LAZBOY Linden LZB48346 User manual

LZB48346
Linden
Executive Chair
Fauteuil de direction
Silla ejecutiva
Assembly Instructions
Instructions d’assemblage
Instrucciones de ensamble
Designed to be comfortable,
andbuilt to stay that way.
Conçu pour être confortable
et créé pour rester ainsi.
Diseñado para que sea cómodo,
y fabricado para que siga siéndolo.

2
Chair Assembly Instructions
Carefully unpackall parts and identify them against the parts list before attempting to assemble. To avoid scratching the components,
assemble the chair ona protected surface.
Note: The casters sold with this chair are intended for use on carpet and not recommended for use ontile or hard woodfloors. Using
these casters on tile or woodflooring maycause floorsurface damage, so please consider purchasing a chairmat to protect yourfloor
surfaces.We are here to help if you have any questions, comments, orare in need of warranty replacementparts.
E-mail us at [email protected]
Or call us toll free at: 1-800-379-9773
(Monday - Friday 6:00 am – 5:00 pm Pacific Time)
Instructions d’assemblage du fauteuil
Déballez avec soin toutes les pièces et identifiez-les en les comparant à la liste des pièces avant de commencer l’assemblage. Pour éviter
d’érafler les composants, assemblez le fauteuil sur une surface protégée.
Remarque : Les roulettes vendues avec ce fauteuil sont conçues pour une utilisation sur untapis; leur utilisationn’est pas recommandée
sur un plancher de carreaux ou de bois franc. L’utilisation de ces roulettes sur un plancher de carreaux ou de bois franc pourrait endom-
mager la surface du plancher; il est donc recommandé de se procurer un sous-chaise pour protéger vos planchers.Nous serons heureux de
vous aider si vous avez des questions, des commentaires ou sivous avez besoin de pièce de rechange.
Envoyez-nous un courriel à [email protected]
Ou appelez-nous sans frais au : 1-800-379-9773
(de 6 hà 17 h,heure du Pacifique, du lundi au vendredi).
Instrucciones de ensamblaje
Desembale todas las partes con cuidado e identifíquelas usando la lista de partes antes de empezar el ensamblaje. Ponga la sillón sobre
una superficie protegida para evitar rayar los componentes al ensamblarlo.
Nota: Las ruedas que vienen con estesillón han sido diseñadas para pisos alfombrados. No es recomendablesu uso en pisos de cerámica
o madera. Estas ruedas pueden causar daños en la superficie de los pisos de cerámica o madera, por lo que le sugerimos que coloque un
tapete debajo del sillón para proteger el piso.Estamos aquí para ayudarle con cualquier pregunta, comentario, o necesidad de partes de
repuesto de garantía.
Envíenos un correo electrónico a [email protected]
Por favor llámenos a nuestronúmero gratuito: 1-800-379-9773
(Lunes-Viernes 6:00 am - 5:00 pm Horario Oficial del Pacífico).

D
GH
F
C
B
A
3
E
E1
E2
IJK
K1K2
LM
L1
L2
PARTS/PIÈCES/PARTES
Casters X 5
Roulettes X 5
Ruedas X 5
Star Base X 1
Base en étoile X 1
Base en forma de estrella X 1
Gas Lift X 1
Cylindre à gaz X 1
Elevador de gas X 1
Arms X 2
Accoudoirs X 2
Brazos X 2
Seat Plate X 1
Plaque de siège X 1
Mecanismo del asiento X 1
Seat Cushion X 1
Coussin de siège X 1
Cojín del asiento X 1
1” Screws X 2+1
Vis de 1” X 2 +1
Tornillos de 1”X 2+1
Back Cushion X 1
Coussin de dossier X 1
Cojín del respaldo X 1
Allen Key X 1
Clé X 1
Llave allen X 1
1-1/4” Screws X 6+1
Vis de 1-1/4” X 6+1
Tornillos de 1-1/4” X 6+1
1-1/2” Screws with Spring Washers X 4+1
Vis de 1-1/2” avec rondelles frein X 4+1
Tornillos de 1-1/2” y arandelas elásticas X 4+1
Arm Inserts X 2
Encarts d’accoudoir X 2
Moldura del brazo X 2
Arm Inserts X 2
Encarts d’accoudoir X 2
Moldura del brazo X 2

4
1
Place the star base (B) upside down and insert 5 casters (A) into the
holes on the star base (B).
Placez la base en étoile (B) à l’envers et enfoncez les 5 roulettes (A)
dans la base(B).
Ponga la base en forma de estrella (B) con las patas hacia arriba e
inserte las 5 ruedas (A) en los hoyos situados en la base (B).
2
Turn the star base (B) over and insert the gas lift (C) through the
center hole on top of star base (B).
Tournez la base (B) à l’endroit sur le plancher et insérez le vérin
pneumatique (C) dans le trou au centre de la base (B).
Voltee la base en forma de estrella (B) e inserte el elevador
neumático (C) en el hoyo central de la parte superior de la base (B).
B
A
B
C

5
F
G
3
Align the back cushion (G) with the seat cushion (F) and
attach the back support plate onto the bottom of the seat
cushion (F) by using 1-1/4” screws (I).
*Note: Do not tighten the screws completely.
Alignez le coussin de dossier (G) avec le coussin de siège (F)
et fixez la plaque de support de dossier au bas du coussin
du siège (F) en utilisant les vis de 1-1/4” (I).
*Remarque : Ne serrez pas complètement.
Alinee el cojín del respaldo (G) con el cojín del asiento (F);
coloque la plancha de sostén del respaldo sobre la plancha
del asiento (F) y fíjelas con los tornillos de 1-1/4" (I).
*Nota: No ajuste los tornillos completamente.
M
I

6
4
Attach seat plate (D) to the bottom of the seat cushion (F) (with the
front of the seat plate facing the front of seat cushion). Attach by
using 1-1/4” screws (I) for the front holes of the seat plate (D) and
1” screws (H) for the rear holes of the seat plate (D) and tighten
screws.
*Note: Tighten the screws completely.
Fixez la plaque de siège (D) au bas du coussin de siège (F) (avec le
devant de la plaque de siège face au devant du coussin de siège) en
utilisant les vis de 1-1/4” (I) dans les trous avant de la plaque de
siège (D) et les vis de 1” (H) dans les trous arrière de la plaque de
siège (D) et serrez les vis.
*Remarque : Serrez les vis complètement.
Fije el mecanismo del asiento (D) a la parte inferior del cojín del
asiento (F) (con el frente del mecanismo del asiento en dirección del
frente del cojín del asiento), insertando los tornillos de 1-1/4” (I) en
los hoyos anteriores del mecanismo del asiento (D) y los tornillos de
1” (H) en los hoyos posteriores del mecanismo del asiento (D) y
ajuste los tornillos.
*Nota: Ajuste los tornillos completamente.
M
H
I
F
G
D

7
5

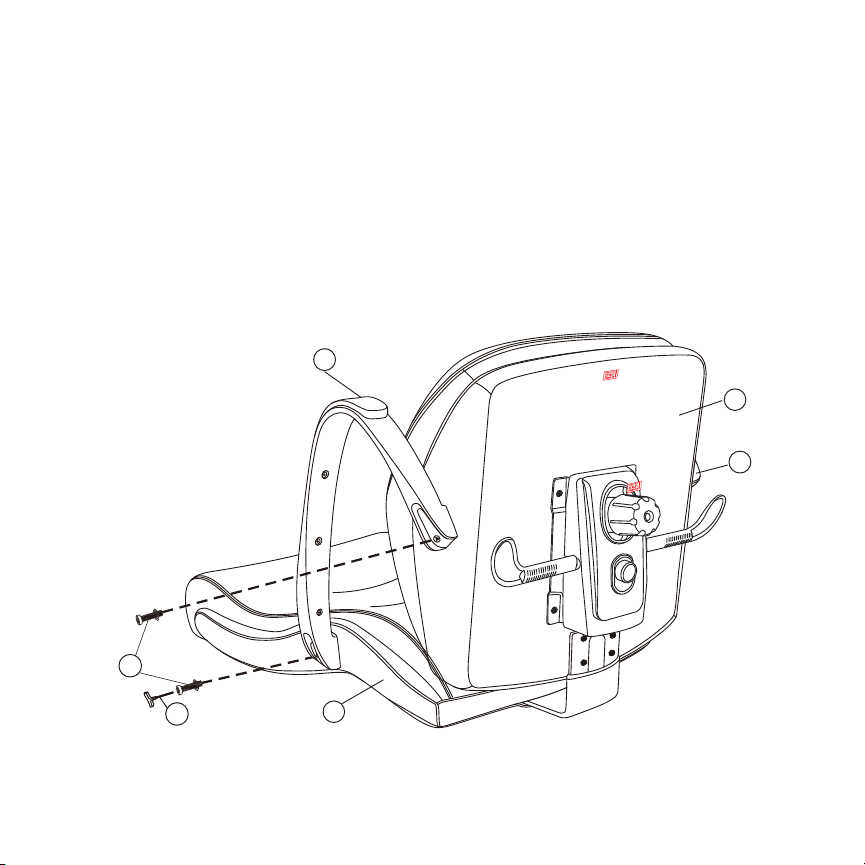

Insert 1-1/2” screws with spring washers (J) into arm holes, attaching arms (E) (with the front of arms facing the front of
seat cushion) to sides of seat cushion (F) and back cushion (G).
*Note: Tighten all the screws completely. Remember to tighten the back support plate screws.
Enfoncez les vis de 1-1/2” avec rondelles frein (J) dans les trous des accoudoirs (E) (avec le devant des accoudoirs face au
devant du coussin de siège) pour fixer les accoudoirs sur les côtés du coussin du siège (F) et du coussin du dossier (G).
*Remarque : Serrez maintenant toutes les vis. N’oubliez surtout pas de bien visser les vis de la plaque du dossier.
Inserte los tornillos de 1-1/2” y arandelas elásticas (J) en los hoyos de los brazos y fije los brazos (E) (con la parte frontal
de la brazos mirando hacia el frente del cojín del asiento) a los lados del cojín del asiento (F) y el cojín del respaldo (G).
*Nota: Ajuste los tornillos completamente. Recuerde también ajustar los tornillos de la barra posterior.
E1
E2
F
G
M
J

8
6
Position the assembled chair upright with the seat plate
facing down. Insert the gas lift (C) into the center hole of the
seat plate (D).
Mettez le fauteuil assemblé en position verticale, la plaque
du siège vers le bas. Insérez le vérin pneumatique (C) dans le
trou situé au milieu de la plaque du siège (D).
Coloque la silla ensamblada verticalmente, con la plancha
del asiento hacia abajo. Inserte el elevador neumático (C) en
el hoyo central de la mecanismo del asiento (D).
7
Place the Arm Inserts (K & L) into arm grooves once all
screws have been tightened.
Placez les encarts des accoudoirs (K et L) dans les rainures
une fois toutes les vis bien serrées.
Ponga las molduras de los brazos (K y L) en las ranuras de los
brazos una vez que haya ajustado todos los tornillos.
D
F
C
K1
K2
L1
L2

9
Operating Instructions
Mode d’emploi
Instrucciones de Uso
Function Instruction - 1
ToAdjust Seat Height:
While seated, lean forward and reach under the right side of the chair
to find the handle. Lift the handle and raise your body up slightly to
allow the chair to rise to the desired height. Once desired height is
reached, release handle to lock chair at desired height. To lower the
seat, lift the handle while seated. The chair will descend until the
handle is released or the chair reaches the bottom position.
Fonction- 1
Régler la hauteur du fauteuil :
En position assise, inclinez-vous en avant et cherchez la poignée sous
le côté droit du fauteuil. Levez la poignée et soulevez légèrement votre
corps pour permettre au fauteuil de remonter à la hauteur désirée. Dès
que la hauteur désirée est atteinte, relâchez la poignée pour bloquer le
fauteuil à la hauteur désirée. Pour abaisser le siège, levez la poignée
alors que vous êtes en position assise. Le fauteuil baissera jusqu’à ce
que vous relâchiez la poignée ou jusqu’à ce qu’il atteigne sa position la
plus basse.
Instrucciones de Funcionamiento - 1
Para ajustar la altura del sillón:
Estando sentado, inclínese hacia adelante y por el lado derecho del
sillón estire la mano hasta alcanzar la manija de ajuste. Suba la manija
y levante ligeramente el cuerpo para que el sillón suba a la altura
deseada. Cuando haya alcanzado la altura deseada, suelte el mango
para bloquear la silla en la altura deseada. Para bajar el asiento,
levante la manija mientras ejerce peso sobre el asiento. La silla
descenderá hasta que suelte la manija o el sillón haya llegado a la
posición de fondo.

10
Function Instruction - 2
To OperateTilt Lockout:
Reach under the left side of the chair to find the handle. Flip
the handle down and lean back to allow the chair to tilt
backwards. Flip the handle up to lock the chair angle while
the desired position is reached.
Fonction - 2
Faire fonctionner le blocage de basculement :
Cherchez la poignée sous le côté gauche du fauteuil.
Soulevez la poignée vers le bas et penchez-vous vers l’arrière
pour permettre d’incliner le fauteuil vers l’arrière. Poussez la
poignée vers le haut pour verrouiller l’angle du fauteuil alors
que la position désirée soit atteinte.
Instrucciones de Funcionamiento - 2
Para operar el seguro de la inclinación:
Busque la palanca debajo del costado izquierdo de la silla.
Baje la palanca y reclínese para que la silla se incline hacia
atrás. Levante la manilla para fijar el ángulo de la silla
cuando se alcance la posición deseada.

11

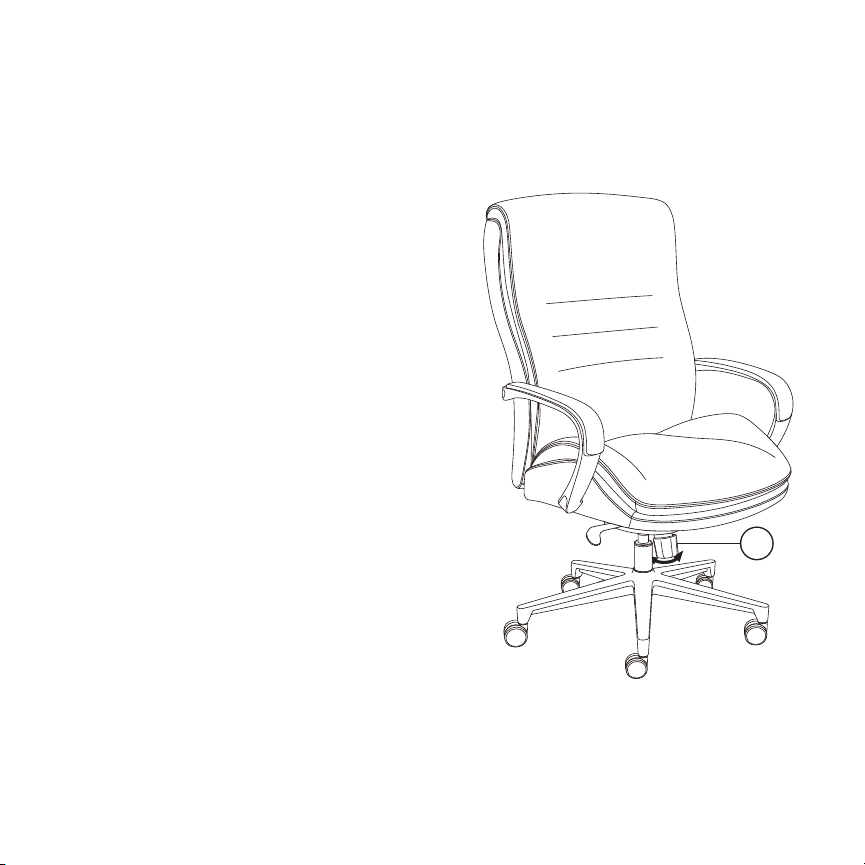

Function Instruction - 3
ToAdjustTension OnThe Tilt:
Reach under the front center of the chair, grasp the round knob (R)
and turn it counter- clockwise to stiffen the tilt mechanism fora
heavier user.Turn the knob (R) clockwise to loosen the tilt
mechanism fora lighter user. Rotate the knob (R) until the desired
resistance is reached.
Fonction - 3
Régler la tension surle mécanisme de basculement :
Saisissez le bouton rond (R) sous la partie centrale avant du
fauteuil et tournez-le dans le sens inverse des aiguilles d’une
montre pour durcir le mécanisme de basculement pour un usage
plus intense. Tournez le bouton(R) dans le sens des aiguilles d’une
montre pour desserrer le mécanisme de basculement pour un
usage plus léger.Tournez le bouton (R) jusqu’à ce que vous
obteniez la résistance désirée.
Instrucciones de Funcionamiento - 3
Para ajustar la tensión del mecanismo deinclinación:
Busque bajo el centro frontal de la silla, tome la perilla redonda (R)
y gírela en sentido contrario a las manillas del reloj para apretar el
mecanismo de inclinación para usuarios pesados. Gire la perilla (R)
en el sentido de las manecillas del reloj para aflojar el mecanismo
de inclinación para usuarios más livianos. Gire la perilla (R) hacia la
derecha hasta que sienta la resistencia deseada.
R

12
Function Instruction - 4
360˚ Swivel:
360˚ Seat swivel.
Fonction - 4
Rotation De 360 Degrés :
Rotation du siège de 360 degrés.
Instrucciones de Funcionamiento - 4
Giro De 360˚:
Giro de 360˚ del asiento.

13
Limited Warranty
True Innovations seating products are warranted against defects in material and workmanship while owned by the “Original Purchaser”.
The term “Original Purchaser” is defined as that party or entity which purchases True Innovations furniture from an authorized True
Innovations retailer as shown by the original sales receipt. This warranty does not apply to “as is” or previously owned seating products.
True Innovations warrants its products to be free from defects in materials and workmanship (normal wear and tear, fading and stretching
excepted) for ten years from the date of purchase, except as provided below under the limited warranty.
The exceptions or exclusions to this warranty are as follows:
1. Upholstery material and foam cushion material is warranted against defects in material and workmanship for a period of one year,
beginning on the date of purchase as shown on the original sales receipt.
2. Any warranty claim that is submitted after the limited warranty period, or without proper proof of purchase, will not include the cost of
parts, labor or delivery.
3. This warranty shall not apply to the True Innovations products which have been subjected to misuse, neglect, alteration, modification or
attachments either caused by the original purchaser, shipping, storage, accident, fire, flood or acts of God.
In the event of a defect in material or workmanship covered by this warranty, True Innovations will repair or replace, at their discretion,
without charge the warranted furniture within a reasonable amount of time. We reserve the right to require damaged parts to be returned
to us upon request. Natural markings such as scars, brands, grain variations, wrinkles, color variations, etc. will be considered normal
characteristics and not construed as defects. We cannot warrant leather against scratching or scuffing, as all leather is subject to
blemishes with use.
For claims or questions concerning this warranty, please E-mail us at [email protected]. Be prepared to provide your name,
address, daytime phone number, the model and purchase order number of the product, date of purchase, and the store where it was
purchased. True Innovations requires that the original sales receipt be submitted with all requests to confirm that you are the original
purchaser according to our written warranty.
This warranty gives you specific rights, and you may also have other rights, which vary from state to state.
All warranties are limited to the original purchaser for normal use by a person weighing less than 136 kg / 300 lb.
Should you prefer to speak with a service representative, you may call toll free: 1-800-379-9773, or fax [phone].

14
Garantie limitée
Les fauteuils de True Innovations sont garantis contre tout défaut de matériaux et de fabrication à « l’acheteur initial ». Le terme
« acheteur initial » se définit comme la personne ou entité qui achète le meuble True Innovations d’un détaillant True Innovations autorisé, tel
qu’attesté par le reçu de vente original. Cette garantie ne s’applique pas aux produits vendus tels quels ou ayant appartenu à un propriétaire
précédent.
True Innovations garantit ses produits contre tout défaut de matériaux et de fabrication (sauf l’usure normale, la décoloration et l’étirement),
durant une période dix ans à compter de la date d’achat, sauf tel que stipulé ci-dessous en vertu de la garantie limitée.
Les exceptions ou exclusions de la présente garantie sont les suivantes :
1. Le matériau de rembourrage et la mousse du coussin sont garantis contre tout défaut de matériau et de fabrication pendant une période
d’un an à compter de la date d’achat apparaissant sur le reçu de vente d’origine.
2.Toute réclamation en vertu de la garantie soumise après l’expiration de la période de garantie limitée ou sans preuve d’achat adéquate
n’inclura ni le coût des pièces, ni celui de la main-d'œuvre, ni de la livraison.
3. La présente garantie ne s’appliquera pas aux produits True Innovations ayant fait l’objet d’une mauvaise utilisation, de négligence, de
modification ou d’accessoires ajoutés, causés par l’acheteur initial, l’expédition, l’entreposage, un accident, un incendie, une inondation ou
un acte de Dieu.
Dans le cas d’un défaut de matériaux ou de fabrication couvert par la présente garantie, True Innovations réparera ou remplacera, à sa
discrétion, sans frais, le meuble garanti dans un délai raisonnable. Nous nous réservons le droit d’exiger le retour des pièces endommagées,
sur demande. Les marques naturelles telles que les éraflures, les traces, les variations de grain, les rides, les variations de couleurs, etc. sont
considérées comme des caractéristiques normales et ne constituent pas des défauts. Nous ne pouvons garantir le cuir contre les éraflures ou
les taches car tout cuir est sujet à ternir au fil du temps.
Pour toute réclamation ou question concernant la présente garantie,veuillez nous envoyer un courriel à [email protected].
S’assurer d’indiquer vos nom, adresse, numéro de téléphone de jour, modèle et numéro de bon de commande du produit, date d’achat et le
détaillant où l’achat a été effectué. True Innovations exige que le reçu de vente original soit soumis avec toutes les demandes, afin de
confirmer qu’il s’agit de l’acheteur initial, selon notre garantie écrite.
Cette garantie vous accorde des droits spécifiques. Vous pouvez également avoir d’autres droits, pouvant varier selon les provinces ou les
états.
Toutes les garanties se limitent à l'acheteur initial, pour un usage normal par une personne pesant moins de 136 kg / 300 lb.
Pour parler directement à un représentant, composer, le 1-800-379-9773 ou transmettre une demande par télécopieur au 714-544-5118.

15
Garantía Limitada
Los productos de True Innovations seating están garantizados contra defectos de material y mano de obra mientras está en posesión de
su “Comprador Original”. El término “Comprador Original” se define como el individuo o entidad que compra el mueble de True
Innovations de un distribuidor autorizado así demostrado por el recibo original. Esta garantía no le aplica a muebles usados comprados
“como tales”.
True Innovations garantiza sus productos de estar libres de defectos de materiales y mano de obra (se considera normal el desgaste,
descoloramiento y estiramiento común), por diez años desde la fecha de compra, excepto como se menciona a continuación bajo garantía
limitada.
Las excepciones y exclusiones a esta garantía son como se mencionan a continuacíon:
1. El material del tapizado y el material del almohadón de espuma están garantidos contra defectos en el material y en la fabricación por
un período de un año, comenzando en la fecha de compra como se muestra en el recibo original de ventas.
2. Cualquier reclamo de garantía que sea sometido después del período de la garantía limitada o sin prueba de compra apropiada no
incluirá el costo de partes, mano de obra o gastos de envío.
3. Esta garantía no debe de aplicar a aquellos productos de True Innovations que hayan sido sujetos a mal uso, negligencia, alteración,
modificación o adjuntos causados por el comprador original, envio, almacenaje, accidente, fuego, inundación o actos de Dios.
En el caso de un defecto de material o mano de obra cubierto por esta garantía, True Innovations le reparará o reemplaazá el mueble
garantizado a su discreción, sin cargo, dentro de una cantidad de tiempo razonable. Nos reservamos el derecho de requerir que las partes
dañadas sean devueltas según se pidan. Marcas naturales tales como cicatrices, marcas, variación granular, arrugas, variación de color,
etc. serán consideradas características normales y no como defectos de construcción. No podemos garantizar la piel contra rayaduras o
raspaduras, debido a que todas las pieles son sujetas a imperfecciones con el uso.
Para reclamos o preguntas en relación a esta garantía, envíenos un correo electrónico a [email protected]. Este preparado
para proporcionar su nombre, dirección, teléfono, el modelo y número de orden de compra, fecha de compra y la tienda donde fue hecha
la compra. True Innovations requiere que el recibo de compra original se sometido con todas las peticiones para confirmar que usted sea
el comprador original de acuerdo a nuestra garantía escrita.
Esta garantía le brinda derechos legales específicos. Usted también puede tener otros derechos los cuales varian de estado a estado.
Todas las garantías están limitadas al comprador original y al uso normal, por una persona que pese menos de 136 kg / 300 lb.
Si prefiere hablar con un representante de servicio, puede llamar al teléfono 1-800-379-9773, fax [phone].

Limited Warranty
Garantielimitée
Garantía Limitada
YEAR
ANS
AÑOS
LA-Z-BOY is a trademark of La-Z-Boy Incorporated and is used under license to LF Products Pte Ltd.
LA-Z-BOY est une marque de commerce de La-Z-Boy Incorporated et est utilisée sous licence à LF Products Pte Ltd.
LA-Z-BOY es una marca de La-Z-Boy Incorporated y es usada con licencia de LF Products Pte Ltd.
