Galea™ Life / Sistena Life
Methane/butane-propane gas detector
7756 78 / 7756 79
LE00518AA
LEARN TEST
7756 78 7756 79
Méthane CH4 Butane C2H6
(town gas) Propane C4H8 0°C ... + 40°C
U 100 - 240 V~ 50/60 HZ 1 X 2,5 mm² / 2 X 1,5 mm²
Ι
230 V~ 25 mA 30 mA
Detection thresholh :
9 % of the explosion threshold
2 A 250 V~ / Pmax. 60 VA IP 32
85 dB (A) à 1 m IK 04
Media In One by Legrand PLC EN 50 194
Technical data

2
LEARN TEST

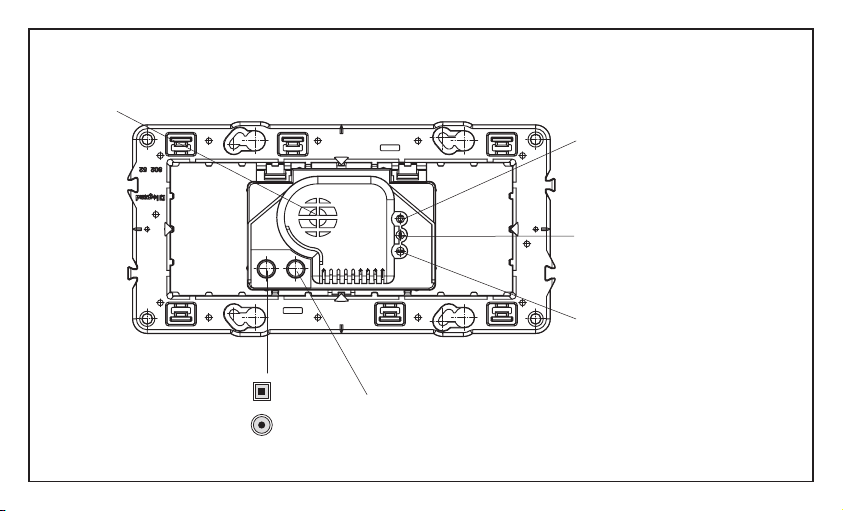

Description
Buzzer
LEARN key
&
CONTROL key
on the second press
TEST button
Indicator light detection /fault
(red/yellow)
Indicator light LEARN
(green)
Indicator light power on
(green)

3
L
N

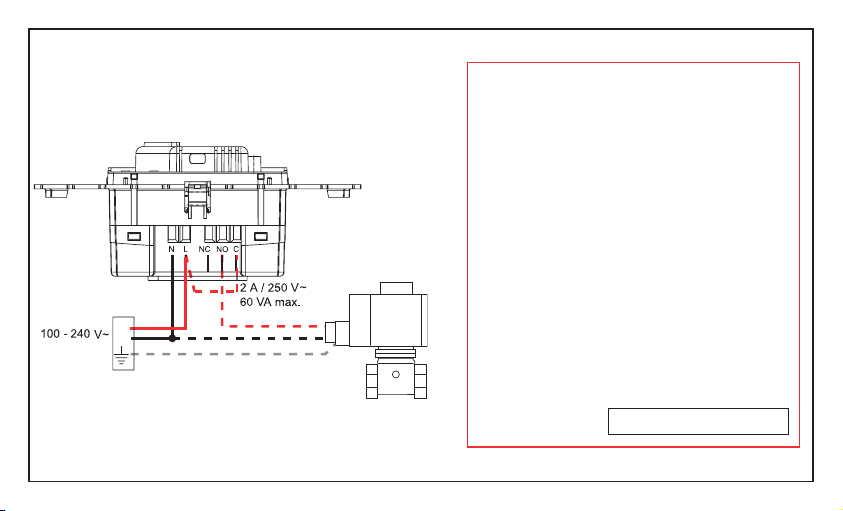

Connection
gas solenoid valve
Installation instructions:
The gas installation must be in conformity with
applicable standards.
The detector must not be installed above or below
a sink or cooking appliance.
It must not be installed near a door or window, or
near a fan or a vent.
It must not be installed in a cupboard or behind a
curtain.
It must not be installed in a moist, damp or
dusty place or outside or in a place where the
temperature falls below 0°C or rises above 40 °C.
The life of the detector is 5 years from the date of
installation.
Date of installation:

4

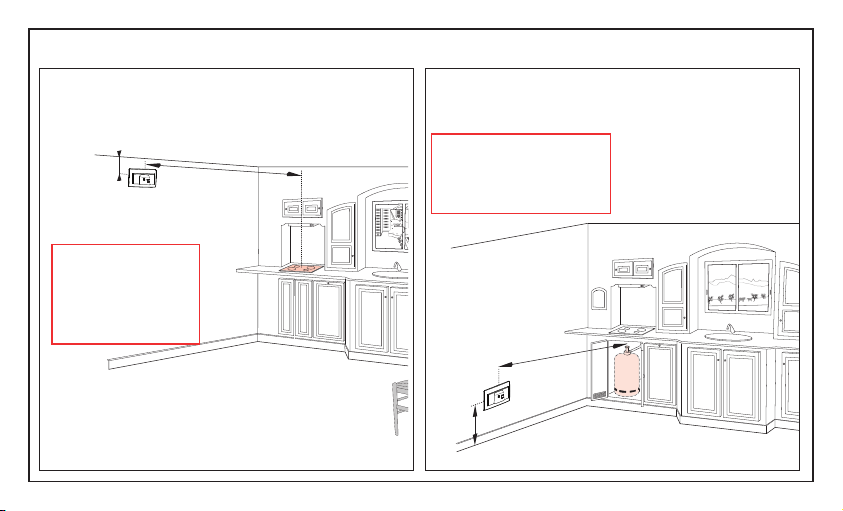

Installation
Cat. No. 7756 78 Methane gas
20 cm min.
30 cm max.
8m max.
Install the detector
Cat. No. 775678
higher than the
highest opening
Cat. No. 7756 79 Butane gas / propane gas
Do not Install the
detector Cat. No. 775679
near a door
4mmax.
0,3 m
max.

5
Operation
Switch on The green «power on» indicator light lights up.
The «detection/fault» indicator light flashes yellow/red for a few minutes and then
goes out.(time required for the detector to initialise)
Detection of gas The «detection/fault» red indicator light lights up and remains red,
The integral buzzer sounds intermittently,
The state of the internal relay changes,
An In One scenario command is emitted by powerline carrier (CPL) to the In One
product(s) associated during learning.
TEST mode Pressing the TEST button simulates gas detection until it is released
(the TEST button is accessible only when the cover is removed).
Fault The yellow “detection/fault” indicator light blinks.
The buzzer beeps twice every minute.
- The gas detectors Cat. Nos 7756 78 / 7756 79 are compatible with the scenario controller Cat. No. 7756 19.
- They can be linked to radio products via the PLC/RF modular interface.
Definitions
Learning: the procedure which enables a scenario to be defined and save.
Scenario: a set of controls carried out simultaneously on the various receivers which have been linked to the
transmitter during the learning procedure

6
Safety instructions
This product should be installed in line with installation rules, preferably by a qualified electrician.
Incorrect installation and use can lead to risk of electric shock or fire.
Before carrying out the installation, read the instructions and take account of the product’s specific mounting
location.
Do not open up, dismantle, alter or modify the device except where specifically required to do so by the
instructions.
All Legrand products must be opened and repaired exclusively by personnel trained and approved by
Legrand.
Any unauthorised opening or repair completely cancels all liabilities and the rights to replacement and
guarantees.
Use only Legrand brand accessories.

7

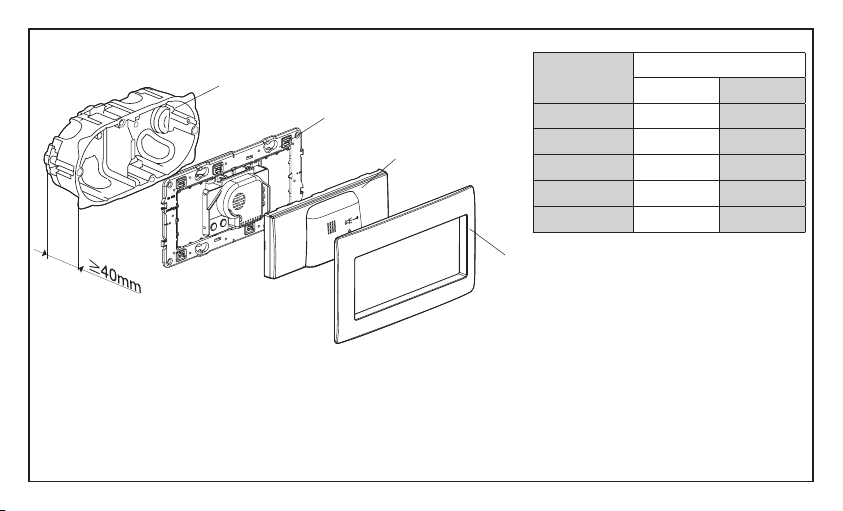

Cover
Installation
LEARN TEST
Finish Accessory Cat. Nos
Cover plate
White 7810 43 7719 00
Dark bronze 7812 43 7719 10
Soft Aluminium 7813 43 7719 20
Titanium 7814 43 7719 30
Pearl 7815 43 7719 40
Mechanism
Plate 2 x 1
2-gang flush-mounting box

8
Instructions in case of alarm:
Remain calm and do the following:
- Extinguish all open flames, including on all smoking equipment
- Switch off all gas appliances
- Do not switch on or off any electrical appliances, including the gas detector itself
- Close off the gas supply at the main control and/or (in the case of GPL supply) the storage tank
- Open doors and windows to increase ventilation
Do not use the telephone in the building where a gas leak is suspected.
If the alarm continues and if the cause of the leak is not apparent and/or cannot be corrected, evacuate the
premises and IMMEDIATELY CALL the gas supply company and/or the 24/24 gas emergency line.
Gas service
Gas emergency

9

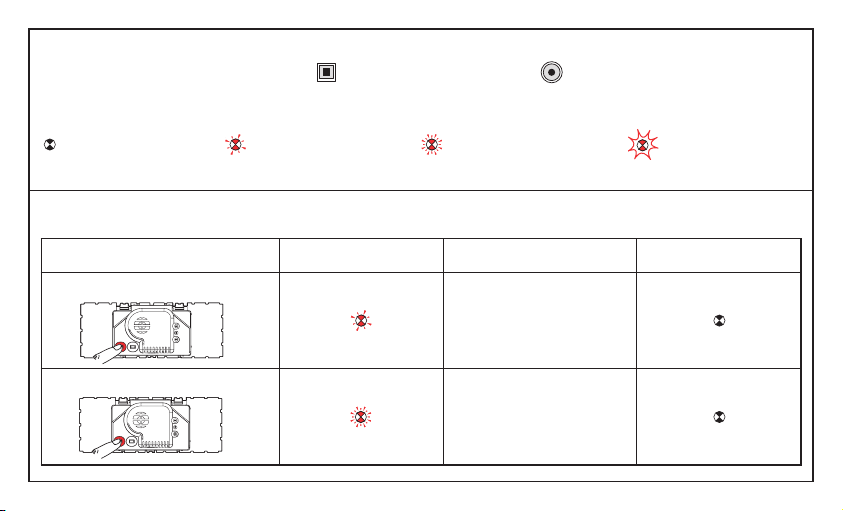

Learning scenario
Transmitter LEARN indicator light Receiver(s) LEARN indicator light
1Open the scenario
2
Legend
The indicator light
goes off
The indicator light
blinks slowly
The indicator light
blinks quickly
The indicator light
flashes
LEARN key : CONTROL key :
LEARN Indicator light

10

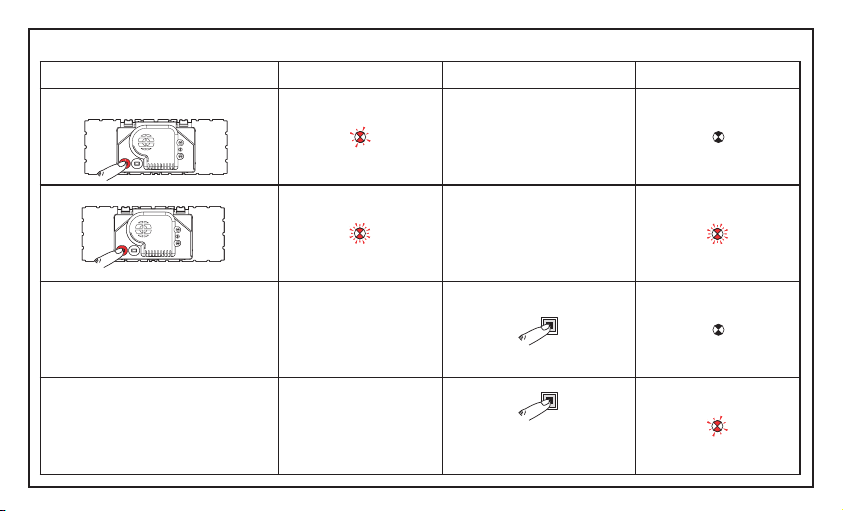

Transmitter LEARN indicator light Receiver(s) LEARN indicator light
3
4
To add several products to the scenario, repeat operations 3and 4 for each receiver.
5 Save the scenario
The learning phase is completed. The gas solenoid valve will be operated and the gas circuit will be closed immediately
when a gas leak is detected.
Learning scenario (continued)

11
Transmitter LEARN indicator light Receiver(s) LEARN indicator light
1Open the scenario
2
3
4
or to delete the product from
the scenario, skip to 6
Modifying a scenario

12
Transmitter LEARN indicator light Receiver(s) LEARN indicator light
5
6 Save the scenario
Modifying a scenario (continued)
Delete all the scenarios linked to this product (on the transmitter)
10 s 5 s
12
Deleting a scenario

13
Troubleshooting
Problem Cause Solution
The Learn indicator light comes on for
5 seconds.
Learning is impossible. Install compatible products.
The Learn indicator light comes on for
10 seconds.
The number is memorised
transmitters is greater than 32
Delete the unused scenarios.
The Learn indicator light no longer
blinks during learning
The learning mode closes after 10
minutes. (with no action)
Restart the learning.
The programmed function button
does not work.
After pressing the Learn button once,
function key learning must be done
within the following minute
Restart the learning.
When the scenario is saved, the
Learn indicator lights of certain
receivers do not go out
Poor communication between
products
Check the cabling (connection).
Look for a possible interference
device(*).
Insulate with a filter.
(*)Example of element causing interference: electronic transformer, switch mode power supply, ...

14
Declaration of conformity
DECLARATION DE CONFORMITE
Nous déclarons que les produits satisfont aux dispositions de :
We declare that the products satisfy the provisions of :
La Directive 1999/5/CE du Parlement européen
et du Conseil du 9 mars 1999 "R&TTE"
sous réserve d'une utilisation conforme à sa destinationon condition that they are used in the manner
et/ou d'une installation conforme aux normes en vigueu
r
intended and/or in accordance with the current
et/ou aux recommandations du constructeu
r
installation standards and/or with the manufacturer's
recommandantions
Directive
1999/5/EC of the European Parliament
and of the Council of 9 march 1999 "R&TTE"
DECLARATION OF CONFORMITY

15
Galea™ Life / Sistena Life
Gasmelder Methangas / Butan-oder Propangas
7756 78 / 7756 79
LE00518AA
LEARN TEST
7756 78 7756 79
Methan CH4 Butan C2H6
(Stadtgas) Propan C4H8 0°C ... + 40°C
U 100 - 240 V~ 50/60 HZ 1 X 2,5 mm² / 2 X 1,5 mm²
Ι
230 V~ 25 mA 30 mA
Erkennungsschwelle :
9 % der Explosionsschwelle
2 A 250 V~ / Pmax. 60 VA IP 32
85 dB (A) in 1 m Entfernung IK 04
Media In One by Legrand PLC EN 50 194
Technische Daten

16
LEARN TEST
Beschreibung
Warnsumme
LEARN-Taste
&
BEDIENTASTE
beim zweiten Drücken
TEST-Taste
Leuchtdiode Erkennung / Fehler
(rot / gelb)
Leuchtdiode LEARN
(grün)
Leuchtdiode Spannungsanzeige
(grün)

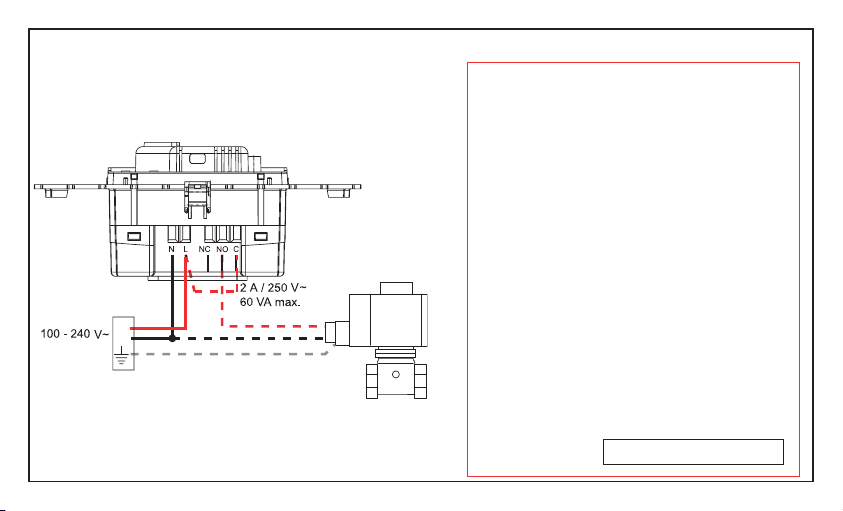

17
L
N
Anschluss
Gasmagnetventil
Installationsvorschriften:
Die Gasinstallation muss den geltenden Normen
entsprechen. Der Gasmelder darf nicht ober- oder
unterhalb eines Spülbeckens oder Kochgerätes
installiert werden. Er darf weder in Tür- oder
Fensternähe noch in der Nähe eines Lüfters oder
einer Abluftöffnung installiert werden.
Er darf weder in einem Schrank noch hinter
einem Vorhang installiert werden. Er darf weder
an einem klammen, feuchten oder staubigen
Ort noch im Außenbereich oder in einem Raum,
dessen Temperatur unter 0°C abfällt oder über
40°C ansteigt, installiert werden. Die Lebensdauer
des Gasmelders beträgt 5 Jahre ab dem
Installationsdatum
Installationsdatum:

18
Installation
Art.-Nr. 7756 78 Methangas
min. 20 cm
max. 30 cm
max.8m
Den Gasmelder
Art.-Nr. 7756 78
oberhalb der
höchstgelegenen
Öffnung installieren
Art.-Nr. 7756 79 Butangas / Propangas
Den Gasmelder
Art.-Nr. 7756 79 nicht in
Türnähe installieren
max.4m
max.
0,3 m

19
Funktionsweise
Inbetriebnahme Die Leuchtdiode «Spannungsanzeige» leuchtet grün auf.
Die Leuchtdiode «Erkennung / Fehler»blinkt einige Sekunden lang gelb / rot auf und
erlischt anschließend (für die Initialisierung des Gasmelders notwendige Zeit).
Gaserkennung Die Leuchtdiode «Erkennung / Fehler» leuchtet rot auf.
Der eingebaute Warnsummer gibt einen Intervallton ab.
Das interne Relais ändert den Status.
An das/die beim Einlernen verknüpfte(n) In One Gerät(e) wird per Trägerstrom (PLC) ein In
One Szenariobefehl abgegeben.
TEST-Modus Beim Drücken der TEST-Taste wird bis zum Loslassen der Taste eine Überlauferkennung
simuliert (die TEST-Taste ist nur mit abgenommener Abdeckhaube erreichbar).
Fehler Die Leuchtdiode «Erkennung / Fehler»blinkt gelb auf.
Der Warnsummer gibt jede Minute zwei Pieptöne ab.
- Die Gasmelder Art.-Nr. 7756 78 / 7756 79 sind mit dem Szenariomanager kompatibel. Art.-Nr. 7756 19.
- Sie können über die PLC / Funk-Modulschnittstelle mit funkgesteuerten Geräten verknüpft werden.
Begriffsbestimmungen
Einlernen: Ablauf zur Festlegung und Speicherung eines Szenarios.
Szenario: Alle Befehle, die gleichzeitig an den verschiedenen beim Einlernen mit dem Sender verknüpften Empfängern
ausgeführt werden.

20
Sicherheitshinweise
Dieses Produkt darf nur durch eine Elektro-Fachkraft eingebaut werden. Bei falschem Einbau bzw.
Umgang besteht das Risiko eines elektrischen Schlages oder Brandes.
Vor der Installation die Anleitung lesen, den produktspezifischen Montageort beachten.
Das Gerät vorbehaltlich besonderer, in der Betriebsanleitung angegebener Hinweise nicht öffnen, zerlegen,
beschädigen oder abändern.
Alle Produkte von Legrand dürfen ausschließlich von durch Legrand geschultes und anerkanntes Personal
geöffnet und repariert werden.
Durch unbefugte Öffnung oder Reparatur erlöschen alle Haftungs-, Ersatz- und Gewährleistungsansprü-
che.
Ausschliesslich Zubehör der Marke Legrand benutzen.
