Leica RANGEMASTER 1200 scan User manual

LEICA RANGEMASTER 900 scan
LEICA RANGEMASTER 1200 scan
Anleitung, Instructions,
Notice d’utilisation, Gebruiksaanwijzing,
Istruzioni, Instrucciones

Achtung!
Prüfen Sie vor Verwendung des Geräts, ob die gewünschte Maßeinheit (Meter/Yard) eingestellt ist.
Siehe Seite 3.
Attention!
Before using the device check if the desired measuring unit (meter/yard) is set.
See page 14.
Attention!
Avant d’utiliser l’appareil, assurez-vous d’avoir ajusté celui-ci sur l’unité de mesure souhaitée (mètre/yard).
Voir page 25.
Let op!
Controleer voor gebruik van het apparaat of de gewenste meeteenheid (meter/yard) is ingesteld.
Zie pagina 36.
Atención!
antes de utilizar el aparato, compruebe si están ajustadas las unidades deseadas (metros/yardas).
Ver página 58.
Attenzione!
prima di utilizzare l’apparecchio, verificare che sia impostata l’unità di misura desiderata (metri/yards).
Si veda a pagina 47.

6
1
2 3 4 5
9 8 7

Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
Der Name Leica steht weltweit für höchste
optische Qualität, feinmechanische Präzision
bei äußerster Zuverlässigkeit und langer Lebens-
dauer.
Mit Ihrem neuen Leica Rangemaster wünschen
wir Ihnen deshalb viel Freude und Erfolg. Er ist
einfach und funktional zu bedienen und bietet
Ihnen ein einzigartiges Seherlebnis.

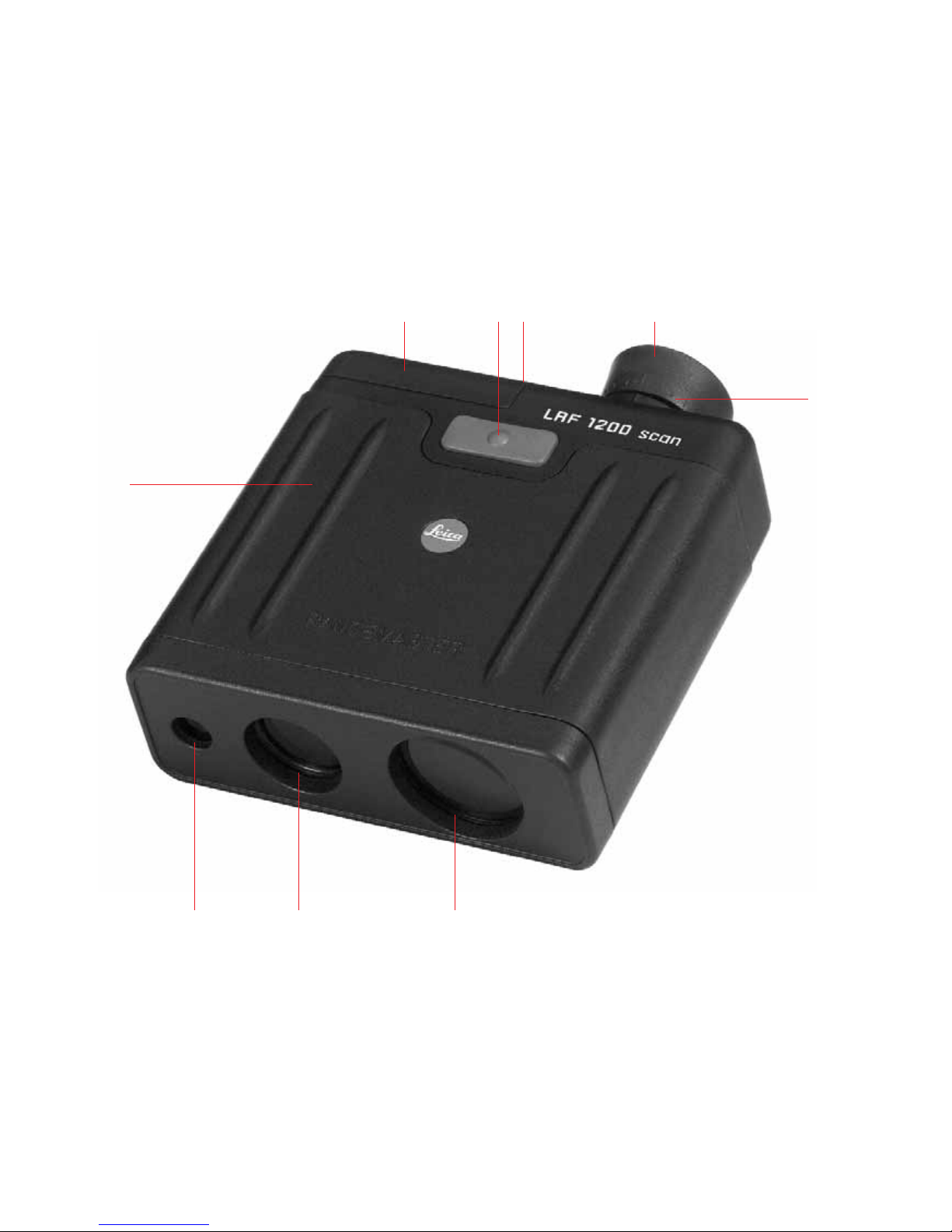

Bezeichnung der Teile
1. Gehäuse mit Vollarmierung
2 Batteriefachdeckel mit darunterliegender
Meter-/Yard-Umschaltung
3 Auslösetaste zur Distanzmessung
4 Öse für Tragriemen
5 Okular mit Augenmuschel
6 Dioptrien-Skala
7 Laser-Empfängeroptik
8 Objektivlinse
9 Laser-Sendeoptik
Warnhinweis
Vermeiden Sie – wie bei jedem Fernrohr –
den direkten Blick mit dem Leica Rangemaster
in helle Lichtquellen, um Augenverletzungen
zu vermeiden.

deutsch
1
Inhaltsverzeichnis
Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . u4
Bezeichnung der Teile . . . . . . . . . . . . . . . . . . u4
Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Anbringen des Tragriemens . . . . . . . . . . . . . . 2
Einlegen der Batterie . . . . . . . . . . . . . . . . . . . . 2
Ladezustand der Batterie . . . . . . . . . . . . . . . . 3
Meter-/Yard-Umschaltung . . . . . . . . . . . . . . . 3
Verwendung mit und ohne Brille . . . . . . . . . . . 4
Dioptrien-Ausgleich . . . . . . . . . . . . . . . . . . . . . 4
Distanz-Messung . . . . . . . . . . . . . . . . . . . . . . . 5
Scanbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Messreichweite und Genauigkeit . . . . . . . . . . 6
Pflege- und Gebrauchshinweise . . . . . . . . . . . 7
Problembehandlung . . . . . . . . . . . . . . . . . . . . 8
Technische Daten . . . . . . . . . . . . . . . . . . . . . . 8
Leica Akademie . . . . . . . . . . . . . . . . . . . . . . . . 9
Leica im Internet . . . . . . . . . . . . . . . . . . . . . . . 9
Leica Infodienst . . . . . . . . . . . . . . . . . . . . . . . . 9
Leica Customer Service . . . . . . . . . . . . . . . . . 10
Einleitung
Beim Einsatz Ihres Leica Rangemaster wünschen
wir Ihnen viel Freude und Erfolg. Der Rangemaster
sendet unsichtbare und für das Auge unschäd-
liche Infrarot-Impulse aus und berechnet über
einen eingebauten Mikroprozessor aus dem
reflektierten Signalanteil die Objektentfernung.
Der Leica Rangemaster ist mit einer hervorra-
genden, 7fach vergrößernden Zieloptik ausge-
stattet, die auch unter schwierigen Bedingungen
eine sichere Peilung ermöglicht. Damit Sie alle
Möglichkeiten dieses hochwertigen und vielseiti-
gen Laser-Entfernungsmessgerätes richtig nutzen
können, empfehlen wir Ihnen, zunächst diese
Anleitung zu lesen.
LEICA RANGEMASTER 900 scan
Bestell-Nr. 40 515
LEICA RANGEMASTER 1200 scan
Bestell-Nr. 40 525

2

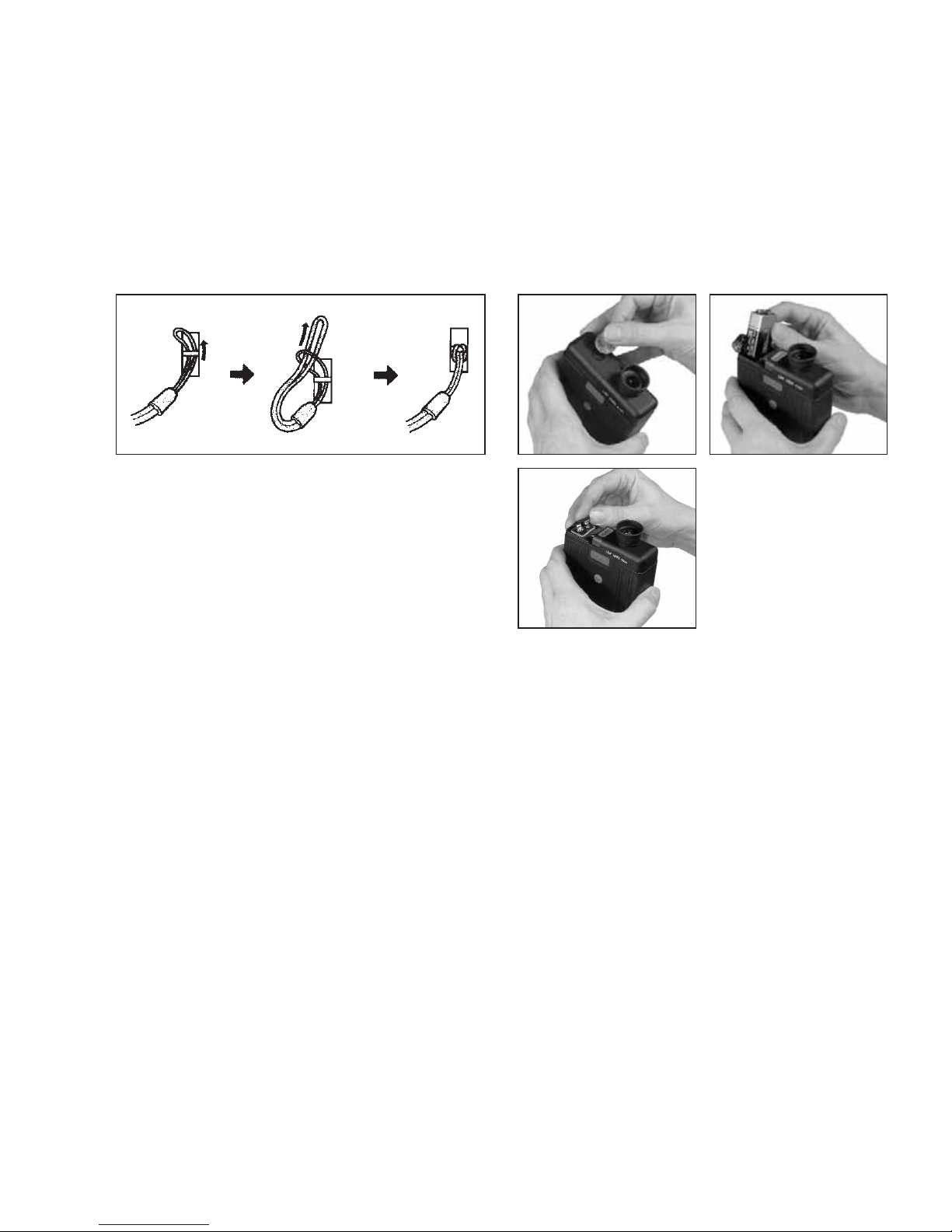

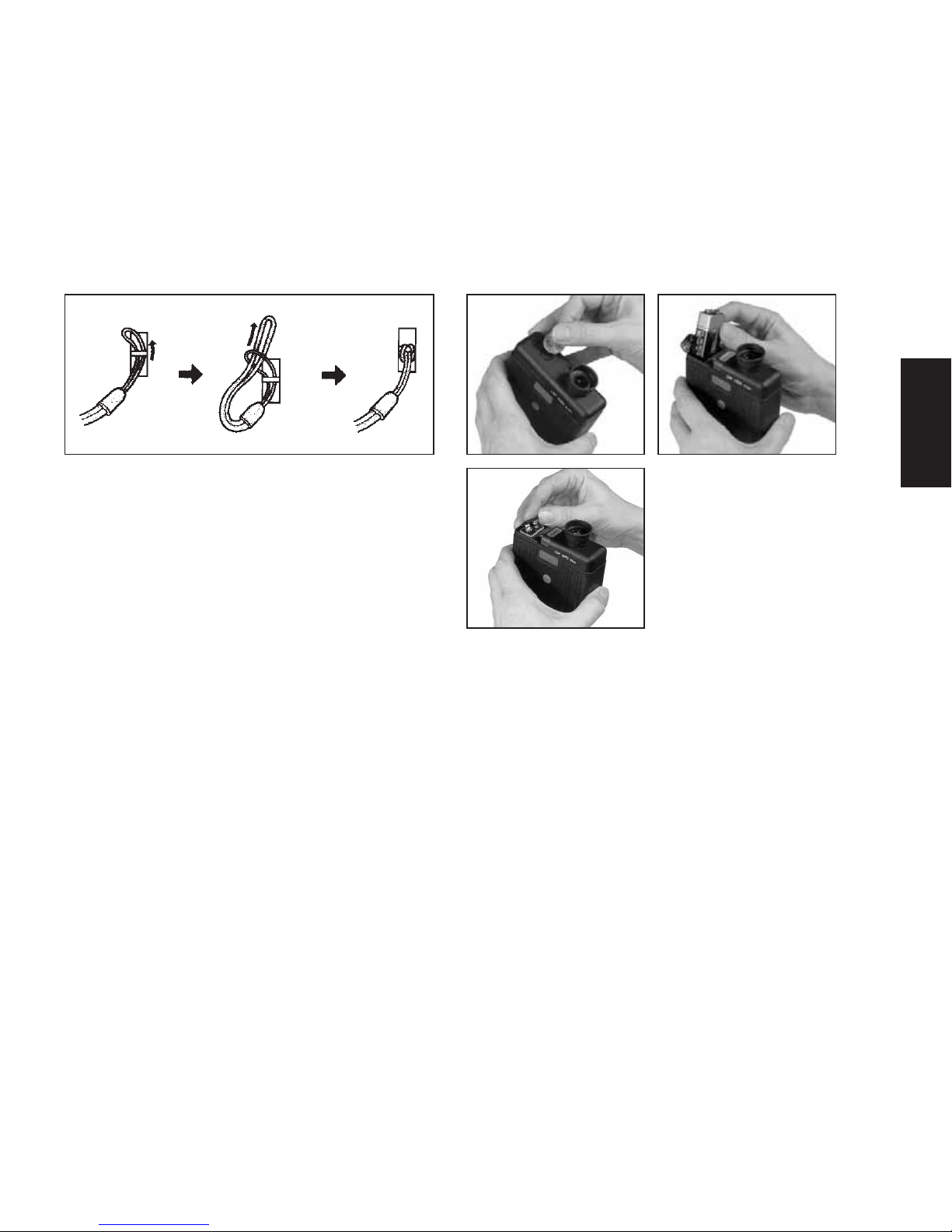

Anbringen des Tragriemens
Bitte die kleine Schlaufe des Tragriemens durch
die Öse (4) am Gehäuse des Leica Rangemaster
schieben. Dann das Ende des Tragriemens durch
die kleine Schlaufe fädeln und so festziehen,
dass sich die entstandene Schlinge fest um die
Öse am Gehäuse legt. Batterie einlegen
Der Leica Rangemaster wird aus einer 9 V Block-
batterie (Typ E-Block, z. B. 6LR 61, 6AM6, etc.)
mit Energie versorgt. Wir empfehlen die Verwen-
dung von Alkali-Mangan Batterien. Zum Einlegen
der Batterie die Schraube des Batteriefach-
deckels (2) mit Hilfe einer Münze lösen. Batterie
mit den Plus-/Minus Kontakten nach oben ein-
legen.

deutsch
3
Achtung:
Kälte reduziert die Batterieleistung. Bei niedrigen
Temperaturen sollte der Leica Rangemaster des-
halb möglichst in Körpernähe getragen und mit
frischen Batterien betrieben werden.
Hinweis:
Akkubetrieb wird nicht empfohlen.
Verbrauchte Batterien nicht in den normalen
Abfall werfen, denn sie enthalten giftige, um-
weltbelastende Substanzen. Um sie einem Re-
cycling zuzuführen, die verbrauchten Batterien
bitte beim Handel oder Sammelstellen abgeben.
Ladezustand der Batterie
Eine verbrauchte Batterie wird durch eine blin-
kende Messwert- und Zielmarkenanzeige signali-
siert. Nach dem erstmaligen Blinken der Anzeige
sind noch mehr als 100 Messungen mit fort-
schreitend verminderter Reichweite möglich.
Meter-/Yard-Umschaltung
Mit dem Leica Rangemaster können Sie sich
Entfernungen sowohl in Meter als auch in Yards
anzeigen lassen. Um zwischen Yards und Meter
umzuschalten, stellen Sie einfach an der Stell-
schraube unter dem Batteriefachdeckel (2) die
gewünschte Maßeinheit (M = Meter; Y = Yards)
ein.
M
Y

4

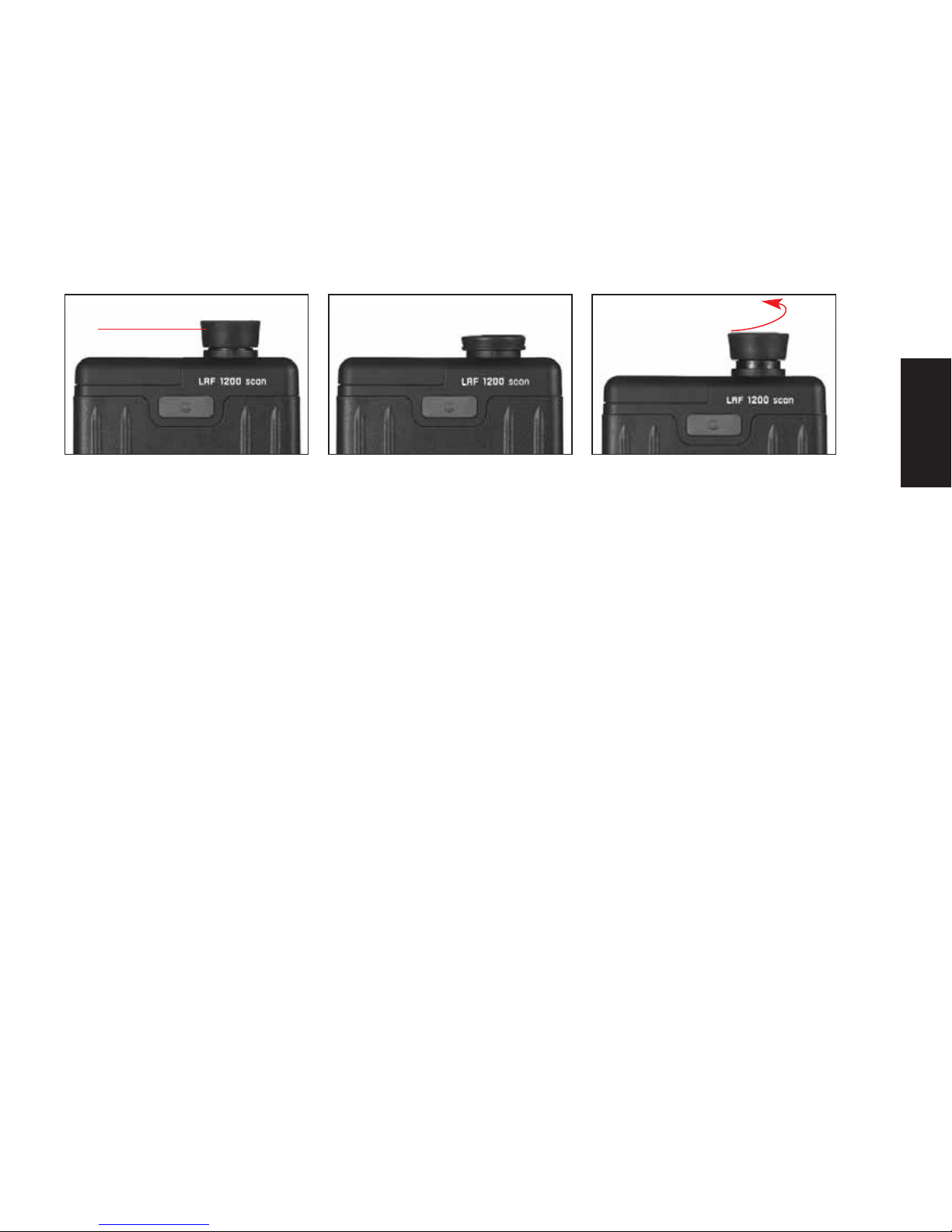

Verwendung mit und ohne Brille
Beobachter, die keine Brille tragen, lassen die
Gummiaugenmuschel (5a) hochgeklappt (Liefer-
zustand). In dieser Position ist der richtige
Abstand des Leica Rangemaster zum Auge ge-
geben.
Beim Beobachten mit Brille wird die Gummi-
augenmuschel nach unten umgestülpt (5b).
Dioptrien-Ausgleich
Mit dem Dioptrien-Ausgleich können Sie die
Schärfe der Zielmarke auf den für Sie optimalen
Wert einstellen. Einfach durch den Leica Range-
master ein weit entferntes Objekt anpeilen und
durch drehen an der Gummiaugenmuschel die
Zielmarke auf optimale Schärfe einstellen. Die
Zielmarke erscheint bei Druck auf die Auslöse-
taste (3). Den eingestellten Wert können Sie an
der „+“ oder „–“ Skala auf der Gummiaugen-
muschel ablesen. Ein Dioptrien-Ausgleich ist für
Fehlsichtigkeiten bis ±4 Dioptrien möglich.
5a 5b

deutsch
5

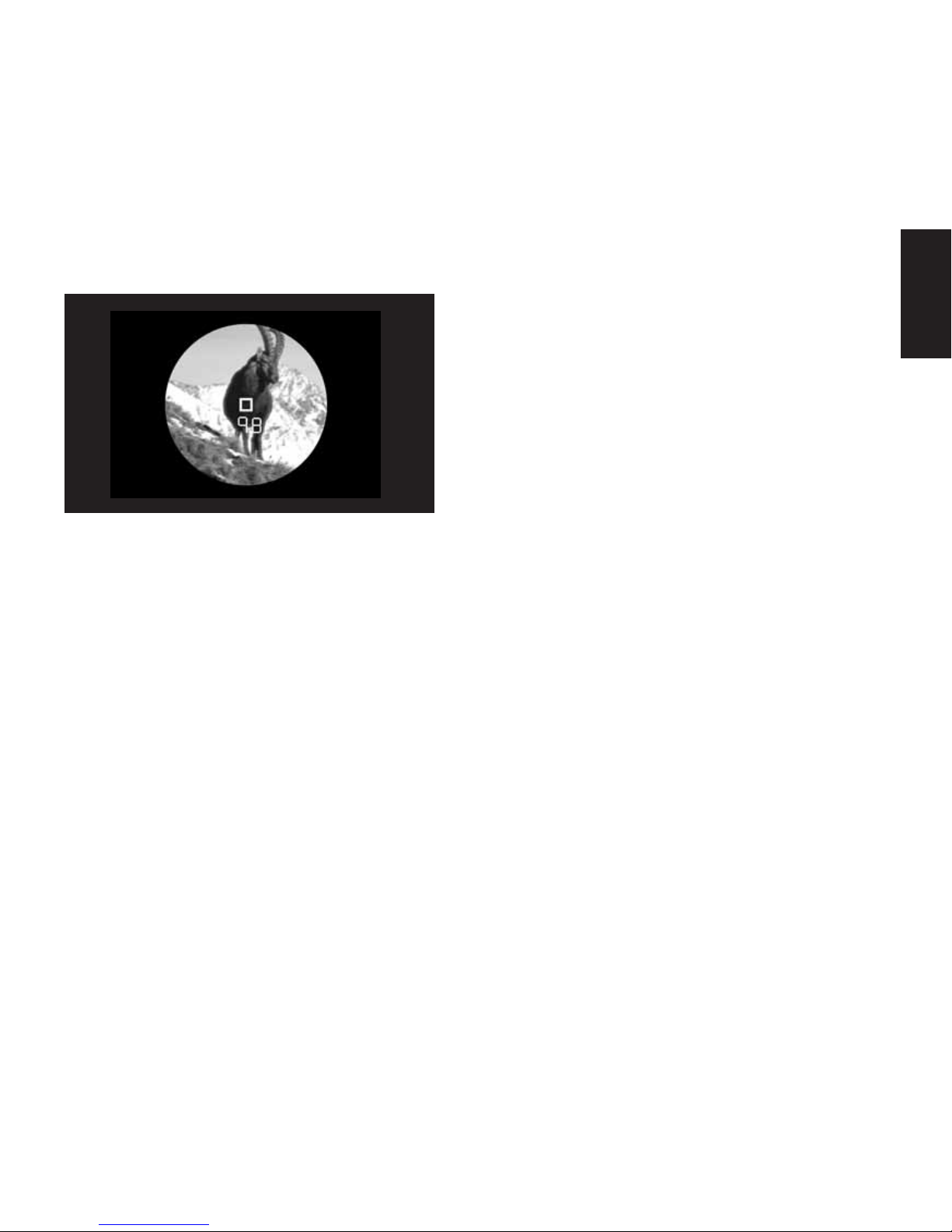

Distanz-Messung
Um die Distanz zu einem Objekt zu messen,
muss es genau angepeilt werden. Dazu aktiviert
man die Zielmarke, indem man die Auslösetaste
(3) einmal drückt. Nach dem Loslassen der Taste
leuchtet die Zielmarke noch für etwa 4 Sekunden
weiter. Bei gedrückt gehaltener Taste leuchtet
die Zielmarke permanent. Während die Zielmarke
leuchtet, wird das Objekt angepeilt und durch
erneuten Druck auf die Auslösetaste die Entfer-
nungsmessung durchgeführt und der Messwert
anschließend angezeigt. Die Zielmarke geht bei
der Messung kurz aus. Durch erneuten Druck
auf die Auslösetaste kann jederzeit eine neue
Messung gestartet werden, solange die Zielmar-
ke noch leuchtet. Beträgt die Objektentfernung
weniger als 10 Meter oder wird die Reichweite
überschritten, bzw. reflektiert das Objekt unge-
nügend, so erscheint die Anzeige „---“. Mit dem
Erlöschen der Anzeige schaltet sich der Leica
Rangemaster automatisch ab.
Scanbetrieb
Mit dem Leica Rangemaster kann auch im
Dauerbetrieb gemessen werden. Wenn die Aus-
lösetaste (3) bei der 2. Betätigung gedrückt
gehalten wird, schaltet sich das Gerät nach ca.
0,5 Sekunden in den Scanbetrieb und führt dann
permanent Messungen durch. Zu erkennen ist
dies an der wechselnden Anzeige: Nach jeweils
ca. 1,5 Sekunden wird ein neuer Messwert aus-
gegeben.
Der Scanbetrieb ist besonders praktisch bei der
Messung auf kleine Ziele.
Hinweis:
Im Scanbetrieb ist der Stromverbrauch aufgrund
der permanenten Messungen höher als bei Ein-
zelmessungen.

6
Messreichweite und Genauigkeit
Die Messgenauigkeit des Leica Rangemaster be-
trägt bis zu ±1 Meter. Die maximale Reichweite
wird erreicht bei gut reflektierenden Zielobjekten
und einer visuellen Sichtweite von 10km. Die
Messreichweite wird von folgenden Faktoren
beeinflusst:
Bei Sonnenschein und guter Sicht gelten folgen-
de Genauigkeiten:
Reichweite höher geringer
Farbe weiß schwarz
Winkel zum senkrecht spitz
Objektiv
Objektgröße groß klein
Sonnenlicht wenig (bewölkt) viel (Mittagssonne)
Atmosphärische klar dunstig
Bedingungen
Objektstruktur homogen inhomogen
(Hauswand) (Busch, Baum)
Rangemaster Rangemaster
900 scan 1200 scan
Reichweite 10m bis ca. 823m 10m bis ca. 1097m
Genauigkeit ±1m bis 200m ±1m bis 400m
± 2m bis 600m ± 2m bis 800m
± 0,5% über 600m ± 0,5% über 800m

deutsch
7
Pflege- und Gebrauchshinweise
Eine besondere Pflege ist nicht notwendig.
Grobe Schmutzteile wie z.B. Sand sollten mit
einem Haarpinsel entfernt oder weggeblasen
werden. Fingerabdrücke u. ä. auf Linsen können
mit einem feuchten Tuch vorgereinigt und mit
einem weichen, sauberen Leder oder staubfreien
Tuch abgewischt werden. Das Gehäuse sollte nur
mit einem feuchten Leder gereinigt werden. Bei
Verwendung von trockenen Tüchern besteht die
Gefahr der statischen Aufladung. Alkohol und
andere chemische Lösungen dürfen nicht zur
Reinigung der Optik oder des Gehäuses verwen-
det werden.

8
Problem Ursache Behebung
Bei Beobachtung wird kein kreis- Die Stellung der Augenmuschel ent- Brillenträger knicken die Augenmuschel
rundes Bild ohne Vignettierung spricht nicht der richtigen Benutzung um; bei Beobachtung ohne Brille bleibt
erreicht mit und ohne Brille die Augenmuschel hochgeklappt (Seite 4)
Anzeige unscharf Dioptrienausgleich ist nicht exakt Dioptrienausgleich erneut durchführen
durchgeführt (Seite 4)
Bei der Distanzmessung a) Meßbereich ist über- oder unter- Angaben zum Meßbereich berück-
erscheint die Anzeige „---“ schritten sichtigen (Seite 5/6)
b) Der Reflexionsgrad des Objekts
ist unzureichend
Anzeige blinkt oder keine Messung Batterie verbraucht Batterie auswechseln (Seite 2)
möglich
Problembehebung
Rangemaster 900 scan Rangemaster 1200 scan
Maximale Reichweite: 823m/900yds. 1097m/1200yds.
Mindestentfernung: ca. 10m/yds. ca. 10m/yds.
Messgenauigkeit: ±1m/yds. bis ca. 200m/yds. ±1m/yds. bis ca. 400m/yds.
± 2m/yds. bis ca. 600m/yds. ±2m/yds. bis ca. 800m/yds.
± 0,5% über ca. 600m/yds. ± 0,5% über ca. 800m/yds.
Umschaltung Yard/Meter: ja
Vergrößerung: 7x
Anzeige: LED
Dioptrienausgleich: ±4dpt.
Brillenträgertauglich: ja
Abmessungen (B x H x T): ca. 10,5 x 12,0 x 4,0cm
Batterie: 9V/Alkali-Mangan E-Block (6LR61)
Laser: Augensicher nach EN und FDA Class 1
Gewicht (ohne/mit Batterie): 280g/320g
Achtung: Das Gerät darf auf keinen Fall geöffnet werden!
Technische Daten

deutsch
9
Leica Akademie
In den verschiedenen Seminaren wird dem Teil-
nehmer in praxisorientierter, zeitgemäßer Form
die Werte-Welt der Leica und die Faszination des
gekonnten Umgangs mit den Leica Produkten
vermittelt. Die Inhalte sind anwendungsorientiert
und bieten eine Fülle von Anregungen, Informa-
tionen und Ratschlägen für die Praxis.
Leica Camera AG
Leica Akademie
Oskar-Barnack-Str. 11
D 35606 Solms
Tel: [phone]
Fax: [phone]
e-mail: [email protected]
Leica im Internet
Aktuelle Informationen zu Produkten, Neuheiten,
Veranstaltungen und dem Unternehmen Leica
erhalten Sie auf unserer Homepage im Internet
unter:
http://www.leica-camera.com
Leica Infodienst
Anwendungstechnische Fragen zum Leica
Programm beantwortet Ihnen, schriftlich,
telefonisch, oder per E-Mail der
Leica Informations-Service:
Leica Camera AG
Informations-Service
Postfach 1180
D 35599 Solms
Tel: [phone]
Fax: [phone]
e-mail: [email protected]

10
Leica Customer Service
Für die Wartung Ihrer Leica Ausrüstung sowie in
Schadensfällen steht Ihnen der Customer Service
der Leica Camera AG oder der Reparatur-Service
einer Leica Landesvertretung zur Verfügung
(Adressenliste siehe Garantiekarte). Bitte wenden
Sie sich an Ihren autorisierten Leica Fachhändler
(in Deutschland: Leica Repräsentanz).
Leica Camera AG
Customer Service
Oskar-Barnack-Str. 11
D 35606 Solms
Tel: [phone]
Fax: [phone]
e-mail: customer.ser[email protected]

english
11
Foreword
Dear Customer
Worldwide, Leica stands for superb optical
quality, close-tolerance precision engineering,
absolute reliability, and long product life.
This is why we wish you every success and a
great deal of pleasure in using your new Leica
Rangemaster.
Its functional design makes it easy to use and
offers you an unique visual experience.
Nomenclature
1 Housing with armouring
2 Diopterscale
3 Distance measurement release button
4 Carrying strap loops
5 Eyepiece with eyecup
6 Battery compartment cover with Meter/Yard
selector underneath
7 Laser transmitter optics
8 Lens for viewing optics
9 Laser receiver optics
Warning notice
As with any telescope, to avoid damaging the
eyes, do not look directly at sources of bright
light through the Leica Rangemaster.

12
Table of Contents
Foreword . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Nomenclature . . . . . . . . . . . . . . . . . . . . . . . . . 11
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Fitting the wrist strap . . . . . . . . . . . . . . . . . . . 13
Battery installation . . . . . . . . . . . . . . . . . . . . . 13
Battery state indicator . . . . . . . . . . . . . . . . . . 14
Meter/Yard selector . . . . . . . . . . . . . . . . . . . . 14
Use with and without spectacles . . . . . . . . . . 15
Diopter compensation . . . . . . . . . . . . . . . . . . . 15
Distance measurement . . . . . . . . . . . . . . . . . . 16
Scan mode . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Operating range and accuracy . . . . . . . . . . . . 17
Rangefinder care . . . . . . . . . . . . . . . . . . . . . . . 18
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . 19
Technical Data . . . . . . . . . . . . . . . . . . . . . . . . . 19
Leica Academy . . . . . . . . . . . . . . . . . . . . . . . . 20
Leica in the Internet . . . . . . . . . . . . . . . . . . . . 20
Leica Information Service . . . . . . . . . . . . . . . . 20
Leica Customer Service . . . . . . . . . . . . . . . . . 21
Introduction
We hope you will enjoy your Leica Rangemaster.
The Rangemaster sends out pulses of laser light,
which are in the infrared wavelength, harmless
and invisible to the naked eye. Some of these
pulses are reflected back. The built-in micro-
processor calculates the object distance from
these reflected signals. The Leica Rangemaster
is equipped with superb 7x-magnification optics,
which enable good targeting even in difficult
conditions.
Please read the following instructions to get the
maximum benefit from this versatile and high
quality laser range finder.
LEICA RANGEMASTER 900 scan
Order-No. 40 515
LEICA RANGEMASTER 1200 scan
Order-No. 40 525

english
13
Fitting the wrist strap
Push the smaller loop through the eyelet (4) on
the housing of the Leica Rangemaster. Then,
thread the longer loop through the smaller loop
and pull it tight so that the strap is securely
attached round the eyelet on the housing.
Battery installation
The energy supply for the Leica Rangemaster
is a 9 V energy block (type E-Block e.g. 6LR61,
6AM6, etc.). We recommend using an alkaline
battery. Use a coin, to open the battery com-
partment cover and insert the battery with the
contacts facing up. Ensure that the battery
contacts line up with the terminals on the
connector. Finally, push the connector home.

14
Warning:
Battery performance suffers in the cold. There-
fore, at low temperatures, it is a good idea to keep
the Leica Rangemaster in an inside pocket (close
to the body) and fitted with a fresh battery.
Note:
Rechargeable batteries are not recommen ded.
Used batteries may not be disposed of as normal,
household waste as they contain hazardous mate-
rials that are environmentally harmful. In order to
ensure they are properly recycled, they should be
returned to the supplier or taken to a special
waste disposal center.
Battery state indicator
The distance display and the target mark flash
when battery voltage is low. Over 100 further
measurements (at a progressively reducing
range) can be taken after the display first starts
to flash.
Meter/Yard selector
The Leica Rangemaster allows the distance to
be displayed in meters or in yards. To change the
display, set the position of the selector screw (2)
inside the battery compartment to M = Meters or
Y = Yards.
M
Y

english
15
Use with and without spectacles
If you are not wearing glasses, leave the rubber
eyecup (5a) folded up, as it comes. This position
gives the correct distance between the eye and
the Leica Rangemaster.
If you are wearing glasses, fold down the rubber
eyecup (5b).
Diopter compensation
The diopter compensator allows you to adjust
the sharpness of the target mark to suit you
best. Simply target the Leica Rangemaster on
some far away object and turn the diopter
compensator until the target mark is as sharp
as possible. The target mark can be seen by
pressing the release button (3). The degree of
compensation can be read off the “+” or “–”
scale on the rubber eyecup. Compensation with-
in the range ±4 diopters is possible.
5a 5b

16
Distance measurement
To measure the distance to an object, it must be
perfectly targeted. To do this, activate the target
mark by pressing the release button (3) once.
The target mark remains lit for about 4 seconds
after letting go the release button. The target
mark remains permanently lit as long as the but-
ton is held down. Whilst the target mark is lit,
train the Leica Rangemaster on the object and
press the release button a second time; the
distance is then measured and displayed. The
target mark goes out briefly during the measure-
ment. A new measurement can be made at any
time, as long as the target mark is lit, by pres-
sing the release buttononce again. If the object
is less than 10m away, is out of range or does
not provide enough reflection, then “---” appears
on the display. The Leica Rangemaster switches
itself off as soon as the display disappears.
Scan mode
With the Leica Rangemaster, continuous meas-
urements can be made. If the release button (3)
is held down the second time it is pressed, after
approx. 0.5 seconds the unit switches to scan
mode, and then takes continuous measure-
ments. This is indicated by the changing display:
a new measured value is output around every
1.5 seconds.
Scan mode is particularly practical when meas-
uring to smaller targets.
Note:
Due to the constant measurements, the power
consumption is greater in scan mode than for
single measurements.
