LEICA RANGEMASTER CRF 1200
Anleitung, Instructions,
Notice d’utilisation, Gebruiksaanwijzing,
Istruzioni, Instrucciones

1a
2
6
5
4
7
1b
3

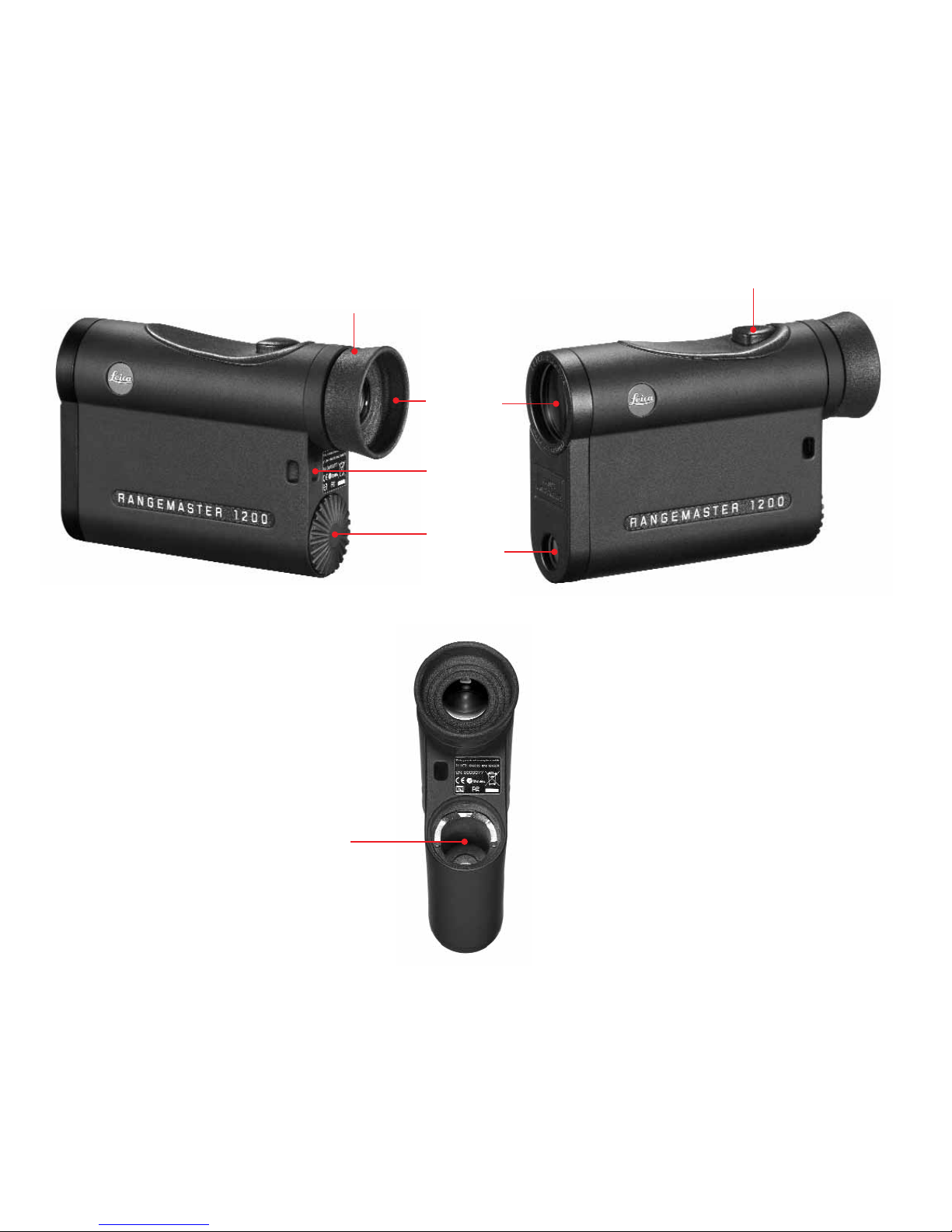

Bezeichnung der Teile
1 Okular mit
a. Augenmuschel und
b. Dioptrienskala
2 Öse für Trageschnur
3 Auslösetaste zur Entfernungsmessung
4 Laser-Sendeoptik
5 Objektivlinse
6 Batteriefachdeckel
7 Batteriefach
Lieferumfang
– Entfernungsmesser
– 1 Lithium Rundzelle 3V Typ CR 2
– Trageschnur
– Corduratasche
– Garantiekarte
LEICA RANGEMASTER CRF 1200
Bestell-Nr. 40 527 (Meter-Version)
Bestell-Nr. 40 523 (Yard-Version)
Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
Der Name Leica steht weltweit für höchste
Qualität, feinmechanische Präzision bei äußers-
ter Zuverlässigkeit und langer Lebensdauer.
Wir wünschen Ihnen viel Freude und Erfolg mit
Ihrem neuen Leica Rangemaster CRF.
Dieser Entfernungsmesser sendet unsichtbare
und für das Auge unschädliche Infrarot-Impulse
aus und berechnet über einen eingebauten
Mikroprozessor aus dem reflektierten Signal-
anteil die Objektentfernung.
Er ist mit einer hervorragenden, 7fach vergrö-
ßernden Zieloptik ausgestattet, die auch unter
schwierigen Bedingungen eine sichere Peilung
ermöglicht, und er ist einfach und funktional zu
bedienen.
Damit Sie alle Möglichkeiten dieses hoch-
wertigen und vielseitigen Laser-Entfernungs-
messgerätes richtig nutzen können, empfehlen
wir Ihnen, zunächst diese Anleitung zu lesen.
Warnhinweis
Vermeiden Sie, wie bei jedem Fernglas, den
direkten Blick mit Ihrem Leica Rangemaster
CRF in helle Lichtquellen, um
Augenverletzungen auszuschließen.

deutsch
1
Inhaltsverzeichnis
Bezeichnung der Teile . . . . . . . . . . . . . . . . . . u4
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . u4
Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . u4
Entsorgung elektrischer und
elektronischer Geräte . . . . . . . . . . . . . . . . . . 1
Anbringen der Trageschnur . . . . . . . . . . . . . . 2
Einsetzen und Auswechseln der Batterie . . . 2
Ladezustand der Batterie . . . . . . . . . . . . . . . 3
Verwendung mit und ohne Brille . . . . . . . . . . 4
Dioptrien-Ausgleich . . . . . . . . . . . . . . . . . . . 4
Distanz-Messung . . . . . . . . . . . . . . . . . . . . . 5
Scan-Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . 5
Messreichweite und Genauigkeit . . . . . . . . . 6
Pflege/Reinigung . . . . . . . . . . . . . . . . . . . . . 7
Was tun, wenn... . . . . . . . . . . . . . . . . . . . . . . 8
Technische Daten . . . . . . . . . . . . . . . . . . . . . 9
Leica Akademie . . . . . . . . . . . . . . . . . . . . . . . 10
Leica im Internet . . . . . . . . . . . . . . . . . . . . . . 10
Leica Infodienst . . . . . . . . . . . . . . . . . . . . . . 10
Leica Kundendienst . . . . . . . . . . . . . . . . . . . 10
Entsorgung elektrischer und
elektronischer Geräte
(Gilt für die EU, sowie andere
europäische Länder mit getrenn-
ten Sammelsystemen)
Dieses Gerät enthält elektrische und/oder elek-
tronische Bauteile und darf daher nicht im nor-
malen Hausmüll entsorgt werden!
Stattdessen muss es zwecks Recycling an ent-
sprechenden, von den Gemeinden bereitgestell-
ten Sammelstellen abgegeben werden. Dies ist
für Sie kostenlos.
Falls das Gerät selbst wechselbare Batterien
oder Akkus enthält, müssen diese vorher ent-
nommen werden und ggf. ihrerseits vorschrifts-
mäßig entsorgt werden (siehe dazu die Angaben
in der Anleitung des Geräts).
Weitere Informationen zum Thema bekommen
Sie bei Ihrer Gemeindeverwaltung, Ihrem Entsor-
gungsunternehmen, oder dem Geschäft, in dem
Sie dieses Gerät erworben haben.

2

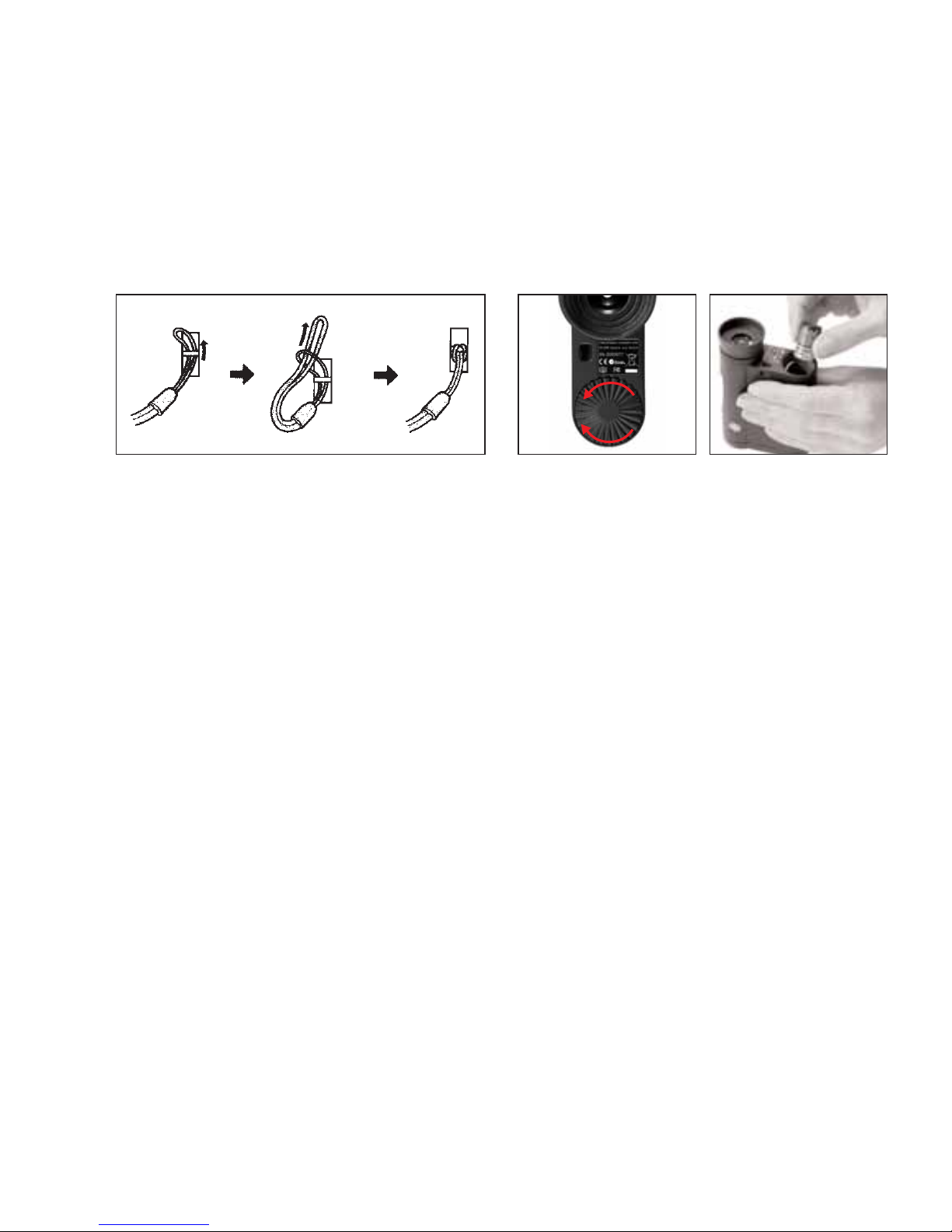

Anbringen der Trageschnur
Bitte die kleine Schlaufe der Trageschnur durch
die Öse (2) am Gehäuse des Leica Rangemaster
CRF schieben. Dann das Ende der Trageschnur
durch die kleine Schlaufe fädeln und so festzie-
hen, dass sich die entstandene Schlinge fest um
die Öse am Gehäuse legt.
Einsetzen und Auswechseln der Batterie
Der Leica Rangemaster CRF wird zur Energie-
versorgung mit einer 3 Volt Lithium-Rundzelle
(z.B. Duracell DL CR2, Ucar CR2, Varta CR2,
oder anderen CR2 Typen) bestückt.
1. Öffnen Sie den Deckel (6) des Batteriefachs
(7) indem Sie ihn gegen den Uhrzeigersinn
drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt
voran (entsprechend der Kennzeichnung im
Batteriefach) ein.
3. Schließen Sie den Deckel wieder durch
Drehen im Uhrzeigersinn.
Z
u
A
u
f

deutsch
3
Hinweise:
• Kälte reduziert die Batterieleistung. Bei nied-
rigen Temperaturen sollte der Leica Range-
master CRF deshalb möglichst in Körpernähe
getragen und mit einer frischen Batterie
betrieben werden.
• Wenn der Leica Rangemaster CRF längere
Zeit nicht benutzt wird, sollte die Batterie
herausgenommen werden.
• Batterien sind kühl und trocken zu lagern.
Achtung:
• Batterien dürfen keinesfalls ins Feuer ge-
worfen, erhitzt, wieder aufgeladen, zerlegt
oder aufgebrochen werden.
• Verbrauchte Batterien dürfen nicht in den
normalen Hausmüll geworfen werden, denn
sie enthalten giftige, Umwelt belastende
Substanzen. Um sie einem geregelten
Recycling zuzuführen, sollten sie beim Handel
abgegeben oder zum Sondermüll (Sammel-
stelle) gegeben werden.
Ladezustand der Batterie
Eine verbrauchte Batterie wird durch eine blin-
kende Messwert- und Zielmarkenanzeige signali-
siert. Nach dem erstmaligen Blinken der Anzeige
sind noch mehr als 100 Messungen mit fort-
schreitend verminderter Reichweite möglich.

4
Verwendung mit und ohne Brille
Beobachter, die keine Brille tragen, lassen die
Gummiaugenmuschel (1a) hochgeklappt (Bild A,
Lieferzustand). In dieser Position ist der richtige
Abstand des Leica Rangemaster CRF zum Auge
gegeben.
Beim Beobachten mit Brille wird die Gummi-
augenmuschel nach unten umgestülpt (Bild B).
Dioptrien-Ausgleich
Mit dem Dioptrien-Ausgleich können Sie die
Schärfe der Zielmarke auf den für Sie optimalen
Wert einstellen. Einfach durch den Leica Range-
master CRF ein weit entferntes Objekt anpeilen
und durch Drehen an der Gummiaugenmuschel
(1a) die Zielmarke auf optimale Schärfe einstel-
len. Die Zielmarke erscheint bei Druck auf die
Auslösetaste (3). Den eingestellten Wert können
Sie an der „+“ oder „–“ Skala (1b) auf der
Gummiaugenmuschel ablesen. Ein Dioptrien-
Ausgleich ist für Fehlsichtigkeiten bis ±3,5
Dioptrien möglich.
ABC

deutsch
5
Distanz-Messung
Um die Distanz zu einem Objekt zu messen,
muss es genau angepeilt werden. Dazu aktiviert
man die Zielmarke, indem man die Auslösetaste
(3) einmal drückt. Nach dem Loslassen der Taste
leuchtet die Zielmarke noch für etwa 4 Sekunden
weiter. Bei gedrückt gehaltener Taste leuchtet
die Zielmarke permanent. Während die Zielmarke
leuchtet, wird das Objekt angepeilt und durch
erneuten Druck auf die Auslösetaste die Entfer-
nungsmessung durchgeführt und der Messwert
anschließend angezeigt. Die Zielmarke geht bei
der Messung kurz aus. Durch erneuten Druck auf
die Auslösetaste kann jederzeit eine neue Mes-
sung gestartet werden, solange die Zielmarke
noch leuchtet. Beträgt die Objektentfernung
weniger als 10 Meter oder wird die Reichweite
überschritten, bzw. reflektiert das Objekt
ungenügend, so erscheint die Anzeige „- - -“.
Mit dem Erlöschen der Anzeige schaltet sich der
Leica Rangemaster CRF automatisch ab.
Scan-Betrieb
Mit dem Leica Rangemaster CRF kann auch im
Dauerbetrieb gemessen werden: Wenn die Auslö-
setaste (3) bei der 2. Betätigung gedrückt gehal-
ten wird, schaltet sich das Gerät nach ca.
0,5 Sekunden in den Scan-Betrieb und führt
dann permanent Messungen durch. Zu erkennen
ist dies an der wechselnden Anzeige: Nach
jeweils ca. 0,5 Sekunden wird ein neuer Mess-
wert ausgegeben.
Der Scan-Betrieb ist besonders praktisch bei der
Messung auf kleine und sich bewegende Ziele.
Hinweis:
Im Scan-Betrieb ist der Stromverbrauch aufgrund
der permanenten Messungen höher als bei Ein-
zelmessungen.

6
Messreichweite und Genauigkeit
Die Messgenauigkeit des Leica Rangemaster
CRF beträgt bis zu ±1 Meter. Die maximale
Reichweite wird erreicht bei gut reflektierenden
Zielobjekten und einer visuellen Sichtweite von
etwa10km.
Die Messreichweite wird von folgenden Faktoren
beeinflusst:
Bei Sonnenschein und guter Sicht gelten
folgende Genauigkeiten:
Reichweite höher geringer
Farbe weiß schwarz
Winkel zum senkrecht spitz
Objektiv
Objektgröße groß klein
Sonnenlicht wenig (bewölkt) viel (Mittagssonne)
Atmosphärische klar dunstig
Bedingungen
Objektstruktur homogen inhomogen
(Hauswand) (Busch, Baum)
Reichweite ca. 10m bis 1100m
Genauigkeit ca. ±1m bis 366m
ca. ± 2m bis 732m
ca. ± 0,5% über 732m

deutsch
7
Pflege/Reinigung
Eine besondere Pflege Ihres Leica Rangemaster
CRF ist nicht notwendig. Grobe Schmutzteilchen,
wie z. B. Sand sollten mit einem Haarpinsel ent-
fernt oder weggeblasen werden. Fingerabdrücke
u. ä. auf Objektiv- und Okularlinsen können mit
einem feuchten Tuch vorgereinigt und mit einem
weichen, sauberen Leder oder staubfreien Tuch
abgewischt werden.
Wichtig:
Üben Sie auch beim Abwischen stark ver-
schmutzter Linsenoberflächen keinen großen
Druck aus. Die Vergütung ist zwar hoch abrieb-
fest, durch Sand oder Salzkristalle kann sie
dennoch beschädigt werden.
Das Gehäuse sollte nur mit einem feuchten
Leder gereinigt werden. Bei Verwendung von
trockenen Tüchern besteht die Gefahr der
statischen Aufladung. Alkohol und andere chemi-
sche Lösungen dürfen nicht zur Reinigung der
Optik oder des Gehäuses verwendet werden.
Jeder Leica Rangemaster CRF trägt außer der
Typbezeichnung seine „persönliche“ Fabrika-
tionsnummer. Notieren Sie sich diese Nummer
zur Sicherheit in Ihren Unterlagen.
Achtung:
Das Gerät darf auf keinen Fall geöffnet werden!
Ersatzteile
Falls sie einmal Ersatzteile für Ihren Leica Range-
master CRF benötigen sollten, wie z.B. Augen-
muschel oder Trageschnur, wenden Sie sich bitte
an unseren Kundendienst (Adresse s. S. 10) oder
Ihre Leica Landesvertretung (Adressen siehe
Garantiekarte).

8
Fehler Ursache Abhilfe
Bei der Beobachtung wird kein a) Pupille des Beobachters liegt nicht a) Augenposition korrigieren.
kreisrundes Bild erreicht. in der Austrittspupille des Okulars. b) Anpassung korrigieren: Brillenträger
b) Stellung der Augenmuschel entspricht knicken die Augenmuschel um; bei
nicht der richtigen Benutzung mit und Beobachtung ohne Brille bleibt sie
ohne Brille. hochgeklappt (s. S. 4).
Anzeige unscharf Dioptrienausgleich nicht exakt Dioptrienausgleich erneut durchführen
(s. S. 4)
Bei der Entfernungsmessung a) Messbereich über- oder unterschritten Angaben zum Messbereich
erscheint die Anzeige „- - -“ b) Reflexionsgrad des Objekts berücksichtigen (s. S. 6)
unzureichend
Anzeige blinkt oder keine Batterie verbraucht Batterie auswechseln (s. S. 2)
Messung möglich
Was tun, wenn ...

deutsch
9
Vergrößerung 7x
Objektivdurchmesser 24 mm
Austrittspupille 3,4mm
Dämmerungszahl 13
Geometrische Lichtstärke 11,8
Sehfeld (auf 1.000m) / 115m / 6,5°
Objektiver Sehwinkel
Austrittspupillen-Längsabstand 15 mm
Prismenart Dachkant
Vergütung
auf Linsen
High Durable Coating (HDC™)
auf Prismen Phasenkorrekturbelag P40
Dioptrienausgleich ±3,5dpt.
Brillenträgertauglich ja
Funktionstemperatur -10 bis 55°C
Lagertemperatur -15 bis 75°C
Wasserdichtigkeit für 30min: druckwasserdicht bis 1m Wassertiefe
Gehäuse-/Chassismaterial Kohlefaser-verstärkter Kunststoff, softlackiert / Aluminium-Druckguss
Maximale Reichweite ca. 1100m
Mindestentfernung ca.10m
Messgenauigkeit ca. ±1m bis 366m
ca. ± 2m bis 732m
ca. ± 0,5% über 732m
Anzeige/Maßeinheit LED mit 4 Ziffern / wahlweise in Meter- oder Yard-Version erhältlich
Batterie 3V/Lithium-Rundzelle Typ CR2
Batterielebensdauer ca. 2.000 Messungen bei 20°C
Laser unsichtbar, augensicher nach EN und FDA Klasse 1
Laserstrahl-Divergenz ca. 0,5 x 2,5mrad
Maximale Messdauer ca. 0,9s
Abmessungen (B x H x T) ca. 75 x 34 x 113mm
Gewicht (mit Batterie) ca. 220g
Technische Daten

10
Leica Akademie
In den verschiedenen Seminaren wird dem Teil-
nehmer in praxisorientierter, zeitgemäßer Form die
Werte-Welt der Leica und die Faszination des
gekonnten Umgangs mit den Leica Produkten ver-
mittelt. Die Inhalte sind anwendungsorientiert und
bieten eine Fülle von Anregungen, Informationen
und Ratschlägen für die Praxis.
Nähere Auskünfte und das aktuelle Seminarpro-
gramm sind erhältlich bei:
Leica Camera AG
Leica Akademie
Oskar-Barnack-Str. 11
D 35606 Solms
Tel: [phone]
Fax: [phone]
[email protected]
Leica im Internet
Aktuelle Informationen zu Produkten, Neuheiten,
Veranstaltungen und dem Unternehmen Leica
erhalten Sie auf unserer Homepage im Internet
unter:
http://www.leica-camera.com
Leica Infodienst
Anwendungstechnische Fragen zum Leica Programm
beantwortet Ihnen, schriftlich, telefonisch, per Fax
oder per e-mail der Leica Informations-Service:
Leica Camera AG
Informations-Service
Postfach 1180
D 35599 Solms
Tel: [phone]
Fax: [phone]
[email protected]
Leica Kundendienst
Für die Wartung Ihrer Leica Ausrüstung sowie in
Schadensfällen steht Ihnen der Customer Service der
Leica Camera AG oder der Reparatur-Service einer
Leica Landesvertretung zur Verfügung (Adressenliste
siehe Garantiekarte).
Leica Camera AG
Customer Service
Solmser Gewerbepark 8
D 35606 Solms
Tel: [phone]
Fax: [phone]
customer.ser[email protected]

12
Nomenclature
1 Eyepiece with
a. Eyecup and
b. Diopter scale
2 Carrying cord eyelet
3 Distance measurement release button
4 Laser transmitter optics
5 Lens for viewing optics
6 Battery compartment cover
7 Battery compartment
Scope of delivery
– Rangefinder
– 1 lithium cell 3V type CR2
– Carrying cord
– Cordura case
– Warranty Card
LEICA RANGEMASTER CRF 1200
Order No. 40 527 (Meter version)
Order No. 40 523 (Yard version)
Foreword
Dear Customer
Worldwide, Leica stands for superb optical qual-
ity, close-tolerance precision engineering, abso-
lute reliability, and a long product life. We wish
you every success and a great deal of pleasure
in using your new Leica Rangemaster CRF. This
rangefinder sends out pulses of laser light, which
are in the infrared wavelength, harmless and invis -
ible to the naked eye. Some of these pulses are
reflected back. The built-in microprocessor
calculates the object distance from these reflect-
ed signals. It is equipped with superb 7x-magnifi-
cation optics, which enable good targeting even
in difficult conditions, and its functional design
makes it easy to use. Please read the following
instructions to get the maximum benefit from
this versatile and high quality laser rangefinder.
Warning notice:
As with all binoculars, to avoid damaging your
eyes, do not look directly at sources of bright
light through your Leica Rangemaster CRF.

english
13
Table of Contents
Nomenclature . . . . . . . . . . . . . . . . . . . . . . . . 12
Scope of delivery . . . . . . . . . . . . . . . . . . . . . 12
Foreword . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Disposal of electric and electronic
equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Fitting the carrying cord . . . . . . . . . . . . . . . . 14
Inserting and changing the battery . . . . . . . . 14
Battery charge level . . . . . . . . . . . . . . . . . . . 15
Use with and without glasses . . . . . . . . . . . . 16
Diopter compensation . . . . . . . . . . . . . . . . . 16
Distance measurement . . . . . . . . . . . . . . . . . 17
Scan mode . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Operating range and accuracy . . . . . . . . . . . 18
Maintenance/cleaning . . . . . . . . . . . . . . . . . 19
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . 20
Technical Data . . . . . . . . . . . . . . . . . . . . . . . 21
Leica Akademie . . . . . . . . . . . . . . . . . . . . . . . 22
Leica on the Internet . . . . . . . . . . . . . . . . . . . 22
Leica Information Service . . . . . . . . . . . . . . . 22
Leica Customer Service . . . . . . . . . . . . . . . . 22
FCC note . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Disposal of electric and
electronic equipment
(Applicable in the EU and other
European countries with sepa-
rate collection systems)
This equipment contains electric and/or electron -
ic parts and must therefore not be disposed of
as normal household waste.
Instead, it should be disposed at the respective
collection points for recycling provided by the
communities. For you, this is free of charge.
If the equipment contains exchangeable (re-
charge able) batteries, these too must be removed
before and, if necessary, in turn be disposed of
according to the relevant regulations (see also
the respective comments in this unit’s instruc-
tions).
Further information about the subject is avail-
able at your community administration, your
local waste collection company, or in the store
where you purchased this equipment.

14
Fitting the carrying cord
Push the smaller loop through the eyelet (2) on
the housing of the Leica Rangemaster CRF.
Then, thread the longer loop through the smaller
loop and pull it tight so that the carrying cord is
securely attached to the eyelet.
Inserting and changing the battery
The Leica Rangemaster CRF is supplied with
power by one 3 Volt lithium cell (e.g. Duracell
DL CR 2, Ucar CR 2, Varta CR 2, or other CR 2
types).
1. Open the battery compartment (7) cover (6)
by turning it anticlockwise.
2. Insert the battery with its positive contact
facing forwards (as marked in the battery
compartment).
3. Close the cover again by turning it clockwise.
C
l
o
s
e
O
p
e
n

english
15
Notes:
• Battery performance suffers in the cold. There-
fore, at low temperatures, it is a good idea to
keep the Leica Rangemaster CRF in an inside
pocket (close to the body) and fitted with a
fresh battery.
• If the Leica Rangemaster CRF is not going to
be used for a long time, the battery should be
removed.
• Batteries should be stored in a cool dry place.
Attention:
• Batteries should never be put in a fire, heated,
recharged, disassembled, or broken apart.
• Used batteries may not be disposed of as nor-
mal, household waste as they contain hazar-
dous materials that are harmful to the environ-
ment. To ensure that they are properly re-
cycled, they should be returned to the dealer
or disposed of as special waste (at a collection
point).
Battery charge level
A flat battery is indicated by the flashing
distance display and the target mark. Over
100 further measurements (at a progressively
diminishing range) can be taken after the display
first starts to flash.

16
Use with and without glasses
If you are not wearing glasses, leave the rubber
eyecup (1a) folded up, as it comes (Figure A).
This position gives the correct distance between
the eye and the Leica Rangemaster CRF.
When viewing with glasses, fold down the rubber
eyecup (Figure B).
Diopter compensation
The diopter compensator allows you to adjust
the sharpness of the target mark to suit you
best. Simply target the Leica Rangemaster CRF
on some far away object and turn the rubber
eyecup (1a) until the target mark is as sharp as
possible. The target mark can be seen by press-
ing the release button (3). The degree of com-
pensation can be read off the “+” or “–” scale
(1b) on the rubber eyecup. Compensation within
the range of ±3.5 diopters is possible.
ABC

english
17
Distance measurement
To measure the distance to an object, it must be
perfectly targeted. To do this, activate the target
mark by pressing the release button (3) once.
The target mark remains lit for about 4 seconds
after letting the release button go.
If the button is kept pressed, the target mark
remains lit.
While the target mark is lit, aim the Leica Range-
master CRF at the object and press the release
button a second time; the distance is then meas-
ured and displayed. The target mark disappears
briefly during the measurement. A new measure-
ment can be made at any time, as long as the
target mark is lit, by pressing the release button
once again. If the object is less than 10m/11yds
away, out of range, or does not provide enough
reflection, then
“- - -” appears on the display. The Leica Range-
master CRF switches itself off as soon as the
display disappears.
Scan mode
With the Leica Rangemaster CRF, continuous
measurements can also be made: If the release
button (3) is held down the second time it is
pressed, the unit switches to scan mode after
approx. 0.5 seconds and then takes continuous
measurements. This is indicated by the changing
display: a new measured value is produced
around every 0.5 seconds.
Scan mode is particularly practical when meas-
uring to smaller and moving targets.
Note:
Due to the constant measurements, the power
consumption is greater in scan mode than for
single measurements.
