Leister Uniplan E User manual

UNIPLAN E
Leister Process Technologies
Riedstrasse
CH-6060 Sarnen/Switzerland
Tel. [phone]
Fax [phone]
www.leister.com
[e-mail] 23
®

Deutsch BEDIENUNG S ANLEITUNG 3
Englisch OPERATING INSTRUCTIONS 9
Français INSTRUCTIONS D’UTILISATION 15
Espanõl INSTRUCCIONES DE FUNCIONAMIENTO 21
Portugês INSTRUÇÕES DE FUNCIONAMENTO 27
Italiano ISTRUZIONI D'USO 33
Nederland GEBRUIKSAANWIJZING 39
Svenska BRUKSANVISNING 45
Norsk BRUKSANVISNING 51
Türkçe KULLANMA KLAVUZU 57
Polski INSTRUKCJA OBSºUGI 63
Hungary HASZNÁLATI UTASÍTÁS 69

3
LEISTER Uniplan E
Heissluft-Schweissautomat
Bedienungsanleitung vor Inbetriebnahme aufmerksam
lesen und zur weiteren Verfügung aufbewahren.
LEISTER Uniplan E
Überlapp-Schweissautomat
• Überlapp- und Bandschweissen
von Planen aus beschichtetem Gewebe, Folien und
Dichtungsbahnen aus PVC-P, PE, ECB, CSPE, EPDM, PVDF etc. sowie PE-beschichtete
Bändchengewebe für Lastwagen, Zelte, Abdeckungen Landwirtschaft, Baugewerbe,
Biotope, Schwimmbad, Markisen, Bootplanen, aufblasbare Boote, Werbeplanen etc.
Schweissnahtbreite 20 oder 30 mm
ANWENDUNG
BEDIENUNG S ANLEITUNG
D

Spannung V~
Frequenz Hz
Leistung W
Temperatur °C
Luftmenge (50-100%) l/min.
Antrieb m/min.
Emissionspegel LpA(dB)
Masse mm
Gewicht kg
TECHNISCHE DATEN
230 #120 #100 #
50 / 60 50 / 60 50 / 60
2300 1800 1500
20 – 620 20 – 620 20 – 620
max. 300 max. 250 max. 250
1.0 – 7.5 1.0 – 7.5 1.0 – 7.5
67 65 65
420×270×210 420×270×210 420×270×210
11.5 11.5 11.5
#Anschlussspannung nicht umschaltbar
CCA zertifiziert
Geräteschutzklasse Ι
Lebensgefahr beim Öffnen des Gerätes, da spannungsführende
Komponenten und Anschlüsse freigelegt werden. Vor dem
Öff
nen des Gerätes Netzstecker aus der Steckdose ziehen.
Feuer- und Explosionsgefahr bei unsachgemässem Gebrauch
von Heissluftgeräten, besonders in der Nähe von brennbaren
Materialien und explosiven Gasen.
Gerät muss beobachtet betrieben werden.
Wärme kann zu brennbaren Materialien gelangen, die sich
ausser Sichtweite befinden.
FI-Schalter beim Einsatz des Gerätes auf Baustellen ist für
den Personenschutz dringend erforderlich.
Nennspannung, die auf dem Gerät angegeben ist, muss mit
der Netzspannung übereinstimmen.
Verbrennungsgefahr! Heizelementrohr und Düse nicht in
heissem Zustand berühren. Gerät abkühlen lassen.
Heissluftstrahl nicht auf Personen oder Tiere richten.
Gerät vor Feuchtigkeit und Nässe schützen.
FI
230
120
WARNUNG
VORSICHT
Gerät an eine Steckdose mit Schutzleiter anschliessen. Jede
Unterbrechung des Schutzleiters innerhalb oder ausserhalb des
Gerätes ist gefährlich!
Nur Verlängerungskabel mit Schutzleiter verwenden!
Prüfzeichen
4

5

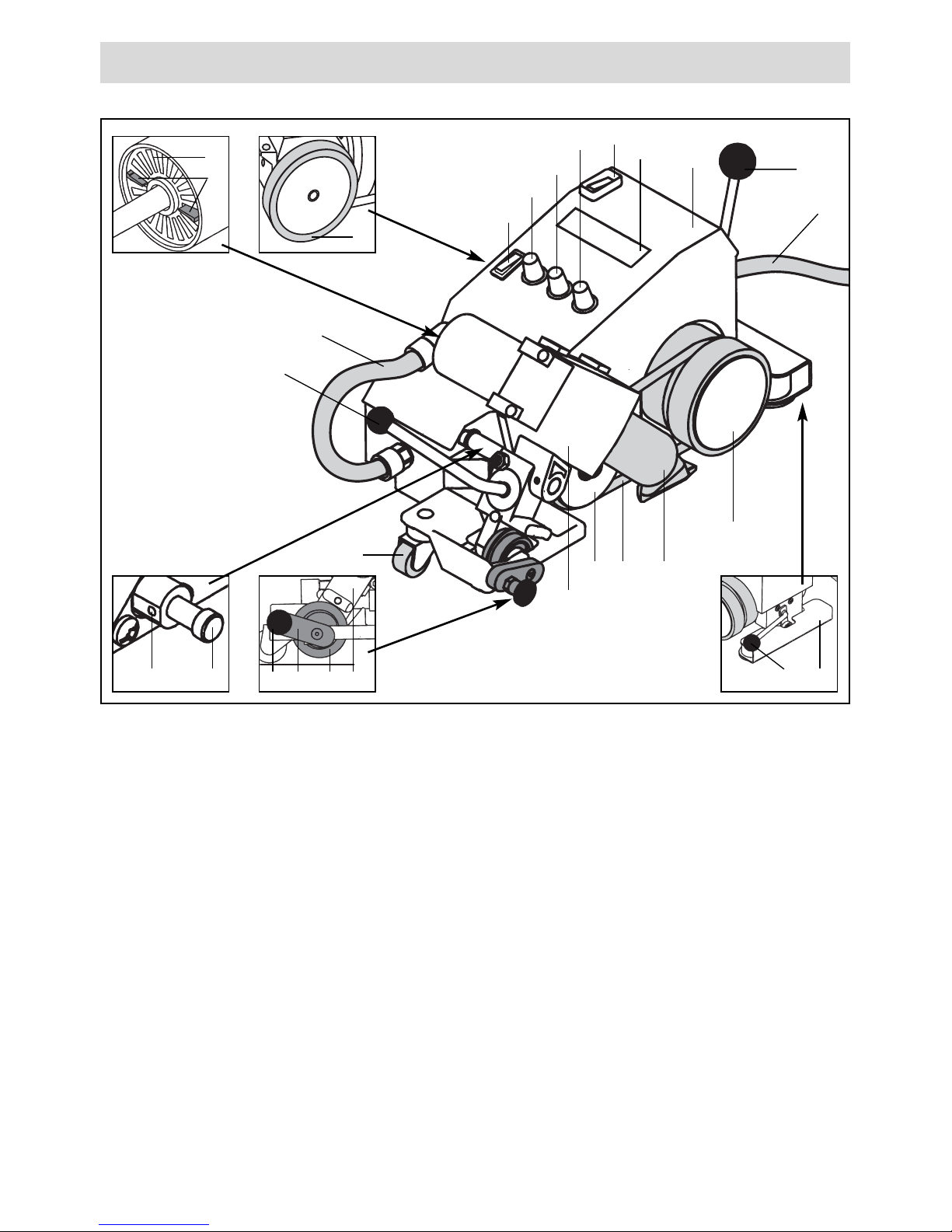

GERÄTE-BESCHREIBUNG Überlapp 20/30 mm LEISTER Uniplan E
1
2
17
18
3
78 4
25 12
24 23
13
14
9
6
22
5
27 26
19
20
Haupt-Komponenten
1. Gehäuse/Fahrgestell
2. Netzkabel
3. Heissluftgebläse
4. Schweissdüse
5. Verbindungsschlauch
6. Antriebs-/Andrückrolle
7. Niederhalteriemen
8. Umlenkrolle
9. Antriebsrolle
10. Lenkrolle
11. Abhebevorrichtung
12. Lagerbock
13. Luftfilter
14. Manueller Luftschieber
15. Display
15
21
Bedienerelemente
16. Hebel Abhebevorrichtung
17. Hauptschalter
18. Antriebsschalter
19. Potentiometer für
Schweissgeschwindigkeit
20. Potentiometer für Luftmenge
21. Potentiometer für Lufttemperatur
22. Schwenkhebel
Führungseinrichtung
23. Hebel Führungsrolle
24. Knopf Führungsrolle
25. Führungsrolle
Anfahrautomatik
26. Schalterstift
27. Gewindestift
1116
16
10

6
BEDIENUNG LEISTER Uniplan E
Betriebsbereitschaft
• Grundeinstellung der Düse kontrollieren. (Detail A)
•Anfahrautomatik
Bei Bedarf wird die Anfahrautomatik, abhängig der Düsenposition mit dem
Schalterstift (26) und Gewindestift (27) eingestellt.
•Führungsrolle
Je nach Anwendung wird die Führungsrolle (25) mittels Knopf Führungsrolle (24) und
Hebel Führungsrolle (23) auf «aktiv» oder «deaktiv» gestellt (siehe Detail B und C).
Führungsrolle (25) bezweckt ein Geradeauslaufen des Schweissautomaten zur
Schweissnahtkante.
• Gerät ans Netz anschliessen. Netzspannung muss mit Gerätespannung überein-
stimmen.
• Gerät am Hauptschalter (17) einschalten. Heissluftgebläse (3) startet automatisch.
•Wichtig: Unterspannung
Wird die maximale Temperatur nicht erreicht, mittels Manueller Luftschieber (14)
und Potentiometer für Luftmenge (20) Luftmenge reduzieren.
Arbeitshinweise
• Testschweissung gemäß Schweissanleitung des Materialherstellers und nationalen
Normen oder Richtlinien vornehmen. Testschweissung prüfen. Schweisstemperatur
(Schweissparameter) nach Bedarf anpassen.
Gerätepositionierung
•Heissluftgebläse (3) mit Schwenkhebel (22) bis zum Anschlag hochschwenken.
•Abhebevorrichtung (11) mittels Hebel Abhebevorrichtung (16) betätigen, so dass
Antriebs-/Andrückrolle (6) sowie Antriebsrolle (9) im Leerlauf sind.
• Wird mit Führungsrolle (25) geschweisst, den Hebel Führungsrolle (23) in Lagerbock
(12) einrasten (siehe Detail B).
• Schweissautomat auf der Überlappung des Schweissmaterials positionieren. Dabei
muss die Aussenkante der Antriebs-/Andrückrolle (6) und die
Führungsrolle (25) mit
der Überlappungskante des Schweissmaterials übereinstimmen.
•Abhebevorrichtung (11) mittels Hebel Abhebevorrichtung (16) betätigen, so dass
der Schweissautomat fahrbereit ist.

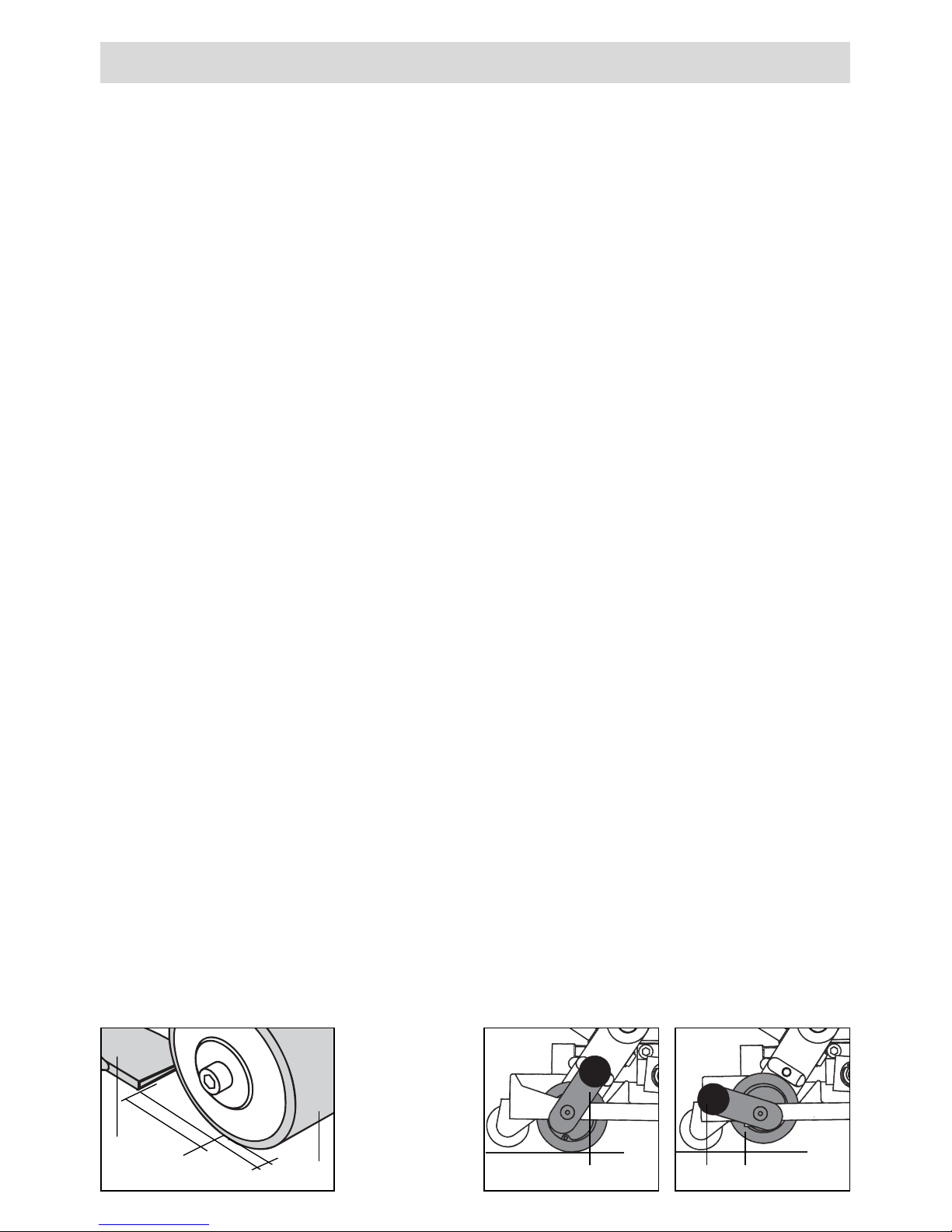

Detail A Detail B Detail C
1–2 mm
40 – 50mm
6
4
24 2523
Führungsrolle
aktiv Führungsrolle deaktiv

BEDIENUNG LEISTER Uniplan E
7
Schweissparameter
•Potentiometer für Geschwindigkeit (19) auf gewünschten Wert einstellen.
•Potentiometer für Luftmenge (20) auf gewünschten Wert einstellen.
•Potentiometer für Lufttemperatur (21) auf gewünschten Wert einstellen.
• Der Anpressdruck erfolgt durch das Eigengewicht des Heissluft-Schweissauto-
maten. Bei Bedarf das Zubehör Zusatzgewicht verwenden.
Schweissablauf
•Heissluftgebläse (3) mit Schwenkhebel (22) bis zum Anschlag einschwenken. Der
Schweissvorgang wird automatisch über die Anfahrautomatik gestartet.
• Bei Bedarf kann das Gerät mit dem Antriebschalter (18) manuell gestartet werden.
•Schweissvorgang kontrollieren. Bei Bedarf Schweissparameter an den Potentio-
metern (19), (20) und (21) korrigieren.
•
Nach der Schweissung Heissluftgebläse (3) mit Schwenkhebel (22) bis zum Anschlag
hochschwenken. Der Schweissvorgang wird automatisch gestopt.
• Nach Beendigung der Schweissarbeiten Potentiometer für Lufttemperatur (21) auf
Null stellen, damit das Heissluftgebläse (3) abgekühlt wird .
•Gerät am Hauptschalter (17) ausschalten.
• Gerät vom Netz trennen.

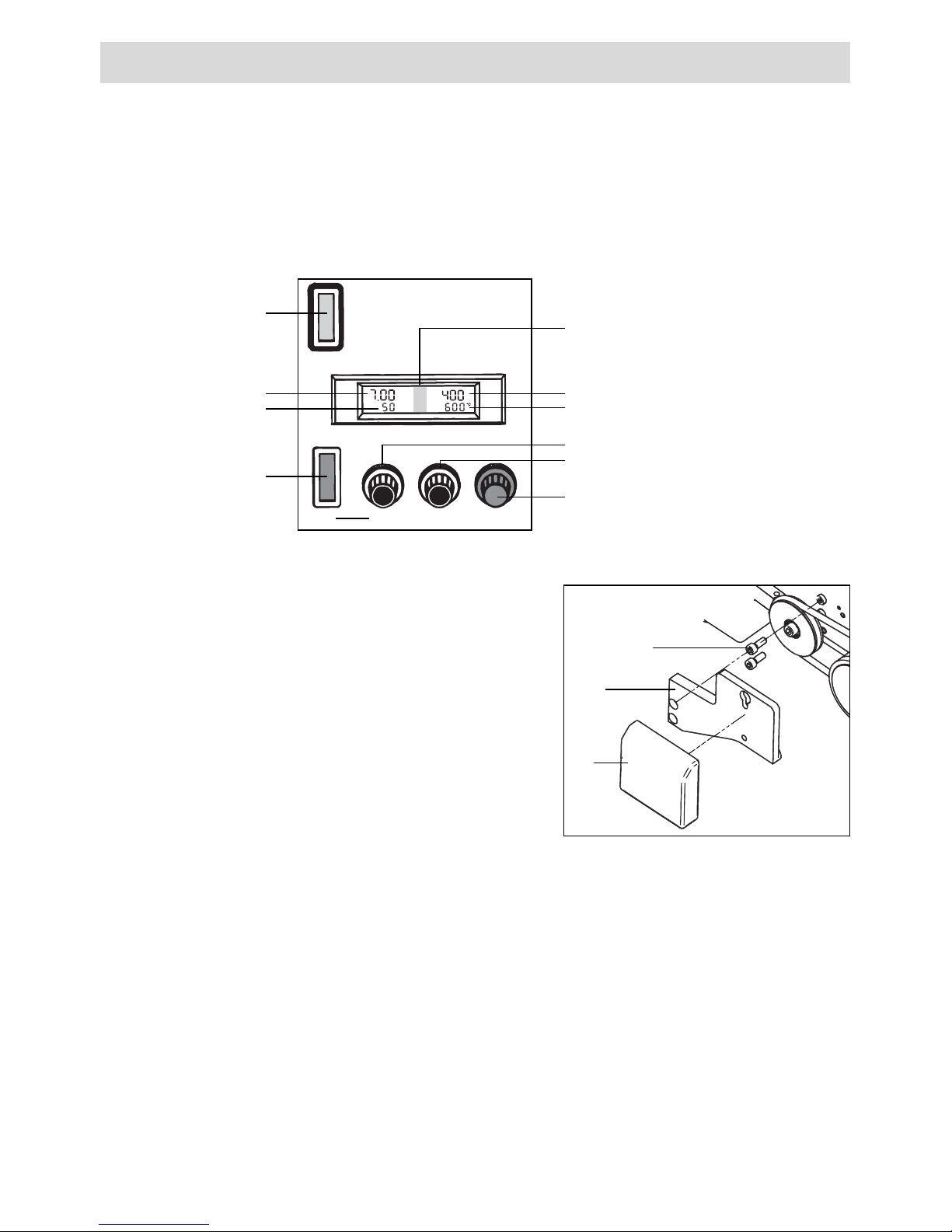

• Montage Zusatzgewicht:
– Zusatzgewichthalter (29) mit Zylinderschraube
M8×20 (28) am Gerät Uniplan E befestigen.
–
Zusatzgewicht (30) am Zusatzgewichthalter (29)
einhängen.

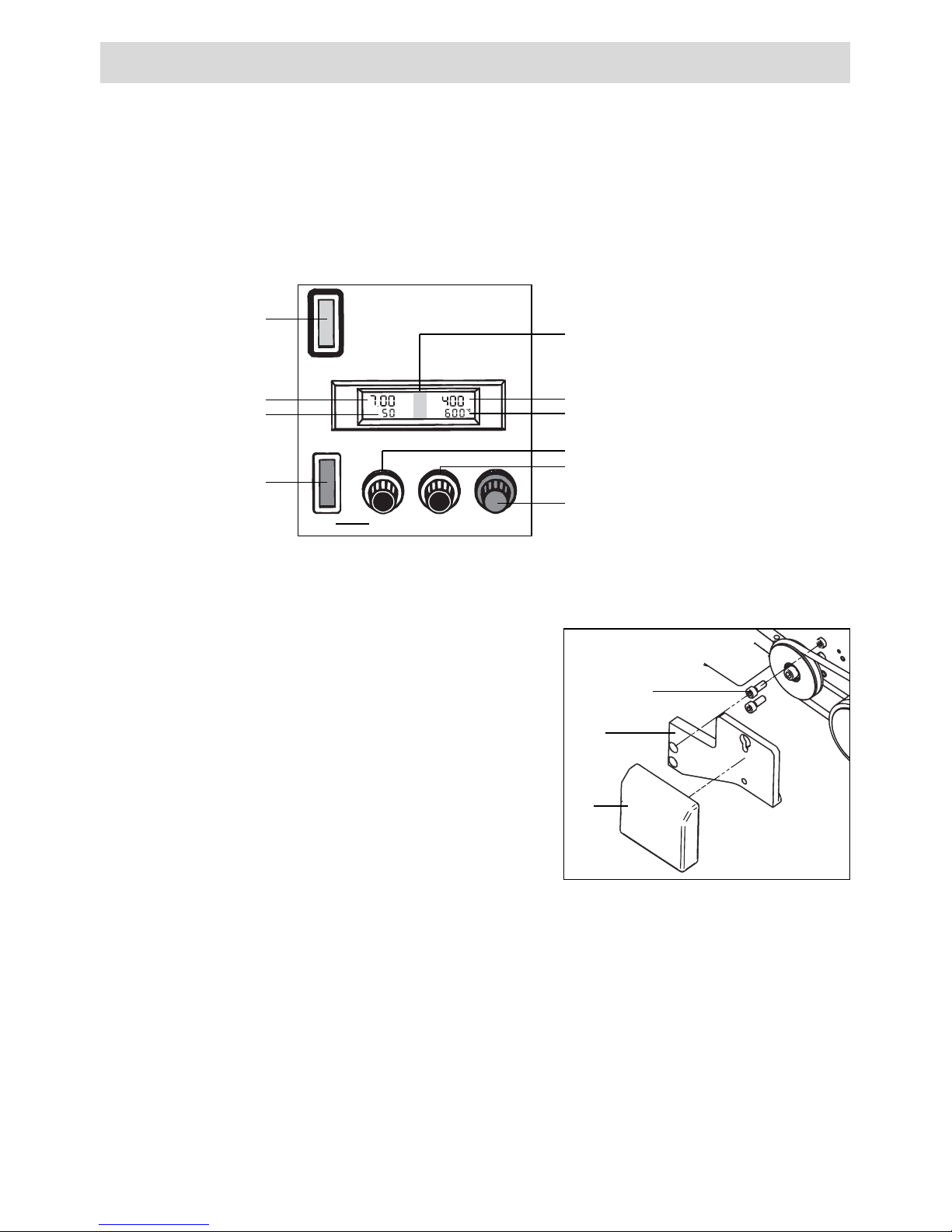

Zubehör Zusatzgewicht
28
29
30
Speed m/ft
Air-Vol %
ON Speed Air-Vol % Temperature
Temperature
(17) Hauptschalter
IST-Wert Temperatur
Display (15)
SOLL-Wert Temperatur
Potentiometer für Schweissgeschwindigkeit (19)
Potentiometer für Luftmenge (20)
Potentiometer für Lufttemperatur (21)
Schweissgeschwindigkeit
Luftmenge
(18) Antriebschalter

• Es darf nur LEISTER-Zubehör verwendet werden.
• Zusatzgewicht mit Halterung
• LEISTER Process Technologies und deren autorisierte Service-Stellen bieten kostenlos
Schweisskurse und Einschulungen an.
•Luftfilter (13) des Gerätes ist bei Verschmutzung mit einem Pinsel zu reinigen.
•Schweissdüse (4) mit Drahtbürste reinigen.
•Netzkabel (2) und Stecker auf elektrische und mechanische Beschädigungen
überprüfen.
• Kohlenstand der Motoren nach ca. 1'000 Betriebsstunden durch Ihre Service-Stelle
kontrollieren lassen.
•Reparaturen sind ausschliesslich von autorisierten LEISTER-Service-Stellen aus-
führen zu lassen. Diese gewährleisten innert 24 Stunden einen fachgerechten und
zuverlässigen Reparatur-Service mit Original-Ersatzteilen gemäss Schaltplänen
und Ersatzteillisten.
• Für dieses Gerät besteht eine grundsätzliche Gewährleistung von einem (1) Jahr
ab Kaufdatum (Nachweis durch Rechnung oder Lieferschein). Entstandene
Schäden werden durch Ersatzlieferung oder Reparatur beseitigt. Heizelemente
sind von dieser Gewährleistung ausgeschlossen.
• Weitere Ansprüche sind, vorbehaltlich gesetzlicher Bestimmungen, ausgeschlossen.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemässe
Behandlung zurückzuführen sind, werden von der Gewährleistung ausgeschlossen.
•
Keine Ansprüche bestehen bei Geräten, die vom Käufer umgebaut oder verändert
worden sind.
GEWÄHRLEISTUNG
SERVICE UND REPARATUR
WARTUNG
SCHULUNG
ZUBEHöR
8

OPERATING INSTRUCTIONS
LEISTER Uniplan E
Automatic hot air welding machine
Read the operating instructions carefully before use and
keep for future reference.
GB
LEISTER Uniplan E
Overlap Automatic Welding Machine
• Overlap and tape welding of coated fabric covers, foils and sealing membranes
made of PVC-P, PE, ECB, CSPE, EPDM, PVDF etc. as well as PE coated tape fabric
for lorries, tents, agricultural covers, building trade, biotopes, swimming pools,
marquees, boat covers, inflatable boats, advertising hoardings etc.
Welding seam width 20 or 30 mm
APPLICATION
9

Voltage V~
Frequency Hz
Power consumption W
Temperature °C
Airflow (50-100%) l/min.
Drive speed m/min.
Noise emission level LpA(dB)
Dimensions mm
Weight kg
TECHNICAL DATA
230 #120 #100 #
50 / 60 50 / 60 50 / 60
2300 1800 1500
20 – 620 20 – 620 20 – 620
max. 300 max. 250 max. 250
1.0 – 7.5 1.0 – 7.5 1.0 – 7.5
67 65 65
420×270×210 420×270×210 420×270×210
11.5 11.5 11.5
#Mains voltage is not reversible
CCA certified
Protection Class Ι
WARNING
CAUTION
Approval Marks
10
Danger! Unplug the tool before opening it, as live compo-
nents and connections are exposed.
Incorrect use of hot air tools can present a fire and explosion
hazard, particularly in the proximity of flammable materials
and explosive gases.
The tool must be operated under supervision.
Heat can ignite flammable materials which are not in view.
For personal protection, we strongly recommend the tool to
be connected to an RCCB (Residual Current Circuit Breaker)
before using it on construction sites.
The rated voltage stated on the tool must correspond with
the mains voltage.
Danger of getting burned! Do not touch the end of the
heater tube and nozzle when they are hot. Let the tool
cool down. Do not point the hot air flow in the direction of
people or animals.
Protect the tool from damp and wet.
Connect tool to a receptacle with protective earth terminal.
Any disconnection of the protective conductor in or outside
the tool is dangerous!
Only use extension lead with protective conductor.
FI
230
120

11
TOOL DESCRIPTION Overlap 20/30 mm LEISTER Uniplan E
Main components
1. Housing/chassis
2. Mains cable
3. Hot air blower
4. Welding nozzle
5. Connection hose
6. Drive/pressure roller
7. Pressure belt
8. Guide roller
9. Drive roller
10. Steering roller
11. Lifting device
12. Support bracket
13. Air filter
14. Manual air vane
15. Display
Operating components
16. Lifting device lever
17. Main switch
18. Drive switch
19. Potentiometer for welding speed
20. Potentiometer for air flow
21. Potentiometer for air temperature
22. Swivel lever
Steering equipment
23. Guide roller lever
24. Guide roller knob
25. Guide roller
Automatic drive
26. Switch pin
27. Set screw
1
2
17
18
3
78 4
25 12
24 23
13
14
9
6
22
5
27 26
19
20 15
21
1116
16
10

OPERATION LEISTER Uniplan E
Operational condition
• Check the nozzle’s basic setting. (Detail A)
•Automatic drive
Automatic drive is adjusted as required, depending on nozzle position by means
of switch pin (26) and set screw (27).
•Guide roller
According to the application, the guide roller (25) is set to "active" (operational) or
"deactive" (non-operational) by means of guide roller knob (24) and guide roller
lever (23) (see Details B and C). The guide roller (25) causes the automatic welding
machine to carry out a straight run to the edge of the welding seam.
•Connect tool to the mains. Mains voltage must correspond with the voltage
rating stated on the tool.
• Switch on tool using main switch (17). Hot air blower (3) starts automatically.
•Important: undervoltage
In case the maximum temperature is not reached, reduce air volume by means of
manuel air vane (14) and potentiometer for air flow (20).
Operating Instructions
• Perform a test welding according to the welding instructions of the material manu-
facturer and the national standards or guidelines. Check the test welding. Adapt
the welding temperature (welding parameters) as required.
Tool positioning
• Swivel hot air blower (3) using swivel lever (22) up to the stop.
• Operate lifting device (11) by means of lifting device lever (16) so that
drive/pressure roller (6) and drive roller (9) are at no-load.
• If welding is being carried out by means of guide roller (25), lock guide roller lever
(23) into support bracket (12) (see Detail B).
• Position automatic welding machine into the overlap of the material to be welded.
The outside edge of drive/pressure roller (6) and guide roller (25) must line up with
the overlap edge of the material to be welded.
• Activate lifting device (11) by means of lifting device lever (16) so that the auto-
matic welder is ready to start.
Detail B Detail C
12
Detail A
1–2 mm
40 – 50mm
6
4
24 2523
Guide roller
operational
Guide roller
non-opera-
tional

OPERATION LEISTER Uniplan E
13
Welding parameters
• Set potentiometer for welding speed (19) to required value.
• Set potentiometer for air flow (20) to required value.
• Set potentiometer for air temperature (21) to required value.
• The pressure derives from the actual weight of the automatic hot air welding
machine. Use additional weight if necessary.
Welding process
• Swivel hot air blower (3) up to the stop using swivel lever (22). The welding process
starts automatically via automatic drive.
• If necessary, the tool can be started manually by means of the drive switch (18).
•Check welding process. Adjust welding parameters using potentiometers (19), (20)
and (21) if necessary.
• When welding has finished, swing hot air blower (3) to the stop by means of swivel
lever (22). Welding process stops automatically.
• After completing welding work, set potentiometer for air temperature (21) to zero
so that the hot air blower (3) cools down.
•Switch off tool at the main switch (17).
• Disconnect tool from the mains.
• Assembling additional weight
– Attach additional weight holder (29) to the
Uniplan E tool by means of cylindrical head
screw M8x20 (28).
– Put additional weight (30) into additional
weight holder (29).
Accessory additional weight
28
29
30
Speed m/ft
Air-Vol %
ON Speed Air-Vol % Temperature
Temperature
(17) Main switch
Temperatur ACTUAL- value
Display (15)
Temperatur SET- value
Potentiometer for welding speed (19)
Potentiometer for air flow (20)
Potentiometer for air temperature (21)
Welding speed
Air flow
(18) Drive switch

• Only LEISTER accessories should be used.
• Additional weight with holder
•LEISTER Process Technologies and its authorised Service Centres offer free wel-
ding courses and training.
• Clean the tool's air filter (13) with a brush when dirty.
• Clean welding nozzle (4) with wire brush.
• Check mains cable (1) and plug for electrical and mechanical damage.
• Have your Service Centre check the motor brushes after about 1,000 hours of
operation.
• Repairs should only be carried out by authorised LEISTER Service Centres. They
guarantee a correct and reliable repair service within 24 hours, using original
spare parts in accordance with the circuit diagrams and spare parts lists.
• For this tool, we generally provide a warranty of one (1) year from the date of
purchase (verified by invoice or delivery document). Damage that has occurred
will be corrected by replacement or repair. Heating elements are excluded from
this warranty.
•Additional claims shall be excluded, subject to statutory regulations.
•Damage caused by normal wear, overloading or improper handling is excluded
from the guarantee.
• Guarantee claims will be rejected for tools that have been altered or changed by
the purchaser.
WARRANTY
SERVICE UND REPAIR
MAINTENANCE
TRAINING
ACCESSORIES
14

LEISTER Uniplan E
Soudeuse automatique à air chaud
Instructions d’utilisation à lire très attentivement avant mise
en marche et à conserver pour dispositions ultérieures.
LEISTER Uniplan E
Soudeuse automatique par recouvrement
• Soudage par bandes et par recouvrement de bâches en tissu enduit, feuilles pla-
stique et d’étanchéité en PVC-P, PE, ECB, CSPE, EPDM, PVDF etc. ainsi qu’en
bandes de tissu enduit pour les poids lourds, tentes, bâches à usage agricole,
pour bâtiment, biotope, piscine, marquise, bateaux zodiaques, publicités etc.
Largeur de la soudure 20 ou 30 mm.
APPLICATIONS
INSTRUCTIONS D’UTILISATION
F
15

Tension V~
Fréquence Hz
Puissance W
Température °C
Débit d’air (50-100%) l/min.
Entraînement m/min.
Niveau sonore LpA(dB)
Dimensions mm
Poids kg
CARACTERISTIQUES
TECHNIQUES
230 #120 #100 #
50 / 60 50 / 60 50 / 60
2300 1800 1500
20 – 620 20 – 620 20 – 620
max. 300 max. 250 max. 250
1.0 – 7.5 1.0 – 7.5 1.0 – 7.5
67 65 65
420×270×210 420×270×210 420×270×210
11.5 11.5 11.5
#Tension de branchement non commutable
Certifié CCA
Classe de protection de l’appareil Ι
Danger mortel à l’ouverture de l’appareil, par le dégagement
de composants et de raccords conducteurs. Débrancher la
fiche du secteur avant toute ouverture de l’appareil.
Risque d’incendie et d’explosion en cas d’utilisation inappro-
priée des appareils à air chaud, en particulier à proximité de
matières inflammables et de gaz explosifs.
L’appareil doit faire l’objet d’une observation continuelle
pendant son fonctionnement. La chaleur peut atteindre des
matières inflammables situées hors de la visibilité.
En cas d’emploi de l’appareil sur des chantiers, utiliser obli-
gatoirement un interrupteur FI pour garantir la sécurité des
personnes.
La tension indiquée sur l’étiquette mentionnant le type de
l’appareil doit correspondre à la tension et à la fréquence
du secteur.
Risque de brûlure! Ne pas toucher au tuyau de l’élément
chauffant, ni à la buse s’ils sont encore chauds. Laisser refro-
idir l’appareil. Ne pas diriger le jet d’air chaud ni vers les per-
sonnes ou les animaux
Protéger l’appareil de l’humidité.
AVERTISSEMENT
PRECAUTIONS
Brancher l’appareil sur une prise pourvue d’une mise à la terre.
Toute interruption du contact à la terre ayant lieu dans
l’appareil ou à l’extérieur peut s’avérer dangereuse!
En cas d’utilisation de rallonge, n’employer que des rallonges
munies du contact à la terre!
Homologations
16
FI
230
120

17
DESCRIPTION DE L’APPAREIL recouvrement 20/30 mm LEISTER Uniplan E
1
2
17
18
3
78 4
25 12
24 23
13
14
9
6
22
5
27 26
19
20
Composants principaux
1. Boîtier/châssis
2. Cable electrique
3. Soufflerie d’air chaud
4. Buse de soudage
5. Tuyau de raccordement
6. Rouleau de pression/
d’entraînement
7. Courroie
8. Rouleau d’inversion
9. Rouleau d’entraînement
10. Roulette de guidage
11. Dispositif de soulèvement
12. Bloc de palier
13. Filtre à air
14. Clapet d’air manuel
15. Ecran
15
21
Eléments de commande
16. Levier du dispositif de soulèvement
17. Interrupteur principal
18. Interrupteur d’entraînement
19. Potentiomètre de la vitesse de
soudage
20. Potentiomètre du débit d’air
21. Potentiomètre de la température
de l’air
22. Levier de pivotement
Dispositif de guidage
23. Levier du rouleau de guidage
24. Bouton du rouleau de guidage
25. Rouleau de guidage
Automatisme de démarrage
26. Vis de commande
27. Vis sans tête
1116
16
10

18
UTILISATION LEISTER Uniplan E
Préparation au fonctionnement
• Contrôler le réglage de base de la buse. (Détail A)
•Automatisme de démarrage
Au besoin, l’automatisme de démarrage est réglé avec la vis de commande
(26) et la vis sans tête (27), indépendamment de la position de la buse.
•Rouleau de guidage
En fonction de l’application, le rouleau de guidage (25) est mis en position «activé»
ou «désactivé» (voir détail B et C) au moyen du bouton du rouleau de guidage (24)
et du levier (23). Le rouleau de guidage (25) permet une marche droite de l’auto-
mate de soudage le long les bords des soudures.
• Brancher l’appareil sur le réseau. La tension du réseau doit correspondre à la
tension nécessaire à l’appareil.
• Allumer l’appareil par l’interrupteur principal (17). La soufflerie d’air chaud (3)
s’allume automatiquement.
•Important: sous-tension
Si la température maximale n’est pas atteinte, réduire le débit d’air par le clapet
d’air manuel (14) et le potentiomètre du débit d’air (20).
Instructions de travail
• Effectuer des soudures test suivant les instructions de soudage du fabricant du
matériau et suivant les normes oudirectives nationales. Contrôler la soudure test.
Adapter la température de soudage (parametres de soudage) suivant les besoins.
Positionnement de l’appareil
• Monter la soufflerie d’air chaud (3) en pivotant le levier de pivotement (22) jusqu’à
la butée.
• Actionner le dispositif de soulèvement (11) au moyen du levier destiné à cet
effet (16), de façon à ce que le rouleau de pression/d’entraînement (6) ainsi que
le rouleau d’entraînement (9) tournent à vide.
• Si le rouleau de guidage (25) est nécessaire au soudage, encliqueter le levier du
rouleau de guidage (23) dans le bloc de palier (12) (voir détail B).
• Positionner l’automate de soudage sur le recouvrement du matériau de soudage.
Le bord extérieur du rouleau de pression/d’entraînement (6) et du rouleau de
guidage (25) doit correspondre au bord de recouvrement du matériau de sou-
dage.
• Actionner le dispositif de soulèvement (11) au moyen du levier (16), l’automate
est maintenant prêt à avancer.
Détail A Détail B Détail C
1–2 mm
40 – 50mm
6
4
24 2523
Rouleau de
guidage activé
Rouleau de
guidage
désactivé

19
UTILISATION LEISTER Uniplan E
Paramètres de soudage
• Régler le potentiomètre de vitesse (19) à la vitesse choisi.
• Régler le potentiomètre de débit de l’air (20) au valeur choisi.
• Régler le potentiomètre de la température de l’air (21) à la température choisi.
• La pression de contact résulte du poids de la soudeuse automatique à air chaud.
En cas de besoin, utiliser l’accessoire poids supplementaire permettant d’alourdir
la soudeuse.
Processus de soudage
• Amener la soufflerie d’air chaud (3) en pivotant le levier de pivotement (22) vers
l’intérieur. Le soudage démarre automatiquement au moyen du démarrage automa-
tique.
• Au besoin, l’appareil peut être démarré manuellement par l’interrupteur d’entraîne-
ment (18).
•Contrôler le soudage. Au besoin, rectifier les paramètres de soudage au niveau
des potentiomètres (19), (20) et (21).
•
Quand le soudage est achevé, faire pivoter la soufflerie d’air chaud (3) vers le haut
en actionnant le levier de pivotement (22) jusqu’à la butée. Le soudage s’arrête
automatiquement.
• Quand les travaux de soudage sont terminés, mettre le potentiomètre de la
température de l’air (21) à zéro, pour permettre à la soufflerie d’air chaud (3) de
refroidir.
• Eteindre l’appareil en actionnant l’interrupteur principal (17).
• Débrancher l’appareil du réseau.
• Montage du poids supplémentaire:
– Fixer le support du poids supplémentaire (29)
sur l’appareil Uniplan E avec une vis à tête
cylindrique M8x20 (28).
–
Suspendre le poids (30) au support (29).
Accessoire poids
supplémentaire
28
29
30
Speed m/ft
Air-Vol %
ON Speed Air-Vol % Temperature
Temperature
(17) Interrupteur principal
Température effective
Ecran (15)
Température de consigne
Potentiomètre de la vitesse de soudage (19)
Potentiomètre du débit d’air (20)
Potentiomètre de la température de l’air (21)
Vitesse de soudage
Débit d’air
(18) Interrupteur
d’entraînement

• On ne doit utiliser que des accessoires LEISTER.
• Poids supplémentaire avec support
•La société LEISTER Process Technologies et ses points de service autorisés pro-
posent des cours de soudage et des formations à titre grâcieux.
• En cas d’encrassement du filtre à air (12) de l’appareil, utiliser un pinceau pour le
nettoyer.
• Nettoyer la buse de soudage (4) avec une brosse métallique.
• Contrôler le cable electrique (2) et la fiche d’alimentation contre toute détériora-
tion mécanique et électrique.
•Faire contrôler l’état des charbons des moteurs par votre point service après
env. 1000 heures de fonctionnement.
•
Des réparations doivent exclusivement être confiées à des services de réparation et
de maintenance autorisés par LEISTER. Ceux-ci garantissent, éventuellement en 24
heures, un service de réparation approprié et fiable, avec des pièces derechange
d’origine selon schémas de connexions et listes de pièces détachées.
• Pour cet appareil, une garantie d’un (1) an est toujours valable à partir de la date
de l’achat (justificatif par facture ou bordereau de livraison). Une livraison de
remplacement ou une réparation est assurée en cas de dommages sur l’appareil.
Les éléments de chauffage ne sont pas couverts par cette garantie.
• Toute autre prétention est exclue sauf disposition légale contraire.
• Tout endommagement du à l’usure naturelle, à une surcharge de l’appareil ou à
un maniement contraire aux prescriptions est exclu de la garantie.
• La garantie ne s’applique pas aux appareils ayant subi des modifications apportées
par l’acheteur ou l’utilisateur.
GARANTIE LÉGALE
SERVICE ET REPARATION
MAINTENANCE
FORMATION
ACCESSOIRES
20
