Leister UNIROOF E
Heissluft-Schweissautomat
• Überlappschweissen von Dachbahnen aus PVC, TPO, ECB, EPDM und CSPE an randnahen Zonen.
• Überlappschweissen von Folien und beschichteten Geweben.
• Schweissnahtbreite 40 mm (1.6 inch).
Anwendung
Bedienungsanleitung vor Inbetriebnahme aufmerksam
lesen und zur weiteren Verfügung aufbewahren.
Bedienungsanleitung (Original-Bedienungsanleitung)
D
Lebensgefahr beim Öffnen des Gerätes, da spannungsführende Komponenten und
Anschlüsse freigelegt werden.Vor dem Öff nen des Gerätes Netzstecker aus der Steck-
dose ziehen.
Feuer- und Explosionsgefahr bei unsachgemässem Gebrauch von Heissluftgeräten,
besonders in der Nähe von brennbaren Materialien und explosiven Gasen.
Gerät muss beobachtet betrieben werden.
Wärme kann zu brennbaren Materialien gelangen, die sich ausser Sichtweite
befinden. Gerät darf nur von ausgebildeten Fachleuten oder unter deren
Aufsicht benützt werden. Kindern ist die Benutzung gänzlich untersagt.
FI-Schalter beim Einsatz des Gerätes auf Baustellen ist für den Personenschutz
dringend erforderlich.
Nennspannung, die auf dem Gerät angegeben ist, muss mit der Netzspannung
übereinstimmen. EN 61000-3-11; Zmax = 0.139 + j 0.087 . Gegebenenfalls
Elektrizitäts-Versorgungs-Unternehmen konsultieren.
Verbrennungsgefahr! Heizelementrohr und Düse nicht in heissem Zustand
berühren. Gerät abkühlen lassen.
Heissluftstrahl nicht auf Personen oder Tiere richten.
Gerät vor Feuchtigkeit und Nässe schützen.
FI
230
120
Warnung
Vorsicht
Gerät an eine Steckdose mit Schutzleiter anschliessen. Jede Unterbrechung des
Schutzleiters innerhalb oder ausserhalb des Gerätes ist gefährlich!
Nur Verlängerungskabel mit Schutzleiter verwenden!

4
Spannung V~ 230 120 V~ 230 120
Frequenz Hz 50 / 60 50 / 60 Hz 50 / 60 50 / 60
Leistung W 2900 1800 W2900 1800
Temperatur °C 80 – 600 °F 176 – 1112
Luftmenge l/min. max. 300 l/min. max. 300
Antrieb m/min. 1.0 – 5.0 ft/min. 3.3 – 16.4
Emissionspegel LpA(dB) 67 LpA (dB) 67
Masse L  B  H mm 420 280 210 inch 16.511.08.3
Gewicht kg 15.4 lbs 34
Konformitätszeichen 2
Schutzklasse I 1
Technische Änderungen vorbehalten
Technische Daten
Leister Technologies AG, Galileo-Strasse 10, CH-6056 Kaegiswil/Schweiz bestätigt, dass dieses Produkt in der
von uns in Verkehr gebrachten Ausführung die Anforderungen der folgenden EG-Richtlinien erfüllt.
Richtlinien: 2006/42
2004/108 (bis 19.04.2016), 2014/30 (ab 20.04.2016)
2006/95 (bis 19.04.2016), 2014/35 (ab 20.04.2016)
2011/65
Harmonisierte Normen: EN 12100, EN 55014-1, EN 55014-2, EN 61000-6-2, EN 61000-3-2,
EN 61000-3-11 (Zmax), EN 62233, EN 60335-1, EN 60335-2-45, EN 50581
Kaegiswil, 04.01.2016
Bruno von Wyl, CTO Andreas Kathriner, GM
Konformität
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung
zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

5

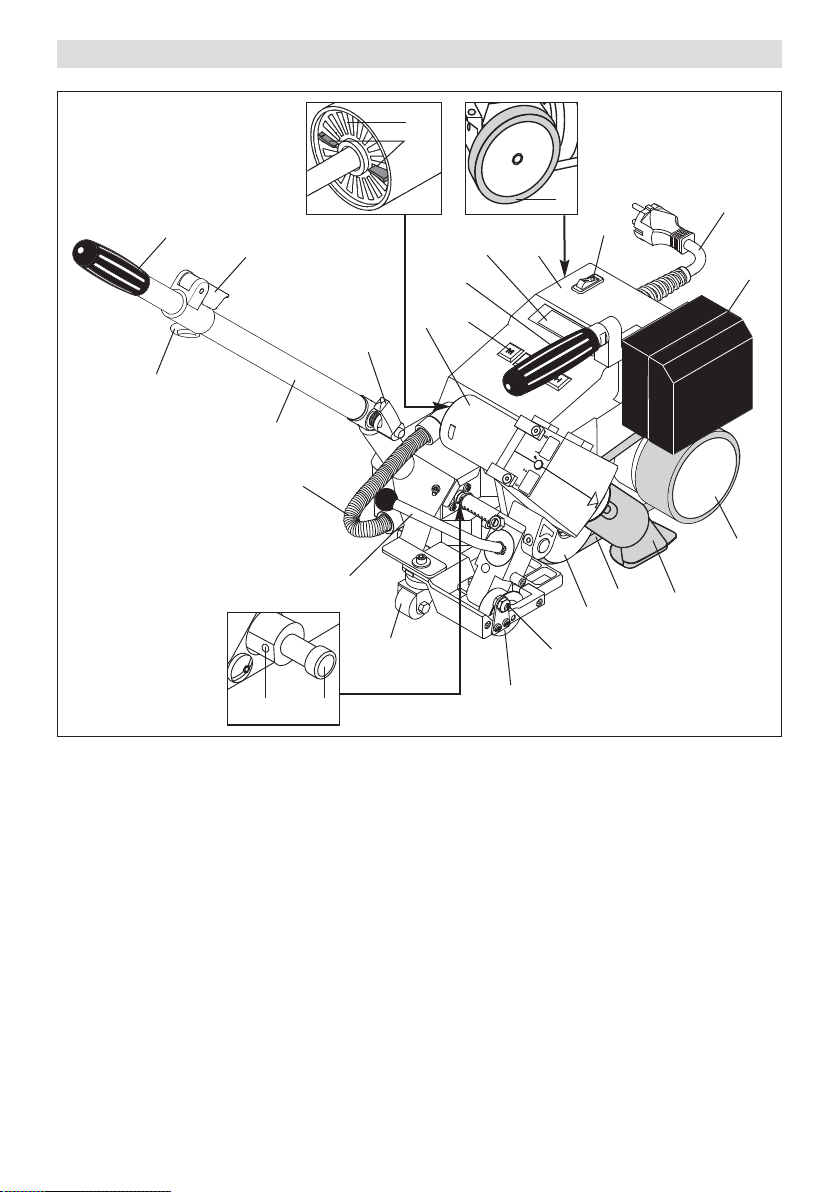

Gerätebeschreibung
Haupt-Komponenten
1Gehäuse/Fahrgestell
2Netzanschlussleitung
3Heissluftgebläse
4Schweissdüse
5Verbindungsschlauch
6Antriebs- /Andrückrolle
7Niederhalterriemen
8Umlenkrolle
9Antriebsrolle
10 Lenkrolle
11 Traggriff
12 Halterung Netzanschlussleitung
13 Luftfilter
14 Manueller Luftschieber
15 Display
16 Transportsicherung Heissluftgebläse
23 Zusatzgewichte
Bedienelemente
17 Hauptschalter
18 Tastenfeld
19 Schwenkhebel
Anfahrautomatik
21 Schalterstift
22 Gewindestift
Führungseinrichtung
20 Führungsrolle
24 Führungsstab-Unterteil
25 Klemmhebel Führungsstab-Oberteil
26 Hebelschraube Führungsstab-Unterteil
27 Führungsstab-Oberteil
13
14
9
22 21
1
2
3
4
5
6
7
8
10
11
12
15
18
16
23
17
19
20
24
25
27
26

6
Funktionsbeschreibung
• Heizsystem die Heissluft-Temperatur ist stufenlos einstellbar und elektronisch geregelt.
• Antrieb stufenlos einstellbar und elektronisch geregelt. Der Regelkreis ist so ausgelegt, dass die jeweils
eingestellte Schweissgeschwindigkeit bei Spannungsschwankungen konstant bleibt.
• Fügedruck der Fügedruck wird durch das Eigengewicht der Maschine und die Zusatzgewichte (23) über
die Antriebs-/Andrückrolle (6) auf die Bahn gebracht.
• Wiederanlaufschutz Antrieb und Heizung bleiben nach einem Stromunterbruch ausgeschaltet.
• Nach Betätigung des Hauptschalters (17) erscheint auf dem Display (15) die untenstehende Anzeige.
Um den Wiederanlaufschutz zu deaktivieren, muss die Taste von Tastenfeld (18) gedrückt werden.
• Transportsicherung Heissluftgebläse (16)
Beim Transport wird das Heissluftgebläse (3) durch eine einstellbare Kugeldruckschraube in der Ruheposition
gesichert.
For unlock press button
M
Heizung Kursor blinkt
auf Display
H

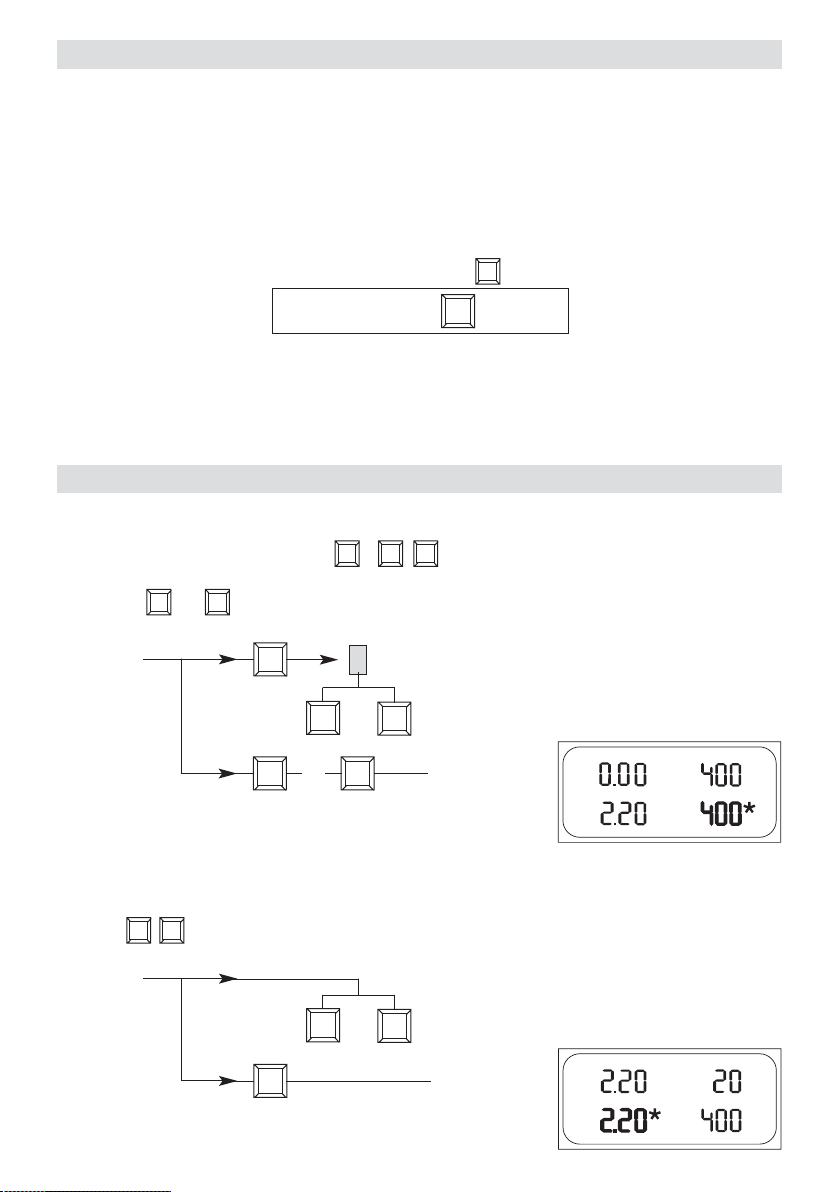

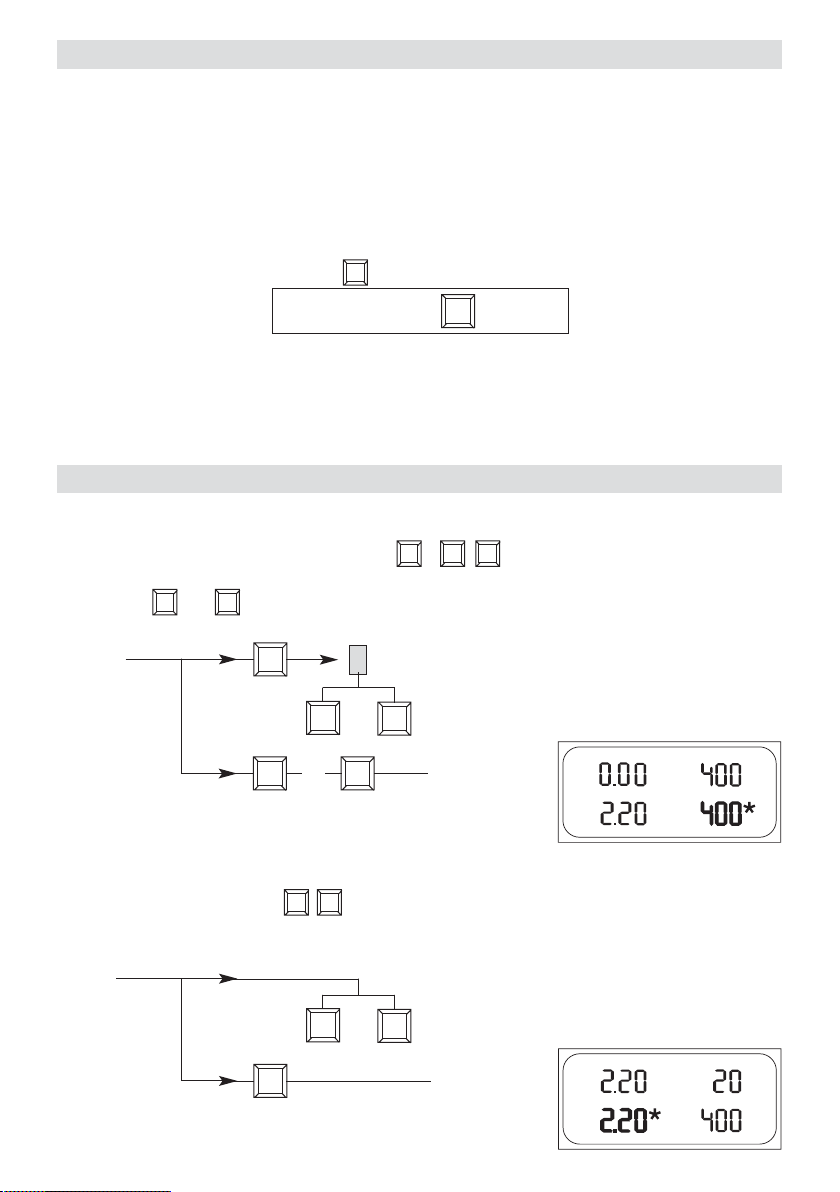

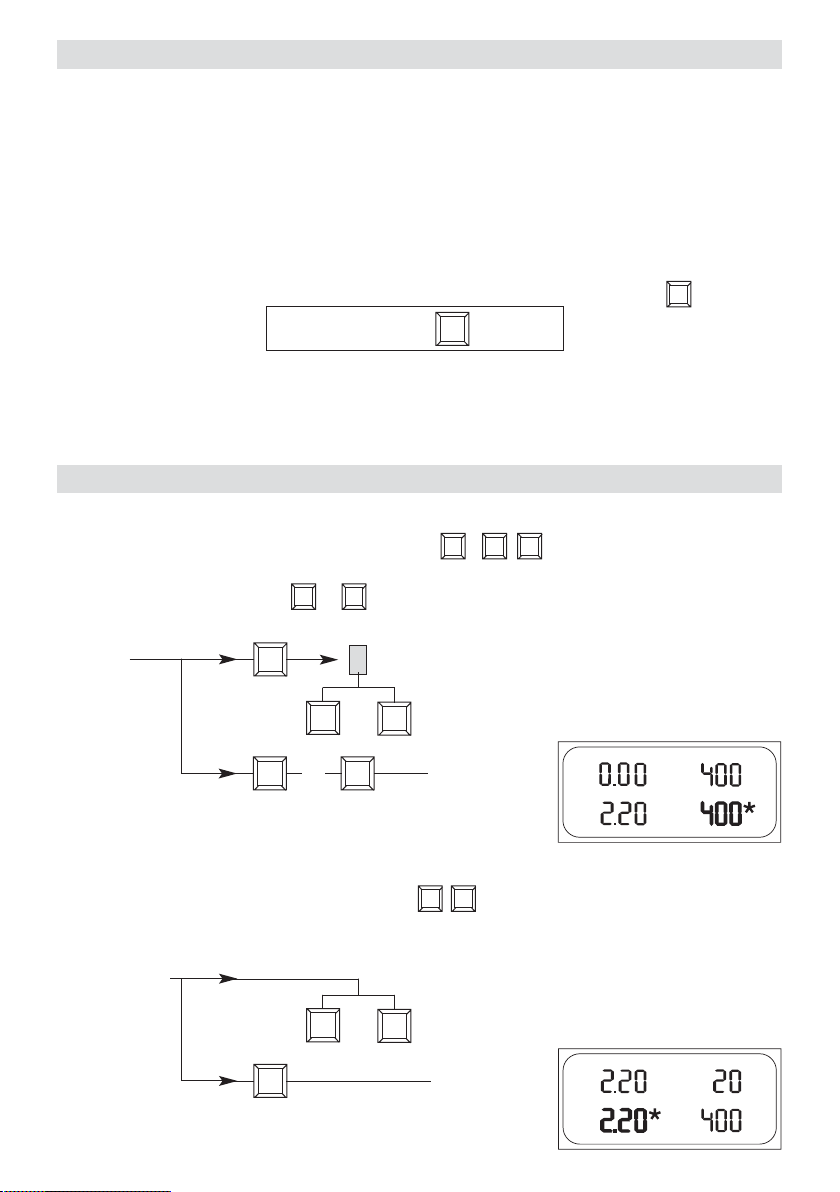

• Schweisstemperatur
Schweisstemperatur mit den Tasten , einstellen. Die einzustellende Tem peratur ist vom
Material und der
Umgebungstemperatur abhängig. Eingestellter SOLL-Wert wird auf dem Display (15) angezeigt.
Mit Tasten und (gleichzeitig drücken) Heizung einschalten. Aufheizzeit ca. 5 Minuten.
+
–
H
EIN / AUS
SOLL-Wert-Einstellung
–+
+
&
H
Schweissparameter
H+
Antrieb
EIN / AUS
SOLL-Wert-Einstellung
–+
M
• Schweissgeschwindigkeit
Je nach zu verschweissendem Material und Umgebungstemperatur die Schweissgeschwindigkeit mit den
Tasten einstellen. Eingestellter SOLL-Wert wird auf dem Display (15) angezeigt.
+
–
M

77

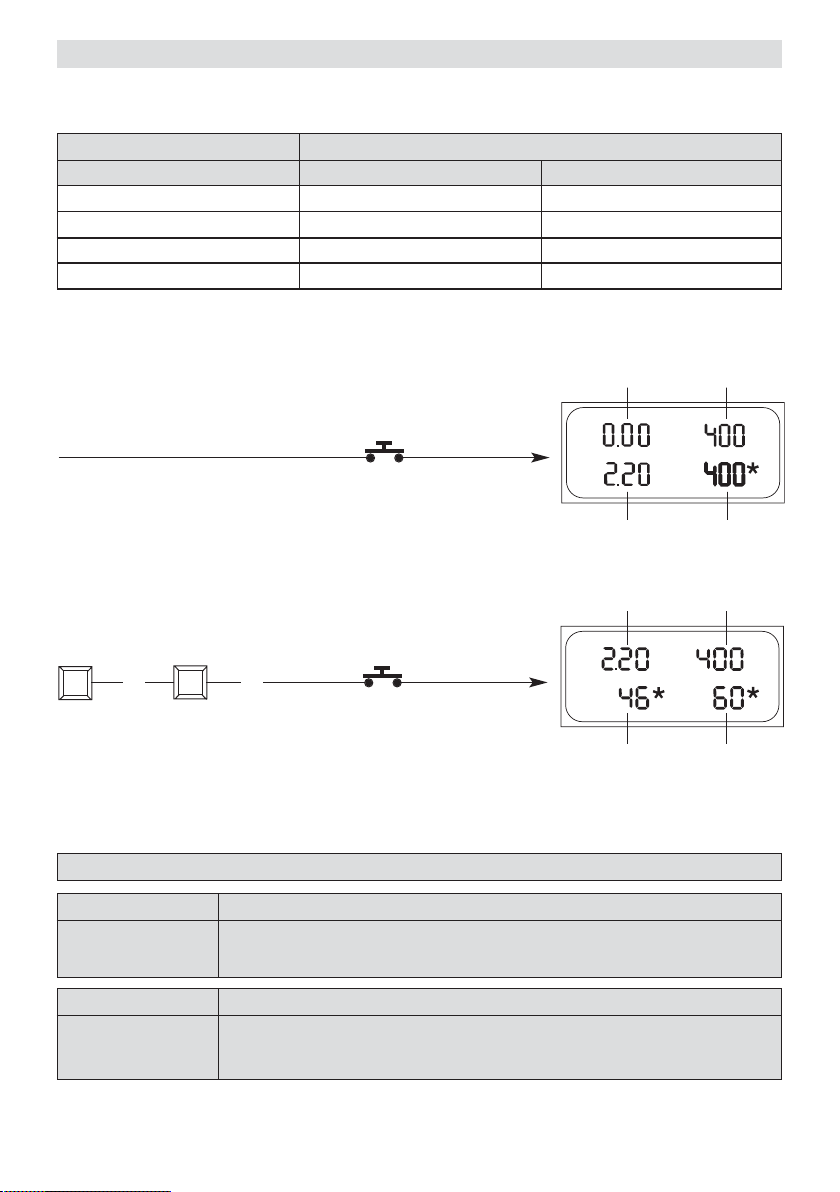

Kontrolle des Schweissvorganges
Anzeige 2 Antrieb
100 % • Netzunterspannung
100 % • Hohe Schweissgeschwindigkeit mit grossem Lastmoment
Anzeige 4 Heizung nach Aufheizzeit
100 % • Netzunterspannung
100 % • Heizelement defekt (Leister Service-Stelle kontaktieren)
Control-Level Fehleranzeige/Ursache
Main – Level (SOLL- & IST-Wert)
Hauptschalter (17) EIN
Control – Level (IST- Wert & Leistungsbedarf)
+
–
& &
1 3
4
Heizung aktiv
• Kontrolle des Schweissvorganges mittels Anzeige von Leistungsbedarf (Main-Level oder Control-Level)
Anzeige Antrieb/Heizung
Nummer Main-Level Control-Level
1Geschwindigkeit IST-Wert IST -Wert
2Geschwindigkeit SOLL-Wert % Leistung
3Temperatur IST-Wert IST-Wert
4 Temperatur SOLL-Wert % Leistung
Hauptschalter (17) EIN
*
Heizung/Antrieb aktiv
*
2
13
2 4

8
Betriebsbereitschaft
• Vor Inbetriebnahme Netzanschlussleitung (2) und Stecker sowie Verlängerungskabel auf elektrische und
mechanische Beschädigung überprüfen.
• Grundeinstellung der Düse kontrollieren (Detail A).
• Zusatzgewichte (23) an der Basisplatte einhängen (Detail B).
• Führungstab-Unterteil (24) mittels Hebelschraube (26) montieren.
• Führungsstab-Unterteil (24) mittels Hebelschraube (26) und Führungsstab-
Oberteil (27) mittels Klemmhebel (25) in die gewünschte Position bringen.
•
Netzanschlussleitung (2) in Halterung Netzanschlussleitung (12) einhängen (Detail C).
• Anfahrautomatik
Bei Bedarf wird die Anfahrautomatik, abhängig von der Düsenposition,
mit dem Schalterstift (21) und Gewindestift (22) eingestellt.
Gerät an Nennspannung anschliessen.
Nennspannung, die auf dem Gerät angegeben ist, muss mit der Netzspannung
übereinstimmen.
• Gerät am Hauptschalter (17) einschalten. Heissluftgebläse (3) startet automatisch.
• Wiederanlaufschutz deaktivieren, Taste Tastenfeld (18) drücken.
• Wichtig: Unterspannung
Wird die maximale Temperatur nicht erreicht, mittels manuellem Luftschieber (14) Luftmenge reduzieren.
Detail A Detail B Detail C
6
4
M
FI
230
400
Testschweissung gemäss Schweissanleitung des Materialherstellers und nationalen Normen oder
Richtlinien vornehmen.Testschweissung prüfen. Schweisstemperatur (Schweissparameter, Seite 6) nach
Bedarf anpassen.
Arbeitshinweise
Gerätepositionierung
•Heissluftgebläse (3) mit Schwenkhebel (19) bis zum Anschlag hochschwenken. Die Kugeldruckschraube der
Transportsicherung Heissluftgebläse (16) muss einrasten.
•Schweissautomat auf der Überlappung des Schweissmaterials positionieren. Dabei muss die Aussenkante der
Antriebs-/Andrückrolle (6) und der Führungsrolle (20) mit der Überlappungskante des Schweissmaterials
übereinstimmen.
25
24
26
27
12
a= 40 – 50mm (1.6 – 2.0 inch)
b= 1 – 2mm (0.04 – 0.08 inch)
a
b

9
•Schweissparameter einstellen, siehe Seite 6.
•Schweisstemperatur muss erreicht sein, Anzeige 3, siehe Seite 7.
•Heissluftgebläse (3) mit Schwenkhebel (19) bis zum Anschlag einschwenken. Der Schweissvorgang wird
automatisch über die Anfahrautomatik gestartet.
•Schweissvorgang kontrollieren siehe Seite 7.
• Bei Bedarf Schweissparameter korrigieren, siehe Seite 6.
•Nach der Schweissung Heissluftgebläse (3) mit Schwenkhebel (19) bis zum Anschlag hochschwenken. Die
Kugeldruckschraube der Transportsicherung Heissluftgebläse (16) muss einrasten.
•Der Schweissvorgang wird automatisch gestoppt.
•Nach Beendigung der Schweissarbeiten Heizung mit Tasten (gleichzeitig drücken) ausschalten.
•Heissluftgebläse (3) abkühlen lassen.
•Gerät am Hauptschalter (17) ausschalten.
Netzanschlussleitung (2) vom elektrischen Netz trennen.
230
400
Schweissablauf
• Es darf nur Leister-Zubehör verwendet werden.
• Zwischengewicht Art. Nr. 107.067 • Abhebevorrichtung Art.- Nr. 115.057
• Leister Technologies AG und deren autorisierte Service-Stellen bieten kostenlos Schweisskurse und Einschulungen an.
• Informationen unter www.leister.com.
• Luftfilter (13) des Gerätes ist bei Verschmutzung mit einem Pinsel zu reinigen.
• Schweissdüse (4) mit Drahtbürste reinigen.
• Netzanschlussleitung (2) und Stecker auf elektrische und mechanische Beschädigungen überprüfen.
•
Gerät muss durch eine autorisierte Service-Stelle überprüft werden, wenn auf dem Display (15) die Meldung
«maintenance; servicing» erscheint.
• Reparaturen sind ausschliesslich von autorisierten Leister Service-Stellen ausführen zu lassen. Diese gewähr-
leisten innert 24 Stunden einen fachgerechten und zuverlässigen Reparatur-Service mit Original-Ersatzteilen
gemäss Schaltplänen und Ersatzteillisten.
• Für dieses Gerät gelten die vom direkten Vertriebspartner/Verkäufer gewährten Garantie- oder Gewährleistungsrechte
ab Kaufdatum. Bei einem Garantie- oder Gewährleistungsanspruch (Nachweis durch Rechnung oder Lieferschein) wer-
den Herstellungs- oder Verarbeitungsfehler vom Vertriebspartner durch Ersatzlieferung oder Reparatur beseitigt. Hei-
zelemente sind von der Gewährleistung oder Garantie ausgeschlossen.
• Weitere Garantie- oder Gewährleistungsansprüche werden im Rahmen des zwingenden Rechts ausgeschlossen.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemässe Behandlung zurückzuführen sind, werden
von der Gewährleistung ausgeschlossen.
• Keine Garantie- oder Gewährleistungsansprüche bestehen bei Geräten, die vom Käufer umgebaut oder verändert wur-
den.
Gewährleistung
Zubehör
Schulung
Service und Reparatur
Wartung
H+

10
Leister UNIROOF E
Hot Air welder
• Overlap welding of roof sheeting made of PVC, TPO, ECB, EPDM and CSPE on areas close to edges.
• Overlap welding of sheets and coated fabric.
• Welding seam width 40 mm (1.6 inch).
Application
Please read operating instructions carefully before use
and keep for future reference.
Danger! Unplug the tool before opening it, as live components and connections
are exposed.
Incorrect use of hot-air tools can present a fire and explosion hazard, particularly
in the proximity of flammable materials and explosive gases.
Gerät muss beobachtet betrieben werden.
Wärme kann zu brennbaren Materialien gelangen, die sich ausser Sichtweite
befinden. Gerät darf nur von ausgebildeten Fachleuten oder unter deren
Aufsicht benützt werden. Kindern ist die Benützung gänzlich untersagt.
For personal protection we strongly recommend the tool to be connected to an RCCB
(Residual Current Circuit Breaker) before using it on construction sites.
The rated voltage stated on the tool must correspond with the mains voltage.
EN 61000-3-11; Zmax = 0.139 + j 0.087 . If necessary, consultate supply
authority.
Danger of getting burned ! Do not touch the end of the heater tube and nozzle
when they are hot. Let the tool cool down. Do not point the hot-air flow in the
direction of people or animals.
Protect the tool from damp and wet.
FI
230
120
Warning
Caution
Connect tool to a receptacle with protective earth terminal. Any disconnection
of the protective conductor in or outside the tool is dangerous!
Use extension cord with protective conductor only.
Operating Instructions (Translation of the original operating instructions)
GB USA

11
Technical data
Leister Technologies AG, Galileo-Strasse 10, CH-6056 Kaegiswil/Switzerland confirms that this product, in the
version as brought into circulation through us, fulfils the requirements of the following EC directives.
Directives
: 2006/42
2004/108 (until 19.04.2016), 2014/30 (starting 20.04.2016)
2006/95 (until 19.04.2016), 2014/35 (starting 20.04.2016)
2011/65
Harmonized standards : EN 12100, EN 55014-1, EN 55014-2, EN 61000-6-2, EN 61000-3-2,
EN 61000-3-11 (Zmax), EN 62233, EN 60335-1, EN 60335-2-45, EN 50581
Kaegiswil, 04.01.2016
Bruno von Wyl, CTO Andreas Kathriner, GM
Conformity
Disposal
Electrical equipment, accessories and packaging should be recycled in an environmentally friendly
way. For EU countries only: Do not dispose of electrical equipment with household refuse!
Voltage V~ 230 120 V~ 230 120
Frequency Hz 50 / 60 50 / 60 Hz 50 / 60 50 / 60
Power consumption W 2900 1800 W2900 1800
Temperature °C 80 – 600 °F 176 – 1112
Air flow l/min. max. 300 l/min. max. 300
Drive speed m/min. 1.0 – 5.0 ft/min. 3.3 – 16.4
Noise emission level LpA(dB) 67 LpA (dB) 67
Dimensions L × W ×H mm 420 280 210 inch 16.511.08.3
Weight kg 15.4 lbs 34
Mark of conformity 2
Protection class I 1
Technical data and specifications are subject to change without prior notice

12
Tool description
Main components
1Housing
2Power supply cord
3Hot-air blower
4Welding nozzle
5Connection hose
6Drive/pressure roller
7Pressure belt
8Guide roller
9Drive roller
10 Steering roller
11 Carrying handle
12 Power supply cord bracket
13 Air filter
14 Manual air slide
15 Display
16 Transportation safety device for hot-air blower
23 Additional weights
Operating components
17 Main switch
18 Keyboard
19 Swivel lever
Automatic drive
21 Switch pin
22 Set screw
Steering equipment
20 Guide roller
24 Guide bar bottom
25 Clamping lever for guide bar top
26 Screw lever for guide bar bottom
27 Guide bar top
13
14
9
22 21
1
2
3
4
5
6
7
8
10
11
12
15
18
16
23
17
19
20
24
25
27
26

13
Function description
• Heating system The hot-air temperature is steplessly adjustable and electronically controlled.
•Drive speed continuously adjustable and electronically controlled. The control circuit is configured such that
the desired welding speed remains constant during any voltage fluctuations.
•Welding pressure the welding pressure is brought to bear on the material by means of the machine’s
weight and the additional weights (23) via the drive / pressure roller (6).
•Accidental start-up protection Drive and heating stay switched off after an interruption to power supply.
• After activating the main switch (17), the following message appears on the Display (15). To deactivate the
accidental start-up protection, the button on the keyboard (18) must be pressed.
• Transportation safety device for hot-air blower (16)
During transport, the hot-air blower (3) is secured with an adjustable ball press screw in the off position.
For unlock press button
M
Heater Cursor flas-
hes on display
H
• Welding temperature
Adjust the welding temperature using the keys , . The temperature setting depends on
the material and ambient temperature. The SET value is shown on the display (15).
Press keys and simultaneously to switch heater on.
Heating up time is approx. 5 minutes.
+
–
H
ON/ OFF
SET- value adjustment
–+
+
&
H
Welding parameters
H+
Drive
ON/ OFF
SET- value adjustment
–+
M
• Welding speed
Adjust welding speed using keys depending on the material to be welded and the ambient temperature.
The SET value is shown on display (15).
+
–
M

14
Control the welding process
Display 2 Drive
100 % • Reduced mains voltage
100 % • High welding speed with heavy torque loading
Display 4 Heating after warm up time
100 % • Reduced mains voltage
100 % • Heating element defective (contact Leister Service Centre)
Control level Error display/ cause
Main level (SET & ACTUAL value)
Main switch (17) ON
Control level (ACTUAL value and power requirement)
+
–
& &
1 3
4
Heating active
• Control of the welding process by means of the power requirement display (main level or control level)
Display Drive/Heating
Number Main level Control level
1Speed ACTUAL value ACTUAL value
2Speed SET value % power
3Temperature ACTUAL value ACTUAL value
4 Temperature SET value % power
Main switch (17) ON
*
Heating/drive active
*
2
13
2 4

15
Operational condition
• Before putting into operation, check power supply cord (2) and connector as well as extension cable for electrical
and mechanical damages.
• Check the nozzle’s basic setting (Detail A).
• Hook the additional weight (23) onto the ground plate (Detail B).
• Mount the guide bar bottom (24) with Screw lever (26).
• Move the guide bar bottom (24) into the required position using the screw lever (26)
and the guide bar top (27) using the clamping lever (25).
•
Hook the power supply cord (2) into the cord bracket (12) (Detail C).
• Automatic start-up system
If required, the automatic start-up system is set, depending on the position of the nozzles
with the switch pin (21) and set screw (22).
Connect tool to rated voltage.
Rated voltage stated on the device must correspond to line/mains voltage.
• Switch the device on with the main switch (17). The hot-air blower (3) starts automatically.
• Deactivate the accidental start-up protection by pressing button on the keyboard (18).
• Important: undervoltage
If the maximum temperature is not reached, reduce the volume of air with the manual air slide (14).
Detail A Detail B Detail C
6
4
M
FI
230
400
Perform a test welding according to the welding instructions of the material manufacturer and the
national standards or guidelines. Check the test welding. Adapt the welding temperature (welding
parameters, page 13) as required.
Operating Instructions
Positioning device
•Raise the hot-air blower (3) with the swivel lever (19) as high as it will go. The ball press screw of the
transportation safety device for the hot-air blower (16) must lock in place.
• Position the welding machine on the overlap of the material to be welded. To do this, the external edge of the
drive/pressure roller (6) and the guide roller (20) must fit with the overlap edge of the welding material.
25
24
26
27
12
a= 40 – 50mm (1.6 – 2.0 inch)
b= 1 – 2mm (0.04 – 0.08 inch)
a
b

16
•Set welding parameters, see page 13.
•Allow welding temperature to be reached, display 3, see page 14.
• Swivel hot-air blower (3) up to the stop using swivel lever (19). The welding process starts automatically via
automatic drive.
•Check welding process, see page 14.
•If necessary, correct welding parameters, see page 13.
• After welding, raise the hot-air blower (3) with the swivel lever (19) as high as it will go. The ball press
screw of the transportation safety device for the hot-air blower (16) must lock in place.
•The welding process will stop automatically.
• After finishing welding turn off the heating with buttons (by pressing them simultaneously).
• Allow the hot-air blower (3) to cool.
•Switch off tool at main switch (17).
Disconnect power supply cord (2) form the line/mains.
230
400
Welding process
• Only Leister accessories should be used.
• Interim weight Article no. 107.067 • Lifting device Article no. Nr. 115.057
• Leister Technologies AG and its authorised Service Centres offer free welding courses and training.
• Informationen below www.leister.com.
• Clean the tool's air filter (13) with a brush when dirty.
• Clean welding nozzle (4) with wire brush.
• Check power supply cord (2) and plug for electrical and mechanical damage.
•
The tool must be checked at an authorised Service Centre if "maintenance; servicing" appears on display (15)
• Repairs should only be carried out by authorised Leister Service Centres. They guarantee a correct and
reliable repair service within 24 hours, using original spare parts in accordance with the circuit diagrams
and spare parts lists.
• For this tool, the guarantee or warranty rights granted by the relevant distributor/seller shall apply. In case
of guarantee or warranty claims any manufacturing or workmanship defects will either be repaired or re-
placed by the distributor at its discretion. Warranty or guarantee rights have to be verified by an invoice or
a delivery document. Heating elements shall be excluded from warranty or guarantee.
• Additional guarantee or warranty claims shall be excluded, subject to mandatory provisions of law.
• Warranty or guarantee shall not apply to defects caused by normal wear and tear, overload or improper
handling.
• Warranty or guarantee claims will be rejected for tools that have been altered or changed by the purcha-
ser.
Warranty
Accessories
Training
Service and Repair
Maintenance
H+

17
Leister UNIROOF E
Soudeuse automatique à air chaud
• Soudage par recouvrement de lés de toiture en PVC, TPO, ECB, EPDM et CSPE pour les zones près des
bords.
• Soudure par recouvrement de feuilles et de tissus enduits.
• Largeur de la soudure 40 mm (1.6 inch).
Application
Instructions d’utilisation à lire très attentivement avant mise en marche et à conserver
pour dispositions ultérieures.
Instructions d’utilisation (Traduction de la notice d’utilisation originale)
F
Danger mortel à l’ouverture de l’appareil, par le dégagement de composants et
de raccords conducteurs. Débrancher la fiche du secteur avant toute ouverture de
l’appareil.
Risque d’incendie et d’explosion en cas d’utilisation inappropriée des
appareils à air chaud, en particulier à proximité de matières inflammables
et de gaz explosifs.
L’appareil doit faire l’objet d’une observation continuelle pendant son
fonctionnement.
La chaleur peut atteindre des matières inflammables situées hors de la visibilité.
La machine ne doit être utilisée que par des spécialistes qualifiés ou sous leur
surveillance. Les enfants ne sont pas autorisés d’utiliser cette machine.
En cas d’emploi de l’appareil sur des chantiers, utiliser obligatoirement un
interrupteur FI pour garantir la sécurité des personnes.
La tension nominale indiquée sur l’appareil doit correspondre à la tension du
secteur. EN 61000-3-11; Zmax = 0.139 + j 0.087 . Ci nécessaire, consulter
votre distributeur d’électricité.
Risque de brûlure! Ne pas toucher au tuyau de l’élément chauffant, ni à la buse
s’ils sont encore chauds. Laisser refroidir l’appareil. Ne pas diriger le jet d’air chaud
ni vers les personnes ou les animaux.
Protéger l’appareil de l’humidité.
FI
230
120
Avertissement
Precautions
Brancher l’appareil sur une prise pourvue d’une mise à la terre.
Toute interruption du contact à la terre ayant lieu dans l’appareil ou à l’extérieur
peut s’avérer dangereuse! En cas d’utilisation de rallonge, n’employer que des
rallonges munies du contact à la terre!

18
Caractéristiques techniques
Leister Technologies AG, Galileo-Strasse 10, CH-6056 Kaegiswil/Suisse confirme que ce produit
correspond, en ce qui concerne la conception et le modèle type dans la version commercialisée par
notre entreprise, aux réglementations figurantdans les directives européennes désignées ci-dessous
Directives: 2006/42
2004/108 (jusqu’au 19.04.2016), 2014/30 (à partir du 20.04.2016)
2006/95 (jusqu’au 19.04.2016), 2014/35 (à partir du 20.04.2016)
2011/65
Normes harmonisées: EN 12100, EN 55014-1, EN 55014-2, EN 61000-6-2, EN 61000-3-2,
EN 61000-3-11 (Zmax), EN 62233, EN 60335-1, EN 60335-2-45, EN 50581
Kaegiswil, 04.01.2016
Bruno von Wyl, CTO Andreas Kathriner, GM
Conformité
Elimination de déchets
Les outils électriques, les accessoires et les emballages doivent être recyclés en respectant l’en-
vironnement. Pour les pays de l’UE uniquement : ne pas jeter les outils électriques avec les
déchets ménagers !
Tension V~ 230 120 V~ 230 120
Fréquence Hz 50 / 60 50 / 60 Hz 50 / 60 50 / 60
Puissance W 2900 1800 W2900 1800
Température °C 80 – 600 °F 176 – 1112
Débit air l/min. max. 300 l/min. max. 300
Entraînement m/min. 1.0 – 5.0 ft/min. 3.3 – 16.4
Niveau sonsore LpA(dB) 67 LpA (dB) 67
Dimensions L × L × H mm 420 280 210 inch 16.511.0 8.3
Poids kg 15.4 lbs 34
Signe de conformité 2
Classe de protection I 1
Sous réserve de modifications techniques

19
Description de l’appareil
Composants principaux
1Boîtier/châssis
2Câble d’alimentation secteur
3Soufflerie d’air chaud
4Buse de soudage
5Tuyau de raccordement
6Rouleau de pression/ d’entraînement
7Courroie
8Rouleau d’inversion
9Rouleau d’entraînement
10 Roulette de guidage
11 Poignée de transport
12 Support pour câble d’alimentation secteur
13 Filtre à air
14 Régulateur d'air manuel
15 Ecran
16 Sécurité de transport pour la soufflerie à air chaud
23 Poids supplémentaire
Eléments de commande
17 Interrupteur principal
18 Touches
19 Levier de pivotement
Automatisme de démarrage
21 Vis de commande
22 Vis sans tête
Dispositif de guidage
20 Rouleau de guidage
24 Partie inférieure de la manette de guidage
25 Levier de blocage Partie supérieure de la
manette de guidage
26 Vis de levier Partie inférieure de la manette de
guidage
27 Partie supérieure de la manette de guidage
13
14
9
22 21
1
2
3
4
5
6
7
8
10
11
12
15
18
16
23
17
19
20
24
25
27
26

20
Description du fonctionnement
• Système de chauffage la température de l'air chaud est réglable en continu et régulée électroniquement.
• Entraînement réglable en continu et régulée électroniquement. Le circuit de régulation est conçu afin que la
vitesse de soudage réglée reste constante lors de variations de tension.
• Pression d'assemblage  la pression d'assemblage est appliquée sur le lé par le propre poids de la machine
et les poids supplémentaires (23) via le rouleau d'entraînement/de pression (6).
• Protection anti-redémarrage l'entraînement et le chauffage restent éteints après une interruption de
courant.
• L'indication ci-dessous apparaît sur l'écran (15) après actionnement du interrupteur principal (17).
Pour désactiver la protection anti-redémarrage, il est nécessaire d'appuyer sur la touche située sur le
clavier (18).
• Sécurité de transport pour la soufflerie à air chaud (16)
Lors du transport, la soufflerie à air chaud (3) est sécurisée en position de repos par une vis à billes réglable.
For unlock press button
M
Chauffe Le curseur clignote
sur l’affichage
H
• Température de soudage
Réglez la température de soudage à l'aide des touches , . La température à régler dépend du
matériau et de la température ambiante. La valeur de consigne réglée est affichée sur l'écran. Mettez en marche
le chauffage à l'aide des touches et (appuyez simultanément). Temps de chauffage env. 5 minutes.
+
–
H
MARCHE/ARRET
Réglage de la valeur de consigne
–+
+
&
H
Paramètres de soudage
H+
Entraînement
MARCHE/ARRET
Réglage de la valeur de consigne
–+
M
• Vitesse de soudage
Réglez la vitesse de soudage à l'aide des touches selon le matériau à souder et la température
ambiante. La valeur de consigne réglée est affichée sur l'écran (15).
+
–
M
