Leister GEOSTAR G5 User manual

GEOSTAR
G5 / G7
Leister Technologies AG
Galileo-Strasse 10
CH-6056 Kaegiswil/Switzerland
Tel. [phone]
Fax [phone]
www.leister.com
[email protected]
®
DGB F

Deutsch Bedienungsanleitung 3
D
English Operating Instructions 33
Français Instructions d’utilisation 63
GB
F

Bedienungsanleitung (Original-Bedienungsanleitung)
D
Leister GEOSTAR G5/G7
Heizkeil-Schweissautomat
3
Bedienungsanleitung vor Inbetriebnahme aufmerksam
lesen und zur weiteren Verfügung aufbewahren.
Mehr Informationen über GEOSTAR und myLeister finden Sie auf www.Leister.com
Wir gratulieren Ihnen zum Kauf eines Heizkeil-Schweissautomaten GEOSTAR.
Sie haben sich für einen erstklassigen Heizkeil-Schweissautomat entschieden, der aus hochwertigen Materialien
besteht. Dieses Gerät wurde nach den neuesten Schweisstechnologien entwickelt und produziert. Jeder GEOSTAR
wird einer strengen Qualitätskontrolle unterzogen, bevor er das Werk in der Schweiz verlässt.
• GEOSTAR G5/G7
Überlappschweissen und Konfektionieren von Folien und Dichtungsbahnen.
Überlappbreite max. 150 mm.
• Nahtform
Es werden Schweissnähte gemäss DVS* 2225 Teil 1 und Teil 4, ASTM, TWI und weiteren nationalen Standards
hergestellt.
Andere Abmessungen nach Bedarf möglich.
*DVS: Deutscher Verband für Schweisstechnik
Anwendung
GEOSTAR G5 Material Materialstärke Richtwert
Kupfer PE-HD, PE-LD, PP, TPO, FPO 0.8 – 3.0 mm
Stahl PVC-P 0.8 – 3.0 mm
Für das Verschweissen von Materialien aus PVC muss ein dafür vorgesehener Gerätetyp mit Stahlkeil
verwendet werden.
Weitere Materialien auf Anfrage
GEOSTAR G7 Material Materialstärke Richtwert
Kupfer PE-HD, PE-LD, PP, TPO, FPO 1.0 – 3.0 mm
Stahl PVC-P 1.0 – 3.0 mm

4

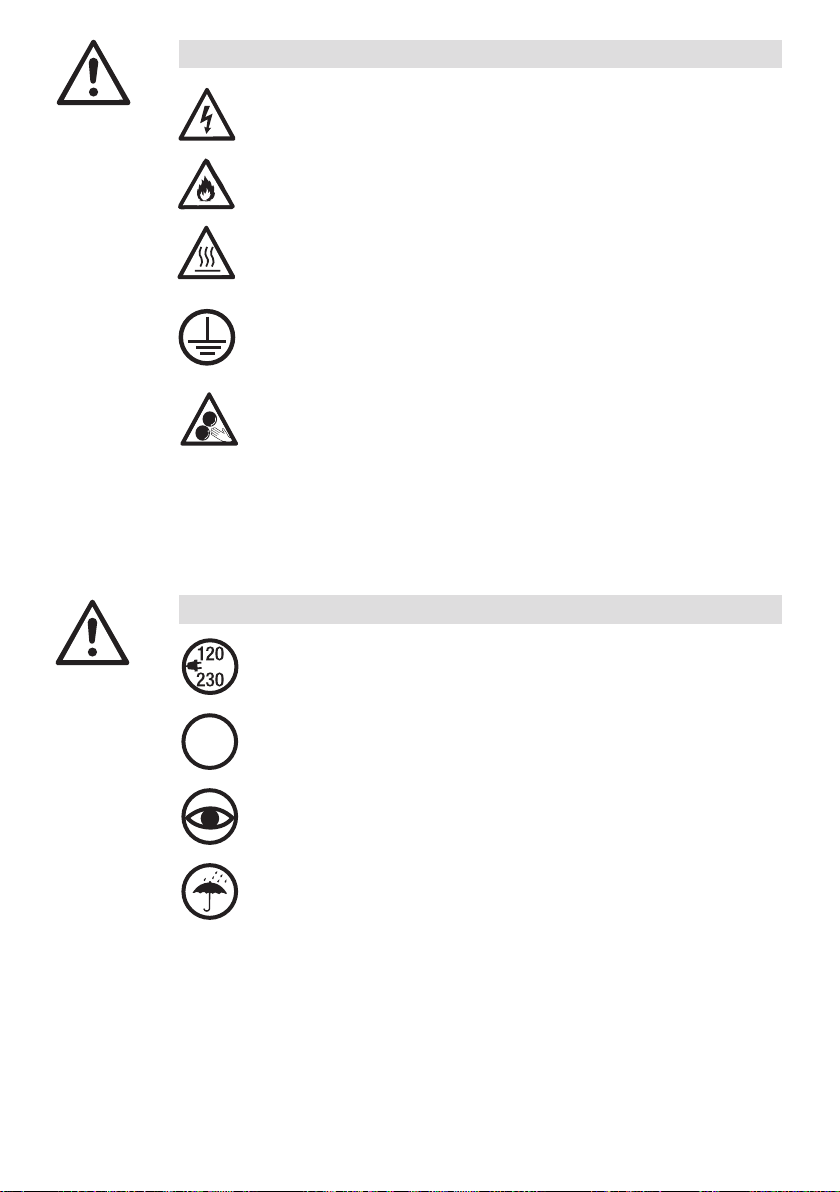

Lebensgefahr beim Öffnen des Gerätes, da spannungsführende Komponenten
und Anschlüsse freigelegt werden. Vor dem Öffnen des Gerätes Netzstecker aus
der Steckdose ziehen.
Feuer- und Explosionsgefahr bei unsachgemässem Gebrauch von Heizkeilge-
räten, besonders in der Nähe von brennbaren Materialien und explosiven Gasen.
Warnung
Verbrennungsgefahr! Heizkeil nicht in heissem Zustand berühren.
Gerät abkühlen lassen.
Gerät an eine Steckdose mit Schutzleiter anschliessen. Jede Unterbrechung des
Schutzleiters innerhalb oder ausserhalb des Gerätes ist gefährlich!
Nur Verlängerungskabel mit Schutzleiter verwenden!
Bewegliche Teile dürfen nicht berührt werden. Es besteht die Gefahr von
ungewolltem Erfassen und Einziehen.
FI-Schalter ist beim Einsatz des Gerätes auf Baustellen für den Personenschutz
dringend erforderlich.
FI
Gerät vor Feuchtigkeit und Nässe schützen.
Gerät muss beobachtet betrieben werden. Wärme kann zu brennbaren Materialien
gelangen, die sich ausser Sichtweite befinden.
Gerät darf nur von ausgebildeten Fachleuten oder unter deren Aufsicht benützt
werden. Kindern ist die Benützung gänzlich untersagt.
Nennspannung, die auf dem Gerät angegeben ist, muss mit der Netzspannung
übereinstimmen.
Bei Ausfall der Netzspannung muss der Hauptschalter ausgeschaltet werden.
Vorsicht

5
Leister Technologies AG, Galileo-Strasse 10, CH-6056 Kägiswil/Schweiz bestätigt, dass dieses Produkt in der
von uns in Verkehr gebrachten Ausführung die Anforderungen der folgenden EG-Richtlinien erfüllt.
Richtlinien: 2006/42, 2014/30, 2014/35, 2011/65
Harmonisierte Normen: EN 12100, EN 55014-1, EN 55014-2, EN 61000-6-2, EN 61000-3-2,
EN 61000-3-3, EN 62233, EN 60335-1, EN 60335-2-45, EN 50581
Kägiswil, 18.05.2018
Bruno von Wyl, CTO Christoph Baumgartner, GM
Konformität
Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung
zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Entsorgung
Technische Daten
Gerätetyp GEOSTAR G5 GEOSTAR G5 GEOSTAR G7
* Spannung V~ 120 200 / 220 – 240 220 – 240
Leistung W 1800 2800 2800
Frequenz Hz 50 / 60 50 / 60 50 / 60
Temperatur, stufenlos °C
°F 80 – 460 176 – 788 80 – 460 176 – 788 80 – 460 176 – 788
Antrieb langsam, stufenlos m/min
ft./min 0.8 – 6 2.6 – 19.6 0.8 – 6 2.6 – 19.6 0.8 – 7 2.6 – 22.9
Antrieb schnell, stufenlos m/min
ft./min 1.5 – 12 4.9 – 39.3 1.5 – 12 4.9 – 39.3 1.5 – 12 4.9 – 39.3
Fügekraft max. N/lbs 1500 / 337 1500 / 337 1500 / 337
Emissionspegel LpA (dB) 60 60 60
Masse (L × B × H) mm 482 × 278 × 269 482 × 278 × 269 482 × 278 × 269
Gewicht (ohne Netzkabel) kg/lbs 16.4 / 36.2 16.4 / 36.2 17.7 / 39
Konformitätszeichen
Schutzklasse I
Gerät G5 G7
Heizkeillänge mm 90 130
Breite Heizkeil mm 50 50
Schweissnahtbreite mm 2 × 11 2 × 15 2 × 15
Technische Änderungen vorbehalten. Weitere Versionen auf Anfrage
* Anschlussspannung nicht umschaltbar

16
15
20
19
21
11
3
7
10
9
8
12
65
4
1
18
2
22
13
14 15 17

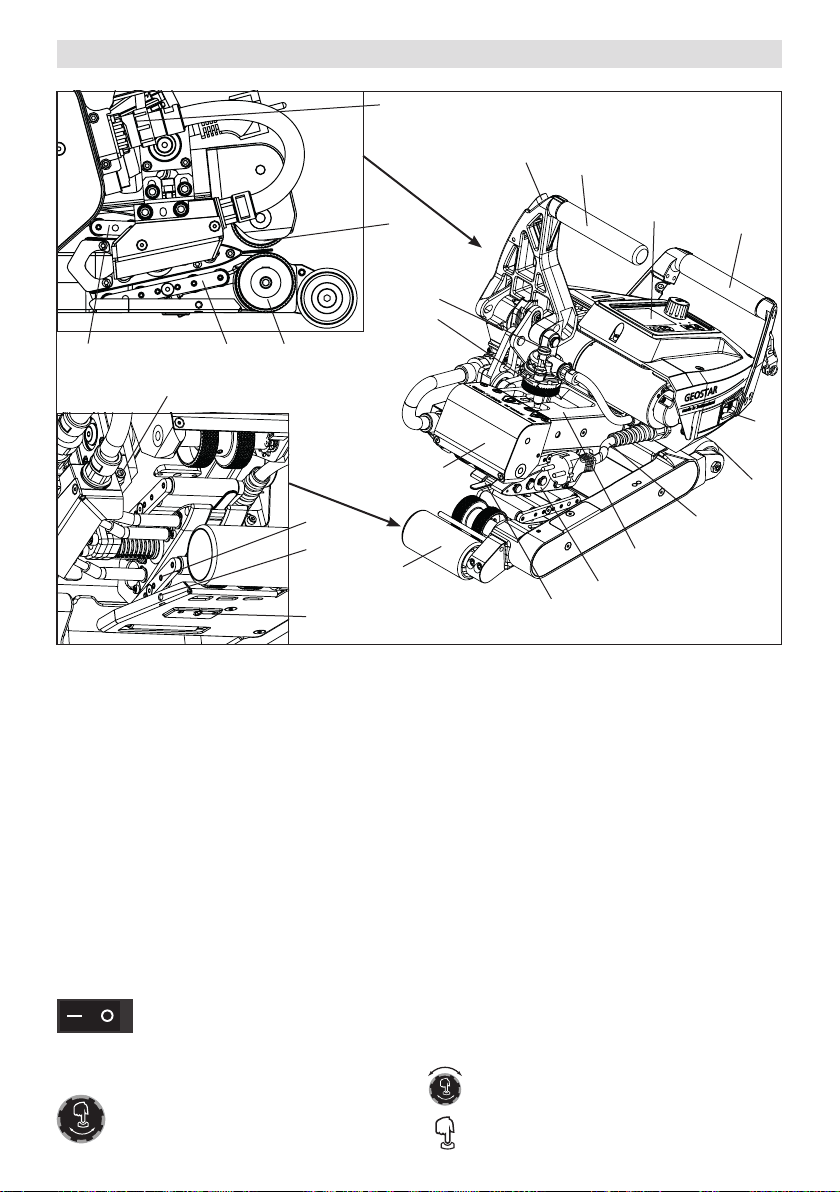

Gerätebeschreibung
6
Bedieneinheit (3)
Zum Ein-/Ausschalten des Heizkeil-Schweissautomats GEOSTAR
«e-Drive»
Der «e-Drive» dient als Navigator.
Er hat zwei Funktionen:
Nach links oder rechts drehen, um
diverse Menüs oder Werte einzustellen.
Drücken, um zu bestätigen oder zu
aktivieren.
Hauptschalter (2)
1. Netzanschlussleitung
2. Hauptschalter
3. Bedieneinheit
4. Spannarm
5. Heizkeil
6. Schleppzunge
7. Spannhebel
8. Einstellring Fügekraft
9. Sicherungsbolzen-Fügekraft
10. Arretierung-Spannhebel
11. Handgri
12. Laufrolle hinten
13. Heizkeil-Stecker
14. Kontaktiersystem oben
15. Kontaktiersystem unten
16. Obere Antriebs-/Andrückrolle
17. Untere Antriebs-/Andrückrolle
18. Laufrolle vorne
19. Verstellschraube Kontaktiersystem unten
20. Arretierungsschraube Kontaktiersystem unten
21. Arretierungsschraube Heizkeil
22. Pendelkopf

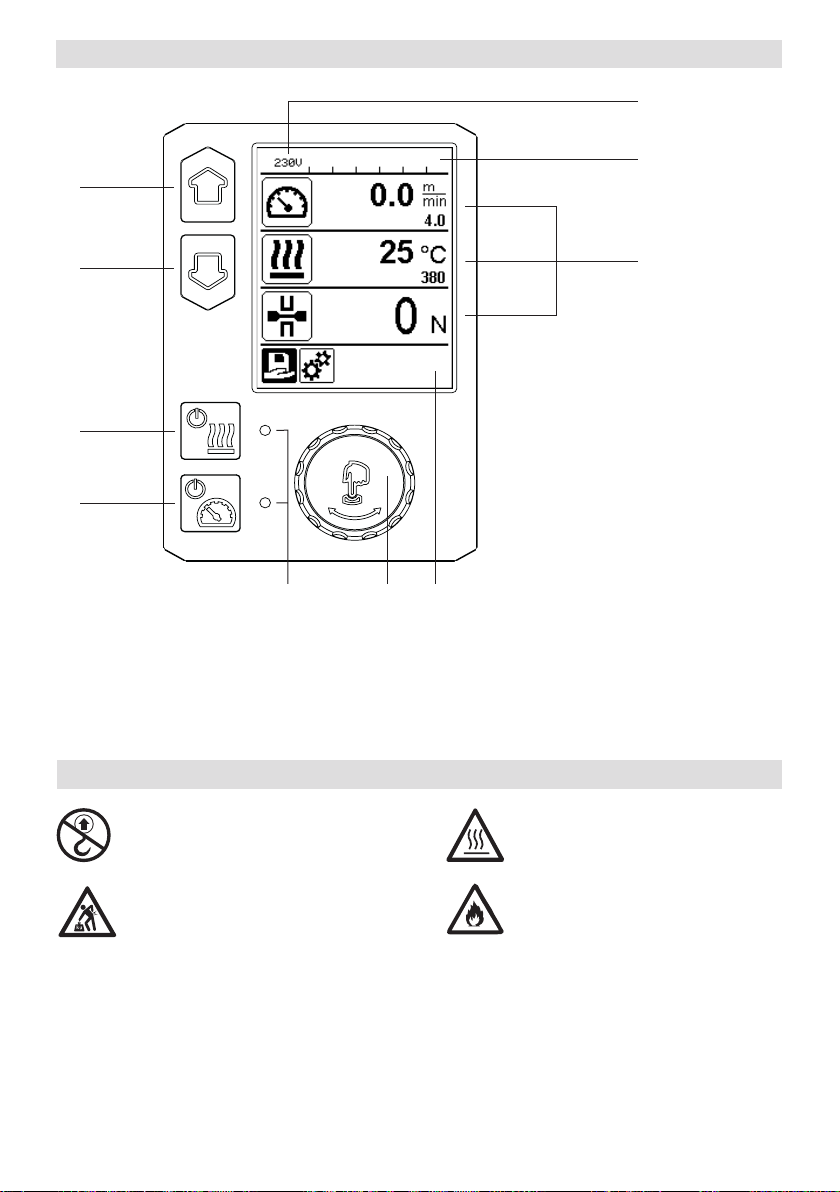

Bedieneinheit
7
27
35
36
34
3332
28
29
30
31
Für den Transport der Maschine muss
ein geeignetes Transportmittel ver-
wendet werden.
Für den Transport muss der
Heizkeil (5) abgekühlt sein.
Keine brennbaren Materialien
in der Transportbox lagern
Transport
Handgrie am Gerät und Traggrie der
Transportbox nicht für den Transport
mit dem Kran verwenden.
27. Taste "Auf"
28. Taste "Ab"
29. Taste Heizung "Ein/Aus"
30. Taste Antrieb "Ein/Aus"
31. Status-LED
32. «e-Drive»
33. Funktionsanzeige
34. Arbeitsanzeige
35. Statusanzeige "Bereich 1"
36. Statusanzeige "Bereich 2"

Status LED-Anzeige "Antrieb"
8
Das LED der Taste Antrieb "Ein/Aus" (30) zeigt den Zustand des Antriebs an, wenn sie wie vorgesehen arbeitet.
LED-Status (31)
Antrieb Ein/Aus (30) Zustand Ursache
LED aus Antrieb ist ausgeschaltet.
LED dauernd grün Antrieb ist eingeschaltet.
Tritt während des Betriebes des Antriebs eine Warnmeldung in der Statusanzeige Bereich 2 (36) auf oder eine
Fehlermeldung in der Arbeitsanzeige (34), wird diese wie folgt dargestellt:
LED blinkt rot Antrieb Strombegrenzung ist aktiv. Siehe Warnung und Fehlermeldung.
LED dauernd rot Antrieb hat einen Fehler. Siehe Warnung und Fehlermeldung.
Bedieneinheitsbeschreibung
Tastaturmodus Aktuelle Auswahl
Arbeitsanzeige
Aktuelle Auswahl
Funktionsanzeige
Aktuelle Auswahl
Setup-Menü
Auf (27)
Ab (28)
Verändern der Position
innerhalb der Arbeits-
anzeige.
Wechseln von
Funktionsanzeige in
Arbeitsanzeige.
Verändert die Position
innerhalb des Setup-Menüs.
Heizung
Ein/Aus (29) Schaltet Heizung
ein/aus
Schaltet Heizung
ein/aus Keine Funktion
Antrieb
Ein/Aus (30) Schaltet Antrieb
ein/aus
Schaltet Antrieb
ein/aus Keine Funktion
LED-Status (31)
Heizung Ein/Aus (29) Zustand Ursache
LED aus Heizung ist ausgeschaltet.
LED blinkt grün Heizung ist eingeschaltet. Temperatur ist
ausserhalb des Toleranzbandes.
LED dauernd grün Heizung ist eingeschaltet. Temperatur ist
innerhalb des Toleranzbandes.
Tritt während des Betriebes der Heizung eine Warnmeldung in der Statusanzeige Bereich 2 (36) auf oder eine
Fehlermeldung in der Arbeitsanzeige (34), wird diese wie folgt dargestellt:
LED blinkt rot Warnmeldung der Heizung Siehe Warnung und Fehlermeldung.
LED dauernd rot Fehlermeldung der Heizung Siehe Warnung und Fehlermeldung.
Status LED-Anzeige "Heizung"
Das LED bei der Taste Heizung "Ein/Aus" (29) zeigt die Zustände der Heizung an.

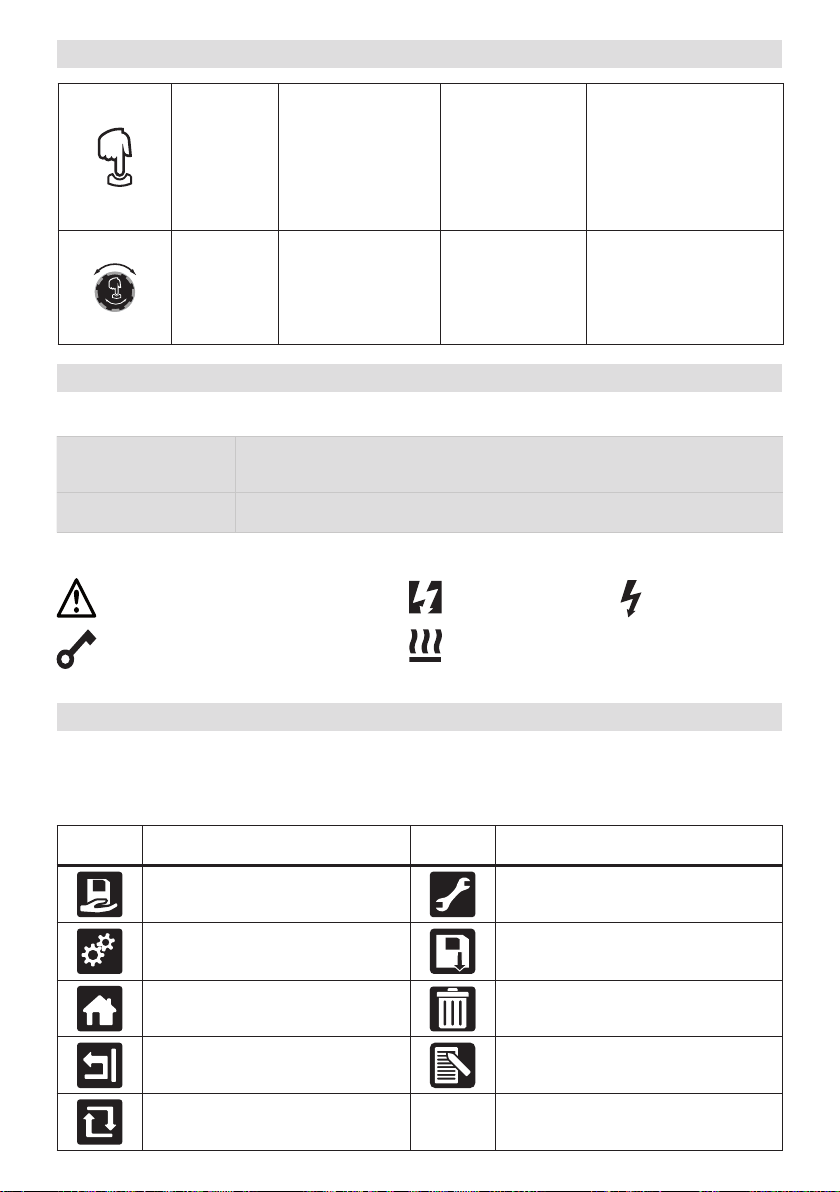

Displaybeschreibung
Funktions- und Arbeitsanzeige
9
• In der Funktions- und Arbeitsanzeige wird immer das markiert dargestellte Feld/Symbol der aktuellen Auswahl
definiert.
Symbol Bedeutung Symbol Bedeutung
Freie und vordefinierte Profile
auswählen
Service Menü
(nur über Passworteingabe verfügbar)
Einstellungen Speichern
Zurück zur Arbeitsanzeige
(direktes Verlassen eines Menüs) Ausgewählte Position löschen
Eine Ebene zurück Ausgewählte Position bearbeiten
Einstellungen oder Stundenzähler
zurücksetzen
Funktionsanzeige (33)
Bedieneinheitsbeschreibung
Name des
abgespeicherten Wertes Aktuell ausgewähltes Profil. Bei Profilnamen mit mehr als 6 Zeichen werden zuerst die ersten 6 Zeichen angezeigt, anschliessend die verbleibenden Zeichen.
230 V Aktuell am Netzstecker anliegende Netzspannung.
Unterspannung Überspannung
Heizung
(nur bei aktivierter Heizung)
Warnung vorhanden
(s. Kap. Warnung & Fehlermeldungen)
Tastensperre
(nur bei aktiver Tastensperre)
Statusanzeige "Bereich 1" (35)
Statusanzeige "Bereich 2" (36)
«e-Drive»
(32) drücken
Eingestellter Wert wird
direkt übernommen
und die Auswahl
springt direkt in die
Funktionsanzeige
zurück.
Ausgewählte
Funktion wird
ausgeführt.
Anwählen der markierten
Position.
«e-Drive»
(32) drehen
Einstellen der ge-
wünschten Sollwerte
in 5 °C bzw.
0.1 m/min-Schritten
Verändern der
Position in der
Funktionsanzeige.
• Verändert die Postion in-
nerhalb des Setup-Menüs
• Einstellen des Wertes der
angewählten Postion

Funktions- und Arbeitsanzeige
10
Symbol Bedeutung
Geschwindigkeit Antrieb [m/min/ft./min]
Geschwindigkeit Antrieb gesperrt [m/min/ft./min]
Heizkeiltemperatur [°C/°F]
Fügekraft [N/lbf]
Informationsfenster
Geräte im Standby-Modus. Nach Ablauf des Zählers wird die Heizung ausgeschaltet.
Gerät hat einen Fehler. Zusätzlich erscheint ein Fehlercode
(Gerät nicht mehr einsatzbereit). Autorisierte Service-Stelle kontaktieren.
Siehe Kapitel "Warnungen und Fehlermeldungen"
Warnung:
Siehe Kapitel "Warnungen und Fehlermeldungen"
380
160 °C
Der Pfeil nach oben und der Fortschrittsbalken zeigen an, dass der Sollwert
(Markierung im Fortschrittsbalken) noch nicht erreicht ist (zu kalt). Der blinkende
Wert ist der Ist-Wert. Der Wert neben dem Fortschrittsbalken ist der eingestellte
Soll-Wert.
390 °C
380
Der Pfeil nach unten und der Fortschrittsbalken zeigen an, dass der Sollwert (Mar-
kierung im Fortschrittsbalken) noch nicht erreicht ist (zu heiss). Der blinkende Wert
ist der Ist-Wert. Der Wert neben dem Fortschrittsbalken ist der eingestellte Soll-Wert.
385 °C
380
Ist "Set Values" aktiviert, wird die Ist-Temperatur (gross) und die Soll-Temperatur
(klein) dargestellt. Standard-Einstellung ab Werk.
°C
380 Ist "Set Values" deaktiviert, erscheinen im Betrieb nur die Ist-Werte (gross) ansons-
ten nur die Soll-Werte (gross).
Arbeitsanzeige (34)

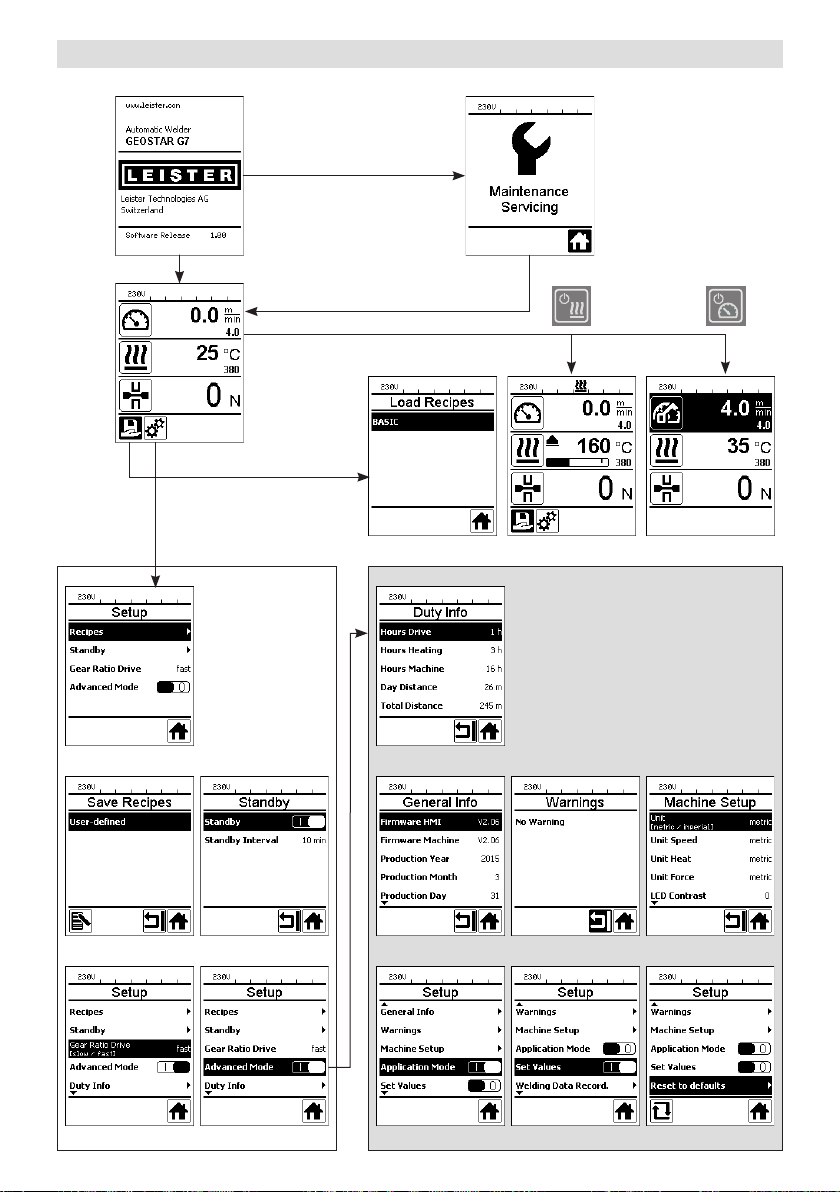

Übersicht der Arbeitsanzeige
11
Aufstartanzeige
Anzeige beim Aufstart mit
Software-Release und Ge-
rätetyp.
Wartungsservice
Ist der Wartungsinter-
vall für das Gerät erreicht,
erscheint nach der Auf-
startanzeige "Maintenance
Servicing". Die Anzeige
verschwindet automatisch
nach 10 Sek. oder kann
durch Drücken des
«e-Drive» bestätigt
werden. Das Gerät muss
zwingend zu Ihrer Service-
stelle gebracht werden.
Startanzeige
In der Startanzeige werden
alle Soll- und Ist-Werte
angezeigt. Die Heizung ist
noch nicht eingeschaltet.
Es können alle Soll-Werte
eingestellt werden.
Aufstartanzeige
Schweissen
Anzeige während des
Aufheizvorgangs.
Rezeptauswahl
Wählen Sie ein von Ihnen
definiertes Rezept aus. Die
Rezeptauswahl ist unter
Kapitel "Load Recipe" de-
tailliert beschrieben.
Einstellung
In der Grundeinstellung ge-
langen Sie über das Menü
"Setup" in die Rezeptspei-
cherung, Standbyfunktion
und Getriebeübersetzung
Antrieb. Durch Auswäh-
len des "Advanced Mode"
stehen diverse weitere Ein-
stellungsmöglichkeiten zur
Verfügung.
Freie Rezept definieren
Die freie Rezeptspeiche-
rung ist unter dem Kapitel
"Save Recipes" beschrie-
ben.

Übersicht der Arbeitsanzeige
12
Bereitschaft
Standby-Modus ist akti-
viert. Ist der Motor aus-
geschaltet, die Heizung
aktiviert und wird während
der unter "Standby Inter-
vall" definierten Zeit keine
Taste betätigt, wechselt
das Gerät automatisch in
die Standby-Anzeige. Wird
während den folgenden
180 Sek. der «e-Drive»
nicht gedrückt, schal-
tet die Heizung automa-
tisch ab. Anschliessend
erscheint auf dem Dis-
play "Standby". Wird der
«e-Drive» gedrückt,
wird in den Arbeitsmodus
gewechselt.
In der Werkseinstellung ist
der Standby-Modus deak-
tiviert.
Gear Ratio Drive
Der Wert (slow/fast) muss
mit der Kettenräderanord-
nung im Getriebekasten
übereinstimmen. Kapitel
"Getriebestufe wechseln"
Show Duty Info
Hours Drive:
Aktuelle Laufzeit des
Antriebes
Hours Heating:
Aktuelle Laufzeit der
Heizung
Hours Machine:
Aktuelle Laufzeit der
Maschine
Day Distance:
Aktuell zurückgelegte
Distanz (rückstellbar)
Total Distance:
Gesamthaft zurückgelegte
Distanz.
Show General Info
Firmware HMI:
Software-Version der
Display-Einheit
(Kommunikationsmodul).
Firmware Machine:
Software-Revision
Production Info:
Angaben zu Produktions-
zeitpunkt und Produkti-
onsnummer
Warnungsanzeige
Liegt eine Warnung vor,
wird dies in der Statusan-
zeige durch das Symbol
signalisiert. Im Menü
"Warnings" finden Sie ge-
nauere Angaben zur aktu-
ellen Warnung.

Übersicht der Arbeitsanzeige
13
Set Values
Ist "Set Values" aktiviert,
werden die Ist-Werte gross
und die Soll-Werte klein
dargestellt.
Werkseinstellung aktiviert.
Reset to defaults
Wird das Menü "Reset
to defaults" ausgewählt
und durch Auswählen der
Funktion bestätigt, werden
sämtliche Kundenspezi-
fischen Profile gelöscht.
Einstellungen, welche über
das Setup-Menü verän-
dert wurden, werden auf
Werkseinstellung zurück-
gesetzt.
Machine Setup
Unit:
Einstellen der verwen-
deten Einheit (metrisch/
imperial)
Unit Speed:
Einstellen des LCD Kon-
trastes
Unit Heat:
Einstellung der Display-
Hintergrundbeleuchtung
Unit Force:
Einstellung der Tastatur-
Hintergrundbeleuchtung
Application Mode
Ist der "Application Mode"
aktiviert, erscheinen in der
Arbeitsanzeige (34)
detaillierte Angaben zur
Antriebs- und Heizauslas-
tung.

1
Menü-Führung
14
Nur im "Advanced Mode" verfügbar

Arbeitsumgebung/Sicherheit
Verlängerungskabel
Schweissvorbereitung
15
Das Gerät darf nur im Freien oder in gut belüfteten Räumen eingesetzt werden. Achten Sie darauf, das Material
beim Schweissprozess nicht zu verbrennen.
Konsultieren und befolgen Sie das Material-Sicherheits-Datenblatt des Herstellers.
• Bei Verwendung von Verlängerungskabeln auf den Mindest-
querschnitt achten.
• Verlängerungsleitung muss für den Einsatzort (z.B. im Freien)
zugelassen und entsprechend gekennzeichnet sein.
• Bei Verwendung eines Aggregates zur Energieversorgung gilt
für dessen Nennleistung: 2 × Nennleistung Heizkeil-Schweis-
sautomat und ausgerüstet mit FI-Schalter.
• Aggregat muss geerdet sein.
• Überlappungsbreite max. 150 mm
• Dichtungsbahnen müssen zwischen der Überlappung sowie der Ober- und Unterseite sauber und trocken sein.
Der Heizkeil-Schweissautomat kann während Arbeitsunterbrüchen oder zum Abkühlen in drei verschiedene
Positionen platziert werden. Der Spannhebel muss dabei arretiert sein.
Vor Inbetriebnahme Netzanschlussleitung (1) und Stecker sowie Verlängerungskabel auf
elektrische und mechanische Beschädigung überprüfen. Nur Verlängerungskabel mit
Schutzleiter verwenden.
Der Heizkeil-Schweissautomat darf nicht in explosionsgefährdeter bzw. entzündbarer
Umgebung eingesetzt werden. Auf sicheren Stand bei der Arbeit achten. Netzanschluss-
leitung (1) muss frei beweglich sein und darf den Anwender oder Dritte bei der Arbeit
nicht behindern.
Heizkeil-Schweissautomat auf eine horizontale, feuerfeste Unterlage stellen und genü-
gend Abstand zu brennbaren Materialien und explosiven Gasen vorsehen!

4
19
5
20
10 7
8
9
11
Einstellen der Schweissparameter
16
A. Arretierung-Spannhebel (10) drücken und Spannhebel (7) nach oben schwenken, bis die Arretierung ein-
rastet und dazu mit der anderen Hand den Schweissautomat am Handgri (11) festhalten. Sicherungsbol-
zen-Fügekraft (9) durch Ziehen und 90° Drehen entriegeln. Spannarm (4) mittels Einstellring Fügekraft (8)
auf die maximale Önung einstellen.
B. Im ungespannten Zustand die Arretierungsschraube Kontaktierungssystem unten (20) lösen. Verstell-
schraube Kontaktiersystem unten (19) mittels Inbusschlüssel 4 mm vom Heizkeil (5) genügend wegschrau-
ben.
ACHTUNG!
Heizkeil wurde in der Werkseinstellung auf 2 mm-Membranen eingestellt.
Zum Einstellen muss der Heizkeil (5) abgekühlt sein.
Quetschgefahr beim Schliessen des Spannarmes (4).
Fügekraft und Kontaktiersystem
GEOSTAR mit Hauptschalter (2) ausschalten und vom Netz trennen.

14 15
2 4
103 7 8
17
16
10
7
8
45
11
11
Einstellen der Schweissparameter
17
C. Teststreifen (untere und obere Membrane) des zu verschweissenden Materials zwischen die obere und untere
Antriebs-/Andrückrolle (16/17) und zwischen oberes und unteres Kontaktiersysem (14/15) und Heizkeil
(5) einfahren. Arretierung Spannhebel (10) drücken und Spannarm (4) mittels Spannhebel (7) schliessen
und dazu mit der anderen Hand den Schweissautomat am Handgri (11) festhalten. Den Einstellring Füge-
kraft (8) so weit drehen, bis die Andrückrollen das zu verschweissende Material leicht touchieren.
D. GEOSTAR ans Netz anschliessen und Hauptschalter (2) einschalten. Arretierung-Spannhebel (10) drücken
und Spannhebel (7) nach oben schwenken, bis der Arretierungs-Spannhebel (10) einrastet und dazu mit der
anderen Hand den Schweissautomat am Handgri (11) festhalten. Einstellring Fügekraft (8) im geönetem
Zustand drehen, bis die Fügekraft auf der Bedieneinheit (3) bei gespanntem Spannarm (4) und eingelegtem
Teststreifen mit dem gewünschten Wert übereinstimmt.
ACHTUNG!
Bei Überschreitung der maximalen Fügekraft von 1500 N können mechanische
Beschädigungen auftreten.
Bewegliche Teile dürfen nicht berührt werden. Es besteht die Gefahr von
ungewolltem Erfassen und Einziehen.

14
5
19
20
19
15
2
18
Einstellen der Schweissparameter
E. Hauptschalter (2) ausschalten und GEOSTAR vom Netz trennen. Im gespannten Zustand das Kontaktiersys-
tem unten (15) mit der Verstellschraube Kontaktiersystem unten (19) in Richtung Heizkeil (5) schrauben,
bis der untere Teststreifen den Heizkeil (5) touchiert. Anschliessend eine Umdrehung mit der Verstellschrau-
be Kontaktiersystem unten (19) in Richtung Heizkeil (5) durchführen, damit das Kontaktiersystem oben
(14) vorgespannt ist.
F. Verstellschraube Kontaktiersystem unten (19) muss durch die Arretierungsschraube Kontaktiersystem
unten (20) arretiert werden.
10
7
11
G. Arretierung-Spannhebel (10)
drücken und Spannhebel (7) nach
oben schwenken, bis der Arretie-
rung-Spannhebel (10) einrastet
und dazu mit der anderen Hand den
Schweissautomat am Handgriff
(11) festhalten. Teststreifen entfer-
nen. Maschine ist einsatzbereit.

19

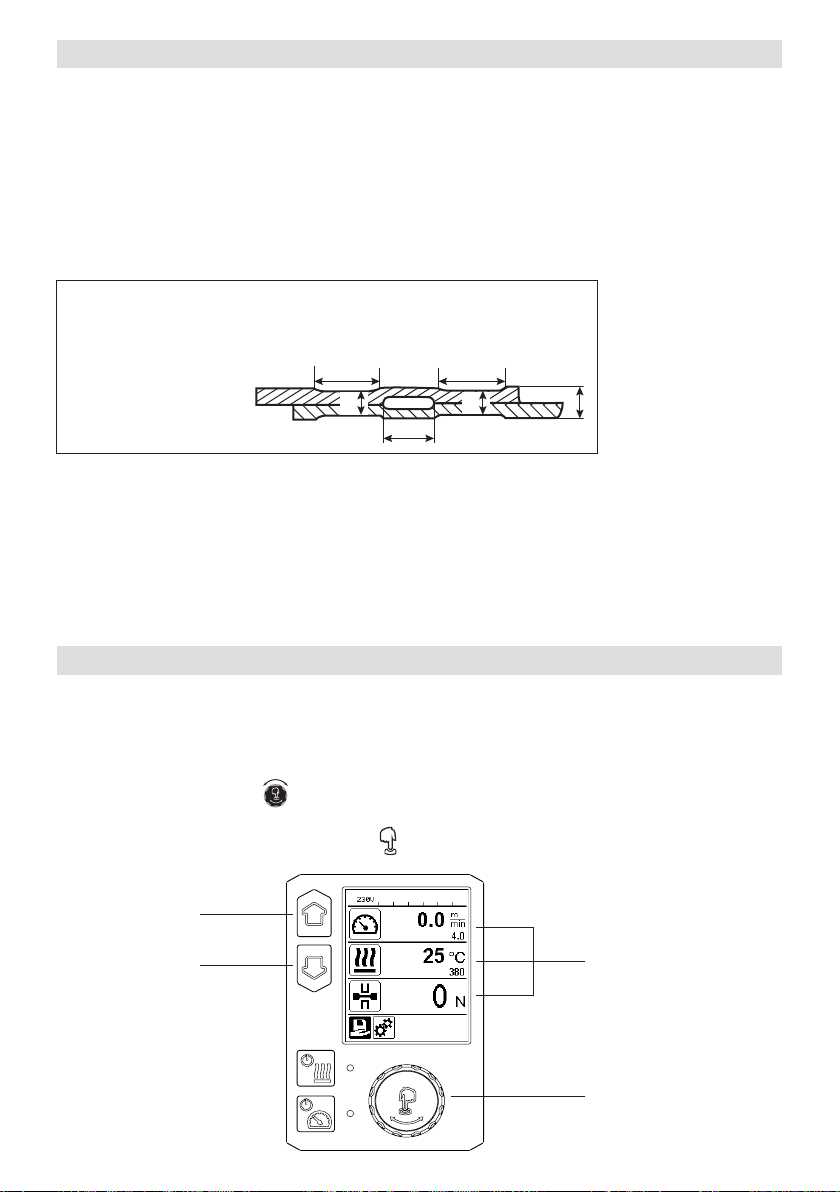

Funktionsbeschreibung
Heiz-System:
• Die Heizkeil-Temperatur ist zwischen 80 °C und 460 °C einstellbar und elektronisch geregelt.
• Die Temperatur kann in 5 °C-Schritten eingestellt werden.
Fügekraft
• Die Fügekraft ist stufenlos einstellbar. Die Fügekraft wird über den Spannhebel (7) und Spannarm (4) auf die
oberen und unteren Antriebs-/Andrückrollen (16/17) übertragen.
Fügeweg = a – b
a. Dicke der oberen und unteren Dichtungsbahn
b. Dicke der Schweissnaht
c. Teilnaht 1
d. Teilnaht 2
e. Prüfkanal
c
e
d
a
b b
Schnittmodell einer Überlappschweissung
Antrieb
• Der Antrieb ist ein doppeltes Antriebssystem, stufenlos einstellbar und elektronisch geregelt.
• Die Geschwindigkeit kann in 0.1m/min-Schritten eingestellt werden.
• Der Regelkreis ist so ausgelegt, dass die jeweils eingestellte Schweissgeschwindigkeit last unabhängig konstant
bleibt. Die Kraftübertragung auf die oberen und unteren Antriebs-/Andrückrollen (16/17) erfolgt über ein
Planetengetriebe.
Einstellung Geschwindigkeit und Temperatur vor dem Schweissen
Ist der Antrieb und der Heizkeil ausgeschaltet, werden die Schweissparameter Temperatur und Geschwindigkeit
in der Arbeitsanzeige (34) wie folgt eingestellt:
• Mit den Pfeiltasten "Auf" (27) und "Ab" (28) kann der Cursor auf die gewünschte Arbeitsanzeige (34) gestellt
werden.
• Durch Drehen des «e-Drive» kann nun der Soll-Wert eingestellt werden. Der eingestellte Wert wird sofort
übernommen.
• Nach 5 Sek. oder durch Drücken des «e-Drive» wird in die Funktionsanzeige gewechselt.
27
34
32
28

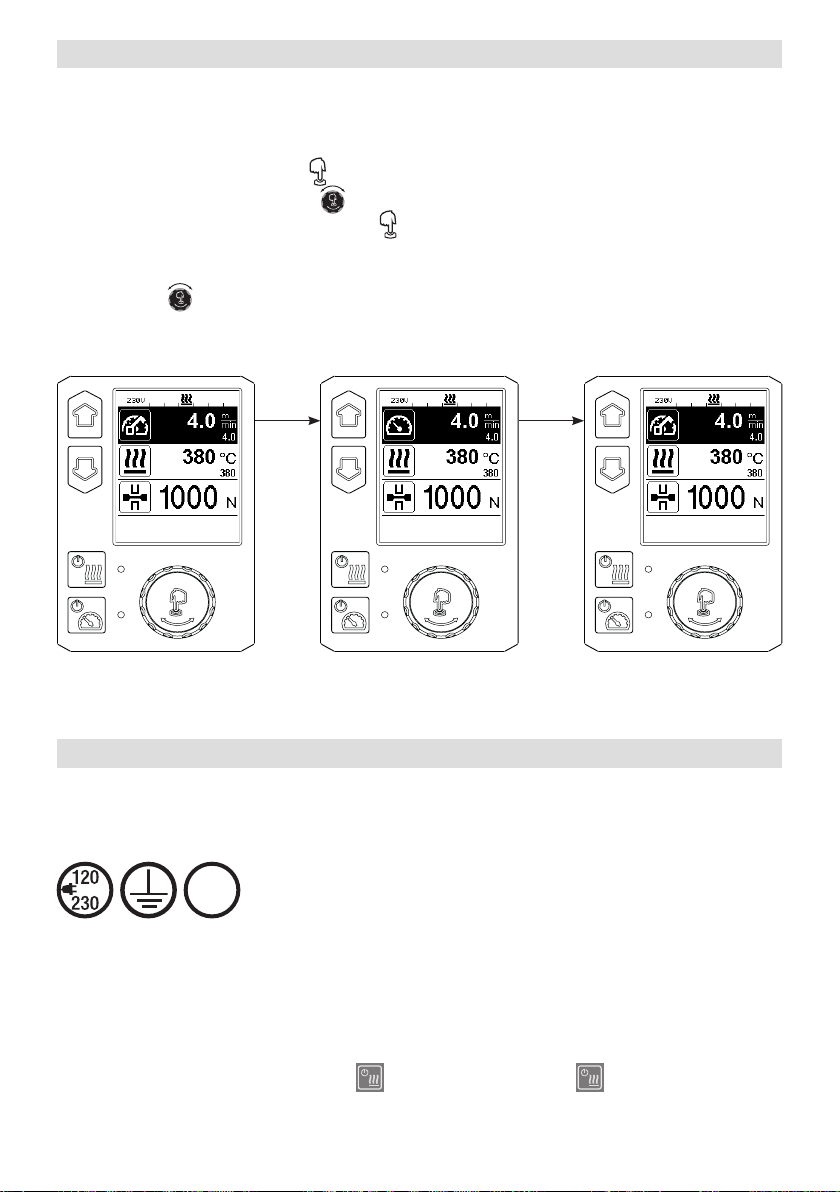

Einstellung Geschwindigkeit und Temperatur während des Schweissens
Starten des Gerätes
20
Ist der Antrieb eingeschaltet, werden die Schweissparameter Temperatur und Geschwindigkeit in der Arbeits-
anzeige (34) wie folgt eingestellt:
• Während des Schweissens ist die Arbeitsanzeige Geschwindigkeit (34) gesperrt.
• Durch kurzes Drücken des «e-Drive» wird die Geschwindigkeitseinstellung freigegeben und die Geschwindig-
keit kann durch Drehen des «e-Drive» geändert werden.
• Nach 5 Sek. oder durch Drücken des «e-Drive» wird die Geschwindigkeit gesperrt.
• Die Geschwindigkeit kann nicht mehr verstellt werden.
• Mit der Pfeiltaste "Ab" (28) kann der Cursor auf die Arbeitsanzeige Heizung gestellt werden und durch Drehen
des «e-Drive» kann der Sollwert der Temperatur verändert werden. Der eingestellte Wert wird sofort über-
nommen.
• Nach Bedarf die entsprechenden Antriebs-/Andrückrollen (16/17) montieren sowie die gewünschte Getriebe-
übersetzung einstellen (siehe Kapitel "Getriebestufe wechseln").
Gerät an Nennspannung anschliessen. Nennspannung, die auf dem Gerät
angegeben ist, muss mit der Netzspannung übereinstimmen.
• Der Heizkeil wurde auf eine Werkseinstellung für 2 mm-Membranen eingestellt.
• Schalten Sie den Heizkeil-Schweissautomat über den Hauptschalter (2) ein.
• Stellen Sie die Fügekraft und das Kontaktiersystem ein (siehe Kapitel "Einstellungen der Schweissparameter").
• Stellen Sie die Schweissparameter (Temperatur/Geschwindigkeit) ein
(siehe Kapitel "Einstellungen Geschwindigkeit und Temperatur vor dem Schweissen").
• Heizung mit der Taste "Heizung Ein/Aus" einschalten. Taste Heizung muss 1 Sek. gedrückt ge-
halten werden. Anschliessend ertönt ein akustisches Signal und auf dem Display erscheint kurz "Heating on".
Geschwindigkeit gesperrt Geschwindigkeit freigegeben Geschwindigkeit gesperrt
FI
