Leister LQS User manual

1
®
ED PGB JF
Leister Technologies AG
Galileo-Strasse 10
CH-6056 Kaegiswil/Switzerland
Tel. [phone]
Fax [phone]
www.leister.com
[email protected]
LQS
Leister Quality
System

2
D
Deutsch Bedienungsanleitung 3
E
Espanõl Instrucciones de funcionamiento 45
GB
English Operating Instructions 17
P
Portugês Instruções de funcionamento 59
F
Français Instructions d’utilisation 31
J
日本人 取扱説明書
73

3
Bedienungsanleitung Schweissdatenaufzeichnung
(Original-Bedienungsanleitung)
D
Lesen Sie vorgängig die Bedienungsanleitung des jeweiligen Gerätes sorgfältig durch.
Dieses Dokument ist die Bedienungsanleitung für die Zusatzfunktion der Schweiss-
datenaufzeichnung und gilt als Ergänzung zur Geräte-Bedienungsanleitung.

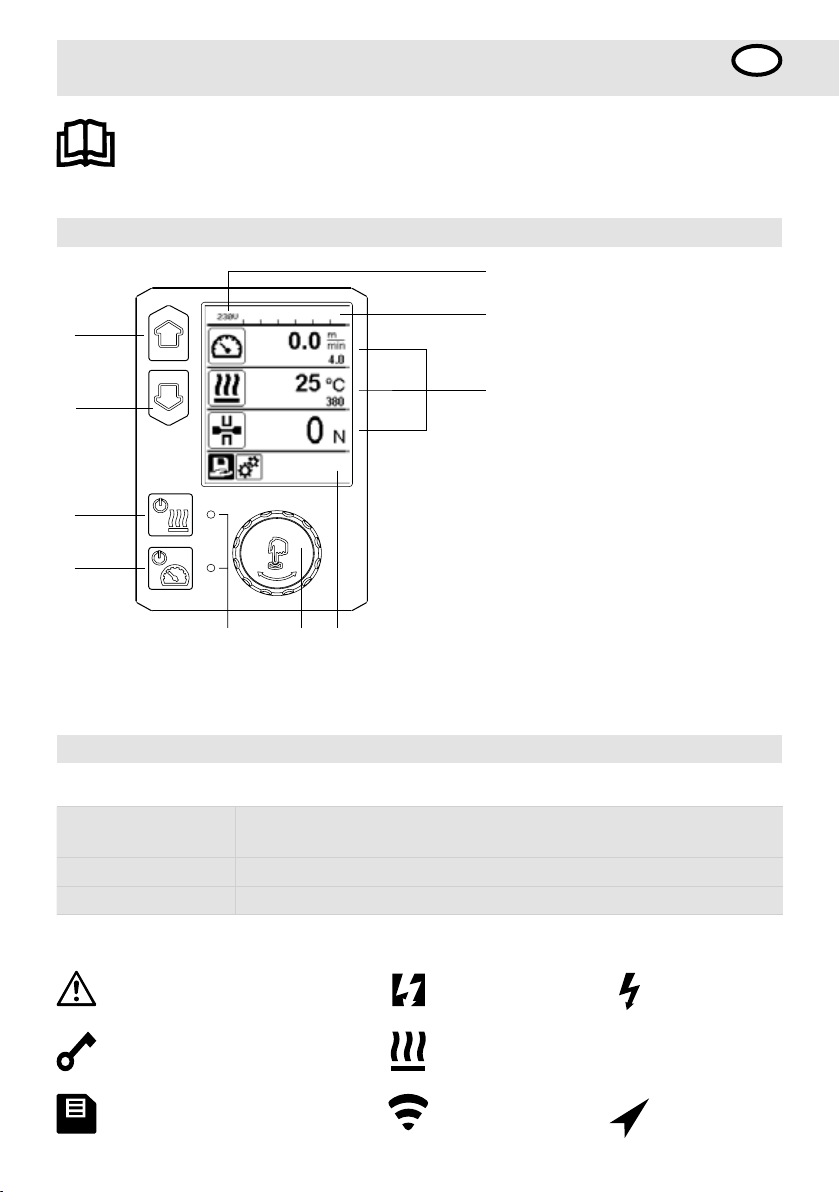

Bedieneinheit
27
35
36
34
3332
28
29
30
31
1.
27 Taste "Auf"
28. Taste "Ab"
29. Taste Heizung "Ein/Aus"
30. Taste Antrieb "Ein/Aus"
31. Status-LED
32. «e-Drive»
33. Funktionsanzeige
34. Arbeitsanzeige
35. Statusanzeige "Bereich 1"
36. Statusanzeige "Bereich 2"
Displaybeschreibung
Name des
abgespeicherten Wertes Aktuell ausgewähltes Profil. Bei Profilnamen mit mehr als 6 Zeichen werden zuerst die ersten 6 Zeichen angezeigt, anschliessend die verbleibenden Zeichen.
230 V Aktuell am Netzstecker anliegende Netzspannung
001 Aktuelle Filenummer der Schweissdatenaufzeichnung
Statusanzeige "Bereich 1" (35)
Unterspannung Überspannung
Heizung
(nur bei aktivierter Heizung)
Tastensperre
(nur bei aktiver Tastensperre)
Statusanzeige "Bereich 2" (36)
GPS
WLAN
(s. Kap. Daten-
synchronisation)
Warnung vorhanden
(s. Kap. Warnung & Fehlermeldungen)
Datenaufzeichnung
(s. Kap. Schweissdatenaufzeichnung
durchführen)

4

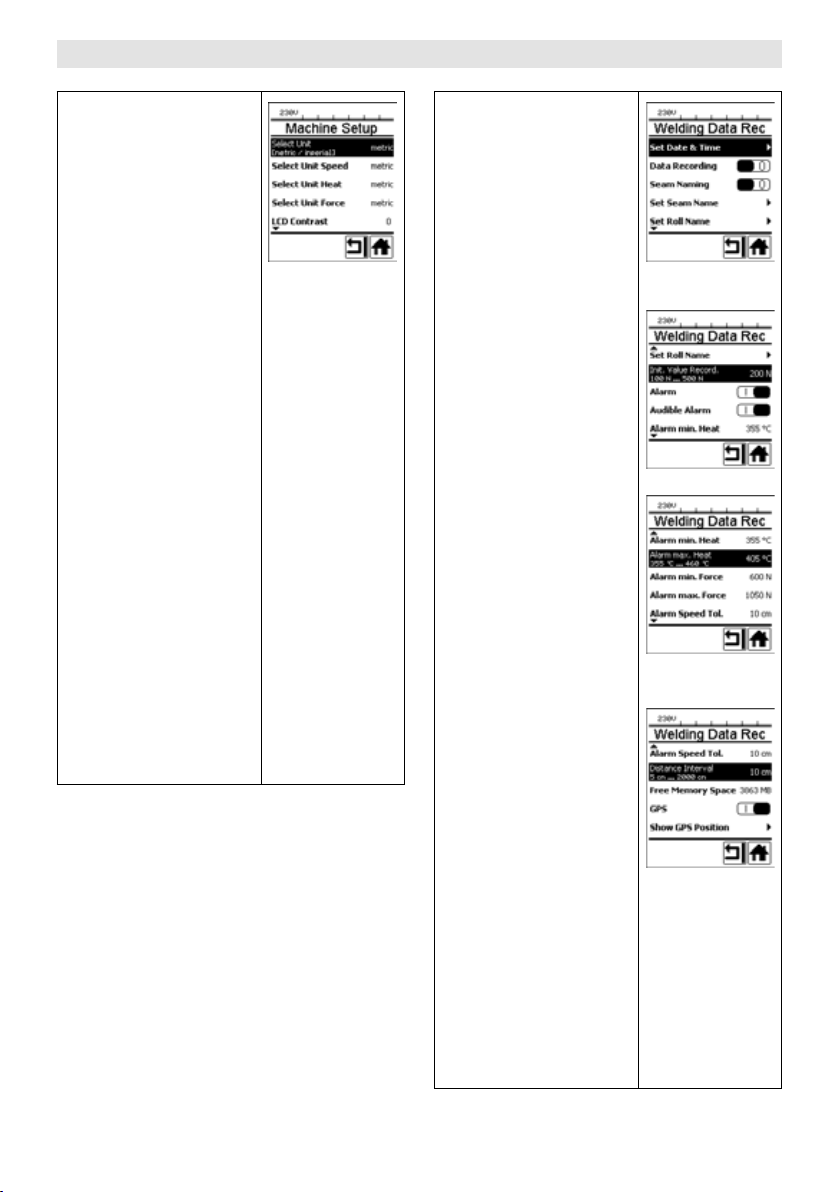

Übersicht der Arbeitsanzeige
Machine Setup
Select Unit:
Einstellen der verwen-
deten Einheit (metrisch/
imperial) für Unit Speed,
Unit Heat und Unit Force.
Select Unit Speed:
Individuelles Einstellen der
verwendeten Einheit für
Speed (metrisch/imperial)
Select Unit Heat:
Individuelles Einstellen der
verwendeten Einheit für
Heat (metrisch/imperial)
Select Unit Force:
Individuelles Einstellen der
verwendeten Einheit für
Force (metrisch/imperial)
LCD Contrast:
Einstellen des LCD Kon-
trastes
LCD Backlight:
Einstellen der Display-Hin-
tergrundbeleuchtung
Key Backlight:
Einstellen der Tastatur-Hin-
tergrundbeleuchtung
Welding Data Record
Set Date & Time:
Einstellen Datum und Zeit
Data Recording:
Ist „Data Recording“
aktiviert, werden die
Schweissdaten aufge-
zeichnet.
Werkeinstellung deaktiviert.
Seam Naming:
Ist „Seam Naming“ akti-
viert, werden dem Filena-
men der „Seam Name“
angefügt und „Roll Name“
im Aufzeichnungsfile
abgespeichert.
Werkeinstellung deaktiviert.
Set Seam Name:
Namenzusatz eingeben.
Set Roll Name:
Bezeichnung der Material-
rolle eingeben.
Init. Value Record.:
Einstellen Schwellwert für
die Schweissdatenauf-
zeichnung.
Alarm:
Ist „Alarm“ aktiviert, wer-
den die Ist-Werte mit den
Alarm Grenzwerten über-
wacht, am Display ange-
zeigt und aufgezeichnet.
Werkeinstellung aktiviert.
Audible Alarm:
Ist „Audible Alarm“ akti-
viert, wird ein akustisches
Signal ausgegeben, wenn
der Ist-Wert den einge-
stellten Alarm-Grenzwert
unter- bzw. überschreitet.
Werkeinstellung aktiviert.

5
Übersicht der Arbeitsanzeige
Alarm min. Heat:
Alarm max. Heat:
Einstellen Alarm Grenz-
werte für Temperatur.
Alarm min. Force:
Alarm max. Force:
Einstellen Alarm Grenz-
werte für Kraft.
Alarm Speed Tol.:
Einstellen Alarm Toleranz
für Geschwindigkeit.
Distance Interval:
Einstellen Distanzintervall.
Nach zurückgelegtem Dis-
tanzintervall wird ein Daten-
satz der Schweissdaten
erfasst und gespeichert.
Free Memory Space:
Freier Speicherplatz auf
der Speicherkarte.
Kapazität: mind. 4 GB.
GPS:
Ist „GPS“ aktiviert, werden
die Positionsinformationen
vom GPS-Modul erfasst.
Werkeinstellung aktiviert.

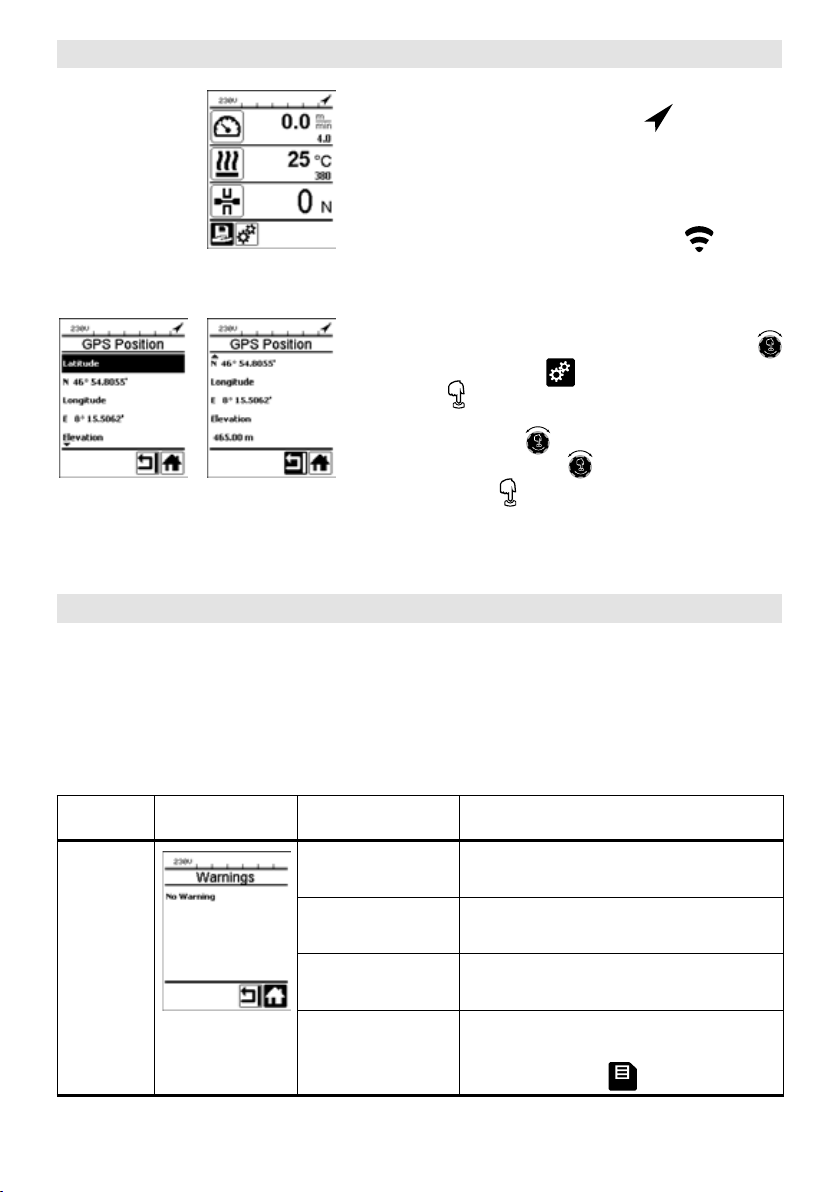

Show GPS Position:
Aktuelle Geoposition,
sofern das GPS Modul
genügenden Satelliten-
empfang hat und eine
Position ermitteln kann.

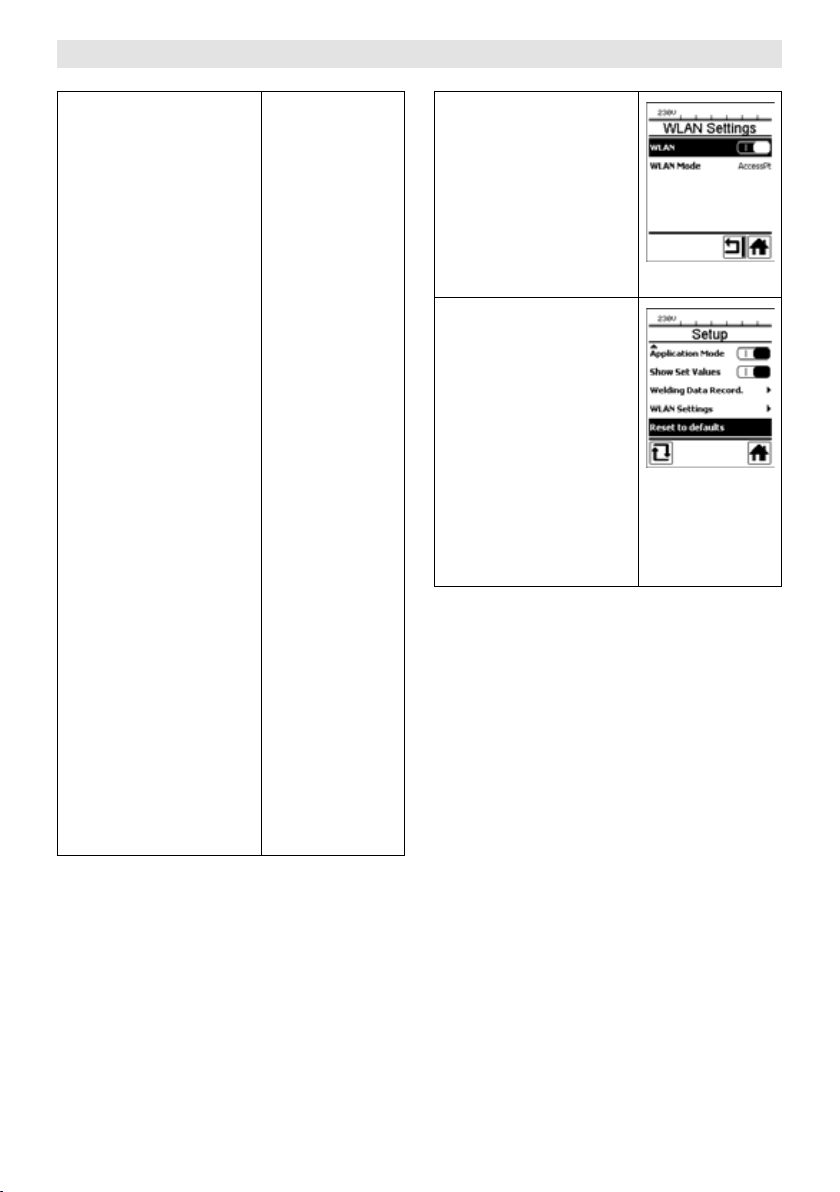

WLAN:
Ist „WLAN“ aktiviert, kön-
nen die aufgezeichneten
Schweissdaten zur LQS
App übertragen werden.
Werkeinstellung aktiviert.
„WLAN Mode“ muss
„AccessPt“ sein.
Reset to defaults
Wird das Menü „Reset
to defaults“ ausgewählt
und durch Auswählen der
Funktion bestätigt, werden
sämtliche kundenspezi-
fische Profile gelöscht.
Einstellungen, welche
über das Setup-Menü
verändert wurden, wer-
den auf Werkeinstellung
zurückgesetzt.

6
1
Nur im "Advanced Mode" verfügbar

7
Funktionsbeschreibung Schweissdatenaufzeichnung
Schweissdatenaufzeichnung vorbereiten
Schweissdatenaufzeichnung vorbereiten
Mit der Schweissdatenaufzeichnungsfunktion werden die Geschwindigkeit, die Temperatur und die Fügekraft
während der Schweissung über die Schweissnahtlänge im vorgegebenen Distanz Intervall aufgezeichnet.
Zu jeder Grösse Geschwindigkeit, Temperatur und Fügekraft können Alarmwerte eingestellt werden. Der
Schweissautomat protokolliert während der Schweissdatenaufzeichnung, wenn ein Alarmwert verlassen
wird und gibt ein akustisches Alarmsignal aus (die Überwachung der Alarmwerte und das akustische Alarm-
signal müssen aktiviert sein).
Die aufgezeichneten Daten werden mit der separaten Benutzersoftware «LQS-App» ausgewertet.
Im Menü Einstellungen müssen vor der Schweissdatenaufzeichnung folgende Parameter eingestellt werden:
• Datum und Uhrzeit kontrollieren und bei Bedarf korrigieren.
• Kontrollieren, ob Schweissdatenaufzeichnung aktiviert ist.
• Optional nach Bedarf: Namenzusatz aktivieren oder deaktivieren.
• Optional nach Bedarf: Gemeinsamer Namenszusatz eingeben.
• Optional nach Bedarf: Bezeichnung der Materialrolle eingeben.
• Schwellwert der Kraft für Start / Ende der Aufzeichnung nach Bedarf einstellen.
• Kontrollieren, ob Alarm aktiviert ist.
• Wichtig: Wenn Alarm deaktiviert ist, dann werden die Alarmwerte nicht überwacht und die Ereignisse nicht im
Schweissdatenfile protokolliert.
• Akustischer Alarm nach Bedarf aktivieren oder deaktivieren.
• Alarmschwellen für minimale und maximal Temperatur einstellen.
• Alarmschwellen für minimale und maximal Kraft einstellen.
• Alarmschwelle für Geschwindigkeits-Toleranz einstellen.
• Distanz Intervall für die Aufzeichnung einstellen.
• GPS Positionserfassung nach Bedarf deaktivieren oder aktivieren.

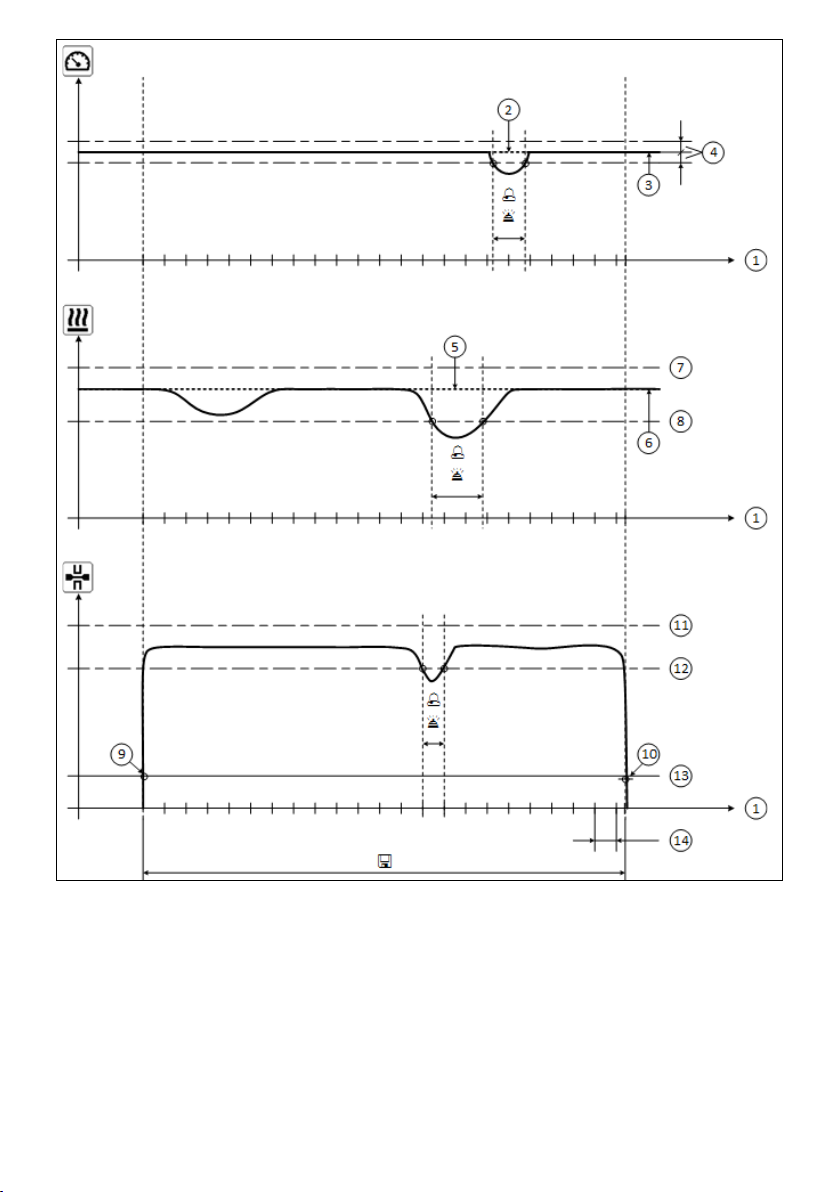

Die unten dargestellte Grafik zeigt schematisch den Ablauf einer Schweissung. Horizontal ist jeweils die Distanz
über die Schweissnahtlänge aufgetragen. Vertikal sind in den betreenden Diagrammen die Geschwindigkeit, die
Temperatur und die Kraft aufgezeichnet, und in welcher Beziehung die einzustellenden Parameter dazu sind.

8
Verlässt eine Grösse den jeweiligen Alarmwert, wird das im Aufzeichnungsfile protokolliert, wenn „Alarm“ aktiviert ist.
Ein Warnsignal ertönt, wenn „akustischer Alarm“ aktiviert ist.
Über die Distanz werden die Daten aufgezeichnet.
1. Distanz
2. Sollwert Geschwindigkeit
3. Aktuelle Geschwindigkeit
4. Alarm Geschwindigkeits-Toleranz
5. Sollwert Temperatur
6. Aktuelle Temperatur
7. Alarm max. Temperatur
8. Alarm min. Temperatur
9. Start der Schweissung
10. Ende der Schweissung
11. Alarm max. Kraft
12. Alarm min. Kraft
13. Schwellwert Kraft für Aufzeichnung
14. Distanz Intervall

9
Schweissdatenaufzeichnung vorbereiten
Schweissdatenaufzeichnung Datum und Zeit einstellen
Der Einstellbereich der Parameter ist in der folgenden Tabelle zusammengestellt.
• In der Funktionsanzeige (33) durch Drehen des «e-Drive» das Menu Einstellungen anwählen.
• «e-Drive» kurz drücken.
• Im Menu „Setup“ die Auswahl „Welding Data Record.“ durch Drehen des «e-Drive» anwählen und kurz drücken.
• Durch Drehen des «e-Drive» „Set Date & Time“ anwählen und «e-Drive» kurz drücken.
• Zum Einstellen der Stunden durch Drehen des «e-Drive» „Set Hour“ anwählen und «e-Drive» kurz drücken.
Durch Drehen des «e-Drive» Wert einstellen und «e-Drive» kurz drücken.
• Zum Einstellen von Minute, Jahr, Monat und Tag durch Drehen des «e-Drive» den betreenden Menüeintrag
anwählen und «e-Drive» kurz drücken.
Durch Drehen des «e-Drive» Wert einstellen und «e-Drive» kurz drücken.
• In der Funktionsanzeige (33) durch Drehen des «e-Drive» das Symbol „Zurück zur Arbeitsanzeige“
anwählen.
Die vorgenommenen Einstellungen werden vom Gerät gespeichert.
1. „Alarm min. Temperatur“ kann nicht grösser sein als „Alarm max. Temperatur“.
2. „Alarm max. Temperatur“ kann nicht kleiner sein als „Alarm min. Temperatur“.
3. „Alarm min. Kraft“ kann nicht grösser sein als „Alarm max. Kraft“.
4. „Alarm max. Kraft“ kann nicht kleiner sein als „Alarm min. Kraft“.
5. Bei Überschreitung der maximalen Fügekraft von 1500 N / 337 lbf können mechanische Beschädigungen
auftreten.
Parameter Einstellbereich Einstellbereich
Schwellwert für Aufzeichnung N 100–500 lbf 22–112
Alarm min. Temperatur 1°C 80–460 °F 176–860
Alarm max. Temperatur 2°C 80–460 °F 176–860
Alarm min. Kraft 3N200–1750 5lbf 45–393 5
Alarm max. Kraft 4N200–1750 5lbf 45–393 5
Alarm Geschwindigkeits-Toleranz cm 5–20 in 2–8
Distanz Intervall cm 5–2000 in 2–787

10
Schweissdatenaufzeichnung Parameter einstellen
• In der Funktionsanzeige (33) durch Drehen des «e-Drive» das Menu Einstellungen anwählen.
• «e-Drive» kurz drücken.
• Im Menu „Setup“ die Auswahl „Welding Data Record.“ durch Drehen des «e-Drive» anwählen und kurz
drücken.
Datenaufzeichnung einschalten:
• Durch Drehen des «e-Drive» „Data Recording“ anwählen und «e-Drive» kurz drücken.
Durch Drehen des «e-Drive» „I“ einstellen und «e-Drive» kurz drücken.
Namenszusatz für Schweissnaht einschalten (optional, nach Bedarf):
• Durch Drehen des «e-Drive» „Seam Naming“ anwählen und «e-Drive» kurz drücken.
Durch Drehen des «e-Drive» „I“ einstellen und «e-Drive» kurz drücken.
Schweissnaht Namen einstellen (optional, nach Bedarf):
• Durch Drehen des «e-Drive» „Set Seam Name“ anwählen und «e-Drive» kurz drücken.
In der obersten Zeile wird der aktuelle Name angzeigt. „--“ bedeutet kein Name definiert.
Durch Drehen des «e-Drive» „Edit Seam Name“ anwählen und «e-Drive» kurz drücken.
Gewünschte Namensbezeichnung eingeben (siehe Kap. "Eingabe von Namen und Passwörtern"), anschliessend
das Symbol anwählen und durch Drücken des «e-Drive» bestätigen.
Rollen Namen einstellen (optional, nach Bedarf):
• Vorgehen zum Einstellen siehe Schweissnaht Namen einstellen.
Schwellwert für Aufzeichnung einstellen:
• Durch Drehen des «e-Drive» „Init. Value Record.“ anwählen und «e-Drive» kurz drücken.
Durch Drehen des «e-Drive» Wert einstellen und «e-Drive» kurz drücken.
Alarmwertüberwachung ausschalten (optional, nach Bedarf):
• Vorgehen zum Einstellen siehe Datenaufzeichnung einschalten.
Wichtig: Wenn Alarm ausgeschaltet ist, dann werden überschrittene Alarmwerte auch nicht aufgezeichnet.
Akustischen Alarm ausschalten (optional, nach Bedarf):
• Vorgehen zum Einstellen siehe Datenaufzeichnung einschalten.
Alarm minimale Temperatur einstellen:
• Vorgehen zum Einstellen siehe Schwellwert für Aufzeichnung einstellen.

11
Alarm maximale Temperatur einstellen:
• Vorgehen zum Einstellen siehe Schwellwert für Aufzeichnung einstellen.
Alarm minimale Kraft einstellen:
• Vorgehen zum Einstellen siehe Schwellwert für Aufzeichnung einstellen.
Alarm maximale Kraft einstellen:
• Vorgehen zum Einstellen siehe Schwellwert für Aufzeichnung einstellen.
Alarm Geschwindigkeitstoleranz einstellen:
• Vorgehen zum Einstellen siehe Schwellwert für Aufzeichnung einstellen
Distanz Intervall einstellen:
• Vorgehen zum Einstellen siehe Schwellwert für Aufzeichnung einstellen.
GPS ausschalten (optional, nach Bedarf):
• Vorgehen zum Einstellen siehe Datenaufzeichnung einschalten.
• In der Funktionsanzeige (33) durch Drehen des «e-Drive» das Symbol „Zurück zur Arbeitsanzeige“
anwählen.
Schweissdatenaufzeichnung Parameter einstellen
Schweissdatenaufzeichnung durchführen
• Parameter für die Schweissdatenaufzeichnung einstellen (sie-
he Kapitel „Schweissdatenaufzeichnung vorbereiten“ und
„Schweissdatenaufzeichnung Parameter einstellen“).
• Sollwerte für Temperatur und Geschwindigkeit einstellen.
(siehe Geräte-Bedienungsanleitung Kapitel „Einstellung Ge-
schwindigkeit und Temperatur vor dem Schweissen“)
• Heizung und Antrieb einschalten.
InderStatuszeile(35)wirdzurNetzspannungsanzeigealternierend
die Filenummer eingeblendet, und es blinkt das Symbol.
• Spannarm betätigen.
Sobald die Kraft den eingestellten Schwellwert überschreitet,
startet die Aufzeichnung.
In der Statuszeile (35) wird zur Netzspannungsanzeige alternierend
die Filenummer des Files eingeblendet und das Symbol
dargestellt.
• Wenn während der Schweissung ein eingestellter Alarmwert
überschritten wird, und die Alarmwertüberwachung eingeschal-
tet ist, wird dieser Zustand am Display angezeigt.
(Siehe Kapitel „Schweissdatenaufzeichnung Darstellung Alarm-
wertüberschreitung“)
In einem solchen Fall je nach Situation Anpassungen vornehmen.
(siehe Geräte-Bedienungsanleitung Kapitel „Einstellung Geschwin-
digkeit und Temperatur während des Schweissens“)

12
Schweissdatenaufzeichnung Darstellung Alarmwertüberschreitung während
des Schweissvorganges
Geschwindigkeit:
• Wenn die Geschwindigkeit die untere Toleranz verlässt, dann
- blinkt die Geschwindigkeitsanzeige.
- Wird vor dem Istwert ein „<“ Zeichen angezeigt.
- Falls der akustische Alarm aktiviert ist, ertönt ein Warnsignal.
• Wenn die Geschwindigkeit die obere Toleranz verlässt, dann
- blinkt die Geschwindigkeitsanzeige.
- Wird vor dem Istwert ein „>“ Zeichen angezeigt.
- Falls der akustische Alarm aktiviert ist, ertönt ein Warnsignal.
Temperatur:
• Wenn die Temperatur den min. Alarmwert unterschreitet, dann
- blinkt die Temperaturanzeige.
- Wird vor dem Istwert ein „<“ Zeichen angezeigt.
- Falls der akustische Alarm aktiviert ist, ertönt ein Warnsignal.
• Wenn die Temperatur den max. Alarmwert überschreitet, dann
- blinkt die Temperaturanzeige.
- Wird vor dem Istwert ein „>“ Zeichen angezeigt.
- Falls der akustische Alarm aktiviert ist, ertönt ein Warnsignal.
Kraft:
• Wenn die Kraft den minimalen Alarmwert unterschreitet, dann
- blinkt die Kraftanzeige.
- Wird vor dem Istwert ein „<“ Zeichen angezeigt.
- Falls der akustische Alarm aktiviert ist, ertönt ein Warnsignal.
• Wenn die Kraft den maximalen Alarmwert überschreitet, dann
- blinkt die Kraftanzeige.
- Wird vor dem Istwert ein „>“ Zeichen angezeigt.
- Falls der akustische Alarm aktiviert ist, ertönt ein Warnsignal.
• Am Ende der Schweissnaht den Spannarm entspannen.
Sobald die Kraft den eingestellten Schwellwert unterschreitet, stoppt die Aufzeichnung.
Das nächste Aufzeichnungsfile wird vorbereitet. In der Statuszeile (35) wird zur Netzspannungsanzeige alternierend
die Filenummer des neuen Files eingeblendet und es blinkt das Symbol.
Schweissen beenden
• Nach Abschluss der Schweissarbeiten den Antrieb ausschalten.
• Heizung ausschalten.
• Warten, bis das Symbol nicht mehr blinkt.
• Gerät mit Hauptschalter ausschalten.
Wenn „Alarm“ aktiviert ist, wird während der Schweissung laufend überwacht, ob sich die Geschwindigkeit, Tem-
peratur oder Kraft innerhalb der definierten Alarmwerte befinden. Falls nicht, wird dieser Fall am Gerät anzeigt.
Schweissdatenaufzeichnung durchführen

13
Schweissdatenaufzeichnung Schweissdatenfiles
Schweissen ohne Datenaufzeichnung
Netzunterbruch
Für jede Schweissung wird ein eigenes Schweissdatenfile erstellt. Eine Schweissung startet beim Betätigen des
Spannarmes und endet beim Entspannen des Spannarmes.
Eine Schweissnaht besteht mindestens aus einer Schweissung. Sie kann aber auch aus mehreren Schweissungen
bestehen, wenn dies aus dem Ablauf des Schweissvorganges notwendig ist.
Der Name des Schweissdatenfiles besteht aus den Angaben Gerätebezeichner, Datum, Zeit, einer fortlaufenden
Nummer und optional dem Filenamenzusatz.
Die fortlaufende Nummer beginnt bei jedem neuen Tag mit 001 und kann maximal 999 betragen.
Um eine Schweissung ohne Datenaufzeichnung durchzuführen, muss man im Setup Menü die Datenaufzeichnung
ausschalten.
• In der Funktionsanzeige (33) durch Drehen des «e-Drive» das Menu Einstellungen anwählen.
• «e-Drive» kurz drücken.
• Im Menu „Setup“ die Auswahl „Welding Data Record.“ durch Drehen des «e-Drive» anwählen und kurz
drücken.
• Durch Drehen des «e-Drive» „Data Recording“ anwählen und «e-Drive» kurz drücken.
Durch Drehen des «e-Drive» „0“ einstellen und «e-Drive» kurz drücken.
• In der Funktionsanzeige (33) durch Drehen des «e-Drive» das Symbol „Zurück zur Arbeitsanzeige“
anwählen.
Zustand Gerät vor dem
Netzunterbruch Dauer Netzunterbruch Zustand Gerät nach dem Netzunterbruch
Antrieb und Heizung sind eingeschaltet
(Schweissprozess und Datenaufzeichnung). ≤ 5 Sek.
Das Gerät läuft ohne Wiederanlaufschutz
mit den gleichen Einstellungen wie vor dem
Unterbruch weiter.
Die Datenaufzeichnung wird fortgesetzt und
die Daten in das vor dem Netzunterbruch
erstellte File hinzugefügt.
Antrieb und Heizung sind eingeschaltet
(Schweissprozess und Datenaufzeichnung). > 5 Sek.
Das Gerät startet und auf dem Display
erscheint die Startanzeige.
Die bis zum Unterbruch aufgezeichneten
Schweissdaten sind im Aufzeichnungsfile
enthalten.
Das Gerät befindet sich nicht im Schweiss-
prozess. –Das Gerät startet auf und beim Display
erscheint die Startanzeige.

14

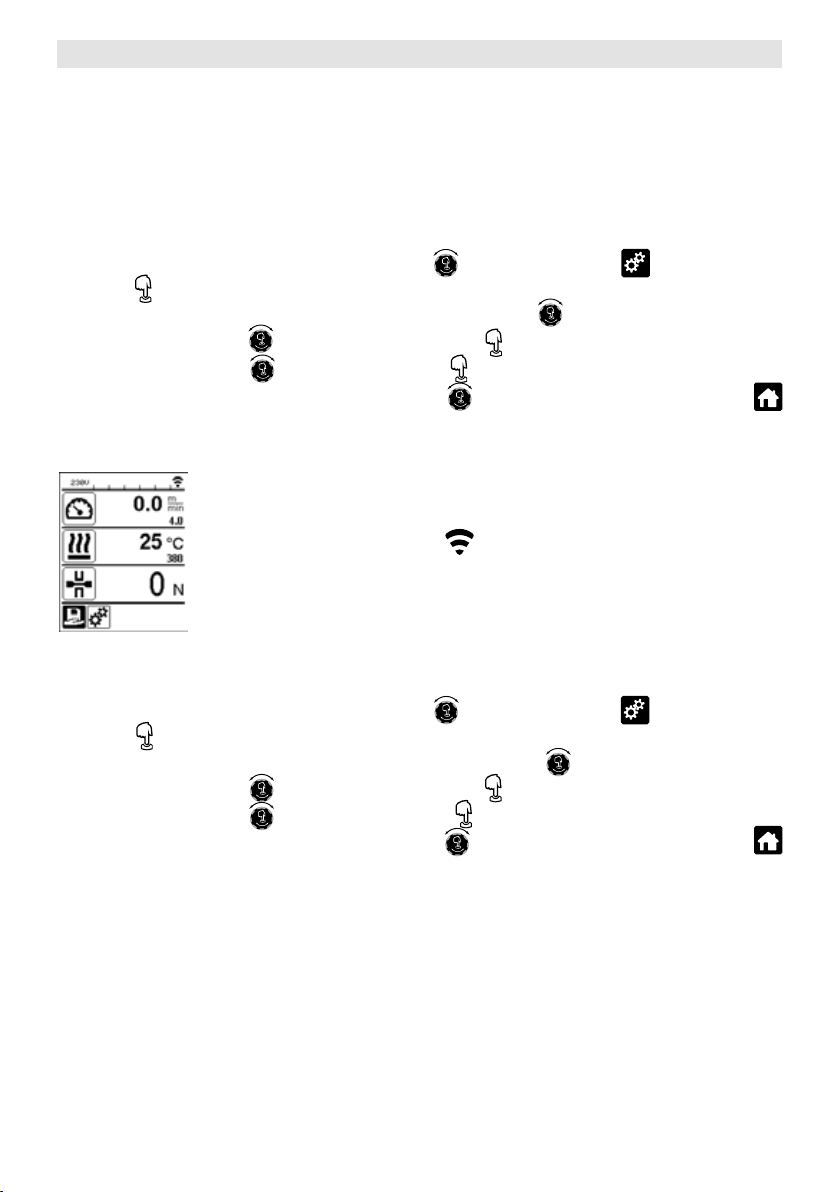

Datensynchronisation
Die vom Schweissautomaten aufgezeichneten Schweissdatenfiles werden von der „LQS App“ ausgelesen und syn-
chronisiert. Dazu muss das WLAN Modul des Schweissautomaten eingeschaltet sein.
Wichtig: Führen Sie regelmässig eine Datensynchronisation mit der „LQS-App“ durch. Nicht synchronisierte
Schweissdaten können sonst auf dem Gerät z. B. im Falle eines Defektes der Bedieneinheit verloren gehen.
WLAN Modul einschalten:
• In der Funktionsanzeige (33) durch Drehen des «e-Drive» das Menu Einstellungen anwählen.
• «e-Drive» kurz drücken.
• Im Menu „Setup“ die Auswahl „WLAN Settings“ durch Drehen des «e-Drive» anwählen und kurz drücken.
• Durch Drehen des «e-Drive» „WLAN“ anwählen und «e-Drive» kurz drücken.
Durch Drehen des «e-Drive» „I“ einstellen und «e-Drive» kurz drücken.
• In der Funktionsanzeige (33) durch Drehen des «e-Drive» das Symbol „Zurück zur Arbeitsanzeige“
anwählen.
WLAN Modul ausschalten:
• In der Funktionsanzeige (33) durch Drehen des «e-Drive» das Menu Einstellungen anwählen.
• «e-Drive» kurz drücken.
• Im Menu „Setup“ die Auswahl „WLAN Settings“ durch Drehen des «e-Drive» anwählen und kurz drücken.
• Durch Drehen des «e-Drive» „WLAN“ anwählen und «e-Drive» kurz drücken.
Durch Drehen des «e-Drive» „0“ einstellen und «e-Drive» kurz drücken.
• In der Funktionsanzeige (33) durch Drehen des «e-Drive» das Symbol „Zurück zur Arbeitsanzeige“
anwählen.
Anzeige WLAN Verbindungsstatus:
Der Datenaustausch zwischen Schweissautomaten und der LQS-App wird von der LQS-App aus vor-
genommen.
In der Statuszeile (35) wird das Symbol angezeigt, wenn der Schweissautomat mit der „LQS-
App“ verbunden ist.

15
Geoposition
Warnung und Fehlermeldungen
Anzeige GPS Positionsstatus:
• In der Statuszeile (35) wird das Symbol angezeigt, wenn
der GPS Empfang genügend und eine Positionsinformation vor-
handen ist.
Hinweis: An der gleichen Position in der Statuszeile wird auch
der WLAN-Verbindungsstatus angezeigt. Wenn eine WLAN-Ver-
bindung zur LQS App besteht, wird das Symbol angezeigt,
auch wenn eine GPS Positionsinformation vorhanden ist.
Abfragen der aktuellen Geoposition:
• In der Funktionsanzeige (33) durch Drehen des «e-Drive»
das Menu Einstellungen anwählen.
• «e-Drive» kurz drücken.
• Im Menu „Setup“ die Auswahl „Welding Data Record.“ durch
Drehen des «e-Drive» anwählen und kurz drücken.
• Durch Drehen des «e-Drive» „Show GPS Position“ anwäh-
len und «e-Drive» kurz drücken.
Art der
Meldung Anzeige Fehler-Code /
Warnungsmeldung Fehlerbeschreibung
Warnung
Unknown HMI Version Beim Initialisieren der Bedieneinheit ist ein Feh-
ler aufgetreten. 1
Date/Time halted Beim Initialisieren der Datums- und Zeitfunk-
tion ist ein Fehler aufgetreten.
Invalid Date/Time Die aktuelle Datums- und Zeitinformation ist
ungültig.
Memory Full
Speicherkarte für Datenaufzeichnung voll.
Während der Datenaufzeichnung blinkt in der
Statuszeile (35) das Symbol.
• Liegt eine Warnung vor, kann der Anwender weiterarbeiten. Genauere Informationen zur Warnung können über
die Funktionsanzeige (33) im Menü Einstellungen unter „Show Warnings“ abgerufen werden.
Wichtig: Tritt eine der unten aufgeführten Warnungen auf, kann die Datenaufzeichnung nicht verwendet werden.
• Tritt während des Schweissens eine Warnung auf, kann diese mit der Taste „Auf“ dargestellt werden.
• Tritt ein Fehler auf, schaltet das Gerät die Heizung aus, und der Antrieb wird nicht mehr freigegeben.

16
Fehler-Code /
Warnungsmeldung
Massnahme
Unknown HMI Version Gerät ausschalten und nach ein paar Sekunden wieder einschalten. 4
Date/Time halted Gerät ausschalten und nach ein paar Sekunden wieder einschalten. 4
Invalid Date/Time Datum und Zeit im Menü Einstellungen unter „Welding Data Record.“ bei
„Set Date & Time“ einstellen.
Memory Full Datensynchronisation mit LQS App durchführen. 4
Memory Card
Access
Datenaufzeichnung im Menü aus- und wieder einschalten:
• Spannhebel entspannen und Antrieb ausschalten.
• Im Menü Einstellungen unter „Welding Data Record.“, „Data Recording“ auf 0 stellen.
• Nach einigen Sekunden „Data Recording“ wieder auf 1 stellen und Menü verlassen.
• Antrieb wieder einschalten. (Heizung muss ebenfalls eingeschaltet sein.)
• Das Aufzeichnungsfile wird vorbereitet, in der Statuszeile (35) sollte die Warnung
nicht mehr angezeigt werden.
Falls die Warnung immer noch generiert wird:
• Antrieb und Heizung ausschalten.
• Gerät mit Hauptschalter ausschalten.
• Nach einigen Sekunden Gerät wieder einschalten.
• Heizung und Antrieb wieder einschalten.
• Das Aufzeichnungsfile wird vorbereitet, in der Statuszeile (35) sollte die Warnung
nicht mehr angezeigt werden. 4
WLAN Module Access Gerät ausschalten und nach ein paar Sekunden wieder einschalten. 4
GPS Module Comm. Gerät ausschalten und nach ein paar Sekunden wieder einschalten. 4
4. Falls die Warnung immer noch erscheint, Leister Service-Center kontaktieren.
Memory Card Access
Während der Datenaufzeichnung ist ein Pro-
blem mit der Speicherkarte aufgetreten. Die
Schweissdaten werden in diesem Fall nicht
mehr aufgezeichnet, die Schweissung aber
fortgeführt.
In der Statuszeile (35) blinkt das Symbol.
Im Display erscheint zusätzlich folgende Mel-
dung. Die Meldung kann durch «e-Drive»
kurz drücken quittiert werden.
WLAN Module Access Es besteht ein Problem mit dem WLAN-Modul. 2
GPS Module Comm. Das GPS-Modul sendet keine Daten. 3
1. Dem Benutzer stehen in diesem Fall die Grundfunktionen für die Gerätebedienung zur Verfügung, so dass
er auch ohne Datenaufzeichnung schweissen kann.
2. Bei diesen Warnungen kann die Datenaufzeichnung verwendet werden. Zu beachten ist, dass unter Um-
ständen wegen des Problems keine Daten vom Gerät zur LQS App übertragen können.
3. Bei diesen Warnungen kann die Datenaufzeichnung verwendet werden. Zu beachten ist, dass bei aktivier-
tem GPS keine Positionsdaten im Datenfile enthalten sind.
Führen Sie die entsprechende Aktion aus, um die gemeldete Warnbedingung zu beheben:

17
Operating Instructions for Welding Data Recording
(Translation of original operating instructions)
GB
Read the operating instructions for the respective device carefully before use.
This document is the operating instructions for the additional welding data recor-
ding function and is intended to supplement the device operating instructions.
Operating Unit
27
35
36
34
3332
28
29
30
31
1.
27. "Up" key
28. "Down" key
29. Key for heating "On/O"
30. Key for drive "On/O"
31. Status LED
32. "e-Drive"
33. Function display
34. Working display
35. Status display "Section 1"
36. Status display "Section 2"
Display Description
Name of the saved
value Profile currently selected. If profile names consist of more than 6 characters, the first 6 characters are shown first, followed by the remaining characters.
230 V Network voltage currently present on the mains plug
001 Current file number of the welding data record
Status display "Section 1" (35)
Undervoltage Overvoltage
Heating
(only with activated heating)
Key lock
(only with active key lock)
Status display "Section 2" (36)
GPS
WLAN
(see Chap. Data
Synchronization)
Warning present
(see Chap. Warning & Error Messages)
Data recording
(see Chap. Running Welding Data
Recording)

18

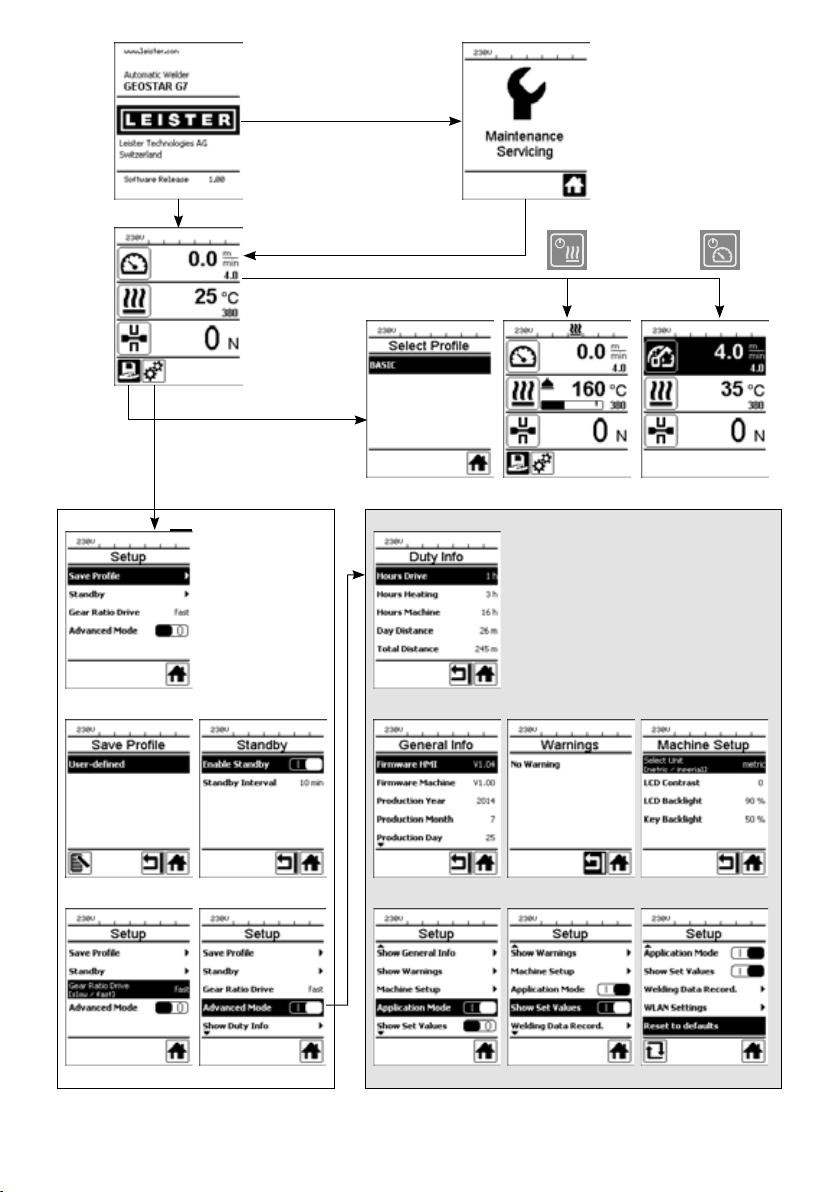

Working Display Overview
Machine Setup
Select Unit:
Setting the unit used
(metric/imperial) for Unit
Speed, Unit Heat, and Unit
Force
Select Unit Speed:
Individually setting the unit
used for speed (metric/
imperial)
Select Unit Heat:
Individually setting the
unit used for heat (metric/
imperial)
Select Unit Force:
Individually setting the unit
used for force (metric/
imperial)
LCD Contrast:
Adjusting the LCD contrast
LCD Backlight:
Setting the display backg-
round illumination
Key Backlight:
Setting the keyboard
background illumination
Welding Data Record
Set Date & Time:
Setting the date and time
Data Recording:
The welding data is logged
when "Data Recording" is
activated.
Factory setting deactivated
Seam Naming:
When "Seam Naming"
is activated, the "Seam
Name" is attached to the
file name and "Roll Name"
is saved in the log file.
Factory setting deactivated
Set Seam Name:
Entering a name affix
Set Roll Name:
Entering the material roll
designation
Init. Value Record.:
Setting the threshold
value for the welding data
record
Alarm:
When "Alarm" is activa-
ted, the actual values are
monitored with the alarm
limit values, shown on the
display, and recorded.
Factory setting activated
Audible Alarm:
When "Audible Alarm"
is activated, an acoustic
signal is emitted if the
actual value exceeds or
falls below the alarm limit
value.
Factory setting activated

19
Working Display Overview
Alarm min. Heat:
Alarm max. Heat:
Setting the alarm limit
values for temperature
Alarm min. Force:
Alarm max. Force:
Setting the alarm limit
values for force
Alarm Speed Tol.:
Setting the speed toleran-
ce alarm
Distance Interval:
Setting the distance inter-
val. After covering a dis-
tance interval, a welding
data record is entered and
saved
Free Memory Space:
Free memory space on the
memory card.
Capacity: min. 4 GB
GPS:
When "GPS" is activated,
information on location
is entered from the GPS
module.
Factory setting activated
Show GPS Position:
Current geolocation, as
long as the GPS module
has sufficient satellite
reception and can deter-
mine a location
WLAN:
When "WLAN" is activa-
ted, the recorded welding
data can be transferred to
the LQS app.
Factory setting activated
The "WLAN Mode" must
be set to "AccessPt"
Reset to defaults
If the "Reset to defaults"
menu is selected and
confirmed by selecting
the relevant function, all
customer-specific profiles
will be deleted. Settings
that have been changed
via the Setup menu will
be reset to the factory
settings

20
1
Available only in "Advanced Mode"
