Lenze E82ZZ Series User manual

Montageanleitung
Mounting Instructions
Instructions de montage
EDK82ZZ113
.=ik
Ä.=ikä
8200 vector 0.25 ... 11 kW

E82ZZxxxxB200 / ...B210 / ...B220
Funk-Entstörfilter
RFI filter
Filtre antiparasite
Global Drive

1 Vorwort und Allgemeines
EDK82ZZ113 DE/EN/FR 2.1
2
DUMMY_NUM_Reset-EF_Zuordnung
0Abb. 0Tab. 0

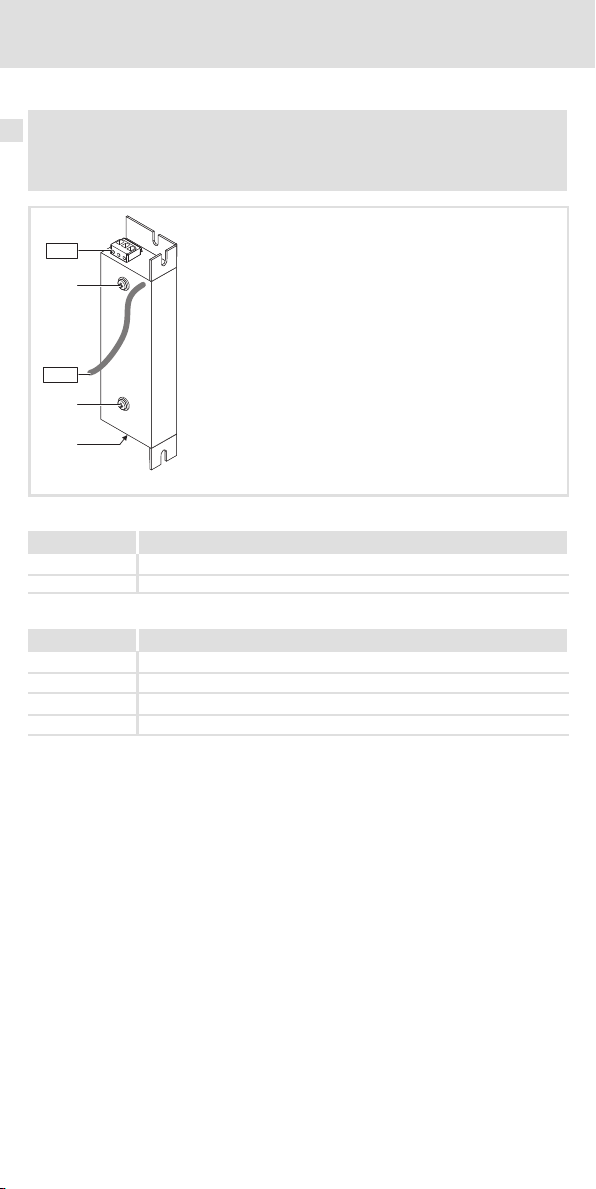

1 Vorwort und Allgemeines
Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät,
bevor Sie mit den Arbeiten beginnen!
Beachten Sie die enthaltenen Sicherheitshinweise.
Line
Load
1
0
0
E82ZZ001
Lieferumfang
Anz. Beschreibung
1 Filter
1Montageanleitung
Elemente am Filter
Pos. Beschreibung
Line Netzanschluss L1/N/PE oder L1/L2/L3/PE
Load Anschlussleitungen zum Antriebsregler L1’/N’/PE’ oder L1’/L2’/L3’/PE’
Befestigungsschrauben Grundgerät
Typenschild
Informationen zur Gültigkeit
Diese Anleitung ist gültig für
ƒ Funk-Entstörfilter E82ZZxxxxxB200
ƒ Funk-Entstörfilter E82ZZxxxxxB210
ƒ Funk-Entstörfilter E82ZZxxxxxB220

Vorwort und Allgemeines 1
EDK82ZZ113 DE/EN/FR 2.1 3

DUMMY_NUM_Reset-EF_Zuordnung
Identifikation
L
xxxxxxxxxxxxxxxx
Art.-Nr. / Part No.:
Typ / Type:
xxxxxx
E82ZZ37112B200
xxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

E82ZZ005
Abb. 1 Typenschild
Typenschlüssel c
E82 Z Z xxx 3 x B xxx
Produktreihe
Zubehör
Filtertyp
Z = Funk-Entstörfilter
Leistung
z. B. 752 = 75 x 102W = 7,5 kW
z. B. 113 = 11 x 103W=11kW
Anzahl Phasen
3=3Phasen
Spannungsklasse
2 = 230/240 V
4 = 400/500 V
Gerätegeneration
Filter-Variante
200 = SD (Short Distance)
210 = LD (Long Distance)
220=LL(LowLeakage)
Dokumenthistorie
Materialnummer Version Beschreibung
.=ik 2.1 07/2010 TD00 Neuauflage wegen Neuorga-
nisation des Unternehmens
13216221 1.0 09/2007 TD29 Erstausgabe
Tipp!
Aktuelle Dokumentationen und Software-Updates zu Lenze Produkten finden
Sie im Internet jeweils im Bereich ”Services & Downloads” unter
http://www.Lenze.com

1 Vorwort und Allgemeines
EDK82ZZ113 DE/EN/FR 2.1
4
DUMMY_NUM_Reset-EF_Zuordnung
Einsetzbarkeit
Die Verwendung dieser Filter ist zulässig mit Antriebsreglern der Reihe 8200 vector im Lei-
stungsbereich 0,25 ... 11 kW gemäß nachfolgender Zuordnung.
Zuordnung Filter – Grundgerät
230/240-V-Netz, 1/N/PE:
Funk-Entstörfilter-Typ Antriebsregler-Typ
E82ZZ37112B200
E82ZZ37112B210
E82ZZ37112B220
E82xV251K2C2xx
E82xV371K2C2xx
E82ZZ75112B200
E82ZZ75112B210
E82xV551K2C2xx
E82xV751K2C2xx
E82ZZ75112B220 E82xV551K2C2xx
E82ZZ22212B200
E82ZZ22212B210
E82xV152K2C2xx
E82xV222K2C2xx
230/240-V-Netz, 3/PE:
Funk-Entstörfilter-Typ Antriebsregler-Typ
E82ZZ75132B2x0 E82xV551K2C2xx
E82xV751K2C2xx
E82ZZ22232B2x0 E82xV152K2C2xx
E82xV222K2C2xx
E82ZZ40232B2x0 E82xV302K2C2xx
E82xV402K2C2xx
E82ZZ75232B2x0 E82xV552K2C2xx
E82xV752K2C2xx
400/500-V-Netz, 3/PE:
Funk-Entstörfilter-Typ Antriebsregler-Typ
E82ZZ75134B2x0 E82xV551K4C2xx
E82xV751K4C2xx
E82ZZ22234B2x0 E82xV152K4C2xx
E82xV222K4C2xx
E82ZZ55234B2x0
E82xV302K4C2xx
E82xV402K4C2xx
E82xV552K4C2xx
E82ZZ11334B2x0 E82xV752K4C2xx
E82xV113K4C2xx

Sicherheitshinweise
Verwendete Hinweise
2
EDK82ZZ113 DE/EN/FR 2.1 5

H1sic_DE-SIC_pikt_DE
2 Sicherheitshinweise
Verwendete Hinweise
Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta-
tion folgende Piktogramme und Signalwörter verwendet:
Sicherheitshinweise
Aufbau der Sicherheitshinweise:
Gefahr!
(kennzeichnet die Art und die Schwere der Gefahr)
Hinweistext
(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann)
Piktogramm und Signalwort Bedeutung
Gefahr!
Gefahr von Personenschäden durch gefährliche elektri-
sche Spannung
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Gefahr!
Gefahr von Personenschäden durch eine allgemeine Ge-
fahrenquelle
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Stop!
Gefahr von Sachschäden
Hinweis auf eine mögliche Gefahr, die Sachschäden zur
Folge haben kann, wenn nicht die entsprechenden Maß-
nahmen getroffen werden.
Anwendungshinweise
Piktogramm und Signalwort Bedeutung
Hinweis! Wichtiger Hinweis für die störungsfreie Funktion
Tipp! Nützlicher Tipp für die einfache Handhabung
Verweis auf andere Dokumentation

2 Sicherheitshinweise
Restgefahren
EDK82ZZ113 DE/EN/FR 2.1
6
Restgefahren-UR_Warn
Restgefahren
Gefahr!
Gefährliche elektrische Spannung
Alle Leistungsanschlüsse führen bis zu 3 Minuten nach Netz-Ausschalten
gefährliche elektrische Spannung.
Mögliche Folgen:
ƒTod oder schwere Verletzungen beim Berühren der Leistungsanschlüsse.
Schutzmaßnahmen:
ƒVor Arbeiten an den Leistungsanschlüssen Netz abschalten und
mindestens 3 Minuten warten.
ƒPrüfen, ob alle Leistungsanschlüsse spannungsfrei sind.
Gefahr!
Gefährliche elektrische Spannung
Bei den Filter-Varianten 200 und 210 ist der Ableitstrom gegen Erde (PE)
>3,5mAACbzw.>10mADC.
Mögliche Folgen:
ƒTod oder schwere Verletzungen beim Berühren des Gerätes im Fehlerfall.
Schutzmaßnahmen:
ƒDie in der EN 61800-5-1 geforderten Maßnahmen umsetzen.
Insbesondere:
– Festinstallation
– PE-Anschluss normgerecht ausführen (PE-Leiterdurchmesser ≥10 mm2
oder PE-Leiter doppelt auflegen)
Stop!
Kein Geräteschutz gegen zu hohe Netzspannung
Der Netzeingang ist intern nicht abgesichert.
Mögliche Folgen:
ƒZerstörung des Gerätes bei zu hoher Netzspannung.
Schutzmaßnahmen:
ƒBeachten Sie die maximal zulässige Netzspannung.
ƒSichern Sie das Gerät netzseitig fachgerecht gegen Netzschwankungen
und Spannungsspitzen ab.
Warnings!
Conditions of Acceptability:
ƒThe filter series E82ZZ shall be mounted into an enclosure providing
adequate spacings.
ƒThe terminals have not been evaluated for field wiring connection.
ƒThese devices are only intended to be used with this manufacturer’s
Inverters Type 8200 Vector, having a controlled overvoltage means.

Technische Daten
Allgemeine Daten und Einsatzbedingungen
3
EDK82ZZ113 DE/EN/FR 2.1 7

H1_Daten-TD_Montagebed_E82ZZ
3 Technische Daten
Allgemeine Daten und Einsatzbedingungen
Normen
Approbation UL UL 508C, Component Power Conversion Equipment - Accesso-
ries (File No. E132659) for USA and Canada
Angaben zu Netzen
Netzformen
mit geerdetem Y-Punkt (TT-/TN-Netze) uneingeschränkte Nutzung
IT-Netze 230 V Anweisungen über besondere Maßnahmen in der Dokumen-
tation zum Grundgerät beachten!
400 V Max. Netzspannung 400 V!
Anweisungen über besondere Maßnahmen in der Dokumen-
tation zum Grundgerät beachten!
Schutz
Schutzart EN 60529 IP 20 nicht im Anschlussbereich
der Klemmen
NEMA 250 Berührschutz nach Typ 1
Isolationsfestigkeit EN 61800-5-1 Überspannungskategorie III
Reduzierung ab 2000 m: Überspannungskategorie II
Ableitstrom EN 61800-5-1
E82ZZ...B200
E82ZZ...B210
>3,5mA Bestimmungen und
Sicherheitshinweise
beachten!
E82ZZ...B220 <3,5mA
Umweltbedingungen
Temperatur
Lagerung -25 ... +60 °C
Transport -25 ... +70 °C
Betrieb -10 ... +55 °C
Stromreduzierung von +40 ... +55 °C: 2.5 %/°C
Aufstellhöhe 0 ... 4000 m üNN
1000 ... 4000 m üNN: Stromreduzierung 5 %/1000 m
Verschmutzung EN 61800-5-1 Verschmutzungsgrad 2
Rüttelfestigkeit EN50178, IEC61800-5-1,
Germanischer Loyd, allge-
meine Bedingungen
Beschleunigungsfest bis 0.7 g
Montagebedingungen
Montageort im Schaltschrank
Montageposition Standard: zwischen Montageplatte und Grundgerät
Variante: links neben dem Grundgerät
Einbaulage senkrecht, Anschlüsse oben

3 Technische Daten
Bemessungsdaten
EDK82ZZ113 DE/EN/FR 2.1
8
H2bemess-ElektEingDaten_E82ZZ
Bemessungsdaten
Grundlage der Daten
Netz
Spannung
U[V]
Spannungsbereich
U[V]
Frequenzbereich
f[Hz]
1/N/PE AC 230/240 180-0%...264+0% 45 ... 65
3/PE AC 230/240 180-0%...264+0% 45 ... 65
3/PE AC 400 320-0%...440+0% 45 ... 65
3/PE AC 500 400-0%...550+0% 45 ... 65
Typ Phasenzahl Spannung
[V]
Freq.
[Hz]
Strom
[A]
Strom
[A]
cmax. +40° C cmax. +55° C
E82ZZ...
37112B...
1230/240
50/60 5.0 3.1
75112B... 50/60 9.5 5.9
22212B... 50/60 18.0 11.2
75132B...
3230/240
50/60 5.5 3.4
22232B... 50/60 12.5 7.8
40232B... 50/60 22.0 13.7
75232B... 50/60 30.0 18.7
75134B...
3400/500
50/60 3.4/3.4 2.1/2.1
22234B... 50/60 7.3/7.3 4.5/4.5
55234B... 50/60 16.8/16.8 10.5/10.5
11334B... 50/60 21.0/21.0 13.1/13.1
cTemperatur im Schaltschrank
Typ Verlustleistung Induktivität Spannungsabfall
Pv [W] L[mH] ΔU[V]
E82ZZ...
37112B... 10 - -
75112B... 15 - -
22212B... 20 - -
75132B... 15 - -
22232B... 20 - -
40232B... 35 - -
75232B... 40 - -
75134B... 15 - -
22234B... 20 - -
55234B... 35 - -
11334B... 40 - -

Technische Daten
Mechanische Daten
3
EDK82ZZ113 DE/EN/FR 2.1 9

H2-Abmess_E82ZZ_BF2_TAB
Mechanische Daten
Leistungsbereich 0,25 ... 2,2 kW
E82ZZ002
Abb. 2 Abmessungen Filter
Alle Maße in Millimeter.
Typ Maße Masse
[mm] [kg]
bb1 b2 b3 e m l
E82ZZ37112... 217 172 135 23.5 30 197 120 0.5
E82ZZ75112... 277 232 195 25 40 247 130 0.8
E82ZZ22212... 337 292 255 24 40 317 130 0.9
E82ZZ75132... 277 232 195 26 40 40 130 0.8
E82ZZ22232... 337 292 255 24 40 40 130 0.8
E82ZZ75134... 277 232 195 26 40 247 130 0.8
E82ZZ22234... 337 292 255 24 40 317 130 0.9

3 Technische Daten
Mechanische Daten
EDK82ZZ113 DE/EN/FR 2.1
10 
H2-Abmess_E82ZZ_BF2_TAB

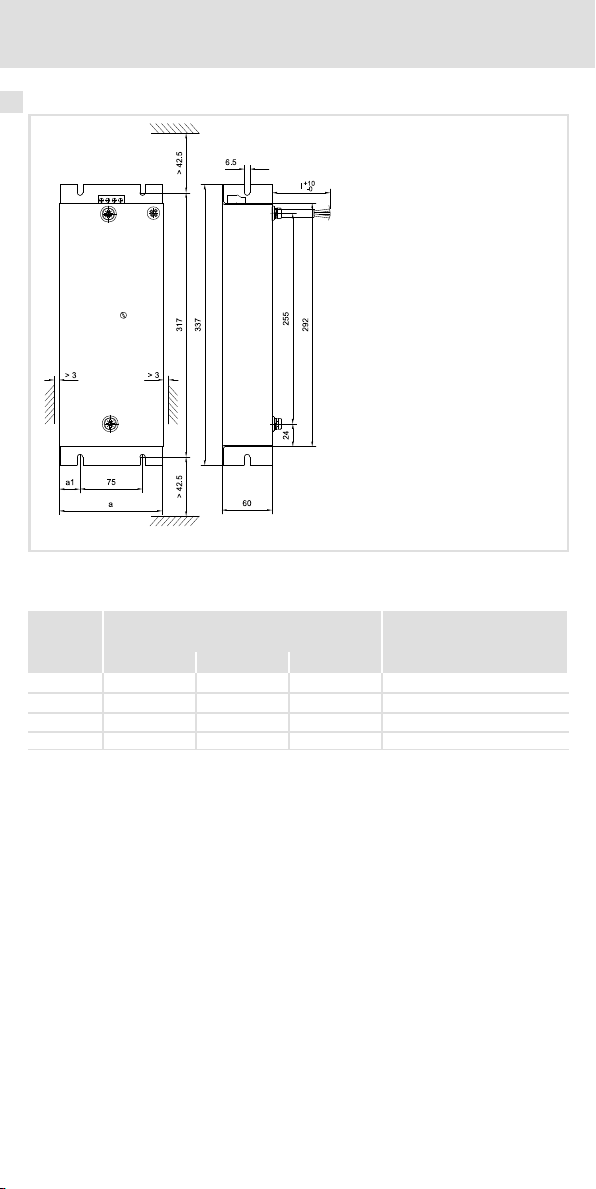

Leistungsbereich 3 ... 11 kW
E82ZZ003
Abb. 3 Abmessungen Filter
Alle Maße in Millimeter.
Typ Maße Masse
[mm] [kg]
aa1 l
E82ZZ40232... 100 12.5 150 1.7
E82ZZ75232... 125 25 170 2.1
E82ZZ55234... 100 12.5 150 1.7
E82ZZ11334... 125 25 170 2.1

Mechanische Installation
Wichtige Hinweise
4
EDK82ZZ113 DE/EN/FR 2.1 11

H1_MechINS-Montageschritte-Var_E82ZZ
4 Mechanische Installation
Wichtige Hinweise
ƒ Der Montageort muss den in den Technischen Daten genannten Einsatzbedingungen
immer entsprechen (7). Ggf. zusätzliche Maßnahmen ergreifen.
ƒ Die Montageplatte des Schaltschranks muss folgende Eigenschaften aufweisen:
– elektrisch leitfähig
–lackfrei
ƒ Die mechanischen Verbindungen müssen immer gewährleistet sein.
ƒ Bei Betrieb des Funk-Entstörfilters E82ZZ75232B2x0 oder E82ZZ11334B2x0 mit
Netzdrossel ELN3-0088H035/ELN3-0150H024 mindestens 220 mm Abstand
zwischen Funk-Entstörfilter und Netzdrossel einhalten.
ƒ Grundgeräte des Typs E82EV... (Einbaugeräte) können sowohl auf das Filter montiert
werden (Standard-Montage) als auch rechts neben dem Filter (Montage-Variante).
Grundgeräte desTypsE82DV... (Durchstoßtechnik)undE82CV...(ColdPlate)könnennur
rechts neben dem Filter montiert werden (Montage-Variante).

4 Mechanische Installation
Montageschritte
EDK82ZZ113 DE/EN/FR 2.1
12 
H1_MechINS-Montageschritte-Var_E82ZZ

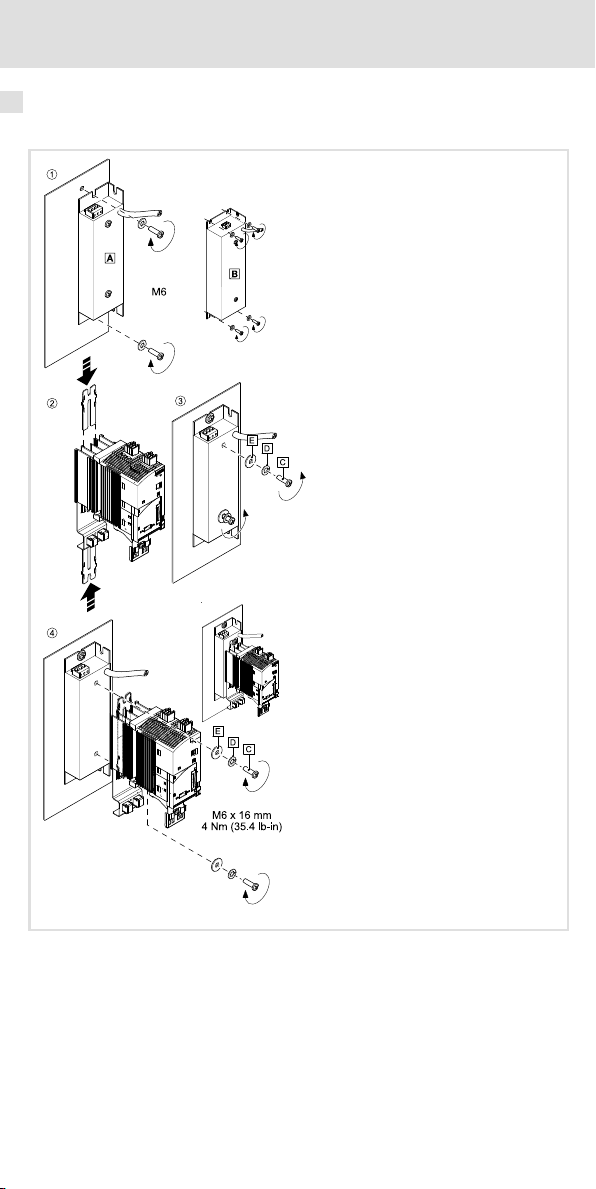

Montageschritte
Standard-Montage
E82ZZ006
Abb. 4 Montage des Filters
Filter im Leistungsbereich 0,25 ... 2,2 kW
Filter im Leistungsbereich 3 ... 11 kW

Mechanische Installation
Montageschritte
4
EDK82ZZ113 DE/EN/FR 2.1 13

H1_MechINS-Montageschritte-Var_E82ZZ
So montieren Sie das Filter:
1. Zwei bzw. vier M6-Befestigungsbohrungen (/) auf der Montageplatte vorbereiten
und das Filter mit 2 bzw. 4 Schrauben und Unterlegscheiben montieren.
– Abmessungen und Einbaufreiräume beachten (9).
2. Befestigungsschienen auf den Kühlkörper des Grundgerätes schieben.
3. Die obere Schraube einschließlich Federringe und Unterlegscheiben entfernen.
DieuntereSchraubeso weit herausdrehen, dass sie noch sicher im Gewinde steckt.
4. Grundgerät mit Schrauben , Federringe und Unterlegscheiben auf das Filter
montieren.
– Anzugsmoment beachten.

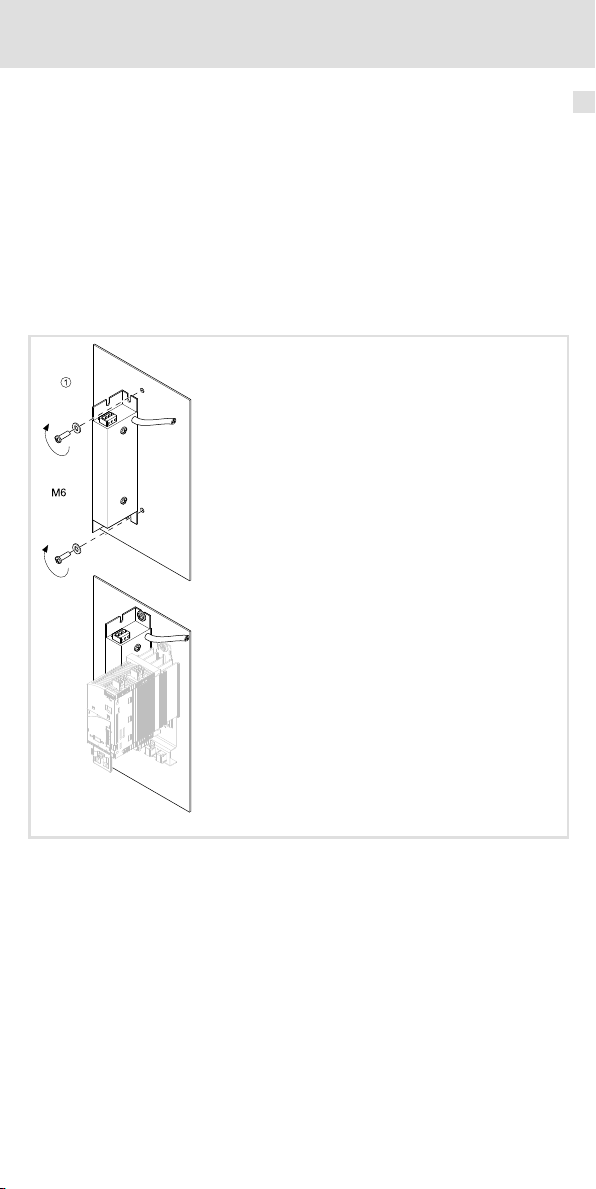

Montage-Variante
E82ZZ007
Abb. 5 Montage des Filters
So montieren Sie das Filter:
1. Zwei Befestigungsbohrungen M6 auf der Montageplatte vorbereiten und das Filter
mit 2 Schrauben und Unterlegscheiben montieren.
Anschließend kann das Grundgerät rechts neben dem Filter montiert werden (Doku-
mentation zum Grundgerät).

5 Elektrische Installation
Wichtige Hinweise
EDK82ZZ113 DE/EN/FR 2.1
14 
H1_E_INST-Montageschritte_E82ZZ
5 Elektrische Installation
Wichtige Hinweise
ƒ Die Installation muss
– den in den Technischen Daten genannten Einsatzbedingungen immer
entsprechen (7).
– nach EN 60204-1 ausgeführt werden.
ƒ Bei der Auswahl des Leitungstyps beachten:
– Die verwendeten Leitungen müssen den geforderten Approbationen am
Einsatzort entsprechen (z. B. VDE, UL usw.).
– Absicherung und Leitungsquerschnitte gemäß den Vorgaben in der
Dokumentation zum Grundgerät bemessen.
ƒ Beim Verlegen der PE-Leitung beachten:
– Der PE-Anschluss muss nach EN 61800-5-1 ausgeführt werden.
Anschlussplan
L1
L1
L1
L1
N
L2
N
L2
Load
Load
Line
Line
E82ZZxxx Bxxx1x
E82ZZxxx xBxxx3
8200 vector
8200 vector
L3L3
PE
PE
PE
PE
L3
L3
N
N
PE
PE
L1
L1
L2
L2
F
F
K1
K1
BU
BK
GN/YE
BK
BK
GN/YE
BK
E82ZZ004

Elektrische Installation
Anschlussdaten
5
EDK82ZZ113 DE/EN/FR 2.1 15

H1_E_INST-Montageschritte_E82ZZ
Anschlussdaten
Klemmen ”Line”
[mm2][AWG] [Nm]
[lb-in]
E82ZZ37112...
0.2 ... 4 24 ... 10 0.5 ... 0.6
4.4 ... 5.3
E82ZZ75112...
E82ZZ22212...
E82ZZ75132...
E82ZZ22232...
E82ZZ40232...
E82ZZ75232...
E82ZZ75134...
E82ZZ22234...
E82ZZ55234...
E82ZZ11334...

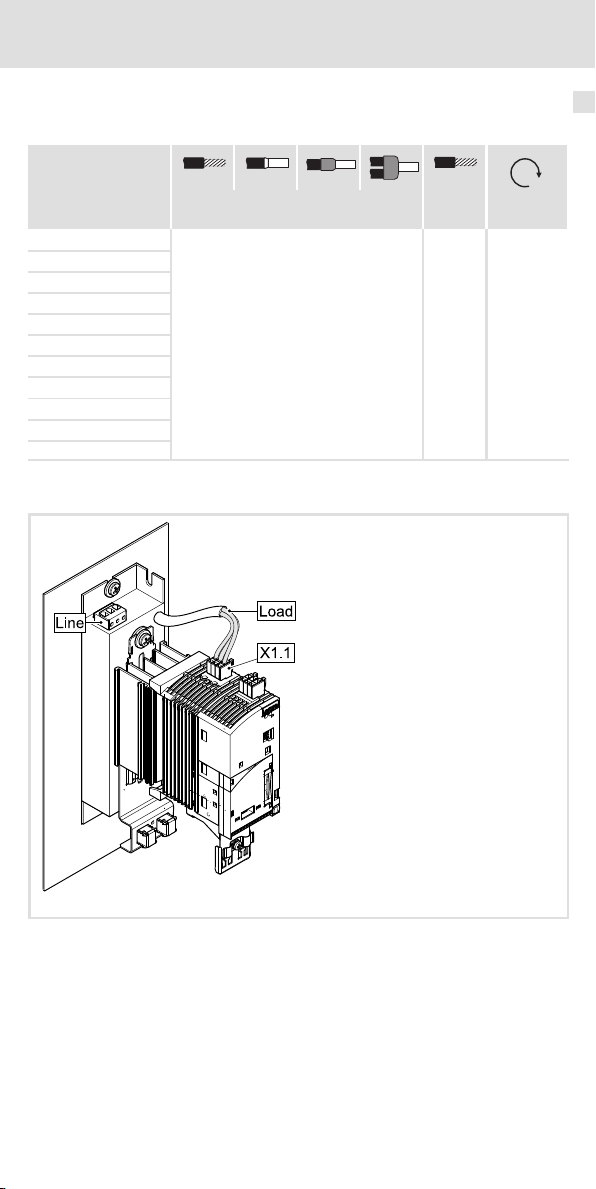

Montageschritte
E82ZZ008
So schließen Sie das Filter an:
1. Schaltschrank spannungsfrei schalten und gegen Wiedereinschalten sichern.
2. Filter-Ausgangsleitungen ”Load” an Klemme X1.1 des Grundgerätes anschließen.
– Dokumentation zum Grundgerät beachten!
3. Netzleitungen an Klemme ”Line” anschließen.
– Anzugsmoment beachten!

1 Preface and general information
EDK82ZZ113 DE/EN/FR 2.1
16 
DUMMY_NUM_Reset-EF_Zuordnung
0Fig. 0Tab. 0
1 Preface and general information
Please read these instructions and the documentation of the standard device
before you start working!
Observe the safety instructions given therein!
Line
Load
1
0
0
E82ZZ001
Scope of supply
Qty. Description
1 Filter
1Mounting Instructions
Elements on the filter
Pos. Description
Line Mains connection for L1/N/PE or L1/L2/L3/PE
Load Connecting cables to controller L1’/N’/PE’ or L1’/L2’/L3’/PE’
Fixing screws for standard device
Nameplate
Validity information
These instructions are valid for
ƒ E82ZZxxxxxB200RFI filters
ƒ E82ZZxxxxxB210RFI filters
ƒ E82ZZxxxxxB220RFI filters

Preface and general information 1
EDK82ZZ113 DE/EN/FR 2.1 17

DUMMY_NUM_Reset-EF_Zuordnung
Identification
L
xxxxxxxxxxxxxxxx
Art.-Nr. / Part No.:
Typ / Type:
xxxxxx
E82ZZ37112B200
xxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

E82ZZ005
Fig. 1 Nameplate
Type code c
E82 Z Z xxx 3 x B xxx
Product range
Accessories
Filter type
Z = RFI filter
Power
e.g.752=75x10
2W = 7.5 kW
e.g.113=11x10
3W=11kW
Number of phases
3=3phases
Voltage class
2 = 230/240 V
4 = 400/500 V
Generation
Filter variant
200 = SD (Short Distance)
210 = LD (Long Distance)
220=LL(LowLeakage)
Document history
Material number Version Description
.=ik 2.1 07/2010 TD00 New edition due to
reorganisation of the
company
13216221 1.0 09/2007 TD29 First edition
Tip!
Current documentation and software updates concerning Lenze products can
be found on the Internet in the ”Services & Downloads” area under
http://www.Lenze.com

1 Preface and general information
EDK82ZZ113 DE/EN/FR 2.1
18 
DUMMY_NUM_Reset-EF_Zuordnung
Application range
The filters can be used together with 8200 vector controllers in the power range from 0.25
... 11 kW according to the following assignment:
Assignment of filters to standard devices
230/240-V mains, 1/N/PE:
RFI filter type Controller type
E82ZZ37112B200
E82ZZ37112B210
E82ZZ37112B220
E82xV251K2C2xx
E82xV371K2C2xx
E82ZZ75112B200
E82ZZ75112B210
E82xV551K2C2xx
E82xV751K2C2xx
E82ZZ75112B220 E82xV551K2C2xx
E82ZZ22212B200
E82ZZ22212B210
E82xV152K2C2xx
E82xV222K2C2xx
230/240-V mains, 3/PE:
RFI filter type Controller type
E82ZZ75132B2x0 E82xV551K2C2xx
E82xV751K2C2xx
E82ZZ22232B2x0 E82xV152K2C2xx
E82xV222K2C2xx
E82ZZ40232B2x0 E82xV302K2C2xx
E82xV402K2C2xx
E82ZZ75232B2x0 E82xV552K2C2xx
E82xV752K2C2xx
400/500-V mains, 3/PE:
RFI filter type Controller type
E82ZZ75134B2x0 E82xV551K4C2xx
E82xV751K4C2xx
E82ZZ22234B2x0 E82xV152K4C2xx
E82xV222K4C2xx
E82ZZ55234B2x0
E82xV302K4C2xx
E82xV402K4C2xx
E82xV552K4C2xx
E82ZZ11334B2x0 E82xV752K4C2xx
E82xV113K4C2xx

Safety instructions
Notes used
2
EDK82ZZ113 DE/EN/FR 2.1 19

H1sic_EN-SIC_pikt_EN
2 Safety instr uctions
Notes used
The following pictographs and signal words are used in this documentation to indicate
dangers and important information:
Safety instructions
Structure of safety instructions:
Danger!
(characterises the type and severity of danger)
Note
(describes the danger and gives information about how to prevent dangerous
situations)
Pictograph and signal word Meaning
Danger!
Danger of personal injury through dangerous electrical
voltage.
Reference to an imminent danger that may result in
death or serious personal injury if the corresponding
measures are not taken.
Danger!
Danger of personal injury through a general source of
danger.
Reference to an imminent danger that may result in
death or serious personal injury if the corresponding
measures are not taken.
Stop!
Danger of property damage.
Reference to a possible danger that may result in
property damage if the corresponding measures are not
taken.
Application notes
Pictograph and signal word Meaning
Note! Important note to ensure troublefree operation
Tip! Useful tip for simple handling
Reference to another documentation

2 Safety instructions
Residual hazards
EDK82ZZ113 DE/EN/FR 2.1
20 
Restgefahren-UR_Warn
Residual hazards
Danger!
Dangerous electrical voltage
All power terminals remain live for up to three minutes after mains
disconnection.
Possible consequences:
ƒDeath or severe injuries when touching the power terminals.
Protective measures:
ƒSwitch off the power supply and wait for at least three minutes before
working on the power terminals.
ƒMake sure that all power terminals are deenergised.
Danger!
Dangerous voltage
With the filter variants 200 and 210, the leakage current to earth (PE) is
>3.5mAACor>10mADC.
Possible consequences:
ƒDeath or severe injuries when touching the device in case of a fault.
Protective measures:
ƒTake the measures specified in EN 61800-5-1. In particular:
– Fixed installation
– PE connection according to standard (PE conductor diameter ≥10 mm2
or connect PE conductor twice)
Stop!
No device protection if the mains voltage is too high
The mains input is not internally fused.
Possible consequences:
ƒDestruction of the device if the mains voltage is too high.
Protective measures:
ƒObserve the maximally permissible mains voltage.
ƒFuse the device correctly on the supply side against mains fluctuations and
voltage peaks.
Warnings!
Conditions of acceptability:
ƒThe E82ZZ filters must be mounted into an enclosure providing adequate
spacings.
ƒThe terminals have not been evaluated for field wiring connection.
ƒThese devices are only intended for use with Lenze 8200 vector inverters
with a controlled overvoltage means.
