Lenze L-force 9400 Series User manual

Montageanleitung
EDK94AZRP45
.M.8
Ä.M.8ä
9400 82 ... 200 A

E94AZRP0824, E94AZRP2004
Funk-Entstörfilter
RFI filter
Filtre antiparasite
Filtro RFI
Filtro RFI
Mounting Instructions
Instructions de montage
Instrucciones para el montaje
Istruzioni per il montaggio
L-force Drives

Lesen Sie zuerst diese Anleitung und die Dokumentation zum
Grundgerät, bevor Sie mit den Arbeiten beginnen!
Beachten Sie die enthaltenen Sicherheitshinweise.
Please read these instructions and the documentation of the standard
device before you start working!
Observe the safety instructions given therein!
Lire le présent fascicule et la documentation relative à l’appareil de base
avant toute manipulation de l’équipement !
Respecter les consignes de sécurité fournies.
Lea estas instrucciones y la documentación del equipo básico antes de
empezar a trabajar.
Observe las instrucciones de seguridad indicadas.
Prima di iniziare qualsiasi intervento, leggere le presenti istruzioni e la
documentazione relativa al dispositivo di base.
Osservare le note di sicurezza.

Inhalt i
3
EDK94AZRP45 DE/EN/FR/ES/IT 5.0
1 Über diese Dokumentation 4.........................................
1.1 Informationen zur Gültigkeit 4.................................
1.2 Zielgruppe 4................................................
1.3 Dokumenthistorie 5..........................................
1.4 Verwendete Konventionen 5...................................
1.5 Verwendete Hinweise 6.......................................
2 Sicherheitshinweise 8...............................................
2.1 Allgemeine Sicherheitshinweise 8..............................
2.2 Restgefahren 9..............................................
3 Produktbeschreibung 11.............................................
3.1 Lieferumfang 11..............................................
3.2 Übersicht 11.................................................
3.3 Identifikation 12..............................................
3.4 Einsatzbedingungen 12........................................
4 Technische Daten 13.................................................
4.1 Allgemeine Daten und Einsatzbedingungen 13....................
4.2 Bemessungsdaten 15..........................................
4.3 Mechanische Daten 16........................................
5 Mechanische Installation 18...........................................
5.1 Wichtige Hinweise 18..........................................
5.2 Anordnung der Geräte 19.......................................
5.3 Befestigungsraster 21..........................................
5.4 Montageschritte 22...........................................
6 Elektrische Installation 24.............................................
6.1 Wichtige Hinweise 24..........................................
6.2 Anschlussplan 26.............................................
6.3 Anschlussdaten 28............................................
6.4 Montageschritte 29...........................................

Über diese Dokumentation
Informationen zur Gültigkeit
1

4EDK94AZRP45 DE/EN/FR/ES/IT 5.0
0Abb. 0Tab. 0
1 Über diese Dokumentation
1.1 Informationen zur Gültigkeit
Diese Anleitung ist gültig für
ƒFunk-Entstörfilter E94AZRP0824
ƒFunk-Entstörfilter E94AZRP2004
1.2 Zielgruppe
Diese Dokumentation richtet sich an qualifiziertes Fachpersonal nach
IEC 60364.
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkei-
ten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Pro-
dukts über entsprechende Qualifikationen verfügen.
Tipp!
Informationen und Hilfsmittel rund um die Lenze-Produkte finden
Sie im Download-Bereich unter
http://www.Lenze.com

Über diese Dokumentation
Dokumenthistorie
1
5
EDK94AZRP45 DE/EN/FR/ES/IT 5.0
1.3 Dokumenthistorie
Materialnummer Version Beschreibung
.M.8 5.0 10/2013 TD15 Ergänzungen i700
.=*s 4.1 09/2011 TD00 Überarbeitung
.=*s 4.0 01/2009 TD29 Neuauflage wegen Neuorganisation des Un-
ternehmens
.8gc 3.0 02/2008 TD29 Überarbeitung
.6@O 2.0 06/2007 TD29 Überarbeitung
.5b$ 1.1 04/2007 TD29 Erstausgabe, 5-sprachig
.5b$ 1.0 04/2007 TD29 Erstausgabe, deutsch
1.4 Verwendete Konventionen
Informationsart Auszeichnung Beispiele/Hinweise
Zahlenschreibweise
Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt
verwendet.
Zum Beispiel: 1234.56
Textauszeichnung
Programmname »« PC-Software
Zum Beispiel: »Engineer«, »Global
Drive Control« (GDC)
Symbole
Seitenverweis Verweis auf eine andere Seite mit
zusätzlichen Informationen
Zum Beispiel: 16 = siehe Seite 16
Dokumentationsverweis Verweis auf eine andere Dokumen-
tation mit zusätzlichen Informatio-
nen
Zum Beispiel: EDKxxx = siehe
Dokumentation EDKxxx

Über diese Dokumentation
Verwendete Hinweise
1

6EDK94AZRP45 DE/EN/FR/ES/IT 5.0
1.5 Verwendete Hinweise
Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser
Dokumentation folgende Piktogramme und Signalwörter verwendet:
Sicherheitshinweise
Aufbau der Sicherheitshinweise:
Gefahr!
(kennzeichnet die Art und die Schwere der Gefahr)
Hinweistext
(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden
kann)
Piktogramm und Signalwort Bedeutung
Gefahr!
Gefahr von Personenschäden durch gefährliche elektri-
sche Spannung
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Gefahr!
Gefahr von Personenschäden durch eine allgemeine
Gefahrenquelle
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Stop!
Gefahr von Sachschäden
Hinweis auf eine mögliche Gefahr, die Sachschäden zur
Folge haben kann, wenn nicht die entsprechenden Maß-
nahmen getroffen werden.
Anwendungshinweise
Piktogramm und Signalwort Bedeutung
Hinweis! Wichtiger Hinweis für die störungsfreie Funktion
Tipp! Nützlicher Tipp für die einfache Handhabung
Verweis auf andere Dokumentation

Über diese Dokumentation
Verwendete Hinweise
1
7
EDK94AZRP45 DE/EN/FR/ES/IT 5.0
Spezielle Sicherheitshinweise und Anwendungshinweise
Piktogramm und Signalwort Bedeutung
Warnings! Sicherheitshinweis oder Anwendungshinweis für den
Betrieb nach UL- oder CSA-Anforderungen.
Die Maßnahmen sind erforderlich, um die Anforderun-
gennachULoderCSAzuerfüllen.
Warnings!

Sicherheitshinweise
Allgemeine Sicherheitshinweise
2

8EDK94AZRP45 DE/EN/FR/ES/IT 5.0
2 Sicherheitshinweise
2.1 Allgemeine Sicherheitshinweise
Gefahr!
Wenn Sie die folgenden grundlegenden Sicherheitsmaßnahmen
missachten, kann dies zu schweren Personenschäden und
Sachschäden führen:
ƒLenze-Antriebs- und Automatisierungskomponenten ...
... ausschließlich bestimmungsgemäß verwenden.
... niemals trotz erkennbarer Schäden in Betrieb nehmen.
... niemals technisch verändern.
... niemals unvollständig montiert in Betrieb nehmen.
... niemals ohne erforderliche Abdeckungen betreiben.
... können während und nach dem Betrieb - ihrer Schutzart entsprechend -
spannungsführende, auch bewegliche oder rotierendeTeile haben. Oberflä-
chen können heiß sein.
ƒAlle Vorgaben der beiliegenden und zugehörigen Dokumentation
beachten.
Dies ist Voraussetzung für einen sicheren und störungsfreien Betrieb sowie
für das Erreichen der angegebenen Produkteigenschaften.
Die in diesem Dokument dargestellten verfahrenstechnischen Hinweise
und Schaltungsausschnitte sind Vorschläge, deren Übertragbarkeit auf die
jeweilige Anwendung überprüft werden muss. Für die Eignung der angege-
benen Verfahren und Schaltungsvorschläge übernimmt der Hersteller keine
Gewähr.
ƒAlle Arbeiten mit und an Lenze-Antriebs- und
Automatisierungskomponenten darf nur qualifiziertes Fachpersonal
ausführen.
Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ...
... die mit Aufstellung, Montage, Inbetriebsetzung und Betrieb des Produkts
vertraut sind.
... die über die entsprechenden Qualifikationen für ihre Tätigkeit verfügen.
... die alle am Einsatzort geltenden Unfallverhütungsvorschriften, Richtli-
nien und Gesetze kennen und anwenden können.

Sicherheitshinweise
Restgefahren
2
9
EDK94AZRP45 DE/EN/FR/ES/IT 5.0
2.2 Restgefahren
Gefahr!
Gefährliche elektrische Spannung
Alle Leistungsanschlüsse führen bis zu 3 Minuten nach
Netz-Ausschalten gefährliche elektrische Spannung.
Mögliche Folgen:
ƒTod oder schwere Verletzungen beim Berühren der
Leistungsanschlüsse.
Schutzmaßnahmen:
ƒVor Arbeiten an den Leistungsanschlüssen Netz abschalten und
mindestens 3 Minuten warten.
ƒPrüfen, ob alle Leistungsanschlüsse spannungsfrei sind.
Warnings!
Conditions of Acceptability:
ƒThe products covered by this report are only intended for use
with Power Conversion Equipment (inverters).
ƒConsideration shall be given to the field wiring leads. No strain
relief test was performed on the leads.
ƒThe devices in this report are only evaluated for factory wiring
use.
ƒTemperature tests were performed with hook mounted drive.
Warnings!
Conditions d’acceptabilité :
ƒLes produits concernés par ce rapport sont destinés
exclusivement à être utilisés avec des convertisseurs de
puissance (variateurs ou power conversion equipment).
ƒUne attention particulière doit être apportée aux tresses de
câblage à pied d’oeuvre. Aucun test de décharge de traction n’a
été réalisé sur ces éléments.
ƒLes équipements concernés par ce rapport sont évalués
exclusivement pour un câblage en usine.
ƒLes tests de température ont été réalisés avec un entraînement à
crochet.

Sicherheitshinweise
Restgefahren
2

10 EDK94AZRP45 DE/EN/FR/ES/IT 5.0
Stop!
Hohes Gerätegewicht
Das Gerät ist sehr schwer und muss für die Montage angehoben
werden.
Mögliche Folgen:
ƒPersonenschäden, insbesondere Rückenschäden beim Anheben
bzw. Halten des Gerätes
ƒSach- und Personenschäden durch Herunterfallen des Gerätes
Schutzmaßnahmen:
ƒGerät nur mit einer für das Gerätegewicht zugelassenen
Lastaufnahmeeinrichtung (z. B. Hallenkran) transportieren.
ƒHebezeug, Lastaufnahmeeinrichtung und Anschlagmittel vor
dem Transport auf ausreichende Tragfähigkeit und
einwandfreien Zustand prüfen.
ƒHebezeug und Anschlagmittel erst entfernen, wenn das Gerät
sicher auf einem tragfähigen Untergrund aufliegt oder endgültig
montiert ist.

Produktbeschreibung
Lieferumfang
3
11
EDK94AZRP45 DE/EN/FR/ES/IT 5.0
3 Produktbeschreibung
3.1 Lieferumfang
Pos. Beschreibung
Funk-Entstörfilter E94AZRPxxxx
Montageanleitung

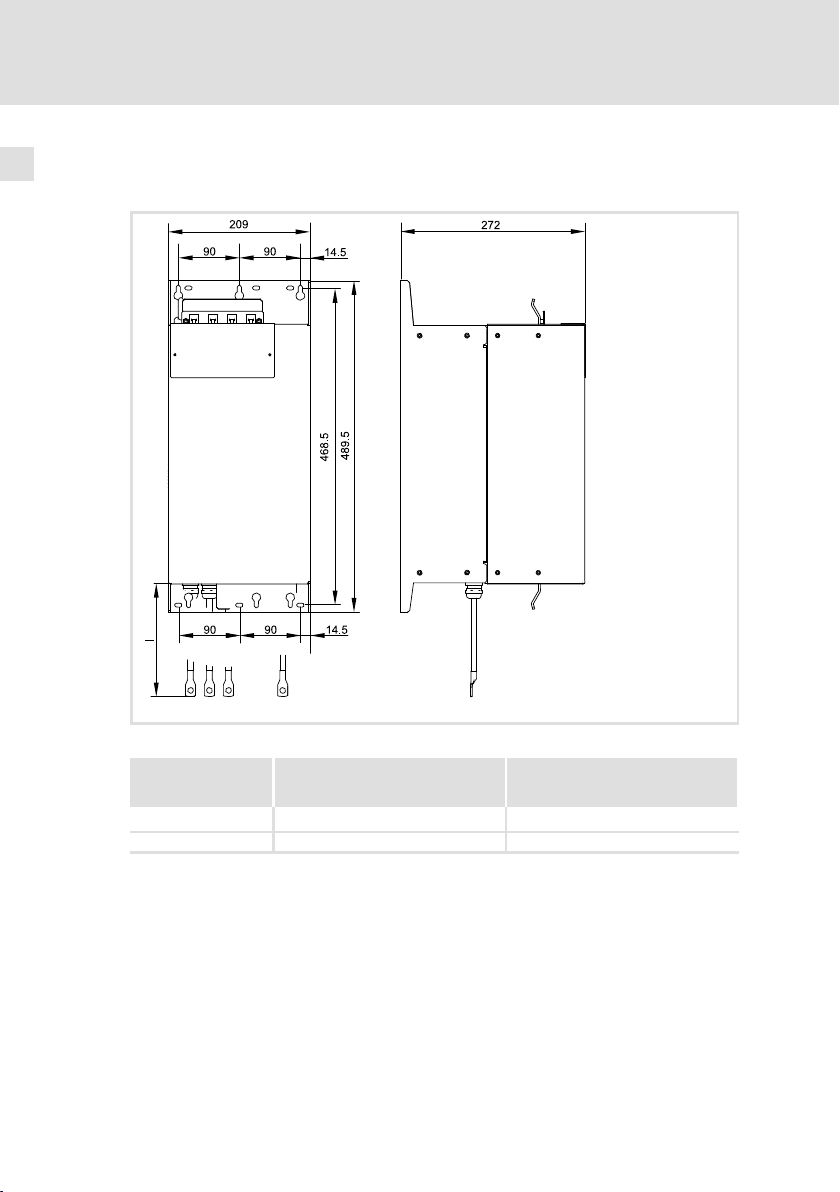

3.2 Übersicht
SSP94FF201
Pos. Beschreibung
X301 Netzanschluss L1 ... L3 und PE
X302 Anschlussleitungen zum DC Versorgungsmodul L1’ ... L3’ und PE
Typenschild

Produktbeschreibung
Identifikation
3

12 EDK94AZRP45 DE/EN/FR/ES/IT 5.0
3.3 Identifikation
Type:
L

SSP94NF002

Typenschlüssel E94 A Z R P xxx x
Produktreihe
Gerätegeneration
Zubehör
Typ Funk-Entstörfilter
für 9400 Power Supply
Bemessungsstrom [A]
Spannungsklasse
4 = 230 ... 400/500 V
3.4 Einsatzbedingungen
Die Verwendung dieses Filters ist zulässig mit Geräten der Produktreihe 9400
und i700 ab der Typenschildbezeichnung:
HW SW
E94APNE1004 VA –
E94APNE2454
E70ACPSx0604x Vx –
Zuordnung Filter – Grundgerät
Funk-Entstörfilter DC Versorgungsmodul
Typ Gerätegröße Typ Gerätegröße
E94AZRP0824 4 E94APNE1004 4
E94AZRP2004 5E94APNE2454 5
E94AZRP0824 4E70ACPSx0604x 2

Technische Daten
Allgemeine Daten und Einsatzbedingungen
4
13
EDK94AZRP45 DE/EN/FR/ES/IT 5.0
4 Technische Daten
4.1 Allgemeine Daten und Einsatzbedingungen
Konformität und Approbation
Approbation
UR UL508 Industrial Control Equipment, Underwriter Laborato-
ries (File-No. E219022) for USA and Canada
Angaben zu Netzen
Netzformen
Mit geerdetem Y-Punkt (TT-/TN-Netze) Betrieb uneingeschränkt erlaubt
IT-Netze Max. Netzspannung 400 V!
AnweisungenüberbesondereMaßnahmeninder
Dokumentation zum Grundgerät beachten!
Personenschutz und Geräteschutz
Schutzart EN 60529 IP20 Nicht im Anschlussbereich
der Klemmen
NEMA 250 Berührschutz nach
Typ 1
Erdableitstrom IEC/EN 61800-5-1 >3.5mAAC
>10mADC
Bestimmungen und Sicher-
heitshinweise beachten!
Isolationsfestigkeit IEC/EN 61800-5-1 < 2000 m Aufstellhöhe: Überspannungskategorie III
> 2000 m Aufstellhöhe: Überspannungskategorie II

Technische Daten
Allgemeine Daten und Einsatzbedingungen
4

14 EDK94AZRP45 DE/EN/FR/ES/IT 5.0
Umweltbedingungen
Klima
Lagerung IEC/EN 60721-3-1 1K3 (-25 ... +60 °C)
Transport IEC/EN 60721-3-2 2K3 (-25 ... +70 °C)
Betrieb IEC/EN 60721-3-3 3K3 (-10 ... +55 °C)
Stromreduzierung von +45 ... +55 °C: 2.5 %/°C
Aufstellhöhe 0 ... 4000 m üNN
1000 ... 4000 m üNN: Stromreduzierung 5 %/1000 m
Verschmutzung EN 61800-5-1 Verschmutzungsgrad 2
Rüttelfestigkeit (9,81 m/s2=1g)
Transport IEC/EN 60721-3-2 2M2
EN 61800-2 2 ... 9 Hz: Amplitude 3.5 mm
10 ... 200 Hz: beschleunigungsfest bis 10 m/s2
200 ... 500 Hz: beschleunigungsfest bis 15 m/s2
Betrieb Germanischer
Lloyd
5...13.2Hz:Amplitude±1mm
13.2 ... 100 Hz: beschleunigungsfest bis 0.7 g
IEC/EN 60068-2-6 10 ... 57 Hz: Amplitude 0.075 mm
57 ... 150 Hz: beschleunigungsfest bis 1 g
Montagebedingungen
Einbauort Im Schaltschrank
Einbaulage Vertikal
Einbaufreiräume
Abmessungen
Gewichte
18

Technische Daten
Bemessungsdaten
4
15
EDK94AZRP45 DE/EN/FR/ES/IT 5.0
4.2 Bemessungsdaten
Netz Spannung Spannungsbereich Frequenzbereich
ULN [V] ULN [V] f[Hz]
3/PE AC 230 180-0%...264+0% 45-0%...65+0%
3/PE AC 400 320-0%...440+0% 45-0%...65+0%
3/PE AC 500 400-0%...550+0% 45-0%...65+0%
Spannung Freq. Strom [A] Strom [A] Phasen-
zahl
[V] [Hz] max. +45° C max. +55° C
E94AZRP0824 230/400/500 50/60 82/82/82 61/61/61 3
E94AZRP2004 230/400/500 50/60 200/200/200 150/150/150 3
E94AZRP0824 2) 400/500 50/60 49/49 30.6/30.6 3
Temperatur im Schaltschrank
2) bei Montage für i700: Netzanschluss unten, Ausgang oben
Verlustleistung Induktivität Spannungsabfall
PV[W] L[mH] U[V]
E94AZRP0824 80 - -
E94AZRP2004 150 - -

Technische Daten
Mechanische Daten
4

16 EDK94AZRP45 DE/EN/FR/ES/IT 5.0
4.3 Mechanische Daten
Verwendung mit 9400
SSP94FF202
Abb. 4-1 Abmessungen [mm]
Maß l Masse
[mm] [kg]
E94AZRP0824 500 10 18.5
E94AZRP2004 600 10 21.0

Technische Daten
Mechanische Daten
4
17
EDK94AZRP45 DE/EN/FR/ES/IT 5.0
Verwendung mit i700
SSP94FF202i7
Abb. 4-2 Abmessungen [mm]
Maß l Masse
[mm] [kg]
E94AZRP0824 500 10 18.5
E94AZRP2004 600 10 21.0

Mechanische Installation
Wichtige Hinweise
5

18 EDK94AZRP45 DE/EN/FR/ES/IT 5.0
5 Mechanische Installation
5.1 Wichtige Hinweise
ƒDer Montageort muss den in den Technischen Daten genannten
Einsatzbedingungen immer entsprechen (13). Ggf. zusätzliche
Maßnahmen ergreifen.
ƒDie Montageplatte des Schaltschranks muss folgende Eigenschaften
aufweisen:
–elektrisch leitfähig
–lackfrei
ƒDie mechanischen Verbindungen müssen immer gewährleistet sein.
ƒEine ungehinderte Luftzirkulation zum Abführen der Wärme muss
gewährleistet sein.

Mechanische Installation
Anordnung der Geräte
5
19
EDK94AZRP45 DE/EN/FR/ES/IT 5.0
5.2 Anordnung der Geräte
Verwendung mit 9400
L1
L2
L3
M
3~
M
3~
M
3~
M
3~
E94AZxPxxxx
E94AZxPxxxx
E94APNExxxx
E94AZEX100
E94AZPxxxxx
E94AZPxxxxx
E94AZPxxxxx
E94AZPxxxxx
...
...
+UG
-UG
+UG
-UG
+UG
-UG
01
+
(E94AZPPxxxx)
SSP94FF003
Abb. 5-1 Anordnungsprinzip
Standard Montage: Nebenbau
Montagevariante: Überbau
E94AZxPxxxx Filter
E94APNExxxx DC Versorgungsmodul 9400
(bis 36 A/18 kW mit Montagesockel E94AZPPxxxx)
E94AZEX100 DC Einspeisestelle
E94AZPxxxxx Montagesockel Achsmodul 9400

Mechanische Installation
Anordnung der Geräte
5

20 EDK94AZRP45 DE/EN/FR/ES/IT 5.0
Verwendung mit i700
L1
L2
L3
M
3~
M
3~
M
3~
M
3~
E94AZxPxxxx
E70ACPSxxxx4x
E70AZEVE001
E70ACMS... E70ACMS...
E70ACMS... E70ACMS...
...
...
+UG
-UG
SSP94FF003 S2
Abb. 5-2 Anordnungsprinzip
Montage: Nebenbau
E94AZxPxxxx Filter (Netzanschluss: unten, Ausgang: oben)
E70ACPSxxxx4x DC Versorgungsmodul i700
E70AZEVE001 DC-Klemme i700 (nur bei verteilter Installation)
