MODEL : LG-SU950/KU9500

2/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
차례
나. 규격및SPEC
다. 분해 조립도
라. 블록도
마. 부품배치및 One Point 수리법
바. 회로도
사. 주요기능 수리방법
가. 제품의 특장점 3
11
32
34
46
52
54
아. 부품목록 66

3/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
가. 제품의 특장점

4/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
1. 제품의 특장점
제1 조(제품의 명칭)
본 제품은 WCDMA+GSM/DCS/PCS 방식의 무선 접속 Algorithm과 안드로이드 OS를 적용한 스마트폰으
로LG-SU950 이라 칭한다
제2 조(목적)
More Extreme & Powerful Smart Phone concept을가지고WCDMA 방식의 디지털 휴대폰 기능 및 최고 수
준의 CPU성능을 가진 QSD8650 chipset과Android OS를 적용하여 좀더 빠르고 다양한 멀티미디어 서비스
를 제공하며, 이로써 Smart phone 시장을 선도하고 고객의 Needs에 대응함으로써 타사 제품 대비 경쟁력
을 확보하는 데 그 목적이 있다.
제3 조(제품 개요)
1) Dimension: 117.9 x 56.8 x 11.05(mm) luxury design
2) QSD8650의one chip solution + Android OS(Ver 2.1)
3) 480x800 / 3.5” / 1600만color TFT
4) 5.0 Mega AF Camera
5) Capacitive 방식의 전면 Full Touch window
6) Micro-SD (Up-to 32GB) 외장메모리 지원
7) 근접/조도 센서
8) 18*10 type의speaker 사용
9) GPS / Bluetooth 2.1+EDR / Wi-Fi 802.11 b/g
10) USB 2.0 High Speed
11) Auto rotate
12) TDMB(QBCAST)
13) 지자기 센서(전자 나침반 기능 지원)
14) 근접/조도 센서
제4 조(적용범위)
1. 본체
2. Battery (1,350mAh)
3. Battery Cover
4. 20pin Gender
5. TDMB 외장형 Antenna
6. USB Cable
7. 거치대
제5 조(용어의 정의)
1.WCDMA(Wide-band CDMA): 멀티미디어 전송을 목적으로, 고화질 화상 서비스, 빠른 데이터 전송율
등 기존 시스템과의 차별성을 지닌 제3세대 이동통신 시스템
2. PCS (Personal Communication Service(System)) : 개인 휴대 통신 서비스
3. CMXTM(Compact Multimedia Extension) : 하드웨어적인 MIDI Decoder없이 대부분의 음원파일을 구
동할수있는QualComm사의 MIDI기반의 소프트웨어 엔진을 말함.
4. CMOS (Complementary Metal-Oxide Semiconductor) : Inverter 회로에 P-Channel Transistor와
N-Channel Transistor를 같이 구성하여 동작속도는 느리나 소비전력이 낮음.

5/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
5. QTV : Qualcomm의QSDXXXX Platform을 이용하여 MPEG-4 Decoder 기능 및 기타 멀티미디어
서비스를 제공하는 Software Video Decoder
6. Frame Error Rate(FER) : 총 수신프레임 대 Error Frame의비
7. OTA (Over The Air) : 시스템에서 단말기로 단말기에 필요한 파라미터를 설정하는 서비스이다.
ESN (Electronic Serial Number)와IMSI(International Mobile Subscriber Identity), A_Key, Service
Programming Lock, PRL(Preferred Roaming List)등이 설정된다. 현재 주로 NAM(Number
Assignment Module)의 전화번호 및 PRL 이 설정된다.
8. VOD (Video On Demand) : 양방향 멀티미디어 서비스의 하나로 사용자가 원하는 멀티미디어 정보를
선택적으로 서버로부터 전송 받아 재생하는 서비스
9. Streaming 방식 : 수신측에서 음성이나 영상, 애니메이션등을 어느 정도 저장(Buffering)한다음실시간
으로 화면에 Play하는 방법으로 전송구간의 속도변화가 생길 경우, 저장된 미디어를 Play하고 그 동안
다시 전송구간의 속도가 회복되면 정상적인 속도로 재생이 되는 방식이다. 재생 내용이 길어 Down
Load 받는데 시간이 많이 걸리는 경우에 편리하나 중간에 전송구간의 속도가 낮아질 경우 재생이
지연되는 단점이 있다.
10. Down Load 방식 : Video Clip의 재생구간이 짧아 전체 데이터의 크기가 크지 않을 경우 Clip 전체를
내려 받은 후 재생하는 방식이다. 서버에 저장된 원본과 동일한 멀티미디어를 재생할 수 있는 장점이
있는 반면, 원하는 멀티미디어를 선택한 후 긴 대기시간과 큰 저장공간이 필요하다.
11. TFT-LCD ( Thin Film Transistor Liquid Crystal Display ) : FET Transistor를 얇은 막 위에 위치 시키고
이를 이용하여 액정 양단에 걸리는 전압 크기를 조절하여 Pixel 각각의 밝기를 조절하는 방식의 LCD
12. ZIF (Zero Intermediate Frequency) : IF를사용하지않은Direct Conversion 방식
13. Cradle : 휴대폰을 충전하기 위해 휴대폰이나 밧데리를 올려 놓는 거치대
14. USB (Universal Serial Bus) : 컴퓨터 본체와 컴퓨터 주변기기를 손쉽게 연결하기 위해 고안된 규격을
말한다. USB 2.0 High speed규격에서는 이보다 40배빠른480Mbps의빠른전송률을나타내고있다.
15. PA (Power Amplifier) : 전력 증폭기
16. VCO (Voltage Controlled Oscillator) : 전압을 변화 시켜 원하는 주파수를 발진시키는 회로부
17. MSM (Mobile Station Modem chip) : CDMA/Analog Protocol 수행, Set내부제어를 위한 Processor
18. Flash Memory : 읽고 쓰기가 가능한 Memory. Protocol, User Interface, User Data등의 Software를
저장함.
19. LCD Display, Keypad부: 폰의 동작상태, 사용자정보 등을 입력, 표시하기 위한 기능을 수행함.
20. EVRC(Enhanced Variable Rate Coder) : 음성을 Digital신호로 압축하는 알고리즘
(8Kbps로13Kbps수준의 음질을 확보한다)
21. RSSI (Received Signal Strength Indicator) : 수신 신호 전력 세기의 표시
22. SMS (Short Message Services) : 비교적 짧은 길이(80byte)의Data를 전송하는 서비스
23. MMS (Multimedia Message Service) : 텍스트 및 그림, 음향 등의 메시지를 주고 받는 서비스
24. MPEG-4 (Moving Picture Experts Group -Standard 4) : 비디오 및 오디오 코딩 및 전송망과의 접속을
정의하는 국제 규격의 하나로 ISO/IEC 14496-1에 정의되어 있으며 1999년1월에 버전 1이 완료되어
현재 인터넷에서 가장 많이 사용되고 있는 멀티미디어 코딩 방법이다. MPEG-2와는 달리 상대적으로
저속에 적합하게 개발되었으며 5Kbps에서 10Mbps급의 멀티미디어 전송에 목적을 두고 있다.
25. WAP (Wireless Application Protocol) : 현재 PC등에서 사용하는 Explorer와 같은 기능을 이동통신을
통해 구현하기 위해 필요한 Protocol이다. WAP은 작은 화면의 이동단말기에서 처리하기 쉽도록 처리
하는 데이터량을 많이 축소한다
26. MOD (Music On Demand) : 양방향 멀티미디어 서비스의 하나로 음악을 검색하고 원하는 음악을
요구하여 재생하는 양방향 통신서비스.
27. Digital Camera : Camera로 화상을 받아들여 그 신호를 디지털 데이터로 변환하고 그래픽 파일로
메모리에 저장, 촬영한 사진을 화면을 통해 즉시 확인할 수 있으며, 컴퓨터를 통해 편집, 출력 등
다양한 자료처리가 가능.
28. Camcorder : 카메라(Camera)와 리코더(Recorder)의 합성어로 녹화 재생 기능을 갖춘 비디오 카메라

6/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
제6 조(구성)

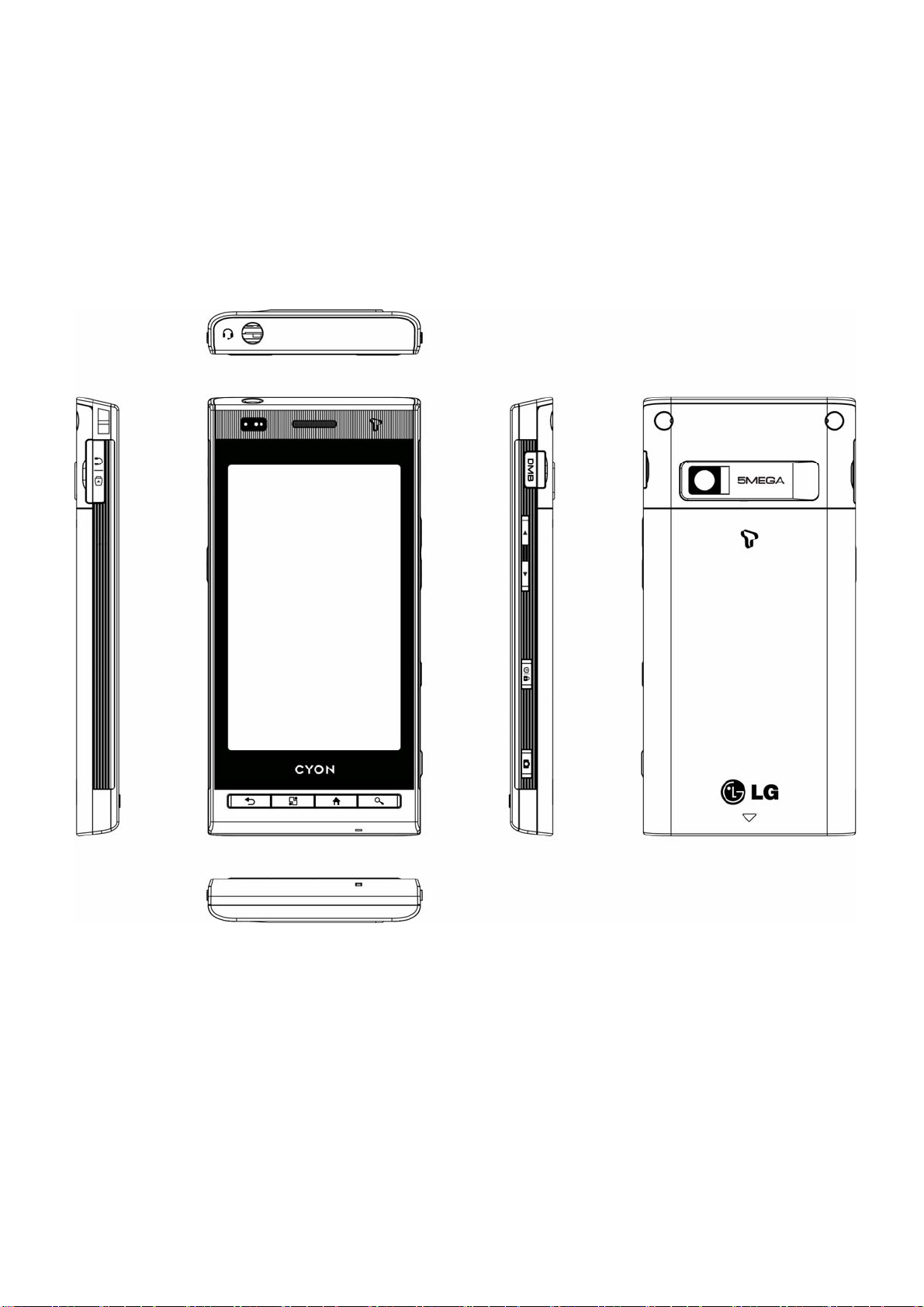

1. 제품 전체 외관도

7/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
항목 Type / Spec. 기능/구성 설명
1. Travel Charger 전원아답터/충전회로 일체
형 정전류/정전압 방식
폰과 Data Debug 포트를 통하
여 직접 연결하여 배터리를 충전
하는 기능
2. USB Cable USB CABLE 20 PIN CONNECTOR
3. Data Cable UART DB9 to 9 Connector
2. 제품의 Accessory 기본 구성
3. Option 구성
항목 Type / Spec 기능설명 및 특징
1. Battery Li-polymer, 1,350mAh
2EA
충전전압 : 4.2V (Typical)
표준충전전류:700mA
(충전시간 : 3시간 이내)
2. Cradle Pocket Type 배터리 충전용 거치대
3. Gender Hand-Strap Type 20Pin MMI
4. TDMB 안테나 외장형 TDMB Ant
5. Ear_Mic 3.5ΦStereo Earphone, 4
극MIDI,MP3,TDMB 안테나 기능
6. USB Data Cable TTA 20pin, 1m USB data 전송
7. Protector
8. Manual Quick Manual CD LG-SU950 사용 설명서

8/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
제 7 조 (기능 및 성능)
1. 제품 주요 기능
1) 음성통화관련기능
(1) 음성 서비스 기능 : EVRC 지원
(2) 다양한 벨소리 기능 : CMX 기본 벨소리와 D/L 벨소리(다운로드벨, 캐리멜리, 뮤직온벨, 클릭! 동영
상벨)
(3) 진동기능 : 착신음 대신 진동으로 착신 신호 감지
(4) One Touch 진동 전환 기능 : 특정 키 버튼을 일정시간 누르고 있으면 바로 진동/신호음 상호 전환
가능
(5) Any Key Answer 기능 : 호수신시 어떤 키라도 누르면 통화 가능
(6) 수신 보류 안내 메시지 송출 기능 : 수신이 불가능한 상황에서 짧은 안내 메시지를 통해 현 상황을
송신자에게 알리는 기능(안내메시지 송출기능 없음)
(7) Volume 조절 기능 : 전화벨/키 톤/통화음량등을 조절
(8) Mute 기능 : 소프트 키를 이용하여 통화 시 묵음 상태 유지/해제
(9) 자동 재발신 기능 : 전화가 연결되지 않았을 경우 3번까지 호 송출 가능
(10) 긴급 통화 기능 : 비상전화
(11) 전화번호/메모 기능 : 통화 중 메뉴버튼을 눌러 전화번호를 저장(Stack Dial 목록에 저장)
(12) 단축 Dialing : 저장된 전화번호 중 99개를 1~2 자리수의 일련번호만 눌러서 다이얼링 가능
(13) PIM Phone Book 기능 : 전화번호부에 2000개의 아이템 저장 가능
(14) Last Number Redial : 최근 통화한 번호를 메모리에서 지우지 않고 Send 버튼을 누르면 다시
다이얼링 가능
(15) 자기번호 확인 기능 : 소프트 키를 이용하여 자신의 폰 번호를 확인
(16) 4자리 국번 지원
(17) Dual Number 기능
(18) CNAP(Caller Name Presentation)/CNIP(Calling Number Identification Presentation : 발신자
번호 표시)/CNIR(Calling/Called Name Identification Restriction : 발신자별 수신제한) 기능
(19) 번호 이동성
(20) WPBX(Wireless Private Branch Exchange : 무선 사설 교환기) : 이동전화 한대로 이동전화와
구내 전화를 동시에 이용할수 있는 유무선 복합서비스로 별도 장치 없이 사무실로 걸려온 전화를
휴대폰으로 받을 수 있게 됨
(21) Call Time Display 기능 : 통화시간표시
(22) Battery 잔량 표시 기능 : 잔여 배터리 잔류량에 따라 레벨을 표시
(23) Low Battery Alarm : 배터리 전력이 약할 경우 경고음과 메시지 표시
(24) 자동 Power Saving 기능 : 20분이 지나면 자동으로 전원 절약 모드
(25) A or B System 선택 기능 : CDMA방식에서 서비스시스템의 사용우선순위 지정
(26) Roaming 표시 : 가입된 서비스지역을 벗어나 타 서비스 지역임을 표시
(27) Roaming 기능 : PCS 이동통신망과의 Roaming 기능
(28) RSSI Display : 수신감도를 나타냄

9/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
2) 데이터서비스기능 (SMS, 데이터 통신, 무선인터넷, 멀티미디어등)
(1) SMS 착/발신 기능
(2) LMS(장문 서비스)
(3) MMS(사진 전송, Flash, 동영상 Mail) MPEG4 Multimedia Message
(4) CBS(방송형 메시지)
(5) Spam 차단기능
(6) 데이터 서비스 기능 : 13K, MDR, 95C, 패킷 데이터, EVDO, Circuit 데이터 지원
(7) DATA 통신기능 : 모뎀 기능으로 인터넷/PC 통신등을 이용
(8) NG Browser : WAP 2.0 지원
(9) Mobile Flash
(10) VOD 다운로드 및 Streaming
(11) 캐릭터 멜로디 D/L 기능
(12) JAVA게임, 노래방(JAVA) 기능
(13) MusicON 기능
3) 화면표시 기능
(1) Graphic LCD 적용
(2) 폰concept의Launcher application 적용
4) 오디오기능
(1) MP3 재생
(2) Sound & Reciever(18×10mm )
5) 카메라기능
(1)촬영
-사진촬영 : 최대5M
-동영상촬영 : 최대 WVGA 30fps MP4(AAC/AMR)
-특수촬영 : 파노라마 , 스티커
(2)갤러리
-내외장 사진을 LCD에 보여주거나, 확대가 가능하도록 지원함.
-대기화면설정/ 슬라이드쇼/메모기능/확대축소/삭제/이름편집등 지원.
(3)사진편집
-저장된 사진을 효과/편집/스티커/펜/말풍선/얼굴꾸미기등의 기능을 지원함.
-대기화면설정
(4)뮤비스튜디오
-여러 장의 Still Image를 음악과 조합하여 mp4 file로 생성하여 Fun 기능을 제공함.
6) DMB 기능 (기능추가)
(1) TDMB 방송 수신
(2) TDMB 자동채널 검색
(3) TDMB 수동채널 설정

10/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
7) 인증기능
(1) OTA : 시스템에서 단말기로 단말기에 필요한 파라미터를 설정하는 서비스
8) 전자수첩기능
(1) Scheduler 기능 : 일정/기념일 합쳐서 160개의 아이템 저장, 할일은80개저장,
메모는 40개의 아이템 저장
(2) Schedule Alarm 기능 : 반복설정(없음/매일/매주/매월/매년)과 각 반복설정에 따른 세부 옵션에 따라
Alarm 가능
9) 게임기, 계산기, 시계기능
(1) 게임 기능
(2) 계산기 기능 : 기본적인 사칙연산 가능
(3) 시계기능 : 현재 시간을 기지국으로부터 수신한 시점부터 상태 유지
(4) Alarm, STOP Watch 기능
(5) 세계시간 표시
10) PC Interface 기능
(1) 디지털 카메라급의 편리한 PC Sync : USB를 이용한 빠른 전송
(2) D/L 기능, DM 기능 : UART, USB를이용한S/W Upgrade 및Diagnostic 기능
11) 사용편의 기능
(1) 기능 Function Key (카메라, Volume Up/Down)
(2) 편리한 UI / 동영상 GUI
(3) 오동작 방지 기능 : 일부 키의 Lock을 이용하여 오동작을 방지하는 기능
(4) 외장형 메모리의 이동식디스크 기능 지원
(5) Menu 표준안 적용 : 예전의 복잡한 메뉴 트리에서 보다 직관적이고 상관성을 갖는 카테고리 별로
메뉴구성
(6) 잠금/해제 코드 설정/변경 : 잠금 기능을 통해 전화기 사용을 제한
(7) 메모리 관리 기능 : 메모리 공간을 사진/동영상/MP3가 공용해서 사용함
(고정 할당이 아닌 동적 할당)
12) 보안 기능
(1) 폰의 잠금 및 해제를 비밀번호를 이용하는 기능
13) WLAN 기능
(1) IEEE 802.11b/g WLAN
(2) Audio, Video streaming 서비스 등 인터넷 망을 통한 멀티미디어 서비스 가능
(3) E-mail 기능 지원
(4) 인터넷 컨텐츠 이용 가능

11/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
나. 규격 및 SPEC

12/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
2. 제품의 특장점
1. System 개요
List Type / Spec.
1. Phone Type DOP Type
2. Size 117.9 x 56.8 x 11.05(mm)
3. Weight 135g
4. Battery 1,350mAh (Li-Ion)
5. MSM chipset QSD8650, RTR6285, PM7540
6. Memory 8Gb(Nand Flash) / 4Gb(SDRAM)
7. LCD Size 3.5 inch
Dot 480 x 800
Color 1600만color
Display Type a-Si TFT, Trans missive
NTSC Min. 80%, Typ. 90%
Contrast Ratio Typ. 1000:1
Pixel Pitch 0.08mm
8. Main Camera
(5M) Type CMOS image sensor
Resolution 2560(H) X 1920(V) pixels.
Frame Rate Max 30fps
Digital Zoom 5M,3M,2M,1M, VGA, QVGA (X9)
Image Scaling
Down 5M,3M,2M,1M, VGA, QVGA
Moving Picture 800x480, Unlimited time

13/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
9. Audio 1) MIDI poly, SW MIDI
2) Mono 18x10 type speaker
3) Receiver Speaker/Receiver 공용
10. Bluetooth Effective
Distance 10M
11. TDMB Type External TDMB
12. WLAN 규격 IEEE 802.11b/g
Throughput 최대 4Mbps (SDIO Driver 성능에 따름)
통신 가능 거리 50 ~ 200m (환경에 따라 다름)
13. Bluetooth 통신 가능 거리 0 m ~ 10 m (환경에 따라 다름)
14. GPS

14/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
항목 Spec. 단위
사용 전압 3.7 (Typ.), 4.2 (Max.) V
사용 온도 -20 ~ + 60 ℃
저장 온도 -30 ~ + 85 ℃
습도 0 ~ 80 %
항목 Spec.
입력 전원 AC 100 ~ 240V,50~ 60Hz
2. 사용 환경
1) Phone 사용 환경
2) TC 사용 환경

15/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
3. 무선 특성
1) WCDMA 송신부의 전기적 특성.
dBc/1MHz
-49Δf = 8.5~12.5MHz
dBc/1MHz
-39 10 * (Δf-7.5)Δf = 7.5~8.5MHz
dBc/1MHz
-35-1 * (Δf-3.5)Δf = 3.5~7.5MHz
dBc/30KHz
-35-15 * (Δf-2.5)Δf = 2.5~3.5MHz
Spectrum
Emission Mask
dBm-369kHz ~ 150kHz
Transmit
Spurious
Emission
dBm-36150kHz ~ 30MHz
dBm-3630MHz ~ 1GHz
dBm/3.84MHz-56---
Transmit Off
Power
dBm-301GHz ~ 12.5GHz
dBm/3.84MHz15---
Peak Code
Domain Error
%17---
Error Vector
Magnitude(EV
M)
dBm/3.84MHz-33--
Δf = ±5MHz
Adjacent
Channel
Leakage Power
Ratio dBm/3.84MHz-43--
Δf = ±10MHz
dBm/3.84MHz-50---
Minimum
Output Power
dBm/3.84MHz25.02321.0
Power class Ⅲ
Maximum
Output Power
dBm/3.84MHz-28.7--46.7
Ior =-
106.7dBm/3.84MHz
dBm/3.84MHz-5.0--23.0
Ior =-
65.7dBm/3.84MHz
dBm/3.84MHz14.0--0.0
Ior =-
25.0dBm/3.84MHz
Open Loop
Output Power
MHz
4.6---
Occupied
Bandwidth
Hz+200--200-
Frequency
Accuracy
단위MaxTyp.MinSpec.항목

16/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
2) WCDMA 수신부의 전기적 특성.
dBm/3.84MHz
-103.7-
-
Jammer(Modulation)
= -56dBm/3.84MHz
Δf = ±10MHz
BER < 0.001%
dBm/3.84MHz
-103.7-
-
Jammer(Modulation)
= -44dBm/3.84MHz
Δf = ±15MHz
BER < 0.001%
In Band Blocking
dBm/30kHz-57--30kHz ~ 1GHz
Spurious Emissions
dBm/1MHz-47--1GHz ~ 1.92GHz
dBm/3.84MHz-60--1.92GHz ~ 1.98GHz
dBm/3.84MHz-47--1.98GHz ~ 2.11GHz
dBm/3.84MHz-60--2.11GHz ~ 2.17GHz
dBm/1MHz-47--2.17GHz ~ 12.75GHz
dBm/3.84MHz-106.7
-
-BER < 0.1%
Reference
Sensitivity Level
dBm/3.84MHz
-103.7-
-
Jammer1(CW)= -46dBm
Jammer2(Modulation)
= -46dBm/3.84MHz
Δf=±10MHz
BER < 0.001%
dBm/3.84MHz
-103.7-
-
Jammer1= -46dBm(CW)
Jammer2(Modulation)
= -46dBm/3.84MHz
Δf=±20MHz
BER < 0.001%
Inter-modulation
Desensitization
dBm/3.84MHz
-103
-
-
Jammer(Modulation)
= -52dBm/3.84MHz
Δf = ±5MHz
BER < 0.001%
Adjacent Channel
Selectivity(ACS)
BER(%)0.1
-
-Pin = -25dBm
Maximum
Input Level
단위MaxTyp.MinSpec.항목

17/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
3) HSDPA 송수신부의 전기적 특성.
Step 6 – Step
7
Step 5 – Step
4
Step 2 –Step 3
Step 1 – Step
0
Step 0
dB1 dB +/- 0.6 dB
dB5 dB +/- 2.3 dB
dB0 dB +/- 0.6 dB
dB6 dB +/- 2.3 dB
dB0 dBm +/- 1 dB
MAX
/
0dB
m
5.7A HS-DPCCH
수
신
송
신dBc/30KHz
-35-15 * (Δf-2.5)Δf = 2.5~3.5MHz
5.9A Spectrum
Emission Mask
with HS-DPCCH
dBc/1MHz
-35-1 * (Δf-3.5)Δf = 3.5~7.5MHz
dBc/1MHz
-39 10 * (Δf-7.5)Δf = 7.5~8.5MHz
dBc/1MHz
-49Δf = 8.5~12.5MHz
dBm/3.84MHz-33--
Δf = ±5MHz
dBm/3.84MHz-43--
Δf = ±10MHz
5.10A Adjacent
Channel Leakage
Power Ratio with
HS-DPCCH
BLER(%)10
-
-Pin = -25dBm
6.3A Maximum
Input Level for
HS-PDSCH
Reception
dBm/3.84MHz
25
25
25
23
22.5
22
21
20
19
1/15 ≤β c/βd≤12/15
13/15 ≤β c/βd≤15/8
15/7 ≤β c/βd≤15/0
5.2.A Maximum
Output Power with
HS-DPCCH
%17.5--
MAX Power
-20 dBm
5.13.1A Error
Vector Magnitude
(EVM) with HS-
DPCCH
단위MaxTyp.MinSpec.항목

18/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
Rms : 5°
Peak : 20 °
Phase Error
GSM : 0.1 ppm
DCS/PCS : 0.1 ppm
Frequency Error
GSM/DCS : < -28dBm
EMC(Radiated Spurious Emission
Disturbance)
GSM : 5dBm – 33dBm ±3dB
DCS/PCS : 0dBm – 30dBm ±3dB
Transmitter Output power and Burst
Timing
<3.69usBurst Timing
200kHz : -36dBm
600kHz : -51dBm/-56dBm
Spectrum due to modulation out to
less than 1800kHz offset
GSM :
1800-3000kHz :< -63dBc(-46dBm)
3000kHz-6000kHz : <-65dBc(-46dBm)
6000kHz < : < -71dBc(-46dBm)
DCS :
1800-3000kHz :< -65dBc(-51dBm)
6000kHz < : < -73dBc(-51dBm)
Spectrum due to modulation out to
larger than 1800kHz offset to the
edge of the transmit band
400kHz : -19dBm/-22dBm(5/0), -23dBm
600kHz : -21dBm/-24dBm(5/0), -26dBm
Spectrum due to switching transient
Class II(RBER) : -105dBm(2.439%)Reference Sensitivity – TCH/FS
0.012(-15 - -40dBm)Usable receiver input level range
±800kHz, ±1600kHz
: -98dBm/-96dBm (2.439%)
Intermodulation rejection – Speech
channels
-98dBm/-96dBm (2.439%)
AM Suppression
-GSM : -31dBm - DCS : -29dBm
±0.5TTiming Advance
Spec.항목
4) GSM 송수신부의 전기적 특성.
- 주파수 범위 : GSM(880~915MHz/925~960MHz), DCS(1710~1785MHz/1805~1880MHz)
PCS (1850~1910MHz/1830~1990MHz)
- 국부발진 주파수 범위 : 1688 ~ 1736 MHz
-중간주파수: 없음
-정격최대출력: 1995.3 mW(33dBm)

19/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
5) Bluetooth 송신부의 전기적 특성
★ 음영으로 표시된 항목은 현재 측정할 수 없는 항목임
항목 Spec. Min Typ. Max 단위
Output Power DH5
PRBS9 Nominal Pwr -6 - +4 dBm
Peak Pwr - - +23 dBm
Power Density DH5
PRBS9 @100kHz BW - +20 dBm
Frequency Range DH5
PRBS9 -30dBm
@100kHz BW 2400 - 2483 MHz
Tx Output Spectrum
(20dB BW) DH5
PRBS9 Δf=f
H-fL-1 MHz
Tx Output Spectrum
(Adjacent Output
Power)
DH5
PRBS9
@M-N = 2 - -20 dBm
@M-N >= 3 - -40 dBm
Modulation Index
DH5
11110000 f1AVG 140 - 175 kHz
DH5
10101010 f2MAX 115 - kHz
f2AVG/f1AVG 0.8 -
Initial Carrier Freq.
Tolerance DH5
PRBS9 -75 - +75 kHz
Carrier Frequency
Drift
DH1
10101010 Freq. Drift -25 - +25 kHz
Drift Rate -20 - +20 kHz/50us
DH3
10101010 Freq. Drift -40 - +40 kHz
Drift Rate -20 - +20 kHz/50us
DH5
10101010 Freq. Drift -40 - +40 kHz
Drift Rate -20 - +20 kHz/50us
Out of Band
Spurious Emission DH1
PRBS9 @ 30MHz ~
12.75GHz 20 dBc

20/72
LGE Internal Use Only
Copyright © 2009 LG Electronics. Inc. All right reserved.
Only for training and service purposes
6) Bluetooth 수신부의 전기적 특성
★ 음영으로 표시된 항목은 현재 측정할 수 없는 항목임
항목 Spec. Mi
nTyp. Max 단위
Sensitivity
(Single Slot Packet) DH1
PRBS9 BER @ 0.1% - -70 dBm
Sensitivity
(Multi Slot Packet) DH5
PRBS9 BER @ 0.1% - -70 dBm
C/I Performance DH1
PRBS9
Co-Channel
-60dBm@ BER0.1% -11
dB
C/I @1MHz
-60dBm@ BER 0.1% - 0
C/I @2MHz
-60dBm@ BER 0.1% --30
C/I @≥3MHz
-67dBm@ BER0.1% --40
C/I @Image
-67dBm@ BER 0.1% --9
C/I @1MHz Image
-67dBm@ BER 0.1% --20
Blocking Performance DH1
PRBS9
-10dBm @
30M ~2 GHz
--67 dBm
-27dBm @
2 ~ 2.4 GHz
-27dBm @
2.5 ~ 3 GHz
-10dBm @
3 ~ 12.75 GHz
Intermodulation
Performance DH1
PRBS9
Δf = +5MHz (CW)
Δf=+10MHz(BT)
BER @ 0.1% --64 dBm
Δf = -5MHz (CW)
Δf=-10MHz(BT)
BER @ 0.1% --64 dBm
Maximum Input Level DH1
PRBS9 BER @ 0.1% -
20 -dBm
