Lindy 38090 User manual

© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (April 2011)
HDMI Audio Extractor
Manual English
Benutzerhandbuch Deutsch
Manuel Français
Manuale Uso Italiano
LINDY No. 38090
www.lindy.com

Manual English
Introduction
Thank you for purchasing the LINDY HDMI Audio Extractor. This device allows you to extract
analogue and digital audio from the HDMI signal while still sending the original audio and video
signal to your HD device. When using a display without speakers you can still extract the
analogue audio to external speakers or digital audio to an amp.
Package Contents
•LINDY HDMI Audio Extractor
•5V DC multi country power supply
•This manual
Features
•HDMI 1.3b, HDCP 1.2 and DVI 1.0 compliant
•Supports HDTV resolutions: 480i, 576i, 480p, 576p, 720p, 1080i and 1080p
•Supports HDMI sample rates up to 192kHz
•Supports optical sample rates up to 48kHz
•HBR (High Bit Rate) audio supported
•Optical audio supports: PCM2, Dolby 5.1, DTS 5.1
•Analogue audio supports: LPCM2
•Eco friendly with low power consumption
•When used with computers, supports DVI-D resolutions up to UXGA (1900 x 1200)
•Supports both DVI-D source and display devices when using DVI-D/HDMI adapter cables
•Each input/output can support up to 7.5 metres
•Up to 225Mhz bandwidth
Connections & Operation
Make sure all devices are switched off before making any connections! Once all the
connections have been made, switch on the devices in this order: displays, HDMI Audio
Extractor, source device then other devices.

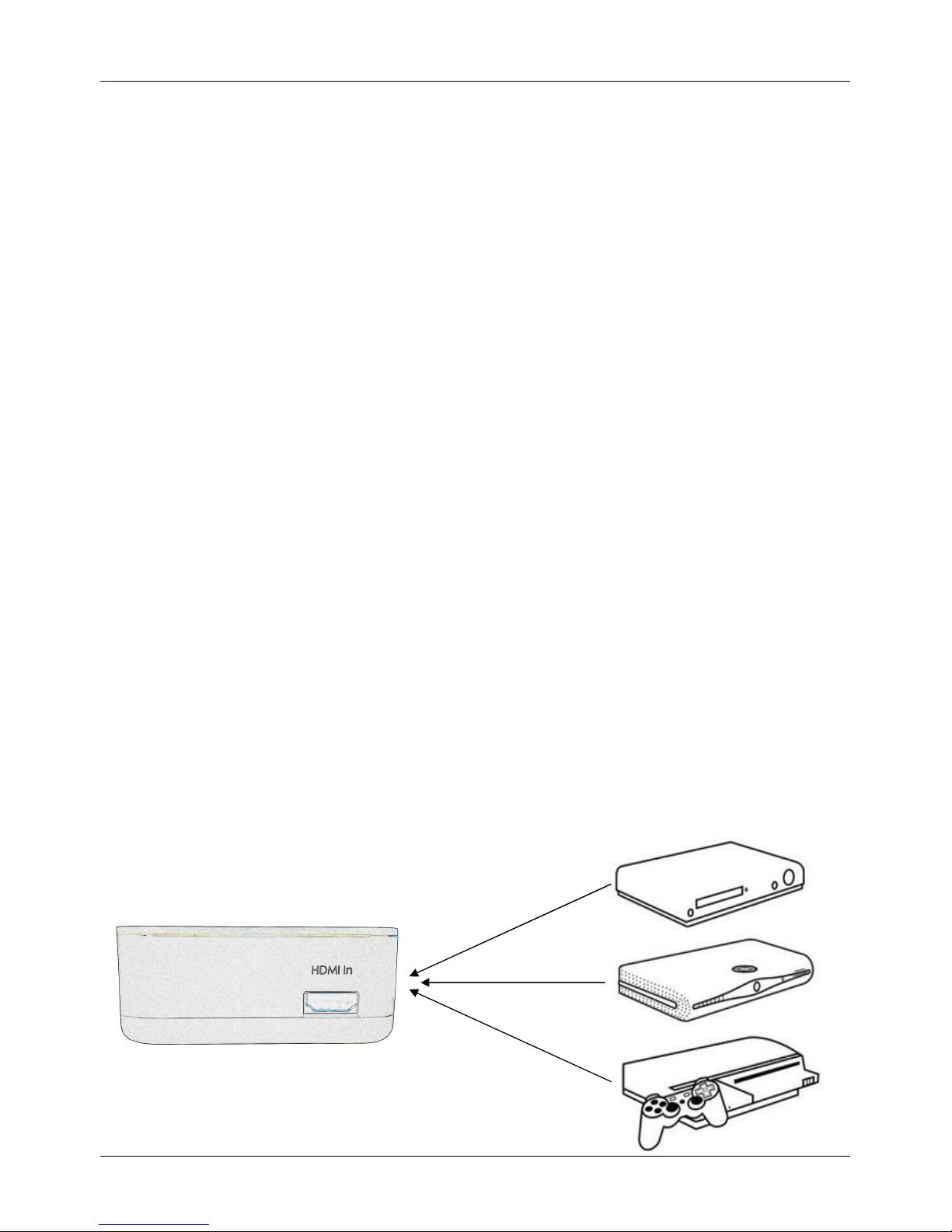

Connect the source device such as a Blu-ray player or games console to the HDMI input port.
Or
Or

Manual English
Notes on using DVI
-
D
equipped devices:
To connect devices equipped with DVI-D
connections, you can use either modular DVI-D/HDMI adapters or DVI-D/HDMI adapter
cables. Be aware that DVI-D is a ‘video only’ interface; audio signals are not supported
when using DVI-D source devices. Also, please note that DVI-D equipped displays must
support HDCP signal decoding to display HDCP protected HDMI signals. HDCP
compatible displays will normally feature the HD Ready logo.

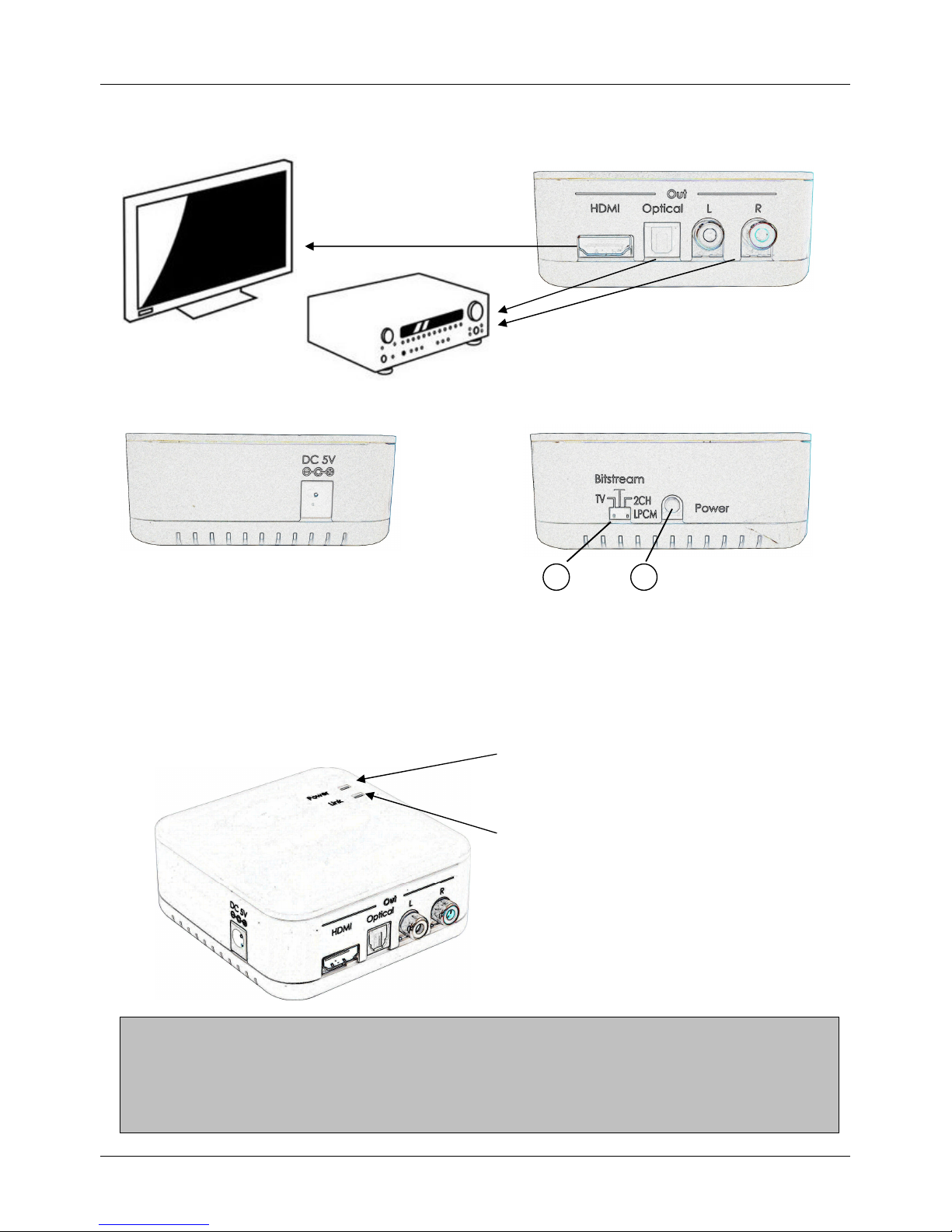

Connect the high definition display to the HDMI splitter’s output port and the audio out ports to
an amp or speakers.
When all the connections are made, connect the power supply and switch on.
1. Audio Switch: This switch allows you to select the audio EDID.
•TV: HDMI audio output supports LPCM 7.1
•Bitstream: Both the HDMI and optical outputs support Dolby 5.1
•2CH LPCM: All audio outputs active
2. Power Button: This powers your device on or puts it in stand-by mode
1 2
Power LED: The LED will illuminate blue
when the power is connected. When there
is no power the LED will turn off
LINK LED: The LED will blink when the
power is connected. The LED will illuminate
green when the source and display are in
sync

Benutzerhandbuch Deutsch
Einleitung
Herzlichen Glückwunsch zum Kauf des LINDY HDMI Audio Extractor. Er erlaubt Ihnen sowohl
digitale wie auch analoge Audiosignale aus einem HDMI Signal zu extrahieren und das HDMI
Signal ebenfalls unverändert weiterzuleiten. Dies ist zum Beispiel sehr nützlich wenn Ihr HDMI
Monitor nicht über eingebaute Lautsprecher oder Audioausgänge verfügt.
Lieferumfang
•LINDY HDMI Audio Extractor
•5V DC Schaltnetzteil mit Steckeradaptern für Euro-, UK-, US- und AUS-/China-Anschluss
•Dieses Handbuch
Eigenschaften
•Unterstützt HDTV Auflösungen: 480i, 576i, 480p, 576p, 720p, 1080i und 1080p
•HDMI 1.3b, HDCP 1.2 und DVI 1.0 kompatibel
•Unterstützt HDMI Audio Bitraten bis 192kHz
•Unterstützt optische Audio Bitraten bis 48kHz
•HBR (High Bit Rate) Audio Unterstützung
•Optische Audio Unterstützung: PCM2, Dolby 5.1, DTS 5.1
•Analoge Audio Unterstützung: LPCM2
•Sehr geringer umweltfreundlicher Stromverbrauch
•Unterstützt DVI-D Auflösungen bis UXGA (1900 x 1200)
•Unterstützt DVI-D Devices bei Verwendung von DVI-D/HDMI Adapterkabeln
•Maximale Kabellängen am Ein- und Ausgang: 7,5m
•Bandbreite bis 225MHz
Installation & Betrieb
Schalten Sie die beteiligten Geräte bitte vor der Installation aus und stellen Sie alle benötigten
Kabelverbindungen her. Schalten Sie dann die Geräte in der folgenden Reihenfolge ein: Display
bzw. TV Gerät, HDMI Audio Extractor, HDMI Signalquelle, und zum Schluss die
angeschlossenen Audiogeräte.
Schließen Sie Signalquellen wie z.B. Blu-Ray-Player, Spielkonsolen (PS3, Xbox, …), HDMI-
Grafikkarten an den Eingangsport HDMI In an
Or
Or

Benutzerhandbuch Deutsch
- 5-
Hinweis zum Anschluss von DVI-D Geräten:
DVI-D Geräte können mit HDMI/DVI Adaptern oder Adapterkabeln angeschlossen
werden. Beachten Sie aber dass DVI-D Anschlüsse i.d.R. nur das Bild und keinen Ton
übertragen! Und beachten Sie bitte, dass DVI-D Geräte den HDCP Kopierschutz
unterstützen müssen wenn geschützte Inhalte von HDMI Quellen wiedergegeben werden
sollen. Solche DVI-D Geräte sind i.d.R. HD-Ready gelabelt.
Schließen Sie Ihr HDTV Display oder Fernseher und Ihre Audiogeräte auf der Geräteseite mit
der Bezeichnung ----- OUT ----- an
Schließen Sie auch das Netzteil an und wählen Sie das Audioformat wie unten beschrieben:
1. Bitstream Audio Umschalter (1): Stellen Sie hier den Audio EDID Modus ein.
•TV: HDMI Audiosignal, unterstützt LPCM 7.1
•Bitstream: Beide Ausgänge HDMI und optischer Ausgang als Dolby 5.1
•2CH LPCM: Alle Audio Ausgänge sind aktiv
2. Power (2) Ein-/Ausschalter: Schaltet in Ein- oder in Standby-Modus
1 2
Power LED:
Diese LED leuchtet BLAU
wenn des Extractor eingeschaltet ist.
Andernfalls ist sie aus.
LINK LED: Diese LED blinkt wenn das
Gerät nicht mit einer Signalquelle und
einem Display synchronisiert ist. Sie
leuchtet dauerhaft GRÜN wenn die
Verbindung steht und synchronisiert ist.

Manuel Français
Introduction
Merci d’avoir acheté l’extracteur audio HDMI LINDY. Il vous permet d’extraire un son
analogique et numérique depuis un signal HDMI. Si vous utilisez un écran sans haut-parleurs,
vous pouvez extraire le son analogique vers des haut-parleurs externes ou le son numérique
vers un amplificateur.
Contenu
•Extracteur audio LINDY HDMI
•Alimentation 5V DC multi pays
•Ce manuel
Caractéristiques
•Supporte HDMI 1.3b, HDCP 1.2 et DVI 1.0
•Supporte les résolutions HDTV: 480i, 576i, 480p, 576p, 720p, 1080i et 1080p
•Supporte l’échantillonage HDMI jusqu’à 192kHz
•Supporte l’échantillonage optique jusqu’à 48kHz
•Audio HBR (High Bit Rate) supporté
•Supporte l’audio numérique optique: PCM2, Dolby 5.1, DTS 5.1
•Supporte l’audio analogique: LPCM2
•Alimentation basse consommation
•Supporte des résolutions DVI-D jusqu’à UXGA (1900 x 1200)
•Supporte source et écran DVI-D en utilisant des câbles adaptateurs DVI-D/HDMI
•Chaque entrée/sortie peut supporter jusqu’à 7.5 mètres
•Bande passant jusqu’à 225Mhz
Connexions & utilisation
Assurez-vous que les appareils sont éteints avant toute connexion! Une fois que toutes les
connexions sont faites, allumez les appareils dans cet ordre: écrans, extracteur audio HDMI,
source, puis les autres appareils.
Connectez la source (lecteur Blu-ray ou console de jeux) au port d’entrée HDMI ‘input”.
Ou
Ou

Manuel Français
Notes sur les appareils DVI
-
D
:
pour connecter des appareils DVI, vous pouvez utiliser
des adaptateurs DVI-D/HDMI ou câbles adaptateurs DVI-D/HDMI. Assurez-vous que le
DVI-D n’est qu’une interface ‘vidéo’; les signaux audio ne sont pas supportés. Merci aussi
de noter que les écrans DVI-D doivent supporter le codage HDCP du signal HDMI. Ces
écrans compatibles HDCP précisent alors le logo HD Ready.
Connectez l’écran au port de sortie HDMI OUT et les les ports audio de sortie vers
l’amplificateur ou haut-parleurs.
Quant toutes les connexions sont faites, connectez l’alimentation et allumez-le.
1. Switch audio: le switch vous permet de sélectionner l’audio EDID.
•TV: sortie HDMI audio, supporte LPCM 7.1
•Bitstream: les sorties HDMI et optique supportent le Dolby 5.1
•2CH LPCM: 2 canaux LPCM: tous les ports audio sont actifs
2. Bouton Power: démarre le périphérique ou le met en mode veille (standby)
1 2
LED Power
: cette LED s’allumera en bleu
si l’alimentation est connectée. Si le bouton
power es pressé, la LED s’éteindra
LINK LED: la LED clignotera si
l’alimentation est connectée. La LED
s’allumera en vert si la source et l’écran
sont synchronisés.

Manuale Uso Italiano
Introduzione
Grazie per aver scelto l’HDMI Audio Extractor LINDY. Questo dispositivo consente di estrarre
segnali audio analogici e digitali dal segnale HDMI, mantenendo sempre il segnale audio e
video originale. Con un monitor senza casse è possibile estrarre il segnale audio analogico ed
inviarlo a casse esterne oppure inviare il segnale audio digitale ad un amplificatore.
Contenuto della Confezione
•LINDY HDMI Audio Extractor
•Alimentatore 5V DC multi country
•Questo manuale
Caratteristiche
•HDMI 1.3b, HDCP 1.2 e DVI 1.0 compatibile
•Risoluzioni HDTV supportate: 480i, 576i, 480p, 576p, 720p, 1080i and 1080p
•Supporta sample rate HDMI fino a 192kHz
•Supporta sample rate ottici fino a 48kHz
•Supporto audio HBR (High Bit Rate)
•Supporto audio ottico: PCM2, Dolby 5.1, DTS 5.1
•Supporto audio analogico: LPCM2
•Basso consumo energetico
•Supporta risoluzioni DVI-D fino a UXGA (1900 x 1200)
•Supporta sorgenti e monitor DVI-D utilizzando adattatori DVI-D/HDMI
•Ogni ingresso/uscita supporta cavi lunghi fino a 7.5 metri
•Larghezza di banda fino a 225MHz
Collegamenti & Utilizzo
Assicurarsi che tutti i dispositivi siano spenti prima di effettuare collegamenti! Una volta effettuati
tutti i collegamenti, accendere i dispositivi nel seguente ordine: monitor, HDMI Audio Extractor,
sorgente e altri dispositivi.
Collegare una sorgente come un lettore Blu-ray o una consolle all’ingresso HDMI.
Or
Or

Manuale Uso Italiano

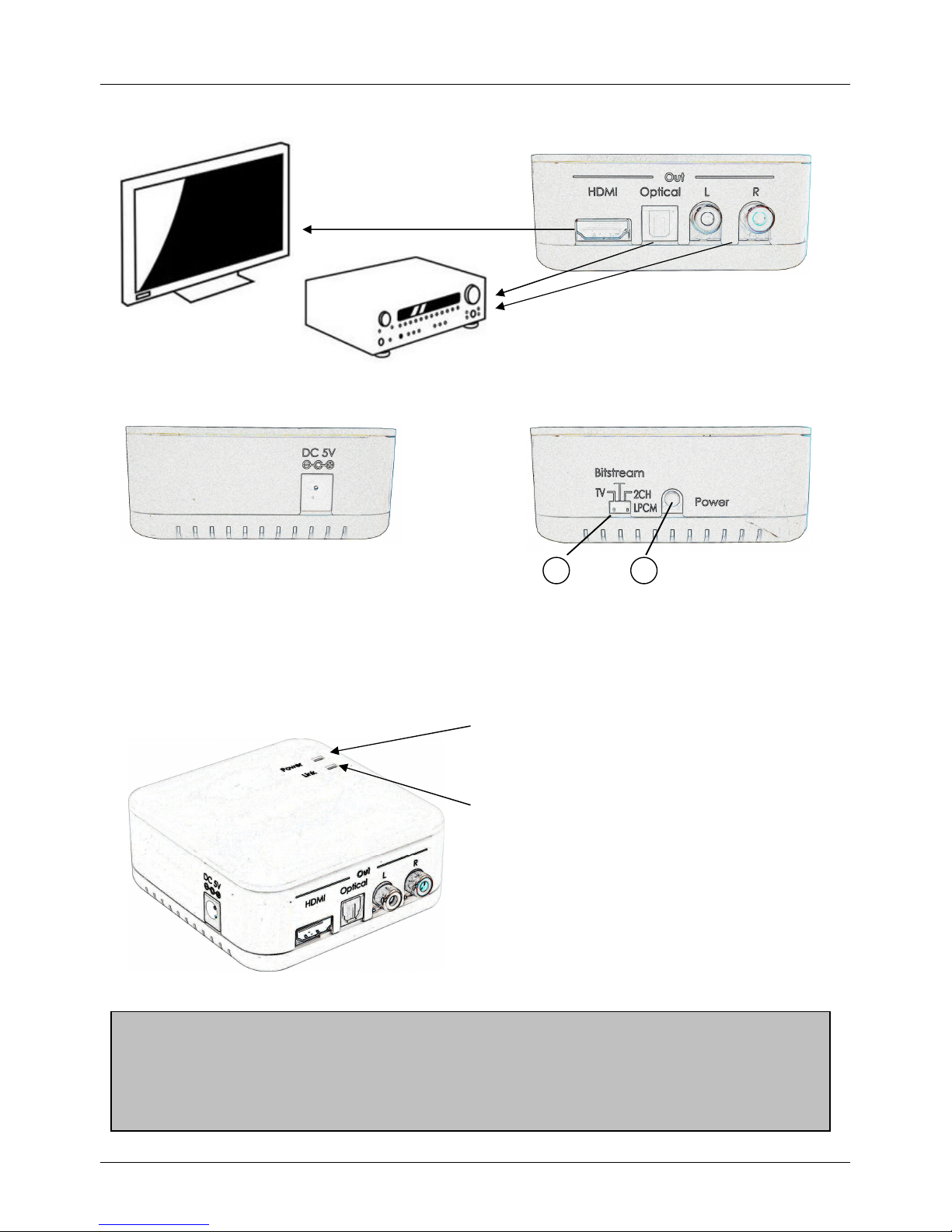

Note per l’uso con dispositivi DVI:
per collegare dispositivi con porte DVI-D utilizzare
adattatori o cavi DVI-D/HDMI. Considerare che l’interfaccia DVI-D è solo video, non
supporta segnali audio. Inoltre se occorre inviare segnali HDMI con la codifica HDCP su
monitor DVI-D, assicurarsi prima che i monitor DVI-D supportino segnali HDCP.
Solitamente monitor che supportano la codifica HDCP hanno il logo HD Ready.
Collegare il monitor all’uscita HDMI e un’amplificatore o casse alle uscite audio.
Una volta effettuate le connessioni, collegare l’alimentatore ed accendere l’unità.
1. Switch Audio: consente di selezionare l’EDID audio.
a. TV: uscita HDMI audio, supporto LPCM 7.1
b. Bitstream: entrambe le uscite HDMI e ottica supportano Dolby 5.1
c. 2CH LPCM: tutte le uscite audio sono attive
2. Tasto power: accensione o stand-by
1 2
LED Power: si illumina di blu quando
l’alimentazione è collegata. Quando è
premuto il tasto power, il LED si spegne.
LED LINK: si illumina quando
l’alimentazione è collegata. Si illumina di
verde quando la sorgente e il monitor sono
sincronizzati
