Lindy 38344 User manual

© LINDY Group – FIRST EDITION (May 2022)
100m Cat.6 HDMI 4K60, Audio, IR & RS-232
HDBaseT 3.0 KVM Extender
User Manual English
Benutzerhandbuch Deutsch
Manuel Utilisateur Français
Manuale Italiano
Manual de Usuario Español
No. 38344
lindy.com

© LINDY Group – FIRST EDITION (May 2022)

!!! IMPORTANT !!!
Only use a direct Cat.5e/6/7 cable connection between the
HDBaseT ports. Do not connect these ports to Network or
Ethernet equipment or any active components
!!!! WICHTIG !!!!
Verwenden Sie AUSSCHLIEßLICH eine direkte
Kabelverbindung zwischen den HDBaseT Anschlüssen
aber NIEMALS eine Netzwerkverbindung oder Ethernet
oder irgendwelche aktiven Komponenten
!!! ATTENTION !!!
N'utilisez qu'une connexion par câble Ethernet directe
entre les ports, sans passer par le réseau Ethernet, un
commutateur ou un quelconque périphérique connecté à
votre réseau !
!!! IMPORTANTE !!!
UTILIZZATE UN CAVO DEDICATO PER LA CONNESSIONE
TRA LE DUE UNITA', NON COLLEGATELO AD UNA RETE
ETHERNET O AD ALTRI COMPONENTI ATTIVI
!!! IMPORTANTE !!!
Utilice un cable de red dedicado para la conexión entre las
dos unidades, no conecte estos puertos a una red or
equipamiento Ethernet o cualquier componente activo

User Manual English
Safety Instructions
! WARNING !
Please read the following safety information carefully and always keep this document with
the product.
Failure to follow these precautions can result in serious injuries or death from electric
shock, fire or damage to the product.
Touching the internal components or a damaged cable may cause electric shock, which
may result in death.
This device is a switching type power supply and can work with supply voltages in the range 100 - 240
VAC For worldwide usability four different AC adapters are enclosed: Euro type, UK type, US/Japan type
and Australia/New Zealand type. Use the appropriate AC adapter as shown in the picture and ensure it
is firmly secured in place and does not detach by pulling before installing into a power socket.
To reduce risk of fire, electric shocks or damage:
Do not open the product nor its power supply. There are no user serviceable parts inside.
Only qualified servicing personnel may carry out any repairs or maintenance.
Never use damaged cables.
Do not expose the product to water or places of moisture.
Do not use this product outdoors it is intended for indoor use only.
Do not place the product near direct heat sources. Always place it in a well-ventilated place.
Do not place heavy items on the product or the cables.
Please ensure any adapters are firmly secured and locked in place before inserting into a wall socket
Instructions for Use of Power Supply
To connect the adapter
Slide the desired plug adapter into the power supply until it locks
into place.
To remove the adapter
Press the push button latch.
While pressed, remove the adapter.

User Manual English
Introduction
Thank you for purchasing the 100m Cat.6 HDMI 4K60, Audio, IR & RS-232 HDBaseT 3.0 KVM Extender.
This product has been designed to provide trouble free, reliable operation. It benefits from both a LINDY
2-year warranty and free lifetime technical support. To ensure correct use, please read this manual
carefully and retain it for future reference.
The Lindy Cat.6 HDBaseT 3.0 HDMI 4K60 & IR KVM Extender is a complete high-performance solution
for extending uncompressed HDMI signals over long distances via Cat.6 network cable.
HDBaseT is a globally recognised standard for high quality distribution of AV content and other
technologies, including power and control, over longer distances via low-cost Cat.6 or above cable.
Supporting resolutions up to 4K Ultra HD, video can be viewed in stunning clarity, while additional support
for HDR (High Dynamic Range) allows content to be displayed with enhanced brightness, greater contrasts
of blacks and whites and a much wider colour gamut. This provides a reliable solution for creating eye-
catching digital signage in retail, immersive displays at events or engaging setups in larger conference
rooms or lectures halls.
HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance.
Please Note: The quoted lengths and resolutions are possible with a direct connection between
Transmitter and Receiver using good quality Cat.6 cable. Using a different cable type, or introducing wall
plates, couplers or patch panels may result in a reduction of possible distances.
Package Contents
HDBaseT HDMI KVM Extender, Transmitter
HDBaseT HDMI KVM Extender, Receiver
IR Emitter Cable, 1.5m
IR Receiver Cable, 1.5m
4 x Mounting Ears & 8 x Screws
2 x 3-Pin Terminal Block
24VDC 1A Multi-country Power Supply (UK, EU, US & AUS), Screw Type DC Jack: 5.5/2.1mm
Lindy Manual
Features
Supports uncompressed resolutions up to 3840x2160@60Hz 4:4:4 8bit, with additional support for
HDR, HDR10, HDR10+, Dolby Vision, HLG
Audio Pass-through of all HDMI audio formats including Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS
High Res, DTS-HD, Master Audio, DSD & LPCM
Bi-directional PoC (Power over Cable) support, requiring a power supply connection from only one
side of the installation
USB 2.0 support to connect mouse, keyboard and other USB devices
ARC (Audio Return Channel) support with additional digital and analogue audio connections
Bi-directional IR Control (20-60KHz) of equipment via the extender
RS-232, Ethernet & CEC Pass-through
Screw Type DC Jack for a secure power connection

User Manual English
Specification
HDMI 2.0b, 18Gbps Compliant
HDCP 2.3/2.2/1.4 Pass-through
HDBaseT 3.0
USB Bandwidth: up to 350Mbps
3.5mm Audio formats: PCM 2.0
TosLink (Optical) Audio formats: LPCM 2.0, AC3 5.1, DTS 5.1
The following distance and resolution combinations are possible when using high quality Cat.6 U/UTP or
F/UTP cable:
100m:
3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
3840x2160@30Hz 4:4:4 8bit
1920x1080@60Hz 4:4:4 8bit
3D@1920x1080
ESD Protection: ± 8kV (air-gap discharge)
Human Body Model: ± 4kV (contact discharge)
Operating Temperature: 0°C - 40°C (32°F - 104°F)
Storage Temperature: -20°C - 60°C (-4°F - 140°F)
Relative Humidity: 20 - 90% RH (Non-condensing)
Metal Housing
Colour: Black
Power Requirements: AC100-240V 50/60Hz
Power Consumption: 15.36W
Transmitter Ports
Input:
HDMI Type A (Female)
USB Type B (Female)
3.5mm IR (Female)
Output:
RJ-45 (Female)
TosLink (Optical) (Female)
3.5mm IR (Female)
2x USB Type A (Female)
Bidirectional Ports:
RJ-45 Ethernet (Female)
3.5mm Audio (Female)
RS-232 3-Pin Terminal Block
Receiver Ports
Input:
RJ-45 (Female)
USB Type B (Female)
TosLink (Optical) (Female)
3.5mm IR (Female)
Output:
HDMI Type A (Female)
3.5mm IR (Female)
2x USB Type A (Female)
3.5mm Audio (Female)
Bidirectional Ports:
RJ-45 Ethernet (Female)
RS-232 3-Pin Terminal Block

User Manual English
Installation and Operation

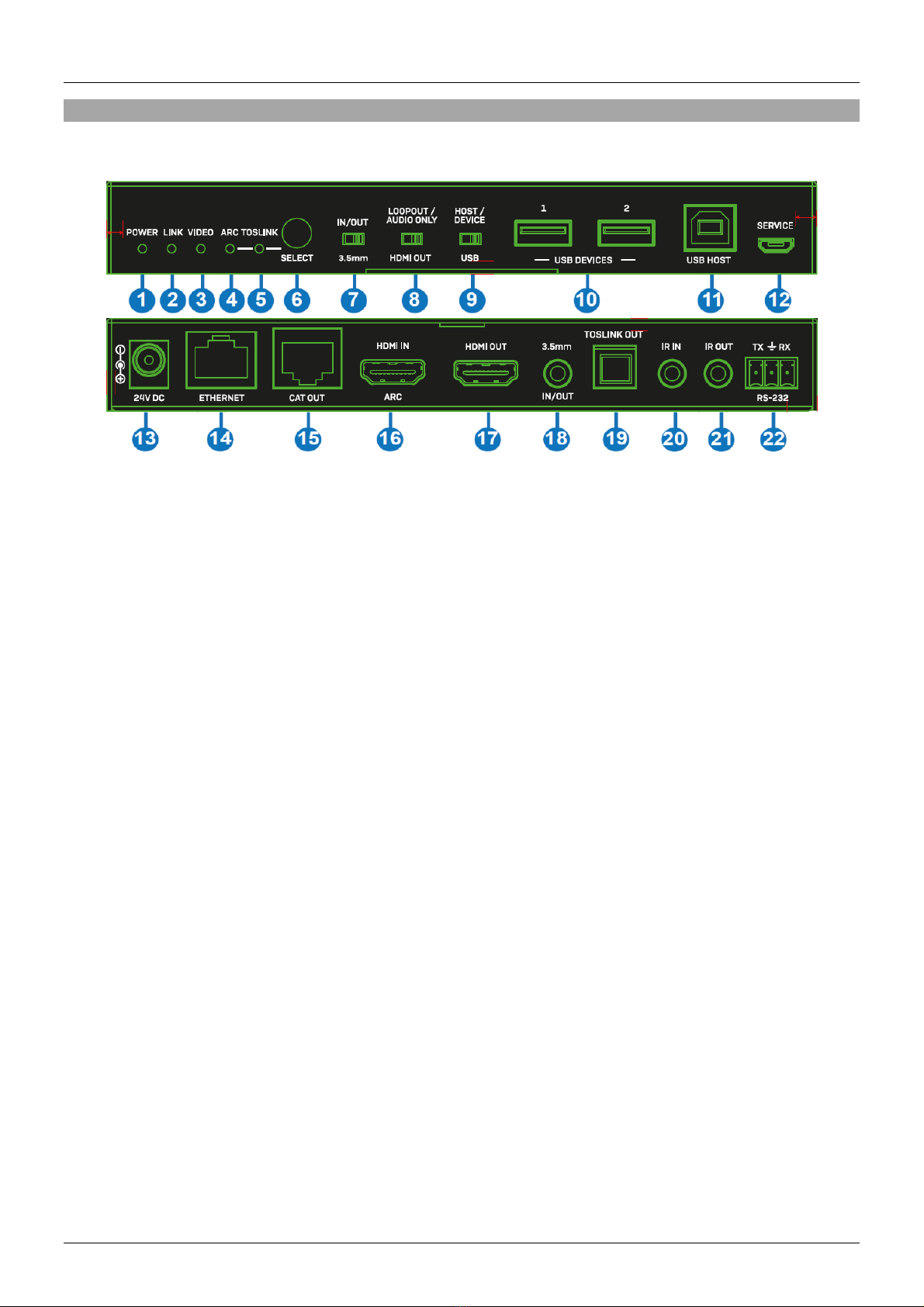

Transmitter Front and Rear
1- POWER LED: Indicates Power.
2- LINK LED: This will illuminate when the connection between transmitter and receiver is active; this will
flash when the units are in low power mode.
3- VIDEO LED: This will illuminate if the video is encrypted; this will flash if the video is not encrypted.
4- ARC LED: This will illuminate when the ARC function has been switched on, it remains off if it’s on
TOSLINK mode.
5- TOSLINK LED: This will illuminate when the TOSLINK function has been switched on, it remains off if
it’s on ARC mode.
6- SELECT button: Push the button to switch between ARC and TOSLINK mode.
7- 3.5mm IN/OUT switch: Switch left to set the 3.5mm audio port as audio embedding port, switch right to
set it as audio de-embedding port.
8- LOOP OUT/AUDIO ONLY switch: Switch left to set the HDMI OUT port as loop out port to connect a
local HDMI display; switch right to get the audio signal on the HDMI OUT port from ARC or TosLink, a
black screen 720p video signal is displayed.
9- HOST/DEVICE USB switch: Switch left to enable the USB HOST mode and connect a source to USB
HOST port using a USB Type A-B cable; switch right to enable the USB DEVICE mode and connect USB
peripherals to USB DEVICES ports.
10- USB DEVICES: Connect to a mouse, keyboard or other USB devices.
11- USB HOST: Connect to a USB source device.
12- SERVICE: Reserved for future use.
13- 24V DC: Connect the 24VDC 1A PSU to an AC wall outlet and securely connector to the transmitter
or receiver. This is only required at one side of the installation.
14- ETHERNET: Connect to an Ethernet hub or router using standard Cat.6 or above cable.

User Manual English
15- CAT OUT: HDBaseT output port. Connect a compatible HDBaseT receiver using a single Cat.6 or
above cable for all data signals. Please do not connect to a network port.
16- HDMI IN: Connect to an HDMI source device.
17- HDMI OUT: Connect to an HDMI local display.
18- 3.5mm IN/OUT: Audio embedding/de-embedding port, connect to an analogue audio output/input
using a 3.5mm cable.
19- TOSLINK OUT: Connect to a digital TosLink (Optical) Output using an optical cable.
20- IR IN: Connect the supplied IR Receiver cable for IR signal reception. Ensure the remote being used
is within the direct line-of-sight of the IR Extender.
21- IR OUT:Connect the supplied IR Transmitter Cable for IR signal transmission. Place the IR Transmitter
in direct line-of-sight of the equipment to be controlled.
22- RS-232:Connect to a PC, Serial Controller or Serial device via a phoenix block 3-way connection for
the pass-through transmission of RS-232 commands.

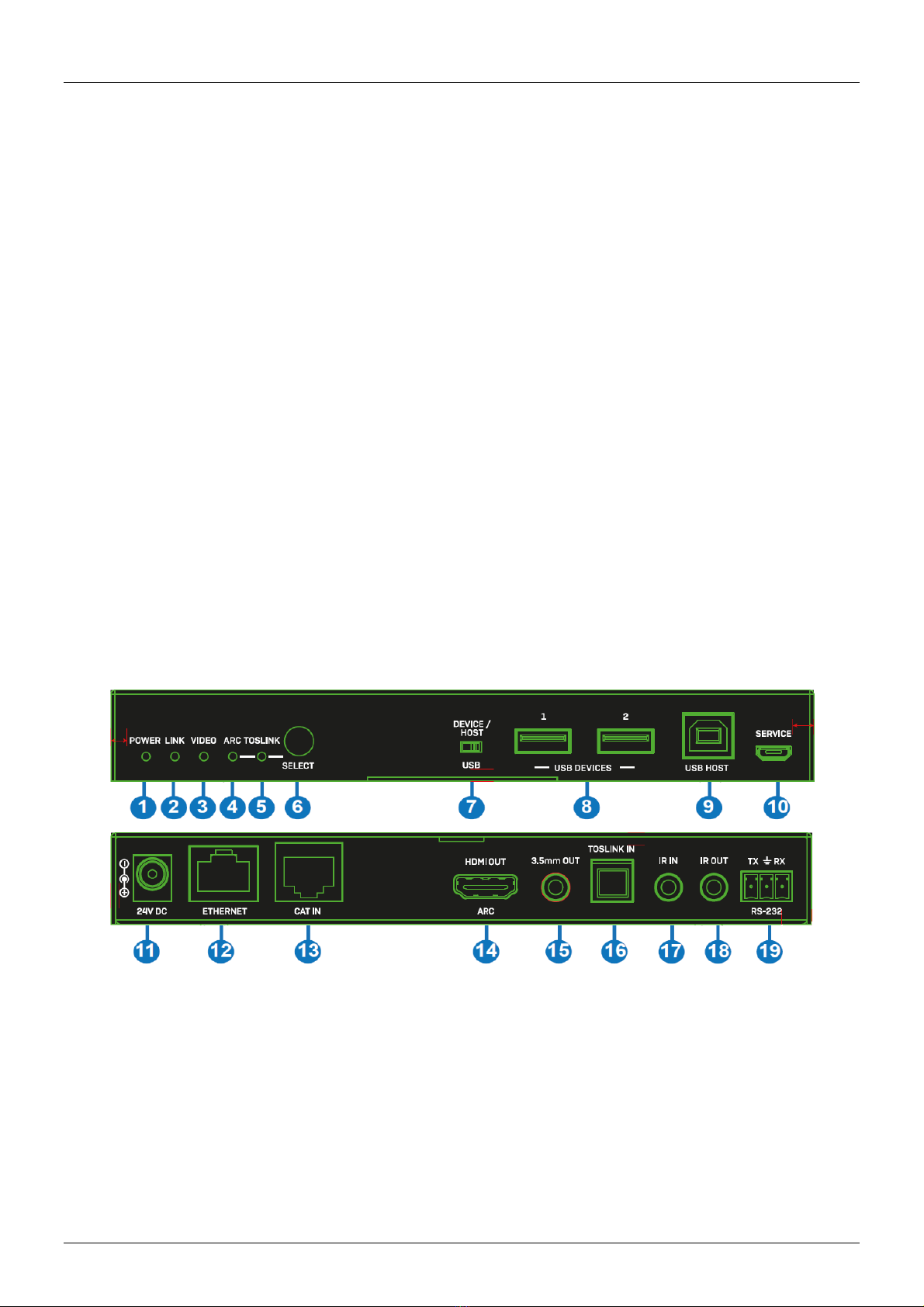

Receiver Front and Rear
1- POWER LED: Indicates Power.
2- LINK LED: This will illuminate when the connection between transmitter and receiver is active; this will
flash when the units are in low power mode.
3- VIDEO LED: This will illuminate if the video is encrypted; this will flash if the video is not encrypted.
4- ARC LED: This will illuminate when the ARC function has been switched on, it remains off if it’s on
SPDIF mode.
5- TOSLINK LED: This will illuminate when the TOSLINK function has been switched on, it remains off if
it’s on ARC mode.
6- SELECT button: Push the button to switch between ARC and TOSLINK mode.
7- HOST/DEVICE USB switch: Switch left to enable the USB HOST mode and connect a source to USB
HOST port using a USB Type A-B cable; switch right to enable the USB DEVICE mode and connect USB
peripherals to USB DEVICES ports.

User Manual English
8- USB DEVICES: Connect to a mouse, keyboard or other USB devices.
9- USB HOST: Connect to a USB source device.
10- SERVICE: Reserved for future use.
11- 24V DC: Connect the 24VDC 1A PSU to an AC wall outlet and securely connector to the transmitter
or receiver. This is only required at one side of the installation.
12- ETHERNET: Connect to an Ethernet hub or router using standard Cat.6 or above cable.
13- CAT IN: HDBaseT Input Port. Connect a compatible HDBaseT transmitter using a single Cat.6 or
above cable for all data signals. Please do not connect to a network port.
14- HDMI OUT: Connect to an HDMI display.
15- 3.5mm IN/OUT: Audio de-embedding port, connect to an analogue audio input using a 3.5mm cable.
16- TOSLINK IN: Connect to a digital audio source with a TosLink (Optical) cable.
17- IR IN: Connect the supplied IR Receiver cable for IR signal reception. Ensure the remote being used
is within the direct line-of-sight of the IR Extender.
18- IR OUT: Connect the supplied IR Transmitter Cable for IR signal transmission. Place the IR
Transmitter in direct line-of-sight of the equipment to be controlled.
19- RS-232: Connect to a PC, Serial Controller or Serial device via phoenix block 3-way connection for
the pass-through transmission of RS-232 commands.
Important! Before starting the installation, please ensure that all devices are powered off.
1. Connect an HDMI source device to the Transmitter unit using an HDMI cable.
2. Connect one end of the Cat.6 cable to the CAT OUT port on the Transmitter and the other end to the
CAT IN port of the Receiver. U/UTP or F/UTP installation cables are recommended. For cable lengths
please see the Specifications of this manual.
3. Use another HDMI cable to connect an HDMI display device to the HDMI output port on the Receiver
unit.
4. Plug the DC power supply into either the Transmitter or Receiver and switch on.
5. Power on the source device and display to complete the installation.
In addition to the installation steps outlined above this HDMI 4K60 KVM Extender can also provide the
following additional/optional functionality:

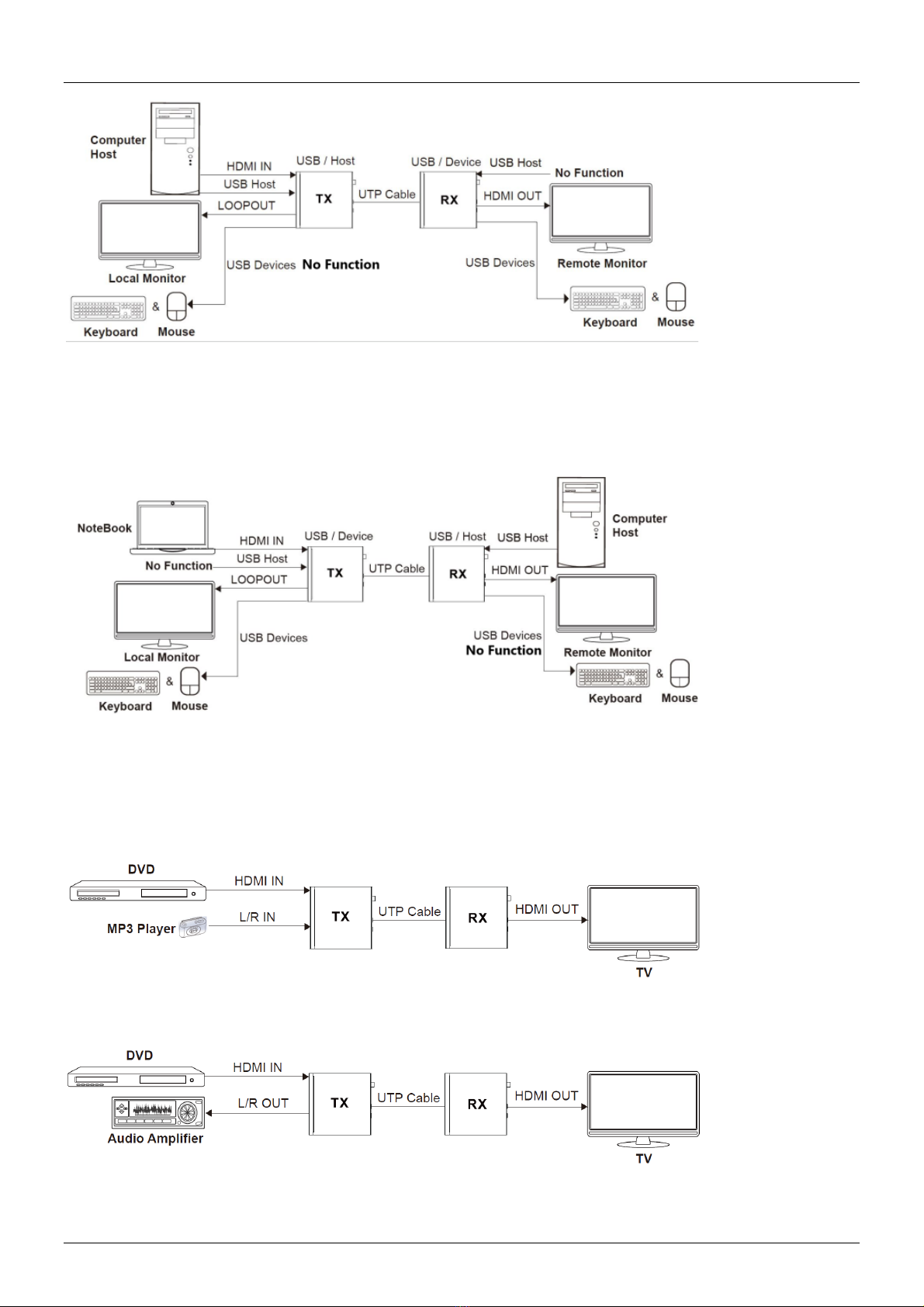

USB
Both transmitter and receiver feature a USB Type B port for the connection to a USB source such as a PC
or laptop, and two USB 2.0 Type A ports to connect a keyboard, mouse or other devices to control the
source connected to the transmitter or receiver. To forward the USB signal from transmitter to receiver,
set the switch HOST/DEVICE USB on the transmitter to the left side (HOST mode), and set the switch
HOST/DEVICE USB on the receiver to the right side (DEVICE USB).

User Manual English
To forward the USB signal from receiver to transmitter, set the switch HOST/DEVICE USB on the
transmitter to the right side (DEVICE USB), and set the switch HOST/DEVICE USB on the receiver to the
left side (HOST mode).
Audio Embedding and De-Embedding
The transmitter supports audio embedding and de-embedding on the 3.5mm IN/OUT audio port.
When the 3.5mm IN/OUT switch is set to left, the audio signal from an external audio device will be
embedded to the 3.5mm IN/OUT port.
When the 3.5mm IN/OUT switch is set to right, the 3.5mm IN/OUT port will output the audio signal de-
embedded from the HDMI IN port.

User Manual English
Audio ARC/TOSLINK modes
The extender can switch to ARC/TOSLINK mode by pressing the SELECT button on the front panel of
transmitter and receiver, while LOOP OUT/AUDIO ONLY switch is used to set the desired mode to the
HDMI OUT port on the transmitter.

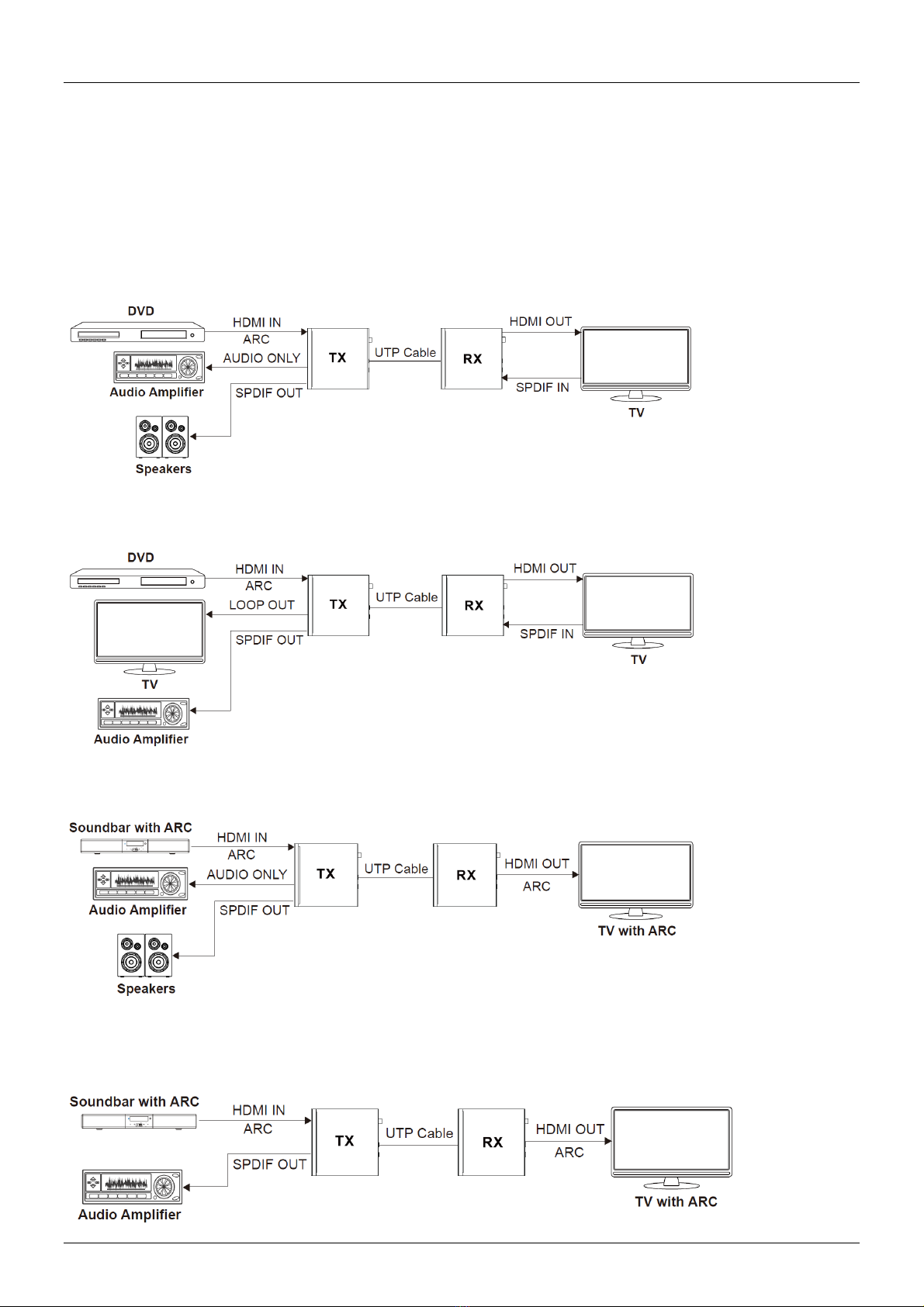

Different scenarios can be built up using the following set-ups:
Transmitter: TOSLINK mode, LOOP OUT/AUDIO ONLY switch right (AUDIO ONLY)
Receiver: TOSLINK mode
Transmitter: TOSLINK mode, LOOP OUT/AUDIO ONLY switch left (LOOP OUT)
Receiver: TOSLINK mode
Transmitter: ARC mode, LOOP OUT/AUDIO ONLY right (AUDIO ONLY)
Receiver: ARC mode
Transmitter: ARC mode, LOOP OUT/AUDIO ONLY left (LOOP OUT)
Receiver: ARC mode

User Manual English
RS-232 Serial
The Transmitter and Receiver both feature a phoenix block serial connection for the extension of control
signals.
Infrared Control
The Transmitter and Receiver units both feature an IR In and Out port, with two pairs of IR extension
cables provided. The extension cables allow an IR remote control to be used from the Transmitter to the
Receiver or vice versa.
Troubleshooting
There is no display on the screen.
It has been found that there are significant differences in the cable lengths/types and even input ports
which can be used on different brands of display using HDMI 18G 4K@60Hz resolutions. If problems are
experienced, please apply the following steps:
Try a different input port on the display.
Reduce the cable length on the Input and Output to 1m.
Try a different type of 1m HDMI Cable.
Check that the DC plug and jack used by the external power supply is firmly connected and that
the power LED is illuminated on both the Transmitter and Receiver.
Check that the Cat.6/7 cable is plugged in correctly and that the Connection LED on the left side
of both the HDBaseT In and Out ports are illuminated.
Check that the HDMI Indicator LED on the right side of the HDBaseT In and Out ports are
illuminated, if not please power cycle the source and display.
For several HDMI devices it may be helpful to unplug and re-connect their HDMI connection to re-
initiate the HDMI handshake and recognition.
Power off all the devices, then power on in this order: first, the extender, then the display and finally
the source.
Reduce the length of Cat.6/7 or HDMI cable used or use an higher quality cable.
Lindy regularly checks and tests our product range to ensure maximum compatibility and performance.
For the most up to date version of this manual, please refer to your local Lindy website, search for the
relevant part number and find the manual under Downloads.

Benutzerhandbuch Deutsch
Sicherheitshinweise
! GEFAHR !
Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie
dieses Dokument immer zusammen mit dem Produkt auf.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder
zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen.
Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen
elektrischen Schlag verursachen, der zum Tod führen kann.
Dieses Schaltnetzteil arbeitet mit Anschlussspannungen im Bereich von 100-240 VAC. Für weltweiten
Einsatz sind vier verschiedene AC-Adapter für Europa, Großbritannien, USA/Japan und
Australien/Neuseeland enthalten. Verwenden Sie den geeigneten Adapter wie es die Abbildung zeigt.
Stellen Sie bitte sicher, dass der Adapter fest eingerastet ist und sich nicht abziehen lässt, bevor Sie ihn
in die Steckdose stecken.
Um die Gefahr von Bränden, Stromschlägen oder Schäden zu verringern:
Öffnen Sie weder das Produkt noch sein Netzteil. Es befinden sich keine vom Benutzer zu
wartenden Teile im Inneren.
Ausschließlich qualifiziertes Personal darf Reparaturen oder Wartungen durchführen.
Verwenden Sie niemals beschädigte Kabel.
Setzen Sie das Produkt nicht Wasser oder Feuchtigkeit aus.
Dieses Produkt ist nur für den Gebrauch in geschlossenen Räumen bestimmt.
Stellen Sie das Produkt nicht in der Nähe von direkten Wärmequellen auf. Stellen Sie es immer an
einem gut belüfteten Ort auf.
Stellen Sie keine schweren Gegenstände auf das Produkt oder die Kabel.
Bitte stellen Sie vor der Verwendung sicher, dass alle Adapter sicher und fest eingerastet sind
Anwendungshinweise für das Netzteil
Um den Adapter anzuschließen, schieben Sie den gewünschten Adapter auf das Netzteil und drehen ihn
im Uhrzeigersinn bis er fest eingerastet ist.
Um den Adapter zu lösen, drücken Sie auf die Verrieglung und
drehen gleichzeitig den Adapter gegen den Uhrzeigersinn.

Benutzerhandbuch Deutsch
Einführung
Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen.
Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieser 100m Cat.6
HDMI 4K60, Audio, IR & RS-232 HDBaseT 3.0 KVM Extender unterliegt einer 2-Jahres LINDY
Herstellergarantie und lebenslangem kostenlosen technischen Support. Bitte lesen Sie diese Anleitung
sorgfältig und bewahren Sie sie auf.
Der Lindy Cat.6 HDBaseT 3.0 HDMI 4K60 & IR KVM Extender ist eine leistungsstarke Komplettlösung zur
Verlängerung von unkomprimierten HDMI-Signalen über große Entfernungen via Cat.6-Netzwerkkabel.
HDBaseT ist ein weltweit anerkannter Standard für die qualitativ hochwertige Übertragung von AV-Inhalten
und anderen Technologien, einschließlich Stromversorgung und Steuerung, über größere Entfernungen
über kostengünstige Cat.6- oder Netzwerkkabel einer höheren Klasse.
Durch die Unterstützung von Auflösungen bis zu 4K Ultra HD können Videos in atemberaubender Klarheit
wiedergegeben werden, während die zusätzliche Unterstützung von HDR (High Dynamic Range) die
Darstellung von Inhalten mit verbesserter Helligkeit, größeren Schwarz- und Weißkontrasten und einem
viel größeren Farbumfang ermöglicht. Dies bietet eine zuverlässige Lösung für die Erstellung auffälliger
digitaler Beschilderungen im Einzelhandel, immersiver Displays bei Veranstaltungen oder ansprechender
Setups in größeren Konferenzräumen oder Vorlesungssälen.
HDBaseT™ und das HDBaseT Alliance-Logo sind Marken der HDBaseT Alliance.
Bitte beachten Sie: Die angegebenen Längen und Auflösungen sind bei einer direkten Verbindung
zwischen Transmitter und Receiver mit einem hochwertigen Cat.6-Kabel möglich. Die Verwendung eines
anderen Kabeltyps oder der Einsatz von Wandplatten, Kopplern oder Patchpanels kann zu einer
Verringerung der möglichen Entfernungen führen.
Lieferumfang
HDBaseT HDMI KVM Extender, Transmitter
HDBaseT HDMI KVM Extender, Receiver
Infrarot-Senderkabel, 1.5m
Infrarot-Empfängerkabel, 1.5m
4 x Montagebügel & 8 x Schrauben
2 x 3-polige Klemmleiste (3-Pin Terminal Block)
24VDC 1A Multi-country Netzteil (UK, EU, US & AUS), DC-Schraubanschluss: 5,5/2,1mm
Lindy Handbuch
Eigenschaften
Unterstützt unkomprimierte Auflösungen bis zu 3840x2160@60Hz 4:4:4 8bit, mit zusätzlicher
Unterstützung für HDR, HDR10, HDR10+, Dolby Vision und HLG
Audio-Pass-Through aller HDMI-Audioformate einschließlich Dolby Atmos, DTS, DTS-EX, DTS-96/24,
DTS High Res, DTS-HD, Master Audio, DSD & LPCM
Bi-direktionale PoC-Unterstützung (Power over Cable), die einen Stromanschluss von nur einer Seite
der Installation erfordert
USB 2.0-Unterstützung zum Anschluss von Maus, Tastatur und anderen USB-Geräten
ARC (Audio Return Channel) Unterstützung mit zusätzlichen digitalen und analogen
Audioanschlüssen

Benutzerhandbuch Deutsch
Bi-direktionale IR-Steuerung (20-60KHz) von Geräten über den Extender
RS-232, Ethernet und CEC-Durchgang
Schraubbare DC-Buchse für einen sicheren Stromanschluss
Spezifikationen
HDMI 2.0b, 18Gbps konform
HDCP 2.2/1.4 Durchgang
HDBaseT 3.0
USB-Bandbreite: bis zu 350Mbps
3,5 mm Audio-Formate: PCM 2.0
TosLink (Optisch) Audioformate: LPCM 2.0, AC3 5.1, DTS 5.1
Die folgenden Entfernungs- und Auflösungskombinationen sind möglich, wenn ein hochwertiges Cat.6
U/UTP- oder F/UTP-Kabel verwendet wird:
100m:
3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
3840x2160@30Hz 4:4:4 8bit
1920x1080@60Hz 4:4:4 8bit
3D@1920x1080
ESD-Schutz: ± 8 kV (Luftspaltentladung)
Human Body Model: ± 4 kV (Kontaktentladung)
Betriebstemperatur: 0°C - 40°C (32°F - 104°F)
Lagertemperatur: -20°C - 60°C (-4°F - 140°F)
Relative Luftfeuchtigkeit: 20 - 90% RH (nicht kondensierend)
Metallgehäuse
Farbe: Schwarz
Stromanforderungen: AC100-240V 50/60Hz
Leistungsaufnahme: 15.36W
Transmitter Ports
Input:
HDMI Type A (Kupplung)
USB Type B (Kupplung)
3.5mm IR (Kupplung)
Output:
RJ-45 (Kupplung)
TosLink (Optisch) (Kupplung)
3.5mm IR (Kupplung)
2x USB Type A (Kupplung)
Bidirektionale Ports:
RJ-45 Ethernet (Kupplung)
3.5mm Audio (Kupplung)
RS-232 3-Pin Terminal Block
Receiver Ports
Input:
RJ-45 (Kupplung)
USB Type B (Kupplung)
TosLink (Optisch) (Kupplung)
3.5mm IR (Kupplung)
Output:
HDMI Type A (Kupplung)
3.5mm IR (Kupplung)
2x USB Type A (Kupplung)
3.5mm Audio (Kupplung)
Bidirektionale Ports:
RJ-45 Ethernet (Kupplung)
RS-232 3-Pin Terminal Block

Benutzerhandbuch Deutsch
Installation und Betrieb
Transmitter Vorder- und Rückseite
1- POWER LED: Zeigt die Stromversorgung an.
2- LINK LED: Diese LED leuchtet, wenn die Verbindung zwischen Transmitter und Receiver aktiv ist; sie
blinkt, wenn sich die Geräte im Energiesparmodus befinden.
3- VIDEO LED: Diese LED leuchtet, wenn das Video verschlüsselt ist; sie blinkt, wenn das Video nicht
verschlüsselt ist.
4- ARC LED: Diese LED leuchtet auf, wenn die ARC-Funktion eingeschaltet ist, und bleibt aus, wenn sie
im TOSLINK-Modus ist.
5- TOSLINK LED: Diese LED leuchtet auf, wenn die TOSLINK-Funktion eingeschaltet ist, sie bleibt aus,
wenn sie im ARC-Modus ist.
6- SELECT Taste: Drücken Sie diese Taste, um zwischen ARC- und TOSLINK-Modus zu wechseln.
7- 3.5mm IN/OUT Schalttaste: Schalten Sie den Schalter nach links, um den 3,5-mm-Audioanschluss als
Audio-Embedding-Anschluss einzustellen, schalten Sie ihn nach rechts, um ihn als Audio-De-
Embedding-Anschluss einzustellen.
8- LOOPOUT/AUDIO ONLY Schalttaste: Schalten Sie den Schalter nach links, um den HDMI OUT-
Anschluss als Loop-Out-Anschluss für den Anschluss eines lokalen HDMI-Displays einzustellen;
schalten Sie ihn nach rechts, um das Audiosignal am HDMI OUT-Anschluss von ARC oder TosLink zu
erhalten, dabei wird ein 720p-Videosignal mit schwarzem Bildschirm angezeigt.
9- HOST/DEVICE USB Schalttaste: Schalten Sie den Schalter nach links, um den USB-HOST-Modus zu
aktivieren und eine Quelle über ein USB-Kabel vom Typ A-B an den USB-HOST-Anschluss
anzuschließen; schalten Sie ihn nach rechts, um den USB-DEVICE-Modus zu aktivieren und USB-
Peripheriegeräte an die USB-GERÄT-Anschlüsse anzuschließen.
10- USB DEVICES: Schließen Sie eine Maus, eine Tastatur oder andere USB-Geräte an.
11- USB HOST: Schließen Sie ein USB-Quellgerät an.
12- SERVICE: Reserviert für zukünftige Verwendung.
13- 24V DC: Schließen Sie das 24VDC 1A-Netzteil an eine Netzsteckdose an und verbinden Sie es
sicher mit dem Transmitter oder Receiver. Dies ist nur auf einer Seite der Anlage erforderlich.

Benutzerhandbuch Deutsch
14- ETHERNET: Schließen Sie das Gerät mit einem Cat.6-Kabel oder einem Netzwerkkabel einer
höheren Kategorie an einen Ethernet-Hub oder Router an.
15- CAT OUT: HDBaseT-Ausgangsanschluss. Schließen Sie einen kompatiblen HDBaseT-Receiver mit
einem einzigen Cat.6-Kabel oder einem Netzwerkkabel einer höheren Kategorie für alle Datensignale
an. Bitte nicht an einen Netzwerkport anschließen.
16- HDMI IN: Schließen Sie ein HDMI-Quellgerät an.
17- HDMI OUT: Schließen Sie ein lokales HDMI-Display an.
18- 3.5mm IN OUT: Audio-Embedding/De-Embedding-Port, zum Anschluss an einen analogen Audio-
Ausgang/Eingang über ein 3,5-mm-Kabel.
19- TOSLINK OUT: Zum Anschluss an ein einen digitalen TosLink-Ausgang (optisch) über ein optisches
Kabel.
20- IR IN: Schließen Sie das mitgelieferte Infrarot-Empfängerkabel für den Infrarot-Signalempfang an.
Stellen Sie sicher, dass sich die verwendete Fernbedienung in direkter Sichtweite des Infrarot-Extenders
befindet.
21- IR OUT: Schließen Sie das mitgelieferte Infrarot-Senderkabel für die Infrarot-Signalübertragung an.
Platzieren Sie den Infrarot-Sender in direkter Sichtlinie zu dem zu steuernden Gerät.
22- RS-232: Zum Anschluss an einen PC, einen seriellen Controller oder einem seriellen Gerät über
eine 3-Wege-Phönix-Blockverbindung für die pass-through Übertragung von RS-232-Befehlen.
Receiver Vorder- und Rückseite
1- POWER LED: Zeigt die Stromversorgung an
2- LINK LED: Diese LED leuchtet, wenn die Verbindung zwischen Transmitter und Receiver aktiv ist; sie
blinkt, wenn sich die Geräte im Energiesparmodus befinden.
3- VIDEO LED: Diese LED leuchtet, wenn das Video verschlüsselt ist; sie blinkt, wenn das Video nicht
verschlüsselt ist.
4- ARC LED: Diese LED leuchtet auf, wenn die ARC-Funktion eingeschaltet ist, und bleibt aus, wenn sie
im TOSLINK-Modus ist.

Benutzerhandbuch Deutsch
5- TOSLINK LED: Diese LED leuchtet auf, wenn die TOSLINK-Funktion eingeschaltet ist, sie bleibt aus,
wenn sie im ARC-Modus ist.
6- SELECT Taste: Drücken Sie diese Taste, um zwischen ARC- und TOSLINK-Modus zu wechseln.
7- HOST/DEVICE USB Schalttaste: Schalten Sie den Schalter nach links, um den USB-HOST-Modus zu
aktivieren und eine Quelle über ein USB-Kabel vom Typ A-B an den USB-HOST-Anschluss
anzuschließen; schalten Sie ihn nach rechts, um den USB-DEVICE-Modus zu aktivieren und USB-
Peripheriegeräte an die USB-GERÄT-Anschlüsse anzuschließen.
8- USB DEVICES: Schließen Sie eine Maus, eine Tastatur oder andere USB-Geräte an.
9- USB HOST: Schließen Sie ein USB-Quellgerät an.
10- SERVICE: Reserviert für zukünftige Verwendung.
11- 24V DC: Schließen Sie das 24VDC 1A-Netzteil an eine Netzsteckdose an und verbinden Sie es
sicher mit dem Transmitter oder Receiver. Dies ist nur auf einer Seite der Anlage erforderlich.
12- ETHERNET: Schließen Sie das Gerät mit einem Cat.6-Kabel oder einem Netzwerkkabel einer
höheren Kategorie an einen Ethernet-Hub oder Router an.
13- CAT IN: HDBaseT-Eingangsanschluss. Schließen Sie einen kompatiblen HDBaseT-Sender mit
einem einzigen Cat.6-Kabel oder einem Netzwerkkabel einer höheren Kategeorie für alle Datensignale
an. Bitte nicht an einen Netzwerkanschluss anschließen.
14- HDMI OUT: Schließen Sie ein HDMI-Display an.
15- 3.5mm: Audio-De-Embedding-Port, zum Anschluss an einen analogen Audio-Ausgang/Eingang über
ein 3,5-mm-Kabel.
16- TOSLINK IN: Schließen Sie eine digitale Audioquelle mit einem TosLink-Kabel (optisch) an.
17- IR IN: Schließen Sie das mitgelieferte Infrarot-Empfängerkabel für den Infrarot-Signalempfang an.
Stellen Sie sicher, dass sich die verwendete Fernbedienung in direkter Sichtweite des Infrarot-Extenders
befindet.
18- IR OUT: Schließen Sie das mitgelieferte Infrarot-Senderkabel für die Infrarot-Signalübertragung an.
Platzieren Sie den Infrarot-Sender in direkter Sichtlinie zu dem zu steuernden Gerät.
19- RS-232: Zum Anschluss an einen PC, einen seriellen Controller oder einem seriellen Gerät über
eine 3-Wege-Phönix-Blockverbindung für die pass-through Übertragung von RS-232-Befehlen.
Wichtig! Bevor Sie mit der Installation beginnen, stellen Sie bitte sicher, dass alle Geräte ausgeschaltet
sind.
1. Schließen Sie ein HDMI-Quellgerät mit einem HDMI-Kabel an den Transmitter an.
2. Schließen Sie ein Ende des Cat.6-Kabels an den CAT OUT-Anschluss des Transmitters und das
andere Ende an den CAT IN-Anschluss des Receivers an. Es werden U/UTP- oder F/UTP-
Installationskabel empfohlen. Die Kabellängen entnehmen Sie bitte den technischen Daten in
diesem Handbuch.
3. Verwenden Sie ein weiteres HDMI-Kabel, um ein HDMI Display an den HDMI-Ausgangsanschluss
des Receivers anzuschließen.
4. Schließen Sie das Netzteil entweder an den Transmitter oder den Receiver an und schalten Sie es
ein.
5. Schalten Sie das Quellgerät und den Bildschirm ein, um die Installation abzuschließen.

Benutzerhandbuch Deutsch
Zusätzlich zu den vorher beschriebenen Installationsschritten kann dieser HDMI 4K60 KVM-Extender
auch die folgenden zusätzlichen/optionalen Funktionen bieten:
USB
Sowohl der Transmitter als auch der Receiver verfügen über einen USB-Anschluss Typ B für den
Anschluss an eine USB-Quelle wie einen PC oder Laptop und zwei USB 2.0-Anschlüsse Typ A für den
Anschluss einer Tastatur, Maus oder anderer Geräte zur Steuerung der an den Transmitter oder
Receiver angeschlossenen Quelle. Um das USB-Signal vom Transmitter zum Receiver weiterzuleiten,
stellen Sie den Schalter HOST/DEVICE USB am Transmitter auf die linke Seite (HOST-Modus), und
stellen Sie den Schalter HOST/DEVICE USB am Receiver auf die rechte Seite (DEVICE USB).
Um das USB-Signal vom Receiver zum Transmitter weiterzuleiten, stellen Sie den Schalter
HOST/DEVICE USB am Transmitter auf die rechte Seite (DEVICE USB), und stellen Sie den Schalter
HOST/DEVICE USB am Receiver auf die linke Seite (HOST-Modus).
Audio Embedding und De-Embedding
Der Transmitter unterstützt Audio Embedding und De-Embedding über den 3,5-mm IN/OUT-
Audioanschluss.
Wenn der 3,5-mm IN/OUT Schalter auf links gestellt ist, wird das Audiosignal von einem externen
Audiogerät in den 3,5-mm IN/OUT-Anschluss eingebettet.

Benutzerhandbuch Deutsch
Wenn der 3,5-mm IN/OUT-Schalter auf rechts gestellt ist, gibt der 3,5-mm IN/OUT-Anschluss das
Audiosignal aus, das vom HDMI IN-Anschluss entkoppelt wurde.
Audio ARC/TOSLINK Betriebsarten
Der Extender kann durch Drücken der SELECT-Taste auf der Vorderseite des Transmitters und des
Receivers in den ARC/TOSLINK-Modus umschalten, während der Schalter LOOP OUT/AUDIO ONLY
verwendet wird, um den gewünschten Modus für den HDMI OUT-Anschluss des Transmitters einzustellen.
Verschiedene Szenarien können mit den folgenden Einstellungen aufgebaut werden:
Transmitter: TOSLINK Modus, LOOP OUT/AUDIO ONLY Schalter rechts (AUDIO ONLY)
Receiver: TOSLINK Modus
Transmitter: TOSLINK Modus, LOOP OUT/AUDIO ONLY Schalter links (LOOP OUT)
Receiver: TOSLINK Modus
