Lindy 38010 User manual

© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (March 2008)
HDMI Cat5e Extender Range
Manual English
Benutzerhandbuch Deutsch
Manuel Français
Manuale Uso Italiano
LINDY No’s. 38010, 38014, 38013,
38001, 38011 & 38012
www.lindy.com

Manual English
2
Introduction
Thank you for purchasing one of the products from the LINDY HDMI extender range. This HDMI
Extender Range brings you endless possibilities for digital signage, public display and large
scale demonstration. Where crystal-clear digital video needs to be broadcasted, these
extenders can bring your distribution system to the next level.
The complete product range can be easily combined to suit almost every application through
low cost Cat5e cable. By taking the advantage of Cat5e cable, installation is simplified and
particularly cost effective whether you are splitting or extending the HDMI signal.
Features
•HDMI signal extension through Cat5e cable
•Cat5e cable implementation to minimize use of high-cost HDMI cable
•Ability to cascade
•HDMI 1.2 compliant, full HD ready & 1080p capable with HDCP support
•Built in equalizer
•LED status to indicate the HDMI activity
•Pure hardware solution
Installation
1. Before connecting any device, please ensure everything is powered off
2. Connect the HDMI source to the HDMI extender transmitter device (38010, 38001
Transmitter or 38011 Transmitter) using an HDMI cable
3. Connect one end of the Cat 5/5e/6 cable to the output port on the transmitter and the
other end to the input port of the receiver (38014, 38013 or 38011 Receiver)
4. Using another HDMI cable, connect your HDMI display to the HDMI out port on your
HDMI extender receiver
5. Repeat step 4 untill all HDMI displays are connected
6. Once all cables are connected to the transmitters and receivers, power on all devices
7. If required, use the EQ control to adjust the picture quality
8. Use LINDY DVI to HDMI cables to connect to DVI devices. (note: most DVI devices do
not support audio)

Manual English
3
Description
1. Link activity status
2. Local display status
3. Power status
4. Power adaptor input
5. RJ45 out to receiver
6. RJ45 out for cascading (optional)
7. HDMI out: to local display monitor (optional)
8. HDMI in: from HDMI source
9. Equalizer control knob
10. Cat cable in from expander or transmitter
11. HDMI out: to remote display monitor
8-Port HDMI Extender (38010)
Front:
Rear:
HDMI 20m Cat5 Receiver (38014)
Input: Output:
1 2 3
4
5
6 7 8 9
4
10
11

Manual English
4

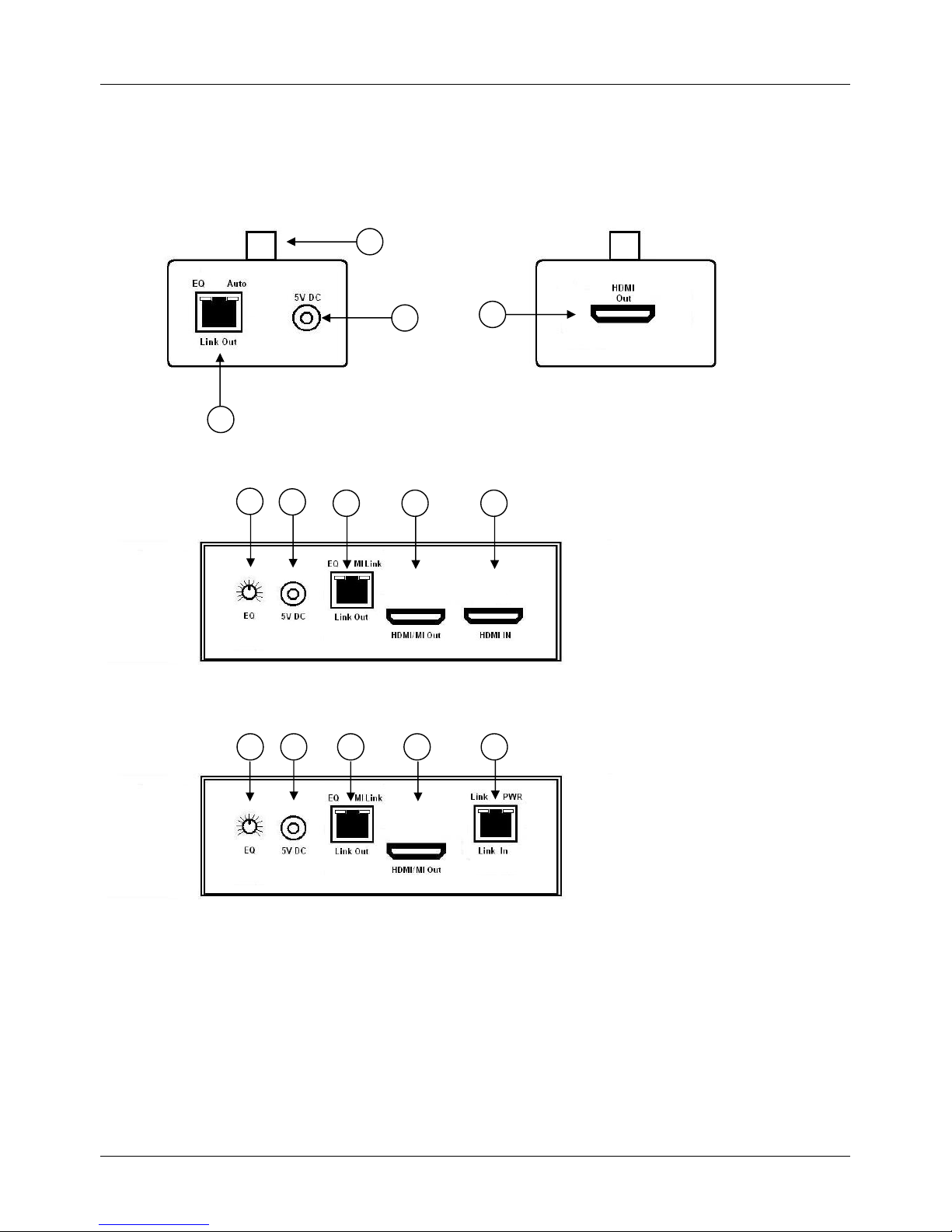

HDMI 35m Cat5e Receiver (38013)
HDMI 35m Cat5e Transmitter & Receiver (38001)
Input/Transmitter: Output/Receiver:
HDMI 50m Cat5e Transmitter (38011)
HDMI 50m Cat5e Receiver/Extender (38012)
10
9
4 11
9 4 7 86
9 4 6 7 10

Manual English
5
Or

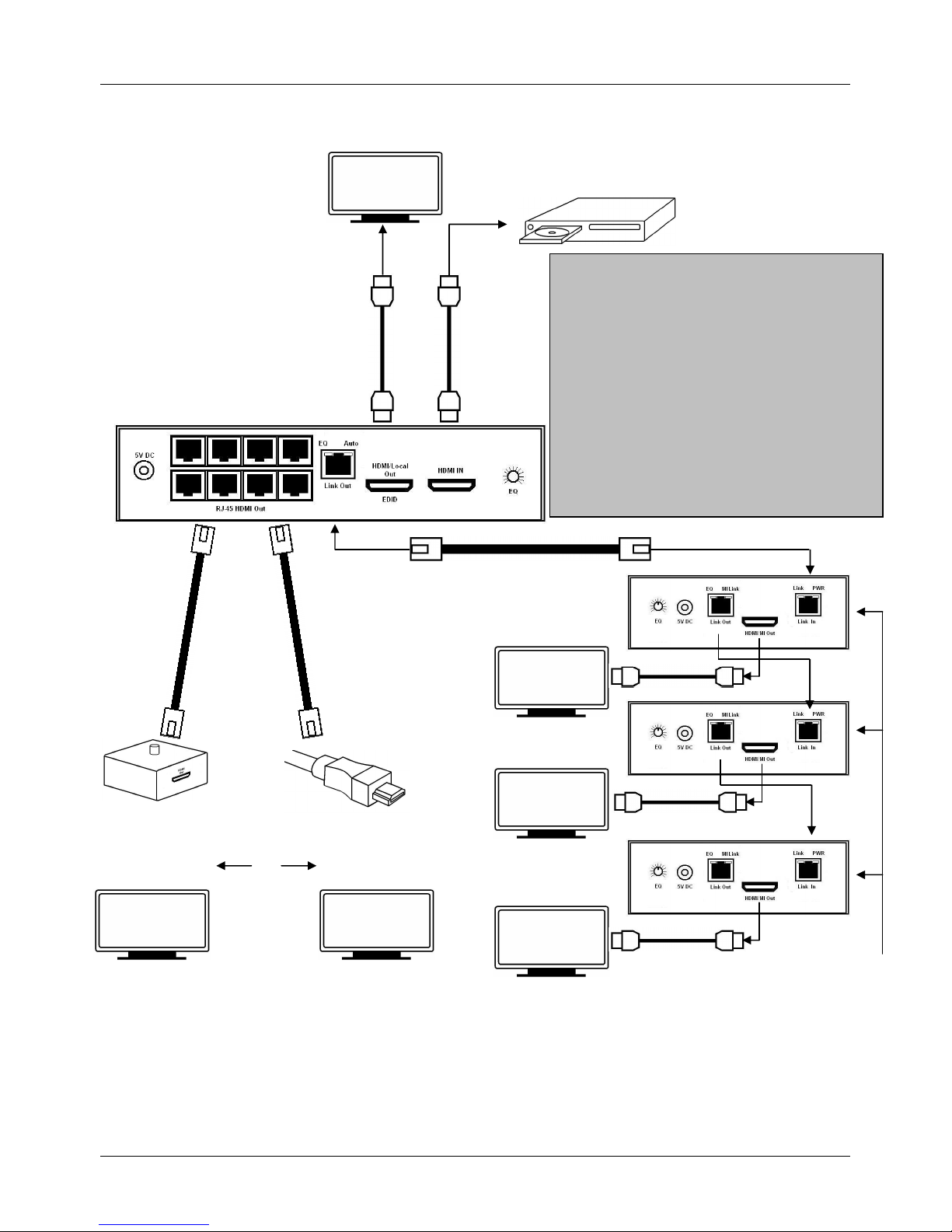

Installation Examples
Example 1.
Note: Although not shown in the diagram above, all extenders and receivers need to be
powered using the supplied power adapter.
HDMI Display
HDMI Display
HDMI Displ
ay
38010
–
8 Port HDMI
Extender/Splitter
HDMI
Source
HDMI
Display
(optional)
Up to 8 HDMI Displays
38013
–
up to
35m over Cat5e
patch cable
38014
–
up to 20m
over Cat5e patch
cable
Up to 8
ports out
Extend up to 50m
using 38012
This scenario shows an HDMI signal from a
DVD player with the picture showing on a
local HDMI display, and up to 8 other
signals up to 35m away using short range
extenders. In addition to this the signal is
also cascaded in 50m increments up to
200m using long range extenders with a
local display every 50m.
Extend up to
another 50m
using 38012

Manual English
6

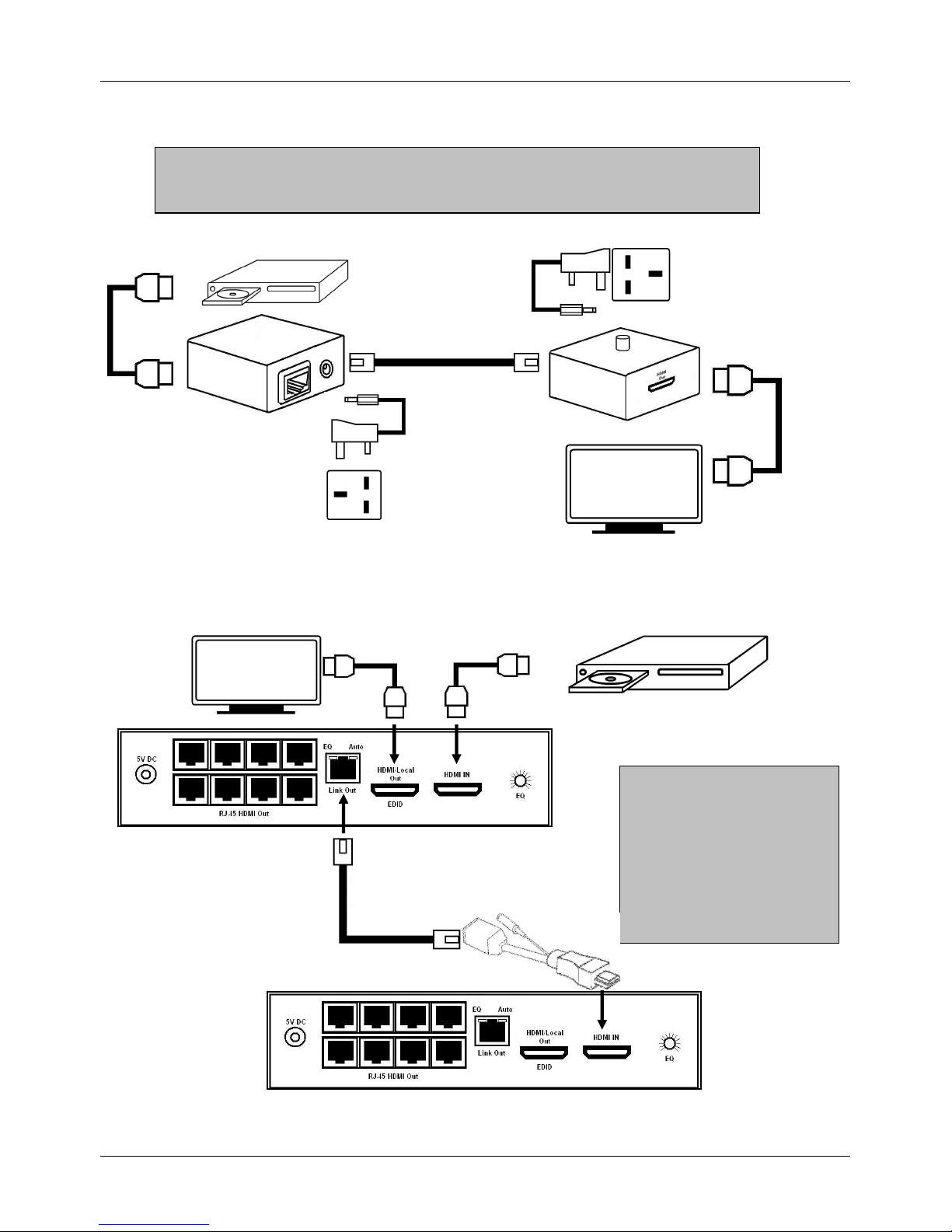

Example 2.
Example 3.
HDMI Source
HDMI
Cable
HDMI
Cable
HDMI Display
Power Supply
Power Supply
CAT X Patch Cable
up to 35m
38001
-
Transmitter
38001
-
Receiver
This scenario shows the single port HDMI transmitter and receiver over a
maximum distance of 35m. The receiver on this set up has an EQ knob to adjust
for skew compensation
.
This scenario shows how
you can cascade two 8 port
splitters together using a
short length patch cable
(up to 20m) connected to
Part No. 38014. This will
give you another 8 splitter
ports and another port to
extend over 50m.
38010
–
8 Port HDMI
Extender/Splitter
38010
–
8 Port HDMI
Extender/Splitter
38014
–
up to 20m over
Cat5e patch cable

Manual English
7
Frequently Asked Questions
How does the (EQ) equalizer work?
The equalizer is a built in electronic device used to adjust the picture quality. The EQ knob must
be turned slowly until the picture is showing the correct quality display.
What kind of Cat X cable can I use?
We recommend using Cat5e or higher cable for the best display quality at the maximum
distances. Also try to use Skew free or SFTP network cable for improved performance.
What is the minimum category cable I can use?
The minimum Category cable we recommend using is Cat 5e. Using this type of cable may
have an effect on the maximum transmission distance than can be achieved.
I want to extend further than the standard specification states.
You can extend further than the recommend distances by using the highest quality Cat5e/6
cable with no skew and by using 24 gauge HDMI cables. You may get longer distances if you
set the resolution to 480P
I am using the short range 20m receiver but cannot see an image.
This receiver is only intended for short distances, please ensure you are using the correct cable
and reduce your resolution to 480i. If the picture is now shown then you may need to use a
receiver capable of longer distances.
There is no image on the monitor, what could be the problem?
Always check that the cables are correctly inserted and all the devices are powered on and
check the source device is transmitting the signal. Also try to reduce the output signal from your
HDMI source and make sure you are using the minimum recommended network cable.

Benutzerhandbuch Deutsch
8
Einführung
Vielen Dank für den Erwerb der Produkte aus der LINDY HDMI Extender Palette. Diese HDMI
Extender bieten Ihn en eine Vielzahl von Kombinationsmöglichkeiten mit der Sie fast alle
Aufgabenstellungen im Digital Signage Bereich, für die HDMI/DVI-Signalverteilung in Einkaufs-
passagen und anderen Gebäudetrakten abdecken können.
Verschiedene Kombinationsmöglichkeiten und Einsatzbeispiele finden Sie auf den folgenden
Seiten erläutert.
Diese Extender übertragen HDMI Signale ohne Qualitätsverlust in Bezug auf die Signalqualität
da Sie die Signale digital übertragen.
Die einzelnen Produkte der Palette können weitestgehend miteinander kombiniert werden. Die
Überbrückung der großen Distanzen erfolgt mit im Vergleich zu HDMI-Kabeln preiswertem
Cat.5/6 Netzwerkkabel. Sollten in Einzelfällen Verbindungsprobleme auftreten, so kann es
hilfreich sein höherwertiges abgeschirmtes Cat.6 Kabel zu verwenden.
Features
•HDMI Signalübertragung über günstige Cat.5/6 Kabel statt teurer HDMI-Kabel
•Möglichkeit der Kaskadierung und Vervielfachung des Signals (Splitter)
•HDMI 1.2 kompatibel, HD-Ready & FullHD 1080p sowie HDCP-Unterstützung
•Integrierte Equilizer-Funktion zur Anpassung an Übertragungskabel
•LED Statusanzeige für anliegende HDMI-Signale
•Reine Hardwarelösung
Installation
1. Stellen Sie sicher dass alle Geräte ausgeschaltet sind, bevor sie sie miteinander
verbinden
2. Verbinden sie ihre Signalquellen (HDMI Source) mit den HDMI Cat.5 Transmitter /
Sender (38010, 38001 Transmitter oder 38011 Transmitter) durch HDMI oder DVI auf
HDMI Anschlusskabel.
3. Verbinden sie die HDMI Cat.5/6 Transmitter- mit den Receivern / Empfängern (38014,
38013 oder 38011 Receiver) mit geeigneten RJ45 / Cat.5/6 Netzwerkkabeln
4. Verbinden sie das Ausgabegerät / Display mit dem Receiver mit geeigneten HDMI oder
HDMI auf DVI Anschlusskabeln (DVI Geräte müssen HDCP unterstützen!)
5. Wiederholen Sie die Schritte 2 bis 4 für alle Extender, Splitter und Geräte, die
angeschlossen werden müssen.
6. Schließen Sie die Netzteile für die Transmitter und Receiver an
7. Schalten sie alle Geräte ein
8. Wo notwendig, stellen Sie die Equilizer so ein, dass das Signal korrekt übertragen wird
9. Sie sollten jetzt Bild und Ton überall vorliegen haben

Benutzerhandbuch Deutsch
9
Beschreibung der Schnittstellen, Anschlüsse & Funktionen
1. Link Activity Status (zeigt aktives Signal an)
2. Local Display Status (zeigt aktiven lokalen HDMI-Monitor-Port Status an)
3. Power Status (Ein / Aus)
4. Netzteilanschluss
5. RJ45 Ausgang zum Receiver
6. RJ45 Ausgang für Kaskadierung (optional)
7. HDMI Ausgang: zum lokalen HDMI-Monitor (optional)
8. HDMI Eingang von der HDMI-Signalquelle
9. Equilizer Einstellregler
10. RJ45 Eingang am Receiver
11. HDMI Ausgang am Receiver,0 zum Display oder zur nächsten Kaskade
8-Port HDMI Cat.5/6 Extender (38010)
Vorderansicht:
Rückansicht:
HDMI 20m Cat5/6 Receiver (38014)
Eingänge: Ausgang:
1 2 3
4
5
6 7 8 9
4
10
11

Benutzerhandbuch Deutsch
10
HDMI 35m Cat5e/6 Receiver (38013)
HDMI 35m Cat5e/6 Transmitter & Receiver (38001)
Input/Transmitter: Output/Receiver:
HDMI 50m Cat5e/6 Transmitter (38011)
HDMI 50m Cat5e/6 Receiver/Extender (38012)
10
9
4 11
9 4 7 86
9 4 6 7 10

Benutzerhandbuch Deutsch
11
Or

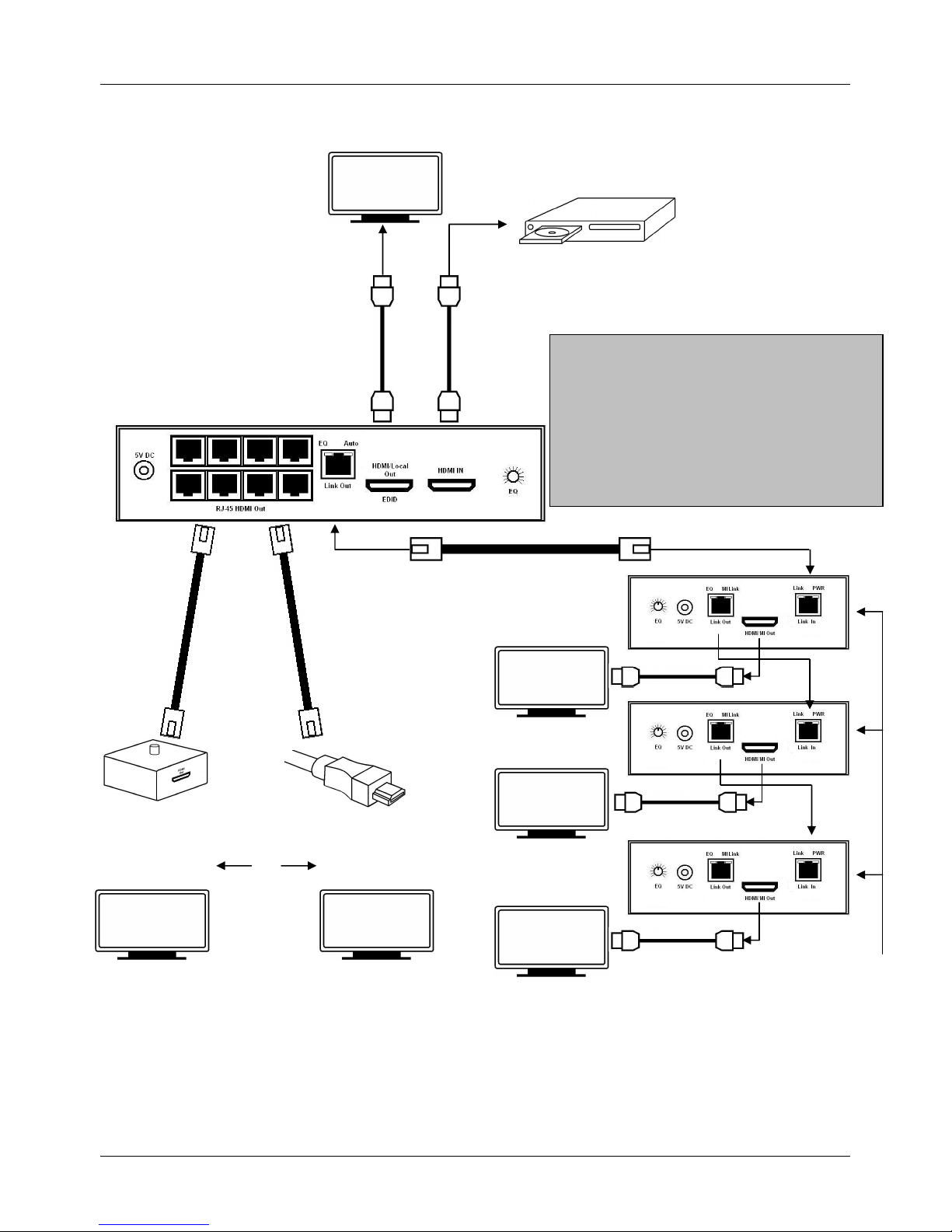

Installations- und Kombinationsbeispiele
Beispeil 1.
Hinweis: Alle Extender Receiver- sowie Transmittereinheiten benötigen ein Netzteil!
HDMI Display
HDMI Display
HDMI Display
38010
–
8 Port HDMI
Extender/Splitter
HDMI
Quelle
HDMI
Display
(optional)
Bis zu 8 HDMI Displays
38013
–
bis zui
35m über Cat5e
Patchkabel
38014
–
bis zui 35m
über Cat5e
Patchkabel
Bis zu
8
Ports
Bis 50m
(bei
Einsatz von 38012)
Dies Szenario zeigt die Verteilung eines
HDMI Signals von einem DVD Player auf
einen lokalen HDMI-Kontrollmonitor, sowie
an bis zu 8 Cat.5/6 Receiver über bis zu
jeweils 20m (38013) oder 35m (38014) via
Cat.5/6 Kabel (links im Bild).
Rechts im Bild wird das Signal über jeweils
bis 50m Cat.5/6 an die Long Range
Extender (38012) ausgegeben. An diesem
Port können maximal 4 Long Range
Extender kaskadiert und das Signal bis zu
200m weit übertragen werden.
Jeder 38012
kann bis zu
50m
übertragen
HDMI
Quelle

Benutzerhandbuch Deutsch
12
Beispiel 2.
Beispiel 3.
HDMI Quelle
HDMI
Kabel
HDMI
Kabel
HDMI Display
Netzteil
Netzteil
Cat.5/6
Patch
kabel
bis zu 35m
38001
-
Transmitter
38001
-
Receiver
Dies Szenario zeigt eine einfache Verlängerung bis zu einer Maximaldistanz von
35m mit dem Extender 38001. Der Receiver verfügt über einen EQ Einstellregler
um die Übertragung an das Verbindungskabel anzupassen
.
Dies Szenario zeigt die
Kaskadierung zweier 8 Port
Extender/Splitter unter
Verwendung des 20m
Extenders 38014. Am
zweiten Splitter können
weitere Extender (38012)
für bis zu 50m
angeschlossen werden
.
38010
–
8 Port
HDMI
Extender/Splitter
38010
–
8 Port HDMI
Extender/Splitter
38014: bis zu 20m mit
Cat5e Patchkabel

Benutzerhandbuch Deutsch
13
Frequently Asked Questions – Häufige Fragestellungen
Wie funktioniert der Equilizer (EQ)?
Der Equilizer ist ein einstellbarer elektronischer Schaltkreis zur Anpassung an die
Qualitätsverluste des Signals im Übertragungskabel. Drehen Sie den Regler langsam bis das
Bild korrekt angezeigt wird.
Welche Art von Netzwerk RJ45 Kabel verwende ich am Besten?
Wir empfehlen die Verwendung von hochwertigem Cat.5e bzw. Cat.6 Patchkabel. Bei
Übertragungsproblemen versuchen Sie es mit einem höherwertigen Cat.6 Kabel. Je nach
Gerätepark bringen gut abgeschirmte Kabel weitere Vorteile. Es sollte kein Kabel mit
niedrigerer Spezifikation als Cat.5e eingesetzt werden.
Ich möchte die Signale über größere Distanzen als die spezifizierten übertragen
Bei niedrigeren Auflösungen können Sie in der Regel etwas größere Distanzen überbrücken.
Bei Verwendung sehr hochwertiger Cat.6 Kabel (am besten Skew Free / ohne unterschiedliche
Längen der Adernpaare) können Sie je nach angeschlossenen Geräten und deren individueller
Signalqualität am Eingang sowie am Ausgang ebenfalls größere Kabellänge erreichen.
Ich verwende den Extender 38014 (bis 20m) aber ich bekomme kein Bild.
Dieser Receiver ist für kurze Distanzen bis maximal 20m konzipiert. Es kann vorkommen, dass
HDMI Signalquelle, dieser Extender, das Verbindungskabel und das HDMI Display nicht
harmonieren, besonders bei sehr hohen Auflösungen 1080p und Ausnutzung der 20m Distanz.
Verwenden Sie in diesem Fall höherwertige Verbindungskabel oder den 35m Extender
38013/38001.
Ich bekomme kein Bild
Überprüfen Sie zuerst ob alle Kabel wirklich korrekt angeschlossen sind. Stellen sie sicher,
dass die Kabel die zulässigen Längen nicht überschreiten. Und ob die Netzteile alle korrekt
angeschlossen sind. Schalten Sie gegebenenfalls alle Geräte nochmals aus und vom Display
her zur Quelle hin dann wieder ein.
Prüfen Sie ob die HDMI Signalquelle korrekt ein Signal ausgibt.
Prüfen Sie, ob der Equilizer Einstellregler korrekt eingestellt ist.
Falls dies nicht zum Erfolg führt reduzieren Sie die Auflösung die Ihre HDMI Signalquelle
ausgibt und prüfen Sie ob dies zum Erfolg führt; falls ja müssen Sie an irgendeiner Stelle die
Kabeldistanzen verringern oder hochwertigeres Kabel verwenden. Versuchen Sie dann die
Auflösung wieder zu erhöhen.
Oder versuchen Sie es mit Extendern für größere Distanzen.
Das Ausgangssignal mancher HDMI Geräte / Signalquellen ist qualitativ nicht ausreichend für
eine Übertragung über größere Distanzen (z.B. nicht aktuelle sowie Grafikkarten der Low Cost
Baureihen!). Verwenden Sie in diesem Fall ein Gerät mit hochwertigerem Ausgangssignal.

Manuel Français
14
Introduction
Merci d’avoir choisi l’extender LINDY HDMI. Cet extender HDMI vous apporte de larges
possibilités pour le signal numérique, l’affichage et la présentation. Il permet également de
distribuer de la vidéo sur plusieurs écrans.
L’installation s’effectue avec un câble réseau cat5e, et est pratique si vous utilisez un séparez
(splitter) ou amplifiez (extender) le signal HDMI.
Caractéristiques
•Signal HDMI via un câble cat5e
•Câble cat5e pour minimiser l’utilisation de câbles HDMI coûteux
•Cascade possible
•Compatible HDMI 1.2, full HD ready & 1080p, avec support HDCP
•Equaliseur intégré
•LED de statut pour indiquer l’activité HDMI
•Solution purement matérielle (hardware)
Installation
1. Avant de connecter un appareil, merci de s’assurer que tout est éteint
2. Connectez la source HDMI à l’unité émettrice HDMI (38010, émetteur du 38001ou
émetteur 38011) en utilisant un câble HDMI
3. Connectez le câble cat 5/5e/6 au port de sortie de l’émetteur et à l’entrée du récepteur
(38014, 38013 ou récepteur 38011)
4. En utilisant un autre câble HDMI, connectez votre écran HDMI à la sortie du récepteur
HDMI
5. Répétez l’étape 4 jusqu’à ce tous les écrans HDMI soient connectés
6. Une fois que tous les câbles sont connectés aux émetteurs et récepteurs, allumez tous
les appareils
7. Si nécessaire, utilisez le contrôle EQ pour ajuster la qualité de l’image
8. Utilisez les câbles LINDY DVI vers HDMI pour connecter des appareils DVI (note: la
plupart des appareils DVI ne supportent pas le son)

Manuel Français
15
Description
1. Statut du lien
2. Statut de l’écran local
3. Alimentation
4. Prise d’alimentation
5. Sortie RJ45 du récepteur
6. Sortie RJ45 pour cascade (optionnel)
7. Sortie HDMI: vers écran local (optionnel)
8. Entrée HDMI: depuis la source HDMI
9. Bouton de contrôle de l’égaliseur
10. Entrée RJ45 de l’émetteur de l’extender
11. Sortie HDMI: vers l’écran distant
Extender 8 ports HDMI (38010)
Façade:
Arrière:
Récepteur HDMI 20m cat5 (38014)
Entrée: Sortie:
1 2 3
4
5
6 7 8 9
4
10
11

Manuel Français
16
Récepteur HDMI 35m cat5e (38013)
Emetteur & récepteur HDMI 35m cat5e (38001)
Entrée de l’émetteur: Sortie du récepteur:
Emetteur HDMI 50m cat5e (38011)
Emetteur/extender HDMI 50m cat5e (38012)
10
9
4 11
9 4 7 86
9 4 6 7 10

Manuel Français
17
Ou
Exemple d’installation
Exemple 1.
Note: bien que non présenté dans le schéma ci-dessus, tous les extenders et récepteurs ont
besoin d’être alimentés en utilisant l’adaptateur fourni.
Ecran HDMI
Ecran HDMI
Ecran HDMI
38010
–
Extender/
s
plitter
8 ports HDMI
Source
HDMI
Ecran
HDMI
optionnel
Jusqu’à 8 écrans HDMI
38013
–
Jusqu’à 35m
via câble cat5e
38014
–
Jusqu’à
20m avec câble
cat5e
Jusqu’à
8 ports
de sortie
Etend
jusqu’à
50m avec 38012
Ce schéma présente un signal HDMI d’un
lecteur DVD avec image affichée sur un
écran HDMI local, et jusqu’à 8 autres
signaux sur 35m maxi en utilisant des
extenders HDMI courte portée (35m). Une
cascade y est ajoutée, via un extender
HDMI longue portée 50m (et jusqu’à
200m) avec un écran local tous les 50m.
Etend
jusqu’à
50m avec
38012

Manuel Français
18
Exemple 2.
Exemple 3.
Source HDMI
C
â
ble
HDMI
C
â
ble
HDMI
Ecran HDMI
Alimentation
Alimentation
Câble CAT X patch
jusqu’à 35m
380
01
-
Emetteur
38001
-
Récepteur
Ce schéma présente un émetteur et un récepteur HDMI, distants de 35m
maximum. Le récepteur a un bouton de réglage d’égaliseur EQ.
Ce schéma montre
comment vous pouvez
cascader 2 splitters 8 ports
en utilisant un câble court
(jusqu’à 20m) connecté au
N°Art. 38014. Vous
obtiendrez un autre splitter
8 ports.
38010
-
E
xtender/
Splitter 8 ports HDMI
38010
–
Extender/
Splitter 8 ports HDMI
38014
–
Jusqu’à 20m
avec câble cat5e patch

Manuel Français
19
Question fréquentes
Comment l’égaliseur (EQ) fonctionne?
L’égaliseur est un appareil électronique utilisé pour ajuster la qualité de l’image. Le bouton EQ
doit être tourné doucement jusqu’à ce que l’image soit affichée dans la bonne qualité.
Quel type de câble cat X puis-je utiliser?
Nous recommandons l’utilisation de câble cat5e ou supérieur pour le meilleur affichage sur une
longue distance. Utilisez des câbles réseau SFTP pour améliorer les performances.
Quel la catégorie de câble minimale utilisable?
La catégorie minimum est le cat 5e. L’utilisation de ce type de câble peut avoir un effet sur la
distance maximum de transmission.
Je veux étendre plus loin que la spécification standard.
Vous pouvez étendre plus loin que les distances recommandées, en utilisant la plus haute
qualité des câbles caat5e/6 et en utilisant des câbles HDMI 24 AWG. Vous pouvez obtenir de
plus longues distances si vous utilisez une résolution de 480P.
J’utilise le récepteur courte portée 20m mais ne peut pas voir une image.
Ce récepteur est prévu que pour les courtes distances, assurez vous d’avoir utilisé le câble
correct et réduisez votre résolution à 480i. Si l’image est maintenant vue, vous pouvez utiliser
un récepteur longue distance.
Il n’y a pas d’image sur l’écran, quel est le problème?
Merci de vérifier que les câbles soient correctement connectés et que les appareils sont
allumés, vérifiez si la source transmet le signal. Essayez de réduire le niveau de sortie de votre
source HDMI et assurez vous que vous utilisez le câble réseau minimum recommandé.
