LIVARNO LUX HG00108A, HG00108B Technical specifications

LED SPOTLIGHT 8.5W
LED-AUSSENSTRAHLER 8,5 W
Montage-, Bedienungs- und Sicherheitshinweise
UDENDØRS LED-LAMPE 8,5 W
Monterings-, betjenings- og sikkerhedshenvisninger
LED-STRÅLKASTARE FÖR UTOMHUSBRUK 8,5 W
Monterings-, bruks- och säkerhetsanvisningar
LED SPOTLIGHT 8.5W
Assembly, operating and safety instructions
LED-ULKOVALO 8,5W
Asennus-, käyttö- ja turvallisuusohjeet
PROJECTEUR EXTÉRIEUR LED 8,5 W
Instructions de montage, d‘utilisation et consignes de sécurité
LED-BUITENLAMP 8,5 W
Montage-, bedienings- en veiligheidsinstructies
IAN 270250

GB/IE Assembly, operating and safety instructions Page 5
FI Asennus-, käyttö- ja turvallisuusohjeet Sivu 13
SE Monterings-, bruks- och säkerhetsanvisningar Sidan 21
DK Monterings-, betjenings- og sikkerhedshenvisninger Side 29
FR/BE Instructions de montage, d‘utilisation et consignes de sécurité Page 37
NL/BE Montage-, bedienings- en veiligheidsinstructies Pagina 46
DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 54

A
B
5
6
7
2
4
10
9
8
3
1

2.5 m
C
D
11

5GB/IE
Intended use...........................................................................Page 6
Parts description .................................................................Page 6
Technical Data.......................................................................Page 6
Scope of delivery................................................................Page 6
General safety instructions........................................Page 7
Before installation.............................................................Page 8
Installation...............................................................................Page 8
Start-up
Adjusting the motion detector.......................................................Page 9
Setting the lighting duration..........................................................Page 10
Adjusting the sensitivity of the sensor...........................................Page 10
Setting the daylight level ..............................................................Page 10
Aligning the motion detector........................................................Page 10
Cleaning and Care.............................................................Page 11
Disposal......................................................................................Page 11
Warranty...................................................................................Page 11

6 GB/IE
LED Spotlight 8.5W
Intended use
The LED spotlight with motion
detector is intended for automatic
lighting in outdoor areas. This device
is solely intended for private use.

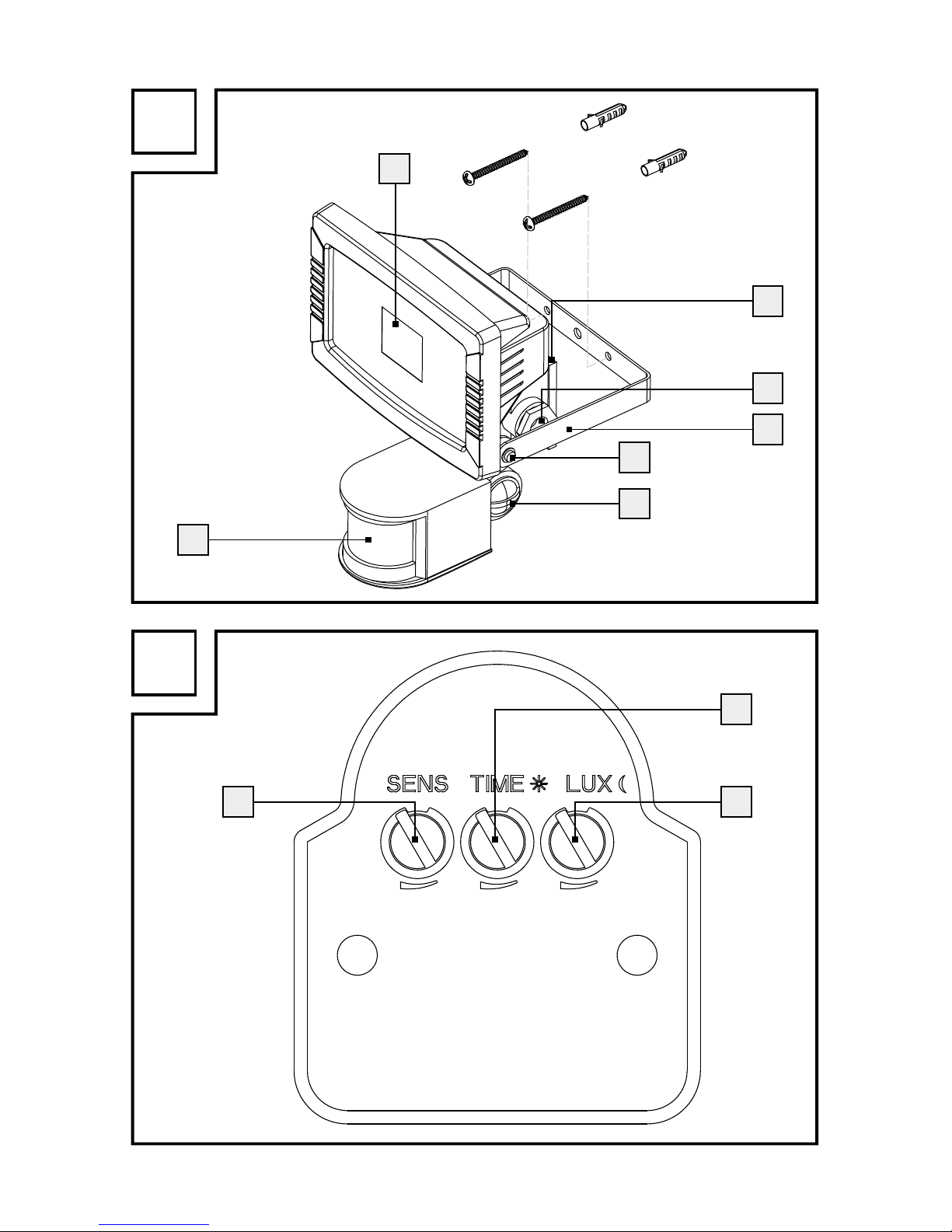

Parts description
1Spot
2Connection box
3Cable gland
4Mounting stirrup
5Hinge joint
6Locking screw (motion detector)
7Motion detector
8Rotary control SENS (sensitivity)
9Rotary control TIME
(switched on duration)
10 Rotary control LUX
(light sensitivity)
11 Terminal block
Technical Data
Operating voltage: 230V∼ 50Hz,
max. 8.5W
LEDs: 12 x LED x
0.5W (LEDs
non-replace-
able)
Dimming switch: Adjustable
from 10lx–
20,000lx
Light on time: adjustable
between
approx.10s –
4min
Protection class: /II
Protection class: IP44 (splash
water proof)
Dimensions
(HxWxD): approx. 197 x
149 x 120mm
Weight: approx. 675g
Scope of delivery
1 LED spot with motion detector
2 Wall plugs (Ø 6mm)
2 Screws
1 Set of mounting and operating
instructions

7GB/IE
General safety
instructions
Before using the product, please
familiarise yourself with all of the
safety information and instructions
for use! When passing this product
on to others, please also include
all the documents!
DANGER TO LIFE
AND ACCIDENT
HAZARD FOR
TODDLERS AND SMALL
CHILDREN! Never leave chil-
dren unattended with the pack-
aging material. The packaging
material represents a danger of
suffocation. Children frequently
underestimate the dangers.
Please keep children away
from the device at all times.
This appliance may be used by
children age 8 years and up, as
well as by persons with reduced
physical, sensory or mental
capacities, or lacking experience
and/or knowledge, so long as
they are supervised or instructed
in the safe use of the appliance
and understand the associated
risks. Children should not be
allowed to play with the
appliance. Cleaning and user
maintenance should not be
performed by children without
supervision.
Danger to life by
electric shock
Always check lamp for damage
before connecting it to power.
Never use the light if it shows
any signs of damage.
Prior to installation, verify that
the mains voltage on site corre-
sponds with the operating
voltage required for the light
(230V∼ 50Hz). Otherwise do
not install the light.
CAUTION! DANGER OF
BURN INJURIES! To prevent
burns, verify the light is switched
off and has cooled down for
at least 15min before touching
it. Lamps can become very hot.
Only intended for installations
out of normal reach.
This product does not contain
any parts that can be serviced

8 GB/IE
by the user. The LEDs cannot
be replaced.
The spotlight is only suited for
use with the built-in LED control
gear.
The product continues to draw
a small amount of power even
if the lamp is off as long as
product is connected to supply
mains. To switch the device off
completely, the mains switch
should be switched off.
Before installation
Important: The electrical con-
nection must be established by a
qualified electrician or a person
trained to perform electrical instal-
lations. This person must be familiar
with the properties of the light and
the connection regulations.
Before installation ensure that
the circuit, to which the light will
be connected, is not energised.
To do so, remove the fuse or
switch off the circuit breaker in
the fuse box (0 position).
Use the voltage tester to verify
the de-energised status.
The included mounting material
is suitable for ordinary solid
concrete or masonry construc-
tion. Check which mounting
material is suitable for your
chosen mounting surface. If
necessary, seek expert advice.
Installation
When selecting the mounting loca-
tion, pay attention to the following:
Make sure that the spot 1
illuminates the desired area. You
can move the spot vertically.
Make sure the motion detector
7covers the desired area. The
motion detector has a maximum
coverage range of 12m, with a
coverage angle of about 180°
(depending on the mounting
height – a height of 2.50m is
ideal) (Fig. D).
Make sure the motion detector
is not illuminated at night by
street lighting. This can influence
its functioning.

9GB/IE
During mounting, proceed as
described below:
Hold the mounting bracket 4
so that it is horizontal (possibly
with a spirit level) against the
wall and mark the fastening
holes.
Now drill the fastening holes
(Ø 6mm) and push the wall
plugs into the drill holes (Fig. A).
Secure the mounting bracket
onto the wall using the screws
provided.
Open the connection box 2
after you have released the lid
of the connection box with a
cross head screwdriver.
Run the flexible supply line
through the cable gland 3
and into the connection box.
Fix the connection cable by
turning the nut of the cable
gland.
Connect it with the connection
terminals in the connection box.
Pay attention to the markings
on the terminals 11 (L for live
and N for neutral) (Fig. C).
Close the connection box.
Align the spot into the desired
direction. For this, you may need
to slacken the screw of the hinge
joint 5. After alignment, tighten
the screw of the hinge joint
again, to ensure a secure hold.
Reinsert the fuse or switch the circuit
breaker back on. Your light is now
ready to use.
Start-up
Adjusting the
motion detector
Depending on the preadjustments
of the motion detector 7, the spot
1will switch itself on for a certain
period of time as soon as the motion
detector detects movement. These
preadjustments are made using the
three controllers on the underside
of the motion detector (Fig. B).

10 GB/IE
Setting the lighting
duration
Turn the rotary control TIME 9
clockwise to increase the dura-
tion of the illumination. The
lighting duration can be adjusted
within a time window of approx.
10 seconds to 4 minutes.
Adjusting the sensi-
tivity of the sensor
Turn the rotary control SENS
8clockwise to increase the
sensitivity of the sensor.
Note: The motion detector
responds to heat radiation. When
outdoor temperatures are low,
it is more sensitive to body heat
than when outdoor temperatures
are warm. Be sure to regulate
the sensitivity of the sensor
over the course of the year.
Setting the daylight
level
Turn the rotary control LUX 10
to increase the daylight level:
In the position, the motion
detector only reacts at night
(at approx. 10lx). In the
position, the motion detector
also responds at daylight levels,
as long as about 20,000lx are
not exceeded.
Aligning the motion
detector
Note: Perform this adjustment at
twilight.
Slacken the locking screw 6.
Turn the rotary control LUX 10
to position .
Align the motion detector 7
into the central region of the
desired coverage area.
Move about through the cover-
age area until you are satisfied
with the response characteristics
of the motion detector. To find
the proper orientation, change

11GB/IE
the position of the rotary control
SENS or the orientation of the
motion detector.
Note: Please note that the
motion detector primarily detects
movements transverse to the
motion detector. If you move
directly towards the motion
detector, it cannot detect this
movement.
When you have aligned the
motion detector satisfactorily,
re-tighten the fastening screws
to fix the adjustment.
Turn the rotary control LUX to
the desired position. These can
be determined during the dawn
or twilight hours during which
the spotlight 1should respond.
Slowly turn the rotary control
LUX clockwise until it reacts to
movement within the coverage
area.
Cleaning and Care
Before cleaning, remove the
fuse or switch off the circuit
breaker at the fuse box.
Never immerse the product in
water or other liquids. Otherwise
the product can be damaged.
Clean the spotlight with a
lint-free, slightly moist cloth and
mild cleaning agent.
Disposal
The packaging is made of
environmentally-friendly
materials, which may be
disposed of through your
local recycling facilities.
Contact your municipal
authorities for details on
how to dispose of your
worn-out product.
Warranty
The device has been manufactured
to strict quality guidelines and meti-
culously examined before delivery.
In the event of product defects you
have legal rights against the retailer
of this product. Your legal rights are

12 GB/IE
not limited in any way by our
warranty detailed below.
The warranty for this device is
3 years from the date of purchase.
Should this device show any fault in
materials or manufacture within
3 years from the date of purchase,
we will repair or replace it – at our
choice – free of charge to you.
The warranty period begins on the
date of purchase. Please keep the
original sales receipt in a safe loca-
tion. This document is required as
your proof of purchase. This
warranty becomes void if the de-
vice has been damaged or impro-
perly used or maintained.
The warranty applies to faults in
material or manufacture. This
warranty does not cover product
parts subject to normal wear, thus
possibly considered consumables
(e.g. batteries) or for damage to fra-
gile parts, e.g. switches, rechargea-
ble batteries or glass parts.

13FI
Määräystenmukainen käyttö.................................. Sivu 14
Osien kuvaus.......................................................................... Sivu 14
Tekniset tiedot........................................................................Sivu 14
Toimituksen sisältö............................................................. Sivu 14
Yleiset turvallisuusohjeet .............................................Sivu 15
Ennen asennusta.................................................................. Sivu 16
Asennus....................................................................................... Sivu 16
Käyttöönotto
Liiketunnistimen säätäminen...........................................................Sivu 17
Valaisuajan säätäminen ................................................................Sivu 17
Anturin herkkyyden säätäminen....................................................Sivu 18
Päivänvalon määrän säätäminen..................................................Sivu 18
Liiketunnistimen kohdistaminen...................................................... Sivu 18
Puhdistus ja hoito................................................................Sivu 19
Hävittäminen.......................................................................... Sivu 19
Takuu............................................................................................. Sivu 19

14 FI
LED-ulkovalo 8,5W
Määräystenmukai-
nen käyttö
Liiketunnistimella varustettu LED-
valaisin on tarkoitettu ulkotilojen
automaattiseen valaisuun. Tuote on
tarkoitettu ainoastaan yksityiskäyt-
töön.
Osien kuvaus
1Spottilamppu
2Liitäntärasia
3Kaapelin ruuvikiinnitys
4Asennuskannake
5Kiertonivel
6Kiinnitysruuvi (liiketunnistin)
7Liiketunnistin
8Kääntösäädin SENS
(herkkyys)
9Kääntösäädin TIME
(kytkentäaika)
10 Kääntösäädin LUX
(valoherkkyys)
11 Sokeripalaliitin
Tekniset tiedot
Käyttöjännite: 230V∼ 50Hz,
kork. 8,5W
LEDit: 12 x LED à
0,5W (LEDejä
ei voi vaihtaa)
Himmennyskytkin: säätöalue
10lx – 20000lx
Valaisuaika: säädettävissä
n. 10s–4min
Suojaluokka: /II
Suojaustapa: IP44 (roiskevesi-
suojattu)
Mitat (K x L x S): n. 197 x 149 x
120mm
Paino: n. 675g
Toimituksen sisältö
1 LED-valaisin liiketunnistimella
2 tulppaa (Ø 6mm)
2 ruuvia
1 asennus- ja käyttöohje

15FI
Yleiset turvalli-
suusohjeet
Tutustu ennen tuotteen käyttöä
huolellisesti kaikkiin käyttö- ja
turvallisuusohjeisiin. Anna kaikki
ohjeet tuotteen mukana mahdolli-
selle uudelle omistajalle.
HENGEN- JA
TAPATURMAN-
VAARA LAPSILLE!
Älä koskaan jätä lapsia yksin
pakkausmateriaalin kanssa.
Pakkausmateriaali voi aiheuttaa
tukehtumisen. Lapset aliarvioi-
vat useimmiten vaaratilanteet.
Pidä tuote aina lasten ulottu-
mattomissa.
Laitetta voivat käyttää 8 vuotta
täyttäneet lapset sekä henkilöt,
jotka ovat fyysisiltä tai psyykki-
siltä kyvyiltään tai aisteiltaan
rajoittuneita tai joilla ei ole ko-
kemusta tai tietoa laitteen käy-
töstä, jos he käyttävät laitetta
valvonnan alaisina tai heitä on
opastettu laitteen turvallisessa
käytössä ja he ovat tietoisia
laitteeseen liittyvistä vaaroista.
Lapset eivät saa leikkiä
laitteella. Lapset eivät saa puh-
distaa tai huoltaa laitetta ilman
valvontaa.
Hengenvaara
sähköiskun vuoksi
Tarkista aina ennen sähköverk-
koon liittämistä, ettei tuotteessa
ole vaurioita. Älä koskaan käytä
valaisinta, jos olet havainnut
siinä jotain vikaa.
Varmista ennen asennusta, että
käytettävissä oleva verkkojännite
on yhdenmukainen valaisimen
käyttöjännitteen kanssa
(230V∼ 50Hz). Ellei näin ole,
älä asenna valaisinta.
VARO! PALOVAMMAN
VAARA! Varmistaudu, että
valaisin on sammutettu ja jääh-
tynyt vähintään 15minuuttia
ennen kuin kosketat sitä. Lam-
put voivat tulla erittäin kuumiksi
käytön aikana.
Tarkoitettu asennettavaksi kos-
ketusetäisyyden ulkopuolelle.
Tuote ei sisällä osia, jotka käyt-
täjä voisi itse huoltaa. LEDejä
ei voi vaihtaa uusiin.

16 FI
LED-valaisinta tulee käyttää vain
valaisimeen asennetulla liitän-
tälaitteella.
Valaisin kuluttaa hieman virtaa
ollessaan kytkettynä pistorasi-
aan – myös silloin kun se on
kytketty pois päältä. Valaisin kyt-
ketään kokonaan pois päältä
kytkemällä verkkolaite pois
päältä.
Ennen asennusta
Tärkeää: Sähköliitännät saa
tehdä vain koulutuksen saanut
sähköasentaja tai sähköasennuksiin
perehtynyt henkilö. Heidän tulee
tietää valaisimen ominaisuuksista
ja liitäntämääräyksistä.
Varmista ennen asennusta,
ettei valaisimeen liitettävässä
johdossa ole jännitettä. Poista
tätä varten sulake tai kytke
sulakekotelon suojakytkin pois
päältä (0-asento).
Tarkista jännitteettömyys jänni-
temittarilla.
Toimitukseen kuuluva asennus-
materiaali soveltuu tavalliseen
kiinteään seinään. Ota selvää
myös millainen asennusmateri-
aali soveltuu valitsemaasi asen-
nuspintaan. Kysy tarvittaessa
neuvoa alan ammattilaiselta.
Asennus
Huomioi seuraavat asiat asennus-
paikan valinnassa:
Varmista, että spottilamppu 1
valaisee halutun alueen. Voit
liikuttaa lamppua pystysuun-
nassa.
Varmista, että liiketunnistin 7
ulottuu halutulle alueelle. Liike-
tunnistimen tunnistusalue on
kork. 12 metriä n. 180° tunnis-
tuskulmassa (asennuskorkeu-
desta riippuen – paras korkeus
on 2,50m) (kuva D).
Varmista, etteivät katuvalot
valaise liiketunnistinta yöllä.
Tämä voi vaikuttaa liiketunnisti-
men toimintaan.
Suorita asennus seuraavasti:
Pidä asennuskannaketta 4
vaakasuorassa asennossa
(tarvittaessa vesivaa´an avulla)

17FI
seinää vasten ja merkitse
kiinnitysreiät.
Poraa kiinnitysreiät (Ø 6mm)
ja aseta tulpat poranreikiin
(kuva A).
Kiinnitä asennuskannake toimi-
tukseen kuuluvilla ruuveilla.
Avaa liitäntärasia 2sen jäl-
keen kun olet saanut irrotettua
liitäntärasian kannen ristipäi-
sellä ruuvimeisselillä.
Pujota taipuisa syöttöjohto kaa-
pelin ruuvikiinnityksen läpi 3
liitäntärasiaan. Kiinnitä liitäntä-
kaapeli ruuvikiinnityksen mutte-
ria kääntämällä.
Yhdistä se liitäntärasiassa
oleviin liitospinteisiin. Huomioi
liittimien 11 merkinnät (L jännit-
teiseen johtimeen, N nollajohti-
meen) (kuva C).
Sulje liitäntärasia.
Kohdista spottilamppu haluttuun
suuntaan. Tarvittaessa löysää
hieman kiertonivelen 5ruu-
via. Kiristä kiertonivelen ruuvia
kohdistamisen jälkeen, jotta
tukeva kiinnitys on taattu.
Aseta sulake jälleen sisään tai
kytke suojakytkin jälleen päälle.
Valaisin on nyt käyttövalmis.
Käyttöönotto
Liiketunnistimen
säätäminen
Liiketunnistimeen 7tehdyistä esi-
asetuksista riippuen spottilamppu 1
kytkeytyy tietyksi ajaksi päälle heti
kun se tunnistaa liikkeen. Nämä
esiasetukset tehdään liiketunnisti-
men pohjassa sijaitsevilla kolmella
kääntösäätimellä (kuva B).
Valaisuajan
säätäminen
Käännä kääntösäädintä TIME
9myötäpäivään, kun haluat
pidentää valaisuaikaa. Valai-
suajan voit säätää n. 10 se-
kunnin ja 4 minuutin välille.

18 FI
Anturin herkkyyden
säätäminen
Käännä kääntösäädintä
SENS 8myötäpäivään, kun
haluat nostaa anturin herkkyyttä.
Huomautus: Liiketunnistin
reagoi lämpösäteilyyn. Se rea-
goi viileällä säällä herkemmin
kehon lämpötilaan kuin lämpi-
mällä säällä. Säädä anturin
herkkyyttä tarvittaessa aina
vuodenajan mukaan.
Päivänvalon mää-
rän säätäminen
Käännä kääntösäädintä LUX 10
myötäpäivään, kun haluat
nostaa päivänvalon määrää:
liiketunnistin reagoi asen-
nossa vain yöllä (n. 10lx).
Asennossa liiketunnistin
reagoi myös päivänvalossa
niin kauan, kun n. 20 000luk-
sin raja ei ylity.
Liiketunnistimen
kohdistaminen
Huomautus: tämä säätö tulisi
suorittaa hämärässä.
Irrota kiinnitysruuvi 6.
Käännä kääntösäädintä LUX 10
asentoon .
Kohdista liiketunnistin 7halutun
tunnistusalueen keskikohtaan.
Liiku tunnistusalueella, kunnes
olet tyytyväinen liiketunnistimen
reagoimiseen. Muuta tätä
varten kääntösäätimen SENS
asentoa tai liiketunnistimen
kohdistusta.
Huomautus: huomioi, että
liiketunnistin tunnistaa etupäässä
poikittaissuunnassa tulevan
liikkeen. Jos liikut kohtisuoraan
liiketunnistinta kohden, se ei
tunnista liikettä.
Sen jälkeen kun olet kohdista-
nut liiketunnistimen, kiristä
jälleen kiinnitysruuvi, jotta
tekemäsi asetukset pysyvät.
Käännä kääntösäädintä LUX
haluttuun asentoon. Tee säätö
hämärän aikana, jolloin spotti-
lampun 1tulee reagoida.

19FI
Käännä kääntösäädintä LUX
hitaasti myötäpäivään, kunnes
se reagoi liikkeeseen tunnistus-
alueella.
Puhdistus ja hoito
Poista ennen puhdistusta
sulake tai kytke johdon turva-
kytkin pois päältä.
Älä koskaan upota tuotetta
veteen tai muihin nesteisiin.
Muutoin tuote voi vahingoittua.
Puhdista valaisin kevyesti kostu-
tetulla, nukattomalla liinalla ja
miedolla puhdistusaineella.
Hävittäminen
Pakkaus on valmistettu
ympäristöystävällisistä
materiaaleista, jotka
voidaan hävittää paikal-
lisen kierrätyspisteen
kautta.
Kysy lisätietoja käytöstä
poistetun tuotteen hävit-
tämisestä kunnan-/
kaupunginvirastosta.
Takuu
Laite on valmistettu huolellisesti
tiukkojen laatudirektiivien mukaan
ja tarkistettu huolella ennen toimi-
tusta. Jos tuote on virheellinen,
sinulla on ostajana lakisääteiset oi-
keudet esittää vaatimuksia tuotteen
myyjää kohtaan. Seuraavassa esi-
tetty takuu ei rajoita lakisääteisiä
oikeuksiasi.
Laitteelle myönnetty takuu on
voimassa 3 vuotta ostopäivästä lu-
kien. Takuun voimassaolo alkaa
tuotteen ostopäivästä. Säilytä aina
alkuperäinen kassakuitti. Se toimii
todisteena tehdystä ostoksesta.
Jos 3 vuoden sisällä tuotteen osto-
päivästä alkaen tuotteesta löytyy
materiaali- tai valmistusvirhe,
korjaamme tuotteen ilmaiseksi tai
toimitamme tilalle uuden tuotteen
harkintamme mukaan. Takuu

20 FI
raukeaa, jos tuote on vioittunut
asiattoman käytön tai huollon vuoksi.
Takuu koskee materiaali- ja valmis-
tusvirheitä. Takuu ei kata tuotteen
osia, jotka kuluvat normaalissa
käytössä ja siitä syystä pidetään
kuluvina osina (esim. paristot) tai
vaurioita särkyvissä osissa esim.
kytkimessä, akuissa tai lasista val-
mistetuissa osissa.
