LIVARNO LUX 271694 Technical specifications

IAN 271694
20W LED SPOTLIGHT
LED-STRAHLER 20W
Montage-, Bedienungs- und Sicherheitshinweise
LED REFLEKTOR 20W
Pokyny k montáži, obsluze a bezpečnostní pokyny
LED REFLEKTOR 20W
Pokyny pre montáž, obsluhu a
bezpečnostné pokyny
20W LED SPOTLIGHT
Assembly, operating and safety instructions
LED FÉNYSZÓRÓ 20W
Szerelési, használati és biztonsági tudnivalók

GB Assembly, operating and safety instructions Page 5
HU Szerelési, használati és biztonsági tudnivalók Oldal 15
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 25
SK Pokyny pre montáž, obsluhu a bezpečnostné pokyny Strana 34
DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 44

A
5
6
11
10
8
4
23
1
B
6
9
7
12

E
13
C
D
18
18
14
20

F
G
19

16 15 17
H
10m
0m1m 1m
I
max. 10 m
J

5GB
Introduction.............................................................................Page 6
Intended use..................................................................................Page 6
Parts description............................................................................Page 6
Technical data...............................................................................Page 6
Scope of delivery..........................................................................Page 7
General safety instructions........................................Page 7
Before installation.............................................................Page 9
Installation...............................................................................Page 9
Connecting the lamp.....................................................................Page 10
Wall Mounting..............................................................................Page 10
Mounting with ground stake ........................................................Page 11
Start-up .......................................................................................Page 11
Adjusting the motion detector.......................................................Page 11
Setting the lighting duration..........................................................Page 11
Adjusting the sensitivity of the sensor...........................................Page 12
Setting the daylight level ..............................................................Page 12
Aligning the motion detector........................................................Page 12
Cleaning and Care.............................................................Page 13
Disposal......................................................................................Page 13
Warranty...................................................................................Page 13

6 GB
20W LED spotlight
Introduction
We congratulate you on the pur-
chase of your new product. You
have chosen a high quality product.
The instructions for use are part of
the product. They contain important
information concerning safety, use
and disposal. Before using the
product, please familiarise yourself
with all of the safety information
and instructions for use. Only use
the unit as described and for the
specified applications. If you pass
the product on to anyone else, please
ensure that you also pass on all the
documentation with it.
Intended use
The LED spotlight with motion
detector is intended for automatic
lighting in outdoor areas. This de-
vice is solely intended for private use.

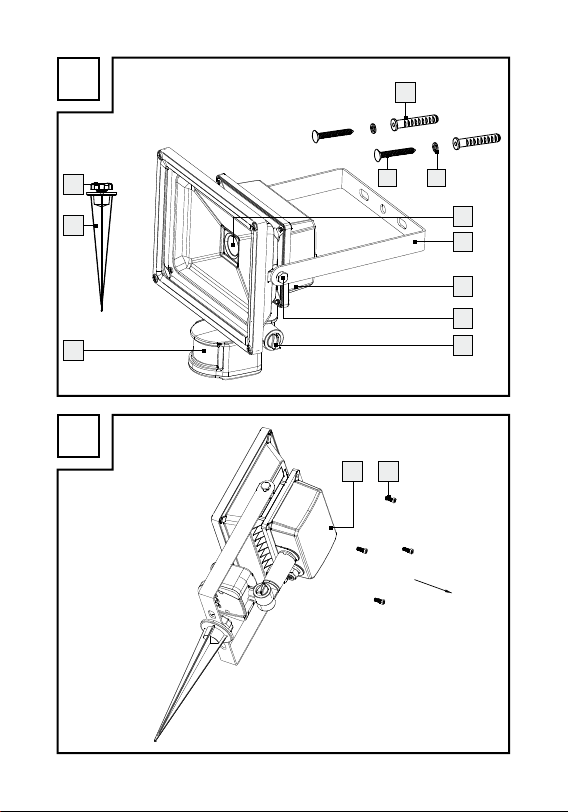

Parts description
1Wall plug
2Washers
3Screws
4Spotlight
5Mounting bracket
6Connection box
7Locking screw (mounting
bracket)
8Locking screw (motion detector)
9Motion detector
10 Ground stake
11 Knurled screw
12 Fixing screws (connection box)
13 Terminal block
14 Cable gland
15 SENS rotary control
16 TIME rotary control
17 LUX rotary control
18 Cord anchorage
19 Protection plastic cover
20 Insulation strip
Technical data
Operating
voltage: 230V∼ 50Hz
Total power
consumption: 20W

7GB
Illuminant: COB-LED,
19W (non-re-
placeable)
Twilight-
switch: adjustable be-
tween 20lx–
20,000lx
Lighting duration: adjustable be-
tween approx.
5s–7½min
Coverage angle
of motion detector: approx.180°
horizontal
Reach of the
motion detector: maximum 10m
(adjustable)
Protection class: I
Protection type: IP65 (dust/
splash-proof)
Weight (without
ground stake): approx. 965g
Dimension (without
ground stake): approx.
18 x 19 x 10cm
TÜV/ GS tested.
Scope of delivery
1 LED spotlight with motion
detector
2 Wall plugs (Ø 8 mm)
2 Washers (Ø 20mm)
2 Screws (Ø 6 mm x 50mm)
1 Ground stake
1 Cord anchorage
1 Protection plastic cover
1 Set of mounting and operating
instructions
General safety
instructions
Before using the product, please
familiarise yourself with all of the
safety information and instructions
for use! When passing this product
on to others, please also include
all the documents!
DANGER TO LIFE
AND ACCIDENT
HAZARD FOR
TODDLERS AND SMALL
CHILDREN! Never leave chil-
dren unattended with the pack-
aging material. The packaging
material represents a danger of
suffocation. Children frequently
underestimate the dangers.
Please keep the product out of

8 GB
the reach of children at all
times.
This device may be used by
children age 8 years and up,
as well as by persons with
reduced physical, sensory or
mental capacities, or lacking
experience and/or knowledge,
so long as they are supervised
or instructed in the safe use of
the device and understand the
associated risks. Children
should not be allowed to play
with the device. Cleaning and
user maintenance should not
be performed by children
without supervision.
Danger to life by
electric shock
Always check the light for
damage before connecting it
to the mains. Never use the
light if it shows any signs of
damage.
Prior to installation, verify that
the mains voltage on site corre-
sponds with the operating
voltage required for the light
(230V∼ 50 Hz). Otherwise do
not install the light.
CAUTION! DANGER OF
BURN INJURIES! To pre-
vent burns, verify the light is
switched off and has cooled
down for at least 15 min be-
fore touching it. Lamps can
become very hot.
1.0 m
FIRE HAZARD!
Fit the light so that it
is at least 1.0m
away from the material to be
illuminated. Excessive heat can
result in a fire.
CAUTION! RISK
OF INJURY! Bro-
ken lamp glass must
be replaced before any further
use is made of the lamp.
The spotlight is only suited for
use with the built-in LED control
gear.
The product continues to draw
a small amount of power even
if the lamp is off as long as
product is connected to supply
mains. To switch the device off
completely, the mains switch
should be switched off.

9GB
The illuminant is not replace-
able.
If the illuminant fails at the end
of its life, the entire light must
be replaced.
Before installation
Important: The electrical con-
nection must be established by a
qualified electrician or a person
trained to perform electrical instal-
lations. This person must be famil-
iar with the properties of the light
and the connection regulations.
Before installation ensure that
the circuit, to which the light
will be connected, is not ener-
gised. To do so, remove the fuse
or switch off the circuit breaker
in the fuse box (0 position).
Use the voltage tester to verify
the de-energised status.
The included mounting material
(screws 3and wall plugs 1)
is suitable for ordinary solid con-
crete or masonry construction.
Check which mounting material
is suitable for your chosen
mounting surface. If necessary,
seek expert advice.
The included ground stake 10
is suitable for mounting in soil
(e.g. lawn or flower bed). The
soil must be soft enough to push
the ground stake in without
applying force (e.g. hammer
strike), but must be firm enough
at the same time to ensure the
lamp is securely fixed.
Installation
When selecting the mounting loca-
tion, pay attention to the following:
Make sure that the spotlight 4
illuminates the desired area.
You can move the spotlight
vertically.
Make sure the motion detector
9covers the desired area.
The motion detector has a
maximum coverage range of
10m, with a coverage angle
of about 180° (depending on
the mounting height – a height
of 1.80–2.50m is ideal).
Make sure the motion detector
is not illuminated at night by

10 GB
street lighting. This can influence
its functioning.
Connecting the lamp
Open the connection box 6
by using a crosshead screw
driver to loosen the fixing
screws 12 of the connection
box (Fig. B).
Run the flexible supply line,
type H05RN-F 3G 1.0mm2 ,
through the cable gland 14
and into the connection box.
The length for the flexible
supply line should not exceed
2.5m. Open the terminal block
13 by using a cross-head screw
driver to loosen the fixing screws.
Fix the connection cable by
turning the nut of the cable
gland (Fig. E).
Attach ferrules to the wires of
the supply line. Also attach the
cord anchorage 18 to the
supply line and use pliers to
tighten it on the supply line
(Fig. D). Connect them with the
terminal block 13 in the con-
nection box. Pay attention to
the markings on the terminal
block (L for live, N for neutral
and for the earth wire)
(Fig. E). Close the terminal block
again by fastening the fixing
screws.
Place the protection plastic
cover 19 on the terminal block
(Fig. F).
Close the connection box
again by fastening the fixing
screws (Fig. G).
Wall Mounting
Place the mounting bracket 5
on the wall and mark the fas-
tening holes for the mounting
bracket.
Now drill the fastening holes
(Ø 8mm) and push the wall
plugs 1into the drill holes.
Insert the included screws 3
into the washers 2(Ø 20mm).
Fix the mounting bracket on the
wall using the screws provided.
Align the spotlight 4into the
desired direction. For this, you
may need to slacken the lock-
ing screws 7of the hinge joint.

11GB
After alignment, tighten the
locking screws of the hinge
joint again, to ensure a secure
hold (Fig. J).
Mounting with
ground stake
Loosen the knurled screws 11
of the ground stake 10 and
secure the ground stake, using
the knurled screw, onto the
middle hole of the mounting
bracket 5.
Insert the LED spotlight with the
ground stake far enough into
the ground so it is firmly seated.
Make sure it is firmly placed.
Do not use excessive force,
e.g. strike with a hammer. This
could damage the product.
Align the spotlight into the
desired direction. For this, you
may need to slacken the lock-
ing screws 7of the hinge
joint. After alignment, tighten
the locking screws of the hinge
joint again, to ensure a secure
hold.
After the fuse has been inserted
or the fuse panel is switched
on again, your lamp is ready
for use.
Start-up
Adjusting the
motion detector
Depending on the pre-adjustments
of the motion detector 9, the spot-
light 4will switch itself on for a
certain period of time as soon as
the motion detector detects move-
ment. These pre-adjustments are
made using the three controllers
on the underside of the motion
detector (Fig. H).
Setting the lighting
duration
Turn the TIME rotary control 16
on the bottom of the motion de-
tector 9clockwise to increase
the duration of illumination. The
lighting duration can be ad justed

12 GB
within a time window of approx.
5 seconds to 7½ minutes.
Adjusting the sensi-
tivity of the sensor
Turn the SENS rotary control 15
on the bottom of the motion
detector 9clockwise to in-
crease the sensitivity of the
sensor.
Note: The motion detector
responds to heat radiation.
When outdoor temperatures
are low, it is more sensitive to
body heat than when outdoor
temperatures are warm. Be
sure to regulate the sensitivity
of the sensor over the course
of the year.
Note: Please observe that the
motion detector primarily
detects movements transverse
to the motion detector. If you
move directly towards the mo-
tion detector, it cannot detect
this movement.
Setting the
daylight level
Turn the LUX rotary control 17
on the bottom side of the mo-
tion detector 9clockwise to
increase the daylight level: In
the position, the motion de-
tector only reacts at night (at
approx. 20 lx). In the posi-
tion, the motion detector also
responds at daylight levels, as
long as about 20,000lx are
not exceeded.
Aligning the
motion detector
Note: Perform this adjustment at
twilight.
Loosen the locking screw
(motion detector) 8.
Turn the LUX rotary control 17
to position .
Align the motion detector 9
into the central region of the
desired coverage area.
Move about through the cover-
age area until you are satisfied

13GB
with the response characteristics
of the motion detector. To find
the proper orientation, change
the position of the SENS rotary
control 15 or the orientation of
the motion detector.
When you have aligned the
motion detector satisfactorily,
re-tighten the locking screws to
fix the adjustment.
Cleaning and Care
Before cleaning, remove the
fuse or switch off the circuit
breaker at the fuse box.
Never immerse the product in
water or other liquids. Other-
wise the product can be
damaged.
Clean the spotlight with a lint-
free, slightly moist cloth and
mild cleaning agent.
Disposal
The packaging is made of
environmentally friendly
materials, which may be
disposed of through your
local recycling facilities.
Please contact your
local municipality or
city administration for
information on how to
dispose of the worn out
product.
Warranty
The device has been manufactured
to strict quality guidelines and me-
ticulously examined before delivery.
In the event of product defects you
have legal rights against the retailer
of this product. Your legal rights
are not limited in any way by our
warranty detailed below.
The warranty for this device is 3
years from the date of purchase.
Should this device show any fault
in materials or manufacture within
3 years from the date of purchase,
we will repair or replace it – at our
choice – free of charge to you.

14 GB
The warranty period begins on the
date of purchase. Please keep the
original sales receipt in a safe loca-
tion. This document is required as
your proof of purchase. This war-
ranty becomes void if the device
has been damaged or improperly
used or maintained.
The warranty applies to faults in
material or manufacture. This war-
ranty does not cover product parts
subject to normal wear, thus possi-
bly considered consumables (e.g.
batteries) or for damage to fragile
parts, e.g. switches, rechargeable
batteries or glass parts.

15HU
Bevezető.................................................................................. Oldal 16
Rendeltetésszerű használat........................................................ Oldal 16
Alkatrészleírás............................................................................. Oldal 16
Műszaki adatok .......................................................................... Oldal 16
A csomagolás tartalma............................................................... Oldal 17
Általános biztonsági utasítások.......................... Oldal 17
A felszerelés előtt............................................................. Oldal 19
Szerelés .................................................................................... Oldal 19
A lámpa csatlakoztatása............................................................ Oldal 20
Falra- szerelés.............................................................................. Oldal 20
Szerelés talajnyárssal ................................................................. Oldal 21
Üzembe helyezés............................................................. Oldal 21
Mozgásjelző beállítása.............................................................. Oldal 21
Világítási időtartam beállítása.................................................... Oldal 21
A szenzor érzékenységének a beállítása.................................. Oldal 22
Napi fényerősség szint beállítása.............................................. Oldal 22
A mozgásjelző beálltása............................................................ Oldal 22
Tisztítás és ápolás............................................................ Oldal 23
Megsemmisítés................................................................... Oldal 23
Garancia.................................................................................. Oldal 23

16 HU
LED Fényszóró 20W
Bevezető
Gratulálunk új termékének vásárlása
alkalmából. Ezzel a döntésével
vállalatunk értékes terméke mellett
döntött. A használati utasítás ezen
termék része. A biztonságra, a
használatára és a megsemmisítésre
vonatkozó fontos tudnivalókat tar-
talmazza. A termék használata előtt
ismerje meg az összes használati és
biztonsági tudnivalót. A terméket
csak a leírtak szerint és a megadott
felhasználási területeken alkalmazza.
A termék harmadik személy számára
való továbbadása esetén kézbe-
sítse vele annak a teljes dokumen-
tációját is.
Rendeltetésszerű
használat
A mozgásjelzős LED-fényszóró kül-
terek automatikus megvilágítására
való. A készülék kizárólag magán-
használatra készült.
Alkatrészleírás
1Tipli
2Alátétgyűrűk
3Csavarok
4Spotlámpa
5Szerelő-kengyel
6Csatlakozódoboz
7
Rögzítőcsavar (szerelő-kengy el)
8Rögzítőcsavar (mozgásjelző)
9Mozgásjelző
10 Talajnyárs
11 Recézett fejű csavar
12 Rögzítőcsavar (csatlakozó-
szekrény)
13 Huzalkapocs
14 Kábelcsévézés
15 SENS szabályozógomb
16 TIME szabályozógomb
17 LUX szabályozógomb
18 Kábelrögzítés
19 Védőborítás
20 Szigetelőszalag
Műszaki adatok
Üzemi feszültség: 230V∼ 50 Hz
Teljesítményfelvétel: 20W

17HU
Izzó: COB-LED,
19W (nem
cserélhető)
Alkonyatkapcsoló: beállítható
20lx és
20.000lx
között
Világítási időtartam: beállítható kb.
5mp. és 7½
perc között
A mozgásjelző
érzékelési szöge: kb.180 °
vízszintesen
A mozgásjelző
hatótávolsága: maximálisan
10m (állítható)
Védettségi osztály: I
Védelmi jelleg: IP 65 (por el-
len tömített/
fröccsenő víz
ellen védett)
Tömege
(talajnyárs nélkül): kb. 965g
Mérete
(talajnyárs nélkül): kb. 18 x 19 x
10cm
TÜV/ GS által vizsgált
A csomagolás
tartalma
1 LED-fényszóró mozgásjelzővel
2 tipli (Ø 8mm)
2 alátétlemez (Ø 20mm)
2 csavar (6 x 50mm)
1 db talajnyárs
1 kábelrögzítés
1 védőborítás
1 szerelési- és használati útmutató
Általános
biztonsági
utasítások
A termék első használata előtt is-
merje meg valamennyi használati
és biztonsági tudnivalót! A termék,
harmadik félnek történő továbba-
dása esetén adja át a teljes doku-
mentációt is!
ÉLET- ÉS BAL-
ESETVESZÉLY
KISGYEREKEK
ÉS GYEREKEK SZÁMÁRA!
Soha ne hagyja a gyerekeket
felügyelet nélkül a csomagoló-
anyaggal. A csomagolóanya-
gok miatt fulladásveszély áll

18 HU
fenn. A gyerekek gyakran alá-
becsülik a veszélyeket. Tartsa
a gyerekeket a terméktől min-
dig távol.
A készüléket 8 éves kor feletti
gyermekek, valamint korlátozott
fizikai, érzékszervi vagy szel-
lemi képességgel élő vagy nem
megfelelő tapasztalattal és tu-
dással rendelkező személyek
csak felügyelet mellett, illetve a
készülék biztonságos haszná-
latára vonatkozó felvilágosítás
és a lehetséges veszélyek meg-
értése után használhatják. A
gyermekek nem játszhatnak a
készülékkel. A tisztítást és az
ápolást gyermekek felügyelet
nélkül nem végezhetik.
Elektromos áramü-
tés általi életveszély
A hálózathoz való minden
egyes csatlakoztatás előtt vizs-
gálja meg a készüléket az
esetleges sérülések szempont-
jából. Soha ne használja a
lámpáját, ha bármilyen károso-
dást állapít meg rajta.
Szerelés előtt bizonyosodjon
meg arról, hogy a rendelkez ésre
álló feszültség megegyezik-e a
lámpa üzemeléséhez szükséges
feszültséggel (230V∼ 50 Hz).
Ne szerelje fel a lámpát ha ezek
a feltételek nem teljesülnek.
VIGYÁZAT! ÉGÉSI SÉRÜ-
LÉSEK VESZÉLYE! Bizonyo-
sodjon meg róla, hogy a lámpa
ki legyen kapcsolva és legalább
15percig lehűljön, mielőtt azt
megérinti. Az izzók nagy hőt
képesek fejleszteni.
1,0 m
TŰZVESZÉLY! A
lámpát legalább
1,0m távolságra
szerelje az általa megvilágított
tárgyaktól. A túlzott hőfejlődés
tűz kitöréséhez vezethet.
VIGYÁZAT! SÉ-
RÜLÉSVESZÉLY!
A sérült lámpaüveget
a lámpa további használata
előtt ki kell cserélni.
A LED-fényszórót csak a beépí-
tett LED-előkapcsoló-készülékkel
használja.
Amíg a termék a konnektorhoz
van csatlakoztatva, kevés ára-
mot vesz fel - akkor is, ha a
