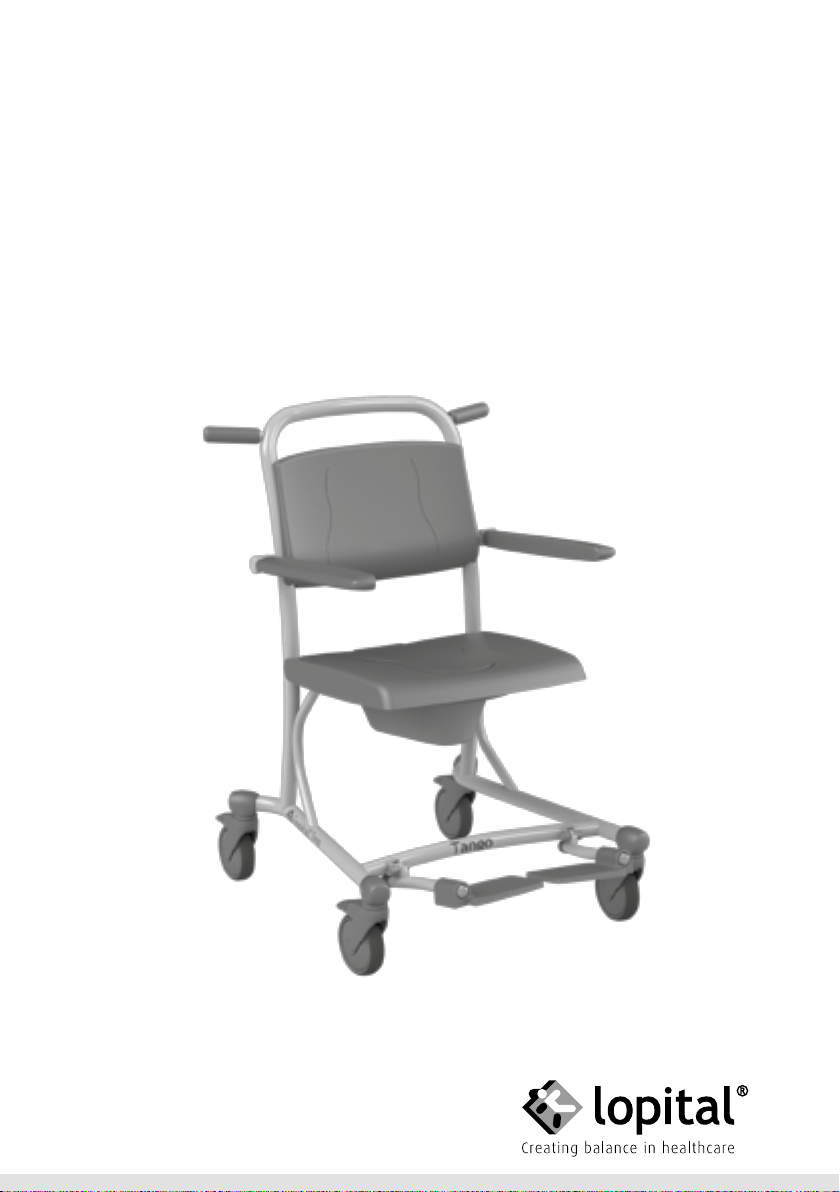

lopital Tango 5100 5700 User manual

Tango & Tango XL Douche-toiletstoel
Tango & Tango XL Shower-toilet chair
Tango & Tango XL Chaise de douche-toilette
Tango & Tango XL Dusch- und Toilettenstuhl
Gebruikershandleiding
Instructions for use
Mode d’emploi
Benutzeranleitung

Gebruikershandleiding
Tango & Tango XL
5100 5700, 5100 5705
Douche-toiletstoel

Français DeutschEnglishNederlands
Tango & Tango XL Douche-toiletstoel | Gebruikershandleiding | 3
Nederlands 3
English 17
Français 31
Deutsch 45
Belangrijk:
Lees deze instructies eerst goed door voordat u de Tango/Tango XL in gebruik neemt!
Datum ingebruikname . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gebruiker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Naam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Adres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fabrikant
Lopital Nederland B.V.
Laarakkerweg 9
5061 JR Oisterwijk
T [phone]
F [phone]
www.lopital.nl
[email protected]
Uitleg symbolen
Lees de gebruikershandleiding
voor gebruik.
Let op.
Applied parts.

Inhoudsopgave
1. Introductie .................................................................................5
1.1. Inleiding ....................................................................................5
1.2. Veiligheid ..................................................................................5
1.3. Garantie .....................................................................................6
2. Gebruik ......................................................................................7
2.1. Ingebruikname .........................................................................7
2.2. Werken met de Tango / Tango XL .........................................7
3. Bediening ..................................................................................8
3.1. Wielblokkering ..........................................................................8
3.2. Voetsteun ..................................................................................9
3.3. Armleggers ...............................................................................9
3.4. Toiletfunctie ............................................................................10
3.4.1. In combinatie met toilet ........................................................10
3.4.2. Gebruik van de ondersteek of emmer ................................11
4. Reiniging en onderhoud ........................................................11
5. Transport en opslag ...............................................................12
6. Verwijdering onderdelen ......................................................17
7. Technische gegevens ............................................................13
7.1. Opbouw ...................................................................................13

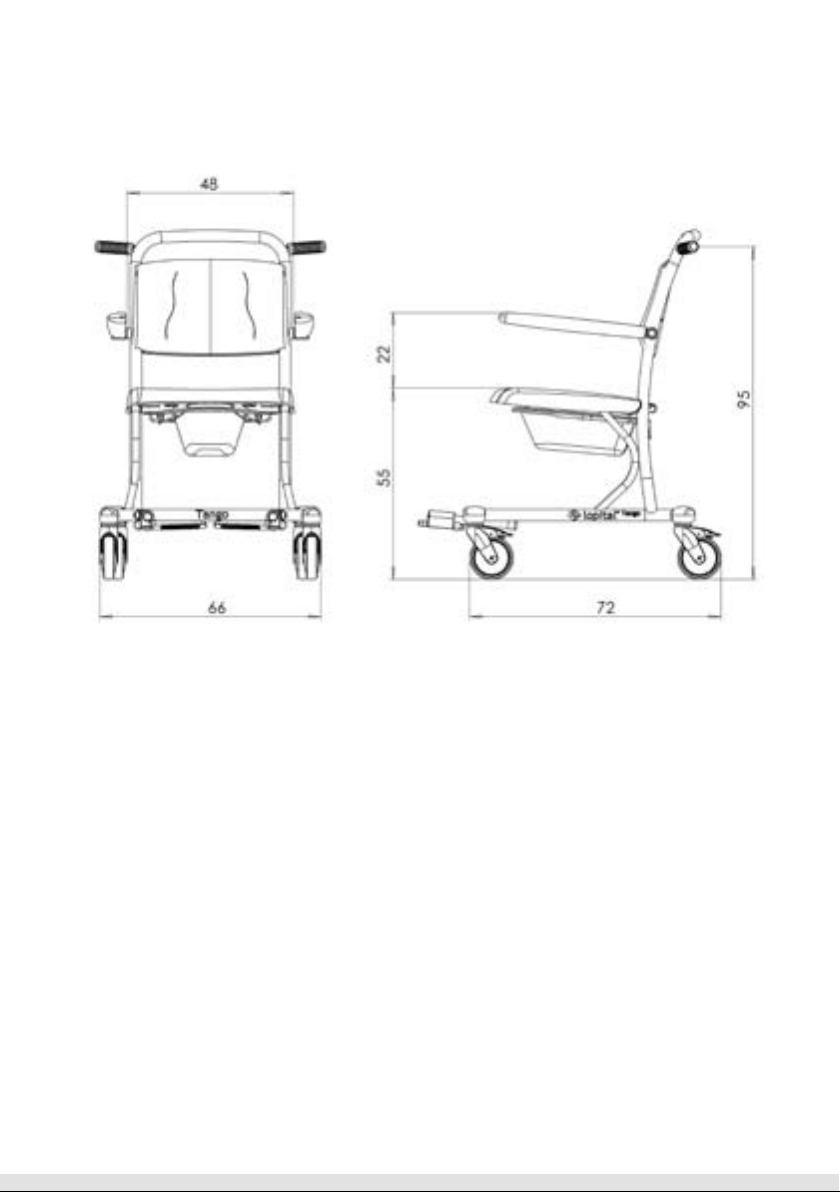

7.2. Afmetingen .............................................................................13

Français DeutschEnglishNederlands
Tango & Tango XL Douche-toiletstoel | Gebruikershandleiding | 5
1. Introductie
1.1. Inleiding
De douche- en toiletstoel Tango / Tango XL is een hulpmiddel voor het ergonomisch
verantwoord verzorgen en wassen van de persoon met beperking. Voor zowel de
persoon met beperking als de verzorger is het comfort optimaal.
De Tango / Tango XL kan, met gebruik van een ondersteek / emmer of in combinatie
met een toilet, ook worden gebruikt als toiletstoel.
De Tango / Tango XL is een douche- en toiletstoel met onafhankelijke opklapbare
armleggers, polyurethaan zitting, rail voor ondersteek, wegdraaibare en opklapbare
voetsteunen.
De gemiddelde levensduur van de Tango / Tango XL is 10 jaar, mits dagelijks en
periodiek onderhoud volgens aangegeven onderhoudsschema wordt uitgevoerd
(Zie: Hoofdstuk 4 Reiniging en onderhoud).
De Tango / Tango XL is een product met CE-markering. Deze markering is conform de
richtlijn 93/42/EEG, respectievelijk de herziene richtlijn 2007/47/EG voor medische
hulpmiddelen van 21 maart 2010.
1.2. Veiligheid
Het niet naleven van onderstaande veiligheidspunten en de verdere beschrij-
vingen in deze gebruikershandleiding kan leiden tot gevaarlijke situaties.
Lees deze daarom voor gebruik door.
Gebruik
• Zorg ervoor dat bij cliëntentransfers de Tango / Tango XL altijd op de rem staat.
• Instrueer de persoon met beperking voordat u de Tango / Tango XL gaat bewegen.
• Zorg ervoor dat de persoon met beperking altijd zijn / haar armen op de daarvoor
bestemde armlegger plaatst, dit om eventuele beklemming te voorkomen.
• Houd de armleggers naar beneden tijdens het verrijden van de Tango / Tango XL.
• Rijd bij voorkeur altijd achterwaarts over obstakels.
• Het is niet toegestaan met de Tango / Tango XL een gewicht te tillen van meer dan
180 kg.
• Het is niet toegestaan de Tango / Tango XL te gebruiken voor andere middelen dan
het verplaatsen van een persoon.

6 | Gebruikershandleiding | Tango & Tango XL Douche-toiletstoel
• Gebruik alleen originele, door Lopital geleverde onderdelen.
• Gebruik de Tango / Tango XL in een schone en nette werkomgeving.
• Het bedienen van de Tango / Tango XL is alleen toegestaan door daartoe aantoonbaar
bevoegde personen.
• Zwembadomstandigheden behoren niet tot ‘normale omstandigheden’ en zullen de
levensduur van bepaalde onderdelen verkorten.
• Tijdens het gebruik van de Tango / Tango XL mag de watertemperatuur maximaal
43°C zijn.
Onderhoud
• De Tango / Tango XL dient minimaal 1 keer per jaar periodiek geïnspecteerd en
onderhouden te worden.
• Service en onderhoud aan de Tango / Tango XL is alleen toegestaan door daartoe door
Lopital geautoriseerde personen.
• Het vervangen van constructieve delen van de Tango / Tango XL is alleen toegestaan
door daartoe door Lopital geautoriseerde personen.
• Indien er vervormingen zijn opgetreden aan de Tango / Tango XL door foutief gebruik,
transport of een ongeluk, dan mag deze niet meer gebruikt worden en dient er
contact opgenomen te worden met de leverancier.
In geval van storingen dient u contact op te nemen met Lopital of met uw lokale leverancier.
E-mail: ser[email protected]l
De Tango / Tango XL Douche.toiletstoel dient uitsluitend te worden bediend
door voldoende geïnstrueerd en deskundig personeel welke bovendien over
ervaring beschikken om met de gebruikersdoelgroep te werken.
De Tango / Tango XL dient te worden gebruikt in een klinische omgeving.
Het aanbrengen van wijzigingen aan de constructie kan de veiligheid van de
Tango / Tango XL aantasten. Bovendien vervallen hiermee de aansprakelijk-
heid en garantievoorwaarden van Lopital. De Tango / Tango XL voldoet
hierdoor niet meer aan de richtlijn voor medische hulpmiddelen.
1.3. Garantie
Producten van Lopital worden 2 jaar gegarandeerd op constructie- en / of materiaal-
fouten. Bij afwijkende termijnen staat de exacte garantieperiode vermeld op uw factuur
welke tevens dient als garantiebewijs.

Français DeutschEnglishNederlands
Tango & Tango XL Douche-toiletstoel | Gebruikershandleiding | 7
Op onderdelen die aan slijtage onderhevig zijn wordt geen garantie gegeven, tenzij
sprake is van constructie- en / of materiaalfouten.
2. Gebruik
2.1. Ingebruikname
Voordat u de Tango / Tango XL in gebruik neemt, controleert u of onderstaande
onderdelen aanwezig zijn. Deze onderdelen kunnen worden vervangen bij schade
door bevoegde personen. Deze onderdelen zijn de applied parts van de Tango/Tango XL.
Deze onderdelen kunnen tijdens het gebruik van de Tango/Tango XL in contact komen
met de gebruiker(s).
2.2. Werken met de Tango / Tango XL
Stap 1
Indien nodig, klap de armleggers omhoog (Zie paragraaf 3.3. Armleggers).
Rugleuning
Handgreep
Vulstuk zitting
Geleider ondersteek
Voetsteun frame
Voetsteun plaat
Zwenkwiel Ø125
Dubbel geremd
Armlegger
Zitting
Stootdop
Frame

8 | Gebruikershandleiding | Tango & Tango XL Douche-toiletstoel
Stap 2
Klap indien nodig de voetplaten omhoog en klap het voetsteun frame omhoog
(Zie paragraaf 3.2. Voetsteun).
Stap 3
De Tango / Tango XL dient tijdens personentransfer op de rem te staan
(Zie paragraaf 3.1. Wielblokkering).
Stap 4
De persoon met beperking kan plaatsnemen in de stoel. Ondersteun de persoon met
beperking waar nodig.
Stap 5
Zet beide voeten op de voetsteunen (Zie paragraaf 3.2. Voetsteun).
Stap 6
Sluit de armleggers nadat de persoon met beperking in de stoel zit
(Zie paragraaf 3.3. Armleggers).
Stap 7
Instrueer de persoon met beperking vooraf over de handelingen die u gaat uitvoeren.
Stap 8
Haal de stoel van de rem af wanneer u de stoel wilt verplaatsen
(Zie paragraaf 3.1. Wielblokkering)
3. Bediening
3.1. Wielblokkering
• De Tango / Tango XL kan op de rem worden gezet door de
blauwe lip (1) op het wiel, naar beneden te trappen
(Zie figuur 1).
• Om de Tango / Tango XL van de rem te halen moet de-
zelfde lip van het wiel omhoog bewogen worden, door aan
de bovenkant van de lip te trappen (2) (Zie figuur 2).
Optie: Richtingswiel linksvoor (artikelnummer: 7556 0025).

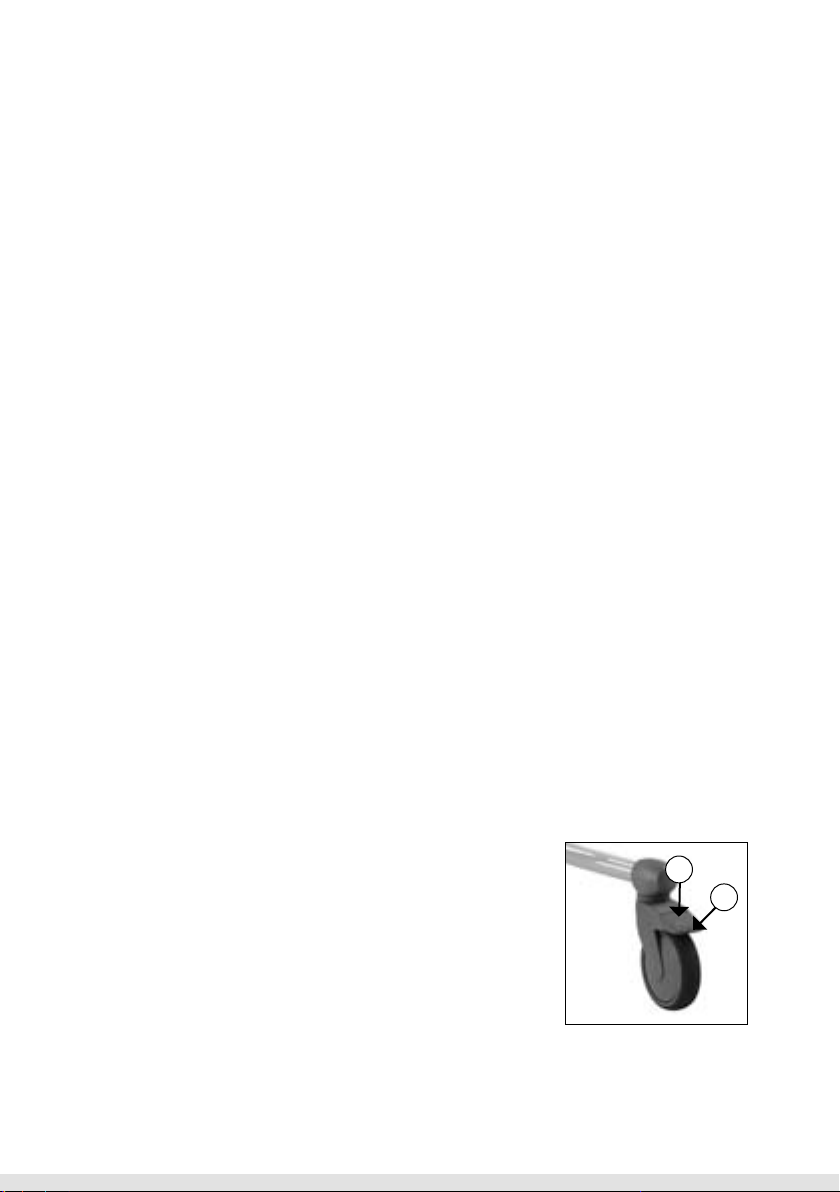

Figuur 1 Zwenkwiel.
1
2

Français DeutschEnglishNederlands
Tango & Tango XL Douche-toiletstoel | Gebruikershandleiding | 9
3.2. Voetsteun
• Voordat de persoon met beper-
king plaats neemt op de Tango /
Tango XL, worden de voetplaten
of het voetsteun frame omhoog
geklapt. Hierdoor ontstaat er
voldoende ruimte, zodat de
persoon met beperking
gemakkelijk kan gaan zitten
(Zie figuur 2 en 3).
• De verzorger of de persoon met beperking tilt eerst het
ene been omhoog, de verzorger klapt dan de voetsteun
omlaag (Zie figuur 4). Vervolgens dezelfde procedure voor
het andere been.
3.3. Armleggers
• De onafhankelijk opklapbare
armleggers zijn eenvoudig op
te klappen.
• Bescherm de gebruiker bij het
omhoog- en omlaag bewegen
van de armleggers.
• In opgeklapte toestand behoren
deze niet uit zichzelf terug te
vallen, in andere gevallen:
raadpleeg uw leverancier.
Optie voor Tango: Armlegger met voorsluiting (Artikelnummer: 6840 5660).
• Als de persoon met beperking op de Tango heeft plaatsgenomen, worden de
armleggers met voorsluiting naar beneden geklapt en worden deze daarna voor de
persoon met beperking gedraaid.
• De armleggers met voorsluiting zijn in horizontale positie geborgd.
Figuur 2
voetplaten opklappen.
Figuur 3
voetsteun frame opklappen.
Figuur 4
voetplaten omlaag klappen.
Figuur 6
Armlegger Tango XL.
Figuur 5
Armlegger Tango.

10 | Gebruikershandleiding | Tango & Tango XL Douche-toiletstoel
• De armleggers kunnen ontgrendeld worden door de bevei-
ligingspal bij het scharnier punt aan het frame in te drukken
(Zie figuur 7). Hierna kan de armlegger voor de persoon
met beperking weggedraaid en omhoog geklapt worden.
• Bescherm de persoon met beperking altijd bij het omhoog-
of omlaagklappen van de armleggers.
• De armleggers kunnen ook als steun gebruikt worden bij
het gaan zitten en staan. Houd er wel rekening mee dat de
armleggers dan niet in alle draairichtingen vergrendeld zijn.
Optie: Dubbele vergrendeling
(Artikelnummer: 6840 5661).
• De extra vergrendeling zorgt
ervoor dat de voorsluiting ook
in weggedraaide stand ver-
grendeld is (Zie figuur 9).
Bij het neerklappen van de
armlegger het scharnierpunt
ontwijken i.v.m. klemming van
de vingers.
Bij het opklappen van de armleggers voorkomen dat vingers of ledematen tus-
sen armlegger en rugleuning klem komen te zitten.
De armlegger dient niet te worden gebruikt als hefboom (bijv. bij het over een
drempel manoeuvreren van de stoel) of als duw- / trekbeugel. Ook mag er
niet op worden gezeten. Dit kan schade aan de Tango / Tango XL geven en / of
gevaar opleveren.
3.4. Toiletfunctie
3.4.1. In combinatie met toilet
• De Tango / Tango XL kan ook over het toilet gereden worden.
• Verwijder voordat de persoon met beperking plaats heeft genomen op de stoel, de
deksel van de zitting.
• De Tango / Tango XL kan nu achterwaarts over het toilet gereden worden.
De Tango / Tango XL past niet over ieder toilet.
Figuur 8 Armlegger met
dubbele vergrendeling.
Figuur 9 Armlegger
weggedraaide stand.
Figuur 7
Armlegger met voorsluiting.

Français DeutschEnglishNederlands
Tango & Tango XL Douche-toiletstoel | Gebruikershandleiding | 11
3.4.2. Gebruik van de ondersteek of emmer
• Wanneer de Tango / Tango XL gebruikt wordt als toilet-
stoel, kan onder de zitting in de speciale geleider een
RVS / kunststof ondersteek of emmer geschoven worden.
• De ondersteek of emmer wordt aan de achterzijde van de
stoel ingeschoven (Zie figuur 10).
Om verwondingen te voorkomen, adviseren wij de ver-
zorger om de deksel uit de zitting te verwijderen en de
ondersteek of emmer te plaatsen voordat de persoon
met beperking plaatsneemt.
4. Reiniging en onderhoud
De Tango / Tango XL dient na ieder gebruik gereinigd te worden met water en normale
huishoudelijke schoonmaakmiddelen. Verwijder de overtollige zeepresten. PUR integraal
schuimdelen met IMC coating worden bij voorkeur d.m.v. wrijven gereinigd en desinfec-
teert. Gebruik hiervoor geen schuurmiddel of andere agressieve oplosmiddelen (zoals
chloor). Uit praktische ervaringen is gebleken dat normale huishoudelijke schoonmaak-
middelen met geringe hoeveelheid alcohol (max. 5%) hiervoor het meest geschikt zijn.
Voor het desinfecteren wordt (op basis van lange termijn testen) het middel Neoquat
combi® aanbevolen. Indien nodig kunnen PUR delen met een oplossing van 70% ethanol
of propanol ontsmet worden.
Er moet op worden toegezien dat zowel het desinfecteren als het reinigen d.m.v. wrijven
gebeurt, en niet d.m.v. onderdompelen. De inwerktijd van de middelen hebben een
significante invloed op de levensduur van de PUR delen. Vanwege de materiaaleigen-
schappen van PUR moet contact met scherpe voorwerpen worden vermeden. Dit kan
leiden tot beschadiging of scheurvorming in het materiaal. Tenslotte wijzen wij u erop
dat ook niet kritieke delen van de PUR delen gereinigd en ontsmet moeten worden.
Controleer regelmatig de wielen op haren, stof en zeepresten en verwijder deze waar
nodig. Onderhoud en reparatie aan de Tango / Tango XL zijn alleen uit te voeren door
daartoe bevoegd personeel.
Figuur 10 Ondersteek.

12 | Gebruikershandleiding | Tango & Tango XL Douche-toiletstoel
Onderhoudsschema
Na ieder gebruik • Stoel reinigen met water en normale huishoudelijke schoon-
maakmiddelen.
Dagelijks
• PUR integrale schuimdelen reinigen en desinfecteren.
• Controleren of alle onderdelen van de Tango / Tango XL
aanwezig zijn, zoals de voetensteun, hoofdondersteuning en
inlegstuk van de zitting.
Wekelijks
• Frame reinigen.
• Wielen controleren op haren, stof en zeepresten en
verwijderen waar nodig.
• Controleren of de werking van de stoel nog goed is.
Jaarlijks • Volgens de richtlijn medische hulpmiddelen moet een
stoel volgens de richtlijnen van de producent onderhouden
worden. Bij voorkeur dient dit te worden gedaan door
Lopital of een ander daartoe bevoegde instantie. Lopital
biedt de mogelijkheid om de stoel 1 keer per jaar grondig
te laten inspecteren onderhouden, middels het Periodiek
Preventief Onderhoud.
Voor meer informatie over het onderhoudscontract kunt u
contact opnemen met Lopital ([e-mail]) of met uw
leverancier.
5. Transport en opslag
Tijdens transport en opslag moeten de omgevingscondities het liefst gematigd blijven.
Dit wil zeggen dat de temperatuur het best tussen de -40 en +55 graden Celsius (-40 tot
130 graden Fahrenheit) kan zijn, en dat de vochtigheidsgraad zo laag mogelijk dient te
worden gehouden. Trillingen tijdens transport moeten tot een minimum worden beperkt
om schade aan scharnierverbindingen van de stoel te voorkomen.

Français DeutschEnglishNederlands
Tango & Tango XL Douche-toiletstoel | Gebruikershandleiding | 13
6. Verwijdering onderdelen
Alle onderdelen die vervangen of verwijdert worden, kunnen terug worden gestuurd
naar Lopital BV. Ook is het mogelijk deze onderdelen aan de monteur aan te bieden voor
vernietiging. Wij zullen ervoor zorgen dat alle onderdelen op een milieuvriendelijke wijze
worden verwerkt.
7. Technische gegevens
De Tango & Tango XL Douche-toiletstoel behoort tot de categorie ‘BF’.
7.1. Opbouw
Frame: RVS en stalen buizen en plaatwerk voorzien van
2-laags poedercoating
Scharnierpunten: RVS, afdekkappen uit kunststof V0
Wielen: kunststof, Ø 12,5 cm, dubbel blokkeerbaar
Lichaamsondersteuning: PUR (polyurethaan).
Eigen gewicht: 21 kg
Maximale toelaatbare belasting: 180 kg
7.2. Afmetingen
Grondvlak: 66 cm breed, 81 cm diep
Zithoogte: 55 cm

14 | Gebruikershandleiding | Tango & Tango XL Douche-toiletstoel

Français DeutschEnglishNederlands
Tango & Tango XL Douche-toiletstoel | Gebruikershandleiding | 15
Notities

Instructions for use
Tango & Tango XL
5100 5700, 5100 5705
Shower-toilet chair

Tango & Tango XL Shower-toilet chair | Instructions for use | 17
Français DeutschEnglishNederlands
Important:
Read these instructions carefully before using the Tango/Tango XL!
Date first used . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
User . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Name . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Address . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manufacturer
Lopital Nederland B.V.
Laarakkerweg 9
5061 JR Oisterwijk
The Netherlands
T [phone]
F [phone]
www.lopital.com
[email protected]
Notes on symbols
Read the instructions for use
before use.
Note.
Applied parts.

Contents
1. Introduction ............................................................................19
1.1. Introduction ............................................................................19
1.2. Safety .......................................................................................19
1.3. Warranty................................................................................. 20
2. Use .......................................................................................... 21
2.1. First use .................................................................................. 21
2.2. Working with the Tango / Tango XL ................................... 21
3. Operation ............................................................................... 22
3.1. Wheel blocking ...................................................................... 22
3.2. Footrest .................................................................................. 23
3.3. Armrests ................................................................................. 23
3.4. Toilet function .........................................................................24
3.4.1. In combination with toilet.....................................................24
3.4.2. Use of a bedpan or bucket ................................................... 25
4. Cleaning and maintenance .................................................. 25
5. Storage and transport............................................................26
6. Removal of parts ....................................................................27
7. Technical Specifications .........................................................27
7.1. Structure ..................................................................................27
7.2. Dimensions .............................................................................27

Tango & Tango XL Shower-toilet chair | Instructions for use | 19
Français DeutschEnglishNederlands
1. Introduction
1.1. Introduction
The shower and toilet chair Tango / Tango XL is a medical device for caring for and
washing clients in an ergonomically responsible manner. Comfort is the primary
consideration for both the client and the carer.
The Tango / Tango XL can also be used as a toilet chair, in combination with a bedpan /
bucket.
The Tango / Tango XL is a shower-toilet chair with independent, folding armrests,
polyurethane seat, rails for a bedpan and rotating and foldable footrests.
The average life-cycle of the Tango / Tango XL is 10 years, assuming it is cleaned daily
and regularly maintained according to the maintenance schedule supplied
(See: Chapter 4 Cleaning and Maintenance).
The Tango / Tango XL is a product with CE-marking. This marking corresponds with
directive 93/42/EC and the revised directive 2007/47/EC for medical devices of 21 March
2010.
1.2.Safety
A failure to comply with the following safety points and the further definitions
in these instructions for use could lead to hazardous situations. Please read
carefully before use.
Use
• Make sure that the Tango / Tango XL brake is applied before transferring clients.
• Notify the client before moving the Tango / Tango XL.
• Make sure that the client always places his / her arms on the appropriate armrest in
order to avoid anything becoming jammed.
• Keep the armrests down / closed when moving the Tango / Tango XL.
• Always try to move backwards over obstacles (rather than forwards).
• The Tango / Tango XL may not be used to lift persons weighing over 180 kg.
• The Tango / Tango XL may not be used to transport loads other than people.
• Only use original parts, supplied by Lopital.
• Use the Tango / Tango XL in a clean and tidy working environment.
• The Tango / Tango XL may only be operated by an authorised person.

20 | Instructions for use | Tango & Tango XL Shower-toilet chair
• Swimming pool locations are not considered to be ‘normal conditions’ and will
substantially shorten the lifespan of certain components.
• During use of the Tango / Tango XL, the water temperature may not exceed 43°C.
Maintenance
• The Tango / Tango XL must be inspected and serviced at least once a year.
• Servicing and maintenance of the Tango / Tango XL may only be carried out by
persons authorised by Lopital.
• Constructive components of the Tango / Tango XL may only be replaced by suitably
authorised Lopital personnel.
• If erroneous use, transport or an accident leads to deformation of the Tango /
Tango XL, it may not be used and you must contact the supplier.
In the event of breakdowns, you must contact Lopital or your local supplier.
E-mail: [e-mail]
The Tango / Tango XL shower-toilet chair must only be operated by persons
who have been sufficiently trained and expert personnel who have experience
working with the target group.
The Tango / Tango XL must be used in a clinical setting.
Making changes to the construction could affect the safety of the Tango /
Tango XL. This will also lead to Lopital’s liability and warranty conditions being
invalidated. As a result, the Tango / Tango XL will no longer comply with the
guidelines for medical devices.
1.3. Warranty
Lopital products are guaranteed for 2 years with respect to construction and / or
material faults. In the event of varying warranty terms, the exact period will be indicated
on your invoice; this also serves as the warranty itself.
Components that are subject to wear and tear will not fall under warranty unless there
are clear construction and / or material faults.
Seat
