lopital Tango XXL User manual

Tango XXL Douche-toiletstoel
Tango XXL Shower-toilet chair
Tango XXL Chaise de douche-toilette
Tango XXL Dusch- und Toilettenstuhl
Gebruikershandleiding
Instructions for use
Mode d’emploi
Benutzeranleitung

Gebruikershandleiding
Tango XXL
5100 5800
Douche-toiletstoel

Tango XXL Douche-toiletstoel | Gebruikershandleiding | 3
Français DeutschEnglish
Nederlands
Nederlands 3
English 15
Français 27
Deutsch 39
Belangrijk:
Lees deze instructies eerst goed door voordat u de Tango XXL in gebruik neemt!
Datumingebruikname....................................................
Gebruiker..............................................................
Naam.................................................................
Adres.................................................................
Fabrikant
Lopital Nederland B.V.
Laarakkerweg 9
5061 JR Oisterwijk
T [phone]
F [phone]
www.lopital.nl
[email protected]
Uitleg symbolen
Lees de gebruikershandleiding
voor gebruik.
Let op.
Al de door Lopital geproduceerde hulpmiddelen
voldoen aan de volgende geldende normen:
MDD 93/42 EEG, NEN-EN-ISO 14971, NEN-EN
12183, ISO 17966, ISO 9001:2015, ISO 13485:2016/
C12:2018, NEN-EN 12182, ISO 60601, EN ISO
60601-1-2, EN ISO 60601-1-6, EN ISO 62366,
CAN/CSA 60601, ANSI/AAMI ES 60601-1

4 |Gebruikershandleiding | Tango XXL Douche-toiletstoel
Inhoudsopgave
1. Introductie.................................................................................5
1.1. Inleiding ....................................................................................5
1.2. Veiligheid ..................................................................................5
1.3. Garantie.....................................................................................6
2. Gebruik ......................................................................................7
2.1. Ingebruikname.........................................................................7
2.2. Werken met de Tango XXL......................................................7
3. Bediening..................................................................................8
3.1. Wielblokkering..........................................................................8
3.2. Richtingswiel ............................................................................8
3.3. Voetsteunen..............................................................................9
3.4. Armsteunen..............................................................................9
3.5. Toiletfunctie ............................................................................10
3.5.1. In combinatie met toilet........................................................10
3.5.2. Gebruik van een ondersteek of emmer..............................10
4. Reiniging en onderhoud........................................................11
5. Transport en opslag ...............................................................12
6. Verwijdering onderdelen ......................................................12
7. Technische gegevens ............................................................12
7.1. Opbouw...................................................................................13
7.2. Afmetingen.............................................................................13

Tango XXL Douche-toiletstoel | Gebruikershandleiding | 5
Français DeutschEnglish
Nederlands
1. Introductie
1.1. Inleiding
De douche-toiletstoel Tango XXL is een hulpmiddel voor het ergonomisch verantwoord
verzorgen en wassen van de cliënt. Voor zowel de cliënt als de verzorger is het comfort
optimaal.
De Tango XXL kan, met gebruik van een ondersteek / emmer of in combinatie met een
toilet, ook worden gebruikt als toiletstoel.
De Tango XXL is een douche-toiletstoel met onafhankelijke opklapbare armsteunen,
polyurethaan zitting, rail voor ondersteek, wegdraaibare en opklapbare voetsteunen.
Deze functies zijn de essentiële prestaties van de stoel.
De gemiddelde technische levensduur van de Tango XXL is 10 jaar, mits dagelijks en
periodiek onderhoud volgens aangegeven onderhoudsschema wordt uitgevoerd (Zie
hoofdstuk 4. Reiniging en onderhoud).
De Tango XXL is een klasse 1 product met CE-markering. Deze markering is conform
de richtlijn 93/42/EEG, respectievelijk de herziene richtlijn 2007/47/EG voor medische
hulpmiddelen van 21 maart 2010.
1.2. Veiligheid
Het niet naleven van onderstaande veiligheidspunten en de verdere
beschrijvingen in deze gebruikershandleiding kan leiden tot gevaarlijke
situaties. Lees deze daarom voor gebruik door.
Gebruik
• Zorg ervoor dat bij patiëntentransfers de Tango XXL altijd op de rem staat.
• Instrueer de cliënt voordat u de Tango XXL gaat bewegen.
• Zorg ervoor dat de cliënt altijd zijn / haar armen op de daarvoor bestemde armsteunen
plaatst, dit om eventuele beklemming te voorkomen.
• Houd de armsteunen naar beneden tijdens het verrijden van de Tango XXL.
• Rijd bij voorkeur altijd achterwaarts over obstakels.
• Het is niet toegestaan de Tango XXL te belasten met een gewicht van meer dan 360 kg.
• Het is niet toegestaan de Tango XXL te gebruiken voor andere middelen dan het
verplaatsen van een persoon.
• Gebruik alleen originele, door Lopital geleverde onderdelen.
• Gebruik de Tango XXL in een schone en nette werkomgeving.
• Het werken met de Tango XXL is alleen toegestaan door daartoe aantoonbaar
bevoegde personen.

6 |Gebruikershandleiding | Tango XXL Douche-toiletstoel
• Zwembadomstandigheden behoren niet tot ‘normale omstandigheden’ en zullen de
levensduur van bepaalde onderdelen verkorten.
• De Tango XXL mag niet gebruikt worden op een ondergrond met een helling van meer
dan 5 graden zijwaarts.
• De Tango XXL mag niet gebruikt worden op een ondergrond met een helling van meer
dan 10 graden voorwaarts / achterwaarts.
• Tijdens het gebruik van de Tango XXL mag de watertemperatuur maximaal 43°C zijn.
• De Tango XXL mag alleen binnenshuis gebruikt worden.
Onderhoud
• De Tango XXL dient minimaal 1 keer per jaar periodiek geïnspecteerd en onderhouden
te worden.
• Service en onderhoud aan de Tango XXL is alleen toegestaan door daartoe door Lopital
geautoriseerde personen.
• Het vervangen van constructieve delen van de Tango XXL is alleen toegestaan door
daartoe door Lopital geautoriseerde personen.
• Indien er vervormingen zijn opgetreden aan de Tango XXL door foutief gebruik,
transport, een ongeluk of door ondeskundig onderhoud dient deze niet meer
gebruikt te worden en dient er contact opgenomen te worden met de leverancier.
In geval van storingen dient u contact op te nemen met Lopital of met uw lokale leverancier.
E-mail: serv[email protected]
De Tango XXL douche-toiletstoel dient uitsluitend te worden bediend door
voldoende geïnstrueerd en deskundig personeel welke bovendien over
ervaring beschikken om met de gebruikersdoelgroep te werken.
De Tango XXL dient te worden gebruikt in een klinische omgeving.
Het aanbrengen van wijzigingen aan de constructie kan de veiligheid van de
Tango XXL aantasten. Bovendien vervallen hiermee de aansprakelijkheid en
garantievoorwaarden van Lopital. De Tango XXL voldoet hierdoor niet meer aan
de richtlijn voor medische hulpmiddelen.
1.3. Garantie
Op producten van Lopital wordt 2 jaar garantie gegeven, op constructie- en / of
materiaalfouten, tenzij anders vermeld. Bij afwijkende termijnen staat de exacte
garantieperiode vermeld op uw factuur, welke tevens dient als garantiebewijs.

Tango XXL Douche-toiletstoel | Gebruikershandleiding | 7
Français DeutschEnglish
Nederlands
Op onderdelen en accu’s die aan slijtage onderhevig zijn wordt geen garantie gegeven,
tenzij sprake is van constructie- en / of materiaalfouten.
2. Gebruik
2.1. Ingebruikname
Voordat u de Tango XXL in gebruik neemt, controleert u of onderstaande onderdelen
aanwezig zijn. Deze onderdelen kunnen bij schade worden vervangen door bevoegde
personen. Deze onderdelen zijn de applied parts van de Tango XXL. Deze onderdelen
kunnen tijdens het gebruik van de Tango XXL in contact komen met de gebruiker(s).
2.2. Werken met de Tango XXL
Stap 1
Draai de armsteunen indien nodig naar beneden (Zie paragraaf 3.4. Armsteunen).
Stap 2
Draai indien nodig de voetsteunen weg (Zie paragraaf 3.3. Voetsteunen).

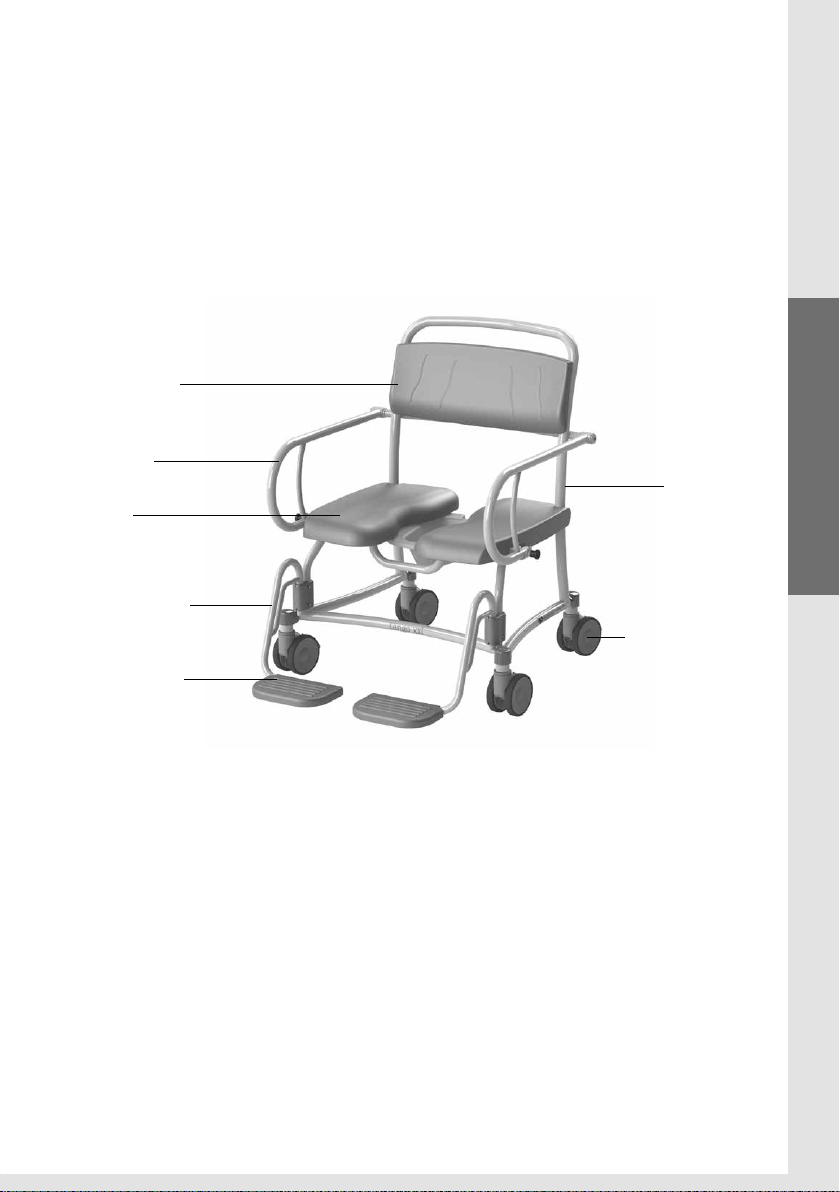

Rugleuning
Zwenkwiel
Armsteun
Zitting
Voetsteun
Voetsteun frame
Frame

8 |Gebruikershandleiding | Tango XXL Douche-toiletstoel
Stap 3
De Tango XXL dient tijdens personentransfer op de rem te staan (Zie paragraaf
3.1. Wielblokkering).
Stap 4
De cliënt kan plaatsnemen in de stoel. Ondersteun de cliënt waar nodig.
Stap 5
Zet beide voeten op de voetsteunen (Zie paragraaf 3.3. Voetsteunen).
Stap 6
Sluit de armsteunen nadat de cliënt in de stoel zit. (Zie paragraaf 3.4. Armsteunen).
Stap 7
Instrueer de cliënt vooraf over de handelingen die u gaat uitvoeren.
Stap 8
Haal de stoel van de rem af wanneer u de stoel wilt verplaatsen (Zie paragraaf
3.1. Wielblokkering).
3. Bediening
3.1. Wielblokkering
• De Tango XXL kan op de rem worden gezet door de
grijze lip op het wiel in te trappen (Zie figuur 2).
• Om de Tango XXL van de rem af te halen moet de grijze
lip weer naar boven worden gehaald.
3.2. Richtingswiel
• De Tango XXL is standaard voorzien van een richtingswiel
dat aan de linker voorzijde gemonteerd zit (Zie figuur 3).
De richting van het wiel kan geblokkeerd worden door de
groene lip op het wiel in te trappen. Dit maakt het duwen
over langere afstanden minder belastend, omdat de stoel
minder zijwaarts zal driften.
• Om de blokkering op te heffen moet de groene lip weer
naar boven worden gehaald.
Figuur 1 Zwenkwiel.
Figuur 2 Richtingswiel.

Tango XXL Douche-toiletstoel | Gebruikershandleiding | 9
Français DeutschEnglish
Nederlands
3.3. Voetsteunen
• Voordat de cliënt plaats neemt op de Tango XXL worden
de voetsteunen iets opgetild en naar buiten gedraaid.
Hierdoor ontstaat er voldoende ruimte voor de stoel, zodat
de cliënt gemakkelijk kan gaan zitten.
• Nadat de cliënt is gaan zitten, tilt de verzorger of de cliënt
eerst het ene been omhoog, de verzorger draait dan de
voetsteun naar voren tot deze in de vergrendeling valt. De
cliënt kan zijn / haar voet op de voetsteun laten rusten.
• Vervolgens dezelfde procedure voor het andere been.
Plaats dit onderdeel altijd terug op de stoel wanneer
u klaar bent met gebruik. Dit voorkomt het zoek raken
van onderdelen.
3.4. Armsteunen
• De onafhankelijk wegdraaibare armsteunen zijn eenvoudig
te bedienen.
• Door de beveiligingspal naar buiten te trekken wordt
de armsteun ontgrendeld (1) (Zie figuur 5).
• De armsteun kan nu eenvoudig naar achter gedraaid
worden (2) (Zie figuur 5 & 6).
• Bescherm de cliënt altijd bij het omhoog / omlaag
klappen van de armsteunen.
• De armsteunen kunnen ook als steun gebruikt worden
bij het gaan zitten en staan.
Bij het neerklappen van de armsteunen het scharnier-
punt ontwijken i.v.m. klemming van de vingers.
Bij het opklappen van de armsteunen voorkomen dat
vingers of ledematen tussen armsteun en rugleuning
klem komen te zitten.
De armsteunen dienen niet te worden gebruikt als
hefboom (bijv. bij het over een drempel manoeuvreren
van de stoel) of als duw- / trekbeugel. Ook mag
er niet op worden gezeten. Dit kan schade aan de
Tango XXL geven en / of gevaar opleveren.
Figuur 3 Voetsteun.
Figuur 4 Voetsteun wegdraaien.
2
1
Figuur 5 Armsteun.
1
2
Figuur 6 Armsteun
weggedraaide stand.

10 |Gebruikershandleiding | Tango XXL Douche-toiletstoel
3.5. Toiletfunctie
3.5.1. In combinatie met toilet
• De Tango XXL kan over het toilet gereden worden.
De Tango XXL past niet over ieder toilet.
3.5.2. Gebruik van een ondersteek of emmer
• Wanneer de Tango XXL gebruikt wordt als toiletstoel, kan
onder de zitting in de speciale geleider een RVS / kunststof
ondersteek of emmer geschoven worden.
• De ondersteek of emmer wordt aan de achterzijde van de
stoel ingeschoven (Zie figuur 7).
• Wanneer gebruik wordt gemaakt van de Lopital kunststof
ondersteek, dient de ondersteek zover mogelijk naar voren
geschoven te worden (Zie figuur 8).
• Wanneer gebruik wordt gemaakt van de RVS ondersteek of
emmer kan de ondersteek in 2 standen onder de
zitting geplaatst worden. Aan de voorkant van de zitting
(Zie figuur 9) of aan de achterkant van de zitting (Zie
figuur 10).
Om verwondingen te voorkomen, adviseren wij de
verzorger om de emmer te plaatsen voordat de cliënt
plaatsneemt.
De Lopital kunststof ondersteek, RVS ondersteek en
emmer dienen na gebruik gereinigd en gedesinfecteerd
te worden in bijvoorbeeld een bedpanspoeler.
Wanneer de Lopital kunststof ondersteek, RVS onder-
steek of emmer gebruikt is, dient u deze uit de stoel
te halen, voordat u de stoel gaat verrijden.
Figuur 7 Ondersteek.
Figuur 8 Lopital kunststof
ondersteek.
Figuur 9 RVS ondersteek
voorin.
Figuur 10 RVS ondersteek
achterin.

Tango XXL Douche-toiletstoel | Gebruikershandleiding | 11
Français DeutschEnglish
Nederlands
4. Reiniging en onderhoud
De Tango XXL dient na ieder gebruik gereinigd te worden met water en normale
huishoudelijke schoonmaakmiddelen. PUR integraal schuimdelen met IMC coating
worden bij voorkeur d.m.v. wrijven gereinigd en gedesinfecteerd. Gebruik hiervoor
geen schuurmiddel of andere agressieve oplosmiddelen. Indien nodig kunnen PUR
delen met een oplossing van 70% ethanol of propanol gedesinfecteerd worden.
De inwerktijd van de middelen hebben een significante invloed op de levensduur van
de PUR delen. Vanwege de materiaaleigenschappen van PUR moet contact met scherpe
voorwerpen worden vermeden. Dit kan leiden tot beschadiging of scheurvorming in
het materiaal. Tenslotte wijzen wij u erop dat ook niet kritieke delen van de PUR delen
gereinigd en gedesinfecteerd moeten worden.
Controleer regelmatig de wielen op haren, stof en zeepresten en verwijder deze waar
nodig. Onderhoud en reparatie aan de Tango XXL zijn alleen uit te voeren door daartoe
bevoegd personeel.
Onderhoudsschema
Na ieder gebruik •Stoel reinigen met water en normale huishoudelijke
schoonmaakmiddelen.
• PUR integrale schuimdelen reinigen en desinfecteren.
•Controleren of alle onderdelen van de Tango XXL aanwezig
zijn, zoals de voetsteunen.
Wekelijks
• Frame reinigen.
•Wielen controleren op haren, stof en zeepresten en
verwijderen waar nodig.
• Controleren of de werking van de stoel nog goed is.
Jaarlijks •Volgens de richtlijn medische hulpmiddelen moet een stoel
volgens de richtlijnen van de producent onderhouden wor-
den.

12 |Gebruikershandleiding | Tango XXL Douche-toiletstoel
5. Transport en opslag
Tijdens transport en opslag moeten de omgevingscondities het liefst gematigd blijven.
Dit wil zeggen dat de temperatuur het best tussen de -40°C en +55°C kan zijn, en dat de
vochtigheidsgraad zo laag mogelijk dient te worden gehouden. Trillingen tijdens trans-
port moeten tot een minimum worden beperkt om schade aan scharnierverbindingen
van de stoel te voorkomen.
6. Verwijdering onderdelen
Alle onderdelen die vervangen of verwijderd worden, kunnen terug worden gestuurd
naar Lopital BV. Ook is het mogelijk deze onderdelen aan de monteur aan te bieden voor
vernietiging. Wij zullen ervoor zorgen dat alle onderdelen op een milieuvriendelijke wijze
worden verwerkt.
7. Technische gegevens
De Tango XXL is spatwaterdicht. Dit wordt aangegeven met de aanduiding IPX4.

Tango XXL Douche-toiletstoel | Gebruikershandleiding | 13
Français DeutschEnglish
Nederlands
7.1. Opbouw
Frame: RVS en stalen buizen en plaatwerk voorzien van
tweelaags poedercoating
Scharnierpunten: RVS, afdekkappen uit kunststof V0
Wielen: Kunststof, Ø 12,5 cm, dubbel blokkeerbaar
Lichaamsondersteuning: PUR (polyurethaan).
Eigen gewicht: 31 kg
Maximale toelaatbare belasting: 360 kg
7.2. Afmetingen
Uitwendige maten: 83 cm breed, 101 cm diep
Zithoogte: 51 cm

Instructions for use
Tango XXL
5100 5800
Shower-toilet chair

Tango XXL Shower-toilet chair | Instructions for use | 15
Français DeutschEnglish
Nederlands
Important:
Read these instructions carefully before using the Tango XXL!
Datefirstused..........................................................
User..................................................................
Name.................................................................
Address...............................................................
Manufacturer
Lopital Nederland B.V.
Laarakkerweg 9
5061 JR Oisterwijk
The Netherlands
T [phone]
F [phone]
www.lopital.com
[email protected]
Notes on symbols
Read the instructions for use
before use.
Note.
All of the aids produced by Lopital
fulfil the following norms:
MDD 93/42 EEG, NEN-EN-ISO 14971, NEN-EN
12183, ISO 17966, ISO 9001:2015, ISO 13485:2016/
C12:2018, NEN-EN 12182, ISO 60601, EN ISO
60601-1-2, EN ISO 60601-1-6, EN ISO 62366,
CAN/CSA 60601, ANSI/AAMI ES 60601-1

16 |Instructions for use | Tango XXL Shower-toilet chair
Contents
1. Introduction ............................................................................17
1.1. Introduction ............................................................................17
1.2. Safety.......................................................................................17
1.3. Warranty..................................................................................18
2. Use...........................................................................................19
2.1. First use...................................................................................19
2.2. Working with the Tango XXL ................................................19
3. Operation ............................................................................... 20
3.1. Wheel blocking...................................................................... 20
3.2. Directional wheel.................................................................. 20
3.3. Footrests................................................................................. 21
3.4. Armrests................................................................................. 21
3.5. Toilet function........................................................................ 22
3.5.1. In combination with toilet.................................................... 22
3.5.2. Use of a bedpan or bucket................................................... 22
4. Cleaning and maintenance.................................................. 22
5. Storage and transport............................................................24
6. Removal of parts....................................................................24
7. Technical specifications .........................................................24
7.1. Structure..................................................................................24
7.2. Dimensions .............................................................................24

Tango XXL Shower-toilet chair | Instructions for use | 17
Français DeutschEnglish
Nederlands
1. Introduction
1.1. Introduction
The shower-toilet chair Tango XXL is a medical device for caring for and washing clients
in an ergonomically responsible manner. Comfort is the primary consideration for both
the client and the carer.
The Tango XXL can also be used as a toilet chair, in combination with a bedpan / bucket.
The Tango XXL is a shower-toilet chair with independent, folding armrests, polyurethane
seat, rails for a bedpan, rotating and foldable footrests. These functions are essential
performance.
The average technical life of the Tango XXL is 10 years, assuming it is cleaned daily and
regularly maintained according to the maintenance schedule supplied (See chapter 4.
Cleaning and maintenance).
The Tango XXL is a class 1 product with CE-marking. This marking corresponds with di-
rective 93/42/EC and the revised directive 2007/47/EC for medical devices of 21 March
2010.
1.2. Safety
A failure to comply with the following safety points and the further definitions
in these instructions for use could lead to hazardous situations. Please read
carefully before use.
Use
• Make sure the Tango XXL brake is applied before transferring clients.
• Notify the client before moving the Tango XXL.
• Make sure that the client always places his / her arms on the appropriate armrest
in order to avoid anything becoming jammed.
• Keep the armrests down / closed when moving the Tango XXL.
• Always try to move backwards over obstacles (rather than forwards).
• It is not permitted to charge the Tango XXL with more than 360 kg / 800 lbs.
• The Tango XXL may not be used to transport loads other than people.
• Only use original parts, supplied by Lopital.
• Use the Tango XXL in a clean and tidy working environment.
• Only verifiably authorised personnel is allowed to work with the Tango XXL.
• Swimming pool locations are not considered to be ‘normal conditions’ and will
substantially shorten the lifespan of certain components.

18 |Instructions for use | Tango XXL Shower-toilet chair
• The Tango XXL cannot be used on a surface with a gradient over 5 degrees laterally.
• The Tango XXL cannot be used on a surface with a gradient of over 10 degrees
forwards / backwards.
• During use of the Tango XXL, the water temperature may not exceed 43°C / 109°F.
• The Tango XXL may only be used indoors.
Maintenance
• The Tango XXL must be inspected and serviced at least once a year.
• Servicing and maintenance of the Tango XXL may only be carried out by persons
authorised by Lopital.
• Constructive components of the Tango XXL may only be replaced by suitably
authorised Lopital personnel.
• If erroneous use, transport, an accident or improper maintenance leads to deformation
of the Tango XXL, it may no longer be used and you must contact the supplier.
In the event of breakdowns, you must contact Lopital or your local supplier.
E-mail: serv[email protected]
The Tango XXL shower-toilet chair must only be operated by persons who have
been sufficiently trained and expert personnel who have experience working
with the target group.
The Tango XXL must be used in a clinical setting.
Making changes to the construction could affect the safety of the Tango XXL.
This will also lead to Lopital’s liability and warranty conditions being
invalidated. As a result, the Tango XXL will no longer comply with the
guidelines for medical devices.
1.3. Warranty
All Lopital products are supplied with a 2-year warranty, on construction and / or
material faults, unless otherwise stated. In the event of varying warranty terms, the
exact period will be indicated on your invoice; this also serves as the warranty itself.
Components and batteries that are subject to wear and tear will not fall under warranty
unless there are clear construction and / or material faults.

Tango XXL Shower-toilet chair | Instructions for use | 19
Français DeutschEnglish
Nederlands
2. Use
2.1. First use
Before you use the Tango XXL, you must check to ensure the following components are
present. These components can be replaced by authorised individuals in the event of
damage. These components are the applied parts of the Tango XXL. These components
may come into contact with the user(s) while the Tango XXL is in use.
2.2. Working with the Tango XXL
Step 1
If necessary, turn the armrests downwards (See paragraph 3.4. Armrests).
Step 2
If necessary, turn the footrests away (See paragraph 3.3. Footrests).
Step 3
The Tango XXL must be put on the brakes before transferring persons (See paragraph
3.1. Wheel blocking).
Back support
Swivel wheel
Armrest
Seat
Footrest plate
Footrest frame
Frame

20 |Instructions for use | Tango XXL Shower-toilet chair
Step 4
The client can take a seat in the chair. Support the client if necessary.
Step 5
Place both feet on the footrests (See paragraph 3.2. Footrests).
Step 6
Close the armrests once the client has taken a seat in the
chair (See paragraph 3.4. Armrests).
Step 7
Notify the client about the processes you will be carrying out.
Step 8
Take the chair off the brake when you wish to move it
(See paragraph 3.1. Wheel blocking).
3. Operation
3.1. Wheel blocking
• The brake can be applied on the Tango XXL by pushing
the gray lip on the wheel downwards (See figure 2).
• To take the Tango XXL off the brake, the gray lip on the
wheel must be pushed upwards again.
3.2. Directional wheel
• The standard Tango XXL comes with a swivel wheel that is
fitted to the left front side of the device (See figure 3). The
direction of the wheel can be blocked by pushing the green
lip on the wheel downwards. This makes it easier to push
the device over long distances as the chair is less inclined
to move sideways.
• In order to remove the blocking, the green lip on the wheel
must be pushed upwards again.
Figure 1 Swivel wheel.
Figure 2 Directional wheel.
