lopital Timo Series User manual

Timo & Cleo Douche-toiletstoel
Timo & Cleo Shower-toilet chair
Gebruikershandleiding
Instructions for use

Gebruikershandleiding
Timo & Cleo
5400 6020, 5400 6021, 5400 6025, 5400 6030, 5400 6034, 5400 6035,
5400 6040, 5400 6050
Douche-toiletstoel

English
Nederlands
Timo & Cleo Douche-toiletstoel | Gebruikershandleiding | 3

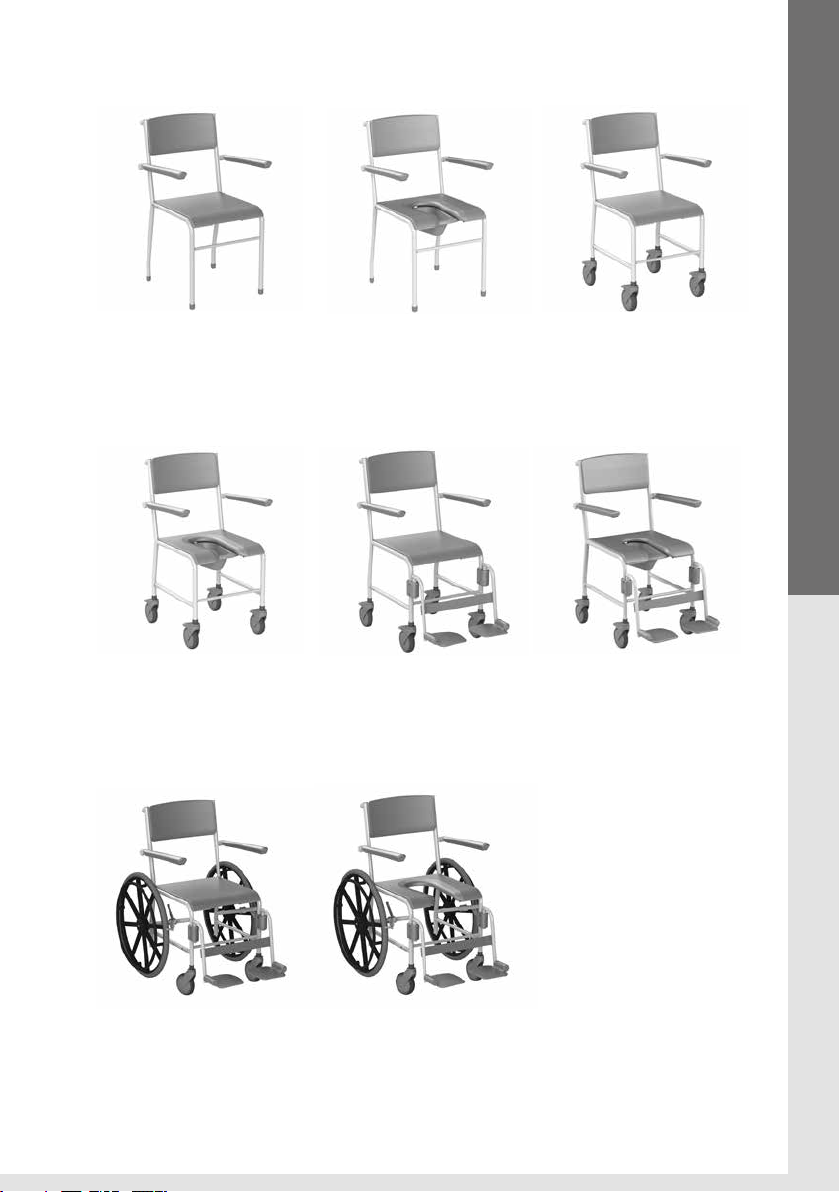

5400 6020
Timo Douchestoel
5400 6030
Timo Douche-toiletstoel
verrijdbaar
5400 6021
Timo Douche-toiletstoel
5400 6034
Timo Douchestoel
verrijdbaar met voetensteun
5400 6025
Timo Douchestoel
verrijdbaar
5400 6035
Timo Douche-toiletstoel
verrijdbaar met voetensteun
5400 6040
Cleo Douchestoel
zelfbeweger
5400 6050
Cleo Douche-toiletstoel
zelfbeweger

4 | Gebruikershandleiding | Timo & Cleo Douche-toiletstoel
Nederlands 3
English 19
Belangrijk:
Lees deze instructies eerst goed door voordat u de Timo of Cleo in gebruik neemt!
Datum ingebruikname . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gebruiker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Naam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Adres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fabrikant
Lopital Nederland B.V.
Laarakkerweg 9
5061 JR Oisterwijk
T [phone]
F [phone]
www.lopital.nl
[email protected]
Uitleg symbolen
Lees de gebruikers-
handleiding voor gebruik.
Let op.
Al de door Lopital geproduceerde hulpmiddelen
voldoen aan de volgende geldende normen:
MDD 93/42 EEG, NEN-EN-ISO 14971, NEN-EN
12183, ISO 17966, ISO 9001:2015, ISO 13485:2016/
C12:2018, NEN-EN 12182, ISO 60601, EN ISO
60601-1-2, EN ISO 60601-1-6, EN ISO 62366,
CAN/CSA 60601, ANSI/AAMI ES 60601-1

English
Nederlands
Timo & Cleo Douche-toiletstoel | Gebruikershandleiding | 5
Inhoudsopgave
1. Introductie ..........................................................................................................6
1.1. Inleiding .............................................................................................................6
1.2. Veiligheid ...........................................................................................................7
1.3. Garantie ..............................................................................................................8
2. Gebruik ...............................................................................................................8
2.1. Ingebruikname ..................................................................................................8
2.2. Werken met de Timo / Cleo ............................................................................10
3. Bediening ...........................................................................................................11
3.1. Wielblokkering (Alleen bij verrijdbare varianten) ........................................11
3.2. Voetsteunen
(Alleen bij 5400 6034 / 5400 6035 / 5400 6040 / 5400 6050) . 11
3.3. Armsteunen .......................................................................................................11
3.4. Toiletfunctie
(Alleen bij 5400 6021 / 5400 6030 / 5400 6035 / 5400 6050) ....12
3.4.1. In combinatie met toilet ...................................................................................12
3.4.2. Gebruik van een ondersteek of emmer .........................................................12
3.4.3. Afneembare zitting ...........................................................................................13
4. Reiniging en onderhoud ...................................................................................14
5. Transport en opslag ..........................................................................................15
6. Verwijdering onderdelen .................................................................................15
7. Technische gegevens .......................................................................................15
7.1. Opbouw ..............................................................................................................15
7.2. Afmetingen ........................................................................................................16

6 | Gebruikershandleiding | Timo & Cleo Douche-toiletstoel
1. Introductie
1.1. Inleiding
De Timo / Cleo stoel is een hulpmiddel voor het ergonomisch verantwoord verzorgen
en wassen van de cliënt. Voor zowel de cliënt als de verzorger is het comfort optimaal.
De Timo / Cleo met U-model zitting kan, met gebruik van een ondersteek / emmer of
in combinatie met een toilet, ook worden gebruikt als toiletstoel.
De Timo / Cleo is een douche(- toilet)stoel met onafhankelijke opklapbare armsteunen,
polyurethaan zitting, rail voor ondersteek (douche-toiletstoel), wegdraaibare en opklap-
bare voetsteunen. De Cleo is door de twee 24 inch wielen met massieve banden door
de cliënt zelf te verplaatsen.
De Timo / Cleo douche-toiletstoel heeft een afneembare zitting, waardoor de stoel goed
schoon te maken is.
De gemiddelde technische levensduur van de Timo / Cleo is 10 jaar, mits dagelijks en
periodiek onderhoud volgens aangegeven onderhoudsschema wordt uitgevoerd.
(Zie hoofdstuk 4. Reiniging en onderhoud).
De Timo / Cleo is een klasse 1 product met CE-markering. Deze markering is conform
de richtlijn 93/42/EEG, respectievelijk de herziene richtlijn 2007/47/EG voor medische
hulpmiddelen van 21 maart 2010.
De verrijdbare Timo / Cleo is verkrijgbaar in de volgende varianten:
• 5400 6020 Timo douchestoel
• 5400 6021 Timo douche-toiletstoel
• 5400 6025 Timo douchestoel verrijdbaar
• 5400 6030 Timo douche-toiletstoel verrijdbaar
• 5400 6034 Timo douchestoel verrijdbaar met voetsteunen
• 5400 6035 Timo douche-toiletstoel verrijdbaar met voetsteunen
• 5400 6040 Cleo douchestoel zelfbeweger
• 5400 6050 Cleo douche-toiletstoel zelfbeweger

English
Nederlands
Timo & Cleo Douche-toiletstoel | Gebruikershandleiding | 7
1.2. Veiligheid
Het niet naleven van onderstaande veiligheidspunten en de verdere
beschrijvingen in deze gebruikershandleiding kan leiden tot gevaarlijke
situaties. Lees deze daarom voor gebruik door.
Gebruik
• Zorg ervoor dat bij cliëntentransfers de Timo / Cleo altijd op de rem staat.
• Instrueer de cliënt voordat u de Timo / Cleo gaat bewegen.
• Zorg ervoor dat de cliënt altijd zijn / haar armen op de daarvoor bestemde armsteunen
plaatst, dit om eventuele beklemming te voorkomen.
• Houd de armsteunen naar beneden tijdens het verrijden van de Timo / Cleo.
• Rijd bij voorkeur altijd achterwaarts over obstakels.
•
Het is niet toegestaan de Timo / Cleo te belasten met een gewicht van meer dan 135 kg.
• Het is niet toegestaan de Timo / Cleo te gebruiken voor het verplaatsen van andere
middelen dan een persoon.
• Gebruik alleen originele, door Lopital geleverde onderdelen.
• Gebruik de Timo / Cleo in een schone en nette werkomgeving.
• Het werken met de Timo / Cleo is alleen toegestaan door daartoe aantoonbaar
bevoegde personen.
• Zwembadomstandigheden behoren niet tot ‘normale omstandigheden’ en zullen de
levensduur van bepaalde onderdelen verkorten.
• De Timo / Cleo mag niet gebruikt worden op een ondergrond met een helling van
meer dan 5 graden zijwaarts.
• De Timo / Cleo mag niet gebruikt worden op een ondergrond met een helling van
meer dan 10 graden voorwaarts / achterwaarts.
• Tijdens het gebruik van de Timo / Cleo mag de watertemperatuur maximaal 43°C zijn.
• De Timo / Cleo mag alleen binnenshuis gebruikt worden.
Onderhoud
• De Timo / Cleo dient minimaal 1 keer per jaar periodiek geïnspecteerd en onder-
houden te worden.
• Het vervangen van constructieve delen van de Timo / Cleo is alleen toegestaan door
daartoe door Lopital geautoriseerde personen.
• Indien er vervormingen zijn opgetreden aan de Timo / Cleo door foutief gebruik,
transport, een ongeluk of door ondeskundig onderhoud dient deze niet meer gebruikt
te worden en dient er contact opgenomen te worden met de leverancier.
In geval van storingen dient u contact op te nemen met Lopital of met uw lokale
leverancier. E-mail: [e-mail]

8 | Gebruikershandleiding | Timo & Cleo Douche-toiletstoel
De Timo / Cleo douche-toiletstoel dient uitsluitend te worden bediend door
voldoende geïnstrueerd en deskundig personeel welke bovendien over ervaring
beschikken om met de gebruikersdoelgroep te werken.
De Timo / Cleo dient te worden gebruikt in een klinische omgeving.
Het aanbrengen van wijzigingen aan de constructie kan de veiligheid van de
Timo / Cleo aantasten. Bovendien vervallen hiermee de aansprakelijkheid en
garantievoorwaarden van Lopital. De Timo / Cleo voldoet hierdoor niet meer
aan de richtlijn voor medische hulpmiddelen.
1.3. Garantie
Op producten van Lopital wordt 2 jaar garantie gegeven, op constructie- en / of
materiaalfouten, tenzij anders vermeld. Bij afwijkende termijnen staat de exacte
garantieperiode vermeld op uw factuur, welke tevens dient als garantiebewijs.
Op onderdelen en accu’s die aan slijtage onderhevig zijn wordt geen garantie gegeven,
tenzij sprake is van constructie- en / of materiaalfouten.
2. Gebruik
2.1. Ingebruikname
Voordat u de Timo / Cleo in gebruik neemt, controleert u of onderstaande onderdelen
aanwezig zijn. Deze onderdelen kunnen bij schade worden vervangen door bevoegde
personen. Deze onderdelen zijn de applied parts van de Timo / Cleo. Deze onderdelen
kunnen tijdens het gebruik van de Timo / Cleo in contact komen met de gebruiker(s).

English
Nederlands
Timo & Cleo Douche-toiletstoel | Gebruikershandleiding | 9

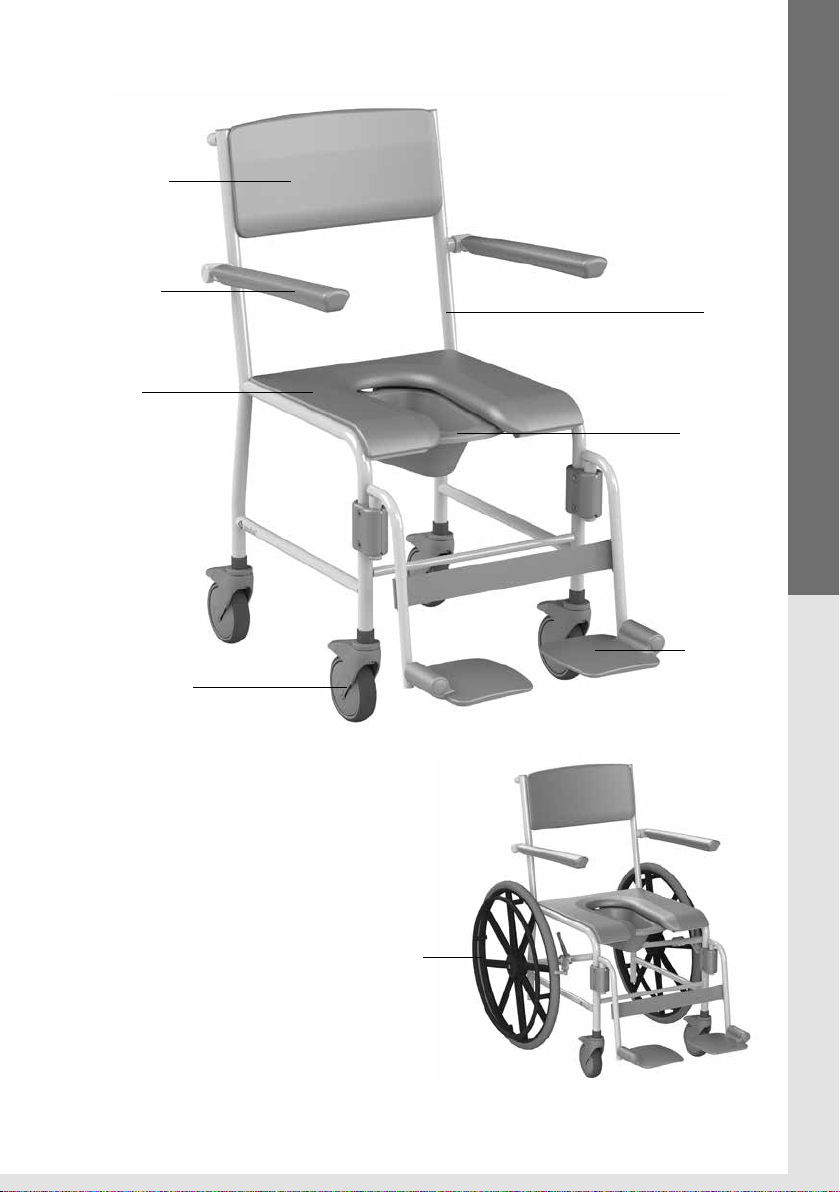

Voetsteun
Geleider /
ondersteek
Frame
Rugleuning
Armsteun
Afneembare
zitting
Zwenkwiel Ø 12,5 cm
Dubbel geremd
24 inch wiel

10 | Gebruikershandleiding | Timo & Cleo Douche-toiletstoel
2.2. Werken met de Timo / Cleo
Stap 1
Indien nodig, klap de armsteunen omhoog (Zie paragraaf 3.3. Armsteunen).
Stap 2
(Alleen bij 5400 6034 / 5400 6035 / 5400 6040 / 5400 6050)
Klap indien nodig de voetplaten omhoog of draai de voetsteunen weg (Zie paragraaf
3.2. Voetsteunen).
Stap 3
De verrijdbare Timo / Cleo dient tijdens personentransfer op de rem te staan
(Zie paragraaf 3.1. Wielblokkering).
Stap 4
De cliënt kan plaatsnemen in de stoel. Ondersteun de cliënt waar nodig.
Stap 5
(Alleen bij 5400 6034 / 5400 6035 / 5400 6040 / 5400 6050)
Zet beide voeten op de voetensteun (Zie paragraaf 3.2. Voetsteunen).
Stap 6
Sluit de armsteunen nadat de cliënt in de stoel zit (Zie paragraaf 3.3. Armsteunen).
Stap 7
Instrueer de cliënt vooraf over de handelingen die u gaat uitvoeren.
Stap 8
Haal de stoel van de rem af (indien verrijdbaar) wanneer u de stoel wilt verplaatsen
(Zie paragraaf 3.1. Wielblokkering).

English
Nederlands
Timo & Cleo Douche-toiletstoel | Gebruikershandleiding | 11
3. Bediening
3.1. Wielblokkering (Alleen bij verrijdbare varianten)
• De Timo / Cleo kan op de rem worden gezet door de
blauwe lip (1) op het wiel, naar beneden te trappen
(Zie figuur 1).
• Om de Timo / Cleo van de rem te halen moet dezelfde
lip van het wiel omhoog bewogen worden, door aan de
bovenkant van de lip te trappen (2) (Zie figuur 1).
3.2. Voetensteun
(Alleen bij 5400 6034 / 5400 6035 / 5400 6040 / 5400 6050)
• Voordat de cliënt plaats neemt op de Timo / Cleo, worden de voetsteunen omhoog
geklapt. Hierdoor ontstaat er voldoende ruimte, zodat de cliënt gemakkelijk kan gaan
zitten (Zie figuur 2). Mocht er nog meer ruimte worden gewenst dan kunnen de voet-
steunen naar buiten worden gedraaid, haal hiervoor de kuitband los (Zie figuur 3).
• De verzorger of de cliënt tilt eerst het ene been omhoog, de verzorger klapt dan de
voetensteun omlaag (Zie figuur 4). Vervolgens dezelfde procedure voor het andere
been.
Plaats dit onderdeel altijd terug op de stoel wanneer u klaar bent met gebruik.
Dit voorkomt het zoekraken van onderdelen.
3.3. Armsteunen

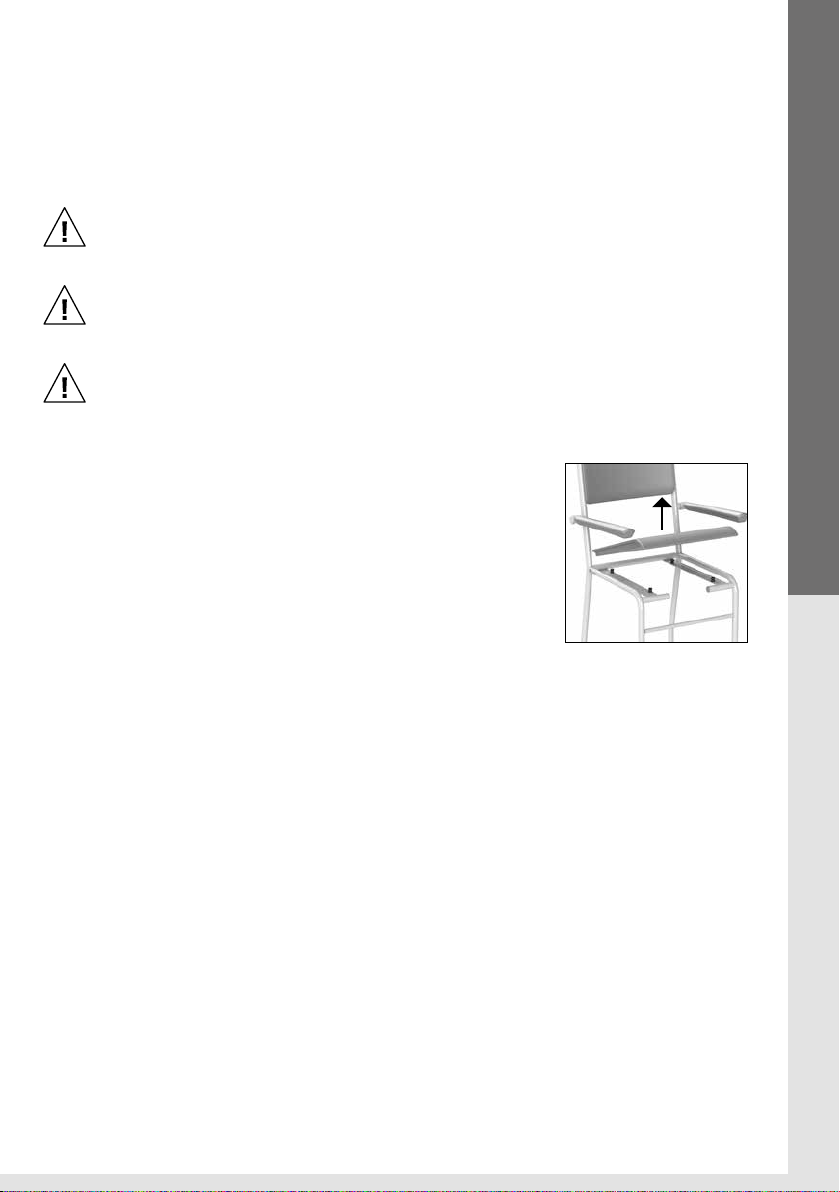

• De onafhankelijk opklapbare armsteunen zijn eenvoudig op te
klappen.
• Bescherm de gebruiker bij het omhoog- en omlaag bewegen van
de armsteunen.
• In opgeklapte toestand behoren deze niet uit zichzelf terug te vallen,
in andere gevallen: raadpleeg uw leverancier.
Figuur 1 Zwenkwiel.
2
1
Figuur 5 Armsteun.
Figuur 2 Voetsteunen opklappen. Figuur 3 Voetsteunen wegdraaien. Figuur 4 Voetsteunen neerklappen.

12 | Gebruikershandleiding | Timo & Cleo Douche-toiletstoel
Bij het neerklappen van de armsteunen het scharnierpunt ontwijken i.v.m.
klemming van de vingers.
Bij het opklappen van de armsteunen voorkomen dat vingers of ledematen
tussen armsteun en rugleuning klem komen te zitten.
De armsteunen dienen niet te worden gebruikt als hefboom (bijv. bij het over een
drempel manoeuvreren van de stoel) of als duw- / trekbeugel. Ook mag er niet op
worden gezeten. Dit kan schade aan de Timo / Cleo geven en / of gevaar opleveren.
3.4. Toiletfunctie
(Alleen bij 5400 6021 / 5400 6030 / 5400 6035 / 5400 6050)
3.4.1 In combinatie met toilet
• Laat de cliënt op de Timo / Cleo zitten.
• De Timo / Cleo kan nu over het toilet gereden worden.
De Timo / Cleo past niet over ieder toilet.
3.4.2 Gebruik van een ondersteek of emmer
• Wanneer de Timo / Cleo gebruikt
wordt als toiletstoel, kan onder
de zitting in de speciale geleider
een RVS / kunststof ondersteek
of emmer geschoven worden.
Zorg ervoor dat u dit doet, voor-
dat de cliënt plaatsneemt op de
stoel.
• De ondersteek of emmer wordt
aan de achterzijde van de stoel
ingeschoven (Zie figuur 6).
Wanneer gebruik wordt gemaakt
van de Lopital kunststof onder-
steek, dient de ondersteek zover
mogelijk naar voren geschoven
te worden (Zie figuur 7).

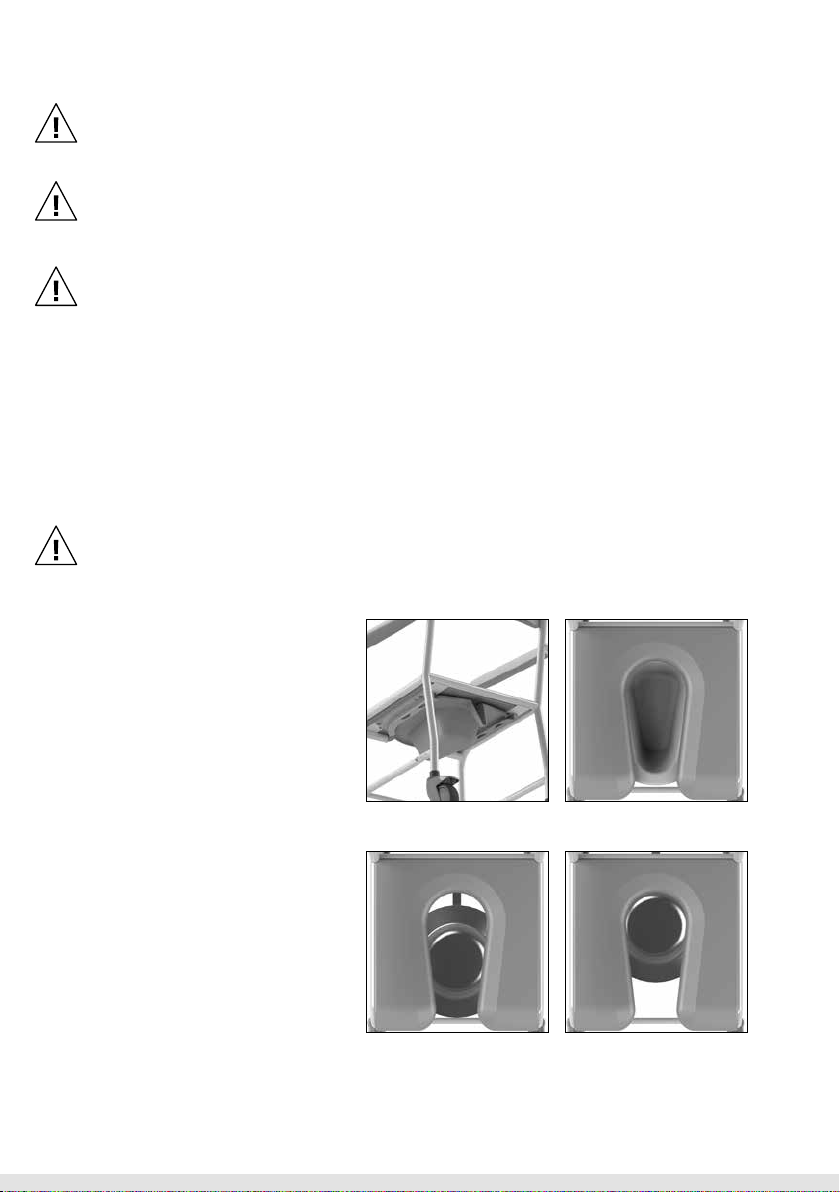

Figuur 7 Lopital Kunststof
ondersteek.
Figuur 6 Ondersteek.
Figuur 9 RVS ondersteek achterin.Figuur 8 RVS ondersteek voorin.

English
Nederlands
Timo & Cleo Douche-toiletstoel | Gebruikershandleiding | 13
Wanneer gebruik wordt gemaakt van de RVS ondersteek of emmer kan de onder-
steek in 2 standen onder de zitting
geplaatst worden. Aan de voorkant van de zitting
(Zie figuur 8)
of aan de achterkant van de zitting (Zie figuur 9).
Om verwondingen te voorkomen, adviseren wij de verzorger om de onder-
steek of emmer te plaatsen voordat de cliënt plaatsneemt.
De Lopital kunststof ondersteek, RVS ondersteek en emmer dienen na gebruik
gereinigd en gedesinfecteerd te worden in bijvoorbeeld een bedpanspoeler.
Wanneer de Lopital kunststof ondersteek, RVS ondersteek of emmer gebruikt
is, dient u deze uit de stoel te halen, voordat u de stoel gaat verrijden.
3.4.3 Afneembare zitting
Indien gewenst, is de zitting van de Timo / Cleo los van het
frame te halen. Hierdoor is de zitting extra goed te reinigen.
Er kan geen vuil tussen het frame en de zitting blijven zitten.
De zitting is zonder gebruik te maken van gereedschappen
los te halen van het frame. Trek hiervoor de zitting aan
de voorzijde omhoog (Zie figuur 10). Om de zitting weer
terug te plaatsen, drukt u de zitting weer op het frame.
Zorg ervoor dat u de afgeronde kant aan de voorzijde heeft.
Deze Timo en Cleo douche-toiletstoelen hebben 2 soorten
zittingen, namelijk een dicht model en een u-model. Deze
2 modellen zijn met elkaar uitwisselbaar.
Figuur 10 Afneembare zitting.

14 | Gebruikershandleiding | Timo & Cleo Douche-toiletstoel
4. Reiniging en onderhoud
De Timo / Cleo dient na ieder gebruik gereinigd te worden met water en normale
huishoudelijke schoonmaakmiddelen. PUR integraal schuimdelen met IMC coating
worden bij voorkeur d.m.v. wrijven gereinigd en gedesinfecteerd. Gebruik hiervoor geen
schuurmiddel of andere agressieve oplosmiddelen. Indien nodig kunnen PUR delen met
een oplossing van 70% ethanol of propanol gedesinfecteerd worden.
De inwerktijd van de middelen hebben een significante invloed op de levensduur van
de PUR delen. Vanwege de materiaaleigenschappen van PUR moet contact met scherpe
voorwerpen worden vermeden. Dit kan leiden tot beschadiging of scheurvorming in
het materiaal. Tenslotte wijzen wij u erop dat ook niet kritieke delen van de PUR delen
gereinigd en gedesinfecteerd moeten worden.
Controleer regelmatig de wielen op haren, stof en zeepresten en verwijder deze waar
nodig. Onderhoud en reparatie aan de Timo / Cleo zijn alleen uit te voeren door daartoe
bevoegd personeel.
Onderhoudsschema
Na ieder gebruik • Stoel reinigen met water en normale huishoudelijke
schoonmaakmiddelen.
Dagelijks
• PUR integrale schuimdelen reinigen en desinfecteren.
• Controleren of alle onderdelen van de Timo aanwezig zijn,
zoals de voetensteun.
Wekelijks
• Frame reinigen.
• Wielen controleren op haren, stof en zeepresten en
verwijderen waar nodig.
• Controleren of de werking van de stoel nog goed is.

English
Nederlands
Timo & Cleo Douche-toiletstoel | Gebruikershandleiding | 15
5. Transport en opslag
Tijdens transport en opslag moeten de omgevingscondities het liefst gematigd blijven.
Dit wil zeggen dat de temperatuur het best tussen de -40°C en +55°C kan zijn, en dat
de vochtigheidsgraad zo laag mogelijk dient te worden gehouden. Trillingen tijdens
transport moeten tot een minimum worden beperkt om schade aan scharnier-
verbindingen van de stoel te voorkomen.
6. Verwijdering onderdelen
Alle onderdelen die vervangen of verwijderd worden, kunnen terug worden gestuurd
naar Lopital BV. Ook is het mogelijk deze onderdelen aan de monteur aan te bieden voor
vernietiging. Wij zullen ervoor zorgen dat alle onderdelen op een milieuvriendelijke wijze
worden verwerkt.
7. Technische gegevens
De Timo / Cleo is spatwaterdicht. Dit wordt aangegeven met de aanduiding IPX4.
7.1. Opbouw
Frame: RVS en stalen buizen en plaatwerk
voorzien van tweelaags poedercoating
Wielen: Kunststof, Ø 12,5 cm, dubbel blokkeerbaar
Lichaamsondersteuning: PUR (polyurethaan)
Eigen gewicht Timo / Cleo: 5400 6020 : 10 kg
5400 6025 : 15 kg
5400 6030 : 15 kg
5400 6034 : 16 kg
5400 6035 : 16 kg
5400 6040 : 21 kg
5400 6050 : 21 kg
Maximale toelaatbare belasting: 135 kg

16 | Gebruikershandleiding | Timo & Cleo Douche-toiletstoel
7.2. Afmetingen
Uitwendige maten: 57 cm breed, 91 cm diep
Zithoogte: 54 cm
Uitwendige maten: 69 cm breed, 104 cm diep
Zithoogte: 54 cm

English
Nederlands
Timo & Cleo Douche-toiletstoel | Gebruikershandleiding | 17
Uitwendige maten: 57 cm breed, 63 cm diep
Zithoogte: 50 cm

Instructions for use
Timo & Cleo
5400 6020, 5400 6021, 5400 6025, 5400 6030, 5400 6034, 5400 6035,
5400 6040, 54006050
Shower-toilet chair

Timo & Cleo Shower-toilet chair | Instructions for use | 19
English
Nederlands
5400 6020
Timo Shower chair
5400 6030
Timo Shower-toilet chair
mobile
5400 6021
Timo Shower-toilet chair
5400 6034
Timo Shower chair
mobile + footrests
5400 6025
Timo Shower chair
mobile
5400 6035
Timo Shower-toilet chair
mobile + footrests
5400 6040
Cleo Shower chair
self-propelled
5400 6050
Cleo Shower-toilet chair
self-propelled

20 | Instructions for use | Timo & Cleo Shower-toilet chair
Important:
Read these instructions carefully before using the Timo / Cleo!
Date first used . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
User . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Name . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Address . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manufacturer
Lopital Nederland B.V.
Laarakkerweg 9
5061 JR Oisterwijk
T [phone]
F [phone]
www.lopital.com
[email protected]
Notes on symbols
Read the instructions for use
before use.
Note.
All of the aids produced by Lopital
fulfil the following norms:
MDD 93/42 EEG, NEN-EN-ISO 14971, NEN-EN
12183, ISO 17966, ISO 9001:2015, ISO 13485:2016/
C12:2018, NEN-EN 12182, ISO 60601, EN ISO
60601-1-2, EN ISO 60601-1-6, EN ISO 62366,
CAN/CSA 60601, ANSI/AAMI ES 60601-1
