Lovato DMG210 User manual

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 1 / 18
77 DMG210 DMG300 DMG210 DMG300
DMG700 DMG800 DMG700 DMG800
Multimetro digitale Digital multimeter
PROTOCOLLO DI COMUNICAZIONE MODBUS® COMMUNICATION PROTOCOL
MODBUS®
I302I GB 1109

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 2 / 18
PROTOCOLLO MODBUS®
Il multimetro digitale DMG210 supporta i protocolli di
comunicazione Modbus RTU® e Modbus ASCII®
sulla porta seriale RS-485.
Il multimetro digitale DMG300 supporta i protocolli di
comunicazione Modbus RTU® e Modbus ASCII® sui
moduli di espansione:
•EXM 10 11 RS 232
•EXM 10 12 RS485
•EXM 10 20 RS 485 + 2 relè
•EXM 10 10 USB
•EXM 10 13 Ethernet
I multimetri digitali DMG700 e DMG800 supportano i
protocolli di comunicazione Modbus RTU® e Modbus
ASCII® sui moduli di espansione:
•EXP 10 USB
•EXP 11 RS232
•EXP 12 RS485
•EXP 13 Ethernet
Grazie a questa funzione e’ possibile leggere lo stato
degli apparecchi e controllare gli stessi tramite il
software di controllo remoto dedicato (DMK remote
control ), software di supervisione standard forniti da
terze parti (SCADA) oppure tramite apparecchiature
dotate di interfaccia Modbus® quali PLC e terminali
intelligenti.
IMPOSTAZIONE DEI PARAMETRI
Per configurare il protocollo Modbus®, accedere al
SETUP MENU e selezionare il menu M07.
Solo per i multimetri digitali DMG300,DMG700 e
DMG800 è possibile configurare 2 moduli di
espansione.
MENU P7 – COMUNICAZIONE SERIALE
Il primo valore della colonna PAR si riferisca al
DMG300, DMG700 e DMG800, il secondo valore al
DMG210.
PAR Funzione Range Default
P07.n.01
P07.01
Indirizzo 1 ..245 1
P07.n.02
P07.02
Velocità
RS-232
(baud)
1200
2400
4800
9600
19200
38400
9600
baud
P07.n.03
P07.03
Formato dati 8 bit Nessuna
8 bit Dispari
8 bit Pari
7 bit Dispari
7 bit Pari
8 bit
Nessuna
P07.n.04
P7.04
Stop bit 1
2
1
P7.n.05
P07.05
Protocollo Modbus RTU
Modbus ASCII
Modbus
RTU
Solo DMG 300, DMG700 e DMG800.
Per il modulo di espansione EXM 10 13 e EXP 13 (
Ethernet ) esistono altri tre menu.
PAR Funzione Range Default
P07.x.06 Indirizzo IP 000.000.000.000
255.255.255.255
000.000.000.000
P07.x.07 Subnet
MASK
000.000.000.000
255.255.255.255
000.000.000.000
P07.x.08 TCP-IP
Port
0 - 9999 1001
MODBUS® PROTOCOL
The digital multimeter DMG210 supports the
communication protocols Modbus RTU® and
Modbus ASCII® on the RS-485 serial port.
The digital multimeter DMG300 supports the
communication protocols Modbus RTU® and
Modbus ASCII® on the expansion modules:
•EXM 10 11 RS 232
•EXM 10 12 RS485
•EXM 10 20 RS 485 + 2 relè
•EXM 10 10 USB
•EXM 10 13 Ethernet
The digital multimeters DMG700 and DMG800
support the communication protocols Modbus
RTU® and Modbus ASCII® on the expansion
modules:
•EXP 10 USB
•EXP 11 RS232
•EXP 12 RS485
•EXP 13 Ethernet
Using this function it is possible to read the device
status and to control the units through the dedicated
Remote control software (DMK remote control),
third-party supervision software (SCADA) or through
other intelligent devices supporting Modbus®, like
PLCs.
PARAMETER SETTING
To configure the Modbus® protocol, enter SETUP
MENU and choose the M07 menu:
For digital multimeters DMG300, DMG700 and
DMG800 it is possible to configure 2 different
expansion modules.
MENU P7 – SERIAL COMMUNICATION
The first value of PAR column is for DMG300,
DMG700 and DMG800 the second value is for
DMG210.
PAR Function Range Default
P07.n.01
P07.01
Address 1 ..245 1
P07.n.02
P07.02
RS-232
Baud
Rate
1200
2400
4800
9600
19200
38400
9600
baud
P07.n.03
P07.03
Data
format
8 bit None
8 bit Odd
8 bit Even
7 bit Odd
7 bit Even
8 bit
None
P07.n.04
P07.04
Stop bit 1
2
1
P07.n.05
P07.05
Protocol Modbus RTU
Modbus ASCII
Modbus
RTU
ONLY DMG 300, DMG700 and DMG800
For expansion module EXM 10-13 and EXP 13
(Ethernet), there are another three menus.
PAR Function Range Default
P07.x.06 Address IP 000.000.000.000
255.255.255.255
000.000.000.000
P07.x.07 Subnet
MASK
000.000.000.000
255.255.255.255
000.000.000.000
P07.x.08 TCP-IP
Port
0 - 9999 1001

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 3 / 18
PROTOCOLLO MODBUS® RTU
Quando si utilizza il protocollo Modbus® RTU, la
struttura del messaggio di comunicazione è così
costituita:
T1
T2
T3
Indirizzo
( 8 bit)
Funzione
(8 bit)
Dati
(N x 8 bit)
CRC
(16 bit)
T1
T2
T3
•Il campo Indirizzo contiene l’indirizzo dello
strumento slave cui il messaggio viene inviato.
•Il campo Funzione contiene il codice della funzione
che deve essere eseguita dallo slave.
•Il campo Dati contiene i dati inviati allo slave o
quelli inviati dallo slave come risposta ad una
domanda.
•Per il DMG, la lunghezza massima consentita per il
campo dati e’ di 60 registri da 16 bit (120 bytes).
•Il campo CRC consente sia al master che allo slave
di verificare se ci sono errori di trasmissione.
Questo consente, in caso di disturbo sulla linea di
trasmissione, di ignorare il messaggio inviato per
evitare problemi sia dal lato master che slave.
•La sequenza T1 T2 T3 corrisponde al tempo
durante il quale non devono essere scambiati dati sul
bus di comunicazione, per consentire agli strumenti
collegati di riconoscere la fine di un messaggio e
l’inizio del successivo. Questo tempo deve essere
pari a 3.5 caratteri.
Il DMG misura il tempo trascorso tra la ricezione di
un carattere e il successivo e se questo tempo
supera quello necessario per trasmettere 3.5
caratteri, riferiti al baud rate impostato, il prossimo
carattere viene considerato l’inizio di un nuovo
messaggio.
FUNZIONI MODBUS®
Le funzioni disponibili sono:
03 = Read input
register
Consente la lettura delle
misure disponibili nel DMG
04 = Read input
register
Consente la lettura delle
misure disponibili nel DMG.
06 = Preset single
register
Permette la scrittura dei
parametri
07 = Read exception Permette di leggere lo stato
dell’ apparecchio
10 = Preset multiple
register
Permette la scrittura di più
parametri
17 = Report slave ID
Permette di leggere
informazioni relative all’
apparecchio
Per esempio, se si vuole leggere dal DMG con
indirizzo 01 il valore della potenza attiva L2 che si
trova alla locazione 22 (16 Hex), il messaggio da
spedire è il seguente:
01 04 00 15 00 02 60 0F
Dove:
01= indirizzo slave
04 = funzione di lettura locazione
00 15 = indirizzo della locazione diminuito di
un’unità, contenete il valore della potenza attiva L2
00 02 = numero di registri da leggere a partire
dall’indirizzo 22
60 EF = checksum CRC
La risposta del DMG è la seguente:
01 04 04 00 01 FB 00 E9 74
Dove:
01= indirizzo del DMG (Slave 01)
04 = funzione richiesta dal Master
04 = numero di byte inviati dal DMG
00 01 FB 00 = valore esadecimale potenza attiva L2
= 129792 = 1.29792 KW
E9 74 = checksum CRC
MODBUS® RTU PROTOCOL
If one selects the Modbus® RTU protocol, the
communication message has the following
structure:
T1
T2
T3
Address
( 8 bit)
Function
(8 bit)
Data
(N x 8 bit)
CRC
(16 bit)
T1
T2
T3
•The Address field holds the serial address of the
slave destination device.
•The Function field holds the code of the function
that must be executed by the slave.
•The Data field contains data sent to the slave or
data received from the slave in response to a query.
•For the DMG, the maximum length for the data
field is of 60 16-bit registers (120 bytes).
•The CRC field allows the master and slave
devices to check the message integrity. If a
message has been corrupted by electrical noise or
interference, the CRC field allows the devices to
recognize the error and thereby to ignore the
message.
•The T1 T2 T3 sequence corresponds to a time in
which data must not be exchanged on the
communication bus to allow the connected devices
to recognize the end of one message and the
beginning of another. This time must be at least 3.5
times the time required to send one character.
The DMG measures the time that elapses from the
reception of one character and the following. If this
time exceeds the time necessary to send 3.5
characters at the selected baudrate, then the next
character will be considered as the first of a new
message.
MODBUS® FUNCTIONS
The available functions are:
03 = Read input
register
Allows to read the DMG
measures.
04 = Read input
register
Allows to read the DMG
measures.
06 = Preset single
register Allows writing parameters
07 = Read exception Allows to read the device
status
10 = Preset multiple
register
Allows writing several
parameters
17 = Report slave ID
Allows to read information
about the device.
For instance, to read the value of active power of
line L2 , which resides at location 22 (16 Hex) from
the DMG with serial address 01, the message to
send is the following:
01 04 00 15 00 02 60 0F
Whereas:
01= slave address
04 = Modbus® function ‘Read input register’
00 15 = Address of the required register (active
power L2) decreased by one
00 02 = Number of registers to be read beginning
from address 22
60 EF = CRC Checksum
The DMG answer is the following:
01 04 04 00 01 FB 00 E9 74
Where:
01 = DMG address (Slave 01)
04 = Function requested by the master
04 = Number of bytes sent by the DMG
00 01 FB 00 = Hex value of the active power
L2=129792 = 1.29792 KW
E9 74 = CRC checksum

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 4 / 18
FUNZIONE 04: READ INPUT REGISTER
La funzione 04 permette di leggere una o più
grandezze consecutive in memoria. L’indirizzo di
ciascuna grandezza e’ indicato nelle Tabelle 2-4
riportate nelle ultime pagine del presente manuale.
Come da standard Modbus®, l’indirizzo specificato
nel messaggio va diminuito di 1 rispetto a quello
effettivo riportato nella tabella.
Se l’indirizzo richiesto non è compreso nella tabella o
il numero di registri richiesti è maggiore di 60 il DMG
ritorna un messaggio di errore ( vedi tabella errori).
Richiesta Master:
Indirizzo slave 08h
Funzione 04h
MSB Indirizzo registro 00h
LSB Indirizzo registro 0Fh
MSB Numero registri 00h
LSB Numero registri 08h
MSB CRC C1h
LSB CRC 56h
Nell’esempio vengono richiesti ,allo slave numero 8,
8 registri consecutivi a partire dall’indirizzo 10h.
Quindi vengono letti i registri dall’ 10h al 17h.
Il comando termina sempre con il valore di checksum
CRC.
Risposta Slave:
Indirizzo slave 08h
Funzione 04h
Numero di byte 10h
MSB Dato 10h 00h
LSB Dato 10h 00h
--------------------------------------------------- ----
MSB Dato 17h 00h
LSB Dato 17h 00h
MSB CRC 5Eh
LSB CRC 83h
La risposta è composta sempre dall’indirizzo dello
slave, dalla funzione richiesta dal Master e dai dati
dei registri richiesti. La risposta termina sempre con il
valore di checksum CRC.
FUNCTION 04: READ INPUT REGISTER
The Modbus® function 04 allows to read one or
more consecutive registers from the slave memory.
The address of each measure is given in the tables
2-4 on the final pages of this manual.
As for Modbus® standard, the address in the query
message must be decreased by one from the
effective address reported in the table.
If the measure address is not included in the table
or the number of requested registers exceeds 60,
the DMG will return an error code (see error table).
Master query:
Slave address 08h
Function 04h
MSB address 00h
LSB address 0Fh
MSB register number 00h
LSB register number 08h
MSB CRC C1h
LSB CRC 56h
In the above example, slave 08 is requested for 8
consecutive registers beginning with address 10h.
Thus, registers from 10h to 17h will be returned. As
usual, the message ends with the CRC checksum.
Slave response:
Slave address 08h
Function 04h
Byte number 10h
MSB register 10h 00h
LSB register 10h 00h
--------------------------------------------------- ----
MSB register 17h 00h
LSB register 17h 00h
MSB CRC 5Eh
LSB CRC 83h
The response is always composed of the slave
address, the function code requested by the master
and the contents of the requested registers. The
answer ends with the CRC.

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 5 / 18
FUNZIONE 06: PRESET SINGLE REGISTER
Questa funzione permette di scrivere nei registri.
Essa puo’ essere utilizzata solo con i registri di
indirizzo superiore a 1000 Hex. E’ possibile ad
esempio impostare i parametri del setup. Qualora il
valore impostato non rientri nel valore minimo e
massimo della tabella il DMG risponderà con un
messaggio di errore. Se viene richiesto un parametro
ad un indirizzo inesistente verrà risposto con un
messaggio di errore. L’indirizzo ed il range valido per
i vari parametri può essere trovato nelle Tabelle 5, 6
e 7.
Richiesta Master:
Indirizzo slave 08h
Funzione 06h
MSB Indirizzo registro 2Fh
LSB Indirizzo registro 0Fh
MSB Dato 00h
LSB Dato 0Ah
MSB CRC 31h
LSB CRC 83h
Risposta Slave:
La risposta è un eco della domanda, cioè viene
inviato al master l’indirizzo del dato da modificare e il
nuovo valore del parametro.
FUNZIONE 07: READ EXCEPTION STATUS
Tale funzione permette di leggere lo stato in cui si
trova il commutatore di linea.
Richiesta Master:
Indirizzo slave 08h
Funzione 07h
MSB CRC 47h
LSB CRC B2h
La tabella seguente riporta il significato del byte
inviato dal DMG come risposta:
BIT SIGNIFICATO
0 Checksum corretto
1
2
3
4
5
6
7
FUNZIONE 17: REPORT SLAVE ID
Questa funzione permette di identificare il tipo di
multimetro.
Richiesta Master.
Indirizzo slave 08h
Funzione 11h
MSB CRC C6h
LSB CRC 7Ch
FUNCTION 06: PRESET SINGLE REGISTER
This function allows to write in the registers.
It can be used only with registers with address
higher than 1000 Hex. For instance, it is possible to
change setup parameters. If the value is not in the
correct range, the DMG will answer with an error
message. In the same way, if the parameter
address is not recognised, the DMG will send an
error response.
The address and the valid range for each parameter
are indicated in Tables 5, 6 and 7.
Master message:
Indirizzo slave 08h
Funzione 06h
MSB Indirizzo registro 2Fh
LSB Indirizzo registro 0Fh
MSB Dato 00h
LSB Dato 0Ah
MSB CRC 31h
LSB CRC 83h
Slave response:
The slave response is an echo to the query, that is
the slave sends back to the master the address and
the new value of the variable.
FUNCTION 07: READ EXCEPTION STATUS
This function allows to read the status of the
automatic transfer switch.
Master query:
Slave address 08h
Function 07h
MSB CRC 47h
LSB CRC B2h
The following table gives the meaning of the status
byte sent by the DMG as answer:
BIT MEANING
0 Correct checksum
1
2
3
4
5
6
7
FUNZIONE 17: REPORT SLAVE ID
This function allows to identify the multimeter type.
Master query.
Slave address 08h
Function 11h
MSB CRC C6h
LSB CRC 7Ch

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 6 / 18
Risposta Slave:
Indirizzo slave 08h
Funzione 11h
Contatore bytes 04 h
Dato 1 (Tipo) n82h
Dato 2 (Revisione software) 04h
Dato 3 (Revisione hardware) 00h
Dato 4 (Revisione parametri) 01h
MSB CRC …h
LSB CRC …h
n79h = DMG210, 82h = DMG300, AAh DMG700,
B4 = DMG800
ERRORI
Nel caso lo slave riceva un messaggio errato,
segnala la condizione al master rispondendo con un
messaggio composto dalla funzione richiesta in OR
con 80 Hex, seguita da un codice di errore.
Nella seguente tabella vengono riportati i codici di
errore inviati dallo slave al master:
TABELLA 1: CODICI ERRORE
COD ERRORE
01 Funzione non valida
02 Indirizzo registro illegale
03 Valore del parametro fuori range
04 Impossibile effettuare operazione
06 Slave occupato, funzione
momentaneamente non disponibile
FUNZIONE 16: PRESET MULTIPLE REGISTER
Questa funzione permette di modificare più parametri
consecutivamente o parametri composti da più di 2
byte. L’indirizzo ed il range valido per i vari parametri
possono essere trovati nella Tabella 4.
Richiesta Master:
Indirizzo slave 08h
Funzione 10h
MSB Indirizzo registro 20h
LSB Indirizzo registro 01h
MSB Numero registri 00h
LSB Numero registri 02h
MSB Dato 00h
LSB Dato 00h
MSB Dato 00h
LSB Dato 00h
MSB CRC 85h
LSB CRC 3Eh
Risposta Slave:
Indirizzo slave 08h
Funzione 10h
MSB Indirizzo registro 20h
LSB Indirizzo registro 01h
MSB Numero byte 00h
LSB Numero byte 02h
MSB CRC 1Bh
LSB CRC 51h
Slave response:
Slave address 08h
Function 11h
Byte count 04 h
Data 01 –Typen82h
Data 02 – (Sw revision) 04h
Data 03 – (Hardware revision) 00h
Data 04 – (Parameter revision) 01h
MSB CRC …h
LSB CRC …h
n79h = DMG210, 82h = DMG300, AAh DMG700,
B4 = DMG800
ERRORS
In case the slave receives an incorrect message, it
answers with a massage composed by the queried
function ORed with 80 Hex, followed by an error
code byte.
In the following table are reported the error codes
sent by the slave to the master:
TABLE 1: ERROR CODES
CODE ERROR
01 Invalid function
02 Invalid address
03 Parameter out of range
04 Function execution impossible
06 Slave busy, function momentarily not
available
FUNZIONE 16: PRESET MULTIPLE REGISTER
This function allows to modify multiple parameters
with a single message, or to preset a value longer
than one register. The address and the valid range
for each parameter are stated in Table 4.
Master message:
Slave address 08h
Function 10h
MSB register address 20h
LSB register address 01h
MSB register number 00h
LSB register number 02h
MSB data 00h
LSB data 00h
MSB data 00h
LSB data 00h
MSB CRC 85h
LSB CRC 3Eh
Slave response:
Slave address 08h
Function 10h
MSB register address 20h
LSB register address 01h
MSB byte number 00h
LSB byte number 02h
MSB CRC 1Bh
LSB CRC 51h

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 7 / 18
PROTOCOLLO MODBUS® ASCII
Il protocollo Modbus® ASCII viene utilizzato
normalmente nelle applicazioni che richiedono di
comunicare via modem.
Le funzioni e gli indirizzi disponibili sono gli stessi
della versione RTU, ma i caratteri trasmessi sono in
ASCII e la terminazione del messaggio non e’
effettuata a tempo ma con dei caratteri di ritorno a
capo.
Se si seleziona il parametro P7.x.05 o P7.05 o come
protocollo Modbus® ASCII, la struttura del
messaggio di comunicazione sulla relativa porta di
comunicazione è così costituita:
:
Indirizzo
2 chars
Funzione
2 chars
Dati
(N chars)
LRC
2 chars
CR
LF
•Il campo Indirizzo contiene l’indirizzo dello
strumento slave cui il messaggio viene inviato.
•Il campo Funzione contiene il codice della funzione
che deve essere eseguita dallo slave.
•Il campo Dati contiene i dati inviati allo slave o
quelli inviati dallo slave come risposta ad una
domanda. La massima lunghezza consentita e’ di 60
registri consecutivi.
•Il campo LRC consente sia al master che allo
slave di verificare se ci sono errori di trasmissione.
Questo consente, in caso di disturbo sulla linea di
trasmissione, di ignorare il messaggio inviato per
evitare problemi sia dal lato master che slave.
•Il messaggio termina sempre con i caratteri di
controllo CRLF (0D 0A).
Esempio:
Per esempio, se si vuole leggere dal DMG con
indirizzo 8 il valore della corrente di fase L3
equivalente che si trova alla locazione 12 (0C Hex), il
messaggio da spedire è il seguente:
: 08 04 00 0B 00 02 E7 CRLF
Dove:
: = ASCII 3Ah = Delimitatore inizio messaggio
08 = indirizzo slave.
04 = funzione di lettura locazione.
00 0B = indirizzo della locazione diminuito di un’unità,
contenente il valore della corrente di fase L3
00 02 = numero di registri da leggere a partire
dall’indirizzo 04.
E7 = checksum LRC.
CRLF = ASCII 0Dh 0Ah = delimitatore fine
messaggio
La risposta del DMG è la seguente:
: 08 04 04 00 00 A8 AE 9B CR
LF
Dove:
: = ASCII 3Ah = Delimitatore inizio messaggio
08 = indirizzo dell’ ATL (Slave 08).
04 = funzione richiesta dal Master.
04 = numero di byte inviati dallo slave.
00 00 A8 AE = valore esadecimale della corrente di
fase L3 = 4.3182 A.
9B = checksum LRC.
CRLF = ASCII 0Dh 0Ah = delimitatore fine
messaggio
MODBUS® ASCII PROTOCOL
The Modbus® ASCII protocol is normally used in
application that require to communicate through a
couple of modems.
The functions and addresses available are the same
as for the RTU version, but the transmitted
characters are in ASCII and the message end is
delimited by Carriage return/ Line Feed instead of a
transmission pause.
If one selects the parameter P7.x.05 or P7.05 as
Modbus® ASCII protocol, the communication
message on the correspondent communication port
has the following structure:
:
Address
(2 chars)
Function
(2 chars)
Dates
(N chars)
LRC
(2
chars)
CR
LF
•The Address field holds the serial address of the
slave destination device.
•The Function field holds the code of the function
that must be executed by the slave.
•The Data field contains data sent to the slave or
data received from the slave in response to a query.
The maximum allowable length is of 60 consecutive
registers.
•The LRC field allows the master and slave
devices to check the message integrity. If a
message has been corrupted by electrical noise or
interference, the LRC field allows the devices to
recognize the error and thereby ignore the
message.
•The message terminates always with CRLF
control character (0D 0A).
Example:
For instance, to read the value of the current phase
L3, which resides at location 12 (0C Hex) from the
slave with serial address 08, the message to send is
the following:
: 08 04 00 0B 00 02 E7 CRLF
Whereas:
: = ASCII 3Ah message start delimiter
08 = slave address
04 = Modbus® function ‘Read input register’
00 0B = Address of the required register (L3 current
phase ) decreased by one
00 02 = Number of registers to be read beginning
from address 04
E7= LRC Checksum
CRLF = ASCII 0Dh 0Ah = Message end delimiter
The DMG answer is the following:
: 08 04 04 00 00 A8 AE 9B CR
LF
Whereas:
: = ASCII 3Ah message start delimiter
08 = Multimeter address (Slave 08)
04 = Function requested by the master
04 = Number of bytes sent by the multimeter
00 00 A8 AE = Hex value of the current phase of L3
(= 4.3182 A.)
9B = LRC checksum
CRLF = ASCII 0Dh 0Ah = Message end delimiter

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 8 / 18
Algoritmo di calcolo del CRC
CRC calculation algorithm
CALCOLO DEL CRC (CHECKSUM per RTU)
Esempio di calcolo:
Frame = 0207h
Inizializzazione CRC 1111 1111 1111 1111
Carica primo byte 0000 0010
Esegue xor con il primo 1111 1111 1111 1101
Byte della frame
Esegue primo shift a dx 0111 1111 1111 1110 1
Carry=1,carica polinomio 1010 0000 0000 0001
Esegue xor con il 1101 1111 1111 1111
polinomio
Esegue secondo shift dx 0110 1111 1111 1111 1
Carry=1,carica polinomio 1010 0000 0000 0001
Esegue xor con il 1100 1111 1111 1110
polinomio
Esegue terzo shift 0110 0111 1111 1111 0
Esegue quarto shift 0011 0011 1111 1111 1
Carry=1, carica polinomio 1010 0000 0000 0001
Esegue xor con il 1001 0011 1111 1110
Polinomio
Eseque quinto shift dx 0100 1001 1111 1111 0
Eseque sesto shift dx 0010 0100 1111 1111 1
Carry=1, carica polinomio 1010 0000 0000 0001
Esegue xor con polinomio 1000 0100 1111 1110
Esegue settimo shift dx 0100 0010 0111 1111 0
Esegue ottavo shift dx 0010 0001 0011 1111 1
Carry=1, carica polinomio 1010 0000 0000 0001
Carica secondo byte 0000 0111
della frame
Esegue xor con il 1000 0001 0011 1001
Secondo byte della frame
Esegue primo shift dx 0100 0000 1001 1100 1
Carry=1, carica polinomio 1010 0000 0000 0001
Esegue xor con il 1110 0000 1001 1101
polinomio
Esegue secondo shift dx 0111 0000 0100 1110 1
Carry=1, carica polinomio 1010 0000 0000 0001
Esegue xor con il 1101 0000 0100 1111
polinomio
Esegue terzo shift dx 0110 1000 0010 0111 1
Carry=1, carica polinomio 1010 0000 0000 0001
Esegue xor con il 1100 1000 0010 0110
polinomio
Esegue quarto shift dx 0110 0100 0001 0011 0
Esegue quinto shift dx 0010 0100 0000 1001 1
Carry=1, carica polinomio 1010 0000 0000 0001
Esegue xor con il 1001 0010 0000 1000
polinomio
Esegue sesto shift dx 0100 1001 0000 0100 0
Esegue settimo shift dx 0010 0100 1000 0010 0
Esegue ottavo shift dx 0001 0010 0100 0001 0
Risultato CRC 0001 0010
0100 0001
12h 41h
Nota: Il byte 41h viene spedito per primo (anche se
e’ il LSB), poi viene trasmesso 12h.
CALCOLO LRC (CHECKSUM per ASCII)
Esempio di calcolo:
Indirizzo 01 00000010
Funzione 04 00000100
Start address hi. 00 00000000
Start address lo. 00 00000000
Numero registri 08 00001000
Somma 00001100
Complemento a 1 11110011
+ 1 00000001
Complemento a 2 11110100
Risultato LRC F4
CRC CALCULATION (CHECKSUM for RTU)
Example of CRC calculation:
Frame = 0207h
CRC initialization 1111 1111 1111 1111
Load the first byte 0000 0010
Execute xor with the first 1111 1111 1111 1101
Byte of the frame
Execute 1st right shift 0111 1111 1111 1110 1
Carry=1,load polynomial 1010 0000 0000 0001
Execute xor with the 1101 1111 1111 1111
polynomial
Execute 2nd right shift 0110 1111 1111 1111 1
Carry=1,load polynomial 1010 0000 0000 0001
Execute xor with the 1100 1111 1111 1110
polynomial
Execute 3rd right shift 0110 0111 1111 1111 0
Execute 4th right shift 0011 0011 1111 1111 1
Carry=1,load polynomial 1010 0000 0000 0001
Execute xor with the 1001 0011 1111 1110
polynomial
Execute 5th right shift 0100 1001 1111 1111 0
Execute 6th right shift 0010 0100 1111 1111 1
Carry=1,load polynomial 1010 0000 0000 0001
Execute xor with the 1000 0100 1111 1110
polynomial
Execute 7th right shift 0100 0010 0111 1111 0
Execute 8th right shift 0010 0001 0011 1111 1
Carry=1,load polynomial 1010 0000 0000 0001
Load the second byte 0000 0111
of the frame
Execute xor with the 1000 0001 0011 1001
Second byte of the frame
Execute 1st right shift 0100 0000 1001 1100 1
Carry=1,load polynomial 1010 0000 0000 0001
Execute xor with the 1110 0000 1001 1101
polynomial
Execute 2nd right shift 0111 0000 0100 1110 1
Carry=1,load polynomial 1010 0000 0000 0001
Execute xor with the 1101 0000 0100 1111
polynomial
Execute 3rd right shift 0110 1000 0010 0111 1
Carry=1,load polynomial 1010 0000 0000 0001
Execute xor with the 1100 1000 0010 0110
polynomial
Execute 4th right shift 0110 0100 0001 0011 0
Execute 5th right shift 0010 0100 0000 1001 1
Carry=1,load polynomial 1010 0000 0000 0001
Execute xor with the 1001 0010 0000 1000
polynomial
Execute 6th right shift 0100 1001 0000 0100 0
Execute 7th right shift 0010 0100 1000 0010 0
Execute 8th right shift 0001 0010 0100 0001 0
CRC Result 0001 0010
0100 0001
12h 41h
Note: The byte 41h is sent first(even if it is the
LSB), then12h is sent.
LRC CALCULATION (CHECKSUM for ASCII)
Example of LRC calculation:
Address 01 00000010
Function 04 00000100
Start address hi. 00 00000000
Start address lo. 00 00000000
Number of registers 08 00001000
Sum 00001100
1. complement 11110011
+ 1 00000001
2. complement 11110100
LRC result F4
CRC xor BYTE = CRC
n = 0
CRC right shift
carry over
CRC xor POLY = CRC
n = n + 1
next BYTE
end message
End
n > 7
Hex FFFF = CRC
no
no
yes
yes

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 9 / 18
TABELLA 2: TABLE 2:
MISURE FORNITE DAL PROTOCOLLO DI COMUNICAZIONE MEASURES SUPPLIED BY SERIAL COMMUNICATION PROTOCOL
(Utilizzabili con funzioni 03 e 04) (To be used with functions 03 and 04)
Indirizzo
Address WORDS MISURA MEASURE UNITA’ UNIT
FORMATO
FORMAT
DMG
210
DMG
300
DMG
700
DMG
800
MISURA ISTANTANEA MEASURE ISTANTANEOUS
0002H 2 Tensione Di Fase L1 L1 Phase Voltage V/100 Unsigned long ●●●●
0004H 2 Tensione Di Fase L2 L2 Phase Voltage V/100 Unsigned long ●●●●
0006H 2 Tensione Di Fase L3 L3 Phase Voltage V/100 Unsigned long ●●●●
0008H 2 Corrente Di Fase L1 L1 Current A/10000 Unsigned long ●●●●
000AH 2 Corrente Di Fase L2 L2 Current A/10000 Unsigned long ●●●●
000CH 2 Corrente Di Fase L3 L3 Current A/10000 Unsigned long ●●●●
000EH 2 Tensione L1-L2 L1-L2 Voltage V/100 Unsigned long ●●●●
0010H 2 Tensione L2-L3 L2-L3 Voltage V/100 Unsigned long ●●●●
0012H 2 Tensione L3-L1 L3-L1 Voltage V/100 Unsigned long ●●●●
0014H 2 Potenza Attiva L1 L1 Active Power W/100 Signed long ●●●●
0016H 2 Potenza Attiva L2 L2 Active Power W/100 Signed long ●●●●
0018H 2 Potenza Attiva L3 L3 Active Power W/100 Signed long ●●●●
001AH 2 Potenza Reattiva L1 L1 Reactive Power Var/100 Signed long ●●●●
001CH 2 Potenza Reattiva L2 L2 Reactive Power Var/100 Signed long ●●●●
001EH 2 Potenza Reattiva L3 L3 Reactive Power Var/100 Signed long ●●●●
0020H 2 Potenza Apparente L1 L1 Apparent Power VA/100 Unsigned long ●●●●
0022H 2 Potenza Apparente L2 L2 Apparent Power VA/100 Unsigned long ●●●●
0024H 2 Potenza Apparente L3 L3 Apparent Power VA/100 Unsigned long ●●●●
0026H 2 Fattore Di Potenza L1 L1 Power Factor /10000 Signed long ●●●●
0028H 2 Fattore Di Potenza L2 L2 Power Factor /10000 Signed long ●●●●
002AH 2 Fattore Di Potenza L3 L3 Power Factor /10000 Signed long ●●●●
0032H 2 Frequenza Frequency
Hz/100 210
Hz/1000 300
Hz/1000 700
Hz/1000 800
Unsigned long ●●●●
0034H 2 Tensione Di Fase Equivalente Eqv. Phase Voltage V/100 Unsigned long ●●●●
0036H 2 Tensione Di Linea Equivalente Eqv. Phase-To-Phase Voltage V/100 Unsigned long ●●●●
0038H 2 Corrente Equivalente Eqv. Current A/10000 Unsigned long ●●●●
003AH 2 Potenza Attiva Equivalente Eqv. Active Power W/100 Signed long ●●●●
003CH 2 Potenza Reattiva Equivalente Eqv. Reactive Power Var/100 Signed long ●●●●
003EH 2 Potenza Apparente Equivalente Eqv. Apparent Power VA/100 Unsigned long ●●●●
0040H 2 Fattore Di Potenza Equivalente Eqv Power Factor /10000 Signed long ●●●●
0042H 2 Asimmetria Tensione Fase-Fase Asymmetriy Phase-Phase Voltage %/100 Unsigned long ●●●●
0044H 2 Asimmetria Tensione Fase-Neutro Asymmetriy Phase-Neural Voltage %/100 Unsigned long ●●●●
0046H 2 Asimmetrica Corrente di Neutro Asymmetriy Neutral Current %/100 Unsigned long ●●●●
0048H 2 Corrente di Neutro Neutral Current A/10000 Unsigned long ●●●●
0054H 2 Thd Tensione L1 Thd L1 Voltage %/100 Unsigned long ●●●●
0056H 2 Thd Tensione L2 Thd L2 Voltage %/100 Unsigned long ●●●●
0058H 2 Thd Tensione L3 Thd L3 Voltage %/100 Unsigned long ●●●●
005AH 2 Thd Corrente L1 Thd L1 Current %/100 Unsigned long ●●●●
005CH 2 Thd Corrente L2 Thd L2 Current %/100 Unsigned long ●●●●
005EH 2 Thd Corrente L3 Thd L3 Current %/100 Unsigned long ●●●●
0060H 2 Thd Tensione L1-2 Thd L1-2 Voltage %/100 Unsigned long ●●●●
0062H 2 Thd Tensione L2-3 Thd L2-3 Voltage %/100 Unsigned long ●●●●
0064H 2 Thd Tensione L3-1 Thd L3-1 Voltage %/100 Unsigned long ●●●●

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 10 / 18
Indirizzo
Address WORDS MISURA MEASURE UNITA’ UNIT
FORMATO
FORMAT
DMG
210
DMG
300
DMG
700
DMG
800
MISURA MASSIMA MEASURE MAXIMUM
0400H 2 Tensione Di Fase L1 L1 Phase Voltage V/100 Unsigned long ●●●●
0402H 2 Tensione Di Fase L2 L2 Phase Voltage V/100 Unsigned long ●●●●
……..
0462H 2 Thd Tensione L3-1 Thd L3-1 Voltage %/100 Unsigned long ●●●
MISURA MINIMA MEASURE MINIMUM
0600H 2 Tensione Di Fase L1 L1 Phase Voltage V/100 Unsigned long ●●●●
0602H 2 Tensione Di Fase L2 L2 Phase Voltage V/100 Unsigned long ●●●●
……..
0662H 2 Thd Tensione L3-1 Thd L3-1 Voltage %/100 Unsigned long ●●●
MISURA MEDIA MEASURE AVARAGE
0800H 2 Tensione Di Fase L1 L1 Phase Voltage V/100 Unsigned long ●●●●
0802H 2 Tensione Di Fase L2 L2 Phase Voltage V/100 Unsigned long ●●●●
……..
0862H 2 Thd Tensione L3-1 Thd L3-1 Voltage %/100 Unsigned long ●●●
MISURA MAX DEMAND MEASURE MAX DEMAND
0A00H 2 Tensione Di Fase L1 L1 Phase Voltage V/100 Unsigned long ●●●●
0A02H 2 Tensione Di Fase L2 L2 Phase Voltage V/100 Unsigned long ●●●●
……..
0A62H 2 Thd Tensione L3-1 Thd L3-1 Voltage %/100 Unsigned long ●●●
0C00H 2 2 Armonica Tensione L1 2 Harmonic L1 Voltage % Unsigned long ●●
0C02H 2 3 Armonica Tensione L1 3 Harmonic L1 Voltage % Unsigned long ●●
………..
0C3AH 2 31 Armonica Tensione L1 31 Harmonic L1 Voltage % Unsigned long ●●
0C40H 2 2 Armonica Tensione L2 2 Harmonic L2 Voltage % Unsigned long ●●
………..
0C7AH 2 31 Armonica Tensione L2 31 Harmonic L2 Voltage % Unsigned long ●●
0C80H 2 2 Armonica Tensione L3 2 Harmonic L3 Voltage % Unsigned long ●●
………..
0CBAH 2 31 Armonica Tensione L3 31 Harmonic L3 Voltage % Unsigned long ●●
0CC0H 2 2 Armonica Corrente L1 2 Harmonic L1 Current % Unsigned long ●●
………..
0CFAH 2 31 Armonica Corrente L1 31 Harmonic L1 Current % Unsigned long ●●
0D00H 2 2 Armonica Corrente L2 2 Harmonic L2 Current % Unsigned long ●●
………..
0D3AH 2 31 Armonica Corrente L2 31 Harmonic L2 Current % Unsigned long ●●
0D40H 2 2 Armonica Corrente L3 2 Harmonic L3 Current % Unsigned long ●●
………..
0D7AH 2 31 Armonica Corrente L3 31 Harmonic L3 Current % Unsigned long ●●
0D80H 2 2 Armonica Tensione L1-L2 2 Harmonic L1-L2 Voltage % Unsigned long ●●
………..
0DBAH 2 31 Armonica Tensione L1-L2 31 Harmonic L1-L2 Voltage % Unsigned long ●●
0DC0H 2 2 Armonica Tensione L2-L3 2 Harmonic L2-L3 Voltage % Unsigned long ●●
………..
0DFAH 2 31 Armonica Tensione L2-L3 31 Harmonic L2- Voltage % Unsigned long ●●
0E00H 2 2 Armonica Tensione L3-L1 2 Harmonic L3-L1 Voltage % Unsigned long ●●
………..
0E3AH 2 31 Armonica Tensione L3-L1 31 Harmonic L3-L1 Voltage % Unsigned long ●●

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 11 / 18
Indirizzo
Address WORDS Misura MEASURE UNITA’ UNIT FORMATO FORMAT DMG
210
DMG
300
DMG
700
DMG
800
1A20H 2 Energia Attiva Importata totale Active Energy Imp. Tot kWh / 100 Unsigned long ●●●●
1A22H 2 Energia Attiva Esportata totale Active Energy Exp. Tot kWh / 100 Unsigned long ●●●●
1A24H 2 Energia Reattiva Importata totale Reactive Energy Imp. Tot kVarh / 100 Unsigned long ●●●●
1A26H 2 Energia Reattiva Esportata totale Reactive Energy Exp. Tot kVarh / 100 Unsigned long ●●●●
1A28H 2 Energia apparente totale Apparent Energy. Tot KVAh / 100 Unsigned long ●●●●
1A2AH 2 Energia Attiva Importata parziale Active Energy Imp. Par kWh / 100 Unsigned long ●●●●
1A2CH 2 Energia Attiva Esportata parziale Active Energy Exp. Par kWh / 100 Unsigned long ●●●●
1A2EH 2 Energia Reattiva Importata
parziale Reactive Energy Imp. Par kVarh / 100 Unsigned long ●●●●
1A30H 2 Energia Reattiva Esportata
parziale Reactive Energy Exp. Par kVarh / 100 Unsigned long ●●●●
1A32H 2 Energia apparente parziale Apparent Energy. Par KVAh / 100 Unsigned long ●●●●
1B4AH 2 Tariffa A Energia Attiva Importata Active Energy Imp. Tariff A kWh / 100 Unsigned long ●●●
1B4EH 2Tariffa A Energia Attiva Esportata Active Energy Exp. Tariff A kWh / 100 Unsigned long ●●●
1B52H 2Tariffa A Energia Reattiva
Importata Reactive Energy Imp. Tariff A kVarh / 100 Unsigned long ●●●
1B56H 2Tariffa A Energia Reattiva
Esportata Reactive Energy Exp. Tariff A kVarh / 100 Unsigned long ●●●
1B5AH 2Tariffa A Energia apparente Apparent Energy Tariff A KVAh / 100 Unsigned long ●●●
1B5EH 2Tariffa B Energia Attiva Importata Active Energy Imp. Tariff B kWh / 100 Unsigned long ●●●
……
1B6EH 2Tariffa B Energia apparente Apparent Energy Tariff B KVAh / 100 Unsigned long ●●●
1B72H 2Tariffa C Energia Attiva Importata Active Energy Imp. Tariff C kWh / 100 Unsigned long ●●●
……….
Unsigned long
1B82H 2Tariffa C Energia apparente Apparent Energy Tariff C KVAh / 100 Unsigned long ●●●
1B86H 2Tariffa D Energia Attiva Importata Active Energy Imp. Tariff D kWh / 100 Unsigned long ●●●
……...
1B96H 2Tariffa D Energia apparente Apparent Energy Tariff D KVAh / 100 Unsigned long ●●●

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 12 / 18
nEsempio
Il valore all’indirizzo 2100H è 0x05 (esadecimale),
= 0x00000101 vuol dire che gli ingressi 1 e 3 sono
attivi.
o
Il bit 0 = l’allarme ritenitivo.
Il bit 1 = l’allarme attivo.
nExample
The value at address 2100H is 0x05 (hexadecimal)
= 0x00000101 means that the inputs 1 and 3 are
active
o
Il bit 0 = latch alarm.
Il bit 1 = alarm active.
Indirizzo
Address WORDS Misura MEASURE UNITA’ UNIT FORMATO FORMAT DMG
210
DMG
300
DMG
700
DMG
800
1D00H 2 Contatore 1 Counter 1 Nr Unsigned long ●●●
1D02H 2 Contatore 2 Counter 2 Nr Unsigned long ●●●
1D04H 2 Contatore 3 Counter 3 Nr Unsigned long ●●●
1D06H 2 Contatore 4 Counter 4 Nr Unsigned long ●●●
2100H 1 OR di tutti gli ingressi OR of all Inputs nUnsigned int ●●●
2101H 1 Ingresso 1 Input 1 bool Unsigned int ●●●
…..
2108H 1 Ingresso 8 Input 8 bool Unsigned int ●●●
2110H 1 OR di tutte le uscite OR of all Outputs nUnsigned int ●●●
2111H 1 Uscite 1 Output 1 bool Unsigned int ●●●
……
2118H 1 Uscite 8 Output 8 bool Unsigned int ●●●
2120H 1 OR di tutti gli allarmi OR of all Alarms nUnsigned int ●●●
2121H 1 Allarme 1 Alarm 1 oUnsigned int ●●●
….
2128H 1 Allarme 8 Alarm 8 oUnsigned int ●●●
2130H 1 OR di tutti i booleani OR of all Boolean nUnsigned int ●●●
2131H 1 Booleano 1 Boolean 1 bool Unsigned int ●●●
…
2138H 1 Booleano 8 Boolean 8 bool Unsigned int ●●●
2140H 1 Tutti i limiti All Limits nUnsigned int ●●●
2141H 1 Limite 1 Limit 1 bool Unsigned int ●●●
…
0148H 1 Limite 8 Limit 8 bool Unsigned int ●●●
4F00H 1 Remoto 1 Remote 1 bool Unsigned int ●●●
….
4F07H 1 Remoto 8 Remote 8 bool Unsigned int ●●●

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 13 / 18
TABELLA 3:
COMANDI
(Utilizzabili con funzione 06)
nATTENZIONE
Dopo aver usato questo comando è preferibile
utilizzare il comando di REBOOT
oATTENZIONE
Dopo avere eseguito questo comando bisogna
eseguire una domanda 4 all’indirizzo 0x1F20, il
significato dei bit della risposta è riportato nella
tabella sottostante.
TABLE 3:
COMMANDS
(To be used with function 06)
nATTENTION
After using of this command it is preferable to
use REBOOT command
oATTENTION
After executing this command, you can use the
query 4 at address 0x1F20; the meaning of the
bits of the response is shown in the table
below.
BIT SIGNIFICATO MEANING
0 Tensione di fase L1 Phase to neutral voltage L1
1 Tensione di fase L2 Phase to neutral voltage L2
2 Tensione di fase L3 Phase to neutral voltage L3
3 Corrente di fase L1 Phase to neutral current L1
4 Corrente di fase L2 Phase to neutral current L2
5 Corrente di fase L3 Phase to neutral current L3
6 Sequenza fase Phase sequence
7 Fase sbilanciata Phase unbalance
8 CT1 invertito Inverted TA1
9 CT2 invertito Inverted TA2
10 CT3 invertito Inverted TA3
11 CT1 su fase L2 TA1 on phase L2
12 CT1 su fase L3 TA1 on phase L3
13 CT2 su fase L1 TA2 on phase L1
14 CT2 su fase L3 TA2 on phase L3
15 CT3 su fase L1 TA3 on phase L1
16 CT3 su fase L2 TA3 on phase L1
INDIRIZZO
ADDRESS
WORDS COMANDO COMMAND VALORE
VALUE
FORMATO
FORMAT
DMG
210
DMG
300
DMG
700
DMG
800
2FF0H 1 Azzera HI –LOW Reset HIGH-LOW 0 Unsigned int ●●●●
2FF0H 1 Azzera Max Demand Reset Max Demand 1 Unsigned int ●●●●
2FF0H 1 Azzera energia parziale Reset Partial Energy 2 Unsigned int ●●●●
2FF0H 1 Azzera contore parziale Reset Partial hour 3 Unsigned int ●●●●
2FF0H 1 Azzera contatori Reset External counter 4 Unsigned int ●●●
2FF0h 1 Azzera tariffe Reset Energy Tariff 5 Unsigned int ●●●
2FF0H 1 Azzera allarmi Reset Alarm 6 Unsigned int ●●●
2FF0H 1 Azzera limiti Reset Limits 7 Unsigned int ●●●
2FF0H 1 Azzera energia totale Reset all Energy counters 11 Unsigned int ●●●●
2FF0H 1 Azzera contaore totale Reset all Hour counters 12 Unsigned int ●●●●
2FF0H 1 Setup a default Parametr’s default n13 Unsigned int ●●●●
2FF0H 1 Salva copia setup Backup parameters n14 Unsigned int ●●●●
2FF0H 1 Ripristina setup Restore parameters n15 Unsigned int ●●●●
2FF0H 1 Test collegamento Wiring Test o16 Unsigned int ●●●●
2FF0H 1 Azzera HI Reset HIGH 100 Unsigned int ●●●●
2FF0H 1 Azzera LOW Reset LOW 200 Unsigned int ●●●●
2F01H 1 Reboot Reboot 1 Unsigned int ●●●●

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 14 / 18
TABELLA 4: TABLE 4:
PARAMETRI SETUP SETUP PARAMETERS
(Utilizzabili con funzioni 04 e 06) (To be used with functions 04 and 06)
CODE MENU MENU MIN MAX DEF WORDS ADDRESS DMG
210
DMG
300
DMG
700
DMG
800
M01 Generale General
P01.01 Primario TA CT primary 1 10000 5 1 5000H ●●●●
P01.02 Secondario TA CT secondary 0 1 1 1 5002H ●●●●
P01.03 Tensione nominale Rated voltage 49 500000 49 2 5004H ●●●●
P01.04 Utilizzo TV Use VT 0 1 0 1 5006H ●●●●
P01.05 Primario TV VT primary 50 500000 100 2 5008H ●●●●
P01.06 Secondario TV VT secondary 50 500 100 1 500AH ●●●●
P01.07 Tipo di collegamento Wiring 0 5 0 1 500CH ●●●●
M02 Utilità Utility
P02.01 Lingua Language 0 4 0 1 5080H ●●●●
P02.02 Contrasto LCD Display contrast 0 50 100 1 5082H
P02.03 Intensità retroilluminazione
display alta High backlight level 10 100 100 1 5084H ●●●●
P02.04 Intensità retroilluminazione
display bassa Low backlight level 10 100 30 1 5086H ●●●●
P02.05 Tempo passaggio a
retroilluminazione bassa Delay to low backl. 5 600 30 1 5088H ●●●●
P02.06 Ritorno a pagina di default Default page return 9 600 60 1 508AH ●●●●
P02.07 Pagina di default Default page 1 32 1 1 508CH ●●●●
P02.08 Sotto-pagina di default Default sub-page 0 13 0 1 508EH ●●●●
P02.09 Tempo di aggiornamento
display Display update time 1 50 5 1 5090H ●●●●
M03 Password Password
P03.01 Abilitazione password Enable passwords 0 1 0 1 5100H ●●●●
P03.02 Password livello utente User level Password 0 9999 1000 1 5102H ●●●●
P03.03 Password livello avanzato Advanced level Password 0 9999 2000 1 5104H ●●●●
M04 Integrazione Integration
P04.01 Modo integrazione Integration mode 0 3 1 1 5180H ●●●●
P04.02 Tempo integ. Potenze Power integration time 1 60 15 1 5182H ●●●●
P04.03 Tempo integ. Correnti Current integration time 1 60 15 1 5184H ●●●●
P04.04 Tempo integ. Tensioni Voltage integration time 1 60 1 1 5186H ●●●
P04.05 Tempo integ. Frequenza Frequency integration time 1 60 1 1 5188H ●●●
M05 Contaore Hour counters
P05.01 Abil . generale contaore Hour counters enable 0 1 1 1 5200H ●●●●
P05.02 Abil contaore parziale Partial hour counter enable 0 4 1 1 5202H ●●●●
P05.03 Numero canale (x) Channel number (x) 1 8 1 1 5204H ●●●
M06 Grafico trend Trend graph
P06.01 Misura per pagina trend Trend graph measure 0 3 1 1 5280H ●●●●
P06.02 Autorange scala Autorange 0 1 1 1 5282H ●●●●
P06.03 Valore fondo scala Full scale value 0 1000 1000 1 5284H ●●●●
P06.04 Moltiplicatore fondo scala Full scale multiplier 0 2 0 1 5286H ●●●●

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 15 / 18
CODE MENU MENU MIN MAX DEF WORDS ADDRESS DMG
210
DMG
300
DMG
700
DMG
800
M07 Coumunicazione Communication
P07.n.01 Indirizzo seriale nodo Serial node address 1 255 1 1 n5300H + (n -1) * 80H ●●●●
P07.n.02 Velocità seriale Serial speed 0 5 3 1 n5302H + (n -1) * 80H ●●●●
P07.n.03 Formato dati Data format 0 4 0 1 n5304H + (n -1) * 80H ●●●●
P07.n.04 Bit di stop Stop bits 0 1 0 1 n5306H + (n -1) * 80H ●●●●
P07.n.05 Protocollo Protocol 0 1 0 1 n5308H + (n -1) * 80H ●●●●
P07.n.06 Indirizzo IP IP address 0 255 0.0.0.0 2 n530AH + (n -1) * 80H ●●●●
P07.n.07 Subnet mask Subnet mask 0 255 0.0.0.0 2 n530CH + (n -1) * 80H ●●●●
P07.n.08 Porta IP IP port 0 9999 1001 1 n530EH + (n -1) * 80H ●●●●
M08 Soglie limite Limit thresholds
P08.n.01 Misura riferimento Reference measure 0 41 0 1 n5400H + (n -1) * 80H ●●●
P08.n.02 Funzione Function 0 2 0 1 n5402H + (n -1) * 80H ●●●
P08.n.03 Soglia superiore Upper threshold -9999 9999 0 1(signed) n5404H + (n -1) * 80H ●●●
P08.n.04 Moltiplicatore Multiplier 0 6 2 1 n5406H + (n -1) * 80H ●●●
P08.n.05 Ritardo Delay 0 6000 0 1
n5408H + (n -1) * 80H ●●●
P08.n.06 Soglia inferiore Lower threshold -9999 9999 0 1(signed) n540AH + (n -1) * 80H ●●●
P08.n.07 Moltiplicatore Multiplier 0 6 2 1 n540CH + (n -1) * 80H ●●●
P08.n.08 Ritardo Delay 0 6000 0 1
n540EH + (n -1) * 80H ●●●
P08.n .09 Stato di riposo Normal status 0 1 0 1 n5410H + (n -1) * 80H ●●●
P08.n .10 Memoria Latch 0 1 0 1 n5412H + (n -1) * 80H ●●●
M09 Allarmi Alarms
P09.n .01 Sorgente allarme Alarm source 0 3 0 1 n5800H + (n -1) * 80H ●●●
P09.n .02 Numero canale (x) Channel number (x) 1 8 1 1 n5802H + (n -1) * 80H ●●●
P09.n .03 Memoria Latch 0 1 0 1 n5804H + (n -1) * 80H ●●●
P09.n .04 Priorità Priority 0 1 0 1 n5806H + (n -1) * 80H ●●●
P09.n .05 Testo Text ALAn 8 n5808H + (n -1) * 80H ●●●
M10 Contatori Counters
P10.n .01 Sorgente conteggio Counter source 0 4 0 1 n5C00H + (n -1) * 80H ●●●
P10.n .02 Numero canale (x) Channel number (x) 1 8 1 1 n5C02H + (n -1) * 80H ●●●
P10.n .03 Moltiplicatore Multiplier 1 1000 1 1 n5C04H + (n -1) * 80H ●●●
P10.n .04 Divisore Divider 1 1000 1 1 n5C06H + (n -1) * 80H ●●●
P10.n .05 Descrizione del
contatore Counter description CNTn 8 n5C08H + (n -1) * 80H ●●●
P10.n .06 Unità di misura Unit of measure Umn 3 n5C10H + (n -1) * 80H ●●●
M11 Impulsi energia Energy Pulse
P11.n .01 Misura sorgente Source measurement 0 5 0 1 n5E00H + (n -1) * 80H ●●●
P11. n.02 Unità conteggio Count unit 0 3 1 1 n5E02H + (n -1) * 80H ●●●
P11. n.03 Durata impulso Pulse duration 10 1000 100 1 n5E04H + (n -1) * 80H ●●●
M12 Logica booleana Boolean Logic
P12.n .01 Operando 1 Operand 1 0 5 0 1 n6080H + (n -1) * 80H ●●●
P12.n .02 Numero canale (x) Channel number (x) 1 8 1 1 n6082H+ (n -1) * 80H ●●●
P12.n .03 Operatore logico 1 Logic operator 1 0 6 0 1 n6084H + (n -1) * 80H ●●●
P12.n .04 Operando 2 Operand 2 0 5 0 1 n6086H + (n -1) * 80H ●●●
P12.n .05 Numero canale (x) Channel number (x) 1 8 1 1 n6088H + (n -1) * 80H ●●●
P12.n .06 Operatore logico 2 Logic operator 2 0 6 0 1 n608AH + (n -1) * 80H ●●●
P12.n .07 Operando 3 Operand 3 0 5 0 1 n608CH + (n -1) * 80H ●●●
P12.n .08 Numero canale (x) Channel number (x) 1 8 1 1 n608EH + (n -1) * 80H ●●●
P12.n .09 Operatore logico 3 Logic operator 3 0 6 0 1 n6090H + (n -1) * 80H ●●●
P12.n .10 Operando 4 Operand 4 0 5 0 1 n6092H + (n -1) * 80H ●●●
P12.n .11 Numero canale (x) Channel number (x) 1 8 1 1 n6094H + (n -1) * 80H ●●●

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 16 / 18
nESEMPIO
•Se si vuole scrivere/leggere il registro STATUS
dell’ingresso 1 (P13.1.02), bisogna utilizzare la
formula:
6482H (n -1) *80H
dove n = 1 quindi:
6482H (1-1) *80H = 6482H
•Se si vuole scrivere/leggere il registro TIME
PULSE del pulse 2 (P11.2.03), bisogna
utilizzare la formula :
5E04H+ (n -1) * 80H
dove n = 2quindi:
5E04H+ (2-1) * 80H = 5E84H
•Se si vuole scrivere/leggere il registro
SOURCE dell’uscita 8 (P14.8.01), bisogna
utilizzare la formula:
6480H + (n -1) *80H
dove n = 8quindi:
6880H + (8-1) * 80H = 6C00H
nEXAMPLE
•If you want to read/write the STATUS register
of input 1 (P13.1.02), you must use the
formula:
6482H (n -1) *80H
where n = 1 thus:
6482H (1-1) *80H = 6482H
•If you want read/write to the TIME PULSE
register of pulse 2 (P11.2.03), you must use
the formula:
5E04H+ (n -1) * 80H
where n = 2thus:
5E04H+ (2-1) * 80H = 5E84H
•If you want to read/write the SOURCE register
of output 8 (P14.8.01), you must use the
formula:
6480H + (n -1) *80H
where n= 8thus:
6880H + (8-1) * 80H = 6C00H
CODE MENU MENU MIN MAX DEF WORDS ADDRESS DMG
210
DMG
300
DMG
700
DMG
800
M13 Ingressi Inputs
P13.n .01 Funzione ingresso Input function 0 5 0 1 n6480H + (n -1) * 80H ●●●
P13.n .02 Stato a riposo Normal status 0 1 0 1 n6482H + (n -1) * 80H ●●●
P13.n .03 Ritardo ON ON delay 0 60000 5 2 n6484H + (n-1) * 80H ●●●
P13.n .04 Ritardo OFF OFF delay 0 60000 5 2 n6486H + (n -1) * 80H ●●●
M14 Uscite Outputs
P14.n .01 Funzione uscita Output function 0 7 0 1 n6880H + (n -1) * 80H ●●●
P14. n.02 Numero canale (x) Channel number (x) 1 8 1 1 n6882H + (n -1) * 80H ●●●
P14. n.03 Stato a riposo Idle status 0 1 0 1 n6884H + (n -1) * 80H ●●●
M15 Pagina Utente Users Pages
P15.n..01 Abilitazione Page enabling 0 1 0 1 n6C80H + (n -1) * 80H ●●●
P15. n.02 Titolo Title PAGn 8 n6C82H + (n -1) * 80H ●●●
P15. n.03 Misura 1 Measurement 1 0 47 0 1 n6C8AH + (n -1) * 80H ●●●
P15. n.04 Misura 2 Measurement 2 0 47 0 1 n6C8CH + (n -1) * 80H ●●●
P15. n.05 Misura 3 Measurement 3 0 47 0 1 n6C8EH + (n -1) * 80H ●●●
P15. n.06 Misura 4 Measurement 4 0 47 0 1 n6C90H + (n -1) * 80H ●●●
M16 Ingressi Analogici Analog Input
P16.n..01 Tipo di ingresso Input type 0 5 0 1 n6E80H + (n -1) * 40H ●
P16. n.02 Valore inizio scala Start of scale value -9999 9999 0 1(signed) n6E82H + (n -1) * 40H ●
P16. n.03 Moltiplicatore Multiplier 0 6 2 1 n6E84H + (n -1) * 40H ●
P16. n.04 Valore fondo scala Full scale value -9999 9999 0 1(signed) n6E86H + (n -1) * 40H ●
P16. n.05 Moltiplicatore Multiplier 0 6 2 1 n6E88H + (n -1) * 40H ●
P16. n.06 Descrizione Description AINn 8 n6E8AH + (n -1) * 40H ●
P16. n.07 Unità Unito of measure UMn 3 n6E92H + (n -1) * 40H ●
M17 Uscite Analogici Analog Outputs
P17.n..01 Tipo di uscita Output type 0 4 0 1 n7080H + (n -1) * 40H ●
P17. n.02 Misura di riferimento Reference measure 0 47 0 1 n7082H + (n -1) * 40H ●
P17. n.03 Valore inizio scala Start of scale value -9999 9999 0 1(signed) n7084H + (n -1) * 40H ●
P17. n.04 Moltiplicatore Multiplier 0 6 2 1 n7086H + (n -1) * 40H ●
P17. n.05 Valore fondo scala Full scale value -9999 9999 0 1(signed) n7088H + (n -1) * 40H ●
P17. n.06 Moltiplicatore Multiplier 0 6 2 1 n708AH + (n -1) * 40H ●

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 17 / 18

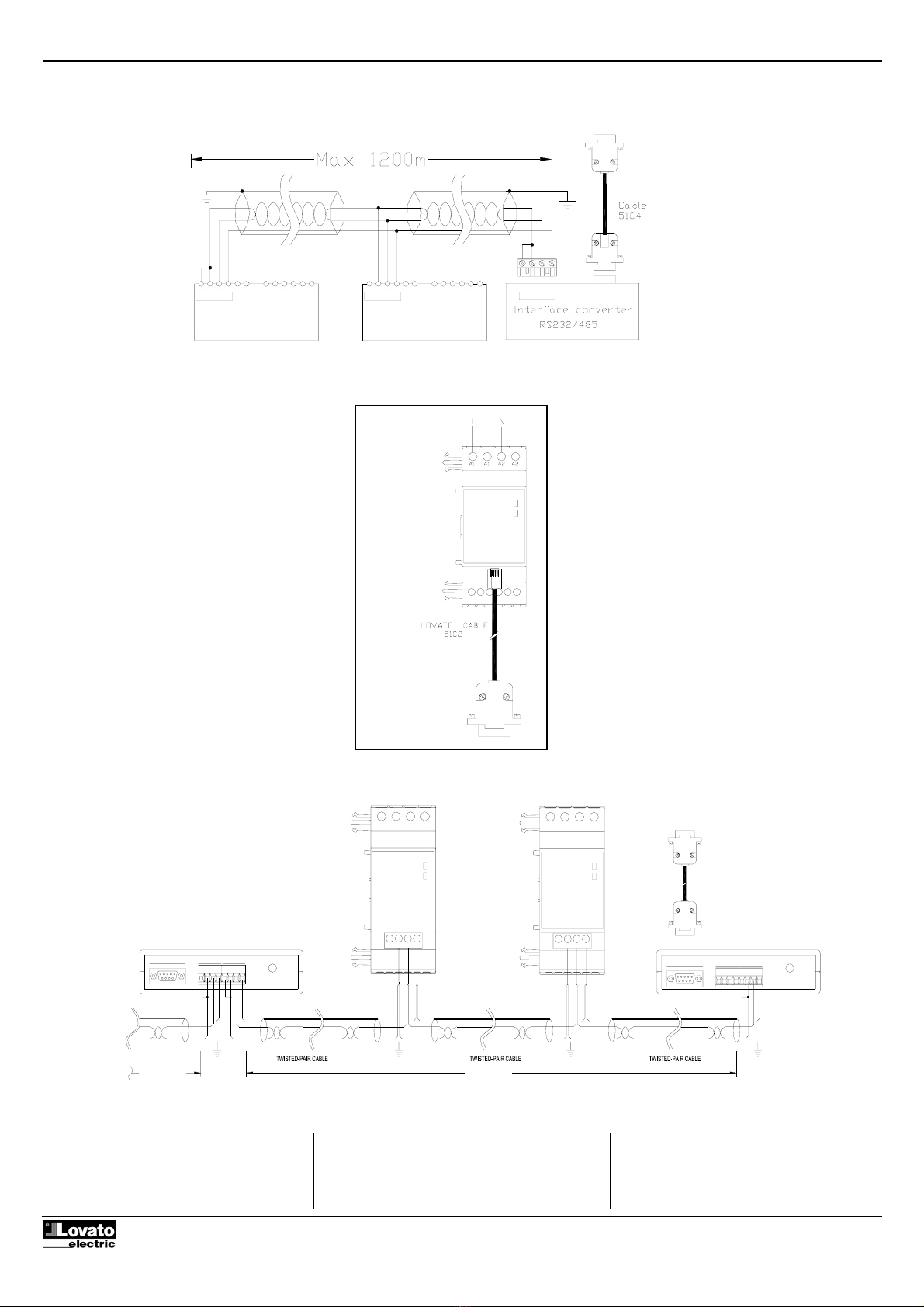

SGABTR
RS485
TR SGAB
PX1
SGBTR A
PC
DMG210 n°31
RS485
DMG210 n°1
Schemi di collegamento Network wiring diagram
•DMG210
•EXM 10 11 RS 232
•EXM 10 12 RS485
•EXM 10 10 USB
•EXM 10 13 Ethernet
•EXP 10 10 USB
•EXP 10 13 Ethernet
Per questi moduli utilizzare un cavo standard.
•EXM 10 10 USB
•EXM 10 13 Ethernet
•EXP 10 10 USB
•EXP 10 13 Ethernet
For this modules use a standard cable.
EXM 10 11
DEVICE 1......30
L MAX = 1200mt
DEVICE 31......60
L MAX = 1200mt
EXM10 ..
SET AS REPEATER
EIA-232 EIA-485/422
TR
B
TR
A
SG
CH2
A B
SG
CH1
PX1
SG
TR BA
EXM10 ..
A1 A1 A2 A2
EXM10 ..
SG
TR A B
EXM10 ..
EIA-232
A1 A1 A2 A2
PC
RS232
RS232/RS485 CONV.
EIA-485/422
CH1
B A
TR
CH2
SG
B
TR
A
SG
PX1
51C4
CABLE

Doc. AHIT101C0208.doc Date: 10/11/2009 P. 18 / 18
•EXP 10 11 RS 232
•EXP 10 12 RS 485
RS232
PC
Cable
51C2
RJ6/6
TR A B SG
EXP10 12 n°1EXP10 12 n°31
SGTR BA
RS485
TR BASG
RS485
PX1
ATR B SG
PC
