LUCCI AIRFUSION CAROLINA User manual

V1.0 - MUTIL–2015-7-21
LUCCI
AIRFUSION CAROLINA
CEILING FAN
INSTALLATION
OPERATION
MAINTENANCE
WARRANTY INFORMATION
CAUTION
READ INSTRUCTIONS CAREFULLY FOR SAFE
INSTALLATION AND FAN OPERATION.

Airfusion Carolina Installation Instructions
2 | P a g e
CONTENTS
GB
Installation instruction manual .......................................................................................... 3
D
Installationsanleitung ........................................................................................................12
F
Guide d’installation............................................................................................................21
E
Manual de instrucciones de instalación.............................................................................30
I
Manuale delle istruzioni di installazione............................................................................39
NL
Installatiehandleiding.........................................................................................................48

Airfusion Carolina Installation Instructions
3 | P a g e
THANK YOU FOR PURCHASING
Thank you for purchasing this quality Lucci product. To ensure correct function and safety, please read
and save all instructions before using the product.
SAFETY PRECAUTIONS
The information contained in the following pages has been prepared to ensure you of trouble-free
operation of your ceiling fan.
1. In Europe: This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have
been given supervision or instruction concerning use of the appliance in a safe way and understand
the hazards involved. Cleaning and maintenance shall not be undertaken by children without
supervision.
2. In Australia: This appliance is not intended for use by young children or infirm persons unless they
are adequately supervised by a responsible person to ensure that they can use the appliance safely.
3. Children should be supervised to ensure that they do not play with the appliance.
4. An all-pole disconnection switch must be incorporated into the fixed wiring, in accordance with local
wiring rules.
WARNING: FOR SAFE USE OT THIS FAN AN ALL-POLE DISCONNECTION SWITCH MUST BE
INCORPORATED INTO THE FIXED WIRING.
This is in accordance with the latest standard AS/NZS3000.
Please note warranty will be void if installed without an all-pole disconnection switch.
5. Do not dispose of electrical appliances as unsorted municipal waste, use separate
collection facilities. Contact your local government for information regarding the collection
systems available. If electrical appliances are disposed of in landfills or dumps, hazardous
substances can leak into the groundwater and get into the food chain, damaging your health and
well-being.
6. The structure to which the fan is to be mounted must be capable of supporting a weight of 30kg.
7. The fan should be mounted so that the blades are at least 2.3 metres above the floor in Europe or
2.1 metres above the floor in Australia
8. This fan is designed for indoor use only. Mounting the fan in a location where it is subject to water or
moisture is dangerous and will void the warranty.
9. Only a licensed electrician should execute the installation.

Airfusion Carolina Installation Instructions
4 | P a g e
BEFORE INSTALLATION

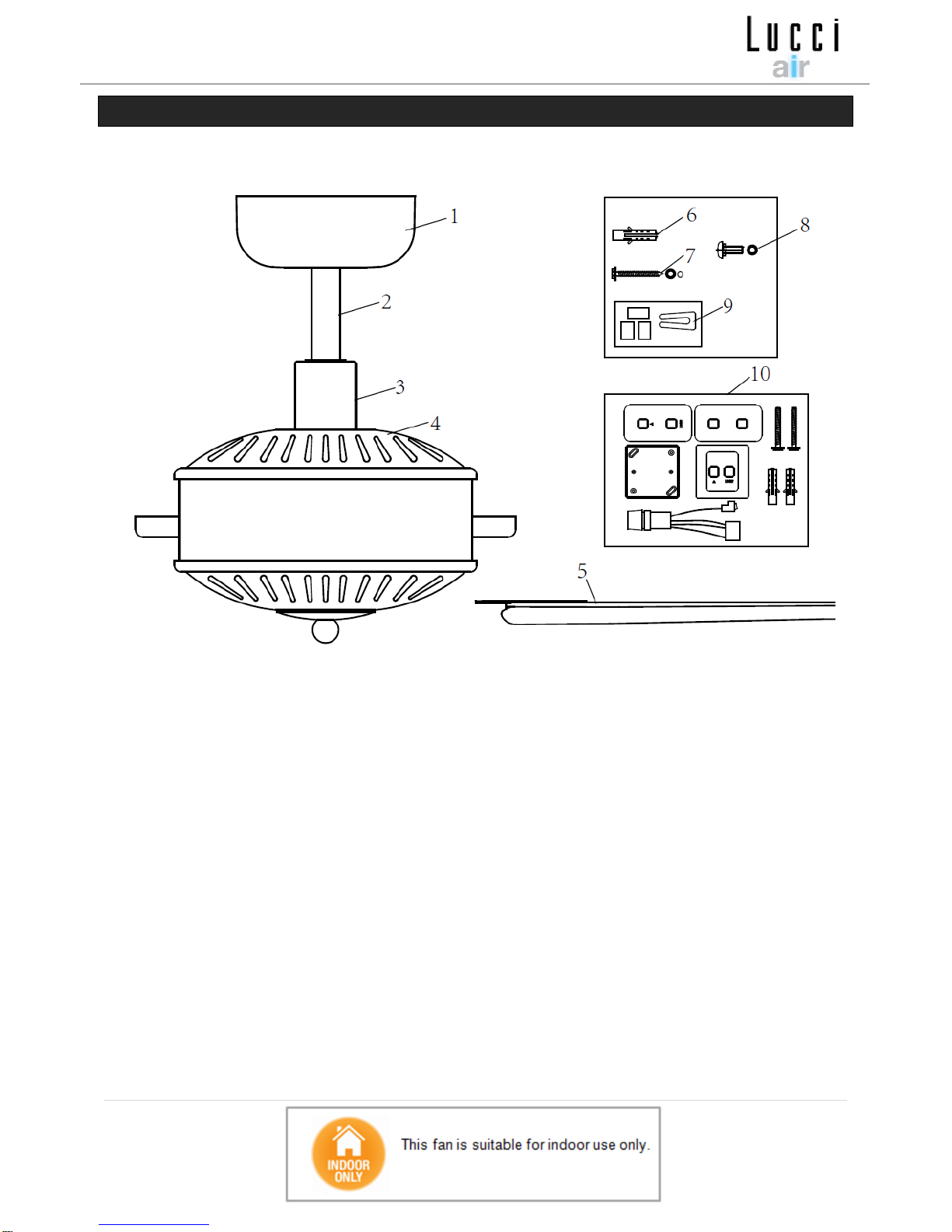

Unpack the fan and carefully identify the parts. Please refer to Fig 1.
1
Canopy x 1
2
Down rod x 1
3
Coupling cover x 1
4
Motor assembly x 1
5
Blades assembly x 3
6
Plastic anchors x 2
7
Wood screws x 2
8
Blades screws x 10
9
Balance kit x 1 set
10
Wall switch with mounting screws x 1 set
Fig. 1

Airfusion Carolina Installation Instructions
5 | P a g e
INSTALLING THE MOUNTING BRACKET
The ceiling fan must be installed in a location so that the blades are a minimum 300mm spacing
from the tip of the blade to the nearest objects or walls.
Secure the hanging bracket to the ceiling joist or structure that is capable of carrying a load of at
least 30kg, with the two long screws provided. Ensure at least 30mm of the screw is threaded into
the support.
NOTE: The bracket screws provided are for use with wooden structures only. For structures
other than wood, the appropriate screw type MUST be used.
Angled Ceiling Installation
This fan hanging system supports a maximum 18
degree angled ceiling installation.
Fig. 2
Fig. 3

Airfusion Carolina Installation Instructions
6 | P a g e

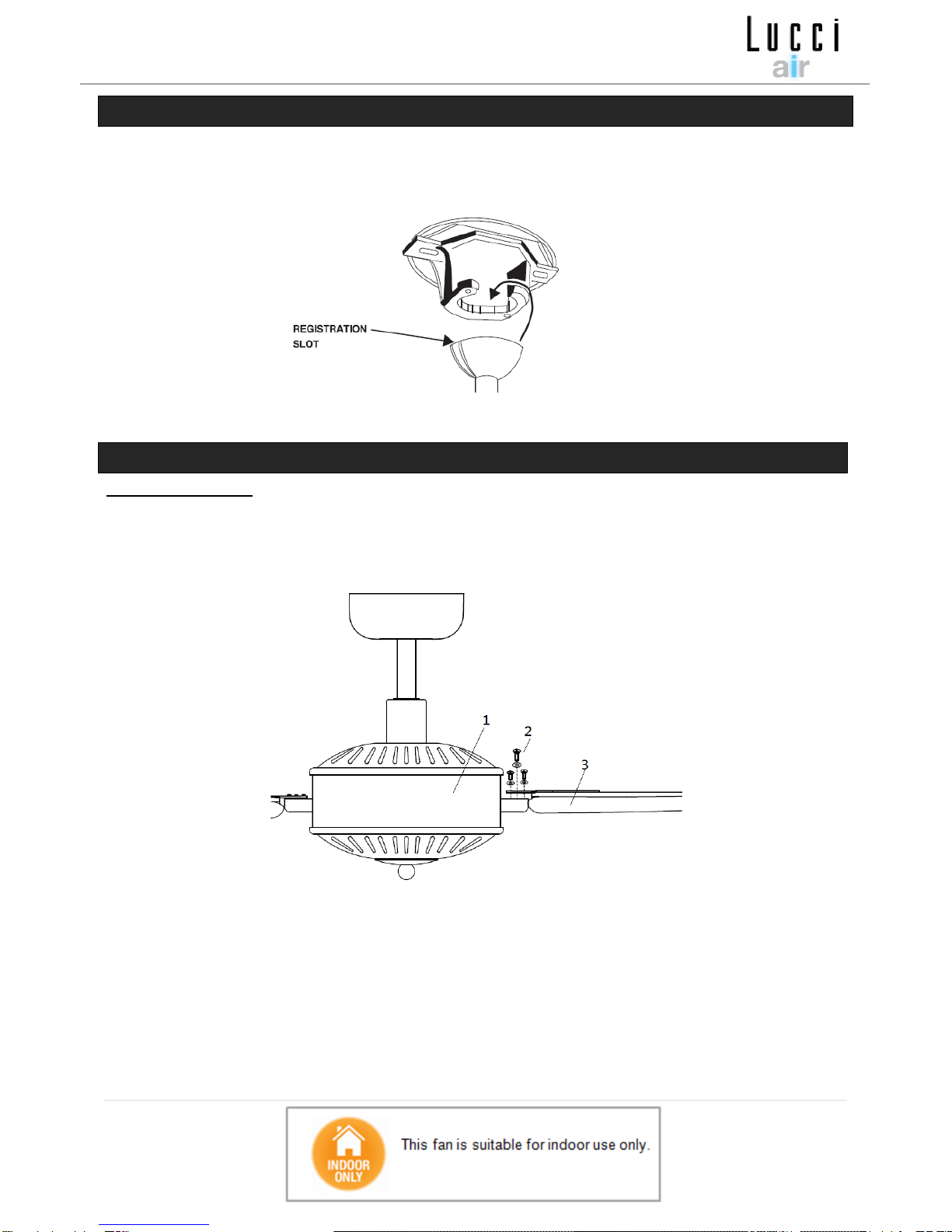

HANGING THE FAN
Lift the fan assembly onto the mounting bracket. Ensure the registration slot of the hanger ball is
positioned on the stopper of the mounting bracket to prevent the fan from rotating when in operation.
(Fig.4)
BLADE INSTALLATION
Blade attachment
Align the 3 holes of the blade (3) to the fan motor assembly (1).
Secure the blade with 3 blade screws and lock washers (2) provided.
Follow the same process for the remaining two blades. (Fig.5)
Fig. 5
Fig. 4

Airfusion Carolina Installation Instructions
7 | P a g e
ELECTRICAL WIRING DIAGRAM
WARNING: FOR YOUR SAFETY ALL ELECTRICAL CONNECTIONS MUST BE UNDERTAKEN BY A
LICENSED ELECTRICIAN.
NOTE: AN ADDITIONAL ALL POLE DISCONNECTION SWITCH MUST BE INCLUDED IN THE FIXED
WIRING.

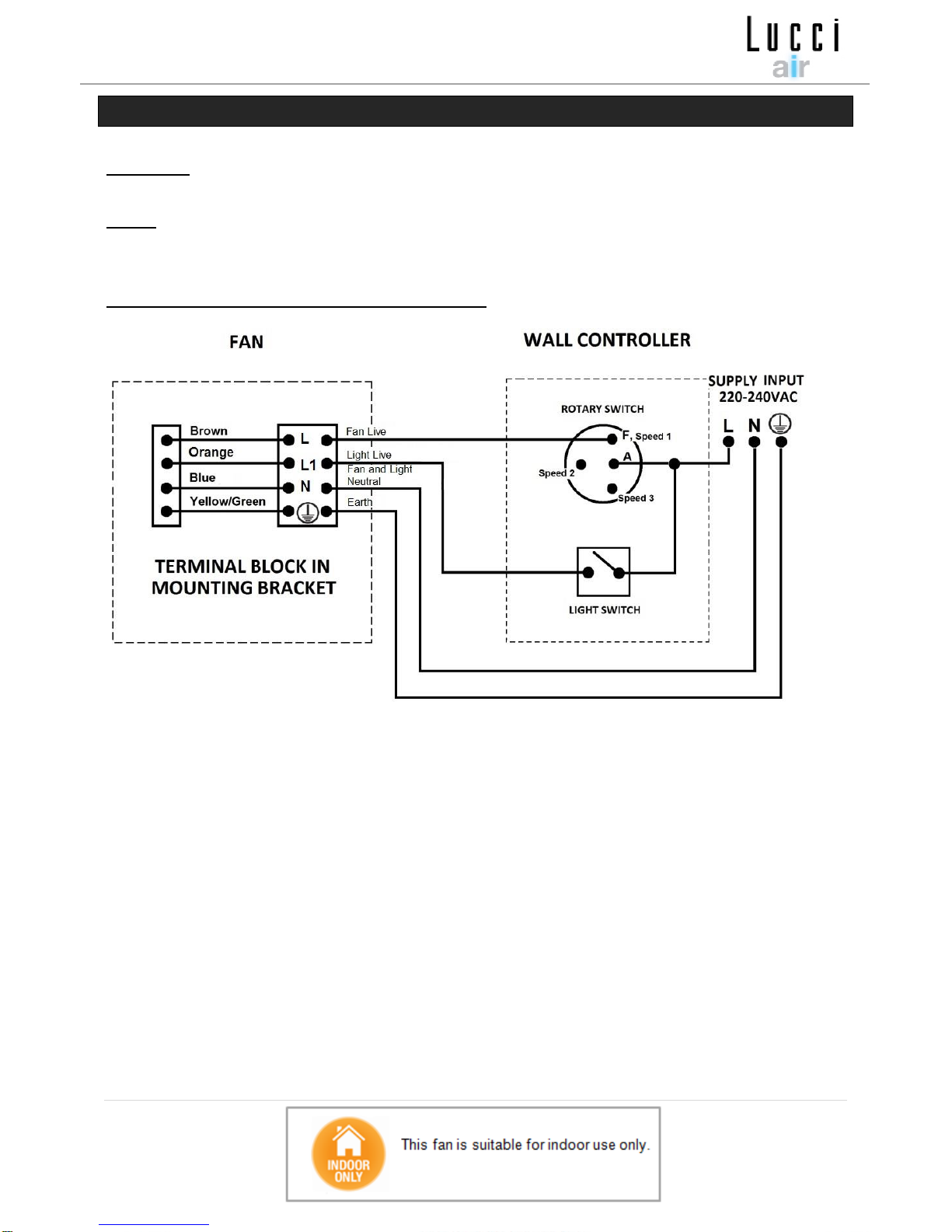

USE WITH WALL SWITCH WIRING DIAGRAM:
Fig. 6

Airfusion Carolina Installation Instructions
8 | P a g e

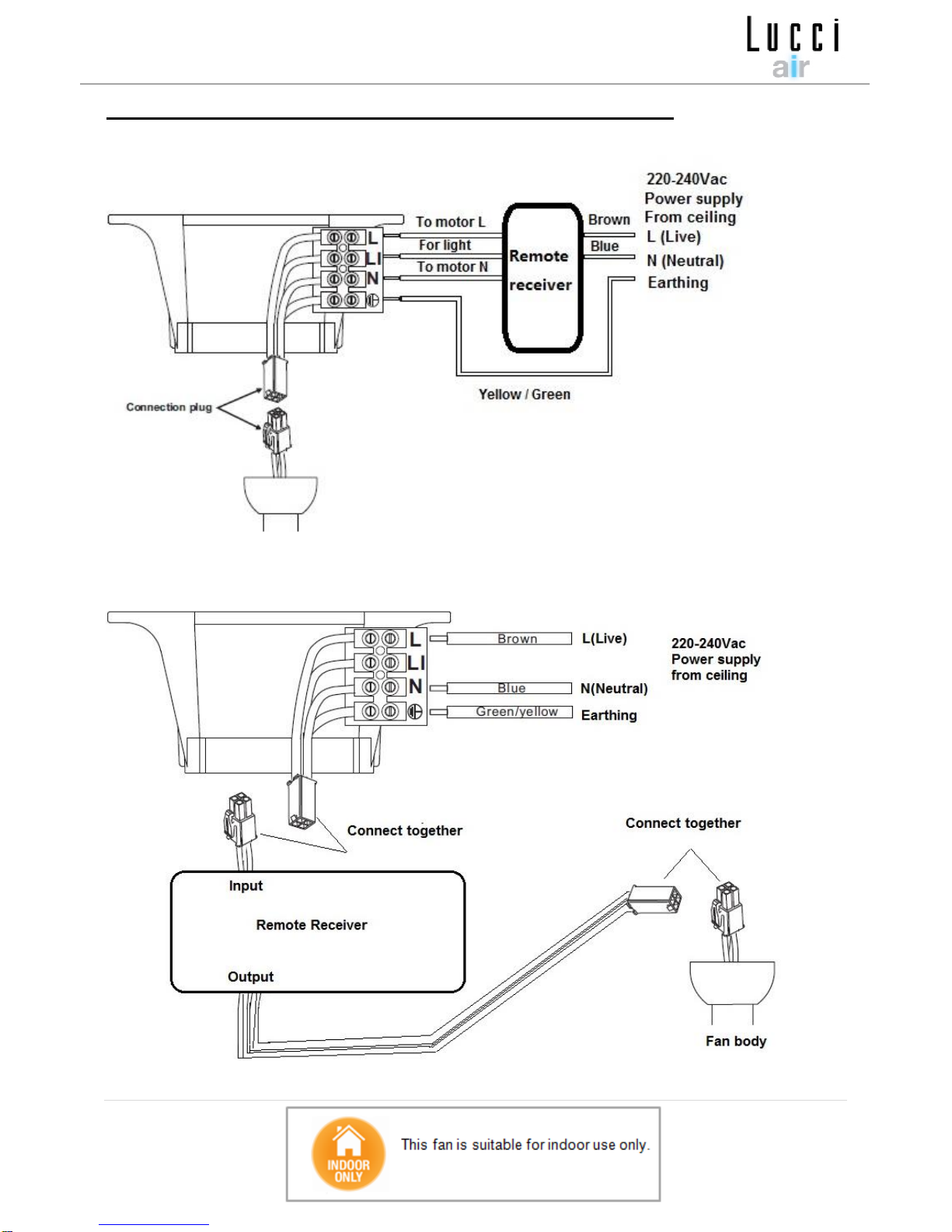

USE WITH REMOTE WIRING DIAGRAM: (REMOTE sold separately)
1/ Remote without plugs
2/ Remote with plugs
Fig. 7
Fig. 8

Airfusion Carolina Installation Instructions
9 | P a g e

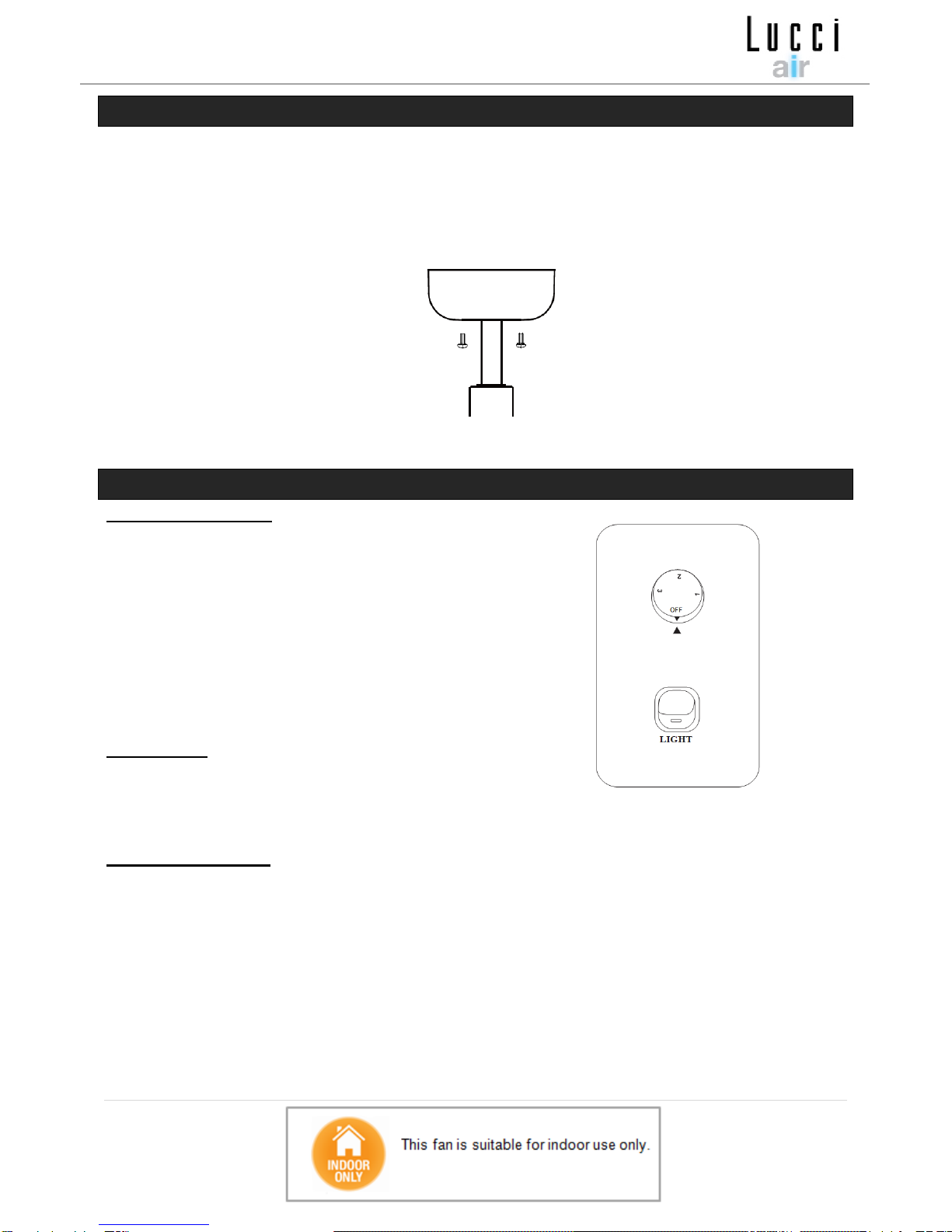

FINISHING THE INSTALLATION
After completing the electrical connection at the mounting bracket terminal block, connect the ceiling
fan wiring via the quick connector plug.
Cover the mounting bracket with the canopy. Ensure all electrical wiring is tucked inside the canopy
and that the wires are not damaged during this step. Secure the canopy to the hanger bracket using
the screws provided. Fig. 9
USING YOUR CEILING FAN
FAN WALL CONTROL
Turn on the power and check the operation of the fan.
• OFF Position – fan off
• 3rd Position – low fan speed
• 2nd Position – medium fan speed
• 1st Position – high fan speed
Light Control
• Toggle Switch – on/off
REVERSE FUNCTION
Your ceiling fan can operate either in fan mode or reverse fan mode.
SUMMER Mode: The reverse switch shall be in the “down” (SUMMER) position to make the fan rotate in
the anticlockwise direction. The airflow will be directed downwards, for cooling in summer.
WINTER Mode: The reverse switch shall be in the “up” (WINTER) position to make the fan rotate in
clockwise direction. The airflow will be directed upwards, for energy conservation in winter.
Fig. 10
Fig. 9

Airfusion Carolina Installation Instructions
10 | P a g e

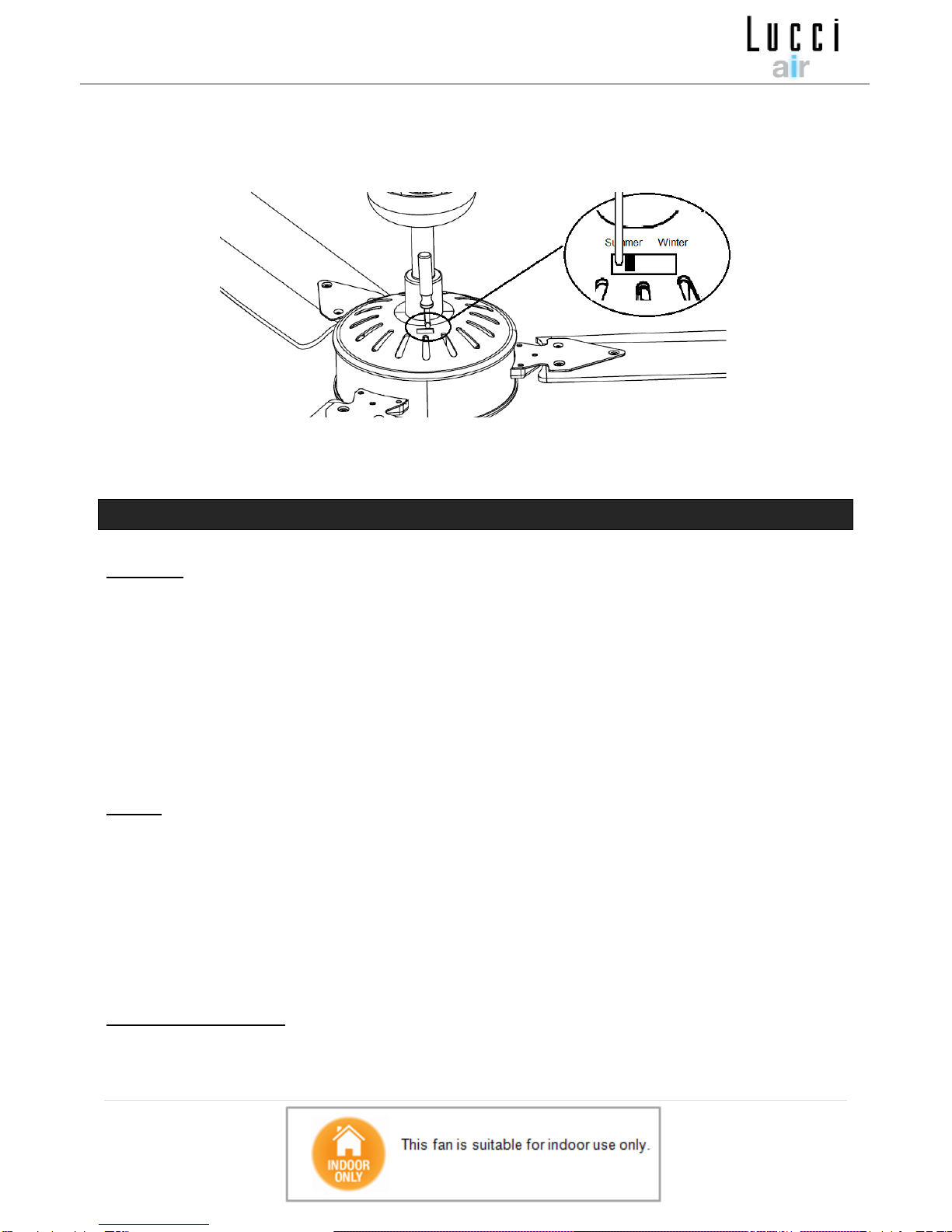

The reverse switch is located in the top of the motor housing. Slide the switch to the LEFT for summer
weather operation. Slide the switch to the RIGHT for winter weather operation.
Note: You need a small tool to adjust the reverse switch in the top housing.
AFTER INSTALLATION
WOBBLE:
NOTE: CEILING FANS TEND TO MOVE DURING OPERATION DUE TO THE FACT THAT THEY ARE
MOUNTED ON A RUBBER GROMMET. IF THE FAN WAS MOUNTED RIGIDLY TO THE CEILING IT
WOULD CAUSE EXCESSIVE VIBRATION. MOVEMENT OF A FEW CENTIMETRES IS QUITE
ACCEPTABLE AND DOES NOT SUGGEST ANY PROBLEM.
TO REDUCE THE FAN WOBBLE: PLEASE CHECK THAT ALL SCREWS WHICH FIX THE
MOUNTING BRACKET AND DOWN ROD ARE SECURE.
NOTE: This fan has been precision balanced at the factory and will not need to be balanced again.
NOISE:
When it is quiet (especially at night) you may hear occasional small noises. Slight power fluctuations and
frequency signals superimposed in the electricity for off-peak hot water control, may cause a change in
fan motor noise. This is normal. Please allow a 24-hour “breaking-in” period, most noises associated
with a new fan disappear during this time. The manufacturer’s warranty covers actual faults that may
develop and NOT minor complaints such as hearing the motor run –All electric motors are audible to
some extent.
CARE AND CLEANING:
Periodic cleaning of your ceiling fan is the only maintenance required. Use a soft brush or lint free
cloth to avoid scratching the paint finish. Please turn off electricity power when you do so.
Fig. 11

Airfusion Carolina Installation Instructions
11 | P a g e
Do not use water when cleaning your ceiling fan. It could damage the motor or the blades and create
the possibility of an electrical shock.
The motor has a permanently lubricated ball bearing so there is no need to oil
NOTE: Always turn off the power at the mains switch before attempting to clean your fan.
FAN models
Rated Voltage
Rated power (motor)
Rated power for light
56” FANS
220-240VAC
85W
N/A
IN AUSTRALIA / NEW ZEALAND –Please refer to the separated WARRANTY STATEMENT.
IN EUROPE –If you are a European customer please contact the retail outlet where the fan was
purchased for warranty service.
TECHNICAL INFORMATION
WARRANTY INFORMATION

Airfusion Carolina Installation Instructions
12 | P a g e
WIR GRATULIEREN ZUM KAUF DIESES PRODUKTES
Wir gratulieren zum Kauf dieses Qualitätsproduktes von Lucci. Bitte lesen Sie die Sicherheitshinweise vollständig
und sorgfältig durch, um den ordnungsgemäßen und sicheren Einsatz des Gerätes zu gewährleisten.
SICHERHEITSMASSREGELN
Die nachfolgenden Informationen auf dieser Seite dienen dazu einen störungsfreien und vor allem
sicheren Betrieb Ihres neuen Deckenventilators sicher zu stellen.
1. Europa: Dieses Gerät darf von Kindern im Alter von 8 Jahren und älter und von Personen mit
verminderten körperlichen, sensorischen oder geistigen Fähigkeiten, oder Personen, die keine
Erfahrung mit dem Einsatz des Gerätes haben, betrieben werden, vorausgesetzt diese werden
dabei überwacht, oder diese wurden ordnungsgemäß über den sicheren Einsatz des Gerätes
unterrichten und verstehen die Gefahren, die mit dem Betrieb des Gerätes verbunden sind.
Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne die Aufsicht eines Erwachsenen
ausgeführt werden.
2. Kinder müssen in der Umgebung dieses Geräts stets beaufsichtigt werden, um sicherzustellen dass
diese nicht mit dem Gerät spielen.
3. Ein allpoliger Trennschalter muss in der Kabelfestinstallation gemäß den örtlich geltenden
Vorschriften für elektrische Installationen integriert werden.
4. Entsorgen Sie elektrische Geräte niemals im regulären Hausmüll, sondern geben Sie das
Gerät stets ordnungsgemäß bei einer Sammelstelle für elektronische Altgeräte ab. Bitte
treten Sie mit Ihrer örtlichen Verwaltung in Kontakt für ausführliche Informationen bezüglich
der Adressen der örtlichen Sammelstellen. Wenn elektronische Geräte in Mülldeponien oder
Landaufschüttungen entsorgt werden, können gefährliche Substanzen in das Grundwasser und
somit in den Lebensmittelkreislauf geraten und die Gesundheit gefährden, oder gar
Gesundheitsschäden verursachen.
5. Die tragende Struktur an der der Ventilator befestigt wird, muss mindestens ein Gewicht von 30kg
tragen können.
6. In Europa sollte der Ventilator so an der Decke befestigt werden, dass sich die Ventilatorflügel
mindestens 2,3m über dem Boden befinden, und in Australien sollten sich die Ventilatorflügel
mindestens ca. 2,1m über dem Boden befinden.
7. Dieser Ventilator ist nur für den Einsatz in geschlossenen Räumen geschaffen. Durch die
Installation an Orten wo der Ventilator Wasser oder Feuchtigkeit ausgesetzt würde, setzen Sie sich
möglichen Personenverletzungen oder anderen Gefahren aus, und die Garantie für das Gerät

Airfusion Carolina Installation Instructions
13 | P a g e
erlischt.
8. Die Installation des Gerätes sollte nur von einem qualifizierten und zugelassenen Elektriker
ausgeführt werden.
VOR DER INSTALLATION ZU BEACHTEN
Versandpackung enthalten sind. Bitte beachten Sie hierzu Abb. 1.
1
Abdeckung x 1
2
Deckenstange x 1
3
Abdeckung Verbindungsstück x 1
4
Motoreinheit x 1
5
Flügel x 3
6
Kunststoffdübel x 2
7
Holzschrauben x 2
8
Schrauben für Flügel x 10
9
Bausatz zum Ausgleich x 1
10
Wandschalter mit Montageschrauben x 1 Bausatz
Abb. 1

Airfusion Carolina Installation Instructions
14 | P a g e
INSTALLATION DER DECKENHAL TERUNG
Der Deckenventilator muss an einem Ort installiert werden, wo die Flügelspitzen mindestens einen
Abstand von 30cm zum nächsten Gegenstand oder der Wand haben
Befestigen Sie die Halterung an einem sicheren Deckenträger oder einer strukturell äquivalenten
Stelle, die ein Gewicht von mindestens 30KG tragen kann, und verwenden Sie dazu die zwei
mitgelieferten Schrauben. Stellen Sie sicher, dass die Schraubengewinde mindestens 30mm in den
Untergrund eingedreht werden.
HINWEIS: Die für die Halterung mitgelieferten Schrauben sind nur für den Einsatz mit
Holzstrukturen geeignet. Für andere Materialien MÜSSEN entsprechend geeignete
Schraubentypen verwendet werden.
Installation an geneigten Decken
Dieses Ventilatorhalterungssystem ist nur für die
Installation an Decken mit einer Neigung von
maximal 18 Grad geeignet.
Abb. 2
Abb. 3

Airfusion Carolina Installation Instructions
15 | P a g e
AUFHÄNGUNG DES VENTILATORS
Setzen Sie die Ventilatoreinheit auf die Halterung auf. Stellen Sie sicher, dass die Führungsschlitze des
Kugelgelenks auf die Anschlagstifte der Halterung ausgerichtet sind, wodurch ein Verdrehen des
Ventiltors während des Betriebs verhindert wird. Abb.4)
INSTALLATION DER VENTILATORFLÜGEL
Anbringen der Ventilatorflügel
Richten Sie die 3 Bohrungen an den Ventilatorflügeln (3) auf die Bohrungen am Motorschaft (1) aus.
Sichern Sie die Flügel mit jeweils 3 Schrauben und den mitgelieferten Sicherungsscheiben (2).
Führen Sie den Vorgang für die verbleibenden zwei Ventiltorflügel in identischer Weise aus. (Abb.5)
Abb. 5
Abb. 4

Airfusion Carolina Installation Instructions
16 | P a g e
ELEKTRISCHES SCHALTDIAGRAMM
WARNHINWEIS: IM INTERESSE IHRER PERSÖNLICHEN SICHERHEIT MÜSSEN ALLE
ELEKTRISCHEN ANSCHLÜSSE VON EINEM ZUGELASSENEN ELEKTRIKER AUSGEFÜHRT
WERDEN.
HINWEIS: EIN ZUSÄTZLICHER, ALLPOLIGER TRENNSCHATER MUSS IN DER INSTALLATION DER
WANDVERKABELUNG ENTHALTEN SEIN.
DER EINSATZ MIT FEST INSTALLIERTEM WANDSCHALTER - SCHALTDIAGRAMM:
DER EINSATZ MIT FERNBEDIENUNG - SCHALTDIAGRAMM: (FERNBEDIENUNG ist
getrennt erhältlich)
1/ Fernbedienung ohne Stecker
Abb. 6

Airfusion Carolina Installation Instructions
17 | P a g e
2/ Fernbedienung mit Stecker
Abb. 7
Abb. 8

Airfusion Carolina Installation Instructions
18 | P a g e
ABSCHLUSS DER INSTALLATION
Nach Abschluss der elektrischen Anschlüsse am Kabelblock der Halterung schließen Sie die
Verkabelung des den Deckenventilator über den Verbindungsstecker an der Netzstromversorgung
an.
Decken Sie die Halterung mit der Abdeckung ab. Die Verkabelung befindet sich nun unter der
Abdeckung und Sie sollten darauf achten, dass diese in diesem Schritt nicht beschädigt wird.
Sichern Sie die Abdeckung an der Halterung der Deckenstange mittels der mitgelieferten
Schrauben. Abb. 9
DER BETRIEB DES DECKENVENTILATORS
VENTILATOR WANDSTEUERUNG
Schalten Sie die Stromversorgung ein, und überprüfen Sie die Funktion des
Ventilators.
• AUS-Stellung –Ventilator ist ausgeschaltet
• 3. Einstellposition – niedrige Ventilatorgeschwindigkeit
• 2. Einstellposition –mittlere Ventilatorgeschwindigkeit
• 1. Einrastposition – hohe Ventilatorgeschwindigkeit
Lichtsteuerung
• Kippschalter – Ein/Aus
ROTATIONSRICHTUNG - UMSCHALTUNG
Ihr Deckenventilator kann sich in beide Richtungen drehen, abhängig davon, welche Drehrichtung Sie
einstellen.
SOMMER-Modus: Wenn sich der Umkehrschalter in der „unteren“ Einstellung (SOMMER) befindet,
dann dreht sich der Ventilator im Gegenuhrzeigersinn. Der Luftstrom bewegt sich in Abwärtsrichtung zur
Kühlung im Sommer.
WINTER-Modus: Wenn sich der Umkehrschalter in der „oberen“ Einstellung (WINTER) befindet, dann
dreht sich der Ventilator im Uhrzeigersinn. Der Luftstrom bewegt sich in Aufwärtsrichtung, um im Winter
Energie zu sparen.
Abb.9
Abb. 10

Airfusion Carolina Installation Instructions
19 | P a g e
Der Rückwärtsschalter befindet sich auf dem Motorgehäuse. Schieben Sie den Schalter für den
Sommerbetrieb nach LINKS. Für den Winterbetrieb ist der Schalter nach RECHTS zu schieben.
Hinweis: Zur Einstellung des Rückwärtsschalters auf dem Motorgehäuse wird ein kleines Werkzeug
benötigt.
NACH DER INSTALLATION
SCHLINGERN:
HINWEIS: DECKENVENTILATOREN HABEN EINE NEIGUNG ZUM SCHLINGERN, DA SIE ÜBER DIE
AUFHÄNGUNG AN DER DECKE AUF EINER GUMMIVERBINDUNG GELAGERT SIND: WENN DER
VENTILATOR FEST AN DER DECKE ANGEBRACHT WÄRE, DANN WÜRDE DIE ROTATION
ÜBERMÄSSIGE VIBRATIONEN VERURSACHEN. ES IST NORMAL, DASS SICH DER VENTILATOR
EINIGE ZENTIMETER AUS DER MITTE BEWEGT, UND DIES STELLT UNTER NORMALEN
BETRIEBSBEDINGUNGEN KEINE STÖRUNG DAR.
REDUZIEREN DES SCHLINGERN: BITTE ÜBERPRÜFEN SIE, DASS ALLE SCHRAUBEN DER
DECKENHALTERUNG UND DIE VERBINDUNGSSCHRAUBEN DER HÄNGESTANGE FEST
ANGEZOGEN SIND.
HINWEIS: Dieser Ventilator wurde im Werk feinjustiert, und muss nicht wieder ausgewuchtet werden.
BETRIEBSGERÄUSCHE:
In einer sehr stillen Betriebsumgebung (besonders während der Nachtstunden) kann es vorkommen,
dass Sie gelegentlich leise Geräusche hören. Geringfügige Schwankungen in der Stromversorgung und
Frequenzsignale von anderen Geräten, z.B. Warmwassersteuerungen können dazu führen, dass
gelegentlich Motorgeräusche hörbar sind. Dies ist jedoch normal. Bitte beachten Sie, dass Sie den
Ventilator ca. 24 Stunden „einlaufen“ lassen müssen, und anschließend sollten Geräusche, die
entstehen weil der Ventilator neu ist, nicht mehr hörbar sein. Die Garantie des Herstellers erstreckt sich
nur auf tatsächliche Schäden oder Herstellungsfehler die während des nachfolgenden Betriebs auftreten,
Fig. 11

Airfusion Carolina Installation Instructions
20 | P a g e
und NICHT auf geringfügige Beschwerden, wie z.B. dass Motorlaufgeräusche hörbar sind. –Alle
Elektromotoren sind zu einem gewissen Grad während des Betriebs hörbar.
WARTUNG UND PFLEGE:
Die regelmäßige Reinigung des Ventilators ist die einzige Wartungsmaßnahme, die Ihr Ventilator
benötigt. Verwenden Sie eine weiche Bürste oder ein flusenfreies Tuch, um Kratzer auf den
Oberflächen des Gerätes zu vermeiden. Bitte schalten Sie stets die Stromversorgung zum Gerät
vollständig ab, bevor Sie mit der Reinigung beginnen.
Verwenden Sie zur Reinigung des Ventilators kein Wasser. Dadurch könnten der Motor oder die
Ventilatorflügel beschädigt werden, und Sie setzen sich zudem der Gefahr lebensbedrohlicher
Stromschläge aus.
Der Motor ist mit einem Kugellager mit Permanentschmierung ausgerüstet. Sie müssen das Lager
nicht schmieren.
HINWEIS: Schalten Sie die Stromversorgung zum Ventilator stets vollständig ab, bevor Sie mit der
Reinigung des Ventilators beginnen.
TECHNISCHE DATEN
VENTILATOR-Modelle
Nennspannung
Nennleistung (Motor)
Batterie für
Fernbedienung
56” FANS
220-240VAC
85W
N/A
GARANTIE-HINWEISE
KUNDEN IN AUSTRALIEN / NEU SEELAND –Bitte beachten Sie die separate
GARANTIEERKLÄRUNG.
KUNDEN IN EUROPA –Falls Sie ein Kunde in Europa sind, dann treten Sie für Garantieleistungen bitte
mit dem Fachgeschäft in Kontakt, wo Sie das Gerät gekauft haben.
