I DE Einbauanleitung
Dezentrales Lüftungssystem
mit Wärmerückgewinnung
Serie e²
- Bitte an den Nutzer weiterleiten -
II EN Installation Manual
Decentralised Ventilation System
with Heat Recovery
Series e²
- Please pass on to user -

2
Inhalt Seite:
Zu dieser Anleitung, Sicherheitshinweise, Technische Daten, Entsorgen 2
Maßbilder, Einbauposition 3
Einsatzbereich, Versandeinheiten 4
Montage: Montagerohr und Außengitter 5
Montage: elektrische Installation und elektrischer Anschluss 6
Montage: Wärmetauschereinheit und Innenraumblende 6
Montage: Schalldämmset 7
Filterwechsel, Reinigung, Hinweis zu LUNOS-Außenabdeckungen, Zusatz- und Austauschteile 8
Zu dieser Anleitung
 Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt
die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text.
 Diese Anleitung ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwal-
tung usw.) weiterzugeben.
Zeichen in dieser Anleitung
Dieses Zeichen warnt Sie vor Verletzungsgefahren.
Dieses Zeichen warnt Sie vor Verletzungsgefahr durch Elektrizität
Sicherheitshinweise
Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetrennter Netz-
spannung erfolgen! Das Lüftungsgerät ist schutzisoliert nach Schutzklasse II, der Schutzleiter-
anschluss entfällt!
Achtung! Der elektrische Anschluss darf nur von autorisiertem Fachpersonal und nach
gültiger VDE 0100 vorgenommen werden!
Achtung! Dieses Gerät darf nicht von Kindern und Personen (Filterwechsel/Reinigung)
bedient werden, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder
ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, es sicher zu bedienen. Kinder
sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Technische Daten
Entsorgen
Entsorgen Sie die Verpackung sortenrein. Wenn Sie sich vom Gerät trennen möchten, ent-
sorgen Sie es zu den aktuellen Bestimmungen. Auskunft erteilt die kommunale Stelle.
Einbauanleitung DE
e², e²kurz e²60, e²60kurz
Gerätespannung 12 V DC SELV 12 V DC SELV
Schutzart IP 22 IP 22
Volumenstrom 18m³/h bis 38 m³/h 18m³/h bis 60 m³/h
Schallleistungspegel 40 dB (A) 42 dB (A)

3

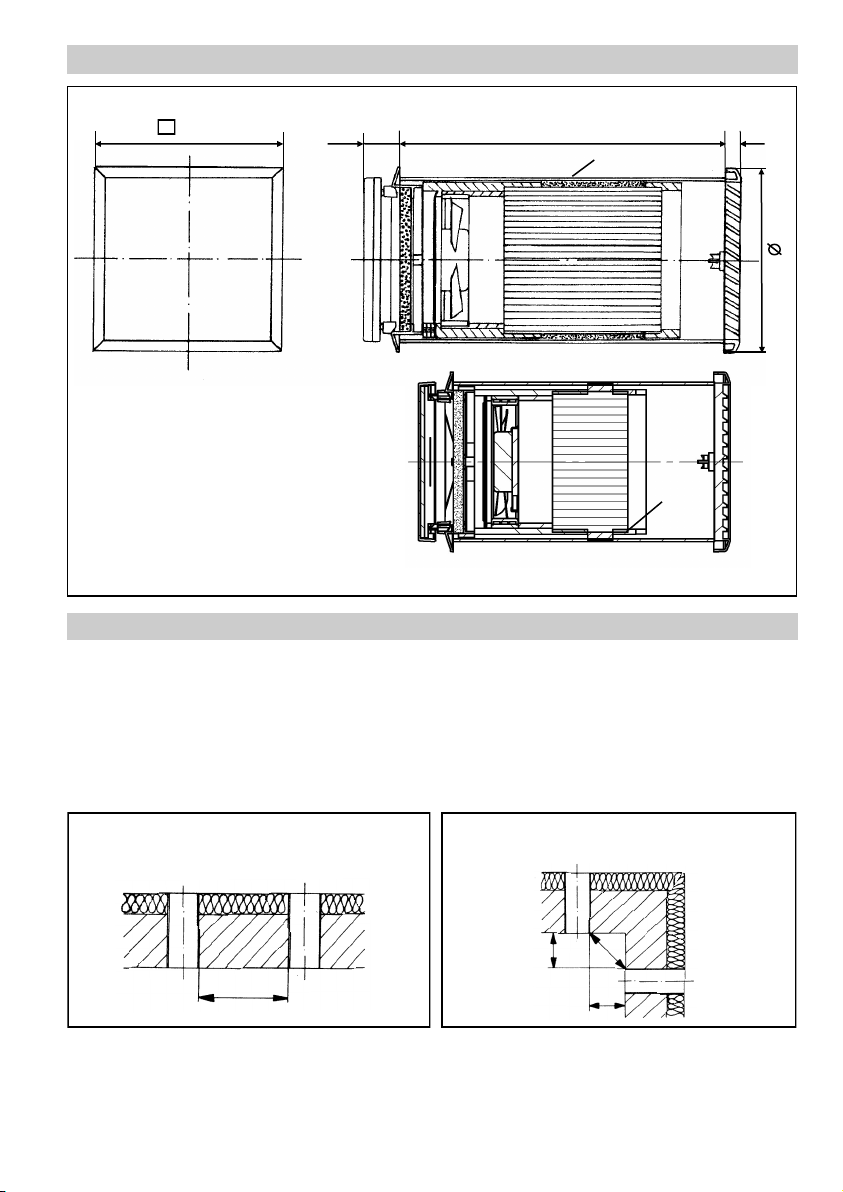

Maßbild (alle Maße in mm) DE
Einbauposition
1m
Dezentrale Lüftungsgeräte mit Wärmerückgewinnung des Typs e² funktionieren nur paarweise im
wechselseitigen Betrieb. Ein Gerät arbeitet 70 s (e² kurz: 50 s) im Zuluftbetrieb, das andere 70 s (e²
kurz: 50 s) im Abluftbetrieb in der jeweilig eingestellten Volumenstromstufe. Danach wird die Luftrich-
tung gewechselt. Dadurch wird sichergestellt, dass die Summe der zugeführten Volumenströme
gleich der Summe der abgeführten Volumenströme ist. Wird ein im Gegentakt arbeitendes Geräte-
paar in zwei verschiedenen Räumen der Wohnung installiert und betrieben, so muss zwischen die-
sen Räumen stets ein Luftverbund durch ausreichend groß dimensionierte Überström-Luftdurchlässe
hergestellt sein.
Empfohlener Mindestabstand bei Einbau eines
Gerätepaares in einer Wand:
Empfohlener Mindestabstand bei Einbau eines
Gerätepaares über Ecke:
1m
1m
Positionieren Sie die Geräte nicht oberhalb von empfindlichen Möbeln, Oberflächen oder Bildern, die
Wand unter den Geräten soll „frei“ bleiben.
Positionieren Sie die Geräte nicht oberhalb oder in der Nähe von Raumthermostaten.
35 300 - 700 17180
180
DA 160
Maße in mm 200* –300
e²kurz,
e²60kurz :
Wärme-
tauscher
Wärme-
tau-
scher
e²,
e²60 :
* EPP-Ring bei Bedarf kürzen
EPP-
Ring

4
Versandeinheiten
Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand!
Montagerohr Außengitter
Einschub e² Innenraumblende 9/IBE
Rohr DA 160 mm
Putzschutzdeckel
Filter (Bestandteil
der Liefereinheit
Einschub e²)
Temperatureinsatzbereich: - 15°C bis + 40°C
Einsetzbar bei einer relativen Luftfeuchte bis 65% im Innenraumbereich (nicht kondensierend). Bei
Überschreitung der Einsatzgrenzen Gerät ausschalten und Innenblende schließen. Frischluftzufuhr
durch Fensterlüftung sicherstellen.
Einsatzbereich DE
* Die Außengitter mit dem Durchmesser 180 mm werden zusammen mit dem Fassadenschutzring
geliefert, dafür liegt eine entsprechende Einbauanleitung bei.
Alternative Innenraumblenden siehe
Preisliste oder auf Anfrage
Alternative Außenverschlüsse siehe
Preisliste oder auf Anfrage
+Schalldämmset (e²60)

5
Weitere Außengitter auf Anfrage!
Montage - Montagerohre DE
Schaffen Sie die Wandöffnungen
für die Montagerohre (z.B. mittels
Kernbohrung, Bohrkrone Ø162
mm). Kürzen Sie ggf. das Rohr auf
die gewünschte Einbaulänge (e²:
min. 300 mm; e²kurz min. 200 mm).
Achten Sie dabei auf einen eventu-
ellen beidseitigen Überstand des
Rohres zur Überbrückung der Putz-
dicken (das Rohr muss nach dem
Einputzen bündig mit dem Putz
abschließen). Setzen Sie das Rohr
ein und dichten Sie es umlaufend
ab (Montagekleber Best.-Nr 038
733).
Bringen Sie den Innen und Außen-
putz an. Bei einzuputzendem Au-
ßenverschluss tauschen Sie vorher
den Putzschutzdeckel außen ge-
gen den Außenverschluss aus.
Nehmen Sie den Putzschutzdeckel
außen ab. Montieren Sie das Au-
ßengitter mittels der integrierten
Krallen (Schrauben festziehen).
①
②
➂
innen
innen außen
außen
Putzschutzdeckel
Krallen mit Schrauben festziehen
3 mm

6
Montage – Elektrische Installation und elektrischer Anschluss DE
Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetrennter Netzspan-
nung erfolgen!
Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen
spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. allpolig tren-
nende elektr. Sicherung).
Jeder zu diesem Lüftungssystem gehörende Stromkreis muss mit einem Fehlerstromschutz
(z.B. FI-Schalter) ausgestattet sein!
Elektrischer Anschluss nur durch Fachmann! Zusätzliche Installationen und elektrische Bauele-
mente in diesem Lüftungssystem sind nicht zulässig!
Die Ansteuerung kann über ver-
schiedene von LUNOS angebote-
ne Steuerungen erfolgen. Hierzu
gelten die entsprechenden Einbau-
anleitungen, sie liegt der jeweiligen
Steuerung bei.
Wählen Sie die Position des Schal-
ters. Schlitzen Sie die Kabelkanä-
le (Netzkabel + Kabel zu den Ge-
rätepaaren) und die Rohre (2 cm
tief). Verlegen Sie Netzkabel (z.B.
3 x 1,5 mm² ) und die Kabel zu den
Gerätepaaren (z.B. 3 x 0,75 mm² ).
Legen Sie die Kabel zu den Gerä-
tepaaren in den Rohren bereit.
Schalter
Gerät 1
Ab/Zu
Gerät 2
Zu/Ab
horizontal
vertikal
auch Rohre für
Kabel schlitzen Rohre nur in
diesen vier
Bereichen
schlitzen
Montage – Montage Lüftereinsatz und Innenraumblende DE
Putzschutzdeckel innen abneh-
men, Wärmetauschereinheit in
Montagerohr einschieben, 22 mm
Abstand beachten, Motor befindet
sich auf der Innenseite . Mit Hilfe
der Schlaufe an der Innenseite der
Wärmetauschereinheit kann die
Wärmetauschereinheit ggf. korri-
gierend herausgezogen werden.
Motor
22 mm
Sicherheitshinweise
Gerätekabel nicht bis an
das Rohr heran einputzen,
sondern unterhalb des
Rohres etwas freilassen
damit es das Einschieben
der Wärmetauschereinheit
nicht blockiert.
Steuerung
①

7
Kabel an Stecker montieren,
Steckverbinder in Aussparung des
Wärmetauschergehäuses einle-
gen.
Kabel Motorkabel
rot
blau
lila
Steckverbinder
Innenverschluss mit Filter einste-
cken, Innenblende in Offenstel-
lung einrasten!
Fertig!
offen
geschlossen
②
➂
Montage – Montage Lüftereinsatz und Innenraumblende DE
Montage - Schalldämmset e²60 DE
Die Schalldämmeinlagen werden
als Matten geliefert, sind ringför-
mig in das Rohr einzulegen und
wie dargestellt zu positionieren.
Das Rohr sollte für eine maximale
Wirkung zwischen Gerät und In-
nenblende vollständig ausgefüllt
sein. Bei Bedarf den/die Ringe
kürzen.

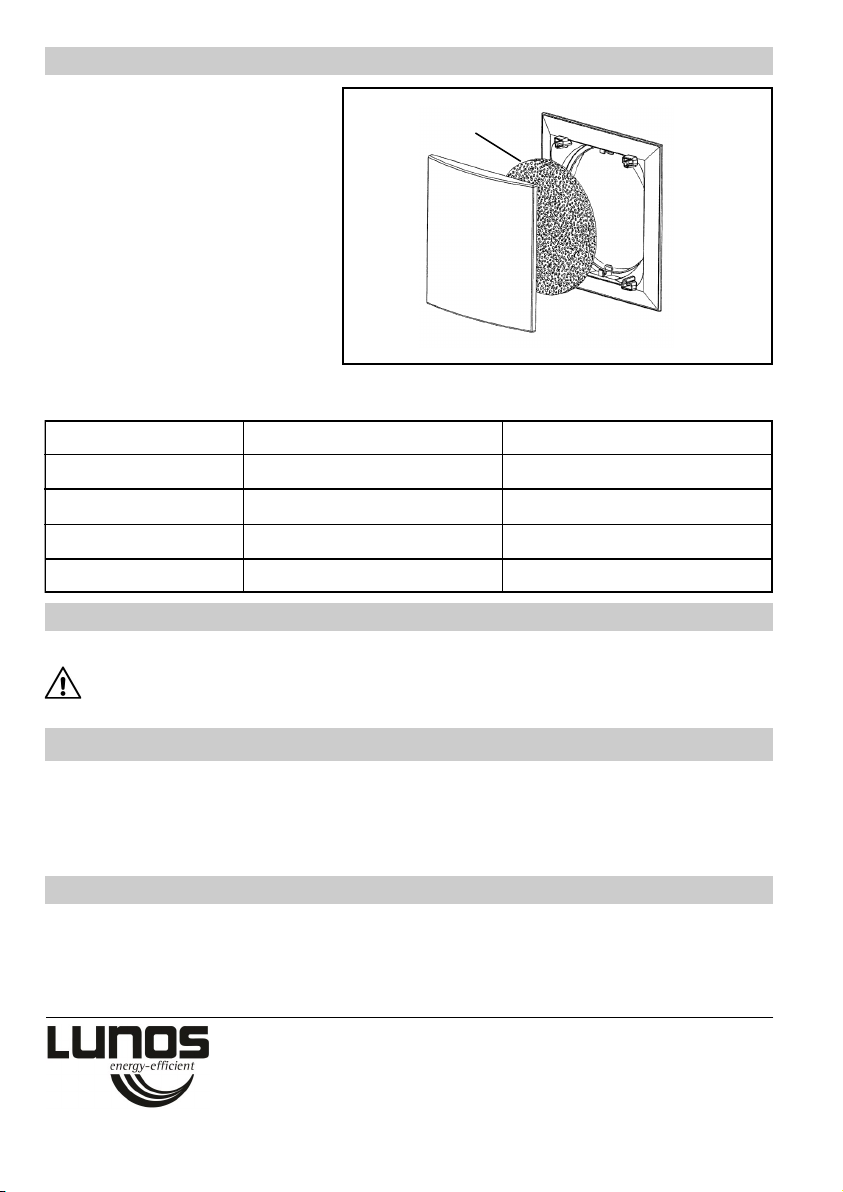

Schalldämmeinlagen Einschub
AußengitterInnenblende

8
Bitte notieren Sie hier die von Ihnen durchgeführten Filterwechsel:
Filterwechsel DE
Reinigung
Wischen Sie bei Bedarf Innenraumblende und Abdeckrahmen mit einem trockenen weichen Tuch ab.
Filterwechsel und Reinigung dürfen nicht von Kindern und Personen durchgeführt werden, die
aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit
oder Unkenntnis nicht in der Lage sind, diese sicher durchzuführen.
Zusatz-/Austauschteile
Filter
Innenblende kpl. 9/IBE Best.-Nr.: 039 851
Ersatzfilter G3, 9/FIB3R 3er Pack Best.-Nr.: 037 214
Schalldämmset 9/SW Best.-Nr.: 039 850
Winddrucksicherung 9/WDSE (für Montagerohre ab 370 mm Länge) Best.-Nr.: 039 860
Schallschutzblende 9/IBS Best.-Nr.: 039 947
Ein verschmutzter Filter wird durch die
Filterwechselanzeige signalisiert. In
welcher Weise dies erfolgt, entneh-
men Sie bitte der Beschreibung der
von Ihnen verwendeten Steuerung.
Deckel abnehmen, Filter entnehmen,
neue oder gereinigte Filter einlegen
(die Reinigung des Filters kann z.B.
mit dem Geschirrspüler erfolgen),
Deckel aufsetzen.
Die Lüftungsöffnungen dürfen nicht
zugestellt oder verdeckt werden.
Hinweis zu LUNOS-Außenabdeckungen
Die von Lunos angebotenen Außenabdeckungen aus Vollkunststoff bieten eine hohe Schlagregen-
festigkeit und können in der Beanspruchungsgruppe III nach DIN 4108-3 (2014-11) eingesetzt wer-
den. Metallische oder metallisch beschichtete Abdeckungen können in der Beanspruchungsgruppe I
nach DIN 4108-3 (2014-11) eingesetzt werden.
Bei Gebäuden in windexponierten Lagen oder der Gefahr von Starkwinden und Regen auf die Au-
ßenabdeckungen sind ggf. weitere Wetterschutzmaßnahmen zu treffen.
Filterwechsel-Datum Voraussichtlicher Filterwechsel Eingesetzter Filtertyp
LUNOS Deutschland
LUNOS Lüftungstechnik GmbH Tel. [phone]
für Raumluftsysteme Fax [phone]
Wilhelmstr. 31 [email protected]
13593 Berlin ∙ Germany www.lunos.de

9
I DE Einbauanleitung
Dezentrales Lüftungssystem
mit Wärmerückgewinnung
Serie e²
- Bitte an den Nutzer weiterleiten -
II EN Installation Manual
Decentralised Ventilation System
with Heat Recovery
Series e²
- Please pass on to user -

10
Contents Page:
About this manual, Safety instructions, Technical specifications, Disposal 10
Dimension diagrams, Installation position 11
Operating range, Shipping units 12
Assembly: Assembly pipe and Outer grille 13
Assembly: Electric installation and Electric connection 14
Assembly: Heat recovery unit and Inner screen 14
Assembly: Sound insulation set 15
Filter replacement, Cleaning, Note on LUNOS Outer covers 16
Additional parts and Replacement parts 16
About this manual
 Read this manual carefully and completely before assembly. Always observe the general safety
instructions and the safety symbols with information in the text.
 Hand out this manual to the user (tenants, proprietors, property management etc.) after comple-
ting assembly.
Symbols in this manual
This symbol warns you against risks of injury
This symbol warns you against risks of injury from electricity
Safety instructions
Caution! Any assembly work to the ventilation device may only be carried out after dis-
connecting all poles of the supply voltage. The ventilation device is fitted with protective insula-
tion according to Protection Class II, a protective conductor connection is not required.
Attention! The electric connection may only be made by authorised qualified personnel
and according to the applicable version of VDE 0100.
Attention! This device must not be operated by children and persons (filter replacement/
cleaning) who are not able to operate the device safely due to their physical, sensory or mental
abilities or their inexperience or lack of knowledge. Children should be supervised to ensure
that they do not play with the device.
Technical specifications
Disposal
The packaging must be sorted before disposal. If you wish to dispose of the ventilation device,
observe the current regulations. The competent municipal authority will provide information.
Installation Manual EN
e², e²short e²60, e²60short
Device voltage 12 V DC SELV 12 V DC SELV
Type of protection IP 22 IP 22
Volume flow 18m³/h at 38 m³/h 18m³/h at 60 m³/h
sound power level 40 dB (A) 42 dB (A)

11
1m

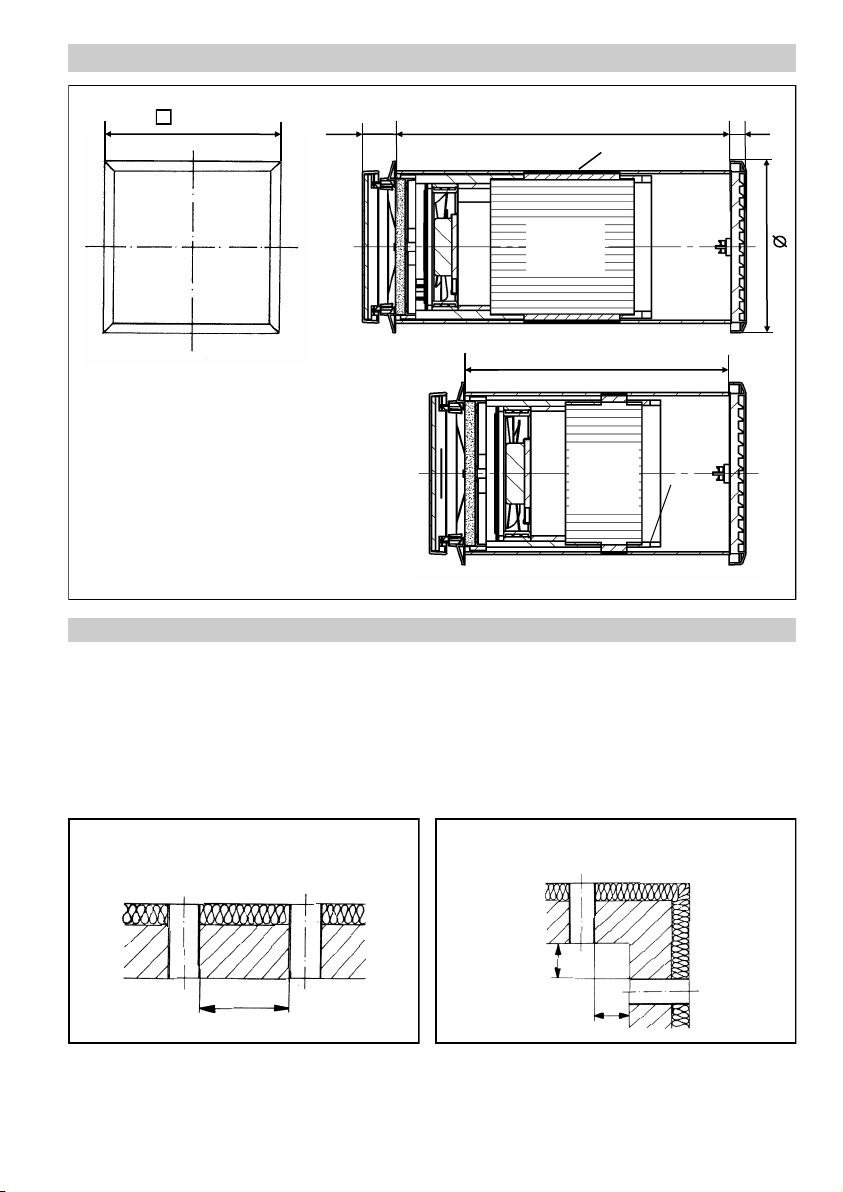

Dimension diagrams (all dimensions in mm) EN
Installation position
Decentralised ventilation devices with heat recovery of the type e² only function in pairs in bidirectio-
nal operation. One device operates 70 s (50s for e² short) in supply air operation, the other 70 s (50 s
for e²short) in exhaust air operation at the corresponding airflow level as set. Then the air direction is
changed. It is thus ensured that the total of the airflow volume supplied is equal to the total exhaust
airflow volume. If a device pair operating in push-pull operation is installed and operated in two diffe-
rent rooms of the flat, a sufficiently dimensioned interconnection between the air movement must be
provided by excess flow air vents.
Recommended minimum spacing when
installing a pair of devices in a wall:
Recommended minimum spacing when
installing a pair of devices across a corner:
1 m
1,4m
1m
Do not place the devices above sensitive pieces of furniture, surfaces or pictures. The wall un-
derneath the devices should be left “free“.
Do not place the devices above or near room thermostats.
*Shorten EPP ring if necassary
35 300 - 700 17180
180
Dimensions in mm 200* –300
e²short,
e²60 short:
Heat
exchanger
EPP
ring
Heat
exchanger
DA 160
e²,
e²60 :

12
Alternative external closures see pricelist or on
request
Shipping units
Check the supplies for completeness and mint condition!
Assembly pipe Outer grille
Insert e² Inner screen
Pipe DA 160 mm
Plaster protection cap
The outer grilles with a diameter of 180 mm are supplied together with the facade protection ring.
A corresponding installation manual is enclosed.
Operating range EN
Filter (included in the supply unit built-in device e²)
Temperature range: -15°C to +40°C
Usable with relative humidity levels of up to 65% in the interior area (not condensing). When usage
limits are exceeded, switch off the device and close the inner screen. Ensure fresh air supply by
window ventilation.
Alternative inner screens see pricelist or
on request
+noise reduction set (e²60)

13
Further outer grilles available on request
Assembly: Assembly pipe and outer grille EN
Make the wall openings for the
assembly pipes (e.g. by coring,
core bit Ø 162 mm).
If necessary shorten the pipe to the
required installation length (e²: min.
300 mm; e²short: min. 200 mm).
Take care that the pipe overlaps on
both sides to cope with the plaster
thicknesses (after plastering the
pipe must close flush with the plas-
ter). Insert the pipe and seal it all
around. (Assembly glue Order No.
038 733).
Apply plaster indoors and out-
doors. If outer closure is plastered,
first replace the plaster protection
cap outdoors by an outdoor closure
piece.
Remove the plaster protection cap
outdoors. Assemble the outer grille
using the integrated claw fasteners
(tighten screws).
①
②
➂
Indoors
Indoors Out-
doors
Outdoors
Plaster protection cap
Tighten claw fasteners with screws
3 mm

14
Assembly: Electric installation and Electric connection EN
Assembly: Heat recovery unit and Inner screen EN
Safety instructions:
Caution! Any assembly work to the ventilation device may only be carried out when all poles of the supply
voltage have been disconnected.
Make sure that the supply voltage of all connection lines is voltage-free (dead). (Separation from the power
supply with a minimum contact opening of 3 mm, e.g. electric fuse disconnecting all poles).
Each electric circuit of this ventilation system must be fitted with a residual current protection (e.g. FI switch/
RCCB).
Electric connection only by a specialist. Additional installations and electrical components in this ventilation
system are not allowed.
The system can be controlled via
several controls of LUNOS.
Follow the relevant installation
instructions.
Select the position of the switch.
Slit the cable ducts (power cable +
cable to the device pairs) and the
pipes (2 cm deep). Lay the power
cable (e.g. 3 x 1.5 mm²) and the
cables to the pairs of devices (e.g.
3 x 0.75 mm²). Place the cables to
the device pairs ready in the pipes.
Switch
Device 1
Supply/Exhaust
Device 2
Exhaust/Supply
horizontal
vertical
also slit pipes
for cable
Only slit the pipes
in these four areas
Control
Do not brush the device
cable up to the pipe. Leave
something underneath the
pipe so that it does not
block the insertion of the
heat exchanger unit.
Remove plaster protection cap
inside, insert heat exchanger unit
into the assembly pipe, ensure
there is a 22 mm spacing. Motor is
on the inside. Using the loop on the
inside of the heat exchanger unit
the said unit may be pulled out for
correction purposes.
Motor
①
22 mm

15
Assembly: Heat recovery unit and Inner screen EN
Connect cables to plugs, insert pin
and socket connectors into the
recess of the heat exchanger
casing.
Cable Motor cable
red
blue
purple
Pin-and-socket
connector
Insert inner closure with filter
casing, snap the indoor screen
into place in open position.
Ready.
open
closed
②
➂
outer grilleinner screen
sound insulation inserts insert
The sound insulation inserts are
supplied as mats, has to be inser-
ted in a ring shape in the pipe and
positioned as shown. For a maxi-
mum effect, the tube should be
completely filled between the de-
vice and the inner screen. If ne-
cessary, shorten the ring (s).
Assembly: Sound insulation set EN

16
Please note below information on the filter changes you have carried out:
Filter replacement date Expected filter replacement Type of filter used
Filter replacement EN
The filter replacement indicator signalises
that a filter is contaminated. In what way
this is done, please refer to the description
of the control device.
Remove front cover, take filter out, insert
new or cleaned filter (filters can be cleaned
e.g. in a dishwasher), put front cover on.
The ventilation openings must not be blo-
cked or covered.
Cleaning
If necessary wipe the indoor screen and covering frame with a dry soft cloth.
Filter replacement and cleaning must not be carried out by children or by persons who are not
able to operate the device safely due to their physical, sensory or mental abilities or their inex-
perience or lack of knowledge.
Additional parts and replacement parts
Filter
Indoor screen compl. 9/IBE Order No.: 39 851
Replacement filter G3, 9/FIB3R, three-pack Order No.: 37 214
Sound insulation set 9/SW Order No.: 39 850
Wind pressure relief 9/WDSE (for assembly pipes from 370 mm length) Order No.: 39 860
Sound protection screen 9/IBS Order No.: 39 947
Note on LUNOS outer covers
The full-plastic outer covers supplied by LUNOS provide high resistance to driving rain and meet the
reqirements of Stress Group III according to DIN 4108-3 (2014-11). Metallic or metal-coated covers
can be used in Stress Group I in accordance with DIN 4108-3 (2014-11).
For buildings in wind-exposed locations or if there is a risk of strong winds and rain on the outer
covers, additional weather protection measures must be taken, if necessary.
E124 09.19
LUNOS Germany
LUNOS Lüftungstechnik GmbH Phone [phone]
für Raumluftsysteme Fax [phone]
Wilhelmstr. 31 [email protected]
13593 Berlin ∙ Germany www.lunos.de
