Lunos Silvento EC User manual

1
I DE Einbauanleitung
Ventilatoreinsatz Silvento ec
- Bitte an den Nutzer weiterleiten -
II EN Installation Manual
Fan Insert Silvento ec
- Please pass on to user -

2
Inhalt:
Zu dieser Anleitung, Sicherheitshinweise, Entsorgen
Technische Daten, Versandeinheit, Montage der Steuerplatine im Gitterabdeckrahmen
Montage von Lüftereinsatz, Steuerplatine und Dekorblende
Einstellung der DIP-Schalter
Anstecken von Modulen an die Steuerplatine
Elektrischer Anschluss - Anschlussbilder
Feuchteregelung
Filterwechsel, Positionierung des Bewegungsmelders
Reinigung, Zusatz- und Austauschteile
Seite:
2
3
4-5
6
7
8
9
10
10

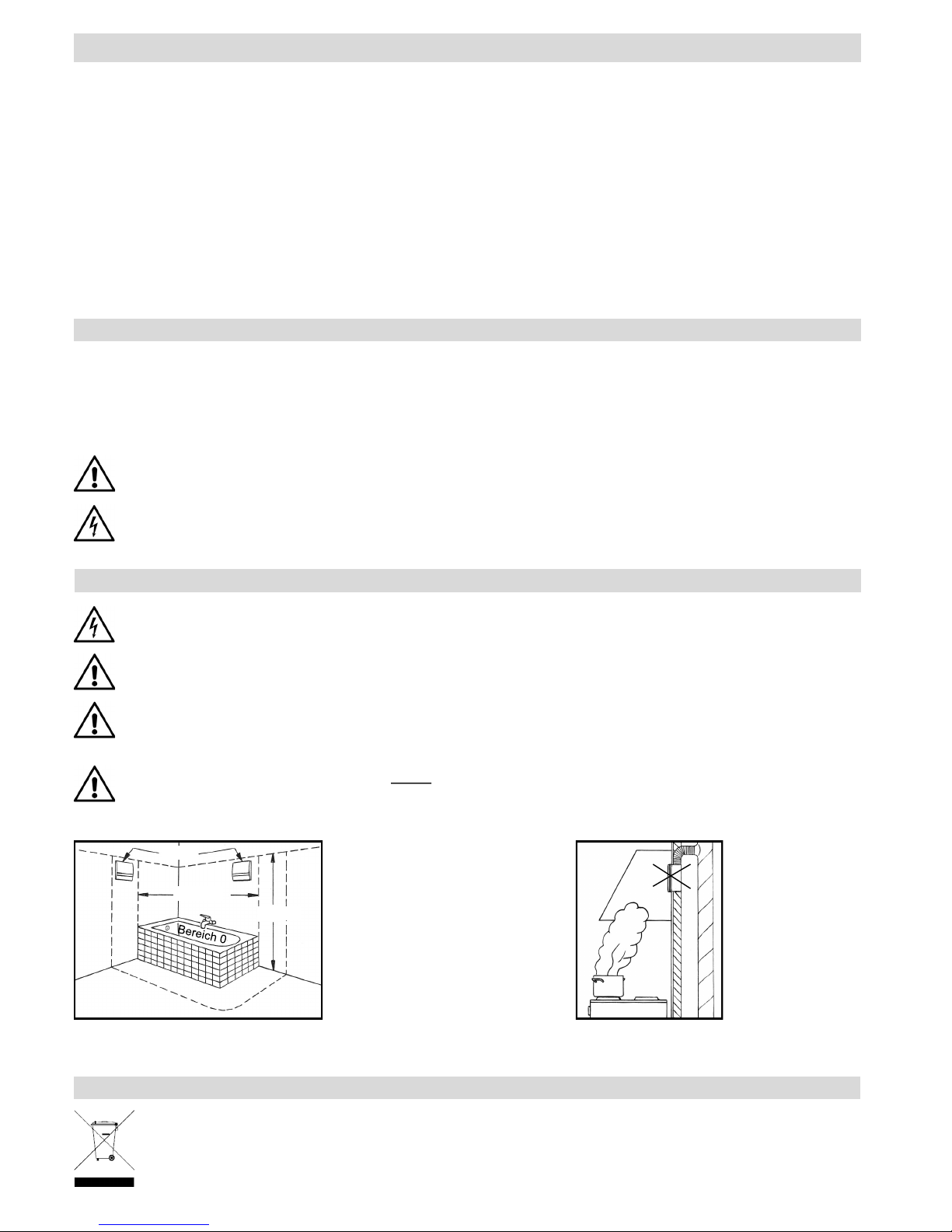

Lüftereinbau als
Dunstabzugshaube
nicht gestattet
Der Einbau im Bereich 1 in
Bade- und Duschräumen
entsprechend VDE 100 ist
zulässig.
Lüfter
Bereich 1
Bereich 2
2,25 m
Zu dieser Anleitung
 Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt die allgemeinen Si-
cherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text
 Diese Anleitung ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwaltung usw.) weiterzu-
geben
Zeichen in dieser Anleitung:
Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfolgen!
Das Lüftungsgerät ist schutzisoliert nach Schutzklasse II, der Schutzleiteranschluss entfällt!
Dieses Zeichen warnt Sie vor Verletzungsgefahren
Dieses Zeichen warnt Sie vor Verletzungsgefahren durch Elektrizität
Sicherheitshinweise
Achtung! Der elektrische Anschluss darf nur von autorisiertem Fachpersonal und nach gültiger VDE
0100 vorgenommen werden!
Achtung! Dieses Gerät darf nicht von Kindern und Personen bedient werden (Filterwechsel/ Reinigung),
die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, es sicher zu bedienen.
Bei Ventilatoren für Abluftbetrieb muss immer für eine funktionierende Nachströmung von Außenluft gesorgt
werden
Entsorgen
Entsorgen Sie die Verpackung sortenrein. Wenn Sie sich vom Lüftungsgerät trennen möchten, entsorgen
Sie es zu den aktuellen Bestimmungen. Im Rahmen des Elektro-und Elektronikgerätegesetzes (ElektroG) ist
die kostenlose Rückgabe dieses Gerätes bei Ihrer kommunalen Sammelstelle gewährleistet.
Einbauanleitung DE

3

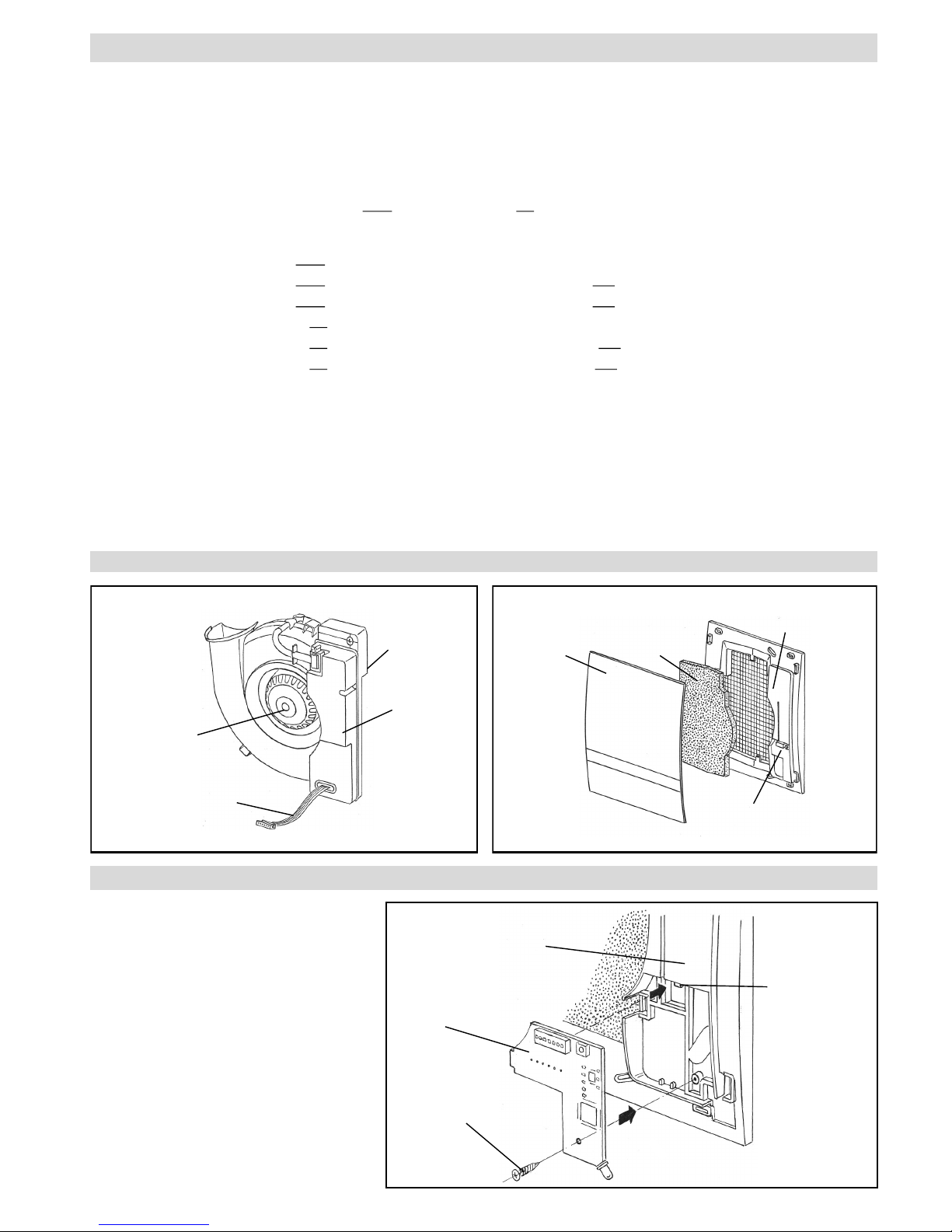

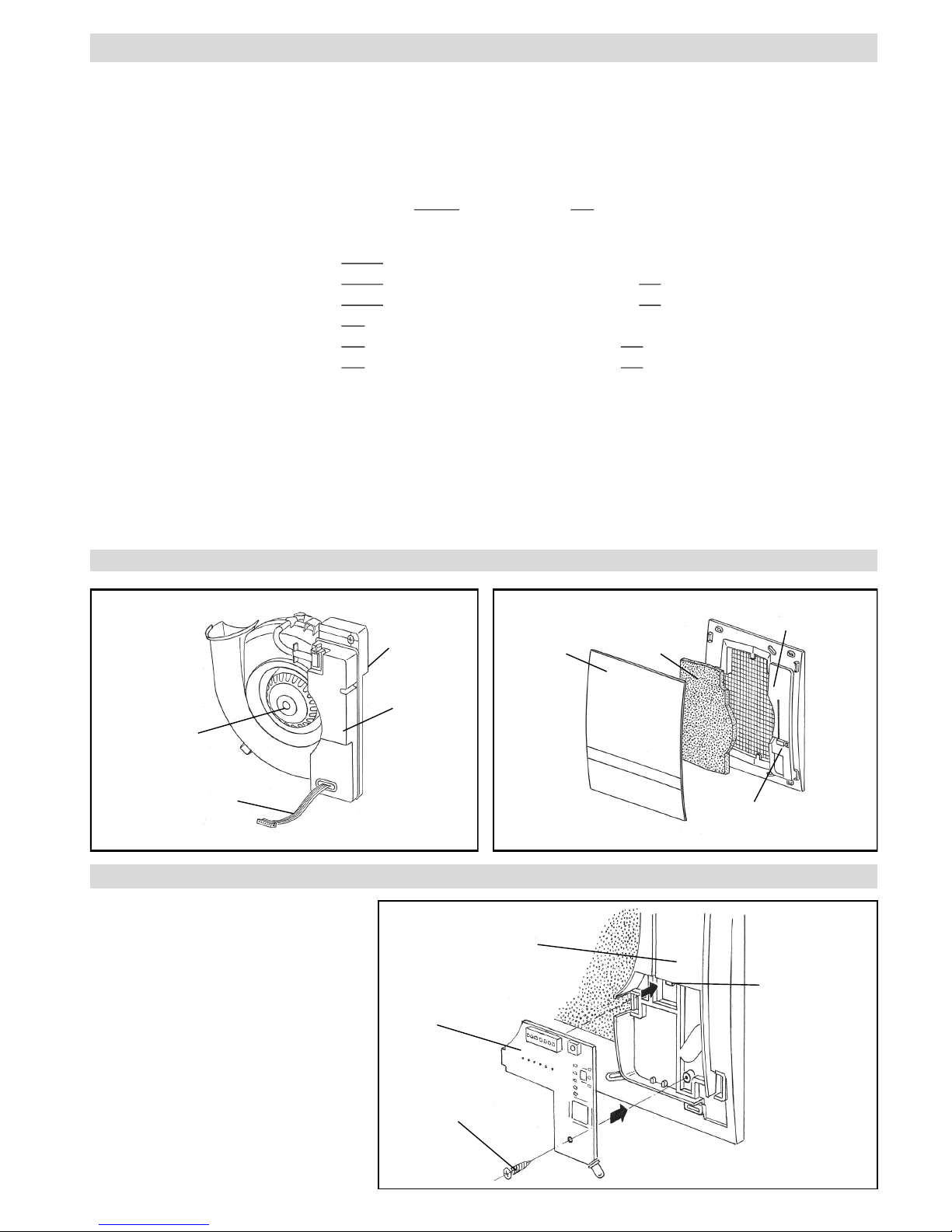

+ Schraubenzubehör Steuerplatine
(wird separat geliefert)
Motor
Anschlusskabel mit Ste-
cker für Steuerplatine
Filter
Gitterabdeckrahmen
Frontabdeckteil
Lüftereinsatz Dekorblende
El. Anschluss
Steuerung
Versandeinheit Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand!
Montage der Steuerplatine im Gitterabdeckrahmen
Befestigen Sie die Steuerplatine im vor-
gesehenen Montageraum des Gitterab-
deckrahmens.
Steuerplatine
Gitterabdeckrahmen
Schraube
Hier Steuerplatine
unterhaken
Jeder Silvento ec kann mit einer Steuerplatine ohne Feuchtesensor oder mit Feuchteplatine kombiniert werden, jede Steuerplatine ist
mit jeweils einem Erweiterungsmodul kombinierbar.
Daraus ergeben sich folgende Konfigurationsmöglichkeiten:
 Silvento ec mit Basisplatine ohne Feuchtesensor, mit integriertem Zeitnachlauf
 Silvento ec mit Basisplatine ohne Feuchtesensor, mit integriertem Zeitnachlauf und Bewegungssensor-Modul
 Silvento ec mit Basisplatine ohne Feuchtesensor, mit integriertem Zeitnachlauf und Funksensor-Modul
 Silvento ec mit Komfortplatine mit Feuchtesensor, mit integriertem Zeitnachlauf
 Silvento ec mit Komfortplatine mit Feuchtesensor, mit integriertem Zeitnachlauf, und Bewegungssensor-Modul
 Silvento ec mit Komfortplatine mit Feuchtesensor, mit integriertem Zeitnachlauf und Funksensor-Modul
Alle Geräte sind ausgestattet mit Filter der Klasse G2 und einer Filterwechselanzeige.
Lüftungsgeräte der Typenreihe „Silvento“ erfüllen alle Anforderungen:
- der DIN 18017-3
- für Niederspannung (CE) nach EG Richtlinien (2006/95/EG; 2014/35/EU)
- für elektromagnetische Verträglichkeit (CE) nach EG Richtlinien (2004/108/EG; 2014/30/EU)
Spannungsversorgung: 200-240 V AC 50 Hz
Fernsteuereingang: 0-10 V DC
Schutzklasse: II
Schutzart: IPX5
Luftvolumenstrom: AUS, 15-60 m³/h
(bei aktiver Feuchteregelung
„quasi“-stufenlos zwischen 15 und 60 m³/h)
Elektrische Leistungsaufnahme: 1,8-6,2 W
Schalldruckpegel: 22-35 dB(A)
Technische Daten DE

4
Schrauben
Frontabdeckteil
Gitterabdeckrahmen
Schalldämmung
(entfällt bei
Zweiraumlüftern)
Schrauböffnungen
freimachen
2Blende für
Zweiraumlüfter
Unterputz– Variante:
Montage Lüftereinsatz:
 Putzschutzdeckel entfernen
 Schalldämmung herausnehmen
 Lüftereinsatz fest einrasten und Netz-
anschlussbereich anschrauben
 Schalldämmung einsetzen (entfällt bei
Zweiraumanlage)
Achtung: Einraumlüfter nicht ohne
Schalldämmung betreiben
1
Lüftereinsatz
Schraube
Schalldämmung (entfällt bei
Zweiraumlüftern)
In allen Varianten:
 Ggf. Putzschutzdeckel vom Gehäuse
abnehmen
 Schalldämmung aus dem Gehäuse
herausnehmen
 Ggf. elektrischen Anschluss und Lage
der Netzanschlussklemme überprüfen
Netzanschlußklemme
Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfolgen!
Zusätzliche Installationen und elektrische Bauelemente im Lüftungsgerät sind unzulässig!
Montage Dekorblende:
 Steuerplatine an Steuerung anschließen
(siehe S.4)
 Gitterabdeckrahmen mit mitgelieferten
Schrauben am Lüftergehäuse befesti-
gen.
 Frontabdeckteil aufsetzen und einrasten
Achtung: Gitterabdeckrahmen wird
immer entsprechend der Einbaulage des
Lüfters montiert! Das Frontabdeckteil
kann dann auf dem Gitterabdeckrahmen
wahlweise in zwei Positionen um 180°
gedreht montiert werden!
Bei Zweiraumlüftern:
 Blende unter Filter in Gitterabdeckrah-
men einlegen (Schalldämmung entfällt
bei Zweiraumanlagen)
(Blende für Zweiraumlüfter ist im Zwei-
raumzubehör enthalten)
Aufputz- Variante:
Montage Lüftereinsatz:
 Schalldämmung entnehmen
 Lüftereinsatz fest einrasten und am
Netzanschlussbereich anschrauben
 Schalldämmung einsetzen
Achtung:
Lüfter nicht ohne Schalldämmung be-
treiben!
I
Lüftereinsatz
Schraube
Schalldämmung
Mögliche Einbaulagen
der Dekorblende:
Drehung um 180°
Position der Steue-
rung im Lüfter
Montage von Lüftereinsatz, Steuerplatine und Dekorblende DE

5
II
Anschluss der Steuerplatine an die
Steuerung:
 Lüftereinsatz montieren, Schalldäm-
mung einsetzen
 Rast- o. Schrauböffnungen im Gitter-
abdeckrahmen freimachen
 Kabel für Steuerplatine anstecken, die
Kupplung für den Stecker des Kabels
befindet sich in einem Ausschnitt auf
der Rückseite des Gitterabdeckrah-
mens
 Gitterabdeckrahmen einrasten bzw.
anschrauben, dabei Kabel unterhalb
der Steuerplatine einlegen (nicht ein-
klemmen)
 Frontabdeckteil aufsetzen und einras-
ten.
Hinweis: Nach Anlegen der Netz-
spannung an das komplettierte Lüf-
tungsgerät blinkt die LED an der
Steuerplatine einmal.
Montage Dekorblende:
 Steuerplatine an Steuerung anschlie-
ßen (siehe unten)
 Gitterabdeckrahmen auf Gehäuse
einrasten
 Frontabdeckteil aufsetzen.
Achtung: Gitterabdeckrahmen wird
immer entsprechend der Einbaulage
des Lüfters montiert! Das Frontabdeck-
teil kann dann auf dem Gitterabdeckrah-
men wahlweise in zwei Positionen um
180° gedreht montiert werden!
Mögliche Einbaulagen
der Dekorblende:
Drehung um 180°
Position der Steue-
rung im Lüfter
Rastöffnungen freimachen
Steuerplatine anstecken: Steuerplatine angesteckt:
Kupplung
Stecker
Steuerplatine angesteckt und
Kabel für Steuerplatine korrekt
eingelegt:
Steuerplatine
Frontabdeckteil
Gitterabdeckrahmen
Stecker mit
Kupplung
Kabel für Steuerplatine
Steuerung
Montage von Lüftereinsatz, Steuerplatine und Dekorblende DE

6

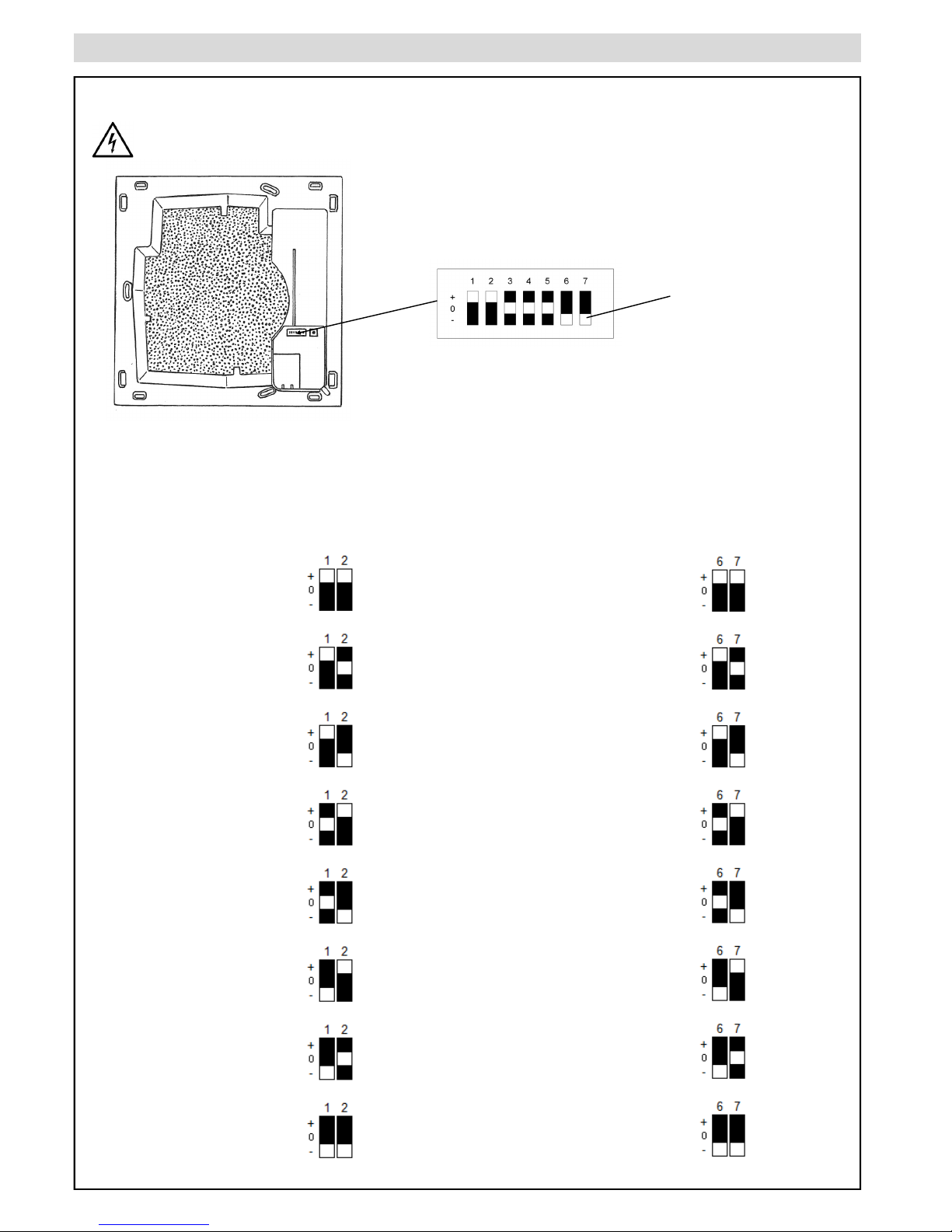

Über die DIP-Schalter auf der Steuerplatine haben Sie die Möglichkeit eine Vielzahl von Lüfterfunktionen einzu-
stellen! Jeder der weißen Schalter hat drei Einstellmöglichkeiten!
Achtung! Schalter nur in spannungsfreiem Zustand des Lüftungsgerätes verstellen!
Werkseinstellung:
Grundlüftung: AUS
Nennlaststufe: 60 m³/h
Intervall: AUS
Nachlaufzeit: AUS
Einschaltverzögerung: AUS
Änderung der Einstellungen:
1. Frontabdeckteil abnehmen
2. Gewünschte Einstellungen vornehmen
3. Wiedermontage in umgekehrter Reihenfolge.
Folgende DIP-Schalterstellungen mit folgenden Funktionen sind möglich:
Über die DIP-Schalter 1, 2, 6 und 7 haben Sie die Möglichkeit, die Luftvolumenströme für Grund-und Bedarfslüf-
tung einzustellen, über die DIP-Schalter 3, 4 und 5 können Sie die Zeitnachlauffunktionen konfigurieren.
weißer Schalter
DIP-Schalterstellungen Grundlüftung DIP-Schalterstellungen Bedarfslüftung
0 m³/h
15 m³/h
20 m³/h
30 m³/h
40 m³/h
45 m³/h
50 m³/h
60 m³/h
0 m³/h
15 m³/h
20 m³/h
30 m³/h
40 m³/h
45 m³/h
50 m³/h
60 m³/h
Einstellung der DIP-Schalter DE

7
Anstecken von Modulen an die Steuerplatine
Modul an Steuerplatine angesteckt
und im Gitterabdeckrahmen mon-
tiert:
Steuerplatine
Modul
Positionierungsstege
Gitterabdeck-
rahmen
Entnehmen Sie die Steuerplatine dem
Gitterabdeckrahmen. Lösen Sie dazu
die Befestigungsschraube.
Stecken Sie das Modul mit dem Ste-
cker an die Steuerplatine an.
Setzen Sie die Steuerplatine mit dem
angesteckten Modul in den Gitterab-
deckrahmen ein.
Rasten Sie das Modul in die Positionie-
rungsstege ein.
Fixieren Sie die Steuerplatine mit der
Befestigungsschraube.
Drücken Sie beim Funkmodul die An-
tenne in die dafür vorgesehene Öffnung
des Gitterabdeckrahmens ein.
(siehe dazu auch „Montage der Steuer-
platine im Gitterabdeckrahmen“ S.2)
Aussparung
zum Einlegen
der Antenne
des Funkmo-
duls
Modul
Modul an Steuerplatine
anstecken:
Steuerplatine
Stecker
Feuchte-
Temperatursensor
(nur bei Steuerplatine Typ
5/EC-FK)
Intervall AUS
Intervall EIN,
Lüfter läuft alle 4 Std. für 30 min in Bedarfslüftung
Intervall EIN,
Lüfter läuft alle 2 Std. für 15 min in Bedarfslüftung
Nachlaufzeit AUS
Nachlaufzeit EIN,
Lüfter läuft 15 min in Bedarfslüftung nach
Nachlaufzeit EIN,
Lüfter läuft 30 min in Bedarfslüftung nach
Einschaltverzögerung AUS
Einschaltverzögerung 120 s
Einschaltverzögerung 45 s
DE

8

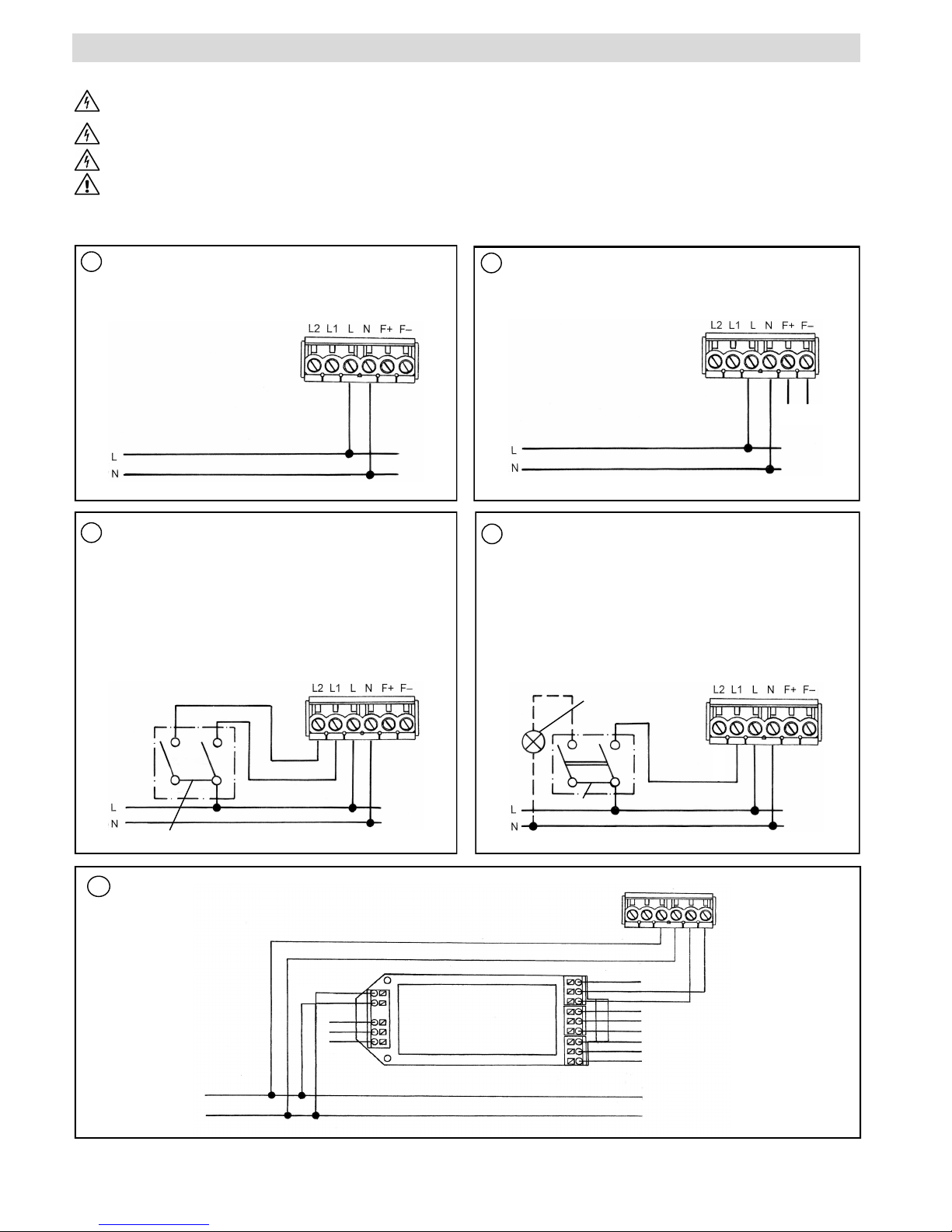

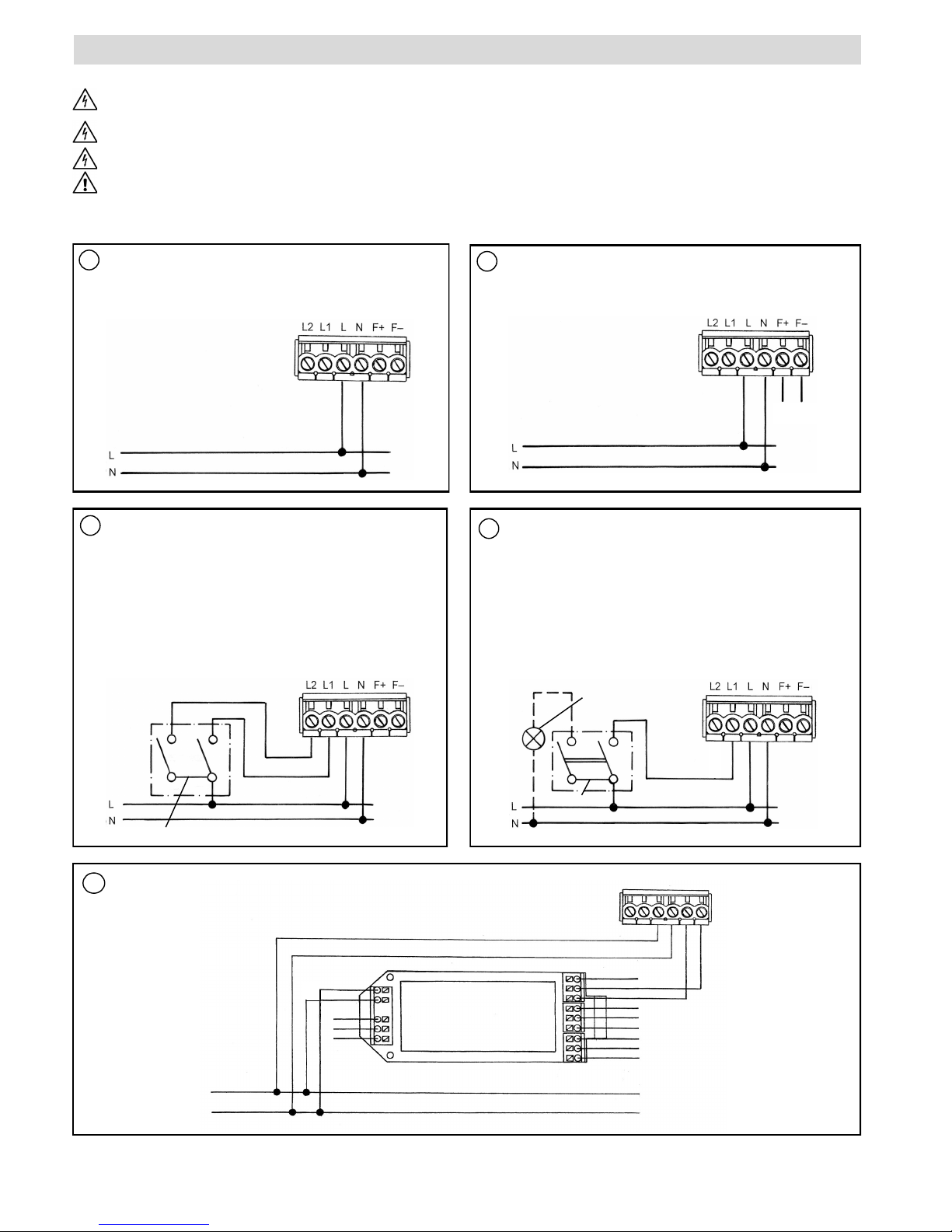

Sicherheitshinweise:
Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfolgen! Das Lüftungsgerät ist schutz-
isoliert nach Schutzklasse II, der Schutzleiteranschluß entfällt.
Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei! (Abtrennung vom
Netz mit mindestens 3 mm Kontaktöffnung, z.B. elektr. Sicherung).
Jeder zum Lüfter gehörende Stromkreis muss mit einem Fehlerstromschutz (z. B. FI– Schalter) ausgestattet sein!
Elektrischer Anschluss nur durch Fachmann!
Zusätzliche Installationen und elektrische Bauelemente im Lüftungsgerät sind unzulässig!
Anschlussbilder für weitere Lüfterfunktionen auf Anfrage!
L
N
1Automatischer Betrieb mit Feuchteregelung
entsprechend DIP-Schalterstellung der Steuerplatine
Komfortsteuerung: feuchtegeregelter Betrieb
Basissteuerung: Intervallschaltung möglich
2Mit Fernsteuerung
Hinweis: Auch andere Schaltungen z.B. über L1 oder L2
möglich, Fernsteuerung hat immer Vorrang
0-10 V
3
5/W2
Brücke
Je nach Steuerplatine, DIP-Schalterstellung und Modul:
 Mit Zeitnachlauf (Basissteuerung): Deaktivieren der
Nachlauffunktionen (L2), Dauerbetrieb Grundlüf-
tung oder AUS entsprechend DIP-Schalter 1 und 2
schaltbar auf Bedarfslüftung (L1)
 Mit Feuchteregelung (Komfortsteuerung): Deakti-
vierbare Feuchteregelung (L2), schaltbar auf Be-
darfslüftung (L1)
Hinweis: Keine Lichtkopplung möglich
4
5/W
Brücke
Raumbeleuchtung
Je nach Steuerplatine, DIP-Schalterstellung und Modul:
 Einstufiger Betrieb, schaltbar auf Bedarfslüftung
 Dauerbetrieb Grundlüftung und zeitnachlaufgesteuerte
Bedarfslüftung
 Feuchteregelung, schaltbar auf Bedarfslüftung
 Zeitnachlaufgesteuerte Bedarfslüftung
Hinweis: Verwenden Sie einen zweipoligen Schalter, wenn
die Raumbeleuchtung gleichzeitig mit der Bedarfslüftung
geschaltet werden soll!
Direkter Anschluss an TAC
5
+
-
0-10 V
L2 L1 L N F+ F-
≤ 1,0 V Lüftung entsprechend
Schalterstellung
> 1,0 V - ≤ 3,0 V Lüfter AUS
> 3,0 V - ≤ 5,0 V 15 m³/h
> 5,0 V - ≤ 7,0 V 30 m³/h
> 7,0 V - ≤ 9,0 V 45 m³/h
> 9,0 V - ≤ 10,0 V 60m³/h
Sie können auch über einen Schalter an L die Grundlüftung temporär manuell abschalten, für die Nutzung der Zeitnach-
lauffunktionen muss aber L geschaltet oder dauerhaft angeschlossen sein!
Elektrischer Anschluss - Anschlussbilder DE

9
Feuchteregelung DE
Lüfter, die mit der Komfortplatine 5/EC-FK ausgestattet sind, verfügen über eine selbstständige Feuchteregelung,
deren Standardregelbereich 50 - 70 % r.F. ist und zwischen der eingestellten Grundlüftungsstufe (DIP-Schalter 1, 2)
und der Bedarfslüftungsstufe (DIP-Schalter 6, 7) regelt. Dadurch wird für eine ständige Anpassung des Abluftvolu-
menstroms an die Raumluftfeuchte und Raumtemperatur gesorgt und ein Optimum an Behaglichkeit erreicht. Es wird
nur so viel wie nötig, aber nur so wenig wie möglich gelüftet, was Energie spart, eine Überfeuchtung der Wohnung
verhindert sowie Bauschäden und Schimmel vermeidet.
Die Regelung erfolgt quasi stufenlos und auf „intelligente“ Weise, in dem zwischen dauerhaft hoher relativer Feuchte
oder schnellem Anstieg (z.B. durch Duschen) unterschieden wird.
Kann die relative Feuchte innerhalb eines Zeitraumes von zwei Stunden nicht deutlich reduziert werden (z. B. im
Sommer), wird der Lüfter in die Grundlüftungsstufe geschaltet.
Steigt die relative Feuchte während des Absenkbetriebes innerhalb von einer Stunde um mehr als 5% an, wird der
Absenkbetrieb beendet. Wird die untere Schaltschwelle unterschritten und ist als Grundlüftungsstufe AUS eingestellt,
wird der Lüfter ausgeschaltet.
Befindet sich der Lüfter in der Grundlüftungsstufe AUS, läuft der Lüfter einmal in der Stunde für 3 Minuten auf der
Stufe 15 m³/h (Schnüffelbetrieb). Wird in dieser Zeit eine relative Feuchte gemessen, die oberhalb der eingestellten
Schaltschwelle, z. B. 50 % r.F. liegt, wird die Feuchteregelung aktiviert.
Ist die gemessene relative Feuchte kleiner als die Schaltschwelle, wird der Lüfter nach diesen drei Minuten wieder
ausgeschaltet.
Hinweise:
 Wird Spannung an L2 angelegt, werden alle Sonderfunktionen, Einschaltverzögerung, Nachlaufzeit, Intervall-
betrieb sowie die Feuchteregelung (nur 5/EC-FK) deaktiviert.
 Normalerweise soll für die Grundlüftungsstufe ein kleinerer Volumenstrom eingestellt werden als für die Be-
darfslüftungsstufe. Ist der Volumenstrom der Grundlüftungsstufe größer als der Volumenstrom der Bedarfslüf-
tungsstufe, funktioniert die Regelung umgekehrt, was bedeutet, dass bei ansteigender relativer Luftfeuchte
weniger gelüftet wird.
 Innerhalb der ersten zwei Stunden nach Netzanschluss läuft der Lüfter auf der Stufe, die dem aktuell gemes-
senen Wert der relativen Feuchte entspricht.

10
LUNOS Deutschland
LUNOS Lüftungstechnik GmbH Tel. [phone]
für Raumluftsysteme Fax [phone]
Wilhelmstr. 31 inf[email protected]
13593 Berlin ∙ Germany www.lunos.de
 Leuchtanzeige leuchtet
dauerhaft bei verschmutz-
tem Filter
 Frontabdeckteil abnehmen,
Filter entnehmen. Neuen
oder gereinigten Filter einle-
gen. Die Reinigung des
Filters kann z.B. mit dem
Geschirrspüler erfolgen.
 Taster mit Hilfsmittel z. B.
Stift 3 Sekunden betätigen;
Leuchtanzeige erlischt
 Frontabdeckteil aufsetzen
Gerät niemals ohne Filter
betreiben!
7
Zusatz-/ Austauschteile
Filter im 3er Pack 2/FSI-R Bestell-Nr.: 039 721
Steuerplatine Basisvariante 5/EC-ZI Bestell-Nr.: 040 080
Steuerplatine Komfortvariante mit FT-Sensor 5/EC-FK Bestell-Nr.: 040 081
Bewegungsmeldermodul 5/BM Bestell-Nr.: 040 082
Funkmodul 5/FM Bestell-Nr.: 040 083
Reinigung
Wischen Sie bei Bedarf Frontabdeckteil und Gitterabdeckrahmen mit einem trockenem weichen Tuch ab.
Filterwechsel und Reinigung dürfen nicht von Kindern und Personen durchgeführt werden, die aufgrund ihrer
physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage
sind, diese sicher durchzuführen.
Positionierung des Bewegungsmelders
Position des Bewegungsmel-
ders auf dem Gitterabdeckrah-
men
Bewegungsmelder auf
Modul integriert
Bewegungsmelder-
Reichweite
vertikal
Bewegungsmelder-Reichweite
horizontal
Max. 6 m
90 °
90°
Max. 6 m
Leuchtanzeige leuchtet unter der Ecke
Taster zum Rücksetzen der
Filterüberwachung
Hinweis:
Wird der Anschluss L2 geschaltet oder dauerhaft angeschlossen, erfolgt die Grundlüftung mit 30 m³/h!
Filterwechsel DE
