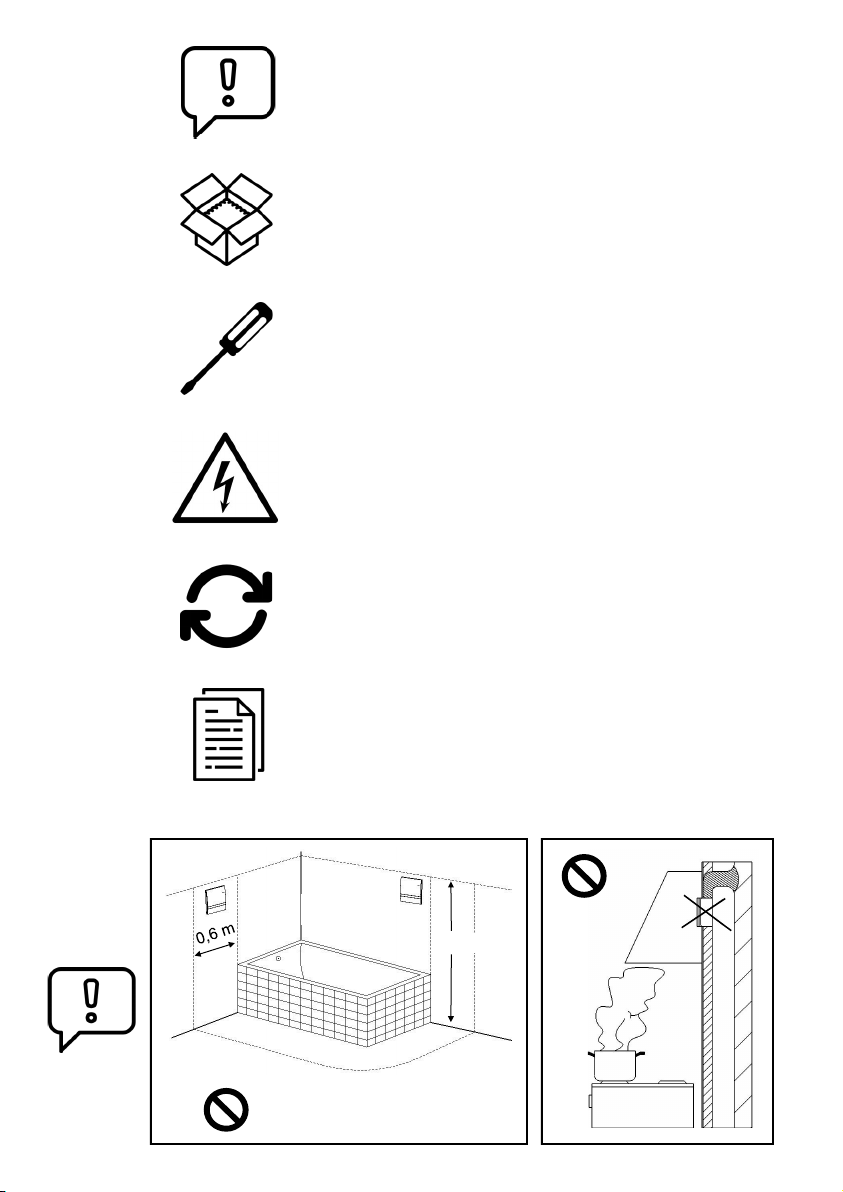

Zusätzliche Installationen und elektrische Bauelemente im Lüftungsgerät sind unzulässig!
Anschlussbilder für weitere Lüfterfunktionen auf Anfrage!
Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfol-
gen! Das Lüftungsgerät ist schutzisoliert nach Schutzklasse II, der Schutzleiteranschluß
entfällt.
Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen
spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. elektr. Si-
cherung).
Jeder zum Lüfter gehörende Stromkreis muss mit einem Fehlerstromschutz (z. B. FI– Schal-
ter) ausgestattet sein!
Elektrischer Anschluss nur durch Fachmann!

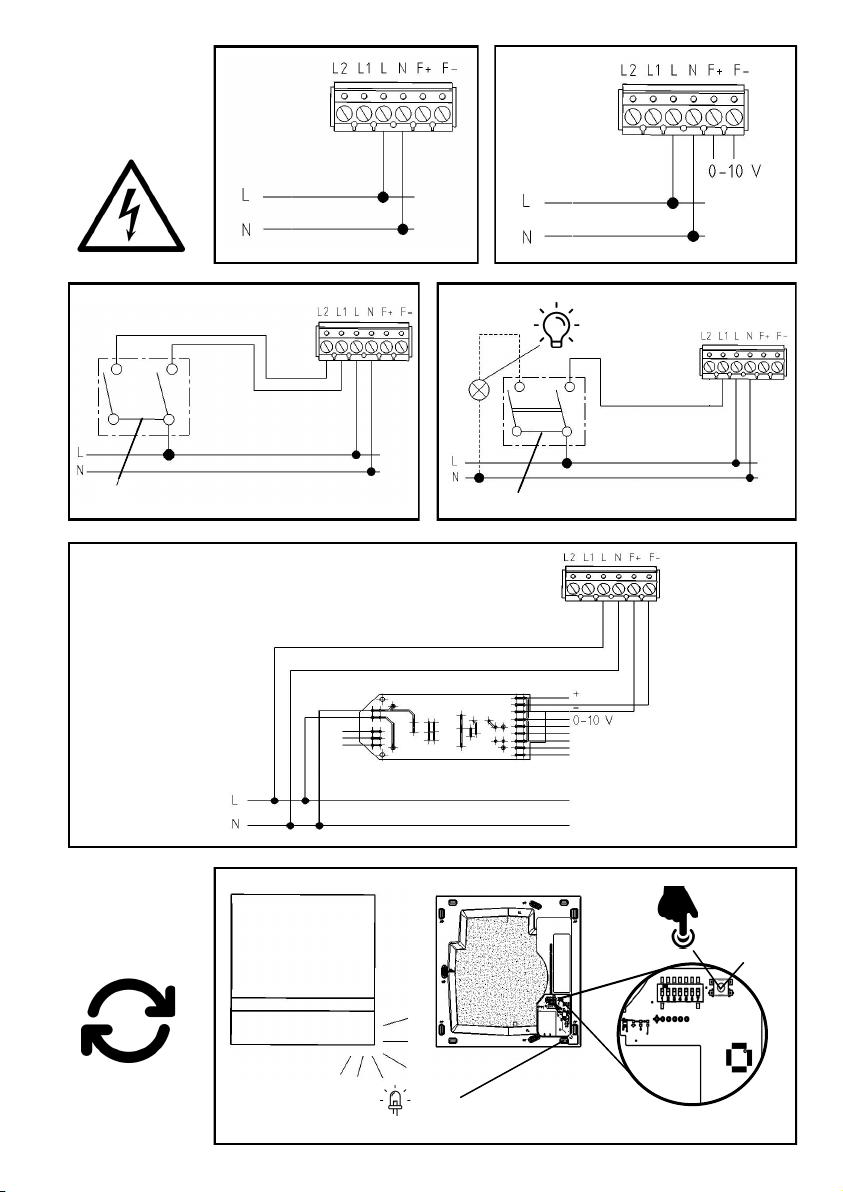

4 Elektrischer Anschluss

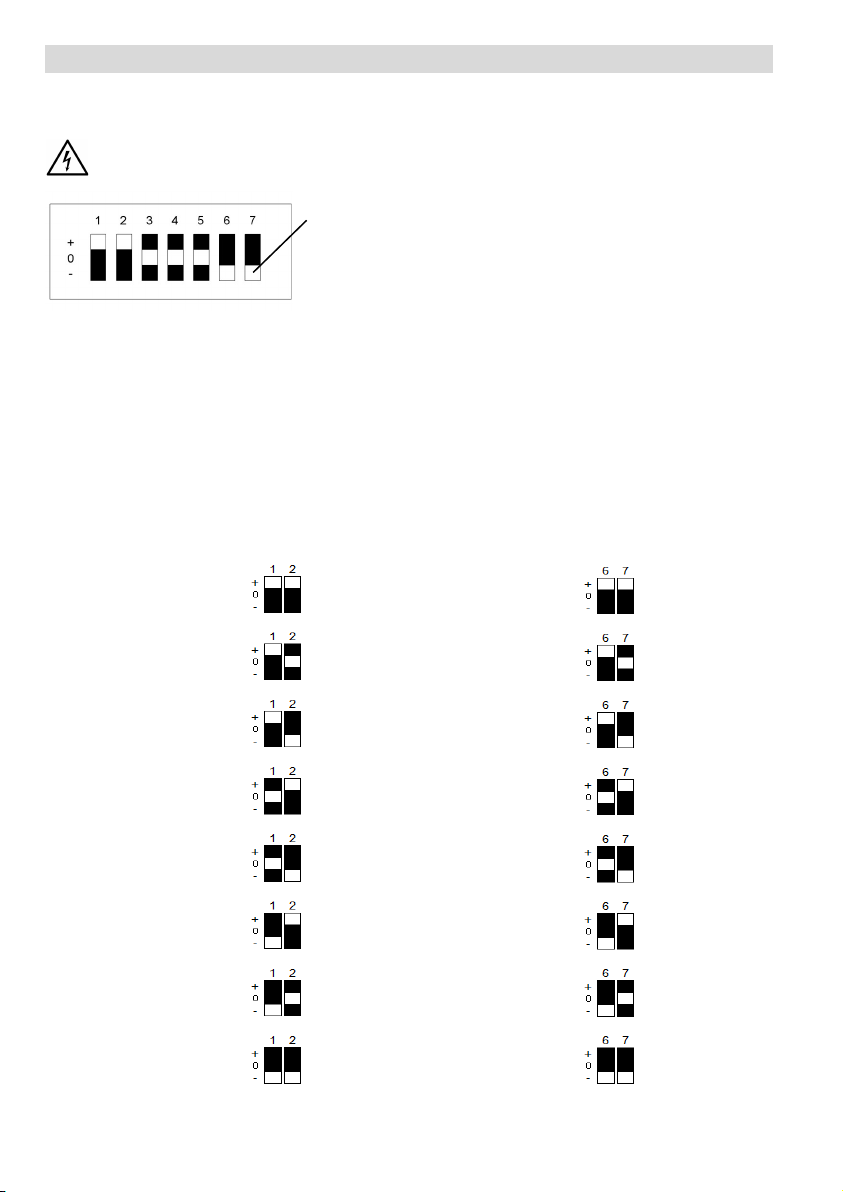

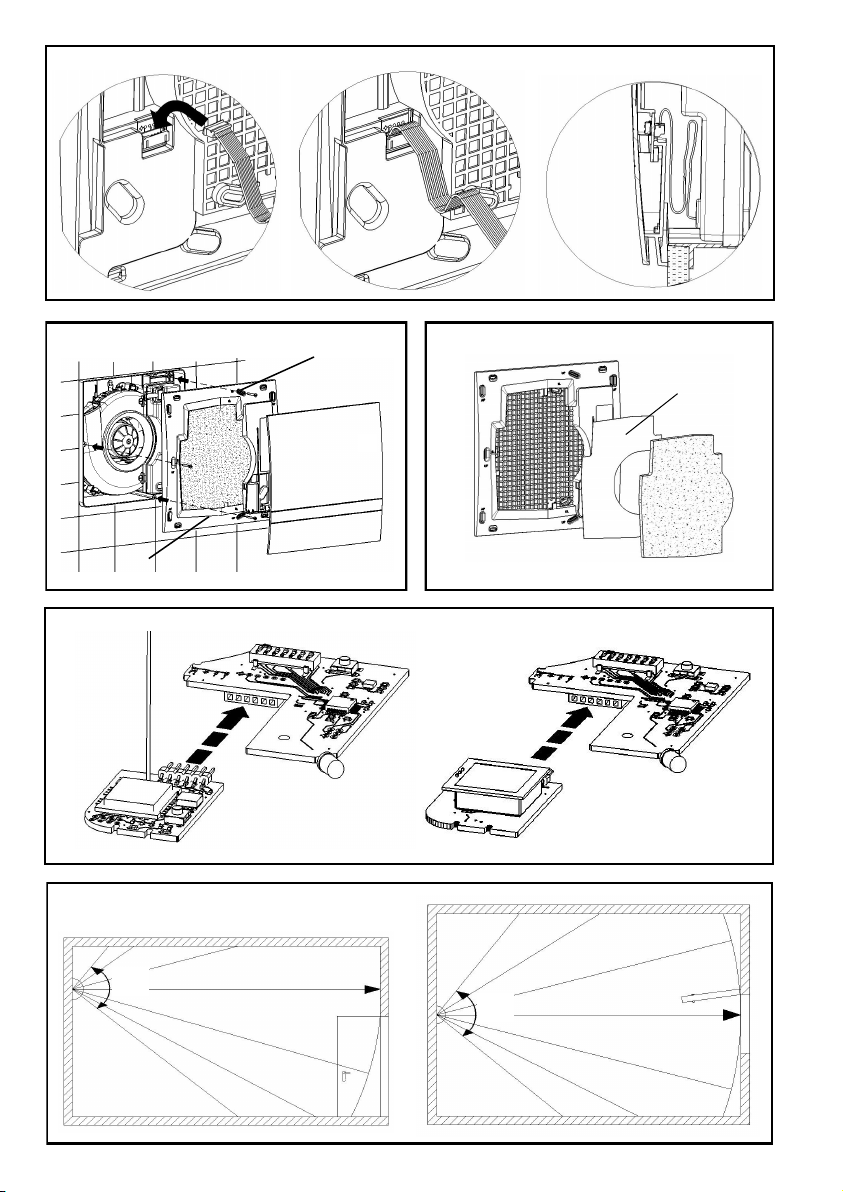

4.1 Automatischer Betrieb mit Feuchteregelung/Grundlüftung entsprechend DIP-Schalterstellung
der Steuerplatine.
Komfortplatine: feuchtegeregelter Betrieb
Basisplatine: Intervallschaltung möglich
4.2 Mit Fernsteuerung (0 - 10 V)
Der Fernsteuereingang ist in zwei Bereiche aufgeteilt. Im Bereich 0-5 V wird die Stufe abso
lut, d.h. mit höchster Priorität gesetzt (entspricht DIP 6,7 bei geschaltetem L1). Im Bereich 6-
10 V wird nur die Grundlast gesetzt (entspricht DIP 1,2). Im Bereich 0-0,4 V arbeitet der Lüf-
ter eigenständig.
Stufe 0: 0,6 V - 0,9 V
Stufe 1: 1,1 V - 1,4 V
Stufe 2: 1,6 V - 1,9 V
Stufe 3: 2,1 V - 2,4 V
Stufe 4: 2,6 V - 2,9 V
Stufe 5: 3,1 V - 3,4 V
Stufe 6: 3,6 V - 3,9 V
Stufe 7: 4,1 V - 4,4 V
Stufe 8: 4,6 V - 4,9 V
Stufe 1: 6,1 V - 6,4 V
Stufe 2: 6,6 V - 6,9 V
Stufe 3: 7,1 V - 7,4 V
Stufe 4: 7,6 V - 7,9 V
Stufe 5: 8,1 V - 8,4 V
Stufe 6: 9,6 V - 8,9 V
Stufe 7: 9,1 V - 9,4 V
Stufe 8: 9,6 V - 9,9 V
Bereich absolute
Stufe
Bereich Grund-
laststufe
4.3 Je nach Steuerplatine, DIP-Schalterstellung und Modul:
Mit Zeitnachlauf (Basisplatine): Deaktivieren der Nachlauffunktionen (L2), Dauerbetrieb
Grundlüftung oder AUS entsprechend DIP-Schalter 1 und 2 schaltbar auf Bedarfslüftung
(L1) entsprechend DIP-Schalter 6 und 7.
Mit Feuchteregelung (Komfortplatine): Deaktivierbare Feuchteregelung (L2), schaltbar auf
Bedarfslüftung (L1)
Hinweis: Keine Lichtkopplung bei VDE-konformer Installation möglich
((R) Brücke)
4.4 Je nach Steuerplatine, DIP-Schalterstellung und Modul:
Einstufiger Betrieb, schaltbar auf Bedarfslüftung
Dauerbetrieb Grundlüftung und zeitnachlaufgesteuerte Bedarfslüftung
Feuchteregelung, schaltbar auf Bedarfslüftung
Zeitnachlaufgesteuerte Bedarfslüftung
Hinweis: Verwenden Sie einen zweipoligen Schalter, wenn die Raumbeleuchtung
gleichzeitig mit der Bedarfslüftung geschaltet werden soll!
4.5 Direkter Anschluss an die TAC mittels Niederspannungseingang F+ und F-.
