Lupine SL F NANO STVZO User manual

sl f nano stvzo

Sicherheitshinweise
Warnung!
Niemals absichtlich den Lichtstrahl in die eigenen oder in die Augen anderer
Personen richten. Falls ein Lichtstrahl in die Augen trifft, sind die Augen bewusst
zu schließen und der Kopf aus dem Lichtstrahl zu bewegen. Es dürfen keine op-
tisch stark bündelnden Instrumente zur Betrachtung des Lichtstrahls verwendet
werden.
Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit einge-
schränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von
Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient
werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich
ist, beaufsichtigt werden.
Dieser Scheinwerfer könnte jederzeit ausfallen. Deshalb ist es hilfreich, immer
eine kleine Notlampe bereitzuhalten. Bei Ausfall einer LED muss der gesamte
Scheinwerfer getauscht werden.
Die lichttechnische Einrichtung darf nicht verdeckt sein.
Wärmeentwicklung: Das Gehäuse der SL kann heiß werden, achten Sie deshalb
immer auf ausreichenden Abstand zu brennbaren Materialien. Der ruhende Be-
trieb (also ohne Kühlung z. B. durch Fahrtwind) ist jederzeit möglich, er schadet
dem Scheinwerfer nicht.
Wasserdicht?
Alle Komponenten der SL sind wasserfest und können auch unter den widrigs-
ten Umständen eingesetzt werden. Die Lampe erfüllt die IP Schutzklasse 68, ist
jedoch für die Benutzung unter Wasser NICHT geeignet.
Reinigung: Verwenden Sie keinen starken Wasserstrahl oder scharfe Reini-
gungsmittel zum Reinigen der Lampe.

3. Positioniere die Lampe und
die obere Halterschelle an der
linken Seite des Vorbaus. Führe
dann die zwei Hälften des Halters
zusammen.
4. Richte die Lampe mit Halter
vorsichtig aus und schraube sie mit
dem beiliegenden 2,5er Inbus mit
maximal 1Nm fest.
Der Halter sollte möglichst nah am Vorbau anliegen. Die Nuten der Ver-
bindungsstelle müssen bündig ineinandergreifen. Der Lampenkopf sollte
möglichst zentriert und nah vor dem Vorbau befestigt sein.
3.
4.

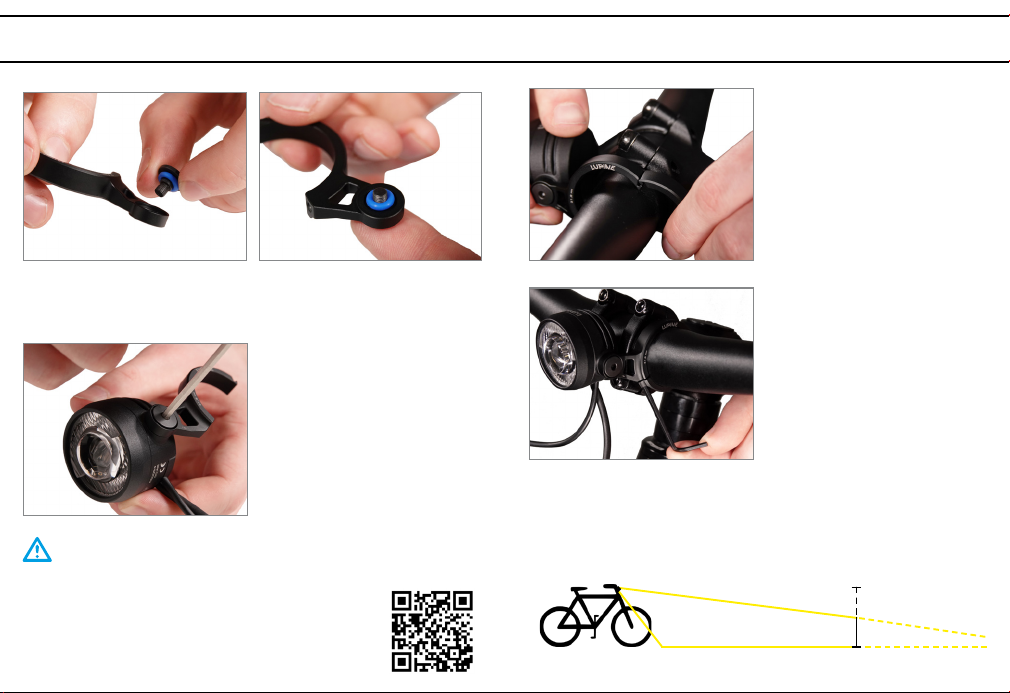

Montage
1. Führe die M4 Bolzenschraube durch das entsprechende Loch der oberen
Halterschelle. Beachte dabei die Reihenfolge:
Schraube / O-Ring / Halter / O-Ring
2. Befestige die obere Halterschelle
mit Hilfe des beiligenden 3er
Inbus am Lampenkopf. (2Nm)
Hinweis: Die Schraube sollte sich
möglichst leichtgängig einschrauben
lassen. Ist das nicht der Fall, bitte
erneut gerade ansetzen, sonst kann
das Gewinde beschädigt werden.
2.
1.
Ausrichtung der Lampe am Bike:
Höhe des Lichtkegels nach 5m:
Halbe Höhe wie bei Austritt
Anbauhöhe 400-1200mm 5m:
1/2
Hinweis: Um den Lampenkopf zentriert an Vorbauten mit einer Breite von
mehr als 46mm zu montieren, wird in diesem Fall das optionale Vorbau
Kit verwendet (Art. Nr. 5355).
Hier findest du eine Video Anleitung, wie man das
Lichtkabel für den Einbau vorbereitet:

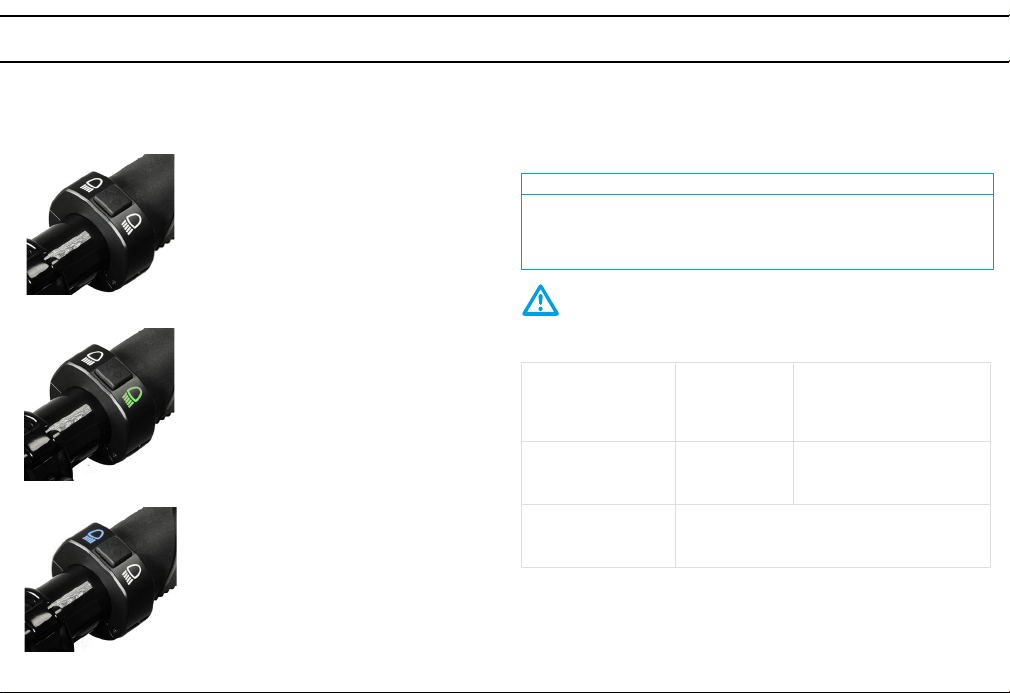

Kabelgebundener Taster
Wie unten im Bild dargestellt, wird der kabelgebundene Taster neben dem
Griff montiert. Anschließend die Schraube mit Hilfe des beiliegenden M2 Inbus
befestigen.
Der Taster leuchtet grün
Das Abblendlicht ist aktiviert
Der Taster leuchtet nicht
Die Lampe ist aus oder die
Tagfahrlichtfunktion ist aktiviert
Der Taster leuchtet blau:
Die Fernlichtfunktion ist aktiviert
Bedienung und Programmierung
Leuchtprogramme
Nach dem Einschalten leuchtet die Lampe, je nach Umgebungslicht, im Tag-
fahrmodus oder im Abblendlicht. Ist der Tagfahrmodus aktiv, kann durch
einfachen Tastendruck ins Abblendlicht und Fernlicht geschaltet werden.
Einschalten:
1. Aktivieren des Lichtausgangs über das Display.
2. Einschalten der Leuchte an der Fernbedienung.
Taster gedrückt halten
bis die Lampe auf-
leuchtet
(loslassen zur Auswahl)
Verfügbare
Einstellungen
Programmierung:
Erklärung
ECO Modus
Auf Werkseinstellung zurücksetzen
(Fernlichtfunktion: 14W, Abblendlicht: 8W,
Tagfahrlichtfunktion: 2W)
Fernlichtfunktion: 8W
Abblendlicht: 5W
Tagfahrlichtfunktion: 2W
1x aufleuchtet
2x aufleuchtet
Hinweis: Ein Umschalten von Abblendlicht auf Tagfahrmodus ist nicht
möglich. Dazu muss die Lampe aus- und erneut eingeschaltet werden.
Ausschalten:
Durch längeren Tastendruck schaltet sich die Lampe aus.

Fehler Ursache Behebung
Das Lichtkabel ist nicht
am Antrieb ange-
schlossen.
Der Lichteingang ist in
der Software nicht
freigeschalten.
Der Antrieb ist mit der
Lampe nicht kom-
patibel.
Die Lampe lässt
sich nicht einschalten
und leuchtet nicht
Die Lampe leuchtet
schwächer als
gewohnt
Schließen Sie das Licht-
kabel an.
Lichteingang beim
Händler freischalten
lassen.
Kompatibilität prüfen,
siehe www.lupine.de
Auf Werkseinstellung
zurücksetzen.
Fehlerbehebung
Der ECO Modus ist
aktiviert
6-12V Betrieb
Stromverbrauch Abblendlicht
Stromverbrauch Fernlichtfunktion
Stromverbrauch Tagfahrlichtfunktion
Bedienung
Leuchtmittel
Linsensystem
Baugröße LxBxH
Material
Schutzklasse
Zulassung
900 Lumen Max.
8 Watt
14 Watt
2 Watt
An der Fernbedienung
Aluminium 6061-T6, CNC gefräst
IP68
StVZO K1797
Technische Daten
2x Osram Automotive LEDs
Bikonische TIR Linse
30 x 41 x 41mm

Hinweis auf eingeschränkte Verwendung:
Bei Fahrrädern mit elektrischer Tretunterstützung kann die Versorgung der
Beleuchtungsanlage über eine Kopplung an den Energiespeicher für den
Antrieb erfolgen, wenn nach entladungsbedingter Abschaltung des Unterstüt-
zungsantriebs noch eine ununterbrochene Stromversorgung der Beleuch-
tungsanlage über mindestens zwei Stunden gewährleistet ist und/ oder der
Antriebsmotor als Lichtmaschine übergangsweise benutzt werden kann, um
auch weiterhin die Lichtanlage mit Strom zu versorgen.
Verhalten bei Defekten:
Im Falle eines Defekts muss der Scheinwerfern bzw. Lichtquelle generell er-
setzt werden. Beim Ausfall einer LED-Lichtquelle des Abblendlichtes, wird das
Abblendlicht inkl. der Fernlichtfunktion deaktiviert. Ein Tausch bzw. Reparatur
ist nur bei Lupine möglich.
Hinweise
Mehr Informationen unter www.lupine.de
EG Konformitätserklärung: www.lupine.de/ce/
Safety instructions
Warning!
Avoid looking directly into the light emitted by the light or shining the light into
your own eyes or the eyes of another person. If the light accidentally shines
into your eyes, close your eyes and move your head out of the light beam. Do
not use any strongly focusing optical device to look at the light beam.
This device may then be used by children 8 years of age or older, persons
with limited physical, sensory or mental capabilities, as well as persons with no
previous experience in handling such devices, if they are supervised by a person
responsible for their safety.
Carry a spare light with you at all times, as the product can potentially fail
unexpectedly at any time.
Defects: Light source must be replaced in general if the light source (or one of
the LEDs) is defective.
Heat generation: The housing of SL may heat up; so make sure that you always
keep the light at a safe distance to any combustible or flammable materials.
Could cause fire or death! However, quiescent operation (without cooling the
light housing via airflow or the like) is possible at any time and will not damage
the product.
Water resistance: All SL components are waterproof and can of course be used
under extremely severe conditions. The lamp complies with IP protection class
68 but is NOT a diving lamp and is NOT suitable for use under water.
Cleaning: Do not use a strong water jet or heavy detergent to clean the lamp.

Assembly
1. Put the M4 bolt screw through the hole of the upper part of the holding
clamp. Follow the order: Screw / O-Ring / Holder / O-Ring
2. Mount the upper clamp on to the
lamphead. Use the enclosed allen
key size 3 for that. (2Nm)
Note: The screw should be attached
pretty easily. If not, please try to
postition it and screw it on again.
Otherwise the thread can be da-
maged.
2.
1.
3. Position the lamp together
with the clamp at the left side of
the stem. Then bring both halfs
of the mount together.
4. Allign the lamp correctly and
screw it tightly with the allen key 2.5,
max. 1Nm
The mount should be positioned near to the stem. The notches of the junc-
tion have to interlock perfectly. The lamphead should be positioned centered
and also near to the stem.
3.
4.
Adjustment of the lamp:
Height of the light cone after
5m: Half height as outlet
Height for Mounting: 400-1200mm 5m:
1/2
For a centric installation at 50mm stems, there‘s a stem kit
(Art.No. 5355) available.
Here you‘ll find a video, how to prepare the light cable
for installation.

Assembly
As shown in the picture down below, the wire remote should be mounted right
next to the handle. Then attach the screw with the enclosed allen key size 2.
The remote lights green
Low beam is activated.
The remote doesn‘t light
The lamp is switched off or
daytime running light is activated.
The remote lights blue
High beam is activated.
Wired remote
Turn on:
1. Activate the light at the display.
2. Turn it on by pushing the button of the wire remote.
Operation
After turning it on, the lamp lights either with daytime running light or low
beam (depending on the ambient light). If daytime running light is acti-
vated, you can switch to low beam and high beam by pushing the button
once.
Keep the button
pressed (let go to
select) until lamp
lights up
Available
settings
ECO mode
Reset to factory settings
(High beam: 14W, Low beam: 8W, Daytime running light: 2W)
High beam: 8W
Low beam: 5W
Daytime running light: 2W
Lights up 1x
Lights up 2x
Note: It‘s not possible to switch from low beam to daytime running light.
To do that, you need to turn off the lamp and turn it on again.

Explanation
Troubleshooting
Error Cause
Fix
The light cable is not
connected to the drive.
The light input is not
activated in the
software.
The drive units tension
is too low.
The drive unit is not
compatible with the
lamp.
The light does not
turn on and does
not light up
The output is darker
than it used to be
ECO mode is activated Reset to factory
setting
Connect the light cable.
Have the light input
activated at the
dealer.
Switch the drive
unit to 12V.
Check compatibility,
www.lupine.de
6-12V operation
Low beam
High beam
Daytime running light
Operation
Lamp
Lens system
Dimenstions LxWxH
Material
Protection class
Approval
900 Lumens Max.
8 Watts
14 Watts
2 Watts
Wired remote
Technical data
Aluminium 6061-T6, CNC machined
IP68
StVZO K1797
2x Osram Automotive LEDs
Biconical TIR Lens
30 x 41 x 41mm

Notice of restricted use:
The headlight only can be mounted on bicycles with pedal assistance with DC
power supply if they come with their own control unit (battery charge indica-
tor) and an automatic Motor cut-off to avoid a deep discharge of the battery.
Defects:
Light source must be replaced in general if the light source (or one of the
LEDs) is defective. Replacement or repair only at Lupine.
More informations at www.lupine.de
EC Declaration of Conformity: www.lupine.de/ce/
Notes

Hints
Lupine lighting systems GmbH
Im Zwiesel 9, 92318 Neumarkt, Germany
Phone: +49 (0) 91 81 - 50 94 90
Fax: +49 (0) 91 81 - 50 94 915
E-Mail: info@lupine.de
www.lupine.de
Table of contents
Languages:
Other Lupine Bicycle Accessories manuals

Lupine
Lupine ROTLICHT StVZO User manual

Lupine
Lupine SL BOSCH StVZO User manual

Lupine
Lupine C14 MAG User manual

Lupine
Lupine SLX User manual

Lupine
Lupine Betty R User manual

Lupine
Lupine Wilma R User manual

Lupine
Lupine SL MINI MAX User manual

Lupine
Lupine SL Nano User manual

Lupine
Lupine SL AX 7 User manual

Lupine
Lupine SL Mono User manual

Lupine
Lupine SL RF NANO CANYON User manual

Lupine
Lupine SL AX User manual

Lupine
Lupine SL User manual

Lupine
Lupine SL A 7 User manual

Lupine
Lupine SLX 2023 User manual

Lupine
Lupine sl f nano classic User manual

Lupine
Lupine SL F StVZO User manual

Lupine
Lupine ROTLICHT MAX User manual

Lupine
Lupine Rotlicht User manual

Lupine
Lupine SL Nano User manual
