Lupine SLX User manual

Sicherheitshinweise
Warnung!
Niemals absichtlich den Lichtstrahl in die eigenen oder in die Augen anderer
Personen richten. Falls ein Lichtstrahl in die Augen trifft, sind die Augen bewusst
zu schließen und der Kopf aus dem Lichtstrahl zu bewegen. Es dürfen keine op-
tisch stark bündelnden Instrumente zur Betrachtung des Lichtstrahls verwendet
werden.
Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit einge-
schränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von
Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient
werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich
ist, beaufsichtigt werden.
Dieser Scheinwerfer könnte jederzeit ausfallen. Deshalb ist es hilfreich, immer
eine kleine Notlampe bereitzuhalten.
Die lichttechnische Einrichtung darf nicht verdeckt sein.
Wärmeentwicklung: Das Gehäuse der SL kann heiß werden, achten Sie deshalb
immer auf ausreichenden Abstand zu brennbaren Materialien. Der ruhende Be-
trieb (also ohne Kühlung z. B. durch Fahrtwind) ist jederzeit möglich, er schadet
dem Scheinwerfer nicht.
Wasserdicht?
Alle Komponenten der SL sind wasserfest und können auch unter den widrigs-
ten Umständen eingesetzt werden. Die Lampe erfüllt die IP Schutzklasse 68, ist
jedoch für die Benutzung unter Wasser NICHT geeignet.
Reinigung: Verwenden Sie keinen starken Wasserstrahl oder scharfe Reini-
gungsmittel zum Reinigen der Lampe.
Montage
Hinweis:

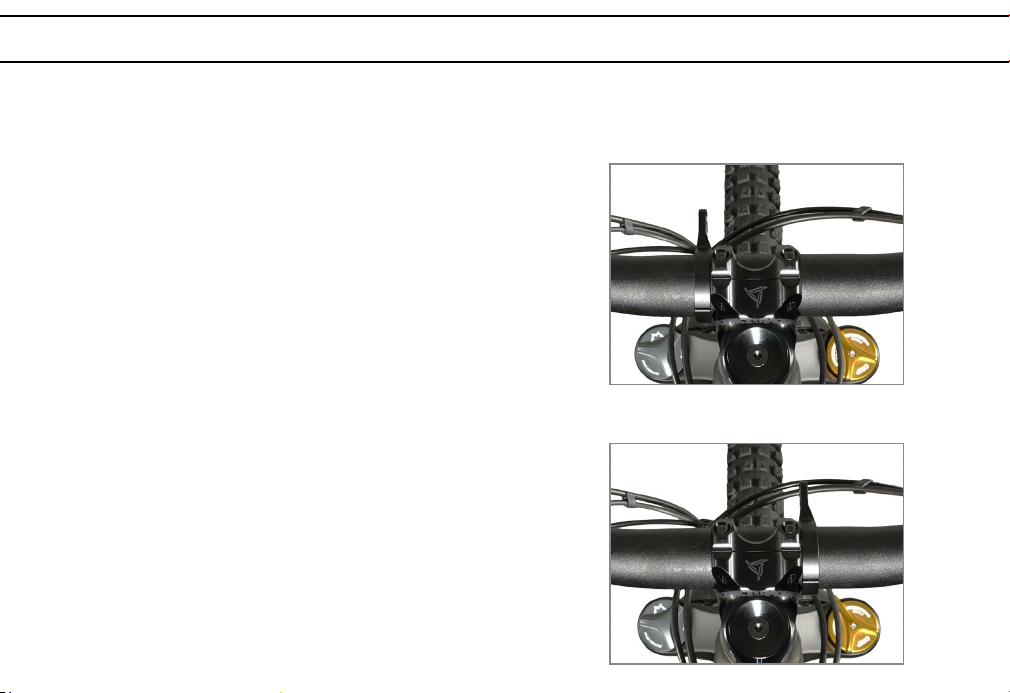

Die Ausrichtung des Halters muss je nach Vorbaubreite gewählt werden:
Möglichkeit 1:
Möglichkeit 2:

Montage
3. Positioniere die Lampe und
die obere Halterschelle auf der
gewünschten Seite des
Vorbaus. Führe dann die zwei
Hälften des Halters zusammen.
4. Richte die Lampe mit Halter
vorsichtig aus und schraube sie
mit dem beiliegenden 2,5er Inbus
mit maximal 1Nm fest.
Hinweis: Der Halter sollte möglichst nah am Vorbau anliegen. Die Nuten der
Verbindungsstelle müssen bündig ineinandergreifen. Der Lampenkopf sollte
möglichst zentriert und nah vor dem Vorbau befestigt sein.
3.
4.
Montage

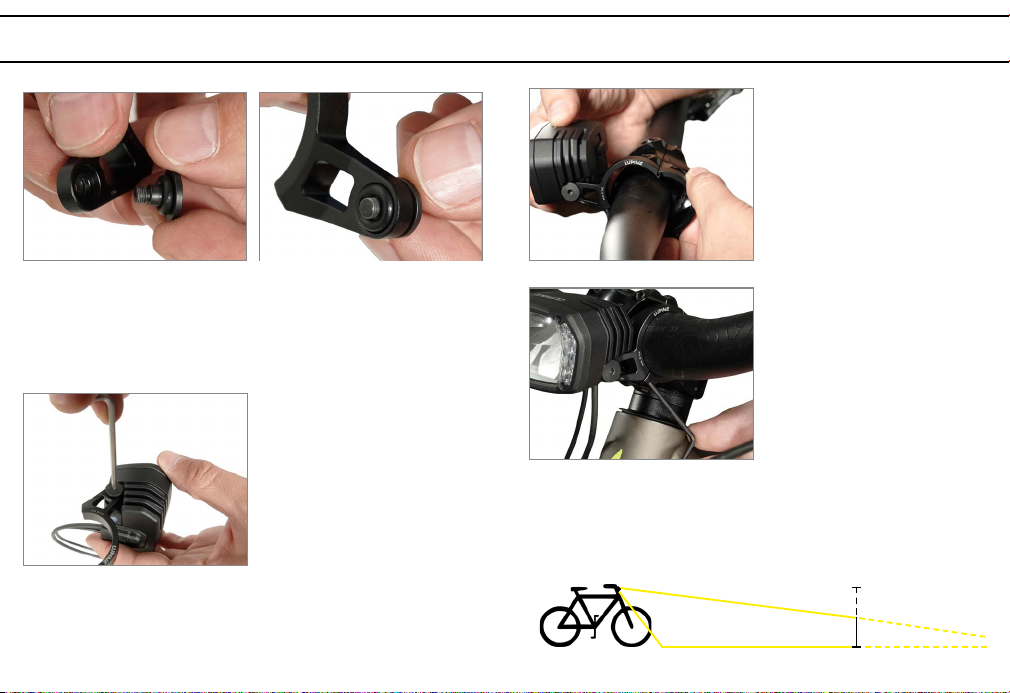

1. Führe die M4 Bolzenschraube durch das entsprechende Loch der oberen
Halterschelle. Beachte dabei die Reihenfolge:
Schraube / O-Ring / Halter / O-Ring
2. Befestige die obere Halterschelle
mit Hilfe des beiligenden 3er
Inbus am Lampenkopf. (2Nm)
Hinweis: Die Schraube sollte sich
möglichst leichtgängig einschrauben
lassen. Ist das nicht der Fall, bitte
erneut gerade ansetzen, sonst kann
das Gewinde beschädigt werden.
2.
1.
Ausrichtung der Lampe am Bike:
Höhe des Lichtkegels nach 5m:
Halbe Höhe wie bei Austritt
Anbauhöhe 400-1200mm 5m:
1/2

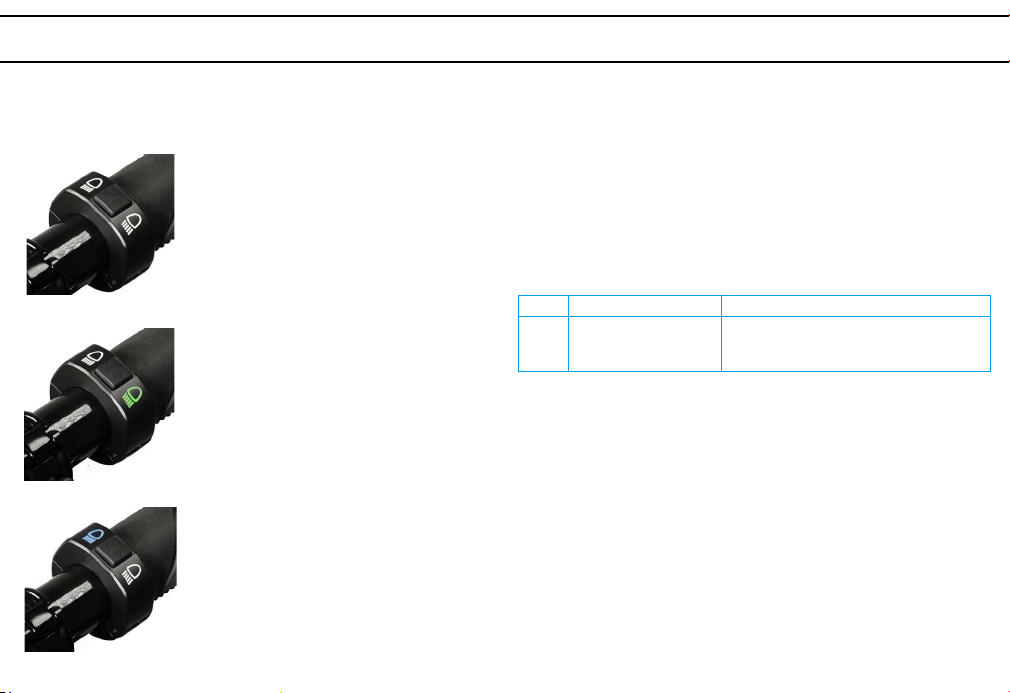

Kabelgebundener Taster
Wie unten im Bild dargestellt, wird der kabelgebundene Taster neben dem
Griff montiert. Anschließend die Schraube mit Hilfe des beiliegenden M2 Inbus
befestigen.
Der Taster leuchtet grün
Das Abblendlicht ist aktiviert
Der Taster leuchtet nicht
Die Lampe ist aus oder die
Tagfahrlichtfunktion ist aktiviert
Der Taster leuchtet blau:
Die Fernlichtfunktion ist aktiviert
Bedienung
Leuchtprogramme:
Der Helligkeitssensor ist aktiviert und schaltet automatisch zwischen Tagfahr-
lichtfunktion und Abblendlicht um.
Hinweis: Ist die Werkseinstellung aktiv, leuchtet die Tagfahrlichtfunktion der
SL X nach Einschalten 1x auf.
Modus
Helligkeitssensor
Der Sensor ist aktiviert.
Bemerkung
Bei aktiviertem Abblendlicht: Umschalten in
die Fernlichtfunktion über den kabel-
gebundenen Taster möglich.
Einschalten:
1. Aktivieren des Lichtausgangs über das Display.
2. Einschalten der Leuchte an der Fernbedienung.

Programmierung
Taster gedrückt halten
bis die Lampe auf-
leuchtet
(loslassen zur Auswahl)
1x aufleuchtet
2x aufleuchtet
3x aufleuchtet
4x aufleuchtet
5x aufleuchtet
Verzögerung
(5 Sek./16 Sek.)
Werkseinstellung: ca. 5 Sek.
ECO Modus Fernlichtfunktion: 18W, Abblendlicht: 6.5W
Hinweis: Ist dieser Modus aktiv, leuchtet die Tagfahrlichtfunktion der SL X
nach Einschalten 2x auf.
Manueller Modus
Individuelle Einstellungen über den Taster der Fernbedienung:
Auf Werkseinstellungen zurücksetzen
Sensorkalibrierung
Nur im montierten Zustand! Unsachgemäßes
kalibrieren kann die Lampe in ihrer Funktion stark
einschränken!
Kalibrieren nur im Freien. Nicht bei künstlichem
Licht oder vor reflektierenden Gegenständen.
Verfügbare Einstellungen
Das sensorgesteuerte Umschalten von Abblendlicht auf Tagfahrlichtfunktion
erfolgt wahlweise in 5 bzw. 16 Sek.
Über den Taster der Fernbedienung ist ein Wechsel zwischen Tagfahr-
lichtfunktion und Abblendlicht möglich. Bei Dunkelheit und aktiviertem
Abblendlicht kann in die Fernlichtfunktion geschaltet werden.
Speichert den gemessenen Helligkeitswert als Umschaltpunkt von Tagfahr-
lichtfunktion auf Abblendlicht. Bestätigt wird die erfolgreiche Sensorkalibrie-
rung durch ein kurzes Leuchten der Tagfahrlichtfunktion.
Erklärung

Fehler Ursache Behebung
 Das Lichtkabel ist nicht
am Antrieb ange-
schlossen.
 Der Lichteingang ist in
der Software nicht
freigeschalten.
 Der Antrieb bietet zu
wenig Leistung /
Spannung.
 Der Antrieb ist mit der
Lampe nicht kom-
patibel.
 Der Sensor ist falsch
kalibriert worden.
 Es ist nicht dunkel
genug.
Die Lampe lässt
sich nicht einschalten
und leuchtet nicht
Die Lampe schaltet
nicht auf Abblend-
licht
Die Lampe schaltet
nicht auf Fernlicht
 Schließen Sie das Licht-
kabel an.
 Lichteingang beim
Händler freischalten
lassen.
 Antrieb ggf. auf 12V
umstellen.
 Kompatibilität prüfen,
siehe www.lupine.de
 Auf Werkseinstellung
zurück setzen.
Fehlerbehebung
 Abblendlicht ist nicht aktiv (Umschalten nur bei
Dunkelheit und aktiviertem Abblendlicht möglich)
12V Betrieb
Stromverbrauch Abblendlicht
Stromverbrauch Fernlichtfunktion
Stromverbrauch Tagfahrlichtfunktion
Bedienung
Leuchtmittel
Linsensystem
Baugröße LxBxH
Material
Schutzklasse
Zulassung
1800 Lumen Max.
9 Watt
22 Watt
2.5 Watt
An der Fernbedienung
9x Osram Automotive LEDs
Fresnel Lens Reflector System
45 x 84 x 48mm
Aluminium 6061-T6, CNC gefräst
IP68
StVZO K1753
Technische Daten

Hinweis auf eingeschränkte Verwendung:
Bei Fahrrädern mit elektrischer Tretunterstützung kann die Versorgung der
Beleuchtungsanlage über eine Kopplung an den Energiespeicher für den
Antrieb erfolgen, wenn nach entladungsbedingter Abschaltung des Unterstüt-
zungsantriebs noch eine ununterbrochene Stromversorgung der Beleuch-
tungsanlage über mindestens zwei Stunden gewährleistet ist und/ oder der
Antriebsmotor als Lichtmaschine übergangsweise benutzt werden kann, um
auch weiterhin die Lichtanlage mit Strom zu versorgen.
Verhalten bei Defekten:
Im Falle eines Defekts muss der Scheinwerfern bzw. Lichtquelle generell er-
setzt werden. Selbst dann wenn nur eine LED ausgefallen ist. Ein Tausch bzw.
Reparatur ist nur bei Lupine möglich.
Hinweise
Mehr Informationen unter www.lupine.de
EG Konformitätserklärung: www.lupine.de/ce/

Note:

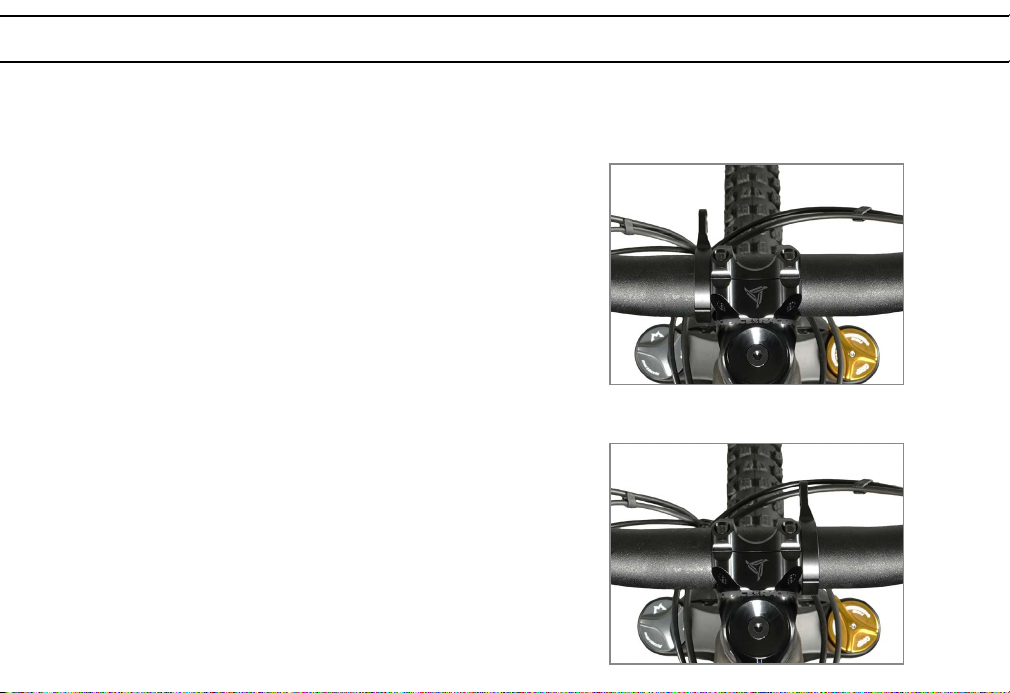

The CNC holder can be mounted on both sides, depending on the stem
width.
Possibility 1:
Possibility 2:
Safety instructions
Warning!
Avoid looking directly into the light emitted by the light or shining the light into
your own eyes or the eyes of another person. If the light accidentally shines
into your eyes, close your eyes and move your head out of the light beam. Do
not use any strongly focusing optical device to look at the light beam.
This device may then be used by children 8 years of age or older, persons
with limited physical, sensory or mental capabilities, as well as persons with no
previous experience in handling such devices, if they are supervised by a person
responsible for their safety.
Carry a spare light with you at all times, as the product can potentially fail
unexpectedly at any time.
Heat generation: The housing of SL may heat up; so make sure that you always
keep the light at a safe distance to any combustible or flammable materials.
Could cause fire or death! However, quiescent operation (without cooling the
light housing via airflow or the like) is possible at any time and will not damage
the product.
Water resistance: All SL components are waterproof and can of course be used
under extremely severe conditions. The lamp complies with IP protection class
68 but is NOT a diving lamp and is NOT suitable for use under water.
Cleaning: Do not use a strong water jet or heavy detergent to clean the lamp.
Assembly

Assembly
1. Put the M4 bolt screw through the hole of the upper part of the holding
clamp. Follow the order: Screw / O-Ring / Holder / O-Ring
2. Mount the upper clamp on to the
lamphead. Use the enclosed allen
key size 3 for that. (2Nm)
Note: The screw should bite easily.
If not, please try to postition it and
screw it on again. Otherwise the
thread can be damaged.
2.
1.
3. Position the lamp together
with the the clamp at the
prefered side of the stem.
Then bring both halfs of the
mount together.
4. Allign the lamp correctly and
screw it tightly with the allen
key 2.5, max. 1Nm
Note: The mount should be positioned near to the stem. The notches of the
junction have to interlock perfectly. The lamphead should be positioned cen-
tered and also near to the stem.
3.
4.
Adjustment of the lamp:
Height of the light cone after
5m: Half height as outlet
Height for Mounting: 400-1200mm 5m:
1/2

Assembly
As shown in the picture down below, the wire remote should be mounted right
next to the handle. Then attach the screw with the enclosed allen key size 2.
The remote lights green
Low beam is activated.
The remote doesn‘t light
The lamp is switched off or
daytime running light is activated.
The remote lights blue
High beam is activated.
Wire remote
Note: When factory setting is active, the daytime running light of the SL X
lights up once after turning it on.
Mode
Brightness sensor
The sensor is activated.
Comment
When low beam is activated, it‘s possible to
change into high beam by pushing the wire
remote.
Turn on:
1. Activate the light at the display.
2. Turn it on by pushing the button of the wire remote.

Operation
Keep the button
pressed until it lights
up (let go to select)
Lights up 1x
Lights up 2x
Lights up 3x
Lights up 4x
Lights up 5x
ECO mode
Manual mode
Customizing the settings via the button on the bottom of the light head:
Reset to factory settings
Sensor calibration
Only in the assembled state! Improper calibration
may greatly affect the functionality of the light!
Calibrate only outdoors. No artificial light or close to
reflective objects!
Delay (5 sec / 16 sec)
Factory setting 5 sec
Available settings Explanation
High beam: 18W, Low beam: 6.5W
Note: When this mode is active the daytime running light lights up twice.
Saves the measured brightness value as a switching point from daytime
running lights to low beam. The successful sensor calibration is confir-
med by a short illumination of the daytime running light.
By pushing the wire remote you can change between daytime running
light and low beam. In the dark it‘s possible to activate high beam.
The sensor controlled switchover from low beam to daytime running light
occurs as required in either 5 or 16 seconds.

Troubleshooting
Error Cause
Fix
 The light cable is not
connected to the drive.
 The light input is not
activated in the
software.
 The drive units voltage
is too low.
 The drive unit is not
compatible with the
lamp.
 The sensor was
wrongly calibrated.
 It‘s not dark enough.
The light does not
turn on and does
not light up
The light does not
switch to low beam
The light does not
switch to high beam
Low beam is not active. (Only in the dark, it‘s possible
to switch to high beam)
 Connect the light cable.
 Have the light input
activated at the
dealer.
 Switch the drive
unit to 12V.
 Check compatibility,
www.lupine.de
12V operation
Low beam
High beam
Daytime running light
Operation
Lamp
Lens system
Dimenstions LxWxH
Material
Protection class
Approval
1800 Lumens Max.
9 Watts
22 Watts
2.5 Watts
Wire remote
9x Osram Automotive LEDs
Technical data
 Set back to factory
setting.
Fresnel Lens Reflector System
45 x 84 x 48mm
Aluminium 6061-T6, CNC machined
IP68
StVZO K1753

Notice of restricted use:
The headlight only can be mounted on bicycles with pedal assistance with DC
power supply if they come with their own control unit (battery charge indica-
tor) and an automatic Motor cut-off to avoid a deep discharge of the battery.
Defects:
Light source must be replaced in general if the light source (or one of the
LEDs) is defective. Replacement or repair only at Lupine.
More informations at www.lupine.de
EC Declaration of Conformity: www.lupine.de/ce/
Notizen/Notes

Hints
Lupine lighting systems GmbH
Im Zwiesel 9
92318 Neumarkt
Germany
Phone: [phone] - 50 94 90
Fax: [phone]
E-Mail: [e-mail]
www.lupine.de
