Lupine SL F StVZO User manual

SL F StVZO Bosch Yamaha Shimano Brose

Sicherheitshinweise
Warnung!
Niemals absichtlich den Lichtstrahl in die eigenen oder in die Augen anderer
Personen richten. Falls ein Lichtstrahl in die Augen trifft, sind die Augen bewusst
zu schließen und der Kopf aus dem Lichtstrahl zu bewegen. Es dürfen keine op-
tisch stark bündelnden Instrumente zur Betrachtung des Lichtstrahls verwendet
werden.
Bei gewerblicher Nutzung oder bei Nutzung im Bereich der öffentlichen Hand ist
der Benutzer entsprechend der Unfallverhütungsvorschrift für Laserstrahlung zu
unterweisen.
Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit einge-
schränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von
Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient
werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich
ist, beaufsichtigt werden.
Dieser Scheinwerfer könnte jederzeit ausfallen. Deshalb ist es hilfreich, immer
eine kleine Notlampe bereitzuhalten. Bei Ausfall einer LED muss der gesamte
Scheinwerfer getauscht werden.
Die lichttechnische Einrichtung darf nicht verdeckt sein.
Wärmeentwicklung:
Das Gehäuse der SL kann heiß werden, achten Sie deshalb immer auf ausrei-
chenden Abstand zu brennbaren Materialien. Der ruhende Betrieb (also ohne
Kühlung z. B. durch Fahrtwind) ist jederzeit möglich, er schadet dem Scheinwer-
fer nicht.
Wasserdicht?
Alle Komponenten der SL sind wasserfest und können auch unter den widrigs-
ten Umständen eingesetzt werden. Die Lampe erfüllt die IP Schutzklasse 68, ist
jedoch für die Benutzung unter Wasser NICHT geeignet.
Reinigung:
Verwenden Sie keinen starken Wasserstrahl oder scharfe Reinigungsmittel zum
Reinigen der Lampe.

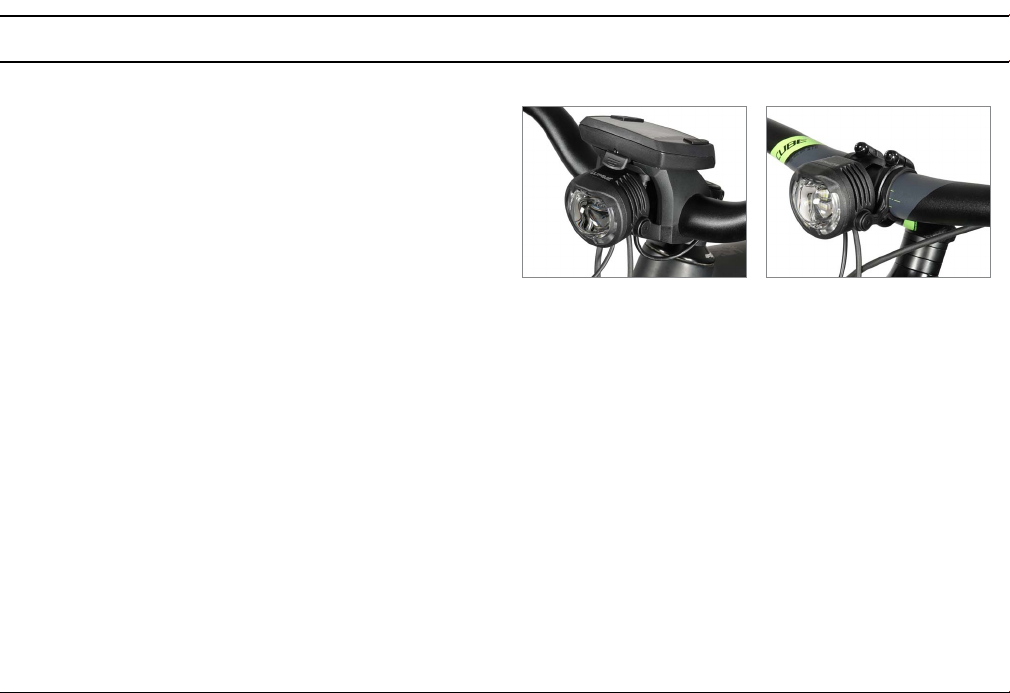

Montage
1. Entfernen Sie zuerst einen der bestehenden Bosch Halterarme und die
beiden Schrauben. Montieren Sie den mitgelieferten Halterarm der SL
anstatt des Original Bosch Halters. Verwenden Sie dazu die Original Bosch
Halterschrauben. (Max. Drehmoment: 1 Nm)
Führen Sie diese Schritte auch auf der anderen Seite durch. Schrauben Sie
nun die SL an den beiden Halterungen am Bosch Display fest. Verwenden
Sie dazu die mitgelieferten Halterschrauben und einen T15 Torx.
2. Die Ausrichtung der Halterarme muss je nach Vorbaubreite gewählt werden.
Montieren Sie die beiden Halterarme an dem Lenker. Schrauben Sie nun
die SL an den beiden Halterungen am Vorbau fest. Verwenden Sie dazu die
mitgelieferten Halterschrauben und einen T15 Torx.
1. 2.

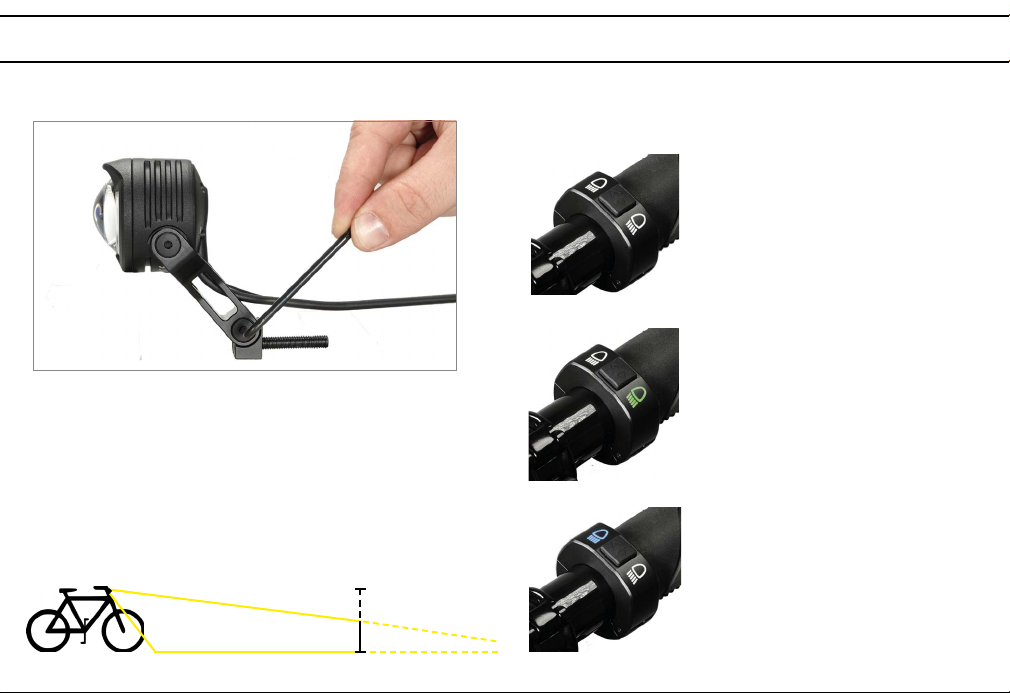

Montage
Schrauben Sie den SL Lampenkopf mit zwei TX15 Schrauben am Halter fest.
Befestigen Sie anschließend die für Sie passende Aufnahme für die Ga-
belkrone mit zwei weiteren TX15 Schrauben. Nun können Sie mit Hilfe der
mitgelieferten M6 Inbusschraube die Einheit an der Gabelkrone befestigen.
Wichtig: Der Lichtkegel des Abblendlichts muss mindestens so geneigt
sein, dass seine Mitte in 5m Entfernung vor dem Scheinwerfer nur halb so
hoch liegt wie bei seinem Austritt aus dem Scheinwerfer. Dazu ist es ggf.
notwendig die Neigung der Halterarme anzupassen. Die Einstellung des
Scheinwerfers muss so erfolgen, dass andere Verkehrsteilnehmer nicht
geblendet werden.
Kabelgebundener Taster
Wie unten im Bild dargestellt, wird der kabelgebundene Taster neben dem Griff
montiert. Anschließend die Schraube mit Hilfe des beiliegenden Torx 6 befestigen.
Montage Classicmount (Art.Nr.: 2288)
Der Taster leuchtet grün
Das Abblendlicht ist aktiviert
Der Taster leuchtet nicht
Die Lampe ist aus oder der
Tagfahrmodus ist aktiviert
Der Taster leuchtet blau:
Die Fernlichtfunktion ist aktiviert
Höhe des Lichtkegels nach 5m:
Halbe Höhe wie bei Austritt
Anbauhöhe 400-1200mm 5m:
1/2

Bedienung
Leuchtprogramme:
Der Helligkeitssensor ist aktiviert und schaltet automatisch zwischen Tagfahr-
modus und Abblendlicht um.
Modus
Helligkeitssensor
Der Sensor ist aktiviert.
Bemerkung
Bei aktiviertem Abblendlicht: Umschalten in
die Fernlichtfunktion über den kabel-
gebundenen Taster möglich.
Einschalten:
1. Aktivieren des Lichtausgangs über das Display.
2. Einschalten der Leuchte an der Fernbedienung oder am Taster des
Lampenkopfes.
Programmierung
Taster gedrückt
halten bis SL
aufleuchtet
(loslassen zur Auswahl)
1x aufleuchtet
2x aufleuchtet
3x aufleuchtet
4x aufleuchtet
5x aufleuchtet
6x aufleuchtet
Verzögerung
(3 Sek./16 Sek.)
Werkseinstellung: ca. 3 Sek.
Abblendlicht: 8W
(Werkseinstellung)
Abblendlicht: 16W
Manueller Modus
Das sensorgesteuerte Um-
schalten von Abblendlicht auf
Tagfahrmodus erfolgt wahl-
weise in 3 bzw. 16 Sek.
Das Abblendlicht leuchtet mit
8W (Werkseinstellung)
Das Abblendlicht leuchtet mit
16W
Über den Taster der Fern-
bedienung ist ein Wechsel
zwischen Tagfahrmodus und
Abblendlicht möglich. Bei
Dunkelheit und aktiviertem
Abblendlicht kann in die
Fernlichtfunktion geschaltet
werden.
Individuelle Einstellungen über den Taster an der Unterseite des Lampenkopfes:
Auf Werkseinstellungen zurücksetzen
Sensorkalibrierung
Nur im montierten Zustand!
Unsachgemäßes kalibrieren
kann die Lampe in ihrer
Funktion stark einschränken!
Kalibrieren nur im Freien.
Nicht bei künstlichem Licht
oder vor reflektierenden
Gegenständen.
Speichert den gemessenen
Helligkeitswert als Umschalt-
punkt von Tagfahrmodus auf
Abblendlicht. Bestätigt wird
die erfolgreiche Sensorka-
librierung durch ein kurzes
Leuchten des Tagfahrmodus.
Verfügbare Einstellungen Erklärung

Fehler Ursache Behebung
 Die Kabelenden im
Lampenkopf sind
verpolt angeschlossen
worden.
 Das Lichtkabel ist nicht
am Antrieb ange-
schlossen.
 Der Lichteingang ist in
der Software nicht
freigeschalten.
Die Lampe lässt
sich nicht ein-
schalten und
leuchtet nicht
 Entfernen Sie das Endcap
am Lampenkopf und
klemmen Sie die beiden
Kabelenden gemäß der
Markierung auf der
Dichtung an.
 Schließen Sie das Licht-
kabel an.
 Lichteingang beim
Händler freischalten
lassen.
Fehlerbehebung
6V-12V Betrieb (mind. 12W)
Stromverbrauch Abblendlicht
Stromverbrauch Fernlichtfunktion
Stromverbrauch Tagfahrmodus*
Bedienung
Leuchtmittel
Linsensystem
Baugröße LxBxH
Material
Schutzklasse
Zulassung
1300 Lumen Max.
16 Watt Max.
16 Watt Max.
1.5 Watt
Am Lampenkopf oder Taster
18x Osram Compact CL
Dual Aspheric Lens System
49x49x51 mm
Aluminium 6061-T6, CNC gefräst
IP68
StVZO K1552
Technische Daten
LICHTLEISTUNG
1300
2m
WASSERFEST
StVZO
ZULASSUNG
MAX HELLIGKEIT
12500 cd
250 m
REICHWEITE
* Zur Einhaltung der StVZO Richtlinien leuchtet bei aktiviertem Tagfahrmodus
das Abblendlicht leicht mit.

Hinweis auf eingeschränkte Verwendung:
Scheinwerfer bzw. Schlussleuchten dürfen nur an Fahrräder mit Trethilfe mit
Gleichspannungsversorgung angebaut werden, die über eine eigene Kont-
rolleinrichtung (Akkuladezustandsanzeige) und eine automatische Motorab-
schaltung zur Vermeidung einer Tiefenentladung des Akkus verfügen.
Verhalten bei Defekten:
Im Falle eines Defekts muss der Scheinwerfern bzw. Lichtquelle generell er-
setzt werden. Selbst dann wenn nur eine LED ausgefallen ist. Ein Tausch bzw.
Reparatur ist nur bei Lupine möglich.
Hinweise
Mehr Informationen unter www.lupine.de
EG Konformitätserklärung: www.lupine.de/ce/
Safety instructions
Warning!
Avoid looking directly into the light emitted by the light or shining the light into
your own eyes or the eyes of another person. If the light accidentally shines
into your eyes, close your eyes and move your head out of the light beam. Do
not use any strongly focusing optical device to look at the light beam.
In cases where the light is used in a public or commercial setting, users should
be provided with training concerning the safety measures for laser light.
This device may then be used by children 8 years of age or older, persons
with limited physical, sensory or mental capabilities, as well as persons with no
previous experience in handling such devices, if they are supervised by a person
responsible for their safety.
Carry a spare light with you at all times, as the product can potentially fail
unexpectedly at any time.
Defects:
Light source must be replaced in general if the light source (or one of the LEDs)
is defective.
Heat generation:
The housing of SL may heat up; so make sure that you always keep the light
at a safe distance to any combustible or flammable materials. Could cause fire
or death! However, quiescent operation (without cooling the light housing via
airflow or the like) is possible at any time and will not damage the product.
Water resistance:
All SL components are waterproof and can of course be used under extremely
severe conditions. The lamp complies with IP protection class 68 but is NOT a
diving lamp and is NOT suitable for use under water.
Cleaning:
Do not use a strong water jet or heavy detergent to clean the lamp.

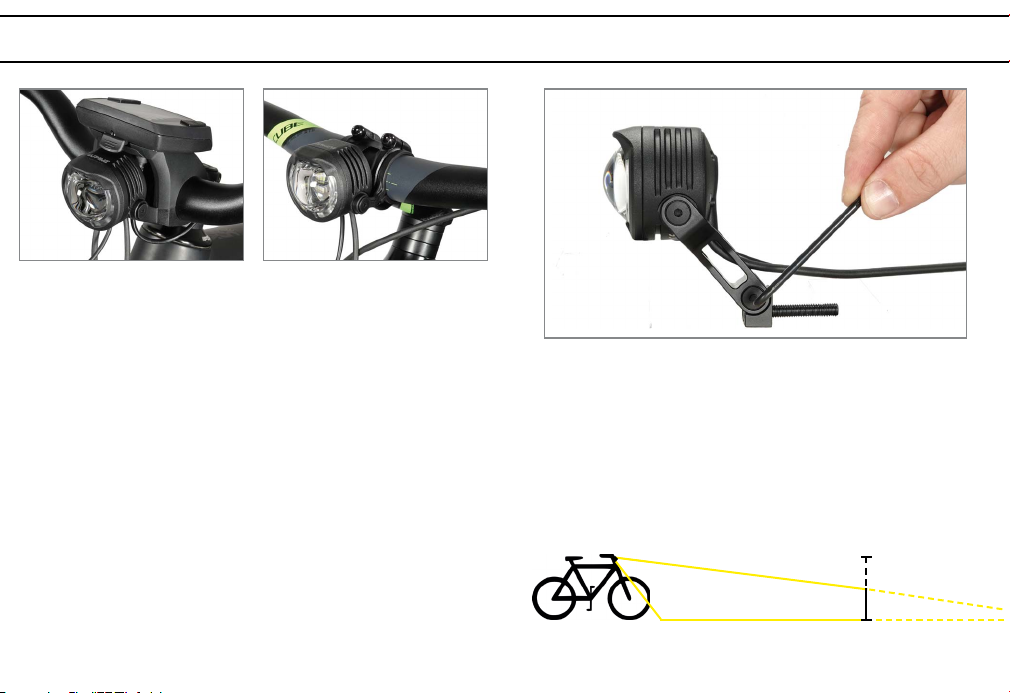

MontageMontage
Screw the SL lamphead to the holder with two TX15 screws. Then attach
the appropriate socket for the fork crown with two other TX15 screws.
Now you can with the help of the included M6 allen screw fasten the unit
to the fork crown.
Important: The beam must be at least inclined so that its center is only
half as high as 5 m away from the headlamp. For this, it may be necessary
to adjust the inclination of the mounts.
Height for Mounting: 400-1200mm 5m:
1/2
Height of the light cone after
5m: Half height as outlet
1. First, remove one of the existing Bosch holder arms and the two screws.
Install the supplied holder arm of the SL instead of the original Bosch
holder. To do this, use of the original Bosch holder screws.
(Max. torque: 1 Nm) Perform these steps on the other side as well.
Now screw on the SL to the two brackets on the Bosch display. To do this,
use to the supplied holder screws and a T15 Torx.
2.The orientation of the mount must be selected according to the stem
width. Tighten the mount screws firmly in order to attach the mount.
Now screw on the SL to the two brackets on the stem. To do this,
use to the supplied holder screws and a T15 Torx.
2.1.

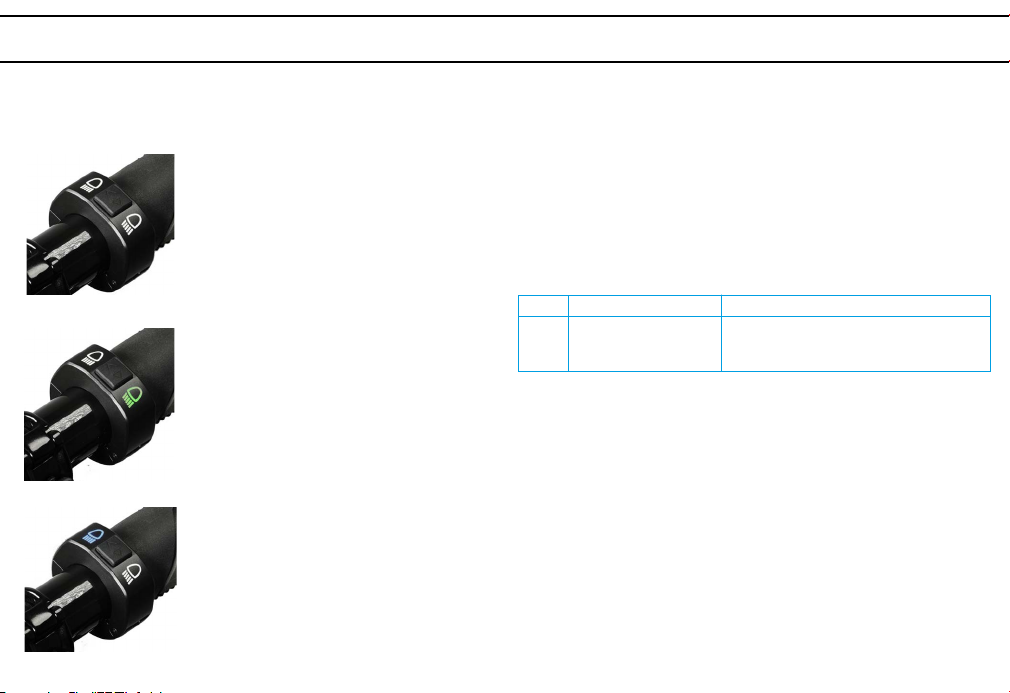

As shown in the picture down below, the wire remote should be mounted right
next to the handle. Then attach the screw with the enclosed Torx 6.
The remote lights green
Low beam is activated.
The remote doesn‘t light
The lamp is switched off or
daytime running light is activated.
The remote lights blue
High beam is activated.
Wire remote Operation
Light settings:
The brightness sensor is activated, it automatically switches between daytime
running light and low beam.
Mode
Brightness sensor
The sensor is activated.
Comment
When low beam is activated, it‘s possible to
change into high beam by pushing the wire
remote.
Turn on:
1. Activate the light at the display.
2. Turn it on by pushing the button of the wire remote or the lamphead.

Operation
Keep the button
pressed until
SL lights up
(let go to select)
Lights up 1x
Lights up 2x
Lights up 3x
Lights up 4x
Lights up 5x
Lights up 6x
Delay (3 sec / 16 sec.)
Factory setting: about 3 sec.
Low beam: 8W
(Factory setting)
Low beam: 16W
Manual mode
The sensor controlled switch-
over from low beam to
daytime running light occurs
as required in either 3 or 16
seconds.
The low beam lights with 8W
(Factory setting)
The low beam lights with 16W
By pushing the wire remote
you can change between
daytime running light and low
beam. In the dark it‘s possible
to activate high beam.
Customizing the settings via the button on the bottom of the light head:
Reset to factory settings
Sensor calibration
Only in the assembled
state! Improper calibration
may greatly affect the func-
tionality of the light!
Calibrate only outdoors. No
artificial light or close to
reflective objects!
Saves the measured bright-
ness value as a switching
point from daytime running
lights to low beam. The
successful sensor calibrati-
on is confirmed by a short
illumination of the daytime
running light.
Troubleshooting
Error Cause
Fix
 The cable ends in
the light head have
been connected with
reverse polarity.
 The light cable is not
connected to the drive.
 The light input is not
activated in the
software.
The light does not
turn on and does
not light up
 Remove the end cap of
the light head and clamp
the cable ends according
to the marking on the
gasket.
 Connect the light cable.
 Have the light input
activated at the
dealer.
Available settings Explanation

6V-12V operation (min. 12W)
Low beam
High beam
Daytime running light
Operation
Lamp
Lens system
Dimenstions LxWxH
Material
Protection class
Approval
1300 Lumens Max.
16 Watts Max.
16 Watts Max.
1.5 Watts
Lamphead or remote
18x Osram Compact CL
Dual Aspheric Lens System
49x49x51 mm
Aluminium 6061-T6, CNC machined
IP68
StVZO K1552
Technical data
LIGHT OUTPUT
1300
2m
WATERPROOF
StVZO
APPROVAL
PEAK BEAM INTENSITY
12500 cd
250 m
BEAM DISTANCE
Notice of restricted use:
The headlight only can be mounted on bicycles with pedal assistance with DC
power supply if they come with their own control unit (battery charge indica-
tor) and an automatic Motor cut-off to avoid a deep discharge of the battery.
Defects:
Light source must be replaced in general if the light source (or one of the
LEDs) is defective. Replacement or repair only at Lupine.
Hints
More informations at www.lupine.de
EC Declaration of Conformity: www.lupine.de/ce/
* To comply with the StVZO guidelines, the daytime running light is also
supported by a slight low beam.

Lupine lighting systems GmbH
Im Zwiesel 9
92318 Neumarkt
Germany
Phone: [phone] - 50 94 90
Fax: [phone]
E-Mail: [e-mail]
www.lupine.de
