Makita BJV180 User manual

GB Cordless Jig Saw Instruction Manual
F Scie sauteuse sans fil Manuel d’instructions
D Akku-Stichsäge Betriebsanleitung
I Seghetto alternativo a batteria Istruzioni per l’uso
NL Snoerloze figuurzaag Gebruiksaanwijzing
E Sierra de cacadora a batería Manual de instrucciones
P Serra de vaivém a bateria Manual de instruções
DK Akku-pendulstiksav Brugsanvisning
GR Ασύρματο παλινδρομικ πρινι Οδηγίες χρήσεως
BJV140
BJV180

2
12
34
56
78
1
2
3
4
56
B
5
A
78
9
10
9
11
12

3
13
11
11
14
15
11
15
16
17
11
11 18 12
910
11 12
13 14
15 16

4
12
18
25
17 18
19 20
21 22
23 24
19
11
18
20
21
22
11 18 12
23
24

5
25 26
27 28
29 30
25
26
27
18 28
30
31
29
32
33
34

6
ENGLISH (Original instructions)
Explanation of general view
1Redpart
2Button
3 Battery cartridge
4 Cutting action changing lever
5 Lock-off button
6 Switch trigger
7 Tool opener
8 Blade clamp
9 Jig saw blade
10 Protrusions
11 Base
12 Hex wrench
13 Cover plate
14 Anti-splintering device
15 Dust nozzle
16 Hose for vacuum cleaner
17 Cutting line
18 Bolt
19 Bevel slot
20 Graduations
21 V-notch
22 Gear housing
23 Starting hole
24 Rip fence
25 Fence guide
26 Threaded knob
27 Circular guide pin
28 Rule bar
29 Guide rail adapter
30 Guide rail
31 Screw
32 Limit mark
33 Brush holder cap
34 Screwdriver
SPECIFICATIONS
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Specifications and battery cartridge may differ from
country to country.
• Weight, with battery cartridge, according to EPTA-Pro-
cedure 01/2003
ENE019-1
Intended use
The tool is intended for the sawing of wood, plastic and
metal materials. As a result of the extensive accessory
and saw blade program, the tool can be used for many
purposes and is very well suited for curved or circular
cuts.
GEA010-1
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future refer-
ence.
GEB045-2
CORDLESS JIG SAW SAFETY WARNINGS
1. Hold power tools by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring. Cutting
accessory contacting a “live” wire may make
exposed metal parts of the power tool “live” and
could give the operator an electric shock.
2. Use clamps or another practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body
leaves it unstable and may lead to loss of control.
3. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
4. Avoid cutting nails. Inspect workpiece for any
nails and remove them before operation.
5. Do not cut oversize workpiece.
6. Check for the proper clearance beyond the work-
piece before cutting so that the blade will not
strike the floor, workbench, etc.
7. Hold the tool firmly.
8. Make sure the blade is not contacting the work-
piece before the switch is turned on.
9. Keep hands away from moving parts.
10. Do not leave the tool running. Operate the tool
only when hand-held.
11. Always switch off and wait for the blade to come
to a complete stop before removing the blade
from the workpiece.
12. Do not touch the blade or the workpiece immedi-
ately after operation; they may be extremely hot
and could burn your skin.
Model BJV140 BJV180
Length of stroke 26 mm 26 mm
Max. Cutting capacities
Wood 135 mm 135 mm
Mild steel 10 mm 10 mm
Aluminum 20 mm 20 mm
Strokes per minute (min-1) 0–2,600 0–2,600
Overall length 255 mm 257 mm
Net weight 2.8 kg 2.9 kg
Rated voltage D.C. 14.4 V D.C. 18 V

7
13. Do not operate the tool at no-load unnecessarily.
14. Some material contains chemicals which may be
toxic. Take caution to prevent dust inhalation
and skin contact. Follow material supplier safety
data.
15. Always use the correct dust mask/respirator for
the material and application you are working
with.
SAVE THESE INSTRUCTIONS.
WARNING:
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. MISUSE or
failure to follow the safety rules stated in this instruc-
tion manual may cause serious personal injury.
ENC007-6
IMPORTANT SAFETY INSTRUCTIONS
FOR BATTERY CARTRIDGE
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using bat-
tery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them out
with clear water and seek medical attention right
away. It may result in loss of your eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any conduc-
tive material.
(2) Avoid storing battery cartridge in a container
with other metal objects such as nails, coins,
etc.
(3) Do not expose battery cartridge to water or
rain.
A battery short can cause a large current flow,
overheating, possible burns and even a break-
down.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50°C (122°F).
7. Do not incinerate the battery cartridge even if it
is severely damaged or is completely worn out.
The battery cartridge can explode in a fire.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.
SAVE THESE INSTRUCTIONS.
Tips for maintaining maximum battery life
1. Charge the battery cartridge before completely
discharged.
Always stop tool operation and charge the bat-
tery cartridge when you notice less tool power.
2. Never recharge a fully charged battery cartridge.
Overcharging shortens the battery service life.
3. Charge the battery cartridge with room tempera-
ture at 10°C – 40°C (50°F – 104°F). Let a hot bat-
tery cartridge cool down before charging it.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before adjusting or checking
function on the tool.

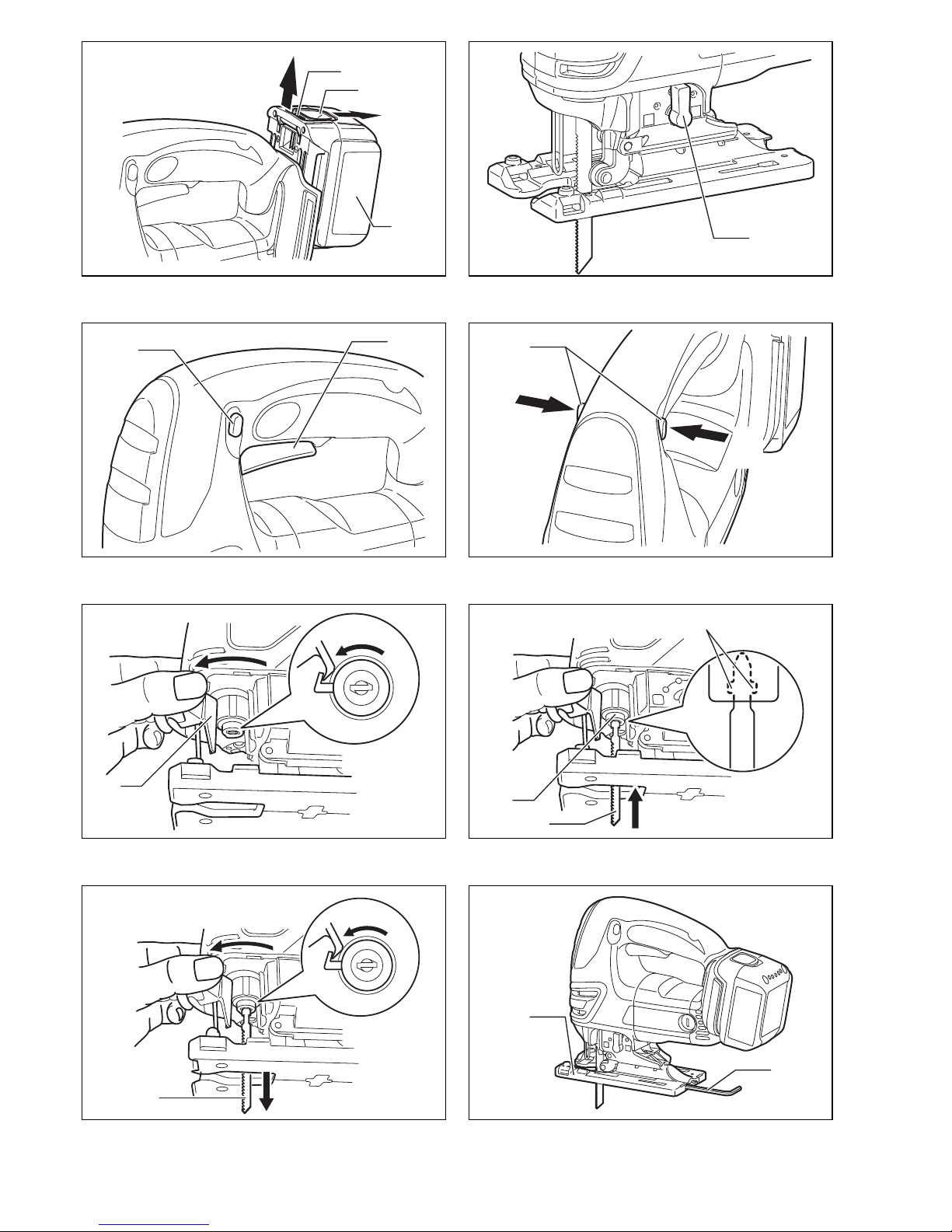

Installing or removing battery cartridge (Fig. 1)
• Always switch off the tool before insertion or removal of
the battery cartridge.
• To remove the battery cartridge, withdraw it from the
tool while sliding the button on the front of the cartridge.
• To insert the battery cartridge, align the tongue on the
battery cartridge with the groove in the housing and slip
it into place. Always insert it all the way until it locks in
place with a little click. If you can see the red part on
the upper side of the button, it is not locked completely.
Insert it fully until the red part cannot be seen. If not, it
may accidentally fall out of the tool, causing injury to
you or someone around you.
• Do not use force when inserting the battery cartridge. If
the cartridge does not slide in easily, it is not being
inserted correctly.
Selecting the cutting action (Fig. 2)
This tool can be operated with an orbital or a straight line (up and down) cutting action. The orbital cutting action
thrusts the blade forward on the cutting stroke and greatly increases cutting speed.
To change the cutting action, just turn the cutting action changing lever to the desired cutting action position.
Refer to the table to select the appropriate cutting action.
Position Cutting action Applications
0Straight line cutting action For cutting mild steel, stainless steel and plastics.
For clean cuts in wood and plywood.
ISmall orbit cutting action For cutting mild steel, aluminum and hard wood.
II Medium orbit cutting action For cutting wood and plywood.
For fast cutting in aluminum and mild steel.
III Large orbit cutting action For fast cutting in wood and plywood.

8
Switch action (Fig. 3 & 4)
CAUTION:
• Before inserting the battery cartridge into the tool,
always check to see that the switch trigger actuates
properly and returns to the “OFF” position when
released.
• When not operating the tool, depress the lock-off but-
ton from A side to lock the switch trigger in the OFF
position.
To prevent the switch trigger from accidentally pulled, the
lock-off button is provided.
To start the tool, depress the lock-off button from B side
and pull the switch trigger.
Tool speed is increased by increasing pressure on the
switch trigger. Release the switch trigger to stop. After
use, always press in the lock-off button from A side.
Lighting up the lamps
CAUTION:
• Do not look in the light or see the source of light
directly.
To turn on the lamp, pull the trigger. Release the trigger
to turn it off.
NOTE:
• Use a dry cloth to wipe the dirt off the lens of lamp. Be
careful not to scratch the lens of lamp, or it may lower
the illumination.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before carrying out any work
on the tool.
Installing or removing saw blade
CAUTION:
• Always clean out all chips or foreign matter adhering to
the blade and/or blade holder. Failure to do so may
cause insufficient tightening of the blade, resulting in a
serious injury.
• Do not touch the blade or the workpiece immediately
after operation; they may be extremely hot and could
burn your skin.
• Tighten the saw blade securely. Failure to do so may
cause a serious injury.
• When you remove the saw blade, be careful not to hurt
your fingers with the top of the blade or the tips of work-
piece.
To install the blade, open the tool opener to the position
shown in the figure. (Fig. 5)
Keeping that situation, insert the saw blade into the blade
clamp as far as the two protrusions of the blade can not
be seen. (Fig. 6)
Return the tool opener to its original position.
After installing, always make sure that the blade is
securely held in place by trying to pull it out.
CAUTION:
• Do not open the tool opener excessively, or it may
cause tool damage.
To remove the blade, open the tool opener to the position
shown in the figure. (Fig. 7) Pull the saw blade out
toward the base.
NOTE:
• Occasionally lubricate the roller.
Hex wrench storage (Fig. 8)
When not in use, store the hex wrench as shown in the
figure to keep it from being lost.

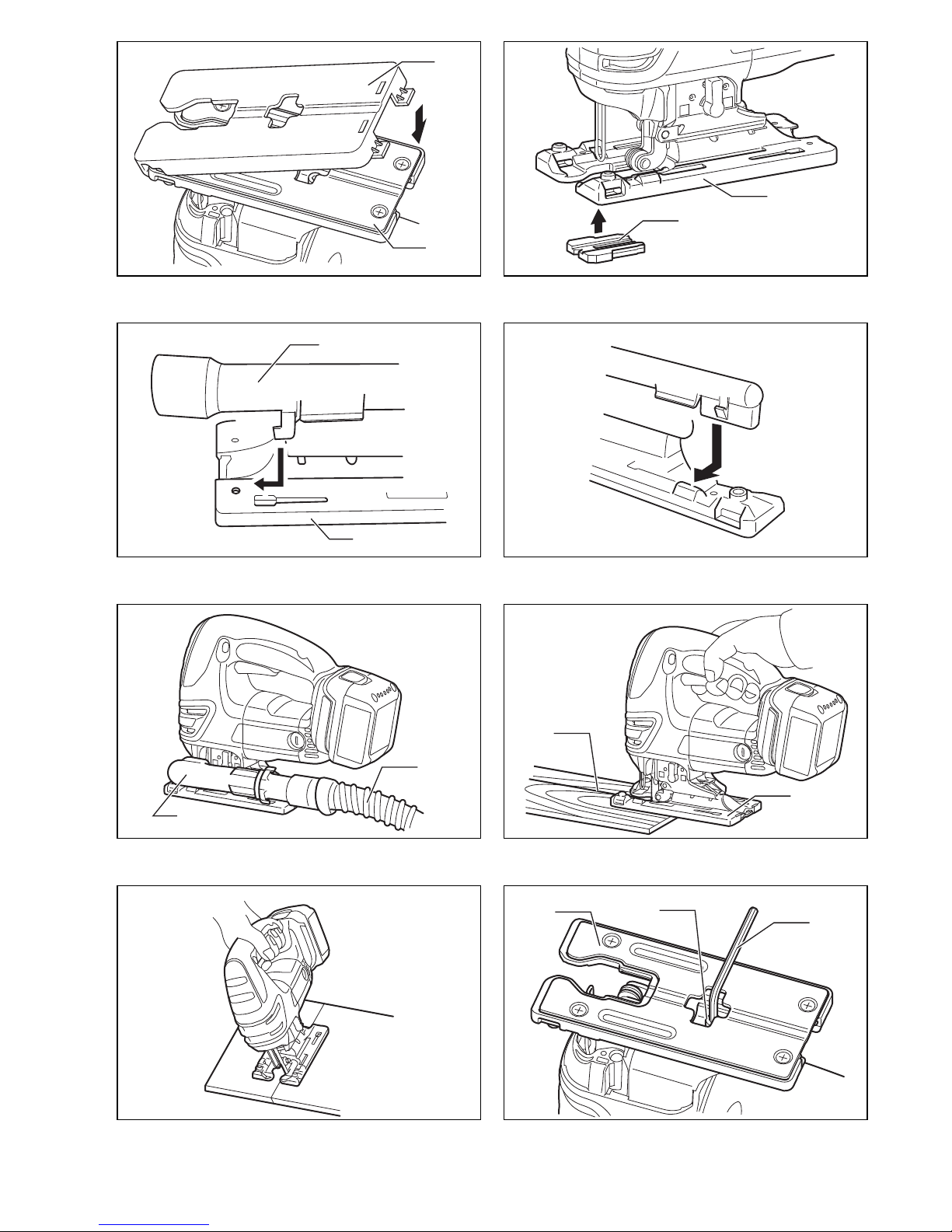

Cover plate (Fig. 9)
Use the cover plate when cutting decorative veneers,
plastics, etc. It protects sensitive or delicate surfaces
from damage. Fit it on the back of the tool base.
Anti-splintering device (Fig. 10)
For splinter-free cuts, the anti-splintering device can be
used. To install the anti-splintering device, move the tool
base all the way forward and fit it from the back of tool
base. When you use the cover plate, install the anti-splin-
tering device onto the cover plate.
CAUTION:
• The anti-splintering device cannot be used when mak-
ing bevel cuts.
Dust extraction
The dust nozzle (optional accessory) is recommended to
perform clean cutting operations. (Fig. 11)
To attach the dust nozzle on the tool, insert the hook of
dust nozzle into the hole in the base.
The dust nozzle can be installed on either left or right
side of the base. (Fig. 12)
Then connect a Makita vacuum cleaner to the dust noz-
zle. (Fig. 13)
OPERATION
CAUTION:
• Always hold the base flush with the workpiece. Failure
to do so may cause blade breakage, resulting in a seri-
ous injury. (Fig. 14)
Turn the tool on without the blade making any contact
and wait until the blade attains full speed. Then rest the
base flat on the workpiece and gently move the tool for-
ward along the previously marked cutting line.
NOTE:
• If the tool is operated continuously until the battery car-
tridge has discharged, allow the tool to rest for 15 min-
utes before proceeding with a fresh battery.
When cutting curves, advance the tool very slowly.
Bevel cutting (Fig. 15)
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before tilting the base.
With the base tilted, you can make bevel cuts at any
angle between 0° and 45° (left or right).
Loosen the bolt on the back of the base with the hex
wrench. Move the base so that the bolt is positioned in
the center of the bevel slot in the base. (Fig. 16)
Tilt the base until the desired bevel angle is obtained.
The V-notch of the gear housing indicates the bevel
angle by graduations. Then tighten the bolt firmly to
secure the base. (Fig. 17)
Front flush cuts
Loosen the bolt on the back of the base with the hex
wrench and slide the base all the way back. Then tighten
the bolt to secure the tool base. (Fig. 18)

9
Cutouts
Cutouts can be made with either of two methods A or B.
A) Boring a starting hole: (Fig. 19)
For internal cutouts without a lead-in cut from an
edge, pre-drill a starting hole 12 mm or more in diam-
eter. Insert the blade into this hole to start your cut.
B) Plunge cutting: (Fig. 20)
You need not bore a starting hole or make a lead-in
cut if you carefully do as follows.
1. Tilt the tool up on the front edge of the base, with
the blade point positioned just above the work-
piece surface.
2. Apply pressure to the tool so that the front edge of
the base will not move when you switch on the tool
and gently lower the back end of the tool slowly.
3. As the blade pierces the workpiece, slowly lower
the base of the tool down onto the workpiece sur-
face.
4. Complete the cut in the normal manner.
Finishing edges (Fig. 21)
To trim edges or make dimensional adjustments, run the
blade lightly along the cut edges.
Metal cutting
Always use a suitable coolant (cutting oil) when cutting
metal. Failure to do so will cause significant blade wear.
The underside of the workpiece can be greased instead
of using a coolant.
Rip fence set (optional accessory)
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before installing or removing
accessories.
1. Straight cuts (Fig. 22 & 23)
When repeatedly cutting widths of 160 mm or less,
use of the rip fence will assure fast, clean, straight
cuts. To install, insert the rip fence into the rectangular
hole on the side of the tool base with the fence guide
facing down. Slide the rip fence to the desired cutting
width position, then tighten the bolt to secure it.
2. Circular cuts (Fig. 24 & 25)
When cutting circles or arcs of 170 mm or less in
radius, install the rip fence as follows.
• Insert the rip fence into the rectangular hole on the
side of the base with the fence guide facing up. Insert
the circular guide pin through either of the two holes
on the fence guide. Screw the threaded knob onto the
pin to secure the pin.
• Now slide the rip fence to the desired cutting radius,
and tighten the bolt to secure it in place. Then move
the base all the way forward.
NOTE:
• Always use blades No. B-17, B-18, B-26 or B-27
when cutting circles or arcs.
Guide rail adapter set (accessory) (Fig. 26)
When cutting parallel and uniform width or cutting
straight, the use of the guide rail and the guide rail
adapter will assure the production of fast and clean cuts.
To install the guide rail adapter, insert the rule bar into the
square hole of the base as far as it goes. Secure the bolt
with the hex wrench securely. (Fig. 27)
Install the guide rail adapter on the rail of the guide rail.
Insert the rule bar into the square hole of the guide rail
adapter. Put the base to the side of the guide rail, and
secure the bolt securely. (Fig. 28)
CAUTION:
• Always use blades No. B-8, B-13, B-16, B-17 or 58
when using the guide rail and the guide rail adapter.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and the bat-
tery cartridge is removed before attempting to perform
inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
Replacing carbon brushes (Fig. 29 & 30)
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be per-
formed by Makita Authorized Service Centers, always
using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recommended
for use with your Makita tool specified in this manual.
The use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory
or attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Jig saw blades
• Hex wrench 4
• Rip fence (guide rule) set
• Guide rail adapter set
• Guide rail set
• Anti-splintering device
• Cover plate
•Dustnozzle
• Various type of Makita genuine batteries and chargers
NOTE:
• Some items in the list may be included in the tool pack-
age as standard accessories. They may differ from
country to country.

10
ENG905-1
Noise
The typical A-weighted noise level determined according
to EN60745:
Model BJV140
Sound pressure level (LpA): 78 dB (A)
Uncertainty (K): 3 dB (A)
The noise level under working may exceed 80 dB (A).
Model BJV180
Sound pressure level (LpA): 84 dB (A)
Sound power level (LWA): 95 dB (A)
Uncertainty (K): 3 dB (A)
Wear ear protection
ENG900-1
Vibration
The vibration total value (tri-axial vector sum) determined
according to EN60745:
Model BJV140
Work mode: cutting boards
Vibration emission (ah, CW): 5.0 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: cutting sheet metal
Vibration emission (ah, CM): 3.0 m/s2
Uncertainty (K): 1.5 m/s2
Model BJV180
Work mode: cutting boards
Vibration emission (ah, CW): 8.0 m/s2
Uncertainty (K): 1.5 m/s2
Work mode: cutting sheet metal
Vibration emission (ah, CM): 3.5 m/s2
Uncertainty (K): 1.5 m/s2
ENG901-1
• The declared vibration emission value has been mea-
sured in accordance with the standard test method and
may be used for comparing one tool with another.
• The declared vibration emission value may also be
used in a preliminary assessment of exposure.
WARNING:
• The vibration emission during actual use of the power
tool can differ from the declared emission value
depending on the ways in which the tool is used.
• Be sure to identify safety measures to protect the oper-
ator that are based on an estimation of exposure in the
actual conditions of use (taking account of all parts of
the operating cycle such as the times when the tool is
switched off and when it is running idle in addition to
the trigger time).
ENH101-15
For European countries only
EC Declaration of Conformity
We Makita Corporation as the responsible manufac-
turer declare that the following Makita machine(s):
Designation of Machine: Cordless Jig Saw
Model No./ Type: BJV140, BJV180
are of series production and
Conforms to the following European Directives:
2006/42/EC
And are manufactured in accordance with the following
standards or standardised documents:
EN60745
The technical documentation is kept by our authorized
representative in Europe who is:
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, England
30.1.2009
Tomoyasu Kato
Director
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN

11
FRANÇAIS (Instructions originales)
Descriptif
1 Partie rouge
2Bouton
3 Batterie
4 Levier de sélection du type de
coupe
5 Bouton de sécurité
6 Gâchette
7 Ouverture de l’outil
8 Collier de serrage de la lame
9 Lame de scie sauteuse
10 Saillies
11 Base
12 Clé hexagonale
13 Plaque de recouvrement
14 Dispositif anti-éclat
15 Raccord d’aspiration
16 Tuyau d’aspirateur
17 Trait de coupe
18 Boulon
19 Fente angulaire
20 Graduations
21 Entaille en V
22 Carter d’engrenages
23 Trou d’amorce
24 Guide parallèle
25 Guide de garde
26 Bouton fileté
27 Goupille de guide circulaire
28 Règle
29 Adaptateur pour guide
de délignage
30 Guide de délignage
31 Vis
32 Trait de limite d’usure
33 Bouchons de porte-charbon
34 Tournevis
SPÉCIFICATIONS
• Étant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Les spécifications et la batterie peuvent être différentes
suivant les pays.
• Poids, avec la batterie, conformément à la procédure
EPTA-01/2003
ENE019-1
Utilisations
L’outil est conçu pour la coupe des matériaux de bois, de
plastique et de métal. L’étendue de la gamme d’accessoi-
res et de lames disponibles permet d’utiliser l’outil à des
fins multiples et le rend tout particulièrement adéquat
aux coupes curvilignes et circulaires.
GEA010-1
Consignes de sécurité générales pour outils élec-
triques
MISE EN GARDE Veuillez lire toutes les mises en
garde et toutes les instructions. Il y a risque de choc
électrique, d’incendie et/ou de blessure grave si les
mises en garde et les instructions ne sont pas respec-
tées.
Conservez toutes les mises en garde et instructions
pour référence ultérieure.
GEB045-2
CONSIGNES DE SÉCURITÉ POUR LA SCIE
SAUTEUSE SAN FIL
1. Saisissez l’outil électrique par ses surfaces de
poigne isolées lorsque vous effectuez une opé-
ration au cours de laquelle l’outil tranchant peut
entrer en contact avec un câble caché. Le contact
de l’outil tranchant avec un fil sous tension peut met-
tre les parties métalliques de l’outil électrique sous
tension et causer un choc électrique chez l’utilisa-
teur.
2. Utilisez des dispositifs de serrage ou un autre
moyen pratique pour fixer et soutenir la pièce
sur une surface stable. Si vous la tenez avec la
main ou l’appuyez contre une partie du corps, la
pièce sera instable et vous risquez d’en perdre la
maîtrise.
3. Utilisez toujours des lunettes de protection. Des
lunettes ordinaires ou de soleil NE sont PAS des
lunettes de protection.
4. Attention aux clous. Avant l’utilisation, vérifiez la
présence de clous sur la pièce et, le cas échéant,
retirez-les.
5. Ne pas scier d’éléments dont le diamètre
dépasse la capacité de coupe de la scie.
6. Vérifiez s’il y a un espace suffisant sous la pièce
à travailler avant la coupe, afin que la lame ne
frappe pas le plancher, l’établi, etc.
7. Tenir fermement l’outil en main.
8. Vérifier que la lame n’est pas en contact avec
l’élément à scier avant de mettre la scie sau-
teuse en marche.
Modèle BJV140 BJV180
Longueur de course 26 mm 26 mm
Capacité de coupe max.
Bois 135 mm 135 mm
Acier doux 10 mm 10 mm
Aluminium 20 mm 20 mm
Nombre de courses/mn (min-1) 0–2600 0–2600
Longueur hors tout 255 mm 257 mm
Poids net 2,8 kg 2,9 kg
Tension nominale 14,4 V CC 18 V CC

12
9. Ne jamais approcher les mains des organes
mobiles.
10. Ne pas laisser l’outil fonctionner tout seul. Ne le
mettre en marche que lorsque vous l’avez en
main.
11. Couper l’alimentation et attendre que la lame
soit complètement arrêtée avant de dégager la
lame d’un élément partiellement scié.
12. Ne jamais toucher directement la lame immédia-
tement après avoir scié en raison des risques de
brûlure.
13. Ne faites pas fonctionner inutilement l’outil sans
charge.
14. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la pous-
sière dégagée lors du travail ne soit inhalée ou
n’entre en contact avec la peau. Suivez les con-
signes de sécurité du fournisseur du matériau.
15. Utilisez toujours un masque antipoussières ou
un masque filtrant approprié au matériau à tra-
vailler et à l’outil utilisé.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
NE vous laissez PAS tromper (au fil d’une utilisation
répétée) par un sentiment d’aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le pro-
duit en question. La MAUVAISE UTILISATION de
l’outil ou l’ignorance des consignes de sécurité indi-
quées dans ce manuel d’instructions peut entraîner
une blessure grave.
ENC007-6
PRÉCAUTIONS IMPORTANTES
POUR LA BATTERIE
1. Avant d’utiliser la batterie, lisez toutes les ins-
tructions et précautions relatives (1) au chargeur
de batterie, (2) à la batterie, et (3) à l’outil utili-
sant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l’utilisation si le temps
de fonctionnement devient excessivement court.
Il y a risque de surchauffe, de brûlures, voire
d’explosion.
4. Si l’électrolyte pénètre dans vos yeux, rincez-les
à l’eau claire et consultez immédiatement un
médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :
(1) Ne touchez les bornes avec aucun matériau
conducteur.
(2) Évitez de ranger la batterie dans un conte-
neur avec d’autres objets métalliques, par
exemple des clous, des pièces de monnaie,
etc.
(3) N’exposez pas la batterie à l’eau ou à la pluie.
Un court-circuit de la batterie pourrait provoquer
un fort courant, une surchauffe, parfois des brû-
lures et même une panne.
6. Ne rangez pas l’outil ou la batterie dans des
endroits où la température risque d’atteindre ou
de dépasser 50°C.
7. Ne jetez pas la batterie au feu même si elle est
sérieusement endommagée ou complètement
épuisée. La batterie peut exploser au contact du
feu.
8. Prenez garde d’échapper ou de heurter la batte-
rie.
9. N’utilisez pas la batterie si elle est abîmée.
CONSERVEZ CES INSTRUCTIONS.
Conseils pour assurer la durée de vie optimale de
la batterie
1. Rechargez la batterie avant qu’elle ne soit com-
plètement déchargée.
Arrêtez toujours l’outil et rechargez la batterie
quand vous remarquez que la puissance de
l’outil diminue.
2. Ne rechargez jamais une batterie complètement
chargée. La surcharge réduit la durée de service
de la batterie.
3. Chargez la batterie alors que la température de
la pièce se trouve entre 10°C et 40°C. Avant de
charger une batterie chaude, laissez-la refroidir.
DESCRIPTION DU FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant de l’ajuster ou de véri-
fier son fonctionnement.
Installation ou retrait de la batterie (Fig. 1)
• Mettez toujours l’outil hors tension avant d’insérer ou
de retirer la batterie.
• Pour retirer la batterie, sortez-la de l’outil tout en faisant
glisser le bouton à l’avant de la batterie.
• Pour insérer la batterie, alignez la languette de la batte-
rie avec la rainure située dans le carter, puis faites-la
glisser en place. Insérez-la toujours à fond, jusqu’à ce
qu’un léger déclic se fasse entendre. Si vous pouvez
voir la partie rouge du côté supérieur du bouton, la bat-
terie n’est pas complètement verrouillée. Insérez-la
entièrement, jusqu’à ce que la partie rouge ne soit plus
visible. Sinon, elle pourrait tomber accidentellement de
l’outil, au risque de vous blesser ou de blesser
quelqu’un se trouvant près de vous.
• N’appliquez pas une force excessive lors de l’insertion
de la batterie. Si la batterie ne glisse pas aisément,
c’est qu’elle n’est pas insérée correctement.

13
Sélection du type de coupe (Fig. 2)
L’outil peut effectuer des coupes orbitales ou des coupes en ligne droite (vers le haut et vers le bas). La coupe orbitale
lance la lame vers l’avant sur la course de coupe et améliore grandement la vitesse de coupe.
Pour modifier le type de coupe, tournez simplement le levier de sélection du type de coupe sur la position correspon-
dant au type de coupe voulu. Pour sélectionner le type de coupe, reportez-vous au tableau ci-dessous.
Interrupteur (Fig. 3 et 4)
ATTENTION :
• Avant de mettre la batterie dans l’outil, vérifiez toujours
que la gâchette fonctionne correctement et qu’elle
revient sur la position “OFF” quand vous la relâchez.
• Une fois l’utilisation de l’outil terminée, enfoncez le
bouton de sécurité du côté A pour verrouiller la
gâchette en position d’arrêt.
Un bouton de sécurité est fourni pour prévenir l’activation
accidentelle de la gâchette.
Pour faire démarrer l’outil, enfoncez le bouton de sécurité
du côté B et appuyez sur la gâchette.
L’augmentation de la pression exercée sur la gâchette
fait accélérer l’outil. Pour arrêter l’outil, relâchez la
gâchette. Après l’utilisation, enfoncez toujours le bouton
de sécurité du côté A.
Allumage de la lampe
ATTENTION :
• Evitez de regarder directement le faisceau lumineux ou
sa source.
Pour allumer la lampe, appuyez sur la gâchette. Pour
l’éteindre, relâchez la gâchette.
NOTE :
• Utilisez un chiffon sec pour essuyer la saleté qui recou-
vre la lentille de la lampe. Prenez garde de rayer la len-
tille de la lampe, pour éviter une diminution de
l’éclairage.
ASSEMBLAGE
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’effectuer tout travail
dessus.
Pose et dépose de la lame de scie sauteuse
ATTENTION :
• Enlevez toujours les copeaux et autres corps étrangers
qui adhèrent à la lame et/ou à la tige porte-lame.
Sinon, la lame risque de ne pas être suffisamment ser-
rée, ce qui pourrait provoquer de graves blessures.
• Ne touchez ni la lame ni la pièce travaillée immédiate-
ment après l’opération ; elles peuvent être extrême-
ment chaudes et brûler votre peau.
• Serrez la lame fermement. Sinon, il y a risque de bles-
sure grave.
• Lors de la dépose de la lame, prenez garde de vous
blesser aux doigts avec l’extrémité de la lame ou les
bouts de la pièce.
Pour installer la lame, déployez l’ouverture de l’outil sur
la position indiquée sur l’illustration. (Fig. 5)
En maintenant l’ouverture sur cette position, insérez la
lame dans le collier de serrage, jusqu’à ce que les deux
saillies de la lame ne soient plus visibles. (Fig. 6)
Remettez l’ouverture de l’outil sur sa position initiale.
Une fois la lame posée, tirez dessus pour vous assurer
qu’elle demeure fermement en place.
ATTENTION :
• Ne déployez pas l’ouverture de l’outil de manière
excessive, pour éviter d’endommager l’outil.
Pour retirer la lame, déployez l’ouverture de l’outil sur la
position indiquée sur l’illustration. (Fig. 7) Retirez la lame
en la tirant vers la base de l’outil.
NOTE :
• Lubrifiez de temps en temps la roulette.
Rangement de la clé hexagonale (Fig. 8)
Après l’utilisation de la clé hexagonale, rangez-la tel
qu’indiqué sur l’illustration pour éviter de la perdre.
Plaque de recouvrement (Fig. 9)
Utilisez la plaque de recouvrement lors de la coupe des
matériaux décoratifs de placage, de plastique, etc. Cette
plaque protège contre les dommages les surfaces fragi-
les ou délicates. Installez-la par l’arrière de la base de
l’outil.
Position Type de coupe Applications
0Coupe en ligne droite Pour la coupe d’acier doux, d’acier inoxydable et de matériaux en plastique.
Pour des coupes nettes dans du bois et du contreplaqué.
ICoupe à petite orbite Pour la coupe d’acier doux, d’aluminium et de bois dur.
II Coupe à orbite moyenne Pour la coupe de bois et de contreplaqué.
Pour des coupes rapides dans de l’aluminium et de l’acier doux.
III Coupe à grande orbite Pour la coupe rapide de bois et de contreplaqué.

14
Dispositif anti-éclat (Fig. 10)
L’utilisation du dispositif anti-éclat permet d’obtenir des
coupes sans éclats. Pour l’installer, déplacez la base de
l’outil complètement vers l’avant, puis installez le disposi-
tif par l’arrière de la base de l’outil. Lorsque vous utilisez
la plaque de recouvrement, installez le dispositif anti-
éclat sur cette dernière.
ATTENTION :
• Vous ne pourrez pas utiliser le dispositif anti-éclat pour
les coupes en biais.
Collecte de poussière
Afin d’assurer la propreté lors des opérations de coupe, il
est préférable d’utiliser le raccord d’aspiration (acces-
soire en option). (Fig. 11)
Pour fixer le raccord d’aspiration à l’outil, insérez le cro-
chet du raccord dans l’orifice de la base.
Le raccord d’aspiration peut être installé d’un côté
comme de l’autre de la base. (Fig. 12)
Raccordez ensuite un aspirateur Makita au raccord
d’aspiration. (Fig. 13)
UTILISATION
ATTENTION :
• Maintenez toujours la base de l’outil exactement au
niveau du matériau. Sinon, vous risquez de briser la
lame et de vous blesser grièvement. (Fig. 14)
Mettez l’outil en marche alors que la lame ne touche à
rien et attendez qu’elle ait atteint sa pleine vitesse. Puis,
amenez la base en contact avec le matériau à scier, et
déplacez normalement l’outil vers l’avant en suivant le
trait marqué préalablement.
NOTE :
• Si l’outil a fonctionné de façon continue jusqu’à ce que
la batterie soit déchargée, laissez-le reposer pendant
15 minutes avant de recommencer avec une batterie
fraîche.
Faites avancer l’outil très lentement quand la lame doit
suivre des courbes.
Coupe en biais (Fig. 15)
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’incliner la base.
En inclinant la base de l’outil, vous pouvez effectuer des
coupes en biais sur tout angle compris entre 0° et 45°
(vers la gauche ou la droite).
Desserrez le boulon qui se trouve à l’arrière de la base
de l’outil à l’aide de la clé hexagonale. Déplacez la base
de l’outil de façon que le boulon se trouve au centre de la
fente angulaire sur la base. (Fig. 16)
Inclinez la base de l’outil de façon à obtenir l’angle de
biseau voulu. L’entaille en V du carter d’engrenages indi-
que l’angle de biseau au moyen de graduations. Serrez
ensuite fermement le boulon pour fixer la base. (Fig. 17)
Sciage au ras d’un obstacle
Desserrez le boulon qui se trouve à l’arrière de la base à
l’aide de la clé hexagonale, et faites glisser la base com-
plètement vers l’arrière. Puis, serrez le boulon pour fixer
la base de l’outil. (Fig. 18)
Découpes
Les découpes s’effectuent suivant deux méthodes, A ou
B.
A) Perçage d’un trou d’amorce (Fig. 19) :
Pour les découpes internes sans entaille d’amorce
sur le bord du matériau, percez à trou d’amorce de
12 mm de diamètre ou plus. Insérez la lame dans ce
trou pour commencer la découpe.
B) Attaque en plein bois (Fig. 20) :
Vous n’aurez pas besoin de percer un trou d’amorce
ni de faire une entaille d’amorce si vous procédez
délicatement comme suit.
1. Inclinez l’avant de l’outil vers l’avant sur le bord
avant de la base, la lame étant placée juste au-
dessus de la surface du matériau.
2. Appuyez sur l’outil de façon que le bord avant de la
base ne bouge pas quand vous mettez l’outil en
marche, et abaissez lentement et délicatement
l’arrière de l’outil.
3. Lorsque la lame traverse le matériau, abaissez len-
tement la base de l’outil sur la surface du maté-
riau.
4. Terminez la coupe normalement.
Finition des bords (Fig. 21)
Pour équarrir les bords ou faire des ajustements de
dimension, passez légèrement la lame sur les bords de
coupe.
Coupe de métal
Utilisez toujours un liquide de refroidissement (huile de
coupe) pour couper du métal. Sinon, la lame s’usera très
rapidement. Vous pouvez aussi enduire directement la
face intérieure du matériau de graisse, au lieu d’utiliser
un liquide de refroidissement.
Ensemble de guide parallèle
(accessoire en option)
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que sa batterie est retirée avant d’installer ou de retirer
des accessoires.
1. Coupes droites (Fig. 22 et 23)
Pour couper régulièrement des largeurs égales ou
inférieures à 160 mm, utilisez le guide parallèle pour
obtenir des coupes rapides, nettes et droites. Pour
installer le guide parallèle, insérez-le dans l’orifice
rectangulaire situé sur le côté de la base de l’outil,
avec le guide parallèle tourné vers le bas. Position-
nez le guide parallèle à la largeur de coupe voulue,
puis vissez le boulon pour fixer le guide.
2. Coupes circulaires (Fig. 24 et 25)
Pour découper des arcs de cercle d’un rayon égal ou
inférieur à 170 mm, installez le guide parallèle
comme suit.
• Insérez le guide parallèle dans l’orifice rectangulaire
situé sur le côté de la base de l’outil, avec le guide
parallèle tourné vers le haut. Insérez la goupille de
guide circulaire dans l’un des deux trous du guide de
garde. Vissez le boulon fileté sur la goupille pour
fixer la goupille.
• Puis, positionnez le guide parallèle sur le rayon de
coupe voulu, et serrez le boulon pour fixer le guide.
Ensuite, faites glisser la base de l’outil à fond vers
l’avant.

15
NOTE :
• Utilisez toujours des lames No. B-17, B-18, B-26
ou B-27 pour découper des cercles ou des arcs de
cercle.
Ensemble d’adaptateur pour guide de délignage
(accessoire) (Fig. 26)
L’utilisation du guide de délignage et de son adaptateur
assure un travail rapide et propre lors des coupes paral-
lèles de largeur uniforme, ou lors des coupes rectilignes.
Pour installer l’adaptateur pour guide de délignage, insé-
rez à fond la règle dans l’orifice carré de la base. Serrez
ensuite le boulon fermement au moyen de la clé hexago-
nale. (Fig. 27)
Installez l’adaptateur pour guide de délignage sur la
barre du guide de délignage. Insérez la règle dans l’ori-
fice carré de l’adaptateur pour guide de délignage. Pla-
cez la base à côté du guide de délignage, puis serrez le
boulon fermement. (Fig. 28)
ATTENTION :
• Utilisez toujours une lame noB-8, B-13, B-16, B-17 ou
58 lorsque vous utilisez le guide de délignage et son
adaptateur.
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l’outil est hors tension et
que la batterie est retirée avant d’y effectuer tout travail
d’inspection ou d’entretien.
• N’utilisez jamais d’essence, benzine, diluant, alcool ou
autre produit similaire. Cela risquerait de provoquer la
décoloration, la déformation ou la fissuration de l’outil.
Remplacement des charbons (Fig. 29 et 30)
Retirez et vérifiez régulièrement les charbons. Rempla-
cez-les lorsqu’ils sont usés jusqu’au trait de limite
d’usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux char-
bons doivent être remplacés en même temps. N’utilisez
que des charbons identiques.
Utilisez un tournevis pour retirer les bouchons de porte-
charbon. Enlevez les charbons usés, insérez-en de nou-
veaux et revissez solidement les bouchons de porte-
charbon.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, travaux d’entretien et autres réglages
doivent être effectués dans un centre de service Makita
agréé ou un centre de service de l’usine Makita, exclusi-
vement avec des pièces de rechange Makita.
ACCESSOIRES EN OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spé-
cifié dans ce mode d’emploi. L’utilisation de tout autre
accessoire ou pièce complémentaire peut comporter
un risque de blessure. N’utilisez les accessoires ou piè-
ces qu’aux fins auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Lame de scie sauteuse
• Clé hexagonale 4
• Ensemble de guide parallèle (Garde parallèle)
• Ensemble d’adaptateur pour guide de délignage
• Ensemble de guide de délignage
• Dispositif anti-éclat
• Plaque de recouvrement
• Raccord d’aspiration
• Les divers types de batteries et chargeurs Makita
authentiques
NOTE :
• Il se peut que certains éléments de la liste soient com-
pris dans l’emballage de l’outil en tant qu’accessoires
standard. Ils peuvent varier d’un pays à l’autre.

16
ENG905-1
Bruit
Niveau de bruit pondéré A typique, déterminé selon
EN60745 :
Modèle BJV140
Niveau de pression sonore (LpA) : 78 dB (A)
Incertitude (K) : 3 dB (A)
Le niveau de bruit en fonctionnement peut dépasser
80 dB (A).
Modèle BJV180
Niveau de pression sonore (LpA) : 84 dB (A)
Niveau de puissance sonore (LWA) : 95 dB (A)
Incertitude (K) : 3 dB (A)
Porter des protecteurs anti-bruit
ENG900-1
Vibrations
Valeur totale de vibrations (somme de vecteur triaxial)
déterminée selon EN60745 :
Modèle BJV140
Mode de travail : plaques de coupe
Émission de vibrations (ah, CW) : 5,0 m/s2
Incertitude (K) : 1,5 m/s2
Mode de travail : coupe de la tôle
Émission de vibrations (ah, CM): 3,0 m/s2
Incertitude (K) : 1,5 m/s2
Modèle BJV180
Mode de travail : plaques de coupe
Émission de vibrations (ah, CW) : 8,0 m/s2
Incertitude (K) : 1,5 m/s2
Mode de travail : coupe de la tôle
Émission de vibrations (ah, CM): 3,5 m/s2
Incertitude (K) : 1,5 m/s2
ENG901-1
• La valeur d’émission de vibrations déclarée a été
mesurée conformément à la méthode de test standard
et peut être utilisée pour comparer les outils entre eux.
• La valeur d’émission de vibrations déclarée peut aussi
être utilisée pour l’évaluation préliminaire de l’exposi-
tion.
AVERTISSEMENT :
• L’émission de vibrations lors de l’usage réel de l’outil
électrique peut être différente de la valeur d’émission
déclarée, suivant la façon dont l’outil est utilisé.
• Les mesures de sécurité à prendre pour protéger l’utili-
sateur doivent être basées sur une estimation de
l’exposition dans des conditions réelles d’utilisation (en
tenant compte de toutes les composantes du cycle
d’utilisation, comme par exemple le moment de sa mise
hors tension, lorsqu’il tourne à vide et le moment de
son déclenchement).
ENH101-15
Pour les pays d’Europe uniquement
Déclaration de conformité CE
Makita Corporation, en tant que fabricant responsa-
ble, déclare que la ou les machines suivantes :
Désignation de la machine :
Scie sauteuse sans fil
N° de modèle / Type : BJV140, BJV180
sont produites en série et
sont conformes aux Directives européennes suivantes :
2006/42/CE
et qu’elles sont fabriquées conformément aux normes ou
documents normalisés suivants :
EN60745
La documentation technique est conservée par notre
représentant agréé en Europe, à savoir :
Makita International Europe Ltd.
Michigan Drive, Tongwell,
Milton Keynes, Bucks MK15 8JD, Angleterre
30.1.2009
Tomoyasu Kato
Directeur
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi, 446-8502, JAPAN

17
DEUTSCH (Originale Anleitungen)
Übersicht
1 Roter Teil
2 Knopf
3Blockakku
4 Pendelhub-Umschalthebel
5 Einschaltsperrknopf
6 Elektronikschalter
7 Klemmenhebel
8 Sägeblattklemme
9 Sägeblatt
10 Vorsprünge
11 Grundplatte
12 Innensechskantschlüssel
13 Gleitplatte
14 Spanreißschutz
15 Absaugstutzen
16 Schlauch für Staubsauger
17 Schnittlinie
18 Schraube
19 Kreuzschlitz
20 Teilstriche
21 Kerbnut
22 Getriebegehäuse
23 Vorbohrung
24 Parallelanschlag
25 Anschlagführung
26 Gewindeknopf
27 Dorn für Kreisschneider
28 Führungsstange
29 Führungsanschlag
30 Führungsschiene
31 Schraube
32 Verschleißgrenze
33 Bürstenhalterkappe
34 Schraubendreher
TECHNISCHE DATEN
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Die technischen Daten und der Blockakku können von
Land zu Land unterschiedlich sein.
• Gewicht mit Akku nach EPTA-Verfahren 01/2003
ENE019-1
Vorgesehene Verwendung
Diese Maschine ist für das Sägen von Holz, Kunststoff
und Metall vorgesehen. Dank des umfangreichen Zube-
hör- und Sägeblattprogramms kann die Maschine für
viele Zwecke eingesetzt werden und eignet sich ideal für
Bogen- oder Kreisschnitte.
GEA010-1
Allgemeine Sicherheitswarnungen für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und Anweisungen durch. Eine Missachtung der unten
aufgeführten Warnungen und Anweisungen kann zu
einem elektrischen Schlag, Brand und/oder schweren
Verletzungen führen.
Bewahren Sie alle Warnungen und Anweisungen für
spätere Bezugnahme auf.
GEB045-2
SICHERHEITSWARNUNGEN FÜR
AKKU-STICHSÄGE
1. Halten Sie Elektrowerkzeuge nur an den isolier-
ten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel kontaktiert werden.
Bei Kontakt mit einem
Strom führenden Kabel können die freiliegenden
Metallteile des Elektrowerkzeugs ebenfalls Strom
führend werden, so dass der Benutzer einen elektri-
schen Schlag erleiden kann.
2. Verwenden Sie Klemmen oder eine andere prak-
tische Methode, um das Werkstück auf einer sta-
bilen Unterlage zu sichern und abzustützen.
Wenn Sie das Werkstück nur von Hand oder gegen
Ihren Körper halten, befindet es sich in einer instabi-
len Lage, die zum Verlust der Kontrolle führen kann.
3. Tragen Sie stets eine Sicherheits- oder Schutz-
brille. Eine gewöhnliche Brille oder Sonnenbrille
ist KEIN Ersatz für eine Sicherheitsbrille.
4. Schneiden Sie keine Nägel durch. Untersuchen
Sie das Werkstück auf Nägel, und entfernen Sie
diese vor der Bearbeitung.
5. Schneiden Sie keine übergroßen Werkstücke.
6. Vergewissern Sie sich vor dem Sägen, dass
genügend Freiraum hinter dem Werkstück vor-
handen ist, damit das Sägeblatt nicht gegen eine
harte Oberfläche, wie Fußboden, Werkbank
usw., stößt.
7. Halten Sie die Maschine sicher in der Hand.
8. Achten Sie stets darauf, dass das Sägeblatt
nicht das Werkstück berührt, bevor die Stich-
säge eingeschaltet wird.
Modell BJV140 BJV180
Hubhöhe 26 mm 26 mm
Maximale Schnitttiefe
Holz 135 mm 135 mm
Weichstahl 10 mm 10 mm
Aluminium 20 mm 20 mm
Hubzahl pro Minute (min-1) 0–2600 0–2600
Gesamtlänge 255 mm 257 mm
Nettogewicht 2,8 kg 2,9 kg
Nennspannung DC 14,4 V DC 18 V

18
9. Halten Sie während des Betriebs die Hände von
den sich bewegenden Teilen der Maschine fern.
10. Die Maschine nicht im eingeschalteten Zustand
aus der Hand legen. Die Benutzung ist nur in
handgehaltener Weise vorgesehen.
11. Das Sägeblatt erst dann vom Werkstück entfer-
nen, nachdem die Maschine abgeschaltet wurde
und das Sägeblatt zum Stillstand gekommen ist.
12. Berühren Sie weder Sägeblatt noch Werkstück
unmittelbar nach dem Schneiden; beide können
sehr heiß sein und Verbrennungen verursachen.
13. Lassen Sie das Werkzeug nicht unnötig im Leer-
lauf laufen.
14. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
15. Verwenden Sie stets die korrekte Staubschutz-
oder Atemmaske für das jeweilige Material und
die Anwendung.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für das vorliegende Produkt abhal-
ten. MISSBRAUCH oder Missachtung der Sicher-
heitsvorschriften in dieser Anleitung können
schwere Verletzungen verursachen.
ENC007-6
WICHTIGE SICHERHEITSVORSCHRIFTEN
FÜR AKKU
1. Lesen Sie vor der Benutzung des Akkus alle
Anweisungen und Warnhinweise, die an (1)
Ladegerät, (2) Akku und (3) Akkuwerkzeug ange-
bracht sind.
2. Unterlassen Sie ein Zerlegen des Akkus.
3. Falls die Betriebszeit beträchtlich kürzer gewor-
den ist, stellen Sie den Betrieb sofort ein. Ande-
renfalls besteht die Gefahr von Überhitzung,
möglichen Verbrennungen und sogar einer
Explosion.
4. Falls Elektrolyt in Ihre Augen gelangt, waschen
Sie sie mit sauberem Wasser aus, und begeben
Sie sich unverzüglich in ärztliche Behandlung.
Anderenfalls können Sie Ihre Sehkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:
(1) Die Kontakte dürfen nicht mit leitfähigem
Material berührt werden.
(2) Lagern Sie den Akku nicht in einem Behälter
zusammen mit anderen Metallgegenständen,
wie z.B. Nägel, Münzen usw.
(3) Setzen Sie den Akku weder Wasser noch
Regen aus.
Ein Kurzschluss des Akkus verursacht starken
Stromfluss, der Überhitzung, Verbrennungen
und einen Defekt zur Folge haben kann.
6. Lagern Sie Maschine und Akku nicht an Orten,
an denen die Temperatur 50°C erreichen oder
überschreiten kann.
7. Versuchen Sie niemals, den Akku zu verbrennen,
selbst wenn er stark beschädigt oder vollkom-
men verbraucht ist. Der Akku kann im Feuer
explodieren.
8. Achten Sie darauf, dass der Akku nicht fallen
gelassen oder Stößen ausgesetzt wird.
9. Keinen beschädigten Akku benutzen.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
Hinweise zur Aufrechterhaltung der maximalen
Akku-Nutzungsdauer
1. Laden Sie den Akku, bevor er vollkommen
erschöpft ist.
Schalten Sie die Maschine stets aus, und laden
Sie den Akku, wenn Sie ein Nachlassen der
Maschinenleistung feststellen.
2. Unterlassen Sie das erneute Laden eines voll
aufgeladenen Akkus. Überladen führt zu einer
Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwi-
schen 10°C – 40°C. Lassen Sie einen heißen
Akku abkühlen, bevor Sie ihn laden.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Vergewissern Sie sich vor der Durchführung von Ein-
stellungen oder Funktionsprüfungen der Maschine
stets, dass die Maschine ausgeschaltet und der Akku
abgenommen ist.
Anbringen und Abnehmen des Akkus (Abb. 1)
• Schalten Sie die Maschine stets aus, bevor Sie den
Akku anbringen oder abnehmen.
• Ziehen Sie den Akku zum Abnehmen von der
Maschine ab, während Sie den Knopf an der Vorder-
seite des Akkus drücken.
• Zum Einsetzen des Akkus richten Sie die Führungsfe-
der des Akkus auf die Nut im Maschinengehäuse aus
und schieben den Akku hinein. Schieben Sie den Akku
stets vollständig ein, bis er mit einem hörbaren Klicken
einrastet. Wenn der rote Teil an der Oberseite des
Knopfes sichtbar ist, ist der Akku nicht richtig eingera-
stet. Schieben Sie den Akku vollständig ein, bis der
rote Teil verschwindet. Anderenfalls kann er aus der
Maschine herausfallen und Sie oder umstehende Per-
sonen verletzen.
• Wenden Sie beim Einsetzen des Akkus keine Gewalt
an. Falls der Akku nicht reibungslos hineingleitet, ist er
nicht richtig ausgerichtet.

19
Wahl der Schnittbewegung (Abb. 2)
Diese Maschine kann mit Pendelhub oder Linearhub (gerade Auf-Ab-Bewegung) betrieben werden. Bei Pendelhub
wird das Sägeblatt im Schnitthub vorwärts geschoben, wodurch erheblich höhere Schnittgeschwindigkeiten möglich
sind.
Zum Umschalten der Schnittbewegung drehen Sie einfach den Umschalthebel auf die Position der gewünschten
Schnittbewegung. Wählen Sie die Schnittbewegung anhand der nachstehenden Tabelle aus.
Schalterfunktion (Abb. 3 und 4)
VORSICHT:
• Vergewissern Sie sich vor dem Einsetzen des Akkus in
die Maschine stets, dass der Elektronikschalter ord-
nungsgemäß funktioniert und beim Loslassen in die
AUS-Stellung zurückkehrt.
• Wenn Sie das Werkzeug nicht benutzen, drücken Sie
den Einschaltsperrknopf auf der Seite A hinein, um den
Ein-Aus-Schalter in der Stellung OFF zu verriegeln.
Um versehentliche Betätigung des Ein-Aus-Schalters zu
verhüten, ist das Werkzeug mit einem Einschaltsperr-
knopf ausgestattet.
Um das Werkzeug zu starten, drücken Sie den Einschalt-
sperrknopf auf der Seite B hinein und drücken den Ein-
Aus-Schalter.
Die Drehzahl erhöht sich durch verstärkte Druckaus-
übung auf den Ein-Aus-Schalter. Zum Ausschalten den
Ein-Aus-Schalter loslassen. Drücken Sie nach der Benut-
zung stets den Einschaltsperrknopf auf der Seite A hin-
ein.
Einschalten der Lampen
VORSICHT:
• Blicken Sie nicht direkt in das Licht oder die Lichtquelle.
Betätigen Sie den Ein-Aus-Schalter zum Einschalten der
Lampe. Lassen Sie den Ein-Aus-Schalter zum Ausschal-
ten der Lampe los.
HINWEIS:
• Wischen Sie Schmutz auf der Linse der Lampe mit
einem trockenen Tuch ab. Achten Sie sorgfältig darauf,
dass Sie die Linse der Lampe nicht verkratzen, weil
sich sonst die Lichtstärke verringert.
MONTAGE
VORSICHT:
• Vergewissern Sie sich vor der Ausführung von Arbeiten
an der Maschine stets, dass die Maschine ausgeschal-
tet und der Akku abgenommen ist.
Montage/Demontage des Sägeblatts
VORSICHT:
• Säubern Sie Sägeblatt und/oder Sägeblatthalter stets
von anhaftenden Spänen oder Fremdkörpern. Ande-
renfalls besteht die Gefahr, dass das Sägeblatt nicht
richtig sitzt, was zu schweren Verletzungen führen
kann.
• Vermeiden Sie eine Berührung des Sägeblatts oder
des Werkstücks unmittelbar nach der Bearbeitung, weil
sie dann noch sehr heiß sind und Hautverbrennungen
verursachen können.
• Ziehen Sie das Sägeblatt sicher fest. Anderenfalls kann
es zu ernsthaften Verletzungen kommen.
• Achten Sie beim Demontieren des Sägeblatts darauf,
dass Sie sich nicht die Finger an den Zähnen des
Sägeblatts oder an den Zacken des Werkstücks verlet-
zen.
Um das Sägeblatt zu installieren, öffnen Sie den Werk-
zeughalter auf die in der Abbildung gezeigte Stellung.
(Abb. 5)
Führen Sie in diesem Zustand das Sägeblatt so weit in
die Sägeblattklemme ein, bis die beiden Vorsprünge des
Sägeblatts nicht mehr sichtbar sind. (Abb. 6)
Bringen Sie den Klemmenhebel wieder in seine Aus-
gangsstellung.
Überprüfen Sie nach der Montage stets den sicheren
Sitz des Sägeblatts durch Zugversuch.
VORSICHT:
• Öffnen Sie den Klemmenhebel nicht zu weit, weil sonst
die Maschine beschädigt werden kann.
Um das Sägeblatt zu entfernen, öffnen Sie den Werk-
zeughalter auf die in der Abbildung gezeigte Stellung.
(Abb. 7) Ziehen Sie das Sägeblatt in Richtung der
Grundplatte heraus.
HINWEIS:
• Schmieren Sie die Führungsrolle von Zeit zu Zeit.
Inbusschlüssel-Aufbewahrung (Abb. 8)
Der Inbusschlüssel kann an der in der Abbildung gezeig-
ten Stelle aufbewahrt werden, damit er nicht verloren
geht.
Position Schnittbewegung Anwendungen
0Geradlinige Schnittbewegung Zum Schneiden von Weichstahl, Edelstahl und Kunststoff.
Für saubere Schnitte in Holz und Sperrholz.
IKleiner Pendelhub Zum Schneiden von Weichstahl, Aluminium und Hartholz.
II Mittlerer Pendelhub Zum Schneiden von Holz und Sperrholz.
Für schnelles Schneiden von Aluminium und Weichstahl.
III Großer Pendelhub Für schnelles Schneiden von Holz und Sperrholz.

20
Deckplatte (Abb. 9)
Verwenden Sie die Gleitplatte zum Schneiden von deko-
rativen Furnieren, Kunststoffen usw. Sie schützt empfind-
liche oder feine Oberflächen vor Beschädigung. Passen
Sie die Gleitplatte auf die Unterseite der Grundplatte.
Spanreißschutz (Abb. 10)
Um splitterfreie Schnitte auszuführen, empfiehlt sich die
Verwendung des Spanreißschutzes. Schieben Sie die
Grundplatte bis zum Anschlag nach vorne, und montie-
ren Sie den Spanreißschutz von der Unterseite der
Grundplatte. Wenn Sie die Gleitplatte verwenden, mon-
tieren Sie den Spanreißschutz auf die Gleitplatte.
VORSICHT:
• Bei Gehrungsschnitten kann der Spanreißschutz nicht
verwendet werden.
Staubabsaugung
Der Absaugstutzen (Sonderzubehör) wird für sauberen
Schnittbetrieb empfohlen. (Abb. 11)
Um den Absaugstutzen an der Maschine anzubringen,
führen Sie seinen Haken in die Öffnung der Grundplatte
ein.
Der Absaugstutzen kann sowohl auf der linken als auch
der rechten Seite der Grundplatte angebracht werden.
(Abb. 12)
Schließen Sie dann einen Makita-Staubsauger an den
Absaugstutzen an. (Abb. 13)
BETRIEB
VORSICHT:
• Setzen Sie die Grundplatte der Stichsäge stets flach
auf das Werkstück auf. Anderenfalls besteht die Gefahr
eines Sägeblattbruchs, was zu schweren Verletzungen
führen kann. (Abb. 14)
Schalten Sie das Werkzeug ein, ohne dass das Säge-
blatt Kontakt hat, und warten Sie, bis es seine volle Hub-
zahl erreicht. Setzen Sie die Grundplatte flach auf das
Werkstück, und bewegen Sie die Maschine entlang der
vorher markierten Schnittlinie sachte vorwärts.
HINWEISE:
• Wenn das Werkzeug im Dauerbetrieb bis zur vollkom-
menen Entladung des Akkus benutzt wurde, lassen Sie
das Werkzeug vor dem Fortsetzen des Betriebs mit
einem frischen Akku 15 Minuten lang ruhen.
Der Vorschub sollte bei Kurvenschnitten gering gehalten
werden.
Gehrungsschnitte (Abb. 15)
VORSICHT:
• Vergewissern Sie sich vor dem Neigen der Grundplatte
stets, dass das Werkzeug ausgeschaltet und der Akku
abgenommen ist.
Durch Neigen der Grundplatte können Gehrungsschnitte
in jedem Winkel zwischen 0° und 45° (links oder rechts)
ausgeführt werden.
Lösen Sie die Schraube an der Rückseite der Grund-
platte mit dem Inbusschlüssel. Verschieben sie die
Grundplatte so, dass sich die Schraube in der Mitte des
Kreuzschlitzes in der Grundplatte befindet. (Abb. 16)
Neigen Sie die Grundplatte, bis der gewünschte Winkel
erreicht ist. Der Gehrungswinkel kann an der Kerbnut des
Getriebegehäuses abgelesen werden. Ziehen Sie dann
die Schraube zur Sicherung der Grundplatte fest an.
(Abb. 17)
Randnahe Schnitte
Lösen Sie die Schraube auf der Rückseite der Grund-
platte mit dem Inbusschlüssel, und schieben Sie die
Grundplatte bis zum Anschlag zurück. Ziehen Sie
anschließend die Innensechskantschraube zur Befesti-
gung der Grundplatte wieder an. (Abb. 18)
Ausschnitte
Es gibt zwei Möglichkeiten, Ausschnitte durchzuführen:
A) Vorbohren (Abb. 19):
Bei Innenausschnitten ohne Zuführschnitt von einer
Kante aus machen Sie eine Vorbohrung von ca.
12 mm Durchmesser. Das Sägeblatt in diese Öffnung
einführen und mit dem Sägen beginnen.
B) Tauchschnitte (Abb. 20):
Um Schnitte ohne Vorbohren oder Zuführschnitt aus-
zuführen, gehen Sie wie folgt vor:
1. Die Stichsäge auf der Vorderkante der Grundplatte
kippen, so dass die Sägeblattspitze dicht über der
Oberfläche des Werkstücks liegt.
2. Druck auf die Stichsäge ausüben, damit die Vor-
derkante der Grundplatte nicht verrutscht, wenn
die Stichsäge eingeschaltet und das hintere Ende
langsam abgesenkt wird.
3. Sobald das Sägeblatt in das Werkstück eindringt,
die Grundplatte langsam auf die Oberfläche des
Werkstücks absenken.
4. Den Schnitt in gewohnter Weise beenden.
Bearbeitung von Kanten (Abb. 21)
Um Kanten nachzuarbeiten oder Maßkorrekturen vorzu-
nehmen, das Sägeblatt leicht an den Schnittkanten ent-
langführen.
Schneiden von Metall
Beim Schneiden von Metall stets ein geeignetes Kühlmit-
tel (Schneidöl) verwenden. Nichtbeachtung verursacht
erheblichen Verschleiß des Sägeblatts. Anstelle von
Kühlmittel kann auch die Unterseite des Werkstücks ein-
gefettet werden.
Parallelanschlagsatz (Sonderzubehör)
VORSICHT:
• Vergewissern Sie sich vor dem Anbringen oder Abneh-
men von Zubehör stets, dass das Werkzeug ausge-
schaltet und der Akku abgenommen ist.
1. Gerade Schnitte (Abb. 22 u. 23)
Bei wiederholtem Schneiden von Breiten kleiner als
160 mm gewährleistet der Parallelanschlag
schnelle, saubere und gerade Schnitte. Führen Sie
den Parallelanschlag in die rechteckige Öffnung an
der Seite der Grundplatte ein, so dass die Anschlag-
führung nach unten gerichtet ist. Schieben Sie den
Parallelanschlag zur Position der gewünschten
Schnittbreite, und ziehen Sie dann die Schraube zur
Befestigung an.
