Makita DST111 User manual

DST111
DST112
EN Cordless Stapler INSTRUCTION MANUAL 4
SV Batteridriven häftpistol BRUKSANVISNING 10
NO Batteridrevet krampemaskin BRUKSANVISNING 16
FI Akkukäyttöinen
sinkilänaulain KÄYTTÖOHJE 22
LV Bezvada skavotājs LIETOŠANAS INSTRUKCIJA 28
LT Akumuliatorinis segiklis NAUDOJIMO INSTRUKCIJA 34
ET Juhtmeta klambripüstol KASUTUSJUHEND 40
RU Аккумуляторный
скобосшиватель
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ 46

1
3
2
Fig.1
1
2
Fig.2
1
Fig.3
2
1
Fig.4
A
B
Fig.5
1
Fig.6
1
2
Fig.7
1
2
Fig.8
2

Fig.9
1
2
3
Fig.10
1
2
3
4
Fig.11
1
2
34
Fig.12
1
Fig.13
Fig.14
1
2
3
Fig.15
1
2
Fig.16
3

4ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model: DST111 DST112
Staple width 10 mm
Applicable staples length 7 mm - 10 mm
Staple magazine capacity 150 pcs
Dimensions without hook (L x W x H) 235 mm x 79 mm x 159 mm 235 mm x 79 mm x 165 mm
Battery cartridge BL1415, BL1415N BL1430, BL1430B,
BL1440, BL1450,
BL1460B
BL1815, BL1815N,
BL1820, BL1820B
BL1830, BL1830B,
BL1840, BL1840B,
BL1850, BL1850B,
BL1860B
Net weight 1.5 kg 1.7 kg 1.6 kg 1.8 kg
Rated voltage D.C. 14.4 V D.C. 18 V
• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange
without notice.
• Specicationsandbatterycartridgemaydifferfromcountrytocountry.
• Weight,withbatterycartridge,accordingtoEPTA-Procedure01/2003
Intended use
Thetoolisintendedforpressingstaplesintoconstruc-
tion materials such as timbers.
Noise
ThetypicalA-weightednoiseleveldeterminedaccord-
ingtoEN60745:
Model DST111
Sound pressure level (LpA):76dB(A)
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
Model DST112
Sound pressure level (LpA):76dB(A)
Uncertainty(K):3dB(A)
Thenoiselevelunderworkingmayexceed80dB(A).
WARNING: Wear ear protection.
Vibration
Thevibrationtotalvalue(tri-axialvectorsum)deter-
minedaccordingtoEN60745:
Model DST111
Vibration emission (ah):2.5m/s2or less
Uncertainty(K):1.5m/s2
Model DST112
Vibration emission (ah):2.5m/s2or less
Uncertainty(K):1.5m/s2
NOTE:Thedeclaredvibrationemissionvaluehas
been measured in accordance with the standard test
methodandmaybeusedforcomparingonetoolwith
another.
NOTE:Thedeclaredvibrationemissionvalue
mayalsobeusedinapreliminaryassessmentof
exposure.
WARNING:Thevibrationemissionduringactual
useofthepowertoolcandifferfromthedeclared
emission value depending on the ways in which the
tool is used.
WARNING:Besuretoidentifysafetymeasures
to protect the operator that are based on an estima-
tionofexposureintheactualconditionsofuse(taking
accountofallpartsoftheoperatingcyclesuchas
thetimeswhenthetoolisswitchedoffandwhenitis
running idle in addition to the trigger time).
EC Declaration of Conformity
For European countries only
MakitadeclaresthatthefollowingMachine(s):
DesignationofMachine:CordlessStapler
ModelNo./Type:DST111,DST112
ConformstothefollowingEuropeanDirectives:
2006/42/EC
Theyaremanufacturedinaccordancewiththefollowing
standardorstandardizeddocuments:EN60745
Thetechnicalleinaccordancewith2006/42/ECis
availablefrom:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
9.9.2015
Yasushi Fukaya
Director
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

5ENGLISH
SAFETY WARNINGS
General power tool safety warnings
WARNING: Read all safety warnings and
all instructions. Failuretofollowthewarningsand
instructionsmayresultinelectricshock,reand/or
seriousinjury.
Save all warnings and instruc-
tions for future reference.
Theterm"powertool"inthewarningsreferstoyour
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Cordless stapler safety warnings
1. Always assume that the tool contains fasten-
ers.Carelesshandlingofthestaplercanresultin
unexpectedringoffastenersandpersonalinjury.
2. Do not point the tool towards yourself or any-
one nearby. Unexpected triggering will discharge
thefastenercausinganinjury.
3. Do not actuate the tool unless the tool is
placed rmly against the workpiece.Ifthetool
isnotincontactwiththeworkpiece,thefastener
maybedeectedawayfromyourtarget.
4. Disconnect the tool from the power source
when the fastener jams in the tool. While
removingajammedfastener,thestaplermaybe
accidentallyactivatedifitispluggedin.
5. Use caution while removing a jammed fas-
tener.Themechanismmaybeundercompression
andthefastenermaybeforcefullydischarged
whileattemptingtofreeajammedcondition.
6.
Do not use this stapler for fastening electrical
cables.Itisnotdesignedforelectriccableinstallation
andmaydamagetheinsulationofelectriccables
therebycausingelectricshockorrehazards.
7. Always wear safety goggles or safety glasses
with side shield, and a full face shield when
needed.
8. Keep hands and feet away from the ejection
port area.
9. Always remove the battery cartridge before
loading the fasteners, adjustment, inspection,
maintenance or after operation is over.
10. Make sure no one is nearby before operation.
Never attempt to drive fasteners from both the
inside and outside of wall at the same time.
Fasteners may rip through and/or y off, pre-
senting a grave danger.
11. Watch your footing and maintain your balance
with the tool. Make sure there is no one below
when working in high locations.
12. Check walls, ceilings, oors, roong and
the like carefully to avoid possible electrical
shock, gas leakage, explosions, etc. caused by
stapling into live wires, conduits or gas pipes.
13. Use only fasteners specied in this manual.
The use of any other fasteners may cause
malfunction of the tool.
14. Do not tamper with the tool or attempt to use it
for other than driving fasteners.
15. Do not operate the tool without fasteners. It
shortens the service life of the tool.
16. Stop driving operations immediately if you
notice something wrong or out of the ordinary
with the tool.
17. Never fasten into any materials which may
allow the fastener to puncture and y through
as a projectile.
18. Never actuate the switch trigger and contact
element until you are prepared to fasten work-
pieces. Never defeat its purpose by securing
the contact element back or by depressing it
by hand.
19. Never tamper with the contact element. Check
the contact element frequently for proper
operations.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or familiarity
with product (gained from repeated use) replace
strict adherence to safety rules for the subject
product. MISUSE or failure to follow the safety
rules stated in this instruction manual may cause
serious personal injury.
Important safety instructions for
battery cartridge
1. Before using battery cartridge, read all instruc-
tions and cautionary markings on (1) battery
charger, (2) battery, and (3) product using
battery.
2. Do not disassemble battery cartridge.
3. If operating time has become excessively
shorter, stop operating immediately. It may
result in a risk of overheating, possible burns
and even an explosion.
4. If electrolyte gets into your eyes, rinse them
out with clear water and seek medical atten-
tion right away. It may result in loss of your
eyesight.
5. Do not short the battery cartridge:
(1) Do not touch the terminals with any con-
ductive material.
(2) Avoid storing battery cartridge in a con-
tainer with other metal objects such as
nails, coins, etc.
(3) Do not expose battery cartridge to water
or rain.
A battery short can cause a large current
ow, overheating, possible burns and even a
breakdown.
6. Do not store the tool and battery cartridge in
locations where the temperature may reach or
exceed 50 °C (122 °F).
7. Do not incinerate the battery cartridge even if
it is severely damaged or is completely worn
out. The battery cartridge can explode in a re.
8. Be careful not to drop or strike battery.
9. Do not use a damaged battery.

6ENGLISH
10. The contained lithium-ion batteries are subject
to the Dangerous Goods Legislation require-
ments.
For commercial transports e.g. by third parties,
forwardingagents,specialrequirementonpack-
aging and labeling must be observed.
Forpreparationoftheitembeingshipped,consult-
inganexpertforhazardousmaterialisrequired.
Pleasealsoobservepossiblymoredetailed
national regulations.
Tapeormaskoffopencontactsandpackupthe
battery in such a manner that it cannot move
around in the packaging.
11. Follow your local regulations relating to dis-
posal of battery.
SAVE THESE INSTRUCTIONS.
CAUTION: Only use genuine Makita batteries.
Useofnon-genuineMakitabatteries,orbatteriesthat
have been altered, may result in the battery bursting
causingres,personalinjuryanddamage.Itwill
alsovoidtheMakitawarrantyfortheMakitatooland
charger.
Tips for maintaining maximum
battery life
1. Charge the battery cartridge before completely
discharged. Always stop tool operation and
charge the battery cartridge when you notice
less tool power.
2. Never recharge a fully charged battery car-
tridge. Overcharging shortens the battery
service life.
3. Charge the battery cartridge with room tem-
perature at 10 °C - 40 °C (50 °F - 104 °F). Let
a hot battery cartridge cool down before
charging it.
4. Charge the battery cartridge if you do not use
it for a long period (more than six months).
FUNCTIONAL
DESCRIPTION
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before adjusting or checking function on the tool.
Installing or removing battery
cartridge
CAUTION: Always switch off the tool before
installing or removing of the battery cartridge.
CAUTION: Hold the tool and the battery car-
tridge rmly when installing or removing battery
cartridge. Failure to hold the tool and the battery
cartridgermlymaycausethemtoslipoffyourhands
and result in damage to the tool and battery cartridge
andapersonalinjury.
►Fig.1: 1. Red indicator 2. Button 3. Battery cartridge
Toremovethebatterycartridge,slideitfromthetool
whileslidingthebuttononthefrontofthecartridge.
Toinstallthebatterycartridge,alignthetongueonthe
battery cartridge with the groove in the housing and slip
it into place. Insert it all the way until it locks in place
withalittleclick.Ifyoucanseetheredindicatoronthe
uppersideofthebutton,itisnotlockedcompletely.
CAUTION: Always install the battery cartridge
fully until the red indicator cannot be seen.Ifnot,
itmayaccidentallyfalloutofthetool,causinginjuryto
you or someone around you.
CAUTION: Do not install the battery cartridge
forcibly.Ifthecartridgedoesnotslideineasily,itis
not being inserted correctly.
Tool / battery protection system
Thetoolisequippedwithatool/batteryprotectionsys-
tem.Thissystemautomaticallycutsoffpowertothe
motortoextendtoolandbatterylife.Thetoolwillauto-
maticallystopduringoperationifthetoolorbatteryis
placedunderoneofthefollowingconditions:
Overload protection
Whenthetool/batteryisoperatedinamannerthat
causes it to draw an abnormally high current, the tool
automatically stops without any indication. In this sit-
uation,turnthetooloffandstoptheapplicationthat
causedthetooltobecomeoverloaded.Thenturnthe
tool on to restart.
Overheat protection
Whenthetool/batteryisoverheated,thetoolstops
automatically.Inthissituation,letthetool/batterycool
beforeturningthetoolonagain.

7ENGLISH

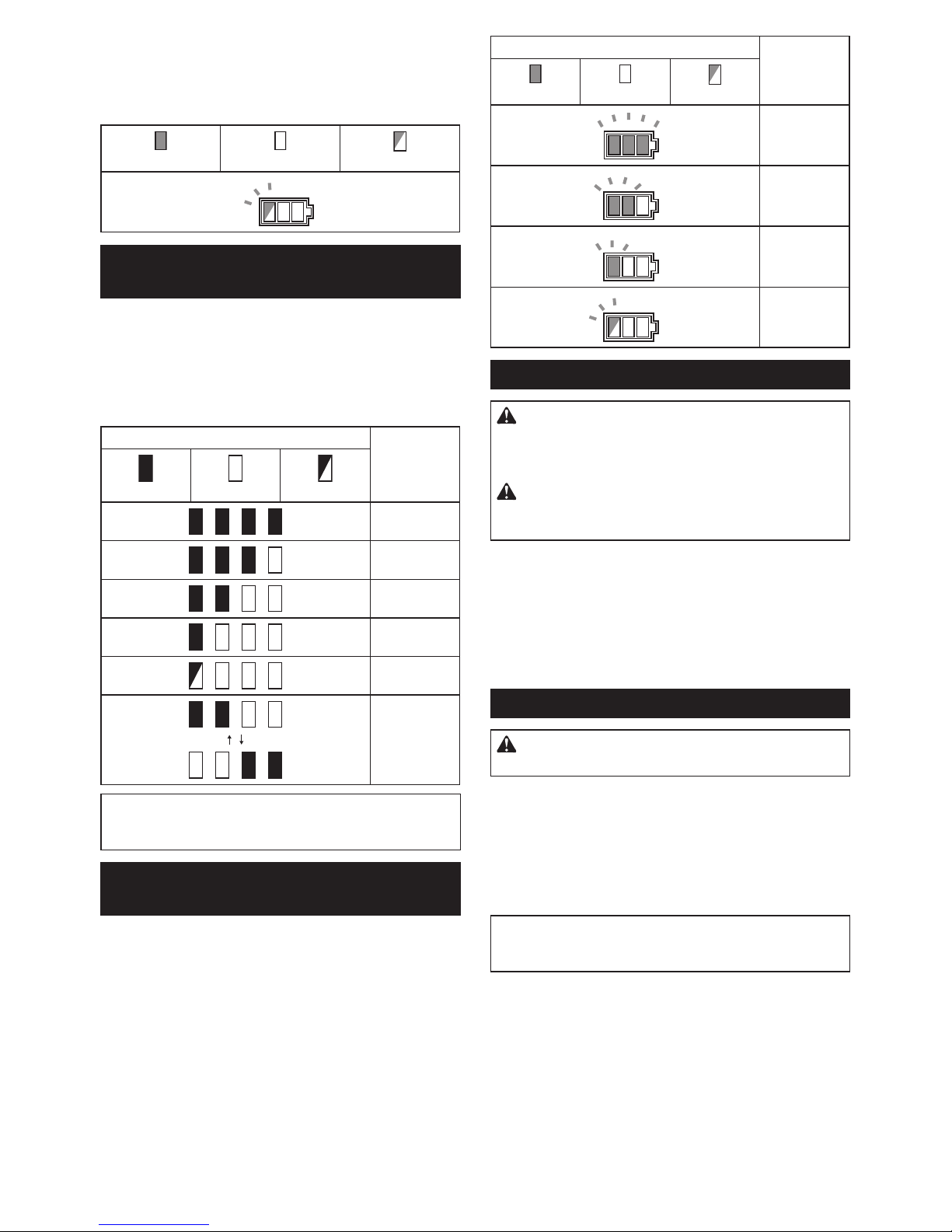

Overdischarge protection
When the battery capacity is not enough, the tool stops
automaticallyandthebatteryindicatorshowsfollowing
state.Inthiscase,removethebatteryfromthetooland
charge the battery.
On Off Blinking
Indicating the remaining battery
capacity
Only for battery cartridges with "B" at the end of the
model number
►Fig.2: 1. Indicator lamps 2. Check button
Pressthecheckbuttononthebatterycartridgetoindi-
catetheremainingbatterycapacity.Theindicatorlamps
lightupforfewseconds.
Indicator lamps Remaining
capacity
Lighted Off Blinking
75% to 100%
50% to 75%
25% to 50%
0% to 25%
Charge the
battery.
Thebattery
may have
malfunctioned.
NOTE:Dependingontheconditionsofuseandthe
ambienttemperature,theindicationmaydifferslightly
fromtheactualcapacity.
Indicating the remaining battery
capacity
Country specic
When you either pull the switch trigger or push the con-
tact element, the battery indicator shows the remaining
battery capacity.
►Fig.3: 1. Battery indicator
Theremainingbatterycapacityisshownasthefollow-
ing table.
Battery indicator status Remaining
battery
capacity
On Off Blinking
50% to 100%
20% to 50%
0% to 20%
Charge the
battery
Switch action
CAUTION: Before installing the battery car-
tridge into the tool, always check to see that the
switch trigger actuates properly and returns to
the "OFF" position when released.
CAUTION: When not operating the tool,
depress the trigger-lock button from B side to
lock the switch trigger in the OFF position.
►Fig.4: 1.Trigger-lockbutton2. Switch trigger
►Fig.5
Topreventtheswitchtriggerfromaccidentallypulled,
the trigger-lock button is provided.
Topulltheswitchtrigger,depressthetrigger-lockbutton
fromAside.
Afteruse,alwayspressinthetrigger-lockbuttonfrom
B side.
Lighting up the lamp
CAUTION: Do not look in the light or see the
source of light directly.
►Fig.6: 1. Lamp
Pulltheswitchtriggeroractuatethecontactelementto
lightupthelamp.Thelampkeepsonlightingwhilepull-
ing the switch trigger or actuating the contact element.
Thelampgoesoutapproximately10secondsafter
releasing the switch trigger and the contact element.
NOTE:Useadryclothtowipethedirtoffthelensof
thelamp.Becarefulnottoscratchthelensoflamp,or
it may lower the illumination.

8ENGLISH
ASSEMBLY
CAUTION: Always make sure that the battery
cartridge is removed before carrying out any work
on the stapler.
Staples
CAUTION: Do not use staples other than
designated in this manual or staples that appear
to be damaged, bent, rusty or corroded.
CAUTION: Load the same type, size and
uniform length of staples when loading multiple
strips of staples in the magazine.
NOTICE: Handle the staples and their box care-
fully. If the staples have been handled roughly,
they may be bent out of shape, causing poor
staple feed or jamming.
NOTICE: Avoid storing the staples in a very humid or
hot place or place exposed to direct sunlight.
Loading staples
WARNING: When loading staples, always
make sure that the battery cartridge is removed
from the stapler.Unintentionalringmaycause
personalinjuriesandpropertydamage.
CAUTION: After loading staples, make sure that
the sub magazine is surely closed. Falling staples out
ofthemagazinemaycauseaninjurytotheoperatoror
bystander, especially when working in high locations.
1. Remove the battery cartridge.
2. Pressthelockingleverandslidethesubmaga-
zine backward.
►Fig.7: 1. Locking lever 2. Sub magazine
3. Load staples into the main magazine with their
feetfacingup.
►Fig.8: 1. Staples 2. Main magazine
4. Afterloadingstaples,pushbackthesub-maga-
zine in place until it clicks.
Toremovestaples,followtheinstallationproceduresin
reverse.
Hook
CAUTION: Do not hang the hook from the
waist belt. Dropping the stapler, which is caused by
thehookaccidentallycomingoutofplace,maycause
unintentionalringandresultinpersonalinjuries.
►Fig.9
Thehookisconvenientfortemporarilyhangingthetool.
Thiscanbeinstalledoneithersideofthetool.
Toinstallthehook,insertitintoagrooveinthetool
housing on either side and then secure it with a screw.
Toremove,loosenthescrewandthentakeitout.
►Fig.10: 1. Groove 2. Hook 3. Screw
OPERATION
Testing the safety system
WARNING: Make sure all safety systems are
in working order before operation. Failure to do
so may cause personal injuries.
►Fig.11: 1.Trigger-lockbutton2. Switch trigger
3. Contact element 4. Sub magazine
Testsafetysystemsforpossiblefaultbeforeoperation
asfollowing.
1. Unload the tool with staples and keep the sub
magazine opened.
2. Install the battery cartridge.
3. Only pull the switch trigger without touching the
contact element against the material.
4. Only touch the contact element against the mate-
rial without pulling the switch trigger.
Ifthetooloperatesinthecaseof3and4above,the
safetysystemsarefaulty.Stopusingthetoolimmedi-
ately and ask your local service center.
Driving staples
WARNING: Until driving staples completely,
always make sure that the contact element placed
rmly on the material.Unintentionalringmay
causepersonalinjuries.
►Fig.12: 1. Switch trigger 2. Contact element 3. Front
part 4. Rear part
Youcanoperatethetoolineitherwayof“single
sequentialactuation”or“contactactuation”.
Single sequential actuation:
Inthismode,youcandriveonestaplebyonesequen-
tial operation.
1. Placeatthecontactelementonthematerial.
2. Holdbothofthefrontpartandtherearpartofthe
toolrmlyagainstthematerial.
3. Pulltheswitchtriggerfullytodrivethestaples.
4. Releaseyourngerfromtheswitchtriggerbefore
movethecontactelementfromthematerial.
Contact actuation:
In this mode, you can drive staples repetitively.
1. Pulltheswitchtrigger.
2. Withtheswitchtriggerpulled,placeatthecon-
tact element on the material to drive the staples.
3. Movethetooltothenextareaandplaceatthe
contact element on the material again.
NOTE:Thegrooveindicatesthepointthatstapleis
driven.
►Fig.13: 1. Groove
Whentheheadofdrivenstapleremainsabovethe
workpiecesurface,drivethestaplewhileholdingthe
staplerheadrmly.
►Fig.14

9ENGLISH
Thematerialmaybeunsuitable,iftheheadofdriven
stapleremainsabovetheworkpiecesurfacealthough
thestaplerheadisheldrmly.
NOTE: Using the stapler continuously with the head
ofdrivenstaplesremainingabovethesurfaceof
materialmaycausedamagetothedriverofthesta-
plerandstaplerjammingetc.
Anti dry re mechanism
WARNING: When loading staples, always
make sure that the battery cartridge is removed
from the stapler.Unintentionalringmaycause
personalinjuriesandpropertydamage.
Thistoolisequippedwithanantidryremechanism.
Whenthenumberofremainingstaplesinthemagazine
becomes 5 - 8 pcs., the switch trigger can no longer be
pulled.Atthistime,insertanewstripofstaplesinthe
magazine.Theswitchtriggercanbepulledagain.
Checking remaining staples
►Fig.15: 1. Sight window 2.Pusher3. Staples
Remaining staples can be checked through the sight
window.
Reload staples when no remaining staples can be seen
in the sight window.
Removing jammed staples
WARNING: Always make sure that the battery
cartridge is removed before removing jammed
staples.
Openthesubmagazinebackwardandtakeoutjammed
staplesfromtheopeningforring.
►Fig.16: 1. Opening 2. Sub magazine
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and the battery cartridge is removed
before attempting to perform inspection or
maintenance.
NOTICE: Never use gasoline, benzine, thinner,
alcohol or the like. Discoloration, deformation or
cracks may result.
TomaintainproductSAFETYandRELIABILITY,
repairs,anyothermaintenanceoradjustmentshould
beperformedbyMakitaAuthorizedorFactoryService
Centers, always using Makita replacement parts.
OPTIONAL
ACCESSORIES
CAUTION: These accessories or attachments
are recommended for use with your Makita tool
specied in this manual.Theuseofanyother
accessoriesorattachmentsmightpresentariskof
injurytopersons.Onlyuseaccessoryorattachment
foritsstatedpurpose.
Ifyouneedanyassistanceformoredetailsregard-
ing these accessories, ask your local Makita Service
Center.
• Staples
• Makitagenuinebatteryandcharger
• Safetygoggles
• Depthadjusterset
NOTE: Some items in the list may be included in the
toolpackageasstandardaccessories.Theymay
differfromcountrytocountry.

10 SVENSKA
SVENSKA (Originalinstruktioner)
SPECIFIKATIONER
Modell: DST111 DST112
Klammerbredd 10 mm
Tillämpligklammerlängd 7 mm - 10 mm
Kapacitet, klammermagasin 150 st.
Dimensioner utan krok (L x B x H) 235 mm x 79 mm x 159 mm 235 mm x 79 mm x 165 mm
Batterikassett BL1415, BL1415N BL1430, BL1430B,
BL1440, BL1450,
BL1460B
BL1815, BL1815N,
BL1820, BL1820B
BL1830, BL1830B,
BL1840, BL1840B,
BL1850, BL1850B,
BL1860B
Nettovikt 1,5 kg 1,7 kg 1,6 kg 1,8 kg
Märkspänning 14,4 V likström 18 V likström
• Pågrundavvårtpågåendeprogramförforskningochutvecklingkandessaspecikationerändrasutanföregå-
ende meddelande.
• Specikationerochbatterikassettkanvarieramellanolikaländer.
• Vikt,medbatterikassett,ienlighetmedEPTA-procedure01/2003
Avsedd användning
Verktygetäravsettföratthäftaibyggnadsmaterialsom
t. ex. virke.
Buller
DennormalabullernivånförA-belastningärbestämd
enligtEN60745:
Model DST111
Ljudtrycksnivå(LpA):76dB(A)
Mättolerans(K):3dB(A)
Bullernivånvidarbetekanöverstiga80dB(A).
Model DST112
Ljudtrycksnivå(LpA):76dB(A)
Mättolerans(K):3dB(A)
Bullernivånvidarbetekanöverstiga80dB(A).
VARNING: Använd hörselskydd.
Vibration
Dettotalavibrationsvärdet(treaxladvektorsumma)
bestämtenligtEN60745:
Model DST111
Vibrationsemission (ah):2,5m/s2ellerlägre
Mättolerans(K):1,5m/s2
Model DST112
Vibrationsemission (ah):2,5m/s2ellerlägre
Mättolerans(K):1,5m/s2
OBS:Detdeklareradevibrationsemissionsvärdet
haruppmättsienlighetmedstandardtestmetoden
ochkananvändasförattjämföraenmaskinmeden
annan.
OBS:Detdeklareradevibrationsemissionsvärdetkan
ocksåanvändasienpreliminärbedömningavexpo-
neringförvibration.
VARNING:Viberationsemissionenunderfaktisk
användningavmaskinenkanskiljasigfråndetdekla-
reradeemissionsvärdet,beroendepåhurmaskinen
används.
VARNING:Varnogamedattidentierasäker-
hetsåtgärderförattskyddaanvändaren,vilkaärgrun-
dadepåenuppskattningavgradenavexponering
förvibrationerunderdefaktiskaanvändningsförhål-
landena,(ta,förutomavtryckartiden,medalladelar
avanvändarcykelniberäkningen,somtillexempel
tidendåmaskinenäravstängdochnärdengårpå
tomgång).
EU-konformitetsdeklaration
Gäller endast inom EU
Makitaförsäkrarattföljandemaskiner:
Maskinbeteckning:Batteridrivenhäftpistol
Modellnr./-typ:DST111,DST112
FöljerföljandeEU-direktiv:2006/42/EC
Deärtillverkadeienlighetmedföljandestandardeller
standardiseringsdokument:EN60745
Dentekniskadokumentationenienlighetmed2006/42/
ECnnstillgängligfrån:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
9.9.2015
Yasushi Fukaya
Direktör
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

11 SVENSKA
SÄKERHETSVARNINGAR
Allmänna säkerhetsvarningar för
maskiner
VARNING: Läs igenom alla säkerhetsvar-
ningar och anvisningar. Underlåtenhetattfölja
varningar och instruktioner kan leda till elstötar, brand
och/ellerallvarligapersonskador.
Spara alla varningar och instruk-
tioner för framtida referens.
Termen”maskin”somangesivarningarnahänvisartill
din eldrivna maskin (sladdansluten) eller batteridrivna
maskin (sladdlös).
Säkerhetsvarningar för batteridriven
häftpistol
1. Förutsätt alltid att verktyget är laddat. Oaktsam
hanteringavhäftpistolenkanorsakaoavsiktlig
avfyrningavstift,vilketkanledatillpersonskada.
2. Rikta inte verktyget mot dig själv eller mot
någon i din närhet.Oavsiktligavfyrningskjuterut
en klammer, vilket kan orsaka skada.
3. Aktivera inte verktyget utan att det hålls sta-
digt mot arbetsstycket.Omverktygetinteäri
kontaktmedarbetsstycketkanklammernygai
riktningfrånmålet.
4. Koppla från verktygets strömkälla när en
klammer fastnar i verktyget.Närenklammer
somharfastnattasbortkandethändaatthäftpi-
stolenoavsiktligtaktiverasomdenäranslutentill
strömkällan.
5. Iaktta försiktighet när du tar bort en klammer
som har fastnat. Mekanismen kan vara under
tryckochklammernkangenomforceringavfyras
medanduförsökeratttabortdensomfastnat.
6.
Använd inte den här häftpistolen för att fästa elka-
blar.Denärintekonstrueradförfastsättningavelkablar
ochkanskadaisoleringenpåelkablarna,vilketisintur
kan leda till elektrisk stöt eller brand.
7. Bär alltid korgglasögon eller skyddsglasögon
med sidoskydd, och ett helt ansiktsskydd vid
behov.
8. Se till att dina händer och fötter inte är i
riskzonen.
9. Ta alltid ut batterikassetten före påfyllning av
klamrar, justering, inspektion, underhåll eller
efter att arbetet har slutförts.
10. Se till att ingen är i närheten innan du påbörjar
arbetet. Försök aldrig att häfta från insidan och
utsidan av en vägg på samma gång. Klamrar
kan skjutas igenom och/eller yga iväg och
orsaka allvarlig fara.
11.
Se till att alltid ha ordentligt fotfäste och god balans
när du använder verktyget. Se till att ingen står
under dig när du arbetar på hög höjd.
12. Kontrollera väggar, golv, inner- och yttertak o.
dyl. noggrant för att inte råka häfta i el- eller
gasledningar och orsaka elstötar, gasläckage,
explosioner osv.
13. Använd endast klamrar som speciceras i
denna bruksanvisning. Andra typer av klamrar
kan medföra att verktyget inte fungerar på
avsett sätt.
14. Mixtra inte med verktyget och försök inte att
använda det för annat än att häfta fast klamrar.
15. Använd inte verktyget utan klamrar. Det förkor-
tar verktygets livslängd.
16. Avbryt arbetet omedelbart om du misstänker
att något är fel eller onormalt med verktyget.
17. Häfta aldrig i material där klammern kan
punktera materialet och yga igenom som en
projektil.
18. Aktivera aldrig avtryckaren och kontaktele-
mentet förrän du är redo att fästa arbetss-
tycken. Sätt aldrig kontaktelementet ur funk-
tion genom att fästa det bakåt eller trycka in
det för hand.
19. Mixtra aldrig med kontaktelementet.
Kontrollera regelbundet att kontaktelementet
fungerar som det ska.
SPARA DESSA ANVISNINGAR.
VARNING: GLÖM INTE att också fortsätt-
ningsvis strikt följa säkerhetsanvisningarna för
maskinen även efter att du blivit van att använda
den. Vid FELAKTIG HANTERING av maskinen
eller om inte säkerhetsanvisningarna i denna
bruksanvisning följs kan följden bli allvarliga
personskador.
Viktiga säkerhetsanvisningar för
batterikassetten
1. Innan batterikassetten används ska alla
instruktioner och varningsmärken på (1) bat-
teriladdaren, (2) batteriet och (3) produkten
läsas.
2. Montera inte isär batterikassetten.
3. Om drifttiden blivit avsevärt kortare ska
användningen avbrytas omedelbart. Det kan
uppstå överhettning, brännskador och t o m en
explosion.
4. Om du får elektrolyt i ögonen ska de sköljas
med rent vatten och läkare uppsökas omedel-
bart. Det nns risk för att synen förloras.
5. Kortslut inte batterikassetten.
(1) Rör inte vid polerna med något strömfö-
rande material.
(2) Undvik att förvara batterikassetten till-
sammans med andra metallobjekt som
t.ex. spikar, mynt o.s.v.
(3) Skydda batteriet mot vatten och regn.
En batterikortslutning kan orsaka ett
stort strömöde, överhettning, brand och
maskinhaveri.
6.
Förvara inte maskinen och batterikassetten på plat-
ser där temperaturen kan nå eller överstiga 50 °C.
7. Bränn inte upp batterikassetten även om
den är svårt skadad eller helt utsliten.
Batterikassetten kan explodera i öppen eld.
8. Var försiktig så att du inte råkar tappa batteriet
och utsätt det inte för stötar.

12 SVENSKA
9. Använd inte ett skadat batteri.
10.
De medföljande litiumjonbatterierna är föremål för
kraven i gällande lagstiftning för farligt gods.
Förkommersiellatransporter(avt.ex.tredjepartersom
speditionsrmor)måstedesärskildatransportkravsom
angespåemballagetochetiketteriakttas.
Förattförberedadenproduktsomskaavsändas
krävsattdukonsulterarenexpertpåriskmaterial.
Varocksåuppmärksampåattdetidittlandkan
nnasytterligareföreskrifterattfölja.
Tejpaöverellermaskerablottadekontakteroch
packabatterietpåsådantsättattdetintekanröra
sigfrittiförpackningen.
11. Följ lokala föreskrifter beträffande avfallshan-
tering av batteriet.
SPARA DESSA ANVISNINGAR.
FÖRSIKTIGT: Använda endast äkta Makita-
batterier.AnvändningavoäktaMakita-batteriereller
batterier som har manipulerats kan leda till person-
ochutrustningsskadorellertillattbatterietfattareld.
DetupphäverocksåMakitasgarantiförverktygetoch
laddaren.
Tips för att uppnå batteriets max-
imala livslängd
1. Ladda batterikassetten innan den är helt
urladdad. Stanna alltid maskinen och ladda
batterikassetten när du märker att maskinen
blir svagare.
2. Ladda aldrig en fulladdad batterikassett.
Överladdning förkortar batteriets livslängd.
3. Ladda batterikassetten vid en rumstemperatur
på 10 °C - 40 °C. Låt en varm batterikassett
svalna innan den laddas.
4. Ladda batterikassetten om du inte har använt
den på länge (mer än sex månader).
FUNKTIONSBESKRIVNING
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan
du justerar maskinen eller kontrollerar dess
funktioner.
Montera eller demontera
batterikassetten
FÖRSIKTIGT: Stäng alltid av maskinen innan
du monterar eller tar bort batterikassetten.
FÖRSIKTIGT: Håll stadigt i maskinen och
batterikassetten när du monterar eller tar bort
batterikassetten.Iannatfallkandetledatillattde
gliderurdinahänderochorsakarskadapåmaskinen
och batterikassetten samt personskada.
►Fig.1: 1. Röd indikator 2. Knapp 3. Batterikassett
Tabortbatterikassettengenomattskjutanerknap-
penpåkassettensframsidasamtidigtsomdudrarut
batterikassetten.
Sättibatterikassettengenomattriktaintunganpå
batterikassettenmotspåretihöljetochskjutdenpå
plats.Tryckinbatterikassettenordentligttillsdenlåser
fastmedettklick.Omdukansedenrödaindikatornpå
knappensovansidaärdenintelåstordentligt.
FÖRSIKTIGT: Sätt alltid i batterikassetten
helt tills den röda indikatorn inte längre syns.
Iannatfallkandenoväntatfallaurmaskinenoch
skadadigellernågonannan.
FÖRSIKTIGT: Montera inte batterikassetten
med våld.Omkassettenintelättgliderpåplatsär
denfelinsatt.
Skyddssystem för maskinen/
batteriet
Verktygetärutrustatmedettskyddssystemförverkty-
get/batteriet.Dettasystembryterautomatisktströmmen
tillmotornförattförlängaverktygetsochbatteriets
livslängd.Verktygetstopparautomatisktunderanvänd-
ningenomverktygetellerbatteriethamnarienavföl-
jandesituationer:
Överbelastningsskydd
Omverktyget/batterietanvändspåettsättsomgöratt
det drar onormalt mycket ström kan det stoppas auto-
matisktutanvarning.Närdettaskerstängerduavverk-
tygetochupphörmedarbetetsomgjordeattverktyget
överbelastades.Startadärefteruppverktygetigen.
Överhettningsskydd
Närverktyget/batterietöverhettasstoppasverktyget
automatiskt.Isådantfallskadulåtaverktyget/batteriet
svalna innan du startar verktyget igen.

13 SVENSKA
Överurladdningsskydd
Ombatterietskapacitetinteräckertillstoppasverktyget
automatisktochbatteriindikatornvisarföljandestatus.I
sådantfallskabatteriettasurverktygetochladdas.
På Av Blinkar
Indikerar kvarvarande
batterikapacitet
Gäller endast för batterikassetter med ett ”B” på
slutet i modellnumret
►Fig.2: 1. Indikatorlampor 2. Kontrollknapp
Tryckpåkontrollknappenpåbatterikassettenförattse
kvarvarande batterikapacitet. Indikatorlamporna lyser i
ett par sekunder.
Indikatorlampor Kvarvarande
kapacitet
Upplyst Av Blinkar
75% till 100%
50% till 75%
25% till 50%
0% till 25%
Ladda
batteriet.
Batteriet kan
ha skadats.
OBS:Beroendepåanvändningsförhållandenochden
omgivandetemperaturenkanindikationenskiljasig
lättfråndenfaktiskabatterikapaciteten.
Indikerar kvarvarande
batterikapacitet
Landsspecik
Om du antingen trycker in avtryckaren eller kon-
taktelementetvisarbatteriindikatornåterstående
batterikapacitet.
►Fig.3: 1. Batteriindikator
Den kvarvarande batterikapaciteten visas som i nedan-
ståendetabell.
Batteriindikatorstatus Kvarvarande
batterikapa-
citet
På Av Blinkar
50 % till
100 %
20 % till 50 %
0 % till 20 %
Ladda
batteriet
Avtryckarens funktion
FÖRSIKTIGT: Innan du sätter i batterikasset-
ten i maskinen ska du kontrollera att avtryckaren
fungerar och återgår till läget ”OFF” när du släp-
per den.
FÖRSIKTIGT: När verktyget inte används ska
startspärren vara intryckt från sidan B för att låsa
avtryckaren i det avstängda läget OFF.
►Fig.4: 1.Startspärr2. Avtryckare
►Fig.5
Startspärrenförhindrarattverktygetstartasoavsiktligt.
TryckinstartspärrenfrånsidanAförattkunnatryckain
avtryckaren.
TryckalltidinstartspärrenfrånsidanBefter
användning.
Tända lampan
FÖRSIKTIGT: Titta inte in i ljuset eller direkt
i ljuskällan.
►Fig.6: 1. Lampa
Tryckinavtryckarenelleraktiverakontaktelementet
föratttändalampan.Lampanfortsätterattlysaså
längeduhålleravtryckarenintrycktellersålängekon-
taktelementetäraktiverat.Lampanslocknarungefär
10sekunderefterattduharsläpptavtryckarenoch
kontaktelementet.
OBS:Användentorrtrasaföratttorkabortsmuts
frånlampglaset.Varförsiktigsåattintelampglaset
repaseftersomljusetdåkanblisvagare.

14 SVENSKA
MONTERING
FÖRSIKTIGT: Se alltid till att ta ut batterikas-
setten innan du utför något arbete på häftpistolen.
Häftklamrar
FÖRSIKTIGT: Använd inte andra häftklamrar än
de som avses i denna manual eller häftklamrar som
verkar vara skadade, böjda, rostiga eller frätta.
FÖRSIKTIGT: Ladda alltid magasinet med
klamrar av samma typ, storlek och längd när du
fyller på med era klammerband.
OBSERVERA: Var försiktig när du hanterar häft-
klamrarna och lådan de förvaras i. Om häftklamrarna
behandlas vårdslöst kan de böjas, vilket leder till dålig
matning eller till att häftklamrarna fastnar.
OBSERVERA: Undvik att förvara häftklamrarna i
mycket fuktiga eller varma utrymmen eller i direkt solljus.
Ladda häftklamrar
VARNING: Se alltid till att ta ut batterikasset-
ten ur häftpistolen när du fyller på med häftklam-
rar.Oavsiktligavfyrningkanledatillpersonskadaoch
egendomsskada.
FÖRSIKTIGT: Se till att undermagasinet
är ordentligt stängt efter att du har fyllt på med
häftklamrar. Häftklamrarsomfallerurmagasinetkan
skadaanvändarenellernågonkringståendeperson,
särskiltomduarbetarpåhöghöjd.
1. Tautbatterikassetten.
2. Tryckpåsäkerhetsspärrenochdraundermagasi-
netbakåt.
►Fig.7: 1.Säkerhetsspärr2. Undermagasin
3. Laddahäftklamrarnaihuvudmagasinetmedföt-
ternapekandesuppåt.
►Fig.8: 1.Häftklamrar2. Huvudmagasin
4. Trycktillbakaundermagasinettillsdetklickarpå
platsnärduharfylltpåmedhäftklamrar.
Taborthäftklamrargenomattföljapåfyllningsprocedu-
reniomvändordning.
Krok
FÖRSIKTIGT: Häng inte kroken i midjebältet.
Omdutapparhäftpistolen,pågrundavattkroken
avmisstaglossarfrånsinplats,kandenoavsiktligen
avfyrasochorsakapersonskada.
►Fig.9
Krokenkananvändasnärduvillhängauppverktygettempo-
rärt.Denkanmonteraspåbådasidornaavverktyget.
Dumonterarkrokengenomattsättaideniettspåri
verktygshusetpåenderasidaochdrafastdenmeden
skruv.Tabortkrokengenomattskruvalossskruven.
►Fig.10: 1.Spår2. Krok 3. Skruv
ANVÄNDNING
Testa säkerhetssystemet
VARNING: Kontrollera alltid att alla säkerhets-
anordningar fungerar innan du använder verkty-
get. I annat fall kan personskador uppstå.
►Fig.11: 1.Startspärr2. Avtryckare
3. Kontaktelement 4. Undermagasin
Testasäkerhetssystemeneftermöjligafelenligtföl-
jandeinnanduhäftar.
1. Tömverktygetpåklamrarochhållundermagasi-
net öppet.
2. Sättibatterikassetten.
3. Tryckinavtryckarenutanattkontaktelementet
vidrör materialet.
4. Tryckkontaktelementetmotmaterialetutanatt
trycka in avtryckaren.
Ihändelseavattverktygetstartarnärdugenomför
punkt3eller4ovanärdetfelpåsäkerhetssystemet.
Avbrytomedelbartanvändningenavverktygetoch
kontakta ditt lokala servicecenter.
Idrivning av häftklamrar
VARNING: Se alltid till att kontaktelementet ligger
tätt mot materialet tills häftklamrarna har drivits i helt
och hållet.Oavsiktligavfyrningkanledatillpersonskada.
►Fig.12: 1. Avtryckare 2. Kontaktelement 3.Främre
del 4. Bakre del
Dukananvändaverktygetantingeni”enskildsekventi-
ellutlösning”eller”kontaktutlösning”.
Enskild sekventiell utlösning:
Idettalägekandudrivainenhäftklammeriensekven-
tiellfunktion.
1. Placerakontaktelementetplattmotmaterialet.
2. Hållbådedenfrämreochdenbakredelenav
verktygettättmotmaterialet.
3. Tryckinavtryckarenheltförattdrivai
häftklamrarna.
4. Släppngretfrånavtryckareninnanduyttar
kontaktelementetfrånmaterialet.
Kontaktutlösning:
Idettalägekandudrivaihäftklamrarupprepade
gånger.
1. Tryckinavtryckaren.
2. Med avtryckaren intryckt placerar du kontaktele-
mentetplattmotmaterialetförattdrivaihäftklamrarna.
3. Flyttaverktygettillnästaområdeochplacera
kontaktelementet platt mot materialet igen.
OBS:Spåretvisarvarklammernkommerut.
►Fig.13: 1.Spår
Närhuvudetpåutmatadehäftklamrarstickeruppovan-
förarbetsstycketsytadriverduiklammernsamtidigt
somduhållerstadigtihäftpistolenshuvud.
►Fig.14

15 SVENSKA
Omhuvudetpåutmatadehäftklamrarstickerupp
ovanförarbetsstycketsytaävenomduhållerstadigt
ihäftpistolenshuvudkandethändaattmaterialetär
opassande.
OBS:Attanvändahäftpistolenkontinuerligtomhuvu-
denapåutmatadehäftklamrarstickeruppovanför
ytanpåmaterialet,kanledatillskadorpådensom
använderhäftpistolen,stoppiapparatenosv.
Tomgångsspärr
VARNING: Se alltid till att ta ut batterikassetten ur
häftpistolen när du fyller på med häftklamrar. Oavsiktlig
avfyrningkanledatillpersonskadaochegendomsskada.
Dettaverktygärutrustatmedentomgångsspärr.
Avtryckarenkanintetryckasinnärdetendastnns5–8
klamrarkvarimagasinet.Fylldåpåmagasinetmedett
nyttklammerband.Avtryckarenkandåtryckasinigen.
Kontrollera kvarvarande häftklamrar
►Fig.15: 1.Magasinfönster2.Påskjutare
3.Häftklamrar
Kvarvarandehäftklamrarkankontrollerasgenom
magasinfönstret.
Fyllpåmedhäftklamrarnärduintesernågrakvarva-
randeklamrarimagasinfönstret.
Ta bort klamrar som fastnat
VARNING: Se alltid till att ta ur batterikasset-
ten innan du avlägsnar häftklamrar som fastnat.
Öppnaundermagasinetbakåtochtabortklamrarsom
fastnatfrånavfyrningsöppningen.
►Fig.16: 1. Öppning 2. Undermagasin
UNDERHÅLL
FÖRSIKTIGT: Se alltid till att maskinen är
avstängd och batterikassetten borttagen innan
inspektion eller underhåll utförs.
OBSERVERA: Använd inte bensin, förtunnings-
medel, alkohol eller liknande. Missfärgning, defor-
mation eller sprickor kan uppstå.
FörattupprätthållaproduktensSÄKERHEToch
TILLFÖRLITLIGHETböralltunderhålls-ochjusterings-
arbeteutförasavettauktoriseratMakitaservicecenter
ochmedreservdelarfrånMakita.
VALFRIA TILLBEHÖR
FÖRSIKTIGT: Följande tillbehör eller tillsat-
ser rekommenderas för användning med den
Makita-maskin som denna bruksanvisning avser.
Omandratillbehörellertillsatseranvändskandet
uppståriskförpersonskador.Användendasttillbehö-
renellertillsatsernafördesyftendeäravseddaför.
Kontakta ditt lokala Makita servicecenter om du behö-
verytterligareinformationomdessatillbehör.
• Häftklamrar
• Makitasoriginalbatterioch-laddare
• Skyddsglasögon
• Djupjusteringskit
OBS:Någraavtillbehörenilistankanvarainklude-
rade i maskinpaketet som standardtillbehör. De kan
varieramellanolikaländer.

16 NORSK
NORSK (Originalinstruksjoner)
TEKNISKE DATA
Modell: DST111 DST112
Stiftbredde 10 mm
Anvendeligestiftlenger 7 mm - 10 mm
Kapasitetforstiftmagasin 150 stk.
Målutenkrok(LxBxH) 235 mm x 79 mm x 159 mm 235 mm x 79 mm x 165 mm
Batteriinnsats BL1415, BL1415N BL1430, BL1430B,
BL1440, BL1450,
BL1460B
BL1815, BL1815N,
BL1820, BL1820B
BL1830, BL1830B,
BL1840, BL1840B,
BL1850, BL1850B,
BL1860B
Nettovekt 1,5 kg 1,7 kg 1,6 kg 1,8 kg
Nominell spenning DC 14,4 V DC 18 V
• Pågrunnavvårtkontinuerligeforsknings-ogutviklingsprogramkanspesikasjonenesomoppgisidettedoku-
mentet endres uten varsel.
• Spesikasjonerogbatteriinnsatskanvarierefralandtilland.
• Vekt,medbatteriinnsats,ihenholdtilEPTA-prosedyre01/2003
Riktig bruk
Maskinenerberegnetpååskytestifterinnibygningma-
terialer som tømmer.
Støy
TypiskA-vektetlydtrykknivåerbestemtihenholdtil
EN60745:
Modell DST111
Lydtrykknivå(LpA):76dB(A)
Usikkerhet(K):3dB(A)
Støynivåetunderarbeidkanoverskride80dB(A).
Modell DST112
Lydtrykknivå(LpA):76dB(A)
Usikkerhet(K):3dB(A)
Støynivåetunderarbeidkanoverskride80dB(A).
ADVARSEL: Bruk hørselsvern.
Vibrasjoner
Dentotalevibrasjonsverdien(triaksialvektorsum)
bestemtihenholdEN60745:
Modell DST111
Generertevibrasjoner(ah):2,5m/s2eller mindre
Usikkerhet(K):1,5m/s2
Modell DST112
Generertevibrasjoner(ah):2,5m/s2eller mindre
Usikkerhet(K):1,5m/s2
MERK:Denangitteverdienfordegenerertevibra-
sjoneneermåltisamsvarmedstandardtestmetoden
ogkanbrukestilåsammenlikneetverktøymedet
annet.
MERK:Denangitteverdienfordegenerertevibra-
sjonenekanogsåbrukestilenforeløpigvurderingav
eksponeringen.
ADVARSEL:Degenerertevibrasjoneneved
faktiskbrukavelektroverktøyetkanavvikefraden
angittevibrasjonsverdien,avhengigavhvordanverk-
tøyet brukes.
ADVARSEL:Sørgforåidentiserevernetiltak
foråbeskytteoperatøren,somerbasertpåetestimat
aveksponeringenunderdefaktiskebruksforholdene
(idetdettashensyntilalledeleravdriftssyklusen,
dvs.hvorlengeverktøyeterslåttav,hvorlengedet
gårpåtomgangoghvorlengestartbryterenfaktisk
holdes trykket).
EF-samsvarserklæring
Gjelder kun for land i Europa
Makitaerklæreratfølgendemaskin(er):
Maskinensbruksområde:Batteridrevetkrampemaskin
Modellnr./type:DST111,DST112
Samsvarermedfølgendeeuropeiskedirektiver:
2006/42/EC
Deerprodusertihenholdtilfølgendestandardereller
standardisertedokumenter:EN60745
Dentekniskelenisamsvarmed2006/42/ECertilgjen-
geligfra:
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia
9.9.2015
Yasushi Fukaya
Direktør
Makita, Jan-Baptist Vinkstraat 2, 3070, Belgia

17 NORSK
SIKKERHETSADVARSEL
Generelle advarsler angående
sikkerhet for elektroverktøy
ADVARSEL: Les alle sikkerhetsadvarslene og
alle instruksjonene. Hvisduikkefølgeralleadvars-
leneoginstruksjonenesomeroppførtnedenfor,kan
detføretilelektriskestøt,brannog/elleralvorlige
helseskader.
Oppbevar alle advarsler og
instruksjoner for senere bruk.
Uttrykket«elektriskverktøy»iadvarslenerefererer
bådetilelektriskeverktøy(medledning)tilkobletstrøm-
nettet, og batteridrevne verktøy (uten ledning).
Sikkerhetsadvarsler for
batteridrevet krampemaskin
1. Gå alltid ut fra at verktøyet inneholder stifter.
Uforsiktighåndteringavstiftemaskinenkanføretil
uventetavfyringavstifterogmedførepersonskade.
2. Ikke rett maskinen mot deg selv eller andre i
nærheten.Uventetavfyringvilskyteutstiftenog
forårsakehelseskader.
3. Ikke sett i gang verktøyet med mindre det er
plassert godt mot arbeidsemnet. Hvis maskinen
ikkeharkontaktmedarbeidsemnet,kanstiften
rikosjettereframålet.
4. Koble strømkilden fra verktøyet dersom stiften
fastkjøres i verktøyet. Hvis strømkilden er koblet
til,kanstiftemaskinenstartevedetuhellmensdu
fjernerenfastkjørtstift.
5. Vær forsiktig når du fjerner en fastkjørt stift.
Mekanismen kan være under trykk, noe som kan
føretilatdenfastkjørtestiftenblirskuttutmensdu
forsøkeråfjerneden.
6. Ikke bruk denne stiftemaskinen til å feste elek-
triske kabler.Denerikkeutformetformontering
av elektriske kabler, og kan skade de elektriske
kablenesisolasjon,noesomigjenkanføretil
elektriskstøtellerutgjøreenbrannfare.
7.
Bruk alltid vernebriller eller sikkerhetsbriller med
sidevern, og en hel ansiktsmaske når det trengs.
8. Hold hender og føtter unna utkasteråpningen.
9.
Fjern alltid batteriet før du legger i stiftene og jus-
terer, inspiserer eller vedlikeholder verktøyet, eller
etter at du er ferdig med å bruke det.
10. Pass på at ingen er i nærheten før du begynner
å bruke verktøyet. Forsøk aldri å skyte stifter
både fra innsiden og utsiden av veggen på én
gang. Stiftene kan gå gjennom og/eller riko-
sjettere, og utgjøre en alvorlig helsefare.
11. Se hvor du går og hold balansen med verk-
tøyet. Forviss deg om at ingen står under deg
når du jobber høyt over bakken.
12. Kontroller vegger, tak, gulv osv. grundig for å
unngå mulige elektriske støt, gasslekkasjer,
eksplosjoner osv. som kan forårsakes av å
skyte stifter inn i strømførende ledninger, rør
eller gassledninger.
13. Bruk kun stiftene som er angitt i denne hånd-
boken. Hvis det brukes andre stifter, kan verk-
tøyet slutte å fungere som det skal.
14. Ikke tukle med maskinen eller prøv å bruke den
til noe annet enn å skyte stifter.
15. Ikke bruk maskinen uten stifter. Det forkorter
maskinens levetid.
16. Hvis du merker at noe er galt eller uvanlig med
verktøyet, må du slutte å stifte umiddelbart.
17. Skyt aldri stifter inn i materialer som stifter
kan stikke hull på og y igjennom som et
prosjektil.
18. Klem aldri på avtrekkeren og kontaktelementet
før du er klar til å stifte i arbeidsemner. Du må
aldri sette sikringen ut av funksjon ved å låse
kontaktelementet tilbake eller holde det nede
med hånden.
19. Tukle aldri med kontaktelementet. Du må kon-
trollere kontaktelementet regelmessig for å
forsikre deg om at det virker slik det skal.
TA VARE PÅ DISSE
INSTRUKSENE.
ADVARSEL: IKKE LA hensynet til hva som
er ”behagelig” eller det faktum at du kjenner
produktet godt (etter mange gangers bruk) gjøre
deg mindre oppmerksom på sikkerhetsreglene for
bruken av det aktuelle produktet. Ved MISBRUK
eller hvis ikke sikkerhetsreglene i denne bruks-
anvisningen følges, kan det oppstå alvorlig
personskade.
Viktige sikkerhetsanvisninger for
batteriinnsats
1. Før du begynner å bruke batteriet, må du lese
alle anvisninger og forsiktighetsregler på (1)
batteriladeren, (2) batteriet og (3) det produktet
batteriet skal brukes i.
2. Ikke ta fra hverandre batteriet.
3. Hvis driftstiden er blitt vesentlig kortere, må
du omgående slutte å bruke maskinen. Hvis
ikke kan resultatet bli overoppheting, mulige
forbrenninger eller til og med en eksplosjon.
4. Hvis du får elektrolytt i øynene, må du skylle
dem med store mengder rennende vann og
oppsøke lege med én gang. Denne typen uhell
kan føre til varig blindhet.
5. Ikke kortslutt batteriet:
(1) De kan være ekstremt varme og du kan
brenne deg.
(2) Ikke lagre batteriet i samme beholder som
andre metallgjenstander, som for eksem-
pel spiker, mynter osv.
(3) Ikke la batteriet komme i kontakt med
vann eller regn.
En kortslutning av batteriet kan føre til et
kraftig strømstøt, overoppvarming, mulige
forbrenninger og til og med til at batteriet går
i stykker.
6. Ikke lagre maskinen og batteriet på steder hvor
temperaturen kan komme opp i eller over-
skride 50 °C.

18 NORSK
7. Ikke sett fyr på batteriet, ikke engang om det
er sterkt skadet eller helt utslitt. Batteriet kan
eksplodere hvis det begynner å brenne.
8. Vær forsiktig så du ikke mister batteriet eller
utsetter det for slag.
9. Ikke bruk batterier som er skadet.
10. Lithium-ion-batteriene som medfølger er gjen-
stand for krav om spesialavfall.
Forkommersielltransport,f.eksavtredjeparter
ellerspeditører,måspesiellekravompakkingog
merkingfølges.
Førvarenblirsendt,måduforhøredegmeden
ekspertpåfarligmateriale.Taogsåhensyntil
mulighetenformerdetaljertenasjonalebestem-
melser.
Brukteipellermaskeringsteipforåskjuleåpne
kontakterogpakkinnbatterietpåenslikmåteat
denikkekanbevegesegrundtiemballasjen.
11. Følg lokale bestemmelser for avhendig av
batterier.
TA VARE PÅ DISSE
INSTRUKSENE.
FORSIKTIG: Bruk kun originale Makita-
batterier. Bruk av batterier som har endret seg, eller
somikkeeroriginaleMakita-batterier,kanføretilat
batterietsprekkerogforårsakerbrann,personskader
ogandreskader.Detvilogsåugyldiggjøregarantien
forMakita-verktøyetog-laderen.
Tips for å opprettholde maksimal
batterilevetid
1. Lad batteriinnsatsen før den er helt utladet.
Stopp alltid driften av verktøyet og lad batteri-
innsatsen når du merker at effekten reduseres.
2. Lad aldri en batteriinnsats som er fulladet.
Overopplading forkorter batteriets levetid.
3. Lad batteriet i romtemperatur ved 10 °C - 40 °C.
Et varmt batteri må kjøles ned før lading.
4. Lad batteriet hvis det ikke har vært brukt på en
lang stund (over seks måneder).
FUNKSJONSBESKRIVELSE
FORSIKTIG: Forviss deg alltid om at maskinen er
slått av og batteriet tatt ut før du justerer maskinen eller
kontrollerer dens mekaniske funksjoner.
Sette inn eller ta ut batteri
FORSIKTIG: Slå alltid av verktøyet før du
setter inn eller fjerner batteriet.
FORSIKTIG: Hold verktøyet og batteripatro-
nen i et fast grep når du monterer eller fjerner
batteripatronen. Hvis du ikke holder verktøyet og
batteripatronengodtfast,kandumistegrepet,og
dettekanføretilskaderpåverktøyetogbatteripatro-
nen samt personskader.
►Fig.1: 1. Rød indikator 2. Knapp 3. Batteriinnsats
Foråtautbatterietmåduskyvepåknappenforanpå
batteriet og trekke det ut.
Nårduskalsetteinnbatteriet,måduplasseretungen
påbatterietpålinjemedsporetihusetogskyvebatte-
rietpåplass.Skyvdetheltinntildetgåriinngrepmed
etliteklikk.Hvisdukansedenrødeanviserenpåover-
sidenavknappen,erdetikkefullstendiglåst.
FORSIKTIG: Batteriet må alltid settes helt
inn, så langt at den røde anviseren ikke lenger er
synlig.Hvisdetteikkegjøres,kanbatterietkommetil
åfalleutavmaskinenogskadedegellerandresom
oppholder seg i nærheten.
FORSIKTIG: Ikke bruk makt når du setter i
batteriet.Hvisbatterietikkeglirlettinn,erdetfordi
detikkesettesinnpåriktigmåte.
Batterivernsystem for verktøy/
batteri
Verktøyeterutstyrtmedetbatterivernsystemforverktøy/
batteri. Dette systemet kutter automatisk strømmen til moto-
renforåforlengeverktøyetsogbatterietslevetid.Verktøyet
stopperautomatiskunderdrifthvisverktøyetellerbatteriet
utsettesforenavfølgendetilstander:
Overlastsikring
Nårverktøyet/batterietbrukespåenmåtesomgjør
at det bruker unormalt mye strøm, vil vektøyet stoppe
automatiskogutenforvarsel.Idettetilfelletmåduslå
avverktøyetogavsluttebrukensomforårsaketatverk-
tøyetbleoverbelastet.Slåderetterverktøyetpåforå
startedetigjen.
Overopphetingsvern
Nårverktøyet/batterieteroveropphetet,stopperverk-
tøyetautomatisk.Idettetilfelletmådulaverktøyet/
batterietavkjølesførdustarterverktøyetpånytt.
Overutladingsvern
Verktøyetstopperautomatisknårbatterikapasitetenerutil-
strekkelig,ogbatteriindikatorenviserfølgendetilstand.Iså
fallfjernerdubatterietfraverktøyet,ogladerdet.

19 NORSK
På Av Blinker
Indikere gjenværende
batterikapasitet
Kun for batterier med «B» sist i modellnummeret
►Fig.2: 1. Indikatorlamper 2. Kontrollknapp
Trykkpåsjekk-knappenpåbatterietforvisegjenværende
batterikapasitet. Indikatorlampene lyser i et par sekunder.
Indikatorlamper Gjenværende
batterinivå
Tent Av Blinker
75 % til
100 %
50 % til 75 %
25 % til 50 %
0 % til 25 %
Lad batteriet.
Batteriet kan
haenfeil.
MERK:Detangittenivåetkanavvikenoefraden
faktiskekapasitetenaltetterbruksforholdeneogden
omgivende temperaturen.
Indikere gjenværende
batterikapasitet
Landsspesikk
Nårduententrykkerinnstartbryterenellertrykkerpå
kontaktelementet,viserbatteriindikatorengjenværende
batterikapasitet.
►Fig.3: 1. Batteriindikator
Gjenværendebatterikapasitetvisesiformavtabellen
nedenfor.
Batteriindikatorstatus Gjenværende
batterikapa-
sitet
På Av Blinker
50 % til
100 %
20 % til 50 %
Batteriindikatorstatus Gjenværende
batterikapa-
sitet
På Av Blinker
0 % til 20 %
Lad batteriet
Bryterfunksjon
FORSIKTIG: Før du setter batteriet inn i mas-
kinen, må du alltid kontrollere at startbryteren
aktiverer maskinen på riktig måte og går tilbake til
«AV»-stilling når den slippes.
FORSIKTIG: Når du ikke skal bruke maskinen
lenger, trykker du inn låseknappen fra side B for å
låse startbryteren i stillingen AV.
►Fig.4: 1.Låseknapp2. Startbryter
►Fig.5
Maskinenerutstyrtmedenlåseknapp,somhindrerat
startbryterentrykkesinnvedenfeiltakelse.
Foråtrykkeinnstartbryteren,mådutrykkened
låseknappenfrasideA.
TrykkalltidinnlåseknappenfrasideBnårduerferdig
medåbrukemaskinen.
Tenne lampen
FORSIKTIG: Ikke se inn i lyset eller se direkte
på lyskilden.
►Fig.6: 1. Lampe
Trykkpåstartbryterenelleraktiverkontaktelementet
foråtennelampen.Lampenfortsetterålysesålenge
startbryteren holdes inne eller kontaktelementet akti-
veres. Lampen slukkes omtrent 10 sekunder etter at
startbryteren og kontaktelementet er sluppet.
MERK:Brukentørrkluttilåtørkestøvosv.avlam-
pelinsen.Værforsiktigsådetikkeblirriperilampelin-
sen, da dette kan redusere lysstyrken.
MONTERING
FORSIKTIG: Sørg alltid for at batteriet er fjer-
net før det utføres arbeid på stiftemaskinen.
Stifter
FORSIKTIG: Ikke bruk andre stifter enn de
som er angitt i denne håndboken, eller stifter som
er ødelagt, bøyd, rustne eller korrodert.
FORSIKTIG: Når du legger ere lengder med
stifter inn i magasinet, må du passe på at remsene
med stifter er av samme type, størrelse og lengde.

20 NORSK
OBS: Stiftene og boksen må håndteres forsiktig.
Hvis stiftene har fått hardhendt behandling, kan
de være bøyd. Dette kan resultere i at de er van-
skelige å mate inn, og at de setter seg fast.
OBS: Ikke lagre stifter på et veldig fuktig eller
varmt sted, eller et sted som er utsatt for direkte
sollys.
Sette inn stifter
ADVARSEL: Når du setter inn stifter, må du
alltid sørge for at batteriet er fjernet fra stiftemas-
kinen.Utilsiktetavfyringkanforårsakepersonskader
og materielle skader.
FORSIKTIG: Sørg for at undermagasinet er godt
lukket etter du setter inn stifter. Stiftersomfallerutav
magasinetkanforårsakeskaderpåoperatørenellerandrei
nærheten, spesielt ved arbeid høyt over bakken.
1. Fjernbatteriet.
2. Trykkpålåsehendelenogskyvundermagasinet
bakover.
►Fig.7: 1.Låsehendel2. Undermagasin
3. Leggstifterihovedmagasinetmedendene
oppover.
►Fig.8: 1.Stifter2. Hovedmagasin
4. Etteratduharlagtistifter,mådudytteunderma-
gasinetpåplasstilduhøreretklikk.
Følgmonteringsprosedyrenimotsattrekkefølgeforå
fjernestifter.
Krok
FORSIKTIG: Ikke heng kroken i verktøybel-
tet.Hvisdumisterstiftemaskinenfordikrokenglirut
avbeltetvedetuhell,kandenavfyresogforårsake
personskader.
►Fig.9
Krokenerpraktiskåhengeverktøyetioverkorteretid.
Denkanmonterespåbeggesideravverktøyet.
Foråmonterekroken,mådusettedeninnisporet
påenavsideneavverktøyhusetogfestedenmeden
skrue.Tadenavigjenvedåløsneskruen.
►Fig.10: 1. Spor 2. Krok 3. Skrue
BRUK
Testing av sikkerhetssystemet
ADVARSEL: Pass på at alle sikkerhetssys-
temene fungerer som de skal før du tar verktøyet i
bruk. Hvis ikke, kan det resultere i helseskader.
►Fig.11: 1.Låseknapp2. Startbryter
3. Kontaktelement 4. Undermagasin
Testsikkerhetssystemenepåfølgendemåteførbruk,
foråforvissedegomatdeikkeerdefekte.
1. Tastifteneutavverktøyetoglaundermagasinet
stååpent.
2. Sett inn batteriet.
3. Trykkinnstartbryterenutenåberørearbeidsem-
net med kontaktelementet.
4. Berørarbeidsemnetmedkontaktelementetutenå
trykke inn startbryteren.
Hvisverktøyetstarteritilfelle3og4ovenfor,er
sikkerhetssystemenedefekte.Avsluttbrukenav
verktøyet umiddelbart og ta kontakt med nærmeste
serviceverksted.
Skyte stifter
ADVARSEL: Sørg alltid for at kontaktelemen-
tet er godt plassert på arbeidsemnet til stiftingen
er helt ferdig.Utilsiktetavfyringkanforårsake
personskader.
►Fig.12: 1. Startbryter 2. Kontaktelement 3. Frontdel
4. Bakdel
Du kan bruke verktøyet i enten «enkel sekvensiell
avfyring»eller«kontaktavfyring».
Enkel sekvensiell avfyring:
Idennemodusenkanduskyteuténstiftmeden
sekvensielloperasjon.
1. Settkontaktelementetattpåarbeidsemnet.
2. Holdbådefrontdelenogbakdelenavverktøyet
godt mot arbeidsemnet.
3. Trykkstartbryterenheltinnforåskyteutstiftene.
4. Flyttngerenfrastartbryterenførduytterkontak-
telementetfraarbeidsemnet.
Kontaktavfyring:
Idennemodusenkanduskyteutstiftergjentatte
ganger.
1. Trykkpåstartbryteren.
2. Plasserkontaktelementetattpåarbeidsemnet
medstartbryterentrykketinnforåskyteinnstiftene.
3. Bevegverktøyettilnesteområdeogplasserkon-
taktelementetattpåarbeidsemnetigjen.
MERK:Sporetviserpunktetderstiftenskytesinn.
►Fig.13: 1. Spor
Nårhodettilenavfyrtstiftståroppfraoveratenav
arbeidsemnet,måduskyteinnstiftenmensduholder
stiftemaskinhodetietfastgrep.
►Fig.14
Hvishodettilenavfyrtstiftståroppfraarbeidsemnet,
selvomstifemaskinhodetholdesietfastgrep,kandet
hende arbeidsemnet er uegnet.
MERK:Hvisdubrukerstiftepistolenkontinuerlig
menshodettildeavfyrtestifteneståroppfraarbeids-
emnetsoverate,kanstempeletistiftemaskinenbli
skadet,ogstiftenekankilesegfastosv.
