3ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model HK0500
Blows per minute (min-1)2,000 - 3,500
Overall length 468 mm
Net weight 3.2 kg
Safety class II
• Due to our continuing programme of research and development, the specications herein are subject to change
without notice.
• Specications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
Intended use
The tool is intended for chiselling work in concrete, brick
and stone as well as for driving and compacting with
appropriate accessories.
Power supply
The tool should be connected only to a power supply
of the same voltage as indicated on the nameplate,
and can only be operated on single-phase AC supply.
They are double-insulated in accordance with European
Standard and can, therefore, also be used from sockets
without earth wire.
Noise
The typical A-weighted noise level determined accord-
ing to EN60745:
Sound pressure level (LpA) : 83 dB (A)
Sound power level (LWA) : 94 dB (A)
Uncertainty (K) : 3 dB (A)
NOTE: The declared noise emission value(s) has
been measured in accordance with a standard test
method and may be used for comparing one tool with
another.
NOTE: The declared noise emission value(s)
may also be used in a preliminary assessment of
exposure.
WARNING: Wear ear protection.
WARNING: The noise emission during actual
use of the power tool can differ from the declared
value(s) depending on the ways in which the
tool is used especially what kind of workpiece is
processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
Vibration
The vibration total value (tri-axial vector sum) deter-
mined according to EN60745:
Work mode : chiselling
Vibration emission (ah,CHeq) : 9.5 m/s2
Uncertainty (K) : 1.5 m/s2
NOTE: The declared vibration total value(s) has been
measured in accordance with a standard test method
and may be used for comparing one tool with another.
NOTE: The declared vibration total value(s) may also
be used in a preliminary assessment of exposure.
WARNING: The vibration emission during
actual use of the power tool can differ from the
declared value(s) depending on the ways in which
the tool is used especially what kind of workpiece
is processed.
WARNING: Be sure to identify safety mea-
sures to protect the operator that are based on an
estimation of exposure in the actual conditions of
use (taking account of all parts of the operating
cycle such as the times when the tool is switched
off and when it is running idle in addition to the
trigger time).
EC Declaration of Conformity
For European countries only
The EC declaration of conformity is included as Annex A
to this instruction manual.
General Power Tool Safety Warnings
WARNING Read all safety warnings and all instruc-
tions. Failure to follow the warnings and instructions may
result in electric shock, re and/or serious injury.
Save all warnings and instructions for
future reference.
HAMMER SAFETY WARNINGS
1. Wear ear protectors. Exposure to noise can
cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the cutting accessory may contact hidden wir-
ing or its own cord. Cutting accessory contacting
a "live" wire may make exposed metal parts of the
power tool "live" and could give the operator an
electric shock.

4ENGLISH
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly recom-
mended that you wear a dust mask and thickly
padded gloves.
5. Be sure the bit is secured in place before
operation.
6. Under normal operation, the tool is designed
to produce vibration. The screws can come
loose easily, causing a breakdown or accident.
Check tightness of screws carefully before
operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for
a while by operating it under no load. This
will loosen up the lubrication. Without proper
warm-up, hammering operation is difcult.
8. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool rmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area
when operating. The bit could y out and
injure someone seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Do not operate the tool at no-load
unnecessarily.
15. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT let comfort or famil-
iarity with product (gained from repeated
use) replace strict adherence to safety rules
for the subject product.
MISUSE or failure to follow the safety rules
stated in this instruction manual may cause
serious personal injury.
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.
Switch action

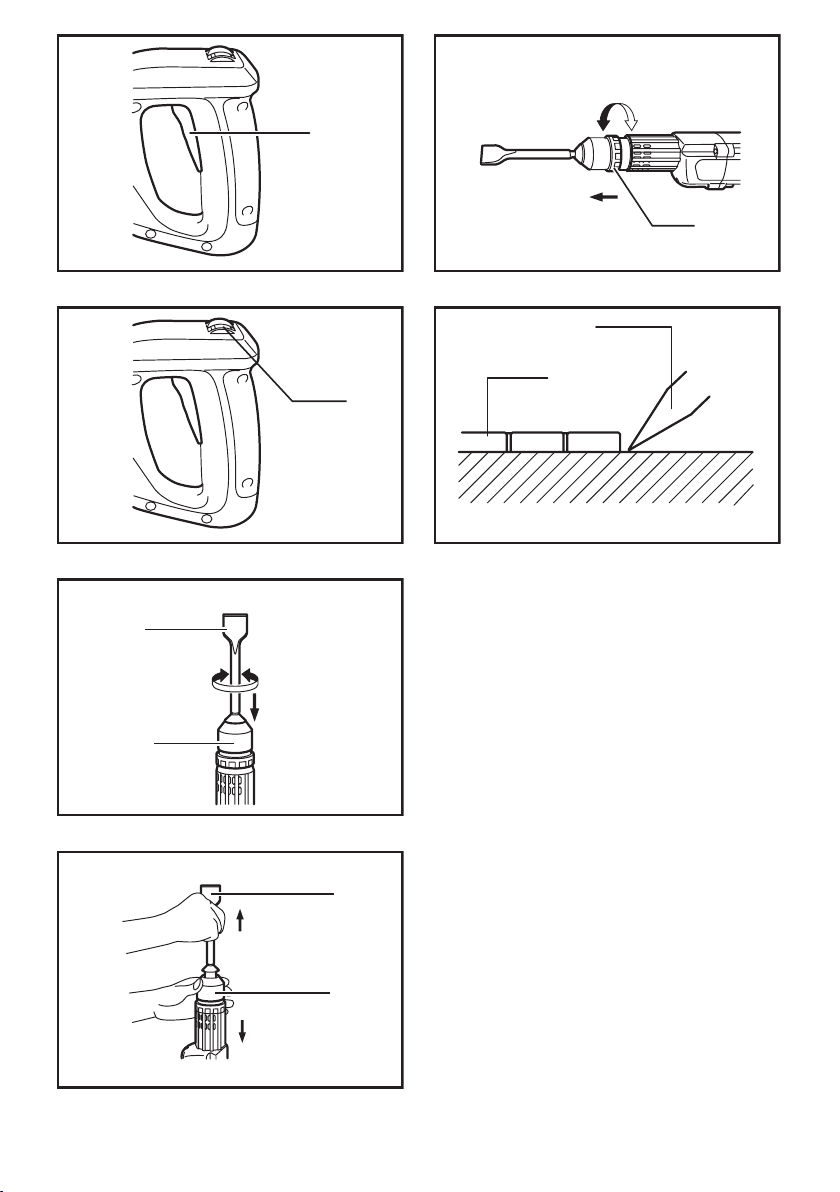

► Fig.1: 1. Switch trigger
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
Speed change
► Fig.2: 1. Adjusting dial
The blows per minute can be adjusted just by turning the
adjusting dial. This can be done even while the tool is run-
ning. The dial is marked 1 (lowest speed) to 6 (full speed).
Refer to the table below for the relationship between the num-
ber settings on the adjusting dial and the blows per minute.
Number on adjusting dial Blows per minute
6 3,500
5 3,200
4 2,900
3 2,600
2 2,300
1 2,000
CAUTION:
•
The speed adjusting dial can be turned only as far
as 6 and back to 1. Do not force it past 6 or 1, or
the speed adjusting function may no longer work.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.
Installing or removing the bit
► Fig.3: 1. Bit 2. Chuck cover
Clean the bit shank before installing the bit.
Insert the bit into the tool. Turn the bit and push it in until
it engages.
If the bit cannot be pushed in, remove the bit. Pull the
chuck cover down a couple of times. Then insert the bit
again. Turn the bit and push it in until it engages.
After installing, always make sure that the bit is securely
held in place by trying to pull it out.
To remove the bit, pull the chuck cover down all the way
and pull the bit out.
► Fig.4: 1. Bit 2. Chuck cover

5ENGLISH
Bit angle
► Fig.5: 1. Change ring
The bit can be secured at 12 different angles. To
change the bit angle, slide the change ring forward,
then turn the change ring to change the bit angle. At the
desired angle, slide the change ring back to the original
position. The bit will be secured in place.
OPERATION
► Fig.6: 1. Scaling chisel 2. Tile
Position the bit at the location to be chipped, then pull the
switch trigger. Apply slight pressure on the tool so that the
tool will not bounce around, uncontrolled. Pressing very
hard on the tool will not increase the efciency.
NOTE:
• When removing tiles with a scaling chisel, apply
the chisel to the bottom of tiles as shown in the
gure. If you operate the tool with the chisel
applied to the top surface of tiles, the service life
of the chisel will be shortened.
MAINTENANCE
CAUTION:
•
Always be sure that the tool is switched off and unplugged
before attempting to perform inspection or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may result.
To maintain product SAFETY and RELIABILITY,
repairs, carbon brush inspection and replacement, any
other maintenance or adjustment should be performed
by Makita Authorized Service Centers, always using
Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• Bull point
• Cold chisel
• Scaling chisel
• Safety goggles
NOTE: Some items in the list may be included in the
tool package as standard accessories. They may
differ from country to country.

6УКРАЇНСЬКА
УКРАЇНСЬКА (Оригінальні вказівки)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Модель HK0500
Ударів за хвилину (хв.-1)2000 - 3500
Загальна довжина 468 мм
Чиста вага 3,2 кг
Клас безпеки II
• Через те що ми не припиняємо програми досліджень і розвитку наведені тут технічні характеристики можуть
бути змінені без попередження.
• У різних країнах технічні характеристики можуть бути різними.
• Вага відповідно до EPTA-Procedure 01/2003
Призначення
Інструмент призначено для довбання бетону, цегли
та каміння , а також для встановлення та ущільнення
додатковими приналежностями.
Джерело живлення
Інструмент можна підключати лише до джерела
струму, що має напругу, зазначену в табличці з
заводськими характеристиками, і він може працю-
вати лише від однофазного джерела перемінного
струму. Інструмент має подвійну ізоляцію згідно з
європейським стандартом і, отже, може підключа-
тися до розеток без клеми заземлення.
Шум
Рівень шуму за шкалою А у типовому виконанні,
визначений відповідно до EN60745:
Рівень звукового тиску (LpA): 83 дБ (A)
Рівень звукової потужності (LWA): 94 дБ (A)
Похибка (K): 3 дБ (A)
ПРИМІТКА: Заявлене значення шуму було вимі-
ряно відповідно до стандартних методів тесту-
вання й може використовуватися для порівняння
одного інструмента з іншим.
ПРИМІТКА: Заявлене значення шуму може також
використовуватися для попереднього оцінювання
впливу.
ПОПЕРЕДЖЕННЯ: Користуйтеся засобами
захисту органів слуху.
ПОПЕРЕДЖЕННЯ: Залежно від умов вико-
ристання рівень шуму під час фактичної роботи
електроінструмента може відрізнятися від
заявленого значення вібрації; особливо сильно
на це впливає тип деталі, що оброблюється.
ПОПЕРЕДЖЕННЯ: Забезпечте належні запо-
біжні заходи для захисту оператора, що відпові-
датимуть умовам використання інструмента (слід
брати до уваги всі складові робочого циклу, як-от
час, коли інструмент вимкнено та коли він починає
працювати на холостому ході під час запуску).
Вібрація
Загальна величина вібрації (сума трьох векторів)
визначена згідно з EN60745:
Режим роботи: довбання
Вібрація (ah,CHeq): 9,5 м/с2
Похибка (K): 1,5 м/с2
ПРИМІТКА: Заявлене загальне значення вібрації
було виміряно відповідно до стандартних методів
тестування й може використовуватися для порів-
няння одного інструмента з іншим.
ПРИМІТКА: Заявлене загальне значення вібрації
може також використовуватися для попереднього
оцінювання впливу.
ПОПЕРЕДЖЕННЯ: Залежно від умов
використання вібрація під час фактичної
роботи електроінструмента може відрізня-
тися від заявленого значення вібрації; осо-
бливо сильно на це впиває тип деталі, що
оброблюється.
ПОПЕРЕДЖЕННЯ: Забезпечте належні
запобіжні заходи для захисту оператора,
що відповідатимуть умовам використання
інструмента (слід брати до уваги всі складові
робочого циклу, як-от час, коли інструмент
вимкнено та коли він починає працювати на
холостому ході під час запуску).
Декларація про відповідність
стандартам ЄС
Тільки для країн Європи
Декларацію про відповідність стандартам ЄС наве-
дено в Додатку A до цієї інструкції з експлуатації.
Застереження стосовно
техніки безпеки при роботі з
електроприладами
УВАГА! Прочитайте усі застереження стосовно
техніки безпеки та всі інструкції. Недотримання
даних застережень та інструкцій може призвести
до ураження струмом та виникнення пожежі та/або
серйозних травм.
Збережіть усі інструкції з техніки без-
пеки та експлуатації на майбутнє.

7УКРАЇНСЬКА
ПОПЕРЕДЖЕННЯ ПРО НЕОБХІДНУ
ОБЕРЕЖНІСТЬ ПІД ЧАС РОБОТИ З
ПЕРФОРАТОРОМ
1. Слід одягати захисні навушники.
Незахищеність від шуму може спричинити до
втрати слуху.
2.
Використовуйте допоміжну(і) ручку(и), якщо
вона(и) поставляються разом з інструментом.
Втрата контролю може призвести до травм.
3. Тримайте електроприлад за ізольовані
поверхні держака під час виконання дії, за
якої він може зачепити сховану електропро-
водку або власний шнур. Торкання ріжучим
приладом струмоведучої проводки може
призвести до передання напруги до оголених
металевих частин інструмента та ураженню
оператора електричним струмом.
4. Слід одягати каску (захисний шолом),
захисні окуляри та/або щиток-маску.
Звичайні окуляри або темні окулярі для
захисту від сонця НЕ Є захисними оку-
лярами. Настійно рекомендовано одя-
гати пилозахисну маску та щільно набиті
рукавиці.
5. Перед початком роботи обов'язково пере-
вірте, щоб полотно було надійно закріплене
в робочому положенні.
6. При нормальній роботі інструмент вібрує.
Гвинти можуть швидко розбовтатися, що
призведе до поломки або поранення. Перед
початком роботи слід перевірити міцність
затягування гвинтів.
7. Під час холодної погоди або якщо інстру-
мент не використовувався довгий час, його
слід розігріти, давши попрацювати якийсь
час на холостому ході. Це розм'якшить
мастило. Якщо не провести розігрів, заби-
вання буде важким.
8. Завжди майте тверду опору.
При виконанні висотних робіт переконай-
теся, що під Вами нікого немає.
9. Міцно тримай інструмент обома руками.
10. Тримай руки на відстані від рухомих частин.
11. Не залишайте інструмент працюючим.
Працюйте з інструментом тільки тоді, коли
тримаєте його в руках.
12. Під час роботи ніколи не спрямовуй інстру-
мент на людину, що знаходиться поруч з
місцем роботи. Полотно може вискочити та
завдати серйозної травми.
13. Не слід торкатися полотна або частин, що
примикають до нього, одразу після різання,
вони можуть бути дуже гарячими та призве-
сти до опіку шкіри.
14. Не слід дуже довго залишати інструмент
працювати на холостому ході.
15. Деякі матеріали мають у своєму складі
токсичні хімічні речовини. Будьте уважні,
щоб запобігти вдихання пилу та контактів зі
шкірою. Дотримуйтеся правил техніки без-
пеки виробника матеріалу .
ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ.
ПОПЕРЕДЖЕННЯ: НІКОЛИ НЕ СЛІД
втрачати пильності та розслаблюватися
під час користування виробом (що при-
ходить при частому використанні); слід
завжди строго дотримуватися правил
безпеки під час використання цього при-
строю.
НЕНАЛЕЖНЕ ВИКОРИСТАННЯ або недо-
тримання правил безпеки, викладених
в цьому документі, може призвести до
серйозних травм.
ІНСТРУКЦІЯ З
ВИКОРИСТАННЯ
ОБЕРЕЖНО:
• Перед регулюванням та перевіркою справно-
сті інструменту, переконайтеся в тому, що він
вимкнений та відключений від мережі.
Дія вимикача
► Рис.1: 1. Курковий вмикач
ОБЕРЕЖНО:
• Перед вмиканням інструменту у мережу
обов'язково перевірте, чи кнопка вимикача
нормально спрацьовує і після відпускання
повертається в положення "вимкнено".
Для того, щоб запустити інструмент, слід просто
натиснути на курок вмикача. Для зупинення роботи
курок слід відпустити.
Зміна швидкості
► Рис.2: 1. Диск для регулювання
Кількість ударів за хвилину можна регулювати про-
сто повертаючи диск регулювання. Це можна робити
навіть підчас роботи інструмента Диск пронумеро-
ваний від 1 (найнижча швидкість) до 6 (найвища
швидкість).
Співвідношення між номером налаштування на
диску та кількістю ударів за хвилину - див. таблицю
нижче.
Номер на регулюючому дискуУдарів за хвилину
6 3500
5 3200
4 2900
3 2600
2 2300
1 2000
ОБЕРЕЖНО:
• Диск регулювання швидкості можна повер-
тати тільки від 1 до 6 та назад. Не намагай-
тесь повернути його силою за межу 1 або 6,
бо це може зламати функцію регулювання.

8УКРАЇНСЬКА
КОМПЛЕКТУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як щось встановлювати на інстру-
мент, переконайтеся в тому, що він вимкне-
ний та відключений від мережі.
Встановлення та зняття
наконечників
► Рис.3: 1. Свердло 2. Кришка патрона
Перед встановленням долота, його потилицю необ-
хідно вичистити.
Вставте долото в інструмент. Проверніть долото та
просуньте його, доки воно не стане на місце.
Якщо долото не вставляється, його слід зняти. Пару
разів потягніть вниз кришку патрона. Потім знову
вставте долото. Проверніть долото та просуньте
його, доки воно не стане на місце.
Після встановлення слід перевірити, щоб долото
було надійно вставлено, спробувавши витягнути
його.
Для зняття долота слід до упора потягнути вниз
кришку патрона та витягти свердло.
► Рис.4: 1. Свердло 2. Кришка патрона
Кут долота
► Рис.5: 1. Змінне кільце
Долото можна закріпити під 12 різними кутами. Для
зміни кута слід пересунути вперед кільце зміни кута,
а потім повернути його для того, щоб змінити кут
долота. На необхідному значенні кута слід пере-
сунути кільце зміни кута в початкове положення.
Долото таким чином буде зафіксоване.
ЗАСТОСУВАННЯ
► Рис.6: 1. Зубило для довбання 2. Плитка
Поставте долото в місце, яке необхідно довбати, а
потім натисніть на курок вмикача. На інструмент слід
злегка натискати, щоб він не хитався безконтрольно.
Сильне натискання на інструмент не поліпшує
ефективності.
ПРИМІТКА:
• У разі зняття плитки за допомогою відша-
ровуючого зубила, зубило слід підставляти
до нижньої частини плитки, як вказано на
малюнку. Якщо інструмент експлуатувати
приставляючи зубило до верхньої частини
плитки, то термін служби зубила буде
коротший.
ТЕХНІЧНЕ
ОБСЛУГОВУВАННЯ
ОБЕРЕЖНО:
• Перед тим, як оглянути інструмент, або вико-
нати ремонт, переконайтеся, що він вимкне-
ний та відключений від мережі.
• Ніколи не використовуйте газолін, бензин,
розріджувач, спирт та подібні речовини.
Їх використання може призвести до зміни
кольору, деформації та появи тріщин.
Для того, щоб підтримувати БЕЗПЕКУ та
НАДІЙНІСТЬ, ремонт, огляд та заміну вугільних
щіток, будь-яке інше технічне обслуговування або
регулювання мають виконувати уповноважені цен-
три обслуговування "Макіта", де використовуються
лише стандартні запчастини "Макіта".
ДОДАТКОВЕ ПРИЛАДДЯ
ОБЕРЕЖНО:
• Це оснащення або приладдя рекомендовано
для використання з інструментами "Макіта",
що описані в інструкції з експлуатації.
Використання якогось іншого оснащення або
приладдя може спричинити травмування.
Оснащення або приладдя слід використову-
вати лише за призначенням.
У разі необхідності, отримати допомогу в більш
детальному ознайомленні з оснащенням звертай-
тесь до місцевого Сервісного центру "Макіта".
• Пірамідальне долото
• Слюсарне зубило
• Зубило для довбання
• Захисні окуляри
ПРИМІТКА: Деякі елементи списку можуть вхо-
дити до комплекту інструмента як стандартне
приладдя. Вони можуть відрізнятися залежно від
країни.

9POLSKI
POLSKI (Instrukcja oryginalna)
SPECYFIAKCJE
Model HK0500
Liczba udarów na minutę (min-1)2 000 - 3 500
Długość całkowita 468 mm
Ciężar netto 3,2 kg
Klasa bezpieczeństwa II
• W związku ze stale prowadzonym przez naszą rmę programem badawczo-rozwojowym, niniejsze specykacje
mogą ulec zmianom bez wcześniejszego powiadomienia.
• Specykacje mogą różnić się w zależności od kraju.
• Waga obliczona zgodnie z procedurą EPTA 01/2003
Przeznaczenie
Narzędzie przeznaczone jest do kucia w betonie, cegle
i kamieniu, jak również do wykonywania przepustów i
do ubijania przy użyciu odpowiednich akcesoriów.
Zasilanie
Elektronarzędzie może być podłączane jedynie
do zasilania o takim samym napięciu jakie określa
tabliczka znamionowa i może być uruchamiane wyłącz-
nie przy zasilaniu jednofazowym prądem zmiennym.
Przewody są podwójnie izolowane zgodnie z Normami
Europejskimi i dlatego mogą być podłączone do gniaz-
dek bez przewodu uziemiającego.
Hałas
Typowy równoważny poziom dźwięku A określony w
oparciu o EN60745:
Poziom ciśnienia akustycznego (LpA): 83 dB (A)
Poziom mocy akustycznej (LWA): 94 dB (A)
Niepewność (K): 3 dB (A)
WSKAZÓWKA:
Deklarowana wartość emisji hałasu
została zmierzona zgodnie ze standardową metodą testową
i można ją wykorzystać do porównywania narzędzi.
WSKAZÓWKA: Deklarowaną wartość emisji hałasu
można także wykorzystać we wstępnej ocenie
narażenia.
OSTRZEŻENIE: Nosić ochronniki słuchu.
OSTRZEŻENIE: Poziom hałasu wytwa-
rzanego podczas rzeczywistego użytkowania
elektronarzędzia może się różnić od wartości
deklarowanej w zależności od sposobu użytko-
wania narzędzia, a w szczególności od rodzaju
obrabianego elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Drgania
Całkowita wartość poziomu drgań (suma wektorów w 3
osiach) określona zgodnie z normą EN60745:
Tryb pracy: dłutowanie
Emisja drgań (ah,CHeq): 9,5 m/s2
Niepewność (K): 1,5 m/s2
WSKAZÓWKA: Deklarowana wartość poziomu
drgań została zmierzona zgodnie ze standardową
metodą testową i można ją wykorzystać do porówny-
wania narzędzi.
WSKAZÓWKA: Deklarowaną wartość poziomu
drgań można także wykorzystać we wstępnej ocenie
narażenia.
OSTRZEŻENIE: Drgania wytwarzane podczas
rzeczywistego użytkowania elektronarzędzia mogą
się różnić od wartości deklarowanej w zależności
od sposobu użytkowania narzędzia, a w szczegól-
ności od rodzaju obrabianego elementu.
OSTRZEŻENIE: W oparciu o szacowane
narażenie w rzeczywistych warunkach użytkowa-
nia należy określić środki bezpieczeństwa w celu
zapewnienia ochrony operatora (uwzględniając
wszystkie elementy cyklu działania, tj. czas, kiedy
narzędzie jest wyłączone i kiedy pracuje na biegu
jałowym, a także czas, kiedy jest włączone).
Deklaracja zgodności WE
Dotyczy tylko krajów europejskich
Deklaracja zgodności WE jest dołączona jako załącznik
A do niniejszej instrukcji obsługi.
Ogólne zasady bezpieczeństwa
obsługi elektronarzędzi
OSTRZEŻENIE Przeczytaj wszystkie ostrzeżenia
i instrukcje. Nie przestrzeganie ich może prowadzić do
porażeń prądem, pożarów i/lub poważnych obrażeń ciała.
Wszystkie ostrzeżenia i instrukcje
należy zachować do późniejszego
wykorzystania.
OSTRZEŻENIE DOTYCZĄCE
BEZPIECZEŃSTWA
1. Noś ochraniacze na uszy. Hałas może spowodo-
wać utratę słuchu.
2. Używać narzędzia z dostarczonymi uchwytami
pomocniczymi. Utrata kontroli może spowodo-
wać obrażenia.

10 POLSKI
3.
Gdy narzędzie tnące podczas pracy może
zetknąć się z ukrytymi przewodami elektrycz-
nymi bądź własnym przewodem zasilającym,
należy trzymać urządzenie za izolowane uchwyty.
Przecięcie przewodu elektrycznego pod napięciem
powoduje, że również odsłonięte elementy metalowe
narzędzia znajdą się pod napięciem, grożąc poraże-
niem operatora prądem elektrycznym.
4. Noś kask, okulary ochronne oraz/lub osłonę
twarzy. Zwykłe okulary bądź okulary prze-
ciwsłoneczne NIE są okularami ochronnymi.
Stanowczo zaleca się również zakładanie
maski przeciwpyłowej oraz grubych rękawic.
5. Przed uruchomieniem narzędzia należy się
upewnić, czy końcówka jest dobrze zamoco-
wana w uchwycie.
6.
W normalnych warunkach pracy narzędzie wytwa-
rza drgania. W związku z tym śruby mogą łatwo
ulec poluzowaniu, doprowadzając do awarii lub
wypadku. Przed uruchomieniem narzędzia należy
skontrolować, czy śruby są dobrze dokręcone.
7. W przypadku niskiej temperatury lub gdy
narzędzie nie było używane przez dłuższy
czas, należy najpierw rozgrzać narzędzie uru-
chamiając je na chwilę bez obciążenia. W ten
sposób gęstość smaru ulegnie zmniejszeniu.
Bez właściwego rozgrzania narzędzia operacja
kucia nie przebiega tak sprawnie.
8. Zapewnić stałe podłoże.
Upewnić się, czy nikt nie znajduje się poniżej
miejsca pracy na wysokości.
9. Narzędzie należy trzymać oburącz.
10. Nie zbliżać rąk do części ruchomych.
11. Nie pozostawiać załączonego elektronarzę-
dzia. Można uruchomić elektronarzędzie tylko
wtedy, gdy jest trzymane w rękach.
12. Podczas pracy nie wolno kierować narzędzia
w stronę osób znajdujących się w pobliżu.
Końcówka może wylecieć z uchwytu i poważ-
nie kogoś zranić.
13. Po zakończeniu pracy nie wolno dotykać koń-
cówki ani znajdujących się w jej sąsiedztwie
elementów. Mogą one być bardzo gorące,
grożąc poparzeniem skóry.
14. Nie należy bez potrzeby uruchamiać narzędzia
bez obciążenia.
15. Niektóre materiały zawierają substancje che-
miczne, które mogą być toksyczne. Unikać
wdychania i kontaktu ze skórą. Przestrzegać
przepisów bezpieczeństwa podanych przez
dostawcę materiałów.
ZACHOWAĆ INSTRUKCJE.
OSTRZEŻENIE: NIE WOLNO pozwolić,
aby wygoda lub rutyna (nabyta w wyniku
wielokrotnego używania narzędzia) zastą-
piły ścisłe przestrzeganie zasad bezpie-
czeństwa obsługi.
NIEWŁAŚCIWE UŻYTKOWANIE narzędzia
lub niestosowanie się do zasad bezpie-
czeństwa podanych w niniejszej instrukcji
obsługi może prowadzić do poważnych
obrażeń ciała.
OPIS DZIAŁANIA
PRZESTROGA:
• Przed rozpoczęciem regulacji i sprawdzania
działania elektronarzędzia, należy upewnić się,
czy jest ono wyłączone i nie podłączone do
sieci.
Włączanie
► Rys.1: 1. Spust przełącznika
PRZESTROGA:
• Przed podłączeniem elektronarzędzia do
sieci zawsze sprawdzać czy spust włącznika
działa poprawnie i wraca do pozycji "OFF" po
zwolnieniu.
Aby uruchomić narzędzie, należy pociągnąć za język
spustowy przełącznika. W celu zatrzymania urządzenia
wystarczy zwolnić język spustowy przełącznika.
Zmiana prędkości
► Rys.2: 1. Pokrętło regulacyjne
Liczbę udarów na minutę można zmieniać poprzez
obrót pokrętła regulacyjnego. Można to robić nawet
wówczas, gdy narzędzie pracuje. Na pokrętle znajdują
się numery pozycji od 1 (najniższa prędkość) do 6
(maksymalna prędkość).
Zależność liczby udarów na minutę od pozycji ustawio-
nej na pokrętle podano w tabeli.
Numer na pokrętle regulacyjnym Liczba udarów na minutę
63
500
53
200
42
900
32
600
22
300
12000
PRZESTROGA:
• Pokrętło regulacji prędkości można maksymal-
nie obrócić do pozycji 6 i z powrotem do pozycji
1. Nie wolno próbować obrócić go na siłę poza
pozycję 6 lub 1, gdyż funkcja regulacji prędkości
może przestać działać.
MONTAŻ
PRZESTROGA:
• Przed wykonywaniem jakichkolwiek czynności
na elektronarzędziu należy upewnić się, czy jest
ono wyłączone i nie podłączone do sieci.

11 POLSKI
Montaż lub demontaż końcówki
► Rys.3: 1. Wiertło 2. Osłona uchwytu
Przed zamocowaniem końcówki oczyść jej uchwyt.
Wsuń końcówkę do uchwytu narzędzia. Obróć koń-
cówkę i wciśnij, aż wskoczy na swoje miejsce.
Jeżeli końcówki nie można wcisnąć, wyciągnij ją.
Pociągnij kilka razy w dół osłonę uchwytu. Następnie
ponownie wsuń końcówkę. Obróć końcówkę i wciśnij,
aż wskoczy na swoje miejsce.
Po zainstalowaniu należy koniecznie upewnić się, czy
końcówka jest prawidłowo zablokowana, próbując ją
wyciągnąć.
Aby wyjąć końcówkę, pociągnij osłonę uchwytu w dół
do oporu i zdecydowanym ruchem wyciągnij końcówkę.
► Rys.4: 1. Wiertło 2. Osłona uchwytu
Kąt ustawienia końcówki
► Rys.5: 1. Pierścień zmiany kąta
Końcówkę można zamocować pod 12 różnymi kątami.
Aby zmienić kąt ustawienia końcówki, przesuń pierścień
zmiany kąta w przód, a następnie obróć go. Po uzyska-
niu właściwego kąta przesuń z powrotem pierścień do
tyłu do jego pierwotnego położenia. Końcówka zostanie
zablokowana w tej pozycji.
DZIAŁANIE
► Rys.6: 1. Dłuto do skuwania 2. Płytka
Ustaw końcówkę w wybranym miejscu, gdzie chcesz
rozpocząć skuwanie, a następnie pociągnij za język
spustowy przełącznika. Dociśnij lekko narzędzie, aby
nie podskakiwało w sposób niekontrolowany. Zbyt silny
docisk narzędzia nie zwiększa jego skuteczności.
WSKAZÓWKA:
• W przypadku usuwania płytek za pomocą dłuta
do skuwania należy przykładać dłuto od dołu
płytek, jak pokazano na rysunku. Skuwanie pły-
tek dłutem od strony ich powierzchni zewnętrz-
nej powoduje skrócenie czasu eksploatacji
dłuta.
KONSERWACJA
PRZESTROGA:
• Przed wykonywaniem kontroli i konserwacji
należy się zawsze upewnić, czy elektronarzę-
dzie jest wyłączone i nie podłączone do sieci.
• Nie wolno używać benzyny, benzenu, rozpusz-
czalnika, alkoholu itp. Substancje takie mogą
spowodować odbarwienia, odkształcenia lub
pęknięcia.
Dla zachowania BEZPIECZEŃSTWA i
NIEZAWODNOŚCI wyrobu, naprawy, wymiana szczo-
tek węglowych oraz inne prace konserwacyjne i regu-
lacyjne powinny być wykonywane przez Autoryzowane
Centra Serwisowe Makita, wyłącznie przy użyciu części
zamiennych Makita.
AKCESORIA
OPCJONALNE
PRZESTROGA:
• Zaleca się stosowanie wymienionych akceso-
riów i dodatków razem z elektronarzędziem
Makita opisanym w niniejszej instrukcji.
Stosowanie jakichkolwiek innych akcesoriów i
dodatków może stanowić ryzyko uszkodzenia
ciała. Stosować akcesoria i dodatki w celach
wyłącznie zgodnych z ich przeznaczeniem.
W razie potrzeby, wszelkiej pomocy i szczegółowych
informacji na temat niniejszych akcesoriów udzielą
Państwu lokalne Centra Serwisowe Makita.
• Punktak
• Przecinak
• Dłuto do skuwania
• Gogle ochronne
WSKAZÓWKA: Niektóre pozycje znajdujące się na
liście mogą być dołączone do pakietu narzędziowego
jako akcesoria standardowe. Mogą to być różne
pozycje, w zależności od kraju.

12 ROMÂNĂ
ROMÂNĂ (Instrucţiuni originale)
SPECIFICAŢII
Model HK0500
Lovituri pe minut (min-1)2.000 - 3.500
Lungime totală 468 mm
Greutate netă 3,2 kg
Clasa de siguranţă II
• Datorită programului nostru continuu de cercetare şi dezvoltare, caracteristicile pot  modicate fără o noticare
prealabilă.
• Specicaţiile pot varia în funcţie de ţară.
• Greutatea este specicată confom procedurii EPTA-01/2003
Destinaţia de utilizare
Maşina este destinată lucrărilor de dăltuire în beton,
cărămidă şi piatră precum şi celor de batere şi compac-
tare cu accesoriile adecvate.
Sursă de alimentare
Maşina se va alimenta de la o sursă de curent alterna-
tiv monofazat, cu tensiunea egală cu cea indicată pe
plăcuţa de identicare a maşinii. Având dublă izolaţie,
conform cu Standardele Europene, se poate conecta la
o priză de curent fără contacte de împământare.
Zgomot
Nivelul de zgomot normal ponderat A determinat în
conformitate cu EN60745:
Nivel de presiune acustică (LpA): 83 dB (A)
Nivel de putere acustică (LWA): 94 dB (A)
Marjă de eroare (K): 3 dB (A)
NOTĂ: Valoarea (valorile) totală(e) a (ale) emisiilor
de zgomot declarate a(u) fost măsurată(e) în confor-
mitate cu o metodă de test standard şi poate (pot) 
utilizată(e) pentru compararea unei unelte cu alta.
NOTĂ: Valoarea (valorile) totală(e) a (ale) emisiilor
de zgomot declarate poate (pot) , de asemenea,
utilizată(e) într-o evaluare preliminară a expunerii.
AVERTIZARE: Purtaţi echipament de protec-
ţie pentru urechi.
AVERTIZARE: Emisiile de zgomot în timpul
utilizării efective a uneltei electrice poate diferi de
valoarea (valorile) nivelului declarat, în funcţie de
modul în care unealta este utilizată, în special ce
fel de piesă este prelucrată.
AVERTIZARE: Asiguraţi-vă că identicaţi
măsurile de siguranţă pentru a proteja operatorul,
acestea ind bazate pe o estimare a expunerii în
condiţii reale de utilizare (luând în considerare
toate părţile ciclului de operare, precum timpii în
care unealta a fost oprită, sau a funcţionat în gol,
pe lângă timpul de declanşare).
Vibraţii
Valoarea totală a vibraţiilor (suma vectorilor tri-axiali)
determinată conform EN60745:
Mod de funcţionare: dăltuire
Emisie de vibraţii (ah,CHeq): 9,5 m/s2
Marjă de eroare (K): 1,5 m/s2
NOTĂ: Valoarea (valorile) totală(e) a (ale) nivelulului
de vibraţii declarat a (au) fost măsurată(e) în confor-
mitate cu o metodă de test standard şi poate (pot) 
utilizată(e) pentru compararea unei unelte cu alta.
NOTĂ: Valoarea (valorile) totală(e) a (ale) nivelulului
de vibraţii declarat poate (pot) , de asemenea, utili-
zată(e) într-o evaluare preliminară a expunerii.
AVERTIZARE: Nivelul de vibraţii în timpul
utilizării efective a uneltei electrice poate diferi de
valoarea (valorile) nivelului declarat, în funcţie de
modul în care unealta este utilizată, în special ce
fel de piesă este prelucrată.
AVERTIZARE: Asiguraţi-vă că identicaţi
măsurile de siguranţă pentru a proteja operatorul,
acestea ind bazate pe o estimare a expunerii în
condiţii reale de utilizare (luând în considerare
toate părţile ciclului de operare, precum timpii în
care unealta a fost oprită, sau a funcţionat în gol,
pe lângă timpul de declanşare).
Declaraţie de conformitate CE
Numai pentru ţările europene
Declaraţia de conformitate CE este inclusă ca Anexa A
în acest manual de instrucţiuni.
Avertismente generale de siguranţă
pentru unelte electrice
AVERTIZARE Citiţi toate avertizările de siguranţă
şi toate instrucţiunile. Nerespectarea acestor averti-
zări şi instrucţiuni poate avea ca rezultat electrocutarea,
incendiul şi/sau rănirea gravă.
Păstraţi toate avertismentele şi instruc-
ţiunile pentru consultări ulterioare.
AVERTISMENTE DE SECURITATE
CIOCAN CU PERCUŢIE
1. Purtaţi mijloace de protecţie a auzului. Expunerea
la zgomot poate provoca pierderea auzului.
2. Utilizaţi mânerele auxiliare, dacă sunt livrate
cu maşina. Pierderea controlului poate produce
rănirea persoanei.

13 ROMÂNĂ
3. Apucaţi maşina de suprafeţele izolate, atunci
când efectuaţi o operaţiune în cadrul căreia
accesoriul de tăiere poate intra în contact cu
cablurile ascunse sau cu propriul său cablu.
Contactul dintre accesoriul de tăiere şi un cablu
sub tensiune poate pune sub tensiune părţile
metalice expuse ale maşinii, provocând şocuri
electrice utilizatorului.
4. Purtaţi o cască dură (cască de protecţie),
ochelari de protecţie şi/sau o mască de protec-
ţie. Ochelarii obişnuiţi sau ochelarii de soare
NU sunt ochelari de protecţie. De asemenea,
se recomandă insistent să purtaţi o mască de
protecţie contra prafului şi mănuşi de protecţie
groase.
5. Asiguraţi-vă că scula este xată înainte de
utilizare.
6. În condiţii de utilizare normală, maşina este
concepută să producă vibraţii. Şuruburile
se pot slăbi uşor, cauzând o defecţiune sau
un accident. Vericaţi cu atenţie strângerea
şuruburilor înainte de utilizare.
7. În condiţii de temperatură scăzută sau dacă
maşina nu a fost utilizată o perioadă mai
îndelungată, lăsaţi maşina să se încălzească
un timp prin acţionarea ei în gol. Aceasta
va facilita lubrierea. Operaţia de percu-
ţie este dicilă, fără o încălzire prealabilă
corespunzătoare.
8. Păstraţi-vă echilibrul.
Asiguraţi-vă că nu se aă nimeni dedesubt
atunci când folosiţi maşina la înălţime.
9. Ţineţi maşina ferm cu ambele mâini.
10. Ţineţi mâinile la distanţă de piesele în mişcare.
11. Nu lăsaţi maşina în funcţiune. Folosiţi maşina
numai când o ţineţi cu mâinile.
12. Nu îndreptaţi maşina către nicio persoană din
jur în timpul utilizării. Scula poate  aruncată
din maşină şi poate provoca vătămări corpo-
rale grave.
13. Nu atingeţi scula sau piesele din apropierea
sculei imediat după executarea lucrării; aces-
tea pot  extrem de erbinţi şi pot provoca
arsuri ale pielii.
14. Nu acţionaţi maşina în gol în mod inutil.
15. Unele materiale conţin substanţe chimice care
pot  toxice. Aveţi grijă să nu inhalaţi praful şi
evitaţi contactul cu pielea. Respectaţi instrucţi-
unile de siguranţă ale furnizorului.
PĂSTRAŢI ACESTE
INSTRUCŢIUNI.
AVERTIZARE: NU permiteţi comodităţii
şi familiarizării cu produsul (obţinute prin
utilizare repetată) să înlocuiască respecta-
rea strictă a normelor de securitate pentru
acest produs.
FOLOSIREA INCORECTĂ sau nerespec-
tarea normelor de securitate din acest
manual de instrucţiuni poate provoca vătă-
mări corporale grave.
DESCRIERE
FUNCŢIONALĂ
ATENŢIE:
• Asiguraţi-vă că aţi oprit maşina şi că aţi debran-
şat-o de la reţea înainte de a o regla sau de a
verica starea sa de funcţionare.
Acţionarea întrerupătorului
► Fig.1: 1. Declanşator întrerupător
ATENŢIE:
• Înainte de a branşa maşina la reţea, vericaţi
dacă trăgaciul întrerupătorului funcţionează
corect şi dacă revine la poziţia "OFF" (oprit)
atunci când este eliberat.
Pentru a porni maşina, apăsaţi pur şi simplu butonul
declanşator. Eliberaţi butonul declanşator pentru a opri
maşina.
Schimbarea vitezei
► Fig.2: 1. Rondelă de reglare
Numărul de lovituri pe minut poate  reglat prin simpla
rotire a rondelei de reglare. Acest lucru este posibil
chiar şi în timpul funcţionării maşinii. Rondela este mar-
cată cu 1 (viteza minimă) până la 6 (viteza maximă).
Consultaţi tabelul de mai jos pentru relaţia dintre nume-
rele de pe rondela de reglare şi numărul de lovituri pe
minut.
Număr pe rondela de reglare Lovituri pe minut
6 3.500
5 3.200
4 2.900
3 2.600
2 2.300
1 2.000
ATENŢIE:
• Rondela de reglare a vitezei poate  rotită
numai până la poziţia 6 şi înapoi la poziţia 1. Nu
forţaţi rondela peste poziţiile 6 sau 1, deoarece
funcţia de reglare a vitezei se poate defecta.
MONTARE
ATENŢIE:
• Asiguraţi-vă că aţi oprit maşina şi că aţi deco-
nectat-o de la reţea înainte de a efectua vreo
intervenţie asupra maşinii.

14 ROMÂNĂ
Instalarea sau demontarea capului
de înşurubare (bit)
► Fig.3: 1. Cap de înşurubat 2. Manşonul mandrinei
Curăţaţi coada sculei înainte de a o instala.
Introduceţi burghiul în maşină. Rotiţi burghiul şi împin-
geţi-l până când se cuplează.
Dacă burghiul nu poate  împins înăuntru, scoateţi bur-
ghiul. Trageţi în jos manşonul mandrinei de câteva ori.
Apoi reintroduceţi burghiul. Rotiţi burghiul şi împingeţi-l
până când se cuplează.
După instalare, asiguraţi-vă întotdeauna că burghiul
este xat ferm încercând să-l trageţi afară.
Pentru a demonta burghiul, trageţi manşonul mandrinei
complet în jos şi extrageţi burghiul.
► Fig.4: 1. Cap de înşurubat 2. Manşonul mandrinei
Unghiul sculei
► Fig.5: 1. Inel de schimbare
Scula poate  xată la 12 unghiuri de atac diferite.
Pentru a schimba unghiul sculei, glisaţi inelul de schim-
bare înainte, apoi rotiţi inelul de schimbare pentru a
schimba unghiul sculei. La unghiul dorit, glisaţi inelul de
schimbare înapoi în poziţia iniţială. Scula va  xată în
poziţia respectivă.
FUNCŢIONARE
► Fig.6: 1. Daltă lată 2. Placă ceramică
Poziţionaţi scula în punctul de spargere, apoi acţionaţi
butonul declanşator. Aplicaţi o uşoară presiune asupra
maşinii astfel încât maşina să nu salte necontrolată.
Presarea cu putere a maşinii nu va spori ecienţa
acesteia.
NOTĂ:
• Când îndepărtaţi plăci ceramice cu o daltă lată,
aplicaţi dalta în partea inferioară a plăcilor cera-
mice, după cum se vede în gură. Dacă acţio-
naţi maşina cu dalta aplicată pe faţa superioară
a plăcilor ceramice, durata de exploatare a dălţii
se va reduce.
ÎNTREŢINERE
ATENŢIE:
• Asiguraţi-vă că aţi oprit maşina şi că aţi debran-
şat-o de la reţea înainte de a efectua operaţiuni
de vericare sau întreţinere.
• Nu utilizaţi niciodată gazolină, benzină, diluant,
alcool sau alte substanţe asemănătoare. În caz
contrar, pot rezulta decolorări, deformări sau
suri.
Pentru a menţine SIGURANŢA şi FIABILITATEA maşi-
nii, reparaţiile, schimbarea şi vericarea periilor de
carbon, precum şi orice alte operaţiuni de întreţinere
sau reglare trebuie să e efectuate numai la Centrele
de service autorizat Makita, folosindu-se piese de
schimb Makita.
ACCESORII OPŢIONALE
ATENŢIE:
• Folosiţi accesoriile sau piesele auxiliare reco-
mandate pentru maşina dumneavoastră în
acest manual. Utilizarea oricăror alte accesorii
sau piese auxiliare poate cauza vătămări.
Folosiţi accesoriile pentru operaţiunea pentru
care au fost concepute.
Dacă aveţi nevoie de asistenţă sau de mai multe detalii
referitoare la aceste accesorii, adresaţi-vă centrului
local de service Makita.
• Daltă şpiţ
• Daltă îngustă
• Daltă lată
• Ochelari de protecţie
NOTĂ: Unele articole din listă pot  incluse ca acce-
sorii standard în ambalajul de scule. Acestea pot
diferi în funcţie de ţară.

15 DEUTSCH
DEUTSCH (Original-Anleitung)
TECHNISCHE DATEN
Modell HK0500
Schläge pro Minute (min-1)2.000 - 3.500
Gesamtlänge 468 mm
Netto-Gewicht 3,2 kg
Sicherheitsklasse II
• Aufgrund der laufenden Forschung und Entwicklung unterliegen die hier aufgeführten technischen Daten
Veränderungen ohne Hinweis
• Die technischen Daten können für verschiedene Länder unterschiedlich sein.
• Gewicht entsprechend der EPTA-Vorgehensweise 01/2003
Verwendungszweck
Das Werkzeug wurde für Meißelarbeiten in Beton,
Ziegel und Stein sowie mit dem entsprechenden
Zubehör für Antrieb und Verdichtung entwickelt.
Speisung
Das Werkzeug darf nur an eine entsprechende Quelle
mit der gleichen Spannung angeschlossen werden, wie
sie auf dem Typenschild aufgeführt wird, und es kann
nur mit Einphasen-Wechselstrom arbeiten. Es besitzt
in Übereinstimmung mit den europäischen Normen
eine Zweifach-Isolierung, aufgrund dessen kann es aus
Steckdosen ohne Erdungsleiter gespeist werden.
Geräusch
Die typischen A-bewerteten Geräuschpegel, bestimmt
gemäß EN60745:
Schalldruckpegel (LpA): 83 dB (A)
Schallleistungspegel (LWA): 94 dB (A)
Abweichung (K): 3 dB (A)
HINWEIS:
Der (Die) angegebene(n)
Schallemissionswert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können) für den
Vergleich zwischen Werkzeugen herangezogen werden.
HINWEIS: Der (Die) angegebene(n)
Schallemissionswert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet werden.
WARNUNG: Einen Gehörschutz tragen.
WARNUNG: Die Schallemission während der
tatsächlichen Benutzung des Elektrowerkzeugs kann
je nach der Benutzungsweise des Werkzeugs, und
speziell je nach der Art des bearbeiteten Werkstücks,
von dem (den) angegebenen Wert(en) abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des Benutzers
anhand einer Schätzung des Gefährdungsgrads unter
den tatsächlichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus, wie
z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs
zusätzlich zur Betriebszeit).
Schwingung
Schwingungsgesamtwerte (Vektorsumme dreier
Achsen) nach EN60745:
Arbeitsmodus: Meißeln
Schwingungsbelastung (ah,CHeq): 9,5 m/s2
Abweichung (K): 1,5 m/s2
HINWEIS: Der (Die) angegebene(n)
Vibrationsgesamtwert(e) wurde(n) im Einklang mit der
Standardprüfmethode gemessen und kann (können)
für den Vergleich zwischen Werkzeugen herangezo-
gen werden.
HINWEIS: Der (Die) angegebene(n)
Vibrationsgesamtwert(e) kann (können) auch für eine
Vorbewertung des Gefährdungsgrads verwendet
werden.
WARNUNG: Die Vibrationsemission
während der tatsächlichen Benutzung
des Elektrowerkzeugs kann je nach der
Benutzungsweise des Werkzeugs, und speziell
je nach der Art des bearbeiteten Werkstücks,
von dem (den) angegebenen Emissionswert(en)
abweichen.
WARNUNG: Identizieren Sie
Sicherheitsmaßnahmen zum Schutz des
Benutzers anhand einer Schätzung des
Gefährdungsgrads unter den tatsäch-
lichen Benutzungsbedingungen (unter
Berücksichtigung aller Phasen des Arbeitszyklus,
wie z. B. Ausschalt- und Leerlaufzeiten des
Werkzeugs zusätzlich zur Betriebszeit).
EG-Konformitätserklärung
Nur für europäische Länder
Die EG-Konformitätserklärung ist als Anhang A in dieser
Bedienungsanleitung enthalten.
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitswarnungen
und -anweisungen sorgfältig durch. Werden die
Warnungen und Anweisungen ignoriert, besteht die
Gefahr eines Stromschlags, Brands und/oder schweren
Verletzungen.
Bewahren Sie alle Warnhinweise und
Anweisungen zur späteren Referenz gut
auf.

16 DEUTSCH
SICHERHEITSHINWEISE FÜR DAS
SCHLAGBOHREN
1. Tragen Sie einen Gehörschutz. Wenn Sie Lärm
ausgesetzt sind, können Sie einen Hörverlust
erleiden.
2. Verwenden Sie die mit dem Werkzeug geliefer-
ten Zusatzgriffe. Ein Verlust der Kontrolle über
das Werkzeug kann zu Verletzungen führen.
3. Halten Sie das Elektrowerkzeug an den isolier-
ten Griffächen, wenn Sie unter Bedingungen
arbeiten, bei denen das Schneidwerkzeug
verborgene Verkabelung oder das eigene
Kabel berühren kann. Bei Kontakt des
Schneidwerkzeugs mit einem stromführenden
Kabel wird der Strom an die Metallteile des
Elektrowerkzeugs und dadurch an den Bediener
weitergeleitet, und der Bediener erleidet einen
Stromschlag.
4. Tragen Sie einen Sicherheitshelm,
Sicherheitsgläser und/oder Gesichtsschutz.
Bei gewöhnlichen Brillen und Sonnenbrillen
handelt es sich NICHT um Sicherheitsgläser.
Auch das Tragen dick gefütterter Handschuhe
und einer Staubmaske wird empfohlen.
5. Überprüfen Sie vor der Inbetriebnahme, ob der
Einsatz fest sitzt.
6. Unter normalen Betriebsbedingungen erzeugt
das Werkzeug Vibrationen. Hierdurch kön-
nen sich Schrauben lösen, was zu Aus- und
Unfällen führen kann. Überprüfen Sie vor der
Arbeit sorgsam den Sitz der Schrauben.
7. Bei kaltem Wetter oder wenn das Werkzeug
längere Zeit nicht benutzt wurde, lassen Sie
das Gerät eine Zeit lang ohne Last warm
laufen. Hierdurch wird die Schmierung gelo-
ckert. Ohne ordentliches Aufwärmen ist der
Schlagbetrieb schwierig.
8. Achten Sie darauf, dass Sie immer einen fes-
ten Stand haben.
Wenn Sie in der Höhe arbeiten, achten Sie dar-
auf, dass sich unter Ihnen niemand aufhält.
9.
Halten Sie das Werkzeug mit beiden Händen fest.
10. Halten Sie Ihre Hände von beweglichen Teilen fern.
11. Lassen Sie das Werkzeug nicht unbeaufsich-
tigt laufen. Arbeiten Sie nur mit ihm, wenn Sie
es in der Hand halten.
12. Zeigen Sie mit dem Werkzeug während
des Betriebs nicht auf Personen in Ihrer
Umgebung. Der Einsatz könnte sich lösen und
zu schweren Verletzungen führen.
13. Berühren Sie kurz nach dem Betrieb nicht
den Einsatz oder ihm nahe liegende Teile.
Diese können extrem heiß sein und zu
Verbrennungen führen.
14. Lassen Sie das Werkzeug nicht unnötig ohne
Last laufen.
15. Manche Materialien enthalten Chemikalien, die
giftig sein können. Geben Sie Acht, dass Sie
diese nicht einatmen oder berühren. Lesen Sie
die Material-Sicherheitsblätter des Lieferers.
BEWAHREN SIE DIESE
ANWEISUNGEN AUF.
WARNUNG: Lassen Sie sich NIE durch
Bequemlichkeit oder (aus fortwähren-
dem Gebrauch gewonnener) Vertrautheit
mit dem Werkzeug dazu verleiten, die
Sicherheitsregeln für das Werkzeug zu mis-
sachten.
Bei MISSBRÄUCHLICHER Verwendung des
Werkzeugs oder Missachtung der in diesem
Handbuch enthaltenen Sicherheitshinweise
kann es zu schweren Verletzungen
kommen.
FUNKTIONSBESCHREIBUNG
VORSICHT:
• Überzeugen Sie sich immer vor dem Einstellen
des Werkzeugs oder der Kontrolle seiner
Funktion, dass es abgeschaltet und der Stecker
aus der Dose gezogen ist.
Einschalten
► Abb.1: 1. Griffschalter
VORSICHT:
• Achten Sie vor dem Einstecken des
Netzsteckers des Werkzeugs in die Steckdose
darauf, dass sich der Ein/Aus-Schalter korrekt
bedienen lässt und beim Loslassen in die
Position "OFF" (AUS) zurückkehrt.
Betätigen Sie zum Starten des Werkzeugs einfach den
Auslöseschalter. Lassen Sie zum Ausschalten des
Werkzeugs den Auslöseschalter los.
Drehzahländerung
► Abb.2: 1. Stellrad
Die Schläge pro Minute können einfach durch Drehen
am Einstellrad geändert werden. Dies ist auch bei
laufendem Werkzeug möglich. Das Einstellrad ist
mit 1 (langsamste Geschwindigkeit) bis 6 (volle
Geschwindigkeit) beschriftet.
In der folgenden Tabelle ist die Beziehung zwischen der
Zahleneinstellung am Einstellrad und den Schlägen pro
Minute angegeben.
Zahl am Einstellrad Schläge pro Minute
6 3.500
5 3.200
4 2.900
3 2.600
2 2.300
1 2.000
VORSICHT:
• Das Geschwindigkeitsstellrad lässt sich nur bis
6 und zurück auf 1 drehen. Wird es gewaltsam
über 6 oder 1 hinaus gedreht, lässt sich die
Geschwindigkeit möglicherweise nicht mehr
einstellen.

17 DEUTSCH
MONTAGE
VORSICHT:
• Ehe Sie am Werkzeug irgendwelche Arbeiten
beginnen, überzeugen Sie sich immer vorher,
dass es abgeschaltet und der Stecker aus der
Dose gezogen ist.
Montage und Demontage des
Einsatzes
► Abb.3: 1. Einsatz 2. Werkzeugverriegelung
Reinigen Sie den Aufnahmeschaft vor der Montage des
Einsatzes.
Montieren Sie den Einsatz am Werkzeug. Drehen Sie
den Einsatz und drücken Sie ihn hinein, bis er einrastet.
Wenn der Einsatz nicht hineingedrückt werden kann,
entfernen Sie ihn. Ziehen Sie die Werkzeugverriegelung
einige Male nach unten. Montieren Sie dann den
Einsatz erneut. Drehen Sie den Einsatz und drücken
Sie ihn hinein, bis er einrastet.
Überprüfen Sie nach der Montage stets, ob der
Einsatz einwandfrei sitzt, indem Sie versuchen, ihn
herausziehen.
Ziehen Sie die Werkzeugverriegelung zum Entfernen
des Einsatzes ganz nach unten, und ziehen Sie den
Einsatz heraus.
► Abb.4: 1. Einsatz 2. Werkzeugverriegelung
Einsatzwinkel
► Abb.5: 1. Wechselring
Der Einsatz kann in 12 verschiedenen Winkeln festge-
stellt werden. Um den Einsatzwinkel zu ändern, schie-
ben Sie den Wechselring nach vorn und drehen ihn
dann, wodurch der der Winkel geändert wird. Schieben
Sie im gewünschten Winkel den Wechselring zurück
in die Ausgangsposition. Der Einsatz wird in seiner
Position gesichert.
ARBEIT
► Abb.6: 1. Verzunderungsmeißel 2. Fliese
Setzen Sie den Einsatz auf die gewünschte Position
für das Splittern, und betätigen Sie dann den
Auslöseschalter. Üben Sie leichten Druck auf das
Werkzeug aus, so dass es nicht unkontrolliert her-
umspringt. Ein stärkerer Druck auf das Werkzeug
erhöht nicht dessen Wirkungsgrad.
HINWEIS:
• Beim Entfernen von Fliesen mit einem
Verzunderungsmeißel setzen Sie den Meißel
unten an den Fliesen an, wie in der Abbildung
gezeigt. Wenn Sie das Werkzeug mit dem
Meißel auf der Oberäche der Fliesen verwen-
den, verkürzt sich die Lebenszeit des Meißels.
WARTUNG
VORSICHT:
• Bevor Sie mit der Kontrolle oder Wartung des
Werkzeugs beginnen, überzeugen Sie sich
immer, dass es ausgeschaltet und der Stecker
aus der Steckdose herausgezogen ist.
• Verwenden Sie zum Reinigen niemals
Kraftstoffe, Benzin, Verdünnern, Alkohol
oder ähnliches. Dies kann zu Verfärbungen,
Verformungen oder Rissen führen.
Zur Aufrechterhaltung der SICHERHEIT und
ZUVERLÄSSIGKEIT des Produkts müssen die
Reparaturen, die Kontrolle und der Wechsel der Kohlen
sowie alle Wartungen und Einstellungen von den auto-
risierten Servicestellen der Firma Makita und unter
Verwendung der Ersatzteile von Makita durchgeführt
werden.
SONDERZUBEHÖR
VORSICHT:
• Für Ihr Werkzeug Makita, das in dieser
Anleitung beschrieben ist, empfehlen wir fol-
gende Zubehörteile und Aufsätze zu verwen-
den. Bei der Verwendung anderer Zubehörteile
oder Aufsätze kann die Verletzungsgefahr
für Personen drohen. Die Zubehörteile und
Aufsätze dürfen nur für ihre festgelegten
Zwecke verwendet werden.
Wenn Sie nähere Informationen bezüglich dieses
Zubehörs benötigen, wenden Sie sich bitte an Ihre
örtliche Servicestelle der Firma Makita.
• Punkthammer
• Kaltmeißel
• Verzunderungsmeißel
• Schutzbrille
HINWEIS: Manche Teile in der Liste können als
Standardzubehör im Werkzeugsatz enthalten sein.
Sie können von Land zu Land unterschiedlich sein.

18 MAGYAR
MAGYAR (Eredeti utasítások)
RÉSZLETES LEÍRÁS
Modell HK0500
Lökés percenként (min-1)2000 - 3500
Teljes hossz 468 mm
Tiszta tömeg 3,2 kg
Biztonsági osztály II
• Folyamatos kutató- és fejlesztőprogramunk eredményeként az itt felsorolt tulajdonságok gyelmeztetés nélkül
megváltozhatnak.
• A tulajdonságok országról országra különbözhetnek.
• Súly, az EPTA 01/2003 eljárás szerint
Rendeltetésszerű használat
A szerszám vésési munkák végzésére használható
beton, tégla és kő esetében, valamint vájásra és tömö-
rítésre a megfelelő szerszámokkal.
Tápegység
A szerszám csak a névtáblán feltüntetett feszültségű,
egyfázisú váltakozófeszültségű hálózathoz csatlakoz-
tatható. A szerszám az európai szabványok szerinti
kettős szigeteléssel van ellátva, így táplálható földelő-
vezeték nélküli csatlakozóaljzatból is.
Zaj
A tipikus A-súlyozású zajszint, a EN60745 szerint
meghatározva:
Hangnyomásszint (LpA): 83 dB (A)
Hangteljesítményszint (LWA): 94 dB (A)
Tűrés (K): 3 dB (A)
MEGJEGYZÉS: A zajkibocsátás értéke a szabványos
vizsgálati eljárásnak megfelelően lett mérve, és segít-
ségével az elektromos kéziszerszámok összehason-
líthatók egymással.
MEGJEGYZÉS: A zajkibocsátás értékének segítsé-
gével előzetesen megbecsülhető a rezgésnek való
kitettség mértéke.
FIGYELMEZTETÉS: Viseljen fülvédőt!
FIGYELMEZTETÉS: A szerszám zajkibocsá-
tása egy adott alkalmazásnál eltérhet a megadott
értéktől a használat módjától, különösen a feldol-
gozott munkadarab fajtájától függően.
FIGYELMEZTETÉS: Határozza meg a kez-
elő védelmét szolgáló munkavédelmi lépéseket,
melyek az adott munkafeltételek melletti vibrációs
hatás becsült mértékén alapulnak (gyelembe
véve a munkaciklus elemeit, mint például a gép
leállításának és üresjáratának mennyiségét az
elindítások száma mellett).
Vibráció
A vibráció teljes értéke (háromtengelyű vektorösszeg)
EN60745 szerint meghatározva:
Működési mód: vésés
Rezgéskibocsátás (ah,CHeq): 9,5 m/s2
Tűrés (K): 1,5 m/s2
MEGJEGYZÉS: A rezgés teljes értéke a szabványos
vizsgálati eljárásnak megfelelően lett mérve, és segít-
ségével az elektromos kéziszerszámok összehason-
líthatók egymással.
MEGJEGYZÉS: A rezgés teljes értékének segítsé-
gével előzetesen megbecsülhető a rezgésnek való
kitettség mértéke.
FIGYELMEZTETÉS: A szerszám rezgéskibo-
csátása egy adott alkalmazásnál eltérhet a meg-
adott értéktől a használat módjától, különösen a
feldolgozott munkadarab fajtájától függően.
FIGYELMEZTETÉS: Határozza meg a kez-
elő védelmét szolgáló munkavédelmi lépéseket,
melyek az adott munkafeltételek melletti vibrációs
hatás becsült mértékén alapulnak (gyelembe
véve a munkaciklus elemeit, mint például a gép
leállításának és üresjáratának mennyiségét az
elindítások száma mellett).
EK Megfelelőségi nyilatkozat
Csak európai országokra vonatkozóan
Az EK-megfelelőségi nyilatkozat az útmutató „A” mel-
lékletében található.
A szerszámgépekre vonatkozó
általános biztonsági gyelmeztetések
FIGYELEM Olvassa el az összes biztonsági
gyelmeztetést és utasítást. Ha nem tartja be a gyel-
meztetéseket és utasításokat, akkor áramütést, tüzet
és/vagy súlyos sérülést okozhat.
Őrizzen meg minden gyelmeztetést
és utasítást a későbbi tájékozódás
érdekében.
BIZTONSÁGI FIGYELMEZTETÉSEK
A KALAPÁCSRA VONATKOZÓAN
1. Viseljen fülvédőt. A zajártalom halláskárosodást
okozhat.
2. Ha a szerszámhoz mellékelték, használja a
kisegítő fogantyú(ka)t. Az irányítás elvesztése
személyi sérüléshez vezethet.

19 MAGYAR
3. A szerszámot a szigetelő fogófelületeinél fogja
olyan műveletek végzésekor, amikor fennáll a
veszélye, hogy a vágóeszköz rejtett vezetékkel
vagy a szerszám tápkábelével érintkezhet. A
vágószerszám "élő" vezetékkel való érintkezése-
kor a szerszám fém alkatrészi is ˇélővé“ válhatnak,
és a kezelőt áramütés.
4. Viseljen védősisakot, védőszemüveget és/
vagy arcvédőt. A normál szemüvegek vagy
a napszemüvegek NEM védőszemüvegek.
Emellett különösen javasolt porvédő maszk és
vastag kesztyű használata is.
5. A használat megkezdése előtt ellenőrizze,
hogy a vésőszerszám rögzítve van.
6. A szerszám úgy lett tervezve, hogy normál
működés rezegésbe jön. A csavarok köny-
nyen meglazulhatnak, meghibásodást, vagy
balesetet okozva. A használat előtt gondosan
ellenőrizze a csavarok szorosságát.
7. Hideg időben, vagy ha hosszabb ideig nem
használta, hagyja, hogy a szerszám bemele-
gedjen, terhelés nélkül működtetve azt. Ezáltal
felenged a kenőanyag. A megfelelő bemelegí-
tés nélkül a vésési művelet nehézkes.
8. Mindig bizonyosodjon meg arról hogy szilár-
dan áll.
Bizonyosodjon meg arról hogy senki sincs lent
amikor a szerszámot magas helyen használja.
9. Szilárdan tartsa a szerszámot mindkét kezével.
10. Tartsa távol a kezeit a mozgó alkatrészektől.
11. Ne hagyja a szerszámot bekapcsolva. Csak
kézben tartva használja a szerszámot.
12. Ne fordítsa a szerszámot a munkaterületen
tartózkodó személyek felé működés közben. A
vésőszerszám kirepülhet és valakit súlyosan
megsebesíthet.
13. Ne érjen a vésőszerszámhoz vagy az alkatré-
szekhez közvetlenül a munkavégzést köve-
tően; azok rendkívül forrók lehetnek és megé-
gethetik a bőrét.
14. Ne működtesse a szerszámot terhelés nélkül
fölöslegesen.
15. Némelyik anyag mérgező vegyületet tartalmaz-
hat. Gondoskodjon a por belélegzése elleni és
érintés elleni védelemről. Kövesse az anyag
szállítójának biztonsági utasításait.
ŐRIZZE MEG EZEKET AZ
UTASÍTÁSOKAT.
FIGYELMEZTETÉS: NE HAGYJA, hogy
(a termék többszöri használatából eredő)
kényelem és megszokás váltsa fel a termék
biztonsági előírásainak szigorú betartását.
A HELYTELEN HASZNÁLAT és a használati
útmutatóban szereplő biztonsági előírások
megszegése súlyos személyi sérülésekhez
vezethet.
MŰKÖDÉSI LEÍRÁS
VIGYÁZAT:
• Mindig bizonyosodjon meg a szerszám kikap-
csolt és a hálózathoz nem csatlakoztatott álla-
potáról mielőtt ellenőrzi vagy beállítja azt.
A kapcsoló használata
► Ábra1: 1. Kioldókapcsoló
VIGYÁZAT:
• A szerszám hálózatra csatlakoztatása előtt min-
dig ellenőrizze hogy a kapcsoló kioldógombja
megfelelően mozog és visszatér a kikapcsolt
(OFF) állapotba elengedése után.
A szerszám bekapcsolásához egyszerűen húzza meg
a kioldókapcsolót. Engedje fel a kioldókapcsolót a
leállításhoz.
Sebességváltás
► Ábra2: 1. Szabályozótárcsa
A percenkénti lökésszám a szabályozótárcsa elforgatá-
sával állítható. Ez akár a szerszám működése közben is
elvégezhető. A tárcsán 1 (legalacsonyabb sebesség) és
6 (legmagasabb sebesség) között vannak jelölések.
Tájékozódjon az alábbi táblázatból a szabályozótárcsán
beállított szám és a percenkénti lökésszám közötti
összefüggésről.
Szám a szabályozótárcsán Lökés percenként
6 3500
5 3200
4 2900
3 2600
2 2300
1 2000
VIGYÁZAT:
• A sebességszabályozó tárcsa csak a 6 szá-
mig fordítható el, visszafelé pedig az 1-ig. Ne
erőltesse azt a 6 vagy 1 jelzéseken túl, mert a
sebességszabályozó funkció nem fog tovább
működni.
ÖSSZESZERELÉS
VIGYÁZAT:
• Mindig bizonyosodjon meg a szerszám kikap-
csolt és a hálózathoz nem csatlakoztatott álla-
potáról mielőtt bármilyen munkálatot végezne
rajta.

20 MAGYAR
A vésőszerszám berakása vagy
eltávolítása
► Ábra3: 1. Betét 2. Tokmányfedél
Tisztítsa meg a vésőszerszám szárát mielőtt felszereli a
vésőszerszámot.
Helyezze a vésőszerszámot a gépbe. Fordítsa el a
vésőszerszámot és nyomja be amíg nem rögzül.
Ha a vésőszerszám nem nyomható be, akkor vegye ki
azt. Húzza le a tokmány fedelét néhányszor. Ezután
helyezze be ismét a vésőszerszámot. Fordítsa el a
vésőszerszámot és nyomja be amíg nem rögzül.
A behelyezés után mindig ellenőrizze, hogy a vésőszerszám
biztosan a helyén van úgy, hogy megpróbálja azt kihúzni.
A szerszám eltávolításához húzza le teljesen a tokmány
fedelét, és húzza ki a szerszámot.
► Ábra4: 1. Betét 2. Tokmányfedél
A vésőszerszám szöge
► Ábra5: 1. Váltógyűrű
A szerszám 12 különböző szögben rögzíthető. A szerszám szö-
gének megváltoztatásához csúsztassa előre a váltógyűrűt, majd
fordítsa el a váltógyűrűt a vésőszerszám szögének módosításá-
hoz. A kívánt szögnél csúsztassa vissza a váltógyűrűt az eredeti
helyzetébe. A vésőszerszám rögzítve lesz a helyén.
ÜZEMELTETÉS
► Ábra6: 1. Kaparóvéső 2. Csempe
Állítsa a vésőszerszámot a vésni kívánt helyre és húzza
meg a kioldókapcsolót. Fejtsen ki enyhe nyomást a
szerszámra úgy, hogy a szerszám ne pattogjon körbe
ellenőrizetlenül. Ha nagyon erősen nyomja a szerszá-
mot, azzal nem növeli a hatásfokát.
MEGJEGYZÉS:
• Csempék eltávolításakor a kaparóvéső segít-
ségével, helyezze a vésőt a csempe aljára,
az ábrán látható módon. Ha úgy dolgozik a
szerszámmal, hogy a vésőt a csempék felső
széléhez helyezi, akkor megrövidül a véső
élettartama.
KARBANTARTÁS
VIGYÁZAT:
• Mindig bizonyosodjék meg arról hogy a szer-
szám kikapcsolt és a hálózatra nem csatlakozta-
tott állapotban van mielőtt a vizsgálatához vagy
karbantartásához kezdene.
• Soha ne használjon gázolajt, benzint, higítót,
alkoholt vagy hasonló anyagokat. Ezek elszine-
ződést, alakvesztést vagy repedést okozhatnak.
A termék BIZTONSÁGÁNAK és
MEGBÍZHATÓSÁGÁNAK fenntartásához, a javításokat,
a szénkefék ellenőrzését és cseréjét, bármilyen egyéb
karbantartást vagy beszabályozást a Makita Autorizált
Szervizközpontoknak kell végrehajtaniuk, mindig Makita
pótalkatrászek használatával.
OPCIONÁLIS
KIEGÉSZÍTŐK
VIGYÁZAT:
• Ezek a tartozékok vagy kellékek ajánlottak az
Önnek ebben a kézikönyvben leírt Makita szer-
számához. Bármely más tartozék vagy kellék
használata személyes veszélyt vagy sérülést
jelenthet. A tartozékot vagy kelléket használja
csupán annak kifejezett rendeltetésére.
Ha bármilyen segítségre vagy további információkra
van szüksége ezekkel a tartozékokkal kapcsolatban,
keresse fel a helyi Makita Szervizközpontot.
• Fúrórúd
• Bontóvéső
• Kaparóvéső
• Védőszemüveg
MEGJEGYZÉS: A listán felsorolt néhány kiegészítő
megtalálható az eszköz csomagolásában standard
kiegészítőként. Ezek országonként eltérőek lehetnek.
