Makita 9911J User manual

GB Belt Sander Instruction Manual
F Ponceuse à bande Manuel d’instructions
D Bandschleifer Betriebsanleitung
I Levigatrice a nastro Istruzioni per l’uso
NL Bandschuurmachine Gebruiksaanwijzing
E Lijadora de banda Manual de instrucciones
P Lixadeira de rolos Manual de instruções
DK Båndpudser Brugsanvisning
S Bandslipmaskin Bruksanvisning
N Båndslipemaskin Bruksanvisning
FIN Nauhahiomakone Käyttöohje
GR Λειαντήρας ζώνης Οδηγίες χρήσεως
9910
9911

2
1
2
3
5
4
7
6
89
12
34
56
78

3
10 11
13
12
910
11

4
ENGLISH Explanation of general view
1Lever
2 Steel plate
3 Adjusting screw
4 Dust bag
5 Dust spout
6 Lock button
7 Switch trigger
8 Speed adjusting dial
9 Clamps
10 Limit mark
11 Belt cover
12 Screwdriver
13 Brush holder cap
SPECIFICATIONS
Model 9910 9911
Belt size .......................................................................................76mmx457mm 76mmx457mm
Belt speed ....................................................................................270m/min. 75m–270m/min.
Overall length ..............................................................................262mm 262mm
Net weight ....................................................................................2.6kg 2.6kg
• Due to our continuing program of research and devel-
opment, the specifications herein are subject to change
without notice.
• Note: Specifications may differ from country to country.
Power supply
The tool should be connected only to a power supply of
the same voltage as indicated on the nameplate, and can
only be operated on single-phase AC supply. They are
double-insulated in accordance with European Standard
and can, therefore, also be used from sockets without
earth wire.
Safety hints
For your own safety, please refer to enclosed safety
instructions.
SPECIFIC SAFETY RULES GEB015-1
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to belt sander safety rules. If you use this tool
unsafely or incorrectly, you can suffer serious per-
sonal injury.
1. Hold power tools by insulated gripping surfaces
when performing an operation where the cutting
tool may contact hidden wiring or its own cord.
Contact with a “live” wire will make exposed metal
parts of the tool “live” and shock the operator.
2. Ventilate your work area adequately when you
perform sanding operations.
3. Some material contains chemicals which may be
toxic. Take caution to prevent working dust inha-
lation and skin contact. Follow material supplier
safety data.
4. Always use the correct dust mask/respirator for
the material and application you are working
with.
5. Always use safety glasses or goggles. Ordinary
eye or sun glasses are NOT safety glasses.
6. Hold the tool firmly with both hands.
7. Make sure the belt is not contacting the work8
piece before the switch is turned on.
8. Keep hands away from rotating parts.
9. Do not leave the tool running. Operate the tool
only when hand-held.
10. This tool has not been waterproofed, so do not
use water on the workpiece surface.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
OPERATING INSTRUCTIONS
Installing or removing abrasive belt (Fig.1)
Important:
Always be sure that the tool is switched off and
unplugged before installing or removing the belt.
Pull the lever all the way out and install the belt over the
rollers, then return the lever to the original position.
CAUTION:
When installing the belt, make sure that the direction of
the arrow on the back of the belt corresponds to the one
on the tool itself. (Fig.2)
Adjusting belt tracking (Fig.3)
Switch on the tool and make sure that the belt is aligned
properly. If the edge of the belt extends beyond the edge
of the steel plate or the edge of the belt retracts more
than 8mm away from the edge of the steel plate, use the
adjusting screw to adjust the belt tracking.
Dust bag (Fig.4)
Attach the dust bag onto the dust spout. The dust spout
is tapered. When attaching the dust bag, push it onto the
dust spout firmly as far as it will go to prevent it from com-
ing off during operation. For the best results, empty the
dust bag when it becomes about half full, tapping it lightly
to remove as much dust as possible.
Switch action (Fig.5)
CAUTION:
• Before plugging in the tool, always check to see that
the switch trigger actuates properly and returns to the
“OFF” position when released.
• The tool should not be in contact with the workpiece
surface when you turn the tool on or off. Otherwise a
poor sanding finish or damage of the belt may result.
To start the tool, simply pull the trigger. Release the trig-
ger to stop. For continuous operation, pull the trigger and
then push in the lock button. To stop the tool from the
locked position, pull the trigger fully, then release it.

5
Sanding operation (Fig.6)
CAUTION:
When sanding drywalls, connect the tool Makita vacuum
cleaner.
Hold the tool firmly with both hands. Turn the tool on and
wait until it attains full speed. Then gently place the tool
on the workpiece surface. Keep the belt flush with the
workpiece at all times and move the tool back and forth.
Never force the tool. The weight of the tool applies ade-
quate pressure. Excessive pressure may cause stalling,
overheating of the motor, burning of the workpiece and
possible kickback.
Speed adjusting dial (Fig.7)
For 9911 only
The belt speed can be infinitely adjusted between 75m
and 270m per minute by turning the speed adjusting dial
to a given number setting from 1 to 6. Higher speed is
obtained when the dial is turned in the direction of num-
ber 6; lower speed is obtained when it is turned in the
direction of number 1. Select the proper speed for the
workpiece to be sanded.
CAUTION:
The speed adjusting dial can be turned only as far as 6
and back to 1. Do not force it past 6 or 1, or the speed
adjusting function may no longer work.
Clamps (optional accessory) (Fig.8)
This tool can be operated in the inverted position. To do so, secure the tool to a stable workbench with two clamps as
shown in Fig.8.

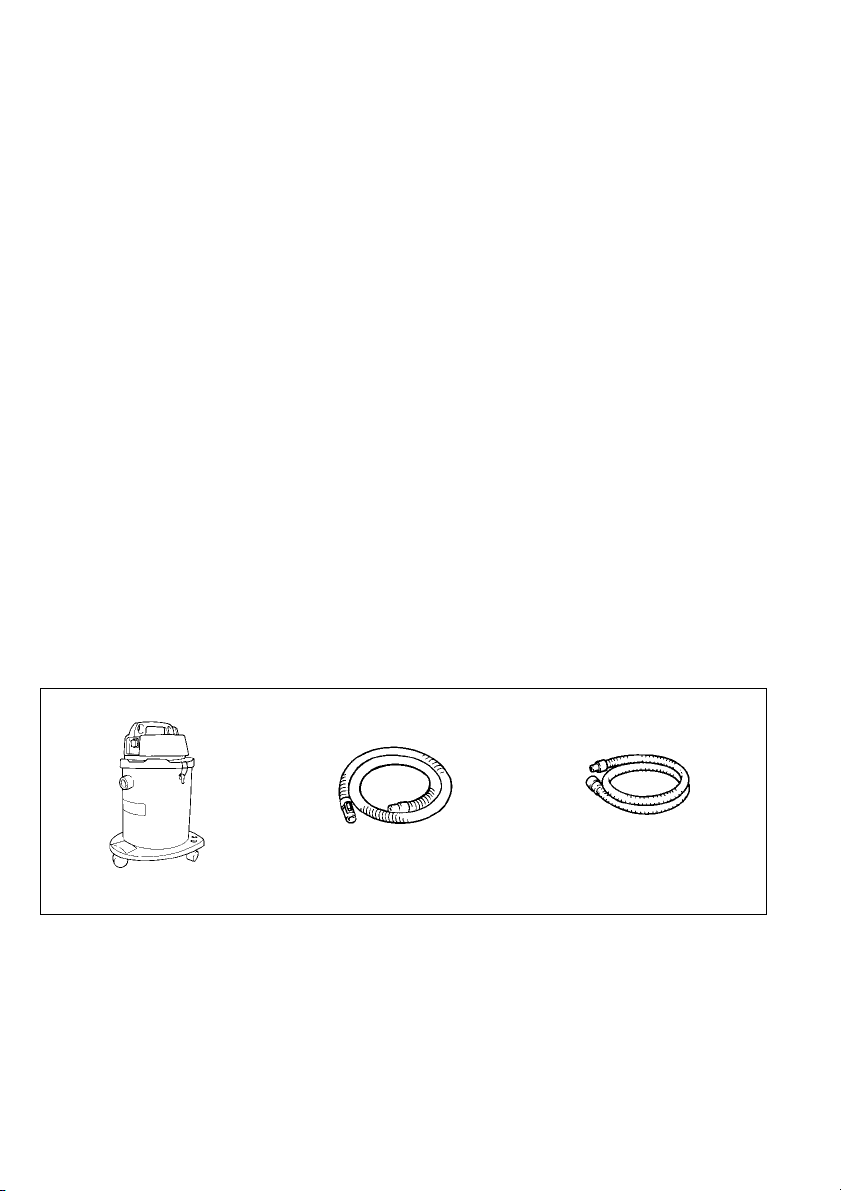

Connecting to Makita vacuum cleaner or dust collector
Cleaner sanding operations can be performed by connecting the belt sander to Makita vacuum cleaner or dust collec-
tor.
When connecting to Makita vacuum cleaner (Model 406/431), an optional hose 28mm in inner diameter is necessary.
See the figure below.
When connecting to Makita dust collector (Model 420), the optional hose is not necessary. You can connect the belt
sander directly to the hose of the dust collector.
MAINTENANCE
CAUTION:
Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Replacement of carbon brushes (Fig.9,10&11)
Replace carbon brushes when they are worn down to the
limit mark. First, remove the belt cover from the tool, then
replace the carbon brushes. Both identical carbon
brushes should be replaced at the same time.
To maintain product safety and reliability, repairs, mainte-
nance or adjustment should be carried out by a Makita
Authorized Service Center.
ACCESSORIES
CAUTION:
These accessories or attachments are recommended for
use with your Makita tool specified in this manual. The
use of any other accessories or attachments might
present a risk of injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita service center.
• Dust bag
• Clamp
• Abrasive belt
• Hose 28 mm in inner diameter
Makita vacuum cleaner
++
Hose of vacuum cleaner Optional hose 28mm in inner dia.
Grit (AA) 40 60 80 100 150 180 240
Use Coarse Medium Fine

6
FRANÇAIS Descriptif
1Levier
2 Patin acier
3 Vis de réglage
4 Sac à poussière
5 Buse d’ejection des
poussières
6 Bouton de blocage
7 Gâchette
8 Molette de réglage de
la vitesse
9 Trait de limite d’usure
10 Carter de courroie
11 Tournevis
12 Bouchon du porte-charbon
SPECIFICATIONS
Modèle 9910 9911
Dimension de bande ....................................................................76mmx457mm 76mmx457mm
Vitesse de bande .........................................................................270m/min. 75m–270m/min.
Longueur totale ............................................................................262mm 262mm
Poids net ......................................................................................2,6kg 2,6kg
• Etant donné l’évolution constante de notre programme
de recherche et de développement, les spécifications
contenues dans ce manuel sont sujettes à modification
sans préavis.
• Remarque: Les spécifications peuvent varier suivant
les pays.
Alimentation
L’outil ne devra être raccordé qu’à une alimentation de la
même tension que celle qui figure sur la plaque signaléti-
que, et il ne pourra fonctionner que sur un courant sec-
teur monophasé. Réalisé avec une double isolation, il est
conforme à la réglementation européenne et peut de ce
fait être alimenté sans mise à la terre.
Consignes de sécurité
Pour votre propre sécurité, reportez-vous aux consignes
de sécurité qui accompagnent l’outil.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la pon-
ceuse à bande. Si vous n’utilisez pas cet outil électri-
que de façon sûre et adéquate, vous courez un
risque de blessure grave.
1. Saisissez les outils électriques par leurs surfa-
ces de poigne isolées lorsque vous effectuez
une opération au cours de laquelle l’outil tran-
chant peut entrer en contact avec des fils cachés
ou avec son propre cordon d’alimentation. Le
contact avec un fil sous tension mettra les par-
ties métalliques exposées de l’outil sous ten-
sion, causant un choc électrique chez
l’utilisateur.
2. Aérez adéquatement l’aire de travail lorsque
vous effectuez des travaux de ponçage.
3. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez les
précautions nécessaires pour éviter que la pous-
sière dégagée lors du travail ne soit inhalée ou
n'entre en contact avec la peau. Suivez les con-
signes de sécurité du fournisseur du matériau.
4. Utilisez toujours le masque à poussière ou le
respirateur qui convient au matériau utilisé et au
type de travail effectué.
5. Utilisez toujours des lunettes de protection. Des
lunettes ordinaires ou de soleil NE sont PAS des
lunettes de protection.
6. Tenez fermement l’outil à deux mains.
7. Assurez-vous que la bande ne touche pas la sur-
face à travailler avant de mettre le contact.
8. Gardez les mains éloignées des pièces en mou-
vement.
9. Ne laissez pas l’outil tourner loin de vous; ne le
mettez en marche qu’une fois bien en mains.
10. Cet outil n’est pas à l’épreuve de l’eau; n’utilisez
donc pas d’eau sur la surface à polir.
CONSERVEZ CES INSTRUCTIONS.
AVERTISSEMENT :
La MAUVAISE UTILISATION de l’outil ou l’ignorance
des consignes de sécurité indiquées dans ce manuel
d’instructions peut entraîner une blessure grave.
INSTRUCTIONS D’UTILISATION
Pose et dépose de la bande abrasive (Fig.1)
Important:
Assurez-vous toujours que le contact est coupé et l’outil
débranché avant d’installer ou de retirer la bande abra-
sive.
Sortez le levier, repoussez le à angle droit et installez la
bande. Repoussez ensuite le levier.
ATTENTION :
Quand vous installez la bande, assurez-vous que la
direction de la flèche sur le dos de la bande est la même
que celle qui figure sur l’outil. Le fait de poser la bande
dans le mauvais sens réduira considérablement sa durée
d’usage. (Fig.2)
Ajustage de la bande (Fig.3)
Mettez la machine en route et examinez la bande: si le
bord de la bande dépasse celui du patin acier, ou s’il est
au contraire en retrait de plus de 8mm, ajustez la posi-
tion de la bande au moyen de la vis de réglage.

7
Sac à poussière (Fig.4)
Fixez le sac à poussière sur la buse d’éjection. La buse
d’éjection est conique. Quand vous fixez le sac à pous-
sière, enfoncez-le à fond sur la buse d’éjection pour évi-
ter qu’il ne se détache pendant le fonctionnement. Pour
garder une aspiration efficace, videz le sac à poussière
quand il est à moitié plein, en tapotant légèrement des-
sus de façon à retirer le plus de poussière possible.
Interrupteur (Fig.5)
ATTENTION :
• Avant de brancher l’outil, vérifier toujours que la
gâchette fonctionne correctement et qu’elle revient sur
la position “OFF” une fois relâchée.
• Lors de la mise en route, comme lors de l’arrêt, la
bande ne devra pas sé trouver au contact de la pièce à
travailler: vous risqueriez d’endommager la bande et
de détériorer le support.
Pour mettre l’outil en marche, actionnez simplement la
gâchette. Relâchez-la pour l’arrêter. Pour un fonctionne-
ment continu, tirez sur la gâchette et enfoncez le bouton
de blocage. Pour quitter cette position et arrêter la
machine, tirez à fond sur la gâchette puis relâchez-la.
Ponçage (Fig.6)
ATTENTION :
Lors du ponçage des planches murales, raccordez l'outil
à un aspirateur Makita.
Tenez l’outil fermement à deux mains. Mettez le contact
et attendez qu’il ait atteint sa pleine vitesse. Posez-le
ensuite doucement sur la surface à travailler. Maintenez
la bande au contact de la pièce à travailler de façon
constante et déplacez l’outil en avant et en arrière. Ne
forcez jamais l’outil. Le seul poids de la ponceuse suffit
pour que la pression exercée soit suffisante. Une pres-
sion excessive risque de bloquer le moteur, de le sur-
chauffer, de brûler la pièce à poncer et de causer un
recul brutal de la ponceuse.
Molette de réglage de la vitesse (Fig.7)
Modèle 9911 uniquement
La vitesse de la bande se règle librement entre 75m et
270m par minute, en tournant la molette de réglage de la
vitesse sur les numéros de réglage 1 à 6. La vitesse aug-
mente quand vous tournez la molette vers le numéro 6,
et elle diminue quand vous la tournez vers le numéro 1.
Sélectionnez la vitesse en fonction du résultat voulu.
ATTENTION :
La molette de réglage de la vitesse ne peut tourner
qu’entre 6 et 1. Ne la tournez pas de force au-delà de 6
ou de 1, car la fonction de réglage de la vitesse pourrait
ne plus fonctionner.
Brides (accessoire en option) (Fig.8)
L’outil peut fonctionner en position inversée. Pour cela, fixez l’outil à un établi solide à l’aide de deux brides, comme
indiqué à la Fig. 8.
Raccordement à l’aspirateur ou au collecteur de poussière Makita.
Le travail de ponçage sera plus propre si vous raccordez la ponceuse à bande à l’aspirateur ou au collecteur de pous-
sière Makita.
Pour la raccorder à l’aspirateur Makita (modèle 406/431), vous devrez vous procurer un tuyau en option de 28 mm de
diamètre intérieur. Voyez la figure ci-dessous.
Pour le raccordement à l’aspirateur Makita (modèle 420), le tuyau en option n’est pas nécessaire. Vous pouvez raccor-
der la ponceuse à bande directement au tuyau du collecteur de poussière.
ENTRETIEN
ATTENTION :
Préalablement à toute intervention, la machine devra
être débranchée.
Remplacement des charbons (Fig.9,10 et 11)
Remplacez les charbons quand ils ont atteint la limite
d’usure. Retirez tout d’abord le carter de courroie de
l’outil, puis remplacez les charbons. Il faudra remplacer
les deux charbons par des pièces neuves identiques.
Pour maintenir la sécurité et la fiabilité de l’outil, les répa-
rations, l’entretien ou les réglages doivent être effectués
par le Centre d’Entretien Makita.
Aspirateur Makita
++
Tuyau d’aspirateur Tuyau de 28 mm de diamètre
intérieur, en option.

8
ACCESSOIRES
ATTENTION :
Ces accessoires ou pièces complémentaires sont
recommandés pour l’utilisation avec l’outil Makita spécifié
dans ce mode d’emploi. L’utilisation de tout autre acces-
soire ou pièce peut comporter un risque de blessure.
N’utilisez les accessoires ou pièces qu’aux fins mention-
nées dans le présent mode d’emploi.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Sac à poussière
• Serre-joint
• Bande abrasive
• Tuyau de 28 mm de diamètre intérieur
Grain (AA) 40 60 80 100 150 180 240
Utilisation Gros Moyen Fin

9
DEUTSCH Übersicht
1 Hebel
2 Stahlplatte
3 Einstellschraube
4 Staubsack
5 Staubauslaßstutzen
6 Einschaltarretierung
7Schalter
8 Bandgeschwindigkeits-Stellrad
9 Klammern
10 Verschleißgrenze
11 Schutzabdeckung
12 Schraubendreher
13 Bürstenhalterkappe
TECHNISCHE DATEN
Modell 9910 9911
Schleifbandabmessung ...............................................................76mmx457mm 76mmx457mm
Bandgeschwindigkeit ...................................................................270m/min. 75–270m/min.
Gesamtlänge ...............................................................................262mm 262mm
Nettogewicht ................................................................................2,6kg 2,6kg
• Wir behalten uns vor, Änderungen im Zuge der Ent-
wicklung und des technischen Fortschritts ohne vorhe-
rige Ankündigung vorzunehmen.
• Hinweis: Die technischen Daten können von Land zu
Land abweichen.
Netzanschluß
Die Maschine darf nur an die auf dem Typenschild ange-
gebene Netzspannung angeschlossen werden und
arbeitet nur mit Einphasen- Wechselspannung. Sie ist
entsprechend den Europäischen Richtlinien doppelt
schutzisoliert und kann daher auch an Steckdosen ohne
Erdanschluß betrieben werden.
Sicherheitshinweise
Lesen und beachten Sie diese Hinweise, bevor Sie das
Gerät benutzen.
SPEZIELLE SICHERHEITSREGELN
Lassen Sie sich NICHT durch Bequemlichkeit oder
Vertrautheit mit dem Produkt (durch wiederholten
Gebrauch erworben) von der strikten Einhaltung der
Sicherheitsregeln für den Bandschleifer abhalten.
Wenn Sie dieses Elektrowerkzeug auf unsichere oder
unsachgemäße Weise benutzen, können Sie schwere
Verletzungen erleiden.
1. Halten Sie Elektrowerkzeuge nur an den isolier-
ten Griffflächen, wenn Sie Arbeiten ausführen,
bei denen die Gefahr besteht, dass verborgene
Kabel oder das eigene Kabel kontaktiert werden.
Bei Kontakt mit einem stromführenden Kabel
werden die freiliegenden Metallteile der Maschine
ebenfalls stromführend, so dass der Benutzer
einen elektrischen Schlag erleiden kann.
2. Sorgen Sie für ausreichende Belüftung des
Arbeitsplatzes beim Schleifen.
3. Manche Materialien können giftige Chemikalien
enthalten. Treffen Sie Vorsichtsmaßnahmen, um
das Einatmen von Arbeitsstaub und Hautkontakt
zu verhüten. Befolgen Sie die Sicherheitsdaten
des Materialherstellers.
4. Verwenden Sie stets die korrekte Staubschutz-
oder Atemmaske für das jeweilige Material und
die Anwendung.
5. Tragen Sie stets eine Sicherheits- oder Schutz-
brille. Eine gewöhnliche Brille oder Sonnenbrille
ist KEIN Ersatz für eine Sicherheitsbrille.
6. Das Gerät mit beiden Händen sicher führen.
7. Das Schleifband nicht vor dem Einschalten mit
dem Werkstück in Berührung bringen.
8. Halten Sie die Hände von rotierenden Teilen fern.
9. Die Maschine nicht im eingeschalteten Zustand
aus der Hand legen. Die Benutzung ist nur in
handgehaltener Weise vorgesehen.
10. Diese Maschine ist nicht zum Naßschliff geeig-
net. Verwenden Sie daher kein Wasser auf der
Werkstückoberfläche.
BEWAHREN SIE DIESE HINWEISE
SORGFÄLTIG AUF.
WARNUNG:
MISSBRAUCH oder Missachtung der Sicherheitsvor-
schriften in dieser Anleitung können schwere Verlet-
zungen verursachen.
BEDIENUNGSHINWEISE
Ein- und Ausbau des Schleifbandes (Abb.1)
Wichtig:
Vor dem Ein- bzw. Ausbau des Schleifbandes stets
sicherstellen, daß die Maschine abgeschaltet und der
Netzstecker gezogen ist.
Den Hebel ganz herausziehen und das Schleifband ein-
legen, dann den Hebel in seine Ausgangsposition
zurückführen.
VORSICHT:
Beim Einlegen des Schleifbandes darauf achten, daß die
Laufrichtung des Schleifbandes (Pfeilsymbol auf der
Schleifbandinnenseite) mit der auf dem Gehäuse ange-
gebenen Pfeilrichtung übereinstimmt. (Abb.2)
Justierung der Schleifbandführung (Abb.3)
Während das Schleifband läuft, zentrieren Sie mit dem
Einstellknopf die Schleifbandführung. Das Band darf
nicht gegen das Gehäuse der Maschine laufen, da sonst
der Schleifbandrand zerfranst und das Maschinenge-
häuse beschädigt wird.
Staubsack (Abb.4)
Zur sicheren Befestigung schieben Sie den Staubsack
bis zum Anschlag auf den konischen Absaugstutzen. Um
die Staubbelastung so gering wie möglich zu halten, lee-
ren Sie bereits einen zur Hälfte gefüllten Staubsack
gründlich.

10
Nur für BRD
Bei längerem Bearbeiten von Holz oder bei gewerbli-
chem Einsatz für Materiallen, bei denen gesundheitsge-
fährdende Stäube entstehen, ist das Elektrowerkzeug an
eine geeignete externe Absaugeinrichtung anzuschlie-
ßen.
Schalterfunktion (Abb.5)
VORSICHT:
• Überprüfen Sie vor dem Anschließen der Maschine an
das Stromnetz stets, ob der Schalter ordnungsgemäß
funktioniert und beim Loslassen in die AUS-Stellung
zurückkehrt.
• Die Maschine sollte während des Ein- und Ausschal-
tens nicht mit der Oberfläche des Werkstückes in Kon-
takt sein. Andernfalls können Beschädigungen der
Werkstückoberfläche und des Schleifbandes auftreten.
Zum Einschalten der Maschine Schalter drücken; Zum
Ausschalten wieder loslassen. Für Dauerbetrieb den
Schalter drücken und dann die Einschaltarretierung betä-
tigen. Durch erneutes Drücken wird die Einschaltarretie-
rung gelöst.
Schleifbetrieb (Abb.6)
VORSICHT:
Schließen Sie zum Schleifen von Gipsbauplatten einen
Makita-Staubsauger an die Maschine an.
Halten Sie die Maschine mit beiden Händen fest. Schal-
ten Sie die Maschine ein und warten Sie, bis die volle
Drehzahl erreicht ist. Dann setzen Sie die Maschine vor-
sichtig auf die Oberfläche des Werkstücks. Halten Sie
das Schleifband jederzeit plan auf dem Werkstück und
bewegen Sie die Maschine vor und zurück. Üben Sie nie-
mals übermäßige Kraft auf die Maschine aus. Durch das
Eigengewicht der Maschine ist ein ausreichender
Anpreßdruck gegeben. Zu großer Anpreßdruck kann
Blockieren, Überhitzen des Motors, Brandspuren auf
dem Werkstück und möglicherweise Rückschläge verur-
sachen.
Bandgeschwindgkeits-Stellrad (Abb.7)
Nur für Modell 9911
Die Bandgeschwindigkeit der Maschine kann durch Dre-
hen des Bandgeschwindigkeits-Stellrads in einem
Bereich zwischen 75m/min und 270m/min stufenlos
reguliert werden (1=niedrige Drehzahl;6=hohe Dreh-
zahl). Wählen Sie die für das zu schleifende Werkstück
am besten geeignete Bandgeschwindigkeit.
VORSICHT:
Achten Sie stets darauf, daß das Bandgeschwindigkeits-
Stellrad nicht über die Anfangs- bzw. Endposition hinaus
gedreht wird. Andernfalls kann das Stellrad beschädigt
werden.
Klammern (Sonderzubehör) (Abb.8)
Diese Maschine kann in umgekehrter Position betrieben werden. Befestigen Sie dazu die Maschine mit zwei Klam-
mern an einer stabilen Werkbank, wie in Abb.8 gezeigt.
Anschluß an Makita Staubsauger oder Staubsack
Durch Anschließen des Bandschleifers an einen Makita Staubsauger oder Staubsack können sauberere Schleifarbei-
ten durchgeführt werden.
Zum Anschließen an den Makita Staubsauger (Modell 406/431) wird ein gesonderter Schlauch von 28mm Innen-
durchmesser benötigt. Siehe Abbildung unten.
Zum Anschließen an den Makita Staubsack (Modell 420) wird der gesonderte Schlauch nicht benötigt. Der Band-
schleifer kann direkt an den Schlauch des Staubsacks angeschlossen werden.
WARTUNG
VORSICHT:
Vor Arbeiten an dem Bandschleifer vergewissern Sie
sich, daß der Schalter in der Position OFF und der Netz-
stecker gezogen ist.
Makita Staubsauger
++
Staubsaugerschlauch Gesonderter Schlauch von
28mm Innendurchmesser.

11
Kohlebürsten wechseln (Abb.9, 10 u.11)
Wechseln Sie die Kohlebürsten aus, wenn sie bis auf die
Verschleißgrenze abgenutzt sind. Vor dem Auswechseln
der Kohlebürsten muß zunächst die Schutzabdeckung
von der Maschine entfernt werden. Ersetzen Sie die Koh-
lebürsten stets paarweise mit identischen Bürsten.
Um die Sicherheit und Zuverlässigkeit dieses Gerätes zu
gewährleisten, sollten Reparatur-, Wartungs- und Ein-
stellarbeiten nur von Makita autorisierten Werkstätten
oder Kundendienstzentren unter ausschließlicher Ver-
wendung von Makita-Originalersatzteilen ausgeführt
werden.
UBEHÖR
VORSICHT:
Die folgenden Zubehörteile oder Vorrichtungen werden
für den Einsatz mit der in dieser Anleitung beschriebenen
Makita-Maschine empfohlen. Die Verwendung anderer
Zubehörteile oder Vorrichtungen kann eine Verletzungs-
gefahr darstellen. Verwenden Sie Zubehörteile oder Vor-
richtungen nur für ihren vorgesehenen Zweck.
Wenn Sie weitere Einzelheiten bezüglich dieser Zube-
hörteile benötigen, wenden Sie sich bitte an Ihre Makita-
Kundendienststelle.
• Staubsack
•Klammer
• Schleifband
• Schlauch von 28 mm Innendurchmesser
Körnung (AA) 40 60 80 100 150 180 240
Anwendung Grob Mittel Fein

12
ITALIANO Visione generale
1Leva
2 Piastra di acciaio
3 Vite di regolazione
4 Sachetto aspirapolvere
5 Bocchettone
6 Bottone di bloccaggio
7 Interruttore e a grilletto
8 Manopola di regolazione
velocità
9Morsetti
10 Segno limite
11 Coperchio nastro
12 Cacciavite
13 Coperchio portaspazzole
DATI TECNICI
Modello 9910 9911
Dimensioni cinghia ......................................................................76mmx457mm 76mmx457mm
Velocità cinghia ...........................................................................270m/min. 75m–270m/min.
Lungezza totale ...........................................................................262mm 262mm
Peso netto ...................................................................................2,6kg 2,6kg
• Per il nostro programma di ricerca e sviluppo continui, i
dati tecnici sono soggetti a modifiche senza preavviso.
• Nota: I dati tecnici potrebbero differire a seconda del
paese di destinazione del modello.
Alimentazione
L’utensile deve essere collegato ad una presa di corrente
con la stessa tensione indicata sulla targhetta del nome,
e può funzionare soltanto con la corrente alternata
monofase. Esso ha un doppio isolamento in osservanza
alle norme europee, per cui può essere usato con le
prese di corrente sprovviste della messa a terra.
Consigli per la sicurezza
Per la propria sicurezza, riferirsi alle accluse istruzioni
per la sicurezza.
SPECIFICHE REGOLE DI SICUREZZA
NON lasciare che la comodità o la familiarità con il
prodotto (acquisita con l'uso ripetuto) sostituiscano
la stretta osservanza delle norme di sicurezza per la
levigatrice a nastro. Se si usa questo utensile elet-
trico in modo insicuro o sbagliato, c’è pericolo di seri
infortuni.
1. Tenere gli utensili elettrici per le superfici di
presa isolate quando si eseguono operazioni in
cui l’utensile da taglio potrebbe fare contatto
con fili elettrici nascosti o con il suo stesso cavo
di alimentazione. Il contatto con un filo elettrico
“sotto tensione” mette “sotto tensione” le parti
metalliche esposte dell’utensile, dando una
scossa all’operatore.
2. L’area di lavoro deve avere una ventilazione ade-
guata quando si eseguono le operazioni di sab-
biatura.
3. Alcuni materiali potrebbero contenere sostanze
chimiche tossiche. Prendere le dovute precau-
zioni per evitare che le polveri della lavorazione
vengano inalate o entrino in contatto con la
pelle. Attenersi alle indicazioni di sicurezza for-
nite dal produttore del materiale.
4. Usare sempre la mascherina/respiratore adatti al
materiale e all’applicazione con cui si sta lavo-
rando.
5. Usare sempre occhiali di sicurezza o occhialoni.
I normali occhiali o gli occhiali da sole NON
sono occhiali di sicurezza.
6. Tenere l’utensile con entrambe le mani.
7. Assicurarsi che la cinghia non sia a contatto con
il pezzo da lavorare prima di mettere in moto
l’utnesile.
8. Tenere le mani lontane dalle parti in movimento.
9. Non lasciare che l’utensile giri da solo. Metterlo
in moto solamente quando è tenuto in mano.
10. Questo utensile non è a prova d’acqua, per cui
non si deve usare acqua sulle superfici da lavo-
rare.
CONSERVATE QUESTE ISTRUZIONI.
ATTENZIONE:
L’utilizzo SBAGLIATO o la mancata osservanza delle
norme di sicurezza di questo manuale di istruzioni
potrebbero causare lesioni serie.
ISTRUZIONI PER L’USO
Montaggio del nastro abrasivo (Fig.1)
Importante:
Sempre staccare l’interruttore e la presa di corrente
dell’utensile utensile prima di cercare di montare o smon-
tare il nastro abrasivo.
Tirare la leva tutta fuori poi montare il nastro abrasivo
prima di far tornare il nastro abrasivo nella posizione di
partenza.
ATTENZIONE:
Quando si monta il nastro abrasivo assicurasi che la dire-
zione della freccia sul di dietro del nastro è nella stessa
direzione di quella dipinta sul corpo dell’utensile. (Fig. 2)
Regolazione del nastro (Fig.3)
Accendere l’utensile ed accertarsi che il nastro sia alline-
ato correttamente. Se il bordo del nastro si estende oltre
il bordo della piastra di acciaio, oppure se il bordo del
nastro si discosta di oltre 8mm dal bordo della piastra di
acciaio, usare la vite di regolazione per regolare l’allinea-
mento del nastro.
Sacchetto aspirapolvere (Fig.4)
Attaccare il sacchetto aspirapolvere al bocchettone della
polvere. Per attaccarlo, spingerlo saldamente nel boc-
chettone finché non può andare più oltre per evitare che
si stacchi durante il lavoro. Per ottenere i risultati migliori,
vuotare il sacchetto quando diventa mezzo pieno, dando-
gli dei colpetti per togliere quanta più polvere possibile.

13
Fuzionamento dell’interruttore (Fig.5)
ATTENZIONE:
• Prima di inserire l’utensile in una presa di corrente,
controllare che il grilletto dell’interruttore funzioni bene
e ritorini sulla posizione di “OFF” (spento) quando
viene rilasciarlo.
• L’utensile non deve fare contatto con il pezzo da lavo-
rare quando viene acceso o spento. In caso contrario,
si potrebbe rovinare la finitura della smerigliatura o
danneggiare il nastro.
Per mettere in moto l’utensile, premere dolcemente il gril-
letto dell’interruttore. Per fermarlo, rilasciarlo. Nel caso di
operazione continua, senza tenere il dito sul grilletto tutto
il tempo, basta premere il grilletto e inserire il bottone di
bloccaggio col pollice. Per arrestare l’utensile dalla posi-
zione bloccata, basta premere il grilletto a fond e poi rila-
sciarlo.
Operazione di smerigliatura (Fig.6)
ATTENZIONE:
Per la smerigliatura delle pareti asciutte, collegare l'uten-
sile a un aspiratore Makita.
Tenere l’utensile ben fermo con entrambe le mani. Met-
tere in moto l’utensile e aspettare che arrivi alla massima
velocità. Quindi posare l’utensile gentilmente sulla super-
ficie del pezzo da lavorare. Mantenere la cinghia costan-
temente in piano con il pezzo da lavorare e far muovere
l’utensile avanti e indietro. Mai forzare l’utensile. Il peso
dell’utensile applica una pressione adeguata. Una pres-
sione eccessiva può divenire la causa di fermata, di surri-
scaldamento del motore, di bruciatura sul pezzo da
lavorare e di possibili contraccolpi.
Manopola di regolazione velocità (Fig.7)
Modello 9911 soltanto
La velocità del nastro può essere regolata infinitamente
da 75mm a 270m al minuto girando la manopola di
regolazione della velocità su un numero di regolazione
da 1 a 6. Girando la manopola nella direzione del
numero 6 si ottiene una velocità più alta, mentre invece si
ottiene una velocità più bassa girandola nella direzione
del numero 1. Selezionare la velocità appropriata al
pezzo da lavorare da smerigliare.
ATTENZIONE:
La manopola di regolazione della velocità può essere
girata soltanto fino a 6 e indietro fino a 1. Non forzarla
oltre il 6 o l’1, perché altrimenti si potrebbe guastare la
funzione di regolazione della velocità.
Morsetti (accessori opzionali) (Fig. 8)
Questo utensile può essere fatto funzionare in posizione inversa. Per farlo, fissarlo ad un banco di lavoro stabile con
due morsetti, come mostrato nella Fig.8.
Collegamento all’aspiratore o raccoglipolvere Makita
Le operazioni di sabbiatura dell’aspiratore possono essere eseguite collegando la smerigliatrice a nastro all’aspiratore
o raccoglipolvere Makita.
Per il collegamento all’aspiratore Makita (modello 406/431) è necessario il manicotto di 28 mm di diametro interno
opzionale. Vedere l’illustrazione sotto.
Per il collegamento al raccoglipolvere (modello 420) Makita non è necessario il manicotto opzionale. La smerigliatrice
a nastro può essere collegata direttamente al manicotto del raccoglipolvere.
MANUTENZIONE
ATTENZIONE:
Prima di eseguire qualsiasi lavoro sull’utensile, accerta-
tevi sempre che sia spento e staccato dalla presa di cor-
rente.
Aspiratore Makita
++
Manicotto per aspiratore Manicotto di 28mm di
diametro interno opzionale.

14
Sostituzione delle spazzole a carbone
(Fig.9, 10 e11)
Sostituire le spazzole a carbone quando sono usurate
fino al segno del limite. Togliere prima il nastro dall’uten-
sile e sostituire poi le spazzole a carbone. Le spazzole a
carbone vanno sostituite contemporaneamente con altre
identiche.
Per mantenere la sicurezza e l’affidabilità del prodotto, le
riparazioni, la manutenzione o le regolazioni dovrebbero
essere eseguite da un centro di assistenza Makita auto-
rizzato.
ACCESSORI
ATTENZIONE:
Per l’utensile specificato in questo manuale, si consi-
gliano questi accessori o ricambi. L’utilizzo di altri acces-
sori o ricambi può costituire un pericolo. Usare soltanto
gli accessori o ricambi specificati per il loro utilizzo.
Per maggiori dettagli e l’assistenza, rivolgersi al Centro
Assistenza Makita locale.
• Sacchetto aspirapolvere
• Ganascia
• Nastro abrasivo
• Manicotto con diametro interno di 28 mm
Graniglia (AA) 40 60 80 100 150 180 240
Utilizzo Grossolano Medio Fine

15
NEDERLANDS Verklaring van algemene gegevens
1 Hefboom
2 Staalplaat
3Stelschroef
4Stofzak
5 Stofuitlaat
6 Vastzetknop
7 Trekschakelaar
8 Snelheidsregelknop
9 Klemmen
10 Limiet
11 Schuurbanddeksel
12 Schroevedraaier
13 Koolborsteldop
TECHNISCHE GEGEVENS
Model 9910 9911
Bandmaat ....................................................................................76mm x457mm 76mmx457mm
Bandsnelheid ...............................................................................270m/min. 75m–270m/min.
Totale lengte ................................................................................262mm 262mm
Netto gewicht ...............................................................................2,6kg 2,6kg
• In verband met ononderbroken research en ontwikke-
ling behouden wij ons het recht voor bovenstaande
technische gegevens te wijzigen zonder voorafgaande
kennisgeving.
• Opmerking: De technische gegevens kunnen van land
tot land verschillen.
Stroomvoorziening
De machine mag alleen worden aangesloten op een
stroombron van hetzelfde voltage als aangegeven op de
naamplaat, en kan alleen op enkel-fase wisselstroom
worden gebruikt. De machine is dubbel-geïsoleerd vol-
gens de Europese standaard en kan derhalve ook op
een niet-geaard stopcontact worden aangesloten.
Veiligheidswenken
Voor uw veiligheid dient u de bijgevoegde Veiligheids-
voorschriften nauwkeurig op te volgen.
AANVULLENDE
VEILIGHEIDSVOORSCHRIFTEN
Laat u NIET misleiden door een vals gevoel van com-
fort en bekendheid met het gereedschap (na veelvul-
dig gebruik) en neem alle veiligheidsvoorschriften
van de bandschuurmachine altijd strikt in acht. Bij
onveilig of verkeerd gebruik van het elektrisch
gereedschap, bestaat de kans op ernstig persoonlijk
letsel.
1. Houd elektrisch gereedschap vast aan het geïso-
leerde oppervlak van de handgrepen wanneer u
werkt op plaatsen waar het zaaggereedschap
met verborgen bedrading of zijn eigen snoer in
aanraking kan komen. Door contact met onder
spanning staande draden, zullen de niet-geïso-
leerde metalen delen van het gereedschap onder
spanning komen te staan zodat de gebruiker een
elektrische schok kan krijgen.
2. Ventileer goed uw werkplaats wanneer u het
gereedschap gebruikt om te schuren.
3. Sommige materialen bevatten chemicaliën die
giftig kunnen zijn. Pas op dat u geen werkstof
inademt en vermijd contact met de huid. Volg de
veiligheidsvoorschriften van de leverancier van
het materiaal op.
4. Gebruik altijd het juiste stofmasker/gasmasker
dat nodig is voor het materiaal en de toepassing
waarmee u werkt.
5. Draag altijd een veiligheidsbril. Een gewone bril
of een zonnebril is GEEN veiligheidsbril.
6. Houd het gereedschap altijd met beide handen
stevig vast.
7. Zorg ervoor dat de schuurband niet in aanraking
is met het werkstuk, wanneer u het gereedschap
inschakelt.
8. Houd uw handen uit de buurt van de draaiende
delen.
9. Schakel het gereedschap altijd uit wanneer u tij-
dens het werk weg moet. Schakel het gereed-
schap alleen in, als u het in handen houdt.
10. Dit gereedschap is niet waterdicht. Zorg er dus
voor dat het werkstuk droog is.
BEWAAR DEZE VOORSCHRIFTEN.
WAARSCHUWING:
VERKEERD GEBRUIK of het niet naleven van de vei-
ligheidsvoorschriften in deze gebruiksaanwijzing
kan leiden tot ernstige verwondingen.
BEDIENINGSVOORSCHRIFTEN
Aanzetten of verwijderen van de schuurband
(Fig.1)
Belangrijk:
Kontroleer altijd of het gereedschap uitgeschakeld is en
de stekker uit het stopkontakt is getrokken, alvorens de
schuurband aan te brengen of te verwijderen.
Trek het hefboompje totaal uit, monteer dan de schuur-
band voordat u het hefboompje terug in de oorspronke-
lijke positie zet.
LET OP:
Wanneer u de schuurband installeert, wees er zeker van
dat de richting van de pijl op de achterkant van de band
hetzelfde is als die op de machine. Tegenovergestelde
montage heeft een kortere levensduur van de band tot
gevolg. (Fig.2)
Centreren van de band (Fig.3)
Schakel de machine in en controleer of de schuurband
goed gecentreerd is. Als de rand van de band verder
komt dan de rand van de staalplaat of meer dan 8mm
ervan is verwijderd, dient u de stelschroef te verdraaien
om de band te centreren.

16
Stofzak (Fig.4)
Bevestig de stofzak aan de stofuitlaat. De stofuitlaat is
kegelvormig. Wanneer u de stofzak eraan bevestigt,
dient u deze zo ver mogelijk op de stofuitlaat te duwen
om te voorkomen dat deze tijdens het gebruik loskomt.
Voor de beste resultaten dient u de stofzak te ledigen
wanneer deze ongeveer halfvol is. Geef daarbij een paar
lichte tikken op de stofzak om zoveel mogelijk stof eruit te
verwijderen.
Trekschakelaar (Fig. 5)
LET OP:
• Alvorens het netsnoer op het stopkontakt aan te slui-
ten, dient u altijd te kontroleren of de trekkerschakelaar
behoorlijk werkt en bij loslaten onmiddellijk naar de
“OFF” positie terugkeert.
• De machine mag niet in contact zijn met het werkstuk
wanneer u de machine in- of uitschakelt, aangezien
anders het werkstuk niet goed zal worden afgeschuurd
of de band beschadigd kan raken.
Druk eenvoudig de schakelaar in om de machine te star-
ten. Om te stoppen, de trekker loslaten. Om continu door
te draaien bij het indrukken tevens de vastzetknop
indrukken.
Schuren (Fig.6)
LET OP:
Sluit het gereedschap aan op een Makita stofzuiger wan-
neer u stapelmuurtjes wilt schuren.
Houd het gereedschap met beide handen stevig vast.
Schakel het gereedschap in en wacht totdat het op volle
snelheid is gekomen. Plaats vervolgens het gereedschap
zachtjes op het te schuren oppervlak. Zorg ervoor dat de
schuurband volledig in aanraking is met het werkstuk en
beweeg het gereedschap heen en weer. U dient nooit
kracht op het gereedschap uit te oefenen. Het gewicht
van het gereedschap zelf is al voldoende. Teveel druk op
het gereedschap kan leiden tot afslaan of oververhitting
van de motor. Ook kan terugslag (kickback) en zelfs
brandvlekken op het werkstuk veroorzaakt worden.
Snelheidsregelknop (Fig.7)
Alleen voor 9911
De bandsnelheid kan worden afgesteld op een willekeu-
rige snelheid tussen 75m en 270m per minuut door de
snelheidsregelknop te draaien en in te stellen op een cij-
fer van 1 tot 6. De snelheid vermeerdert wanneer de
knop in de richting van cijfer 6 wordt gedraaid, en vermin-
dert wanneer deze in de richting van cijfer 1 wordt
gedraaid. Kies de snelheid die geschikt is voor het werk-
stuk dat u wilt schuren.
LET OP:
De snelheidsregelknop kan niet verder dan 6 en niet ver-
der terug dan 1 worden gedraaid. Forceer de knop niet
voorbij 6 of 1, aangezien de snelheidsregeling daardoor
defect kan raken.
Klemmen (optioneel accessoire) (Fig.8)
Deze machine kan ook in de omgekeerde positie worden gebruikt. Hiervoor dient u de machine door middel van twee
klemmen aan een stabiele werkbank vast te maken zoals afgebeeld in Fig.8.
Aansluiten op een Makita stofzuiger of stofvanger
U kunt schoner werken door de bandschuurmachine aan te sluiten op een Makita stofzuiger of stofvanger.
Om aan te sluiten op een Makita stofzuiger (Model 406/431), is een optionele slang met een binnendiameter van 28
mm nodig. Zie de afbeelding hieronder.
Om aan te sluiten op de Makita stofvanger (Model 420), is de optionele slang niet nodig. U kunt de bandschuurma-
chine direct aansluiten op de slang van de stofvanger.
ONDERHOUD
LET OP:
Zorg er altijd voor dat de machine is uitgeschakeld en de
stekker uit het stopcontact is verwijderd vooraleer onder-
houd aan de machine uit te voeren.
Vervangen van koolborstels (Fig.9,10 en 11)
Vervang de koolborstels wanneer deze tot aan de limiet-
markering zijn afgesleten. Verwijder eerst het schuur-
banddeksel van de machine en vervang dan de
koolborstels. Beide identieke koolborstels dienen tegelij-
kertijd te worden vervangen.
Opdat het gereedschap veilig en betrouwbaar blijft, die-
nen alle reparaties, onderhoud of afstellingen te worden
uitgevoerd in een erkend Makita service centrum.
Makita stofzuiger
++
Stofzuigerslang Optionele slang met 28mm
binnendiam.

17
ACCESSOIRES
LET OP:
• Deze accessoires of hulpstukken worden aanbevolen
voor gebruik met het Makita gereedschap dat in deze
gebruiksaanwijzing wordt beschreven. Het gebruik van
andere accessoires of hulpstukken kan gevaar voor
persoonlijke verwonding opleveren. Gebruik de acces-
soires of hulpstukken uitsluitend voor het gespecifi-
ceerde doel.
Wenst u meer informatie over deze accessoires, neem
dan contact op met het dichtstbijzijnde Makita service-
centrum.
• Stofzak
•Klem
• Schuurband
• Slang met 28 mm binnendiameter
Korrel (AA) 40 60 80 100 150 180 240
Gebruik Grof Middelmatig Fijn

18
ESPAÑOL Explicación de los dibujos
1 Palanca
2 Chapa de acero
3 Tornillo de ajuste
4 Bolsa del serrín
5 Tubo de descarga de serrín
6 Botón de bloqueo
7 Interruptor de gatillo
8 Disco de variación de velocidad
9 Abrazaderas
10 Marca de límite
11 Tapa de la banda
12 Destornillador
13 Tapa de portaescobillas
ESPECIFICACIONES
Modelo 9910 9911
Tamaño de banda ........................................................................76mmx457mm 76mmx457mm
Velocidad de banda .....................................................................270 m/min. 75m–270m/min.
Longitud total ...............................................................................262mm 262mm
Peso neto ....................................................................................2,6kg 2,6kg
• Debido a un programa continuo de investigación y
desarrollo, las especificaciones aquí dadas están suje-
tas a cambios sin previo aviso.
• Nota: Las especificaciones pueden ser diferentes de
país a país.
Alimentación
La herramienta ha de conectarse solamente a una
fuente de alimentación de la misma tensión que la indi-
cada en la placa de características, y sólo puede funcio-
nar con corriente alterna monofásica. El sistema de
doble aislamiento de la herramienta cumple con la
norma europea y puede, por lo tanto, usarse también en
enchufes hembra sin conductor de tierra.
Sugerencias de seguridad
Para su propia seguridad, consulte las instrucciones de
seguridad incluidas.
NORMAS DE SEGURIDAD ESPECÍFICAS
NO deje que la comodidad o familiaridad con el pro-
ducto (a base de utilizarlo repetidamente) sustituya
la estricta observancia de las normas de seguridad
para la lijadora de banda. Si utiliza esta herramienta
eléctrica de forma no segura o incorrecta, podrá
sufrir graves heridas personales.
1. Sujete las herramientas eléctricas por las super-
ficies de asimiento aisladas cuando realice una
operación en la que la herramienta de corte
pueda entrar en contacto con cableado oculto o
con su propio cable. El contacto con un cable
con corriente hará que la corriente circule por
las partes metálicas expuestas de la herramienta
y podrá electrocutar al operario.
2. Cuando realice tareas de lijado ventile adecua-
damente el área de trabajo.
3. Algunos materiales contienen productos quími-
cos que pueden ser tóxicos. Tome precauciones
para evitar la inhalación del polvo producido con
el trabajo y el contacto del mismo con la piel.
Siga las indicaciones de seguridad del fabri-
cante del material.
4. Utilice siempre la máscara contra el polvo/
equipo de respiración apropiado para el material
y el tipo de trabajo que esté realizando.
5. Utilice siempre gafas de seguridad o pantalla
facial. Las gafas normales o de sol NO sirven
para proteger los ojos.
6. Sostenga firmemente la herramienta con ambas
manos.
7. Cerciórese de que la banda no esté en contacto
con la pieza de trabajo antes de conectar el inte-
rruptor.
8. Mantenga las manos apartadas de las partes
rotativas.
9. No deje la herramienta mientras esté en funcio-
namiento. Opere la herramienta sólo cuando la
tenga en las manos.
10. Esta herramienta no es impermeable, por lo que
no deberá usar agua sobre la superficie de la
pieza de trabajo.
GUARDE ESTAS INSTRUCCIONES.
ADVERTENCIA:
El MAL USO o el no seguir las normas de seguridad
establecidas en este manual de instrucciones podrá
ocasionar graves heridas personales.
INSTRUCCIONES PARA EL
FUNCIONAMIENTO
Instalación o extracción de la banda abrasiva
(Fig.1)
Importante:
Cerciórese siempre de que la herramienta esté desco-
nectada y desenchufada antes de instalar o extraer la
banda.
Tire de la planca completamente hacia afuera y monte la
banda sobre los rodillos; ponga entonces la palanca en
su posición original.
PRECAUCIÓN:
Al instalar la banda, cerciórese de que la dirección de la
flecha de la parte posterior de la banda coincida con la
de la misma herramienta. (Fig.2)
Ajuste del seguimiento de la banda (Fig.3)
Ponga la herramienta en marcha y asegúrese de que la
banda esté correctamente alineada. Si el borde de la
banda sobresale por el borde de la chapa de acero o si
el borde de la banda se retira más de 8mm del borde de
la chapa de acero, corrija la alineación de la banda con
el tornillo de ajuste.

19
Bolsa del serrín (Fig.4)
Coloque la bolsa de serrín en el tubo de descarga de
serrín. El tubo de descarga de serrín es cónico. Para
colocar la bolsa de serrín, empújela firmemente contra el
tubo de descarga de serrín hasta que haga tope para
evitar que se pueda salir durante el trabajo. Para obtener
los mejores resultados posibles, vacíe la bolsa de serrín
cuando esté aproximadamente medio llena y sacúdala
un poco para sacar el máximo de serrín.
Interruptor de encendido (Fig.5)
PRECAUCIÓN:
• Antes de enchufar la herramienta, compruebe siempre
si el interruptor de gatillo trabaja correctamente y
regresa a la posición “OFF” cuando lo suelta.
• La herramienta no deberá estar en contacto con la
superficie de la pieza de trabajo cuando la ponga en
marcha o la pare. De lo contrario, podrá ocasionar una
operación de lijado imperfecta o dañar la banda.
Para encender la herramienta, simplemente presione el
gatillo. Suéltelo para apagar la herramienta. Para una
operación continua, prsione el gatillo y oprima el botón
de bloqueo. Para detener la herramienta cuando esté en
posición asegurada, vuelva a presionar el gatillo y suél-
telo.
Operación de lijado (Fig.6)
PRECAUCIÓN:
Cuando lije paredes secas, conecte la herramienta a un
aspirador Makita.
Sostenga firmemente la herramienta con ambas manos.
Conecte la herramienta y espere a que alcance toda la
velocidad. Entonces, coloque con cuidado la herramienta
sobre la superficie de la pieza de trabajo. Mantenga la
banda pegada siempre a la pieza de trabajo y mueva la
herramienta hacia atrás y adelante. No fuerce nunca la
herramienta. El peso de la herramienta aplica la presión
adecuada. La presión excesiva puede causar atascos,
sobrecalentamiento del motor, quemas de la pieza de
trabajo y contragolpes.
Disco de variación de velocidad (Fig.7)
Para 9911 solamente
La velocidad de la banda puede ajustarse en infinitas
posiciones entre 75 y 270 metros por minuto girando el
disco de variación de velocidad hasta un número de
ajuste dado de 1 a 6. Para aumentar la velocidad gire el
disco en dirección al número 6; para disminuirla gírelo
hacia el número 1. Seleccione la velocidad apropiada de
acuerdo con la pieza de trabajo que vaya a lijar.
PRECAUCIÓN:
El disco de variación de velocidad puede girarse sola-
mente hasta el número 6 y de vuelta hasta el número 1.
No lo fuerce más allá del 6 o del 1, o de lo contrario
podrá estropearse y dejar de funcionar.
Abrazaderas (accesorio opcional) (Fig.8)
Esta máquina puede funcionar en posición invertida. Para ello, sujete la máquina a un banco de taller estable con dos
abrazaderas como se muestra en la Fig.8.
Conexión al aspirador o aspirador de polvo Makita
Conectando la lijadora de banda al aspirador o aspirador de polvo Makita los trabajos de lijado se pueden realizar de
forma más limpia.
Cuando conecte el aspirador Makita (Modelo 406/431), necesitará un tubo flexible de 28 mm de diámetro interior
opcional. Consulte la figura de abajo.
Cuando conecte el aspirador de polvo Makita (Modelo 420), no necesitará el tubo flexible opcional. Podrá conectar la
lijadora de banda directamente al tubo flexible del aspirador de polvo.
MANTENIMIENTO
PRECAUCIÓN:
Asegúrese siempre de que la herramienta esté desco-
nectada y desenchufada antes de realizar ninguna repa-
ración en ella.
Aspirador Makita
++
Tubo flexible del aspirador Tubo flexible de 28mm de
diámetro interior opcional.

20
Substitución de las escobillas de carbono
(Fig.9, 10 y11)
Reemplace las escobillas de carbón cuando se hayan
desgastado hasta la marca límite. Quite primero la tapa
de la banda de la herramienta, y luego reemplace las
escobillas de carbón. Las dos escobillas de carbón idén-
ticas deberán reemplazarse al mismo tiempo.
Para mantener la seguridad y fiabilidad del producto, las
reparaciones, el mantenimiento y los ajustes deberán ser
realizados por un Centro de Servicio Autorizado de
Makita.
ACCESORIOS
PRECAUCIÓN:
Estos accesorios o acoplamientos están recomendados
para utilizar con la herramienta Makita especificada en
este manual. El empleo de otros accesorios o acopla-
mientos conllevará un riesgo de sufrir heridas persona-
les. Utilice los accesorios o acoplamientos solamente
para su fin establecido.
Si necesita cualquier ayuda para más detalles en rela-
ción con estos accesorios, pregunte al centro de servicio
Makita local.
• Bolsa del serrín
• Abrazadera
• Banda abrasiva
• Manguera de 28 mm de diámetro interior
Grano (AA) 40 60 80 100 150 180 240
Empleo Basto Medio Fino
