INTRODUCTION
Congratulations on your purchase of a MARSHALLTOWN Flooring Shear. Proudly made in the USA,
MARSHALLTOWN flooring shears are heavy duty and manufactured with the highest grade materials.
MARSHALLTOWN shears are designed with the flooring professional in mind to ensure accuracy and reliability.
Other features of your MARSHALLTOWN flooring shear include:
• Easy, quiet one-cut action
• Ability to cut inside and produce no dust
• Cut material up to 13" (330mm) wide and 1/2" (12.7mm) thick
• Built in ruler for accurate cuts
• Moveable fence for 45° (up to 8" / 203mm wide) and 90° cuts
This owner’s manual provides the information needed to operate and maintain this MARSHALLTOWN flooring
shear. Carefully read and follow all safety and operating instructions in this manual. Ensure every operator of this
flooring shear reads this manual before operating the unit. The replacement of any part on this flooring shear by
other than the manufacturer’s authorized replacement part may adversely affect the performance, durability or
safety of the product.
Be sure safety precautions are observed. Read and follow all safety and operating instructions in this
operator’s manual. The manufacturer reserves the right to make changes on or add improvements to its
product at any time without prior notice or obligation. The manufacturer reserves the right to decide, upon its
sole discretion and at any time, to discontinue this product.
This manual covers the MARSHALLTOWN 13" Flooring Shear. For technical questions or repair parts, please call
MARSHALLTOWN customer service at 1-800-888-0127 or visit www.MARSHALLTOWN.com.

3 of 48
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2179
SAFETY PRECAUTIONS
DANGER!
• DANGER or
WARNING!
WARNING safety signs are located near specific hazards.
• General precautions are listed on CAUTION safety signs.
• This notation appears before warnings in the text. It means that the step that follows must be carried out to
avoid the possibility of personal injury or death. These warnings are intended to help the technician avoid any
potential hazards encountered in the normal service procedures. We strongly recommend that the reader
takes advantage of the information provided to prevent personal injury or injury to others.
THE FOLLOWING PRECAUTIONS ARE SUGGESTED TO HELP PREVENT ACCIDENTS. A CAREFUL OPERATOR
IS THE BEST OPERATOR. MOST ACCIDENTS CAN BE AVOIDED BY OBSERVING CERTAIN PRECAUTIONS.
READ AND TAKE THE FOLLOWING PRECAUTIONS BEFORE OPERATING THIS EQUIPMENT TO HELP
PREVENT ACCIDENTS. EQUIPMENT SHOULD BE OPERATED ONLY BY THOSE WHO ARE RESPONSIBLE AND
INSTRUCTED TO DO SO.
CALIFORNIA PROPOSITION 65 WARNING: This product can expose you to chemicals known to the
State of California to cause cancer, birth defects, or other reproductive harm.
• Read all operating and maintenance instructions before operating or servicing the flooring shear.
• A flooring shear is only as safe as its operator. Give complete and undivided attention to the operation of the
flooring shear.
• Know how to stop the flooring shear instantly.
WARNING!
NEVER operate the flooring shear if any shear components have been removed.
• Keep inexperienced and unauthorized people away from the flooring shear at all times.
• Keep the flooring shear in good operational condition. Loose or damaged parts are dangerous.
• Avoid loose clothing that could get caught in moving parts.
WARNING!
Keep hands and feet away from moving parts.
• Keep all warning, caution and safety instruction labels in good condition. Replace missing, damaged or illegible labels.
• Clear the work area around the shear to prevent tripping or falling onto the shear.
• Operate on level ground to prevent the flooring shear from flipping over.
• DO NOT OPERATE this flooring shear under the influence of alcohol or while taking medication that impairs your reactions.
• Use only factory authorized parts for replacement.
• Wear safety glasses when operating the flooring shear.
• Always use caution when replacing the shear blade.
• Only operate the shear with the approved materials. If extreme force is required to cut a material, it may result in personal
injury and/or damage to the flooring shear.
• Wear proper protective clothing while operating flooring shear, including eye, ear, and clothing.
• Handle all solvents and cleaning agents with care and follow manufacturer’s instructions on safety and disposal.
TABLE OF CONTENTS
Safety Precautions......................................................................................................................................................................3
Safety Decals ...............................................................................................................................................................................4
Warranty........................................................................................................................................................................................4
Assembly ..................................................................................................................................................................................5-6
Product Operation ......................................................................................................................................................................7
Cutting Guide ...............................................................................................................................................................................8
Parts Breakdown ....................................................................................................................................................................8-9
Maintenance ..............................................................................................................................................................................10
Trouble Shooting........................................................................................................................................................................ 11

4 of 48 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2179

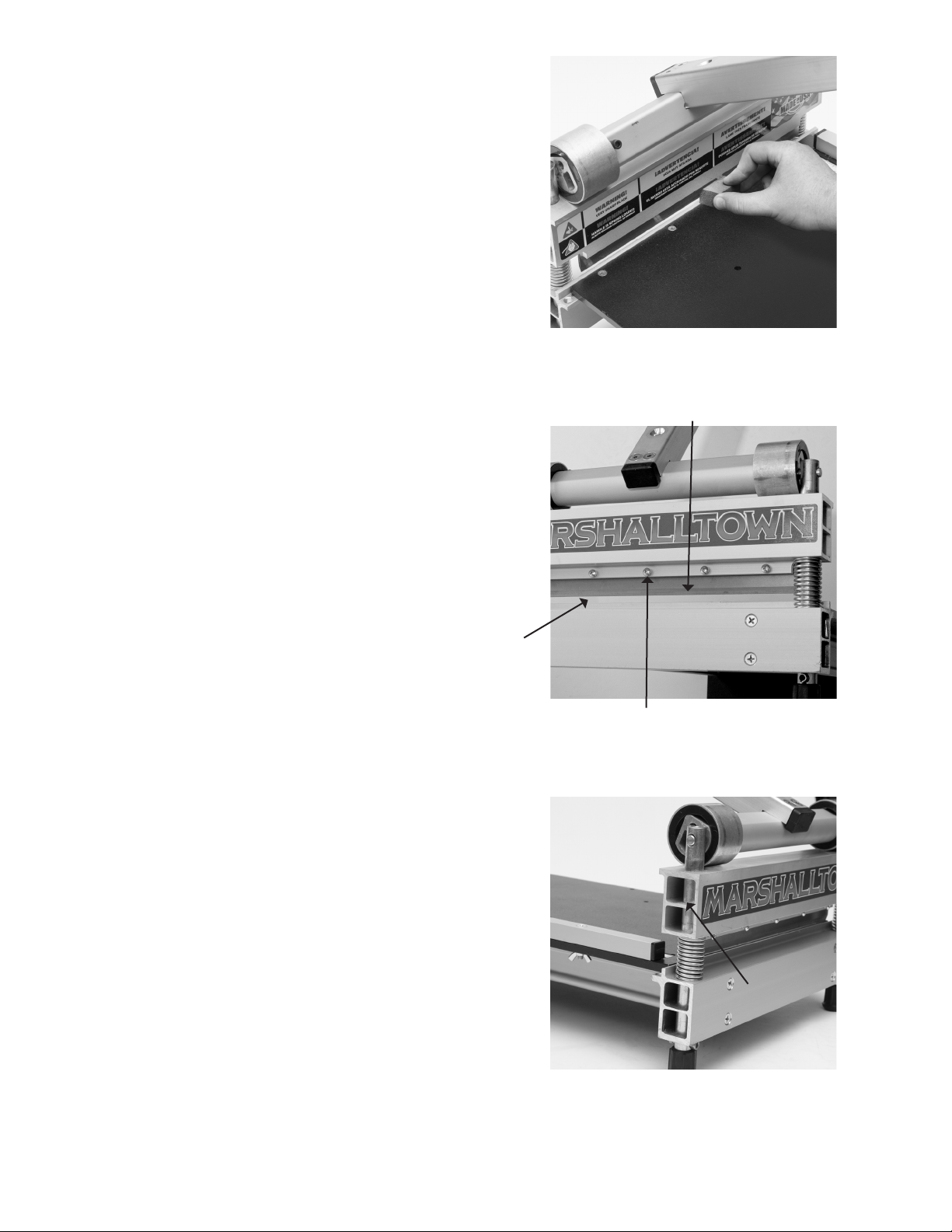

SAFETY DECALS
If your safety decals are damaged, they can be replaced by contacting Customer Service.
WARRANTY
This product is warranted to the original purchaser only, to be free of defects in material and workmanship
under normal use, for one year from purchase date. MARSHALLTOWN shall without charge for parts and labor,
repair or replace such parts which are found to be defective. All transportation charges for replacement parts
must be borne by the purchaser.
For warranty service, the product must be delivered, with proof of purchase date, to MARSHALLTOWN.
Contact MARSHALLTOWN Customer Service to determine the best method of delivering the product that is
under warranty. The delivery of the product must be made no later than 30 days after the expiration of the
warranty period.
All implied warranties, including those of merchantability and fitness for a particular purpose, are limited to one
year from date of purchase by the original retail customer and to the extent permitted by law any and all implied
warranties are excluded and disclaimed after the expiration of such period.
Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitations of
incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty
gives you specific legal rights, and you may also have other rights, which vary from state to state.
Exclusion from this warranty:
1. All consequential damages, including pickup and delivery of the unit, communication, mileage charges and/
or rental of a replacement unit during repairs are not covered under this warranty, or are any loss of income
and/or other loss resulting from the failure of the product to function due to a warranty defect.
2. This warranty will not apply when the product becomes inoperative due to misuse, normal wear, neglect,
improper maintenance, accident or freight damage; has not been operated and maintained in accordance
with the instructions furnished in the Operator’s Manual; or has been altered or modified without approval
from the factory Service Department.
3. No parts or products are to be returned to the factory without prior written approval from the factory.
WS2020
WS2021

5 of 48
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2179
ASSEMBLY
1. Lay out all of the parts.
Tools for Assembly:
• #2 Phillips Screwdriver
• #3 Phillips Screwdriver
• "Hex Wrench (included)
A. Table Assembly
B. Shear Assembly
C. Handle Base
D. Bed Fence
E. Handle Extension
2. Lay out all hardware.
F. #3 Phillips Flat Head Screw, "–20 X 2 " (4x)
G. #2 Phillips Flat Head Screw, 10-24 X " (4x)
H. " Hex Drive Flat Head Screw, "–18 X 1 " (2x)
I. Wing Nut, "–20 (2x)
J. Honing Stone (1x)
K. Cam Locking Pin (1x)
L. End Cap (1x)
ABC D E
F
H
J
G
I
K
L

6 of 48 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2179
3. Attach Table Assembly (A) and Shear Assembly
(B) using hardware set G.
5. Attach Handle Base (C) to Shear Assembly (B) using
one screw from hardware set H. Press the Handle
Base (C) down and insert Cam Locking Pin (K).
7. Press in the spring button and insert Handle
Extension (E) into Handle Base (C).
8. Place the Bed Fence (D) in two holes on the right
side of Table Assembly (A) and attach using
hardware set I.
6. Remove Handle Base (C), insert End Cap (L) bevel
side down into Handle Base (C) and reattach to
Shear Assembly (B) using hardware set H.
4. Attach the bed brace extrusion from the Table
Assembly (A) to the Shear Assembly (B) using
hardware set F.

7 of 48
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2179
1. Press down handle and carefully remove the
Cam Locking Pin. Insert Cam Locking Pin into its
storage hole to prevent losing the pin. Carefully
raise and release the handle.
2. Place material to be cut on the table and slide past
the blade to the desired length. Press flooring
against the Bed Fence and hold firmly in place to
ensure a clean and accurate cut. Press handle
down until the blade touches the material and then
firmly press down on the handle until the material
is cut.
PRODUCT OPERATION
 DEGREE CUTS
1. Loosen wing nuts and remove the Bed Fence. Insert the fence into either of the angled holes for the desired
cut and tighten wing nuts.
DOUBLE CUTTING
Some materials may require the double cutting method to obtain a clean cut. For these materials, make your
first cut " longer than your mark. Then, make a second cut on your mark. This method will help produce
cleaner cuts on some materials.

8 of 48 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2179
CUTTING GUIDE
The MARSHALLTOWN Flooring Shear is designed to cut a variety of materials. Some of the most common
materials are laminate flooring, engineered hardwood, luxury vinyl tile, luxury vinyl plank, vinyl composite tile,
fiber cement board siding, and more.
Note: DO NOT attempt to cut any solid wood, high pressure laminate, or engineered hardwood with a
Janka Hardness Rating higher than 1300.
Note: Even the approved materials may vary greatly in density and hardness. If extreme force is required to cut
a material stop immediately, as it could lead to damage to your shear or injury. Attempting to cut unapproved
materials will void the warranty.
23
25
22
27
24
26
5
3
7
7
31
2
9
17
11
6
16
10
8
13
18
20
33
15
14
151433
20
12 19
32
1
282930
4
21

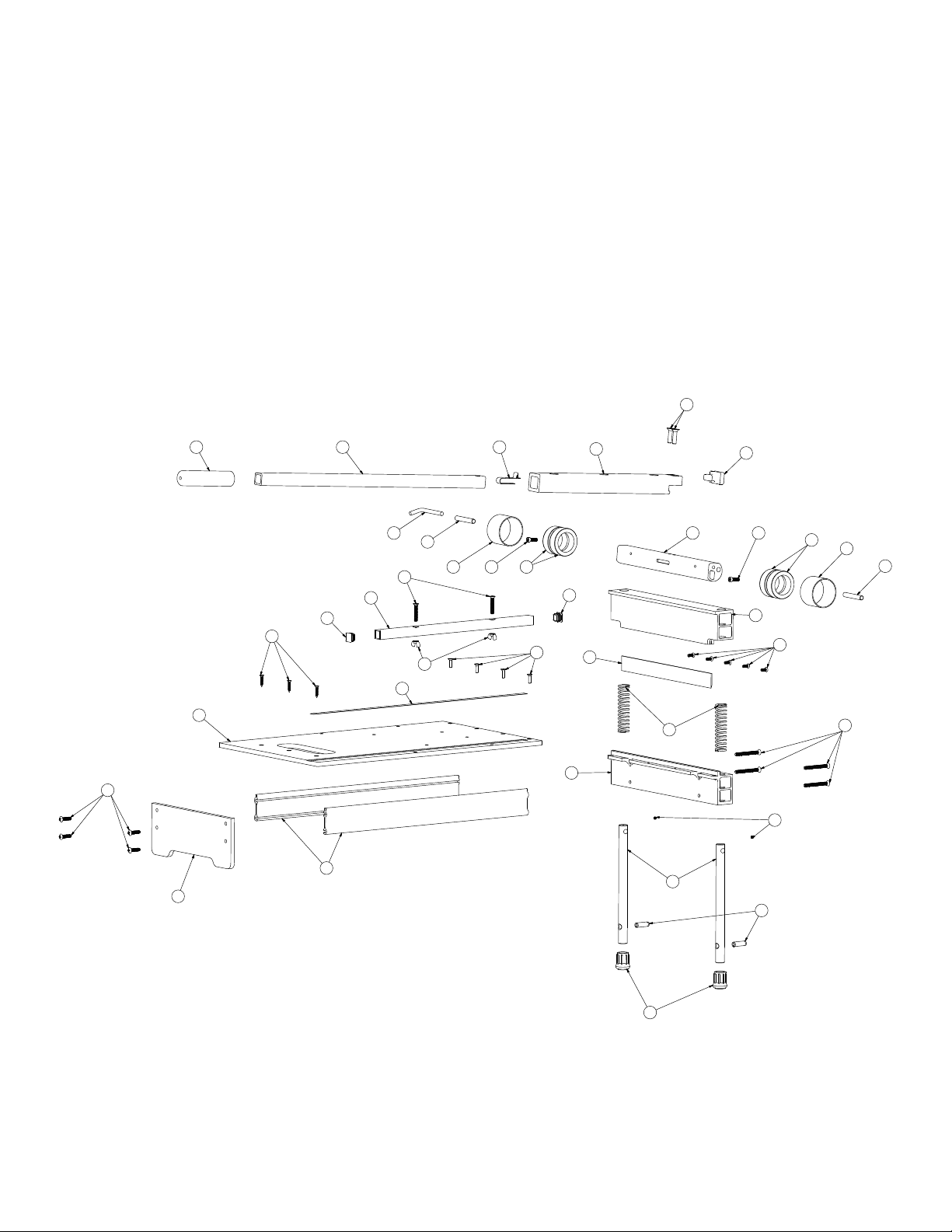

PARTS BREAKDOWN

9 of 48
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2179
PARTS BREAKDOWN
REF # DESCRIPTION PART# Quantity
1 HANDLE BASE R4529 1
2 #3 PHILLIPS FLAT HEAD SCREW, 1/4"-20 X 1 1/2" WR1386 2
3 WING NUT, 1/4"-20 WR1382 2
4 3/16" HEX DRIVE FLAT HEAD SCREW, 5/16”–18 X 1 1/4" WR1383 2
5 #2 PHILLIPS FLAT HEAD SCREW, 10-24 X 3/4" WR1384 4
6 #3 PHILLIPS FLAT HEAD SCREW, 1/4"-20 X 2 1/2" WR1385 4
7 PLASTIC CAP WL710 2
8 BLADE BLADE13 1
9 SLIP-ON FOOT, 3/4" SORF 2
10 COMPRESSION SPRING WX2424 2
11 SET SCREW, 10-24 X 3/16" WR1377 2
12 CAM LOCKING PIN CAMPIN 1
13 #2 PHILLIPS PAN HEAD SCREW, 10-24 X 1/2” WR1158 5
14 SOCKET HEAD CAP SCREW, 1/4"-20 X 3/4" WR1427 2
15 FS213 BEARING INSERT WL829 4
16 ANVIL BEAM R4525 1
17 GUIDE ROD WU976 2
18 BLADE BEAM R4526 1
19 CAM BAR R4576 1
20 CAM PIN WU905 2
21 SPRING PIN, 3/8" DIA X 1 1/4" LONG WR1379 2
22 BED BRACE EXTRUSION WC947 2
23 #3 PHILLIPS PAN HEAD SCREW, 1/4"-20 X 1" WR1380 4
24 #2 PHILLIPS FLAT HEAD SCREW, #10 X 1" LONG WR1381 3
25 LEG R4531 1
26 ADHESIVE RULE WX2426 1
27 BED WL708 1
28 SPRING BUTTON WT173 1
29 EXTENSION HANDLE R4528 1
30 SOFT GRIP WT507 1
31 BED FENCE R3944 1
32 END CAP WL741 1
33 ROUND TUBE 2.5 X 0.063 X 1.73 LONG WC1025 2
34 HONING STONE (NOT SHOWN) HONE 1
35 BED FENCE KIT - INCLUDES REF # 2,3,31 (NOT SHOWN) FENCE 1
36 EXTENSION HANDLE - INCLUDES REF # 28,29,30 (NOT SHOWN) EXTHANDLE 1

10 of 48 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2179
MAINTENANCE
Honing the Blade
Push the handle down until the blade 1/8” (3mm)
above the tabletop. Place the provided Honing Stone
(J) against the flat side of the blade. Slide the honing
stone from one end of the blade to the other 3-4
times. This will remove any burrs from your blade and
should be done every 100 cuts. Use caution when
honing the blade. The blade is sharp and can easily
cause injury. Cut resistant gloves are recommended
when honing the blade.
Replacing the Blade
Use cut-resistant gloves when replacing the blade.
Cover the cutting edge with a blade guard or other
suitable covering. Place the shear upside down on
a workbench with the jaws in the open position,
creating a gap to allow blade removal. To remove the
blade use a #2 Phillips screwdriver and loosen the
5 retaining screws one full turn counterclockwise.
Do not remove the screws. When the last screw is
loosened, the blade will slip out of the retaining slot.
Cover the cutting edge of the new blade with a blade
guard or other suitable covering. Slide the new blade
into the slot with the beveled edge facing the screws.
Center the blade in the slot and make sure the blade
is fully inserted. Hand-tighten the center screw.
Hand-tighten the remaining screws to complete the
installation.
Lubrication
After every 100 cuts, it is recommended that the
shear be lubricated. Use a light oil and apply according
to the image. Lubricating the shear will extend the life
of the shear and result in easier cutting.
Oil
Retaining screws
Gap
Beveled edge on blade
facing retaining screws

11 of 48
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2179
TROUBLESHOOTING
ISSUE RESOLUTION
Shear won’t cut desired material
Review cutting guide in manual to confirm it is a
confirmed material. Contact MARSHALLTOWN
customer service. Do not attempt to use
extreme force to cut the material.
Shear is leaving a jagged edge on flooring
Use honing stone to carefully touch up the blade
as described in the manual. Use double cutting
method as described in the manual if necessary.
Shear requires more force to cut than normal
Use honing stone to carefully touch up the
blade as described in the manual. Follow the
maintenance section of the manual to oil and
grease the shear.

104 S. 8th Ave., Marshalltown, IA
Phone [phone]
Fax [phone]
www.MARSHALLTOWN.com
WS2179

CORTADORA DE PISOS
DE " (13 mm)
Pieza # FS213-L | EDI# 28996
104 S. 8th Ave. | Marshalltown, IA
Teléfono 800-888-0127 / 641-753-0127 | Fax [phone]
www.MARSHALLTOWN.com
WS#2179

14 of 48 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2179
INTRODUCCIÓN
Felicidades por su compra de una cortadora de pisos MARSHALLTOWN. Orgullosamente hechas en EE.UU., las
cortadoras de pisos MARSHALLTOWN son de trabajo pesado y están fabricadas con los materiales de la más
alta calidad. Las cortadoras de MARSHALLTOWN se diseñaron teniendo en mente al instalador de pisos para
asegurar la exactitud y confiabilidad.
Otras características de la cortadora de pisos MARSHALLTOWN incluyen:
• Acción de un solo corte fácil y silencioso
• Habilidad de cortar en interiores sin generar polvo
• Corta material de hasta 13" (330 mm) de ancho y 1/2" (12.7 mm) de espesor
• Regla integrada para cortes exactos
• Guía móvil para cortes de 45° (hasta 8" / 203 mm de ancho) y 90°
Este manual del propietario proporciona la información necesaria para la operación y el mantenimiento de
esta cortadora de pisos MARSHALLTOWN. Lea detenidamente y siga todas las instrucciones de operación y
seguridad que se encuentran en este manual. Asegúrese de que todos los operadores de esta cortadora de
pisos lean este manual antes de utilizar la unidad. El reemplazo de cualquier pieza de esta cortadora de pisos por
una pieza de repuesto de cualquier otro fabricante puede afectar negativamente el desempeño, durabilidad o
seguridad del producto.
Asegúrese de seguir las precauciones de seguridad. Lea y siga todas las instrucciones de operación y
seguridad que se encuentran en este manual del operador. El fabricante se reserva el derecho de hacer
cambios o añadir mejoras a su producto en cualquier momento y sin previo aviso u obligación. El fabricante se
reserva el derecho a decidir, a su entera discreción y en cualquier momento, descontinuar este producto.
Este manual abarca la cortadora de pisos de 13" MARSHALLTOWN. Para preguntas técnicas o piezas de
repuesto, llame a servicio al cliente de MARSHALLTOWN al 1-800-888-0127 o visite www.MARSHALLTOWN.com.

15 of 48
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2179
PRECAUCIONES DE SEGURIDAD
• Los letreros de seguridad de PELIGRO o ADVERTENCIA se encuentran ubicados cerca
de riesgos específicos.
• Las medidas de seguridad generales se enumeran en los letreros de seguridad de
PRECAUCIÓN.
• Esta nota aparece antes de las advertencias en el texto. Esto significa que el paso que sigue debe llevarse a cabo
para evitar la posibilidad de una lesión personal o la muerte. Estas advertencias pretenden ayudar al técnico a
evitar cualquier riesgo potencial que se encuentre en los procedimientos de servicio normales. Recomendamos
enfáticamente que el lector aproveche la información proporcionada para prevenir lesiones personales o lesiones a
otros.
LAS SIGUIENTES PRECAUCIONES SE SUGIEREN PARA AYUDAR A PREVENIR ACCIDENTES. UN OPERADOR
CUIDADOSO ES EL MEJOR OPERADOR. LA MAYORÍA DE LOS ACCIDENTES PUEDEN EVITARSE SIGUIENDO CIERTAS
PRECAUCIONES. LEA Y TOME LAS SIGUIENTES PRECAUCIONES ANTES DE OPERAR ESTE EQUIPO A FIN DE AYUDAR
A PREVENIR ACCIDENTES. EL EQUIPO DEBE SER OPERADO SOLO POR LAS PERSONAS QUE SON RESPONSABLES E
INSTRUIDAS PARA HACERLO.
ADVERTENCIA DE LA PROPUESTA 65 DE CALIFORNIA: Este producto puede exponerlo a químicos que
en el estado de California se conocen como causantes de cáncer, defectos de nacimiento u otros daños
reproductivos.
• Lea todas las instrucciones de operación y mantenimiento antes de operar o dar servicio a la cortadora de pisos.
• Una cortadora de pisos es segura siempre que el operador la utilice con seguridad. Preste completa atención a la
operación de la cortadora de pisos.
• Sepa cómo detener la cortadora de pisos al instante.
NUNCA opere la cortadora de pisos si cualquiera de los componentes de corte se han extraído.
• Mantenga a las personas sin experiencia y no autorizadas lejos de la cortadora de pisos en todo momento.
• Mantenga la cortadora de pisos en buenas condiciones operativas. Las piezas sueltas o dañadas son peligrosas.
• Evite usar ropa holgada que pudiera ser atrapada por las piezas móviles.
Mantenga las manos y los pies lejos de las piezas móviles.
• Mantenga todas las etiquetas de advertencia, precaución e instrucciones de seguridad en buenas condiciones.
Reemplace las etiquetas faltantes, dañadas o ilegibles.
• Despeje el área de trabajo alrededor de la cortadora a fin de evitar tropiezos o caídas sobre la cortadora.
• Opere sobre un suelo nivelado para evitar que la cortadora de piso se volteé.
• NO OPERE esta cortadora de pisos bajo la influencia de alcohol o mientras toma medicamentos que deterioran sus
reacciones.
• Use únicamente piezas autorizadas de fábrica para repuestos.
• Use lentes de seguridad cuando opere la cortadora de pisos.
• Siempre tenga cuidado al reemplazar la hoja cortadora.
• Solo opere la cortadora con los materiales aprobados. Si se requiere una fuerza extrema para cortar un material,
puede resultar en lesiones personales y/o daño a la cortadora de pisos.
• Use ropa de protección apropiada mientras opera la cortadora de pisos, incluyendo protección de ojos, oídos y ropa.
• Maneje todos los solventes y agentes de limpieza con cuidado y siga las instrucciones del fabricante sobre la
seguridad y la disposición.
CONTENIDO
Precauciones de seguridad .......................................................................................................................................................3
Calcomanías de seguridad.........................................................................................................................................................4
Garantía .........................................................................................................................................................................................4
Ensamblaje................................................................................................................................................................................5-6
Operación del producto..............................................................................................................................................................7
Guía de cortes ..............................................................................................................................................................................8
Listado de piezas.....................................................................................................................................................................8-9
Mantenimiento ..........................................................................................................................................................................10
Resolución de problemas......................................................................................................................................................... 11

16 of 48 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2179
CALCOMANÍAS DE SEGURIDAD
Si las calcomanías de seguridad están dañadas, puede reemplazarlas comunicándose con servicio al cliente.
GARANTÍA
Este producto está garantizado solo al comprador original frente a defectos en material y mano de obra bajo
un uso normal, por un año a partir de la fecha de compra. MARSHALLTOWN reparará o reemplazará, sin cargo
alguno por piezas y mano de obra, dichas piezas que se determinen como defectuosas. Todos los cargos de
transportación de las piezas de repuesto deberán ser pagados por el comprador.
Para obtener el servicio de garantía, el producto debe ser enviado, con prueba de la fecha de compra, a
MARSHALLTOWN. Comuníquese con el servicio al cliente de MARSHALLTOWN para determinar el mejor
método para enviar el producto que está bajo la garantía. El envío del producto debe realizarse a más tardar 30
días después del vencimiento del periodo de garantía.
Todas las garantías implícitas, incluyendo aquellas de comerciabilidad e idoneidad para una finalidad en especial,
están limitadas a un año a partir de la fecha de compra por parte el cliente minorista original y en la medida que
lo permita la ley, además se excluyen y se renuncia a todas las garantías implícitas después del vencimiento de
dicho periodo.
Algunos estados no permiten limitaciones sobre la duración del periodo de una garantía implícita, o la exclusión o
limitaciones de daños indirectos o consecuentes, por lo que las limitaciones o exclusiones mencionadas pueden
no aplicar a su caso. Esta garantía le otorga derechos legales específicos y es posible que usted tenga otros
derechos que varían de estado a estado.
Exclusión de esta garantía:
1. Todos los daños consecuentes, incluyendo la recolección y entrega de la unidad, comunicación, cargos por
kilometraje y/o renta de una unidad de reemplazo durante reparaciones no están cubiertos por esta garantía
ni tampoco cualquier pérdida de ingresos y/u otras pérdidas que resulten por la falla de funcionamiento del
producto debido a un defecto cubierto por la garantía.
2. Esta garantía no aplicará cuando el producto se vuelva inoperativo debido al mal uso, desgaste normal,
negligencia, mantenimiento inadecuado, accidente o daño en el transporte; no ha sido operado y mantenido
de conformidad con las instrucciones proporcionadas en el manual del operador o ha sido alterado o
modificado sin la aprobación del Departamento de Servicio de la fábrica.
3. Ninguna pieza o producto debe regresarse a la fábrica sin la aprobación previa por escrito de la fábrica.
WS2020
WS2021

17 of 48
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2179
ENSAMBLAJE
1. Distribuya todas las piezas.
Herramientas necesarias para el montage:
• Destornillador Phillips de #2
• Destornillador Phillips de #3
• Llave hexagonal de " (incluido)
A. Ensamble de la mesa
B. Ensamble de la
cortadora
C. Base del mango
D. Guía de la cama
E. Extensión del mango
2. Distribuya toda la tornillería.
F. Tornillo Phillips de cabeza plana #3, "–20 X 2 " (4x)
G. Tornillo Phillips de cabeza plana #2, 10-24 X " (4x)
H. Tornillo de cabeza plana hexagonal de ", "–18 X 1 " (2x)
I. Tuerca de mariposa, "–20 (2x)
J. Piedra de esmerilar (1x)
K. Pasador de inmovilización (1x)
L. Tapón (1x)
A
F
H
J
G
I
K
L
BC D E

18 of 48 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2179
3. Sujete el ensamble de la mesa (A) y el ensamble de
corte (B) usando el conjunto de tornillos G.
5. Sujete la base del mango (C) en el ensamble
de corte (B) usando un tornillo del conjunto de
tornillos H. Presione la base del mango (C) hacia
abajo e inserte el pasador de inmovilización (K).
7. Presione el botón de resorte e inserte la extensión
del mango (E) hacia dentro de la base del mango
(C).
8. Coloque la guía de la cama (D) en los dos orificios
situados en el lado derecho del ensamble de la
mesa (A) y sujétela usando el conjunto de tornillos
I.
6. Quitar la base del mango (C), inserte el tapón (L)
con el lado del bisel hacia abajo en la base del mango
(C) y sujete el ensamble de corte (B) usando el
conjunto de tornillos H.
4. Sujete la extrusión del soporte de la cama en el
ensamble de la mesa (A) al ensamble de corte (B)
usando el conjunto de tornillos F.

19 of 48
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2179
1. Presione el mango hacia abajo y retire con cuidado
el pasador de inmovilización. Inserte el pasador
de inmovilización en su orificio de almacenamiento
para evitar perderlo. Suba y suelte con cuidado el
mango.
2. Coloque el material que cortará en la mesa y
deslice la hoja hasta el largo deseado. Presione
el piso contra la guía de la cama y manténgalo
firmemente en su lugar para asegurar un corte
limpio y exacto. Presione el mango hacia abajo
hasta que la hoja toque el material y luego presione
hacia abajo firmemente sobre el mango hasta
cortar el material.
OPERACIÓN DEL PRODUCTO
CORTES DE  GRADOS
1. Afloje las tuercas de mariposa y retire la guía de la cama. Inserte la guía en cualquiera de los orificios en
ángulo para el corte deseado y apriete las tuercas de mariposa.
DOBLE CORTE
Algunos materiales pueden necesitar el método de doble corte para obtener un corte limpio. Para estos
materiales, realice el primer corte " más largo que su marca. Luego, realice el segundo corte en su marca.
Este método ayudará a producir cortes más limpios en algunos materiales.

20 of 48 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2179
GUÍA DE CORTE
La cortadora de pisos MARSHALLTOWN está diseñada para cortar una variedad de materiales. Algunos de
los materiales más comunes son pisos laminados, piso de madera de diseño, losetas vinílicas de lujo, tablones
vinílicos de lujo, losetas de compuesto vinílico, recubrimiento de placas de cemento de fibra y más.
Nota: NO intente cortar madera sólida, laminado de alta presión o piso de madera de diseño con una
clasificación de dureza Janka mayor a 1300.
Nota: Incluso los materiales aprobados pueden variar mucho en densidad y dureza. Si se requiere una fuerza
extrema para cortar un material deténgase inmediatamente, ya que pudiera resultar en daños a la cortadora o
lesiones. Intentar cortar materiales no aprobados anulará la garantía.
DESCRIPCIÓN DE LAS PIEZAS
23
25
22
27
24
26
5
3
7
7
31
2
9
17
11
6
16
10
8
13
18
20
33
15
14
151433
20
12 19
32
1
282930
4
21
