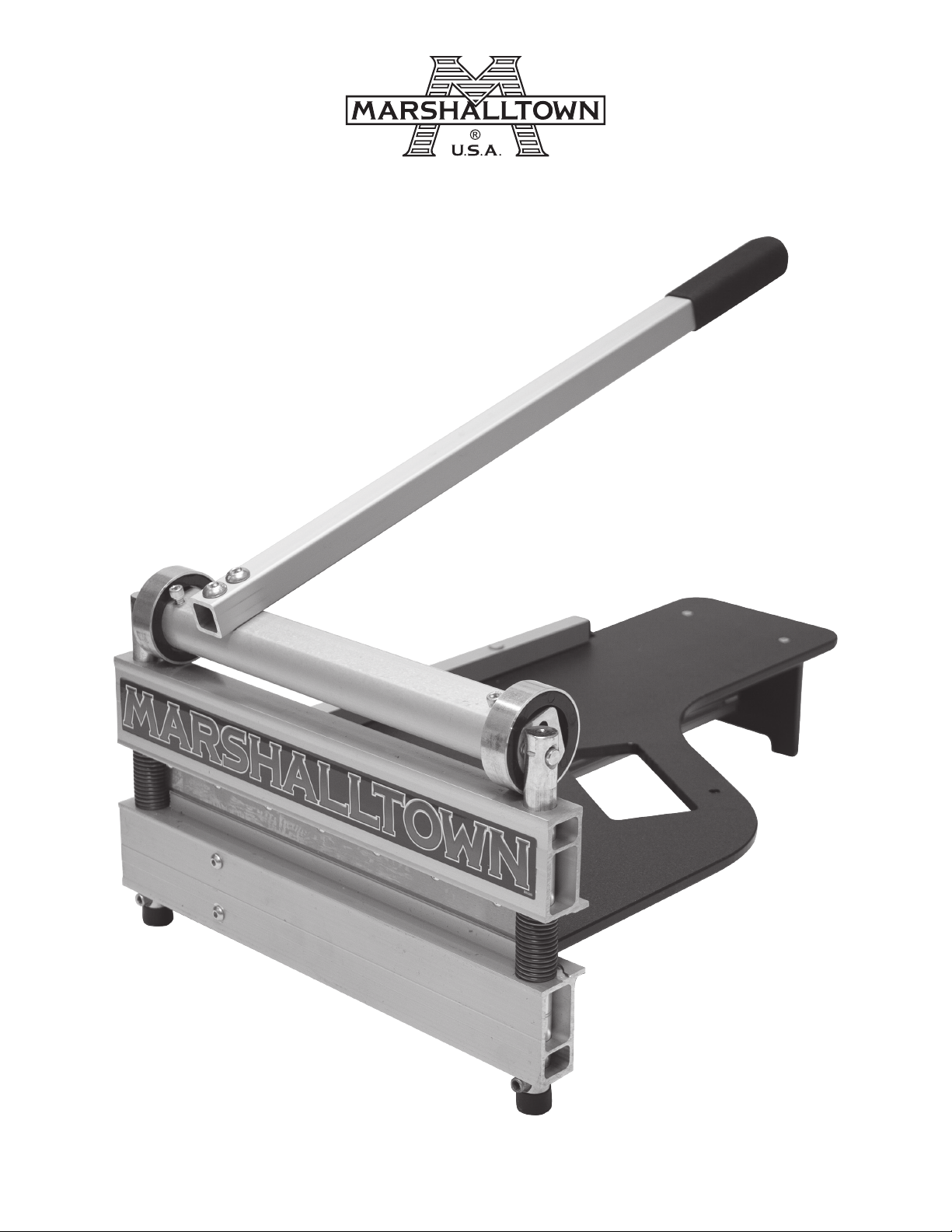

Marshalltown LWFS13 User manual

LIGHTWEIGHT " FLOORING SHEAR
Part# LWFS13 | EDI# 29305
104 S. 8th Ave. | Marshalltown, IA
Phone [phone] | Fax [phone]
www.MARSHALLTOWN.com
WS2690

2 of 12 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2690
INTRODUCTION
Congratulations on your purchase of a MARSHALLTOWN Flooring Shear. Proudly made in the USA,
MARSHALLTOWN flooring shears are heavy duty and manufactured with the highest-grade materials.
MARSHALLTOWN shears are designed with the flooring professional in mind to ensure accuracy and reliability.
Other features of your MARSHALLTOWN flooring shear include:
• Easy, quiet one-cut action
• Ability to cut inside and produce no dust
• Cut material up to 13" (330mm) wide and 12mm thick
• Moveable fence for 90° and 45° cuts
This owner’s manual provides the information needed to operate and maintain this MARSHALLTOWN flooring
shear. Carefully read and follow all safety and operating instructions in this manual. Ensure every operator of this
flooring shear reads this manual before operating the unit. The replacement of any part on this flooring shear by
other than the manufacturer’s authorized replacement part may adversely affect the performance, durability or
safety of the product.
Be sure safety precautions are observed. Read and follow all safety and operating instructions in this
operator’s manual. The manufacturer reserves the right to make changes on or add improvements to its
product at any time without prior notice or obligation. The manufacturer reserves the right to decide, upon its
sole discretion and at any time, to discontinue this product.
This manual covers the MARSHALLTOWN Lightweight 13" Flooring Shear. For technical questions or repair
parts, please call MARSHALLTOWN customer service at 1-800-888-0127 or visit www.MARSHALLTOWN.com.

3 of 12
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2690
SAFETY PRECAUTIONS
DANGER!
• DANGER or
WARNING!
WARNING safety signs are located near specific hazards.
• General precautions are listed on CAUTION safety signs.
• This notation appears before warnings in the text. It means that the step that follows must be carried out to
avoid the possibility of personal injury or death. These warnings are intended to help the technician avoid any
potential hazards encountered in the normal service procedures. We strongly recommend that the reader
takes advantage of the information provided to prevent personal injury or injury to others.
THE FOLLOWING PRECAUTIONS ARE SUGGESTED TO HELP PREVENT ACCIDENTS. A CAREFUL OPERATOR
IS THE BEST OPERATOR. MOST ACCIDENTS CAN BE AVOIDED BY OBSERVING CERTAIN PRECAUTIONS.
READ AND TAKE THE FOLLOWING PRECAUTIONS BEFORE OPERATING THIS EQUIPMENT TO HELP
PREVENT ACCIDENTS. EQUIPMENT SHOULD BE OPERATED ONLY BY THOSE WHO ARE RESPONSIBLE AND
INSTRUCTED TO DO SO.
CALIFORNIA PROPOSITION 65 WARNING: This product can expose you to chemicals known to the
State of California to cause cancer, birth defects, or other reproductive harm.
• Read all operating and maintenance instructions before operating or servicing the flooring shear.
• A flooring shear is only as safe as its operator. Give complete and undivided attention to the operation of the
flooring shear.
• Know how to stop the flooring shear instantly.
WARNING!
NEVER operate the flooring shear if any shear components have been removed.
• Keep inexperienced and unauthorized people away from the flooring shear at all times.
• Keep the flooring shear in good operational condition. Loose or damaged parts are dangerous.
• Avoid loose clothing that could get caught in moving parts.
WARNING!
Keep hands and feet away from moving parts.
• Keep all warning, caution and safety instruction labels in good condition. Replace missing, damaged or illegible labels.
• Clear the work area around the shear to prevent tripping or falling onto the shear.
• Operate on level ground to prevent the flooring shear from flipping over.
• DO NOT OPERATE this flooring shear under the influence of alcohol or while taking medication that impairs your reactions.
• Use only factory authorized parts for replacement.
• Wear safety glasses when operating the flooring shear.
• Always use caution when replacing the shear blade.
• Only operate the shear with the approved materials. If extreme force is required to cut a material, it may result in
personal injury and/or damage to the flooring shear.
• Wear proper protective clothing while operating flooring shear, including eye, ear, and clothing.
• Handle all solvents and cleaning agents with care and follow manufacturer’s instructions on safety and disposal.
TABLE OF CONTENTS
Safety Precautions......................................................................................................................................................................3
Safety Decals ...............................................................................................................................................................................4
Warranty........................................................................................................................................................................................4
Assembly ......................................................................................................................................................................................5
Product Operation ......................................................................................................................................................................7
Cutting Guide ...............................................................................................................................................................................7
Parts Breakdown ....................................................................................................................................................................8-9
Maintenance ..............................................................................................................................................................................10
Trouble Shooting........................................................................................................................................................................ 11

4 of 12 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2690
SAFETY DECALS
If your safety decals are damaged, they can be replaced by contacting Customer Service.
WARRANTY
This product is warranted to the original purchaser only, to be free of defects in material and workmanship
under normal use, for one year from purchase date. MARSHALLTOWN shall without charge for parts and labor,
repair or replace such parts which are found to be defective. All transportation charges for replacement parts
must be borne by the purchaser.
For warranty service, the product must be delivered, with proof of purchase date, to MARSHALLTOWN.
Contact MARSHALLTOWN Customer Service to determine the best method of delivering the product that is
under warranty. The delivery of the product must be made no later than 30 days after the expiration of the
warranty period.
All implied warranties, including those of merchantability and fitness for a particular purpose, are limited to one
year from date of purchase by the original retail customer and to the extent permitted by law any and all implied
warranties are excluded and disclaimed after the expiration of such period.
Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitations of
incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty
gives you specific legal rights, and you may also have other rights, which vary from state to state.
Exclusion from this warranty:
1. All consequential damages, including pickup and delivery of the unit, communication, mileage charges and/
or rental of a replacement unit during repairs are not covered under this warranty, or are any loss of income
and/or other loss resulting from the failure of the product to function due to a warranty defect.
2. This warranty will not apply when the product becomes inoperative due to misuse, normal wear, neglect,
improper maintenance, accident or freight damage; has not been operated and maintained in accordance
with the instructions furnished in the Operator’s Manual; or has been altered or modified without approval
from the factory Service Department.
3. No parts or products are to be returned to the factory without prior written approval from the factory.
WS2020
WS2021

5 of 12
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2690
ASSEMBLY

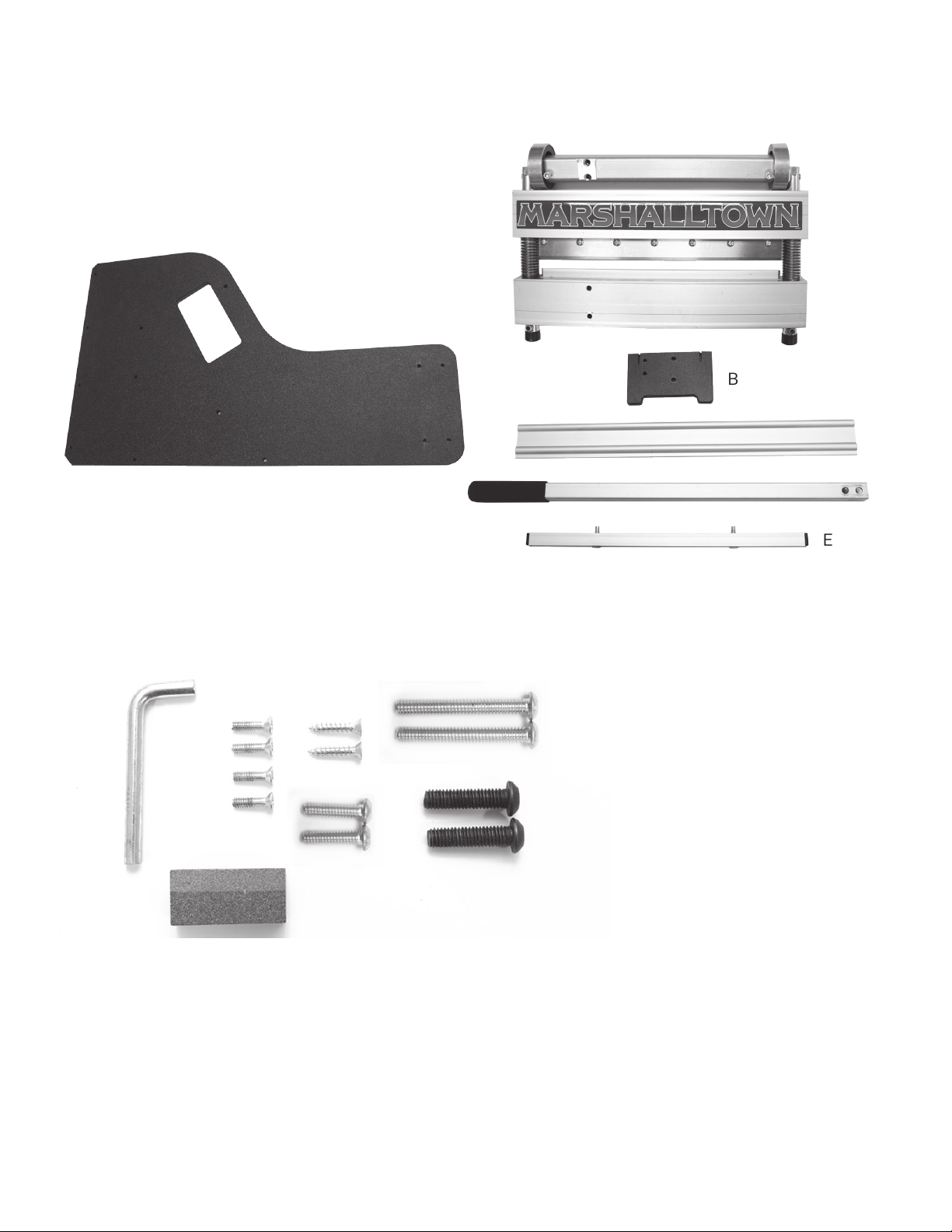

1. Lay out all of the parts.
Tools for Assembly:
• #2 Phillips Screwdriver (not included)
• ⁄"Hex Wrench (included)
• ⁄ "Hex Wrench (included)
A. Bed
B. Leg
C. Bed Brace
D. Handle
E. Bed Fence
F. Shear Assembly
2. Lay out all hardware.
G. Cam Locking Pin (1x)
H. #2 Phillips Drive, Flat Head Screw, 10-24 X ⁄" (4x)
I. #2 Phillips Drive, #10 Flat Head Screw, 1" Long (2x)
J. ⁄" Hex Drive, Button Head Screw, ⁄"—20 X 1" (2x)
K. ⁄" Hex Drive, Button Head Screw, ⁄"—20 X 2" (2x)
L. ⁄" Hex Drive Button Head Screw, ⁄"—16 X 1⁄" (2x)
M. Honing Stone (1x)
A
B
C
D
E
G
K
H
L
M
F
I
J

6 of 12 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2690
3. Attach the Bed Brace (C) and Shear Assembly (F)
using Hardware Set (K).
5. Attach the Bed (A) to the Shear Assembly (F) using
Hardware Set (I) for the back and Hardware Set (H)
for the front.
7. Attach Handle (D) to the Handle Base using
Hardware Set (L).
8. Place the Bed Fence (E) into the holes on the right
side of the Bed (A).
6. Rotate the Handle Base on the top of the Shear
Assembly (F) and insert the Locking Pin (G) into
the side.
4. Attach the Leg (B) to the other side of the Bed
Brace (C) using Hardware Set (J).

7 of 12
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2690
1. Press down handle and carefully remove the Cam
Locking Pin. Carefully raise and release the handle.
2. Place material to be cut on the table with the
finished side up and slide past the blade to the
desired length. Press flooring against the Bed
Fence and hold firmly in place to ensure a clean and
accurate cut. Press handle down until the blade
touches the material and then firmly press down on
the handle until the material is cut.
PRODUCT OPERATION
 DEGREE CUTS

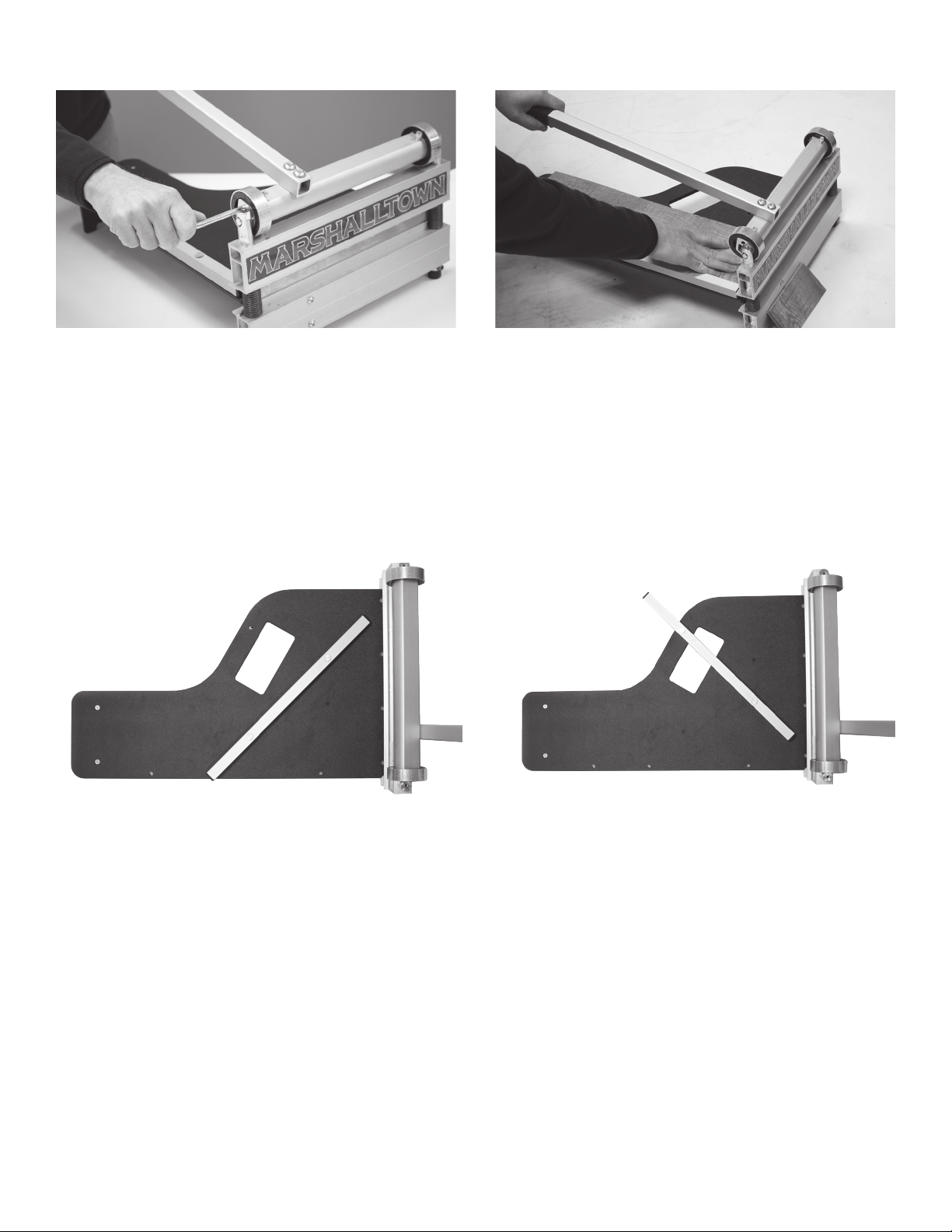

1. Remove the Bed Fence by pulling firmly up. Insert the fence into either of the angled holes for the desired cut.
DOUBLE CUTTING
Some materials may require the double cutting method to obtain a clean cut. For these materials, make your
first cut ⁄" longer than your mark. Then, make a second cut on your mark. This method will help produce
cleaner cuts on some materials.
CUTTING GUIDE
The MARSHALLTOWN Flooring Shear is designed to cut a variety of materials. Some of the most common
materials are laminate flooring, engineered hardwood, luxury vinyl tile, luxury vinyl plank, vinyl composite tile,
fiber cement board siding, and more.
Note: DO NOT attempt to cut any solid wood, high pressure laminate, engineered hardwood with a Janka
Hardness Rating higher than 1200 or a rating higher than AC4.
Note: Even the approved materials may vary greatly in density and hardness. If extreme force is required to cut
a material stop immediately, as it could lead to damage to your shear or injury. Attempting to cut unapproved
materials will void the warranty.

8 of 12 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2690
PARTS BREAKDOWN

9 of 12
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2690
PARTS BREAKDOWN
REF # DESCRIPTION PART# Quantity
1 BED - LIGHT WEIGHT SHEAR, 13" R4588 1
2 LEG - LIGHT WEIGHT SHEAR, 13" R4592 1
3 ANVIL BEAM - LIGHT WEIGHT SHEAR, 13" R5870 1
4 CAM BAR - LIGHT WEIGHT SHEAR, 13" R5872 1
5 BLADE BEAM - LIGHT WEIGHT SHEAR, 13" R5871 1
6 SPRING PIN, ZN PL SLOTTED, 0.375 DIA X 1⁄" LONG WR1379 2
7 ⁄" ROUND END CAP WL793 2
8 GUIDE ROD - LIGHT WEIGHT SHEAR, 13" WU913 2
9 SET SCREW - 10-24 UNC, ⁄" LONG WR1377 2
10 BEARING ASSEMBLY - LWFS13 R7363 2
11 SHCS, ⁄-20 X ⁄" WR1427 2
12 PPH MACHINE SCREW, 10-24 X ⁄" Z WR1158 7
13 SPRING - COMPRESSION - 0.970" OD x 4" LONG, 14lbs./in. WR1634 2
14 SHEAR BLADE - LIGHT WEIGHT SHEAR, 13" LWFS13B 1
15 CAM PIN-ZINC PLATED WU905 2
16 1⁄" HANDLE GRIP (GRIP WORKS PART #133456) WT507 1
17 HANDLE - LIGHT WEIGHT SHEAR, 13" R5869 1
18 FENCE - LIGHT WEIGHT SHEAR, 13" R4589-010 1
19 ⁄ x 1⁄ AL FLAT HEAD SOLID RIVET WR1553 2
20 SQUARE PLASTIC CAP WL710 2
21 BED BRACE - LIGHT WEIGHT SHEAR, 13" WC947 1
22 BHCS ⁄-16 X 1⁄" LONG, ZINC PLATED WR1443 2
23 FHCS, 10-24 UNC, ⁄" LONG WR1384 4
24 #10 FLAT HEAD PHILLIPS SCREW - 1" LONG WR1381 2
25 BHCS ⁄ - 20 X 1" WR1490 2
26 BHCS ⁄ - 20 X 2" WR1491 2
27 CAM LOCK-ZINC PLATED WU904 1

10 of 12 104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.com WS2690
MAINTENANCE
Honing the Blade
Push the handle down until the blade is ⁄" (3mm)
above the tabletop. Place the provided Honing Stone
(M) against the flat side of the blade. Slide the honing
stone from one end of the blade to the other 3-4
times. This will remove any burrs from your blade and
should be done every 100 cuts. Use caution when
honing the blade. The blade is sharp and can easily
cause injury. Cut-resistant gloves are recommended
when honing the blade.
Replacing the Blade
Use cut-resistant gloves when replacing the blade.
Cover the cutting edge with a blade guard or other
suitable covering. Place the shear upside down on
a workbench with the jaws in the open position,
creating a gap to allow blade removal. To remove the
blade use a #2 Phillips screwdriver and loosen the
7 retaining screws one full turn counterclockwise.
When the last screw is loosened, the blade will slip
out. Remove the screws if the blade does not slip
out easily. Cover the cutting edge of the new blade
with a blade guard or other suitable covering. Slide
the new blade into position with the beveled edge
facing the screws. Center the blade and make sure the
blade is fully inserted. Hand-tighten the center screw.
Hand-tighten the remaining screws to complete the
installation.
Lubrication
After every 100 cuts, it is recommended that the
shear be lubricated. Use a light oil and grease (wheel
bearing grease) and apply according to the image
below. Lubricating the shear will extend the life of the
shear and result in easier cutting.
Oil
Grease
Retaining screws
Gap
Beveled edge on blade
facing retaining screws

11 of 12
104 S. 8th Ave. Marshalltown, IA Phone [phone] • Fax [phone] www.MARSHALLTOWN.comWS2690
TROUBLESHOOTING
ISSUE RESOLUTION
Shear won’t cut desired material
Review cutting guide in manual to confirm it is a
confirmed material. Contact MARSHALLTOWN
customer service. Do not attempt to use
extreme force to cut the material.
Shear is leaving a jagged edge on flooring
Use honing stone to carefully touch up the blade
as described in the manual. Use double cutting
method as described in the manual if necessary.
Shear requires more force to cut than normal
Use honing stone to carefully touch up the
blade as described in the manual. Follow the
maintenance section of the manual to oil and
grease the shear.

104 S. 8th Ave., Marshalltown, IA
Phone [phone]
Fax [phone]
www.MARSHALLTOWN.com
WS2690

CORTADORA DE PISOS LIVIANA DE " (33 cm)
N.º de parte LWFS13 | EDI# 29305
104 S. 8th Ave. | Marshalltown, IA
Teléfono 800-888-0127 / 641-753-0127 | Fax [phone]
www.MARSHALLTOWN.com
WS2690

2 de 12 104 S. 8th Ave. Marshalltown, IA Teléfono 800-888-0127 / 641-753-0127 • Fax [phone] www.MARSHALLTOWN.com WS2690
INTRODUCCIÓN
Felicidades por su compra de una cortadora de pisos MARSHALLTOWN. Orgullosamente hechas en EE.UU., las
cortadoras de pisos MARSHALLTOWN son de trabajo pesado y están fabricadas con los materiales de la más
alta calidad. Las cortadoras de MARSHALLTOWN se diseñaron teniendo en mente al instalador de pisos para
asegurar la exactitud y confiabilidad.
Otras características de la cortadora de pisos MARSHALLTOWN incluyen:
• Acción sencilla y silenciosa de un solo corte
• Tiene capacidad de cortar en interiores sin generar polvo
• Corta material de hasta 13" (330 mm) y ancho y 12 mm de espesor
• Soporte guía movible para cortes de 90° y 45°
Este manual del propietario proporciona la información necesaria para la operación y el mantenimiento de
esta cortadora de pisos MARSHALLTOWN. Lea detenidamente y siga todas las instrucciones de operación y
seguridad que se encuentran en este manual. Asegúrese de que todos los operadores de esta cortadora de
pisos lean este manual antes de utilizar la unidad. El reemplazo de cualquier pieza de esta cortadora de pisos por
una pieza de repuesto de cualquier otro fabricante puede afectar negativamente el desempeño, durabilidad o
seguridad del producto.
Asegúrese de seguir las precauciones de seguridad. Lea y siga todas las instrucciones de operación y
seguridad que se encuentran en este manual del operador. El fabricante se reserva el derecho de hacer
cambios o añadir mejoras a su producto en cualquier momento y sin previo aviso u obligación. El fabricante se
reserva el derecho a decidir, a su entera discreción y en cualquier momento, descontinuar este producto.
Este manual abarca la cortadora de pisos liviana de 13" MARSHALLTOWN. Para preguntas técnicas o piezas de
repuesto, llame a servicio al cliente de MARSHALLTOWN al 1-800-888-0127 o visite www.MARSHALLTOWN.com.

3 de 12
104 S. 8th Ave. Marshalltown, IA Teléfono 800-888-0127 / 641-753-0127 • Fax [phone] www.MARSHALLTOWN.comWS2690
CONTENIDO
Precauciones de seguridad .......................................................................................................................................................3
Calcomanías de seguridad.........................................................................................................................................................4
Garantía .........................................................................................................................................................................................4
Montaje..........................................................................................................................................................................................5
Operación del producto..............................................................................................................................................................7
Guía de corte ................................................................................................................................................................................7
Descripción de las piezas.......................................................................................................................................................8-9
Mantenimiento ..........................................................................................................................................................................10
Resolución de problemas......................................................................................................................................................... 11
PRECAUCIONES DE SEGURIDAD
• Los letreros de seguridad PELIGRO o ADVERTENCIA se encuentran ubicados cerca de
riesgos específicos.
• Las medidas de seguridad generales se enumeran en los letreros de seguridad de PRECAUCIÓN.
• Esta nota aparece antes de las advertencias en el texto. Esto significa que el paso que sigue debe llevarse a cabo para
evitar la posibilidad de una lesión personal o la muerte. Estas advertencias pretenden ayudar al técnico a evitar cualquier
riesgo potencial que se encuentre en los procedimientos de servicio normales. Recomendamos enfáticamente que el lector
aproveche la información proporcionada para prevenir lesiones personales o lesiones a otros.
LAS SIGUIENTES PRECAUCIONES SE SUGIEREN PARA AYUDAR A PREVENIR ACCIDENTES. UN OPERADOR CUIDADOSO ES
EL MEJOR OPERADOR. LA MAYORÍA DE LOS ACCIDENTES PUEDEN EVITARSE SIGUIENDO CIERTAS PRECAUCIONES. LEA Y
TOME LAS SIGUIENTES PRECAUCIONES ANTES DE OPERAR ESTE EQUIPO A FIN DE AYUDAR A PREVENIR ACCIDENTES. EL
EQUIPO DEBE SER OPERADO SOLO POR LAS PERSONAS QUE SON RESPONSABLES E INSTRUIDAS PARA HACERLO.
ADVERTENCIA DE LA PROPUESTA 65 DE CALIFORNIA: Este producto puede exponerlo a químicos que en el estado
de California se conocen como causantes de cáncer, defectos de nacimiento u otros daños reproductivos.
• Lea todas las instrucciones de operación y mantenimiento antes de operar o dar servicio a la cortadora de pisos.
• Una cortadora de pisos es segura siempre que el operador la utilice con seguridad. Preste completa atención a la operación
de la cortadora de pisos.
• Sepa cómo detener la cortadora de pisos al instante.
NUNCA opere la cortadora de pisos si cualquiera de los componentes de corte se ha extraído.
• Mantenga a las personas sin experiencia y no autorizadas lejos de la cortadora de pisos en todo momento.
• Mantenga la cortadora de pisos en buenas condiciones operativas. Las piezas sueltas o dañadas son peligrosas.
• Evite usar ropa holgada que pudiera ser atrapada por las piezas móviles.
Mantenga las manos y los pies lejos de las piezas móviles.
• Mantenga todas las etiquetas de advertencia, precaución e instrucciones de seguridad en buenas condiciones. Reemplace
las etiquetas faltantes, dañadas o ilegibles.
• Despeje el área de trabajo alrededor de la cortadora a fin de evitar tropiezos o caídas sobre la cortadora.
• Opere sobre un suelo nivelado para evitar que la cortadora de piso se volteé.
• NO OPERE esta cortadora de pisos bajo la influencia de alcohol o mientras toma medicamentos que deterioran sus
reacciones.
• Use únicamente piezas autorizadas de fábrica para repuestos.
• Use lentes de seguridad cuando opere la cortadora de pisos.
• Siempre tenga cuidado al reemplazar la hoja cortadora.
• Solo opere la cortadora con los materiales aprobados. Si se requiere una fuerza extrema para cortar un material, puede
resultar en lesiones personales y/o daño a la cortadora de pisos.
• Use ropa de protección apropiada mientras opera la cortadora de pisos, incluidas la protección de ojos, oídos y ropa.
• Maneje todos los solventes y agentes de limpieza con cuidado y siga las instrucciones del fabricante sobre la seguridad y la
disposición.
DANGER!
PELIGRO
DANGER!
ADVERTENCIA
DANGER!
PRECAUCIÓN
DANGER!
PRECAUCIÓN
DANGER!
ADVERTENCIA
DANGER!
ADVERTENCIA

4 de 12 104 S. 8th Ave. Marshalltown, IA Teléfono 800-888-0127 / 641-753-0127 • Fax [phone] www.MARSHALLTOWN.com WS2690
CALCOMANÍAS DE SEGURIDAD
Si las calcomanías de seguridad están dañadas, puede reemplazarlas comunicándose con servicio al cliente.
GARANTÍA
Este producto está garantizado solo al comprador original frente a defectos en material y mano de obra bajo
un uso normal, por un año a partir de la fecha de compra. MARSHALLTOWN reparará o reemplazará, sin cargo
alguno por piezas y mano de obra, dichas piezas que se determinen como defectuosas. Todos los cargos de
transportación de las piezas de repuesto deberán ser pagados por el comprador.
Para obtener el servicio de garantía, el producto debe ser enviado, con prueba de la fecha de compra, a
MARSHALLTOWN. Comuníquese con el servicio al cliente de MARSHALLTOWN para determinar el mejor
método para enviar el producto que está bajo la garantía. El envío del producto debe realizarse a más tardar 30
días después del vencimiento del periodo de garantía.
Todas las garantías implícitas, incluyendo aquellas de comerciabilidad e idoneidad para una finalidad en especial,
están limitadas a un año a partir de la fecha de compra por parte el cliente minorista original y en la medida que
lo permita la ley, además se excluyen y se renuncia a todas las garantías implícitas después del vencimiento de
dicho periodo.
Algunos estados no permiten limitaciones sobre la duración del periodo de una garantía implícita, o la exclusión o
limitaciones de daños indirectos o consecuentes, por lo que las limitaciones o exclusiones mencionadas pueden
no aplicar a su caso. Esta garantía le otorga derechos legales específicos y es posible que usted tenga otros
derechos que varían de estado a estado.
Exclusión de esta garantía:
1. Todos los daños consecuentes, incluyendo la recolección y entrega de la unidad, comunicación, cargos por
kilometraje y/o renta de una unidad de reemplazo durante reparaciones no están cubiertos por esta garantía
ni tampoco cualquier pérdida de ingresos y/u otras pérdidas que resulten por la falla de funcionamiento del
producto debido a un defecto cubierto por la garantía.
2. Esta garantía no aplicará cuando el producto se vuelva inoperativo debido al mal uso, desgaste normal,
negligencia, mantenimiento inadecuado, accidente o daño en el transporte; no ha sido operado y mantenido
de conformidad con las instrucciones proporcionadas en el manual del operador o ha sido alterado o
modificado sin la aprobación del Departamento de Servicio de la fábrica.
3. Ninguna pieza o producto debe regresarse a la fábrica sin la aprobación previa por escrito de la fábrica.
WS2020
WS2021

5 de 12
104 S. 8th Ave. Marshalltown, IA Teléfono 800-888-0127 / 641-753-0127 • Fax [phone] www.MARSHALLTOWN.comWS2690
MONTAJE
1. Ponga todas las piezas a la vista.
Herramientas para el montaje:
• El destornillador Phillips # 2 (no se incluye)
• Llave hexagonal de ⁄  "(incluida)
• Llave hexagonal de ⁄  "(incluida)
A. Cama
B. Pata
C. Soporte de la cama
D. Mango
E. Guía de la cama
F. Montaje de la cortadora
2. Ponga toda la tornillería a la vista.
G. Pasador de inmovilización (1x)
H. Tornillo Phillips de cabeza plana #2, 10-24 X ⁄” (4x)
I. Tornillo Phillips de cabeza plana #2, #10 X 1” largo (2x)
J. Tornillo hexagonal de ⁄", ⁄" - 20 X 1" (2x)
K. Tornillo hexagonal de ⁄", ⁄"—20 X 2" (2x)
L. Tornillo hexagonal de cabeza ranurada de ⁄", ⁄" - 16 X 1⁄" (2x)
M. Piedra de esmerilar (1x)
A
B
C
D
E
G
K
H
L
M
F
I
J

6 de 12 104 S. 8th Ave. Marshalltown, IA Teléfono 800-888-0127 / 641-753-0127 • Fax [phone] www.MARSHALLTOWN.com WS2690
3. Fije el soporte de la cama (C) al montaje de la
cortadora (F) usando el juego de tornillería (K).
5. Fije la cama (A) al montaje de la cortadora (F) usando
el juego de tornillería (I) para la parte posterior y el
juego de tornillería (H) para la parte frontal.
7. Fije el mango (D) a la base del mango usando el
juego de tornillería (L).
8. Coloque la guía de la cama (E) en los orificios
situados en el lado derecho de la cama (A).
6. Gire la base del mango situada en la parte superior
del ensamble de la cortadora (F) e inserte el
pasador de inmovilización (G) a un lado.
4. Fije la pata (B) al otro lado del soporte de la cama
(C) usando el juego de tornillería (J).

7 de 12
104 S. 8th Ave. Marshalltown, IA Teléfono 800-888-0127 / 641-753-0127 • Fax [phone] www.MARSHALLTOWN.comWS2690
1. Presione el mango hacia abajo y retire con cuidado
el pasador de inmovilización. Suba y suelte con
cuidado el mango.
2. Coloque el material que cortará en la mesa con el
lado del acabado hacia arriba y deslice la hoja hasta
el largo deseado. Presione el piso contra la guía
de la cama y manténgalo firmemente en su lugar
para asegurar un corte limpio y exacto. Presione
el mango hacia abajo hasta que la hoja toque el
material y luego presione hacia abajo firmemente
sobre el mango hasta cortar el material.
OPERACIÓN DEL PRODUCTO
CORTES DE  GRADOS
1. Retire la guía de la cama tirando de ella firmemente hacia arriba. Inserte la guía en cualquiera de los orificios en
ángulo para el corte deseado.
DOBLE CORTE
Algunos materiales pueden necesitar el método de doble corte para obtener un corte limpio. Para estos
materiales, realice el primer corte 1/4" más largo que su marca. Luego, realice el segundo corte en su marca. Este
método ayudará a producir cortes más limpios en algunos materiales.
GUÍA DE CORTE
La cortadora de pisos MARSHALLTOWN está diseñada para cortar una variedad de materiales. Algunos de los
materiales más comunes son pisos laminados, piso de madera de diseño, losetas vinílicas de lujo, tablones
vinílicos de lujo, losetas de compuesto vinílico, recubrimiento de placas de cemento de fibra y más.
Nota: NO intente cortar madera sólida, laminado de alta presión o piso de madera de diseño con una
clasificación de dureza Janka mayor a 1200 o una calificación superior a AC4.
Nota: Incluso los materiales aprobados pueden variar mucho en densidad y dureza. Si se requiere una fuerza
extrema para cortar un material deténgase inmediatamente, ya que pudiera resultar en daños a la cortadora o
lesiones. Intentar cortar materiales no aprobados anulará la garantía.

8 de 12 104 S. 8th Ave. Marshalltown, IA Teléfono 800-888-0127 / 641-753-0127 • Fax [phone] www.MARSHALLTOWN.com WS2690
DESCRIPCIÓN DE LAS PIEZAS
