Martin Yale Industries 1648 User manual

MODEL 1648
AUTOMATICKÝ OTVÍRAČDOPISŮ
1.0 Charakteristické znaky
*Funkce automatického zapnutí podle potřeby otvíračotevírá a zavírá.
*Jednoduchá montáž, seřizování a provoz.
*Minimální požadavky na údržbu.
*Minimální požadavky na seřizování při řádném provozu.
*Stroj je vybaven automatickým zakládáním; obsluha je jednoduchá a spočívá v položení
stohu obálek na otvírača v jeho spuštění.
*Svítící kontrolka informuje obsluhu o tom, že je stroj připojen na síťa zapnut.
Specifikace
Funkční vlastnosti
Maximální velikost obálky ........................................................................... 10,8 cm x 24,1 cm
Rychlost...........................................................................................12.000 / hod. # 10 obálek
Kapacita...................................................................................................................... 12,7 cm
Fyzikální vlastnosti
Rozměry otvíračdopisů..............................................................51,4 cm x 26,7 cm x 29,2 cm
Hmotnost stroje..............................................................................................................10 kgs
Elektrické vlastnosti
Elektrická energie ...................................................................................230 V.A.C. 50/60 Hz.
VÝSTRAHA! Nikdy nepřipojujte otvíračdopisůna elektrickou síť, dokud není
nastaven a připraven k provozu. Během nastavování, provozu a údržby nesahejte
na žádnou z pohybujících se částí stroje a dbejte na to, aby nedošlo k zachycení
vlasů, volného oblečení a doplňků. To by mohlo způsobit vážné zranění. Údržbu
nebo demontáž provádějte zásadněna odpojeném a vypnutém stroji.

2
2.0 Části stroje
1. Přívodní kabel
2. Hlavní spínač
3. Zadní kryt
4. Přední kryt
5. Kryt nože
6. Sběrný koš
7. Kontrolka napětí
8. Spodní čepel
9. Horní čepel
10. Spínač
11. Seřizování tlaku zpomalovače
12. Podložka zpomalovače
13. Podávací deska
14. Podávací pás
3.0 Instalace
3.1 Montáž sběrného koše
Opatrněvybalte plášťsběrného koše a
montážní kolík. Plášťsběrného koše
rozložte na rovnou podložku (viz obrázek
# 4). Oběboční stěny vztyčte a na
vyznačeném místězasuňte montážní
kolík (viz obrázek #5).

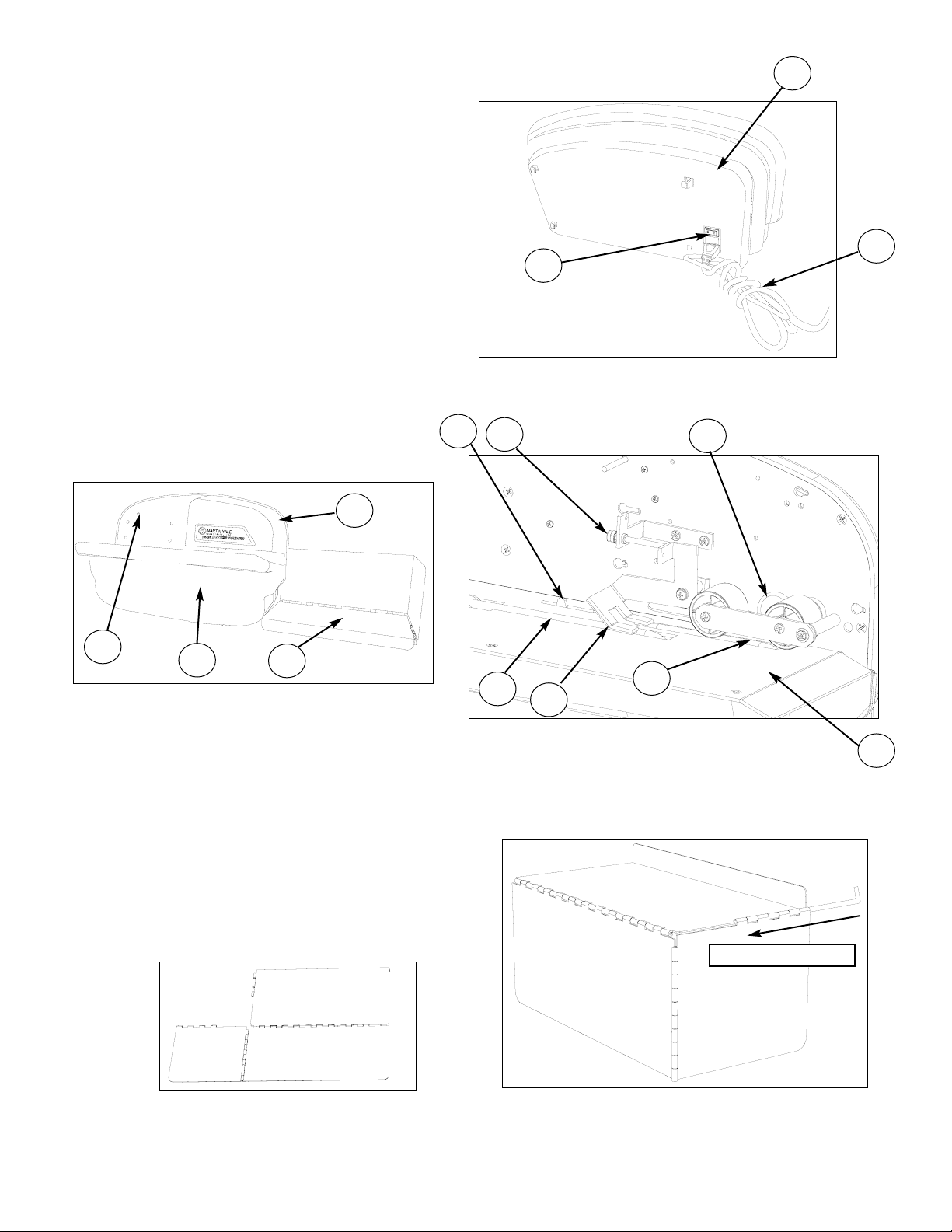

Obrázek # 2 Čelní pohled
4
5
6
7
3
2
1

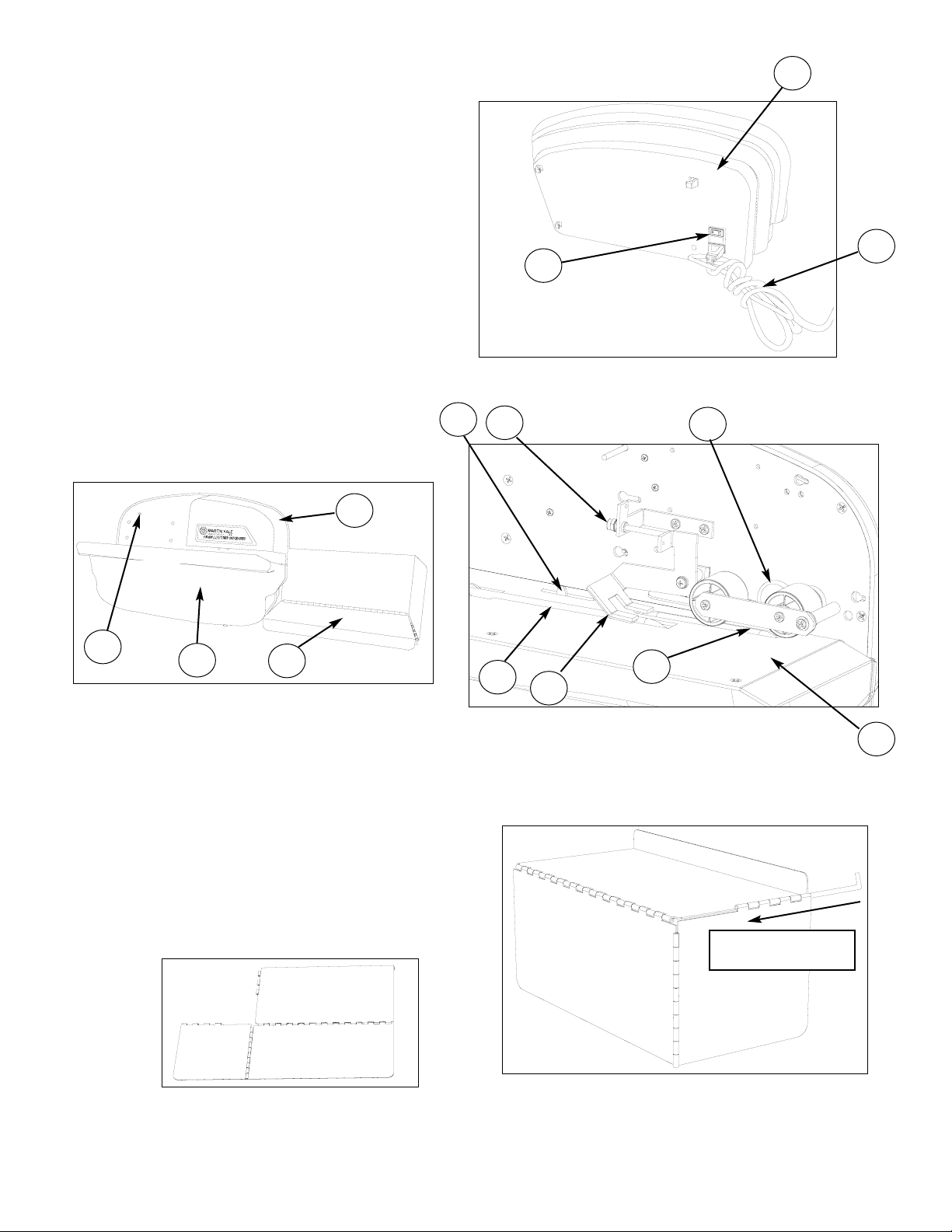

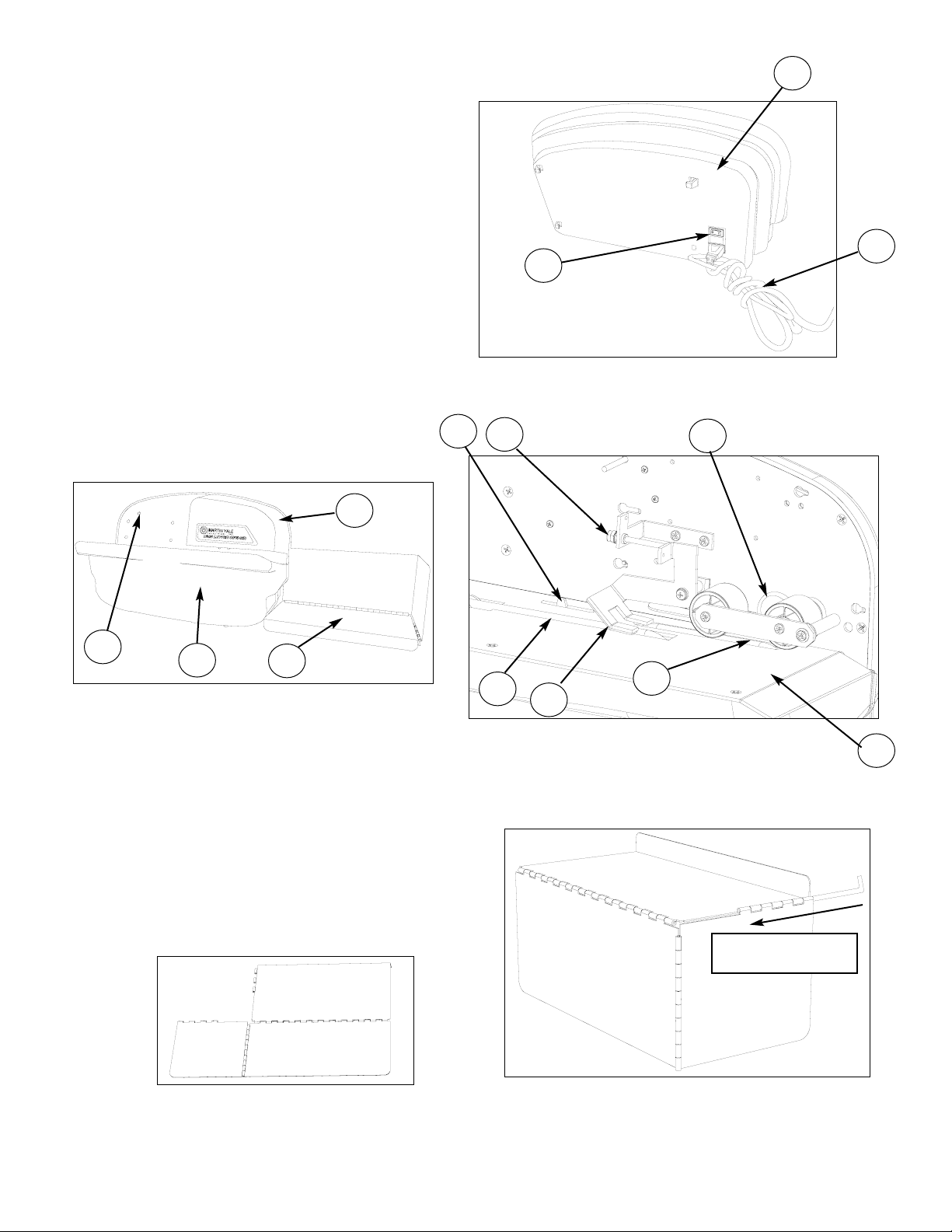

Obrázek #1 Pohled zezadu
Obrázek #3
Řezací a zpomalovací mechanismu
(po odstranění krytu nože)
Obrázek #5 Složení sběrného koše
pomocí montážního kolíku
Zasunutí montážního kolíku
Obrázek # 4 Plášťsběrného
koše před montáží
13
91110
14 12
8

3
3.2 Seřízení hlavní jednotky
Zkontrolujte, zda je stroj vypnut, tedy
nastaven na symbol „O“ na vypínači.
Umístěte stroj na hladký a rovný povrch, kde
je budete používat. Důležité je, aby za
otvíračem bylo dost místa na umístění
sběrného koše. Umístěte sběrný koš podle
obrázku #6 tak, aby do něj padaly
zpracované obálky. Pečlivěrozviňte přívodní
kabel. Pevněpřipojte příslušný konec na
levou stranu otvírače. Druhý konec připojte
na zdroj 115 V, 60 Hz. Nyní je otvíračdopisů
připraven k uvedení do provozu.
Poznámka: Otvíračdopisůje v nakloněné
poloze, což je jeho normální poloha.
4.0 Provoz
4.1 Hlavní spínač
Zapněte hlavní spínačumístěný za zadní straněstroje 1648 nastavením do polohy „I“.
Zelená kontrola se rozsvítí vždy po zapnutí hlavního spínače. Stroj se rozeběhne okamžitě
po zapnutí. To je normální stav, kontrolka nesignalizuje chybnou elektrickou funkci.
4.2 Příprava obálek
Připravte obálky, které má stroj otevřít, do stohovačky Martin Yale model 400 nebo model
4200 tak, aby dosedly až na dno. Stroj pracuje tak, že sejme pouze jednu obálku a ostatní
obálky uvnitřzůstávají nedotčeny. Pokud stohovačku nemáte, srovnejte obálky setřesením
na stole nebo jiné tvrdé podložce.
4.3 Založení a otevírání obálek
Zkontrolujte, zda je otvíračdopisůzapnut
(zelená kontrolka svítí). Položte stoh obálek na
podávací desku tak, aby jedna delší hrana
obálek přiléhala ke stranědesky a přední hrana
obálek ke krytu nože (viz obrázek #7). Tato
operace aktivuje spínačdesky, který do 3
sekund spustí činnost otvírače dopisů. Po
zpracování celého stoku se stroj 1648
automaticky vypne chvíli po zpracování
poslední obálky. Poznámka: Mnoho
uživatelůpovažuje za výhodnější otevírat
obálky na spodní hraně.
5.0 Údržba
5.1 Podávací pásy
Když se projeví nepravidelný pohyb podavače dopisů, je nutné odstranit usazený inkoust,
toner, prach z papíru a ostatní nečistoty. Jednoduše setřete podávací pásy utěrkou a Martin
Yale Roller Cleaner and Rejuvenator, Model 200.
5.2 Uložení
Stroj 1648 by se měl ukládat na místěchráněném před prachem a dalšími nečistotami.
Všechny vnější části otvírače dopisůje možné čistit čisticí utěrkou namočenou v mýdlové
vodě, jemným tekutým čisticím přípravkem nebo Martin Yale Roller Cleaner.

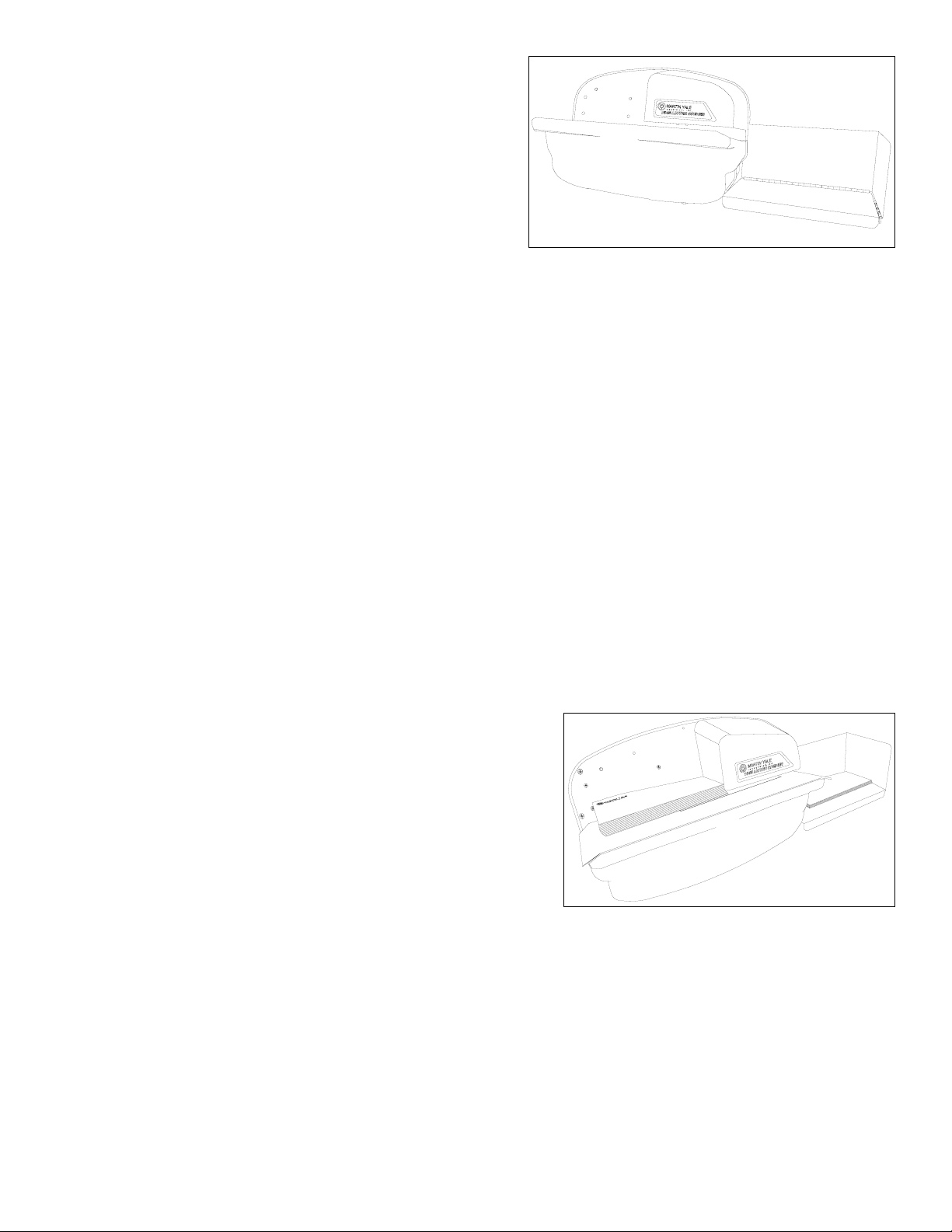

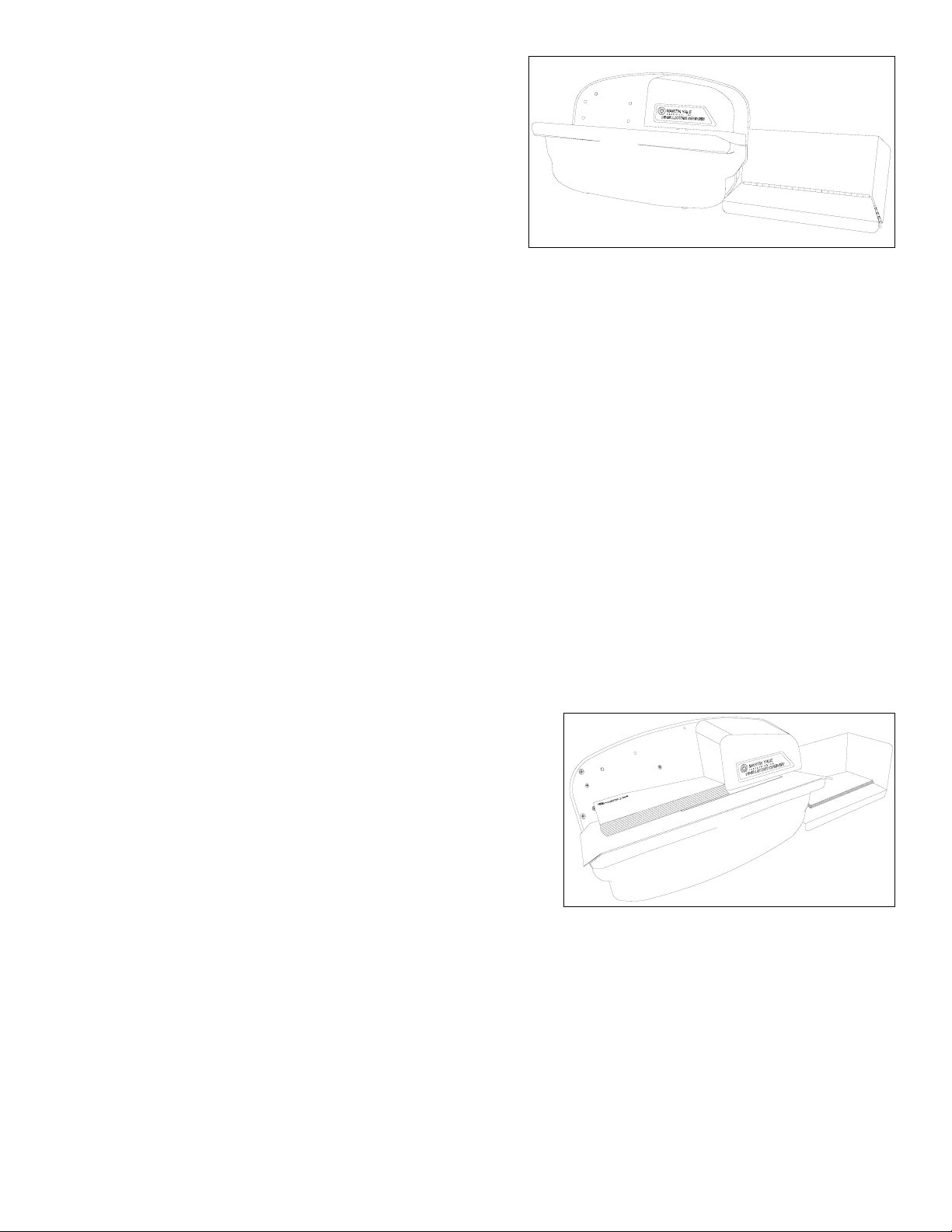

Obrázek #6 Instalace otvírače dopisů,
model 1648
Obrázek #7 Provoz modelu 1648

4
5.3 Odstranění krytu nože
Výstraha: Výsledkem odstranění krytu nože je obnažený nůž. Nože se nikdy
nedotýkejte!
Během běžného provozu stroje může být někdy nutné odstranit kryt nože a vyčistit
nahromaděné nečistoty. Při snímání krytu dodržujte následující postup:
1. Vypněte otvíračdopisůa odpojte jej od
sítě.
2. Pevněuchopte kryt na obou stranách,
otočte přibližně1/4“ doleva a uvolněte
tak kryt od plechové zadní desky. Viz
obrázek #8.
3. Po natočení krytu nože doleva by se měl
kryt od plechu uvolnit.
4. Opatrněstáhněte kryt z plechové zadní
desky. Po sejmutí krytu z otvírače
dopisůse odhalí řezací a zpomalovací
mechanismu. Viz obrázek #3.
5. Nyní vyčistěte z této části stroje nahromaděný odpad, prach a nečistoty.
6. Nasazení krytu nože se provádí v opačném pořadí.
6.0 Návod na odstraňování poruch
6.1 Obálky se vzpříčily na noži a zůstávají zpracované
Obálky se na noži otvírače obálek vzpříčí většinou tehdy, když se k noži přisune najednou
více než jedna obálka nebo když obálka v řezacím mechanismu zůstane. Možné příčiny a
kroky vedoucí k odstranění závady jsou uvedeny níže:
1. Znečištěné podávací pásy – Vyčistit podle pokynůuvedených pod bodem 5.1.
2. Sběrný koš je plný, obálky se „vracejí“ do řezacího mechanismu – Vyprázdnit sběrný
koš.
3. Zpomalovačvyžaduje seřízení. Povolte pojistnou matici na seřizovacím šroubu
zpomalovače a podle potřeby natočte seřizovací šroub ve směru nebo proti směru
hodinových ručiček.
4. Opotřebovaná podložka zpomalovače – Vyměnit za novou podložku.
6.2 Stroj nepracuje
1. Zkontrolujte, zda je otvíračpřipojen na funkční síťovou zásuvku.
2. Zkontrolujte kryt nože, musí být správněnasazen tak, aby se aktivoval bezpečnostní
spínač.
3. Zkontrolujte, zda je přívodní kabel pevnězasunut do otvírače obálek.
4. Ve stroji se mohou nacházet vzpříčené obálky v okamžiku spuštění. Stroj odpojte a
odstraňte obálky z řezacího mechanismu.
5. Elektrická závada – Nechte stroj 1648 zkontrolovat technikem s příslušnou kvalifikací.

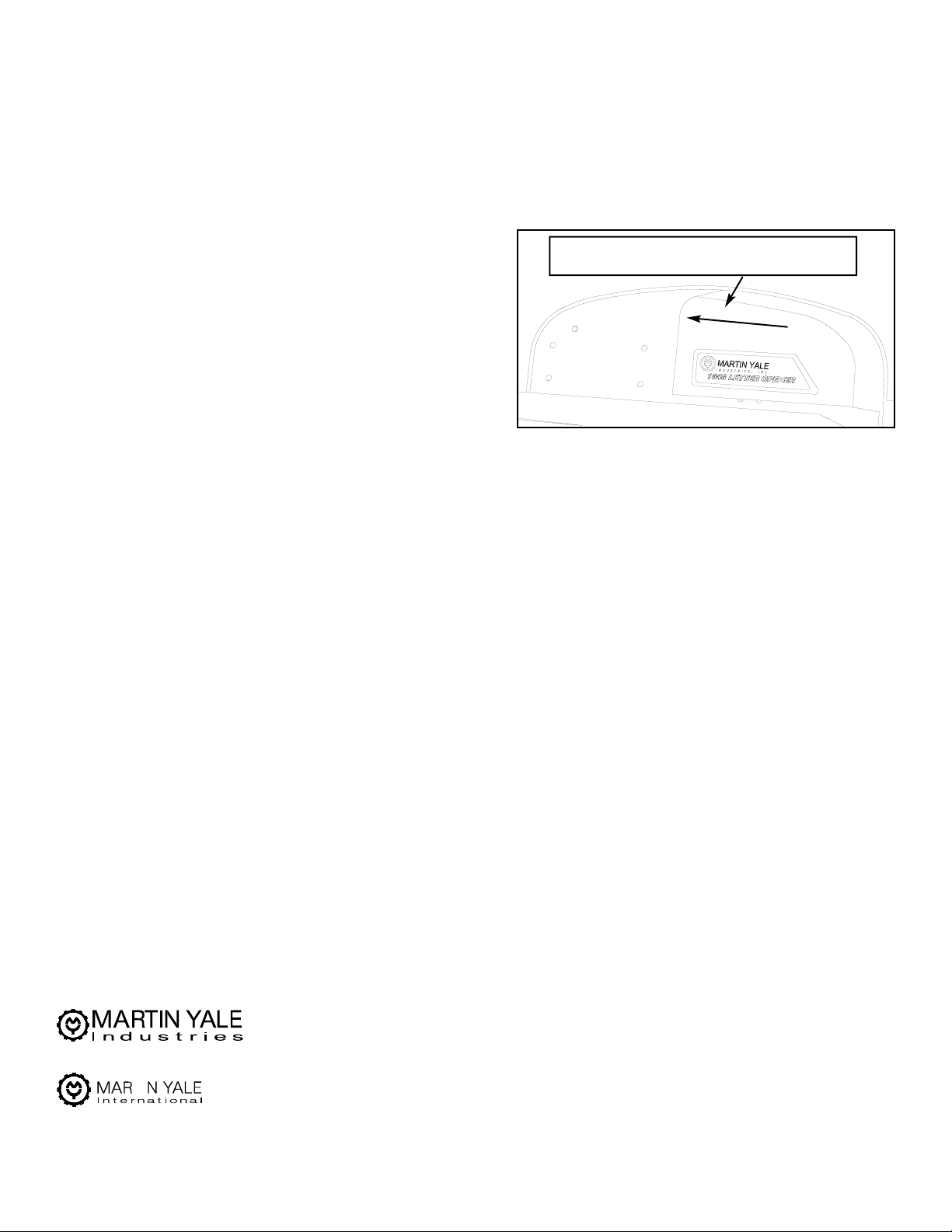

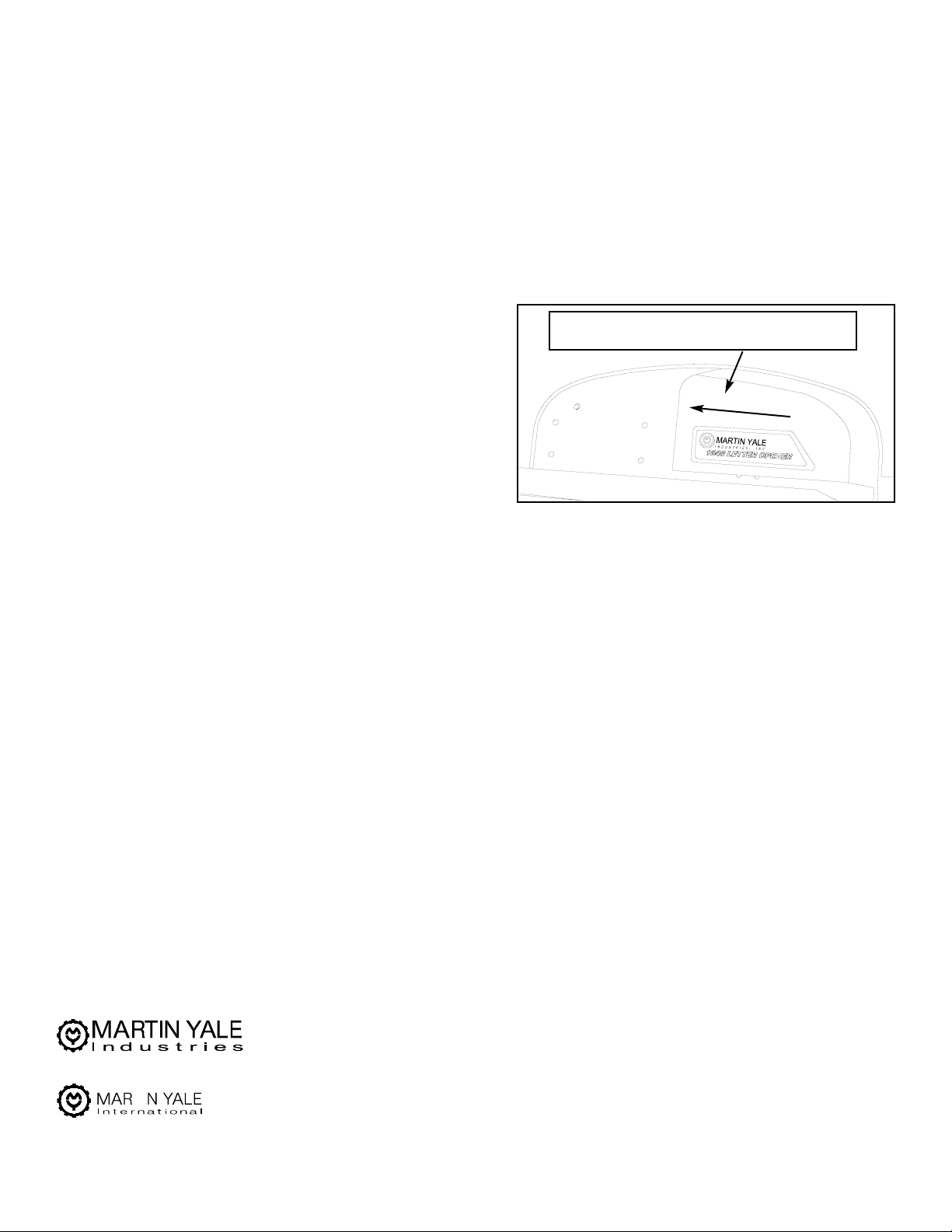

Obrázek #8

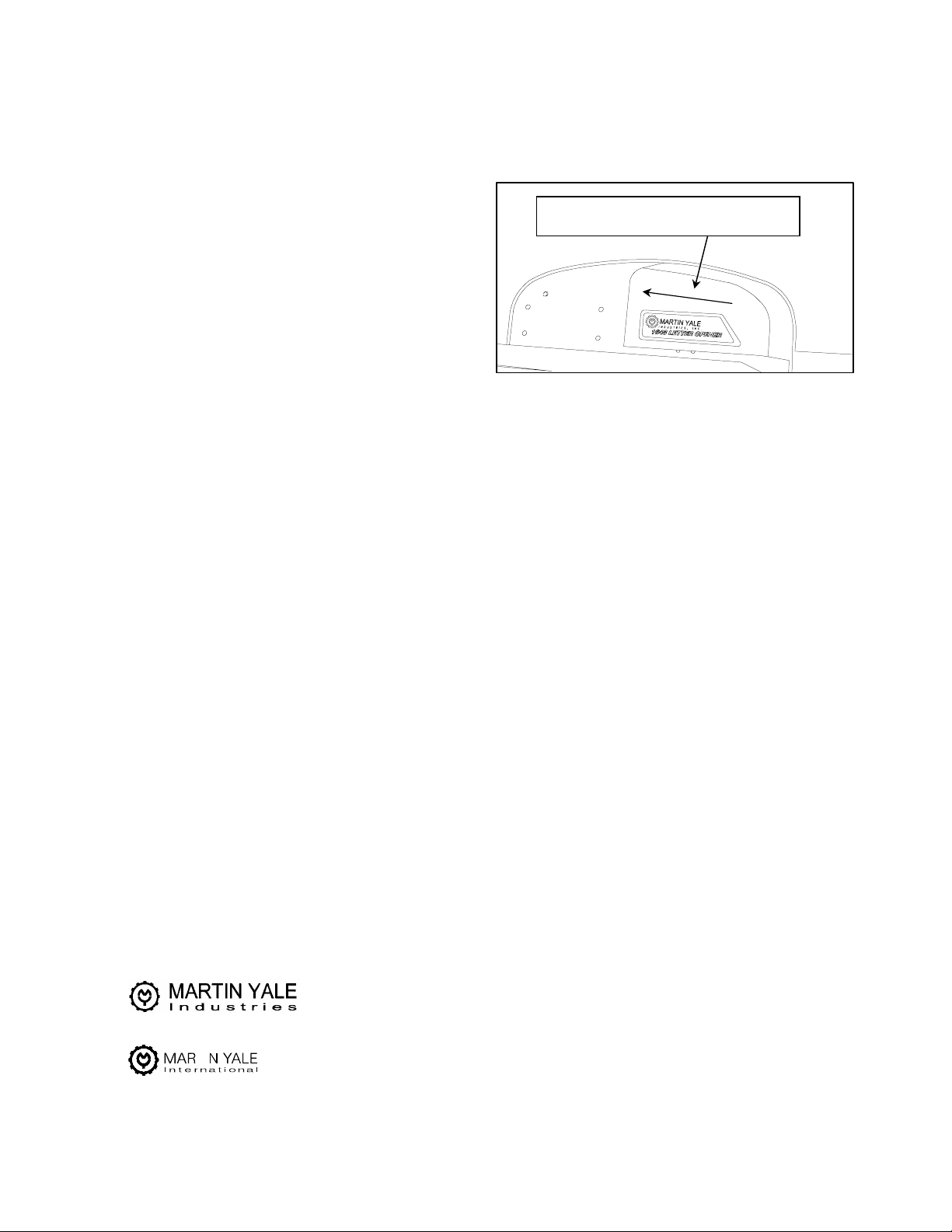

Uchopte kryt a uvolněte jej natočením o
1/4“ doleva
Vyrobena na Tchaj-wanu Rev. 2 8/9/07
251 Wedcor Ave. • Wabash, IN 46992
Customer service: [phone] • www.martinyale.com
Bergheimer Strasse 6-12, D-88677 Markdorf, Germany
www.martinyale.de
IT

1.0 Kenmerken
*De automatisch inschakelfunctie schakelt de opener naar behoefte 'aan' en 'uit'
*Gemakkelijke montage, instelling en bediening
*Het apparaat vergt weinig onderhoud
*Bij normaal gebruik hoeft de gebruiker slechts weinig in te stellen
*Dankzij de automatisch papiertoevoer is de bediening uitermate eenvoudig, de gebruiker hoeft
alleen maar een stapel enveloppen in de opener te plaatsen en de machine in te schakelen
*Het indicatielampje geeft in één oogopslag aan of de machine al dan niet ingeschakeld is
MODEL 1648
AUTOMATISCHE BRIEFOPENER
Technische gegevens
Functioneel
Maximum afmetingen van de enveloppen . . . . . . . . . . . . . . . . . . . . . . . .10.8 cm x 24.1 cm
Snelheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 000 enveloppen nr. 10 per uur
Laadcapaciteit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12.7 cm
Fysiek
Afmetingen briefopener . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51.4 cm x 26.7 cm x 29.2 cm
Gewicht van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 kgs
Elektrisch
Netspanning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .230 V.A.C. 50/60 Hz.
WAARSCHUWING! Nooit het apparaat op het lichtnet aansluiten zolang de briefopen-
er nog niet ingesteld is en gebruikt moet worden. Gedurende de instelling, bediening
en bij onderhoudswerkzaamheden uw handen, haar, losse kleding en sieraden ver
verwijderd houden van alle beweeglijk delen om ernstig lichamelijk letsel te
voorkomen. Bij service of montage van de briefopener moet de stekker uit het stop-
contact worden getrokken en het apparaat moet uitgeschakeld zijn.
5

2.0 Onderdelen
1. Netsnoer
2. Hoofdschakelaar
3. Achterplaat
4. Voorplaat
5. Mesbeschermkap
6. Opvangbak
7. Indicatielampje
8. Snijmes
9. Bovenmes
10. Veiligheidsschakelaar
11. Afstelling retarderdruk
12. Retarderpad
13. Toevoerbak
14. Transportriem
3.0 Installatie
3.1 Montage van de opvangbak
Voorzichtig de opvangbak en de schuifpen uit-
pakken. Vouw de opvangbak open en leg deze
plat op de tafel (zie Fig. 4). Beide zijkanten
omhoog vouwen en de schuifpen op de
aangegeven plaats aanbrengen (zie Fig. 5).

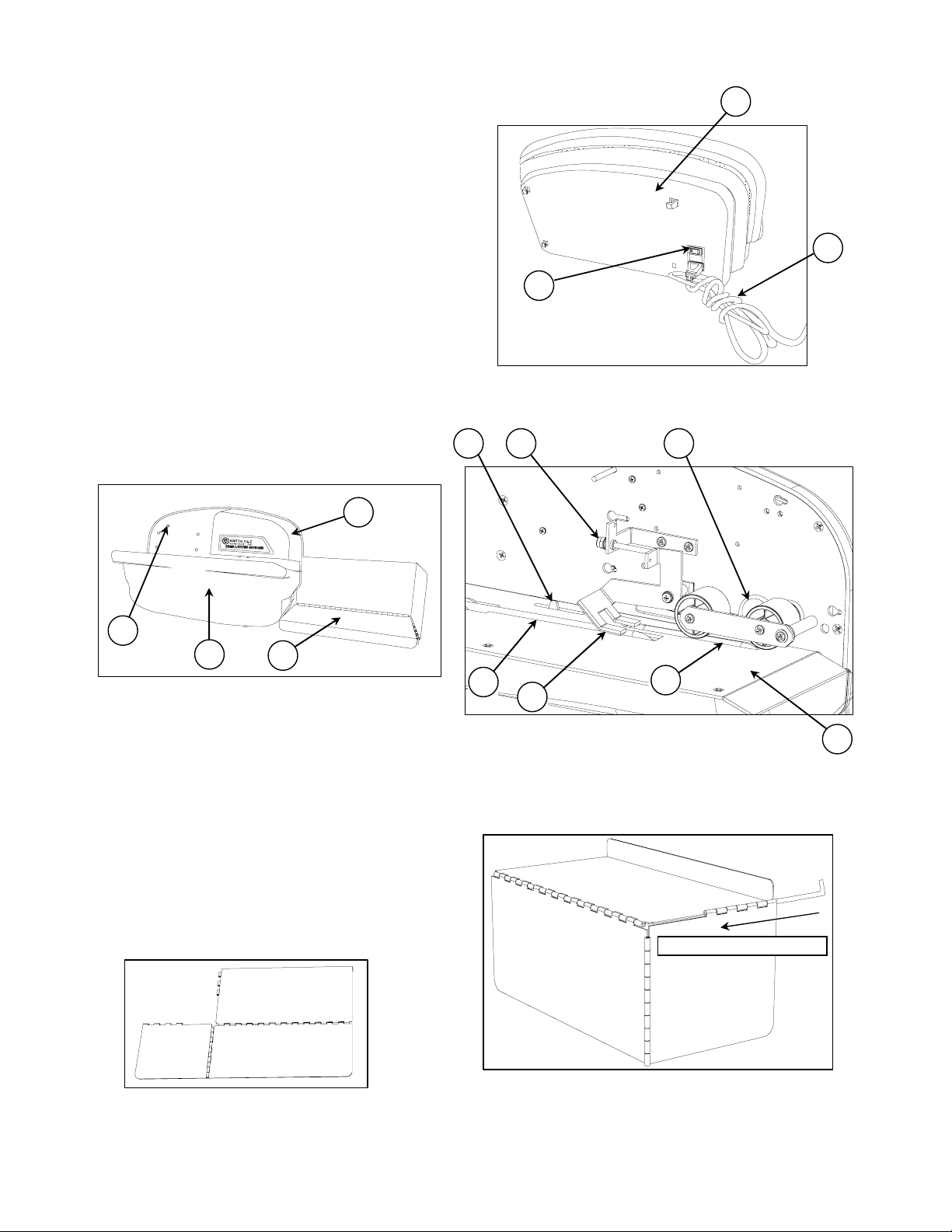

Fig. 1 Achteraanzicht
Fig. 2 Vooraanzicht
Fig. 3
Mes en retardermechanismen
(beschermkap verwijderd)
Fig. 4
Opvangbak voor de montage
Fig. 5
Opvangbak opzetten en schuifpen
aanbrengen
12
11
8
9
13
14
10
746
5
2
1
3
Schuifpen naar binnen
duwen
6

3.2 Briefopener opstellen
Zorg ervoor dat het apparaat op "UIT" staat zoals
aangegeven door het 'O' symbool op aan-/uit-knop.
Plaats de 1648 op een platte, vlakke ondergrond waar
de opener moet worden gebruikt. Het is noodzakelijk
om achter de opener een vrije ruimte ter beschikking te
hebben om de opvangbak te kunnen plaatsen.
Plaats de opvangbak zo als in Fig. 6 afgebeeld om de
afgewerkte enveloppen op te vangen. Voorzichtig het
netsnoer afwikkelen en de connector stevig in de bij-
passende aansluiting aan de linkerkant van de opener
duwen. De stekker aan het andere einde van het netsnoer op een stopcontact met 115 Volt, 60 Hz
aansluiten. De briefopener is nu gereed om in bedrijf te worden gesteld.
Opmerking: De briefopener staat schuin, dat is normaal.
4.0 Bediening
4.1 Aan-/uit-knop
Schakel de hoofdschakelaar aan de achterkant van de 1648 op 'AAN' door deze in de stand 'I' te zetten.
Het groene indicatielampje gaat branden zodra er spanning aanwezig is. De briefopener kan even gaan
lopen nadat deze op 'AAN' is gezet. Dat is normaal en geen teken van een elektrische storing.
4.2 Enveloppen gereedmaken
De te openen enveloppen in een schudder Martin Yale Model 400 of Model 4200 voorbereiden om de
inhoud naar beneden te laten zakken. Dat is nodig om ervoor te zorgen dat de inhoud van de aan de
bovenkant geopende enveloppen onbeschadigd blijft. Als er geen schudder ter beschikking staat, kan
men met de stapel enveloppen op een tafel of op een ander hard voorwerp tikken.
4.3 Enveloppen laden en openen
Zorg ervoor dat de briefopener aan staat (het groene indicatielampje brandt). Plaats de stapel envelop-
pen zo op de toevoerbak dat één kant van de stapel
enveloppen direct tegen de kant van de bak ligt en de
voorkant van de stapel de veiligheidskap van het mes raakt
(zie Fig. 7). Door deze actie wordt de schakelaar van de
toevoerbak ingeschakeld waardoor de briefopener binnen 3
seconden gaat werken. Zodra de complete stapel afgewerkt
is, schakelt de 1648 zichzelf uit.
OPMERKING: Vele gebruikers vinden dat de envelop-
pen het best aan de onderkant kunnen worden
geopend.
5.0 Onderhoud
5.1 Transportriemen
Wanneer de brieftoevoer begint te haperen, moet het apparaat van aangekoekte inkt, toner, vezels en
andere verontreinigen worden ontdaan. Eenvoudig de transportriemen reinigen met een doekje en Model
200 Martin-Yale Cilinder Cleaner en Rejuvenator.
5.2 Cura
De 1648 moet vrij van stof en andere verontreinigen worden gehouden. Uitwendige delen van de
briefopener kunnen worden gereinigd met een schoonmaakdoekje bevochtigd met zeep en water, een
zacht vloeibaar schoonmaakmiddel of met Martin Yale Cilinder Cleaner.

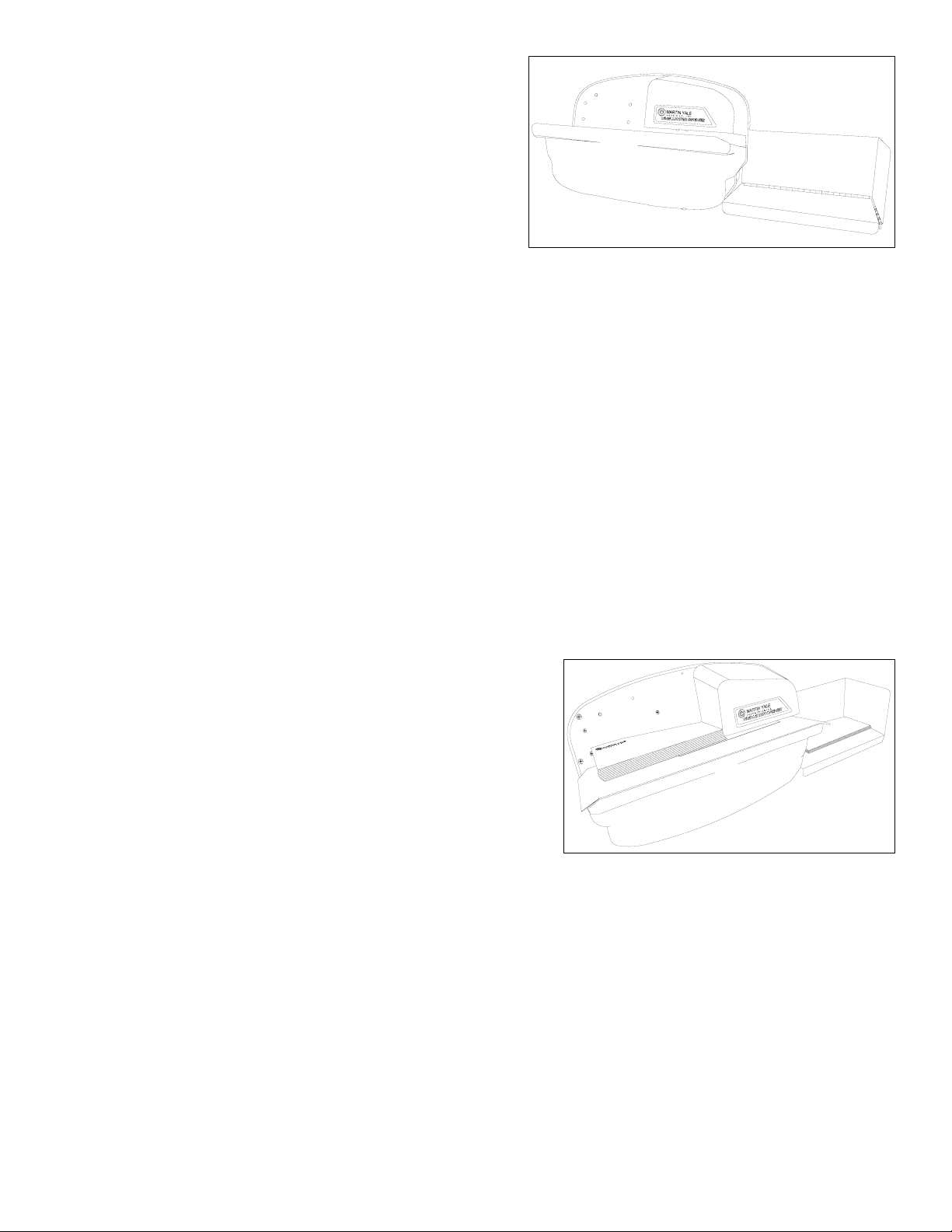

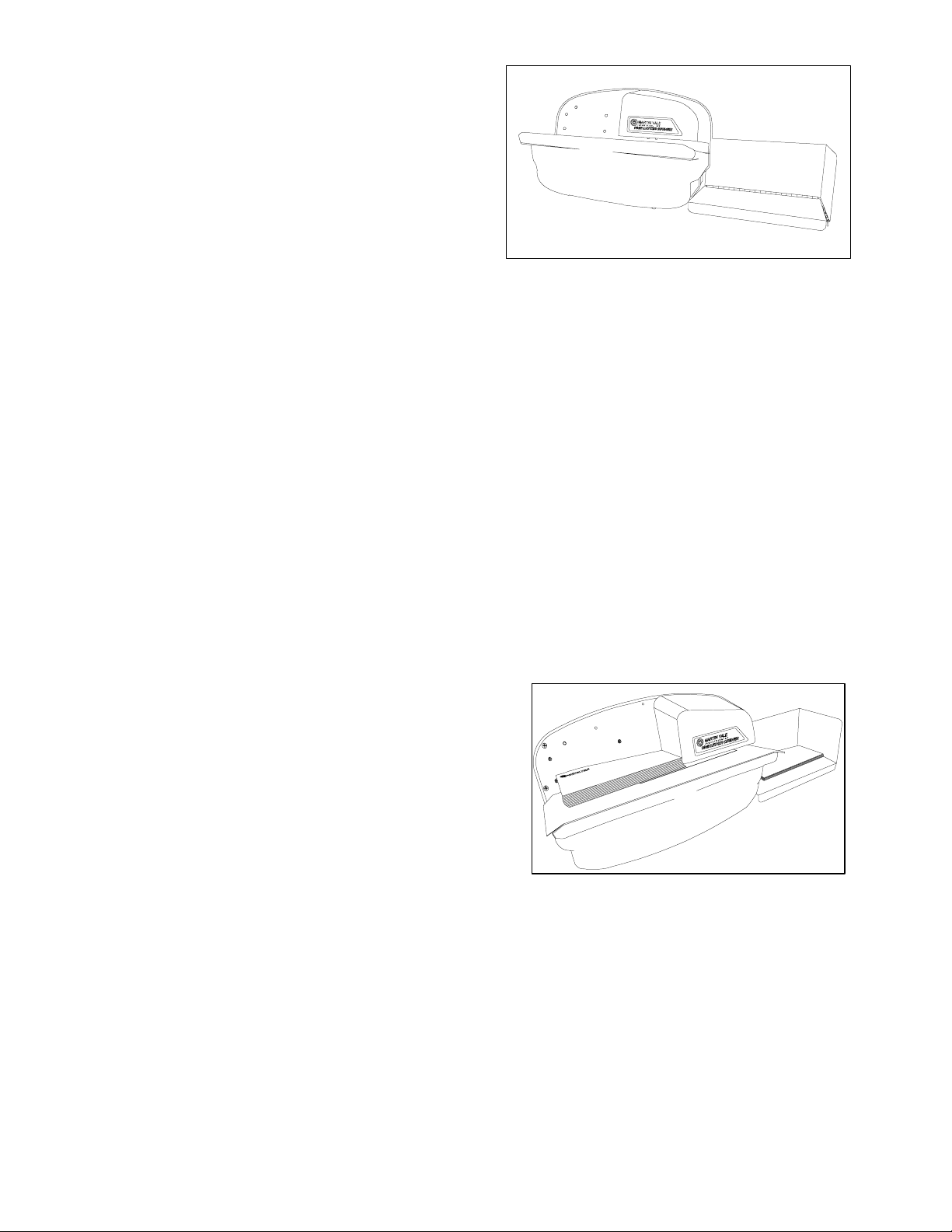

Fig. 6
Installatie van de briefopener
Fig. 7
De briefopener in bedrijf
7

5.3 Veiligheidskap van het mes verwijderen
Waarschuwing: Na het verwijderen van de veiligheidskap kan het mes worden aangeraakt.
Vingers weg van het mes!
Gedurende het normale gebruik van de briefopener kan het soms noodzakelijk zijn om de veiligheidskap
te verwijderen om de briefopener schoon te maken. Ga volgens de onderstaande stappen te werk bij het
verwijderen van de veiligheidskap.
1. Zet de briefopener uit en trek de stekker uit het stopcontact.
2. De veiligheidskap aan beide zijkanten vasthouden
en ongeveer 5-6 mm naar links bewegen om het uit
de stalen achterplaat te kunnen halen. Zie Fig. 8.
3. Nadat de veiligheidskap naar links is verplaatst,
moet deze van de staalplaat vrijkomen en voelbaar
los zitten.
4. Behoedzaam de afdekking van de stalen achter-
wand verwijderen. Nu moet deze vrij van de
briefopener komen zodat het snij- en retarder-
mechanisme vrij ligt. Zie Fig. 3.
5. Opgehoopt stof, vuil en papierresten kunnen nu
worden verwijderd.
6. Het terugplaatsen van de afdekking geschiedt in omgekeerde volgorde van het verwijderen.
6.0 Storingswijzer
6.1 Enveloppen blijven bij het mes hangen en gaan niet uit de briefopener.
Een papierdoorvoerstoring bij het mes is meestal te wijten aan het feit dat er meer dan één envelop
tegelijkertijd aan het mes is toegevoerd. Mogelijke oorzaken en oplossingen zijn onderstaand
aangegeven:
1. Transportriemen vuil - reinigen zoals beschreven in sectie 5.1.
2. De opvangbak is vol, er ontstaat een opeenhoping van enveloppen in de omgeving van het mes -
opvangbak legen
3. De retarder moet bijgeregeld worden. Draai de borgmoer van de retarder-stelschroef los en draai deze
stelschroef al naar gelang de vereisten rechtsom of linksom.
4. Retarderpad versleten, door nieuw exemplaar vervangen.
6.2 De briefopener loopt helemaal niet
1. Zorg ervoor dat het netsnoer van de briefopener op een onder spanning staand stopcontact is aanges-
loten.
2. Controleer de afschermkap van het mes, deze moet stevig vast zitten teneinde de veiligheidsschake-
laar in te drukken.
3. Let erop dat het netsnoer goed op de briefopener is aangesloten.
4. Wellicht is er in de briefopener een opstopping ontstaan waardoor het apparaat helemaal niet loopt.
Stekker uit het stopcontact trekken en de papierdoorvoerstoring opheffen.
5. Elektrische storing - laat de briefopener door een gekwalificeerde technicus nakijken.
Fig. 8
Kap vasthouden en ontgrendelen door de kap
5-6 mm naar links te duwen
Made in Taiwan 8
251 Wedcor Ave. • Wabash, IN 46992
Customer service: [phone] • www.martinyale.com
IT
Bergheimer Strasse 6-12, D-88677 Markdorf, Germany
www.martinyale.de
Rev. 2 8/9/07

1.0 Características principales
*Un dispositivo de conexión automática "CONECTA" y "DESCONECTA" el
*Montaje, preparación y manejo fáciles
*El servicio apenas requiere mantenimiento alguno
*Durante un servicio normal solamente son necesarias unas pocas adaptaciones por el usuario
*La alimentación automática de los sobres simplifica mucho el trabajo. Sólo tiene que colocar
un legajo de sobres y conectar el Abrecartas.
*El piloto de control "Listo para el servicio" le indica al usuario a simple vista si la alimentación
eléctrica está conectada o no.
MODELO 1648
ABRECARTAS AUTOMÁTICO
Especificaciones
Principio de funcionamiento
Tamaño máximo de las cartas y sobres . . . . . . . . . . . . . . . . . . . . . . . . .10.8 cm x 24.1 cm
Velocidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12.000 unidades/h, sobre #10
Capacidad de carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12.7 cm
Datos técnicos
Dimensiones del Abrecartas . . . . . . . . . . . . . . . . . . . . . . . . .51.4 cm x 26.7 cm x 29.2 cm
Peso de la máquina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 kgs
Características del sistema eléctrico
Corriente de la red . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .230 V.A.C. 50/60 Hz.
¡AVISO DE ADVERTENCIA! No conecte la máquina a la red de alimentación eléctrica
hasta justamente antes de estar usted mismo dispuesto para la puesta en servicio del
Abrecartas. Durante los trabajos de preparación, operación y mantenimiento, se
deberá evitar que tanto las manos, como el pelo, o la ropa suelta y artículos de
bisutería entren en contacto con cualquiera de las piezas móviles de la máquina. En
caso contrario, pueden resultar lesiones de carácter grave. Antes de proceder a la
ejecución de trabajos de mantenimiento, reparación o desmontaje del Abrecartas, se
deberá desconectar la alimentación eléctrica y desenchufar la máquina de la red.
9

2.0 Componentes
1. Cable de alimentación eléctrica
2. Interruptor de la red
3. Cubierta trasera
4. Cubierta delantera
5. Cubierta de protección de las cuchillas
6. Recipiente de recogida
7. Piloto de control "Listo para el servicio"
8. Cuchilla
9. Cuchilla superior
10. Interruptor de la plataforma
11. Regulación de la presión de retardador
12. Acolchado del retardador
13. Plataforma de carga
14. Cinta de carga
3.0 Instalación
3.1 Montaje del recipiente de recogida
Desempaquetar cuidadosamente el recipiente
de recogida y el perno de retención del mismo.
Mantener abierto el recipiente de recogida y
depositarlo plano sobre una mesa (ver la figura
núm. 4). Plegar ambos lados hacia arriba e
insertar el perno de retención del recipiente de
recogida en la posición prevista (ver la figura
núm. 5).
Figura núm. 1 Vista trasera
Figura núm. 2 Vista frontal
Figura núm. 3
Mecanismo de cuchillas y de retardo
(estando retirada la cubierta de protec-
ción de las cuchillas)
Figura núm. #4
Recipiente de recogida antes del montaje
Figura núm. #5
Alineación y ajuste del recipiente de
recogida y del perno de retención
12
11
8
9
13
14
10
746
5
2
1
3
Inserción del perno de
retención
10
