Matrix TF30 User manual

TF30
TF50 T30 T50 T70 T75
MX17_AG_Treadmills_r1_6_A.indd 1 6/28/17 3:42 PM

2 3
ASSEMBLY
Before proceeding, nd your equipment’s serial number located on a barcode
sticker and enter it in the space provided below.
SERIAL NUMBER
MODEL NAME
FTF30
FTF50
FT30
FT50
FT70
FT75
MATRIX TREADMILL
* Use the information above when calling for service.
SERIAL NUMBER LOCATION
3ENGLISH
13 FRANÇAIS
23 ESPAÑOL WARNING!
There are several areas during the assembly process that special attention must be paid. It is very important
to follow the assembly instructions correctly and to make sure all parts are rmly tightened. If the assembly
instructions are not followed correctly, the equipment could have parts that are not tightened and will seem
loose and may cause irritating noises. To prevent damage to the equipment, the assembly instructions must
be reviewed and corrective actions should be taken.
UNPACKING
Place the treadmill carton on a level at surface. It is recommended that you place a protective covering on
your oor. Take CAUTION when handling and transporting this unit. Never open box when it is on its side.
Once the banding straps have been removed, do not lift or transport this unit unless it is fully assembled
and in the upright folded position, with the lock latch secure. Unpack and assemble the unit where it will be
used. The enclosed treadmill is equipped with high-pressure shocks and may spring open if mishandled.
Never grab hold of any portion of the incline frame and attempt to lift or move the treadmill.
WARNING!
DO NOT ATTEMPT TO LIFT THE TREADMILL! Do not move or lift treadmill
from packaging until fully assembled. FAILURE TO FOLLOW THESE INSTRUCTIONS COULD RESULT IN INJURY!
IMPORTANT NOTES
During each assembly step, ensure that ALL nuts and bolts are in place and partially threaded.
Several parts have been pre-lubricated to aid in assembly and usage. Please do not wipe this off. If you have
diculty, a light application of lithium grease is recommended.
ENGLISH
MX17_AG_Treadmills_r1_6_A.indd 2-3 6/28/17 3:43 PM

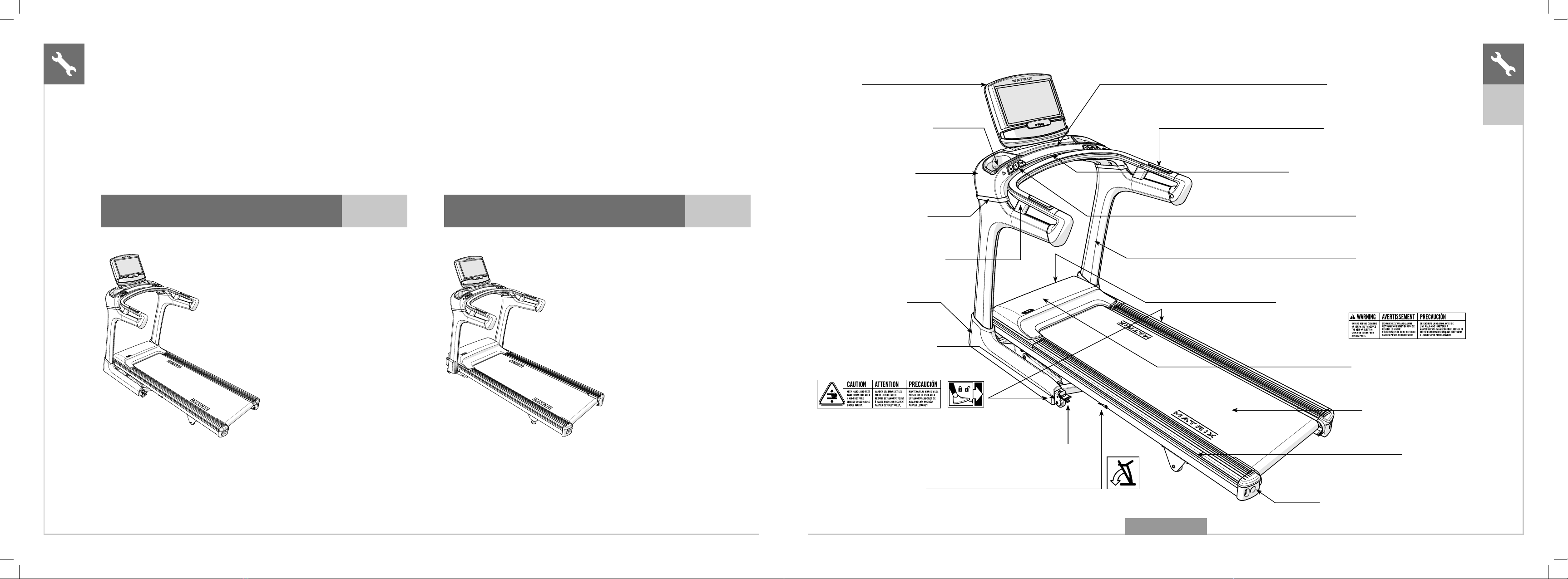

4 5
READING RACK / TABLET HOLDER
HANDLEBAR / PULSE GRIPS
SAFETY KEY PLACEMENT
IN-REACH CONTROLS
CONSOLE MAST
POWER CORD / POWER SWITCH
MOTOR COVER
RUNNING BELT / DECK
SIDE RAIL
REAR ROLLER TENSION
& ADJUSTMENT BOLTS
CONSOLE
WATER BOTTLE HOLDER
CONSOLE BASE
CONSOLE MAST BOOT
HANDLEBAR SLEEVE
BASE FRAME COVER
TRANSPORT WHEEL
WHEEL LOCK
DECK RELEASE LATCH
TF50 SHOWN
TF30
TF50
TOOLS INCLUDED:
F5 mm L Wrench
F6 mm L Wrench
F8 mm T Wrench
FPhillips Screwdriver
NEED HELP?
If you have questions or if there are any missing
parts, contact Customer Tech Support. Contact
information is located on the information card.
PARTS INCLUDED:
F1 Treadmill Frame
F2 Console Masts
F2 Console Mast Boots
F1 Console Base
F1 Handlebar
F2 Handlebar Sleeves
F4 Handlebar Caps
FT30/T50: 4 Base Frame Covers
FT70/T75: 2 Base Frame Covers
F1 Console Back Cover
F1 Power Cord
F1 Safety Key
F1 Hardware Kit
F1 Bottle of Silicone Lubricant
(for 2 applications)
Console sold separately
PARTS INCLUDED:
F1 Treadmill Frame
F2 Console Masts
F2 Console Mast Boots
F1 Console Base
F1 Handlebar
F2 Handlebar Sleeves
F4 Handlebar Caps
F2 Base Frame Cover Sets
F1 Console Back Cover
F1 Power Cord
F1 Safety Key
F1 Hardware Kit
F1 Bottle of Silicone Lubricant
(for 2 applications)
Console sold separately
TF30 / TF50
page
5 T30 / T50 / T70 / T75
page
9
ASSEMBLY
ENGLISH
ENGLISH
MX17_AG_Treadmills_r1_6_A.indd 4-5 6/28/17 3:43 PM

6 7
H
8
9
4
I
5
1
4
IMPORTANT: Do not tighten bolts until step 3 is complete.
A Open HARDWARE FOR STEP 1.
B Attach LEFT CONSOLE MAST (1) to BASE FRAME (2) using 4
BOLTS (A), 4 SPRING WASHERS (B) and 4 FLAT WASHERS (C)
from the side and 1 BOLT (D), 1 SPRING WASHER (B) and 1
FLAT WASHER (C) from the rear. Tighten to 20 Nm / 15 lb-ft.
C Attach LEAD WIRE (3) to CONSOLE CABLE (4) and pull lead
wire through RIGHT CONSOLE MAST (5). After pulling the lead
wire through the mast, the top of the console cable should be
located at the top of the mast. Detach and discard lead wire.
NOTE: Be careful not to pinch any wires while attaching the right
console mast.
3 4
1
D
C
B
A
2
3
4
5
4
1 2
Hardware For Step 1
Description Qty
A
B
C
D
Bolt
Spring Washer
Flat Washer
Bolt
8
10
10
2
7
6
4
1
G
F
E
5
4
Hardware For Step 2
Description Qty
E
F
G
Bolt
Spring Washer
Flat Washer
4
4
4
TF30
TF50
TF30
TF50
TF30
TF50
TF30
TF50
A Open HARDWARE FOR STEP 2.
B Place CONSOLE MAST BOOTS (6) on top of CONSOLE MASTS (1 & 5).
C Connect the CONSOLE CABLES (4) , discard the wire ties, and tuck the cables inside
the CONSOLE MASTS (1 & 5) and slide CONSOLE BASE (7) into console masts.
D Attach CONSOLE BASE (7) to CONSOLE MASTS (1 & 5) using 4 BOLTS (E), 4
SPRING WASHERS (F) and 4 FLAT WASHERS (G). Tighten to 20 Nm / 15 lb-ft.
NOTE: Be careful not to pinch any wires while attaching the console base.
A Open HARDWARE FOR STEP 3.
B Place HANDLEBAR SLEEVES (8) on top of CONSOLE MASTS (1 & 5).
C Connect the CONSOLE CABLES (4) and tuck the
cables inside the CONSOLE MASTS (1 & 5).
D Attach HANDLEBAR (9) to CONSOLE MASTS
(1 & 5) using 2 BOLTS (H) and 4 BOLTS
(I). Tighten to 15 Nm / 11 lb-ft.
E Tighten all bolts from steps 1–3.
Note: Be careful not to pinch any wires while attaching the handlebar.
Hardware For Step 3
Description Qty
H
I
Bolt
Bolt
2
4
J
11
K
2
10
A Open HARDWARE FOR STEP 4.
B Insert 4 HANDLEBAR CAPS (10)
into HANDLEBAR (9).
C Attach BASE FRAME COVERS (11) to the
BASE FRAME (2) using 2 SCREWS (J) from the
inside and 2 SCREWS (K) from the outside.
D Repeat on other side.
Hardware For Step 4
Description Qty
J
K
Screw (10 mm)
Screw (30 mm)
4
4
ENGLISH
ENGLISH
MX17_AG_Treadmills_r1_6_A.indd 6-7 6/28/17 3:43 PM

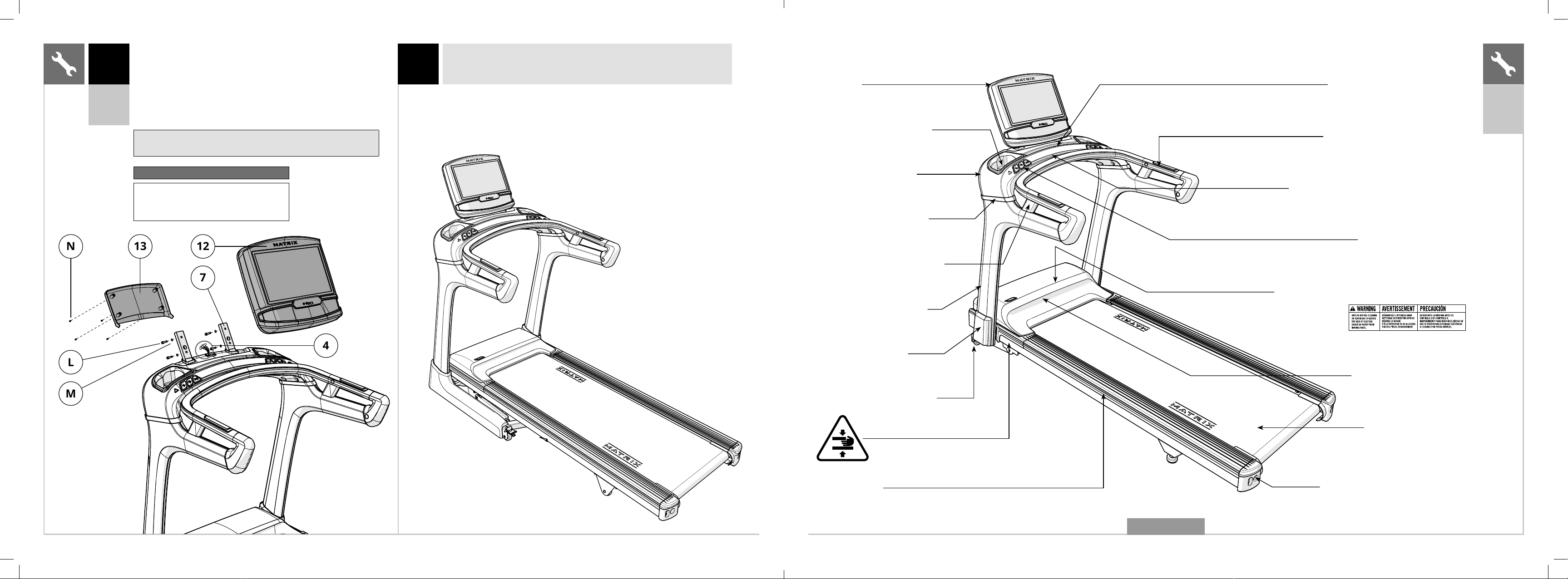

8 9
12
7
13
N
M
L
4
READING RACK / TABLET HOLDER
HANDLEBAR / PULSE GRIPS
SAFETY KEY PLACEMENT
IN-REACH CONTROLS
POWER CORD / POWER SWITCH
MOTOR COVER
RUNNING BELT / DECK
REAR ROLLER TENSION
& ADJUSTMENT BOLTS
5 6
TF30
TF50
TF30 / TF50 ASSEMBLY COMPLETE!
A Open HARDWARE FOR STEP 5.
B Connect the CONSOLE CABLES (4) to the CONSOLE (12) and
carefully tuck the excess cable into the CONSOLE BASE (7).
C Attach the CONSOLE (12) to the CONSOLE BASE (7)
using 4 BOLTS (L) and 4 FLAT WASHERS (M).
D Attach the CONSOLE BACK COVER (13) to the
CONSOLE (12) using 4 SCREWS (N).
Note: Be careful not to pinch any wires while attaching the console.
Hardware For Step 5
Description Qty
L
M
N
Bolt
Flat Washer
Screw
4
4
4
CONSOLE
WATER BOTTLE HOLDER
CONSOLE BASE
CONSOLE MAST BOOT
HANDLEBAR SLEEVE
CONSOLE MAST
BASE FRAME COVER
TRANSPORT WHEEL
SIDE RAIL
T70 SHOWN
T30
T50
T70
T75
ENGLISH
ENGLISH
MX17_AG_Treadmills_r1_6_A.indd 8-9 6/28/17 3:43 PM

10 11
1
5
12
11
J
10
1
11
5
H
8
9
4
I
5
1
4
IMPORTANT: Do not tighten bolts until step 3 is complete.
A Open HARDWARE FOR STEP 1.
B Attach LEFT CONSOLE MAST (1) to BASE FRAME (2)
using 4 BOLTS (A), 4 SPRING WASHERS (B) and 4
FLAT WASHERS (C). Tighten to 30 Nm / 22 lb-ft.
C Attach LEAD WIRE (3) to CONSOLE CABLE (4) and pull lead
wire through RIGHT CONSOLE MAST (5). After pulling the lead
wire through the mast, the top of the console cable should be
located at the top of the mast. Detach and discard lead wire.
NOTE: Be careful not to pinch any wires while attaching the right
console mast.
3 4
1
C
B
A
2
3
4
5
4
1 2
Hardware For Step 1
Description Qty
A
B
C
Bolt
Spring Washer
Flat Washer
8
8
8
7
6
4
1
G
F
E
5
4
A Insert 4 HANDLEBAR CAPS (10) into HANDLEBAR (9).
B Slide OUTSIDE BASE FRAME COVERS (11) over bolts at the bottom of
the CONSOLE MASTS (1 & 5).
C T50 only: Open HARDWARE FOR STEP 4.
D T50 only: Attach INSIDE BASE FRAME COVERS (12) using 4 SCREWS (J).
Hardware For Step 4 (T30/T50)
Description Qty
JScrew 4
T30/T50
T70/T75
ENGLISH
ENGLISH
Hardware For Step 2
Description Qty
E
F
G
Bolt
Spring Washer
Flat Washer
4
4
4
A Open HARDWARE FOR STEP 2.
B Place CONSOLE MAST BOOTS (6) on top of CONSOLE MASTS (1 & 5).
C Connect the CONSOLE CABLES (4) , discard the wire ties, and tuck the cables inside
the CONSOLE MASTS (1 & 5) and slide CONSOLE BASE (7) into console masts.
D Attach CONSOLE BASE (7) to CONSOLE MASTS (1 & 5) using 4 BOLTS (E), 4
SPRING WASHERS (F) and 4 FLAT WASHERS (G). Tighten to 20 Nm / 15 lb-ft.
NOTE: Be careful not to pinch any wires while attaching the console base.
A Open HARDWARE FOR STEP 3.
B Place HANDLEBAR SLEEVES (8) on top of CONSOLE MASTS (1 & 5).
C Connect the CONSOLE CABLES (4) and tuck the
cables inside the CONSOLE MASTS (1 & 5).
D Attach HANDLEBAR (9) to CONSOLE MASTS
(1 & 5) using 2 BOLTS (H) and 4 BOLTS
(I). Tighten to 15 Nm / 11 lb-ft.
E Tighten all bolts from steps 1–3.
Note: Be careful not to pinch any wires while attaching the handlebar.
Hardware For Step 3
Description Qty
H
I
Bolt
Bolt
2
4
T30
T50
T70
T75
T30
T50
T70
T75
T30
T50
T70
T75
T30
T50
T70
T75
MX17_AG_Treadmills_r1_6_A.indd 10-11 6/28/17 3:43 PM

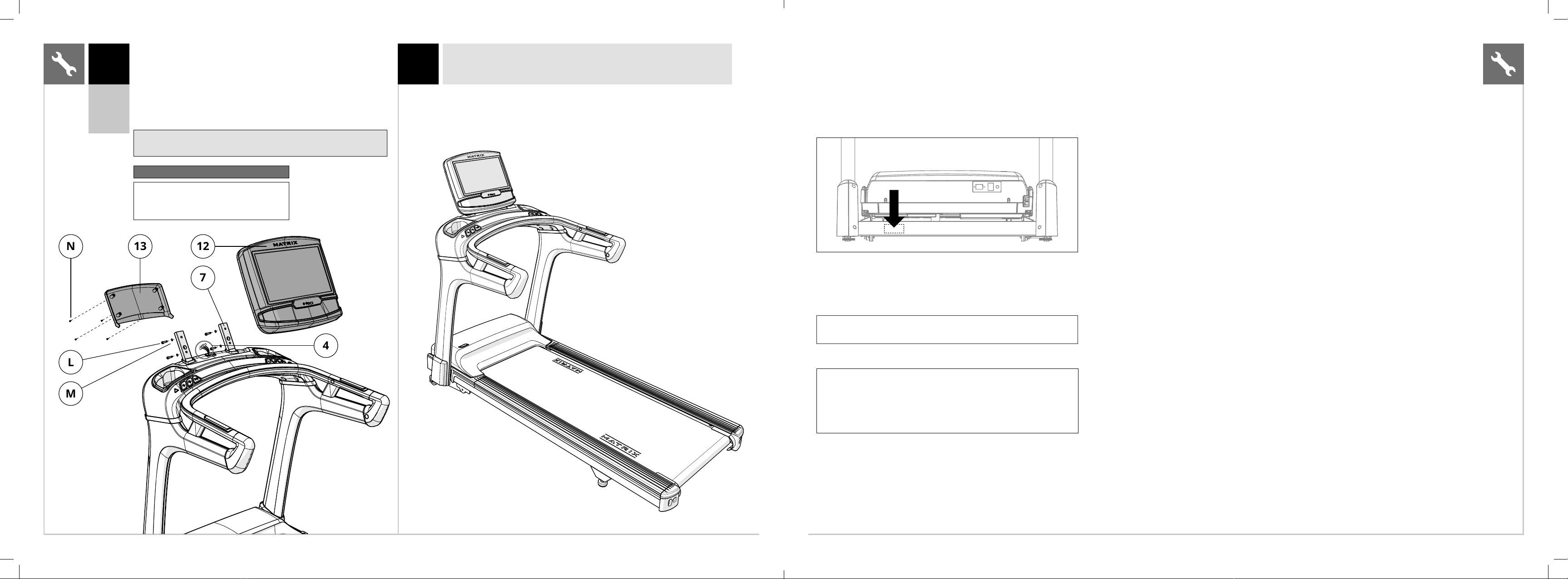

12 13
12
7
13
N
M
L
4
5 6 T30 / T50 / T70 / T75 ASSEMBLY COMPLETE!
A Open HARDWARE FOR STEP 5.
B Connect the CONSOLE CABLES (4) to the CONSOLE (12) and
carefully tuck the excess cable into the CONSOLE BASE (7).
C Attach the CONSOLE (12) to the CONSOLE BASE (7)
using 4 BOLTS (L) and 4 FLAT WASHERS (M).
D Attach the CONSOLE BACK COVER (13) to the
CONSOLE (12) using 4 SCREWS (N).
Note: Be careful not to pinch any wires while attaching the console.
Hardware For Step 5
Description Qty
L
M
N
Bolt
Flat Washer
Screw
4
4
4
MONTAGE
Avant de commencer, cherchez le numéro de série qui se trouve sur une
étiquette où gure un code-barres et apposée sur votre équipement, puis
notez-le dans les cases ci-dessous.
NUMÉRO DE SÉRIE
NOM DU MODÈLE
FTF30
FTF50
FT30
FT50
FT70
FT75
TAPIS DE COURSE MATRIX
* Utilisez les informations ci-dessus lorsque vous appelez l'assistance.
EMPLACEMENT DU NUMÉRO DE SÉRIE AVERTISSEMENT !
Le processus de montage comporte certaines étapes au cours desquelles il faut faire particulièrement
attention. Il est indispensable de respecter scrupuleusement les instructions de montage et de s’assurer que
toutes les pièces sont bien serrées. En cas de non-respect des instructions, certaines parties de l'équipement
pourraient être mal serrées, bouger et causer des bruits gênants. Pour éviter d’endommager l'équipement,
relisez les instructions de montage et prenez les mesures correctives qui s’imposent.
DÉBALLAGE
Installez le carton d’emballage du tapis de course sur une surface plane. Il est conseillé de placer une toile
de protection sur le sol. Soyez PRUDENT lorsque vous manipulez et transportez cet appareil. N'ouvrez pas
le carton d'emballage lorsqu’il est couché sur le côté. Après avoir retiré les bandes d'emballage, ne tentez
pas de soulever ni de transporter l'appareil tant qu'il n'a pas été complètement monté et placé en position
verticale pliée, et que la goupille de verrouillage n'a pas été bien xée. Déballez et montez l'appareil à
l'endroit où il sera utilisé. Ce tapis de course est équipé d'amortisseurs à haute pression qui peuvent se
déployer soudainement en cas de manipulation incorrecte. Ne saisissez jamais une partie quelconque du
cadre d'inclinaison pour soulever ou déplacer le tapis de course.
AVERTISSEMENT !
NE TENTEZ PAS DE SOULEVER LE TAPIS DE COURSE ! Ne déplacez pas ou ne sortez pas le tapis de course
de son emballage tant qu’il n’a pas été complètement monté. LE NON-RESPECT DE CES INSTRUCTIONS
PEUT CAUSER DES BLESSURES !
REMARQUES IMPORTANTES
À chaque étape du montage, assurez-vous que TOUS les écrous et TOUS les boulons sont bien mis en place
et partiellement serrés.
Certaines pièces ont été pré-lubriées an de faciliter leur montage et fonctionnement. N’essuyez pas ces
pièces pour essayer d’ôter le lubriant. En cas de diculté, appliquez une ne couche de graisse au lithium.
ENGLISH
FRANÇAIS
T30
T50
T70
T75
MX17_AG_Treadmills_r1_6_A.indd 12-13 6/28/17 3:43 PM

14 15
SUPPORT DE LIVRE / TABLETTE
POIGNÉE / CAPTEURS TACTILES
EMPLACEMENT DE LA CLÉ DE SÉCURITÉ
COMMANDES À PORTÉE
MONTANT DE CONSOLE
CÂBLE D’ALIMENTATION / INTERRUPTEUR
COUVERCLE DU MOTEUR
PLATEFORME / BANDE
DE COURSE
RAIL LATÉRAL
TENSION DU ROULEAU ARRIÈRE
ET BOULONS DE RÉGLAGE
CONSOLE
PORTE-BOUTEILLE D'EAU
BASE DE LA CONSOLE
CARTER DE LA CONSOLE
COUVERCLE POUR POIGNÉE
PROTECTION POUR
CADRE PRINCIPAL
ROULETTE DE TRANSPORT
BLOCAGE DES ROULETTES
LOQUET DE DÉBLOCAGE
DE LA PLATEFORME
TF50 ILLUSTRÉ
TF30
TF50
OUTILS FOURNIS :
FClé en L 5 mm
FClé en L 6 mm
FClé en T 8 mm
FTournevis cruciforme
BESOIN D’AIDE ?
Pour toute question ou si une pièce est
manquante, contactez l’assistance technique.
Les coordonnées de l'assistance sont situées
sur la carte d'information.
PIÈCES INCLUSES :
F1 châssis du tapis de course
F2 montants de la console
F2 carters de la console
F1 base de la console
F1 poignée
F2 couvercles pour poignée
F4 embouts pour poignée
FT30/T50 : 4 protections pour
cadres principaux
FT70/T75 : 2 protections pour
cadres principaux
F1 protection arrière pour
la console
F1 cordon d'alimentation
F1 clé de sécurité
F1 kit de pièces de fixation
F1 bouteille de lubrifiant à la
silicone (suffisante pour 2
applications)
La console est vendue séparément
PIÈCES INCLUSES :
F1 châssis du tapis de course
F2 montants de la console
F2 carters de la console
F1 base de la console
F1 poignée
F2 couvercles pour poignée
F4 embouts pour poignée
F2 ensembles de protection
pour cadres principaux
F1 protection arrière pour
la console
F1 cordon d'alimentation
F1 clé de sécurité
F1 kit de pièces de fixation
F1 bouteille de lubrifiant à la
silicone (suffisante pour 2
applications)
La console est vendue séparément
TF30 / TF50
page
15 T30 / T50 / T70 / T75
page
19
MONTAGE
FRANÇAIS
FRANÇAIS
MX17_AG_Treadmills_r1_6_A.indd 14-15 6/28/17 3:43 PM

16 17
H
8
9
4
I
5
1
4
3 4
TF30
TF50
TF30
TF50
A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA TROISIÈME
ÉTAPE.
B Placez LES COUVERCLES POUR POIGNÉES (8) au-dessus des MONTANTS
DE LA CONSOLE (1 ET 5).
C Branchez les CÂBLES DE LA CONSOLE (4) et rentrez les câbles à l’intérieur
DES MONTANTS DE LA CONSOLE (1 ET 5).
D Fixez la POIGNÉE (9) aux MONTANTS DE LA CONSOLE (1 ET 5) en utilisant
2 BOULONS (H) et 4 BOULONS (I). Serrez à un couple de 15 Nm/11 lb-ft.
E Serrez tous les boulons de la première à la troisième étape.
Remarque : prenez garde de ne pincer aucun câble lors de l'installation de la poignée.
Kit de pièces de xation pour la troisième étape
Description Qté
H
I
Boulon
Boulon
2
4
J
11
K
2
10
A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR
LA QUATRIÈME ÉTAPE.
B Insérez 4 EMBOUTS POUR POIGNÉE (10) sur LA POIGNÉE (9).
C Fixez LES PROTECTIONS DU CADRE PRINCIPAL (11)
à CE DERNIER (2) en utilisant 2 VIS (J) sur le côté intérieur
et 2 VIS (K) sur le côté extérieur.
D Répétez cette étape sur l'autre côté.
Kit de pièces de xation
pour la quatrième étape
Description Qté
J
K
Vis (10 mm)
Vis (30 mm)
4
4
IMPORTANT: Ne serrez pas les boulons avant
d’avoir complété la troisième étape.
A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA
PREMIÈRE ÉTAPE.
B Fixez LE MONTANT GAUCHE DE LA CONSOLE (1) au CADRE
PRINCIPAL (2) en utilisant 4 BOULONS (A), 4 RONDELLES
ÉLASTIQUES (B) et 4 RONDELLES PLATES (C) sur le côté et
1 BOULON (D), 1 RONDELLE ÉLASTIQUE (B) et 1 RONDELLE PLATE
(C) sur l’arrière. Serrez à un couple de 20 Nm/15 lb-ft.
C Fixez LE CÂBLE CONDUCTEUR (3) au CÂBLE DE LA CONSOLE (4)
et tirez le câble conducteur à travers LE MONTANT DROIT DE LA
CONSOLE (5). Après avoir tiré le câble conducteur à travers le montant,
l'extrémité supérieure du câble de la console devrait être située sur le
dessus du montant. Détachez et retirez le câble conducteur.
REMARQUE : prenez garde de ne pincer aucun câble lors de
l’installation du montant droit de la console.
1
D
C
B
A
2
3
4
5
4
1 2
Kit de pièces de xation pour la première étape
Description Qté
A
B
C
D
Boulon
Rondelle élastique
Rondelle plate
Boulon
8
10
10
2
7
6
4
1
G
F
E
5
4
Kit de pièces de xation pour la deuxième étape
Description Qté
E
F
G
Boulon
Rondelle élastique
Rondelle plate
4
4
4
TF30
TF50
TF30
TF50
A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA DEUXIÈME ÉTAPE.
B Placez LES CARTERS DE LA CONSOLE (6) au-dessus des MONTANTS DE
LA CONSOLE (1 ET 5).
C Branchez les CÂBLES DE LA CONSOLE (4), retirez les attaches pour câble
et rentrez les câbles à l’intérieur DES MONTANTS DE LA CONSOLE (1 ET 5).
Faites ensuite glisser LA BASE DE LA CONSOLE (7) dans ses montants.
D Fixez LA BASE DE LA CONSOLE (7) à SES MONTANTS (1 ET 5) en utilisant
4 BOULONS (E), 4 RONDELLES ÉLASTIQUES (F) et 4 RONDELLES PLATES (G). Serrez
à un couple de 20 Nm/15 lb-ft.
REMARQUE : prenez garde de ne pincer aucun câble lors de l’installation de la base
de la console.
FRANÇAIS
FRANÇAIS
MX17_AG_Treadmills_r1_6_A.indd 16-17 6/28/17 3:43 PM

18 19
SUPPORT DE LIVRE / TABLETTE
POIGNÉE / CAPTEURS TACTILES
EMPLACEMENT DE LA CLÉ DE SÉCURITÉ
COMMANDES À PORTÉE
CÂBLE D’ALIMENTATION / INTERRUPTEUR
COUVERCLE DU MOTEUR
PLATEFORME / BANDE
DE COURSE
TENSION DU ROULEAU ARRIÈRE
ET BOULONS DE RÉGLAGE
CONSOLE
PORTE-BOUTEILLE D'EAU
BASE DE LA CONSOLE
CARTER DE LA CONSOLE
COUVERCLE POUR POIGNÉE
MONTANT DE CONSOLE
PROTECTION POUR
CADRE PRINCIPAL
ROULETTE DE TRANSPORT
RAIL LATÉRAL
T70 ILLUSTRÉ
12
7
13
N
M
L
4
5 6
TF30
TF50
TF30 / TF50 MONTAGE TERMINÉ !
A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR
LA CINQUIÈME ÉTAPE.
B Branchez les CÂBLES (4) sur la CONSOLE (12) et rentrez avec
précaution l’excès de câble dans la BASE DE LA CONSOLE (7).
C Fixez la CONSOLE (12) à sa BASE (7) en utilisant 4 BOULONS (L)
et 4 RONDELLES PLATES (M).
D Attachez la PROTECTION ARRIÈRE POUR LA CONSOLE (13)
à la CONSOLE (12) en utilisant 4 VIS (N).
Remarque : prenez garde de ne pincer aucun câble lors de l'installation
de la console.
Kit de pièces de xation pour la cinquième étape
Description Qté
L
M
N
Boulon
Rondelle plate
Vis
4
4
4
FRANÇAIS
FRANÇAIS
T30
T50
T70
T75
MX17_AG_Treadmills_r1_6_A.indd 18-19 6/28/17 3:43 PM

20 21
1
5
12
11
J
10
1
11
5
H
8
9
4
I
5
1
4
3 4
A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA TROISIÈME
ÉTAPE.
B Placez LES COUVERCLES POUR POIGNÉES (8) au-dessus des MONTANTS
DE LA CONSOLE (1 ET 5).
C Branchez les CÂBLES DE LA CONSOLE (4) et rentrez les câbles à l’intérieur
DES MONTANTS DE LA CONSOLE (1 ET 5).
D Fixez la POIGNÉE (9) aux MONTANTS DE LA CONSOLE (1 ET 5) en utilisant
2 BOULONS (H) et 4 BOULONS (I). Serrez à un couple de 15 Nm/11 lb-ft.
E Serrez tous les boulons de la première à la troisième étape.
Remarque : prenez garde de ne pincer aucun câble lors de l'installation de la poignée.
Kit de pièces de xation pour la troisième étape
Description Qté
H
I
Boulon
Boulon
2
4
A Insérez 4 EMBOUTS POUR POIGNÉE (10) sur LA POIGNÉE (9).
B Faites glisser LES PROTECTIONS EXTÉRIEURES DU CADRE PRINCIPAL (11)
sur les boulons en bas des MONTANTS DE LA CONSOLE (1 ET 5).
C T50 uniquement : Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION
POUR LA QUATRIÈME ÉTAPE.
D T50 uniquement : Fixez LES PROTECTIONS INTÉRIEURES DU CADRE
PRINCIPAL (12) en utilisant 4 VIS (J).
Pièces de xation pour la quatrième
étape (T30/T50)
Description Qté
J Vis 4
T30/T50
T70/T75
IMPORTANT: Ne serrez pas les boulons avant
d’avoir complété la troisième étape.
A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR
LA PREMIÈRE ÉTAPE.
B Fixez LE MONTANT GAUCHE DE LA CONSOLE (1) au CADRE
PRINCIPAL (2) en utilisant 4 BOULONS (A), 4 RONDELLES
ÉLASTIQUES (B) et 4 RONDELLES PLATES (C). Serrez à un couple de
30 Nm/22 lb-ft.
C Fixez LE CÂBLE CONDUCTEUR (3) au CÂBLE DE LA CONSOLE (4) et tirez
le câble conducteur à travers LE MONTANT DROIT DE LA CONSOLE (5).
Après avoir tiré le câble conducteur à travers le montant, l'extrémité
supérieure du câble de la console devrait être située sur le dessus
du montant. Détachez et retirez le câble conducteur.
REMARQUE : prenez garde de ne pincer aucun câble lors de l’installation
du montant droit de la console.
1
C
B
A
2
3
4
5
4
1 2
Kit de pièces de xation pour la première étape
Description Qté
A
B
C
Boulon
Rondelle élastique
Rondelle plate
8
8
8
7
6
4
1
G
F
E
5
4
Kit de pièces de xation pour la deuxième étape
Description Qté
E
F
G
Boulon
Rondelle élastique
Rondelle plate
4
4
4
A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR LA DEUXIÈME ÉTAPE.
B Placez LES CARTERS DE LA CONSOLE (6) au-dessus des MONTANTS DE LA
CONSOLE (1 ET 5).
C Branchez les CÂBLES DE LA CONSOLE (4), retirez les attaches pour câble et rentrez
les câbles à l’intérieur DES MONTANTS DE LA CONSOLE (1 ET 5). Faites ensuite
glisser LA BASE DE LA CONSOLE (7) dans ses MONTANTS (1 ET 5).
D Fixez LA BASE DE LA CONSOLE (7) à SES MONTANTS (1 ET 5) en utilisant
4 BOULONS (E), 4 RONDELLES ÉLASTIQUES (F) et 4 RONDELLES PLATES (G). Serrez
à un couple de 20 Nm/15 lb-ft.
REMARQUE : prenez garde de ne pincer aucun câble lors de l’installation de la base
de la console.
FRANÇAIS
FRANÇAIS
T30
T50
T70
T75
T30
T50
T70
T75
T30
T50
T70
T75
T30
T50
T70
T75
MX17_AG_Treadmills_r1_6_A.indd 20-21 6/28/17 3:43 PM

22 23
MONTAJE
Antes de comenzar, busque el número de serie del equipo, que se halla ubicado
en una etiqueta de código de barras y anótelo en el espacio que se encuentra
a continuación.
NÚMERO DE SERIE
MODELO
FTF30
FTF50
FT30
FT50
FT70
FT75
CINTA MATRIX
* Indique la información que se menciona arriba cuando llame al servicio de
asistencia técnica.
UBICACIÓN DEL NÚMERO DE SERIE ADVERTENCIA
El proceso de montaje tiene varios pasos que requieren atención especial. Es muy importante seguir
correctamente las instrucciones de montaje y asegurarse de que todas las piezas estén rmemente
apretadas. Si no se siguen correctamente las instrucciones de montaje, es posible que haya piezas del
equipo que no estén apretadas y provoquen ruidos molestos. Para evitar daños en el equipo, debe
consultar las instrucciones de montaje y llevar a cabo las medidas correctivas que se precisen.
DESEMBALAJE
Coloque el paquete con la cinta sobre una supercie plana. Se recomienda colocar alguna protección
sobre el suelo. Preste ATENCIÓN al manejar y transportar este equipo. No abra nunca la caja cuando
esté apoyada sobre un lateral. Una vez que haya retirado las cintas de embalaje, no levante ni transporte
este equipo a menos que esté completamente montado, plegado en posición vertical y con el pestillo
bloqueado. Desembale y monte la cinta en el sitio donde vaya a utilizarla. La cinta incluida está equipada
con amortiguadores de alta presión y puede abrirse como un resorte si no se maneja con cuidado. No
agarre nunca ninguna parte de la estructura de inclinación ni intente levantar ni desplazar la cinta.
ADVERTENCIA
NO INTENTE LEVANTAR LA CINTA. No mueva ni levante la cinta
del paquete hasta que esté completamente montada. SI NO SIGUE ESTAS INSTRUCCIONES, PUEDEN
PRODUCIRSE LESIONES.
NOTAS IMPORTANTES
En cada uno de los pasos del montaje, asegúrese de que TODOS los pernos y las tuercas estén en su sitio
y parcialmente apretados.
Varios componentes se han lubricado previamente para facilitar el montaje y la utilización. No quite
el lubricante. Si tiene dicultades, se recomienda aplicar una ligera capa de grasa de litio.
12
7
13
N
M
L
4
5 6 T30 / T50 / T70 / T75MONTAGE TERMINÉ !
A Ouvrez le KIT COMPRENANT LES PIÈCES DE FIXATION POUR
LA CINQUIÈME ÉTAPE.
B Branchez les CÂBLES (4) sur la CONSOLE (12) et rentrez avec
précaution l’excès de câble dans la BASE DE LA CONSOLE (7).
C Fixez la CONSOLE (12) à sa BASE (7) en utilisant 4 BOULONS (L)
et 4 RONDELLES PLATES (M).
D Attachez la PROTECTION ARRIÈRE (13) à la CONSOLE (12) en utilisant
4 VIS (N).
Remarque : prenez garde de ne pincer aucun câble lors de l'installation
de la console.
Kit de pièces de xation pour la cinquième étape
Description Qté
L
M
N
Boulon
Rondelle plate
Vis
4
4
4
FRANÇAIS
ESPAÑOL
T30
T50
T70
T75
MX17_AG_Treadmills_r1_6_A.indd 22-23 6/28/17 3:43 PM

24 25
ATRIL DE LECTURA/SOPORTE PARA TABLETA
ASIDERO/AGARRES CON PULSÓMETROS
UBICACIÓN DE LA LLAVE DE SEGURIDAD
CONTROLES AL ALCANCE
MÁSTIL DE LA CONSOLA
CABLE DE ALIMENTACIÓN/INTERRUPTOR
CUBIERTA DEL MOTOR
CINTA/PLATAFORMA
REPOSAPIÉS LATERAL
PERNOS DE AJUSTE Y TENSIÓN
DEL RODILLO TRASERO
CONSOLA
PORTABOTELLAS
BASE DE LA CONSOLA
SOPORTES DE MÁSTIL
DE LA CONSOLA
MANGUITO DEL ASIDERO
CUBIERTA PARA LA
ESTRUCTURA BASE
RUEDA PARA TRANSPORTE
FRENO DE RUEDA
PESTILLO DE DESENGANCHE
DE LA PLATAFORMA
FIGURA DEL MODELO TF50
TF30
TF50
HERRAMIENTAS INCLUIDAS:
FLlave en L de 5 mm
FLlave en L de 6 mm
FLlave en T de 8 mm
FDestornillador Phillips
¿NECESITA AYUDA?
Si tiene alguna duda o si le falta alguna pieza, póngase
en contacto con el servicio de asistencia técnica al
consumidor. Puede encontrar la información de
contacto en la tarjeta de información.
PIEZAS INCLUIDAS:
F1 estructura de cinta
F2 mástiles de la consola
F2 soportes de mástil
de la consola
F1 base de la consola
F1 asidero
F2 manguitos del asidero
F4 cubiertas del asidero
FT30/T50: 4 cubiertas para
la estructura base
FT70/T75: 2 cubiertas para
la estructura base
F1 cubierta posterior
de la consola
F1 cable de alimentación
F1 llave de seguridad
F1 bolsa de componentes
F1 botella de lubricante de
silicona (para 2 aplicaciones)
La consola se vende por separado.
PIEZAS INCLUIDAS:
F1 estructura de cinta
F2 mástiles de la consola
F2 soportes de mástil
de la consola
F1 base de la consola
F1 asidero
F2 manguitos del asidero
F4 cubiertas del asidero
F2 kits de cubiertas para
la estructura base
F1 cubierta posterior
de la consola
F1 cable de alimentación
F1 llave de seguridad
F1 bolsa de componentes
F1 botella de lubricante de
silicona (para 2 aplicaciones)
La consola se vende por separado.
TF30 / TF50
página
25 T30 / T50 / T70 / T75
página
29
MONTAJE
ESPAÑOL
ESPAÑOL
MX17_AG_Treadmills_r1_6_A.indd 24-25 6/28/17 3:43 PM

26 27
H
8
9
4
I
5
1
4
3 4
TF30
TF50
TF30
TF50
A Abra los COMPONENTES NECESARIOS PARA EL PASO 3.
B Coloque los MANGUITOS DEL ASIDERO (8) en la parte superior de los
MÁSTILES DE LA CONSOLA (1 Y 5).
C Conecte los CABLES DE LA CONSOLA (4) e introduzca los cables en el interior
de los MÁSTILES DE LA CONSOLA (1 Y 5).
D Acople el ASIDERO (9) a los MÁSTILES DE LA CONSOLA (1 Y 5) utilizando
2 PERNOS (H) y 4 PERNOS (I). Apriete hasta 15 Nm / 11 lb-ft.
E Apriete todos los pernos de los pasos 1, 2 y 3.
Nota: Tenga cuidado de no estrangular ningún cable al instalar el asidero.
Componentes necesarios para el paso 3
Descripción Cant.
H
I
Perno
Perno
2
4
J
11
K
2
10
A Abra los COMPONENTES NECESARIOS PARA EL PASO 4.
B Inserte las 4 CUBIERTAS DEL ASIDERO (10) en el
ASIDERO (9).
C Conecte las CUBIERTAS PARA LA ESTRUCTURA BASE (11)
a la ESTRUCTURA BASE (2) usando 2 TORNILLOS (J) para
la parte interior y 2 TORNILLOS (K) para la parte exterior.
D Haga lo mismo en el otro lado.
Componentes necesarios para el paso 4
Descripción Cant.
J
K
Tornillo (10 mm)
Tornillo (30 mm)
4
4
IMPORTANTE: No apriete los pernos hasta
que haya finalizado el paso 3.
A Abra los COMPONENTES NECESARIOS PARA EL PASO 1.
B Acople el MÁSTIL IZQUIERDO DE LA CONSOLA (1) a la
ESTRUCTURA BASE (2) utilizando 4 PERNOS (A), 4 ARANDELAS
DE PRESIÓN (B) y 4 ARANDELAS PLANAS (C) en el lateral
y 1 PERNO (D), 1 ARANDELA DE PRESIÓN (B) y 1 ARANDELA
PLANA (C) en la parte de atrás. Apriete hasta 20 Nm / 15 lb-ft.
C Conecte el CABLE GUÍA (3) al CABLE DE LA CONSOLA (4) y tire
del primero a través del MÁSTIL DERECHO DE LA CONSOLA (5).
Tras ello, la parte superior del cable de la consola debería estar
colocada sobre la parte superior del mástil. Desconecte y aparte
el cable guía.
NOTA: Tenga cuidado de no estrangular ningún cable al instalar el
mástil derecho de la consola.
1
D
C
B
A
2
3
4
5
4
1 2
Componentes necesarios para el paso 1
Descripción Cant.
A
B
C
D
Perno
Arandela de presión
Arandela plana
Perno
8
10
10
2
7
6
4
1
G
F
E
5
4
Componentes necesarios para el paso 2
Descripción Cant.
E
F
G
Perno
Arandela de presión
Arandela plana
4
4
4
TF30
TF50
TF30
TF50
A Abra los COMPONENTES NECESARIOS PARA EL PASO 2.
B Coloque los SOPORTES DE MÁSTIL DE LA CONSOLA (6) en la parte superior de los
MÁSTILES DE LA CONSOLA (1 Y 5).
C Conecte los CABLES DE LA CONSOLA (4), quite los alambres de sujeción e introduzca
los cables en el interior de los MÁSTILES DE LA CONSOLA (1 Y 5) y deslice la BASE
DE LA CONSOLA (7) hacia los mástiles.
D Acople la BASE DE LA CONSOLA (7) a los MÁSTILES DE LA CONSOLA (1 Y 5) utilizando
4 PERNOS (E), 4 ARANDELAS DE PRESIÓN (F) y 4 ARANDELAS PLANAS (G). Apriete
hasta 20 Nm / 15 lb-ft.
NOTA: Tenga cuidado de no estrangular ningún cable al instalar la base de la consola.
ESPAÑOL
ESPAÑOL
MX17_AG_Treadmills_r1_6_A.indd 26-27 6/28/17 3:43 PM

28 29
ATRIL DE LECTURA/SOPORTE PARA TABLETA
ASIDERO/AGARRES CON PULSÓMETROS
UBICACIÓN DE LA LLAVE DE SEGURIDAD
CONTROLES AL ALCANCE
CABLE DE ALIMENTACIÓN/INTERRUPTOR
CUBIERTA DEL MOTOR
CINTA/PLATAFORMA
PERNOS DE AJUSTE Y TENSIÓN
DEL RODILLO TRASERO
CONSOLA
PORTABOTELLAS
BASE DE LA CONSOLA
SOPORTES DE MÁSTIL
DE LA CONSOLA
MANGUITO DEL ASIDERO
MÁSTIL DE LA CONSOLA
CUBIERTA PARA LA
ESTRUCTURA BASE
RUEDA PARA TRANSPORTE
REPOSAPIÉS LATERAL
FIGURA DEL MODELO T70
12
7
13
N
M
L
4
5 6
TF30
TF50
HA COMPLETADO EL MONTAJE DE LA TF30/TF50
A Abra los COMPONENTES NECESARIOS PARA EL PASO 5.
B Conecte los CABLES DE LA CONSOLA (4) a la CONSOLA (12)
e introduzca suavemente el cable sobrante dentro de la
BASE DE LA CONSOLA (7).
C Acople la CONSOLA (12) a la BASE DE LA CONSOLA (7) utilizando
4PERNOS (L) y 4 ARANDELAS PLANAS (M).
D Acople la CUBIERTA TRASERA DE LA CONSOLA (13) a la CONSOLA (12)
utilizando 4 TORNILLOS (N).
Nota: Tenga cuidado de no estrangular ningún cable al instalar la consola.
Componentes necesarios para el paso 5
Descripción Cant.
L
M
N
Perno
Arandela plana
Tornillo
4
4
4
ESPAÑOL
ESPAÑOL
T30
T50
T70
T75
MX17_AG_Treadmills_r1_6_A.indd 28-29 6/28/17 3:43 PM

30 31
1
5
12
11
J
10
1
11
5
H
8
9
4
I
5
1
4
3 4
A Abra los COMPONENTES NECESARIOS PARA EL PASO 3.
B Coloque los MANGUITOS DEL ASIDERO (8) en la parte superior de los
MÁSTILES DE LA CONSOLA (1 Y 5).
C Conecte los CABLES DE LA CONSOLA (4) e introduzca los cables en el
interior de los MÁSTILES DE LA CONSOLA (1 Y 5).
D Acople el ASIDERO (9) a los MÁSTILES DE LA CONSOLA (1 Y 5) utilizando
2 PERNOS (H) y 4 PERNOS (I). Apriete hasta 15 Nm / 11 lb-ft.
E Apriete todos los pernos de los pasos 1, 2 y 3.
Nota: Tenga cuidado de no estrangular ningún cable al instalar el asidero.
Componentes necesarios para el paso 3
Descripción Cant.
H
I
Perno
Perno
2
4
A Inserte las 4 CUBIERTAS DEL ASIDERO (10) en el ASIDERO (9).
B Deslice las CUBIERTAS EXTERIORES PARA LA ESTRUCTURA BASE (11)
por encima de los pernos en la parte inferior de los MÁSTILES DE LA
CONSOLA (1 Y 5).
C Solo para el modelo T50: Abra los COMPONENTES NECESARIOS PARA
EL PASO 4.
D Solo para el modelo T50: Monte las CUBIERTAS INTERIORES PARA LA
ESTRUCTURA BASE (12) usando 4 TORNILLOS (J).
Componentes necesarios para el
paso 4 (T30 / T50)
Descripción Cant.
J Tornillo 4
T30/T50
T70/T75
IMPORTANTE: No apriete los pernos hasta
que haya finalizado el paso 3.
A Abra los COMPONENTES NECESARIOS PARA EL PASO 1.
B Acople el MÁSTIL IZQUIERDO DE LA CONSOLA (1)
a la ESTRUCTURA BASE (2) utilizando 4 PERNOS
(A), 4 ARANDELAS DE PRESIÓN (B) y 4 ARANDELAS
PLANAS (C). Apriete hasta 30 Nm / 22 lb-ft.
C Conecte el CABLE GUÍA (3) al CABLE DE LA CONSOLA (4)
Y tire del primero a través del MÁSTIL DERECHO DE LA
CONSOLA (5). Tras ello, la parte superior del cable de la
consola debería estar colocada sobre la parte superior
del mástil. Desconecte y aparte el cable guía.
NOTA: Tenga cuidado de no estrangular ningún cable al instalar el
mástil derecho de la consola.
1
C
B
A
2
3
4
5
4
1 2
Componentes necesarios para el paso 1
Descripción Cant.
A
B
C
Perno
Arandela de presión
Arandela plana
8
8
8
7
6
4
1
G
F
E
5
4
Componentes necesarios para el paso 2
Descripción Cant.
E
F
G
Perno
Arandela de presión
Arandela plana
4
4
4
A Abra los COMPONENTES NECESARIOS PARA EL PASO 2.
B Coloque los SOPORTES DE MÁSTIL DE LA CONSOLA (6) en la parte superior
de los MÁSTILES DE LA CONSOLA (1 Y 5).
C Conecte los CABLES DE LA CONSOLA (4), quite los alambres de sujeción e
introduzca los cables en el interior de los MÁSTILES DE LA CONSOLA (1 Y 5)
y deslice la BASE DE LA CONSOLA (7) hacia los MÁSTILES DE LA CONSOLA (1 & 5).
D Acople la BASE DE LA CONSOLA (7) a los MÁSTILES DE LA CONSOLA (1 Y 5) utilizando
4 PERNOS (E), 4 ARANDELAS DE PRESIÓN (F) y 4 ARANDELAS PLANAS (G). Apriete
hasta 20 Nm / 15 lb-ft.
NOTA: Tenga cuidado de no estrangular ningún cable al instalar la base de la consola.
ESPAÑOL
ESPAÑOL
T30
T50
T70
T75
T30
T50
T70
T75
T30
T50
T70
T75
T30
T50
T70
T75
MX17_AG_Treadmills_r1_6_A.indd 30-31 6/28/17 3:43 PM

32
12
7
13
N
M
L
4
5 6 HA COMPLETADO EL MONTAJE DE LA T30 / T50 / T70 / T75
A Abra los COMPONENTES NECESARIOS PARA EL PASO 5.
B Conecte los CABLES DE LA CONSOLA (4) a la CONSOLA (12)
e introduzca suavemente el cable sobrante dentro de la BASE
DE LA CONSOLA (7).
C Acople la CONSOLA (12) a la BASE DE LA CONSOLA (7) utilizando
4PERNOS (L) y 4 ARANDELAS PLANAS (M).
D Acople la CUBIERTA TRASERA DE LA CONSOLA (13) a la CONSOLA (12)
utilizando 4 TORNILLOS (N).
Nota: Tenga cuidado de no estrangular ningún cable al instalar la consola.
Componentes necesarios para el paso 5
Descripción Cant.
L
M
N
Perno
Arandela plana
Tornillo
4
4
4
ESPAÑOL
T30
T50
T70
T75
MX17_AG_Treadmills_r1_6_A.indd 32-33 6/28/17 3:43 PM

MX17_AG_Treadmills_r1_6_A.indd 34-35 6/28/17 3:43 PM

© 2017 Johnson Health Tech
Rev 1.6 A ENG FRE SPE
TF30
TF50 T30 T50 T70 T75
MX17_AG_Treadmills_r1_6_A.indd 36 6/28/17 3:42 PM
