MC Crypt DJ-20 User manual

DJ-20 USB DJ-Mixer DJ-20 USB DJ-Mixer DJ-20 Table de mixage USB DJ-MixerTable de mixage USB DJ-MixerUSB DJ-Mixer DJ-20 USB DJ-Mixer Best.-Nr. 30 52 85

Bedienungsanleitung Version 10/10

Instruction manual Version 10/10

Notice d´emploi Version 10/10

Gebruiksaanwijzing Versie 10/10 
Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten. ©Copyright 2010 by Conrad Electronic SE. Legal notice These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. These operating instructions represent the technical status at the time of printing. Changes in technology and equipment reserved. © Copyright 2010 by Conrad Electronic SE. Information légales Ce mode d’emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu’elle soit (p. ex. photocopie, microlm, saisie dans des installa- tions de traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits. Ce mode d’emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modications techniques et de l’équipement. © Copyright 2010 by Conrad Electronic SE. Colofon Deze gebruiksaanwijzing is een publicatie van de rma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden. © Copyright 2010 by Conrad Electronic SE.
01_1010_01

2
Inhaltsverzeichnis
Seite
Einführung .............................................................................................................................................................. 3
Bestimmungsgemäße Verwendung........................................................................................................................ 4
Produktbeschreibung.............................................................................................................................................. 4
Symbolerklärung..................................................................................................................................................... 5
Sicherheitshinweise................................................................................................................................................ 5
Anschluss- und Bedienelemente............................................................................................................................ 7
Aufstellung/Montage............................................................................................................................................. 13
Anschluss ............................................................................................................................................................. 14
Inbetriebnahme..................................................................................................................................................... 16
Mischpult ein- und ausschalten ....................................................................................................................16
Eingang auswählen ...................................................................................................................................... 16
Aussteuerungsanzeige ................................................................................................................................. 16
Lautstärkeregelung....................................................................................................................................... 17
Kopfhörer verwenden ................................................................................................................................... 17
Überblenden/Mischen................................................................................................................................... 17
DJ Mikrofon benutzen................................................................................................................................... 18
Wartung .............................................................................................................................................................. 18
Behebung von Störungen..................................................................................................................................... 19
Handhabung......................................................................................................................................................... 20
Entsorgung ........................................................................................................................................................... 21
Technische Daten................................................................................................................................................. 21

3
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Mit diesem Gerät haben Sie ein Produkt erworben, welches nach dem heutigen Stand der Technik gebaut wurde.
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinter-
legt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen müssen Sie als Anwender diese
Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedie-
nungs- und Sicherheitshinweise!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie bitte an:
Tel. [phone]
Fax [phone]
e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet.
www.conrad.de unter der Rubrik Kontakt
Mo. - Fr. 8.00-18.00 Uhr
www.conrad.at bzw. www.business.conrad.at
Tel. [phone]
Fax [phone]
e-mail: [email protected]
Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

4
Bestimmungsgemäße Verwendung
Bei dem Mc Crypt USB DJ-Mixer handelt es sich um ein Audio-Mischpult für den Einsatz im Heimbereich und im
semiprofessionellen Bereich. Mit diesem Gerät lassen sich niederpegelige Audiosignale verschiedener Musikquellen
mischen und MP3-Dateien von USB-Speichermedien abspielen. Das Gerät wird dabei zwischen die zu mischenden
Audiosignalquellen und einen Audioverstärker geschaltet.
Dieses Produkt darf nur über das beiliegende Netzteil mit Strom versorgt werden. Das Netzteil ist nur für denAnschluss
an 230-240V~/50Hz Wechselspannung zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B.
im Badezimmer u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit
Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Produktbeschreibung
• 2 Kanäle (LINE/PHONO umschaltbar)
• 2 Mikrofonkanäle mit Talkover-Schaltung
• Eingebauter MP3-Player mit USB-Schnittstelle
• Kopfhöreranschluss
• LED-Aussteuerungsanzeigen
• Crossfader

5
Symbolerklärung
Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des
Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch elektrischen Schlag. Im Gerät benden sich keine vom Benutzer zu wartenden Teile.
Öffnen Sie das Gerät deshalb nie.
Das Symbol mit dem Pfeil ist zu nden, wenn besondere Tipps und Hinweise zur Bedienung
gegeben werden.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung durch
das Ausrufezeichen gekennzeichnet.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt
die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes
nicht gestattet.
• Das Gerät darf ausschließlich mit dem beiliegenden Netzteil versorgt werden.Als Spannungsquelle für das Netzteil
darf nur eine ordnungsgemäße Netzsteckdose (230-240V~/50Hz) des öffentlichen Versorgungsnetzes verwendet
werden.
• Alle Personen, die dieses Mischpult bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen
entsprechend ausgebildet und qualiziert sein und diese Bedienungsanleitung beachten.
• Fassen Sie das Netzteil niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines lebensgefähr-
lichen elektrischen Schlages!
• Sollte das Netzteil Beschädigungen aufweisen, so berühren Sie es nicht. Schalten Sie zuerst die zugehörige
Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach das Netzteil
vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt danach nicht mehr, sondern bringen Sie es in eine
Fachwerkstatt.
• Stellen Sie sicher, dass beimAufstellen des Produktes die Leitung des Netzteils nicht gequetscht oder durch scharfe
Kanten beschädigt wird.

6
Sicherheitshinweise
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit
elektrischen Geräten bestehen, nicht einschätzen.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Gläser, Eimer, Vasen oder Panzen, in die unmittelbare Nähe des
Produkts. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit beeinträchtigen.
Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen Schlages! Schalten
Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen
Sie danach das Netzteil aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab. Das Produkt darf danach
nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen
mechanischen Beanspruchungen aus.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss
des Produktes haben.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Benutzen Sie das Gerät nicht in tropischem Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug
werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät
angeschlossen werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsge-
nossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im
Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder
einem anderen Fachmann in Verbindung.

7

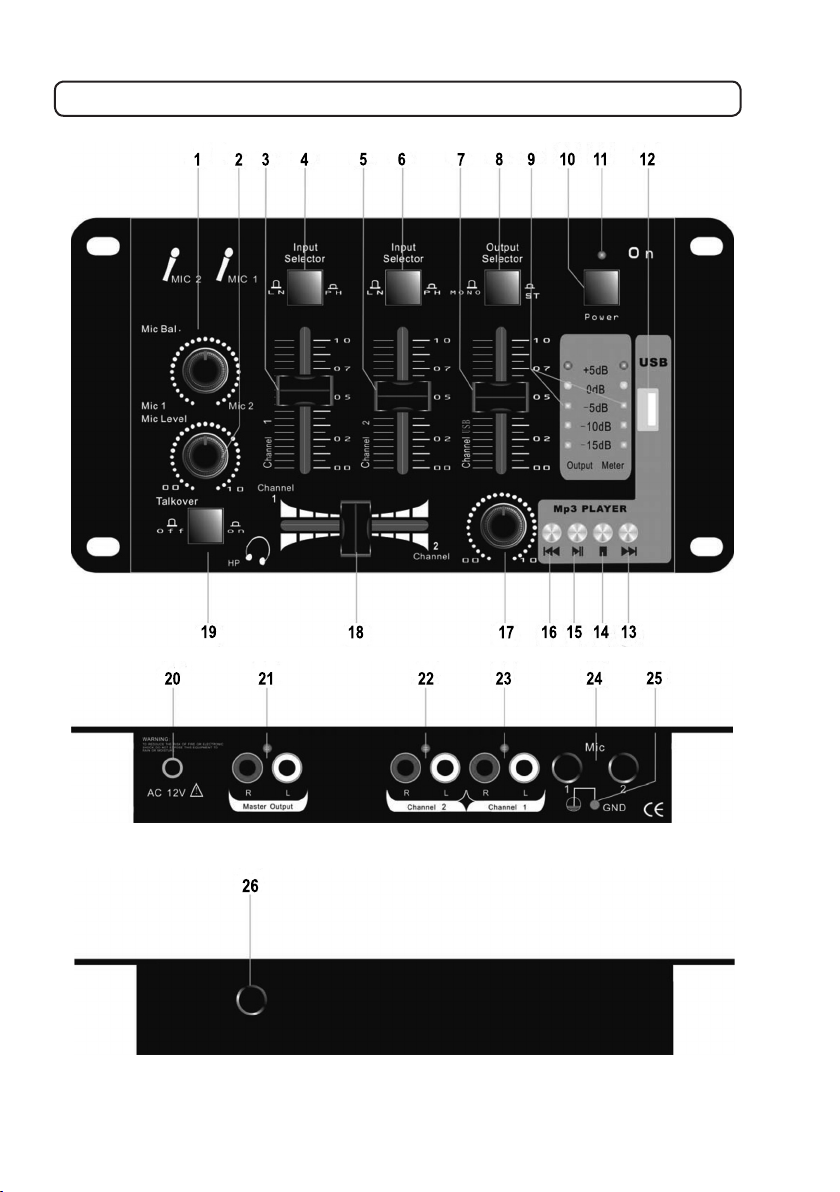

Anschluss- und Bedienelemente

8
Anschluss- und Bedienelemente
(1) Regler MIC BAL.
Mit diesem Regler stellen Sie die das Lautstärkeverhältnis zwischen Mikrofon 1 und Mikrofon 2 ein.
(2) Regler MIC LEVEL
Mit diesem Regler stellen Sie die Lautstärke der Mikrofone 1 und 2 ein.
(3) Kanalfader CHANNEL 1
Mit diesem Kanalfader stellen Sie den Pegel des Kanals 1 ein.
Regler ganz nach unten geschoben = minimaler Kanalpegel
Regler ganz nach oben geschoben = maximaler Kanalpegel
Die Kanalfader unbenutzter Kanäle sollten nach unten gezogen werden. Sie verringern somit die Gefahr,
dass Störgeräusche eingeschleppt werden.
(4) Schalter INPUT SELECTOR CHANNEL 1
Dieser Schalter legt fest, ob ein Line-Gerät oder ein Plattenspieler an Kanal 1 angeschlossen ist.
Stellung LN > ein Line-Gerät (CD-Player, Kassettendeck etc.) ist an die Eingangsbuchsen CHANNEL 1
angeschlossen.
Stellung PH > ein Plattenspieler (mit Magnetsystem) ist an die Eingangsbuchsen CHANNEL 1 ange-
schlossen.
Stellen Sie den Schalter unbedingt in die für das jeweils angeschlossene Gerät vorgesehene
Stellung, da ansonsten der Mixer und angeschlossene Geräte durch Verzerrungen beschädigt
werden können.
(5) Kanalfader CHANNEL 2
Mit diesem Kanalfader stellen Sie den Pegel des Kanals 2 ein.
Regler ganz nach unten geschoben = minimaler Kanalpegel
Regler ganz nach oben geschoben = maximaler Kanalpegel
Die Kanalfader unbenutzter Kanäle sollten nach unten gezogen werden. Sie verringern somit die Gefahr,
dass Störgeräusche eingeschleppt werden.

9
Anschluss- und Bedienelemente
(6) Schalter INPUT SELECTOR CHANNEL 2
Siehe Schalter INPUT SELECTOR CHANNEL 1, jedoch für Kanal 2.
(7) Kanalfader CHANNEL USB
Mit diesem Regler stellen Sie die Lautstärke des MP3-Players ein.
(8) Schalter OUTPUT SELECTOR
Mit diesem Schalter legen Sie fest, ob das Ausgangssignal stereo oder mono übertragen wird.
Stellung MONO = Ausgangssignal ist mono
Stellung ST = Ausgangssignal ist stereo
(9) Aussteuerungsanzeige
Die Aussteuerungsanzeige zeigt den Signalpegel des Ausgangs kanalgetrennt optisch an.
Achten Sie darauf, dass der Ausgang nicht übersteuert wird. Die Anzeige sollte max. 0dB anzeigen, wobei kurze
Impulsspitzen auch etwas darüber hinaus gehen können. Die roten LEDs der Aussteuerungsanzeige sollten nur kurz
aufblinken.
(10) Schalter POWER
Mit diesem Schalter wird der Mixer ein- und ausgeschaltet.
Schalter gedrückt = Gerät eingeschaltet
Schalter nicht gedrückt = Gerät ausgeschaltet
(11) Anzeige POWER
Diese Anzeige leuchtet, wenn der Mixer eingeschaltet ist.

10
Anschluss- und Bedienelemente
(12) USB-Schnittstelle
Stecken Sie hier Ihr USB-Speichermedium ein.
Das USB-Speichermedium muss FAT32-formatiert sein.
Es werden Speichermedien mit einer Kapazität von maximal 4GB unterstützt.
DieUSB-SchnittstellestellteinenmaximalenVersorgungsstromvon500mAzurVerfügung.Deshalb
können Speichermedien mit einer höheren Stromaufnahme (z.B. manche externe Festplatten)
nicht an der Schnittstelle betrieben werden.
Die Erkennung des Speichermediums beim Einstecken kann etwas Zeit in Anspruch nehmen, da
der Inhalt erst eingelesen werden muss.
Sollte das Speichermedien nicht erkannt werden, ziehen Sie es bitte nochmals heraus und stecken
es erneut ein.
An der USB-Schnittstelle können nur USB-Speichermedien betrieben werden. MP3-Player mit
USB-Anschluss schalten beim Einstecken in diesen Anschluss meist in den PC-Modus. In diesem
Modus ist ein Abspielen von Musikdateien nicht möglich. Sie können jedoch jederzeit den Audio-
ausgang eines MP3-Players mit einem entsprechenden Adapterkabel an einen der Line-Eingänge
anschließen.
Aufgrund der Vielfalt der auf dem Markt bendlichen Speichermedien kann es vorkommen, dass
einige Modelle nicht in Verbindung mit dem Mixer funktionieren. Versuchen Sie in diesem Fall ein
anderes Speichermedium zu verwenden.
(13) Taste 66c
Drücken Sie diese Taste, um bei der MP3-Wiedergabe einen Track nach vorne zu springen.
(14) Taste 5
Drücken Sie diese Taste, um die MP3-Wiedergabe zu stoppen.
(15) Taste 63
Drücken Sie diese Taste, um die MP3-Wiedergabe zu starten.
Drücken Sie die Taste erneut, um die MP3-Wiedergabe kurzzeitig zu unterbrechen.

11
Anschluss- und Bedienelemente
(16) Taste c44
Drücken Sie diese Taste, um bei der MP3-Wiedergabe einen Track zurück zu springen.
(17) Lautstärkeregler für den Kopfhörer
Stellen Sie mit diesem Regler die Lautstärke des Kopfhörers ein.
Drehen Sie den Regler auf Stellung „00“, bevor Sie den Kopfhörer ein- oder ausstecken, aufsetzen
oder den Mixer ein- oder ausschalten. Es besteht die Gefahr eines Gehörschadens durch eine
überhöhte Lautstärke am Kopfhörerausgang.
(18) Crossfader
Mit Hilfe dieses Schiebereglers wird zwischen den Kanälen 1 und 2 übergeblendet.
Dereine KanalwirdbeiBetätigung desSchiebereglersausgeblendet(wird leiser),gleichzeitigwirdder andereKanalein-
geblendet (wird lauter). In Mittelstellung des Crossfaders werden beide Kanäle zu gleichen Teilen wiedergegeben.
(19) Schalter TALKOVER
Drücken Sie diesen Schalter, um die Lautstärke aller Kanäle abzusenken. Dies ist z.B. hilfreich, um eine Mikrofon-
durchsage zu machen.
Die Mikrofonkanäle werden durch diesen Schalter nicht beeinusst.
(20) Anschluss AC 12V
Stecken Sie hier den Niedervoltstecker des beiliegenden Netzteils ein.
Der Mixer muss beim Anstecken des Netzteils ausgeschaltet sein und das Netzteil darf nicht in
eine Netzsteckdose eingesteckt sein.
(21) Anschluss MASTER OUTPUT
Verbinden Sie diesen Anschluss mit einem freien Eingang Ihres Verstärkers.

12
Anschluss- und Bedienelemente
(22) Anschluss CHANNEL 2
Verbinden Sie diesen Anschluss mit dem Ausgang einer Signalquelle (z.B. CD-Player).
(23) Anschluss CHANNEL 1
Verbinden Sie diesen Anschluss mit dem Ausgang einer Signalquelle (z.B. Tape-Deck).
(24) Anschlüsse MIC1 und MIC2
An diese Buchsen können dynamische Mikrofone oder Kondensatormikrofone mit eigener Stromversorgung und
6,3mm-Klinkenstecker angeschlossen werden.
(25) Anschlussklemme GND
Zur Vermeidung von Brummstörungen kann über diese Schraubklemme eine Masseverbindung zwischen dem Mixer
und den Masseleitungen der Plattenspieler (meist schwarzes Kabel mit Klemmschuh) hergestellt werden.
(26) Anschluss HP
An diese 6,3mm-Klinkenbuchse kann ein Stereo-Kopfhörer angeschlossen werden.

13
Aufstellung/Montage
Der Mc Crypt DJ-Mixer kann auf einer ebenen Fläche aufgestellt werden oder auch in ein Pult eingebaut werden.
Achten Sie bei der Aufstellung bzw. bei der Pultmontage mit anderem Equipment auf ausreichende
Belüftung.
Stellen Sie das Gerät nicht auf weiche Untergründe, wie z.B. einen Teppich oder auf ein Bett
etc.
Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken,
Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts und kann zur
Überhitzung führen (Brandgefahr).
Bohren Sie keine zusätzlichen Löcher in das Mischpultgehäuse. Das Gerät könnte ansonsten in
der Sicherheit beeinträchtigt werden.
Beim Aufstellen des Gerätes ist auf einen sicheren Stand und auf einen stabilen Untergrund zu
achten.
Durch ein Herunterfallen des Mischpults besteht die Gefahr, dass Personen verletzt werden.
Beachten Sie beim Aufstellen bzw. der Montage des Gerätes, dass die Anschlusskabel nicht
gequetscht oder durch scharfe Kanten beschädigt werden.
Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben
kann. Es besteht Verletzungsgefahr.
Achten Sie bei der Auswahl desAufstellortes darauf, dass Einstrahlung von direktem, intensivem
Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen.
Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B. Trans-
formatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum Mischpult
benden, da diese das Mischpult beeinussen können.
Stellen Sie das Gerät niemals ohne ausreichenden Schutz auf wertvolle oder empndliche Möbelober-
ächen.
Aufstellung
• Stellen Sie das Gerät auf einer ebenen Fläche auf.
Montage
• Sägen Sie den Ausschnitt für das Gerät aus der Montageäche aus.
• Schrauben Sie das Gerät mit geeigneten Schrauben an den Montagewinkeln fest.

14
Anschluss
Trennen Sie vor dem Anschluss das Mischpult und alle anderen Geräte, die mit dem Mischpult
verbunden werden sollen von der Netzspannung (Netzteil bzw. Netzstecker aus der Steckdose
ziehen).
Benutzen Sie zum Anschluss der Cinchein- und -ausgänge nur hierfür geeignete abgeschirmte
Cinchleitungen. Für den Anschluss der Mikrofoneingänge benutzen Sie bitte nur geeignete
Mikrofonkabel. Bei Verwendung falscher Kabel können Störungen auftreten.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Mischpults
führen können, dürfen an die Cincheingänge des Mischpultes nur Wiedergabegeräte mit einem
Cinchausgang angeschlossen werden. An die Cinchausgänge des Mischpultes dürfen nur Geräte
mit ebensolchen Eingängen angeschlossen werden.
Beachten Sie hierzu auch die Anschlusswerte im Kapitel „Technischen Daten“.
Für alle Cinchanschlüsse gilt:
• Die weiße Cinchbuchse des Mischpults ist der Anschluss für den linken Kanal.
• Die rote Cinchbuchse des Mischpults ist der Anschluss für den rechten Kanal.
Eingänge CHANNEL 1 und CHANNEL 2
Es stehen Ihnen zwei Stereo-Cincheingänge zur Verfügung, an denen Sie Ihre Wiedergabegeräte, wie z.B. Tuner,
CD-Player, MP3 Player, Plattenspieler etc. anschließen können. Bei diesen Eingängen handelt es sich um variable
Eingänge, sie können durch die entsprechenden Wahlschalter (4 bzw. 6) beeinusst werden. Je nach Schalterstellung
sind diese Eingänge für den Anschluss an einen Plattenspieler oder an einen CD-Spieler (oder ähnliches Line-Gerät)
geeignet.
Überprüfen Sie vor dem Anschluss die Stellung des jeweiligen Wahlschalters (4 bzw. 6). Stellen
Sie den Schalter in die richtige Position. Schalten Sie vor dem Umschalten das Mischpult immer
mit dem Schalter POWER (10) aus.
Stellung LN > ein Line-Gerät (CD-Player, Tape-Deck etc.) ist an die Eingangsbuchsen angeschlossen.
Stellung PH > ein Plattenspieler (mit Magnetsystem) ist an die Eingangsbuchsen angeschlossen.
Ausgang MASTER OUTPUT (21)
Schließen Sie an den Ausgang MASTER OUTPUT einen freien Cincheingang Ihres Verstärkers (z.B. AUX) an.

15
Anschluss
Mikrofoneingänge MIC 1 und MIC 2 (24)
An diese Buchsen können dynamische Mikrofone oder Kondensatormikrofone mit eigener Stromversorgung und
6,3mm-Klinkenstecker angeschlossen werden.
Kopfhörerbuchse HP (26)
Schließen Sie an die Kopfhörerbuchse einen Kopfhörer mit 6,3mm-Klinkenstecker an.
Anschluss der Plattenspielermasse GND
Sollten Ihre Plattenspieler über eigene Masseleitungen verfügen (meist dünnes, schwarzes Kabel mit Klemmschuh),
so schließen Sie diese an die Anschlussklemme GND (25) an. Dies dient dazu, Brummstörungen zu vermeiden.
Anschluss der Spannungsversorgung
Das Mischpult und alle angeschlossenen Geräte müssen ausgeschaltet sein.
Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen den
Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit der
Bedienungsanleitung sind.
• Verbinden Sie den Niedervoltstecker des beiliegenden Netzteils mit dem Anschluss AC 12V (20).
• Stecken Sie das Netzteil in eine Wandsteckdose (230-240V~/50Hz) des öffentlichen Stromversorgungsnetzes.

16
Inbetriebnahme
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser
Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie nochmals alle Anschlüsse auf
Richtigkeit.
Mischpult ein- und ausschalten
Ein Nichtbeachten der nachfolgend beschriebenen Reihenfolge beim Ein- und Ausschalten des
Mischpults könnte die Lautsprecher oder den Verstärker beschädigen.
Einschalten
• Vergewissern Sie sich, dass alle Kanalfader (3, 5 und 7) auf minimale Lautstärke eingestellt sind (Kanalfader ganz
nach unten gezogen).
• Schalten Sie zuerst die an das Mischpult angeschlossenen Wiedergabegeräte ein.
• Schalten Sie das Mischpult mit dem Schalter POWER (10) ein.
• Schalten Sie den angeschlossenen Verstärker ein. Das Mischpult ist jetzt betriebsbereit.
Ausschalten
• Schieben Sie zum Ausschalten des Mischpults zuerst alle Kanalfader (3, 5 und 7) am Mischpult ganz nach unten
und regeln Sie dann am Verstärker die Lautstärke auf Minimum zurück.
• Schalten Sie den Verstärker aus.
• Schalten Sie dann das Mischpult mit dem Schalter POWER (10) und danach die Wiedergabegeräte (Plattenspieler,
CD-Spieler etc.) aus.
• Sollten Sie das Mischpult für längere Zeit nicht benötigen, ziehen Sie das Netzteil aus der Steckdose.
Aussteuerungsanzeige
Die Aussteuerungsanzeige (9) gibt Auskunft über den Ausgangspegel.
Der Pegel sollte in der Aussteuerungsanzeige den „0“db-Wert möglichst nicht dauerhaft überschreiten,
da es ansonsten zu Verzerrungen des Musiksignals kommen kann. Ein kurzesAufblinken bzw. ein kurzer
Ausschlag über den „0“db-Wert hinaus bei Signalspitzen ist jedoch unbedenklich.

17
Inbetriebnahme
Lautstärkeregelung
• Regeln Sie die Lautstärke am angeschlossenen Verstärker auf Minimum.
• Schieben Sie die Kanalfader (3, 5 und 7) ebenfalls auf Minimum.
• Starten Sie ein angeschlossenes Wiedergabegerät, z.B. einen CD-Spieler. Sofern an diesem Gerät eine Lautstär-
keregelung vorhanden ist, stellen Sie hier etwa 75% der maximalen Lautstärke ein.
• Schieben Sie den entsprechenden Kanalfader (3, 5 oder 7) nach oben, um die Maximallautstärke des betreffenden
Kanals einzustellen. Der Signalpegel kann an der Aussteuerungsanzeige (9) abgelesen werden. Er sollte den
„0“dB-Wert nicht überschreiten.
• Stellen Sie nun die Lautstärke der anderen Mischpultkanäle ebenso ein. Alle Kanäle sollten in etwa die gleiche
Lautstärke aufweisen, so dass beim Überblenden zwischen den Kanälen keine hohen Lautstärkeunterschiede
auftreten und Sie somit das Ausgangssignal nachregeln müssen.
• Stellen Sie mit der Lautstärkeregelung am Verstärker nun die gewünschte Lautstärke ein. Hierbei darf es zu keinen
Verzerrungen kommen.
• Stellen Sie nach dieser Einstellung die gewünschte Wiedergabelautstärke nur noch mit dem Lautstärkeregler des
Verstärkers ein.
Achten Sie darauf, dass die angeschlossenen Lautsprecher und der Verstärker nicht überlastet
werden. Die Wiedergabe darf keinesfalls verzerrt sein.
Sollten verzerrte Musiksignale zu hören sein, obwohl keine zu hohe Lautstärke am Verstärker
gewählt und das Mischpult richtig eingestellt wurde, so ist das Mischpult sofort auszuschalten
und der Anschluss zu überprüfen. Liegt kein Fehler am Anschluss vor, wenden Sie sich bitte an
eine Fachkraft.
Kopfhörer verwenden
Drehen Sie den Lautstärkeregler für den Kopfhörer (17) an seinen linken Anschlag (Stellung
„00“) bevor Sie den Kopfhörer ein- oder ausstecken, aufsetzen oder das Mischpult ein- oder
ausschalten! Es besteht die Gefahr einer Gehörschädigung durch eine überhöhte Lautstärke am
Kopfhörerausgang.
• Über den Kopfhörerausgang wird das Signal des Mischpult-Ausgangs wiedergegeben.
• Die Lautstärke wird mit dem Lautstärkeregler für den Kopfhörer (17) eingestellt.Die Lautstärke wird mit dem Lautstärkeregler für den Kopfhörer (17) eingestellt.Lautstärkeregler für den Kopfhörer (17) eingestellt.
Überblenden/Mischen
• Mit dem Crossfader (18) können Sie zwischen den Signalen der Kanäle 1 und 2 überblenden/mischen.
• Der eine Kanal wird bei Betätigung des Crossfaders (18) ausgeblendet (wird leiser), gleichzeitig wird der andere
Kanal eingeblendet (wird lauter). In Mittelstellung werden beide Faderkanäle zu gleichen Teilen wiedergegeben.

18
Inbetriebnahme
DJ Mikrofon benutzen
• Wenn Sie eine Durchsage machen wollen, drücken Sie den Schalter TALKOVER (19), sprechen Sie in das Mikrofon
und stellen die Lautstärke mit dem Regler MIC LEVEL (2) ein.
• Das Lautstärkeverhältnis zwischen Mikrofon 1 und 2 können Sie mit dem Regler MIC BAL. (1) einstellen.
• Drücken Sie nach der Durchsage erneut den Schalter TALKOVER (19).
• Drehen Sie nach der Durchsage den Regler MIC LEVEL (2) wieder in die Stellung „00“, damit keine Stör- oder
Nebengeräusche übertragen werden können.
Wartung
Überprüfen Sie regelmäßig die technische Sicherheit des Mischpults z.B. auf Beschädigung des Netzteils und des
Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen
und gegen unbeabsichtigten Betrieb zu sichern. Netzteil aus der Steckdose ziehen!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Gerät oder das Netzteil sichtbare Beschädigungen aufweisen
• das Gerät nicht mehr arbeitet
• nach längerer Lagerung unter ungünstigen Verhältnissen, oder
• nach schweren Transportbeanspruchungen
Bevor Sie das Mischpult reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:
Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile
freigelegt werden.
Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen
getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquellen
getrennt wurde.
Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren
bzw. einschlägigen Vorschriften vertraut ist.
Das Gerät ist ansonsten wartungsfrei. Äußerlich sollte es nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt
werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberäche des
Gehäuses beschädigt werden könnte.

19
Behebung von Störungen
Mit dem Mc Crypt DJ-Mixer haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde
und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Keine Funktion, nachdem der Schalter POWER (10) eingeschaltet wurde
• Netzteil steckt nicht richtig in der Steckdose > Netzteil korrekt einstecken
• Netzsteckdose wird nicht mit Strom versorgt > Netzsteckdose überprüfen
Das Mischpult ist eingeschaltet, aber es ist kein Ton zu hören
• Kein Eingangssignal > Signalquelle überprüfen
• Eingangspegel falsch eingestellt > Pegel mit dem entsprechenden Kanalfader wie beschrieben einstellen
Kein Signal zu hören, obwohl die Aussteuerungsanzeige (9) ein Signal anzeigt
• Nachgeschaltetes Gerät (Verstärker) ist nicht eingeschaltet oder falsch eingestellt > nachgeschaltetes Gerät
überprüfen, richtigen Eingang am Verstärker wählen, Lautstärke erhöhen
• Mischpultausgang ist nicht oder falsch angeschlossen > Ausgang wie beschrieben anschließen
Brummton ist zu hören
• Die Plattenspieler-Massekabel sind nicht an die Anschlussklemme GND (25) angeschlossen > die Plattenspieler-
Massekabel an die Anschlussklemme GND (25) anschließen
• Es entsteht eine Brummschleife zwischen den angeschlossenen Geräten > Signalmasse durch spezielle massei-
solierte Kabel verbinden
Ein Kanal funktioniert nicht
• Verbindungskabel hat sich gelöst > Verbindungen zwischen den Geräten überprüfen
• Der Balanceregler am Verstärker ist verstellt > Balanceregler am Verstärker richtig einstellen

20
Behebung von Störungen
Der Ton ist verzerrt
• Die Lautstärkeregelung ist falsch eingestellt/der angeschlossene Verstärker wird übersteuert > die Lautstärke wie
beschrieben einstellen
• Das angeschlossene Gerät hält die geforderten Spezikationen für einen Cinchanschluss nicht ein oder verfügt
nicht über entsprechende Anschlüsse > Ein Gerät mit geeignetem Anschluss verwenden
• Kanalfader (3, 5 bzw. 7) falsch eingestellt, das Mischpult wird übersteuert > die Lautstärke wie beschrieben ein-
stellen
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann
durchzuführen.
Handhabung
• Stecken Sie das Netzteil niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in
einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät
zerstören.
LassenSiedas GerätuneingestecktaufZimmertemperaturkommen.WartenSiebisdasKondenswasserverdunstet
ist.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen
Griffächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung das Netzteil aus der Netzsteckdose.
• Achten Sie während des Betriebs auf eine ausreichende Belüftung des Gerätes.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das
Gehör geschädigt werden. Dies gilt insbesondere bei der Wiedergabe über Kopfhörer.
