DJ-/USB-Mixer
DJ-Mixer
Table de mixage disco
DJ-mixer
USB-100
Best.-Nr. 30 34 92
Bedienungsanleitung Version 07/07
Instruction manual Version 07/07
Notice d´emploi Version 07/07
Gebruiksaanwijzing Versie 07/07 

2
Inhaltsverzeichnis
Seite
Einführung ............................................................................................................................................................... 3
Bestimmungsgemäße Verwendung ...................................................................................................................... 4
Symbolerklärung ..................................................................................................................................................... 4
Sicherheitshinweise ................................................................................................................................................ 4
Anschluss- und Bedienelemente ........................................................................................................................... 6
Aufstellung ............................................................................................................................................................ 10
Anschluss .............................................................................................................................................................. 10
a) Anschluss der Eingänge .......................................................................................................................... 11
b) Anschluss der Ausgänge ......................................................................................................................... 11
c) Anschluss der Plattenspielermasse......................................................................................................... 11
d) Anschluss der Spannungsversorgung .................................................................................................... 12
e) Anschluss der USB-Schnittstellen ........................................................................................................... 12
Inbetriebnahme ..................................................................................................................................................... 13
a) Mischpult ein- und ausschalten ............................................................................................................... 13
b) Eingang auswählen .................................................................................................................................. 14
c) Lautstärkeregelung ................................................................................................................................... 14
d) Vorhören ................................................................................................................................................... 15
e) Überblenden/Mischen .............................................................................................................................. 15
f) DJ Mikrofon benutzen ............................................................................................................................... 15
g) Wiedergabe vom Computer ..................................................................................................................... 15
h) Aufnahme auf die Festplatte eines Computers ...................................................................................... 16
Handhabung ......................................................................................................................................................... 16
Wartung ............................................................................................................................................................... 16
Behebung von Störungen .................................................................................................................................... 17
Entsorgung ............................................................................................................................................................ 18
Technische Daten ................................................................................................................................................. 18

3
Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand
zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsan-
leitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Tel. [phone]
Fax [phone]
Mo. – Fr. 8.00 bis 18.00 Uhr
e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet www.conrad.de unter der
Rubrik Kontakt
Tel. [phone]
Fax [phone]
e-mail: [email protected]
Mo. – Do. 8.00 bis 17.00 Uhr
Fr. 8.00 bis 14.00 Uhr
Tel. [phone]
Fax [phone]
e-mail: [email protected]
Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

4
Bestimmungsgemäße Verwendung
Bei dem DJ-/USB-Mixer USB-100 handelt es sich um ein Audio-Mischpult für den Einsatz im Heimbereich und im
semiprofessionellen Bereich. Mit diesem Gerät lassen sich niederpegelige Audiosignale verschiedener Musik-
quellen mischen. Das Gerät wird dabei zwischen die zu mischenden Audiosignalquellen und einen Audioverstärker
geschaltet.
Dieses Produkt darf nur über das beiliegende Netzteil mit Strom versorgt werden. Das Netzteil ist nur für den
Anschluss an 230V~/50Hz Wechselspannung zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B.
im Badezimmer u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies
mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Symbolerklärung
Dieses Zeichen auf dem Gerät weist den Benutzer darauf hin, dass er vor der Inbetriebnahme
des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht,
z.B. durch elektrischen Schlag. Im Gerät befinden sich keine vom Benutzer zu wartenden Teile.
Öffnen Sie das Gerät deshalb nie.
Das Symbol mit dem Pfeil ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung
gegeben werden.
Wichtige Hinweise, die unbedingt zu beachten sind, werden in dieser Bedienungsanleitung
durch das Ausrufezeichen gekennzeichnet.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er-
lischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Garantieanspruch.
•Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des
Produktes nicht gestattet.

5
Sicherheitshinweise
• Das Gerät darf ausschließlich über das beiliegende Netzteil mit Strom versorgt werden. Als Spannungsquelle
für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose (230V~/50Hz) des öffentlichen Versorgungsnet-
zes verwendet werden.
• Alle Personen, die dieses Mischpult bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen
entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten.
• Fassen Sie das Netzteil niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr eines lebensge-
fährlichen elektrischen Schlages!
• Sollte das Netzteil Beschädigungen aufweisen, so berühren Sie es nicht. Schalten Sie zuerst die zugehörige
Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach das Netzteil
vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt danach nicht mehr, sondern bringen Sie es in eine
Fachwerkstatt.
• Stellen Sie sicher, dass beim Aufstellen bzw. der Montage des Produktes die Leitung des Netzteils nicht
gequetscht oder durch scharfe Kanten beschädigt wird.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit
elektrischen Geräten bestehen, nicht einschätzen.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Gläser, Eimer, Vasen oder Pflanzen, auf das Gerät oder in seine
unmittelbare Nähe. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit
beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen
Schlages! Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat
abschalten) und ziehen Sie danach das Netzteil aus der Netzsteckdose. Stecken Sie alle Kabel vom Gerät ab.
Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen
mechanischen Beanspruchungen aus.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem Gerät ab.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss
des Produktes haben.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug
werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät
angeschlossen werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufs-
genossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht
im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft
oder einem anderen Fachmann in Verbindung.

6

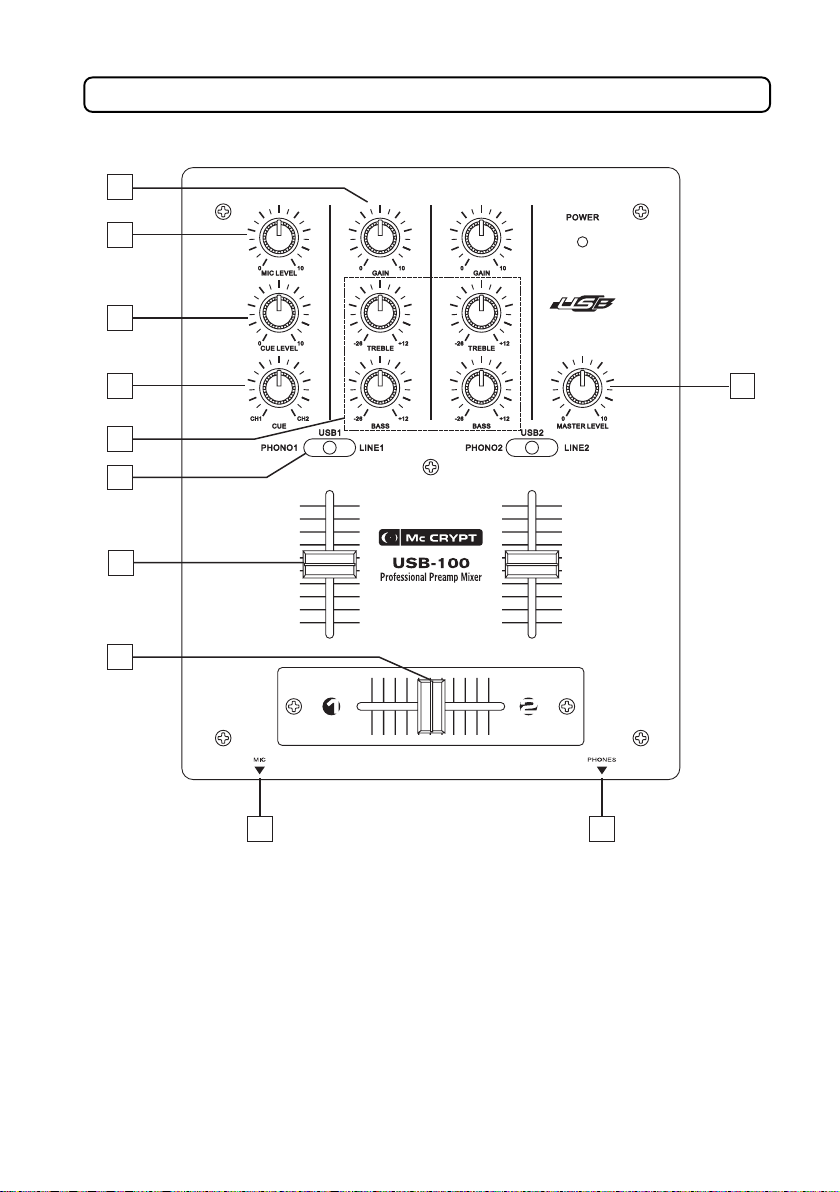

Anschluss- und Bedienelemente
8
7
6
5
1
2
3
411
910

7
Anschluss- und Bedienelemente
(1) Regler GAIN
Mit diesen Drehreglern kann der jeweilige Mischpulteingang dem Ausgangspegel der Signalquelle (Platten-
spieler, CD-Spieler etc.) angepasst werden.
(2) Regler MIC LEVEL
Mit diesem Drehregler wird die Lautstärke des Mikrofons eingestellt.
(3) Regler CUE LEVEL
Mit diesem Regler wird die Lautstärke des Kopfhörers eingestellt.
Drehen Sie den Regler auf Stellung „0“, bevor Sie den Kopfhörer ein- oder ausstecken,
aufsetzen oder das Mischpult ein- oder ausschalten. Es besteht die Gefahr eines Gehör-
schadens durch eine überhöhte Lautstärke am Kopfhörerausgang.
(4) Regler CUE
Dieser Regler legt fest, welches Signal über den Kopfhörer wiedergegeben wird.
In Stellung CH1 wird das Signal des Kanals CH1, in Stellung CH2 das Signal des Kanals CH2 wiedergege-
ben. In der Mittelstellung des Reglers werden beide Kanäle zu gleichen Teilen wiedergegeben.
Das Signal wird von den Kanalfadern (7) und vom Regler MASTER LEVEL (11) nicht beeinflusst.
(5) Klangregler TREBLE/BASS
Mit diesen Klangreglern verändern Sie den Klang des entsprechenden Kanals.
TREBLE regelt den Hochtonbereich und BASS den Tieftonbereich.
Linker Regleranschlag bedeutet maximale Absenkung.
Rechter Regleranschlag bedeutet maximale Anhebung.
Mittelstellung bedeutet keine Beeinflussung des Signals durch den Regler (Neutralstellung).
(6) Eingangswahlschalter
Mit den Eingangswahlschaltern wählen Sie zwischen den einzelnen Eingängen (Signalquellen) für den
entsprechenden Kanal.
Beispiel:
Befindet sich der Eingangswahlschalter für CH2 in Stellung USB 2 bedeutet dies, dass das Signal des mit
dem Anschluss USB 2 verbundenen Gerätes auf den Kanal CH2 gelegt wird. Der PHONO2- und der LINE2-
Eingang wird in dieser Schalterstellung nicht wiedergegeben. Zur Wiedergabe dieser Eingänge muss der
Eingangswahlschalter auf Stellung PHONO2 bzw. LINE2 geschaltet werden.
Bevor ein Eingangswahlschalter umgeschaltet wird, minimieren Sie mit dem entsprechenden
Kanalfader (7) die Lautstärke. Aufgrund der möglichen Lautstärkeunterschiede zwischen den
Eingangsquellen könnte es ansonsten zu einer plötzlich überhöhten Lautstärke kommen.

8
Anschluss- und Bedienelemente
(7) Kanalfader
Mit den Kanalfadern stellen Sie den Pegel des jeweiligen Kanals ein.
Regler ganz nach unten geschoben = minimaler Kanalpegel
Regler ganz nach oben geschoben = maximaler Kanalpegel
Der Kanalfader des unbenutzten Kanals sollte nach unten gezogen werden. Sie verringern somit die
Gefahr, dass Störgeräusche eingeschleppt werden.
(8) Crossfader
Mit Hilfe dieses Schiebereglers wird zwischen den Kanälen CH1 und CH2 übergeblendet.
Der eine Kanal wird bei Betätigung des Schiebereglers ausgeblendet (wird leiser), gleichzeitig wird der
andere Kanal eingeblendet (wird lauter). In Mittelstellung des Crossfader-Schiebereglers werden beide
Kanäle zu gleichen Teilen wiedergegeben.
(9) Anschluss MIC
An diese Buchse kann ein dynamisches Mikrofon oder ein Kondensatormikrofon mit eigener Stromversor-
gung und 6,3mm-Klinkenstecker angeschlossen werden.
(10) Anschluss PHONES
An diese 6,3mm-Klinkenbuchse kann ein Stereo-Kopfhörer angeschlossen werden.
(11) Regler MASTER LEVEL
Mit diesem Regler wird der Pegel am Ausgang MASTER OUTPUT (15) eingestellt.
13
12 14 15 16 17 16 17 18

9

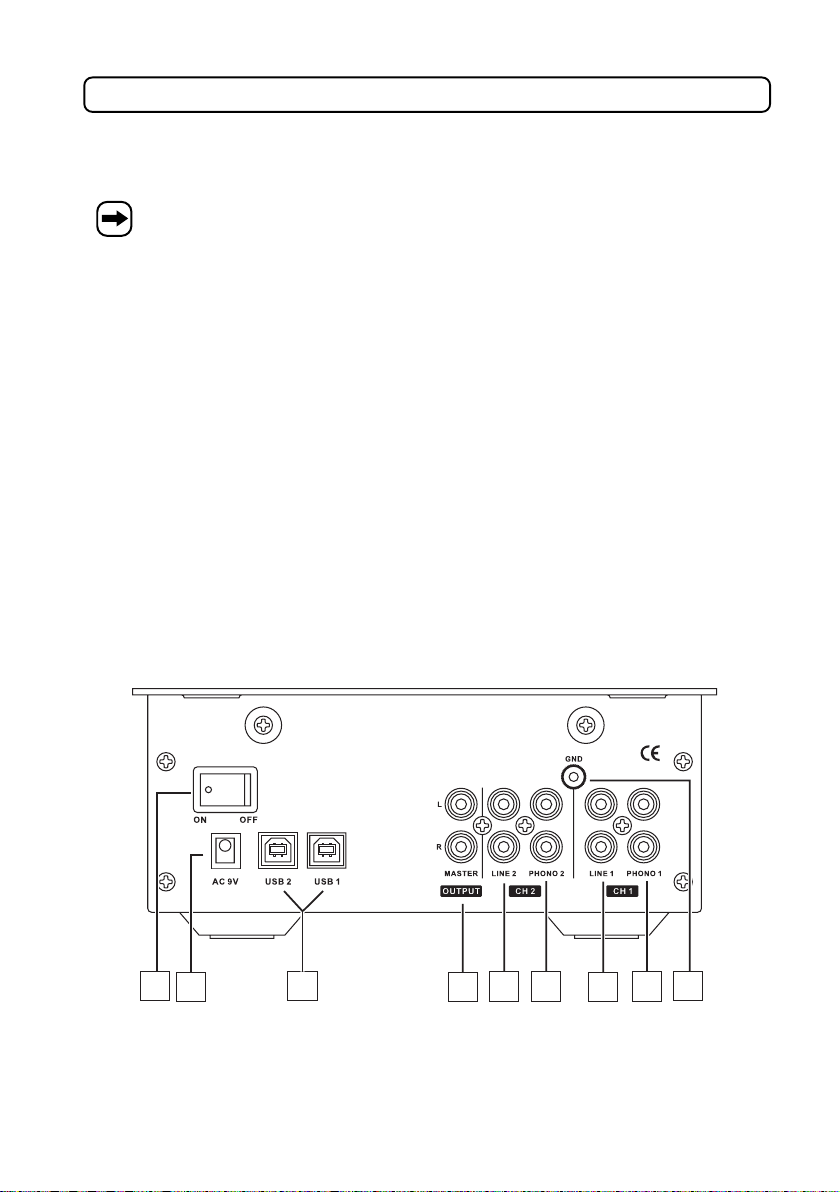

Anschluss- und Bedienelemente
(12) Ein-Aus-Schalter
Mit diesem Schalter wird das Mischpult ein- bzw. ausgeschaltet. In Stellung ON ist das Mischpult eingeschal-
tet, in Schalterstellung OFF ist das Mischpult ausgeschaltet.
(13) Anschluss AC 9V
An diesen Anschluss wird der Niedervoltstecker des beiliegenden Netzteils zur Stromversorgung ange-
steckt.
(14) Anschlüsse USB1/2
Diese Anschlussbuchsen dienen zum Anschluss der USB-Schnittstelle eines Computers.
Die USB-Anschlüsse sind als Eingang zur Wiedergabe vom Computer und als Ausgang zur Aufzeich-
nung des Mastersignals vom Mischpult geeignet.
(15) Anschlussbuchsen MASTER OUTPUT
An diesem unsymmetrischen Stereo-Cinchausgang liegt das Ausgangssignal des Mischpults an. Hier wird
der Verstärker Ihrer Anlage angeschlossen.
Die Lautstärke dieses Signals wird durch die Regler GAIN (1), die Kanalfader (7) und den Regler
MASTER LEVEL (11) beeinflusst.
(16) Anschlussbuchsen LINE
Hier dürfen ausschließlich Line-Geräte angeschlossen werden.
(17) Anschlussbuchsen PHONO
Hier dürfen ausschließlich Plattenspieler mit Magnetsystem angeschlossen werden.
(18) Erdungsschraube GND
Zur Vermeidung von Brummstörungen kann über diese Schraubklemme eine Masseverbindung zwischen
dem Mischpult und den Masseleitungen der Plattenspieler (meist schwarzes Kabel mit Klemmschuh)
hergestellt werden.

10
Aufstellung
Achten Sie bei der Aufstellung auf ausreichende Belüftung.
Stellen Sie das Gerät nicht auf weiche Untergründe, wie z.B. Teppiche oder Betten etc.
Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken,
Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr des Produkts und kann zur
Überhitzung führen (Brandgefahr).
Bohren Sie keine Löcher oder drehen Sie keine Schrauben zur Befestigung des Gerätes in das
Mischpult-Gehäuse, dadurch kann das Gerät beschädigt und in der Sicherheit beeinträchtigt
werden.
Beim Aufstellen des Gerätes ist auf einen sicheren Stand und auf einen stabilen Untergrund zu
achten. Durch ein Herunterfallen des Mischpults besteht die Gefahr, dass Personen verletzt
werden.
Beachten Sie beim Aufstellen des Gerätes, dass die Anschlusskabel nicht gequetscht oder
durch scharfe Kanten beschädigt werden.
Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben
kann. Es besteht Verletzungsgefahr.
Achten Sie bei der Auswahl des Aufstellortes darauf, dass Einstrahlung von direktem, intensi-
vem Sonnenlicht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen.
Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z.B.
Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe zum Misch-
pult befinden, da diese das Mischpult beeinflussen können.
Stellen Sie das Gerät niemals ohne ausreichenden Schutz auf wertvolle oder empfindliche Möbel-
oberflächen.
Anschluss
Trennen Sie vor dem Anschluss das Mischpult und alle anderen Geräte, die mit dem Mischpult
verbunden werden sollen von der Netzspannung (Netzteil aus der Steckdose ziehen).
Benutzen Sie zum Anschluss der Cinchein- und -ausgänge nur hierfür geeignete abgeschirmte
Cinchleitungen. Für den Anschluss der USB-Schnittstellen benutzen Sie bitte nur entspre-
chende USB-Leitungen und für den Anschluss des Mikrofoneingangs nur ein geeignetes
Mikrofonkabel. Bei Verwendung falscher Kabel können Störungen auftreten.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Mischpults
führen können, dürfen an die Cincheingänge des Mischpultes nur Wiedergabegeräte mit einem
Cinchausgang angeschlossen werden. An die Cinchausgänge des Mischpultes dürfen nur
Geräte mit ebensolchen Eingängen angeschlossen werden.
Beachten Sie hierzu auch die Anschlusswerte im Kapitel „Technischen Daten“.

11
Anschluss
Für alle Cinchanschlüsse gilt:
• Die weiße Cinchbuchse des Mischpults ist der Anschluss für den linken Kanal.
• Die rote Cinchbuchse des Mischpults ist der Anschluss für den rechten Kanal.
a) Anschluss der Eingänge
Eingänge LINE1 und LINE2 (16)
Es stehen Ihnen zwei Stereo-Cincheingänge zur Verfügung, an denen Sie Ihre Wiedergabegeräte, wie z.B. Tuner,
CD-Player, MP3 Player etc. anschließen können. Diese Eingänge sind für den Anschluss von Wiedergabegeräten
mit Line-Pegel geeignet.
Diese Eingänge sind nicht für Plattenspieler geeignet.
Eingänge PHONO1 und PHONO2 (17)
Bei diesen Eingängen handelt es sich um Anschlüsse, die ausschließlich für Plattenspieler mit Magnetsystemen
geeignet sind.
Diese Eingänge sind nicht für Geräte mit Line-Ausgangspegel geeignet.
Anschluss MIC (9)
An diesen Eingang können Sie Ihr Mikrofon anschließen.
b) Anschluss der Ausgänge
MASTER OUTPUT (15)
Schließen Sie an diesen Ausgang einen freien Cincheingang Ihres Verstärkers (z.B. AUX) an.
Anschluss PHONES (15)
Schließen Sie an diesen Ausgang einen Kopfhörer mit 6,3mm-Klinkenstecker an.
c) Anschluss der Plattenspielermasse
Sollten Ihre Plattenspieler über eigene Masseleitungen verfügen (meist dünnes, schwarzes Kabel mit Klemmschuh),
so schließen Sie diese an die Erdungsschraube GND (18) an. Dies dient dazu, Brummstörungen zu vermeiden.

12
Anschluss
d) Anschluss der Spannungsversorgung
Die Netzsteckdose, an die das Mischpult angeschlossen wird muss leicht erreichbar sein,
damit das Gerät im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt
werden kann.
Das Mischpult und alle angeschlossenen Geräte müssen ausgeschaltet sein.
Versichern Sie sich, dass alle elektrischen Verbindungen, Verbindungsleitungen zwischen
den Geräten und evtl. Verlängerungsleitungen vorschriftsmäßig und in Übereinstimmung mit
der Bedienungsanleitung sind.
• Verbinden Sie den Niedervoltstecker des beiliegenden Netzteils mit dem Anschluss AC 9V (13) am Mischpult.
• Stecken Sie dann das Netzteil in eine 230V~/50Hz Netzsteckdose.
e) Anschluss der USB-Schnittstellen
Die USB-Schnittstellen können sowohl als Eingang als auch als Ausgang verwendet werden.
Verwendung als Eingang zur Wiedergabe vom Computer und als Ausgang zur Aufnahme auf die Festplatte des
Computers (Audiorecording).
Das USB Kabel darf nicht länger als 3m sein, da es ansonsten zu Fehlfunktionen kommen kann.
Für die Aufnahme auf die Festplatte wird eine entsprechende Software benötigt.
Das Ausgangssignal der USB-Schnittstellen wird nicht durch die Lautstärkeregelung beeinflusst.
• Starten Sie Ihren Computer und warten Sie, bis das Betriebssystem vollständig geladen ist.
• Schließen Sie eine USB-Schnittstelle des Mischpults an einen freien USB-Port des Computers an. Das
Betriebssystem erkennt neue Hardware und installiert die Treiber automatisch (im Betriebssystem enthalten).
• Wenn Ihr Computer bereits über eine Soundkarte verfügt (z.B. Onboard-Sound des Mainboards), so kann z.B.
bei Windows XP in der Systemsteuerung zwischen der bisherigen Soundkarte und dem Mischpult für Wieder-
gabe und Aufnahme getrennt umgeschaltet werden (Systemsteuerung > Sounds und Audiogeräte > Audio).
• Mit einer separat erhältlichen Audiorecording-Software oder dem Audiorecorder von Windows können Aufnah-
men gemacht werden. Installieren Sie ggf. eine entsprechende Software, indem Sie den Anweisungen des
Installationsprogramms folgen.
Unter DOS oder im abgesicherten Modus von Windows funktioniert USB nicht (oder nur eingeschränkt
für USB-Tastatur/-Maus). Das Mischpult kann hier nicht betrieben werden.
Wählen Sie ggf. in der Systemsteuerung die richtige Soundkarte aus (interne Soundkarte bzw.
Onboard-Sound bzw. das Mischpult). Nach dem Anstecken des Mischpults an den Computer ist es
normalerweise automatisch aktiviert.

13
Anschluss

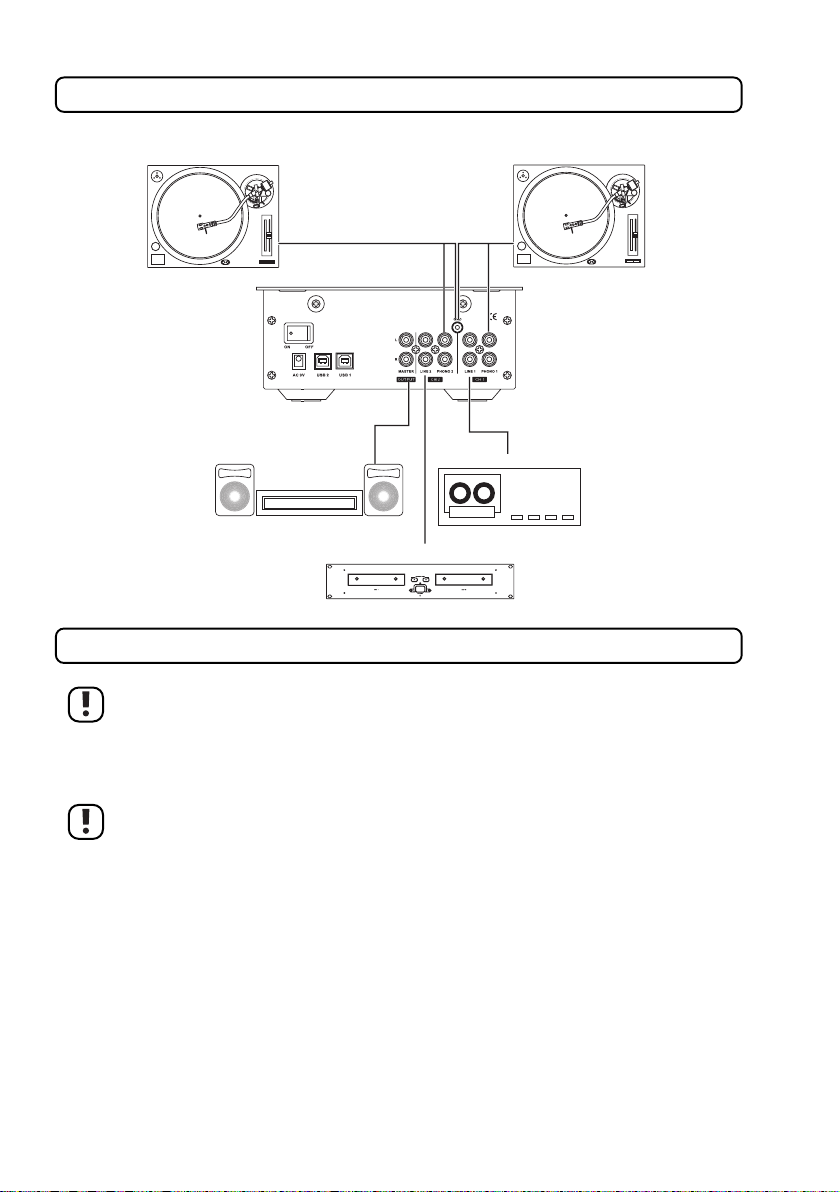

Anschlussbeispiel:
Inbetriebnahme
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser
Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie nochmals alle Anschlüsse auf
Richtigkeit.
a) Mischpult ein- und ausschalten
Ein Nichtbeachten der nachfolgend beschriebenen Reihenfolge beim Ein- und Ausschalten
des Mischpults könnte die Lautsprecher oder den Verstärker beschädigen.
Einschalten
• Vergewissern Sie sich, dass alle Kanalfader (7) auf minimale Lautstärke eingestellt sind (Fader ganz nach unten
gezogen).
• Schalten Sie zuerst die an das Mischpult angeschlossenen Wiedergabegeräte ein.
• Schalten Sie das Mischpult mit dem Ein-Aus-Schalter (12) ein.
• Schalten Sie den angeschlossenen Verstärker ein. Das Mischpult ist jetzt betriebsbereit.
PHONO PHONO
SOUND SYSTEM
TAPE
CD

14
Inbetriebnahme
Ausschalten
• Drehen Sie zum Ausschalten des Mischpults zuerst die Lautstärke am Mischpult und dann am Verstärker auf
Minimum zurück.
• Schalten Sie den Verstärker aus.
• Schalten Sie dann das Mischpult mit dem Ein-Aus-Schalter (12) und danach die Wiedergabegeräte (Plattenspie-
ler, CD-Spieler etc.) aus.
• Sollten Sie das Mischpult für längere Zeit nicht benötigen, ziehen Sie das Netzteil aus der Steckdose.
b) Eingang auswählen
Minimieren Sie, bevor ein Eingangswahlschalter (6) betätigt wird, mit dem entsprechenden
Kanalfader(7) die Lautstärke. Aufgrund derunterschiedlichenPegelder jeweiligen Wiedergabe-
quellen könnte es beim Umschalten zwischen den Eingängen ansonsten zu einer plötzlich
überhöhten Lautstärke kommen.
• Wählen Sie mit den Eingangswahlschaltern (6) die gewünschten Eingänge.
c) Lautstärkeregelung
• Regeln Sie die Lautstärke am angeschlossenen Verstärker auf Minimum.
• Drehen Sie die Regler MASTER LEVEL (11) und GAIN (1) auf Minimum.
• Schieben Sie die Kanalfader (7) ebenfalls auf Minimum.
• Wählen Sie mit den Eingangswahlschaltern (6) den entsprechenden Kanaleingang an.
• Starten Sie das angeschlossene Wiedergabegerät, z.B. einen CD-Spieler. Sofern an diesem Gerät eine
Lautstärkeregelung vorhanden ist, stellen Sie hier etwa 75% der maximalen Lautstärke ein.
• Schieben Sie den entsprechenden Kanalfader (7) ganz nach oben.
• Drehen Sie den Regler MASTER LEVEL (11) auf Maximum.
• Mit dem Regler GAIN (1) des betreffenden Kanals können Sie den Signalpegel einstellen. Achten Sie darauf,
dass bei dieser Einstellung keine Verzerrungen hörbar werden dürfen.
• Stellen Sie mit der Lautstärkeregelung am Verstärker nun die gewünschte Maximallautstärke ein. Hierbei darf
es ebenfalls zu keinerlei Verzerrungen kommen.
• Mit den Klangreglern TREBLE/BASS (5) können Sie den Klang der Wiedergabe verändern.
• Wiederholen Sie die Einstellung für alle Mischpultkanäle. Alle Kanäle sollten in etwa die gleiche Lautstärke
aufweisen, so dass beim Überblenden zwischen den Kanälen keine hohen Lautstärkeunterschiede auftreten
und Sie somit das Ausgangssignal nachregeln müssen.
• Stellen Sie nach dieser Einstellung die gewünschte Wiedergabelautstärke nur noch mit dem Regler MASTER
LEVEL (11) ein.

15
Inbetriebnahme
Achten Sie darauf, dass die angeschlossenen Lautsprecher und der Verstärker nicht überlastet
werden. Die Wiedergabe darf keinesfalls verzerrt sein.
Sollten verzerrte Musiksignale zu hören sein, obwohl keine zu hohe Lautstärke am Verstärker
gewählt und das Mischpult richtig eingestellt wurde, so ist das Mischpult sofort auszuschalten
und der Anschluss zu überprüfen. Liegt kein Fehler am Anschluss vor, wenden Sie sich bitte
an eine Fachkraft.
d) Vorhören
Drehen Sie den Regler CUE LEVEL (3) an seinen linken Anschlag (Stellung „0“) bevor Sie den
Kopfhörer ein- oder ausstecken, aufsetzen oder das Mischpult ein- oder ausschalten! Es
besteht die Gefahr einer Gehörschädigung durch eine überhöhte Lautstärke am Kopfhöreraus-
gang.
• Mit dem Regler CUE (4) legen Sie fest, welcher Kanal über den Kopfhörer wiedergegeben wird.
In Stellung CH1 wird das Signal des Kanals CH1, in Stellung CH2 das Signal des Kanals CH2 wiedergegeben.
In der Mittelstellung des Reglers werden beide Kanäle zu gleichen Teilen wiedergegeben.
e) Überblenden/Mischen
• Mit dem Crossfader (8) können Sie zwischen den Signalen der beiden Kanäle überblenden/mischen.
• Der eine Kanal wird bei Betätigung des Crossfaders (8) ausgeblendet (wird leiser), gleichzeitig wird der andere
Kanal eingeblendet (wird lauter). In Mittelstellung werden beide Faderkanäle zu gleichen Teilen wiedergegeben.
f) DJ Mikrofon benutzen
• Der Lautstärkepegel Mikrofoneingangs ist mit dem Regler MIC LEVEL (2) analog wie zuvor unter „Lautstärke-
regelung“ beschrieben einzustellen.
• Sobald Sie in das Mikrofon sprechen wird das Mikrofonsignal zum Ausgangssignal des Mischpults hinzu-
gemischt.
g) Wiedergabe vom Computer
• Wählen Sie mit den Eingangswahlschaltern (6) die gewünschte USB-Schnittstelle (USB1 oder USB2).
• Starten Sie am Computer die Wiedergabe über die entsprechende Wiedergabe-Software.
• Die USB-Schnittstellen werden bei der Wiedergabe also genauso behandelt, wie ein analoger Audioeingang.

16
Inbetriebnahme
h) Aufnahme auf die Festplatte eines Computers
• Die USB-Schnittstellen können sowohl als Eingang als auch als Ausgang verwendet werden.
• Bei der Aufnahme wird die USB-Schnittstelle als Ausgang verwendet. Sie führt immer das gleiche Signal, wie
der Ausgang MASTER OUTPUT (15), wird jedoch von der Lautstärkeregelung nicht beeinflusst.
• Um das Mischpultsignal aufzunehmen starten Sie einfach die Aufnahmefunktion Ihrer Audiorecording-Software
(informieren Sie sich hierzu in der Anleitung bzw. in der Hilfe-Funktion der Software).
Handhabung
• Stecken Sie das Netzteil niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum
in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das
Gerät zerstören.
Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser
verdunstet ist.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen
Griffflächen aus der Netzsteckdose.
• Ziehen Sie bei längerer Nichtbenutzung das Netzteil aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netzsteckdose.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das
Gehör geschädigt werden. Dies gilt insbesondere beim Hören über Kopfhörer.
Wartung
Überprüfen Sie regelmäßig die technische Sicherheit des Mischpults z.B. auf Beschädigung des Netzteils und des
Gehäuses.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen
und gegen unbeabsichtigten Betrieb zu sichern. Netzteil aus der Steckdose ziehen!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• das Gerät oder das Netzteil sichtbare Beschädigungen aufweisen
• das Gerät nicht mehr arbeitet
• nach längerer Lagerung unter ungünstigen Verhältnissen, oder
• nach schweren Transportbeanspruchungen
Bevor Sie das Mischpult reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise:

17
Wartung
Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile
freigelegt werden.
Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen
getrennt werden.
Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungs-
quellen getrennt wurde.
Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren
bzw. einschlägigen Vorschriften vertraut ist.
Das Gerät ist wartungsfrei. Äußerlich sollte es nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des
Gehäuses beschädigt werden könnte.
Behebung von Störungen
Mit dem Mc Crypt DJ-/USB-Mixer USB-100 haben Sie ein Produkt erworben, welches nach dem Stand der Technik
gebaut wurde und betriebssicher ist.
Dennoch kann es zu Problemen oder Störungen kommen.
Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:
Beachten Sie unbedingt die Sicherheitshinweise!
Keine Funktion, nachdem der Ein-Aus-Schalter (12) eingeschaltet wurde.
• Das Netzteil steckt nicht richtig in der Steckdose.
• Die Netzsteckdose wird nicht mit Strom versorgt.
Das Mischpult ist eingeschaltet, aber es ist kein Ton zu hören.
• Kein Eingangssignal, überprüfen Sie die Signalquelle.
• Falscher Eingang ausgewählt, wählen Sie den korrekten Eingang aus.
• Eingangspegel falsch eingestellt, stellen Sie den Pegel wie unter "Lautstärkeeinstellung" beschrieben richtig ein.
• Nachgeschaltetes Gerät (Verstärker) ist nicht eingeschaltet oder falsch eingestellt.
• Der Ausgang ist nicht oder falsch angeschlossen.
Es ist ein Brummton zu hören.
• Die Plattenspieler-Massekabel sind nicht an die Erdungsschraube GND (18) angeschlossen.
• Es entsteht eine Brummschleife zwischen den angeschlossenen Geräten. Verbinden Sie die Signalmasse durch
spezielle masseisolierte Kabel.

18
Behebung von Störungen
Ein Kanal funktioniert nicht.
• Ein Verbindungskabel hat sich gelöst.
• Der Balanceregler am Verstärker ist verstellt.
Der Ton ist verzerrt.
• Der Pegel am Mischpult ist falsch eingestellt/der angeschlossene Verstärker wird übersteuert.
• Das angeschlossene Gerät hält die geforderten Spezifikationen für einen Cinchanschluss nicht ein oder verfügt
nicht über entsprechende Anschlüsse.
• Die Lautstärke am angeschlossenen Verstärker ist zu hoch eingestellt.
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten
Fachmann durchzuführen.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Technische Daten
Betriebsspannung............................................................................... 230V/50Hz
Leistungsaufnahme ............................................................................ 8W
Eingangsempfindlichkeit LINE ........................................................... 2V
Eingangsempfindlichkeit PHONO ...................................................... 32mV
Eingangsempfindlichkeit MIC ............................................................ 20mV
Eingangsimpedanz LINE.................................................................... 4,7kOhm
Eingangsimpedanz PHONO .............................................................. 46kOhm
Eingangsimpedanz MIC ..................................................................... 2kOhm
Ausgangsspannung ............................................................................ 8,6V/10kOhm
Ausgangsimpedanz ............................................................................ 1kOhm
Frequenzgang ..................................................................................... 6-47.000Hz (-1dB)
Klirrfaktor ............................................................................................. 0,001%
S/N-Ratio ............................................................................................. 99dB(A)
Kanaltrennung .................................................................................... 77dB
Abmessungen ..................................................................................... 235 x 192 x 97mm
Masse .................................................................................................. 2kg


19
Table of Contents
Page
Introduction ........................................................................................................................................................... 20
Intended Use ......................................................................................................................................................... 21
Symbols ............................................................................................................................................................... 21
Safety instructions ................................................................................................................................................ 21
Connection and Control Elements ....................................................................................................................... 23
Setup ............................................................................................................................................................... 27
Connection ............................................................................................................................................................ 27
a) Connecting the inputs .............................................................................................................................. 28
b) Connecting the outputs ............................................................................................................................ 28
c) Connecting the record-player earth ......................................................................................................... 28
d) Connection of the Voltage Supply ........................................................................................................... 29
e) Connection of the USB interfaces ........................................................................................................... 29
Initial operation ..................................................................................................................................................... 30
a) Switching the mixing desk on/off ............................................................................................................. 30
b) Selecting the input .................................................................................................................................... 31
c) Volume control .......................................................................................................................................... 31
d) Pre-listening .............................................................................................................................................. 32
e) Cross-fading/mixing.................................................................................................................................. 32
f) Using the DJ microphone .......................................................................................................................... 32
g) Playback from the computer .................................................................................................................... 32
h) Recording on the hard disk of a computer .............................................................................................. 33
Handling ............................................................................................................................................................... 33
Maintenance ......................................................................................................................................................... 33
Troubleshooting .................................................................................................................................................... 34
Disposal ............................................................................................................................................................... 35
Technical data ...................................................................................................................................................... 35

20
Introduction
Dear Customer,
Thank you for purchasing this product.
This product complies with the applicable National and European specifications. We kindly request the user
to follow the operating instructions, to preserve this condition and to ensure safe operation!
These operating instructions relate to this product. They contain important notices on commissioning and handling.
Please take this into consideration when you pass the product on to third parties. Please keep these instructions for
further reference!
All company names and product designations contained herein are trademarks of the respective owners.
All rights reserved.
For a fast response of your technical enquiries please use the e-mail address listed below.
Fon. +49 9604 / 40 88 80
Fax [phone]
e-mail: [email protected]
Mon to Thurs 8.00am to 4.30pm
Fri 8.00am to 2.00pm
