Megasat Campingman Portable ECO User manual

Bedienungsanleitung
Campingman Portable ECO

Inhaltsverzeichnis
02 DEUTSCH
1. Einführung
1.1 Sicherheitshinweise.........................................................03
1.2 Lieferumfang .......................................................................03
1.3 Systemkomponenten ....................................................03
2. Installation
2.1 Anschluss der Komponenten....................................04
2.2 Satellitensuche und Empfang am TV...................04
2.3 Satellitenübertragung.................................................... 05
3. Fehlerbehebung ...................................................................06
4. Ausleuchtzone........................................................................07
5. Technische Daten.................................................................08
PRODUKTREGISTRIERUNG
Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere automa-
tischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt,
werden Sie per E-Mail benachrichtigt.
Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv
Das Formular finden Sie unter Support aProduktregistrierung

03DEUTSCH
1. Einführung
Vorsicht – Unsachgemäße Handhabung kann zu schweren Schäden an
diesem Gerät führen. Die Verantwortlichen können auch für daraus resul-
tierende weitere Schäden am Gerät verantwortlich gemacht werden.
Hinweis – Lesen Sie das Benutzerhandbuch sorgfältig durch, bevor Sie mit
der Installation beginnen. Falls Sie schon ähnliche Produkte installiert ha-
ben, muss die Vorgehensweise mit diesem Produkt nicht übereinstimmen.
Achtung – Die Antenne ist nur zur mobilen Nutzung geeignet. Eine Mon-
tage auf dem Fahrzeug ist nicht zulässig! Bei Missachtung erlischt jeglicher
Gewährleistungsanspruch.
• Campingman Portable Eco
• 1x Antennenanschlusskabel (10 m)
• Bedienungsanleitung
1.1 Sicherheitshinweise
1.2 Lieferumfang
Öffnen Sie die Box und entnehmen Sie die Anschluss-
kabel und das Verpackungsmaterial. Heben Sie die An-
tenne gerade nach oben aus der Verpackung.
Auf der Unterseite der Antenne befindet sich eine
Sicherungsschraube für den Transport. Drehen Sie
die Schraube heraus, um die Transportsicherung
zu lösen.
Transportsicherung
Mit dieser Metallöse kann die
Antenne gegen Diebstahl
gesichert werden.
1.3 Systemkomponenten

04 DEUTSCH
2. Installation
2.1 Anschluss der Komponenten
2.2 Satellitensuche und Empfang am TV
Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurzschlüsse zu vermeiden.
Achten Sie hierbei auch auf schon vorhandene Kabel.
Verbinden Sie das beiliegende Koaxialkabel mit der Antenne
und Ihrem Fernseher bzw. Receiver.
Fernseher
DVB-S Eingang
(Satelliteneingang)
1. Sobald die Antenne mit dem TV, bzw. Receiver verbunden wurde, schalten Sie
diesen ein um die Antenne mit Strom zu versorgen. Eine zusätzliche Stromquelle ist
nicht erforderlich.
2. Wählen Sie ein beliebiges Programm (z.B.„Das Erste“ auf Astra 19,2° Ost). Anschlie-
ßend beginnt die Antenne mit der Suche nach dem Satelliten.
WICHTIGER HINWEIS:
Vergewissern Sie sich, dass auf Ihrem Empfangsgerät (Fernseher bzw. Receiver) eine
Satelliten-Senderliste vorhanden ist (Astra 19,2° Ost). Andernfalls wird der Suchvor-
gang der Antenne nicht gestartet!
3. Nach erfolgreicher Suche wird das gewählte Programm angezeigt.
Hinweis:
Die Antenne ist programmiert für den Satelliten Astra 19,2° Ost.
Ein anderer Satellit kann nicht gefunden werden!

05DEUTSCH
2. Installation
2.3 Satellitenübertragung
Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der
sich in 35.000km Höhe über der Erde befindet. Mit einer Empfangsstation wie der Antenne
und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar-
beitet. Das System erfordert eine klare Sicht auf den Satelliten, um den Signalempfang
maximal auszunutzen.
Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten
befinden, führen zu einem Verlust des Signals. Starker Regen, Wolken, Schnee oder Eis
kann die Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere
Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet
(das Bild wird einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder
einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt.

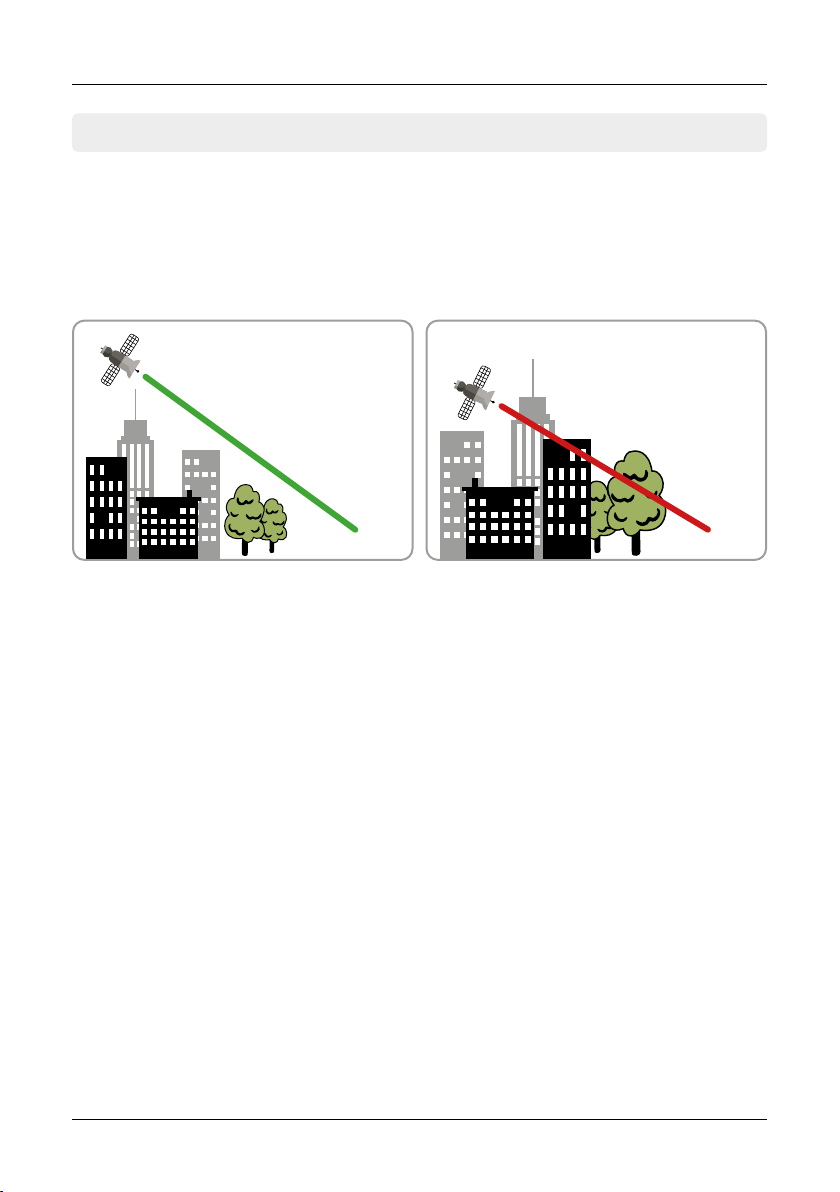

Gutes Empfangssignal Schlechtes Empfangssignal

06 DEUTSCH
3. Fehlerbehebung
Kein Satellitensignal
Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelli-
ten befinden, führen zu einem Verlust des Signals.
Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das
laufende Programm des TVs (Receives) das Bild einfrieren, bzw. verschwinden. Wenn
die Witterungsverhältnisse wieder einen guten Empfang ermöglichen, wird das TV
Bild wieder hergestellt.
Gibt es Verschmutzung auf der Antenne?
Starke Verschmutzung auf dem Gehäuse kann zu Empfangsproblemen führen.
Ist alles richtig angeschlossen und eingeschaltet?
Vergewissern Sie sich, dass der TV und der Receiver ordnungsgemäß angeschlossen
und der Receiver für den Satellitenempfang richtig eingestellt ist. Sind alle Kabel an-
geschlossen oder hat eine weitere Person die Verbindungen versehentlich gelockert?
Satelliten Ausleuchtzone
Satelliten sind in festen Positionen über dem Äquator im Orbit positioniert. Um die
TV Signale zu empfangen, muss der Empfangsort innerhalb der Ausleuchtzone lie-
gen. Überprüfen Sie anhand der Grafik, ob sich Ihr Standort in der Ausleuchtzone des
Satelliten befindet. In den Randgebieten der Ausleuchtzone kann es zu Empfangsstö-
rungen kommen.

Ausleuchtzone Astra 1
07DEUTSCH
4. Ausleuchtzone
Hinweis:
In den Randgebieten der Ausleuchtzone
kann es zu Empfangsstörungen kommen.

08 DEUTSCH
5. Technische Details
Hinweis:
Gewicht und Abmessungen sind nicht die absolut exakten Werte.Technische Daten
können jederzeit ohne vorherige Ankündigung geändert werden.
Antennen Typ Parabolantenne
Anzahl der Teilnehmer 1
LNB Typ Universal LNB
Frequenzband Ku Band
Frequenzbereich 10.7GHz bis 12.75GHz
LNB Verstärkung 31dBi @ 12.7 GHz
Empfangsleistung 51dBW
Polarisation Vertikal / Horizontal
Motorsteuerung 1,5-Achsen DC Motor
Neigungswinkel 23° bis 43°
Suchwinkel 360°
Temperaturbereich -20°C bis +70°C
Abmessungen Spiegel 380mm (Ø)
Abmessungen Antenne 450 x 430mm (Ø/H)
Gewicht Antenne ca. 4,2 kg
Programmierter Satellit Astra 1 (19,2° Ost)

09DEUTSCH
Konformitätsinformation
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein-
stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be-
stimmungen der Richtlinien 2014/30/EU (EMV) und 2014/35/EU (LVD) befindet:
Megasat Campingman Portable Eco (Artikel-Nr. 1500178)
Die Konformitätserklärung zu diesen Produkt liegt der Firma vor:
Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer
Die Konformitätserklärung können Sie auf unserer Homepage downloaden:
www.megasat.tv/support/downloads
Notizen

Version: 1.4 (Januar 2020) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Megasat Werke GmbH |Industriestraße 4a |D-97618 Niederlauer |www.megasat.tv |[email protected]

User manual
Campingman Portable ECO

Contents
02 ENGLISH
1. Introduction
1.1 Safety Information............................................................03
1.2 Delivery...................................................................................03
1.3 System components....................................................... 03
2. Installation
2.1 Connection of the components..............................04
2.2 Satellite search and TV reception............................ 04
2.3 Satellite broadcasting.....................................................05
4. Troubleshooting ...................................................................06
5. Footprint .....................................................................................07
6. Specications..........................................................................08
PRODUCT REGISTRATION
Registering your Megasat product gives you access to our automatic e-mail
notifications. If your product requires new firmware, you will be notified by e-mail.
For registration please visit our homepage www.megasat.tv
You can find the form in Support aProduct registration

03ENGLISH
1. Introduction
1.1 Safety Information
Caution – Improper handling by unqualified personnel can cause serious
damage to this equipment. Unqualified personnel who tamper with this
equipment may be held liable for any resultant damage to the equipment.
Note – Before you begin, carefully read each of the procedures in this ma-
nual. If you have not performed similar operations on comparable equip-
ment, do not attempt to perform these procedures.
Warning – The antenna is only suitable for mobile use. Mounting on the
vehicle is not permitted! Failure to comply with this will invalidate any war-
ranty claim.
• Campingman Portable Eco
• 1x antenna cable (10 m)
• User manual
1.2 Delivery
Open box and remove the cables and packing materi-
al. Lift the antenna straight up out of the box.
On the underside of the antenna there is a locking
screw for transport. Unscrew the screw to release
the transport lock.
Transportation lock
With this metal eyelet,
you can secure the antenna
against stealing.
1.3 System components

2. Installation
04 ENGLISH
2.1 Connection of the Components
Maintain a careful installation of the cable in order to avoid short circuits.
Pay attention also to existing cables.
Connect the enclosed coaxial cable to the antenna
and your TV or set-top box.
2.2 Satellite search and TV reception
Television
DVB-S input
(Satellite input)
1. Once the antenna has been connected to the TV or receiver, turn it on to power the
antenna. An additional power source is not required.
2. Select any program (eg„The First“ on Astra 19.2° East). Then the antenna starts sear-
ching for the satellite.
IMPORTANT NOTE:
Make sure that there is a satellite channel list (Astra 19.2° East) on your receiver (Tele-
vision or set-top box). Otherwise, the antenna search process will not be started!
3. After successful search, the selected program is displayed.
Note:
The antenna is programmed for the satellite Astra 19.2 ° East.
Another satellite can not be found!

05ENGLISH
2. Installation
2.3 Satellite broadcasting
Direct Broadcast Service (DBS) satellites broadcast audio, video and data information from
satellites located 22.000 miles in space. A receiving station, such as the antenna, should
include a dish and satellite receiver to receive the signals and process them for use by the
consumer audio and video equipment. The system requires a clear view of the satellite to
maximize the signal reception.
Objects such as tall lighthouse, bridges and big ship that block this view will cause a loss
of signal. The signal will be quickly restored once the antenna has a clear line of sight
again. Heavy rain, cloud, snow or ice may also interfere with the signal reception quality.
If the satellite signal is lost due to blockage or severe weather condition, services from
the receiver will be lost (picture will freeze frame and may disappear). When the satellite
signal strength is again high enough, then the receiver will resume providing desired
programming services.
good reception signal bad reception signal

06 ENGLISH
3. Troubleshooting
No Signal
Objects such as trees, bridges, and large buildings, which are located in the angle of
the satellite will lead to a loss of the signal.
If the satellite signal is lost through severe weather conditions, the current program
of the receiver is stopped (the image freeze, or disappear). If the weather conditions
allow a good reception again, the TV screen will be restored.
There is dirt on the antenna?
Excessive dirt on the housing may cause reception problems.
Everything is properly connected and turned on?
Your satellite TV receiver might be set up incorrectly or defective. First check the recei-
ver’s configuration to ensure it is set up for the desired programming. In the case of a
faulty receiver, refer to your selected receiver’s user manual for service and warranty
information.
Satellite footprint
Satellites are positioned in fixed positions in orbit above the equator. To receive TV si-
gnals, the receiving location must be within the coverage area. Check reference to the
graphic, if you are located in the footprint of the satellite. In the fringes of the footprint
may lead to reception interference.

07ENGLISH
4. Footprint
Note:
In the outlying areas of the footprint there
may be interference.
Footprint Astra 1

08 ENGLISH
5. Specications
Note:
Weight and dimensions are not absolutely exact values.
Technical details can be changed at any time without prior notice.
Antenna type Parabol antenna
User 1
LNB type Universal LNB
Frequency band Ku Band
Frequency range 10.7GHz to 12.75GHz
LNB gain 31dBi @ 12.7 GHz
Received power 51dBW
Polarization Vertical / Horizontal
Motor control 1,5-Axis DC motor
Tilt angle 23° to 43°
Search angle 360°
Temperature range -20°C to +70° C
Dimensions dish 380mm (Ø)
Dimensions antenna 450 x 430mm (Ø/H)
Weight antenna about 4,2 kg
Programmed satellite Astra 1 (19,2° East)

09ENGLISH
Conformity information
Notes
Hereby, Megasat Werke GmbH declares that the following product is in compliance with
the essential requirements and other relevant provisions of directives 2014/30/EU (EMC)
and 2014/35/EU (LVD):
Megasat Campingman Portable Eco (Article-No. 1500178)
The declaration of conformity for this product is located at the company:
Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer
The declaration of conformity can be downloaded from our homepage:
www.megasat.tv/support/downloads

Version: 1.4 (January 2020) // Technical changes, misprint and errors reserved.
Megasat Werke GmbH |Industriestraße 4a |D-97618 Niederlauer |www.megasat.tv |inf[email protected]
