Megasat Shipman User manual

Bedienungsanleitung
Shipman / Shipman GPS AutoSkew

Inhaltsverzeichnis
02 DEUTSCH
1. Einführung
1.1 Allgemeine Informationen......................................................................................... 03
1.2 Auspacken............................................................................................................................ 03
1.3 Lieferumfang....................................................................................................................... 03
1.4 Systemkomponenten.................................................................................................... 04
2. Installation
2.1 Installation ............................................................................................................................ 05
2.2 Klebeanleitung................................................................................................................... 06
2.3 Anschluss der Komponenten................................................................................... 07
2.4 Das Steuergerät................................................................................................................. 08
2.5 Wahl des Standortes....................................................................................................... 09
2.6 Inbetriebnahme und Bedienung ........................................................................... 10
2.7 Skew Einstellungswerte für europäische Hauptstädte............................. 11
3. Fehlerbehebung ...................................................................................................................... 12
4. Aktualisierung der Firmware........................................................................................ 13

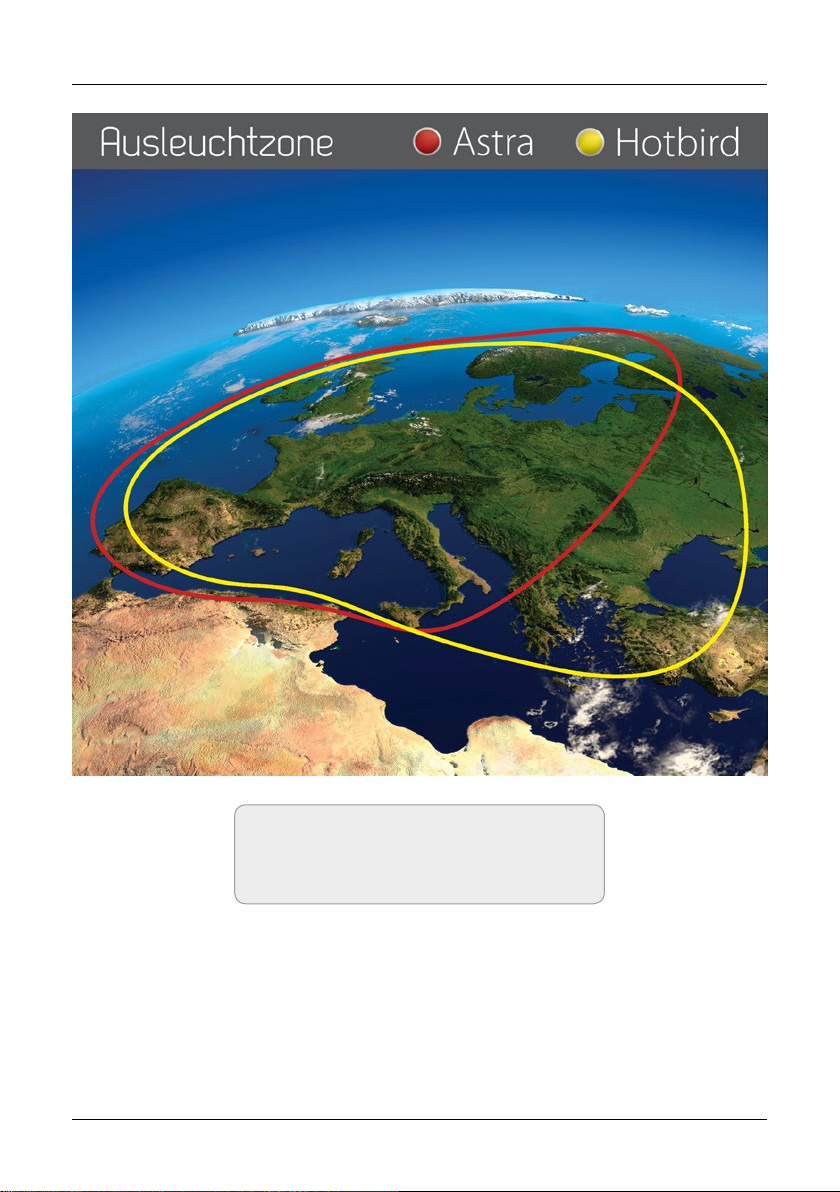

5. Ausleuchtzone........................................................................................................................... 14

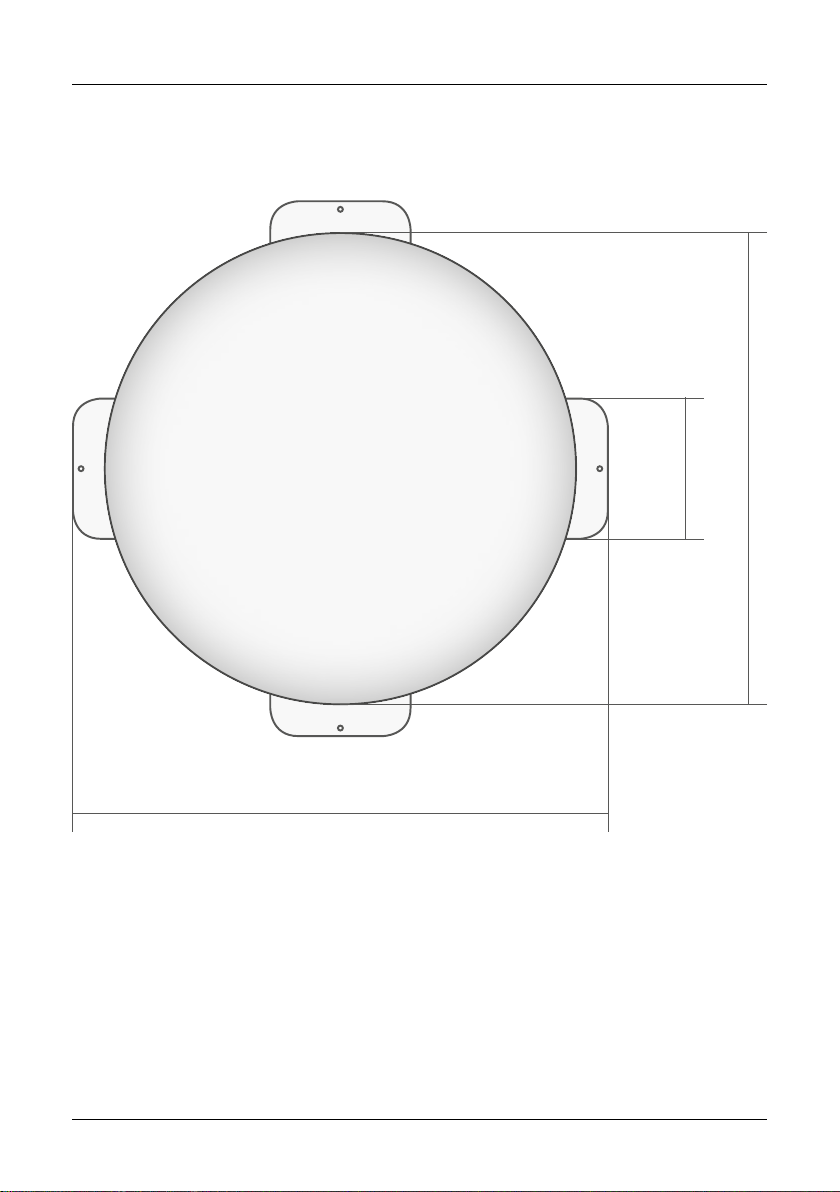

6. Montageabmessungen...................................................................................................... 15
7. Technische Daten .................................................................................................................... 16

03
Einführung
Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes.
Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.
DEUTSCH
Hinweis: Falls Sie schon ähnliche Produkte installiert haben, muss die Vorge-
hensweise mit diesem Produkt nicht zwingend übereinstimmen.
Achtung: Die Antenne ist nicht für den Einsatz auf Salzgewässer geeignet,
da es zu Korrosion an den Bauteilen der Antenne führen kann. Die Nutzung in
direkter Nähe von Salzgewässern führt zum Verlust der Gewährleistung.
1.1 Allgemeine Informationen
1.2 Auspacken
1.3 Lieferumfang
Achtung: Transportsicherung
Entfernen Sie nach dem Auspacken
die mit„LOCK“ markierte Schraube
auf der Unterseite der Antenne.
• Antenne (Haupteinheit)
• Steuergerät (IDU) inkl. Stromkabel
• 1x Antennenanschlusskabel (10 m)
• 1x Antennenanschlusskabel (1 m)
• Montagekleber (optional)
• Netzteil 230V (12V, 5 A) (optional)
• Bedienungsanleitung

1. Einführung
04 DEUTSCH
1.4 Systemkomponenten
Antenneneinheit
Die elegante Kunstoffhaube schütz die
Antenne bestens gegen äußere Witte-
rungseinflüsse. Darunter befindet sich eine
45cm Hochleistungsantenne. Die neue
Elevationstechnik von 15-62° ermöglicht
bestmöglichen Empfang in ganz Europa.
Steuergerät (IDU)
Das Steuergerät dient zur Satellitenaus-
wahl und Steuerung. Es wird zwischen
Antenne und Receiver geschaltet und ver-
sorgt die Antenne mit Strom.
Hinweis:
Der Shipman GPS/AutoSkew besitzt zusätzlich eine Auto Skew Funktion, die
den Polarisationswinkel des LNBs automatisch einstellt und einen GPS Emp-
fänger für eine exakte und schnelle Positionsbestimmung.

2. Installation
05DEUTSCH
2.1 Installation
Achtung:
Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe ent-
sprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen Punkte der
Montageanweisung!
Grundsätzlich empfehlen wir, den Einbau durch Ihren Fachhändler oder eine Fachwerk-
statt vornehmen zu lassen!
Allgemeines:
Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im
Freien. Die Umgebungstemperatur zur Montage soll zwischen +5°C und max. +25°C
liegen. Arbeiten Sie nicht direkt in der Sonne. Halten Sie die Arbeitsvorschriften beim
Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygiene.
Vorbereitung:
1. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei un-
genügender oder zweifelhafter Dachstabilität ist ein ca. 2mm starkes Blech mit ca.
100x100cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei Ih-
rem Fahrzeughersteller.
2. Prüfen Sie, ob alle Teile vorhanden sind. Möglicherweise benötigen Sie zusätzlich eine
Dachdurchführung für das Anschlusskabel der Antenne. Diese erhalten Sie im Fach-
handel.
3. Setzen Sie die Antenne auf den späteren Montageplatz und richten Sie sie so aus,
dass der Antennenanschluss nicht in Fahrtrichtung zeigt. Achten Sie darauf, dass der
Einbauplatz eben ist und keine Dachaufbauten im Weg sind, die den Satellitenemp-
fang stören können. Aufbauten bis zu 8cm Höhe spielen keine Rolle, höhere Aufbau-
ten sollten einen entsprechenden Abstand zur Antenne haben, damit kein Hindernis
zwischen Antenne und Satellit vorhanden ist . Der mindeste Abstand zu einer Klima-
anlage sollte 30cm betragen.

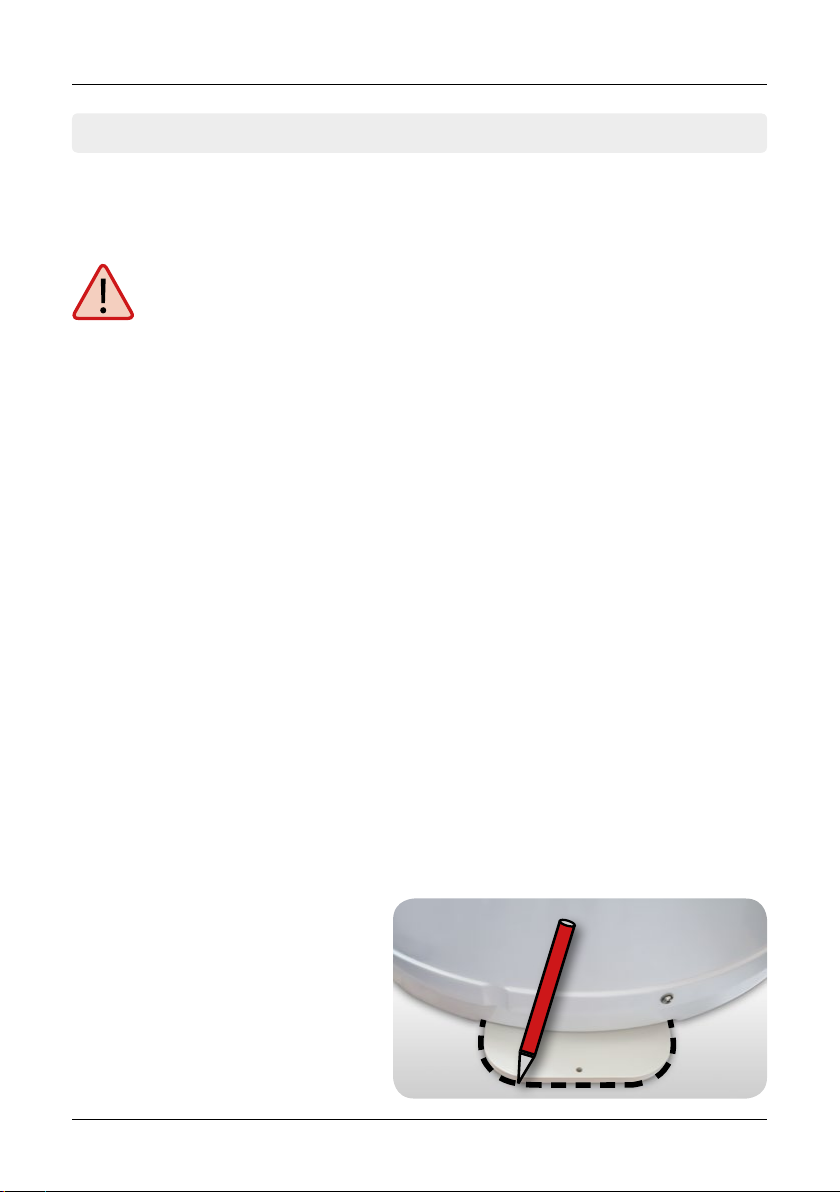

4. Säubern Sie die Montagefläche
mit einem geeigneten Reiniger
und einem Vliestuch um Schmutz
und Unreinheiten zu entfernen.
Zeichnen Sie anschließend die
Antennenfüße mit einem Stift an.

2. Installation
06 DEUTSCH
2.2 Klebeanleitung
5. Rauen Sie die gezeichneten Flächen und Füße mit Schleifpapier (120er Körnung)
leicht an und säubern Sie die Fläche erneut mit dem Reiniger (ACHTUNG: Flächen
anschließend nicht mehr berühren) und lassen Sie den Reinigen ca. 10 Minuten
ablüften.
6. Sofern Sie keine Möglichkeit haben, das Kabel durch eine vorhandene Dachdurch-
führung zu verlegen, suchen Sie eine geeignete Stelle (am besten im Windschatten
hinter der Antenne) auf dem Fahrzeugdach für die Montage einer Dachdurchfüh-
rung, um das Eindringen von Feuchtigkeit (z.B. Regen oder Spritzwasser) im Bohrloch
zu vermeiden. Achten Sie darauf, dass die Kabel nicht zu sehr gebogen werden um
Signalverlust und eine Beschädigung des Kabels zu vermeiden (kleinster Biegeradius
max. 5-7cm).
1. Bereiten Sie den Kleber für die Montage vor.
2. Tragen Sie nun den Kleber auf die Unterseite der Antennenfü-
ße in Schlangenlinien auf, damit der Kleber bis ins Innere gut
aushärten kann.
3. Setzen Sie nun sofort (innerhalb von 5 Minuten nach Kleberauftrag) die Antenne auf
die angezeichneten Felder. Drücken Sie die Füße leicht und gleichmäßig an und fixie-
ren Sie die Antenne damit sie nicht verrutscht, z.B. durch ein Klebeband. Es müssen
sich nach dem Andrücken noch mindestens 2mm Kleber zwischen Antennenfuß
und Oberfläche befinden. Der Kleber ist nach max. 48 Stunden bei +18°C und einer
relativen Luftfeuchte von 50% ausgehärtet. Sollte während der Montagezeit eine ge-
ringe Luftfeuchtigkeit herrschen, sprühen Sie nach dem Verkleben in der Umgebung
der Antenne immer wieder etwas Wasser in die Luft.
4. Entfernen Sie die evtl. ausgetretene Klebemasse sofort mit einer Spachtel o. ä. und
säubern Sie die verunreinigten Flächen mit dem Reiniger und einem Vliestuch.
5. Zur Sicherheit können Sie die Antennenfüße zusätzlich befestigen. Dazu bohren Sie
durch das vorhandene Loch im jeweiligen Antennenfuß in das Dach Ihres Fahrzeuges
und fixieren es durch eine Schraube mit Kontermutter. Damit die frisch verklebten
Füße nicht verrutschen, warten Sie mit dieser Arbeit bis der Kleber ausgehärtet ist.
6. Nach der kompletten Montage und Aushärtung des Klebers, kann eine Silikonfuge
um die Antennenfüße gezogen werden.

07
2. Installation
DEUTSCH
2.3 Anschluss der Komponenten
Montieren Sie das Steuergerät und den Satelliten Receiver im Fahrzeuginneren nicht
im Bereich eines Airbags. Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurz-
schlüsse zu vermeiden. Achten Sie hierbei auch auf schon vorhandene Kabel.

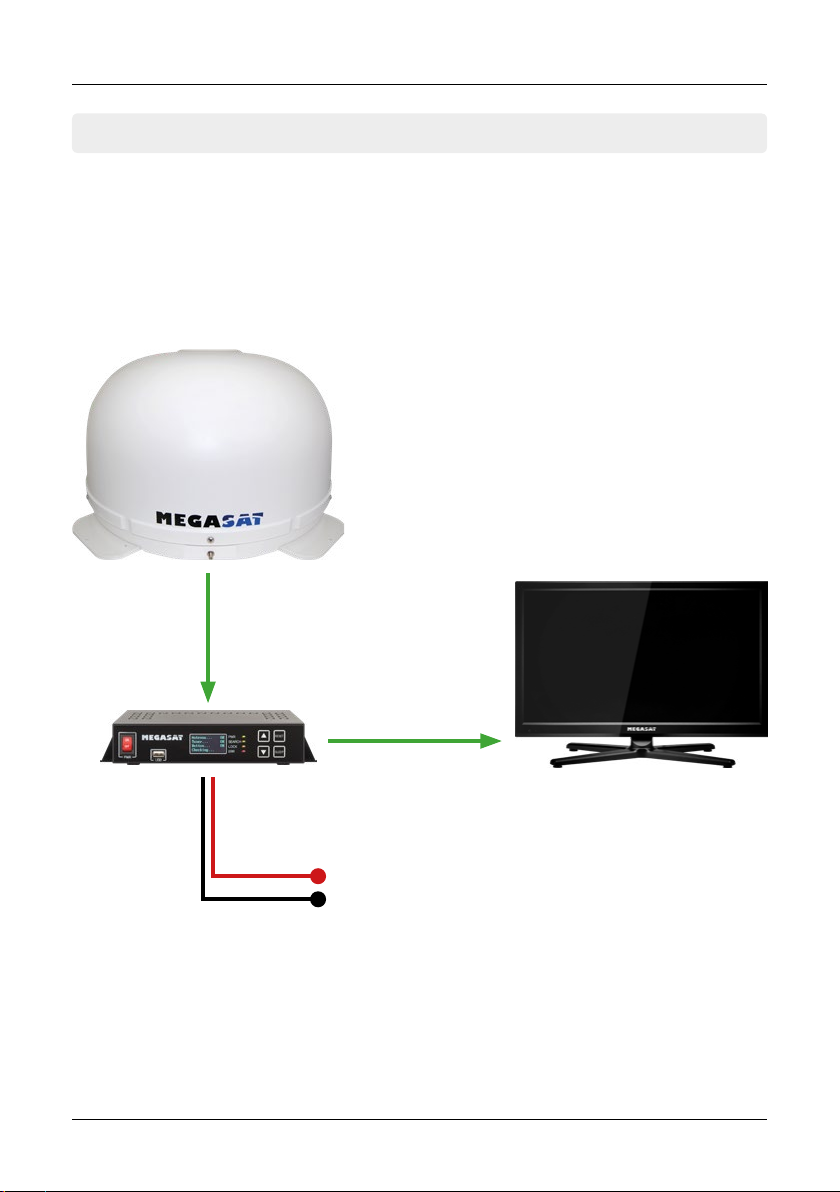

Schließen Sie die Antenne wie auf der Abbildung dargestellt an:
12~24V DC 5A
oder mit dem optional
erhältlichen Netzteil
230V AC / 12V DC 5A
Antenna
ROT
SCHWARZ (-)
(+)

08 DEUTSCH

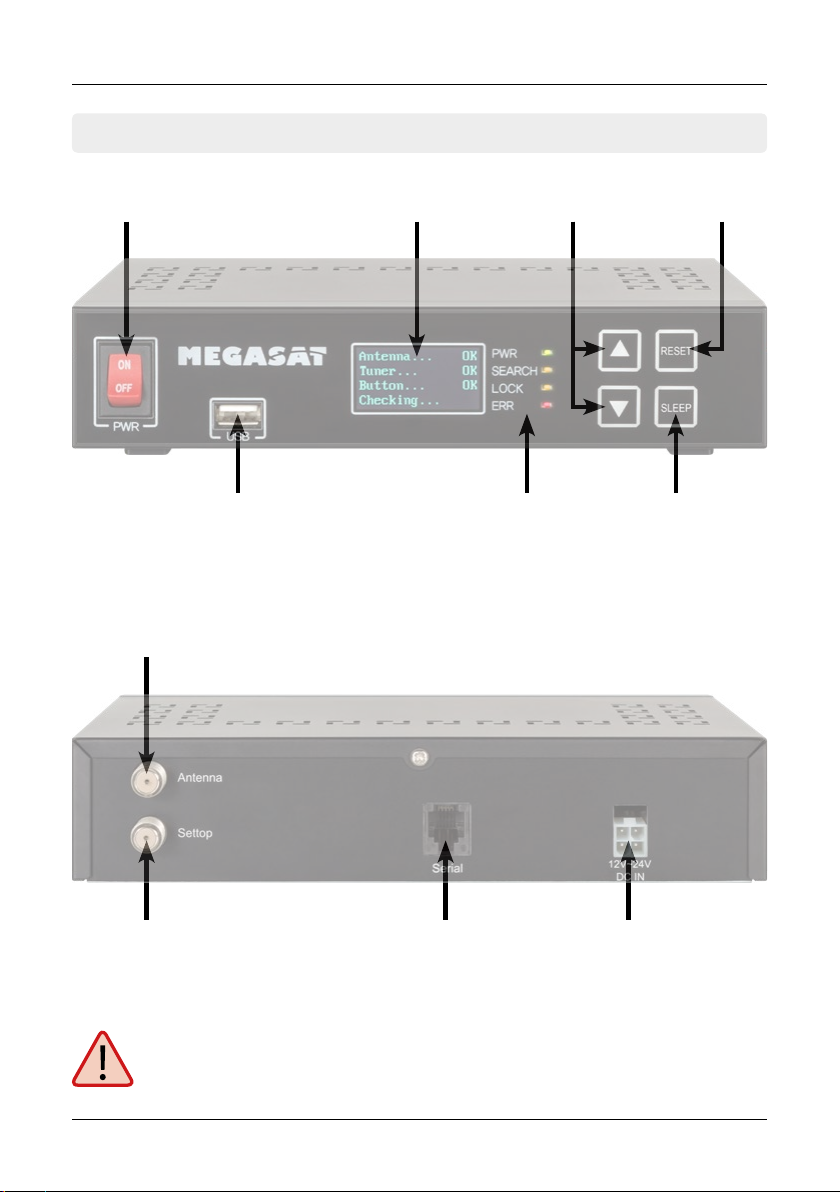

2.4 Das Steuergerät
2. Installation
Achtung:
Schließen Sie das Gerät immer über eine mit 7 Ampere abgesicherte,
und mind. 2,5 mm² starke Leitung an (niemals direkt an die Auto Batterie).
USB Anschluss zur
Aktualisierung der Firmware
Hauptschalter Display Satellitenauswahl
(hoch / runter) Reset
Tracking Funktion
(Deaktiviert die
automatische
Nachführung
der Antenne)
LED Anzeigen
(PWR = Power)
(SEARCH = Suche)
(LOCK = Signal gefunden)
(ERR = Fehlfunktion)
Anschluss
zur Antenne
Anschluss
zum Receiver Anschluss Service Stromversorgung 12V / 24V

09DEUTSCH
2.5 Wahl des Standortes
2. Installation
Gutes Empfangssignal Schlechtes Empfangssignal
Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der
sich in 35.000km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne
und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar-
beitet. Das System erfordert eine klare Sicht auf den Satelliten, um den Signalempfang
maximal auszunutzen.
Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten
befinden, führen zu einem Verlust des Signals. Starker Regen, Wolken, Schnee oder Eis
kann die Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere
Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet
(das Bild wird einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder
einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt.

10 DEUTSCH
2.6 Inbetriebnahme und Bedienung
2. Installation
1. Schalten Sie das Steuergerät am Hauptschalter ein. Die grüne LED-Anzeige (PWR) am
Steuergerät leuchtet auf - der Bootvorgang startet.
2. Nach dem Bootvorgang werden die vorinstallierten Satelliten im Display angezeigt.
Wählen Sie innerhalb von 2 Sekunden den gewünschten Satelliten mit den Satel-
litenauswahltasten (hoch/runter).
3. Das Steuergerät prüft nun, ob alle Komponenten
verbunden sind und das System betriebsbereit
ist. Sollte das Steuergerät einen Fehler finden,
erscheint im Display „FAIL“ hinter dem jeweiligen
Punkt und die rote LED-Anzeige (ERR) leuchtet
durchgehend. Ist alles mit OK bestätigt startet nun
der Suchvorgang. Während des Suchvorgangs
blinkt die gelbe LED-Anzeige (SEARCH).
4. Nach erfolgreicher Suche zeigt das Steuergerät die Satelliten-ID im Display und die
gelbe LED-Anzeige (LOCK) leuchtet dauerhaft.
Hinweis:
Um den Satelliten zu wechseln, können Sie mit den Satellitenauswahltasten (hoch/
runter) einen beliebigen wählen. Das Steuergerät beginnt erneut die Suche.

11DEUTSCH
2.7 Skew Einstellungswerte für europäische Hauptstädte
2. Installation
Folgende Einstellungen müssen Sie nur beim
Shipman (ohne Auto Skew) vornehmen.
Signale in vertikaler (rot) und horizontaler (blau) Linie
haben einen Versatz von genau 90º zueinander. Durch
die unterschiedliche Position der Satelliten, abhängig
von Ihrem Standort, ist es möglich, dass die Signale
nicht genau vertikal und horizontal auf das LNB tref-
fen. Um dieses anzupassen, müssen Sie das LNB in die
richtige Lage zu dem ausgesendeten Signal bringen.
Diese Anpassung am LNB wird als „Skew Einstellung“
bezeichnet. Die folgende Abbildung zeigt Ihnen die
optimale Einstellung des LNBs. Je genauer die Über-
einstimmung, desto besser der Empfang.
schlechter
Empfang
guter
Empfang
bester
Empfang
LNB Position
Satellitensignal
Land Stadt Astra 2 Astra 3 Astra 1 Hotbird Astra 4 Thor Hispasat Eutelsat 5
Bulgarien Sofia +1.7 +6.8 +11.4 +11.0 +19.0 +24.0 +41.0 +27.2
Dänemark Kopenhagen -3.4 -0.4 +2.5 -0.3 +5.3 +9.1 +24.8 +11.6
Finnland Helsinki +5.2 +7.9 +10.3 +6.8 +11.2 +14.2 +25.2 +16.0
Frankreich Paris -13.9 -10.5 -7.2 -9.2 -2.2 +2.9 +25.0 +6.3
Deutschland Berlin -4.1 -0.7 +2.6 +0.3 +6.6 +10.8 +27.8 +13.5
England London -13.7 -10.7 -7.8 -10.3 -4.0 +0.6 +21.6 +3.9
Griechenland Athen +1.3 +7.3 +12.7 +13.4 +22.5 +28.1 +45.9 +31.6
Ungarn Budapest -1.3 +3.0 +6.9 +5.6 +12.8 +17.5 +34.7 +20.5
Italien Rom -9.8 -5.0 -0.4 -0.6 +8.5 +14.6 +37.0 +18.5
Polen Warschau +1.5 +5.1 +8.4 +6.1 +12.2 +16.2 +31.0 +18.8
Portugal Lissabon -30.2 -27.0 -23.7 -25.3 -16.8 -10.1 +23.9 -5.1
Spanien Madrid -24.8 -21.2 -17.6 -18.7 -9.9 -3.2 +27.5 +1.5
Belgien Brüssel -11.2 -7.9 -4.8 -7.0 -0.3 +4.4 +24.7 +9.3
Schweden Stockholm +1.1 +3.8 +6.4 +3.0 +7.8 +11.0 +23.8 +13.0
Schweiz Bern -11.3 -7.5 -3.8 -5.2 +2.4 +7.8 +29.5 +11.4
Österreich Wien -3.4 +0.7 +4.5 +3.0 +10.2 +15.0 +32.9 +18.0

12 DEUTSCH
3. Fehlerbehebung
Kein Satellitensignal
Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelli-
ten befinden, führen zu einem Verlust des Signals.
Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das
laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. verschwin-
den). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermöglichen,
wird das TV Bild wieder hergestellt.
Display Anzeigen am Steuergerät
Antenna (FAIL)
Es besteht keine Verbindung zur Antenne, oder es gibt Kommunikationsschwierigkei-
ten mit der Antenne. Überprüfen Sie ggf. die Koaxialleitung.
Tuner (FAIL)
Es gibt Probleme mit dem Tunereingang des Steuergerätes. Bitte suchen Sie einen
Fachhändler zur Überprüfung auf.
Button (FAIL)
Es gibt Probleme mit dem Mainboard (Hauptplatin des Steuergerätes. Bitte suchen Sie
einen Fachhändler zur Überprüfung auf.
Satellit wird nicht gefunden (nur beim Shipman ohne Auto Skew)
Sollte die Antenne keinen Satelliten finden, überprüfen Sie die Skeweinstellung des
Satelliten für ihren Standort. Eine Übersicht der Skew Einstellwerte entnehmen Sie
bitte der Tabelle. Die Grundeinstellung des LNBs ist 0 Grad. Sollte diese laut Liste mehr
als 5 Grad abweichen, korrigieren Sie die Gradzahl entsprechend.
Gibt es Verschmutzung auf der Antenne?
Starke Verschmutzung auf dem Gehäuse kann zu Empfangsproblemen führen.
Ist alles richtig angeschlossen und eingeschaltet?
Vergewissern Sie sich, dass der TV und der Receiver richtig angeschlossen und der
Receiver für den Satellitenempfang richtig eingestellt ist. Sind alle Kabel richtig an-
geschlossen oder hat die Verbindungen eine andere Person versehentlich gelockert?
Satelliten Ausleuchtzone
Satelliten sind in festen Positionen über dem Äquator im Orbit positioniert. Um die TV Sig-
nale zu empfangen, muss der Empfangsort innerhalb der Ausleuchtzone liegen. Überprü-
fen Sie an Hand der Grafik, ob sich Ihr Standort in der Ausleuchtzone des Satelliten befin-
det. In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen.
Satellitenfrequenz wurde geändert
Fernsehsender wechseln vereinzelt Ihre Frequenz die mit der Frequenz im Receiver dann
nicht mehr übereinstimmt. Erkundigen Sie sich nach der aktuellen Frequenz des Senders.

13DEUTSCH
4. Aktualisierung der Firmware
Updatevorgang
Von Zeit zu Zeit kommt es vor, dass die Firmware des Steuergerätes aktualisiert werden
muss (z.B. bei einer Frequenzänderung des Satellitenbetreibers oder allgemeine Verbes-
serung des Steuergerätes).
Die aktuelle Firmware finden Sie auf unserer Homepage www.megasat.tv
1. Kopieren Sie die Firmware-Datei auf einen ge-
eigneten USB Stick. Der USB Stick sollte auf
FAT32 formatiert sein und keine anderen Datei-
en beinhalten.
2. Vergewissern Sie sich, dass das Steuergerät am
Hauptschalter ausgeschaltet ist.
3. Stecken Sie den USB Stick mit der neuen Firm-
ware in die USB Buchse an der Vorderseite.
4. Schalten Sie nun das Steuergerät ein. Das Steu-
ergerät bootet und startet den Updatevorgang
automatisch. WICHTIG: Schalten Sie das
Steuergerät während des Updatevorgangs
nicht aus, um evtl. Schäden zu vermeiden!
5. Nach erfolgreichem Update schaltet sich das
Steuergerät aus und startet automatisch neu.
Der Updatevorgang ist nun beendet. Die aktu-
elle Firmware wird kurz nach dem Bootvorgang
im Display angezeigt.

14 DEUTSCH
5. Ausleuchtzone
Hinweis:
In den Randgebieten der Ausleuchtzone
kann es zu Empfangsstörungen kommen.

15DEUTSCH
6. Montageambessungen
20cm
76cm
67cm

16 DEUTSCH
7. Technische Daten
Hinweis:
Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Daten
können jederzeit geändert ohne vorherige Ankündigung werden.
Antennen Typ Off-Set-Spiegel
Anzahl der Teilnehmer 1
LNB Typ Universal LNB
Frequenzband Ku Band
Frequenzbereich 10.7GHz bis 12.75GHz
LNB Verstärkung 33dBi
Empfangsleistung 49dBW
Polarisation Vertikal / Horizontal
Motorsteuerung 2-Achsen DC Motor
Neigungswinkel 15° bis 62°
Suchwinkel 360°
Drehgeschwindigkeit 50° pro Sekunde
Ausrichtungszeit 1- 2 Minuten
Temperaturbereich -25° C bis +70°C
Spannungsversorgung 12V DC @ 5 Ampere
Abmessungen Spiegel 460 x 320mm (B/H)
Abmessungen Antenne 670 x 400mm (Ø/H)
Gewicht Antenne ca. 9 kg / 12 kg
Abmessungen Steuergerät 200 x 45 x 134 mm (B/H/T)
Gewicht Steuergerät ca. 617 g

17DEUTSCH
Konformitätsinformation
Notizen
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein-
stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be-
stimmungen der Richtlinie 2014/30/EU befindet:
Megasat Shipman (Artikel-Nr. 1500051)
Megasat Shipman GPS / Auto Skew (Artikel-Nr. 1500055)
Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:
Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer

Version: 3.4 (November 2017) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Megasat Werke GmbH |Industriestraße 4a |D-97618 Niederlauer |www.megasat.tv |[email protected]

User manual
Shipman / Shipman GPS AutoSkew

Content
02 ENGLISH
1. Introduction
1.1 General Information ....................................................................................................... 03
1.2 Unpacking............................................................................................................................. 03
1.3 Delivery................................................................................................................................... 03
1.4 System Components......................................................................................................04
2. Installation
2.1 Installation ............................................................................................................................ 05
2.2 Gluing instructions.......................................................................................................... 06
2.3 Connecting the components................................................................................... 07
2.4 The Control unit.................................................................................................................08
2.5 Selecting the location ................................................................................................... 09
2.6 Startup and operation................................................................................................... 10
2.7 Skew setting values for European capitals....................................................... 11
3. Troubleshooting ...................................................................................................................... 12
4. Firmware Update..................................................................................................................... 13
4. Footprint ........................................................................................................................................ 14
5. Mounting dimensions......................................................................................................... 15
6. Specications............................................................................................................................. 16
