1. Einführung
1.1 Sicherheitshinweise................................................................................03
1.2 Kurzbeschreibung....................................................................................03
1.3 Lieferumfang...............................................................................................03
1.4 Systemkomponenten............................................................................04
2. Installation
2.1 Installation auf dem Dach................................................................... 05
2.2 Klebeanleitung...........................................................................................06
2.3 Installation im Innenbereich .............................................................07
2.4 Anschluss der Komponenten...........................................................08
3. Steuergerät
2.1 Frontansicht.................................................................................................09
2.2 Rückansicht..................................................................................................09
4. Satellitenübertragung ...............................................................................10
5. Inbetriebnahme und Bedienung....................................................... 11
6. Fehlerbehebung ..............................................................................................12
7. Einstellwerte für den Skew.....................................................................13
8. Ausleuchtzone................................................................................................... 14
9. Montageabmessungen..............................................................................15
10. Aktualisierung der Firmware.............................................................16
11. Technische Daten.........................................................................................17
Inhaltsverzeichnis
02 DEUTSCH

03
1. Einführung
DEUTSCH
1.1 Sicherheitshinweise
1.2 Kurzbeschreibung
1.3 Lieferumfang
Vorsicht: Unsachgemäße Handhabung kann zu schweren Schäden an die-
sem Gerät führen. Die Verantwortlichen können auch für daraus resultierende
weitere Schäden am Gerät verantwortlich gemacht werden.
Hinweis: Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit der
Installation beginnen. Falls Sie schon ähnliche Produkte installiert haben, muss
die Vorgehensweise mit diesem Produkt nicht übereinstimmen.
Dieses Gerät ist eine der innovativsten und technologisch fortschrittlichsten Satelliten-
positionierungsanlagen. Die Antenne verfügt über eine einzigartige Kombination von
modernsten Komponenten. Vollen Komfort bietet die schnelle Satellitensuche und eine
Kompatibilität mit allen digitalen Satellitenreceivern und Fernsehgeräten.
• Antenne (Haupteinheit)
• Steuergerät inkl. Stromkabel
• 1x Antennenanschlusskabel (10 m)
• 1x Antennenanschlusskabel (1 m)
• Montagekleber (optional)
• Netzteil 230V (12V, 5A) (optional)
• Bedienungsanleitung

1.4 Systemkomponenten
1. Einführung
04 DEUTSCH
Antenneneinheit
Die 45cm Hochleistungsantenne und der Elevationswinkel von
15-62° ermöglicht bestmöglichen Empfang in ganz Europa.
Steuergerät
Das Steuergerät dient zur Satellitenauswahl und Steuerung. Es
wird zwischen Antenne und Receiver geschaltet und versorgt
die Antenne mit Strom.
Hinweis:
Der Caravanman Kompakt Twin besitzt zusätzlich einen weiteren Anschluss für
einen zweiten Receiver. Für den korrekten Anschluss der Komponenten beach-
ten Sie bitte das Anschlussdiagramm auf Seite 8.

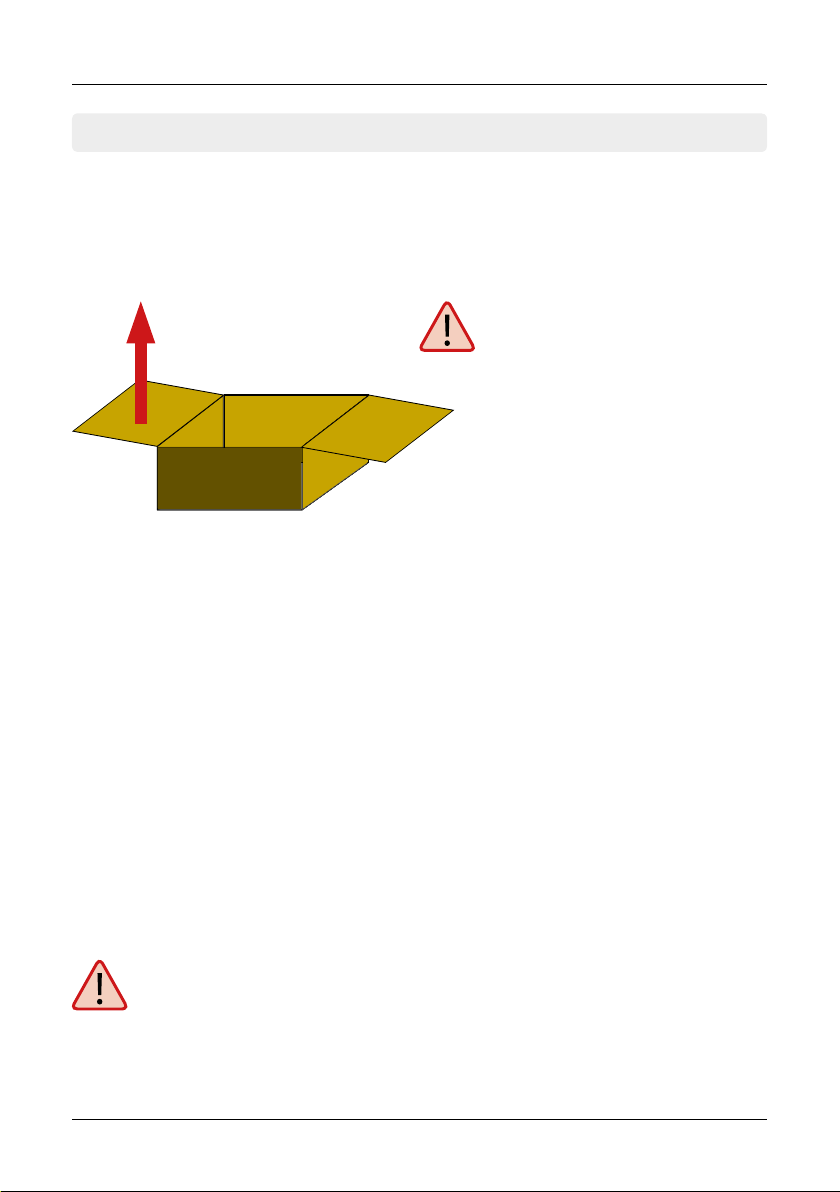

Achtung:
Fassen Sie die Antenne niemals
direkt am Spiegel an, wenn Sie sie
aus dem Karton heben. Heben Sie
die Antenne an der Grundplatte an.
Öffnen Sie den Karton und entnehmen Sie das Steuergerät, die Anschlusskabel und das
Verpackungsmaterial. Heben Sie die Antenne gerade nach oben aus dem Karton. Stellen
Sie die Anlage niemals auf den Kopf!

Allgemeines:
Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im
Freien. Die Umgebungstemperatur zur Montage soll zwischen +5° C und max. +25°C
liegen. Arbeiten Sie nicht direkt in der Sonne. Halten Sie die Arbeitsvorschriften beim
Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygiene.
Vorbereitung:
1. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei
ungenügender oder zweifelhafter Dachstabilität ist ein ca. 2mm starkes Blech mit
ca. 100x100 cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei
Ihrem Fahrzeughersteller.
2. Prüfen Sie, ob alle Teile vorhanden sind.
3. Setzen Sie die Antenne auf den späteren
Montageplatz und richten Sie sie so aus,
dass der Spiegel und die LNB-Einheit in
Richtung Heck des Fahrzeuges zeigen.
Achten Sie darauf, dass die Montageflä-
che eben ist und keine Dachaufbauten
im Weg sind. Beachten Sie unbedingt

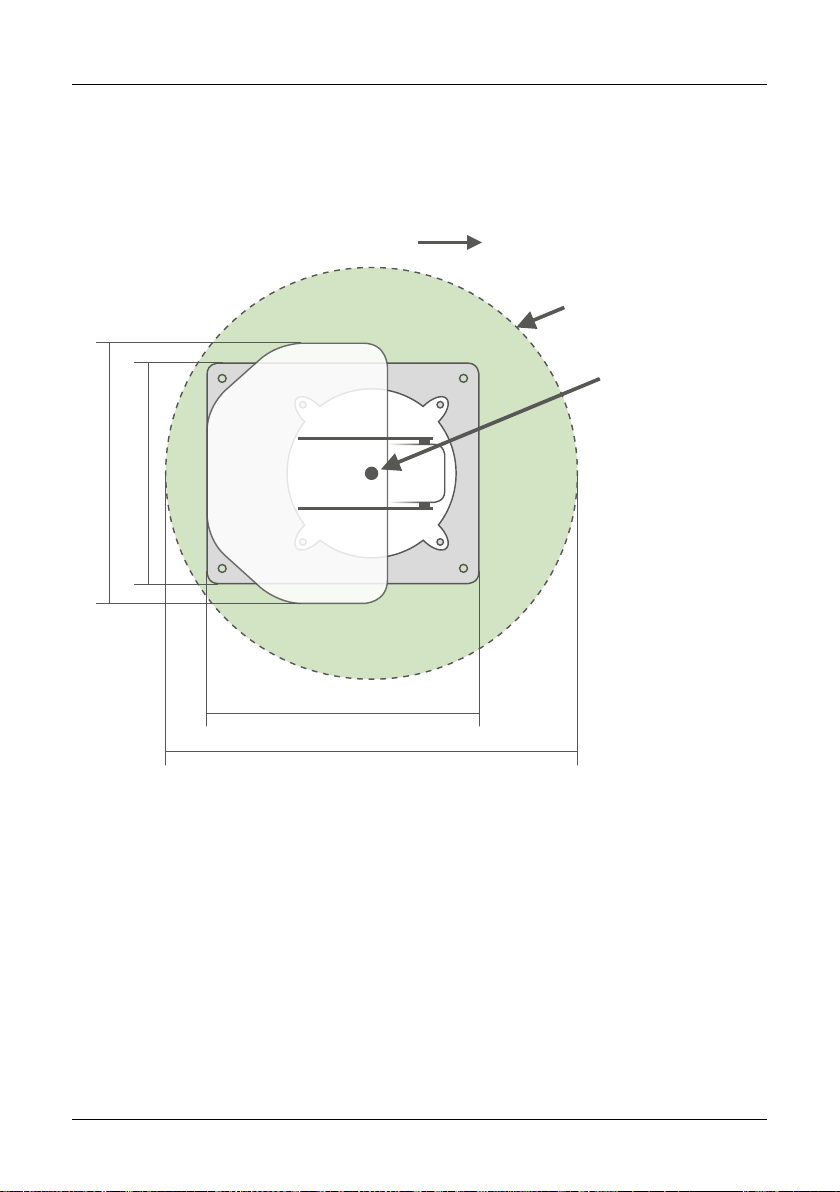

die Montageabmessungen auf Seite 15.
Der mindeste Abstand zu einer Klima-
anlage sollte 30cm betragen.
4. Säubern Sie die Montagefläche mit
einem geeigneten Reiniger und
einem Vliestuch um Schmutz und
Unreinheiten zu entfernen. Zeichnen
Sie anschließend den Antennenfuß mit
einem Stift an.
2.1 Installation auf dem Dach
2. Installation
05DEUTSCH
Achtung: Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeug-
höhe entsprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen
Punkte der Montageanweisung!
Grundsätzlich empfehlen wir den Einbau durch Ihren Fachhändler oder eine Fachwerk-
statt vornehmen zu lassen!

2. Installation
06 DEUTSCH
1. Bereiten Sie den Kleber für die Montage vor.
2. Tragen Sie nun den Kleber auf die Unterseite des Antennen-
fußes in Schlangenlinien auf, damit der Kleber bis ins Innere
gut aushärten kann.
3. Setzen Sie nun sofort (innerhalb von 5 Minuten nach Kleberauftrag) die Antenne
auf das angezeichnete Feld. Drücken Sie den Fuß leicht und gleichmäßig an und
fixieren Sie die Antenne, damit sie nicht verrutscht, z.B. durch ein Klebeband. Es
müssen sich nach dem Andrücken noch mindestens 2mm Kleber zwischen Anten-
nenfuß und Oberfläche befinden. Der Kleber ist nach max. 48 Stunden bei +18°C und
einer relativen Luftfeuchte von 50% ausgehärtet. Sollte während der Montagezeit eine
geringe Luftfeuchtigkeit herrschen, sprühen Sie nach dem Verkleben in der Umge-
bung der Antenne immer wieder etwas Wasser in die Luft.
4. Entfernen Sie die evtl. ausgetretene Klebemasse sofort mit einer Spachtel o. ä. und
säubern Sie die verunreinigten Flächen mit dem Reiniger und einem Vliestuch.
5. Zur Sicherheit können Sie den Antennenfuß zusätzlich befestigen. Dazu bohren Sie
durch die vorhandenen Löcher im Antennenfuß in das Dach Ihres Fahrzeuges und
fixieren es durch eine Schraube mit Kontermutter. Damit der frisch verklebte Fuß nicht
verrutscht, warten Sie mit dieser Arbeit bis der Kleber ausgehärtet ist.
6. Nach der kompletten Montage und Aushärtung des Klebers, kann eine Silikonfuge um
den Antennenfuß gezogen werden.
5. Rauen Sie die gezeichnete Fläche mit Schleifpapier (120er Körnung) leicht an und
säubern Sie die Fläche erneut mit dem Reiniger (ACHTUNG: Flächen anschließend
nicht mehr berühren) und lassen Sie den Reiniger ca. 10 Minuten ablüften.
2.2 Klebeanleitung

07DEUTSCH
2. Installation
1. Das Koaxialkabel wird im Inneren des Fahrzeuges verlegt.
2. Vergewissern Sie sich bei der Wahl des Standortes für das Steuergerät und den
Sat-Receiver, dass beide Geräte an einem trockenen und geschützten Ort stehen.
3. Das Steuergerät und den Sat-Receiver nicht in die Nähe von Wärmequellen stellen
und für ausreichend Belüftung sorgen.
4. Im Folgenden werden die grundlegenden Anschlussmöglichkeiten für die Antennen-
anlage gezeigt:
• Verbinden Sie die Stromversorgung (rot-schwarzes Kabel) für das Steuergerät mit
Ihrer Batterie des Fahrzeuges über eine Sicherung (7 Ampere), um einen Kabel-
brand bei Kurzschluss zu vermeiden. Das gelbe Kabel wird an dem Zündungsplus
des Fahrzeuges angeschlossen und ebenfalls mit einer Sicherung von 7 Ampere
abgesichert (Dieses Kabel muss nur angeschlossen werden, wenn die Antenne au-
tomatisch bei Motorstart einfahren soll.). Das übrig bleibende schwarze Kabel wird
an den dazugehörigen Minuspol der Zündungsanlage (Masse) angeschlossen.
• Verbinden Sie das Kabel, das von der Antenne kommt, mit dem Steuergerät:
- 10m Koaxialkabel mit F-Stecker in„ANTENNA“
• Verbinden Sie das Steuergerät mit dem Sat-Receiver:
- 1m Koaxialkabel mit F-Stecker von„RECEIVER“ zum Sat-Receiver
2.3 Installation im Innenbereich
Hinweis:
Beim Caravanman Kompakt Twin schließen Sie ein zweites Koaxialkabel von der
Antenne direkt an den zweiten Sat-Receiver an.

08 DEUTSCH
2. Installation

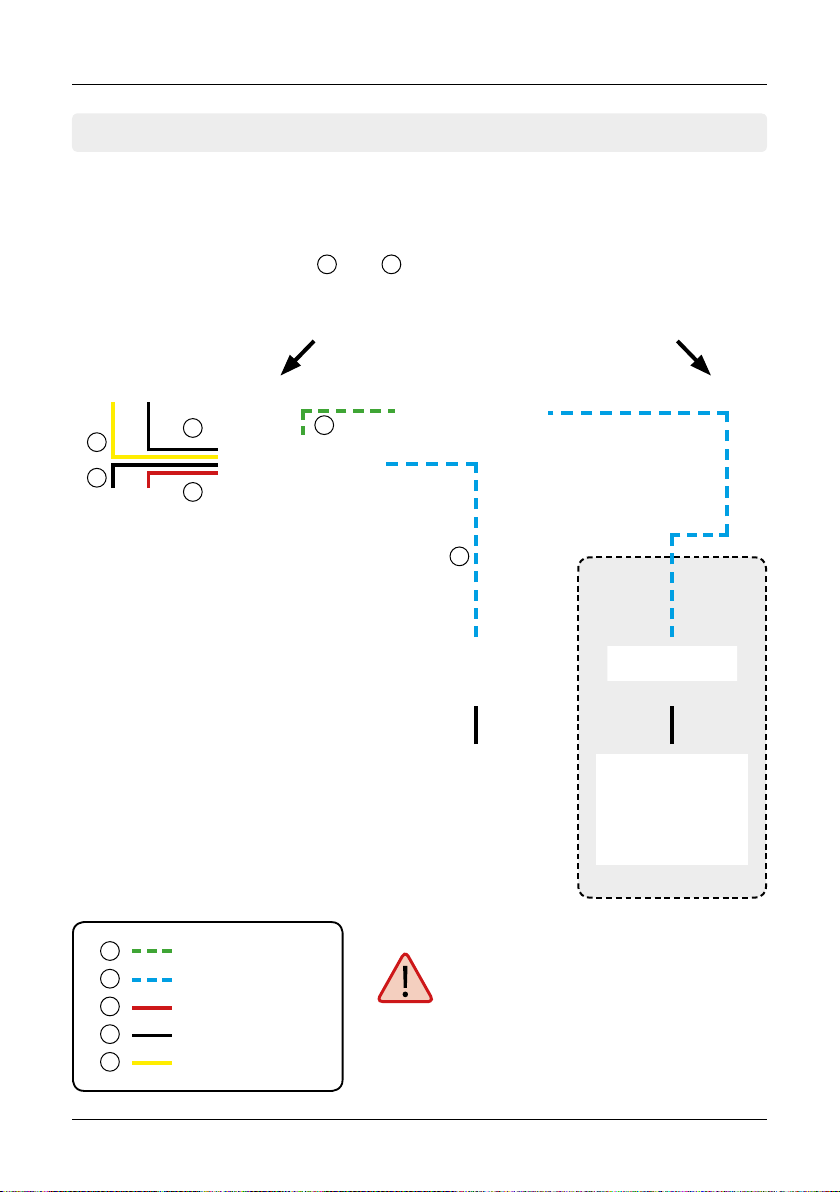

2.4 Anschluss der Komponenten
Steuergerät
(+)(-)
Zündungsplus
Stromversorgung
Der Caravanman Kompakt fährt automatisch in den eingefahrenen Zustand, sobald der
Zündschlüssel gedreht wird. Diese Funktion steht nur zur Verfügung, wenn das Steuer-
gerät eingeschaltet und Kabel und angeklemmt sind. Sobald die Antenne einge-
fahren ist, leuchten am Steuergerät die LEDs der Satelliten nacheinander auf.
DC 12V über Batterie (Pluspol Dau-
erversorgung ROT) oder optionales
230V / 12V DC Netzteil (Keine Lade-
geräte). Achten Sie darauf, dass eine
Stromstärke von mind. 5 Ampere ge-
währleistet ist.
Receiver
Fernseher
(+) (-)
Hinweis
Während des Ausrichtungsvorgan-
ges dürfen keine Ladegeräte an der
Batterie angeschlossen sein!
1
Koaxialkabel 10m
Pluspol
Koaxialkabel 1m
Minuspol
Zündungsplus
1
2
3
4
5
2
3
4
4
4
5
5
Zweiter Anschluss
nur bei Caravanman
Kompakt Twin
Receiver
Fernseher
Nicht im
Lieferumfang
enthalten!
F-Anschluss OHNE
Markierung
F-Anschluss MIT
Markierung
Achtung:
Schließen Sie das Gerät immer über eine
mit 7 Ampere abgesicherte, und mind.
2,5 mm² starke Leitung an (niemals
direkt an die Batterie des Fahrzeuges).

USB Anschluss zur
Aktualisierung der Firmware
Hauptschalter Display Satellitenauswahl (hoch / runter) Bestätigung
Grundposition
(Antenne einfahren)
LED Anzeigen
(PWR = Power)
(SEARCH = Suche)
(STOW = Keine Funktion)
(ERR = Fehlfunktion)
09DEUTSCH
3. Das Steuergerät
3.1 Frontansicht
3.2 Rückansicht
Achtung:
Schließen Sie das Gerät immer über eine mit 7 Ampere abgesicherte,
und mind. 2,5 mm² starke Leitung an (niemals direkt an die Auto Batterie).
Anschluss
zur Antenne
Anschluss
zum Receiver Anschluss Service Stromversorgung 12V / 24V

10 DEUTSCH
4. Satellitenübertragung
Gutes Empfangssignal Schlechtes Empfangssignal
Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus,
der sich in ca. 35.000km Höhe über der Erde befindet. Mit einer Empfangsstation wie die
Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen
und verarbeitet. Das System erfordert eine klare Sicht auf den Satelliten, um den Signa-
lempfang maximal auszunutzen.
Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten
befinden, führen zu einem Verlust des Signals. Starker Regen, Wolken, Schnee oder Eis
kann die Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere
Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet
(das Bild wird einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder
einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt.

11DEUTSCH
5. Inbetriebnahme und Bedienung
1. Schalten Sie das Steuergerät am Hauptschalter ein. Die grüne LED-Anzeige (PWR) am
Steuergerät leuchtet auf - der Bootvorgang startet.
2. Nach dem Bootvorgang werden die vorinstallierten Satelliten im Display angezeigt.
Wählen Sie innerhalb von 2 Sekunden den gewünschten Satelliten mit den Satel-
litenauswahltasten (hoch/runter).
3. Das Steuergerät prüft nun, ob alle Komponenten
verbunden sind und das System betriebsbereit
ist. Sollte das Steuergerät einen Fehler finden,

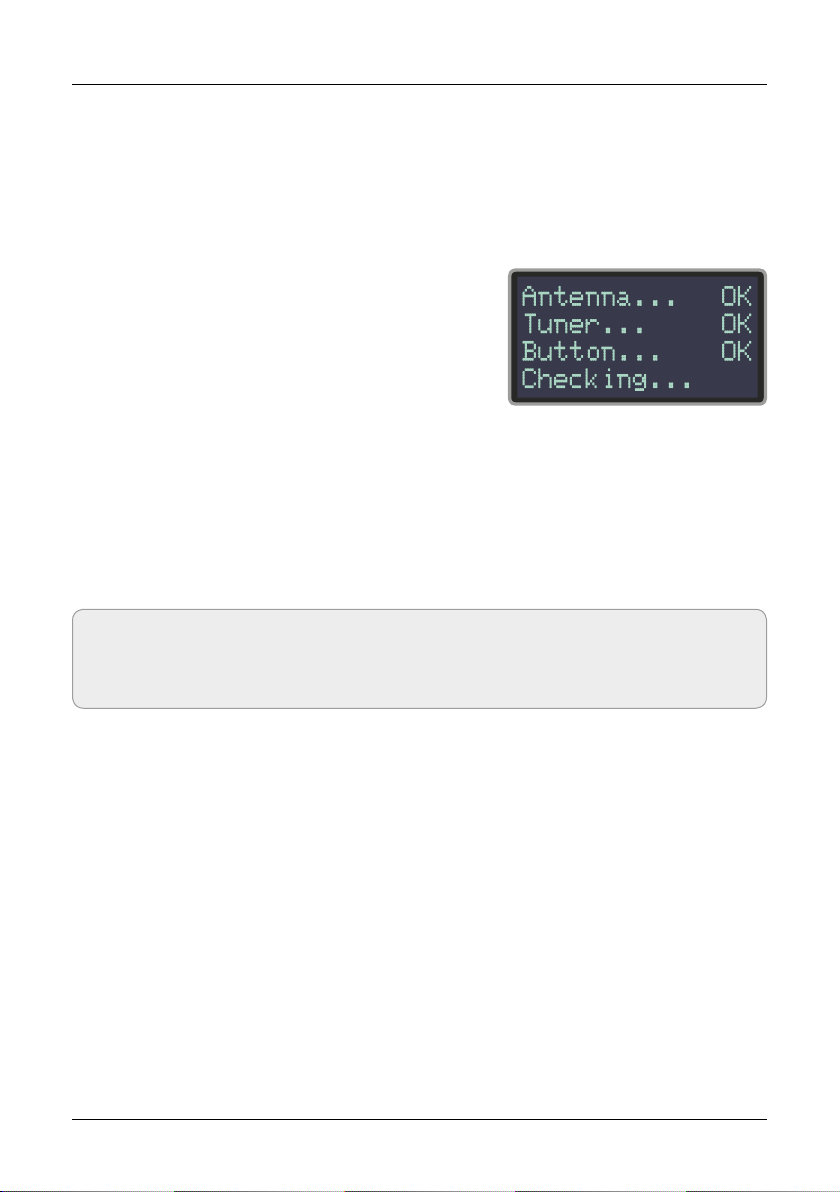

erscheint im Display „FAIL“ hinter dem jeweiligen
Punkt und die rote LED-Anzeige (ERR) leuchtet
durchgehend. Ist alles mit OK bestätigt startet nun
der Suchvorgang. Während dem Suchvorgang
blinkt die gelbe LED-Anzeige (SEARCH).
4. Nach erfolgreicher Suche zeigt das Steuergerät die Satellitenliste im Display, die gelbe
LED-Anzeige erlischt und das Display wird abgedunkelt.
5. Wenn Sie die Antenne wieder einfahren möchten, schalten Sie das Steuergerät ein-
und drücken die STOW Taste.
Hinweis:
Um den Satelliten zu wechseln, können Sie mit den Satellitenauswahltasten (hoch/
runter) einen beliebigen wählen. Das Steuergerät beginnt erneut die Suche.

12 DEUTSCH
6. Fehlerbehebung
Kein Satellitensignal
Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelli-
ten befinden, führen zu einem Verlust des Signals.
Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird das
laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. verschwin-
den). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermöglichen,
wird das TV Bild wieder hergestellt.
Display Anzeigen am Steuergerät
Antenna (FAIL)
Es besteht keine Verbindung zur Antenne, oder es gibt Kommunikationsschwierig-
keiten mit der Antenne. Überprüfen Sie ggf. die Koaxialleitung.
Tuner (FAIL)
Es gibt Probleme mit dem Tunereingang des Steuergerätes. Bitte suchen Sie einen
Fachhändler zur Überprüfung auf.
Button (FAIL)
Es gibt Probleme mit dem Mainboard (Hauptplatin des Steuergerätes. Bitte suchen
Sie einen Fachhändler zur Überprüfung auf.
Gibt es Verschmutzung auf der Antenne?
Starke Verschmutzung auf dem Spiegel kann zu Empfangsproblemen führen.
Ist alles richtig angeschlossen und eingeschaltet?
Vergewissern Sie sich, dass der TV und der Receiver richtig angeschlossen und der
Receiver für den Satellitenempfang richtig eingestellt ist. Sind alle Kabel richtig an-
geschlossen oder hat die Verbindungen eine andere Person versehentlich gelockert?
Satelliten Ausleuchtzone
Satelliten sind in festen Positionen über dem Äquator im Orbit positioniert. Um die TV
Signale zu empfangen, muss der Empfangsort innerhalb der Ausleuchtzone liegen.
Überprüfen Sie an Hand der Grafik, ob sich Ihr Standort in der Ausleuchtzone des
Satelliten befindet. In den Randgebieten der Ausleuchtzone kann es zu Empfangsstö-
rungen kommen.
Satellitenfrequenz wurde geändert
Fernsehsender wechseln vereinzelt Ihre Frequenz die mit der Frequenz im Receiver
dann nicht mehr übereinstimmt. Erkundigen Sie sich nach der aktuellen Frequenz des
Senders.

13DEUTSCH
7. Einstellwerte für den Skew
0°
-90°+90°
Skew Einstellungswerte für europäische Hauptstädte
Signale in vertikaler (rot) und horizontaler (blau)
Linie haben einen Versatz von genau 90º zuei-
nander. Durch die unterschiedliche Position der
Satelliten, abhängig von Ihrem Standort, ist es
möglich, dass die Signale nicht genau vertikal
und horizontal auf das LNB treffen. Um dieses
anzupassen, müssen Sie das LNB in die richtige
Lage zu dem ausgesendeten Signal bringen.
Diese Anpassung am LNB wird als „Skew Ein-
stellung“ bezeichnet. Die folgende Abbildung
zeigt Ihnen die optimale Einstellung des LNBs.
Je genauer die Übereinstimmung, desto besser
der Empfang.
schlechter
Empfang
guter
Empfang
bester
Empfang
LNB Position
Satellitensignal
Land Stadt Astra 2 Astra 3 Astra 1 Hotbird Astra 4 Thor Hispasat Eutelsat 5
Bulgarien Sofia +1.7 +6.8 +11.4 +11.0 +19.0 +24.0 +41.0 +27.2
Dänemark Kopenhagen -3.4 -0.4 +2.5 -0.3 +5.3 +9.1 +24.8 +11.6
Finnland Helsinki +5.2 +7.9 +10.3 +6.8 +11.2 +14.2 +25.2 +16.0
Frankreich Paris -13.9 -10.5 -7.2 -9.2 -2.2 +2.9 +25.0 +6.3
Deutschland Berlin -4.1 -0.7 +2.6 +0.3 +6.6 +10.8 +27.8 +13.5
England London -13.7 -10.7 -7.8 -10.3 -4.0 +0.6 +21.6 +3.9
Griechenland Athen +1.3 +7.3 +12.7 +13.4 +22.5 +28.1 +45.9 +31.6
Ungarn Budapest -1.3 +3.0 +6.9 +5.6 +12.8 +17.5 +34.7 +20.5
Italien Rom -9.8 -5.0 -0.4 -0.6 +8.5 +14.6 +37.0 +18.5
Polen Warschau +1.5 +5.1 +8.4 +6.1 +12.2 +16.2 +31.0 +18.8
Portugal Lissabon -30.2 -27.0 -23.7 -25.3 -16.8 -10.1 +23.9 -5.1
Spanien Madrid -24.8 -21.2 -17.6 -18.7 -9.9 -3.2 +27.5 +1.5
Belgien Brüssel -11.2 -7.9 -4.8 -7.0 -0.3 +4.4 +24.7 +9.3
Schweden Stockholm +1.1 +3.8 +6.4 +3.0 +7.8 +11.0 +23.8 +13.0
Schweiz Bern -11.3 -7.5 -3.8 -5.2 +2.4 +7.8 +29.5 +11.4
Österreich Wien -3.4 +0.7 +4.5 +3.0 +10.2 +15.0 +32.9 +18.0

14 DEUTSCH
8. Ausleuchtzone
Hinweis:
In den Randgebieten der Ausleuchtzone
kann es zu Empfangsstörungen kommen.

15DEUTSCH
9. Montageabmessungen
Fahrtrichtung
73cm
48cm
Max. Schwenkbereich
39cm 46cm
Drehpunkt

16 DEUTSCH
10. Aktualisierung der Firmware
Updatevorgang
Von Zeit zu Zeit kommt es vor, dass die Firmware des Steuergerätes aktualisiert werden
muss (z.B. bei einer Frequenzänderung des Satellitenbetreibers oder allgemeine Verbes-
serung des Steuergerätes).
Die aktuelle Firmware finden Sie auf unserer Homepage www.megasat.tv
1. Kopieren Sie die Firmware-Datei auf einen ge-
eigneten USB Stick. Der USB Stick sollte auf
FAT32 formatiert sein und keine anderen Datei-
en beinhalten.
2. Vergewissern Sie sich, dass das Steuergerät am
Hauptschalter ausgeschaltet ist.
3. Stecken Sie den USB Stick mit der neuen Firm-
ware in die USB Buchse an der Vorderseite.
4. Schalten Sie nun das Steuergerät ein. Das Steu-
ergerät bootet und startet den Updatevorgang
automatisch. WICHTIG: Schalten Sie das
Steuergerät während dem Updatevorgang
nicht aus, um evtl. Schäden zu vermeiden!
5. Nach erfolgreichem Update schaltet sich das
Steuergerät aus und startet automatisch neu.
Der Updatevorgang ist nun beendet. Die aktu-
elle Firmware wird kurz nach dem Bootvorgang
im Display angezeigt.

17DEUTSCH
11. Technische Daten
Auszug aus der Konformitätserklärung
Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein-
stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be-
stimmungen der Richtlinie EC EMC Directive 2004/108/EC befindet:
Megasat Caravanman Kompakt (Artikel-Nr. 1500144)
Megasat Caravanman Kompakt Twin (Artikel-Nr. 1500145)
Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:
Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer
Hinweis:
Gewicht und Abmessungen sind nicht die absolut exakten Werte.Technische Daten
können ohne vorherige Ankündigung jederzeit geändert werden.
Antennen Typ Off-Set-Spiegel
Anzahl der Teilnehmer 1 (Caravanman Kompakt)
2 (Caravanman Kompakt Twin)
LNB Typ Universal Twin LNB
Frequenzband Ku Band
Frequenzbereich 10.7GHz bis 12.75GHz
LNB Verstärkung 33dBi
Empfangsleistung 49dBW
Polarisation V/H
Motorsteuerung 2-Achsen DC Motor
Neigungswinkel 15° bis 62°
Suchwinkel 360°
Ausrichtungszeit 1- 2min.
Temperaturbereich -25° C bis +70° C
Spannungsversorgung 12V DC @ 5Ampere
Gewicht 7kg
Abmessungen Spiegel 460 x 320mm (B/H)
Abmessungen Antenne 460 x 480 x 160mm (L/B/H)
Abmessungen Steuergerät 200 x 45 x 134 mm (B/H/T)
Voreingestellte Satelliten Astra 2 (28,2° Ost), Astra 3 (23,5° Ost),
Astra 1 (19,2° Ost), Hotbird (13,0° Ost)
Eutelsat 9A (9,0° Ost), Astra 4 (4,8° Ost)
Thor (0,8° West), Eutelsat (5,0° West)
Hispasat (30° West), Türksat (42,0° Ost)

Version: 2.1 (Mai 2016) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Megasat Werke GmbH |Industriestraße 4a |D-97618 Niederlauer |www.megasat.tv |[email protected]

user manual
Caravanman Kompakt

1. Introduction
1.1 Safety information ...................................................................................03
1.2 Short discription........................................................................................03
1.3 Delivery........................................................................................................... 03
1.4 System components.............................................................................. 04
2. Installation
2.1 Installation on the roof..........................................................................05
2.2 Gluing instructions.................................................................................. 06
2.3 Indoor installation....................................................................................07
2.4 Connecting the components...........................................................08
3. Control unit
2.1 Front view ..................................................................................................... 09
2.2 Rear view .......................................................................................................09
4. Satellite transmission..................................................................................10
5. Startup and operation................................................................................11
6. Troubleshooting ..............................................................................................12
7. Settings for the skew...................................................................................13
8. Foot print ...............................................................................................................14
9. Mounting Dimensions................................................................................15
10. Firmware Update ......................................................................................... 16
11. Specications..................................................................................................17
Content
02 ENGLISH
