Megasat Caravanman 65 Premium V2 User manual

Bedienungsanleitung
Caravanman 65/85 Premium V2
Caravanman 65/85 Professional GPS V2

Inhaltsverzeichnis
02 DEUTSCH
1. Einführung
1.1 Allgemeine Informationen.................................................................. 03
1.2 Sicherheitshinweise................................................................................. 03
1.3 Lieferumfang ............................................................................................... 03
2. Steuergerät und Bedienteil
2.1 Steuergerät Vorderseite......................................................................... 04
2.1 Steuergerät Rückseite............................................................................. 04
2.3 Bedienteil........................................................................................................ 05
3. Montage und Installation
3.1 Montage auf dem Dach des Fahrzeugs...................................... 06
3.2 Klebeanleitung............................................................................................ 07
3.3 Montage der Dachdurchführung ................................................... 08
3.4 Anschluss der Verbindungskabel.................................................... 09
4. Vorbereitungen der Inbetriebnahme
4.1 Wahl des Standorts................................................................................... 10
4.2 Manuelle Skew-Einstellung................................................................. 10
5. Inbetriebnahme
5.1 Das System in Betrieb nehmen........................................................ 12
5.2 Einen anderen Satelliten wählen..................................................... 12
5.3 Das System ausschalten........................................................................ 12
6. Empfangsreichweite ..................................................................................... 13
7. Steuergung über die App
7.1 Installation der App auf dem Mobilgerät................................... 14
7.2 Verbindung mit dem Steuergerät................................................... 14
7.3 Erklärung der App..................................................................................... 15
8. Fehlerbehebung............................................................................................... 18
9. Firmware-Update

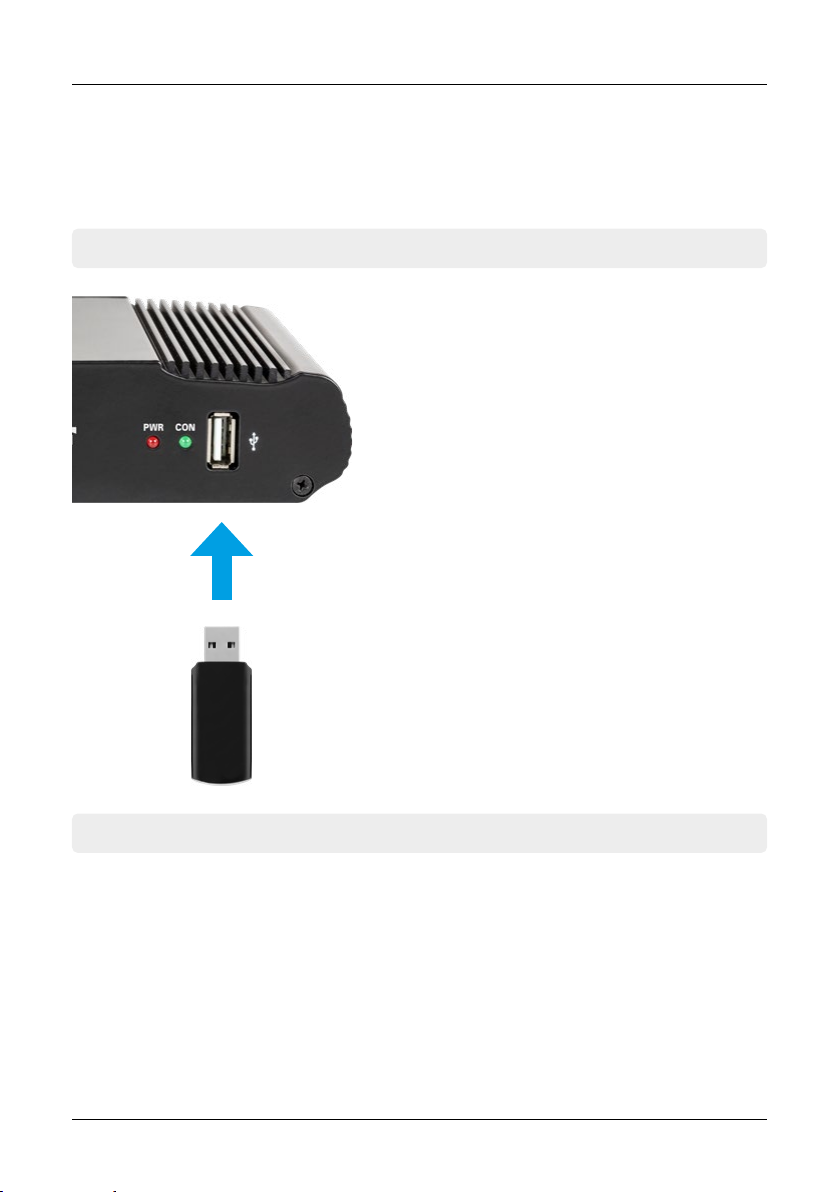

9.1 Update über einen USB-Stick.............................................................20
9.2 Update über das Smartphone oder Tablet ............................... 20
10. Technische Daten.......................................................................................... 21
11. Abmessungen
11.1 Caravanman 65........................................................................................ 22
11.2 Caravanman 85........................................................................................ 23

03
1. Einführung
DEUTSCH
1.1 Allgemeine Informationen
1.2 Sicherheitshinweise
1.3 Lieferumfang
Vorsicht: Unsachgemäße Handhabung kann zu schweren Schäden an die-
sem Gerät führen. Die Verantwortlichen können auch für daraus resultierende
weitere Schäden am Gerät verantwortlich gemacht werden.
Hinweis: Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit der
Installation beginnen. Falls Sie schon ähnliche Produkte installiert haben, muss
die Vorgehensweise mit diesem Produkt nicht übereinstimmen.
• Öffnen Sie nicht die Abdeckung der Antenne. Durch das Öffnen des Gehäuses erlischt der
Garantieanspruch. Im Falle einer Reparatur wenden Sie sich bitte an Ihren Fachhändler.
• Die Installation des Systems sollte von einem autorisierten Fachhändler durchgeführt
werden. Durch die Installation von nicht qualifizierten Personen können Schäden an
der Antenne oder am Fahrzeug entstehen.
• Bei der Installation sollten Sie das Motorsteuerkabel auch am Zündungsplus des Fahr-
zeugs anschließen. Wenn der Motor des Fahrzeugs gestartet wird, wird das System
automatisch die Antenne einfahren und anschließend ausschalten. Überprüfen Sie
dennoch vor jeder Fahrt, ob die Antenne eingefahren ist!
• Dieses System ist nicht für den Einsatz während der Fahrt des Fahrzeugs geeignet.
Die Verwendung während der Fahrt kann zu Schäden am Fahrzeug führen und die
Sicherheit gefährden.
• Achten Sie bei der Montage des Steuergerätes darauf, dass keine Stauwärme entsteht.
Die Luft um das Gehäuse muss immer zirkulieren können.
• Wenn die Antenne mit Schnee oder Eis bedeckt ist, darf das System nicht betrieben
werden. Es kann sonst zu dauerhaften Schäden am System führen.
• Die Antenneneinheit, die auf dem Fahrzeug montiert ist, erhöht die Gesamthöhe des
Fahrzeugs. Achten Sie immer auf die Gesamthöhe, wenn Sie eine Brücke, bewaldete
Straße, usw. durchfahren.
• Antenneneinheit inkl. Spiegel
• Steuergerät
• Bedienteil
• Auflagefuß
• Dachdurchführung
• 2,5m Motorsteuerkabel
• 2,5m RG6-U-6 LNB-Kabel
• Bedienungsanleitung

2. Steuergerät und Bedienteil
04 DEUTSCH
1. I/O: Hauptschalter zur Stromversorgung.
2. : Standby-Taste und Taste zur Verbindung mit einem Mobilgerät via Bluetooth®.
3. SAT: LED blinkt langsam bei Satellitensuche, blinkt schnell bei Feinjustierung.
4. PWR: LED leuchtet, wenn das Steuergerät betriebsbereit ist.
5. CON: LED leuchtet, wenn eine Verbindung zum Satelliten besteht.
6. USB: USB-Anschluss für zukünftige Firmware-Updates.
1. ANTENNA INPUT: LNB-Eingang für das LNB-Kabel von der Antenne.
2. LOOP OUT: LNB-Ausgang zum Sat-Receiver bzw. TV mit integriertem Receiver.
3. Bluetooth®-Empfänger zur Verbindung mit einem Mobilgerät.
4. CONTROL PANEL: Anschluss für das Bedienteil.
5. MOTOR CONTROL: Anschluss für das Steuerkabel zur Antenne.
6. +12...24 VDC: Anschluss zur Stromversorgung (12~24 Volt DC).
1
1
432
4
3
5
5
6
6
2
2.1 Steuergerät Vorderseite
2.2 Steuergerät Rückseite

2. Steuergerät und Bedienteil
05DEUTSCH

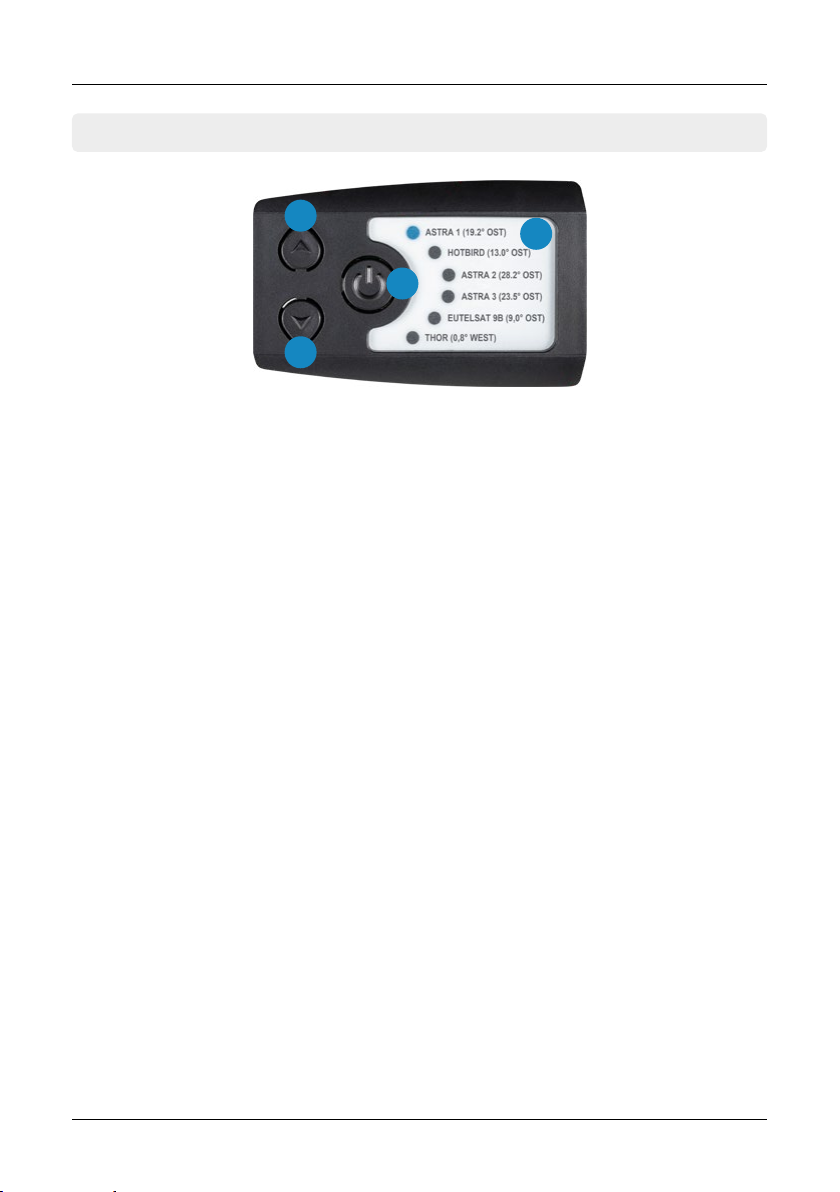

1. p: Wechselt aufwärts zu einem Satelliten.
2. q: Wechselt abwärts zu einem Satelliten.
3. I/O: Schaltet das Steuergerät in Standby und fährt die Antenne ein.
4. Satellitenliste: Zeigt den aktuell gewählten Satelliten.
1
2
3
4
2.3 Bedienteil

3. Montage und Installation
06 DEUTSCH
1. Sorgen Sie für einen geeigneten Arbeitsplatz. Eine Garage oder Halle ist besser als ein
Platz im Freien. Die Umgebungstemperatur zur Montage muss zwischen +5°C und
max. +25°C liegen. Arbeiten Sie nicht direkt in der Sonne. Halten Sie die Arbeitsvor-
schriften beim Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige
Arbeitshygiene.
2. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei
ungenügender oder zweifelhafter Dachstabilität ist ein ca. 2mm starkes Blech mit ca.
100x 100cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei
Ihrem Fahrzeughersteller.
3. Prüfen Sie, ob alle Teile vorhanden sind.
4. Setzen Sie die Antenne auf den späteren Montageplatz und richten Sie sie so aus, dass
der Spiegel und die LNB-Einheit in Richtung Heck des Fahrzeuges zeigen. Achten Sie
darauf, dass die Montagefläche eben ist und keine Dachaufbauten im Weg sind. Der
Mindestabstand zu einer Klimaanlage sollte 30cm betragen.

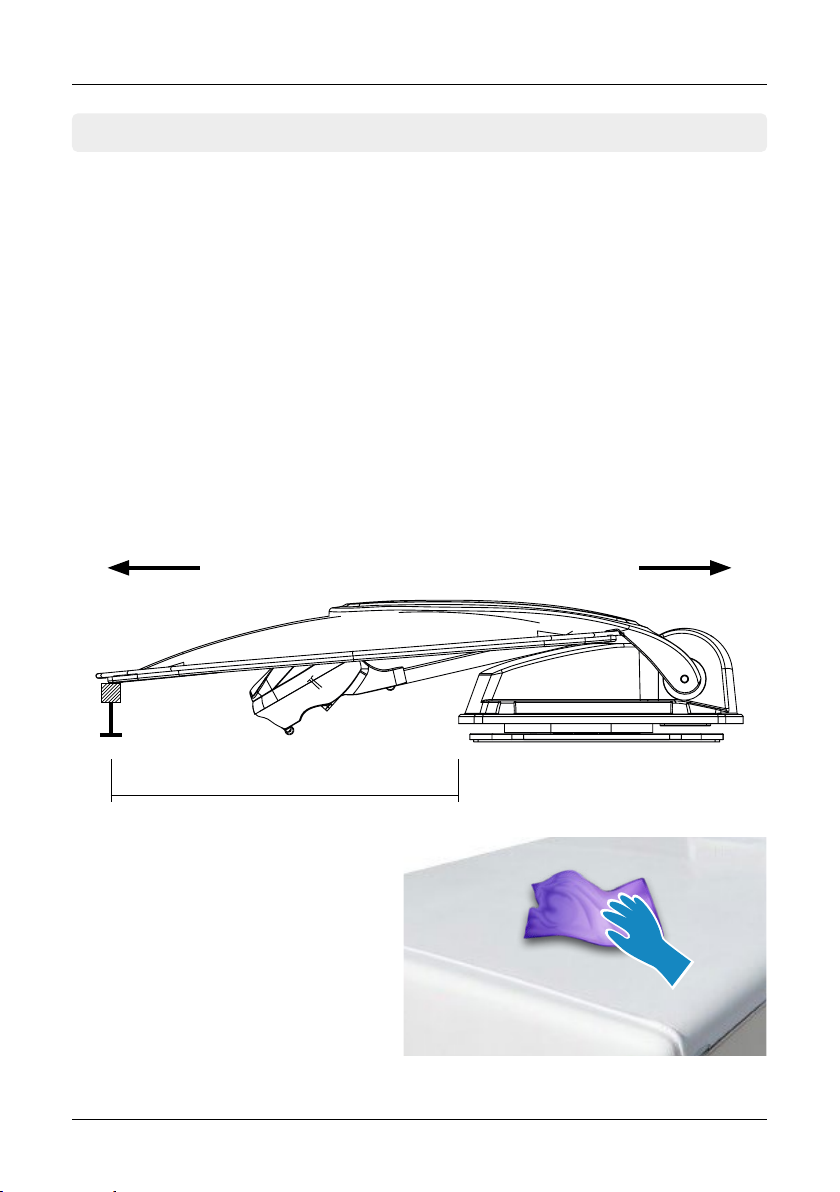

5. Säubern Sie die Montagefläche mit
einem geeigneten Reiniger und
einem Vliestuch um Schmutz und
Unreinheiten zu entfernen.
Auflage-Fuß
Caravanman 65: 45cm
Caravanman 85: 60cm
FahrzeugfrontFahrzeugheck
3.1 Montage auf dem Dach des Fahrzeugs

07DEUTSCH
3. Montage und Installation
6. Zeichnen Sie anschließend den
Antennenfuß (Montageplatte) mit
einem Stift an.
7. Rauen Sie die gezeichnete Fläche mit
Schleifpapier (120er Körnung) leicht
an und säubern Sie die Fläche erneut
mit dem Reiniger und lassen Sie den
Reiniger ca. 10 Minuten ablüften.
ACHTUNG: Flächen anschließend
nicht mehr berühren!
1. Bereiten Sie den Kleber für die Mon-
tage vor.
2. Tragen Sie nun den Kleber auf die
angezeichnete Fläche des Daches in
Schlangenlinien auf, damit der Kleber
auf der ganzen Fläche gleichmäßig
aushärten kann.
3. Setzen Sie nun sofort (innerhalb von
5 Minuten nach Kleberauftrag) die
Antenne auf das angezeichnete Feld. Drücken Sie den Fuß leicht und gleichmäßig an
und fixieren Sie die Antenne, damit sie nicht verrutscht, z.B. durch ein Klebeband. Es
müssen sich nach dem Andrücken noch mindestens 2mm Kleber zwischen Anten-
nenfuß und Oberfläche befinden. Der Kleber ist nach max. 48 Stunden bei +18°C und
einer relativen Luftfeuchte von 50% ausgehärtet. Sollte während der Montagezeit eine
geringere Luftfeuchtigkeit herrschen, sprühen Sie nach dem Verkleben in der Umge-
bung der Antenne immer wieder etwas Wasser in die Luft.
4. Entfernen Sie die evtl. ausgetretene Klebemasse sofort mit einer Spachtel o. ä. und säu-
bern Sie die verunreinigten Flächen mit dem Reiniger und einem Vliestuch.
5. Zur Sicherheit können Sie den Antennenfuß zusätzlich befestigen. Dazu bohren Sie
durch die vorhandenen Löcher im Antennenfuß in das Dach Ihres Fahrzeuges und
fixieren es durch eine Schraube mit Kontermutter. Damit der frisch verklebte Fuß nicht
verrutscht, warten Sie mit dieser Arbeit bis der Kleber ausgehärtet ist.
6. Nach der kompletten Montage und Aushärtung des Klebers, kann eine Silikonfuge um
den Antennenfuß gezogen werden.
3.2 Klebeanleitung

08 DEUTSCH
3. Montage und Installation

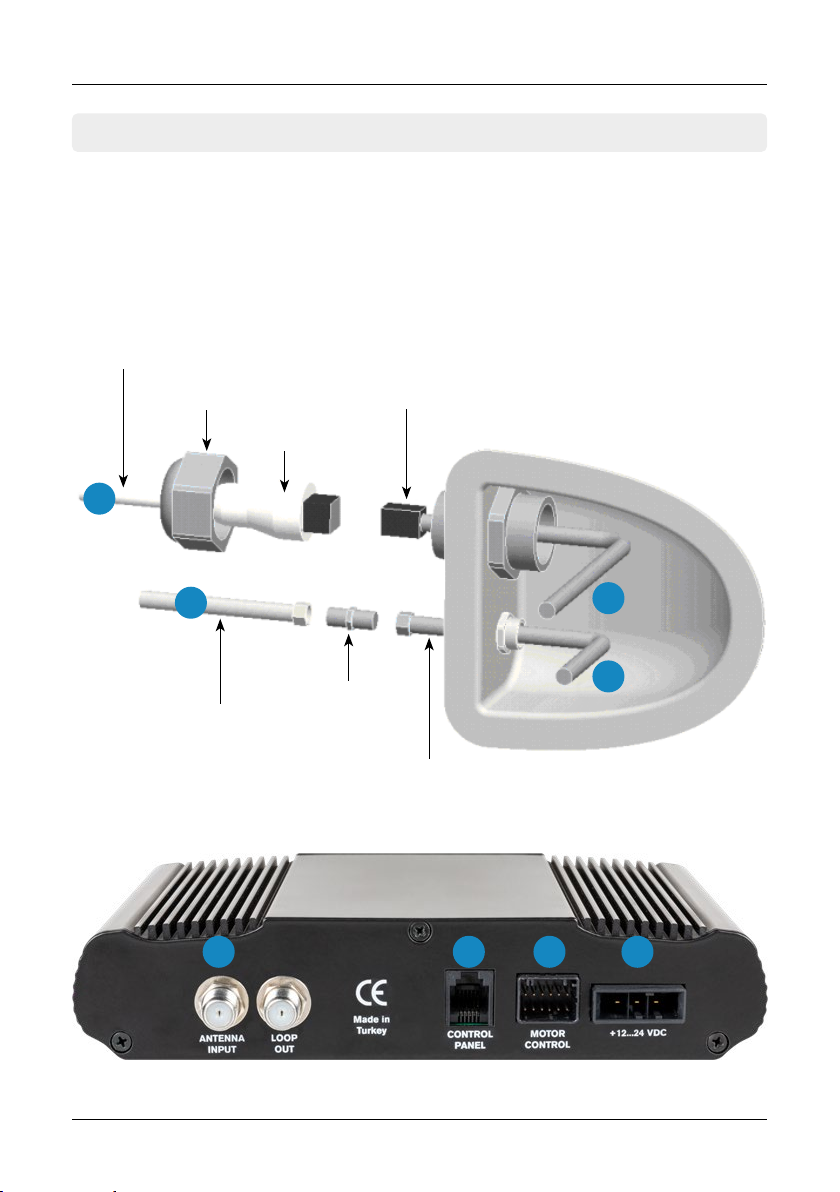

Falls keine Dachdurchführung vorhanden ist, die genutzt werden kann, suchen Sie eine
geeignete Stelle (am besten im Windschatten hinter der Antenne) auf dem Fahrzeug-
dach. Es ist darauf zu achten, dass das Eindringen von Wasser und Feuchtigkeit (z.B. Re-
gen oder Spritzwasser) im Bohrloch vermieden werden muss. Achten Sie darauf, dass
die Kabel nicht zu sehr gebogen werden um Signalverlust und eine Beschädigung des
Kabels zu vermeiden (kleinster Biegeradius max. 5-7cm).
Steuerkabel
(kommend von der Antenne)
Steuerkabel
(kommend vom Steuergerät)
LNB-Kabel
(kommend von der Antenne)
LNB-Kabel
(kommend vom Steuergerät)
F-Verbinder
Kabelverschraubung
Dichtung
1
2
4
3
5 6 7 8
3.3 Montage der Dachdurchführung

09DEUTSCH
3. Montage und Installation
+–
Verbindungen auf dem Dach:
1. Verbinden Sie das LNB-Kabel (Nr. 1) und das LNB-Kabel (Nr. 2) mit dem F-Verbinder.
2. Verbinden Sie das Steuerkabel (Nr. 3) und das Steuerkabel (Nr. 4).
3. Schieben Sie beide Kabel vorsichtig durch die Öffnungen der Dachdurchführung.
4. Sind beide Kabel im Inneren der Dachdurchführung, drehen Sie die Kabelverschrau-
bung fest.

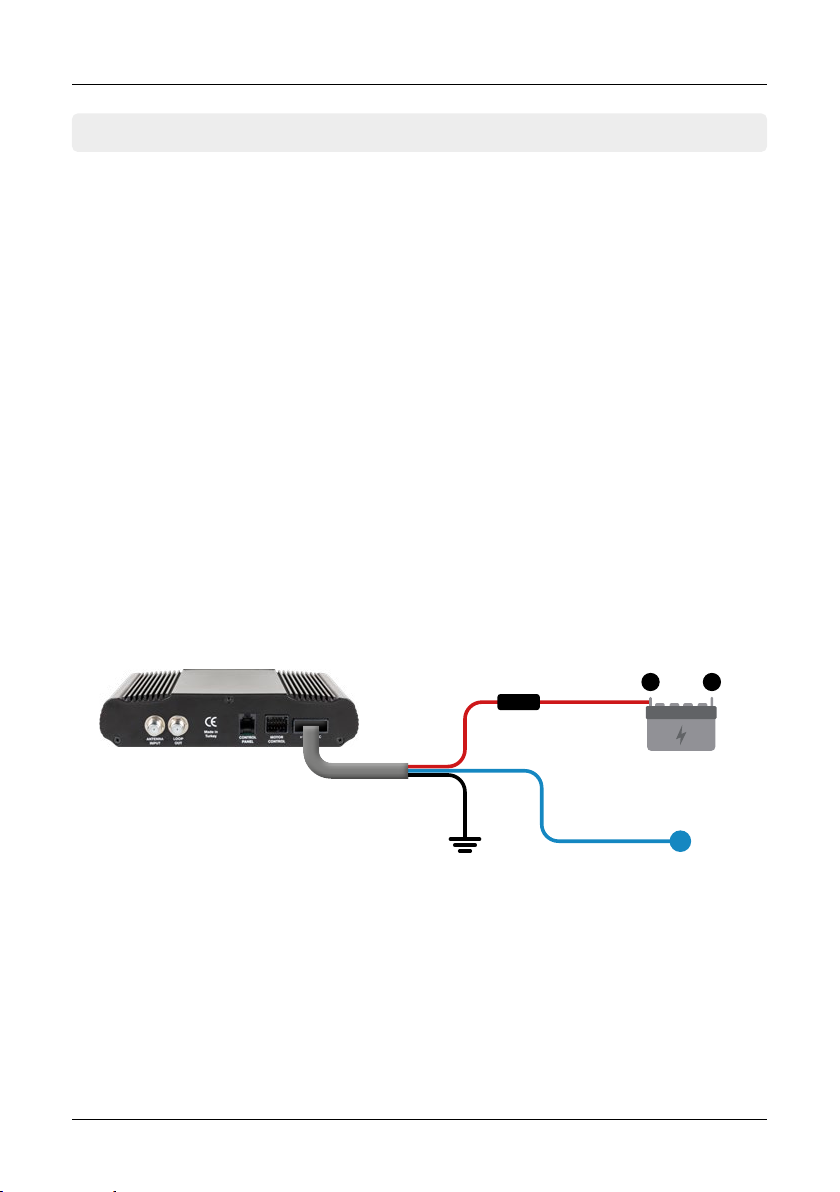

Anschluss der Stromversorgung:
Verbindungen im Inneren des Fahrzeugs:
1. Verbinden Sie das LNB-Kabel (Nr. 2) mit dem LNB-Eingang (Nr. 5) am Steuergerät.
2. Verbinden Sie das„kürzere“ LNB-Kabel mit dem Receiver bzw. TV.
3. Verbinden Sie das Bedienteil mit dem Eingang (Nr. 6) am Steuergerät.
4. Verbinden Sie das Steuerkabel mit dem Eingang (Nr. 7) am Steuergerät.
5. Verbinden Sie die Stromversorgung des Fahrzeugs mit dem Steuergerät (Nr. 8).
Sicherung
Fahrzeugbatterie
12~24 Volt DC
(rotes Kabel)
Zündungsplus
(blaues Kabel)
Erdung
(schwarzes Kabel)
3.4 Anschluss der Verbindungskabel

10 DEUTSCH
4. Vorbereitungen der Inbetriebnahme
4.1 Wahl des Standorts
4.2 Manuelle Skew-Einstellung

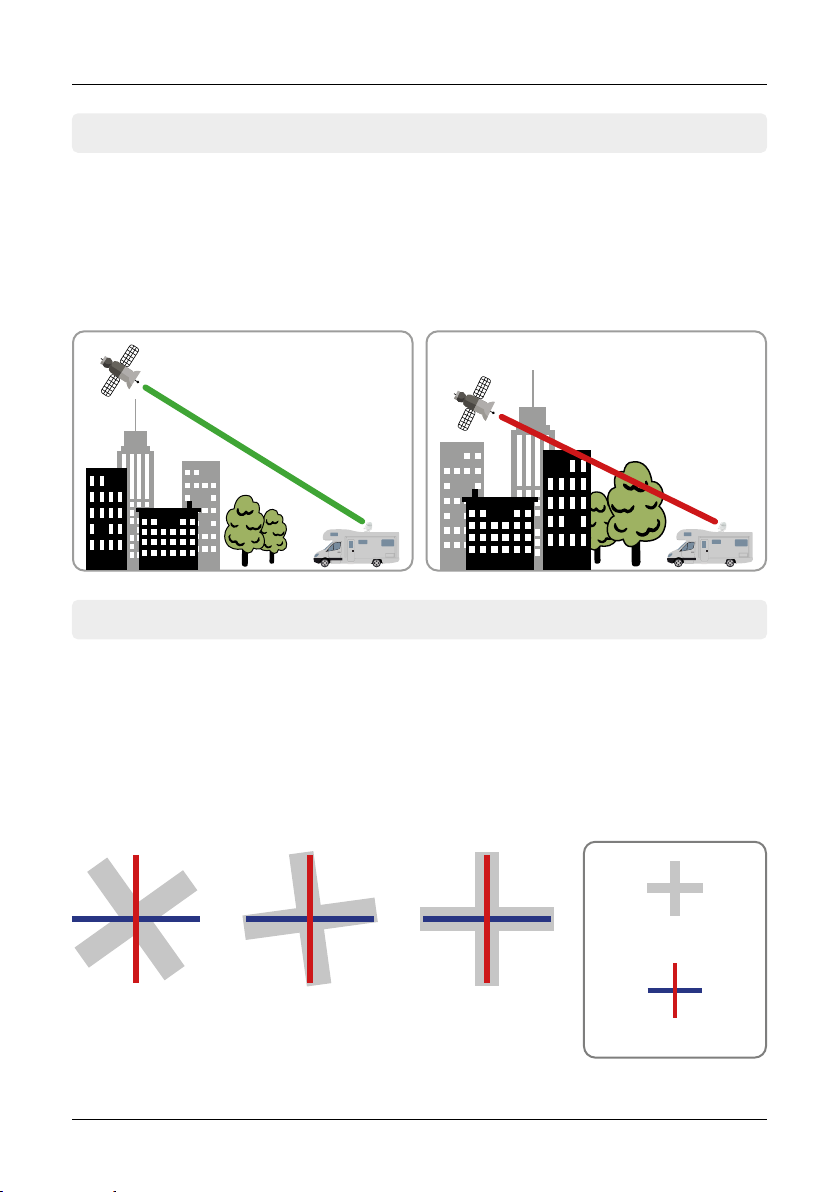

Gutes Empfangssignal Schlechtes Empfangssignal
Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten be-
finden, führen zu einem Verlust des Signals. Starker Regen, Wolken, Schnee oder Eis kann die
Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere Wetterbedin-
gungen verloren geht, wird das laufende Programm des Receivers beendet (das Bild wird
einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder einen guten Emp-
fang ermöglichen, wird das TV Bild wieder hergestellt (Kein neuer Suchvorgang notwendig).
Signale in vertikaler (rot) und horizontaler (blau) Linie haben einen Versatz von genau
90º zueinander. Durch die unterschiedliche Position der Satelliten, abhängig von Ihrem
Standort, ist es möglich, dass die Signale nicht genau vertikal und horizontal auf das LNB
treffen. Um dieses anzupassen, müssen Sie das LNB in die richtige Lage zu dem ausge-
sendeten Signal bringen. Diese Anpassung am LNB wird als„Skew Einstellung“ bezeich-
net. Die folgende Abbildung zeigt Ihnen die optimale Einstellung des LNBs. Je genauer
die Übereinstimmung, desto besser der Empfang.
schlechter
Empfang
guter
Empfang
bester
Empfang
LNB Position
Satellitensignal

11DEUTSCH
4. Vorbereitungen der Inbetriebnahme
Sollten Sie sich in Mitteleuropa befinden, sind in der Regel keine Skew-Einstellungen
notwendig. Um die Skew-Einstellung dennoch anzupassen gehen Sie wie folgt vor:
Übersicht der Skew-Einstellwerte für europäische Hauptstädte
1. Lösen Sie die Schrauben
an der Unterseite des LNBs.
Land Stadt Astra 1 Astra 2 Astra 3 Hotbird Thor Eutelsat 9B
Bulgarien Sofia +11.4 +1.7 +6.8 +11.0 +24.0 +15.0
Dänemark Kopenhagen +2.5 -3.4 -0.4 -0.3 +9.1 +2,4
Finnland Helsinki +10.3 +5.2 +7.9 +6.8 +14.2 +9.0
Frankreich Paris -7.2 -13.9 -10.5 -9.2 +2.9 -5.8
Deutschland Berlin +2.6 -4.1 -0.7 +0.3 +10.8 +3.3
England London -7.8 -13.7 -10.7 -10.3 +0.6 -7.1
Griechenland Athen +12.7 +1.3 +7.3 +13.4 +28.1 +18.0
Ungarn Budapest +6.9 -1.3 +3.0 +5.6 +17.5 +9.1
Italien Rom -0.4 -9.8 -5.0 -0.6 +14.6 +3.9
Polen Warschau +8.4 +1.5 +5.1 +6.1 +16.2 +9.1
Portugal Lissabon -23.7 -30.2 -27.0 -25.3 -10.1 -21.2
Spanien Madrid -17.6 -24.8 -21.2 -18.7 -3.2 -14.5
Belgien Brüssel -4.8 -11.2 -7.9 -7.0 +4.4 -4.1
Schweden Stockholm +6.4 +1.1 +3.8 +3.0 +11.0 +5.4
Schweiz Bern -3.8 -11.3 -7.5 -5.2 +7.8 -1.4
Österreich Wien +4.5 -3.4 +0.7 +3.0 +15.0 +6.5
2. Öffnen Sie die
LNB-Abdeckung.
3. Lösen Sie die beide
Schrauben an der
LNB-Halterung.
4. Drehen Sie nun das LNB
nach links oder rechts
um die passende Grad-
zahl einzustellen.
5. Befestigen Sie anschlie-
ßend wieder die Schrau-
ben und schließen Sie
die LNB-Abdeckung.
+–
Folgende Einstellungen müssen Sie nur beim
Caravanman 65/85 Premium V2 (ohne Auto Skew) vornehmen!

12 DEUTSCH
5. Inbetriebnahme und Bedienung
Vergewissern Sie sich zunächst, dass alle Verbindungen zwischen Antenne, Steuergerät,
Bedienteil und Receiver korrekt angeschlossen sind.
1. Schalten Sie das Steuergerät am Netzschalter ein.
2. Drücken Sie die Taste auf der Vorderseite des Bedienteils. Die LED des zuletzt
gewählten Satelliten leuchtet und die Antenne richtet sich auf.
3. Ist die Antenne aufgerichtet, wird automatisch nach dem gewählten Satelliten
gesucht.
4. Wurde der gewählte Satellit gefunden, beginnt die Feinabstimmung und die best-
mögliche Antennenposition zu bestimmen.
5. Sobald die Antenne den Satelliten eingeloggt hat, erscheint das Bild auf dem TV.
Hinweis: Achten Sie darauf, das der Receiver bzw. TV auf dem gewählten Satelliten
eingestellt ist (z.B. Astra 1, 19,2° Ost).
Möchten Sie einen anderen Satelliten wählen, genügt es die poder qTaste auf dem
Bedienteil zu drücken. Den jeweils gewählten Satelliten erkennen Sie an der LED auf
dem Bedienteil. Haben Sie den gewünschten Satelliten gewählt, sucht die Antenne
automatisch die gewünschte Position.
Um das System auszuschalten und die Antenne einzufahren, müssen Sie die Taste
auf der Vorderseite des Bedienteils drücken. Ist die Antenne komplett eingefahren,
schaltet sich das System ab.
5.1 Das System in Betrieb nehmen
5.2 Einen anderen Satelliten wählen
5.3 Das System ausschalten

13DEUTSCH
6. Empfangsreichweiten
Caravanman 65
Caravanman 85
Ausleuchtzone
Ausleuchtzone
Astra 1
Astra 1
Hotbird
Hotbird
Hinweis: In den Randgebieten der Ausleuchtzone
kann es zu Empfangsstörungen kommen.

14 DEUTSCH
7. Steuerung über die App
7.1 Installation der App auf dem Mobilgerät
Zunächst müssen Sie die App herunterladen. Diese finden Sie
im AppStore und Google PlayStore unter folgendem Namen:
Megasat 65/85 V2
Bei der ersten Verwendung müssen
Sie das Steuergerät mit dem Mobilge-
rät koppeln. Hinweis: Dies ist nur bei
der ersten Verwendung nötig!
1. Öffnen Sie die Megasat-App.
2. Um den Kopplungsmodus zu akti-
vieren halten Sie die Standby-Taste
( ) an der Vorderseite des Steuer-
gerätes gedrückt, bis ein Signalton
zu hören ist.
3. Warten Sie, bis Ihr Mobilgerät das
Steuergerät erkennt.
Hinweis: Achten Sie darauf, dass Sie
Bluetooth®an Ihrem Mobilgerät akti-
viert haben und Sie nur max. 5 Meter
vom Steuergerät entfernt sind!
4. Wenn der Kopplungsprozess
abgeschlossen ist, erscheint eine
Meldung auf dem Mobilgerät.
5. Sollte dier Verbindung nicht
automatisch hergestellt werden,
drücken Sie die -Taste in der App.
7.2 Verbindung mit dem Steuergerät

15DEUTSCH
7.3 Erklärung der App
1. Ändert den ausgewählten Satelliten (hoch / runter).
2. Öffnet oder schließt die Antenne.
3. Öffnet die Seite„Konfiguration“.
4. Aktualisiert die Satellitenkonfigurationen (Firmware-Update), wenn verfügbar.
5. Zeigt die Satellitenparameter an.
6. Öffnen Sie das Menü für die manuelle Einstellung.
7. Synchronisation mit dem Steuergerät. Wenn das Bedienfeld an das Steuergerät
angeschlossen oder getrennt ist, ist eine Synchronisation erforderlich, um die
Hardwareänderungen zu erkennen. Die Synchronisation ist auch notwendig, um
Konfigurationsänderungen zu erhalten, die über USB vorgenommen wurden.
8. Zeigt die Geräteinformationen an.
1
2
4
3
7
6
5
7. Steuerung über die App
8

16 DEUTSCH
7. Steuerung über die App
9
10
9. Wählen Sie den Satelliten aus, indem
Sie auf den Satellitennamen drücken.
Die Satelliteninformationen werden
anschließend unten aufgelistet.
10. Drehen Sie im Menü„Manual Adjust-
ment“ die Antenne mit den Pfeilen
nach links und rechts für den Azimut
(Drehung), oder drehen Sie die Antenne
mit den Pfeilen nach oben und unten
für die Elevation (Neigung).

17DEUTSCH
7. Steuerung über die App
11
12
11. Wenn Sie die App mit dem Steuergrät
trennen möchten, drücken Sie dieses
Feld. Anschließend können Sie sich mit
einem anderen bzw. neuen Steuergerät
koppeln.
12. Falls während dem Betrieb mit dem
System ein Fehler autritt, wird Ihnen
hier ein Fehlercode angezeigt.

18 DEUTSCH
8. Fehlerbehebung
Während dem normalen Betrieb zeigen die LEDs des Bedienteils an, welcher Satellit
gerade gewählt ist. Aber bei einem Fehler haben diese eine besondere Bedeutung, wie
im Folgenden beschrieben.
Das Bedienteil verfügt über mehrere Indikatoren, um Meldungen über unerwartete
oder fehlerhafte Zustände zu zeigen. Jede Meldung wird mit einem Alarmsignal vom
Bedienteil angezeigt und die jeweiligen LEDs werden hervorgehoben:
Fehler 1 (LED 1):
Höhengeberfehler beim Öffnen.
Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der Antennenseite.
Fehler 2 (LED 2):
Höhengeberfehler beim Schließen. Überprüfen Sie das Steuerkabel auf der Steuergerä-
teseite und auf der Antennenseite.
Fehler 3 (LED 1 + LED 2):
Die Antenne kann die Azimutschalter nicht zum gewünschten Zeitpunkt erreichen.
Überprüfen Sie, ob die Antenne auf ein Hinderniss stößt, die die Bewegung der Anten-
ne einschränkt.
Fehler 4 (LED 3):
Während des Betriebs, wenn der Azimut-Schließseitenschalter (bei 0 Grad) unter-
brochen wird. Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der
Antennenseite.
Fehler 5 (LED 1 + LED 3):
Während des Betriebs, wenn der Azimut-Rücklaufschalter (bei 360 Grad) unterbrochen
wird. Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der Antennen-
seite.
Fehler 6 (LED 2 + LED 3):
Während des Betriebs, wenn die Verbindung zum Frontschalter (bei 0 Grad) unter-
brochen wird. Überprüfen Sie das Steuerkabel auf der Steuergeräteseite und auf der
Antennenseite.
Fehler 7 (LED 1 + LED 2 + LED 3):
Während des Betriebs, wenn die Verbindung zum hinteren Seitenschalter (bei 180
Grad) unterbrochen wird ODER wenn das Steuerkabel nicht angeschlossen ist. Über-
prüfen Sie, ob das Steuerkabel angeschlossen ist. Überprüfen Sie, ob es mit dem
Steuergerät verbunden ist.

19DEUTSCH
8. Fehlerbehebung
Fehler 8 (LED 4):
Das LNB oder das LNB-Kabel ist nicht angeschlossen oder eines der beiden ist beschä-
digt. Überprüfen Sie, ob das LNB-Kabel an der Steuergeräteseite und der LNB-Seite
angeschlossen ist.
Fehler 9 (LED 1 + LED 4):
Smartsearch Antennenboard, Sensorboard oder GPS-Karte ist nicht angeschlossen
oder beschädigt. Überprüfen Sie, ob das Steuerkabel angeschlossen ist. Überprüfen Sie
auch die internen Stifte der Steuerkabelseite und der Steuergeräteseite auf Beschädi-
gungen.
Fehler 10 (LED 2 + LED 4):
Ausfall des Azimut-Motor-Encoders. Überprüfen Sie das Steuerkabel auf der Steuerge-
räteseite und auf der Antennenseite.
Fehler 11 (LED 1 + LED 2 + LED 4):
Ausfall des Azimut-Überstroms. Überprüfen Sie, ob die Antenne auf ein Hinderniss
stößt, das die Bewegung der Antenne behindert.
Fehler 12 (LED 3 + LED 4):
Ausfall des Elevation-Überstromausfall. Überprüfen Sie, ob die Antenne auf ein Hinder-
niss stößt, die die Bewegung der Antenne einschränkt.
Fehler 20:
Die Antenne kann den Satelliten nicht finden. Überprüfen Sie, ob eine neuere Firmware
der Antenne zur Verfügung steht (Transponder-Update). Eine aktuelle Firmware finden
Sie auf der Homepage„www.megasat.tv“. Überprüfen Sie, ob ein Gebäude, ein Baum
oder andere Hindernisse den Empfang mindern oder blockieren.

20 DEUTSCH
9. Firmware-Update
Von Zeit zu Zeit kommt es vor, dass die Firmware des Steuergerätes aktualisiert werden
muss (z.B. bei einer Frequenzänderung des Satellitenbetreibers oder einer allgemeinen
Verbesserung des Steuergerätes).
Die aktuelle Firmware finden Sie auf unserer Homepage www.megasat.tv
Wenn Frequenzänderungen von den Satellitenbetreibern vorgenommen wurden, wird
die App automatisch aktualisiert. Es wird in der App ein Hinweis erscheinen, dass Sie die
Antenne updaten sollten.
Achten Sie darauf, dass Sie am Mobilgerät Bluetooth®aktiviert haben und die Antenne
mit dem Mobilgerät verbunden ist.
Folgen Sie anschließend den Anweisungen in der App.
1. Kopieren Sie die Firmware-Datei auf einen ge-
eigneten USB Stick. Der USB Stick sollte auf
FAT32 formatiert sein und keine anderen Datei-
en beinhalten.
2. Vergewissern Sie sich, dass das Steuergerät am
Hauptschalter ausgeschaltet ist.
3. Stecken Sie den USB-Stick mit der neuen Firm-
ware in die USB-Buchse an der Vorderseite.
4. Schalten Sie nun das Steuergerät ein. Das Steu-
ergerät bootet und startet den Updatevorgang
automatisch. WICHTIG: Schalten Sie das Steuer-
gerät während dem Updatevorgang nicht aus,
um evtl. Schäden zu vermeiden!
5. Nach erfolgreichem Update schaltet sich das
Steuergerät aus und startet automatisch neu.
Der Updatevorgang ist nun beendet.
9.1 Update über einen USB-Stick
9.2 Update über das Smartphone oder Tablet
