Megasat Caravanman 65 Premium User manual

Caravanman 65 Premium
Caravanman 85 Premium
Caravanman 85 Professional
Benutzerhandbuch und Installationsanleitung
Deutsch
Brillantes FernsehenBrillantes Fernsehen

DEUTSCH DEUTSCH
Inhaltsverzeichnis
02 03
Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | [email protected]
Einführung
Sicherheitshinweise............................................................. 03
Kurzbeschreibung.................................................................03
Lieferumfang............................................................................ 03
Systemkomponenten......................................................... 04
Installation
Installation .................................................................................05
Klebeanleitung........................................................................06
Installation im Innenbereich ..........................................08
Montage des Spiegels........................................................08
Anschlussbeispiel.................................................................. 09
Das Steuergerät......................................................................10
Satellitenübertragung........................................................11
Inbetriebnahme und Bedienung................................12

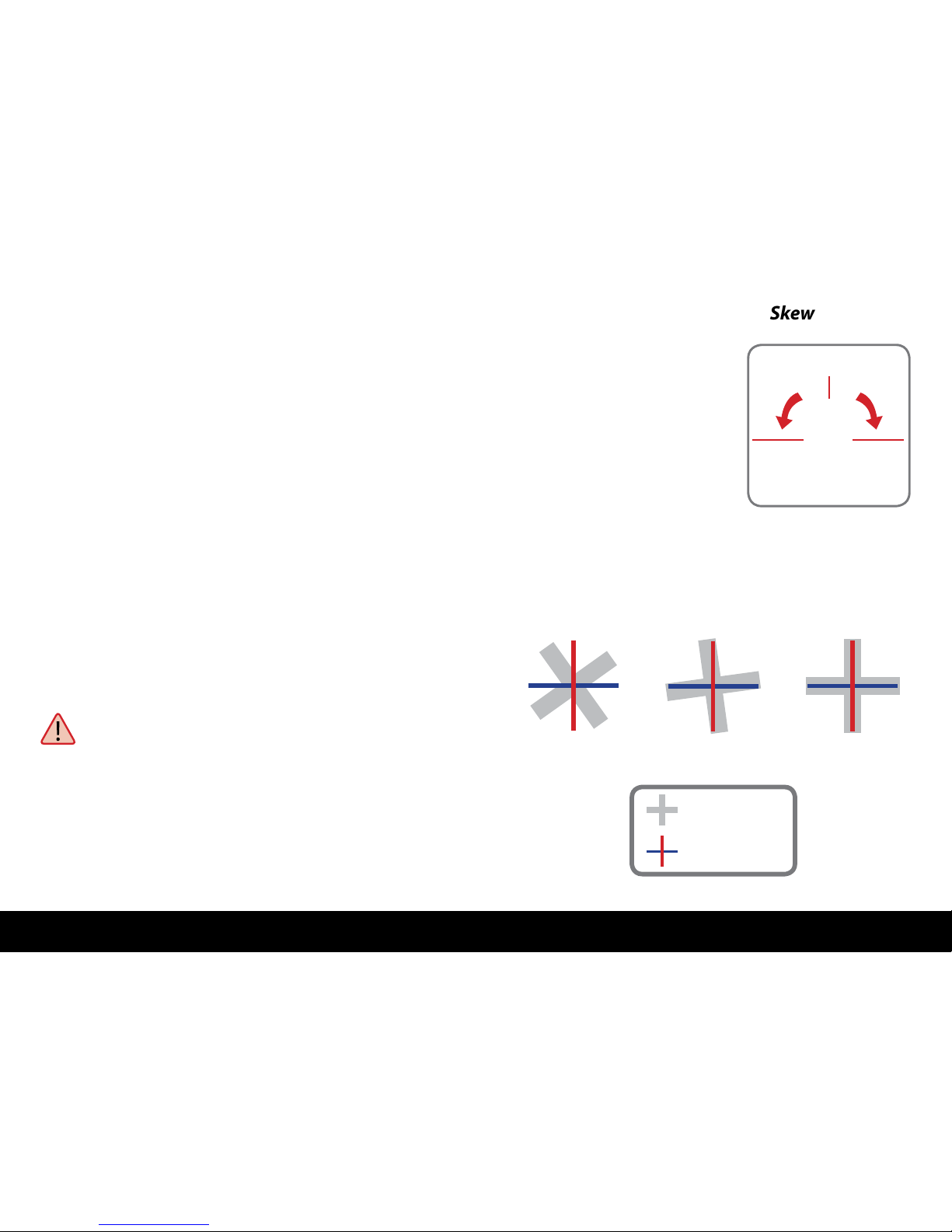

Einstellen des LNB Skew ...................................................13
Skew Einstellwerte ................................................................... 14
Fehlerbehebung......................................................................... 15
Fehlermeldungen des Steuergerätes....................... 16
Ausleuchtzone..............................................................................17

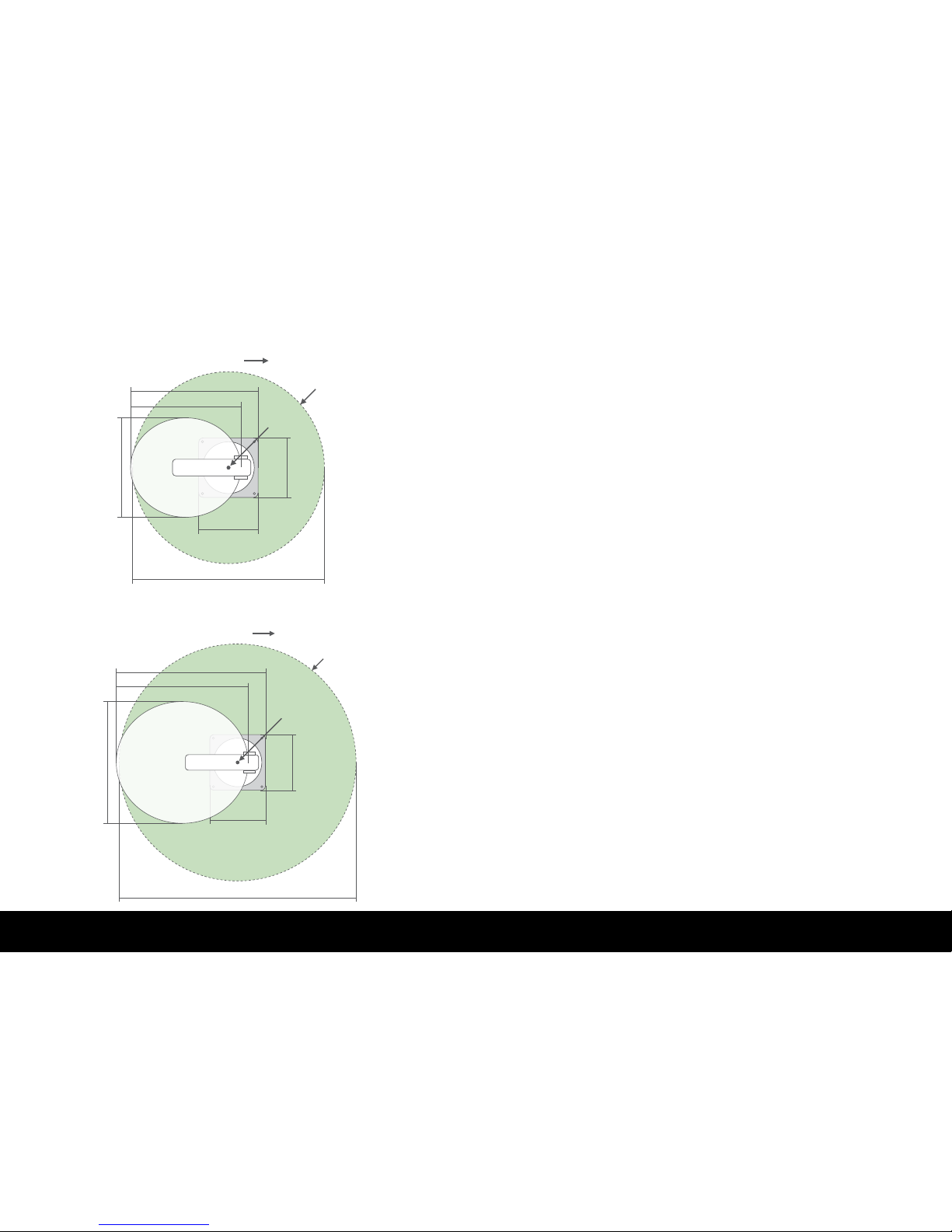

Montageabmessungen.........................................................18
Technische Daten.......................................................................19
Firmwareupdate.........................................................................20
Sicherheitshinweise
Vorsicht - Unsachgemäße Handhabung kann zu schweren Schäden an
diesem Gerät führen. Diese Person kann auch für daraus resultierende wei-
tere Schäden am Gerät verantwortlich gemacht werden.
Hinweis – Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit
der Installation beginnen. Falls Sie schon ähnliche Produkte installiert ha-
ben, muss die Vorgehensweise mit diesem Produkt nicht übereinstimmen.
Kurzbeschreibung
Lieferumfang
Dieses Gerät ist eine der innovativsten und technologisch fortschrittlichsten Satelliten-
Positionierungs-Anlagen. Die Antenne verfügt über eine einzigartige Kombination von
modernsten Komponenten. Vollen Komfort bietet die schnelle Satellitensuche und eine
Kompatibilität mit allen digitalen, HD-fähigen Satelliten Receivern und TV Geräten.
• Steuergerät (IDU) inkl. Stromkabel (ca. 1,50 m)
• Antennenanschlusskabel (10 m)
• Antennenanschlusskabel (1 m)
• Steuerkabel (7 m) (Wasserdicht)
• Dachdurchführung
• Wetterschutz für Kabelsteckverbindung
• Montagekleber (optional)
• Netzteil 230V (12V, 5A) (optional)
• Bedienungsanleitung

DEUTSCH DEUTSCH
04 05
Systemkomponenten Installation
Antenneneinheit
Der 85cm (bzw. 65cm) große Spiegel wird mit wenigen
Handgriffen mit der Motoreinheit verschraubt und bildet so-
mit die komplette Antenneneinheit. Der Spiegel wird erst
nach der Installation der Motoreinheit angebracht.
Steuergerät (IDU)
Das Steuergerät dient zur Satellitenauswahl und Steuerung.
Es wird zwischen Antenne und Receiver geschaltet und ver-
sorgt die Antenne mit Strom. Nach erfolgreicher Ausrichtung
schaltet sich das Gerät selbstständig aus.
Achtung:
Der Caravanman 85 Professional besitzt zusätzlich eine Auto Skew Funktion,
die den Polarisationswinkel des LNBs automatisch einstellt und einen weite-
ren Anschluss für einen zweiten Receiver.
Achtung:
Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe ent-
sprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen Punkte
der Montageanweisung!
Öffnen Sie die Box und entnehmen Sie das Steuergerät, die Anschlusskabel und das Ver-
packungsmaterial. Heben Sie die Motoreinheit gerade nach oben aus der Verpackung.
Achten Sie beim Hinstellen darauf, dass die Kabel die an der Antenne angebracht sind
nicht unter der Grundplatte liegen, um Beschädigungen zu vermeiden.
Grundsätzlich empfehlen wir, den Einbau durch Ihren Fachhändler oder eine Fachwerk-
statt vornehmen zu lassen!
Allgemeines:
Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im
Freien. Die Umgebungstemperatur zur Montage soll zwischen +5°C und max. +25°C
liegen. Arbeiten Sie nicht direkt in der Sonne. Halten Sie die Arbeitsvorschriften beim
Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygiene.
Vorbereitung:
1. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei un-
genügender oder zweifelhafter Dachstabilität ist ein ca. 2 mm starkes Blech mit ca.
100x100 cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei Ih-
rem Fahrzeughersteller.
2. Prüfen Sie, ob alle Teile vorhanden sind.
3. Setzen Sie die Antenne auf den späteren
Montageplatz und richten Sie sie so aus, dass
der Spiegel und die LNB-Einheit in Richtung
Heck des Fahrzeuges zeigen. Achten Sie da-
rauf, dass der Einbauplatz eben ist und keine
Dachaufbauten im Weg sind, die den Satel-
litenempfang stören können. Aufbauten bis
zu 20cm Höhe spielen keine Rolle, höhere
Aufbauten sollten einen entsprechenden
Abstand zur Antenne haben, damit kein Hin-
dernis zwischen Antenne und Satellit vor-
handen ist . Der mindeste Abstand zu einer
Klimaanlage sollte 30 cm betragen.
4. Säubern Sie die Montagefläche mit einem
geeigneten Reiniger und einem Vliestuch
um Schmutz und Unreinheiten zu entfer-
nen. Zeichnen Sie anschließend den
Antennenfuß mit einem Stift an.

5. Rauen Sie die gezeichnete Fläche mit Schleifpapier (120er Körnung) leicht an und
säubern Sie die Fläche erneut mit dem Reiniger (ACHTUNG: Flächen anschließend
nicht mehr berühren) und lassen Sie den Reiniger ca. 10 Minuten ablüften.
Dachdurchführung:
1. Sofern Sie keine Möglichkeit haben, das
Kabel durch eine vorhandene Dachdurch-
führung zu verlegen, suchen Sie eine ge-
eignete Stelle (am besten im Windschatten
hinter der Antenne) auf dem Fahrzeugdach
für die Montage der Dachdurchführung, um
das Eindringen von Feuchtigkeit (z.B. Regen
oder Spritzwasser) im Bohrloch zu vermei-
den. Achten Sie darauf, dass die Kabel nicht
zu sehr gebogen werden um Signalverlust
und eine Beschädigung des Kabels zu ver-
meiden (kleinster Biegeradius max. 5-7 cm).
2. Zur Installation des Wetterschutzgehäuses
für die Kabelsteckverbindung, kleben Sie wie
oben beschrieben die Grundplatte auf eine
geeignete Stelle Ihres Fahrzeuges. Anschlie-
ßen verbinden Sie die Anschlusskabel und
legen Sie sie in die dafür vorgesehene Aus-
sparung. Stecken Sie nun die Abdeckung auf
die Grundplatte und befestigen sie mit den
beiliegenden Schrauben. Dichten Sie, wenn
nötig, auch hier beide Öffnungen mit dem
witterungsbeständigen Silikon ab.
DEUTSCH DEUTSCH
06 07
1. Bereiten Sie den Kleber für die Montage vor.
2. Tragen Sie nun den Kleber auf die Unterseite des Antennen-
fußes in Schlangenlinien auf, damit der Kleber bis ins Innere
gut aushärten kann.
3. Setzen Sie nun sofort (innerhalb von 5 Minuten nach Kleberauftrag) die Antenne auf
das angezeichnete Feld. Drücken Sie den Fuß leicht und gleichmäßig an und fixie-
ren Sie die Antenne damit sie nicht verrutscht, z.B. durch ein Klebeband. Es müssen
sich nach dem Andrücken noch mindestens 2mm Kleber zwischen Antennenfuß und
Oberfläche befinden. Der Kleber ist nach max. 48 Stunden bei +18° C und einer relati-
ven Luftfeuchte von 50% ausgehärtet. Sollte während der Montagezeit eine geringe
Luftfeuchtigkeit herrschen, sprühen Sie nach dem Verkleben in der Umgebung der
Antenne immer wieder etwas Wasser in die Luft.
4. Entfernen Sie die evtl. ausgetretene Klebemasse sofort mit einer Spachtel o. ä. und
säubern Sie die verunreinigten Flächen mit dem Reiniger und einem Vliestuch.
5. Zur Sicherheit können Sie den Antennenfuß zusätzlich befestigen. Dazu bohren Sie
durch die vorhandenen Löcher im Antennenfuß in das Dach Ihres Fahrzeuges und
fixieren es durch eine Schraube mit Kontermutter. Damit der frisch verklebte Fuß nicht
verrutscht, warten Sie mit dieser Arbeit bis der Kleber ausgehärtet ist.
6. Nach der kompletten Montage und Aushärtung des Klebers, kann eine Silikonfuge um
den Antennenfuß gezogen werden.
Klebeanleitung

Information:
Die Antenne muss nicht
zwingend mit zwei Receivern
betrieben werden!
DEUTSCH DEUTSCH
08 09
1. Das Steuerkabel und das Koaxialkabel wird im Inneren des Fahrzeuges verlegt.
WICHTIG: das Steuerkabel darf hierbei nicht gekürzt werden.
2. Vergewissern Sie sich bei der Wahl des Standortes für das Steuergerät und den Sat-
Receiver, dass beide Geräte an einem trockenen und geschützten Ort stehen.
3. Das Steuergerät und den Sat-Receiver nicht in die Nähe von Wärmequellen stellen
und für ausreichend Belüftung sorgen.
4. Im Folgenden werden die grundlegenden Anschlussmöglichkeiten für die Anten-
nenanlage gezeigt:
• Verbinden Sie die Stromversorgung (rotes und schwarzes dickes Kabel) für das
Steuergerät mit Ihrer Batterie des Fahrzeuges über eine Sicherung (7 Ampere),
um einen Kabelbrand bei Kurzschluss zu vermeiden. Das dünne gelbe Kabel wird
an den Zündungsplus des Fahrzeuges angeschlossen (Leitung, die nur bei einge-
schalteter Zündung 12Volt führt), und ebenfalls mit einer Sicherung von 7 Ampere
abgesichert. Das dünne schwarze Kabel wird an den dazugehörigen Minuspol
(Masse) angeschlossen.
• Verbinden Sie die Kabel, die von der Antenne kommen, mit dem Steuergerät:
- 7m Steuerkabel mit grünem Stecker in„CONTROL CONNECTOR“
- 10m Koaxialkabel mit F-Stecker in„ANTENNA“
• Verbinden Sie das Steuergerät mit dem Sat-Receiver:
- 1,5m Koaxialkabel mit F-Stecker von„RECEIVER“ zum Sat-Receiver
1. Schalten Sie das Steuergerät ein.
2. Drücken Sie die SEARCH Taste und warten bis das Rückenteil der Antenne aufge-
richtet hat.
3. Entfernen Sie die Stromzufuhr am Steuergerät - der Suchvorgang wird unterbro-
chen und Sie können nun den Spiegel montieren.
4. Nach der Montage können Sie die Stromzufuhr wieder herstellen und einen nor-
malen Suchlauf starten.
Installation im Innenbereich
Montage des Spiegels

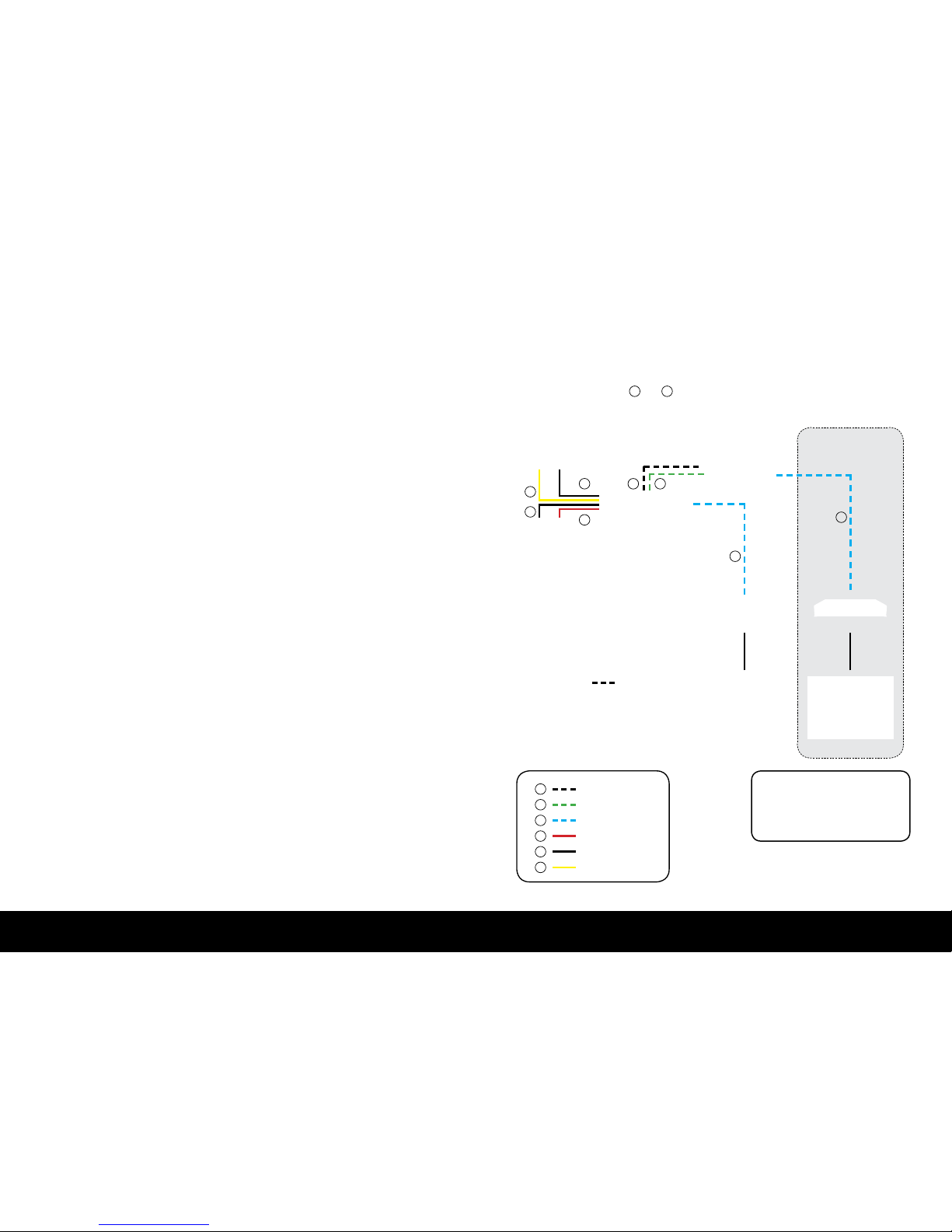

Anschlussbeispiel
Steuergerät
Steuerkabel 7 m
Pluspol
Koaxialkabel 10m
Koaxialkabel 1m
Minuspol
Zündungsplus
(+)(-)
Zündungsplus
Zweiter Anschluss
nur bei Caravanman 85
Professional
Stromversorgung
Der Caravanman fährt automatisch in den eingeklappten Zustand, sobald der Zünd-
schlüssel gedreht wird. Diese Funktion steht nur zur Verfügung, wenn das Steuergerät
ausgeschaltet und Kabel und angeklemmt sind. Im Display des Steuergerätes wird
„IGNITION“ angezeigt.
DC 12V über Batterie (Pluspol-Dau-
erversorgung-rot) oder optionales
230V/12V DC Netzteil (Keine Lade-
geräte). Achten Sie darauf, dass eine
Stromstärke von mind. 5 Ampere ge-
währleistet ist.
Receiver Receiver
Fernseher Fernseher
(+) (-)
Hinweis
Das Steuerkabel (7m) darf nicht
gekürzt werden, da dies zu Störungen
führen kann.
Während des Ausrichtungsvorganges
dürfen keine Ladegeräte an der Bat-
terie angeschlossen sein!
1
1
2
3
4
5
6
2
3
Nicht im
Lieferumfang
enthalten!
3
4
5
5
5
6
6
HDMI
oder
Scart
HDMI
oder
Scart

DEUTSCH DEUTSCH
10 11

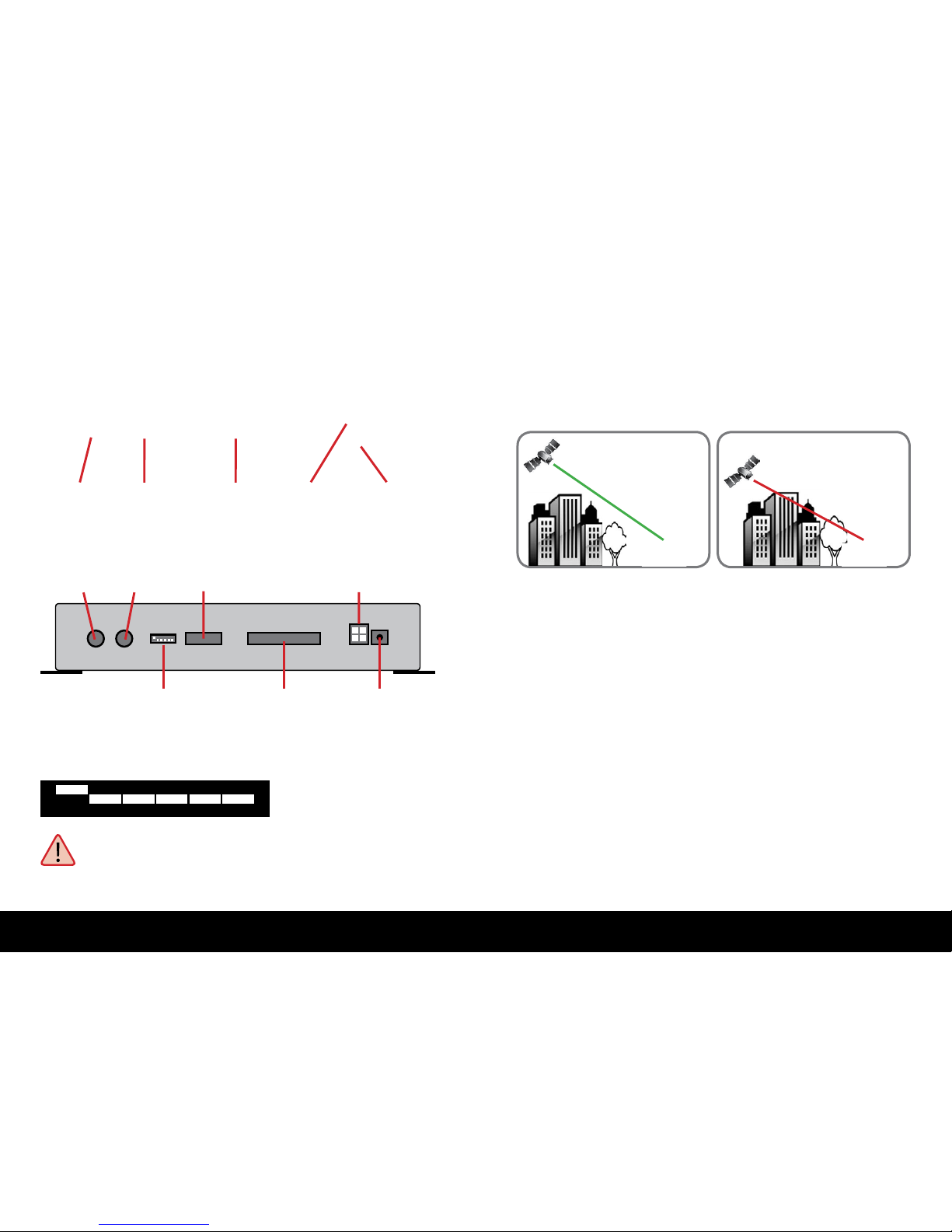

SatellitenübertragungDas Steuergerät
Gutes Empfangssignal Schlechtes Empfangssignal
Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus,
der sich in ca. 36.000km Höhe über der Erde befindet. Mit einer Empfangsstation wie die
Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen
und verarbeitet. Das System erfordert eine klare Sicht auf den Satelliten, um den Signal-
empfang maximal auszunutzen.
Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten
befinden, führen zu einem Verlust des Signals. Starker Regen, Wolken, Schnee oder Eis
kann die Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere
Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet
(das Bild wird einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder
einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt.
Sollten sich die Dip Schalter nicht in dieser Position befinden, kann die
Antenneneinheit nicht automatisch nach einem Satelliten suchen.
Einschalttaste LCD Display Satelliten
Auswahltaste
Antenne
schließen
SD Karte
Rückansicht des Steuergerätes
Standard Einstellung für die Dip Schalter
Vorderansicht des Steuergerätes
Receiver Antenne
Dip Schalter
123456
RS232
Steuerkabel 12V DC OUT
12V DC IN
1234 5 6

DEUTSCH DEUTSCH
12 13
Inbetriebnahme und Bedienung
1. Schalten Sie das Steuergerät ein. Im Display erscheint die aktuelle Firmwareversion.
2. Sobald Sie die SEARCH Taste auf dem Steuergerät drücken, startet der Suchvorgang
der Antenneneinheit. Im Display erscheint der eingestellte Satellit (Standardsuche =
Astra19,2° Ost) und die Anzeige beginnt zu blinken. Während dieser Zeit (ca. 5 sek.)
können Sie den Satellit mit Hilfe der SEARCH und STOW Taste ändern.
3. Nach erfolgreicher Suche schaltet sich das Steuergerät automatisch ab.
4. Wenn Sie die Antenne wieder einfahren möchten, schalten Sie das Steuergerät ein und
drücken die STOW Taste.
Hinweis: Ein Wechsel des Satelliten ist nur kurz nach dem Einschalten (wie in Punkt 2
beschrieben) oder nach erfolgreicher Satellitensuche möglich.
Voreingestellte Satelliten:
ASTRA 2 Position für Astra 2 auf 28,2° Ost
ASTRA 3 Position für Astra 3 auf 23,5° Ost
ASTRA 1 Position für Astra 1 auf 19,2° Ost
HOTBIRD Position für Hotbird auf 13° Ost
ASTRA 4 Position für Astra 4 (Sirius) auf 4,8° Ost
THOR Position für Thor auf 0,8° West
ATLANTIC BIRD Position für Atlantic Bird auf 5,0° West
HISPASAT Position für Hispasat auf 30° West
TURKSAT Position für Türksat auf 42° Ost
Einstellen des LNB Skew
Signale in vertikaler (rot) und horizontaler (blau) Linie haben einen Versatz von genau
90º zueinander. Durch die unterschiedliche Position der Satelliten, abhängig von Ihrem
Standort, ist es möglich, dass die Signale nicht genau vertikal und horizontal auf das LNB
treffen. Um dieses anzupassen, müssen Sie das LNB in die richtige Lage zu dem ausge-
sendeten Signal bringen. Diese Anpassung am LNB wird als„Skew Einstellung“ bezeich-
net. Die folgende Abbildung zeigt Ihnen die optimale Einstellung des LNBs. Je genauer
die Übereinstimmung, desto besser der Empfang.
Folgende Einstellungen sind nur für den
Caravanman 65/ 85 Premium (ohne Auto
Skew). Eine Übersicht der Skew Einstellwerte
finden Sie auf Seite 14.
LNB Position
schlechter Empfang guter Empfang bester Empfang
Satellitensignal
0°
+90°-90°
Während des Suchvorgangs erscheint im Display die Meldung „FAILURE“. Das
ist kein defekt der Antenneneinheit. Die Meldung erscheint nur, während die
Antenne das gefundene Signal mit den IDs der gespeicherten Satelliten ver-
gleicht. Erkennt die Antenne das Signal und kann es einer der gespeicherten
Satelliten zuordnen, erscheint LOCKED im Display. Dieser Vorgang wiederholt
sich so lange, bis der von Ihnen gewählte Satellit gefunden wurde.

DEUTSCH DEUTSCH
14 15
Skew Einstellwerte Fehlerbehebung
Kein Satellitensignal
• Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satel-
liten befinden, führen zu einem Verlust des Signals.
• Wenn das Satellitensignal durch schwere Wetterbedingungen verloren geht, wird
das laufende Programm des Receivers beendet (das Bild wird einfrieren, bzw. ver-
schwinden). Wenn die Witterungsverhältnisse wieder einen guten Empfang ermög-
lichen, wird das TV Bild wieder hergestellt.
• Vergewissern Sie sich, dass in den Einstellungen des Receivers die LNB Spannung
eingeschalten ist. Dieses wird mit der grünen LED am Steuergerät angezeigt (LED
leuchtet grün = LNB Spannung vorhanden).
• Nur bei Caravanman 65 / 85 Premium (ohne AutoSkew)
Sollte die Antenne keinen Satelliten finden, überprüfen Sie die Skeweinstellung des
Satelliten für ihren Standort. Eine Übersicht der Skew Einstellwerte finden Sie auf
Seite 14. Die Grundeinstellung des LNBs ist 0 Grad. Sollte diese laut Liste mehr als 5
Grad abweichen, korrigieren Sie die Gradzahl entsprechend.
Gibt es Verschmutzung auf der Antenne?
Starke Verschmutzung auf dem Spiegel oder dem LNB Gehäuse kann zu Empfangspro-
blemen führen.
Ist alles richtig angeschlossen und eingeschaltet?
Vergewissern Sie sich, dass der TV und der Receiver richtig angeschlossen und der Recei-
ver für den Satellitenempfang richtig eingestellt ist. Sind alle Kabel richtig angeschlossen
oder hat die Verbindungen eine andere Person versehentlich gelockert?
Satelliten Ausleuchtzone
Satelliten sind in festen Positionen über dem Äquator im Orbit positioniert. Um die TV Si-
gnale zu empfangen, muss der Empfangsort innerhalb der Ausleuchtzone liegen. Mit der
Abbildung auf Seite 17 können Sie überprüfen, ob sich Ihr Standort in der Ausleuchtzone
des Satelliten befindet. In den Randgebieten der Ausleuchtzone kann es zu Empfangs-
störungen kommen.
Satellitenfrequenz wurde geändert
Fernsehsender wechseln vereinzelt Ihre Frequenz die mit der Frequenz im Receiver dann
nicht mehr übereinstimmt. Erkundigen Sie sich nach der aktuellen Frequenz des Senders.

EL Motor STALL
Elevationsmotor blockiert, die Antenne kann sich nicht aufrichten.
AZ Motor STALL
Azimuthmotor blockiert, die Antenne kann sich nicht drehen.
LÖSUNG: Bitte überprüfen Sie, dass keine Hindernisse die Antenne blockieren.
EL Motor NO POWER
Elevationsmotor bekommt keine ausreichende Stromzufuhr.
AZ Motor NO POWER
Azimuthmotor bekommt keine ausreichende Stromzufuhr.
LÖSUNG: Bitte überprüfen Sie die Verbindung des Steuerkabels und/oder ob eine aus-
reichende Stromversorgung für die Antenne vorhanden ist (12V, 5A).
SK Motor NO POWER
Fehler in der Auto Skew Einheit
SK Count
Fehler in der Auto Skew Einheit
LÖSUNG: Bitte kontaktieren Sie
einen Techniker von Ihrem Fachhändler.
DEUTSCH DEUTSCH
16 17
Ausleuchtzone
Fehlermeldungen des Steuergerätes
Hinweis: In den Randgebieten der Ausleuchtzone
kann es zu Empfangsstörungen kommen.
Notbedienung: Bei einer Störung der Antenne, können Sie durch ändern der DIP
Schalter auf der Rückseite des Gerätes, die Antenne manuell steuern.
Hinweis: Die Standard Einstellungen der DIP Schalter finden Sie auf Seite 10.
hoch runter
Cycle Test
Die Antenne simuliert einen
Suchvorgang.
Manueller Modus (Elevation)
Die Antenne kann über die SEARCH
und STOW Taste gesteuert werden.
Manueller Modus (Azimuth)
Die Antenne kann über die SEARCH
und STOW Taste gesteuert werden.
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
Caravanman 65 Premium
Caravanman 85 Premium / 85 Professional
Hinweis:
Nach einer Fehlermeldung muss
die Stromzufuhr des Steuergerätes
getrennt und wieder hergestellt
werden, um eine weitere Bedienung
zu ermöglichen.

Montageabmessungen
165cm
Drehpunkt
Max. Schwenkradius
ab einer Höhe
von 20 cm
39cm 82cm
39cm
99cm
88cm
Fahrtrichtung
125cm
71cm
82cm
Max. Schwenkradius
ab einer Höhe
von 20 cm
39cm
Fahrtrichtung
Drehpunkt
39cm 66cm
Caravanman 65 Premium
Caravanman 85 Premium / 85 Professional
DEUTSCH DEUTSCH
18 19
Konformitätserklärung
Hinweis:
Gewicht und Abmessungen sind nicht die absolut exakten Werte.
Technische Details können jederzeit geändert werden (nach Hersteller)
ohne vorherige Ankündigung.
Konformitätserklärung
Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:
Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG
EN 55013: 2001 + A1: 2003 + A2: 2006
EN 55020: 2007
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
Niederspannungsrichtlinie 2006/95/EG
EN 60065: 2002 + A1: 2006 + A11: 2008
Technische Daten
65 Premium 85 Premium 85 Professional
Antennen Typ Off-Set Spiegel Off-Set Spiegel Off-Set Spiegel
LNB Typ Single LNB Single LNB Twin LNB
Frequenz Band Ku Band Ku Band Ku Band
Antenna Verstärkung 37dBi 39 dBi 39dBi
Ausleuchtzone (Minimum EIRP) 46dBW 44dBW 44dBW
Polarisation V/H oder RHCP/LHCP V/H oder RHCP/LHCP V/H oder RHCP/LHCP
Motor 2-Achen Motor 2-Achen Motor 2-Achen Motor
Neigungswinkel (Elevation) 0° bis 70° 0° bis 70° 0° bis 70°
Suchwinkel (Azimuth) 360° 360° 360°
Neigungsgeschwindigkeit 6° pro Sekunde 6° pro Sekunde 6° pro Sekunde
Drehgeschwindigkeit 13° pro Sekunde 13° pro Sekunde 13° pro Sekunde
Lagertemperaturbereich -20° bis 70° -20° bis 70° -20° bis 70°
Betriebstemperaturbereich -20° bis 50° -20° bis 50° -20° bis 50°
Stromversorgung 12 V DC 5A 12 V DC 5A 12 V DC 5A
Leistungsaufnahme im Suchmodus 12 V / 20-30 Watt 12 V / 20-30 Watt 12 V / 20-30 Watt
Leistungsaufnahme im Standby 12 V / 0,01 Watt 12 V / 0,01 Watt 12 V / 0,01 Watt
Antennen Gewicht 14kg 15kg 15kg
Abmessungen (geschlossen) 82x66x 19 cm (L/B/H) 102 x 85 x19cm (L/B/H) 102 x 85x19 cm (L/B/H)

DEUTSCH DEUTSCH
20 21
Firmware Update
Wenn die Frequenz, auf der die Antenne den Satelliten idendifiziert, abgeschaltet wird,
muss ein Firmwareupdate des Steuergerätes durchgeführt werden.
Die aktuelle Firmware Version des Steuergerätes können Sie in den ersten 3 Sekunden
nach dem Einschalten im unteren Bereich des Displays ablesen.
Bitte erkundigen Sie sich auf unserer Homepage nach der aktuellsten Firmware Version.
Vorbereitung der SD Karte:
Bevor Sie die SD Karte benutzen, formatieren Sie sie auf “FAT32“
Nachdem Sie die SD Karte formatiert haben, kopieren Sie die neue Software darauf.
Updatevorgang:
1. Schalten Sie das Steuergerät ein.
2. Stecken Sie die SD Karte in den Slot auf der Vorderseite des Steuergerätes.
3. Folgendes erscheint im Display:
4. Nachdem die Software kopiert wurde, erscheint folgende Meldung:
5. Entfernen Sie nun die SD Karte.
6. Die Firmware ist nun aktualisiert.
SD CARD DETECTED
WRITING SOFTWARE
LOAD COMPLETE
SD
CARD

Stand: v2.0 Juni 2013
Caravanman 65 Premium
Caravanman 85 Premium
Caravanman 85 Professional
User manual and installation instruction
Englisch
Brillantes FernsehenBrillantes Fernsehen

ENGLISH ENGLISH
Contents
02 03
Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | [email protected]
Introduction
Safety Information................................................................ 03
Short description...................................................................03
Delivery........................................................................................03
System Components .......................................................... 04
Installation
Installation .................................................................................05
Gluing instructions...............................................................06
Indoor installation................................................................. 08
Assembly the dish.................................................................08
Connection ...............................................................................09
Control unit...............................................................................10
Satellite broadcasting......................................................... 11
Startup and operation........................................................12
Setting the LNB skew..........................................................13
Skew Settings................................................................................14
Troubleshooting.........................................................................15
Error messages of the control unit.............................16
Footprint ...........................................................................................17
Mounting Dimensions........................................................... 18
Specications................................................................................ 19
Firmwareupdate.........................................................................20
Delivery
• Control unit (IDU) incl. powercable (ca. 1,50m)
• Antenna cable (10m)
• Antenna cable (1m)
• Control cable (7m) (water resistant)
• Roof outlet
• Weather protection for cable connector
• mounting glue (optional)
• Power supply 230V (12V, 5A) (optional)
• User manual
Safety Information
Caution – Improper handling by unqualified personnel can cause serious
damage to this equipment. Unqualified personnel who tamper with this
equipment may be held liable for any resultant damage to the equipment.
Note – Before you begin, carefully read each of the procedures in this ma-
nual. If you have not performed similar operations on comparable equip-
ment, do not attempt to perform these procedures.
Short description
The satellite antenna system is the innovative and a technologically advanced satellite
Positioner system. The antenna has a unique combination of cutting-edge components.
Fast satellite search and compatibility with all digital, HD-ready set-top boxes and TV sets
are guaranteed.

ENGLISH ENGLISH
04 05
System components Installation
Antenna unit
The 85 cm (or 65 cm) wide dish is screwed in a few steps to
the motor unit, thus forming the complete antenna unit. The
mirror is mounted only after the installation of the mo-
tor unit.
Control unit (IDU)
The control unit is used for satellite selection and control. It
is connected between the antenna and the set-top box and
supplied the antenna with electricity. After successful align-
ment, the device switches off automatically.
Warning:
The Caravanman 85 Professional has an additional Auto Skew function that
adjust the polarization angle of the LNB automatically, and a additional con-
nection for a second set-top box.
Warning:
Please also note that the antenna height of the vehicle will change accordin-
gly! Please strictly adhere to the various points in the installation instructions!
Open box and remove the control unit, cables and packing material. Lift the antenna
straight up out of the box. Never place the system upside down!. When you lay down
the antenne, pmake sure that the cable attached to the antenna not be below the base
plate to prevent damages.
Basically, we recommend that you leave the installation to make by your dealer or work-
shop!
General Information:
Provide a suitable working environment, a garage/warehouse is better than open air. The
ambient temperature for installation is between +5°C and max. +25°C. Work not directly
in the sun. Comply with the safety regulations when handling with chemical products.
Provide the necessary hygiene.
Preparation:
1. Make sure that the roof of your vehicle is sufficiently stable. In case of insufficient or
doubtful roof stability is an approximately 2 mm thick plate with 100 x 100 cm is to be
attached to the outer roof skin. Ask to your vehicle manufacturer.
2. Make sure that all parts are present.
3. Place the antenna on the later assembly area
and align it so that the mirror and the LNB
unit pointing towards the rear of the ve-
hicle. Make sure that the slot is flat and no
roof structures in the way that can interfere
with satellite reception. Constructions up to
20cm in height do not matter, higher ups
should have a corresponding distance to the
antenna, so that no obstacle exists between
the antenna and the satellite. The least dis-
tance to an air conditioner should be 30cm.
4. Clean the mounting surface with a suitable
cleaner and a fleece cloth to remove dirt and
impurities. Then draw the antenna feet with
a pen.

1. Roughen the drawn areas and feet with sandpaper (120 grit) to easily and thoroughly
clean the surface again with cleaner (WARNING: then no longer touch areas) and let
the clean dry for about 10 minutes..
Roof outlet:
1. If you have no way to feed the cable through
an existing Roof outlet, seek a suitable place
(best in the slipstream behind the antenna)
on the roof for the installation of the Roof
outlet to prevent ingress of moisture (eg rain
or splashing) in to avoid borehole. Make sure
that the cable is not bent too much signal
loss and to avoid damaging the cable (ben-
ding radius max. 5-7 cm).
2. To install the weatherproof housing for the
cable connector, glue as described above,
the base plate to a suitable location of your
vehicle. Connect the connecting cable and
insert it into the slot provided. Now put the
cover on the base plate and fix it with the
screws. Seal openings here both with the
weather-resistant silicone material.
ENGLISH ENGLISH
06 07
1. Prepare the glue for mounting.
2. Now take the glue on the underside of the antenna base in
serpentine lines, so that the glue can harden well to the in-
side.
3. Now place immediately (within 5 minutes after adhesive application), the antenna on
the marked fields. Press your feet slightly and evenly and fix the antenna so that it
stays in place, eg by an adhesive tape. It must be after pressing for at least 2 mm glue
between antenna and surface. The adhesive is cured max. in 48 hours at +18° C and a
relative humidity of 50%. Should prevail low humidity during the assembly time, spray
after bonding in the vicinity of the antenna always some water in the air.
4. Remove any spilled adhesive immediately with a putty knife or similar and clean the
soiled surfaces with the cleaner and a fleece cloth.
5. For safety, you can attach the antenna base additionally. Given by drill through the
existing hole in the respective antenna to the roof of your car and fix it with a screw
with locking nut. In order for the freshly bonded feet can not slip, wait with this work
until the adhesive has cured.
6. After the complete assembly and curing of the adhesive, a silicone can be drawn
around the antenna bases.
Gluing instructions

Information:
The antenna does not have to
necessarily be operated with
two receivers!
ENGLISH ENGLISH
08 09
1. The control cable and coaxial cable is routed inside the vehicle.
IMPORTANT: The control cable must not be shortened.
2. Make sure when you choosing a location for the control unit and the set-top box
that both devices are in a dry and a protected place.
3. Do not place the control unit and the set-top box close to heat sources and ensure
sufficient ventilation.
4. Below are the basic connections for the antenna system are shown:
• Connect the power supply (red and black thick cable) for the control unit to your
car battery via a fuse (7 amps) to avoid a cable fire at short circuit. The yellow cable
is connected to the ignition plus of the vehicle (12 volts line only when the ignition
leads), and also protected with a fuse of 7 amps. The remaining black wire is con-
nected to the corresponding negative (ground).
• Connect the cables coming from the antenna to the control unit:
- 7m Control cable with green connector into„CONTROL CONNECTOR“
- 10m Coaxial cable with F-connector in„ANTENNA“
• Connect the control unit to the set-top box:
- 1,5m Kcoaxial cable with F-connector from„RECEIVER“ to set-top box.
1. Turn on the control unit.
2. Press the SEARCH button and wait until the back part of the antenna is erected.
3. Remove the power supply to the control unit - the search is interrupted and you
can now assembly the dish.
4. After assembly the dish you can connect the power supply back on and start a
normal scan.
Indoor installation
Assembly the dish
Connection
Control unit
Control cable 7m
Positive pole
Coaxial cable 10m
Coaxial cable 1m
Minus pol
Plus ignition
(+)(-)
Zündungsplus
Second connection
only 85 Caravanman
Professional
Power supply
The Caravanman automatically moves to the folded state when the ignition key is tur-
ned. This function is only available when the controller is turned off and cables and
are connected. The control unit displayed„IGNITION“.
12V DC via battery (positive-perma-
nent systems) or optional DC power
supply 230V/12V (no charger). Ensure
that a current is assured of at least 5
amps. set-top box set-top box
TV TV
(+) (-)
Note
The control cable (7 m) can not
be reduced, because that can cause
interference.
During the registration process may
not be connected to the battery
charger!
1
1
2
3
4
5
6
2
3
not in
Included!
3
4
5
5
5
6
6
HDMI
or
Scart
HDMI
or
Scart

ENGLISH ENGLISH
10 11
Control Unit
Should not be the DIP switches in this position, the
antenna unit can not search automatically for a satellite.
Rearpanel of the control unit
Default setting for the DIP switch
Frontpanel of the control unit
set-top box antenna
DIP switch
123456
RS232
control cable 12V DC OUT
12V DC IN
1234 5 6
Power S/W LCD Display Satellite
select button
Stow buttonSD Card
Satellite broadcasting
Direct Broadcast Service (DBS) satellites broadcast audio, video and data information
from satellites located ca. 22.000 miles in space. A receiving station, such as the antenna,
should include a dish and satellite receiver to receive the signals and process them for
use by the consumer audio and video equipment. The system requires a clear view of the
satellite to maximize the signal reception.
Objects such as tall lighthouse, bridges and big ship that block this view will cause a loss
of signal. The signal will be quickly restored once the antenna has a clear line of sight
again. Heavy rain, cloud, snow or ice may also interfere with the signal reception quality.
If the satellite signal is lost due to blockage or severe weather condition, services from
the receiver will be lost (picture will freeze frame and may disappear). When the satellite
signal strength is again high enough, then the receiver will resume providing desired
programming services.
good reception signal bad reception signal

ENGLISH ENGLISH
12 13
Startup and operation
1. Turn on the control unit. The current firmware version will be displayed.
2. When you press the SEARCH button on the control unit the search process of the
antenna unit starts. The adjusted satellite (Astra standard search = 19.2 ° East) appears
in the display and the display starts flashing. During this time (approx. 5 sec.) You can
change the satellite, using the SEARCH and STOW button.
3. After a successful search, the control unit switch off automatically.
4. If you want to retract the antenna back, turn on the controller and press the STOW
button.
Note: Changing the satellite is only possible shortly after switching on the power (as
described in point 2) or after successful satellite search.
Preprogrammed satellites:
ASTRA 2 Position for Astra 2 at 28,2° Ost
ASTRA 3 Position for Astra 3 at 23,5° Ost
ASTRA 1 Position for Astra 1 at 19,2° Ost
HOTBIRD Position for Hotbird at 13° Ost
ASTRA 4 Position for Astra 4 (Sirius) at 4,8° Ost
THOR Position for Thor at 0,8° West
ATLANTIC BIRD Position for Atlantic Bird at 5,0° West
HISPASAT Position for Hispasat at 30° West
TURKSAT Position for Türksat at 42° Ost
Setting the LNB Skew
Signals in the vertical (red) and horizontal (blue) line have an offset of exactly 90° to each
other. Due to the different position of the satellites, depending on your location, it is pos-
sible that the signals do not meet exactly vertically and horizontally on the LNB. To adjust
this, turn the LNB into the correct position to the transmitted signal. This adjustment to
the LNB is called„skew adjustment“. The following figure shows the optimal setting of the
LNB. More accurate the match, the better of reception.
The following settings are only for the
Caravanman 65/ 85 Premium (without
AutoSkew). An overview of the skew settings
can be found on page 14.
LNB Position
bad reception good reception best reception
Satellite signal
0°
+90°-90°
During the search, the display shows the message „FAILURE“ appears. This is
not a defect of the antenna unit. The message only appears while the antenna
compares the detected signal with the IDs of stored satellites. Recognizes the
signal and the antenna can assign it one of the stored satellites, LOCKED ap-
pears on the display. This process is repeated until the area you choose satellite
is found.

ENGLISH ENGLISH
14 15
Skew Settings Troubleshooting
No Signal
• Objects such as trees, bridges, and large buildings, which are located in the angle of
the satellite will lead to a loss of the signal.
• If the satellite signal is lost through severe weather conditions, the current program
of the receiver is stopped (the image freeze, or disappear). If the weather conditions
allow a good reception again, the TV screen will be restored.
• Make sure that the settings of the set-top box to LNB voltage is switched on. This is
indicated by the green LED on the control unit (LED green = LNB voltage present).
• Only Caravanman 65 /85 Premium (without AutoSkew)
If the antenna has not found satellites, check the Skew settings for the satellite
at your location. An overview of the skew settings can be found on page 14. The
basic setting of the LNB is 0°. Should they deviate more than 5°, adjust the degrees
accordingly.
There is dirt on the antenna?
Excessive dirt on the housing may cause reception problems.
Everything is properly connected and turned on?
Your satellite TV receiver might be set up incorrectly or defective. First check the receiver’s
configuration to ensure it is set up for the desired programming. In the case of a faulty re-
ceiver, refer to your selected receiver’s user manual for service and warranty information.
Satellite footprint
Television satellites are located in fixed positions above the Earth’s equator and beam
TV signals down to certain regions of the planet (not worldwide). To receive TV signals
from a satellite, you must be located within that satellite’s unique coverage area. With the
figure on page 17, you can check if you are located in the footprint of the satellite. In the
outlying areas of the footprint there may be interference.
Satellite Frequency Data Changed
If some channels work, while one or more other channels do not, or if the antenna can-
not find the selected satellite, the satellite’s frequency data might have changed.

EL Motor STALL
Elevation motor blocked, the antenna can not straighten up.
AZ Motor STALL
Azimuth motor blocked, the antenna can not turn.
SOLUTION: Bitte überprüfen Sie, dass keine Hindernisse die Antenne blockieren.
EL Motor NO POWER
Elevation motor receiving sufficient power.
AZ Motor NO POWER
Azimuth motor receiving sufficient power.
SOLUTION: Please check the connecting of the control cable and/or whether an
adequate power supply for the antenna is present (12 V, 5 A)
SK Motor NO POWER
Skew errors of the Auto Skew unit
SK Count
Skew errors of the Auto Skew unit
SOLUTION: Please contact
a technician of your local dealer.
ENGLISH ENGLISH
16 17
Footprint
Error messages of the control unit
Note: In the outlying areas of the footprint there may be interference.
Notbedienung: Bei einer Störung der Antenne, können Sie durch ändern der DIP
Schalter auf der Rückseite des Gerätes, die Antenne manuell steuern.
Note: The default settings of the DIP switch, see page 10.
up down
Cycle Test
The antenna simulates
the search.
Manueller Modus (Elevation)
The antenna can be controlled via
the SEARCH and STOW button.
Manueller Modus (Azimuth)
The antenna can be controlled via
the SEARCH and STOW button.
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
Caravanman 65 Premium
Caravanman 85 Premium / 85 Professional
Note:
After an error of the power supply,
the control unit must be disconnec-
ted and connected again to enable a
further operation.
