CZ 1
ČEŠTINA
Překlad originálního návodu k obsluze
BRUSKA NA SÁDROKARTON
MENZER TBS 225 PRO / TSW 225 PRO
Obsah
Předmluva
1. Použité symboly a symboly, které je třeba respektovat CZ 3
1.1 Symbolynapřístroji CZ3
1.2 Obecněplatnésymbolyapokyny CZ3
2. Použití v souladu s určením CZ 4
3. Technické údaje a emise CZ 4
4. Bezpečnostní pokyny CZ 5
4.1 Všeobecně CZ5
4.2 Bezpečnostnípokynyspecicképrostroj CZ5
4.3 Pracovníprostředí CZ7
4.4 Zpětnýráz CZ8
5. Obecný popis stroje CZ 8
5.1 Zobrazenístrojeapopisytypů CZ8
5.2 Ovládacíprvky CZ8
5.3 Uvedenídoprovozu CZ8
5.4 Nastaveníazacházení CZ9
5.5 TechnologieLonglife CZ10
6. Údržba a opravy CZ 10
6.1 Všeobecně CZ10
6.2 Výměnabrusnéhoprostředku CZ10
6.3 Výměnabrusnépodložky CZ11
6.4 Výměnabrusnéhotalíře CZ11
6.5 Výměnakartáčovéhověnce CZ11
6.6 Výměnarohůtrojúhelníkovébrusnéhlavy(upřístrojůTSW) CZ11
7. Odstraňování chyb a poruch CZ 12
8. Přeprava a skladování CZ 13
9. Likvidace CZ 13
10. Funkční příslušenství a periferie CZ 13
11. ES prohlášení o shodě CZ 13
12. Záruční podmínky CZ 13

2 CZ CZ 3
ČEŠTINA
ČEŠTINA
1. Použité symboly a symboly, které je třeba respektovat
1.1 Symboly na přístroji
Dodržujtenávod!
Používejteochranuočí!
Používejteochranudýchacíchorgánů!
Vytáhnětesíťovouzástrčku!
Nelikvidujteprostřednictvímdomovníhoodpadu!
TřídaochranyII
ZnačkashodyES
1.2 Obecně platné symboly a pokyny
Používejteochranusluchu!
Výstrahapředobecnýmnebezpečím
Výstrahapředelektrickýmnapětím
Pokynyainformace
Milý zákazníku,
sbruskounasádrokartonMENZERTBS225PRO/
TSW225PROjsteserozhodlprovysocekvalitní
výrobeksdlouhouživotnostíaznamenitýmvýko-
nem.Přístrojbylvyvinutspeciálněproprofesio-
nální,atedyintenzivnítrvalépoužívání,disponuje
technologiíMENZERLonglifeaodpovídátak
zvláštnímpožadavkůmprofesionálůzřemeslaa
průmyslu.Chcemevámpoděkovatzaprokázanou
důvěru.
Věnujtepozornostpokynůmkobsluzeabezpeč-
nostnímpokynůmnanásledujícíchstránkách,než
budetespřístrojempoprvépracovat.Důkladné
přečtenínavícpodpoříoptimálnípracovnívýsle-
dek.Bezpečnostnípokynyvásmajíchránitpřed
nehodamivdůsledkunesprávnéhopoužitíbrusky
nasádrokarton.
Pokynykobsluzeaúdržběseznamujíuživatele
bruskynasádrokartonskonstrukcí,technickými
předpoklady,bezpečnouobsluhou,správnou
údržbouaopravamiarovněžseskladováním
apoužíváním.Provozovánípřístrojesedějena
vlastnínebezpečíaodpovědnost.Tentonávodk
obsluzeavněmobsaženébezpečnostnípokyny
bysemělypečlivěuschovat.
VáštýmMENZER

4 CZ CZ 5
ČEŠTINA
ČEŠTINA
4. Bezpečnostní pokyny
4.1 Všeobecně
Pozor! Přečtěte si všechny bezpečnostní
pokyny a návody!
• Uschovejtepečlivěnávodkobsluze.
• Používejtepřístrojpouzevsouladusurčením.
Práce,prokterénebylpřístrojvyvinut,mohoumít
zanásledekosobníavěcnéškody.
• Nedodržovánínávodůapokynůnebochyby
přijejichdodržovánímohoumítzanásledek
zasaženíelektrickýmproudem,požáranebo
těžkázranění.
• Tentopřístrojnesmějíobsluhovatosoby,
kterétrpítělesnými/duševnímiomezeníminebo
poruchamivnímánínebojimžchybípotřebná
zkušenostvzacházenístakovýmipřístroji.Děti
nesmějípřístrojpoužívat!
• Skladujtepřístrojmimodosahdětí.
• Nenechtenikdypoužívatpřístrojosoby,kterési
nepřečetlynávodkobsluze.
• Nechtevadnépřístrojeopravovatpouzeservi-
semMENZER.
4.2 Bezpečnostní pokyny specické pro stroj
• Přístrojsesmípřipojovatpouzeksíťovýmzá-
suvkám,jejichžsíťovénapětíakmitočetsouhlasí
súdajemtypovéhoštítkustroje.
• Ujistětesepředzahájenímpráce,ževšechny
ovládacíprvkyfungují.
• Neuvádějtenikdypřístrojdoprovozu,jsou-lipří-
tomnapoškozenínakabelu,součástechopláštění
nebojinýchkomponentechpřístroje.
• Abysezabránilonehodám,ujistětesepřed
každýmzapojenímstrojedosíťovézásuvky,že
nenímožnéneúmyslnéspuštěníbrusky.
• Držtepřístrojvždyoběmarukama,neboťjinak
můžedojítkeztrátěkontrolynadnástrojema
mohouvzniknoutškody.
• Odstraňtenářadí(např.klíčenašrouby)před
zapnutímpřístroje.
• Nechtepřístrojpředzahájenímprácecca1
minutunazkouškuběžet–srotačníosouodvrá-
cenouodtěla.
• Držtepřístrojpouzezaizolovanéplochypro
uchopení,abysezabránilozasaženímelektric-
kýmproudem,pokudpřistrojnarazínaskrytá
elektrickávedenínebovlastnísíťovýkabel.
• Hlukvznikajícípřiprácipoškozujesluch.Noste
ochranusluchu.
• Prozmenšenírizikazasaženíelektrickým
proudemdržtepřipojovacíkabelvdostatečné
vzdálenostiodbrusnéhotalíře,resp.odbroušené
plochy.Takminimalizujeterizikopoškození
opláštěníkabeluneboproříznutíkabelubrusným
prostředkemazabránítetomu,abysekabeltáhl
okolovašírukynebopaže.
• Pokudsepřipojovacíkabelpoškodí,vytáhněte
ihnedsíťovouzástrčku.
• Netahejtepřipojovacíkabelpřesostréhrany,
abysezabránilozalomenímaprasknutím,která
mohoumítdalšínásledky.
• Netahejtepřístrojsesíťovézásuvkynikdyzaka-
bel,nýbržktomuuchoptezástrčku,anezavěšujte
nikdypřístrojzakabel.
2. Použití v souladu s určením
BruskanasádrokartonMENZERTBS225PRO
/TSW225PROjeurčenaprobroušení stěn a
stropůvevnitřníavenkovníoblasti,kbroušení
tmelenýchsádrokartonovýchstěnarovněžk
odstraňováníbarevnýchnátěrů,zbytkůlepidla
anebotapet.Přitomsesmějípoužívatpouze
brusnéprostředkydoporučenérmouMENZER.
Použitírozbrušovacíchnebohrubovacíchkotoučů
arovněžvějířovitýchbrusnýchkotoučů,drátěných
kartáčůnebopilovýchkotoučůjenepřípustné.
Kodsáváníprachudoporučujemeprůmyslové
vysavačeMENZERVC660M;VC760a
VC790PRO.
*ZjištěnopodlezkušebníchpodmínekEN60745
snovýmaneopotřebenýmelektrickýmnástrojem
aostrýmbrusnýmprostředkem.Hodnotysemění
vdůsledkupravidelnéhopoužívání,opotřebenía
měnícíchseobrobkůabrusnýchprostředků.
3. Technické údaje a emise
Rozměry/paramet-
ry broušení TBS 225 PRO TSW 225 PRO
Brusnýtalířkruhový/
trojúhelníkový[mm]
Ø225 Ø225
∆250x290
Brusnýzdvih,troj-
úhelníkový[mm]
–1,5
Volnoběžnéotáčky,
plynule[min
-1
]
1000–2100 Ø1000–2100
Početzdvihůna
volnoběh,plynule
[min
-1
]
–∆6000–11000
Rozměry[mm] 460x250x220 Ø510x250x220
∆530x290x220
Hmotnost[kg] 2,7 3,2
Napětí 220–240V ~ 50Hz
110–130V
~ 50Hz
110–120V
~ 60Hz
Příkon 1010W
Třídaochrany /II
Hladinaakustickéhotlaku *83dB(A)
Hladinaakustickéhovýkonu *94dB(A)
Kolísavost(hladinaakustickéhovýkonu) K=3dB
Hodnotaemisevibracíkruh/trojúhelník *a
h
<2,5m/s²/*a
h
<6m/s²
Kolísavost(hodnotaemisevibrací) K=3m/s²

6 CZ CZ 7
ČEŠTINA
ČEŠTINA
4.3 Pracovní prostředí
• Dejtepozor,abysenavašempracovištinena-
cházelyžádnédalšíosobynebobylazaručena
dostatečnábezpečnostnívzdálenostmezivámi.
• Abysezabránilopoškozenímbrusnéhotalíře,
musísepředzahájenímbroušenívšechnyhřebí-
ky,šroubynebojinékovovépředmětyzapustitdo
obráběnéplochyneboodstranit.Tímsezabrání
poškozenímpřístrojearovněžzaseknutíazpětné-
murázu.
• Připojteprosníženízatíženíprachemvhodný
průmyslovývysavač.
• Prachpobroušeníaodletujícíúlomkybrusného
prostředkuneboobrobkuohrožujívašeoči.Noste
ochrannébrýle!
• Prachpobroušenízatěžujedýchacícestya
dýchacíorgány.Nosteprotiprachovoumasku!
• Držtesvéruce,vlasy,nohyanepřiléhajícíkusy
oděvuvdostatečnévzdálenostiodbrusnéhotalíře
anebojedodatečnězakryjte.
• Zabraňtekontaktutělasuzemněnýmipovrchy
jakonapř.topnýmitělesyatrubkami.
• Nosteprotiskluzovoupracovníobuv.
• Zajistětedostatečnoustabilitu(dobrýkontakt
sezemíabezpečnourovnováhu)anepracujte
přílišdalekonadhlavou,neboťbystemohli
ztratitrovnováhu.
• Neprovozujtepřístrojvblízkostihořlavýchlátek,
neboťsemohouodjiskervznítit.
• Respektujtelistytechnickýchúdajůvýrobců
materiálůobrobkůkteréchcetebrousit.Tvoří-lise
samovznětlivý nebo výbušný prach, nesmíte
přístroj provozovat,neboťnárazjiskermůžemít
životunebezpečnénásledky.
• Přístrojsenesmípoužívatvoblastechohrože-
nýchvýbuchem.
• Zajistěte,abybylovašepracovištěneustá-
ledobřevětrané,abystezabránilimdlobáma
otravámnebonehodám,neboťsemohoutvořit
toxickévýpary.Respektujtelistytechnickýchúda-
jůvýrobcůmateriálů.Nosteodpovídajícíochranné
prostředky.
• Pokynyproochrannéprostředkyplatíkromě
uživateleprokaždouosobuuvnitřpracovní
oblasti.
• Obrušovánízvláštěnebezpečnýchlátek(např.
olovnatýchnátěrůaazbestu)jevevysokémíře
toxickéamělobysemutedyzabránit,resp.
byjeměliprovádětpouzeodbornícisodpovída-
jícívýstrojí.
• Zajistěte,abybylovašepracovištěneustále
dobřeosvětlené,abysezabránilonehodám.
• Nevystavujtecelýpřístrojžádnýmagresivním
médiímjakonapř.chemikáliímnebovelkému
horkunad60°C.
• Neprovádějtenikdytechnickézměnynapřístroji.
• PoužívejtepouzermouMENZERdoporučené
aúčelupoužitíarozměrůmpřístrojeodpovídající
brusnéprostředkyabrusnétalíře,kterépřesně
padnounabrousicívřeteno,abysezabránilone-
klidnémuchoduaztrátěkontrolynadpřístrojem.
• Používánípoškozenýchvložnýchnástrojůje
nepřípustné.Předkaždýmpoužitímsrovněžpo
páduajinýchvnějšíchvlivechsemusívložné
nástrojeabrusnétalířezkontrolovat,zdanejsou
poškozené,apříp.nahradit.
• Nepoužívejtevložnýnástroj,jehožpřípustné
otáčkysenerovnajínebojsouvyššínežmaximál-
níotáčkyuvedenénaelektrickémnástroji.
• Používejtebruskunasádrokartonyvýhradněpro
obráběnísuchýchploch.Nepoužívejtevodunebo
kapalnéchladicíamazacílátky,neboťtytomohou
napomocikesmrtelnýmzasaženímelektrickým
proudem.
• Abysezabránilořeznýmnebozávažnýmzra-
něním,nenechávejtestrojběžetvbezprostřední
blízkostivašehotělanebopřímouvašehotěla.
Elektrickýnástrojsesmínositutělapouzetehdy,
je-lizcelazastavený.
• Odložtestrojteprvepoté,cobylvypnutabrusný
talířsezcelazastavil,abysezabránilozaseknu-
tímazpětnýmrázům.
• Čistětepravidelněventilačníštěrbinynastroji,
abybyludržovándostatečnýchladicíúčineka
zabrániloseusazováníelektrickyvodivéhopra-
chu,neboťzněhovycházínebezpečízasažení
elektrickýmproudemazkratů.
• Odpojtepřipracovníchpřestávkáchnebopo
ukončeníprácestrojihnedodnapájecísítě.
• Vypněteihnedpřístroj,pokudlzeslyšetneob-
vyklézvukynebodocházíkneobvyklýmvibracím,
aobraťtesenanášservisMENZER.

8 CZ CZ 9
ČEŠTINA
ČEŠTINA
4.4 Zpětný ráz
Zpětnýrázjenáhláreakcenavzpříčený,zasek-
nutýnebozablokovanývložnýnástrojjakobrusný
prostředeknebobrusnýtalíř.Rotacevložného
nástrojesetímtozablokováníuvedevelmirychle
doklidovéhostavu.Tímjejakozpětnáreakce
elektrickýnástrojurychlenprotisměruotáčení
vložnéhonástrojenamístězablokování.Zasekne-
-lisenebovzpříčí-lisenapříkladbrusnýkotoučv
obrobkunebonaněm,můžesehranabrusného
kotouče,kterásezanořídoobrobku,zapléstatím
můžebrusnýkotoučprasknout,uvolnitsenebo
reagovatzpětnýmrázem.Brusnýkotoučmůže
odskočitsměremkobsluhujícíosoběneboodní,
vzávislostinasměruotáčeníbrusnéhokotouče
namístěsevření.Brusnékotoučepřitommohou
prasknout.
Zpětnýrázvyplývázešpatnéhonebonespráv-
néhopoužitístroje,zešpatnéhozpůsobupráce
anebonepříznivýchprovozníchpodmínek.
Následujícípreventivníopatřeníminimalizujíriziko
zpětnéhorázu:
• Držtepřístrojdobřeapevněoběmarukama
aumístětesvépažeasvétělotak,abysteměli
maximálníkontrolunadsilamizpětnýchrázůa
reakčnímimomenty.
• Neumisťujtesvérucenikdydoblízkostitočících
sevložnýchnástrojů,neboťtysemohouodrazit
přesvašeruce.
• Držtesebeaostatníosobymimooblast,vníž
seelektrickýnástrojpohybujepřizpětnémrázu,
protožepřístrojbudepřizpětnémrázuurychlen
protisměruotáčeníbrusnéhoprostředkunamístě
sevření.
• Pracujtezvláštěopatrněvoblastirohůaostrých
hranaj.Zabraňtetomu,abyelektrickýnástrojv
těchtooblastechodskočilnebosevzpříčil.Ná-
sledkembybylaztrátakontrolyazpětnýráz.
5. Obecný popis stroje
5.1 Zobrazení stroje a popisy typů (strana*2*
a*3*)
• TBS 225 PRO
• TSW 225 PRO(sesystémemvýměnnéhlavy)
5.2 Ovládací prvky(strana*4*)
A:Pojistkatlačítka
B:Vypínač
C:Regulátorotáček[MIN–MAX]
5.3 Uvedení do provozu(strana*5*–*10*)
Pozor! Síťovou zástrčku je pro všechny
následně popsané práce třeba vytáhnout ze
zásuvky, resp. ji nezapojovat!
a. Vyjmětepříslušnýpřístrojzobalu.
UpřístrojůTSW(strana*5*a*6*):Vyjmětetělo
přístrojeapotřebnoukruhovounebotrojúhelníko-
vouvýměnnouhlavuzobalu.Otevřetestlače-
nímoboupáčeknavnějšístranětělapřístroje
zajišťovacímechanismusprovýměnnouhlavu
(1a.).Spojtestvarovýmstykempřesupínacíobrys
výměnnouhlavuatělopřístrojeksobě.Dbejte
nasprávnézarovnáníhnacíhočepu.Uvolněte
potésponovéramenokzaxováníhlavy(2a.).
Provýměnuvýměnnéhlavyuvolnětezajišťovací
mechanismuspáčkounatělepřístrojeaoddělte
vytaženímtělapřístrojevýměnnouhlavuod
přístroje(3a.a4a.).
b. Připevnětevhodnýbrusnýprostředekcentricky
nabrusnýtalířstrojepřesbrusnoupodložku(1b.a
2b.–vizstrana*7*).
Pozor!Abybylomožnézaručitpokud
možnobezprašnou práci,musíbýtsací
otvory v zákrytusotvorybrusnépodložky.
c.Připojtezaklapovacím,resp.zásuvnýmsys-
témemkestrojiprůmyslovývysavač.Řiďtese
propřipojeníprůmyslovéhovysavačesystémem
MENZERobrázkovýminávody(strana*8*–1c.
a2c.).Musí-lisevložituniverzálníadaptérMEN-
ZER,řiďtesenávodemnaobounásledujících
stránkách(1d.–3d.kpřipojeníadaptéru–viz
strana*9*,1e.–3e.kpřipojeníprůmyslového
vysavačenaadaptér–vizstrana*10*).Ujistětese
předtím,žejevprůmyslovémvysavačivloženvak
naprachvhodnýprojemnýprach.
d. Ujistětesepředpřipojenímpřístrojedosíťové
zásuvky,žejepřístrojovétlačítkonestisknuté,a
zapojtepřístrojzástrčkoudosíťovézásuvky.
5.4 Nastavení a zacházení
(strana*11*–*13*)
a.Nejprvemůžetezapnoutprůmyslovývysavač
apotébruskunasádrokarton.Držtestrojdobře
apevněaprotlačtetlačítko.Odjistětesoučasně
příčněprobíhajícípojistku(AaB–vizstrana*11*).
Počítejtestočivýmúčinkempozapnutí.
b. Držtebruskunasádrokartonpevněoběma
rukamazaurčenéizolovanézónyprouchopení
(D1aD2–vizstrana*11*).
c. Rychlostrotace,resp.zdvihulzepodlepotřeby
plynulenastavitregulátoremotáček(C–viz
strana*11*).Tojemožnéiběhemprovozu.Vyšší
otáčky,resp.počtyzdvihůumožňujívysokýúběr,
zatímconižšízaručujívětšíkontrolunadproce-
sembroušení.
d. Zahajteprocesbroušeníopatrnýmnasazením
naobráběnouplochu.
Přitlačujtepouzenatolik,abybrusnáhlava
doléhalarovněazarovnaněkpovrchu.
Přílišpevnépřitlačenílzevyvolávatspirálovité
vzoryškrábancůanerovnostinapracovníplošea
navícnástrojtrvalepoškodit.Doporučujese
krouživéapřekrývajícísevedeníbrusnéhlavy
přespracovníplochu.Bruskabymělaaždo
požadovanéjemnostivždyzůstatvpohybu,neboť
přílišdlouhébroušenínajednommístěvedek
vybroušenýmstopám.
UpřístrojůTSW:Trojúhelníkovoubrusnou
hlavouneníprováděnrotační,nýbržkmitavý
brousicípohyb.Vrozíchbysemělopracovatse
sníženýmpřítlakem,abysešpičkyhlavyochránily
předpřetíženímadeformací.

10 CZ C Z 11
ČEŠTINA
ČEŠTINA
6.3 Výměna brusné podložky
(strana*16*a*17*)
Díkyoboustrannémuupínacímupovlakuvyměníte
kruhovoubrusnoupodložkubezproblémůtak,že
jistáhnetezpodložnéhokotoučeapřitlačítepřes-
něcentrickynovoubrusnoupodložku(1.–4.).
Pozor!Abybylomožnézaručitpokud
možnobezprašnou práci,musíbýtsací
otvory v zákrytusotvorybrusnéhotalíře.
Prooptimálnívýsledekbroušenímusíbýt
brusnápodložkakompletněrovná.
Poškozenépodložkyseprotomusípředdalším
broušenímvyměnit.
UpřístrojůTSW:Provýměnubrusnépodložkyna
trojúhelníkovébrusnéhlavěseobraťtenaservis
MENZER.(5.–vizstrana*17*).

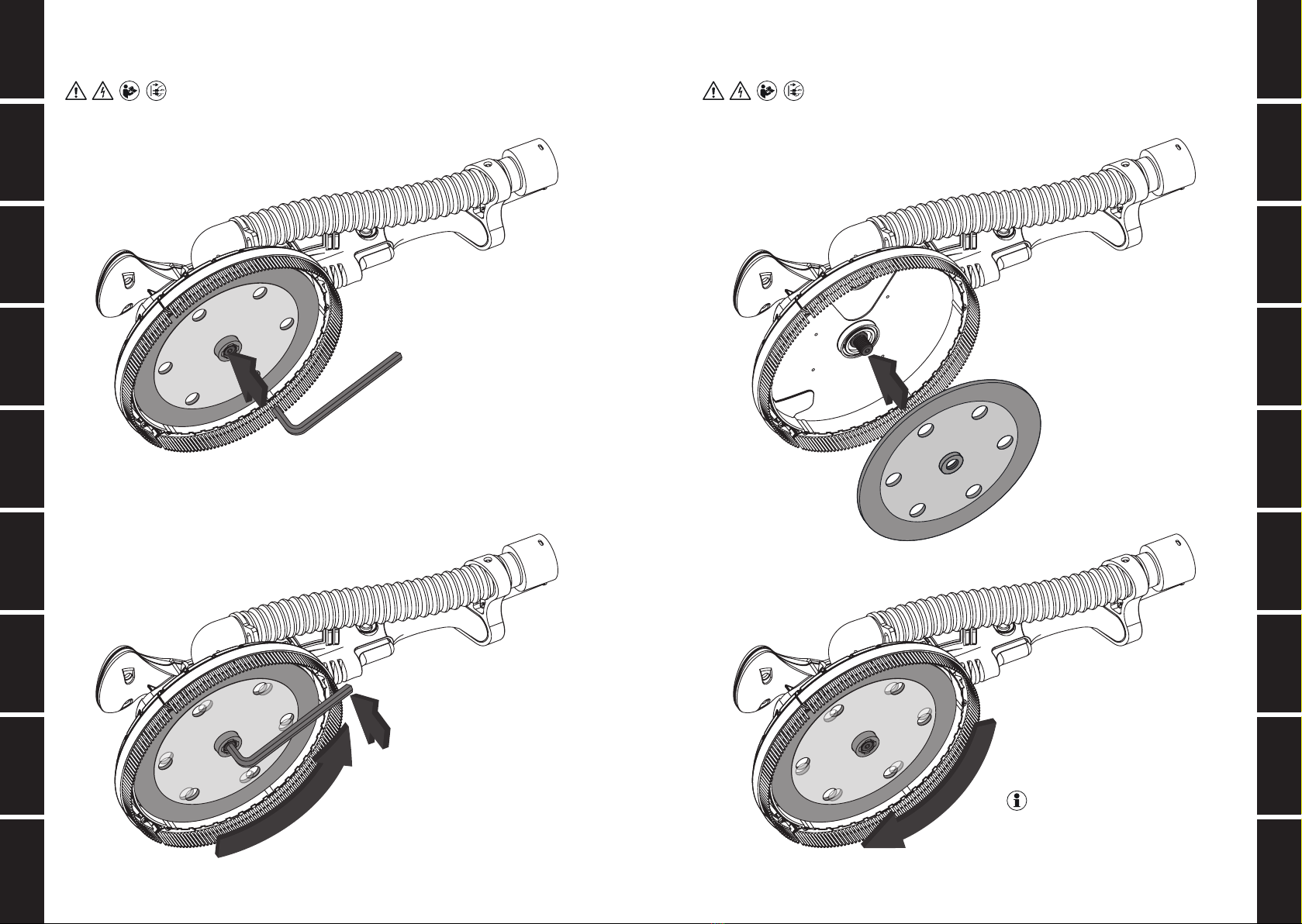

6.4 Výměna brusného talíře
(strana*18*a*19*)
Provýměnukruhovéhobrusnéhotalířeuvolněte/
stáhnětenejprvebrusnoupodložkuzbrusného
talíře(viz6.3Výměnabrusnépodložky).
Zaxujtenynízávitovouosuvestředubrusného
talířepřiloženýmklíčemnavnitřníšestihran(1a.).
Nynílzebrusnýtalířvesměruotáčenístrojeze
závitovéosyodšroubovatasejmout(2a.).
Novýbrusnýtalířsejednodušerukouažnadoraz
našroubujeprotisměruotáčenístroje(1b.a2b.).
Nynímůžeteznovupřipevnitbrusnoupodložku
(viz6.3Výměnabrusnépodložky).
Utaženíklíčemnavnitřníšestihrannení
potřebné(2b.).

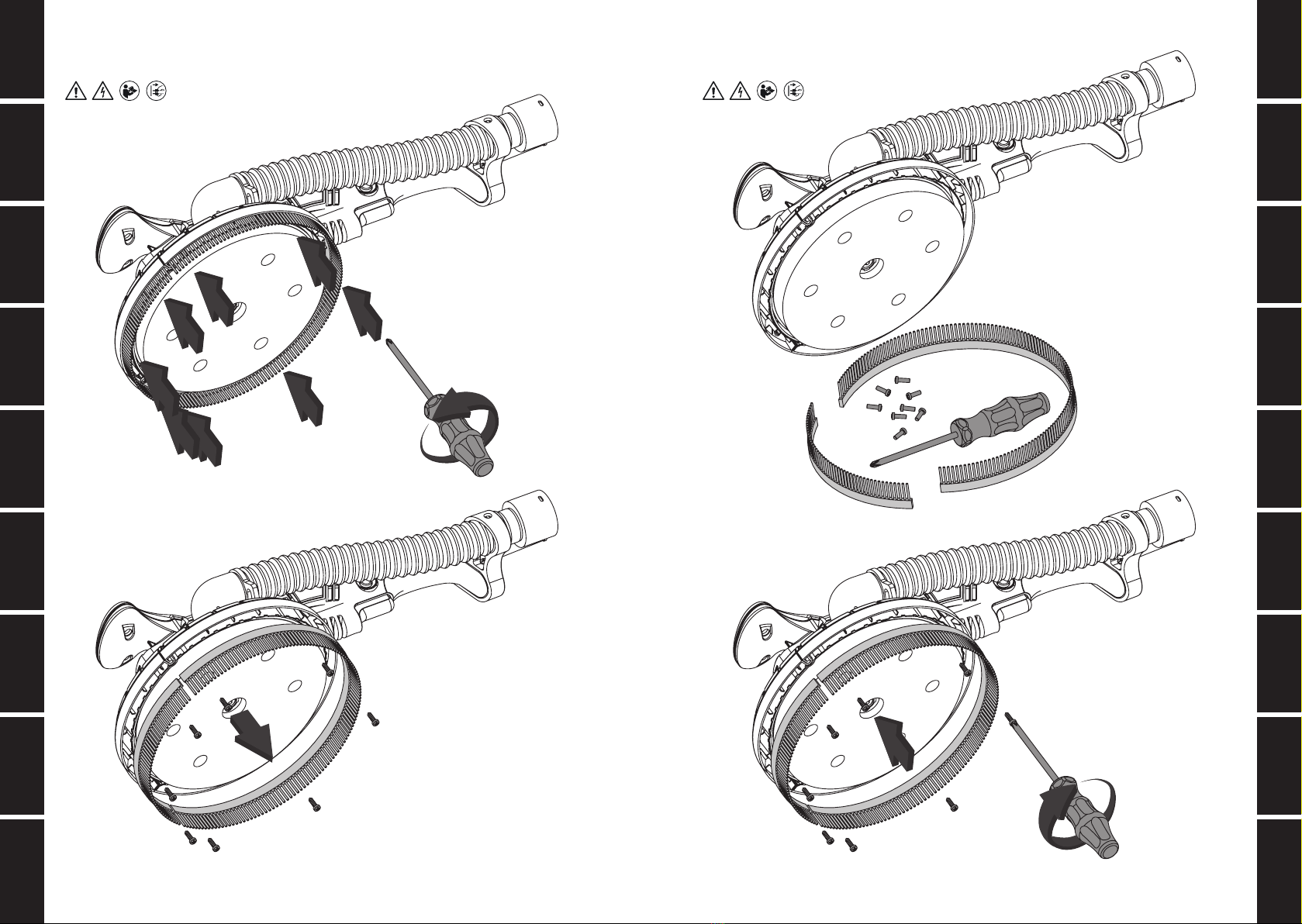

6.5 Výměna kartáčového věnce
(strana*20*a*21*)
Je-likartáčovývěneckruhovýchbrusnýchhlav
opotřebenýnebopoškozený,musísevyměnit.
Provýměnukartáčovéhověnceuvolněte/stáhněte
brusnýprostředekzbrusnéhotalíře(6.2Výměna
brusnéhoprostředku).Odstraňtešrouby,které
držíkartáčovývěnec,apotékartáčovývěnec
samotný(1.–3.).
Připevnětenovýkartáčovývěnecnastarémístoa
znovujejpevněpřišroubujtešrouby(4.).
Nynímůžeteznovupřipevnitbrusnýprostředek
(viz6.2Výměnabrusnéhoprostředku).

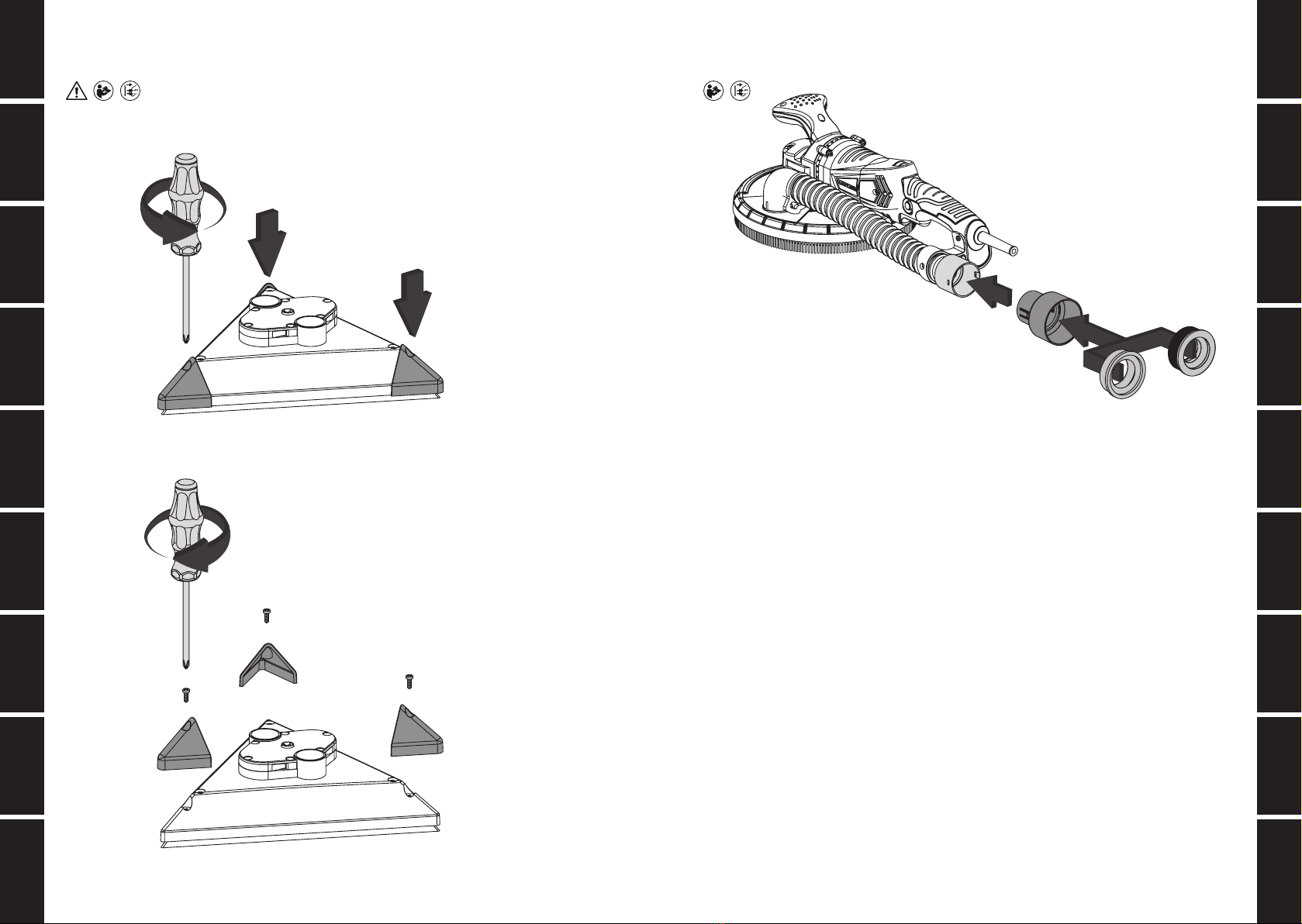

6.6 Výměna rohů trojúhelníkové brusné hlavy
(u přístrojů TSW)(strana*22*)
Provýměnurohůnatrojúhelníkovébrusnéhlavě
uvolnětevnějšíšroubyatělesuvýměnnéhlavy
(1.).Vyměňtenásledněrohyaznovupevně
utáhnětešrouby(2.).
6. Údržba a opravy
6.1 Všeobecně
Síťovouzástrčkujetřebaprovšechnyprácena
přístrojivytáhnoutzezásuvky!
Nepoužívejtevodunebojinékapalnéčisticí
prostředky!
Všechnydílyopláštění,ovládacíprvkyaklouby
jetřebapravidelněvyfoukataofoukatsuchýma
čistýmstlačenýmvzduchem!
Dbejte,abybylyvzduchovéštěrbinynaopláště-
níchvždyvolnéačisté!
Kontrolujtepravidelněpředprovozovánímpřístro-
je,zdanejsoupřipojovacíkabel,zástrčkaajiné
komponentypřístrojepoškozené,anechtejepříp.
nahraditnašímservisemMENZER!
Všechnyopravynapřístrojiaveškerépráce,které
vyžadujíotevřenísoučástíopláštění,musíprová-
dětservisMENZER!
6.2 Výměna brusného prostředku

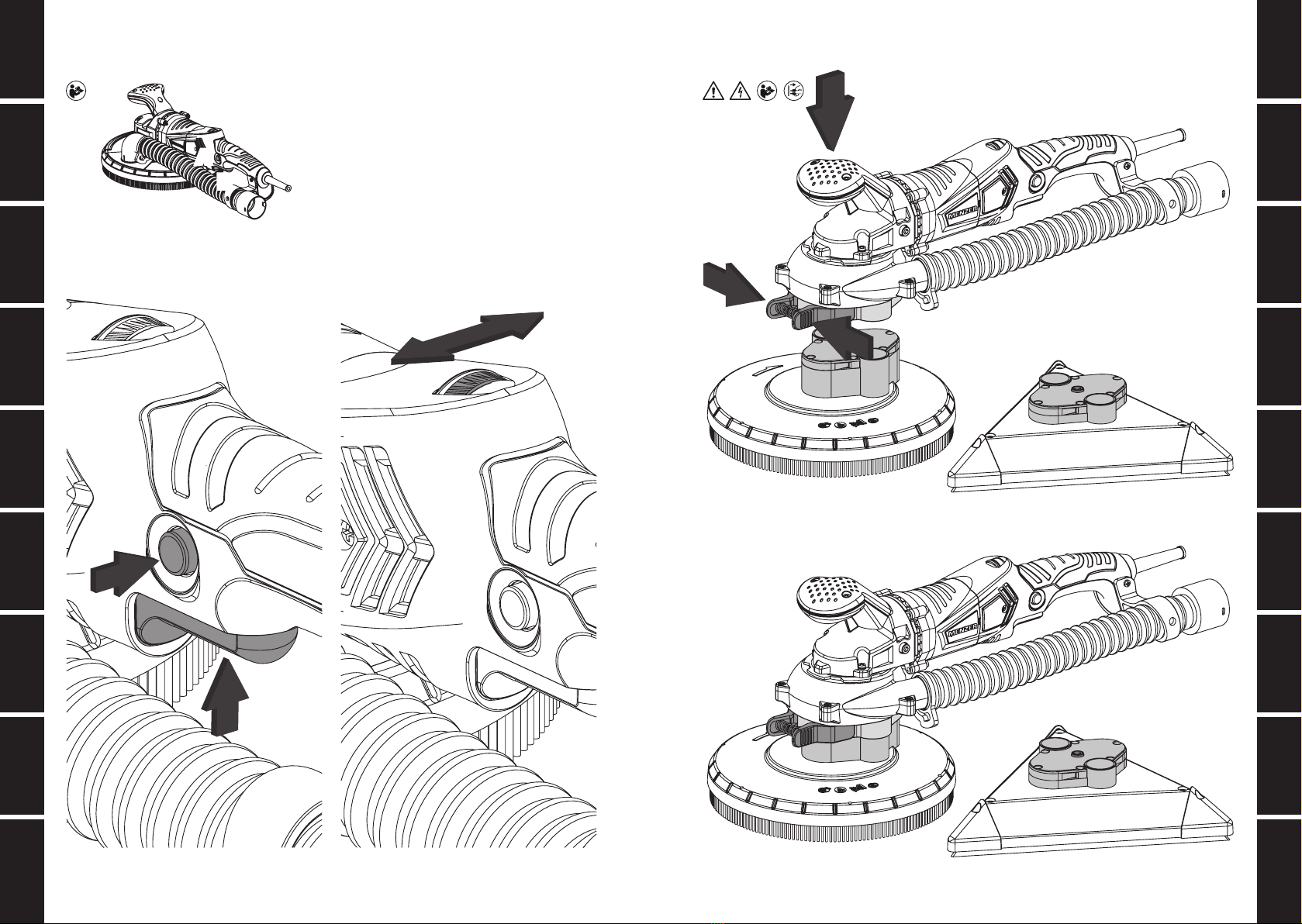

(strana*14*a*15*)
Stáhněteopotřebovanýbrusnýprostředekz
brusnépodložky(1.–3.)anatlačtenovýbrusný
prostředekcentrickynastejnoupozici.Jedržen
namístěupínacímsystémem.Vybertezrnitost
vhodnouproaplikaci.
Nepoužívejtenikdystrojebezbrusného
prostředku.Broušeníupínacípodložkouby
jejzničilo.
e. Abybylomožnébrousitažkekraji,sejměte
vysmekávacíšpičkubrusnéhlavy(1a.–3a.–viz
strana*12*).Ktomuuvolnětenazaklapávacím
zařízeníšpičkybrusnéhlavyukotvenítlakemdolů
odbrusnéhlavyaodděltešpičkubrusnéhlavy
nejprvevlevo,potévpravoodbrusnéhlavy.Nová
montážseprovádístejnýmipracovnímikrokyv
opačnémpořadí(1b.–3b.–vizstrana*13*).
UpřístrojůTSW:Používejtetrojúhelníkovou
brusnouhlavu.
Pozor! Síťovou zástrčku je pro
všechny popsané montáže a
demontáže třeba vytáhnout ze zásuvky, resp.
ji nezapojovat! Vyčkejte až do úplného
zastavení dobíhajícího brusného talíře!
f. Provypnutíuvolnětetlačítko.Pojistkapakpů-
sobísamočinně.Brusnýprostředeknynídobíhá.
Nežstrojodložíte,ujistětese,žedokončilsvůj
pohyb.
5.5 Technologie Longlife
Výrobekbylvyvinutspeciálněproprofesionální,a
tedyintenzivnítrvalépoužívání,disponujetechno-
logiíMENZERLonglifeaodpovídátakzvláštním
požadavkůmprofesionálůzřemeslaaprůmyslu.
Výkonověvelmivelkorysedimenzovanýmotorza-
jišťujepřipoužívánívýrobkuneustáledostatečné
výkonovérezervyadisponujedlouhouživotností.
Výkonnýpohonzaručujekromětohopermanent-
něvysokéúběrovévýkonyvrámcináročného
profesionálníhopoužívání.
Vedlepoužitívysocekvalitníchmateriálůje
výrobekkromětohovybaveninteligentníelektroni-
kou:Takchránípozvolnýrozběhaochranaproti
přetíženímechanickéaelektronickékomponenty
předšpičkamizatíženími,atímpředpředčasným
opotřebenímaúnavou.
StechnologiíMENZERLonglifevespojenís
rozšířenouzárukouvýrobcenavýrobkyřady
MENZERPROLINEtakzískávátevýrobekse
znamenitýmvýkonemadlouhouživotností.
