Merax MS282322 User manual

Dip-Station
BENUTZERHANDBUCH
MS282322
020304050607080910111213
1415161718192021222324252627
Gefeliciteerd met het kiezen van dit product.
Bewaar deze handleiding voor toekomstig gebruik.
Lees voor het eerste gebruik van dit product de handleiding aandachtig door en gebruik het apparaat
alleen zoals beschreven in de handleiding om gevaar en letsel te voorkomen.

0304050607080910111213
1415161718192021222324252627Volledige Installatie: zoals weergegeven in de afbeelding

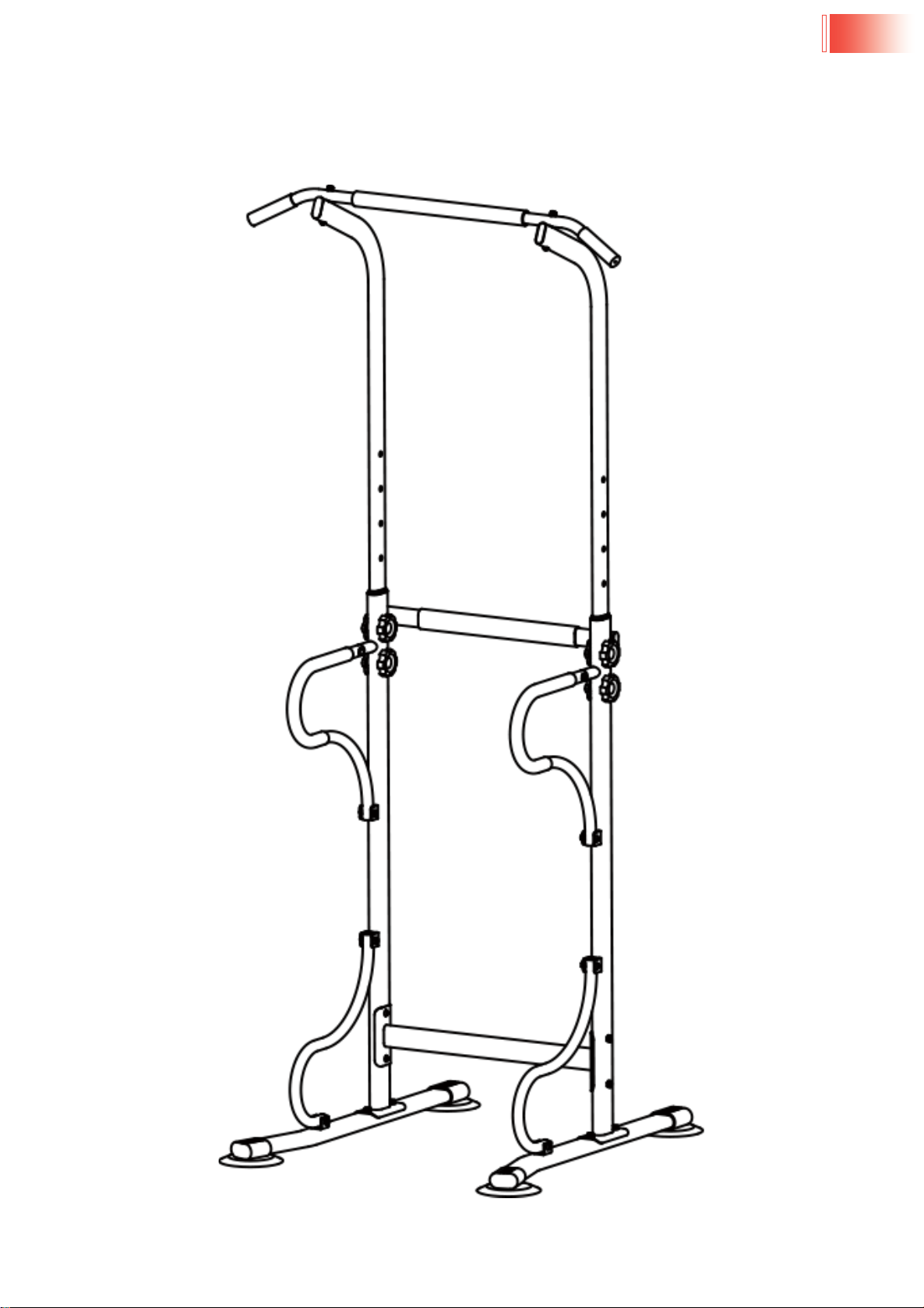

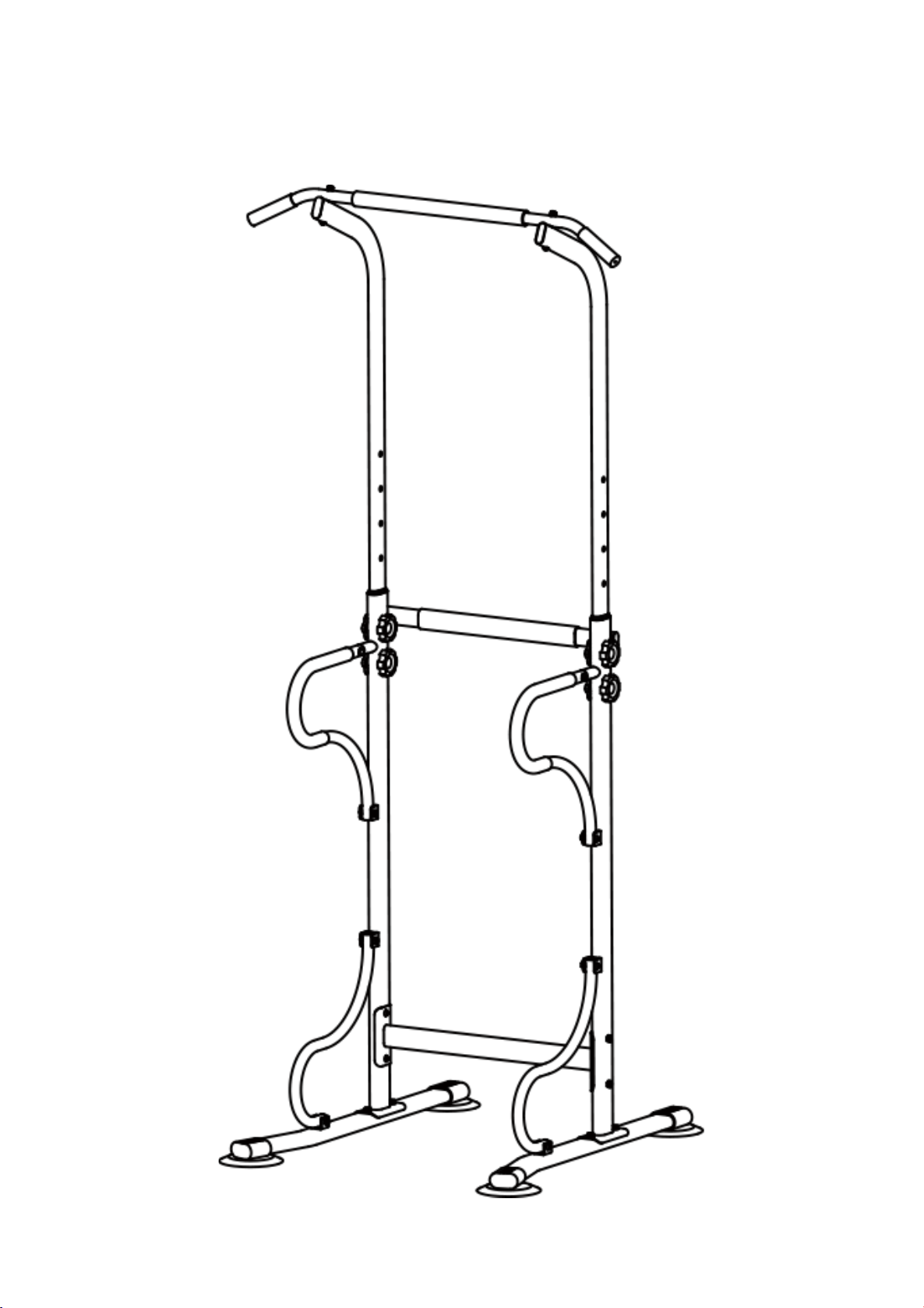

Installatieschema

0204050607080910111213
1415161718192021222324252627Bedanktvoordeaankoopvanditproduct.Leesdezehandleidingaandachtigdooromdit
productcorrecttegebruiken.
Veiligheidsmededeling
Niet gebruiken als u ziek of moe bent
Kinderen moeten worden vergezeld door volwassenen om ongelukken te voorkomen
Draag comfortabele kleding tijdens het gebruik, vermijd het dragen van slippers,
Rokjes enz.
Overmatige lichaamsbeweging kan de gezondheid van het lichaam beïnvloeden, dus begin met de
Gebruiksmethoden te gebruiken
Controleer voor gebruik of alle onderdelen correct zijn gemonteerd en of de schroefdoppen goed zijn
Vastgeschroefd
Het is het beste om een fitnesstrainer te raadplegen voordat u het apparaat gebruikt
Tijdens gebruik is het ten strengste verboden om risicovolle bewegingen en ongepaste
meest geschikte hoeveelheid lichaamsbeweging
Het maximale gebruikersgewicht van dit product is 100 kg, overbelasting leidt tot machinestoringen
Aandacht
Dit product is een algemeen huishoudelijk apparaat, vermijd commercieel gebruik
Vermijd het gebruik op plaatsen met vuur
Ga tijdens het trainen naar ruime plaatsen waar niemand is en blijf uit de buurt van gevaarlijke
goederen
Dit product kan bij gebruik het vloeroppervlak beschadigen. Je kunt het beter gebruiken na
het afdekken van een mat.
Wanneer niet in gebruik, gelieve niet op de volgende plaatsen te plaatsen:
A. een plaats die oververhit of onderkoeld is
B. een plaats met direct zonlicht buiten het huis
C. Gasfornuis, bij het vuur
D. vochtige plaatsen
E. Plaatsen waar kinderen elkaar kunnen aanraken
F. een plaats waar lamproet en waterdamp aanwezig zijn.
Dit product moet op een vlakke vloer worden gebruikt


0203050607080910111213

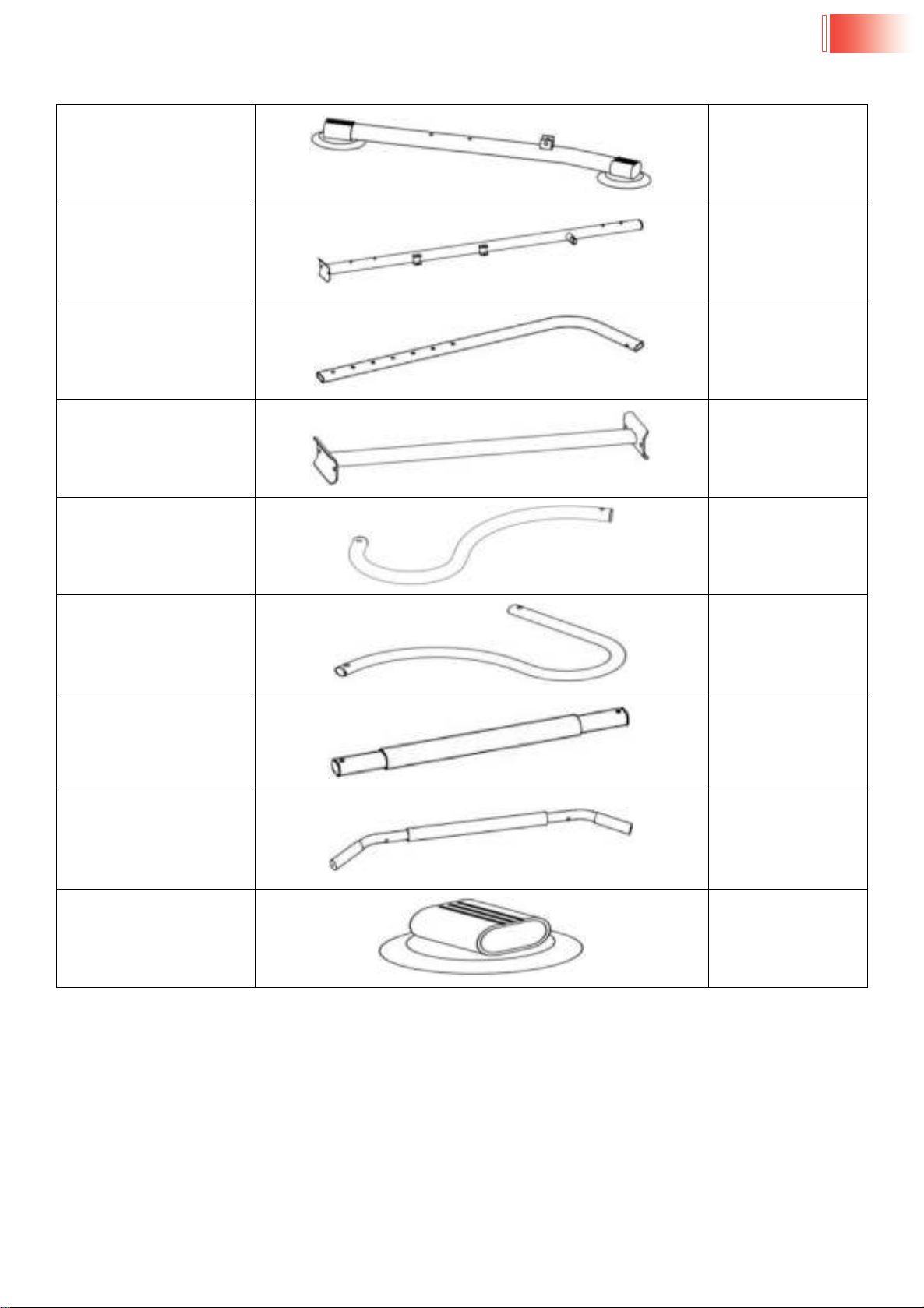

1415161718192021222324252627Stap1:Opendeverpakkingenbevestigdemontagebasisvanhetproduct
Frame basis 2 STUKS
2 STUKS
2 STUKS
1 STUK
2 STUKS
2 STUKS
Hoofdframe
Verlengbuis
Aansluitleiding
Versterking
Parallelle staven
Rugleuning
hendel
Horizontale lijn
Voetbedekking
1 STUK
1 STUK
4 STUKS

0203040607080910111213

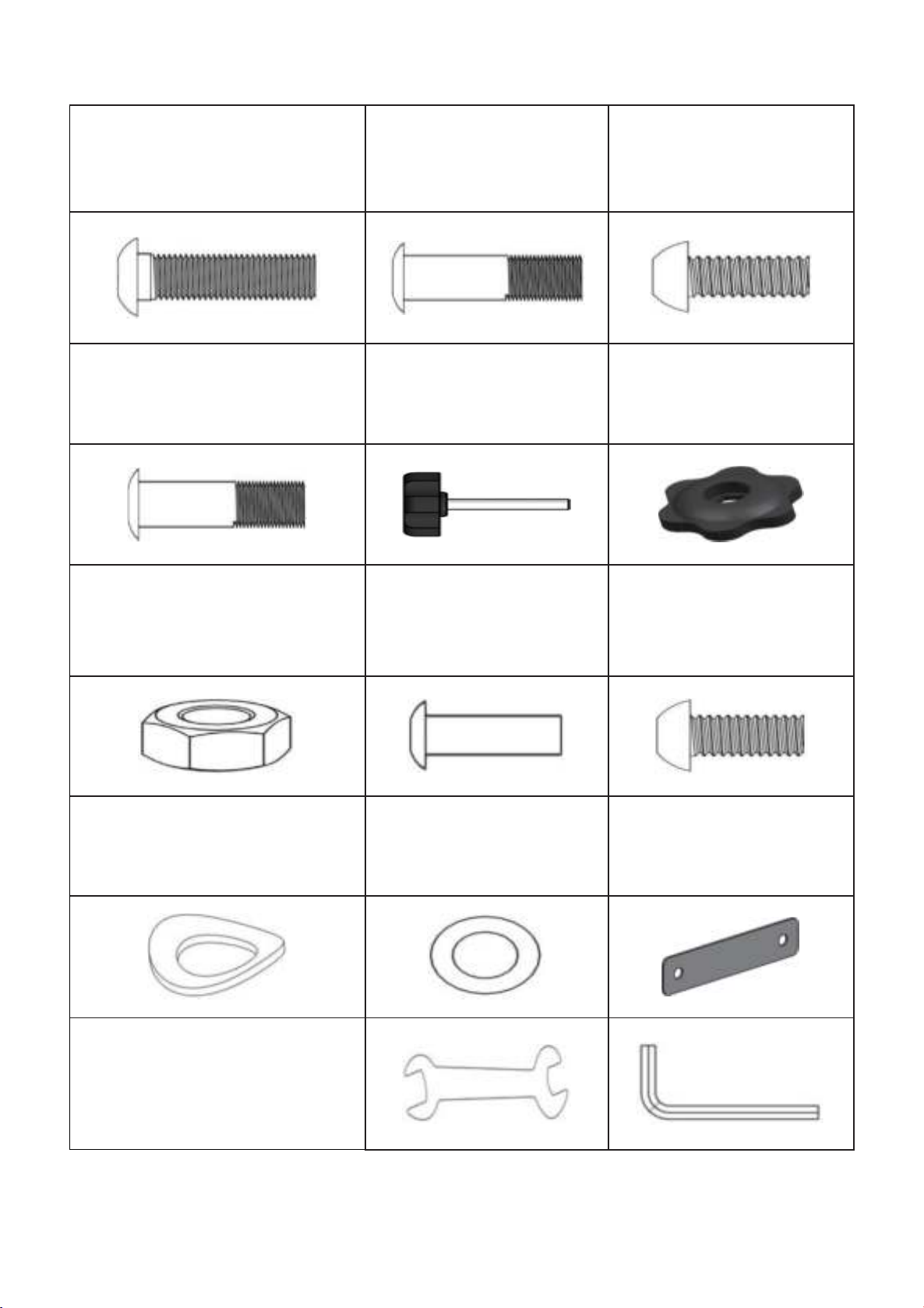

1415161718192021222324252627 Toolkit-accessoires
Bolkopschroef
M8*80 (2 STUKS)
Zeskantbout
M8*15 (2 STUKS)
Zeskantbout
M8*40 (10 STUKS)
M8Moer
(16 STUKS)
Zeskantschroefpost
M6*20 (2 STUKS)
BoogAfdichting
(8 STUKS)
RondeAfdichting
(6 STUKS)
ExterneZeshoekigeSleutel
(1 STUKS)
Inbussleutel
(2 STUKS)
VersterkteIjzerenPlaat
(2 STUKS)
Kunststof Handgreepmoer
(4 STUKS)
Zeskantbout
M6*15 (2 STUKS)
Knop Hoofd
Vierkante Halsschroef
M8*40 (4 STUKS)
Kunststof Handgreepschroef
M8*45 (4 STUKS)

Stap3: Installeer de hoofdleiding
1) Draai het verbindingsstuk van de hoofdleiding vast met de M8 moer van de stiftleiding door de
0203040507080910111213
1415161718192021222324252627 Stap 2: installeer vier voet
1）Hoes met vier poten of in de voetbuis (zorg ervoor dat de hoes evenwijdig aan de vloer loopt)
onderzijde met de halfronde vierkante schroef

Stap4: installeer de wapening
1) vier zeskantschroeven M8 * 40 van buitenaf insteken en vastdraaien met moeren M8
Stap4: Installeer het hoofdframe
1) Met vier zeskantbouten M8 * 40 op de verstevigingsplaat vastdraaien en van buiten door met
0203040506080910111213
1415161718192021222324252627 M8 moeren

0203040506070910111213

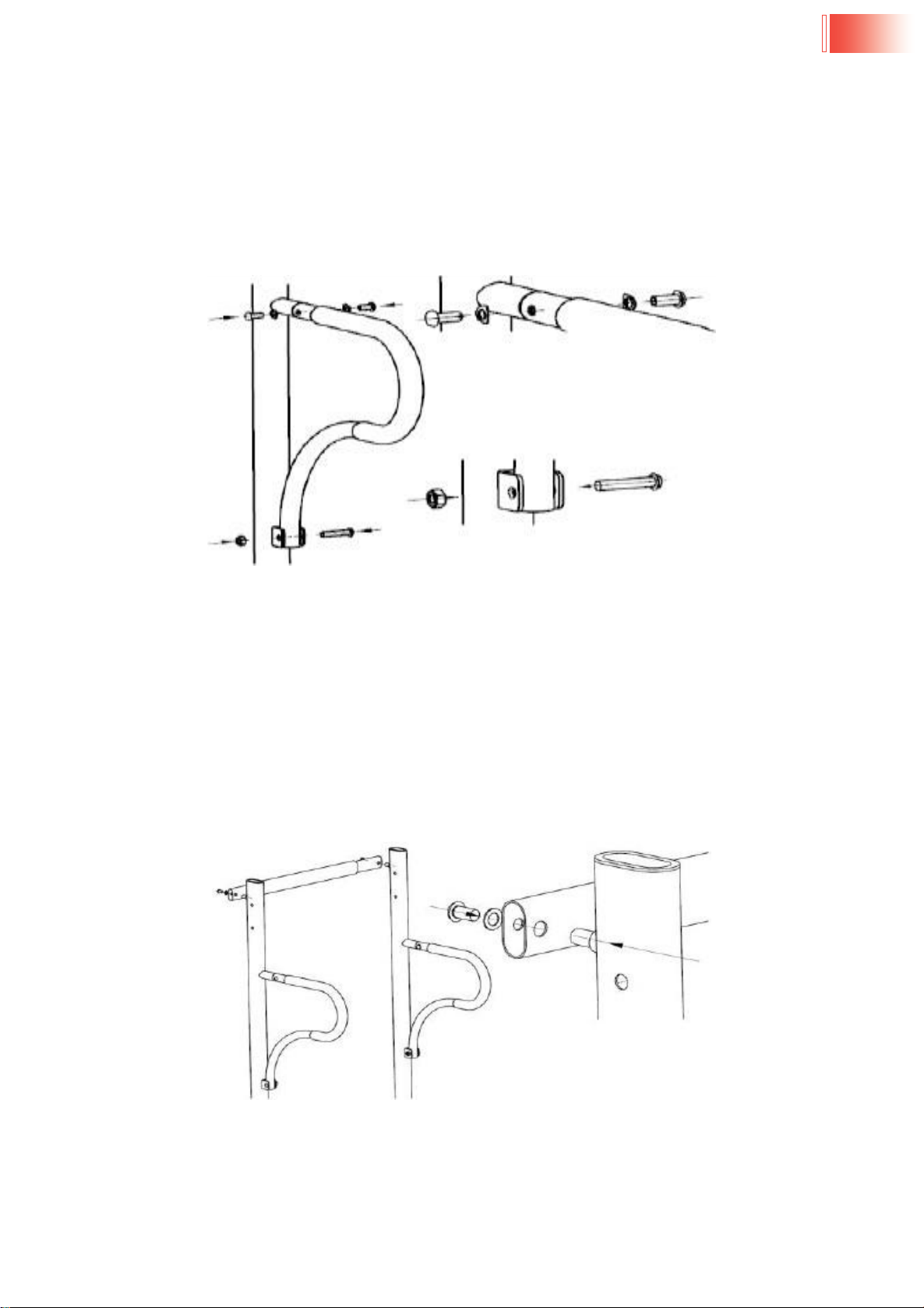

1415161718192021222324252627 Stap6:Installeer parallelle staven
1) Gatenuitlijning, bovenaan bevestigen met M6 * 20-schroef, boogafdichting plaatsen, met
M6 * 15-zeskantschroefbevestiging
2) Onderste uiteinde bevestigd met M8 * 40 zeskantschroef door M8-moer
Stap7:Installeer de rugleuninghendel
1) De maat van het binnen- en buitengat van de rugleuningbuis komen niet overeen, het grote gat
is naar binnen gemonteerd, met M8*15 halfronde schroeven in de bevestiging

0203040506070810111213

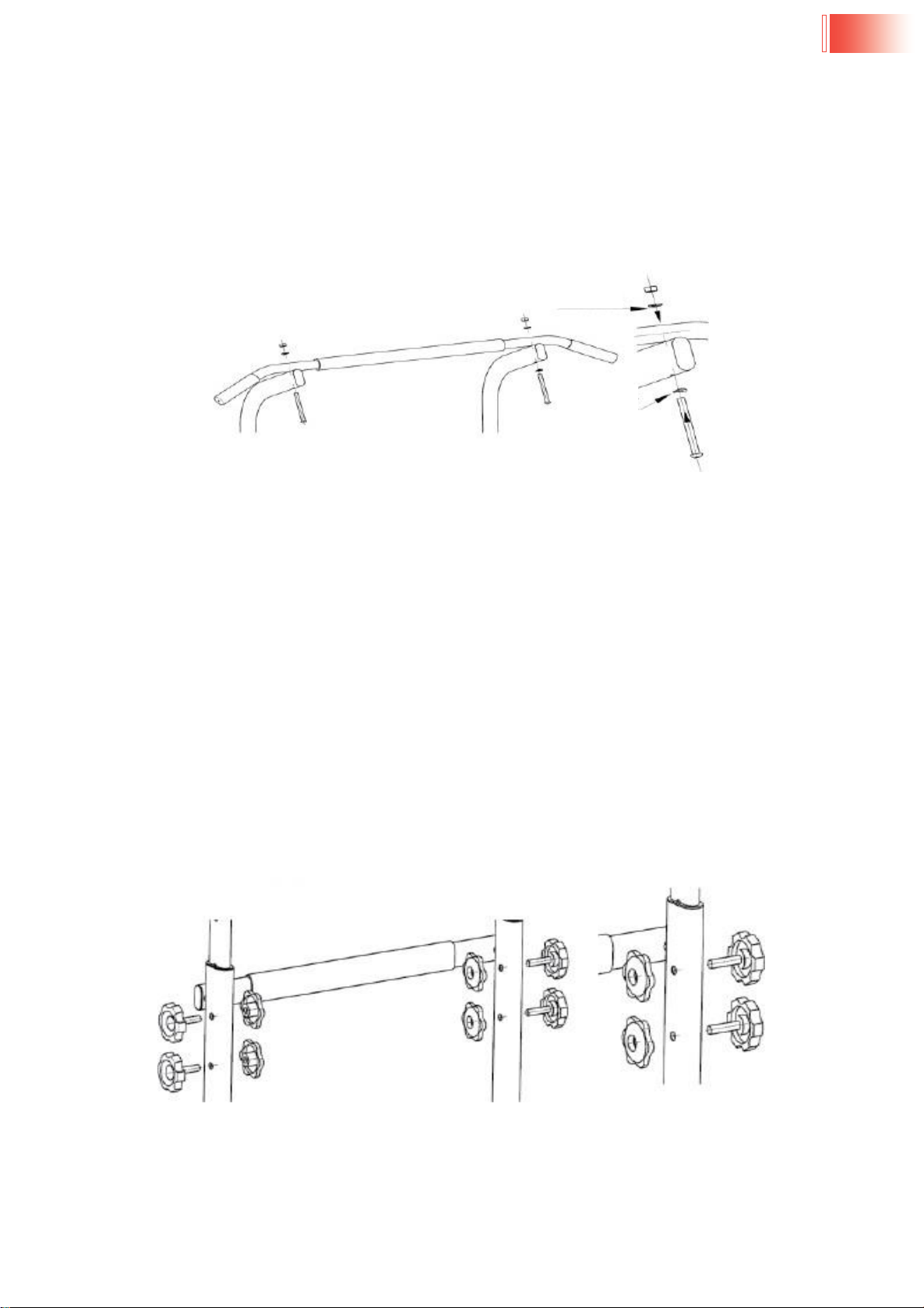

1415161718192021222324252627 Stap8:Installeer de horizontale balk
1) Plaats de dwarsbalk op de bovenarm, lijn het gat uit met de bolkop M8 * 90 van onderaf
doordraaien, vastdraaien met M8-moeren
Stap9: Installeerdebankschroef,pasdehoogtevoorjezelfaan
1) Pas de uitlijning van de gaten rechtstreeks vanaf de bovenkant van het hoofdframe door de
bankschroefbuis aan naar de juiste hoogte
2) Draai de M8 * 45 plastic handgreepschroef vast door de plastic handgreepmoer van de M8 in
het hoofdframe en de hulpbuis
boog afdichting
boog
afdichting

1
Félicitations pour avoir choisi ce produit.
Avant d'utiliser ce produit pour la première fois, veuillez lire attentivement le manuel
et utilisez l'équipement uniquement comme décrit dans le manuel pour éviter les dangers et les blessures.
Veuillez conserver ce manuel pour référence ultérieure.
020304050607080910111213
1415161718192021222324252627 Manuel de l'Utilisateur
MS282322
Si vous avez des questions sur ce produit, veuillez consulter votre fournisseur à temps.
Barre de traction

2
Schéma d'installation
Installation complète : comme indiqué sur la figure
FR
0203040506070809101213
1415161718192021222324252627

3
Merci d'avoir acheté ce produit. Afin d'utiliser ce produit correctement, veuillez lire attentivement cette
instruction.
Précaution de sécurité
Ne pas utiliser lorsque vous êtes malade, fatigué
Les enfants doivent être accompagnés d'adultes pour éviter les accidents
Lors de l'utilisation, veuillez porter des vêtements confortables, veuillez éviter de porter des pantoufles, des
jupes, etc.
Un exercice excessif peut influencer la santé du corps, commencez par la quantité d'exercice la plus
appropriée
Le poids maximum de l'utilisateur de ce produit est de 100 kg, la surcharge entraînera une panne de la
machine
Avant utilisation, veuillez vérifier que toutes les pièces sont correctement installées et que les bouchons à
vis sont vissés en place
Il est préférable de consulter un instructeur de fitness avant d'utiliser l'équipement
En cours d'utilisation, il est strictement interdit d'utiliser des mouvements à haut risque et des méthodes
d'utilisation déraisonnables
Attention
Ce produit est un appareil électroménager général, veuillez éviter toute utilisation commerciale
Veuillez éviter d'utiliser dans des endroits avec le feu
Lors de l'exercice, veuillez vous rendre dans des endroits spacieux où personne ne se trouve et loin des
marchandises dangereuses
Ce produit peut endommager la surface du sol lors de son utilisation. Vous feriez mieux de l'utiliser après
avoir recouvert un tapis.
S'il n'est pas utilisé, veuillez ne pas le mettre dans les endroits suivants :
A. un endroit qui a surchauffé ou super refroidi
B. un endroit exposé à la lumière directe du soleil à l'extérieur de la maison
C. fournaise au gaz, près du feu
D. endroits humides
E. endroits où les enfants peuvent toucher.
F. un endroit où le noir de fumée et la vapeur d'eau.
Ce produit doit être utilisé dans un sol plat FR
0203040506070809101113
1415161718192021222324252627

4

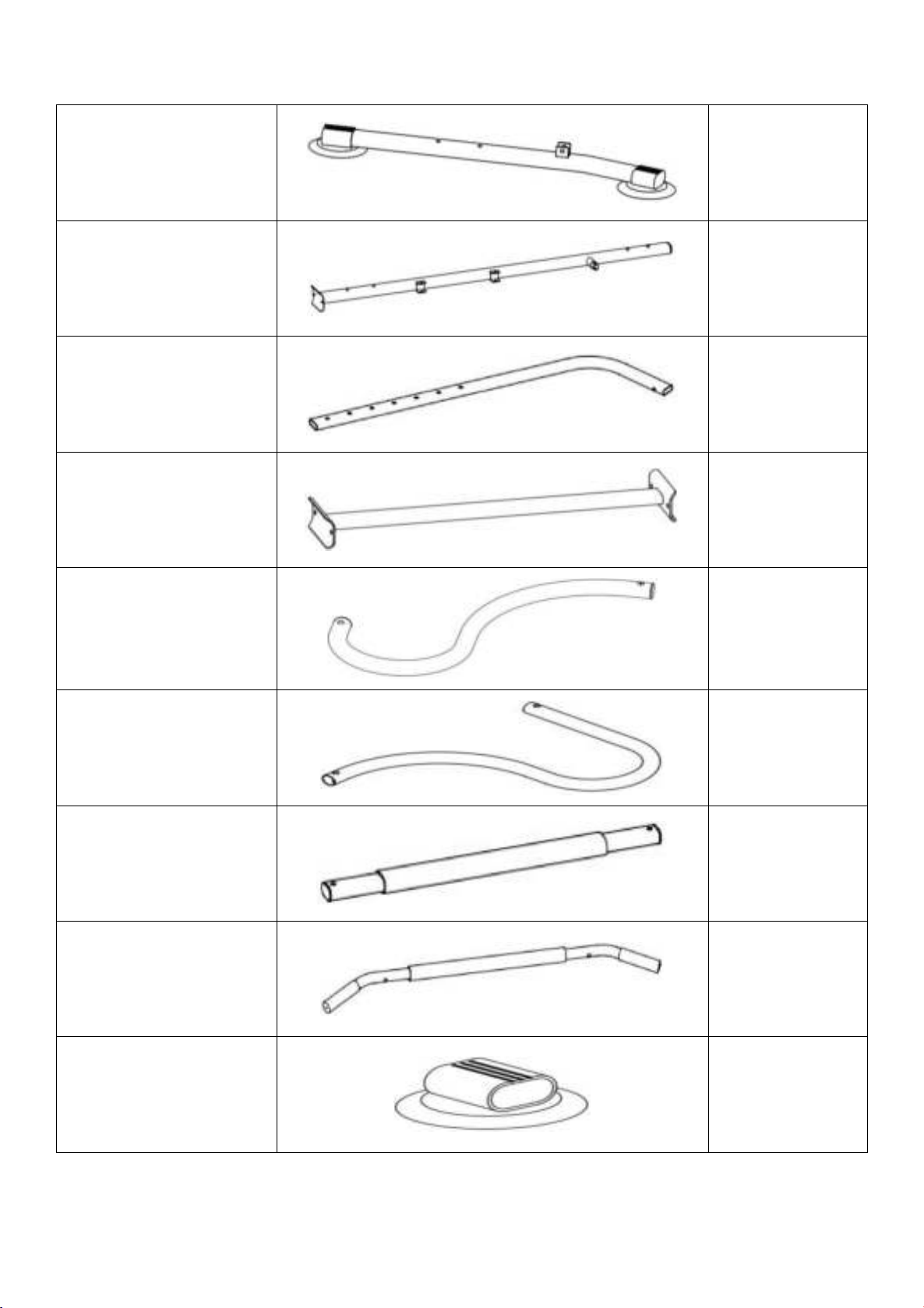

Étape 1: ouvrez l'emballage et confirmez la base d'assemblage du produit
Cadre Base 2 PCS
Principale Frame 2 PCS
Extension Tube 2 PCS
Tube de
connexion
1 PC
Renforcement 2 PCS
Barres parallèles 2 PCS
Levier de dossier 1 PC
Barre horizontale 1 PC
Couvre-pieds 4 PCS
FR
0203040506070809101112
1415161718192021222324252627

5
Accessoires de boîte à outils
Vis à col carré tête demi-cercle
M8*40 (4 PCS)
Vis à tête demi-ronde
M8*80 (2 PCS)
Vis hexagonale
M8*15 (2 PCS)
Vis hexagonale
M8*40 (10 PCS)
Vis de poignée en plastique
M8*45 (4 PCS)
Écrou de poignée en plastique
(4 PCS)
M8 noix
(16 PCS)
Poteau à vis hexagonale
M6*20 (2 PCS)
Vis hexagonale
M6*15 (2 PCS)
Joint d'arc
(8 Pcs)
Joint circulaire
(6 PCS)
Tôle de fer renforcée
(2 PCS)
Clé à six angles externes
(1 PCS)
Clé hexagonale intérieure
(2 PCS)
FR 020304050607080910111213
15161718192021222324252627

6
Étape 2 : installez quatre pieds
1) Couvre-pied respectivement dans le tube de pied (notez que le couvre-pied est parallèle au
sol)
Étape 3: installez le tuyau principal
1) Serrez la pièce de raccordement du tuyau principal avec l'écrou M8 du tube à broche par le
côté inférieur avec la vis à col carré à tête semi-circulaire
FR 020304050607080910111213
14161718192021222324252627

7
Étape 4: installez le cadre principal
1) utiliser quatre vis hexagonales M8*40 pour insérer de l'extérieur et serrer avec des écrous M8
Étape 5 : installer le cadre principal
1) Avec quatre vis hexagonales M8*40 sur la plaque de renfort, et de l'extérieur par le biais,
serrer avec des écrous M8
FR 020304050607080910111213
14151718192021222324252627

8
Étape 6: installer des barres parallèles
1) Alignement des trous, le dessus avec vis M6 * 20, placez le joint d'arc, avec la fixation à vis
hexagonale M6 * 15
2) extrémité inférieure fixée avec une vis hexagonale M8 * 40 à travers un écrou M8
Étape 7 : installez le levier du dossier
1) La taille du trou intérieur et extérieur du tuyau du dossier n'est pas cohérente, le grand trou est
installé vers l'intérieur, avec des vis à tête demi-cercle M8 * 15 dans la fixation.
FR 020304050607080910111213
14151618192021222324252627

9
Étape 8: installez la barre horizontale
1) Mettre la barre horizontale sur le bras supérieur, alignement des trous avec une vis M8 * 90 à
tête demi-cercle du bas à travers, serrer avec des écrous M8
Étape 9: installez le tuyau d'étau, ajustez la hauteur qui leur convient
1) directement du haut du cadre principal à travers le tuyau d'étau, ajustez à la hauteur appropriée,
l'alignement des trous
2) serrez la vis de poignée en plastique M8 * 45 à travers l'écrou de poignée en plastique de M8
dans le cadre principal et le tuyau auxiliaire
joint d'arc
joint
d'arc FR 020304050607080910111213
14151617192021222324252627

PULL-UP DIP STATION
User Manual
MS282322
Congratulations for choosing this product.
Before using this product for the first time, please read the manual carefully
and use the equipment only as described in the manual to avoid hazards and personal injury.
Please retain this manual for future reference. 020304050607080910111213
1415161718192021222324252627

Installation diagram
Complete installation: as shown in the figure
