Merax MS282323 User manual

Dip-Station
BENUTZERHANDBUCH
MS282323
Herzlichen Glückwunsch zur Auswahl dieses Produkts.
Bevor Sie dieses Produkt zum ersten Mal verwenden, lesen Sie bitte das Handbuch sorgfältig
durch und verwenden Sie das Gerät nur wie im Handbuch beschrieben, um Gefahren und
Verletzungen zu vermeiden.
Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. 020304050607080910111213
1415161718

Vorsichtsmaßnahmen
Die maximale Tragfähigkeit beträgt 120 kg.
Wenn Sie sich während des Gebrauchs des Geräts unwohl
fühlen, beenden Sie die Verwendung sofort und fragen Sie vor
dem nächsten Gebrauch Ihren Arzt um Anweisungen.
Zu Ihrer Sicherheit müssen Sie während des Trainings einen
Mindestabstand von 0,9 Metern zu allen Umgebungen einhalten.
Bitte stellen Sie die Maschine auf einen ebenen, trockenen und
festen Ort, um ein Herunterfallen zu vermeiden.
Prüfen Sie immer, ob alle Schrauben und Bolzen fest angezogen
sind.
Halten Sie Kinder und Haustiere von der Maschine fern. Es ist
nur für den Gebrauch durch Erwachsene bestimmt.
Es ist besser, während des Trainings die richtige Sportkleidung
zu tragen. Tragen Sie die Kleidung nicht zu weit, um ein
Hängenbleiben und Ziehen zu vermeiden.
Vor dem Gebrauch bitte zuerst aufwärmen. Passen Sie Ihren
Atem und Ihr Tempo an, um langsam in Bewegung zu kommen.
Verwenden Sie das Gerät nicht unmittelbar nach einer Diät oder
einem Trinken, Sie müssen mindestens 1 Stunde warten.
Reinigen Sie es mit einem feuchten Tuch. Ätzende
Lösungsmittelreiniger sind verboten.
020304050607080910111213
1415161718

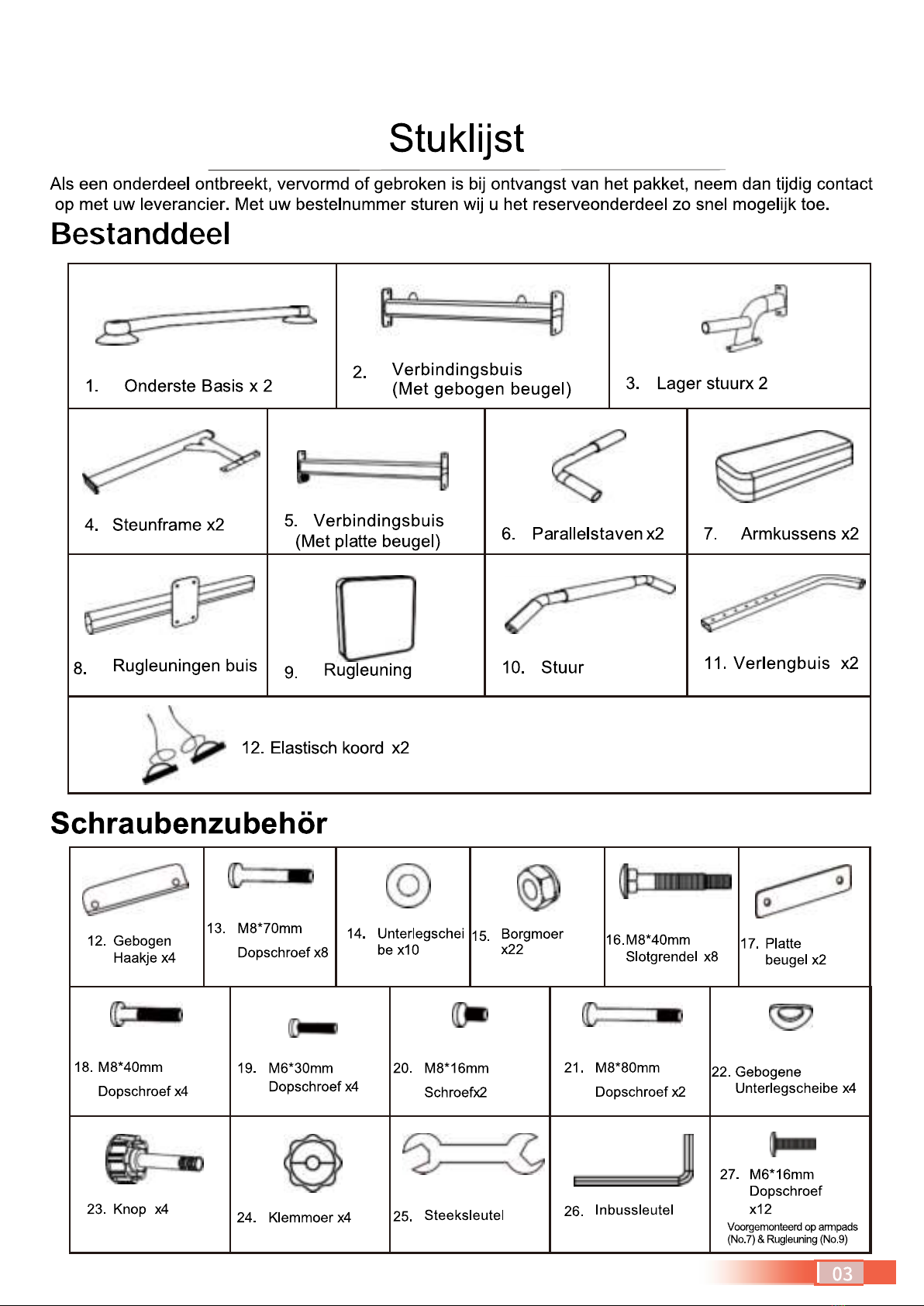

Stückliste
Wenn bei Erhalt des Pakets ein Teil fehlt, verformt oder gebrochen ist, wenden Sie sich bitte rechtzeitig an
Ihren Lieferanten. Mit Ihrer Bestellnummer senden wir Ihnen das Ersatzteil schnellstmöglich zu.
Komponente
1. Untere Basis x 2
2. Verbindungsrohr
(Mit gebogener Halterung)
3. Unterer Lenker x 2
4. Stützrahmen x2
5. Verbindungsrohr
(Mit flacher Halterung)
6. Parallelbarren x2 7. Armpolster x2
8. Rückenlehnen röhr
9. Rückenlehne
10. Lenker
11. Verlängerungsro
hr x2
12. Elastische Schnur x2
Schraubenzubehör
12. Gebogene
Halterung x4
13. M8*70mm
Inbusschraube
x8
14. Unterlegschei
be x10
15. Kontermutter
x22
16.M8*40mm
Schlossschraube
x8
17. Flache
Halterung x2
18. M8*40mm
Inbusschraube x4
19. M6*30mm
Inbusschraube x4
20. M8*16mm
Schraube x2
21. M8*80mm
Inbusschraube x2
22. Gebogene
Unterlegscheibe x4
23. Knopf x4
24. Spannmutter x4
25. Maulschlüssel
26. Inbusschlüssel
27. M6*16mm
Inbusschraube
x12
Vormontiert an Armpolstern
(Nr.7) & Rückenlehne (Nr.9)
020304050607080910111213
1415161718

Montagemethode

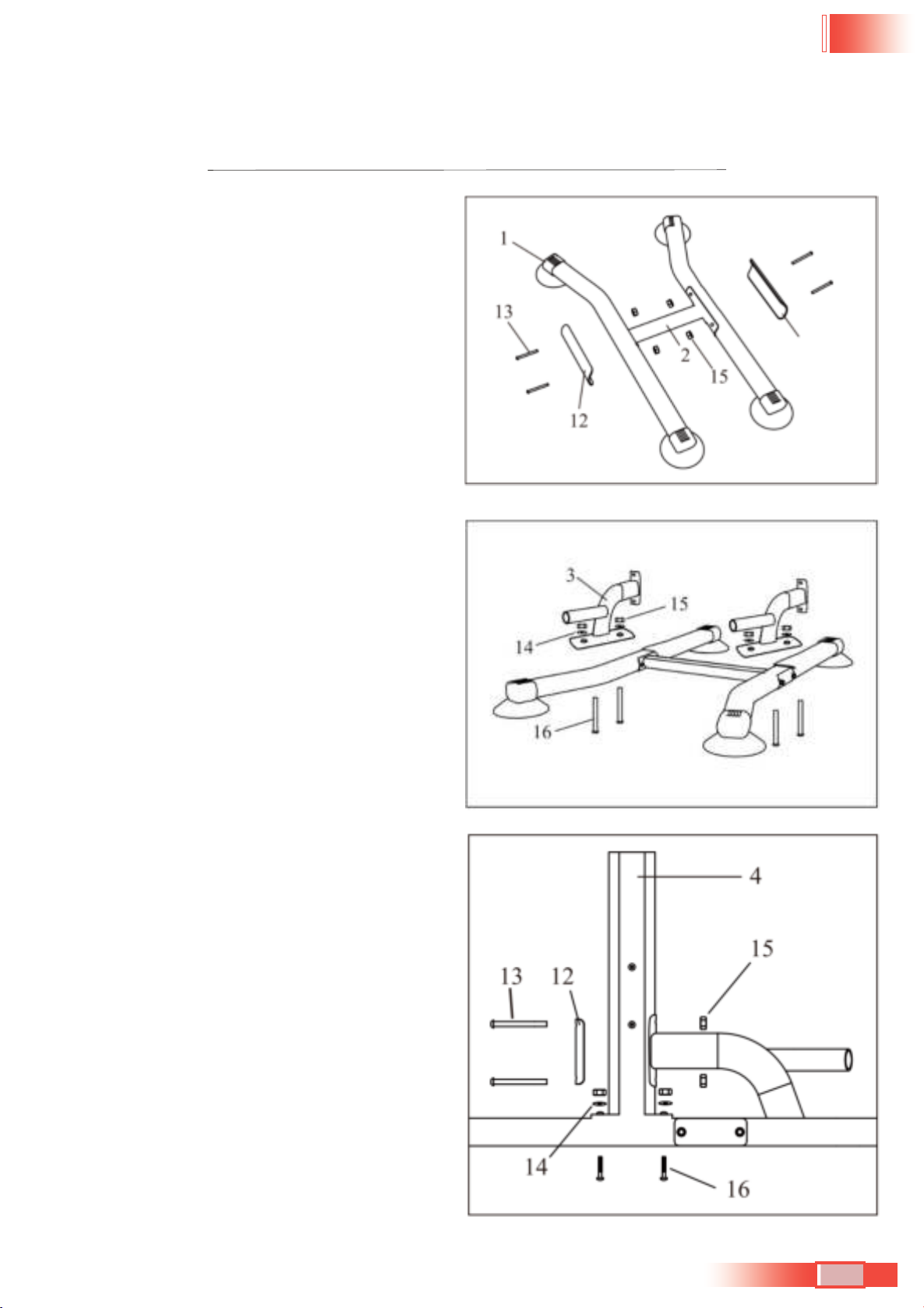

Schritt 1: Montieren Sie die unteren Basen
Für diesen Schritt bereiten Sie bitte zwei
Bodenfüße (Nr.1), das Verbindungsrohr mit
gebogener Halterung (Nr.2), zwei gebogene
Halterungen (Nr.12), vier M8*70mm
Innensechskantschrauben (Nr.13), vier Schloss
vor Muttern (Nr. 15) und zwei Schraubenschlüssel
(Nr. 25) (Nr. 26).
Befestigen Sie das Verbindungsrohr und zwei
gebogene Halterungen an zwei unteren Sockeln.
Schrauben Sie zur Befestigung vier M8 * 70 mm
Inbusschrauben und vier Kontermuttern fest.
Schritt 2: Montieren Sie den unteren Lenker
Befestigen Sie zwei untere Lenker (Nr.3) an den
unteren Sockeln. Schrauben Sie vier M8*40mm
Schlossschrauben (Nr.16), vier Unterlegscheiben
(Nr.14) und vier Kontermuttern (Nr.15) mit dem
Gabelschlüssel (Nr.25) fest.
Schritt 3: Rahmen zusammenbauen
Für diesen Schritt bereiten Sie bitte zwei
Stützrahmen (Nr.4), zwei gebogene Halterungen
(Nr.12), vier M8*70mm Inbusschrauben (Nr.13),
vier Unterlegscheiben (Nr.14), acht
Sicherungsmuttern (Nr. 15), vier M8*40mm
Schlossschrauben (Nr.16) und zwei
Schraubenschlüssel (Nr.25) (Nr.26).
Befestigen Sie zwei Stützrahmen an den unteren
Sockeln. Schrauben Sie vier M8*40mm
Schlossschrauben von unten ein. Und dann vier
Unterlegscheiben und vier Kontermuttern
festschrauben.
Befestigen Sie zwei gebogene Halterungen an der
Rückseite der Stützrahmen. Schrauben Sie vier
M8*70 mm Inbusschrauben und vier
Kontermuttern zur Befestigung fest.
020304050607080910111213
1415161718

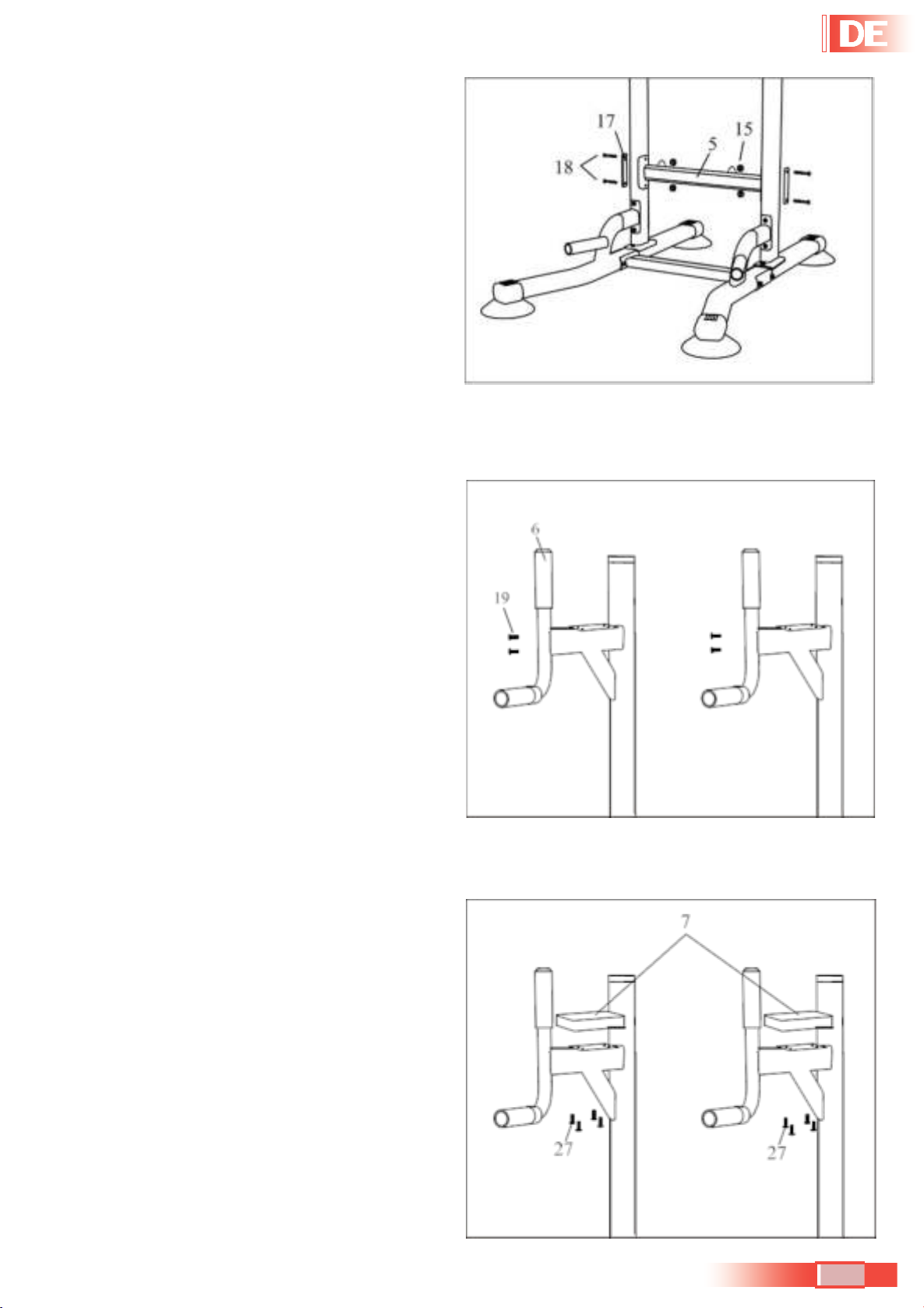

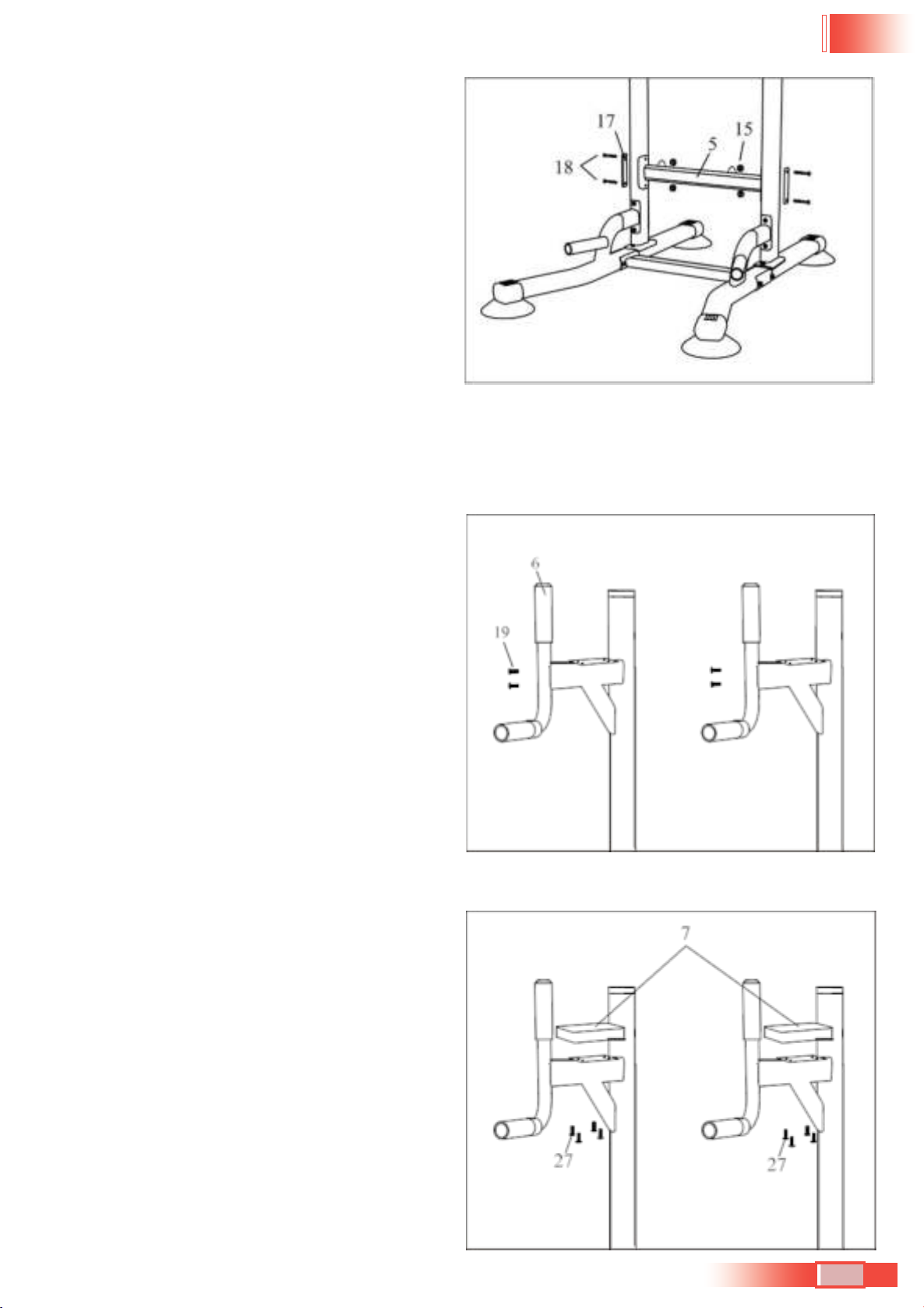

Schritt 4: Verbindungsrohr montieren
Befestigen Sie ein Verbindungsrohr (Nr.5) und
zwei flache Halterungen (Nr.17) am Rahmen.
Schrauben Sie vier M8*40mm Inbusschrauben
(Nr. 18) und vier Kontermuttern (Nr. 15) mit zwei
Schraubenschlüsseln (Nr. 25) (Nr. 26) fest.
Schritt 5: Montieren Sie zwei parallele
Stangen
Befestigen Sie zwei Parallelstangen (Nr.6) am
Rahmen. Schrauben Sie vier M6*30mm
Inbusschrauben (Nr. 19) mit dem Inbusschlüssel
(Nr. 26) fest.
Schritt 6: Montieren Sie zwei Armpolster
Schrauben Sie acht Inbusschrauben M6*16mm
(Nr.27) von den Rückseiten der beiden Armpolster
(Nr.7) ab. Befestigen Sie zwei Armpolster am
Rahmen.
Schrauben Sie diese Schrauben mit dem
Inbusschlüssel (Nr. 26) zurück.
020304050607080910111213
1415161718

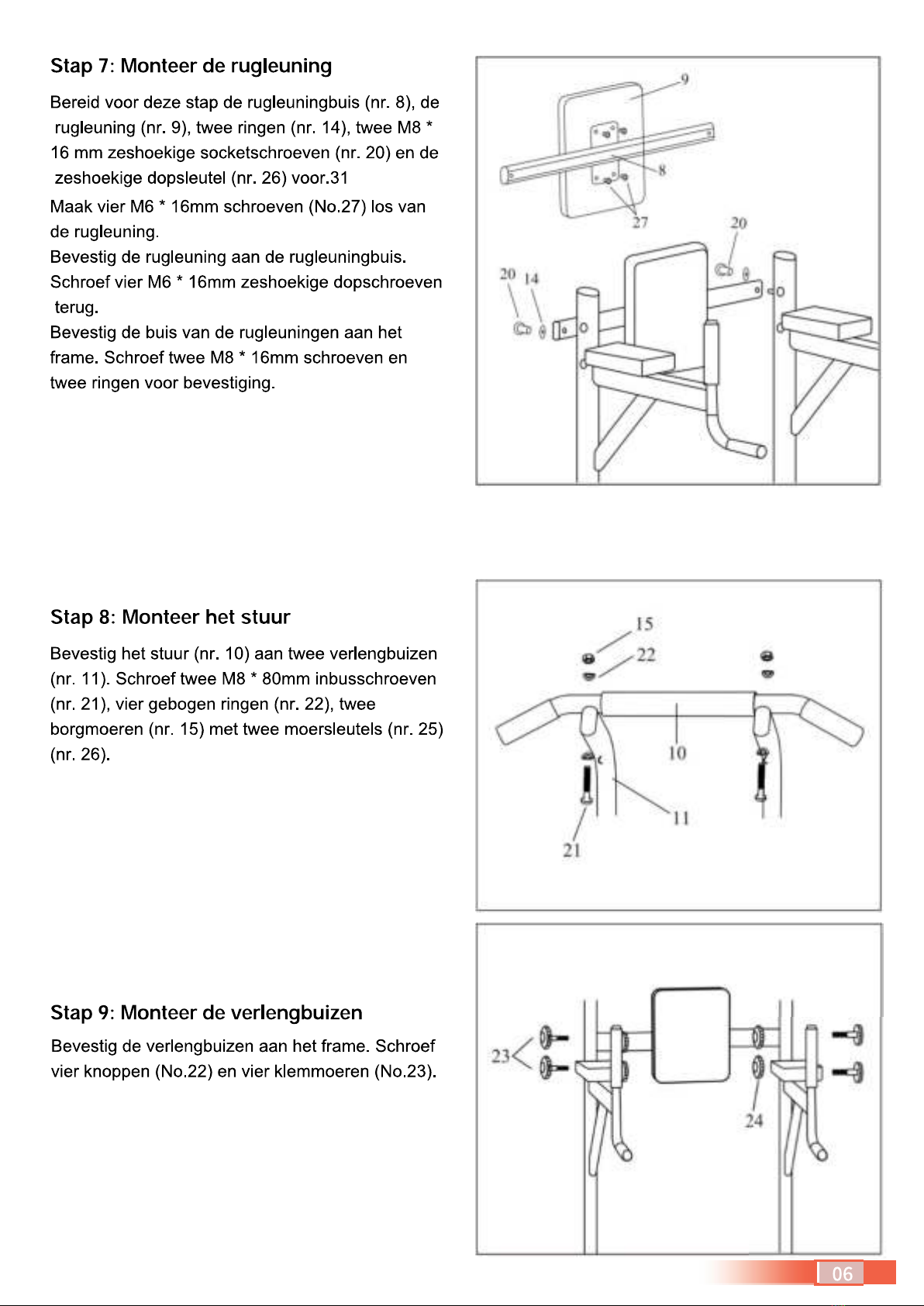

Schritt 7: Montieren Sie die Rückenlehne
Für diesen Schritt bereiten Sie bitte die
Rückenlehnen röhr (Nr.8), die Rückenlehne (Nr.9),
zwei Unterlegscheiben (Nr.14), zwei M8*16mm
Innensechskantschrauben (Nr.20) und den
Innensechskantschlüssel (Nr. 26).
Schrauben Sie vier M6*16mm Schrauben (Nr.27)
von der Rückseite der Rückenlehne ab.
Befestigen Sie die Rückenlehne an den
Rückenlehnen röhr. Schrauben Sie vier M6*16mm
Innensechskantschrauben zurück.
Befestigen Sie die Rückenlehnen röhr am
Rahmen. Schrauben Sie zur Befestigung zwei
M8*16mm Schrauben und zwei Unterlegscheiben
fest.
Schritt 8: Lenker montieren
Befestigen Sie den Lenker (Nr. 10) an zwei
Verlängerungsrohren (Nr. 11). Schrauben Sie zwei
M8*80mm Inbusschrauben (Nr.21), vier gebogene
Unterlegscheiben (Nr. 22), zwei Kontermuttern
(Nr.15) mit zwei Schraubenschlüsseln (Nr.25)
(Nr.26) fest.
Schritt 9: Montieren Sie die
Verlängerungsrohre
Befestigen Sie die Verlängerungsrohre am
Rahmen. Vier Knöpfe (Nr.22) und vier
Spannmuttern (Nr.23) festschrauben.
020304050607080910111213
1415161718

BANC DE MUSCULATION
Manuel de l'Utilisateur
MS282323
Félicitations pour avoir choisi ce produit.
Avant d'utiliser ce produit pour la première fois, veuillez lire attentivement le manuel
et utilisez l'équipement uniquement comme décrit dans le manuel pour éviter les dangers et les
blessures.
Veuillez conserver ce manuel pour référence ultérieure.
Si vous avez des questions sur ce produit, veuillez consulter votre fournisseur à temps.
020304050607080910111213
1415161718

Précautions
La capacité de charge maximale est de 120 kg.
Si vous ne vous sentez pas bien pendant l'utilisation de la machine,
veuillez cesser de l'utiliser immédiatement et consultez votre médecin
pour obtenir des instructions avant la prochaine utilisation.
Pour votre sécurité, vous devez vous tenir à au moins 0,9 mètre de tout
ce qui vous entoure pendant l'exercice.
Veuillez placer la machine sur un endroit plat, sec et solide pour éviter de
tomber.
Vérifiez toujours si toutes les vis et boulons sont serrés.
Tenez les enfants et les animaux domestiques éloignés de la machine. Il
est conçu pour un usage adulte uniquement.
Il est préférable de porter des vêtements de sport appropriés pendant
l'exercice. Ne portez pas les vêtements trop amples pour éviter d'être
frappé et traîné.
Avant d'utiliser, veuillez d'abord vous réchauffer. Ajustez votre respiration
et votre rythme pour vous mettre lentement en mouvement.
N'utilisez pas la machine immédiatement après un régime ou une
consommation d'alcool, vous devez attendre au moins 1 heure.
Nettoyez-le avec un chiffon humide. Les solvants de nettoyage corrosifs
sont interdits.
FR
020304050607080910111213
1415161718

Liste des pièces
Si une pièce est manquante, déformée ou cassée lors de la réception du colis, veuillez consulter votre
fournisseur à temps. Avec votre numéro de commande, nous vous enverrons la pièce de rechange dans
les plus brefs délais.
Composant
1. Base inférieure x 2
2. Tuyau de raccordement
(Avec support incurvé)
3. Guidon inférieur x 2
4. Cadre de support x2
5. Tuyau de
raccordement
(Avec support plat)
6. Barre parallèle x2
7. Coussinet de
bras x2
8. Tuyau de dossier
9. Dossier
10. Guidon
11. Tuyau de
rallonge x2
12.Corde élastique x2
Accessoires de vis
12. Support
incurvé x4
13. M8*70mm
Allen Bolt x8
14. Rondelle x10
15. Écrou de
blocage x22
16.M8*40mm Ecrou
du chariot x8
17. Support plat x2
18. M8*40mm Boulon
Allenx4
19. M6*30mm
Boulon Allenx4
20. M8*16mm
verrouiller x2
21. M8*80mm
Boulon Allenx2
22. Rondelle courbe x4
23. Bouton x4
24. Écrou de serrage
x4
25. Clé ouverte
26.
Clé Allen
27. M6*16mm Boulon
Allenx12
Pré-attaché aux accoudoirs
(No.7) et au dossier (No.9)
FR
020304050607080910111213
1415161718

Méthode d'assemblage
Étape 1: Assembler les bases inférieures
Pour cette étape, veuillez préparer deux bases
inférieures (No.1), le tuyau de raccordement avec
support incurvé (No.2), deux supports incurvés
(No.12), quatre boulons Allen M8 * 70mm (No.13),
quatre verrous écrous (No.15) et deux clés (No.25)
(No.26).
Fixez le tuyau de raccordement et deux supports
incurvés aux deux bases inférieures. Vis pour
boulons Allen M8*70mm et quatre contre-écrous à
fixer.
Étape 2 : Assemblez le guidon inférieur
Attachez deux guidons inférieurs (No.3) aux bases
inférieures. Vissez quatre boulons de carrosserie
M8*40 mm (No.16), quatre rondelles (No.14) et
quatre écrous de blocage (No.15) à l'aide de la clé
plate (No.25).
Étape 3 : Assembler le cadre
Pour cette étape, veuillez préparer deux cadres de
support (No.4), deux supports incurvés (No.12),
quatre boulons Allen M8*70mm (No.13), quatre
rondelles (No.14), huit contre-écrous (No.14), huit
écrous de blocage (No.14). 15), quatre boulons de
carrosserie M8*40mm (No.16) et deux clés
(No.25) (No.26).
Fixez deux cadres de support aux bases
inférieures. Vissez quatre boulons de carrosserie
M8 * 40 mm par le bas. Et puis vissez quatre
rondelles et quatre contre-écrous pour fixer.
Fixez deux supports incurvés à l'arrière des cadres
de support. Vis pour boulons Allen M8 * 70mm et
quatre écrous de blocage à fixer. FR
020304050607080910111213
1415161718

Étape 4: Assembler le tuyau de
raccordement
Fixez un tuyau de raccordement (No.5) et deux
supports plats (No.17) au cadre. Vissez quatre
boulons Allen M8*40mm (No. 18) et quatre écrous
de blocage (No.15) à l'aide de deux clés (No.25)
(No.26).
Étape 5: Assembler deux barres
parallèles
Fixez deux barres parallèles (No.6) au cadre.
Vissez quatre boulons Allen M6*30mm (No. 19) à
l'aide de la clé Allen (No.26).
Étape 6 : Assemblez deux coussinets de
brass
Dévissez huit boulons Allen M6*16mm (No.27) à
l'arrière de deux coussinets de bras (No.7). Fixez
deux accoudoirs au cadre.
Revissez ces boulons à l'aide de la clé Allen
(n°26). FR
020304050607080910111213
1415161718

Étape 7 : Assemblez le dossier
Pour cette étape, veuillez préparer le tuyau du
dossier (No.8), le dossier (No.9), deux rondelles
(No.14), deux boulons Allen M8* 16mm (No.20) et
la clé Allen (No. 26).
Dévissez quatre boulons M6*16mm (No.27) à
l'arrière du dossier.
Fixez le dossier au tube du dossier. Revissez
quatre boulons Allen M6*16 mm.
Fixez le tuyau du dossier au cadre. Vissez deux
boulons M8* 16mm et deux rondelles pour fixer.
Étape 8 : Assemblez le guidon
Attachez le guidon (No. 10) à deux tuyaux
d'extension (No.11). Vissez deux boulons Allen
M8*80mm (No.21), quatre rondelles courbées
(No.22), deux écrous de blocage (No.15) à l'aide
de deux clés (No.25) (No.26).
Étape 9 : Assemblez les tuyaux
d'extension
Fixez les tuyaux d'extension au cadre. Vissez
quatre boutons (No.22) et quatre écrous de
serrage (No.23) pour fixer. FR
020304050607080910111213
1415161718

PULL-UP DIP STATION
User Manual
MS282323
Congratulations for choosing this product.
Before using this product for the first time, please read the manual carefully
and use the equipment only as described in the manual to avoid hazards and personal injury.
Please retain this manual for future reference.
020304050607080910111213
1415161718

Precautions
The maximum load bearing is 120 kg.
If you feel unwell during using the machine, please stop using it
immediately and consult your doctor for instructions before next
use.
For your safety, you must keep at least 0.9 meter away from
anything around during exercise.
Please place the machine on a flat, dry and solid place to avoid
falling.
Always check if all of the screws and bolts are tightened.
Keep children and pets away from the machine. It is designed for
adult use only.
It is better to wear proper sportswear during exercise. Don’t wear
the clothes too loose to avoid getting stuck and dragged.
Before using, please warm up at first. Adjust your breath and
pace to slowly get into motion.
Don’t use the machine immediately after diet or drinking, you
need to wait for at least 1 hour.
Clean it with a wet cloth. Corrosive solvent cleaners are
prohibited.
EN 020304050607080910111213
1415161718
