Metabo KFM 9-3 RF User manual

www.metabo.com Made in Germany
de Originalbetriebsanleitung 4
en Original instructions 12
fr Notice originale 19
nl Originele gebruiksaanwijzing 27
it Istruzioni per l'uso originali 35
es Manual original 43
pt Manual de instruções original 51
sv Originalbruksanvisning 59
fi Alkuperäinen käyttöohje 66
no Original bruksanvisning 73
da Original brugsanvisning 80
pl Oryginalna instrukcja obsługi 87
el Πρωτότυπο οδηγιών λειτουργίας 95
hu Eredeti használati utasítás 104
ru Оригинальное руководство по
эксплуатации 112

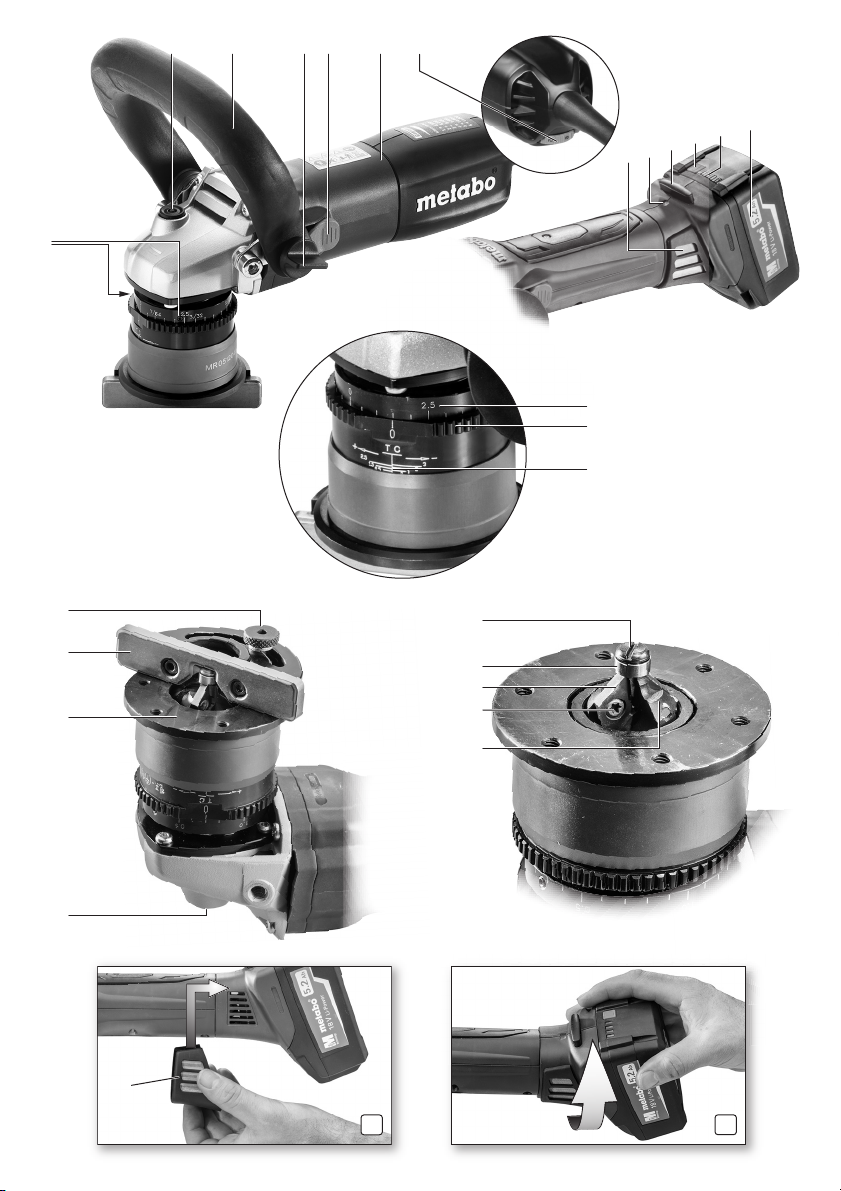

KFM 9-3 RF
KFM 18 LTX 3 RF

8
B
A
13
11 12
10
9
8
43567
22
23
24
14
15
16
18
19
2
17
1
2
21
20
2

3

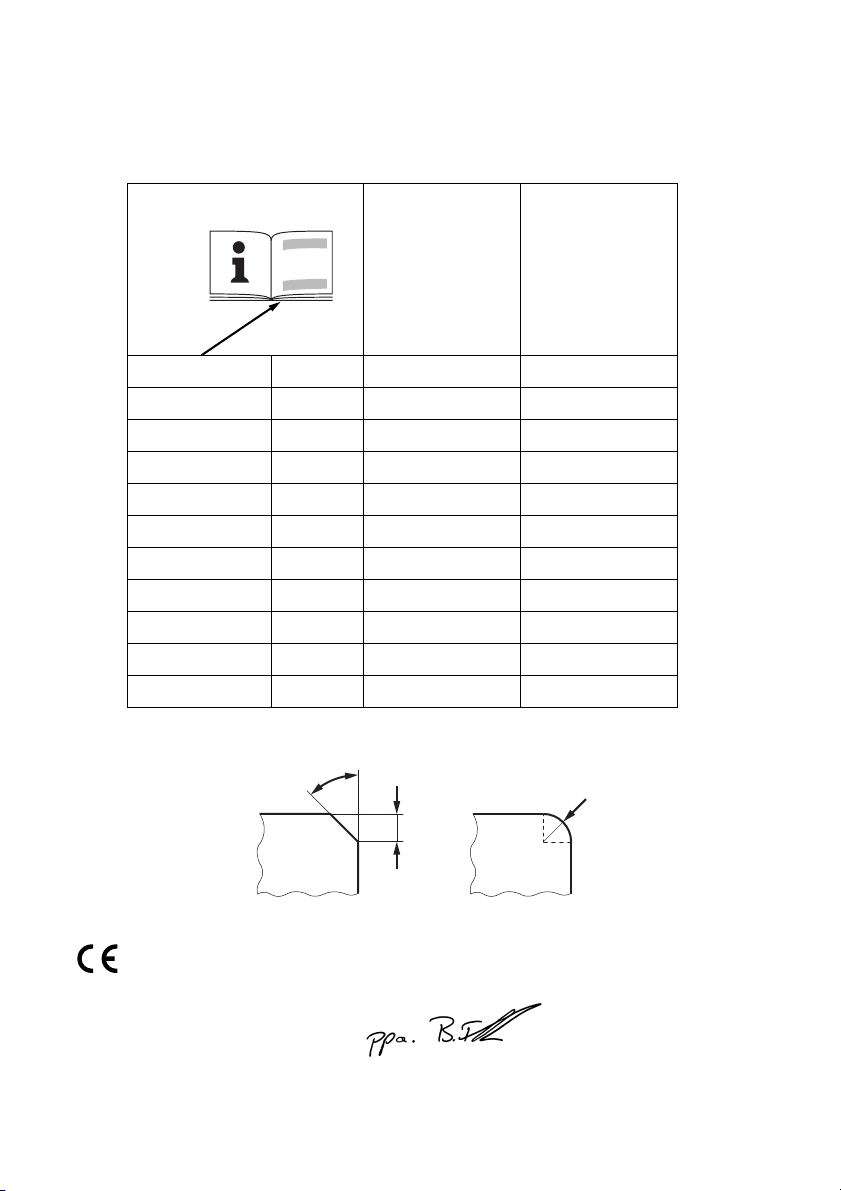

hmax
a
rmax
KFM 18 LTX 3 RF
*1) Serial Number: 01754..
KFM 9-3 RF
*1) Serial Number: 01751..
UV 18 -
nmin-1 (rpm) 7000 4500 - 11500
P1W - 900
P2W - 470
hmax mm (in) 4 (5/32) 4 (5/32)
rmax mm (in) 3 (1/8) 3 (1/8)
a° 45° 45°
mkg (lbs) 2,9 (6.4) 2,5 (5.5)
ah/Khm/s2 0,94 / 1,5 0,7 / 1,5
LpA/KpA dB(A) 84 / 3 87 / 3
LWA/KWA dB(A) 95 / 3 98 / 3
15.
*2) 2014/30/EU, 2006/42/EC, 2011/65/EU
*3) EN 62841-1:2015, EN ISO 12100:2010, EN IEC 63000:2018
2023-01-03, Bernd Fleischmann
Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)
*4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

DEUTSCHde
4
Originalbetriebsanleitung
Wir erklären in alleiniger Verantwortlichkeit: Diese
Kantenfräser, identifiziert durch Type und
Seriennummer *1), entsprechen allen
einschlägigen Bestimmungen der Richtlinien *2)
und Normen *3). Technische Unterlagen bei *4) -
siehe Seite 3.
Die Kantenfräse ist bestimmt zum Fräsen von
Kanten von Stahl, Edelstahl, Aluminium und
Aluminiumlegierungen im professionellen Bereich.
Zum Bearbeiten von Aluminium,
Aluminiumlegierungen und Edelstahl muss ein
geeignetes Schmiermittel (Best.-Nr.: 6.23443)
verwendet werden.
Für Schäden durch nicht bestimmungsgemäßen
Gebrauch haftet allein der Benutzer.
AllgemeinanerkannteUnfallverhütungsvorschriften
und beigelegte Sicherheitshinweise müssen
beachtet werden.
Beachten Sie die mit diesem Symbol
gekennzeichneten Textstellen zu Ihrem
eigenen Schutz und zum Schutz Ihres
Elektrowerkzeugs!
WARNUNG – Zur Verringerung eines
Verletzungsrisikos Betriebsanleitung lesen.
WARNUNG – Lesen Sie alle
Sicherheitshinweise, Anweisungen,
Bebilderungen und technischen Daten, mit
denen dieses Elektrowerkzeug versehen ist.
Versäumnisse bei der Einhaltung der
nachfolgenden Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Geben Sie Ihr Elektrowerkzeug nur zusammen mit
diesen Dokumenten weiter.
a) Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie Arbeiten
ausführen, bei denen das Einsatzwerkzeug das
eigene Netzkabel treffen kann. Der Kontakt mit
einer spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung setzen und
könnte zu einem elektrischen Schlag führen.
b) Befestigen und sichern Sie das Werkstück
mittels Zwingen oder auf andere Art und Weise
an einer stabilen Unterlage. Wenn Sie das Werk-
stück nur mit der Hand oder gegen Ihren Körper
halten, bleibt es labil, was zum Verlust der Kontrolle
führen kann.
c) Verwenden Sie kein Zubehör, das vom
Hersteller nicht speziell für dieses
Elektrowerkzeug vorgesehen und empfohlen
wurde. Nur weil Sie das Zubehör an Ihrem
Elektrowerkzeug befestigen können, garantiert das
keine sichere Verwendung.
d) Verwenden Sie keine beschädigten
Einsatzwerkzeuge. Kontrollieren Sie vor jeder
Verwendung die Wendeschneidplatten auf
Absplitterungen, Risse, Verschleiß oder starke
Abnutzung. Wenn das Elektrowerkzeug oder
das Einsatzwerkzeug herunterfällt, überprüfen
Sie, ob es beschädigt ist, oder verwenden Sie
ein unbeschädigtes Einsatzwerkzeug.
e) Tragen Sie persönliche Schutzausrüstung.
Verwenden Sie je nach Anwendung
Vollgesichtsschutz, Augenschutz oder
Schutzbrille. Soweit angemessen, tragen Sie
Staubmaske,Gehörschutz, Schutzhandschuhe
oder Spezialschürze, die kleine
Materialpartikel von Ihnen fernhält. Die Augen
sollen vor herumfliegenden Fremdkörpern
geschützt werden, die bei verschiedenen
Anwendungen entstehen. Staub- oder
Atemschutzmaske müssen den bei der Anwendung
entstehenden Staub filtern. Wenn Sie lange lautem
Lärm ausgesetzt sind, können Sie einen Hörverlust
erleiden.
f) Achten Sie bei anderen Personen auf
sicheren Abstand zu Ihrem Arbeitsbereich.
Jeder, der den Arbeitsbereich betritt, muss
persönliche Schutzausrüstung tragen.
Bruchstücke des Werkstücks oder gebrochener
Einsatzwerkzeuge können wegfliegen und
Verletzungen auch außerhalb des direkten
Arbeitsbereichs verursachen.
g) Halten Sie das Elektrowerkzeug beim
Starten stets gut fest. Beim Hochlaufen auf die
volle Drehzahl kann das Reaktionsmoment des
Motors dazu führen, dass sich das Elektrowerkzeug
verdreht.
h) Wenn möglich, verwenden Sie Zwingen, um
das Werkstück zu fixieren. Halten Sie niemals
ein kleines Werkstück in der einen Hand und
das Elektrowerkzeug in der anderen, während
Sie es benützen. Durch das Festspannen kleiner
Werkstücke haben Sie beide Hände zur besseren
Kontrolle des Elektrowerkzeugs frei.
i) Legen Sie das Elektrowerkzeug niemals ab,
bevor das Einsatzwerkzeug völlig zum
Stillstand gekommen ist. Das sich drehende
Einsatzwerkzeug kann in Kontakt mit der
Ablagefläche geraten, wodurch Sie die Kontrolle
über das Elektrowerkzeug verlieren können.
j) Lassen Sie das Elektrowerkzeug nicht laufen,
während Sie es tragen. Ihre Kleidung kann durch
zufälligen Kontakt mit dem sich drehenden
1. Konformitätserklärung
2. Bestimmungsgemäße
Verwendung
3. Allgemeine
Sicherheitshinweise
4. Spezielle Sicherheitshinweise

DEUTSCH de
5
Einsatzwerkzeug erfasst werden, und das
Einsatzwerkzeug sich in Ihren Körper bohren.
k) Reinigen Sie regelmäßig die
Lüftungsschlitze lhres Elektrowerkzeugs. Das
Motorgebläse zieht Staub in das Gehäuse, und eine
starke Ansammlung von Metallstaub kann
elektrische Gefahren verursachen.
l) Verwenden Sie das Elektrowerkzeug nicht in
der Nähe brennbarer Materialien. Funken und
heiße Späne können diese Materialien entzünden.
m Verwenden Sie keine Einsatzwerkzeuge, die
flüssige Kühlmittel erfordern. Die Verwendung
von Wasser oder anderen flüssigen Kühlmitteln
kann zu einem elektrischen Schlag führen.
4.1 Rückschlag und entsprechende
Sicherheitshinweise
Rückschlag ist die plötzliche Reaktion infolge eines
hakenden oder blockierten drehenden
Einsatzwerkzeugs. Verhaken oder Blockieren führt
zu einem abrupten Stopp des rotierenden
Einsatzwerkzeugs. Dadurch wird ein
unkontrolliertes Elektrowerkzeug gegen die
Drehrichtung des Einsatzwerkzeugs an der
Blockierstelle beschleunigt.
Wenn eine Wendeschneidplatte im Werkstück hakt
oder blockiert, kann sich die Kante der
Wendeschneidplatte, die in das Werkstück
eintaucht, verfangen und dadurch die
Wendeschneidplatte ausbrechen oder einen
Rückschlag verursachen. Der
Wendeschneidplatten-Halter bewegt sich dann auf
die Bedienperson zu oder von ihr weg, je nach
Drehrichtung des Wendeschneidplatten-Halters an
der Blockierstelle. Hierbei können
Wendeschneidplatten auch brechen.
Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs des Elektrowerkzeugs. Er
kann durch geeignete Vorsichtsmaßnahmen, wie
nachfolgend beschrieben, verhindert werden.
a)Halten Sie das Elektrowerkzeug gut fest und
bringen Sie Ihren Körper und Ihre Arme in eine
Position, in der Sie die Rückschlagkräfte
abfangen können. Die Bedienperson kann durch
geeignete Vorsichtsmaßnahmen die
Rückschlagkräfte beherrschen.
b) Arbeiten Sie besonders vorsichtig im
Bereich von Ecken, scharfen Kanten usw.
Verhindern Sie, dass Einsatzwerkzeuge vom
Werkstück zurückprallen und verklemmen. Das
rotierende Einsatzwerkzeug neigt bei Ecken,
scharfen Kanten oder wenn es abprallt dazu, sich
zu verklemmen. Dies verursacht einen
Kontrollverlust oder Rückschlag.
c) Führen Sie das Einsatzwerkzeug stets in der
gleichen Richtung in das Material, in der die
Schneidkante das Material verlässt (entspricht
der gleichen Richtung, in der die Späne aus-
geworfen werden). Führen des Elektrowerkzeugs
in die falsche Richtung bewirkt ein Ausbrechen der
Schneidkante des Einsatzwerkzeuges aus dem
Werkstück, wodurch das Elektrowerkzeug in diese
Vorschubrichtung gezogen wird.
d) Vermeiden Sie ein Blockieren der
Wendeschneidplatte oder zu hohen
Anpressdruck. Stellen Sie keine größere als
die maximal zulässige Fasenhöhe ein. Eine
Überlastung der Wendeschneidplatten erhöht
deren Beanspruchung und die Anfälligkeit zum
Verkanten oder Blockieren und damit die
Möglichkeit eines Rückschlags oder
Wendeschneidplattenbruchs.
e) Meiden Sie mit Ihrer Hand den Bereich vor
und hinter der rotierenden
Wendeschneidplatte. Wenn Sie die
Wendeschneidplatte im Werkstück von sich
wegbewegen, kann im Falle eines Rückschlags das
Elektrowerkzeug mit der sich drehenden
Wendeschneidplatte direkt auf Sie zugeschleudert
werden.
Drehen bzw. ersetzen Sie stumpf gewordene
Wendeschneidplatten oder solche bei denen
die Beschichtung abgenützt ist, rechtzeitig.
Stumpfe Wendeschneidplatten erhöhen die
Gefahr, dass die Maschine hängenbleibt und
ausbricht.
4.2 Weitere Sicherheitshinweise:
Halten Sie das Elektrowerkzeug nur an den
isolierten Griffflächen, da der Fräser das
eigene Netzkabel treffen kann. Der Kontakt mit
einer spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung setzen und
zu einem elektrischen Schlag führen.
Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.

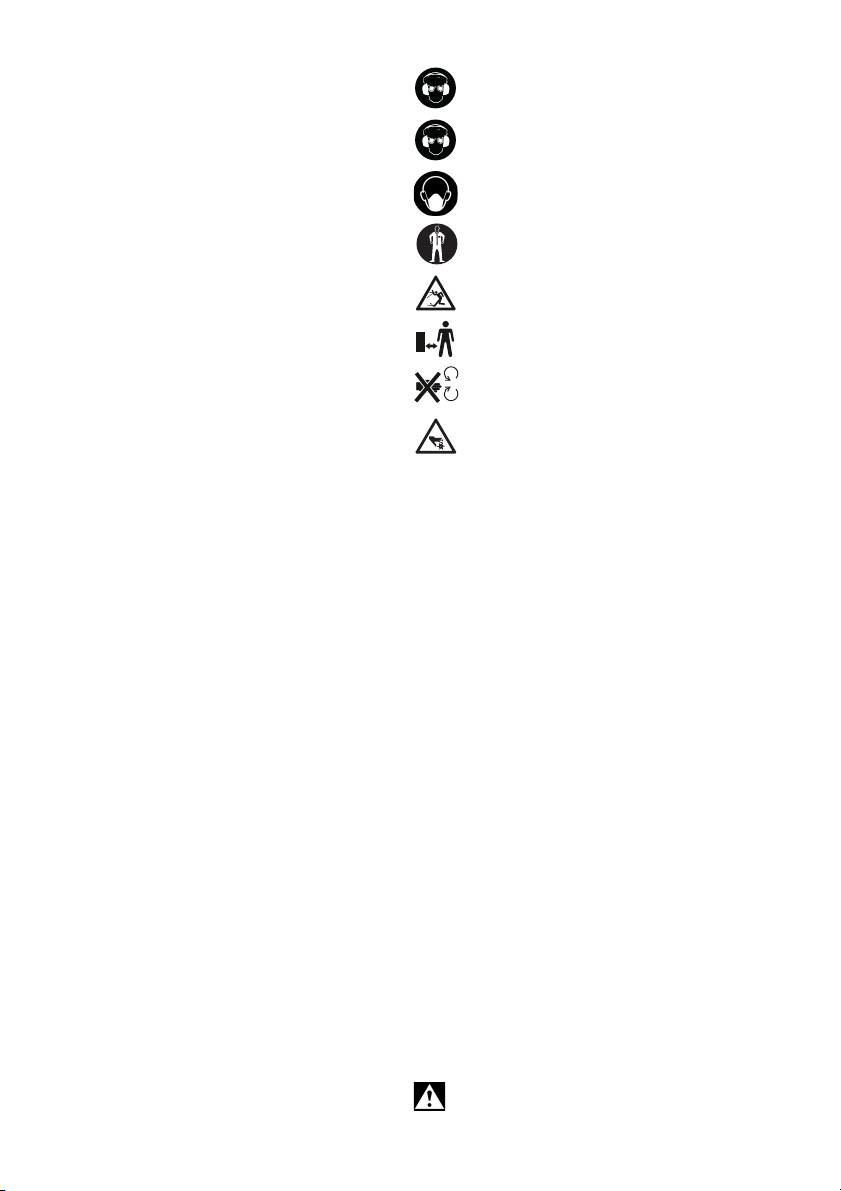

WARNUNG – Tragen Sie immer eine
Schutzbrille.
Tragen Sie Gehörschutz.
Tragen Sie eine geeignete
Staubschutzmaske.
Tragen Sie geeignete Schutzkleidung.
Achten sie darauf, dass niemand durch
weggeschleuderte Fremdkörper verletzt
wird.
Halten sie in der Nähe stehende Personen
und Haustiere auf sicherem Abstand zum
Gerät.
Haare, lockere Kleidung, Finger und andere
Körperteile fernhalten. Sie könnten erfasst
und eingezogen werden. Bei langen Haaren
ein Haarnetz benutzen.
Warnung vor rotierendem Werkzeug
Tragen Sie stets Schutzbrille, Arbeitshandschuhe,
und festes Schuhwerk beim Arbeiten mit Ihrer
Maschine.

DEUTSCHde
6
Verletzungsgefahr durch scharfe Kanten. Tragen
Sie Schutzhandschuhe.
Wendeschneidplatten, Wendeschneidplatten-
Halter, Werkstück und Späne können nach dem
Arbeiten heiß sein. Tragen Sie Schutzhandschuhe.
Bei Arbeiten über einen längeren Zeitraum
Gehörschutz tragen. Längere Einwirkung hoher
Lärmpegel kann zu Gehörschäden führen.
Nur scharfe, unbeschädigte Wendeschneidplatten
verwenden.
Das Werkstück muss fest aufliegen und gegen
Verrutschen gesichert sein, z.B. mit Hilfe von
Spannvorrichtungen. Große Werkstücke müssen
ausreichend abgestützt werden.
Sorgen Sie dafür, dass beim Gebrauch
entstehende Funken und heiße Späne keine
Gefahr hervorrufen, z.B. den Anwender oder
andere Personen treffen oder entflammbare
Substanzen entzünden. Gefährdete Bereiche sind
mit schwer entflammbaren Decken zu schützen.
Halten Sie in feuergefährdeten Bereichen ein
geeignetes Löschmittel bereit.
Die Maschine immer mit beiden Händen an den
vorgesehenen Handgriffen festhalten, einen
sicheren Stand einnehmen und konzentriert
arbeiten.
Halten Sie Ihre Hände vom Fräsbereich und vom
Einsatzwerkzeug fern.
Nicht an das sich drehende Einsatzwerkzeug
fassen! Späne und Ähnliches nur bei Stillstand der
Maschine entfernen.
Spindelarretierknopf (2) nur bei stillstehendem
Motor betätigen.
Beschädigte, unrunde bzw. vibrierende
Einsatzwerkzeug dürfen nicht verwendet werden.
Nicht über Kopf arbeiten.
Staubbelastung reduzieren:
WARNUNG - Einige Stäube, die durch
Sandpapierschleifen, Sägen, Schleifen,
Bohren und andere Arbeiten erzeugt werden,
enthalten Chemikalien, von denen bekannt ist, dass
sie Krebs, Geburtsfehler oder andere
Fortpflanzungsschäden verursachen. Einige
Beispiele für diese Chemikalien sind:
- Blei aus bleihaltigem Anstrich,
- mineralischer Staub aus Mauersteinen, Zement
und anderen Mauerwerkstoffen, und
- Arsen und Chrom aus chemisch behandeltem
Holz.
Ihr Risiko durch diese Belastung variiert, je
nachdem, wie oft Sie diese Art von Arbeit
ausführen. Um Ihre Belastung mit diesen
Chemikalien zu reduzieren: Arbeiten Sie in einem
gut belüfteten Bereich und arbeiten Sie mit
zugelassener Schutzausrüstung, wie z. B. solche
Staubmasken, die speziell zum Herausfiltern von
mikroskopisch kleinen Partikeln entwickelt wurden.
Dies gilt ebenso für Stäube von weiteren
Werkstoffen, wie z. B. einige Holzarten (wieEichen-
oder Buchenstaub), Metalle, Asbest. Weitere
bekannte Krankheiten sind z. B. allergische
Reaktionen, Atemwegserkrankungen. Lassen Sie
Staub nicht in den Körper gelangen.
Beachten Sie die für Ihr Material, Personal,
Anwendungsfall und Einsatzort geltenden
Richtlinien und nationale Vorschriften (z.B.
Arbeitsschutzbestimmungen, Entsorgung).
Erfassen Sie die entstehenden Partikel am
Entstehungsort, vermeiden Sie Ablagerungen im
Umfeld.
Verwenden Sie für spezielle Arbeiten geeignetes
Zubehör. Dadurch gelangen weniger Partikel
unkontrolliert in die Umgebung.
Verwenden Sie eine geeignete Staubabsaugung.
Verringern Sie die Staubbelastung indem Sie:
- die austretenden Partikel und den Abluftstrom der
Maschine nicht auf sich, oder in der Nähe
befindliche Personen oder auf abgelagerten
Staub richten,
- eine Absauganlage und/oder einen Luftreiniger
einsetzen,
- den Arbeitsplatz gut lüften und durch saugen
sauber halten. Fegen oder blasen wirbelt Staub
auf.
- Saugen oder waschen Sie Schutzkleidung. Nicht
ausblasen, schlagen oder bürsten.
4.3 Spezielle Sicherheitshinweise für
Netzmaschinen:
Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung, Umrüstung, Wartung oder
Reinigung vorgenommen wird.
Es wird empfohlen, eine stationäre Absauganlage
einzusetzen. Schalten sie immer einen FI-
Schutzschalter (RCD) mit einem max.
Auslösestrom von 30 mA vor. Bei Abschaltung der
Maschine durch den FI-Schutzschalter muss sie
überprüft und gereinigt werden. Siehe Kapitel 10.
Reinigung.
4.4 Spezielle Sicherheitshinweise für
Akkumaschinen:
Akkupack aus der Maschine entnehmen bevor
irgendeine Einstellung, Umrüstung, Wartung oder
Reinigung vorgenommen wird.
Akkupacks vor Nässe schützen!
Akkupacks nicht dem Feuer aussetzen!
Keine defekten oder deformierten Akkupacks
verwenden!
Akkupacks nicht öffnen!
Kontakte der Akkupacks nicht berühren oder
kurzschließen!
Aus defekten Li-Ion-Akkupacks kann eine
leicht saure, brennbare Flüssigkeit
austreten!
Falls Akkuflüssigkeit austritt und mit der
Haut in Berührung kommt, spülen Sie sofort
mit reichlich Wasser. Falls Akkuflüssigkeit in
Ihre Augen gelangt, waschen Sie sie mit sauberem
Wasser aus und begeben Sie sich unverzüglich in
ärztliche Behandlung!

DEUTSCH de
7
Bei einer defekten Maschine den Akkupack aus der
Maschine nehmen.
Transport von Li-Ion-Akkupacks:
Der Versand von Li-Ion Akkupacks unterliegt dem
Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie
beim Versand von Li-Ion Akkupacks die aktuell
gültigen Vorschriften. Informieren sie sich ggfs. bei
ihrem Transportunternehmen. Zertifizierte
Verpackung ist bei Metabo erhältlich.
Versenden Sie Akkupacks nur, wenn das Gehäuse
unbeschädigt ist und keine Flüssigkeit austritt. Zum
Versenden den Akkupack aus der Maschine
nehmen. Die Kontakte gegen Kurzschluss sichern
(z. B. mit Klebeband isolieren).
Siehe Seite 2.
1 Klemmschrauben
2 Spindelarretierknopf
3 Bügelhandgriff
4 Flügelmuttern
5 Schaltschieber
6Handgriff
7 Stellrad zur Drehzahleinstellung
8 Staubfilter *
9 Elektronik-Signal-Anzeige *
10 Taste zur Akkupack-Entriegelung *
11 Taste der Kapazitätsanzeige *
12 Kapazitäts- und Signalanzeige *
13 Akkupack *
14 Skalenring
15 Einstellring
16 Skala
17 Rändelschraube *
18 Parallelanschlag*
19 Auflagefläche
20 Schraube zum Befestigen des Kugellager-
Anlaufrings
21 Kugellager-Anlaufring
22 Wendeschneidplatte
23 Befestigungsschraube
24 Wendeplatten-Halter
* ausstattungsabhängig
6.1 Speziell für Netzmaschinen
Vergleichen Sie vor Inbetriebnahme, ob die
auf dem Typenschild angegebene
Netzspannung und Netzfrequenz mit den Daten
Ihres Stromnetzes übereinstimmen.
Schalten sie immer einen FI-Schutzschalter
(RCD) mit einem max. Auslösestrom von
30 mA vor.
6.2 Bügelhandgriff einstellen
Nur mit angebrachtem Bügelhandgriff (3)
arbeiten!
- Flügelmuttern (4) links und rechts lösen.
- Gewünschten Winkel des Bügelhandgriffs (3)
einstellen.
- Flügelmuttern (4) links und rechts von Hand
kräftig festziehen.
6.3 Speziell für Akkumaschinen
Staubfilter
Bei stark verschmutzter Umgebung stets den
Staubfilter (8) anbringen.
Mit angebrachtem Staubfilter (8) erwärmt sich
die Maschine schneller. Die Elektronik schützt
die Maschine vor Überhitzung (Siehe Kapitel 11.).
Anbringen: Siehe Seite 2, Abbildung A.
Staubfilter (8) wie gezeigt anbringen.
Abnehmen: Den Staubfilter (8) an den oberen
Kanten geringfügig anheben und nach unten
abnehmen.
Drehbarer Akkupack
Siehe Seite 2, Abbildung B.
Der hintere Maschinenteil lässt sich in 3 Stufen um
270° drehen und dadurch die Form der Maschine
den Arbeitsbedingungen anpassen. Nur in
eingerasteter Stellung arbeiten.
Akkupack
Vor der Benutzung den Akkupack (13) aufladen.
Laden Sie den Akkupack bei Leistungsabfall wieder
auf.
Anweisungen zum Laden des Akkupacks finden
Sie in der Betriebsanleitung des Metabo-
Ladegerätes.
Li-Ion-Akkupacks „Li-Power“ haben eine
Kapazitäts- und Signalanzeige (12):
- Taste (11) drücken und der Ladezustand wird
durch die LED-Leuchten angezeigt.
- Blinkt eine LED-Leuchte, ist der Akkupack fast
leer und muss wieder aufgeladen werden.
Akkupack entnehmen, einsetzen
Entnehmen: Taste zur Akkupack-Entriegelung (10)
drücken und Akkupack (13) nach unten
herausziehen.
Einsetzen: Akkupack (13) bis zum Einrasten
aufschieben.
6.4 Parallelanschlag anbringen
Siehe Abbildung, Seite 2.
1. Parallelanschlag (18) wie gezeigt aufsetzen.
2. Rändelschraube (17) in eines der
Gewindelöcher einschrauben.
3. Parallelanschlag (18) durch Verdrehen auf den
gewünschten Winkel einstellen.
4. Rändelschraube (17) kräftig festziehen.
Akkupack aus der Maschine entnehmen /
Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung, Umrüstung, Wartung oder
Reinigung vorgenommen wird.
Wendeschneidplatten,
Wendeschneidplatten-Halter, Werkstück und
5. Überblick
6. Inbetriebnahme
7. Einstellen

DEUTSCHde
8
Späne können nach dem Arbeiten heiß sein.
Tragen Sie Schutzhandschuhe.
Quetschgefahr! Tragen Sie
Schutzhandschuhe.
7.1 Skalen justieren (nur bei Bedarf)
Ab Werk sind die Skalen (14), (16) korrekt
eingestellt. Sollten sie jedoch einmal justiert werden
müssen, siehe Kapitel 9.3.
7.2 Fasenhöhe einstellen
Die eingestellte Fasenhöhe an Skalenring (14)
ablesen:
1. Die eingestellte Fasenhöhe am Skalenring (14)
ablesen. Siehe Abbildung: Eingestellte
Fasenhöhe = 0,7 mm.
(Die Skala (16) dient zur groben Orientierung
beim Einstellen).
Die Fasenhöhe durch Verdrehen des Einstellrings
verändern:
2. Den Einstellring (15) nach unten schieben
und verdrehen.
Die Fasenhöhe kann in 0,1 mm (0.004“)-Schritten
verstellt werden. Jede volle Umdrehung bewirkt
eine Veränderung der Fasenhöhe um 3,0 mm (1/
8“).
Pro Fräsvorgang maximal 3,0 mm abtragen.
Größere Fasenhöhen in mehreren
Fräsvorgängen herstellen. Dabei die maximal
zulässige Fasenhöhe nicht überschreiten (siehe
Kapitel Technische Daten).
3. Probefräsung durchführen.
8.1 Ein-/Ausschalten
Maschine immer mit beiden Händen führen.
Erst einschalten, dann das
Einsatzwerkzeug an
das Werkstück bringen.
Vermeiden Sie unbeabsichtigtes Anlaufen:
stets Maschine ausschalten, wenn der
Stecker aus der Steckdose gezogen wird oder
wenn eine Stromunterbrechung eingetreten ist bzw.
wenn der Akkupack aus der Maschine entnommen
wird.
Bei Dauereinschaltung läuft die Maschine
weiter, wenn sie aus der Hand gerissen wird.
Daher die Maschine immer mit beiden Händen an
den vorgesehenen Handgriffen festhalten, einen
sicheren Stand einnehmen und konzentriert
arbeiten.
Vermeiden Sie, dass die Maschine Staub und
Späne aufwirbelt oder einsaugt. Maschine
nach dem Ausschalten erst dann ablegen, wenn
der Motor zum Stillstand gekommen ist.
Maschinen mit Schaltschieber:
Einschalten: Schaltschieber (5) nach vorn
schieben. Zur Dauereinschaltung dann nach unten
kippen bis er einrastet.
Ausschalten: Auf das hintere Ende des
Schaltschiebers (5) drücken und loslassen.
8.2 Drehzahl einstellen
Mit dem Stellrad (7) kann die Drehzahl vorgewählt
und stufenlos verändert werden.
Die Stellungen 1-6 entsprechen etwa folgenden
Leerlaufdrehzahlen:
1 ........ 4500 / min 4........9500 / min
2 ........ 6200 / min 5........10800 / min
3 ........ 8100 / min 6........11500 / min
Die VC-Elektronik ermöglicht materialgerechtes
Arbeiten und eine nahezu konstante Drehzahl auch
bei Belastung.
Drehzahlempfehlungen für unterschiedliche
Materialien:
Aluminium, Kupfer, Messing.......................... 4-6
Stahl bis 400 N/mm2 ..................................... 4-6
Stahl bis 600 N/mm2 ..................................... 3-5
Stahl bis 900 N/mm2 ..................................... 2-4
Edelstahl ....................................................... 1-3
Die optimale Einstellung ist am besten durch einen
praktischen Versuch zu ermitteln.
8.3 Arbeitshinweise
Hinweis: Zum Bearbeiten von dünnen Blechen
(>=0,7mm) den Anlaufring (3.16.06.608.0)
anbringen. Betriebsanleitung des Anlaufrings
beachten.
1. Wendeschneidplatten (22) überprüfen.
Beschädigte oder verschlissene
Wendeschneidplatten wechseln.
2. Fasenhöhe einstellen (Siehe Kapitel 7.2).
3. Die Maschine immer mit beiden Händen an den
vorgesehenen Handgriffen festhalten, einen
8. Benutzung
14
12
13
0
I
4

DEUTSCH de
9
sicheren Stand einnehmen und konzentriert
arbeiten.
4. Erst einschalten, dann die Maschine mit der
Auflagefläche (19) auf das Werkstück auflegen
und erst dann das
Einsatzwerkzeug langsam an
das Werkstück bringen.

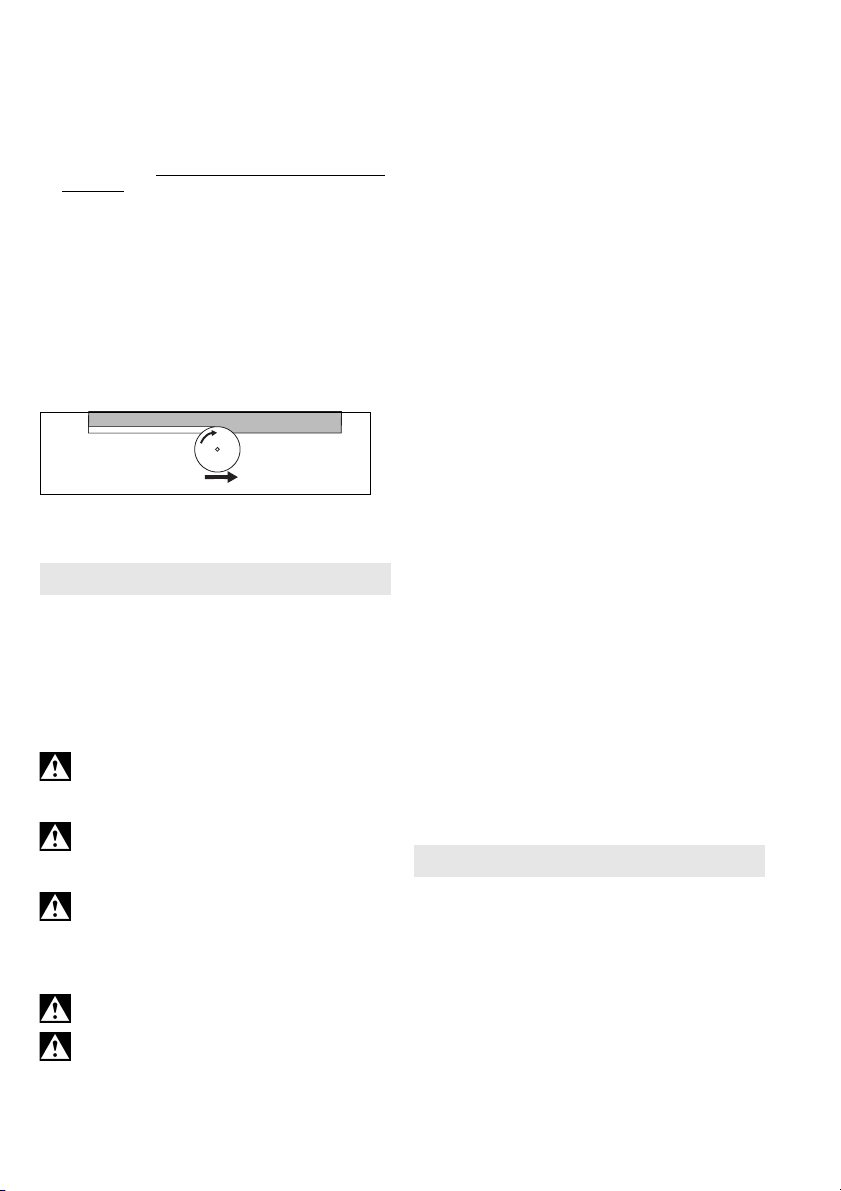

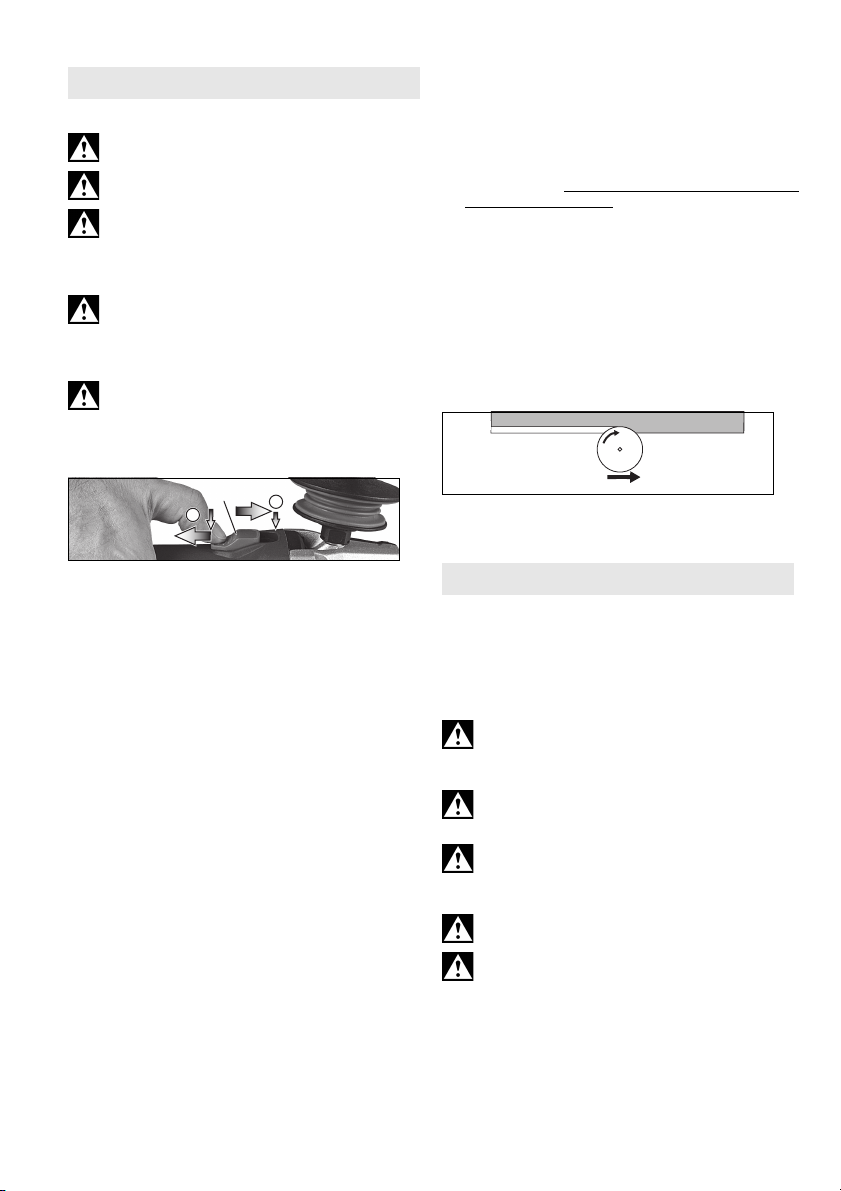

5. Beim Fräsen immer im Gegenlauf (siehe Bild)
arbeiten. Sonst besteht die Gefahr eines
Rückschlags. Mit mäßigem, dem zu
bearbeitenden Material bzw. der ausgewählten
Drehzahl angepasstem Arbeits-Vorschub
fräsen. Durch eine zu niedrig gewählte Drehzahl
und / oder ein zu hoher Arbeits-Vorschub
können starke Vibrationen (an der Maschine)
auftreten. Nicht verkanten, nicht drücken, nicht
schwingen.
6. Die Maschine so führen, dass der
Parallelanschlag (18) am Werkstück anliegt.
Wenn ohne Parallelanschlag gearbeitet wird:
Die Maschine so führen, dass der Kugellager-
Anlaufring (21) am Werkstück anliegt.
7.
Arbeit beenden:Einsatzwerkzeug vom Werkstück
wegführen, Maschine ausschalten. Motor zum
Stillstand kommen lassen, Maschine ablegen.
9.1 Wendeschneidplatten wechseln
Regelmäßig den Wendeschneidplatten-Halter (24)
überprüfen. Beschädigte oder verschlissenen
Wendeschneidplatten-Halter reparieren/erneuern
lassen.
Regelmäßig alle Wendeschneidplatten (22)
überprüfen. Beschädigte oder verschlissene
Wendeschneidplatten wechseln.
Akkupack aus der Maschine entnehmen /
Stecker aus der Steckdose ziehen, bevor
irgendeine Einstellung, Umrüstung, Wartung oder
Reinigung vorgenommen wird.
Wendeschneidplatten,
Wendeschneidplatten-Halter, Werkstück und
Späne können nach dem Arbeiten heiß sein.
Tragen Sie Schutzhandschuhe.
Drehen bzw. ersetzen Sie stumpf gewordene
Wendeschneidplatten oder solche bei denen
die Beschichtung abgenützt ist, rechtzeitig.
Stumpfe Wendeschneidplatten erhöhen die
Gefahr, dass die Maschine hängenbleibt und
ausbricht.
Immer alle Wendeschneidplatten drehen oder
ersetzen.
Nur von Metabo freigegebene
Wendeschneidplatten verwenden. Siehe
Kapitel Zubehör.
1. Durch Verdrehen des Einstellrings (15) bis zum
Anschlag, den Wendeschneidplatten-Halter
(24) maximal weit herausdrehen - Dadurch sind
die Wendeschneidplatten gut zugänglich.
2. Spindelarretierknopf (2) eindrücken und
Wendeschneidplatten-Halter (15) von Hand
drehen, bis der Spindelarretierknopf (2) spürbar
einrastet. Spindelarretierknopf (2) gedrückt
halten.
3. Befestigungsschraube (23) herausschrauben
und Wendeschneidplatte (22) entnehmen.
4. Wendeschneidplatte drehen oder, wenn alle
Schneiden stumpf sind, neue
Wendeschneidplatte einsetzen.
5. Wendeschneidplatte (22) mit
Befestigungsschraube (23) wieder
festschrauben. Drehmoment: 5 Nm.
6. Den Einstellring (15) in die entgegengesetzte
Richtung verdrehen, damit sich der
Wendeschneidplatten-Halter (24) wieder in
seinem normalen Arbeitsbereich befindet. (So
dass die maximal zulässige Fasenhöhe nicht
überschritten wird, siehe Kapitel Technische
Daten).
9.2 Kugellager-Anlaufring erneuern (nur bei
Bedarf):
Regelmäßig das Kugellager-Anlaufring (21) auf
Leichtgängigkeit prüfen. Defekten Kugellager-
Anlaufring wechseln. (Best.-Nr.: 316093300)
1. Schraube (20) abschrauben und Kugellager-
Anlaufring abnehmen.
2. Neuen Kugellager-Anlaufring (21) aufsetzen
und Schraube (20) aufschrauben, kräftig
festziehen.
9.3 Skala justieren (nur bei Bedarf):
Ab Werk ist der Skalenring (14) korrekt eingestellt.
Wenn Wendeschneidplatten für Radien eingesetzt
werden oder falls sich die Einstellung verstellt
haben sollte, muss die Einstellung der Skala
folgendermaßen justiert werden:
1. Den Einstellring (15) anheben und so
verdrehen, dass die Wendeschneidplatte (22)
kein Material abträgt. (Fasenhöhe = 0 mm)
2. Die beiden Klemmschrauben (14) lösen.
3. Skalenring (14) verdrehen bis die Fasenhöhe
0 mm angezeigt wird.
4. Die beiden Klemmschrauben (14) festziehen.
5. Probefräsung durchführen.
Späne und Partikel können sich am Fräskopf
absetzen. Dies kann zum Blockieren des
Fräskopfes führen. Regelmäßig den Fräskopf und
seine Umgebung reinigen und Späne und Partikeln
entfernen.
Bei der Bearbeitung können sich Partikel im Innern
des Elektrowerkzeugs absetzen. Das beeinträchtigt
die Kühlung des Elektrowerkzeugs. Leitfähige
Ablagerungen können die Schutzisolierung des
Elektrowerkzeugs beeinträchtigen und elektrische
Gefahren verursachen.
Elektrowerkzeug regelmäßig, häufig und gründlich
durch alle vorderen und hinteren Luftschlitze
aussaugen oder mit trockener Luft ausblasen.
Trennen Sie vorher das Elektrowerkzeug von der
9. Wartung
10. Reinigung

DEUTSCHde
10
Energieversorgung und tragen Sie dabei
Schutzbrille und Staubmaske.
11.1 Netzmaschinen:
-Überlastschutz: Die Lastdrehzahl nimmt
STARK ab. Die Motortemperatur ist zu hoch!
Maschine im Leerlauf laufen lassen, bis die
Maschine abgekühlt ist.
-Überlastschutz: Die Lastdrehzahl nimmt
LEICHT ab. Die Maschine wird überlastet.
Arbeiten Sie mit reduzierter Belastung weiter.
-Metabo S-automatic Sicherheitsabschaltung:
Die Maschine wurde selbsttätig
ABGESCHALTET. Bei zu hoher Strom-
Anstiegsgeschwindigkeit (wie sie z.B. bei einer
plötzlichen Blockierung oder einem Rückschlag
auftritt) wird die Maschine abgeschaltet.
Maschine am Schaltschieber (5) ausschalten.
Danach wieder einschalten und normal
weiterarbeiten. Vermeiden sie weitere
Blockierungen. Siehe Kapitel 4.1.
-Wiederanlaufschutz: Die Maschine läuft nicht.
Der Wiederanlaufschutz hat angesprochen. Wird
der Netzstecker bei eingeschalteter Maschine
eingesteckt oder ist die Stromversorgung nach
einer Unterbrechung wieder hergestellt, läuft die
Maschine nicht an. Die Maschine aus- und wieder
einschalten.
11.2 Akkumaschinen:
-Die Elektronik-Signal-Anzeige (9) leuchtet
und die Lastdrehzahl nimmt ab. Die
Temperatur ist zu hoch! Maschine im Leerlauf
laufen lassen, bis die Elektronik-Signal-Anzeige
erlischt.
-Die Elektronik-Signal-Anzeige (9) blinkt und
die Maschine läuft nicht. Der Wiederanlauf-
schutz hat angesprochen. Wird der Akkupack bei
eingeschalteter Maschine eingesteckt, läuft die
Maschine nicht an. Die Maschine aus- und wieder
einschalten.
Verwenden Sie nur original Metabo- oder CAS-
(Cordless Alliance System) Akkupacks und
Zubehör.
Verwenden Sie nur Zubehör, das die in dieser
Betriebsanleitung angegebenen Anforderungen
und Kenndaten erfüllt.
Zubehör sicher anbringen. Wird die Maschine in
einem Halter betrieben: Die Maschine sicher
befestigen. Der Verlust der Kontrolle kann zu
Verletzungen führen.
A Wendeschneidplatten
HM-Wendeplatte 45° ....................... 6.23560
HM-Wendeplatte R 2 ....................... 6.23561
HM-Wendeplatte R 3 ....................... 6.23562
B Ladegeräte: ASC Ultra, ASC 15, ASC 30 u.a.
C Akkupacks verschiedener Kapazitäten. Kaufen
Sie nur Akkupacks mit der zu Ihrem
Elektrowerkzeug passenden Spannung.
Best.-Nr.: 625592000 5,2 Ah (Li-Power)
Best.-Nr.: 625368000 5,5 Ah (LiHD)
Best.-Nr.: 625369000 8,0 Ah (LiHD)
etc.
Zubehör-Komplettprogramm siehe
www.metabo.com oder Katalog.
Reparaturen an Elektrowerkzeugen dürfen
nur durch eine Elektrofachkraft ausgeführt
werden!
Eine defekte Netzanschlussleitung darf nur durch
eine spezielle, originale Netzanschlussleitung von
Metabo ersetzt werden, die über den Metabo
Service erhältlich ist.
Mit reparaturbedürftigen Metabo Elektrowerk-
zeugen wenden Sie sich bitte an Ihre Metabo-
Vertretung. Adressen siehe www.metabo.com.
Ersatzteillisten können Sie unter www.metabo.com
herunterladen.
Befolgen Sie nationale Vorschriften zu
umweltgerechter Entsorgung und zum Recycling
ausgedienter Maschinen, Verpackungen und
Zubehör.
Verpackungsmaterialien müssen entsprechend
Ihrer Kennzeichnung nach kommunalen Richtlinien
entsorgt werden. Weitere Hinweise finden Sie auf
www.metabo.com im Bereich Service.
Nur für EU-Länder: Werfen Sie Elektrowerk-
zeuge nicht in den Hausmüll! Gemäß Euro-
päischer Richtlinie 2012/19/EU über Elektro-
und Elektronik-Altgeräte und Umsetzung in natio-
nales Recht müssen verbrauchte Elektrowerk-
zeuge getrennt gesammelt und einer umweltge-
rechten Wiederverwertung zugeführt werden.
Spezielle Hinweise für Akkumaschinen:
Akkupacks dürfen nicht mit dem Hausmüll entsorgt
werden! Geben Sie defekte oder verbrauchte Akku-
packs an den Metabo-Händler zurück!
Akkupacks nicht ins Wasser werfen.
Vor dem Entsorgen den Akkupack im Elektrowerk-
zeug entladen. Die Kontakte gegen Kurzschluss
sichern (z. B. mit Klebeband isolieren).
Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts
vorbehalten.
U=SpannungdesAkkupacks
n =Leerlaufdrehzahl
P1=Nennaufnahmeleistung
P2=Abgabeleistung
m =Gewicht mit kleinstem Akkupack /
Gewicht ohne Netzkabel
Messwerte ermittelt gemäß EN 62841.
Erlaubte Umgebungstemperatur beim Betrieb:
-20 °C bis 50 °C (eingeschränkte Leistung bei
11. Störungsbeseitigung
12. Zubehör
13. Reparatur
14. Umweltschutz
15. Technische Daten

DEUTSCH de
11
Temperaturen unter 0 °C). Erlaubte Umgebungs-
temperatur bei Lagerung: 0 °C bis 30 °C
Maschine der Schutzklasse II
~ Wechselstrom
Gleichstrom
Die angegebenen technischen Daten sind
toleranzbehaftet (entsprechend den jeweils
gültigen Standards).
Emissionswerte
Diese Werte ermöglichen die Abschätzung
der Emissionen des Elektrowerkzeugs und den
Vergleich verschiedener Elektrowerkzeuge. Je
nach Einsatzbedingung, Zustand des
Elektrowerkzeuges oder der Einsatzwerkzeuge
kann die tatsächliche Belastung höher oder
geringer ausfallen. Berücksichtigen Sie zur
Abschätzung Arbeitspausen und Phasen
geringerer Belastung. Legen Sie aufgrund
entsprechend angepasster Schätzwerte
Schutzmaßnahmen für den Anwender fest, z.B.
organisatorische Maßnahmen.
Schwingungsgesamtwert (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 62841:
ah, SG =Schwingungsemissionswert
Kh,SG =Unsicherheit (Schwingung)
Typische A-bewertete Schallpegel:
LpA =Schalldruckpegel
LWA =Schallleistungspegel
KpA, KWA= Unsicherheit
Beim Arbeiten kann der Geräuschpegel 80 dB(A)
überschreiten.
Gehörschutz tragen!
Elektromagnetische Störungen:
Unter Einwirkung extremer elektromagnetischer
Störungen von außen, können im Einzelfall
vorübergehende Drehzahlschwankungen auftreten
oder der Wiederanlaufschutz ansprechen. In
diesem Fall die Maschine aus- und wieder
einschalten.

ENGLISHen
12
Original instructions
We, being solely responsible: Hereby declare that
these bevelers, identified by type and serial number
*1), meet all relevant requirements of directives *2)
and standards *3). Technical documents for *4) -
see page 3.
For UK only:
We as manufacturer and authorized person to
compile the technical file, see *4) on page 3,
hereby declare under sole responsibility that these
bevelers, identified by type and serial number *1) on
page 3, fulfill all relevant provisions of following UK
Regulations S.I. 2016/1091, S.I. 2008/1597, S.I.
2012/3032 and Designated Standards EN 62841-
1:2015, EN ISO 12100:2010, EN IEC 63000:2018
The beveler is intended for the bevelling of edges of
steel, stainless steel, aluminium and aluminium
alloys in the professional sector.
For processing aluminium, aluminium alloys and
stainless steel, a suitable lubricant (item no.:
6.23443) must be used.
The user bears sole responsibility for any damage
caused by inappropriate use.
Generally accepted accident prevention
regulations and the enclosed safety information
must be observed.
For your own protection and for the
protection of your electrical tool, pay
attention to all parts of the text that are
marked with this symbol!
WARNING – Reading the operating instruc-
tions will reduce the risk of injury.
WARNING – Read all safety warnings,
instructions, illustrations and
specifications provided with this power tool.
Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference. Pass on your electrical tool only
together with these documents.
a) Hold the power tool by insulated gripping
surfaces only, because the cutter may contact
its own cord. Cutting a "live" wire may make
exposed metalparts of the power tool "live" and
could give the operator an electric shock.
b) Use clamps or another practical way to
secure and support the workpiece to a stable
platform. Holding the work by your hand or against
the body leaves it unstable and may lead to loss of
control.
c) Do not use accessories that are not
specifically designed and recommended for
this power tool by the manufacturer. Just
because the accessory can be attached to your
power tool, it does not assure safe operation.
d) Do not use damaged power tools. Before
use, check the indexable inserts for chipping,
cracks, or signs of severe wear and tear. If a
power tool or accessory is dropped, inspect for
damage or install an undamaged accessory.
e) User personal protective equipment.
Depending on application, use face shield,
safety goggles or safety glasses. As
appropriate, wear dust mask, hearing
protectors, gloves and workshop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection must be
capable of stopping flying debris generated by
various operations. The dust mask or respirator
must be capable of filtrating particles generated by
your operation. Prolonged exposure to high
intensity noise may cause hearing loss.
f) Keep bystanders a safe distance away from
work area. Anyone entering the work area must
wear personal protective equipment.Fragments
of workpiece or of a broken accessory may fly away
and cause injury beyond immediate area of
operation.
g) Always hold the tool firmly in your hands
during the start-up. The reaction torque of the
motor, as it accelerates to full speed, can cause the
tool to twist.
h) Use clamps or another practical way to
secure and support the workpiece to a stable
platform. Holding the work by your hand or
against the body leaves it unstable and may
lead to loss of control. Clamping a small
workpiece allows you to use your hands to control
the tool.
i) Never lay the power tool down until the
accessory has come to a complete stop. The
spinning accessory may grab the surface and pull
the power tool out of your control.
j) Do not run the power tool while carrying it at
your side. Accidental contact with the spinning
accessory could snag your clothing, pulling the
accessory into your body.
k) Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal
may cause electrical hazards.
l) Do not operate the power tool near flammable
materials. Sparks and hot chips can ignite these
materials.
m) Do not use accessories that require liquid
coolants. Using water or other liquid coolants may
result in electrocution or shock.
1. Declaration of Conformity
2. Specified Use
3. General Safety Instructions
4. Special Safety Instructions

ENGLISH en
13
4.1 Kickback and Related Warnings
Kickback is the sudden response to an accessory
pinching or jamming while rotating. Pinching or
snagging causes rapid stalling of the rotating
accessory which in turn causes the uncontrolled
power tool to be forced in the direction opposite of
the accessory’s rotation at the point of the binding.
For example, if an indexable insert is snagged or
pinched by the workpiece, the edge of the insert that
is entering into the pinch point can dig into the
surface of the material causing the insert to climb
out or kick out. The indexable insert may either jump
toward or away from the operator, depending on
direction of the indexable insert holder at the point
of pinching. Indexable inserts may also break under
these conditions.
Kickback is the result of power tool misuse and/or
incorrect operating procedures or conditions It can
be prevented if suitable precautionary measures
are taken as described below.
a) Maintain a firm grip on the power tool and
position your body and arm to allow you to
resist kickback forces. The operator can control
kickback forces, if proper precautions are taken.
b) Use special care when working corners,
sharp edges etc. Avoid bouncing and snagging
the accessory. Corners, sharp edges or bouncing
have a tendency to snag the rotating accessory and
cause loss of control or kickback.
c) Always feed the bit into the material in the
same direction as the cutting edge is exiting
from the material (which is the same direction
as the chips are thrown). Feeding the tool in the
wrong direction causes the cutting edge of the bit to
climb out of the work and pull the tool in the direction
of this feed.
d) Prevent any jamming of the indexing insert
or excessive pressure. Do not set the chamfer
height greater than the permitted maximum.
Overstressing the indexable insert increases the
loading and susceptibility to twisting or binding of
the indexable insert in the cut and the possibility of
kickback or breakage of the indexable insert.
e) Do not position your hand in line with and
behind the indexable insert. When the indexable
insert, at the point of operation, is moving away from
your body, the possible kickback may propel the
spinning indexable insert and the power tool directly
at you.
Turn/replace blunt indexable inserts or inserts
where the coating is worn in due time. Blunt
indexable inserts increase the risk of the machine
getting jammed and climb out.
4.2 Additional Safety Instructions:
Hold the power tool by insulated gripping
surfaces, because the cutter may contact its
own cord. Cutting a “live” wire may make exposed
metal parts of the power tool “live” and shock the
operator.
Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
WARNING – Always wear protective
goggles.
Wear ear protectors.
Wear a suitable dust protection mask.
Wear suitable work clothes.
Ensure that nobody gets injured by
catapulted foreign bodies.
Keep persons nearby and pets at a safe
distance to the device.
Keep away hair, loose clothing, fingers and
other body parts. They can get caught and
sucked in. Use a hair net for long hair.
Warning from rotating tools
Always wear protective goggles, gloves, and sturdy
shoes when working with this tool.
Danger of injury from sharp edges. Wear protective
gloves.
Indexable inserts, holders for indexable inserts,
workpiece and chips can be hot after work. Wear
protective gloves.
Wear ear protectors when working for long
periods of time. High noise levels over a
prolonged period of time may affect your hearing.
Use only sharp, undamaged indexable inserts.
The workpiece must lay flat and be secured against
slipping, e.g. using clamps. Large workpieces must
be sufficiently supported.
Ensure that sparks produced during work do not
constitute a risk to the user or others and are not
able to ignite flammable substances. Areas at risk
must be protected with flame-resistant covers.
Always keep a fire extinguisher on hand when
working in areas prone to fire risk.
Always hold the machine with both hands on the
intended handles, take a secure stance and
concentrate on the work.
Keep your hands away from the milling area and
from the tool.
Do not touch the rotating tool! Remove chips and
similar material only with the machine at a standstill.
Press the spindle locking button (2) only when the
motor is off.
Damaged, eccentric or vibrating tools must not be
used.
Do not work overhead.
Reducing dust exposure:
WARNING - Some dust created by power
sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to

ENGLISHen
14
cause cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:
- Lead from lead-based paints,
- Crystalline silica from bricks and cement and
other masonry products, and
- Arsenic and chromium from chemically treated
lumber.
Your risk from these exposures varies, depending
on how often you do this type of work. To reduce
your exposure to these chemicals: work in a well
ventilated area, and work with approved safety
equipment, such as those dust masks that are
specially designed to filter out microscopic
particles.
This also applies to dust from other materials such
as some timber types (like oak or beech dust),
metals, asbestos. Other known diseases are e.g.
allergic reactions, respiratory diseases. Do not let
dust enter the body.
Observe the relevant guidelines and national
regulations for your material, staff, application and
place of application (e.g. occupational health and
safety regulations, disposal).
Collect the particles generated at the source, avoid
deposits in the surrounding area.
Use suitable accessories for special work. In this
way, fewer particles enter the environment in an
uncontrolled manner.
Use a suitable extraction unit.
Reduce dust exposure with the following measures:
- do not direct the escaping particles and the
exhaust air stream at yourself or nearby persons
or on dust deposits,
- use an extraction unit and/or air purifiers,
- ensure good ventilation of the workplace and keep
clean using a vacuum cleaner. Sweeping or
blowing stirs up dust.
- Vacuum or wash the protective clothing. Do not
blow, beat or brush.
4.3 Special safety instructions for mains
powered machines:
Pull the plug out of the socket before making any
adjustments, changing tools, carrying out
maintenance or cleaning.
Use of a fixed extractor system is recommended.
Always install an RCD with a maximum trip current
of 30 mA upstream. When the machine is shut down
by the RCD, it must be checked and cleaned. See
chapter 10. Cleaning.
4.4 Special safety instructions for cordless
machines:
Remove the battery pack from the machine before
making any adjustments, changing tools,
maintaining or cleaning.
Protect battery packs from water and
moisture!
Do not expose battery packs to fire!
Do not use faulty or deformed battery packs!
Do not open battery packs!
Do not touch contacts or short-circuit battery packs!
A slightly acidic, flammable fluid may leak
from defective Li-ion battery packs!
If battery fluid leaks out and comes into
contact with your skin, rinse immediately
with plenty of water. If battery fluid leaks out
and comes into contact with your eyes, wash them
with clean water and seek medical attention
immediately!
If the machine is defective, remove the battery pack
from the machine.
Transport of li-ion battery packs:
The shipping of li-ion battery pack is subject to laws
related to the carriage of hazardous goods (UN
3480 and UN 3481). Inform yourself of the currently
valid specifications when shipping li-ion battery
packs. If necessary, consult your freight forwarder.
Certified packaging is available from Metabo.
Only send the battery pack if the housing is intact
and no fluid is leaking. Remove the battery pack
from the machine for sending. Prevent the contacts
from short-circuiting (e.g. by protecting them with
adhesive tape).
See page 2.
1 Clamping screws
2 Spindle locking button
3 Bow handle
4Wingnuts
5Slideswitch
6Handle
7
Speed adjustment wheel
8 Dust filter *f
9 Electronic signal indicator *
10 Battery pack release button *
11 Capacity indicator button *
12 Capacity and signal indicator *
13 Battery pack *
14 Graduated collar
15 Adjusting ring
16 Scale
17 Knurled screw *
18 Ripping fence*
19 Support surface
20 Screw for fixing the ball bearing stationary seal
ring
21 Ball bearing stationary seal ring
22 Indexable insert
23 Fastening screw
24 Holder for indexable insert
*equipment-specific
6.1 For mains powered machines only
Before plugging in, check that the rated mains
voltage and mains frequency, as stated on the
type plate match your power supply.
5. Overview
6. Commissioning

ENGLISH en
15
Always install an RCD with a maximum trip
current of 30 mA upstream.
6.2 Adjust bow handle
Always work with the bow handle (3) attached!
- Loosen the wing nuts (4) on the left and right.
- Adjust the bow handle (3) to the required angle.
- Firmly tighten the wing nut (4) to the left and right
manually.
6.3 For cordless machines only
Dust filter
Always fit the dust filter (7) if the surroundings
are heavily polluted.
The machine heats up faster when the dust
filter (7) is fitted. It is protected by the
electronics system from overheating (see Section
11.).
To fit: See illustration A on page 2.
Fit the dust filter (7) as shown.
Removal: Holding the dust filter (7) at the edges,
raise it slightly and then pull it downwards and
remove.
Rotating battery pack
See illustration B on page 2.
The rear section of the machine can be rotated 270°
in 3 stages, thus allowing the machine's shape to be
adapted to the working conditions. Only operate the
machine when it is in an engaged position.
Battery pack
Charge the battery pack (13) before use.
If performance diminishes, recharge the battery
pack.
Instructions on charging the battery pack can be
found in the operating instructions of the Metabo
charger.
Li-Ion battery packs "Li-Power" have a capacity and
signal indicator (12):
- Press the button (11), the LEDs indicate the
charge level.
- If one LED is flashing, the battery pack is almost
flat and must be recharged.
Removing and inserting the battery pack
Removal: Press the battery pack release (10)
button and pull the battery pack (13) downwards.
Inserting: Slide in the battery pack (13) until it
engages.
6.4 Install parallel guide/ripping fence
See illustration on page 2.
1. Place the parallel guide/ripping fence (18) as
shown.
2. Screw knurled screw (17) into one of the
threaded holes.
3. Set the parallel guide/ripping fence (18) by
turning to the desired angle.
4. Firmly tighten the knurled screw (17).
Remove the battery pack from the machine /
pull the plug out of the socket before making
any adjustments, changing tools, carrying out
maintenance or cleaning.
Indexable inserts, holders for indexable
inserts, workpiece and chips can be hot after
work. Wear protective gloves.
Danger of crushing! Wear protective gloves.
7.1 Adjust scales (only when required)
The scales (14), (16) come with the correct settings
from the factory. However, should they be adjusted,
see chapter 9.3.
7.2 Set chamfer height
Read the set chamfer height at the graduated
scale (14):
1. Read the set chamfer height at the graduated
scale (14). See illustration: Set chamfer height =
0.7 mm.
(The scale (16) is used for the rough orientation
during the setting process).
Change the chamfer height by turning the adjusting
ring:
2. Push the adjusting ring (15) downwards and
turn.
The chamfer height can be set in 0.1 mm (0.004“)
steps. Each full rotation results in a change of the
chamfer height by 3.0 mm (1/8“).
Remove max. 3.0 mm per cutting operation.
Create larger chamfer heights in several
cutting operations. Do not exceed the maximum
permitted chamfer height (see chapter Technical
Specifications).
3. Carry out trial cut.
7. Setting
14
12
13

ENGLISHen
16
8.1 Switching On and Off
Always guide the machine with both hands.
Switch on first, then guide the accessory
towards the workpiece.
Avoid unintentional start-up of the machine:
always switch off the machine, if the plug is
pulled from the mains socket or if there was a power
cut / if the battery pack was removed from the
machine.
In continuous operation, the machine
continues running if it is forced out of your
hands. Therefore, always hold the machine with
both hands using the handles provided, stand
securely and concentrate.
Avoid the machine swirling up or taking in dust
and chips. After switching off the machine,
only place it down when the motor has come to a
standstill.
Machines with slide switch:
Switching on: Push the sliding switch (5) forward.
For continuous activation, now tilt downwards until
it engages.
Switching off: Press the rear end of the slide
switch (5) and release it.
8.2 Working Directions
The speed can be preset via the thumb-wheel (7)
and is infinitely variable.
Positions 1-6 correspond approximately to the
following no-load speeds:
1 ........ 4500 / min 4....... 9500 / min
2 ........ 6200 / min 5....... 10800 / min
3 ........ 8100 / min 6....... 11500 / min
The VC electronics make material-compatible work
possible and an almost constant speed, even under
load.
Speed recommendations for different materials:
Aluminium, copper, brass.............................. 4-6
Steel up to 400 N/mm2.................................. 4-6
Steel up to 600 N/mm2.................................. 3-5
Steel up to 900 N/mm2.................................. 2-4
Stainless steel ............................................... 1-3
The best way to determine the ideal setting is
through a practical trial.
8.3 Working Directions
Note: When machining thin sheet metal (>=0.7mm)
attach the butting ring (depending on design
variant, order no.: 3.16.06.608.0). Read the
operating instructions supplied with the butting ring.
1. Check indexable inserts (22). Change damaged
or worn indexable inserts.
2. Set the chamfer height (see section 7.2).
3. Always hold the machine with both hands on the
intended handles, take a secure stance and
concentrate on the work.
4. First switch on, then place the machine with the
support surface (19) onto the workpiece and
only then put the tool close to the workpiece.
5. When cutting, always work against the run of the
disc (see illustration). Otherwise there is the risk
of kickback. Cut with moderate material feed
adapted to the material to be processed or
selected speed. If the selected speed is too low
and / or if the material feed is too high, strong
vibrations can be caused (at the machine). Do
not tilt, apply excessive force or sway from side
to side.
6. Guide the machine in such a way that the parallel
guide (18) is in contact with the workpiece. If you
work without parallel guide: Guide the machine
in such a way that the ball-bearing stationary
seal ring (21) is in contact with the workpiece.
7. To finish work: Remove the tool from the
workpiece, switch off machine. Let motor come
to a stop, put down machine.
9.1 Change indexable inserts
Regularly check the holder for the indexable inserts
(24). Repair/replace damaged or worn holders for
the indexable inserts.
Regularly check all indexable inserts (22). Change
damaged or worn indexable inserts.
Remove the battery pack from the machine /
pull the plug out of the socket before making
any adjustments, changing tools, carrying out
maintenance or cleaning.
Indexable inserts, holders for indexable
inserts, workpiece and chips can be hot after
work. Wear protective gloves.
Turn/replace blunt indexable inserts or inserts
where the coating is worn in due time. Blunt
indexable inserts increase the risk of the machine
getting jammed and climb out.
Always turn or replace all indexable inserts.
Use only indexable inserts approved by
Metabo. See the Accessories Section.
1. By turning the adjustment ring (15) to the stop,
unscrew the holder for the indexable inserts (24)
as much as possible - this provides good access
to the indexable inserts.
2. Press in the spindle locking button (2) and turn
the holder for the indexable inserts (15) by hand
until the spindle locking button (2) engages.
Keep the spindle locking button (2) pressed.
3. Unscrew the fastening screw (23) and remove
the indexable insert (22).
8. Use
0
I
4
9. Maintenance

ENGLISH en
17
4. Turn the indexable insert or, if all blades are
blunt, replace the indexable inserts.
5. Fix again the indexable inserts (22) with a
fastening screw (23). Torque: 5 Nm.
6. Turn the adjusting ring (15) in the opposite
direction, so that the holder for the indexable
inserts (24) is again in its normal work range. (So
that the maximum permitted chamfer height is
not exceeded, see chapter Technical
Specifications).
9.2 Replace ball bearing stationary seal ring
(only if required):
Regularly check the ball bearing stationary seal ring
(21) for smooth running. Replace defective ball
bearing stationary seal ring. (order no.: 316093300)
1. Remove screw (20) and remove ball bearing
stationary seal ring.
2. Put new ball bearing stationary seal ring (21) in
place and add screw (20), tighten firmly.
9.3 Adjust scale (only if required):
The graduated ring (14) comes properly set from
the factory.
If indexable inserts are to be used for radii or if the
settings should have been misaligned, the scale
has to be adjusted as follows:
1. Lift the adjustment ring (15) and turn in such a
way that the indexable insert (22) does not
remove any material. (chamfer height = 0 mm)
2. Loosen the two clamping screws (14).
3. Turn the graduated ring (14) until the chamfer
height 0 mm is shown.
4. Tighten the two clamping screws (14).
5. Carry out trial cut.
Chips and particles can deposit at the cutter head.
This can lead to blockage of the cutter head.
Regularly clean the cutter head and its
surroundings and remove chips and particles.
It is possible that particles deposit inside the power
tool during operation. This impairs the cooling of the
power tool. Conductive build-up can impair the
protective insulation of the power tool and cause
electrical hazards.
The power tool should be cleaned regularly, often
and thoroughly through all front and rear air vents
using a vacuum cleaner or by blowing in dry air.
Prior to this operation, separate the power tool from
the power source and wear protective glasses and
dust mask.
11.1 Mains powered machines:
-Overload protection: There is a MAJOR
reduction in load speed.The motor temperature
is too high! Allow the machine to run at idle speed
until it has cooled down.
-Overload protection: There is a MINOR
reduction in load speed. The machine is
overloaded. Reduce the load before continuing to
work.
-Metabo S-automatic safety shut-down: The
machine has SHUT DOWN by itself. If the slew
rate of the current is too high (for example, if the
machine suddenly seizes or kickback occurs), the
machine switches off. Switch off the machine
using the slide switch (5). Switch it on again and
continue to work as normal. Try to prevent the
machine from seizing. See chapter 4.1.
-Restart protection: The machine does not
start. The restart protection is active. If the mains
plug is inserted with the machine switched on, or if
the power supply is restored following an
interruption, the machine does not start up. Switch
the machine off and on again.
11.2 Cordless machines:
-The electronic signal display (9) lights up and
the load speed decreases. The temperature is
too high! Run the machine in idling until the
electronics signal indicator switches off.
-The electronic signal display (9) flashes and
the machine does not start. The restart
protection is active. The machine will not start if
the battery pack is inserted while the machine is
on. Switch the machine off and on again.
Use only original Metabo or CAS (Cordless Alliance
System) battery packs and accessories.
Use only accessories which fulfil the requirements
and specifications listed in these operating
instructions.
Fit accessories securely. If the machine is operated
in a holder: Secure the machine well. Loss of control
can cause personal injury.
AIndexableinserts
HM-indexable insert 45°................... 6.23560
HM-indexable insert R 2................... 6.23561
HM-indexable insert R 3................... 6.23562
B Chargers: ASC Ultra, ASC 15, ASC 30 and others
C Battery packs with different capacities. Buy
battery packs only with voltage suitable for your
power tool.
Order no.: 625592000 5.2 Ah (Li-Power)
Order no.: 625368000 5.5 Ah (LiHD)
Order no.: 625369000 8.0 Ah (LiHD)
etc.
For a complete range of accessories, see
www.metabo.com or the catalogue.
Repairs to electrical tools must ONLY be
carried out by qualified electricians!
A defective mains cable must be replaced only with
a special, original mains cable from Metabo
available from the Metabo service.
Contact your local Metabo representative if you
have Metabo power tools requiring repairs. See
www.metabo.com for addresses.
10. Cleaning
11. Troubleshooting
12. Accessories
13. Repairs

ENGLISHen
18
You can download a list of spare parts from
www.metabo.com.
Observe national regulations on environmentally
compatible disposal and on the recycling of disused
machines, packaging and accessories.
Packaging materials must be disposed of according
to their labelling in accordance with municipal
guidelines. Further information can be found at
www.metabo.com in the “Service” section.
Only for EU countries: Never dispose of
power tools in your household waste! Used
power tools must be collected separately and
handed in for environmentally compatible recycling
in accordance with European Directive 2012/19/EU
on waste electrical and electronic equipment and its
implementation in national legal systems.
Special notes regarding cordless machines:
Battery packs may not be disposed of with regular
waste. Return faulty or used battery packs to your
Metabo dealer!
Do not allow battery packs to come into contact with
water!
Before disposal, discharge the battery pack in the
power tool. Prevent the contacts from short-circu-
iting (e. g. by protecting them with adhesive tape).
Explanatory notes on the specifications on page 3.
Changes due to technological progress reserved.
U =Voltage of battery pack
n =no-load speed (maximum speed)
P1=Rated input power
P2=Power output
m =Weight with smallest battery pack/weight
without cord
Measured values determined in conformity with
EN 62841.
Permitted ambient temperature during operation:
-20 °C to 50 °C (limited performance with
temperatures below 0 °C). Permitted ambient
temperature for storage: 0 °C to 30 °C
Machine in protection class II
~ AC Power
Direct current
The technical specifications quoted are subject to
tolerances (in compliance with the relevant valid
standards).
Emission values
These values make it possible to assess the
emissions from the power tool and to compare
different power tools. The actual load may be higher
or lower depending on the operating conditions, the
condition of the power tool or the accessories.
Please allow for breaks and periods when the load
is lower for assessment purposes. Arrange
protective measures for the user e.g. organisational
measures based on the adjusted estimates.
Vibration total value (vector sum of three directions)
determined in accordance with EN 62841:
ah, SG =Vibration emission value
Kh,SG =Uncertainty (vibration)
Typical A-effective perceived sound levels:
LpA =sound-pressure level
LWA =Acoustic power level
KpA, KWA=Uncertainty
During operation the noise level can exceed
80 dB(A).
Wear ear protectors!
Problems, faults:
In individual cases, the speed may fluctuate
temporarily if the machine is exposed to extreme
external electromagnetic disturbances or the
electronic restart protection may respond. In this
case, switch the machine off and on again.
14. Environmental Protection
15. Technical Data

FRANÇAIS fr
19
Notice originale
Nous déclarons sous notre seule responsabilité,
que ces affleureuses, identifiées par le type et le
numéro de série *1), sont conformes à toutes les
prescriptions applicables des directives *2) et
normes *3). Documents techniques pour *4) - voir
page 3.
L'affleureuse est conçue pour fraiser des arêtes sur
de l'acier, de l'acier inoxydable, de l'aluminium et
des alliages d'aluminium dans le domaine
professionnel.
Pour travailler l'aluminium, les alliages d'aluminium
et l'acier inoxydable, un lubrifiant (réf. : 6.23443)
doit être utilisé.
L'utilisateur est entièrement responsable de tous
les dommages résultant d'une utilisation non
conforme.
Il est impératif de respecter les consignes
générales de prévention contre les accidents ainsi
que les consignes de sécurité ci-jointes.
Pour des raisons de sécurité et afin de
protéger l'outil électrique, respecter les
passages de texte marqués de ce
symbole !
AVERTISSEMENT – Lire la notice d'utilisa-
tion afin d'éviter tout risque de blessure.
AVERTISSEMENT – Lire tous les
avertissements de sécurité, les
instructions, les illustrations et les
spécifications fournis avec cet outil électrique.
Ne pas suivre les instructions énumérées ci-
dessous peut provoquer un choc électrique, un
incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes
les instructions pour pouvoir s'y reporter
ultérieurement. Remettre l'outil électrique unique-
ment accompagné de ces documents.
a) Tenez l’outil électrique par les poignées
isolées lorsque vous effectuez des travaux où
l’outil électrique risque d’entrer en contact
avec son propre cordon d'alimentation. Le
contact avec un câble électrique sous tension peut
mettre les parties métalliques de l’appareil sous
tension et peut entraîner une électrocution.
b) Fixez et sécurisez la pièce à l’aide de pinces
ou de toute autre manière sur une surface
stable. Si la pièce est tenue uniquement par la main
ou contre son corps, celle-ci reste instable, ce qui
peut conduire à une perte de contrôle.
c) Ne pas utiliser d’accessoires non conçus
spécifiquement et recommandés par le
fabricant d’outils. Le fait qu’un accessoire puisse
être fixé sur votre outil électrique ne suffit pas à
assurer un fonctionnement en toute sécurité
d) Ne pas utiliser d’accessoires endommagés.
Vérifiez avant chaque utilisation si les
plaquettes amovibles ne présentent pas
d'éclats, de fissures, d'abrasion ou de forte
usure. Si l’outil électrique ou l’accessoire a
subi une chute, examiner les dommages
éventuels ou installer un accessoire non
endommagé.
e) Utiliser un équipement de protection
individuelle. En fonction de l’application,
utiliser un écran facial, des lunettes de sécurité
ou des lunettes de protection Si nécessaire,
porter un masque antipoussière, une
protection auditive, des gants et un tablier
spécial capable d’arrêter les petits fragments
de matériau. Les lunettes de sécurité doivent
pouvoir arrêter les débris expulsés au cours des
différentes opérations. Le masque antipoussière ou
le respirateur doit pouvoir filtrer les particules
générées par votre activité. Une exposition
prolongée à des bruits de forte intensité peut être à
l’origine d’une perte d’acuité auditive.
f) Veillez à ce que les autres personnes se
trouvent à une distance suffisante de la zone
de travail. Toute personne entrant dans la zone
de travail doit porter un équipement de
protection individuelle. Des fragments provenant
de l’ouvrage ou d’une meule endommagée peuvent
être expulsés et causer des blessures au-delà de la
zone immédiate d’utilisation de l’outil.
g) Bien tenir l'outil électrique au démarrage.
Lors de l'augmentation vers la vitesse de rotation
maximale, le couple de réaction du moteur peut
conduire à une torsion de l'outil électrique.
h) Si possible, utiliser des pinces de serrage
pour fixer la pièce. Ne maintenir en aucun cas
une petite pièce à usiner dans une main et
l'outil électrique dans l'autre, pendant son
utilisation. En fixant les petites pièces, vos deux
mains seront libres afin de mieux contrôler l'outil
électrique.
i) Ne jamais reposer l’outil électrique avant
l’arrêt complet de l’accessoire. En tournant,
l'accessoire peut agripper la surface et rendre l’outil
incontrôlable.
j) Ne pas faire fonctionner l’outil en le
transportant. Un contact accidentel avec
l’accessoire rotatif pourrait accrocher vos
vêtements et l'accessoire risque de percer votre
corps
k) Nettoyer régulièrement les fentes d’aération
de l’outil électrique. Le ventilateur du moteur
attirera les poussières à l’intérieur du boîtier et une
1. Déclaration de conformité
2. Utilisation conforme
3. Consignes générales de
sécurité
4. Consignes de sécurité
particulières

FRANÇAISfr
20
accumulation excessive de poussière métallique
peut provoquer des dangers électriques.
l) Ne pas faire fonctionner l’outil électrique à
proximité de matériaux inflammables. Des
étincelles et des copeaux chauds risquent
d'enflammer ces matériaux.
m) Ne pas utiliser d’accessoires nécessitant
des réfrigérants fluides. L’utilisation d’eau ou
d’autres réfrigérants fluides peut entraîner une
électrocution ou un choc électrique.
4.1 Rebonds et avertissements
Le rebond est une réaction soudaine à l’accrochage
ou au blocage d’un accessoire. L’accrochage ou le
blocage provoque un décrochage rapide de la
meule en rotation qui force l’outil électrique qui n’est
plus contrôlé dans la direction opposée à celle du
sens de rotation de la meule au point du coincement
Par exemple, si une plaquette amovible s'accroche
ou se bloque dans la pièce à usiner, le bord de la
plaquette amovible qui entre la pièce à usiner peut
y être bloqué provoquant l’éjection de la plaquette
amovible ou un rebond. Le support de plaquette
amovible peut sauter en direction de l’opérateur ou
s'en éloigner, selon le sens du mouvement de la
plaquette amovible au point de blocage. Dans de
telles conditions, les plaquettes amovibles peuvent
aussi se casser
Le phénomène de rebond est le résultat d’une
utilisation inadéquate de l’outil et/ou de procédures
ou de conditions de fonctionnement incorrectes il
peut être évité en prenant les précautions
appropriées indiquées ci-dessous.
a) Maintenir fermement l’outil électrique et
placer votre corps et vos bras dans une
position qui vous permet de résister aux forces
d'un rebond. L’opérateur peut maîtriser les forces
de choc en arrière en prenant les précautions qui
s'imposent.
b) Travaillez avec une prudence particulière
dans les coins, sur les arêtes vives, etc. Évitez
que les accessoires ne rebondissent sur la
pièce et ne se coincent. Les coins, les arêtes
vives ou les rebondissements ont tendance à
accrocher l’accessoire en rotation et à provoquer
une perte de contrôle ou un rebond.
c) Guidez toujours l'outil électrique dans le
matériau dans la direction dans laquelle l'arête
de coupe quitte le matériau (correspond au
sens d'éjection des copeaux). Le guidage de
l'outil électrique dans la mauvaise direction
provoque un dérapage de l'arête de coupe de la
pièce, tirant l'outil électrique dans ce sens d'avance.
d) Évitez un blocage de la plaquette amovible
ou une pression trop forte. Ne réglez pas une
hauteur de chanfrein supérieure à la hauteur
maximale autorisée. Une surcharge de la
plaquette amovible augmente la charge et le risque
d'accrochage ou de blocage de la plaquette
amovible et la possibilité de rebond ou de cassure
de la plaquette amovible.
e) Ne pas mettre les mains dans la zone se
trouvant devant et derrière la plaquette
amovible en rotation. Lorsque vous éloignez la
plaquette amovible de vous, l'outil électrique avec la
plaquette amovible en rotation peut être propulsé
vers vous en cas de rebond de l'outil électrique.
Retournez ou remplacez à temps les
plaquettes amovibles émoussées ou dont le
revêtement est usé. Les plaquettes amovibles
émoussées augmentent le risque que la machine
se bloque ou s'échappe.
4.2 Autres consignes de sécurité :
Tenir l’outil électrique uniquement par les
surfaces de préhension isolantes, car la fraise
peut être en contact avec son proper câble. Le
fait de couper un fil « sous tension » peut également
mettre « sous tension » les parties métalliques
exposées de l’outil électrique et provoquer un choc
électrique sur l’opérateur.
Veiller à ce que la zone de travail soit propre et bien
éclairée. Les zones en désordre ou sombres sont
propices aux accidents.
AVERTISSEMENT – Toujours porter des
lunettes de protection.
Porter une protection auditive.
Porter un masque antipoussière approprié.
Portez des vêtements de protection adaptés.
Veillez à ce que personne ne soit blessé par
des corps étrangers projetés.
Maintenez votre appareil à une distance de
sécurité des personnes et des animaux
domestiques qui se trouvent à proximité.
Tenir les cheveux, les vêtements amples, les
doigts et d'autres parties du corps éloignés
de la machine. Ils pourraient être aspirés et
happés. Utiliser un filet à cheveux pour les cheveux
longs.
Avertissement concernant les outils rotatifs
Portez toujours des lunettes de protection, des
gants de travail et des chaussures de sécurité
lorsque vous travaillez avec votre machine.
Risque de blessure par les bords tranchants. Porter
des gants de protection.
Les plaquettes amovibles, les supports de
plaquette amovible, la pièce à usiner et les copeaux
peuvent être chauds après le travail. Porter des
gants de protection.
Pour des travaux de longue durée, le port de
protège-oreilles est nécessaire. Des nuisances
acoustiques intenses et prolongées peuvent
provoquer une perte d'audition.
Utiliser uniquement des plaquettes amovibles
intactes et bien aiguisées.
La pièce à usiner doit être fermement fixée de façon
à ne pas glisser, par exemple à l'aide de dispositifs
