Metra Electronics 99-6520B User manual

CAUTION! All accessories, switches, climate
controls panels, and especially air bag indicator
lights must be connected before cycling the
ignition. Also, do not remove the factory radio
with the key in the on position, or while the
vehicle is running.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 8/10/18 INST99-6502B
INSTALLATION INSTRUCTIONS
99-6520B
U.S. Patent # D755,778 D768,126

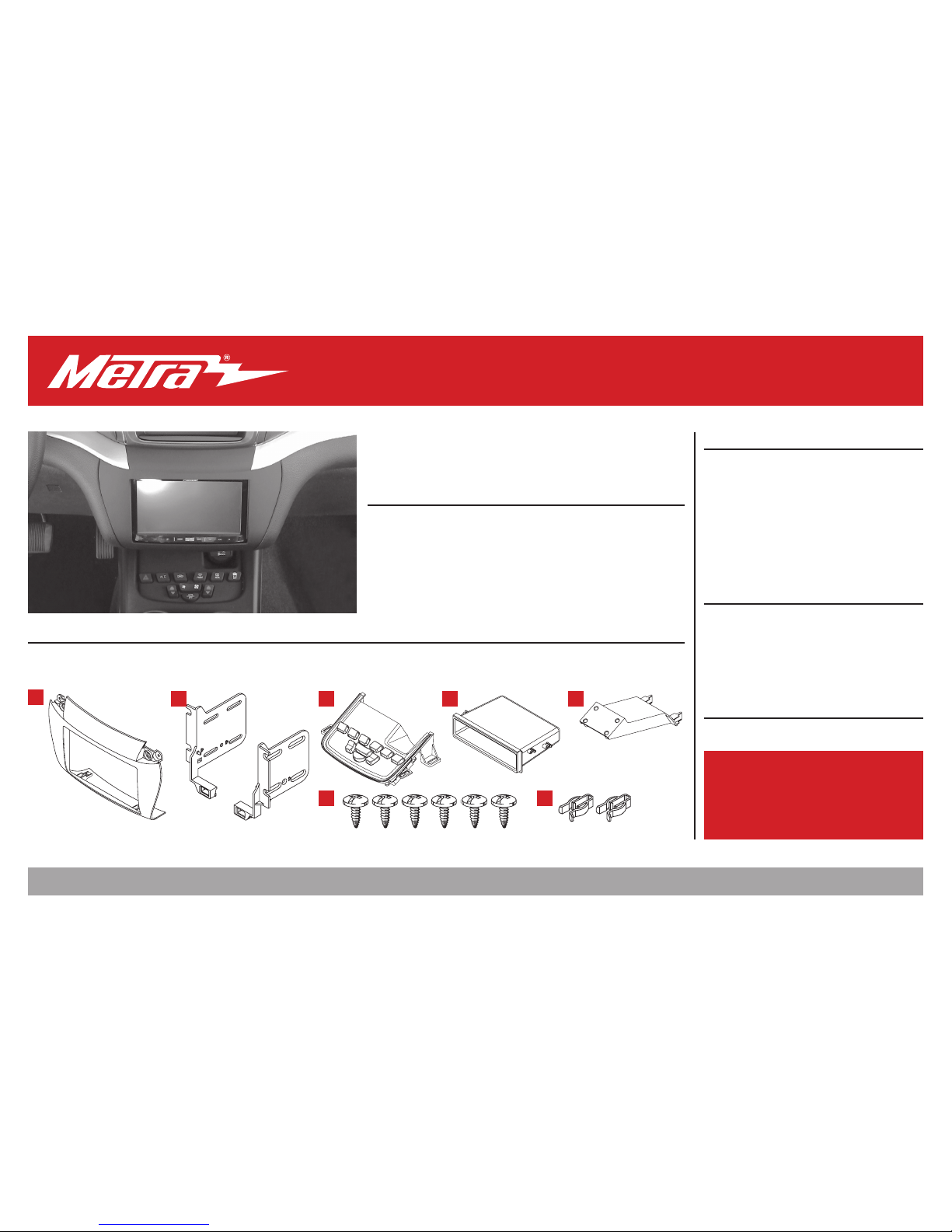

KIT FEATURES
• ISO DIN radio provision with pocket
• ISO DDIN radio provision
• Included interface retains factory screen
• Painted matte black to match factory finish
Note:
Does not retain sound from “Driver Convenience Group”
KIT COMPONENTS
• A) Radio trim panel • B) Radio brackets • C) A/C button housing • D) Pocket • E) Console bracket • F) (6) #8 x 3/8” Phillips pan-head screws
• G) (2) Panel clips • H) Climate extension harness (not shown) • I) Axxess interface and harness (not shown)
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
TABLE OF CONTENTS
Dash Disassembly ...............................................2-3
Kit Preparation .......................................................4
Kit Assembly
– ISO DIN radio provision with pocket .................5
– ISO DDIN radio provision ....................................5
Axxess interface installation .............................6-11
WIRING & ANTENNA CONNECTIONS
Wiring Harness: Interface and harnesses included
Antenna Adapter: 40-EU10 (sold separately)
Steering Wheel Control Interface: ASWC-1
(sold separately)
Dodge Journey 2011-up*
*Visit MetraOnline.com for up-to-date vehicle specific applications.
A
F G
B C D E

1.800.221.0932
|
MetraOnline.com
2

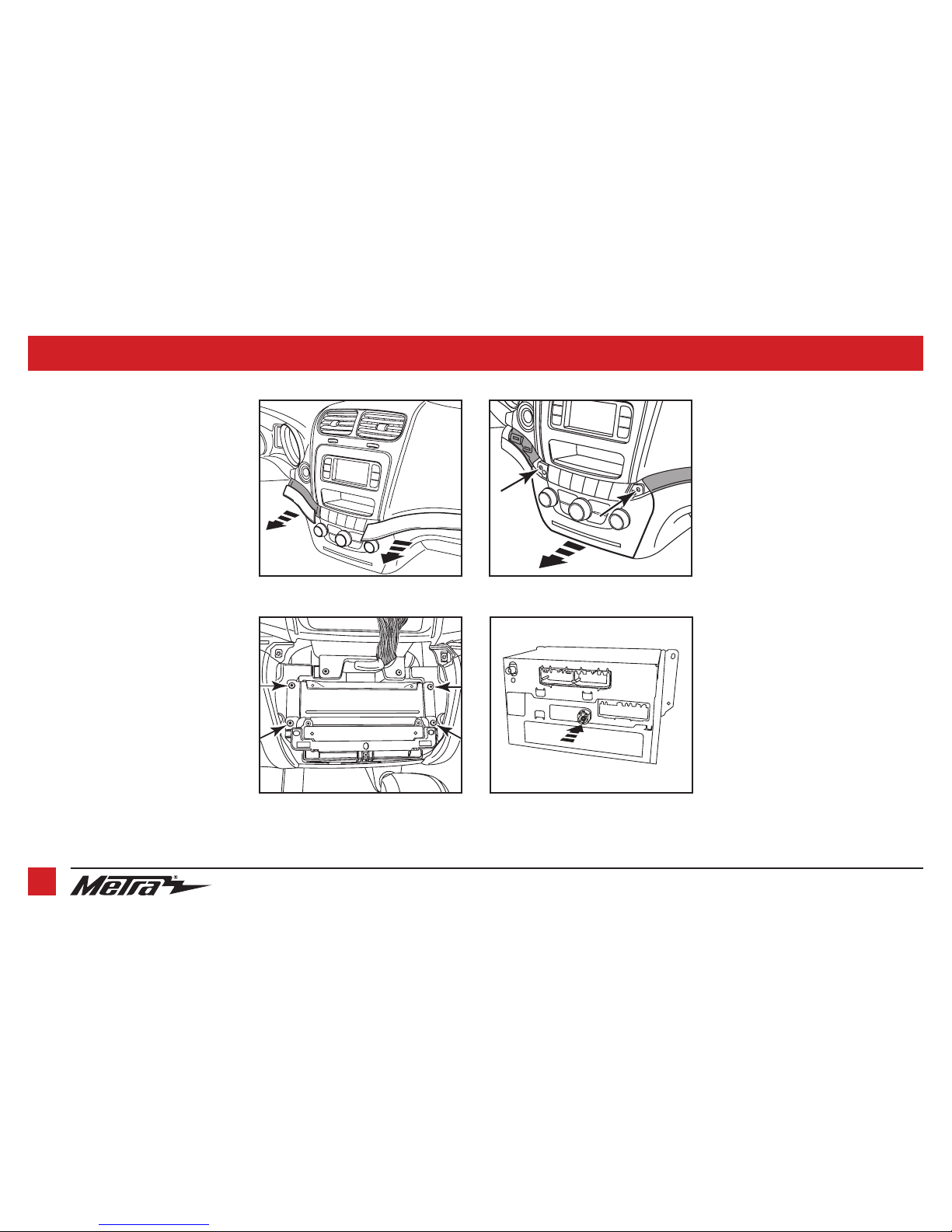

1. Unclip and remove the trim panel along
the top of the glove box over to the
passenger side a/c vent. (Figure A)
2. Unclip and remove the small trim panel to
the left of the hazard button. (Figure A)
3. Remove (2) Phillips screws securing the
climate/radio panel, then unclip, unplug
and remove the panel. (Figure B)
Note: A climate extension harness is
provided to extend this harness lower
in the center console where the climate
will be relocated to.
4. Remove (4) Phillips screws securing the
radio chassis. Slide the chassis out, then
unplug and remove the chassis. (Figure C)
Note: The white 4-pin harness will be
reused in Kit Assembly. (Figure D)
Continued on the next page
DASH DISASSEMBLY
(Figure A)
(Figure C) (Figure D)
(Figure B)

REV. 8/10/2018 INST99-6520B 3
DASH DISASSEMBLY (CONT)
5. Pull up on shift knob to remove.
(Figure D).
6. Unclip and remove the shifter trim panel
including the cup holders from the top
of the center console. (Figure E)
7. Push down and then pull back and out
on the pocket in the front of the console.
Note: You may need to pull the console
side panels outward at the same time as
pulling out on pocket. (Figure F)
8. Remove the (2) metal panel clips on the
front side of the pocket and save for
Kit Preparation.
Continue to Kit Preparation
(Figure D) (Figure F)(Figure E)

1.800.221.0932
|
MetraOnline.com
4

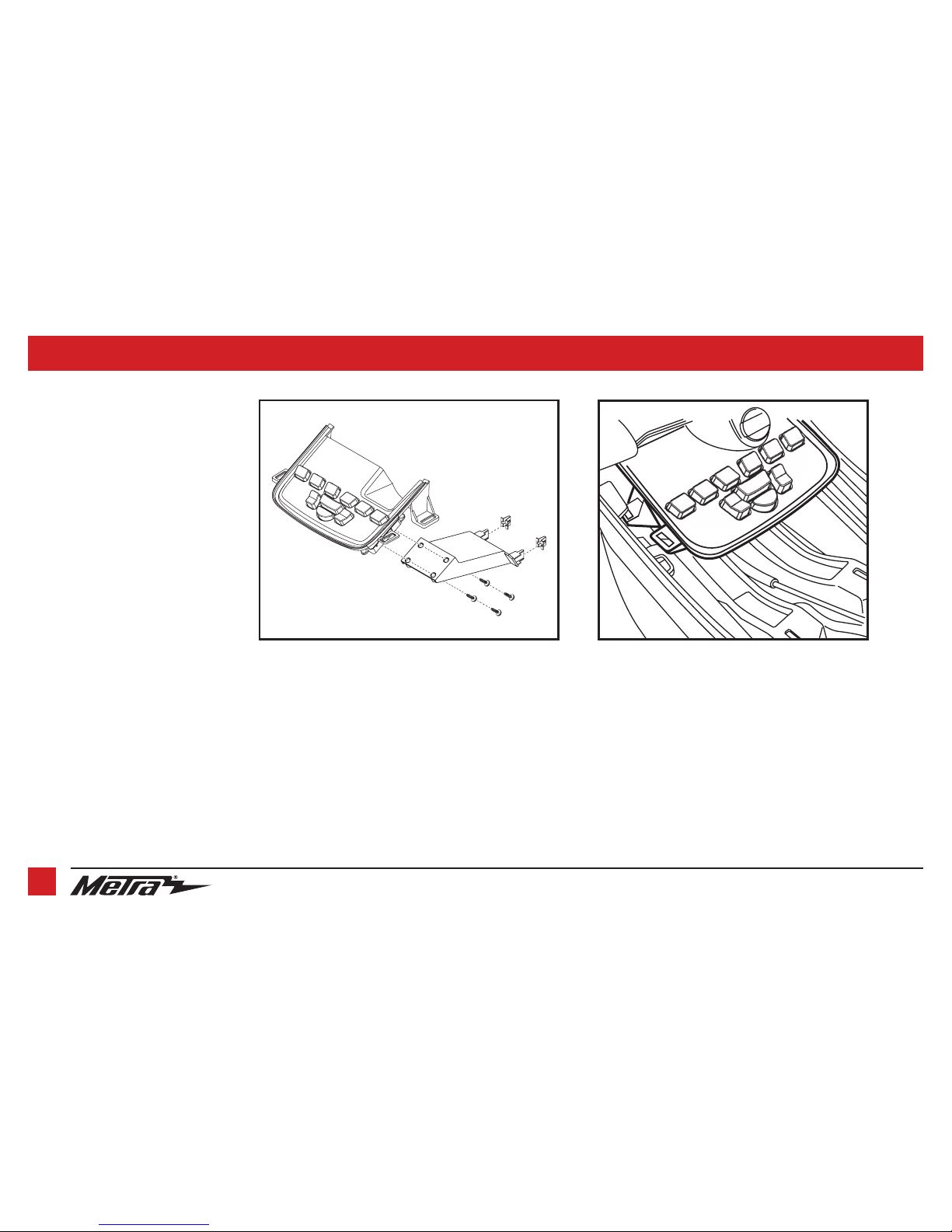

KIT PREPARATION
1. Attach the console bracket to the back
of the A/C button housing using (4) of
the provided #8 x 3/8” Phillips screws.
(Figure A)
2. Install the (2) metal panel clips saved
from the pocket disassembly onto the
console bracket . (Figure A)
3. Using the climate extension harness
provided, connect the A/C button
housing assembly to the factory wiring
harness in the vehicle.
4. Secure the A/C button housing into the
pocket space in the front of the center
console. (Figure B)
Continue to Kit Assembly
(Figure A) (Figure B)

REV. 8/10/2018 INST99-6520B 5

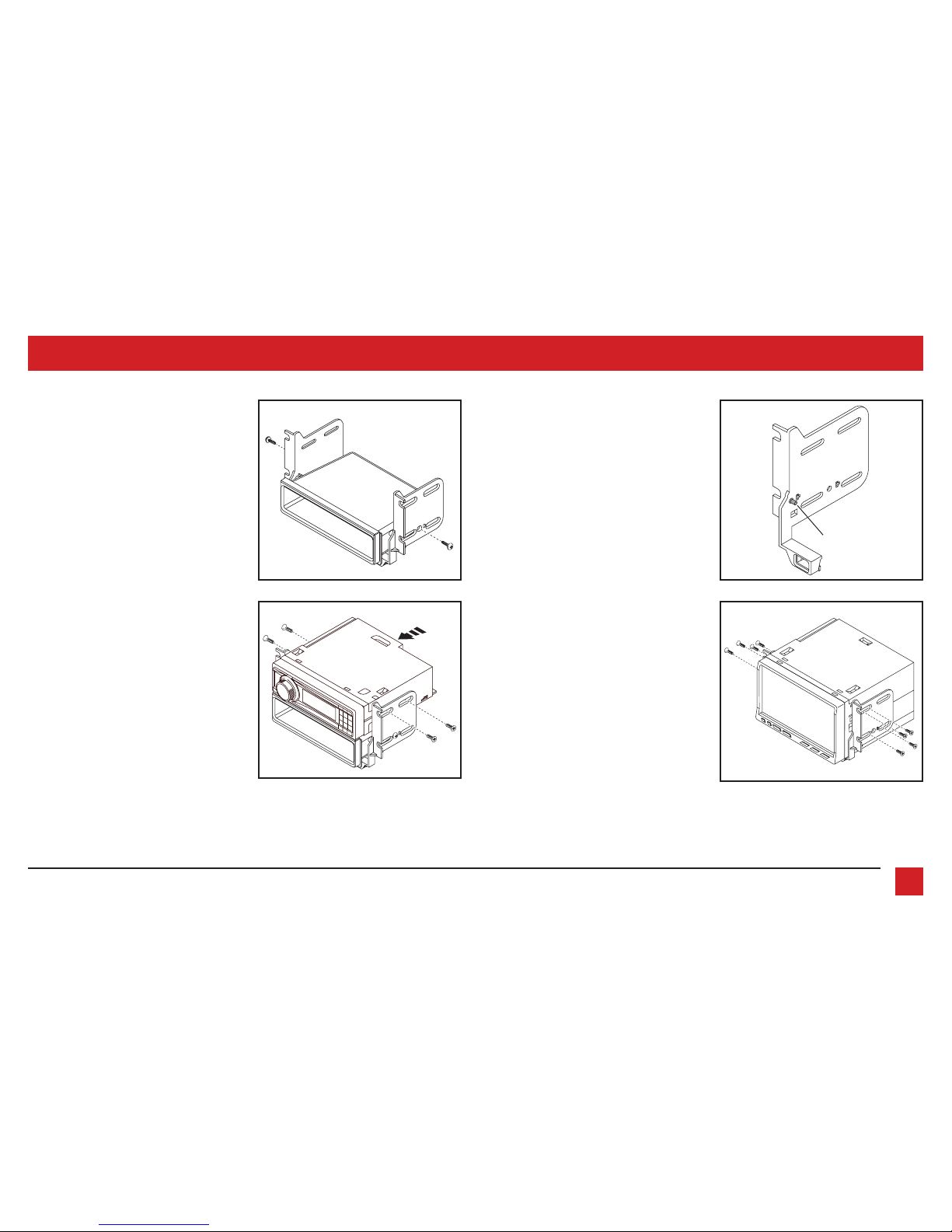

KIT ASSEMBLY
ISO DIN radio provision with pocket
1. Secure the radio brackets to the pocket
using the (2) #8 x 3/8” Phillips screws
provided. (Figure A)
Note: Pins on brackets will align with
front mounting hole of pocket.
2. Remove the metal DIN sleeve and trim
ring from the aftermarket radio.
3. Slide the radio into the bracket/pocket
assembly, then secure it to the assembly
using the screws supplied with the
radio. (Figure B)
Continue to Axxess Interface Installation
ISO DDIN radio provision
1. Break the small locating pin from the
inside surface of each bracket.
(Figure A)
2. Secure the radio brackets to the radio
using the screws supplied with the
radio. (Figure A)
Continue to Axxess Interface Installation
(Figure A) (Figure A)
(Figure B)
(Figure B)
Remove pin

1.800.221.0932
|
MetraOnline.com
6
AXXESS INTERFACE INSTALLATION
• Provides accessory power (12-volt 10-amp)
• Retains R.A.P. (retained accessory power)
• Used in amplified and non-amplified systems
• Provides NAV outputs (parking brake, reverse, V.S.S.)
• Prewired ASWC-1 harness (ASWC-1 sold separately)
• Retains balance and fade
• Ability to add an aftermarket backup camera or additional video input
• Retains the factory display screen
• Micro “B” USB updatable
Note: Does not retain sound from “Driver Convenience Group”
Connections .............................................................................................................................................. 7
Installation ...............................................................................................................................................8
Programming ...........................................................................................................................................8
Final assembly .........................................................................................................................................8
Audio level adjustment ...........................................................................................................................8
Screen operation ......................................................................................................................................9
Video option screen ............................................................................................................................... 10
Updating .................................................................................................................................................. 11
INTERFACE FEATURES TABLE OF CONTENTS
• Crimping tool and connectors, or solder gun, solder, and heat shrink
• Tape • Wire cutter • Zip ties • Small flat-blade screwdriver
TOOLS REQUIRED
• Axxess interface
• 16-pin harness with stripped leads
• 6520 harness
INTERFACE COMPONENTS
Continued on the next page

REV. 8/10/2018 INST99-6520B 7
CONNECTIONS
From the 16-pin harness with stripped leads to the aftermarket radio:
• Connect the Red wire to the accessory wire.
Note: If also installing an ASWC-1 (sold separately), there will be a Red wire on the 6520
harness to connect as well.
• Connect the Orange/White wire to the illumination wire, if applicable.
• If the vehicles equipped with a factory amplifier, connect the Blue/White wire to the amp
turn-on wire.
The following (3) wires are for aftermarket multimedia/navigation radios that require these wires:
• Connect the Blue/Pink wire to the speed sense wire.
• Connect the Green/Purple wire to the reverse wire.
• Connect the Light Green wire to the parking brake wire.
• Tape off and disregard the following (9) wires, they will not be used in this application:
Brown, White, White/Black, Gray, Gray/Black, Purple, Purple/Black, Green, Green/Black.
From the 6520 harness to the aftermarket radio:
• Connect the Black wire to the ground wire.
• Connect the Yellow wire to the battery wire.
• Connect the Gray wire to the right front positive speaker output.
• Connect the Gray/Black wire to the right front negative speaker output.
• Connect the White wire to the left front positive speaker output.
• Connect the White/Black wire to the left front negative speaker output.
• Connect the Green wire to the left rear positive speaker output.
• Connect the Green/Black wire to the left rear negative speaker output.
• Connect the Purple wire to the right rear positive speaker output.
• Connect the Purple/Black wire to the right rear negative speaker output.
• Tape off and disregard the following (4) wires, they will not be used in this application:
Purple, Purple/Black, Green, Green/Black
• Disregard the Yellow RCA jack labeled (1), it will not be used in this application.
• Connect the Yellow RCA jack labeled (2) to either an aftermarket backup camera, or an AUX
video input.
12-pin pre-wired ASWC-1 harness:
This harness is to be used along with the ASWC-1 (sold separately) to retain steering wheel
audio controls. If the ASWC-1 is not being used, disregard this harness. If it is to be used,
please refer to the ASWC-1 instructions for radio connections and programming. Disregard
the harness that comes with the ASWC-1.

1.800.221.0932
|
MetraOnline.com
8
Attention! For models with a 8-inch screen, update the interface via the Axxess Updater available
at axxessinterfaces.com. Select “8-inch screen” once prompted to. Instructions to update the
interface are available at the end of this instruction booklet .
With the key in the off position:
1. Connect the 16-pin harness with stripped leads, and the 6520 harness, into the interface.
2. Connect the factory “White” 4-pin harness removed in step 4 of Dash Disassembly to the
“Black” connector from the interface.
Note: The display screen will not function without this connection.
3. Connect the 6520 harness to the wiring harness in the vehicle.
4. Locate the factory antenna connector in the dash and complete all necessary connections to
the radio. Metra recommends using the proper mating adapter from Metra.
Note: If an ASWC-1 (sold separately) will be used, do not connect it until the interface is
programmed and fully functional.
1. When the interface first boots up, the factory screen will go through a boot up sequence for
a few moments. Do not touch any controls during this process.
2. Test all functions of the installation for proper operation, before reassembling the dash. For
amplified models, also refer to the “Audio Level Adjustment” section.
For models with a factory amplifier:
1. With the vehicle and radio turned on, turn the volume up 3/4 of the way.
2. With a small flat-blade screwdriver, adjust the potentiometer clockwise to raise the audio
level; counterclockwise to lower the audio level.
3. Once at a desired level, audio level adjustment is complete.
1. Secure the completed assembly to the dash using the factory hardware.
2. Attach the (2)
panel clips provided to the 99-6520B radio trim panel , then reassemble the
dash in reverse order of disassembly using the 99-6520B panel.
INSTALLATION FINAL ASSEMBLY
PROGRAMMING
AUDIO LEVEL ADJUSTMENT

REV. 8/10/2018 INST99-6520B 9

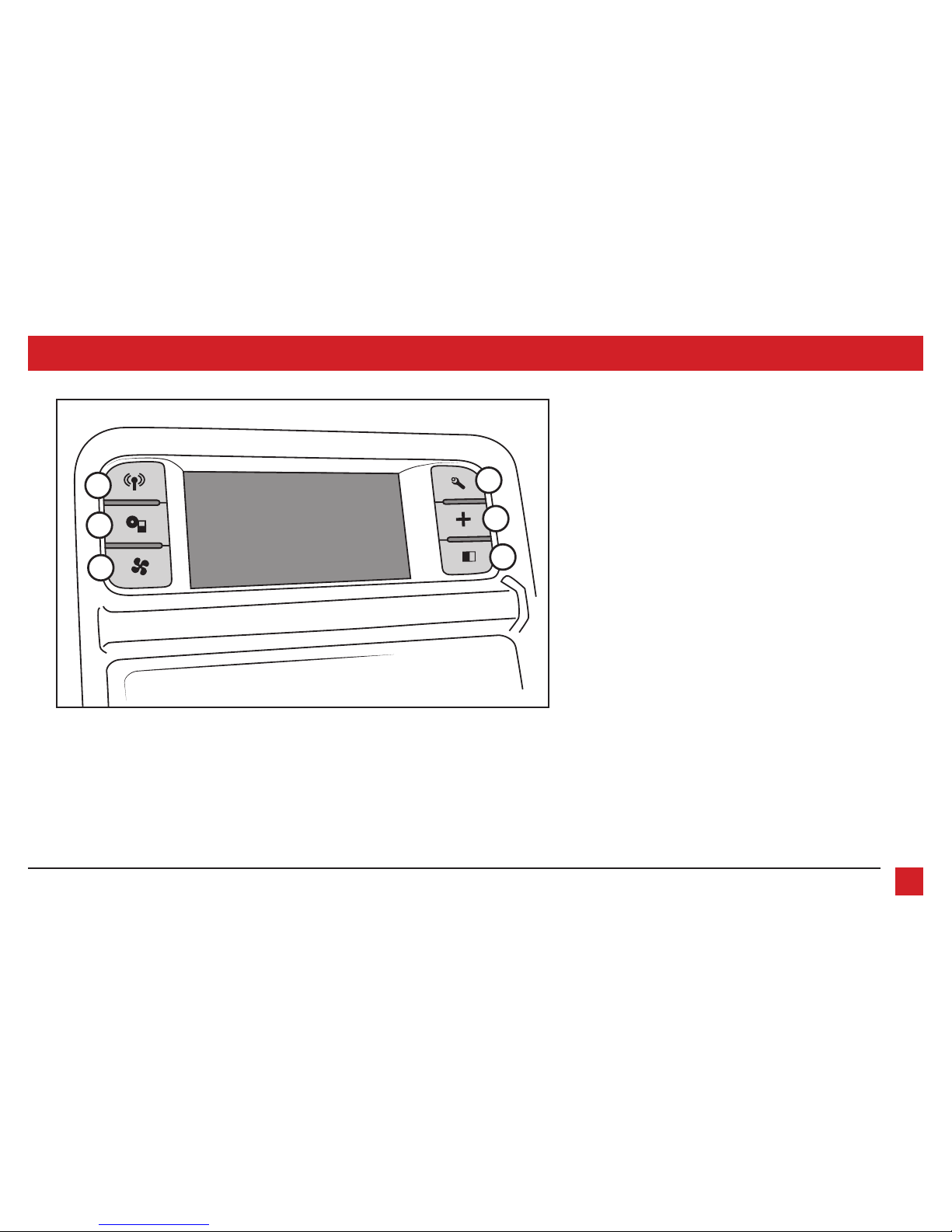

1. Radio button – Show the current time
2. Player button – Not used in this application
3. Climate button – Takes you to the climate screen
4. Setting button – Takes you to the setting screen
5. More button – Shows the outside temperature and current time
6. Screen Off – Turns the display off
1
2
3
4
5
6
SCREEN OPERATION

1.800.221.0932
|
MetraOnline.com
10
VIDEO OPTION SCREEN
1. Once in the setting screen, scroll down
to the Customize button. Pressing the
button will take you to the video option
screen. (Figure A)
2. From here select Video 2, then select an
option for the video input: AUX Video,
Backup Camera, Not Used. (Figure B)
3. After you have made your selection, tap
the “Done” button located on the upper
left hand corner of the screen to exit.
4. The About button will display the
current software of the kit, and also the
VIN of the vehicle.
Note: The Backup camera input is controlled
by data and will activate when you put the
vehicle in reverse.
Note: AUX video is controlled by data and
will only work while the vehicle is in park.
(Figure A) (Figure C)
(Figure B) (Figure D)

REV. 8/10/2018 INST99-6520B 11
UPDATING
Attention: In order to update the interface, the interface must have power from the vehicle.
• Download and install the Axxess Updater from axxessinterfaces.com.
• Connect the USB-MINI-CAB update cable (sold separately) between the interface and the
computer. The cable will connect into the Micro-B USB port inside the interface.
• Remove the main connector from the vehicle. This will remove power from the interface.
• Reconnect the main harness back to the vehicle, putting power back to the interface.
• From the Start Menu of the computer, click on “Axxess Updater”, and then click “Update
Firmware”. The interface will begin to update at this point.
Note 1: If 30 seconds elapses after powering the interface, you will need to remove power
from the interface, reapply power, then start the update process again.
Note 2: Please note which firmware downloaded to the interface. This will help in
troubleshooting, if need be.

KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recommends MECP
certified technicians
IMPORTANT
If you are having difficulties with the installation of this product,
please call our Tech Support line at 1-800-253-TECH. Before
doing so, look over the instructions a second time, and make
sure the installation was performed exactly as the instructions
are stated. Please have the vehicle apart and ready to perform
troubleshooting steps before calling.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 8/10/18 INST99-6502B
INSTALLATION INSTRUCTIONS
99-6520B

¡PRECAUCIÓN! Todos los accesorios, interruptores,
paneles de controles de clima y especialmente las
luces del indicador de las bolsas de aire deben estar
conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o
de encendido ni con el vehículo funcionando.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 8/10/18 INST99-6502B
INSTRUCCIONES DE INSTALACIÓN
99-6520B
U.S. Patent # D755,778 D768,126
CARACTERÍSTICAS DEL KIT
• Provisión de radio ISO DIN con cavidad
• Provisión de radio ISO DDIN
• La interfase incluida retiene la pantalla de fábrica
• Pintada en negro mate para igualar el acabado de fábrica
Nota:
No retiene el sonido de “Driver Convenience Group”
COMPONENTES DEL KIT
• A) Panel de moldura para radio • B) Soportes para radio • C) Carcasa de botón de aire acondicionado • D) Cavidad • E) Soporte de la consola
• F) (6) Tornillos Phillips de cabeza troncocónica #8 de 3/8” • G) (2) Ganchos para panel • H) Arnés de extensión climática (no se muestra)
• I) Interfase y arnés Axxess (no se muestra) HERRAMIENTAS REQUERIDAS
• Herramienta para quitar paneles
• Destornillador Phillips
INDICE
Desmontaje del tablero .....................................2-3
Preparación del kit .................................................4
Ensamble del kit
– Provisión de radio ISO DIN con cavidad ............5
– Provisión de radio ISO DDIN ...............................5
Instalación de la interfase Axxess ....................6-11
CABLEADO Y CONEXIONES DE ANTENA
Arnés de cables : Interfase y arneses incluidos
Adaptador de antena: 40-EU10
(se venden por separado)
Interfaz de control en volante Axxess: ASWC-1
(sold separately)
Dodge Journey 2011 y mas*
* Visite MetraOnline.com para aplicaciones específicas de vehículos actualizadas.
A
F G
B C D E

1.800.221.0932
|
MetraOnline.com
2
1. Desenganche y quite el panel de la
moldura a lo largo de la parte superior
de la guantera sobre la rejilla de aire
acondicionado del lado del pasajero.
(Figura A)
2. Desenganche y quite el panel de moldura
pequeño a la izquierda del botón de las
luces intermitentes. (Figura A)
3. Quite los (2) tornillos Phillips que
sujetan el panel del clima/radio y luego
desenganche y quite el panel. (Figura B)
Nota: Se proporciona un arnés de
extensión climática para extender este
arnés más abajo en la consola central
donde el clima se reubicará en.
4. Quite los (4) tornillos Phillips que sujetan
el chasís del radio. Deslice el chasis, luego
desenchufe y quite el chasis. (Figura C)
Nota: El arnés blanco de 4 pines se
reutilizará en el Ensamble del Kit.
(Figura D)
Continua en la siguiente pagina
DESMONTAJE DEL TABLERO
(Figura A)
(Figura C) (Figura D)
(Figura B)

REV. 8/10/2018 INST99-6520B 3
DESMONTAJE DEL TABLERO (CONT)
5. Jale hacia arriba la perilla de la palanca
de velocidades para quitarla. (Figura D)
6. Desenganche y quite el panel de la
moldura de la palanca de velocidades,
incluyendo los portavasos de la parte
superior de la consola central. (Figura E)
7. Empuje hacia abajo y luego jale hacia
atrás y hacia fuera la cavidad al frente
de la consola.
Nota: Quizá tenga que jalar los paneles
laterales de la consola hacia fuera a la
vez que jala la cavidad. (Figura F)
8. Quite los (2) ganchos metálicos del
panel al frente de la cavidad y guárdelos
para Ensamble del Kit.
Continúe con la Preparación del Kit
(Figura D) (Figura F)(Figura E)

1.800.221.0932
|
MetraOnline.com
4
PREPARACIÓN DEL KIT
1. Una el soporte de la consola a la parte
posterior de la carcasa del botón de aire
acondicionado con (4) de los tornillos
Phillips #8 x 3/8” proporcionados.
(Figura A)
2. Instale los (2) ganchos metálicos
del panel que guardó durante el
desensamble de la cavidad en el soporte
de la consola . (Figura A)
3. Con el arnés de extensión de clima
provisto, conecte el ensamble del
carcasa del botón de A / C al arnés de
cables de fábrica en el vehículo.
4. Coloque la carcasa del botón del aire
acondicionado en el espacio de la cavidad
al frente de la consola central. (Figura B)
Continúe con el Ensamble del Kit
(Figura A) (Figura B)

REV. 8/10/2018 INST99-6520B 5
ENSAMBLE DEL KIT
ISO DIN radio provision with pocket
1. Atornille los soportes del radio al
cavidad con los (2) tornillos Phillips #8
de 3/8” suministrados. (Figura A)
Nota: Los pins de los soportes se
alinearán con el orificio de montaje
delantero de la cavidad.
2. Quite la manga de metal DIN y el anillo de
moldura del radio de mercado secundario .
3. Deslice el en el ensamble del soportes/
cavidad, y luego sujételo con los
tornillos suministrados con el radio.
(Figura B)
Continúe con Instalación
de la interfase Axxess
ISO DDIN radio provision
1. Quiebre el pequeño pin que está en la
superficie interior de cada soporte.
(Figura A)
2. Atornille los soportes del radio al radio
con los tornillos suministrados.
(Figura A)
Continúe con Instalación
de la interfase Axxess
(Figura A) (Figura A)
(Figura B)
(Figura B)
Quitar el
pasador

1.800.221.0932
|
MetraOnline.com
6
INSTALACIÓN DE LA INTERFASE AXXESS
• Provee corriente de accesorios (12 voltios 10 amperes)
• Retiene R.A.P. (corriente de accesorio retenida)
• Se usa en sistemas amplificados y no amplificados
• Proporciona salidas de NAV (freno de mano, reversa, V.S.S.)
• Arnés ASWC-1 precableado (el ASWC-1 se vende por separado)
• Retiene el balance y la intensidad
• Capacidad de añadir cámara de reversa de mercado secundario o entrada adicional de video
• Retiene la pantalla de fábrica
• Actualizable a micro “B” USB
Nota: No retiene el sonido desde “Driver Convenience Group”
Conexiones ...............................................................................................................................................7
Instalación ................................................................................................................................................8
Programación ...........................................................................................................................................8
Montaje final ............................................................................................................................................8
Ajuste del nivel de audio ........................................................................................................................8
Operación de la pantalla .........................................................................................................................9
Pantalla de opción de video ................................................................................................................. 10
Actualizando ........................................................................................................................................... 11
CARACTERÍSTICAS DE LA INTERFASE INDICE
• Herramienta de ponchadora y conectores, o pistola de soldadura, soldadura y termocontracción
• Cinta • Cortacables • Zip lazos • Pequeño destornillador de cabeza plana
HERRAMIENTAS REQUERIDAS
• Interfase Axxess
• Arnés de 16 pins con conectores pelados
• Arnés 6520
COMPONENTES DE LA INTERFASE
Continua en la siguiente pagina

REV. 8/10/2018 INST99-6520B 7
CONEXIONES
Del arnés de 16 pins con conectores pelados al radio de mercado secundario:
• Conecte el cable rojo al cable de accesorios.
Nota: Si va a instalar el ASWC-1 (se vende por separado), habrá un cable rojo en el arnés
6520 para conectar también.
• Conecte el cable anaranjado/blanco con el cable de iluminación, si aplica.
• Si los vehículos están equipados con un amplificador de fábrica, conecte el cable azul/blanco
al cable de encendido del amplificador.
Los siguientes (3) cables son para radios de mercado secundario con multimedios/navegación
que requiere estos cables:
• Conecte el cable azul/rosa al cable del sensor de velocidad.
• Conecte el cable verde/púrpura al cable de reversa.
• Conecte el cable verde claro al cable de freno de mano.
• Encinte e ignore los siguientes (9) cables, ya que no se utilizarán en esta aplicación:
marrón, blanco, blanco/negro, gris, gris/negro, púrpura, púrpura/negro, verde, verde/negro.
Desde el arnés 6520 al radio de mercado secundario:
• Conecte el cable negro al cable de tierra.
• Conecte el cable amarillo al cable de la batería.
• Conecte el cable blanco con la salida positiva de la bocina izquierda delantera.
• Conecte el cable blanco/negro con la salida negativa de la bocina izquierda delantera.
• Conecte el cable gris con la salida positiva de la bocina derecha delantera.
• Conecte el cable gris/negro con la salida negativa de la bocina derecha delantera
• Conecte el cable verde con la salida positiva de la bocina izquierda trasera.
• Conecte el cable verde/negro con la salida negativa de la bocina izquierda trasera.
• Conecte el cable púrpura con la salida positiva de la bocina derecha trasera.
• Conecte el cable púrpura/negro con la salida negativa de la bocina derecha trasera.
• Encinte e ignore los siguientes (4) cables, ya que no se utilizarán en esta aplicación:
púrpura , púrpura /negro, verde, verde/negro
• Ignore el conector RCA amarillo rotulado (1); no se utilizará en esta aplicación.
• Conecte el conector RCA amarillo rotulado (2) a una cámara de reversa del mercado o a una
entrada de video AUX.
Arnés ASWC-1 precableado de 12 pins:
Este arnés se debe usar junto con el ASWC-1 opcional (no incluido) para retener los controles
de audio en el volante. Si no se usará el ASWC-1, ignore este arnés. Si se va a utilizar,
consulte las instrucciones de ASWC-1 para las conexiones del radio y la programación. Nota:
Ignore el arnés que viene con el ASWC-1.

1.800.221.0932
|
MetraOnline.com
8
¡Atención! Para modelos con una pantalla de 8 pulgadas, actualice la interfaz a través de la
actualización de Axxess disponible en axxessinterfaces.com. Seleccione “pantalla de 8 pulgadas”
una vez que se le solicite. Las instrucciones para actualizar la interfaz están disponibles al final de
este folleto de instrucciones .
Con la llave en la posición de apagado:
1. Conecte el arnés de 16 pines con cables pelados y el arnés 6520 a la interfaz.
2. Conecte el arnés de 4 pins de fábrica “Blanco” retirado en el paso 4 de Desmontaje del
tablero al conector “Negro” de la interfaz.
Nota: La pantalla de visualización no funcionará sin esta conexión.
3. Conecte el arnés 6520 al arnés de cableado del vehículo.
4. Ubique el conector de antena de fábrica en el tablero y complete todas las conexiones
necesarias a la radio. Metra recomienda usar el adaptador de acoplamiento adecuado de Metra .
Nota: Si se usa un ASWC-1 (se vende por separado), no lo conecte hasta que la interfaz esté
programada y sea completamente funcional.
1. Cuando la interfaz se inicia por primera vez, la pantalla de fábrica pasará por una secuencia
de inicio durante unos momentos. No toque ningún control durante este proceso.
2. Pruebe todas las funciones de la instalación para una operación apropiada, antes de volver
a armar el tablero. Para modelos amplificados, también consulte la sección “Ajuste del nivel
de audio”.
Para los modelos con amplificador de fábrica:
1. Con el vehículo y el radio encendidos, aumente el volumen hasta 3/4 de su totalidad.
2. Con un pequeño destornillador, ajuste el potenciómetro hacia la derecha para aumentar el
nivel de audio y hacia la izquierda para disminuir el nivel de audio.
3. OncUna vez que haya llegado al nivel deseado, su ajuste del nivel de audio está completo.
1. Asegure el conjunto completo al tablero usando el hardware de fábrica.
2. Conecte los (2) clips del panel provistos al panel de moldura de radio 99-6520B, luego
vuelva a armar el tablero en el orden inverso al de desmontaje usando el panel 99-6520B.
INSTALACIÓN MONTAJE FINAL
PROGRAMACIÓN
AJUSTE DEL NIVEL DE AUDIO
