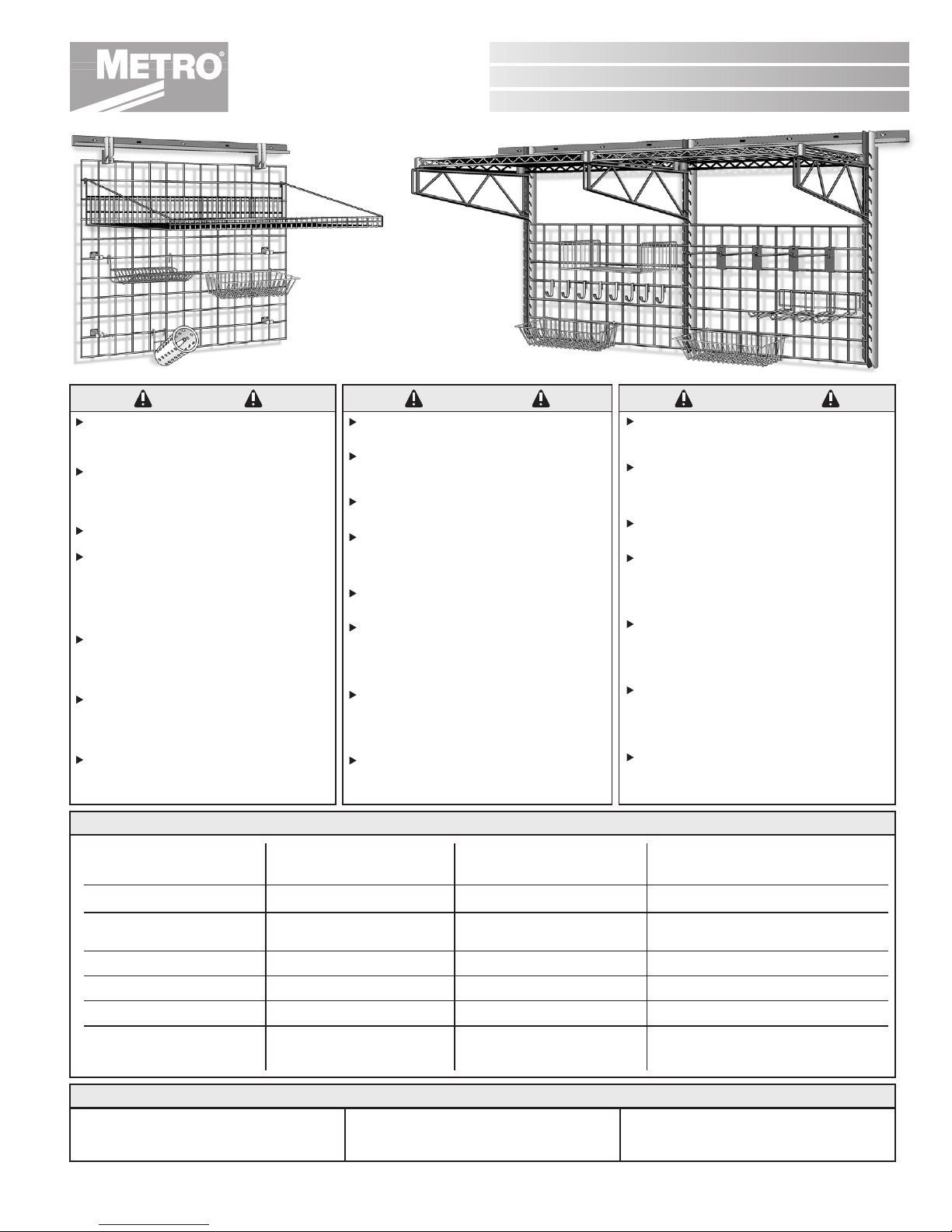

Metro DataVac SmartWall G3 User manual

SmartWall
G3
Installation Guide
Guía de instalación
Guide d'installation
total unit: 250 lb. (113kg),
snap-on grid shelves: 50lb. (22.5kg)
See "CAUTION" above.
Capacité de charge totale de l'unité : 113 kg,
Etagère: 22.5 kg. Se reporter à la case «
ATTENTION » ci-dessus.
250 lbs. (113kgs.) capacidad de carga total
de la unidad, estante: 50 lb. (22.5kg)
Véanse las notas de "PRECAUCIÓN".
Structures into which
wall tracks
are mounted
Wood Studs
Woods Studs with cross-stud
reinforcement
Concrete
Plywood (1/2")
Metal Studs
Environmental room and
walk-in cooler walls
(appropriately reinforced)
Structures de
montage des
rails muraux
Montants en bois
Montants en bois avec
entretoise
Béton
Contreplaqué (12mm)
Montants métalliques
Parois de salle blanche ou
de chambre froide (avec
renfort)
Estructuras dentro
de las cuales se arman
los carriles de pared
(12mm)
Pernos de madera
Pernos de madera con
refuerzos en forma de cruz
Concreto
Madera laminada
Pernos de metal
Cuartos termoambientales y
paredes de refrigeradores
(reforzadas apropiadamente)
SHELVING WEIGHT CAPACITY / CAPACITE DE CHARGE DES ETAGERES / CAPACIDAD DE CARGA DE LOS ESTANTES
GRID WEIGHT CAPACITY / CAPACITE DE CHARGE DE LA GRILLE / CAPACIDAD DE CARGA DE LA REJILLA
per system
par système
por sistema
400 lb. (180kg)
400 lb. (180kg)
200 lb. (90kg)
400 lb. (180kg)
100 lb. (45kg)
consult your Metro representative
consulter le représentant Metro
consulte a su representante de Metro
TM
CAUTION ATTENTION PRECAUCIÓN
The first and last holes in a run of continuous
wall track be installed into a wood stud or
appropriate reinforcement (blocking) with
appropriate hardware.
In the situation where 12” (30cm) of the track
overhangs beyond a stud, that section of wall
between studs be appropriately blocked to
provide the wall track with a secure surface to
which to attach.
Appropriate hardware be installed at least
every 16” (40cm) (on each stud) along the track.
Wall tracks, uprights, and grid brackets are not
designed to replace additional structural support
for walls. Installers should use discretion and
properly reinforce walls before attaching wall
tracks .
The system is designed to allow tracks and
uprights to be positioned to mount to appropriate
wall support structures. Due to the low and
inconsistent strength of drywall, mounting of this
product solely to drywall is not recommended.
must
must
must
NOTICE: Regularly inspect this product.
Tighten loose fasteners and replace worn or
damaged parts with new InterMetro approved
parts.
When installing uprights with no track, first and
last holes in each upright be installed into
a wood stud or appropriate reinforcement
(blocking) with appropriate hardware.
Appropriate hardware be installed at least
every 12” (30cm) (on each stud) along the
upright.
uprights, and grid brackets
must
must
Le premier et le dernier trou sur un pan de mur
continu doivent être effectués dans un montant de
cloison en bois, ou en utilisant un renfort adéquat.
Si le rail dépasse de 30 cm du montant, la section de
mur se trouvant entre les montants doit être
renforcée de façon à offrir une surface de fixation
suffisamment solide.
Les pièces de montage doivent être installées au
moins tous les 40 cm (sur chaque montant) sur la
longueur du rail.
Lorsque l’on pose les montants sans rails, il est
impératif d’installer le premier et le dernier trou de
chaque montant dans un montant de cloison en bois
ou un renfort adéquat avec les pièces de montage
adéquates.
Il est impératif de poser les pièces de montage
adéquates au moins tous les 30 cm (sur chaque
montant de cloison en bois) sur le montant.
Les rails muraux, montants et supports de grille ne
sont pas destinés à remplacer les renforts structurels
complémentaires. Il appartient à l’installateur de
décider du renforcement nécessaire du mur et de
l’effectuer correctement avant de fixer les rails,
montants et supports de grilles.
La conception du système permet de positionner les
rails et les montants de manière à les monter aux
structures de soutien appropriées. En raison de la
résistance irrégulière et faible des cloisons sèches, il
est déconseillé de monter ce produit uniquement sur
une cloison sèche.
AVIS : Inspecter régulièrement ce produit. Serrer
les attaches desserrées et remplacer les pièces
usées ou endommagées à l’aide de nouvelles
pièces InterMetro agréées.
El primero y el último orificio en un carril de pared
continuo tienen que ser instalados dentro de pernos
de madera o del refuerzo apropiado (bloqueo) con el
material adecuado.
En el caso donde 12 pulgadas (30 cm) del carril
superen la posición del perno, esa sección de pared
entre pernos debe estar bloqueada para poder
conferirle al carril de pared una superficie segura en
la cual fijar.
Material apropiado debe ser instalado al menos cada
16 pulgadas (40 cm) (en cada perno) a lo largo del
carril.
Al instalar soportes verticales sin guías, el primero y
el último orificio de cada uno deben quedar
atornillados sobre un parante de madera u otro
refuerzo estructural. Deben colocar tornillos al menos
cada 12" (30 cm) sobre el parante estructural, a lo
largo del soporte vertical.
Las guías de pared, los soportes verticales y las
ménsulas de rejilla no están concebidos para
reemplazar los soportes estructurales adicionales de
las paredes. Es necesario asegurarse de instalar o
de que exista suficiente soporte estructural antes de
instalar estos elementos.
El sistema ha sido diseñado para que las guías y los
soportes verticales puedan montarse sobre los
soportes estructurales de la pared. Debido a que los
paneles de pared tienen resistencia limitada e
irregular, no se recomienda montar este producto
únicamente fijado a los paneles de pared.
NOTA: Inspeccionar regularmente este producto.
Ajustar los tornillos de fijación y reemplazar las
partes desgastadas o dañadas con repuestos
legítimos InterMetro nuevos.
TIM CAMPBELL 800-400-7500

Attaching the Track to the Wall
Attaching Uprights & Shelves
Fixation des montants et des étagères Unión de soportes verticales y estanterías
Fixation du rail sur le mur
Fijación de los Carriles en la Pared
1. Use a leveling device to ensure that the track is installed
correctly on the wall . Install as shown in fig. A, paying strict attention to
the "CAUTION" information on page 1.
IMPORTANT:
2. You must attach a screw, washer, and locking nut to each open end of
track (fig. 2).
3. Attach tracks end-to-end using a joiner strip and screws, washers, and
locking nuts (fig. 3).
(fig. 1)
1. vérifier l'installation correcte du rail à l'aide d'un niveau à
bulle. Suivre l'illustration de la figure 1, en respectant la mise en garde ci-
dessus.
2. Il faut poser une vis, une rondelle et un écrou de blocage à chaque bout
ouvert du rail (fig. 2)
3. Fixer les rails bout à bout à l’aide d’une plaquette de menuisier, de
rondelles et d’écrous de blocage (fig. 3).
IMPORTANT :
1. Use un instrumento nivelador para asegurarse de que el
carril sea instalado correctamente en la pared. Instálelo tal como se muestra
en la figura 1, prestando mucha atención a la sección informativa
"PRECAUCIÓN" que se encuentra más arriba.
2. Coloque un tornillo, arandela y tuerca de seguridad en cada extremo
abierto de la guía (figura 2).
3. Unar las guías en los extremos, con un empalme y tornillos, arandelas y
tuercas de seguridad (figura 3).
IMPORTANTE:
track / rail / carril
16" / 40.5cm
Level / Niveau à bulle / Nivel
1
2 3
Track Kit / Le kit rail / El Kit del carril
X2
RPTRK-HDWE
X2 X2
X2
X1
A CB
1
Hole Plug
Obturateur
de trou
Tapón
Super Erecta Super Erecta - option / opcion
Hardware
not supplied,
see page 1.
Pièces de
montage
non fournies.
Voir la page 1.
Accesorios de
fijación no
suministrados.
Ver página 1.
x4
6" 152mm
maximum
máximo
D
E
2
1.Hang uprights from track (Fig. A). 2. Attach
shelf brackets (Fig. B and C). 3. Attach all
shelves and grids (Fig. D). 4. Attach uprights
to wall (Fig E.).
1. Suspendre les montants au rail (Fig. A). 2. Fixer les
consoles pour étagères (Fig. B et C). 3. Fixer toutes
les étagères et les grilles (FIG. D). 4. Fixer les
montants au mur (Fig. E).
1. Cuelgue los soportes verticales de la guía (Figura A).
2. Conecte las ménsulas de los estantes (Figuras B y
C). 3. Instale los estantes y las rejillas (Figura D).
4. Fije los soportes verticales a la pared (Figura E).
RP-SPSLV
sleeve
manchon
funda
2
TIM CAMPBELL 800-400-7500

Double Shelf Bracket
Console d’étagère double
Ménsula para estantería doble
Single Shelf Bracket
Console d’étagère simple
Ménsula para una estantería
Installing a Grid / Installation d'une grille / Instalación de la rejilla
Attaching Grids to Uprights / Fixation des grilles aux montants / Instalación de rejillas en los soportes verticales
Multiple Shelving / Étagères multiples / Varios niveles de estantes
Install track as shown on page 1.
Installer le rail comme expliqué à la page 1.
Instale el carril tal como se muestra en la página 1.
grids and optional
accessories sold
separately
Grilles et accessoires
vendus séparément.
Las rejillas y los
accesorios opcionales se
venden por separado
grid hanger bracket
crochets de suspension
colgador de soporte
de la rejilla
grid support bracket
crochets de support
soporte de la rejilla
Grid Bracket Kit
Le kit de support de la grille
El kit de soporte de la rejilla
(x2)
(x2)
(x4)
RPSWGB-TOP RPSWPGBRK-BTM
A
CB D
(x4)
3
TIM CAMPBELL 800-400-7500

North Washington Street, Wilkes-Barre, PA USA 18705
For Product Information, Call
Pour de plus amples renseignements sur les produits, appeler au 570-825-2741
Para obtener información sobre el producto llame al: 570-825-2741
1-800-433-2232 Information and specifications are subject to change without notice.
Please confirm at time of order
Les données et caractéristiques techniques sont susceptibles d'être
modifiées sans préavis. Veuillez confirmer au moment de la commande.
Las informaciones y especificaciones están sujetas a cambios sin previo
aviso. Por favor, confirme a la vez que realiza el pedido.
RInterMetro Industries Corporation
Visit our Web Site / Visitez notre site Web / Visite nuestro sitio en la Web: www.metro.com
L01-438 Rev. B 7/2009
Light-duty Direct Mount Grid / Grille légère pour montage direct / Rejilla ligera de montaje directo
Direct Mount with Uprights / Montage direct avec Montants / Montaje directo con Soportes Verticales
Installation Tips / Conseils d’installation / Sugerencias de instalación
4
A
A
B
B
Level / Niveau à bulle / Nivel
Level / Niveau à bulle / Nivel
Square / Carré / Escuadra
Square / Carré / Escuadra
(x6)
RPSWPGBRK-BTM
6" 152mm
maximum
16" / 40.5cm 16" / 40.5cm
Always attach grids
with the horizontal
wires in front and the
vertical wires closest to
the wall as shown at
left.
Toujours fixer les grilles
de manière à ce que
les fils horizontaux à
l’avant des fils
verticaux, se trouvent
le plus près du mur
comme l’indique le
schéma de gauche.
Instalar siempre las
rejillas con los
alambres horizontales
al frente y los verticales
hacia la pared, tal
como se muestra en la
ilustración de la
izquierda.
Grids may be attached to
uprights behind shelf
supports as shown. Note
that the verical griid wires
must be outside of the
upright.
Les grilles peuvent être
fixées aux montants situés
derrière les consoles
d’étagères comme
l’indique le schéma. Noter
que les fils verticaux de la
grille doivent être à
l’extérieur des montants.
Las rejillas pueden fijarse
a los soportes verticales
detrás de las ménsulas de
los estantes, tal como se
muestra en la ilustración.
Los alambres verticales de
la rejilla deben quedar
fuera del soporte vertical.
TIM CAMPBELL 800-400-7500
