CAUTION

WARNING

Ask your dealer or technical representative to install the unit.

Any deficiency caused by your own installation may result in an electric shock

or fire.

Install in a place which is strong enough to withstand the weight of the

PAR-21MAA.

Any lack of strength may cause the PAR-21MAA to fall down, resulting in

personal injury.

Firmly connect the wiring using the specified cables. Carefully check

that the cables do not exert any force on the terminals.

Improper wiring connections may produce heat and possibly a fire.

Never modify or repair the PAR-21MAA by yourself.

Any deficiency caused by your modification or repair may result in an electric

shock or fire.

Consult with your dealer about repairs.

2Confirming the Supplied Parts

Confirm that the box includes the following parts, in addition to this installation manual:

1. Remote controller (cover, body) ..................................................................................... 1

2. Cross recessed pan head screw (M4 ×30) .................................................................... 2

3. Wood screw (4.1 ×16, used for directly hooking to the wall) ......................................... 2

4. Caution label (in 12 languages) ..................................................................................... 1

*1 For the remote control, obtain a 2-core cable between 0.3 and 1.25 mm2at the site.

*2 PAC-YT32PTA cannot be connected.

WT05598X01

Do not apply AC100V or AC200V to the remote controller.The maximum

voltage that can be applied to the remote controller is 12V.

The remote controller may be damaged or may generate heat and cause a

fire.

Do not install in any steamy place such a bathroom or kitchen.

Avoid any place where moisture is condensed into dew. Doing so may cause

an electric shock or a malfunction.

Do not install in any place where acidic or alkaline solution or special

spray are often used.

Doing so may cause an electric shock or malfunction.

Use standard wires in compliance with the current capacity.

A failure to this may result in an electric leakage, heating or fire.

Do not touch any control button with your wet hands.

Doing so may cause an electric shock or a malfunction.

Do not wash with water.

Doing so may cause an electric shock or a malfunction.

Do not press any control button using a sharp object.

Doing so may cause an electric shock or a malfunction.

Do not install in any place exposed to flammable gas leakage.

Flammable gases accumulated around the body of PAR-21MAA may cause

an explosion.

Do not use in any special environment.

Using in any place exposed to oil (including machine oil), steam and sulfuric

gas may deteriorate the performance significantly or give damage to the com-

ponent parts.

When installing the remote controller in a hospital or communication

facility, take ample countermeasures against noise.

Inverters, emergency power supply generators, high-frequency medical equip-

ment, and wireless communication equipment can cause the remote control-

ler to malfunction or to fail. Radiation from the remote controller may effect

communication equipment and prevent medial operations on the human body

or interfere with image transmission and cause noise.

Wire so that it does not receive any tension.

Tension may cause wire breakage, heating or fire.

Completely seal the wire lead-in port with putty etc.

Any dew, moisture, insects entering the unit may cause an electric shock or a

malfunction.

Do not install in any place at a temperature of more than 40°C or less

than 0°C or exposed to direct sunlight.

Doing so may cause deformation or malfunction.

CITY MULTI Control System

and Mitsubishi Mr. SLIM Air Conditioners

MA Remote Controller PAR-21MAA

Installation Manual

This instruction manual describes how to install the MA Remote Controller for Mitsubishi Building Air Conditioning System, direct expansion type CITY

MULTI air conditioner indoor units (“-A” type and later), and Mitsubishi Mr. SLIM packaged air conditioners. Please read this manual thoroughly and

install the remote controller accordingly. For information on how to wire and install the air conditioning units, refer to the installation manual. After the

installation, hand over this manual to users.

1Safety Precautions

●Read these Safety Precautions and perform installation work accordingly.

●The following two symbols are used to dangers that may be caused by incorrect use and their degree:

WARNING This symbol denotes what could lead to serious injury or death if you misuse the PAR-21MAA.

CAUTION This symbol denotes what could lead to a personal injury or damage to your property if you misuse the PAR-21MAA.

●After reading this installation manual, give it and the indoor unit installation manual to the end user.

●The end user should keep this manual and the indoor unit installation manual in a place where he or she can see it at anytime.When someone moves

or repairs the PAR-21MAA, make sure that this manual is forwarded to the end user.

Ensure that installation work is done correctly following this installa-

tion manual.

Any deficiency caused by installation may result in an electric shock or fire.

All electrical work must be performed by a licensed technician, accord-

ing to local regulations and the instructions given in this manual.

Any lack of electric circuit or any deficiency caused by installation may result

in an electric shock or fire.

Do not move and re-install the PAR-21MAA yourself.

Any deficiency caused by installation may result in an electric shock or fire.

Ask your distributor or special vendor for moving and installation.

To dispose of this product, consult your dealer.

Remote controller body

Remote controller cover

3How To Install

1. Choose a place in which to install the remote controller (switch box).

Be sure to observe the following steps:

(1) Temperature sensors are provided with both the remote controller and the indoor units. When using the

remote controller temperature sensor, the master remote controller detects the room temperature. Install

the master remote controller in a place where the average room temperature can be detected and which

is not affected by any heat source from direct sunlight or air blown from air conditioning units.

CAUTION The place where (when) the difference between the room temperature and the wall tem-

perature is large, the wall temperature that is affected by the temperature of the wall on

which the remote controller is installed is measured. Therefore, the difference between

the room temperature and the measured wall temperature may be large.

When the installation site is one of the followings, use of a temperature sensor for an

indoor unit is recommended.

-When the room is not well-ventilated and the air does not reach the wall on which the

remote controller is installed.

-When the difference between the temperature of the wall on which the remote con-

troller is installed and the room temperature.

-When the backside of the wall on which the remote controller is installed is exposed

to the outdoor air.

When the temperature changes drastically, the temperature may not be measured accu-

rately.

NOTE: Make sure that there is no wiring or wire near the remote controller sensor. If there is, the remote controller cannot detect the exact room

temperature.

2. Seal the remote controller cord with putty in order to prevent the possible entry of dew, water droplets, cockroaches, other insects, etc.

When using the switch box

•When installing on the switch box, seal

the connections between the switch box

and wiring pipe with putty.

When installing directly on the wall

•When opening a hole using a drill for the remote controller cord (or when taking the cord

out of the back of the remote controller), seal the hole with putty.

•When routing the cord via the portion cut off from the upper cover, similarly seal that

portion with putty.

•When taking the remote controller cord from back of the controller, use surface race-

ways.

(3) Parts which must be supplied on site.

•Switch box for two units

•Thin-copper wiring pipe

•Lock nut and bushing

•Surface raceways

3. Remove the remote controller cover.

• Insert a minus screwdriver into one of the open slots and move the screwdriver in the arrow direction.

CAUTION Do not turn the screwdriver in the slot. Doing so may damage the slot.

For taking cord out of top of

remote controller

Seal around here

with putty.

For taking cord

out from back of

remote

controller

Remote control cord Use surface

raceways

When a remote controller temperature sensor is used in a place which is likely to be affected by the wall on which the remote controller is

installed, use of an optional spacer (Model: PAC-YT83RS) for a remote controller is recommended.

(For how to set the main and sub remote controller, see step (1) “Remote controller” [4]-3. (1) in section 6 Function Selection .

For how to set the temperature sensor, see step (2) ”Unit function selection” in section 6 Function Selection .)

(2) When installing on either the switch box or the wall, allow extra space around the remote controller as shown in the figure at the right.

Wall

Bushing

Wiring pipe

Lock nut

Switch box

Seal around here

with putty.

Remote control

cord

Switch box for two units

Seal the remote control cord

lead-in hole with putty.

(See 2 above)

Remote control cord

(See 5 below)

Cross recessed pan

head screw

Wood screw

Remote control cord

(See 5 below)

When using the switch box When installing directly on the wall

4. Install the lower case on the switch box or directly on the wall.

Switch box two units

46 10

207

30 30

102 44

φ6

102

2525

83.5±0.4

15 or less

External size

of remote

controller

Extra space

around remote

controller

30 mm

120 mm

Temperature

sensor

30 mm

5. Connect the remote control cord to the remote controller terminal block.

CAUTION Do not use crimp terminals to connect to remote controller terminal blocks. The terminals may contact the board and cause

trouble or contact the cover and damage the cover.

CAUTION Prevent remote cord chips from getting into the remote controller. Electric shock or malfunction may result.

6. Wiring hole for installing directly on the wall (or open wiring)

• Cut off the shaded area from the upper cover using a knife, nippers, etc.

• Take out the remote control cord connected to the terminal block via this portion.

7. Install the cover to the remote controller.

First, hook the cover to the two upper claws and then fit it to the remote controller.

CAUTION

Press the cover until it snaps shut. If not, it may fall off.

CAUTION

Do not into turn the screwdriver in the slot. Doing so may damage the slot.

NOTE: A protection sheet is stuck to the operation section. Peel off this protection sheet before use.

4Test Run

1. Before making a test run, refer to the “Test Run” section of the

indoor unit installation manual.

2. Press the [TEST] button twice successively within three seconds.

Test run starts.

3. Stop the test run by pressing the [ ON/OFF] button.

4. If trouble occurred during the test run, refer to the “Test Run” sec-

tion of the indoor unit installation manual.

˚C

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

To remove the cover, insert a minus

screwdriver into one of the open

slots, and move it in the direction of

the arrow shown in the figure.

To indoor unit MA remote

controller or A controll

terminal block

There is no polarity.

To connect the

remote control cord,

peel 6mm of coating.

5Ventilation Setting

* When the upper controller is connected, make the setting using the upper controller.

NOTE: When using LOSSNAY units in conjunction, interlock the addresses of all indoor units within the group and address of LOSSNAY units.

Perform this operation when you want to register the LOSSNAY, confirm the registered units, or delete the registered units controlled by the remote controller.

The following uses indoor unit address 05 and LOSSNAY address 30 as an example to describe the setting procedure.

[Setting Procedure]

1Stop the air conditioner using the remote controller [ ON/OFF] button.

If the OFF display shown below does not appear at this time, step 2cannot be performed.

2Press and hold down the [FILTER] and [ ] buttons at the same time for two seconds. The display

shown below appears.The remote controller confirms the registered LOSSNAY addresses of the currently

connected indoor units.

3Registration confirmation result

- The indoor unit address and registered LOSSNAY address are dis-

played alternately.

- When LOSSNAY are not registered

4If registration is unnecessary, end registration by pressing and holding down the [FILTER] and [ ] buttons at the same time for two seconds.

If a new LOSSNAY must be registered, go to step 1. Registration procedure. If you want to confirm another LOSSNAY, go to step 2. Confirmation

procedure. To delete a registered LOSSNAY, go to step 3. Deletion procedure.

< 1. Registration procedure >

5Set the address of the LOSSNAY and the indoor unit connected by the remote controller you want to register using the [ TEMP. ( ) and

()] buttons. (01 to 50)

Make this setting only when interlocked operation with LOSSNAY is necessary with CITY MULTI

models.

(This setting cannot be made with Mr. SLIM air conditioners.)

<LOSSNAY address display and

LOSSNAY display>

Operation mode display

“TEST RUN” and “OPERATION MODE” are

displayed alternately.

Timer stops test run after two hours.

Piping temperature display

Stop test run by pressing the [ ON/OFF] button.

During test run, the RUN lamp remains on.

[TEST] button

CAUTION Do not tighten the screws too tight. Doing so may deform or crack the lower cover.

NOTE: - Choose a flat plane for installation.

- Fasten the switch box at more than two places when installing directly on the wall.

- When reinstalling on the wall, fasten securely using anchors.

6Set the address of the LOSSNAY you want to register using the [ CLOCK ( ) and ( )] buttons.

(01 to 50)

7Press the [TEST] button, and register the set indoor unit address and

LOSSNAY address.

- Registration end display

The indoor unit address and “IC” and LOSSNAY address and “LC”

are alternately displayed.

- Registration error display

If the address was not correctly registered, the indoor unit address

and registered LOSSNAY address are alternately displayed.

Cannot be registered because the registered indoor unit or LOSSNAY does not exist.

Cannot be registered because another LOSSNAY was registered at the registered indoor unit.

< 2. Confirmation procedure >

8Set the address of the indoor unit connected by the remote controller whose LOSSNAY you want to

confirm using the [ TEMP.

() and

()] buttons. (01 to 50)

9Press the [ MENU] button and confirm the LOSSNAY address reg-

istered at the set indoor unit address.

- Confirmation end display (When LOSSNAY is connected.)

The indoor unit address and “IC” and registered LOSSNAY address

and “LC” are alternately displayed.

- Confirmation end display (When LOSSNAY is not connected.)

Registered indoor unit address does not exist.

< 3. Deletion procedure >

Use this procedure when you want to delete registration of indoor units connected by the remote controller and LOSSNAY.

;Confirm (see 2. Confirmation procedure) the LOSSNAY you want

to delete and display the indoor units and LOSSNAY confirmation

results.

APress the [ ON/OFF] button twice and delete registration of the

LOSSNAY registered at the set indoor unit.

- Deletion end display

Indoor unit address and “– –” and registered LOSSNAY address

and “– –” are alternately displayed.

- Deletion error display

When deletion was not performed properly.

6Function Selection

(1) Function selection of remote controller

The setting of the following remote controller functions can be changed using the remote controller function selection mode. Change the setting

when needed.

Indoor unit address LOSSNAY address

Item 1

1.Change Language

(“CHANGE LANGUAGE”)

2.Function limit

(“FUNCTION SELEC-

TION”)

3.Mode selection

(“MODE SELECTION”)

4.Display change

(“DISP MODE SETTING”)

Item 3 (Setting content)

•Display in multiple languages is possible.

•Setting the range of operation limit (operation lock)

•Setting the use or non-use of “automatic” operation mode

•Setting the temperature adjustable range (maximum, minimum)

•Setting the use or non-use of the automatic filter elevation panel up/down operation mode

•Setting the use or non-use of the fixed airflow direction mode

•Selecting main or sub remote controller

* When two remote controllers are connected to one group, one controller must be set to sub.

•Setting the use or non-use of clock function

•Setting the timer type

•Contact number display in case of error

•Setting the telephone number

•Setting the temperature unit (°C or °F) to display

•Setting the use or non-use of the display of indoor (suction) air temperature

•Setting the use or non-use of the display of “Cooling” or “Heating” display during operation

with automatic mode

Item 2

Language setting to display

(1)

Operation function limit setting (operation lock) (“LOCKING FUNCTION”)

(2) Use of automatic mode setting (“SELECT AUTO MODE”)

(3) Temperature range limit setting (“LIMIT TEMP FUNCTION”)

(4)

Use of automatic filter elevation panel up/down operation mode setting

(5) Use of fixed airflow direction mode setting

(1) Remote controller main/sub setting (“CONTROLLER MAIN/SUB”)

(2) Use of clock setting (“CLOCK”)

(3) Timer function setting (“WEEKLY TIMER”)

(4) Contact number setting for error situation (“CALL.”)

(1) Temperature display °C/°F setting (“TEMP MODE °C/°F”)

(2)

Suction air temperature display setting (“ROOM TEMP DISP SELECT”)

(3)

Automatic cooling/heating display setting (“AUTO MODE DISP C/H”)

•To increase or decrease the temperature, press the [ TEMP ( ) or ( )] but-

ton.

•To switch the upper limit setting and the lower limit setting, press the [ ]

button. The selected setting will flash and the temperature can be set.

•Settable range

Cooling/Dry mode : Lower limit: 19°C ~ 30°C Upper limit: 30°C ~ 19°C

Heating mode : Lower limit: 17°C ~ 28°C Upper limit: 28°C ~ 17°C

Automatic mode : Lower limit: 19°C ~ 28°C Upper limit: 28°C ~ 19°C

*The settable range varies depending on the unit to connect (Mr. Slim units,

Free-plan units, and intermediate temperature units)

(4) Use of automatic filter elevation panel up/down operation mode setting

•To switch the setting, press the [ ON/OFF] button.

1ON : The operation to switch to the automatic filter elevation panel up/down

operation mode is valid.

2OFF: The operation to switch to the automatic filter elevation panel up/down

operation mode is always invalid.

Switching operation: Press the filter button and the ventilation button together for

2 seconds while the display of stopped unit appears on the remote controller.

•For details of the automatic filter elevation panel up/down operation mode

settings, refer to the installation manual for the indoor unit.

With the automatic filter elevation panel up/down operation mode, the elevat-

ing operation of the panel (grill) on the indoor unit can be made.

(5) Use of fixed airflow direction mode setting

1ON : The operation to switch to the fixed airflow direction mode is valid.

2OFF: The operation to switch to the fixed airflow direction mode is always

invalid.

*Switching operation: Press the filter button and the Fan Speed button together

for 2 seconds while the display of stopped unit appears on the remote control-

ler.

•For details of the fixed airflow direction mode settings, refer to the installation

manual for the indoor unit.

With the fixed airflow direction mode settings, the position of the vane can be

fixed for each air outlet.

[4] -3. Mode selection setting

(1) Remote controller main/sub setting

•To switch the setting, press the [ ON/OFF] button.

1Main : The controller will be the main controller.

2Sub : The controller will be the sub controller.

[Detailed setting]

[4] -1. CHANGE LANGUAGE setting

The language that appears on the dot display can be selected.

•Press the [ MENU] button to change the language.

1Japanese (JP), 2English (GB), 3German (D), 4Spanish (E),

5Russian (RU), 6Italian (I), 7Chinese (CH), 8French (F)

[4] -2. Function limit

(1) Operation function limit setting (operation lock)

•To switch the setting, press the [ ON/OFF] button.

1no1 : Operation lock setting is made on all buttons other than

the [ ON/OFF] button.

2no2 : Operation lock setting is made on all buttons.

3OFF (Initial setting value): Operation lock setting is not made.

*To make the operation lock setting valid on the normal screen, it is

necessary to press buttons (Press and hold down the [FILTER]

and [ ON/OFF] buttons at the same time for two seconds.) on

the normal screen after the above setting is made.

(2) Use of automatic mode setting

When the remote controller is connected to the unit that has auto-

matic operation mode, the following settings can be made.

•To switch the setting, press the [ ON/OFF] button.

1ON (Initial setting value) : The automatic mode is displayed when

the operation mode is selected.

2OFF : The automatic mode is not displayed

when the operation mode is selected.

(3) Temperature range limit setting

After this setting is made, the temperature can be changed within

the set range.

•To switch the setting, press the [ ON/OFF] button.

1LIMIT TEMP COOL MODE :

The temperature range can be changed on cooling/dry mode.

2LIMIT TEMP HEAT MODE :

The temperature range can be changed on heating mode.

3LIMIT TEMP AUTO MODE :

The temperature range can be changed on automatic mode.

4OFF (initial setting) :The temperature range limit is not active.

*When the setting, other than OFF, is made, the temperature range

limit setting on cooling, heating and automatic mode is made at

the same time. However, the range cannot be limited when the set

temperature range has not changed.

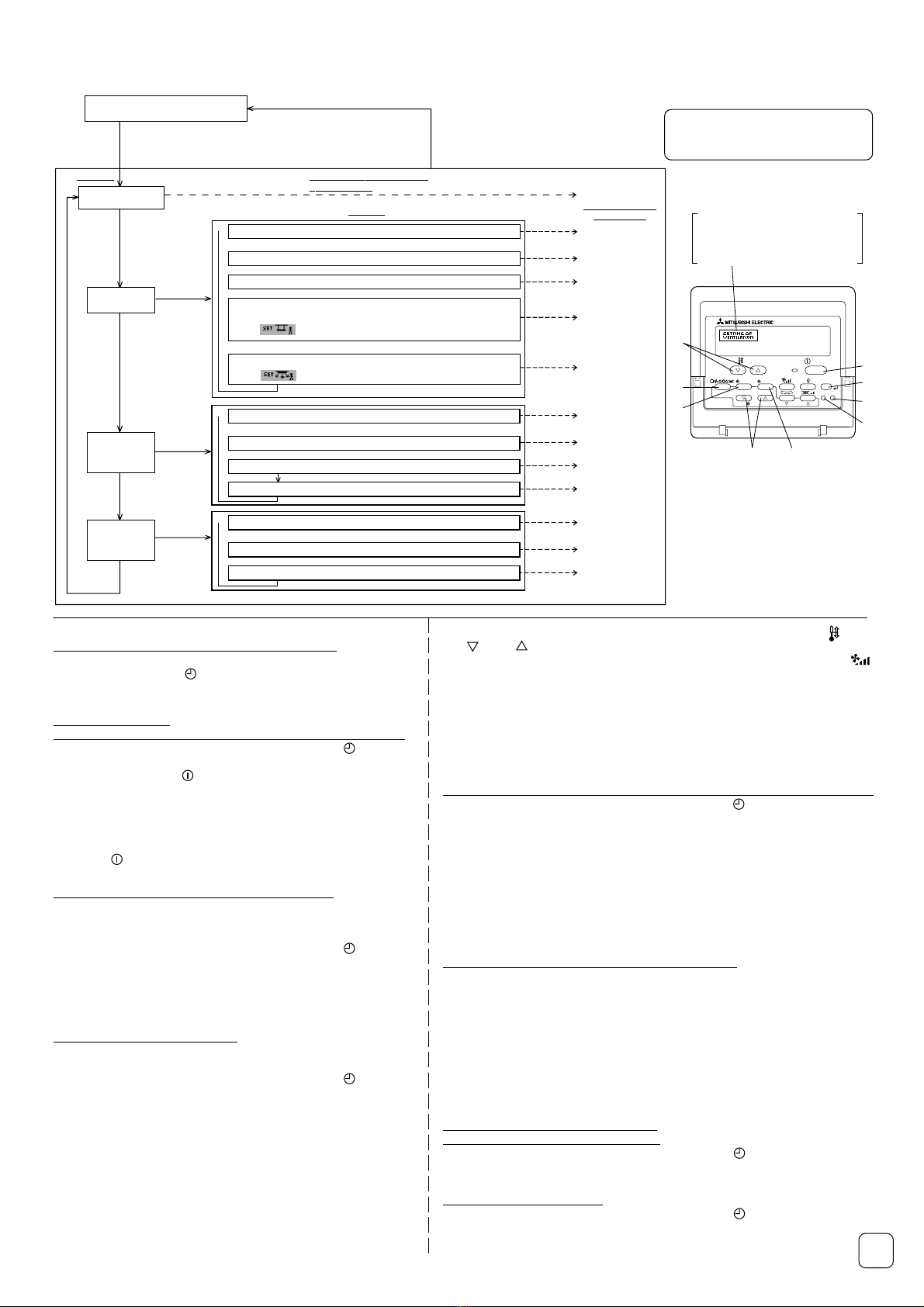

[Function selection flowchart]

[1] Stop the air conditioner to start remote controller function selection mode. →[2] Select from item1. →[3] Select from item2. →[4] Make the setting.

(Details are specified in item3) →[5] Setting completed. →[6] Change the display to the normal one. (End)

(Hold down the Ebutton and press the Dbutton for two

seconds.)

* The display cannot be changed during the unit function

selection, the test run and the self diagnosis.

(Hold down the Ebutton and press

the Dbutton for two seconds.)

*The remote controller records the

setting that is made in this way.

Press the

Gbutton.

See [4]-1

Item 3

(Setting content)

Item 1 Remote Controller Function

Selection Mode

Item 2

Mode selection

(“MODE

SELECTION”)

Normal display (Display when

the air condition is not running)

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

Change Language

(“CHANGE LANGUAGE”)

Function limit

(“FUNCTION

SELECTION”)

Display change

(“DISP MODE

SETTING”)

NOTE

Timer operation stops when the display

for remote controller function selection is

changed to the normal one.

Press the Gbutton.

Press the

Ebutton.

Press the

Ebutton.

Press the

Ebutton.

Press the

Ebutton.

Press the

Gbutton.

Press the

Gbutton.

See [4]-2. (1)

See [4]-2. (2)

See [4]-2. (3)

See [4]-2. (4)

See [4]-2. (5)

See [4]-3. (1)

See [4]-3. (2)

See [4]-3. (3)

See [4]-3. (4)

See [4]-4. (1)

See [4]-4. (2)

See [4]-4. (3)

Dot display

The language that is selected in

CHANGE LANGUAGE mode

appears on this display. English

is set in this manual.

Press the

Dbutton.

Press the

Dbutton.

Press the

Dbutton.

→→→→→

→

Operation function limit setting (“LOCKING FUNCTION”)

Press the Gbutton.

Temperature range limit setting (“LIMIT TEMP FUNCTION”)

Use of automatic mode setting (“SELECT AUTO MODE”)

→

Temperature display °C/°F setting (“TEMP MODE °C/°F”)

Press the Gbutton.

Automatic cooling/heating display setting (“AUTO MODE DISP C/H”)

Suction air temperature display setting (“ROOM TEMP DISP SELECT”)

→

Remote controller main/sub setting (“CONTROLLER MAIN/SUB”)

Press the Gbutton.

Timer function setting (“WEEKLY TIMER”)

Use of clock setting (“CLOCK”)

Contact number setting for error situation (“CALL.”)

→→

Use of automatic filter elevation panel up/down operation mode setting

[ ]

→

Use of fixed airflow direction mode setting

[ ]

NOTE: When the indoor unit functions were changed using the function selection after installation is complete, always indicate the set contents by

entering 嘷or other mark in the appropriate check field of Table 1.

[Function selection flow]

First grasp the function selection flow. The following describes setting of “Room temperature detection position” of Table 1 as an example.

(For the actual setting procedure, see [Setting procedure] 1to ?.)

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

1Check the function selection set contents.

5Registration (Press button E.)

6Mode No. Selection →02 (Room temperature detection position)

7Setting No. selection →3 (remote controller fixed)

(Buttons Fand Goperation)

(Specified indoor unit →

Fan operation)

3Refrigerant address specification →00 (Outdoor unit specification)

(Unnecessary for single refrigerant system.)

4Unit address No. specification →00 (Indoor unit specification)

(Buttons Cand Doperation)

End?

8Register (Press button E.)

?Ending function display (Press buttons Aand Bsimultaneously.)

Change

refrigerant

address and unit

address No.?

YES

2Switch to the FUNCTION SELECTION mode.

(Press Aand Bsimultaneously in the remote controller OFF state.)

(2) Use of clock setting

•To switch the setting, press the [ ON/OFF] button.

1ON : The clock function can be used.

2OFF: The clock function cannot be used.

(3) Timer function setting

•To switch the setting, press the [ ON/OFF] button (Choose one of

the followings.).

1WEEKLY TIMER (Initial setting value):

The weekly timer can be used.

2AUTO OFF TIMER: The auto off timer can be used.

3SIMPLE TIMER: The simple timer can be used.

4TIMER MODE OFF: The timer mode cannot be used.

*When the use of clock setting is OFF, the “WEEKLY TIMER” cannot be

used.

(4) Contact number setting for error situation

•To switch the setting, press the [ ON/OFF] button.

1CALL OFF:

The set contact numbers are not displayed in case of error.

2CALL **** *** **** : The set contact numbers are displayed in case

of error.

CALL_ : The contact number can be set when the display is as

shown on the left.

•Setting the contact numbers

To set the contact numbers, follow the following procedures.

Move the flashing cursor to set numbers. Press the [ TEMP. ( ) and

()] button to move the cursor to the right (left). Press the [ CLOCK

() and ( )] button to set the numbers.

[4] -4. Display change setting

(1) Temperature display °C/°F setting

•To switch the setting, press the [ ON/OFF] button.

1°C: The temperature unit °C is used.

2°F: The temperature unit °F is used.

(2) Suction air temperature display setting

•To switch the setting, press the [ ON/OFF] button.

1ON : The suction air temperature is displayed.

2OFF: The suction air temperature is not displayed.

(3) Automatic cooling/heating display setting

•To switch the setting, press the [ ON/OFF] button.

1ON : One of “Automatic cooling” and “Automatic heating” is displayed

under the automatic mode is running.

2OFF: Only “Automatic” is displayed under the automatic mode.

(2) Unit Function Selection Perform only when change is necessary with Mr. SLIM air conditioner.

(Cannot be performed with CITY MULTI control system.)

Set the functions of each indoor unit from the remote controller, as required. The functions of each indoor unit can be selected only from the remote controller.

Set the functions by selecting the necessary items from Table 1.

Ta b le 1. Function selection contents (For a detailed description of the factory settings and mode of each indoor unit, refer to the indoor unit installation manual.)

Function

Power failure automatic

recovery

Indoor temperature

detecting

LOSSNAY connectivity

AUTO mode

Filter sign

Fan speed

No. of air outlets

Installed options

Up/down vane setting

Energy saving air flow

Humidifier

Mode No.

Setting No.

Check Object unit address No.

Unit address No. 00

These items are set for all in-

door units.

Unit address No. 01 to 04 or

These items are set for each

indoor unit.

Settings

Not available

Available (Approximate 4 minutes wait-period after power is restored.)

Indoor unit operating average

Set by indoor unit’s remote controller

Remote controller’s internal sensor

Not Supported

Supported (indoor unit is not equipped with outdoor-air intake)

Supported (indoor unit is equipped with outdoor-air intake)

Energy saving cycle automatically enabled

Energy saving cycle automatically disabled

100 Hr

2500 Hr

No filter sign indicator

Quiet

Standard

High ceiling

4 directions

3 directions

Not supported

Supported

No vanes

Equipped with vanes (No. 1 set)

Equipped with vanes (No. 2 set)

Disabled

Enabled

Not supported

Supported

[Procedure] (Set only when change is necessary.)

Check the set contents of each mode. When the set contents of a mode were changed by function selection, the functions of that mode also change.

Check the set contents as described in steps

and change the setting based on the entries in the Table 1 check field. For the factory settings, refer to the indoor unit installation manual.

* If the remote controller enters the OFF state after the “FUNCTION SELECTION” and room temperature displays “ ” have flashes for two seconds,

communication is probably abnormal. Make sure there are no noise sources near the transmission line.

NOTE: If you make a mistake during operation, end function selection by step ?and repeat selection from step 2.

* When setting mode 1 to 3, set the unit address No. to “00”.

* When setting modes 7 to 11:

- When setting for each indoor unit, set the unit address No. to “01-04”.

- When batch setting for all indoor units, set the unit address No. to “AL”.

2Set the remote controller to Off.

Press and hold down the A[FILTER] and B[TEST] buttons at

the same time for two seconds or longer.

“FUNCTION SELECTION” blinks for a while, then the remote con-

troller display changes to the display shown below.

3Set the outdoor unit refrigerant address No.

When the C[ CLOCK ( ) and ( )] buttons are pressed, the refrigerant

address No. decreases and increases between 00 and 15. Set it to the

refrigerant address No. whose function you want to select.

(This step is unnecessary for single refrigerant system.)

Refrigerant address

display

4Set the indoor unit address No.

Press the D[ ON/OFF] button. The unit address No.

display “– –” flashes.

When the C[ CLOCK ( ) and ( )] buttons are pressed, the unit ad-

dress No. changes in 00 →01 →02 →03 →04 →AL order. Set it to the

unit address No. of the indoor unit whose functions you want to set.

Unit address No. display

5Refrigerant address and unit address No. registration

Press the

[ ] button. The refrigerant address and unit ad-

dress No. are registered.

After a while, the mode No. display “– –” flashes.

* When “ ” flashes at the room temperature display, the selected re-

frigerant address is not in the system.

When “F” is displayed at the unit address No. display, and when it flashes

together with the refrigerant address display, the selected unit address

No. does not exist. Correctly set the refrigerant address and unit ad-

dress No. by repeating steps 2and 3.

Mode No. display

When registered using the E[ ] button, the registered indoor

unit begins fan operation. When you want to know the location of the

indoor units of the unit address No. whose functions were selected, check

here. When the unit address No. is 00 or AL, all the indoor units of the

selected refrigerant address perform the fan operation.

Ex) When refrigerant address 00, unit address No. = 02 registered

* When grouping by different refrigerant systems and an indoor unit other

than the specified refrigerant address performs the fan operation, the

refrigerant address set here is probably duplicated.

Recheck the refrigerant address at the outdoor unit rotary switches.

Outdoor unit

Indoor unit

Refrigerant address 00

Unit address

No. 01

Fan operation

Registration

Unit address

No. 02

Unit address

No. 03

Remote Controller

6Mode No. selection

Select the mode No. you want to set with the F[ TEMP. ( ) and ( )] buttons. (Only the settable mode numbers can be selected.)

7Select the setting contents of the selected mode.

When the G[ MENU] button is pressed, the current setting No.

flashes. Use this to check the currently set contents.

8The contents set at steps 3to 7are registered.

When the E[ ] button is pressed, the mode No. and setting No. flash and registration begins. The flashing mode No. and

setting No. change to a steady light and setting ends.

*When “– –” appears at the mode No. and setting No. displays and “ ” flashes at the room temperature display, communication is probably abnormal.

Make sure there are no noise sources near the transmission line.

9To select more functions, repeat steps 3to 8.

?End function selection.

Press and hold down the A [FILTER] and B [TEST] buttons at the same time for two seconds or longer.

After a while, the function selection display disappears and the remote controller returns to the air conditioner off display.

* Do not operate the air conditioner from the remote controller for 30 seconds after the end of function selection.

NOTE: When the functions of an indoor unit were changed by function selection after the end of installation, always indicate the set contents

by entering a 嘷or other mark in the appropriate check field of Table 1.

Mode No. 02 = Room temperature detection position

Select the setting No. using the F[ TEMP. ( ) and ( )] buttons.

Setting No. display

Setting No. 1 = Simultaneous operation indoor units balance Setting No. 3 = Remote controller built-in sensor

Mode No. display

Error code 4 digits or error code 2 digits

HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN

Authorized representative in EU: MITSUBISHI ELECTRIC EUROPE B.V.

HARMAN HOUSE, 1 GEORGE STREET, UXBRIDGE, MIDDLESEX UB8 1QQ, U.K.

7Self check

Retrieve the error history of each unit using the remote controller.

1Switch to the self check mode.

When the H[CHECK] button is pressed twice successively

within three seconds, the display shown below appears.

2Set the address or refrigerant address No. you want to self check.

When the F[ TEMP. ( ) and ( )] buttons are pressed, the address

decreases and increases between 01 and 50 or 00 and 15. Set it to the

address No. or refrigerant address No. you want to self check.

Approximately three seconds after the change operation, the self check refrig-

erant address changes from flashing to a steady light and self check begins.

3Self check result display <Error history> (For the contents of the error code, refer to the indoor unit installation manual or service handbook.)

4Error history reset

The error history is displayed in 3Self check results display.

5Self check reset

There are the following two ways of resetting self check.

Press the H[CHECK] button twice successively within three seconds →Resets self check and returns to the state before self check.

Press the I[ ON/OFF] button →Self check resets and indoor units stop.

(When operation is prohibited, this operation is ineffective.)

8 Remote Controller Check

Address 3 digits or unit address No. 2 digits

When the

[

] button is pressed twice successively within three

seconds, the self check address or refrigerant address flashes.

When the error history was reset, the display shown below appears.

When error history reset failed, the error contents are displayed again.

When the air conditioner cannot be controlled from the remote controller,

use this function to check the remote controller.

1First check the power mark.

When normal voltage (DC12V) is not applied to the remote controller,

the power mark goes off.

When the power mark is off, check the remote controller wiring and

the indoor unit.

2Switch to the remote controller check mode.

When the H[CHECK] button is held down for five seconds or

longer, the display shown below appears.

3Remote controller check result

When remote controller is normal

Since there is no problem at the remote controller, check for other causes.

When the problem is other than the checked remote controller

(Error code 2) “E3” “6833” “6832” flash →Cannot send

There is noise on the transmission line, or the indoor unit or another

remote controller is faulty. Check the transmission line and the other

remote controllers.

Power mark

When remote controller is faulty

(Error display 1) “NG” flashes

→

Remote controller send/receive circuit abnormal

(Error display 3) “ERC” and data error count are displayed

→

Data error generation

“Data error count” is the difference between the number of bits of remote controller

send data and the number of bits actually sent to the transmission line. In this

case, the send data was disturbed by the noise, etc. Check the transmission line.

Remote controller switching is necessary.

Send data on transmission line

When data error count is 02

Remote controller send data

4Remote controller check reset

When the H[CHECK] button is held down for five seconds or longer, remote controller check resets and the “PLEASE WAIT” and RUN lamp

flash. Approximately 30 seconds later, the remote controller returns to the state before remote controller check.

When the A[FILTER] button is pressed, remote controller check begins.

Self check address or self check refrigerant address

ERROR CODE

ERROR CODE ERROR CODE

ERROR CODE

CITY MULTI Steuersystem

und Mitsubishi Mr. SLIM Klimaanlagen

MA-Fernbedienung PAR-21MAA

Installationshandbuch

Diese Anleitung beschreibt die Installation der MA-Fernbedienung für das Mitsubishi Gehäuseklimaanlage-System, direkt erweiterbare Klimaanlagen des Typs CITY MULTI

(“-A”-Typ und später) für den Innenbereich, und verpackte Mr. SLIM-Klimaanlagen von Mitsubishi. Bitte lesen Sie dieses Handbuch genau und installieren Sie die Fernbedie-

nung entsprechend. Für Informationen über die Verkabelung und Installation der Klimaanlagen lesen sie die entsprechenden Installationsanleitungen. Händigen Sie diese

Anleitung nach der Installation den Anwendern aus.

1Sicherheitsvorkehrungen

●Lesen Sie diese Sicherheitsvorkehrungen genau und führen Sie die Installation entsprechend aus.

●Die folgenden zwei Symbole weisen auf Gefahren hin, die durch fehlerhafte Anwendung und deren Folgen auftreten können.

WARNUNG Dieses Symbol weist auf schwerwiegende Gefahren oder Tod hin, die durch fehlerhafte Anwendung des PAR-21MAA entstehen können.

VORSICHT

Dieses Symbol weist auf persönliche Verletzungen oder Beschädigung an Ihrem Eigentum hin, die durch fehlerhafte Anwendung des PAR-21MAA entstehen können.

●Geben Sie nach dem Lesen dieses Installationshandbuchs und das Installationshandbuch der Innenanlage an den Endbenutzer.

●

Der Endbenutzer sollte dieses Handbuch und das Installationshandbuch der Innenanlage an einem sicheren Ort aufbewahren, um jederzeit nachschlagen zu können. Sollte

eine andere Person die PAR-21MAA versetzen oder reparieren, stellen Sie sicher, daß der Endbenutzer dieses Handbuch erhält.

Sicherstellen, daß die Installation ordnungsgemäß entsprechend den

Anweisungen dieses Aufstellungshandbuchs vorgenommen wird.

Mängel bei der Installation können zu Stromschlägen oder zu Bränden füh-

ren.

Alle Elektroarbeiten müssen von qualifizierten, zugelassenen Techni-

kern in Übereinstimmung mit gesetzlichen Bestimmungen vor Ort und

den Anweisungen dieses Handbuchs ausgeführt werden.

Ungenügende Stromkreise oder Fehler bei der Installation können zu Strom-

schlägen oder Bränden führen.

Die Fernbedienung PAR-21MAA nicht eigenhändig verlagern oder wie-

der installieren.

Alle Mängel bei der Installation können zu Stromschlägen oder Bränden füh-

ren.

Bei Verlagerung oder Installation die Vertriebsorganisation oder Ihren Fach-

händler zu Rate ziehen.

Wenden Sie sich für die Entsorgung dieses Geräts an Ihren Händler.

WARNUNG

2Prüfung der gelieferten Einzelteile

Prüfen Sie, ob zusätzlich zu diesem Installationshandbuch folgende Einzelteile im Karton enthalten sind:

1. Fernbedienung (Gehäuse und Abdeckung)........................................................................................1

2. Kreuzschlitz Senkkopfschraube (M4 ×30) ......................................................................................... 2

3. Holzschrauben (4,1 ×16 zur direkten Befestigung an der Wand) ..................................................... 2

4. Warnaufkleber (in 12 Sprachen) ......................................................................................................... 1

*1 Erwerben Sie für die Fernbedienung ein 2-adriges Kabel zwischen 0,3 und 1,25 mm2.

*2 PAC-YT32PTA kann nicht angeschlossen werden.

WT05598X01

VORSICHT

Versorgen Sie die Fernbedienung nicht mit 100 V oder 200 V Wechsel-

spannung. Die maximale Spannung, mit der diese Fernbedienung be-

trieben werden kann ist 12 V.

Die Fernbedienung kann beschädigt werden, sich überhitzen oder einen Brand

auslösen.

Nicht an einem wasserdampfhaltigen Ort, wie etwa einem Badezimmer

oder einer Küche, installieren.

Alle Orte vermeiden, an denen sich Feuchtigkeit niederschlagen kann.

Dies kann einen Stromschlag oder eine Fehlfunktion nach sich ziehen.

Nicht an einem Ort installieren, an dem säurehaltige oder alkalische

Lösungen oder Spezialsprays häufig verwendet werden.

Dies kann zu einem Stromschlag oder einer Fehlfunktion führen.

Standardelektroleitungen, die der Stromkapazität entsprechen, verwenden.

Geschieht dies nicht, kann dies zu ungenügender Stromversorgung, Hitze-

entwicklung oder Bränden führen.

Steuertasten nicht mit feuchten Händen berühren.

Dies kann zu einem Stromschlag oder einer Fehlfunktion führen.

Nicht mit Wasser auswaschen.

Dies kann einen Stromschlag oder eine Fehlfunktion nach sich ziehen.

Steuertasten nicht mit scharfen Gegenständen drücken.

Dies kann einen Stromschlag oder eine Fehlfunktion nach sich ziehen.

Die Installation nicht an einem Ort vornehmen, an dem brennbares Gas austritt.

Ansammlung von brennbarem Gas in der Nähe der Fernbedienung PAR-

21MAA kann zu einer Explosion führen.

Nicht in einem Umfeld mit ungewöhnlichen Betriebsbedingungen einsetzen.

Einsatz an Orten, die Öl (einschließlich Maschinenöl), Wasserdampf und

Schwefelgasen ausgesetzt sind, kann die Leistung erheblich einschränken

oder Schäden an Teilen der Vorrichtung hervorrufen.

Sollte die Fernbedienung in einem Krankenhaus oder Kommunikations-

einrichtungen installiert werden, ergreifen Sie ausreichende Gegenmaß-

nahmen gegen Lärm.

Umwandler, Notstromanlagen, hochfrequente, medizinische Geräte und draht-

lose Kommunikationsgeräte können Fehlfunktionen oder den Ausfall der Fern-

bedienung verursachen. Strahlung der Fernbedienung kann Kommunikations-

geräte beeinflussen und Operationen am menschlichen Körper verhindern

oder Datenübertragungen beeinträchtigen und Störfrequenzen verursachen.

So verdrahten, daß keine Zugspannung entsteht.

Zugspannung kann zum Bruch der Elektroleitung, zu Hitzebildung oder Brän-

den führen.

Den Zugang der stromführenden Elektroleitung mit Spachtel usw. voll-

ständig abdichten.

Wenn Kondenswasser, Feuchtigkeit, Insekten usw. in die Anlage gelangen,

kann dies zu Stromschlägen oder Fehlfunktionen führen.

Nicht an einem Ort installieren,an demTemperaturen von mehr als 40°C oder

weniger als 0°C gegeben oder die direktem Sonnenlicht ausgesetzt sind.

Hierdurch kann eine Verformungen oder Fehlfunktionen auftreten.

Lassen Sie die Anlage durch Ihren Händler oder den technischen Au-

ßendienst installieren.

Alle Mängel, die durch eigenhändige Installation verursacht werden, können

Stromschläge oder Brände nach sich ziehen.

Die Fernbedienung PAR-21MAA an einem Ort aufstellen, der genügend

Tragkraft besitzt, um deren Gewicht auszuhalten.

Bei ungenügender Tragkraft kann die Fernbedienung PAR-21MAA herunter-

fallen und Personenschäden verursachen.

Die Verdrahtung mit den angegebenen Kabeln zuverlässig und sicher

vornehmen. Sorgfältig überprüfen, daß die Kabel keine Zugspannung

auf die Klemmen ausüben.

Unsachgemäße Verdrahtung kann zu Wärmeentwicklung führen und unter

Umständen Brände nach sich ziehen.

PAR-21MAA niemals eigenhändig verändern oder reparieren.

Alle Mängel, die durch eigenhändige Veränderungen oder durch Reparatu-

ren entstehen, können zu Stromschlägen oder Bränden führen.

Bei Reparaturen Ihren Händler zu Rate ziehen.

Fernbedienungsgehäuse

Fernbedienung - Abdeckung

4. Installation des unteren Gehäuses an der Schalterbox oder direkt an der Wand.

3Installation

1. Wählen Sie einen Installationsort für die Fernbedienung (Schalterbox).

Stellen Sie die Überwachung der folgenden Schritte sicher:

(1)Temperatursensoren befinden sich sowohl in der Fernbedienung, als auch in der Innenanlage. Benutzen Sie den Temperatur-

sensor der Fernbedienung, erkennt die Hauptfernbedienung die Raumtemperatur. Installieren Sie die Hauptfernbedienung

an einem Ort, an dem die allgemeine Raumtemperatur erkannt werden kann und der nicht durch die Wärme direkten

Sonnenlichts oder einen Luftzug von Klimaanlagen beeinträchtigt ist.

VORSICHT

An dem Ort, an dem (bzw. Zu einer Zeit, zu der) der Unterschied zwischen Raumtemperatur und Wand-

temperatur groß ist, wird dieWandtemperatur gemessen, die durch dieWandtemperatur der Wand beeinflusst

wird, an der die Fernbedienung montiert ist. Daher kann der Unterschied zwischen Raumtemperatur und

der gemessenen Wandtemperatur sehr groß sein.

Bei einem der folgenden Installationsorte wird der Einsatz eines Temperatursensors für das Innengerät

empfohlen.

-Wenn der Raum nicht gut belüftet ist und die Luft die Wand, an der die Fernbedienung montiert ist,

nicht erreicht.

-Wenn ein Unterschied zwischen der Temperatur der Wand, an der die Fernbedienung montiert ist, und

der Raumtemperatur besteht.

-Wenn die Rückseite der Wand, an der die Fernbedienung montiert ist, der Außenluft ausgesetzt ist.

Wenn die Temperatur sich drastisch ändert, kann die Temperatur nicht genau gemessen werden.

Wenn für die Fernbedienung ein Temperatursensor an einem Ort benutzt wird, der durch die Wand beeinflusst wird, an der die Fernbedienung montiert ist, wird die

Verwendung eines optionalen Abstandhalters (Modell: PAC-YT83RS) empfohlen.

(Zur Einstellung der Haupt- und Nebenfernbedienung siehe Schritt (1) “Fernbedienung” [4]-3. (1) im Abschnitt 6 Funktionsauswahl .

Zur Einstellung des Temperatursensors siehe Schritt (2) “Gerätefunktionsauswahl” im Abschnitt 6 Funktionsauswahl .)

(2) Installieren Sie in der Schalterbox oder an der Wand, lassen Sie genügend Platz um die Fernbedienung herum, wie in der rechten Abbildung gezeigt.

HINWEIS: Stellen Sie sicher, daß sich in der Nähe des Sensors der Fernbedienung keine Kabel befinden.Sollte das der Fall sein, kann die Fernbedienung die genaue

Raumtemperatur nicht erkennen.

(3) Folgende Teile müssen zur Installation vorliegen.

•Schalterbox für zwei Einheiten

•Dünnes Kupferrohr für Kabel

•Sicherungsmutter und Muffe

•Kabelschutz

Dichten Sie das Kabel der Fernbedienung mit Dichtungsmasse ab, um einem möglichen Eindringen von Tau, Wassertropfen, Kakerlaken, andere Insekten usw. vorzubeugen.

Bei Benutzung der Schalterbox

•Erfolgt die Installation in einer Schalterbox,

dichten Sie die Anschlüsse zwischen Schalter-

box und Kabelrohr mit Dichtungsmasse ab.

Bei Installation direkt an der Mauer

•Bohren Sie ein Loch für das Kabel der Fernbedienung (oder wenn Sie das Kabel aus der Rückseite der

Fernbedienung heraus führen), dichten Sie das Loch mit Dichtungsmasse ab.

•Führen Sie das Kabel durch einen Ausschnitt der oberen Abdeckung, dichten Sie auch diesen Aus-

schnitt mit Dichtungsmasse ab.

•Wenn Sie das Kabel der Fernbedienung von der Rückseite abziehen, benutzen Sie Kabelschutz.

3. Abdeckung der Fernbedienung abnehmen.

•Setzen Sie einen Schlitzschraubenzieher in einen der offenen Schlitze und bewegen Sie ihn in Pfeilrichtung.

VORSICHT Drehen Sie den Schraubenzieher nicht im Schlitz. In dem Fall kann der Schlitz beschädigt werden.

Kabel aus der Oberseite der

Fernbedienung herausführen

Hier mit Dichtungs-

masse abdichten.

Kabel aus der

Rückseite der

Fernbedienung

herausführen

Kabel der

Fernbedienung

Wand

Muffe

Kabelrohr

Sicherungsmutter

Schalterbox

Hier mit Dichtungs-

masse abdichten.

Kabel der

Fernbedienung

Kabelschutz

benutzen

Schalterbox für zwei Einheiten

Dichten Sie das Einführungsloch

des Kabels der Fernbedienung mit

Dichtungsmasse ab.

(Siehe 2 oben)

Kabel der Fernbedienung

(Siehe 5 unten)

Kreuzschlitz

Senkkopfschraube

Holzschraube

Bei Installation direkt an der Mauer

Kabel der Fernbedienung

(Siehe 5 unten)

Externe Abmessung

der Fernbedienung

Freier Raum um die

Fernbedienung

30 mm

120 mm

Temperatur-

sensor

30 mm

Bei Benutzung der Schalterbox

46 10

207

30 30

102 44

φ6

102

2525

83.5±0.4

Schalterbox für zwei Einheiten

15 oder weniger

VORSICHT Ziehen Sie die Schrauben nicht zu fest an. In diesem Fall kann sich die untere Abdeckung verbiegen oder brechen.

HINWEISE: - Wählen Sie für die Installation eine ebene Fläche aus.

- Befestigen Sie die Schalterbox an mehr als zwei Stellen, wenn Sie sie direkt an der Mauer anbringen.

- Wenn Sie an der Mauer neu installieren, sorgen Sie für eine sichere Befestigung mit Verankerung.

5. Schließen Sie das Kabel der Fernbedienung an den Anschlußblock der Fernbedienung an.

VORSICHT Benutzen Sie keine Krimpterminals zum Anschluß an die Anschlußblöcke der Fernbedienung. Die Anschlüsse können mit der Platine oder Abdek-

kung in Kontakt kommen und Probleme verursachen und die Abdeckung beschädigen.

VORSICHT Achten Sie darauf, dass keine metallenen Schnipsel in die Fernbedienung gelangen. Dies kann zu einem elektrischen Schlag oder zu Fehlfunktio-

nen führen.

6. Kabelloch für die direkte Wandinstallation (oder offene Verkabelung)

• Schneiden Sie den schattierten Bereich aus der oberen Abdeckung mit einem Messer, Zange usw. heraus.

•Ziehen Sie das Kabel der Fernbedienung heraus, das an den Anschlußblock über diesen Ausschnitt angeschlossen ist.

7. Installieren Sie die Abdeckung auf der Fernbedienung.

Haken Sie die Abdeckung zuerst auf die beiden oberen Klauen und setzen Sie sie dann auf die Fernbedienung.

VORSICHT

Drücken Sie die Abdeckung soweit, bis sie einrastet. Falls nicht, kann sie herunterfallen.

VORSICHT

Drehen Sie den Schraubenzieher nicht im Schlitz. In dem Fall kann der Schlitz beschädigt werden.

HINWEIS: Auf dem Betriebsabschnitt befindet sich eine Sicherheitsfolie. Entfernen Sie vor der Inbetriebnahme diese Folie.

4Test

1. Vor einemTestlauf, lesen Sie den Abschnitt“Test Run” im Installationshandbuch

der Innenanlage.

2. Taste [TEST] innerhalb von drei Sekunden zweimal drücken. Der Test be-

ginnt.

3. Stoppen Sie den Test, indem Sie die Taste [ ON/OFF] drücken.

4. Sollten während des Testlaufs Probleme auftreten, lesen Sie den Abschnitt

“Test” im Installationshandbuch der Innenanlage.

˚C

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

Um die Abdeckung zu entfernen, setzen

Sie einen Schlitzschraubenzieher in eine

der offenen Schächte und bewegen Sie

ihn in Pfeilrichtung, wie in der Abbildung

gezeigt.

Es besteht keine Polarität.

Anzeige der Betriebsart

“Testbetrieb” und “OPERATION MODE” (Betriebsart) werden

abwechselnd angezeigt.

Der Timer stoppt den Testlauf nach zwei Stunden.

Anzeige der Rohrtemperatur

Test stoppen, indem Sie die Taste [ ON/OFF] drücken.

Während des Testlaufs leuchtet die Lampe BETRIEB.

Taste [TEST]

5 Belüftungseinstellung

*Wenn die obere Fernbedienung installiert wird, nehmen Sie die Einstellung an der oberen Fernbedienung vor.

HINWEIS: Wenn Sie gleichzeitig mehrere LOSSNAY-Geräte benutzen, verkoppeln Sie die Adressen aller Innengeräte innerhalb der Gruppe und Adresse der LOSSNAY-

Geräte.

Führen Sie diesen Betrieb nur durch, wenn Sie LOSSNAY anmelden und von der Fernbedienung gesteuerte,

angemeldete Anlagen bestätigen oder löschen möchten.

Bei dem folgenden Einstellbeispiel werden die Innenanlagen-Adresse 05 und die LOSSNAY-Adresse 30 benutzt.

[Einstellverfahren]

1Stoppen Sie die Klimaanlage mit der Taste [ ON/OFF] der Fernbedienung.

Sollte zu dieser Zeit die AUS-Anzeige, wie nachfolgend dargestellt, nicht erscheinen, kann Schritt 2nicht durchgeführt

werden.

2Drücken und halten Sie die Tasten [FILTER] und [ ] gleichzeitig für zwei Sekunden.

Sie sehen die folgende Anzeige. Die Fernbestätigung bestätigt die angemeldeten LOSSNAY-

Adressen der aktuell angeschlossenen Innenanlagen.

3Ergebnis der Anmeldungsbestätigung

- Die Adresse der Innenanlage und die angemeldete LOSSNAY-Adresse wer-

den abwechselnd angezeigt.

- Wenn LOSSNAY nicht ist angemeldet ist.

4Sollte eine Anmeldung nicht notwendig sein, beenden Sie die Anmeldung durch gleichzeitiges Drücken und Halten der Tasten [FILTER] und [ ] für zwei Sekunden.

Wenn ein neues LOSSNAY angemeldet werden muß, gehen Sie zu Schritt 1. Anmeldeverfahren. Möchten Sie ein weiteres LOSSNAY bestätigen, gehen Sie zu Schritt

2. Bestätigungsverfahren. Um ein angemeldetes LOSSNAY zu löschen, gehen Sie zu Schritt 3. Löschverfahren.

< 1. Anmeldeverfahren >

5Wahl der LOSSNAY-Adresse und der Innenanlage, die an der Fernbedienung angeschlossen ist, die Sie anmelden möchten, mit Hilfe der Tasten

[TEMP. ( ) und ( )]. (01 bis 50)

Diese Einstellung nur durchführen, wenn ein synchronisierter Betrieb mit LOSSNAY bei CITY

MULTI-Modellen notwendig ist.

(Diese Einstellung kann mit Mr. SLIM Klimaanlagen nicht durchgeführt werden.)

Um das Fernbedienungs-

kabel anzuschließen,

entfernen Sie 6 mm von

der Ummantelung.

An Innenanlage MA-

Fernbedienung oder A

Steuerung-Anschlußblock

6Wahl der LOSSNAY-Adresse, die Sie anmelden möchten mit Hilfe der Tasten [ CLOCK ( ) und ( )]. (01 bis 50)

7Taste [TEST] drücken und eingestellte Innenanlagenadresse und LOSSNAY-

Adresse anmelden.

- Anzeige Anmeldungsende

Es werden die Innenanlagenadresse und “IC” sowie die LOSSNAY-Adresse

und “LC” abwechselnd angezeigt.

- Anzeige Anmeldungsfehler

Wurde die Adresse nicht korrekt angemeldet, werden die Innenanlagenadresse

und die angemeldete LOSSNAY-Adresse abwechselnd angezeigt.

Kann nicht angemeldet werden, da die angemeldete Innenanlagenadresse oder LOSSNAY nicht existieren.

Kann nicht angemeldet werden, da an der angemeldeten Innenanlage ein anderes LOSSNAY angemeldet wurde.

< 2. Bestätigungsverfahren >

Stellen Sie die Adresse der Innenanlage, die an der Fernbedienung angeschlossen ist, deren LOSSNAY Sie bestätigen

möchten, mit Hilfe der Tasten [ TEMP. ( ) und ( )] ein. (01 bis 50)

9Drücken Sie die Taste [ MENU] und bestätigen Sie die LOSSNAY-Adresse,

die an der eingestellten Innenanlagenadresse angemeldet ist.

- Anzeige Bestätigungsende (Wenn LOSSNAY angeschlossen ist.)

Es werden die Innenanlagenadresse und “IC” sowie die registrierte LOSSNAY-

Adresse und “LC” abwechselnd angezeigt.

- Anzeige Bestätigungsende (Wenn LOSSNAY nicht angeschlossen ist.)

Die angemeldete Innenanlagenadresse besteht nicht.

< 3. Löschverfahren >

Mir diesem Verfahren können Sie Anmeldungen von Innenanlagen löschen, die von einer Fernbedienung und LOSSNAY vorgenommen wurden.

;Bestätigen Sie (siehe 2. Bestätigungsverfahren) das LOSSNAY, das Sie

löschen möchten und lassen Sie sich die Ergebnisse der Innenanlagen und

LOSSNAY bestätigen.

ADrücken Sie die Taste [ ON/OFF] zweimal, um die Anmeldung von LOSSNAY

an der Innenanlage zu löschen.

- Anzeige Löschende

Es werden die Innenanlagenadresse und “– –” sowie die registrierte

LOSSNAY-Adresse und “– –” abwechselnd angezeigt.

- Anzeige Löschfehler

Wenn das Löschen nicht korrekt durchgeführt wurde.

6 Funktionsauswahl

(1) Funktionsauswahl an der Fernbedienung

Die Einstellung der folgenden Fernbedienungsfunktionen kann mit dem Auswahlmodus der Fernbedienungsfunktion geändert werden. Ändern Sie die Einstellung nach Bedarf.

Innenanlagenadresse LOSSNAY-Adresse

Eintrag 1

1. Sprache ändern

(“CHANGE LANGUAGE”)

2. Funktionsgrenzen

(“Funktion auswahlen”)

3. Auswahl der Betriebsart

(“Betriebsart wahlen”)

4. Änderung der Anzeige

(“Anzeige betriebsart”)

Eintrag 3 (Inhalt der Einstellungen)

•Anzeige in mehreren Sprachen ist möglich.

•Einstellung der Funktionsgrenzen bei der Bedienung (Operation Lock)

•Einstellung, ob die Betriebsart “Automatisch” benutzt wird oder nicht

•Einstellung des Temperaturbereichs (Maximum, Minimum)

•Einstellung der Verwendung oder Nichtverwendung des automatischen Filteran-

heberpanel Auf/Ab-Betriebsmodus

•Einstellung derVerwendung oder Nichtverwendung des Festluftstromrichtungsmodus

•Auswahl der Funktion als Haupt-/Nebenfernbedienung

* Wenn zwei Fernbedienungen in einer Gruppe angeschlossen sind, muss eine

der beiden als Nebengerät arbeiten.

•Einstellung, ob die Zeitfunktionen benutzt werden oder nicht

•Einstellen des Timer-Typs

•Anzeige der Kontaktnummer für den Fall von Fehlfunktionen

•Einstellen der Telefonnummer

•Einstellen der Temperatureinheit der Anzeige (°C oder °F)

•

Einstellung, ob die Temperatur der (angesaugten) Innenluft angezeigt wird oder nicht

•Einstellung, ob “Cooling” oder “Heating” (Kühlen/Heizen) in der Betriebsart Auto-

matisch angezeigt werden oder nicht

Eintrag 2

Einstellung der angezeigten Sprache

(1) Einstellung der Funktionsgrenzen bei der Bedienung (Operation

Lock) (“Sperr-Funktion”)

(2)

Einstellung der Benutzung der Betriebsart Automatisch (“Auswahl autobetrieb”)

(3) Einstellung der Temperaturgrenzen (“Limit temp Funktion”)

(4) Verwendung der automatischen Filteranheberpanel Auf/Ab-

Betriebsmodus-Einstellung

(5) Verwendung der Festluftstromrichtungsmodus-Einstellung

(1) Haupt-/Nebenfunktion der Fernbedienung (“Haupt/Neben controller”)

(2) Benutzung der Uhreinstellung (“Uhr”)

(3)

Einstellung der Timer-Funktion (“Wochenzeit schalt uhr”)

(4) Kontaktnummer für den Fall von Fehlfunktionen (“CALL.”)

(1) Temperatureinstellung in °C/°F (“Wechsel °C/°F”)

(2)

Einstellung der Anzeige der Luftansaugtemperatur (“Raum TEMP gewahlt”)

(3) Einstellung der automatischen Kühl-/Heizanzeige (“Auto Betrieb C/

H”)

Siehe [4]-1

Eintrag 3 (Inhalt der

Einstellungen)

Siehe [4]-2. (1)

iehe [4]-2. (2)

iehe [4]-2. (3)

iehe [4]-2. (4)

iehe [4]-2. (5)

iehe [4]-3. (1)

iehe [4]-3. (2)

iehe [4]-3. (3)

iehe [4]-3. (4)

iehe [4]-4. (1)

iehe [4]-4. (2)

iehe [4]-4. (3)

→→→→→

[Flussdiagramm der Funktionsauswahl]

[1] Stoppen Sie die Klimaanlage, um den Funktionsauswahlmodus der Fernbedienung zu starten →[2] Wählen Sie aus Eintrag 1 aus. →[3] Wählen Sie aus Eintrag 2 aus. →

[4] Nehmen Sie die Einstellung vor. (Einzelheiten werden in Eintrag 3 angegeben) →[5] Einstellung abgeschlossen. →[6] Umschaltung der Anzeige auf Normalbetrieb. (Ende)

(Halten Sie die Taste Egedrückt und drücken Sie Taste Dzwei

Sekunden lang.)

*Die Anzeige lässt sich während der Funktionsauswahl, des

Testlaufs und der Selbstdiagnose nicht ändern.

(Halten Sie die Taste Egedrückt und

drücken Sie Taste Dzwei Sekunden lang.)

*Die Fernbedienung speichert die

vorgenommenen Änderungen.

Drücken Sie

Taste G.

Eintrag 1 Funktionsauswahlmodus der

Fernbedienung

Eintrag 2

Auswahl der

Betriebsart

(“Betriebsart

wahlen”)

Normalbetriebsanzeige (Anzeige

bei deaktivierter Klimaanlage)

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

Sprache ändern

(“CHANGE LANGUAGE”)

Funktionsgrenzen

(“Funktion auswahlen”)

Änderung der

(“Anzeige

betriebsart”)

[Genaue Einstellung]

[4] -1. Einstellung CHANGE LANGUAGE (Sprache ändern)

Die Sprache des Punktmatrix-Displays kann eingestellt werden.

•Drücken Sie die Taste [ MENU], um die Sprache einzustellen.

1Japanisch (JP), 2Englisch (GB), 3Deutsch (D), 4Spanisch (E),

5Russisch (RU), 6Italienisch (I), 7Chinesisch (CH), 8Französisch (F)

[4] -2. Funktionsgrenzen

(1) Einstellung der Funktionsgrenzen bei der Bedienung (Operation Lock)

•Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF].

1no1: Die Einstellung der Bedienungssperre (Operation Lock) gilt für alle

Tasten außer der [ ON/OFF]-Taste.

2no2: Die Einstellung der Bedienungssperre gilt für alle Tasten.

3OFF (Anfängliche Einstellungswert):

Die Einstellung der Bedienungssperre wird nicht vorgenommen.

*Damit die Bedienungssperre (Operation Lock) in der normalen Anzeige gültig

ist, müssen Sie die [FILTER]-Taste gedrückt halten und währenddessen

die Taste [ ON/OFF] zwei Sekunden lang drücken, nachdem Sie die obi-

ge Einstellung durchgeführt haben.

(2) Einstellung der Benutzung der Betriebsart Automatisch

Wenn die Fernbedienung an einem Gerät angeschlossen ist, bei dem ein

automatischer Betrieb möglich ist, können die folgenden Einstellungen vor-

genommen werden.

•Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF].

1ON (Anfängliche Einstellungswert):

Die Betriebsart Automatisch wird angezeigt, wenn diese Betriebsart

ausgewählt wird.

2OFF: Die Betriebsart Automatisch wird nicht angezeigt, wenn diese Be-

triebsart ausgewählt wird.

(3) Einstellung der Temperaturgrenzen

Nach dieser Einstellung kann die Temperatur im eingestellten Bereich verän-

dert werden.

•Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF].

1Limit Kuhl Temp: Der Temperaturbereich kann in der Betriebsart Kühlen/

Trocknen geändert werden.

2Limit Heiz Temp: Der Temperaturbereich kann in der Betriebsart Heizen

geändert werden.

3Limit Auto Temp: Der Temperaturbereich kann in der Betriebsart Automa-

tisch geändert werden.

4OFF (Anfangseinstellung): Die Temperaturbereichsgrenzen sind nicht

aktiv.

*Wenn eine andere Einstellung als OFF gewählt wird, werden die Temperatur-

bereichsgrenzen für Kühlen, Heizen und automatischen Betrieb gleichzeitig

eingestellt. Der Bereich kann jedoch nicht begrenzt werden, wenn der

eingestellte Temperaturbereich sich nicht geändert hat.

•Um die Temperatur zu erhöhen oder zu verringern, drücken Sie die Taste [ TEMP.

() oder ( )].

•Um die Obergrenze und die Untergrenze einzustellen, drücken Sie die Taste [ ]

(Gebläsegeschwindigkeit). Die ausgewählte Einstellung blinkt, und die Temperatur kann

eingestellt werden.

•Einstellbarer Bereich

Betriebsart Kühlen/Trocknen: Untergrenze: 19°C bis 30°C Obergrenze: 30°C bis 19°C

Betriebsart Heizen: Untergrenze: 17°C bis 28°C Obergrenze: 28°C bis 17°C

Betriebsart Automatisch: Untergrenze: 19°C bis 28°C Obergrenze: 28°C bis 19°C

*Der einstellbare Bereich hängt vom angeschlossenen Gerät ab (Mr.-Slim-Geräte, Free-

Plan-Geräte und Zwischentemperaturgeräte)

(4) Verwendung der automatischen Filteranheberpanel Auf/Ab-Betriebsmodus-Einstellung

• Zum Umschalten der Einstellung drücken Sie die Taste [ ON/OFF].

1ON: Der Vorgang zum Umschalten des des automatischen Filteranheberpanel Auf/Ab-

Betriebsmodus ist gültig.

2OFF: Der Vorgang zum Umschalten des des automatischen Filteranheberpanel Auf/Ab-

Betriebsmodus ist immer ungültig.

*Umschaltvorgang: Die Filter-Taste und die Belüftung-Taste gleichzeitig 2 Sekunden lang

drücken, während die Anzeige der gestoppten Einheit auf der Fernbedienung erscheint.

•Einzelheiten zu den Einstellungen des des automatischen Filteranheberpanel Auf/Ab-

Betriebsmodus siehe Installationshandbuch für das Innenaggregat.

Beim automatischen Filteranheberpanel Auf/Ab-Betriebsmodus kann der Hebevorgang

für den Panels (Grills) am Innenaggregat vorgenommen werden.

(5) Verwendung der Festluftstromrichtungsmodus-Einstellung

1ON: Der Vorgang zum Umschalten des Festluftstromrichtungsmodus ist gültig.

2OFF: Der Vorgang zum Umschalten des Festluftstromrichtungsmodus ist immer ungül

tig.

*Umschaltvorgang: Die Filter-Taste und die Gebläsegeschwindigkeit-Taste gleichzeitig 2

Sekunden lang drücken, während die Anzeige der gestoppten Einheit auf der Fernbedie-

nung erscheint.

•Einzelheiten zu den Einstellungen des Festluftstromrichtungsmodus siehe Installations-

handbuch für das Innenaggregat.

Bei den Einstellungen des Festluftstromrichtungsmodus kann die Position der Richtungs-

klappe für jeden Luftausgang festgelegt werden.

[4] -3. Einstellen der Auswahl der Betriebsart

(1) Haupt-/Nebenfunktion der Fernbedienung

•Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF].

1Haupt: Die Fernbedienung fungiert als Hauptfernbedienung.

2Neben: Die Fernbedienung fungiert als Nebenfernbedienung.

(2) Benutzung der Uhreinstellung

•Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF].

1ON :Die Clock-Funktion kann benutzt werden.

2OFF: Die Clock-Funktion kann nicht benutzt werden.

→

Temperatureinstellung in °C/°F (“Wechsel °C/°F”)

Drücken Sie Taste G.

Einstellung der automatischen Kühl-/Heizanzeige (“Auto Betrieb C/H”)

Einstellung der Anzeige der Luftansaugtemperatur (“Raum TEMP gewahlt”)

HINWEIS

Der Timer-Betrieb stoppt, wenn die Anzeige des

Funktionsauswahlmodus auf die Normal-

betriebsanzeige umschaltet.

→

Haupt-/Nebenfunktion der Fernbedienung (“Haupt/Neben controller”)

Drücken Sie Taste G.

Einstellung der Timer-Funktion (“Wochenzeit schalt uhr”)

Benutzung der Uhreinstellung (“Uhr”)

Kontaktnummer für den Fall von Fehlfunktionen (“CALL.”)

Drücken Sie Taste G.

Drücken Sie

Taste E.

Drücken Sie

Taste E.

Drücken Sie

Taste E.

Drücken Sie

Taste E.

Drücken Sie

Taste G.

Drücken Sie

Taste G.

Drücken Sie

Taste D.

Drücken Sie

Taste D.

Drücken Sie

Taste D.

Punktmatrixanzeige

Die mit CHANGE LANGUAGE

(Sprache einstellen) eingestellte

Sprache wird hier angezeigt. In den

Darstellungen dieser Anleitung ist

Englisch ausgewählt.

[]

→

Verwendung der Festluftstromrichtungsmodus-Einstellung

→→→

→

Einstellung der Funktionsgrenzen bei der Bedienung (“Sperr-Funktion”)

Drücken Sie Taste G.

Einstellung der Benutzung der Betriebsart Automatisch (“Auswahl autobetrieb”)

Einstellung der Temperaturgrenzen (“Limit temp Funktion”)

Verwendung der automatischen Filteranheberpanel Auf/Ab-Betriebsmodus-

Einstellung

[]

(3) Einstellung der Timer-Funktion

•Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF] (Wählen

Sie einen der folgenden Einträge aus.).

1Wochenzeit schalt uhr (Anfängliche Einstellungswert):

Der Wochen-Timer kann benutzt werden.

2Auto Zeit funktion Aus : Der Auto-Off-Timer kann benutzt werden.

3Einfnche zeit funktion : Der einfache Timer kann benutzt werden.

4Zeitschaltuhr Aus : Der Timer-Modus kann nicht benutzt werden.

*Wenn die Verwendung der Clock-Einstellung auf OFF steht, kann “Wochenzeit

schalt uhr” nicht benutzt werden.

(4) Kontaktnummer für den Fall von Fehlfunktionen

•Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF].

1CALL OFF : Die eingestellten Kontaktnummern werden im Falle von Fehl-

funktionen nicht angezeigt.

2CALL **** *** ****: Die eingestellten Kontaktnummern werden im Falle von Fehl-

funktionen angezeigt.

CALL_ : Die Kontaktnummer kann eingegeben werden, wenn das Dis-

play so aussieht wie links gezeigt.

•Eingabe der Kontaktnummern

Zur Eingabe der Kontaktnummern gehen Sie wie folgt vor.

Bewegen Sie den blinkenden Cursor auf die eingestellten Nummern. Drücken Sie die

Taste [ TEMP. ( ) Und ( )], um den Cursor nach rechts (links) zu bewegen.

Drücken Sie die Taste [ CLOCK ( ) Und ( )], um die Nummern einzustellen.

[4] -4. Einstellung der Anzeige

(1) Temperatureinstellung in °C/°F

•Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF].

1°C: Für die Temperatur wird die Einheit Celsius (°C) verwendet.

2°F: Für die Temperatur wird die Einheit Fahrenheit (°F) verwendet.

(2) Einstellung der Anzeige der Luftansaugtemperatur

•Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF].

1ON : Die Temperatur der Ansaugluft wird angezeigt.

2OFF: Die Temperatur der Ansaugluft wird nicht angezeigt.

(3) Einstellung der automatischen Kühl-/Heizanzeige

•Zur Umschaltung der Einstellung drücken Sie die Taste [ ON/OFF].

1ON : Entweder “Automatic cooling” (Automatisches Kühlen) oder “Automatic

heating” (Automatisches Heizen) wird in der Betriebsart Automatisch ange-

zeigt.

2OFF: Nur “Automatic” wird in der Betriebsart Automatisch angezeigt.

(2) Gerätefunktionsauswahl Nur ausführen, wenn Änderungen mit einer Mr. SLIM Klimaanlage notwendig sind.

(Kann mit einem CITY MULTI-Steuersystem nicht ausgeführt werden.)

Stellen Sie, wenn erforderlich, die Funktionen jeder Innenanlage von der Fernbedienung aus ein. Die Funktionen jeder Innenanlage können nur an der Fernbedienung eingestellt werden.

Einstellung der Funktionen durch Auswahl aus der Tabelle 1.

Tabelle 1. Funktionsauswahl (Genaue Beschreibungen der Funktionseinstellungen und den Betrieb der Innenanlagen finden Sie im Installationshandbuch der Innenanlage.)

Funktion

Automatische Wiederherstel-

lung nach Netzstromausfall

Erkennung der

Innentemperatur

LOSSNAY-Verbindung

Autobetrieb

Filterzeichen

Gebläsegeschwindigkeit

Anzahl der Luftauslässe

Installierte Optionen

Auf/ab Flügelzellen-

Einstellung

Energieversparender

Luftfluss

Luftbefeuchter

Nicht verfügbar

Verfügbar (Wenn notwendig, 4 Minuten nach Spannungserkennung warten.)

Betriebsdurchschnitt der Innenanlage

Einstellung durch Fernbedienung der Innenanlage

Interner Sensor der Fernbedienung

Nicht unterstützt

Unterstützt (Innenanlage nicht mit Außen-Lufteinlaß ausgestattet)

Unterstützt (Innenanlage mit Außen-Lufteinlaß ausgestattet)

Energiesparmodus automatisch eingeschaltet

Energiesparmodus automatisch ausgeschaltet

100 Std.

2500 Std.

Keine Filterzeichenanzeige

Leise

Standard

Hohe Decke

4 Richtungen

3 Richtungen

Nicht unterstützt

Unterstützt

Keine Flügelzellen

Mit Flügelzellen (Satz Nummer 1)

Mit Flügelzellen (Satz Nummer 2)

Ausgeschaltet

Eingeschaltet

Nicht unterstützt

Unterstützt

Betriebsnummer

Einstellungsnummer

Prüfen Objekt-Anlagenadressennummer

Anlagenadressennummer 00

Diese Einstellungen können

bei allen Innenanlagen durch-

geführt werden.

Anlagen-Adressennummer 01

bis 04 oder AL

Diese Einstellungen können

bei jeder Innenanlagen durch-

geführt werden.

Einstellungen

HINWEIS: Wurden Funktionen der Innenanlagen mit der Funktionsauswahl geändert, nachdem die Installation abgeschlossen wurde, markieren Sie die Funktion immer

durch ein 嘷oder eine andere Markierung im entsprechenden Prüffeld der Tabelle 1.

[Funktion Auswahlablauf]

Sehen Sie sich zuerst den Funktionsablauf an. Als Beispiel wird nachfolgend die Einstellung der “Raumtemperatur-Messposition” in Tabelle 1 gezeigt.

(Den aktuellen Einstellvorgang sehen Sie in [Einstellverfahren] 1bis ?.)

1Prüfung der Inhalte der Funktionsauswahl.

5Anmeldung (Taste Edrücken.)

6Auswahl Betriebsnummer →02 (Raumtemperatur-Messposition)

Einstellung Betriebsnummer

(Tasten Fund G-Betrieb) →3 (feste Fernbedienung)

(Angegebene Innenanlage→

Ventilatorbetrieb)

2Schalten Sie in den FUNKTIONSAUSWAHL-Betrieb.

(Drücken Sie gleichzeitig im AUS-Status der Fernbedienung die Tasten Aund B.)

3Kühlsystemadresse angegeben →00 (Außenanlagenangabe)

(Nicht notwendig bei einem Kühlsystem.)

4Anlagen-Adressennummer angegeben →00 (Innenanlagenangabe)

(Tasten Cund D-Betrieb)

Ende?

8Anmeldung (Taste Edrücken.)

?Anzeige Abschlußfunktion (Tasten Aund Bgleichzeitig drücken.)

Kühlsystemadresse- und

Anlagen-Adressennummer

ändern?

NEIN

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

[Verfahren] (Nur einstellen, wenn Änderung nötig.)

1Einstellungen für jeden Betrieb prüfen.Wurden Einstellungen einer Betriebsart mit der Funktionsauswahl geändert, ändern sich auch die Funktionen dieser Betriebsart.

Prüfen Sie die Einstellungen, wie in Schritt 2bis 7beschrieben und ändern Sie die Einstellungen entsprechend der Angaben im Prüffeld der Tabelle 1. Informationen über die Werkseinstellungen finden Sie im Installationshandbuch der Innenanlage.

2Fernbedienung AUS schalten.

Drücken und halten Sie die Tasten A[FILTER] und B[TEST] gleichzeitig für

zwei Sekunden oder länger.

“Funktion sauswahl” blinkt für einige Zeit. Dann zeigt die Anzeige der Fern-

bedienung die nachfolgend zu sehenden Änderungen.

* Schaltet die Fernbedienung in den AUS-Betrieb, nachdem “Funktion sauswahl” und Raumtemperaturanzeige “ ” für zwei Sekunden geblinkt haben, ist die Kommunika-

tion möglicherweise unnormal. Prüfen Sie, ob in der Nähe der Übertragungskabel Störfrequenzen auftreten.

HINWEIS: Sollte während des Vorgangs ein Fehler auftreten, beenden Sie die Funktionswahl mit Schritt ?und wiederholen Sie den Vorgang ab Schritt 2.

4Innenanlagen-Adressennummer einstellen.

Drücken Sie die Taste D[ ON/OFF]. Die Anzeige der Anlagen-Adressen-

nummer “– –” blinkt.

* Stellen Sie die Betriebsart 1 bis 3 ein, stellen Sie die Anlagen-Adressennummer auf “00”.

* Wenn die Betriebsarten 7 bis 11eingestellt werden:

- Bei der Einstellung jeder Innenanlage, stellen Sie die Anlagen-Adressennummer auf “01 - 04”.

- Bei Übereinstimmung der Einstellung aller Innenanlagen, stellen Sie die Anlagen-Adressennummer auf “AL”.

5Anmeldung der Kühlsystemadresse und Anlagen-Adressennummer

Drücken Sie die Taste

[ ]. Die Kühlsystemadresse- und Anlagen-

adressennummer sind angemeldet.

Nach einiger Zeit blinkt die Anzeige der Betriebsnummer “– –” blinkt.

* Blinkt “ ” in der Anzeige der Raumtemperatur, ist die angewählte Kühlsystem-

adresse nicht im System.

Wird “F” in der Anzeige der Anlagen-Adressennummer angezeigt, und blinkt sie

zusammen mit der Anzeige der Kühlsystemadresse, besteht die gewählte Anla-

gen-Adressennummer nicht. Korrigieren Sie die Adresse des Kühlsystems und

die Nummer der Anlagenadresse, indem Sie die Schritte 2und 3wiederholen.

6Auswahl Betriebsnummer

Stellen Sie die gewünschte Betriebsnummer mit den Tasten F[

TEMP.

() und ( )] ein. (Es können nur einstellbare Betriebsnummern gewählt werden.)

8Die Einstellungen der Schritte 3bis 7sind angemeldet.

Wird die Taste E[ ] gedrückt, blinken die Betriebs- und die Einstellungsnummer und die Anmeldung ist beendet. Wechseln die blinkenden Betriebs- und

Einstellnummern zu einer ständigen Anzeige, ist die Einstellung beendet.

*Erscheint “– –” als Betriebs- und Einstellungsnummer und blinkt “ ” in der Anzeige Raumtemperatur, ist die Kommunikation möglicherweise unnormal.

Prüfen Sie, ob in der Nähe der Übertragungskabel Störfrequenzen auftreten.

9Zur Wahl weiterer Funktionen wiederholen Sie die Schritte 3bis 8.

?Auswahl Abschlußfunktion

Drücken und halten Sie die Tasten A [FILTER] und B[TEST] gleichzeitig für zwei Sekunden oder länger.

Nach einiger Zeit wird die Funktionsauswahl-Anzeige gelöscht und die Fernbedienung schaltet in die Aus-Anzeige der Klimaanlage zurück.

*Schalten Sie die Klimaanlage für 30 Sekunden nach dem Beenden der Funktionsauswahl von der Fernbedienung aus nicht ein.

HINWEIS: Wurden Funktionen der Innenanlagen mit der Funktionsauswahl geändert, nachdem die Installation abgeschlossen wurde, markieren Sie die Funktion

immer durch ein 嘷oder eine andere Markierung im entsprechenden Prüffeld der Tabelle 1.

7Wählen Sie die Einstellungen im Einstellbetrieb.

Wird die Taste G[ MENU] gedrückt, blinkt die aktuelle Nummer. Sie kön-

nen hier den Inhalt der aktuellen Einstellung prüfen.

3Außenanlagen-Kühlsystemadressennummer einstellen.

Werden die Tasten C[ CLOCK ( ) und ( )] gedrückt, erhöht oder verringert sich

die Kühlsystem-Adressennunmmer zwischen 00 und 15. Stellen Sie die Kühlsystem-

Adressennummer ein, deren Funktion Sie wählen möchten.

(Dieser Schritt ist bei einem Kühlsystem nicht notwendig.)

Anzeige Kühlsystem-

Adresse

Werden die Tasten C[

CLOCK

( ) und ( )] gedrückt, ändert sich die Anlagen-Adressen-

nummer in der Reihenfolge in 00 →01 →02 →03 →04 →AL. Stellen Sie die Anlagen-

Adressennummer der Innenanlage ein, deren Funktionen Sie einstellen möchten.

Anzeige Anlagen-

Adressennummer

Betriebsnummer anzeigen

Erfolgte eine Registrierung mit der Taste E[ ], startet die angemeldete

Innenanlage den Ventilatorbetrieb. Möchten Sie den Standort der Innenanlagen mit

der Anlagen-Adressennummer, deren Funktionen Sie gewählt haben, wissen, prüfen

Sie hier. Lauten die Anlagenadressennummern 00 oder AL, starten alle Innenan-

lagen der gewählten Kühlsystemadressen den Ventilatorbetrieb.

Ex) Lautet die Kühlsystemadresse 00, ist die Anlagen-Adressennummer = 02 angemeldet

* Wenn eine Gruppe mit unterschiedlichen Kühlsystemen und eine andere Innenan-

lage als die angegebene Kühlsystemadresse den Ventilatorbetrieb startet, ist die

eingestellte Kühlsystemadresse möglicherweise dupliziert worden.

Prüfen Sie die Kühlsystemadresse am Drehschalter der Außenanlage.

Außenanlage

Innenanlage

Kühlsystemadresse = 00

Anlagen-

Adressennummer 01

Ventilatorbetrieb

Anmeldung

Anlagen-

Adressennummer 02

Anlagen-

Adressennummer 03

Fernbedienung

Betriebsnummer 02 = Raumtemperatur-Messposition

Stellen Sie die Einstellungsnummer mit den Tasten F[

TEMP.

( ) und

() ] ein.

Anzeige Einstellungsnummer.

Einstellungsnr. 1 = Simultaner Betrieb - Innenanlagen-Ausgleich Einstellungsnummer. 3 = Sensor in der Fernbedienung

Betriebsnummer anzeigen

Wird die Taste A[FILTER] gedrückt, beginnt die Prüfung der Fernbedienung.

Wenn die Fernbediemnung fehlerhaft funktioniert

(Fehleranzeige 1) “NG” blinkt →Sende-/Empfangsschaltkreis der Fernbedienung fehlerhaft

Umschaltung der Fernbedienungen ist notwendig.

(

Fehleranzeige 3) “ERC” und Datenfehler-Zähler werden angezeigt

→

Datenfehler-Generierung

“Datenfehler-Zähler” ist der Unterschied zwischen der Anzahl der Datenbits, die die Fernbedienung sen-

det und der Anzahl der Datenbits, die aktuell an das Übertragungskabel geschickt werden. In diesem Fall

werden die Sendedaten durch Störfrequenzen usw. gestört. Prüfen Sie das Übertragungskabel.

7Selbsttest

Lassen Sie sich die Fehlerhistorie für jede Anlage an der Fernbedienung anzeigen.

1Schalten Sie in den Selbsttest-Betrieb.

Wird die Taste H[CHECK] zweimal nacheinander, innerhalb von drei

Sekunden gedrückt, wird die nachfolgende Abbildung angezeigt.

2Stellen Sie die Adresse oder die Adresse des Kühlsystems ein, die Sie prüfen möchten.

Werden die Tasten F[ TEMP. ( ) und ( )] gedrückt, erhöht oder verringert sich

die Adresse zwischen 01 und 50 oder 00 und 15. Stellen Sie die Adresse oder Adres-

se des Kühlsystems ein, die Sie prüfen möchten.

Ungefähr drei Sekunden nach dem Ändern der Betriebsart ändert sich die Selbsttestadresse

des Kühlsystems von einer blinkenden in eine ständige Anzeige und der Selbsttest beginnt.

3Anzeige des Selbsttestergebnisses <Fehlerhistorie> (Informationen über den Inhalt der Fehlerkodes finden Sie im Innenanlagen-Installations- oder Servicehandbuch.)

4Fehlerhistorie zurücksetzen

Die Fehlerhistorie ist in der 3Selbsttestergebnis-Anzeige zu sehen.

5Selbsttest zurücksetzen

Es gibt die folgenden zwei Möglichkeiten, einen Selbsttest zurückzusetzen.

Drücken Sie die Taste H[CHECK] zweimal innerhalb von drei Sekunden →Selbsttest wird zurückgesetzt und Rückkehr zum Status vor dem Selbsttest.

Taste I[ ON/OFF] drücken. →Selbsttest wird zurückgesetzt und die Innenanlage stoppt.

(Ist ein Betrieb nicht möglich, ist diese Operation wirkungslos.)

8Prüfung der Fernbedienung

Fehlerkode 4 Ziffern oder Fehlerkode 2 Ziffern

Wird die Taste

[

] zweimal innerhalb von drei Sekunden gedrückt,

blinkt die Selbsttestadresse oder Kühlsystemadresse.

Wurde die Fehlerhistorie zurückgesetzt, sehen Sie die folgende Anzeige.

War die Fehlerhistorie nicht korrekt zurückgesetzt, wird der Fehler weiterhin angezeigt.

Kann die Klimaanlage von der Fernbedienung nicht gesteuert werden, prüfen Sie

mit dieser Funktion die Fernbedienung.

1Prüfen Sie zuerst die Anzeige der Spannungsversorgung.

Fehlt die normale Spannung (DC 12V) an der Fernbedienung, leuchtet

die Anzeige der Spannungsversorgung nicht.

Leuchtet die Spannungsanzeige nicht, prüfen Sie die Kabel der Fernbe-

dienung und der Innenanlage.

2Schalten Sie in den Prüfbetrieb der Fernbedienung.

Wird die Taste H[CHECK] zweimal nacheinander, innerhalb von fünf

Sekunden oder länger gedrückt, wird die nachfolgende Abbildung

angezeigt.

3Ergebnis der Fernbedienungsprüfung

Wenn die Fernbedienung normal funktioniert

Sind an der Fernbedienung keine Probleme festzustellen, prüfen Sie andere Ursachen.

Wenn ein anderes Problem, als die geprüfte Fernbedienung vorliegt

(Fehlerkode 2) “E3” “6833” “6832” blinkt →Keine Sendung

Störfrequenzen auf dem Übertragungskabel oder der Innenanlage bzw. an-

dere Fernbedienungen sind fehlerhaft. Prüfung des Übertragungskabels und

der anderen Fernbedienungen.

Spannungsanzeige

Sendedaten auf dem Übertragungskabel

Wenn der Datenfehler-Zähler 02 anzeigt

Sendedaten der Fernbedienung

4Fernbedienungsprüfung zurücksetzen

Wird die Taste H[CHECK] für fünf Sekunden oder länger gedrückt gehalten, wird die Prüfung der Fernbedienung zurückgesetzt und die “PLEASE WAIT” (BITTE

WARTEN) und RUN (BETRIEB)-Lampen blinken. Ungefähr 30 Sekunden später schaltet die Fernbedienung in den Status vor der Prüfung.

Adresse 3 Ziffern oder Anlagen-Adressennummer 2 Ziffern

Selbsttestadresse oder Selbsttestadresse des Kühlsystems

ERROR CODE

ERROR CODE ERROR CODE

ERROR CODE

HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN

Authorized representative in EU: MITSUBISHI ELECTRIC EUROPE B.V.

HARMAN HOUSE, 1 GEORGE STREET, UXBRIDGE, MIDDLESEX UB8 1QQ, U.K.

Système de contrôle CITY MULTI et commande à distance MA

pour climatiseurs Mitsubishi ultra minces Mr. SLIM.

Commande à distance MA PAR-21MAA

Manuel d’installation

Ce manuel contient les instructions relatives à l’installation de la commande à distance MA pour le système de climatiseurs pour bâtiments Mitsubishi, les appareils d’intérieur des climatiseurs CITY MULTI à expansion

directe (de type “–A” et versions ultérieures) et les climatiseurs Mitsubishi ultra minces Mr. SLIM. Veuillez lire ce manuel attentivement et installer la commande à distance selon les instructions suivantes. Pour toute

information supplémentaire à propos de l’installation des climatiseurs ainsi qu’au sujet de leur raccordement au secteur, reportez-vous à leur manuel d’installation. Après l’installation, remettez ce manuel aux utilisateurs.

1Consignes de sécurité

●Lisez ces consignes de sécurité et respectez-les lors de l’installation.

●Les deux symboles suivants indiquent les dangers d’une utilisation incorrecte ainsi que leur degré de gravité.

AVERTISSEMENT

Ce symbole vous indique qu’une utilisation incorrecte de la commande à distance PAR-21MAA pourrait entraîner des blessures graves ou la mort de l’utilisateur.

PRECAUTION

Ce symbole vous indique qu’une utilisation incorrecte de la commande à distance PAR-21MAA pourrait entraîner des blessures corporelles ou des dommages matériels.

●Après avoir lu ce manuel d’installation, veuillez le remettre à l’utilisateur avec le manuel d’installation de l’appareil intérieur.

●L’utilisateur doit conserver ce manuel et le manuel d’installation de l’appareil intérieur à portée de main.Après tout déplacement ou réparation de la commande à distance

PAR-21MAA, assurez-vous que l’utilisateur est bien en possession de ce manuel.

S’assurer que l’installation est effectuée conformément aux instructions

du manuel d’installation.

Tout défaut d’installation pourrait résulter en un choc électrique ou un incen-

die.

Toute installation électrique doit être effectuée par un électricien ap-

prouvé, selon les régulations locales et les instructions de ce manuel.

Toute mauvaise connexion électrique ou tout défaut d’installation pourraient

résulter en un choc électrique ou un incendie.

Ne pas déplacer ou réinstaller la PAR-21MAAsoi-même.

Tout défaut d’installation pourrait résulter en un choc électrique ou un incendie.

Pour tout déplacement et installation, s’adresser à un concessionnaire agréé

ou à un technicien compétent.

Contacter votre revendeur si le contrôleur ne doit plus être utilisé et s’il

doit être mis aux rebuts.

AVERTISSEMENT

2Contrôlez les éléments fournis

Vérifiez si la boîte contient les éléments suivants en plus de ce manuel d’installation:

1. Commande à distance (couvercle, boîtier) ......................................................................................... 1

2. Vis à tête cylindrique bombée à empreinte cruciforme (M4 ×30) ...................................................... 2

3. Vis en bois (4,1 ×16, pour installation directe au mur) ....................................................................... 2

4. Etiquettes d’avertissement (en 12 langues) ....................................................................................... 1

*1 Pour la commande à distance, procurez-vous un câble à 2 âmes de 0,3 à 1,25 mm2de section.

*2 Il est impossible de raccorder un PAC-YT32PTA.

PRECAUTION

N’utilisez pas de tension de 100 ou 200 V c.a. avec la commande à distance. La tension

maximale pouvant être appliquée à la commande à distance est de 12 V.

La commande à distance pourrait être endommagée ou pourrait chauffer et

provoquer un incendie.

Ne pas installer la PAR-21MAA dans un endroit où il pourrait y avoir de

la vapeur, par exemple une salle de bains ou une cuisine.

Eviter les endroits où l’humidité se condense en rosée afin d’éviter tout ris-

que de choc électrique ou de mauvais fonctionnement.

Ne pas installer la PAR-21MAA dans un endroit où des solutions acides

ou alcalines ou des sprays spéciaux sont souvent utilisés.

Ceci pour éviter tout choc électrique ou mauvais fonctionnement.

Utiliser des fils standard conformes à la capacité du courant.

Utiliser des fils non-conformes pourrait entraîner une fuite de courant, une

surchauffe ou un incendie.

Ne pas toucher de touche de commande avec des mains mouillées.

Ceci pour éviter tout choc électrique ou tout mauvais fonctionnement.

Ne pas laver à l’eau.

Cela pourrait être la cause d’un choc électrique ou d’un mauvais fonctionne-

ment.

Ne pas appuyer sur les touches de commande avec un objet pointu.

Ceci pour éviter tout choc électrique ou tout mauvais fonctionnement.

Ne pas installer la PAR-21MAA dans un endroit exposé à des fuites de

gaz inflammables.

Les gaz inflammables accumulés autour de l’appareil pourraient provoquer

une explosion.

Ne pas utiliser la PAR-21MAA dans un environnement inapproprié.

Utiliser l’appareil dans un endroit exposé à l’huile (y compris l’huile pour

machines), la vapeur ou les gaz sulfuriques pourrait en affecter considéra-

blement les performances et en endommager les organes internes.

Lors de l’installation de la commande à distance dans un hôpital ou

dans une station de communication, veillez à ce qu’elle soit bien proté-

gée contre le bruit.

Les équipements onduleurs, générateurs privés, équipements médicaux à

haute fréquence ou équipements de communication radiophonique peuvent

empêcher la commande à distance de fonctionner ou de fonctionner correc-

tement. De plus, il se peut que les radiations de la commande à distance

aient un effet nuisible sur l’équipement de communication ou empêchent le

bon déroulement de traitements médicaux, interfèrent dans la transmission

d’images ou encore créent des interférences.

Veiller lors de l’installation à ce que les fils électriques ne soient pas tendus.

Les fils pourraient se casser, s’échauffer ou prendre feu.

Veiller à sceller soigneusement l’orifice d’entrée des fils à l’aide de mastic, etc.

La rosée, l’humidité, les cafards ou autres insectes pénétrant dans l’appareil

pourraient entraîner un choc électrique ou un mauvais fonctionnement.

Ne pas installer la PAR-21MAA dans un endroit où la température dépasse 40 °C ou des-

cend en dessous de 0 °C, ou dans un endroit directement exposé aux rayons du soleil.

Cela pourrait causer un choc électrique ou un dysfonctionnement.

Faire installer la PAR-21MAA par un concessionnaire agréé ou par un

technicien qualifié.

Tout défaut dû à une installation effectuée par l’utilisateur pourrait provoquer

un choc électrique ou un incendie.

Installer la PAR-21MAA sur un support assez robuste pour en suppor-

ter le poids.

Si le support n’est pas assez solide, la PAR-21MAA pourrait tomber et ris-

quer ainsi de blesser l’utilisateur.

Connecter fermement les fils électriques avec les câbles spécifiés. Vé-

rifier soigneusement que les câbles n’exercent aucune force sur les

bornes.

Des connexions incorrectes pourraient provoquer un échauffement et éven-

tuellement un incendie.

Ne jamais modifier ou réparer la PAR-21MAA soi-même.

Toute modification ou réparation défectueuse pourrait résulter en un choc

électrique ou un incendie.

Pour toute réparation, s’adresser à un concessionnaire agréé.

Corps de la commande à distance

Couvercle de la commande à distance

WT05598X01

46 10

207

30 30

102 44

φ6

102

2525

83,5±0,4

3Installation

1. Choisissez l’endroit où installer la commande à distance (boîtier de distribution)

Veillez à respecter les consignes suivanles:

(1) Des capteurs de température sont intégrés dans la commande à distance et dans l’appareil intérieur. Lorsque vous

utilisez les capteurs de température de la commande à distance, la commande à distance principale détecte la tempé-

rature de la pièce. Installez la commande à distance principale dans un endroit où la température moyenne de la pièce

peut être détectée et où elle ne sera pas affectée par la chaleur des rayons solaires ni par la soufflerie d’un climatiseur.

PRECAUTION

La mesure est effectuée à l’emplacement (et au moment) où la différence entre la température de la

pièce et la température murale (celle affectée par la température du mur sur lequel est installé la com-

mande à distance) est grande. La différence entre la température de la pièce et la température murale

mesurée peut donc être importante.

L’utilisation d’un capteur de température pour appareil d’intérieur est recommandée si l’un des lieux

suivants correspond au lieu d’installation :

-Lorsque la pièce n’est pas suffisamment aérée et que l’air n’atteint pas le mur sur lequel la com-

mande à distance est installée.

-Lorsque la différence entre la température du mur sur lequel est installée la commande à distance

et la température de la pièce est importante.

-Lorsque l’arrière du mur sur lequel est installée la commande à distance est exposé à l’air exté-

rieur.

Lorsque la température change brutalement, elle risque de ne pas être mesurée de manière précise.

Lorsque le capteur de température est utilisé à un endroit susceptible d’être influencé par le mur sur lequel est installée la commande à distance, l’utilisation d’un

élément d’espacement pour commande à distance en option (modèle : PAC-YT83RS) est recommandée.

(Pour le réglage des commandes à distance principale et secondaire, reportez-vous à l’opération (1) “Commande à distance” [4]-3. (1) de la section 6 Sélection des fonctions .

Pour le réglage du capteur de température, reportez-vous à l’opération (2)

“

Sélection des fonctions de l’appareil

”

de la section 6 Sélection des fonctions .)

(2) Lors de l’installation sur le boîtier de distribution ou sur le mur, laissez de l’espace autour de la commande à distance,

comme indiqué sur le schéma à droite.

REMARQUE: Assurez-vous qu’il n’y a pas de câble à proximité du capteur de la commande à distance, sinon la commande à distance ne pourra pas détecter la

température exacte de la pièce.

(3) Eléments non fournis.

•Boîtier de distribution pour deux appareils

•Fine gaine de câblage en cuivre

•Ecrou de verrouillage et manchon

•Moulures

Scellez le cordon de la commande à distance avec du mastic afin d’éviter l’infiltration d’humidité, de gouttelettes d’eau, de cafards ou d’autres insectes, etc.

Utilisez des

moulures

Si vous utilisez le boîtier de distribution

•Si vous installez la commande à distance sur

le boîtier de distribution, scellez les câbles

entre le boîtier de distribution et la gaine de

câblage avec du mastic.

Si vous l’installez directement sur le mur

•Si vous forez un orifice pour le cordon de la commande à distance (ou si vous faites sortir le cordon par

l’arrière de la commande à distance), scellez l’orifice avec du mastic.

•Si vous faites passer le cordon par la partie découpée du couvercle supérieur, scellez également

l’ouverture avec du mastic.

• Si vous faites sortir le cordon par l’arrière de la commande à distance, utilisez des moulures.

Dimensions

extérieures de la

commande à distance

Espace supplémentaire

nécessaire autour de la

commande à distance

3. Enlevez le couvercle de la commande à distance.

• Insérez un petit tournevis dans une des ouvertures et tournez-le dans le sens de la flèche.

PRECAUTION Ne tournez pas le tournevis dans l’ouverture car vous risqueriez d’endommager la fente.

4. Installez la partie inférieure sur le boîtier de distribution ou directement sur le mur.

Mur

Manchon

Gaine de câblage

Ecrou de verrouillage

Boîtier de distribution

Scellez ici avec du

mastic

Pour faire passer le cordon par le

couvercle de la commande à distance

Scellez ici avec du

mastic

Pour faire passer

le cordon par

l’arrière de la

commande à

distance

30 mm

120 mm

Capteur de

température

30 mm

Cordon de la commande

à distance

Cordon de la

commande à distance

Boîtier de distribution pour deux appareils

Scellez l’orifice d’introduction du

cordon de la commande à distance

avec du mastic.

(Reportez-vous à

l’opération 2 ci-dessus)

Cordon de la commande à distance

(Reportez-vous à l’opération 5 ci-dessous)

Vis à tête cylindrique bombée à

empreinte cruciforme

Vis en bois

Si vous l’installez directement sur le mur

Boîtier de distribution pour deux appareils

15 ou moins

Cordon de la commande à distance

(Reportez-vous à l’opération 5 ci-dessous)

Si vous utilisez le boîtier de distribution

30 mm

Ne le réglez que si l’interverrouillage des modèles CITY MULTI avec un appareil LOSSNAY est

nécessaire.

(Vous ne pouvez pas effectuer ce réglage avec les climatiseurs ultra minces Mr. SLIM)

PRECAUTION Ne serrez pas les vis trop fort, sinon cela déformerait ou endommagerait la partie inférieure de la commande à distance.

REMARQUES: - Choisissez une surface plane pour installer l’appareil.

- Fixez le boîtier de distribution à plus de deux points si vous l’installez directement au mur.

- Si vous la réinstallez sur le mur, fixez-la bien en utilisant des boulons d’encrage.

5. Connectez le cordon de la commande à distance au bloc de sorties de la commande à distance.

PRECAUTION N’utilisez pas de bornes gainées pour connecter le bloc de sorties de la commande à distance. Les gaines pourraient toucher le tableau et

provoquer des problèmes ou toucher le couvercle et l’endommager.

PRECAUTION

Empêchez les déchets du cordon de tomber dans la commande à distance, au risque de provoquer un choc électrique ou un dysfonctionnement.

6. Orifice de câblage pour installer la commande à distance directement sur le mur (ou ouverture pour le raccordement)

•Enlevez la partie prédécoupée du couvercle supérieur à l’aide d’un couteau, de pinces, etc.

•Faites-y passer le cordon de la commande à distance connecté au bloc de sorties.

7. Remettez le couvercle sur la commande à distance.

Tout d’abord, accrochez le couvercle aux deux crochets supérieurs ; puis, fixez-le sur la commande à distance.

PRECAUTION

Appuyez sur le couvercle jusqu’à ce que vous entendiez un déclic, sinon il pourrait tomber.

PRECAUTION

Ne tournez pas le tournevis dans l’ouverture car vous risqueriez d’endommager la fente.

REMARQUE: Une feuille de protection est collée sur le panneau de fonctionnement. Otez cette feuille de protection avant toute utilisation.

4Essai de fonctionnement

1. Avant d’effectuer un essai de fonctionnement, reportez-vous à la section “Es-

sai de fonctionnement” du manuel d’installation de l’appareil intérieur.

2. Appuyez deux fois de suite en l’espace de trois secondes sur la touche [TEST].

L’essai de fonctionnement commence.

3. Arrêtez l’essai de fonctionnement en appuyant sur la touche [ ON/OFF].

4. Si un problème survient pendant l’essai de fonctionnement, reportez-vous à

la section “Essai de fonctionnement” du manuel d’installation de l’appareil

intérieur.

Vers la commande à distance

MA de l’appareil intérieur ou au

bloc de sorties du contrôleur A.

Il n’y a pas de polarité.

Pour retirer le couvercle, insérez un pe-

tit tournevis dans une des ouvertures et

tournez le dans le sens de la flèche,

comme illustré.

5 Réglage du ventilateur

* Lorsque la commande supérieure est connectée, effectuez le réglage à l’aide de cette dernière.

REMARQUE : Si vous utilisez plusieurs appareils LOSSNAY, interverrouillez les adresses de tous les appareils d’intérieur du groupe et l’adresse des appareils LOSSNAY.

Effectuez cette opération si vous désirez enregistrer l’appareil LOSSNAY, vérifiez les appareils enregistrés ou supprimez les appareils enregistrés contrôlés par la commande

à distance.

Dans les indications concernant la procédure de réglage nous utilisons à titre d’exemple 05 pour l’adresse de l’appareil intérieur et 30 pour l’adresse de l’appareil LOSSNAY.

[Procédure de réglage]

1Arrêtez le climatiseur via la touche [ ON/OFF] de la commande à distance.

Si l’affichage OFF, illustré ci-dessous, n’apparaît pas à ce stade, vous ne pouvez pas passer à l’opération 2.

2Appuyez simultanément sur les touches [FILTER] et [ ] et maintenez-les enfoncées pendant deux secondes.

L’affichage illustré ci-dessous apparaît. La commande à distance vérifie les adresses LOSSNAY enregistrées pour les

appareils intérieurs que vous venez de connecter.

3Résultat de la vérification de l’enregistrement

- L’adresse de l’appareil intérieur et l’adresse LOSSNAY enregistrée

s’affichent alternativement.

- Lorsque l’appareil LOSSNAY n’est pas enregistré

4Si l’enregistrement n’est pas nécessaire, terminez l’enregistrement en appuyant simultanément sur les touches [FILTER] et [ ] et maintenez-les enfoncées

pendant deux secondes.

Si vous devez enregistrer un nouvel appareil LOSSNAY, reprenez à l’opération 1. Procédure d’enregistrement. Si vous désirez vérifier un autre appareil LOSSNAY,

reportez-vous à l’opération 2. Procédure de vérification. Si vous voulez supprimer un appareil LOSSNAY enregistré, reportez-vous à l’opération 3. Procédure de

suppression.

< 1. Procédure d’enregistrement >

Réglez l’adresse de l’appareil LOSSNAY et l’appareil intérieur connecté via la commande à distance que vous désirez enregistrer à l’aide des touches [ TEMP. ( ) et ( )] (01 à 50)

˚C

PAR-21MAA

ON/OFF

FILTER

CHECK

OPERATION

CLEAR

TEST

TEMP.

BACK DAY

MONITOR/SET

CLOCK

ON/OFF

Affichage du mode de fonctionnement

“TEST” et “OPERATION MODE” (Mode de fonctionnement)

s’affichent alternativement.

La minuterie arrête l’essai de fonctionnement après deux heures.

Affichage de la température des tuyaux

Arrêtez l’essai de fonctionnement en appuyant sur la touche [ ON/OFF]

Pendant l’essai de fonctionnement, le témoin RUN (fonctionnement) reste allumé.

Touche [TEST]

Pour raccorder le cordon

de la commande à

distance, dénudez 6 mm

de câble.

6Réglez l’adresse de l’appareil LOSSNAY que vous désirez enregistrer en appuyant sur les touches [ CLOCK ( ) et

()] (01 à 50).

7Appuyez sur la touche [TEST], et enregistrez les adresses que vous venez

de régler: celle de l’appareil intérieur et celle de l’appareil LOSSNAY.

- Affichage de la fin d’enregistrement

L’adresse de l’appareil intérieur et “IC”, l’adresse de l’appareil LOSSNAY

et “LC” s’affichent alternativement.

- Affichage d’erreur d’enregistrement

Si l’adresse n’a pas été correctement enregistrée, l’adresse de l’appareil

intérieur et l’adresse LOSSNAY enregistrées s’affichent alternativement.

Ne peut pas être enregistré car l’appareil intérieur ou un appareil LOSSNAY enregistrés n’existent pas.

Ne peut pas être enregistré car un autre appareil LOSSNAY est déjà enregistré sur l’appareil intérieur enregistré.

< 2. Procédure de vérification >

8Réglez l’adresse de l’appareil intérieur connecté par la commande à distance de l’appareil LOSSNAY que vous désirez

vérifier en appuyant sur les touches [ TEMP. ( ) et ( )] (01 à 50).

9Appuyez sur la touche [ MENU] et vérifiez l’adresse LOSSNAY

enregistrée au niveau de l’adresse de l’appareil intérieur définie

- Affichage de fin de la vérification (Lorsque l’appareil LOSSNAY est

connecté.)

L’adresse de l’appareil intérieur, “IC”, l’adresse LOSSNAY enregistrée et “LC” s’affichent alternativement.

- Affichage de fin de vérification (Lorsque l’appareil LOSSNAY n’est pas

connecté.)

L’adresse de l’appareil intérieur enregistré n’existe pas.

Adresse de l’appareil intérieur Adresse de l’appareil LOSSNAY

< 3. Procédure de suppression >

Suivez cette procédure pour supprimer l’enregistrement des appareils intérieurs connectés par la commande à distance et par l’appareil LOSSNAY.

;Confirmez (reportez-vous à l’opération 2. Procédure de vérification)

l’appareil LOSSNAY que vous voulez supprimer et affichez les appareils

intérieurs et les résultats de la confirmation de l’appareil LOSSNAY.

AAppuyez deux fois sur la touche [ ON/OFF] et supprimez l’enregistre-

ment de l’appareil LOSSNAY enregistré au niveau de l’appareil intérieur

réglé.

- Affichage final de la suppression

L’adresse de l’appareil intérieur, “– –”, l’adresse enregistrée de l’appareil

LOSSNAY et “– –” s’affichent alternativement.

- Affichage d’erreur de suppression

Lorsque la suppression n’a pas été effectuée correctement.

Adresse de l’appareil intérieur

6Sélection des fonctions

(1) Sélection des fonctions de la commande à distance

Le réglage des fonctions de la commande suivantes peut être modifié à l’aide du mode de sélection des fonctions de la commande à distance. Modifiez le réglage au besoin.

Elément 1

Modification de la langue

(“CHANGE LANGUAGE”)

2.Limitation des fonctions

(“SELECTION FONC-

TIONS”)

3.Sélection des modes

(“SELECTION DU MODE”)

Modification de l’affichage

(“AFFICHAGE SOUS

MENU”)

Elément 3 (contenu de réglage)

•L’affichage en plusieurs langues est possible.

•Réglage de la plage de limitation de fonctionnement (verrouillage de fonctionnement)

•Activation ou désactivation du mode de fonctionnement “automatique”

•Réglage de la plage de températures ajustable (maximum, minimum)

•

Spécification de l’emploi ou non du mode de fonctionnement automatique as-

cendant/descendant du panneau d’élévation du filtre

•

Spécification de l’emploi ou non du mode de direction de sortie d’air fixe

•Sélection de la commande à distance principale ou secondaire

* Lorsque deux commandes à distance sont connectées à un groupe, l’une des deux doit être réglée en tant que commande secondaire.

•Activation ou désactivation de la fonction d’horloge

•Réglage du type de minuterie

•Affichage du numéro à contacter en cas d’erreur

•Réglage du numéro de téléphone

• Réglage de l’unité de température (°C ou °F) à afficher

•Activation ou désactivation de l’affichage de la température de l’air (d’aspiration) intérieur

•Activation ou désactivation de l’affichage “Cooling”(Refroidissement) ou “Heating”(Chauf-

fage) pendant le fonctionnement en mode automatique

Elément 2

Réglage des langues d’affichage

(1) Réglage de la limitation des fonctions de fonctionnement (ver-

rouillage de fonctionnement) (“BLOCAGE FONCTIONS”)

(2)

Utilisation du réglage du mode automatique (“SELECTION DU MODE AUTO”)

(3)

Réglage de la limitation de la plage de températures (“LIMITATION TEMPERATURE”)

(4)

Utilisation du réglage du mode de fonctionnement automatique as-

cendant/descendant du panneau d’élévation du filtre

(5)

Utilisation du réglage du mode de direction de sortie d’air fixe

(1) Réglage de la commande à distance principale/secondaire

(“TELCOMMANDE MAITRE/ESCLAVE”)

(2) Utilisation du réglage de l’horloge (“AFFICHAGE HORLOGE”)

(3) Réglage de la fonction de minuterie (“PROG HEBDO MADAIRE”)

(4) Réglage du numéro à contacter en cas d’erreur (“CALL.”)

(1)

Réglage de l’affichage de la température °C/°F (“TEMPERATURE °C/°F”)

(2)

Réglage de l’affichage de la température de l’air d’aspiration (“TEMPERATURE AMBIANTE”)

(3)

Réglage de l’affichage du refroidissement/chauffage automatique (“AF-

FICHAGE AUTO F/C”)

Other manuals for PAR-21MAA

Table of contents

Languages:

Other Mitsubishi Electric Remote Control manuals

Mitsubishi Electric

Mitsubishi Electric PZ-61DR-E User manual

Mitsubishi Electric

Mitsubishi Electric ecodan PAR-WT60R-E User manual

Mitsubishi Electric

Mitsubishi Electric PAR-FL31MA User manual

Mitsubishi Electric

Mitsubishi Electric PAR-31MAA Manual

Mitsubishi Electric

Mitsubishi Electric PAR-33MAA User manual

Mitsubishi Electric

Mitsubishi Electric Trane TAR-40MAAU User manual

Mitsubishi Electric

Mitsubishi Electric PAR-32MAAG User manual

Mitsubishi Electric

Mitsubishi Electric PAR-33MAAG User manual

Mitsubishi Electric

Mitsubishi Electric PAC-SF41SCA User manual

Mitsubishi Electric

Mitsubishi Electric PAR-32MAA User manual

Mitsubishi Electric

Mitsubishi Electric PAC-SF44SRA User manual

Mitsubishi Electric

Mitsubishi Electric PZ-43SMF-E User manual

Mitsubishi Electric

Mitsubishi Electric ATW PAR-WT40R-E Manual

Mitsubishi Electric

Mitsubishi Electric MSZ-FH Series User manual

Mitsubishi Electric

Mitsubishi Electric PZ-62DR-E User manual

Mitsubishi Electric

Mitsubishi Electric PAR-21MAA User manual

Mitsubishi Electric

Mitsubishi Electric PAC-YT52CRA-K User manual

Mitsubishi Electric

Mitsubishi Electric PAC-SF41SCA User manual

Mitsubishi Electric

Mitsubishi Electric PAR-SL100A-E User manual

Mitsubishi Electric

Mitsubishi Electric Ecodan PAR-WT50R-E User manual

Mitsubishi Electric

Mitsubishi Electric Mr.Slim PAR-30MAA User manual

Mitsubishi Electric

Mitsubishi Electric PAR-W31MAA User manual

Mitsubishi Electric

Mitsubishi Electric PZ-62DR-E User manual

Mitsubishi Electric

Mitsubishi Electric PAR-21MAA User manual

Popular Remote Control manuals by other brands

CrimeStopper

CrimeStopper Infinity CS-2900DP-FM Operation instructions

CyberPower

CyberPower RMCARD202 user manual

FRÄNKISCHE

FRÄNKISCHE profi-air 180 Flat operating instructions

Adroit

Adroit Remote for Adroit Board V3 quick start guide

AERMEC

AERMEC INVERTER WLRC user manual

Wow

Wow ULTRA TV Quick reference guide

Universal Electronics

Universal Electronics Titan user guide

McLED

McLED ML-910.542.22.0 quick start guide

Vocia

Vocia WR-1 Operation manual

Entone

Entone v4 Series manual

Genie

Genie 3 Button Remote user manual

MELICONI

MELICONI Speedy Use

RCN

RCN RC3544201/01BR user guide

VSIONIS

VSIONIS VIS-8008 instructions

MELICONI

MELICONI GumBody Personal 1 instruction manual

FUTABA

FUTABA 16SZ instruction manual

Jumper

Jumper T8SG Lite quick start guide

NuTone

NuTone LinkLogic quick start guide
