Mobiak MOBIAKcare Phidias User manual

Οδηγίες Χρήσης Ηλεκτροκίνητου
Αμαξιδίου Φειδίας
0811305
IFU 0811305 rev.1.0_07/2017

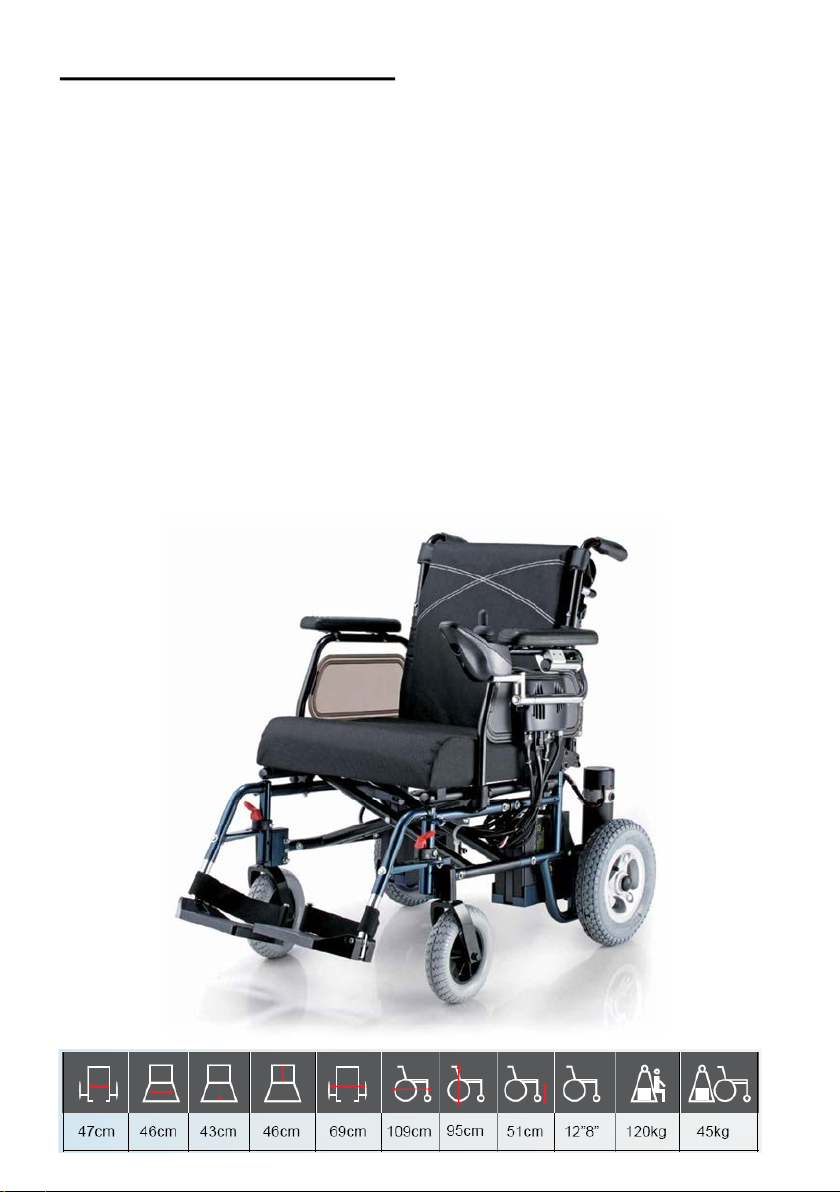

Τα 0811305 είναι αναπηρικά αμαξίδια αναδιπλούμενα που προσφέρουν
ευελιξία στην καθημερινή ζωή των ατόμων που δεν είναι σε θέση να
περπατήσουν ή έχουν δυσκολία κίνησης γενικότερα.
Έχουν σχεδιαστεί για χρήση σε εσωτερικούς ή εξωτερικούς χώρους. Είναι
ευέλικτα ηλεκτροκίνητα αμαξίδια και μπορούν να χρησιμοποιηθούν σε
ομαλούς εξωτερικούς χώρους, όπως πεζοδρόμια, ή ομαλούς επίπεδους
δρόμους.Διατηρούμε το δικαίωμα να κάνουμε αλλαγές όσες γίνονται
απαραίτητες. Οποιεσδήποτε αλλαγές στα προϊόντα μας ενδέχεται να
προκαλέσουν μικρές διακυμάνσεις μεταξύ των εικονογραφήσεων και
εξηγήσεων σε αυτό το εγχειρίδιο και του προϊόντος που αγοράσατε.
ΠΕΡΙΓΡΑΦΗ ΠΡΟΙΟΝΤΟΣ
IFU 0811305 rev.1.0_07/2017

Χειρολαβή
Οδηγίες Χρήσης
ΤΡΟΧΟΣ
ΚΙΝΗΣΗΣ
ΕΜΠΡΟΣΘΙΟΣ ΤΡΟΧΟΣ
ΥΠΟΠΟΔΙΑ
ΠΛΑΙΝΟ
ΣΤΗΡΙΞΗΣ
ΧΕΙΡΟΣ
ΜΟΝΑΔΑ
ΕΛΕΓΧΟΥ +
ΧΕΙΡΙΣΤΗΡΙΟ
ΚΙΝΗΣΗΣ
ΜΠΑΤΑΡΙΑ
Φορτιστής Μπαταρίας
•Αριστερό LED (Κόκκινη Ένδειξη)
Ο φορτιστής μας είναι σε ετοιμότητα.
•Δεξί LED (Πορτοκαλί Ένδειξη)
Ο φορτιστής μας είναι σε διαδικασία φόρτισης.
•Δεξί LED (Πράσινη Ένδειξη)
Η Μπαταρία είναι σε κατάσταση πλήρης φόρτισης.
IFU 0811305 rev.1.0_07/2017

ΠΡΟΣΟΧΗ
Όταν ο φορτιστής δεν χρησιμοποιείται, γυρίστε τον διακόπτη στην
θέση «0» και βγάλτε τον από την πρίζα.
*ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΛΟ ΦΟΡΤΙΣΤΗ*
Ενδείξεις και λειτουργίες χειριστηρίου
1. Μπουτόν ενεργοποίησης / απενεργοποίησης
2. Ένδειξη επιπέδου φόρτισης μπαταρίας
3. Ένδειξη ταχύτητας
4. Κόρνα
5. Μπουτόν μείωσης ταχύτητας
6. Μπουτόν αύξησης ταχύτητας
Μπουτόν ενεργοποίησης /
απενεργοποίησης
Ένδειξη επιπέδου φόρτισης
μπαταρίας
Ένδειξη ταχύτητας –
5 επίπεδα ρύθμισης Κόρνα
Μπουτόν αύξησης -
μείωσης ταχύτητας
IFU 0811305 rev.1.0_07/2017

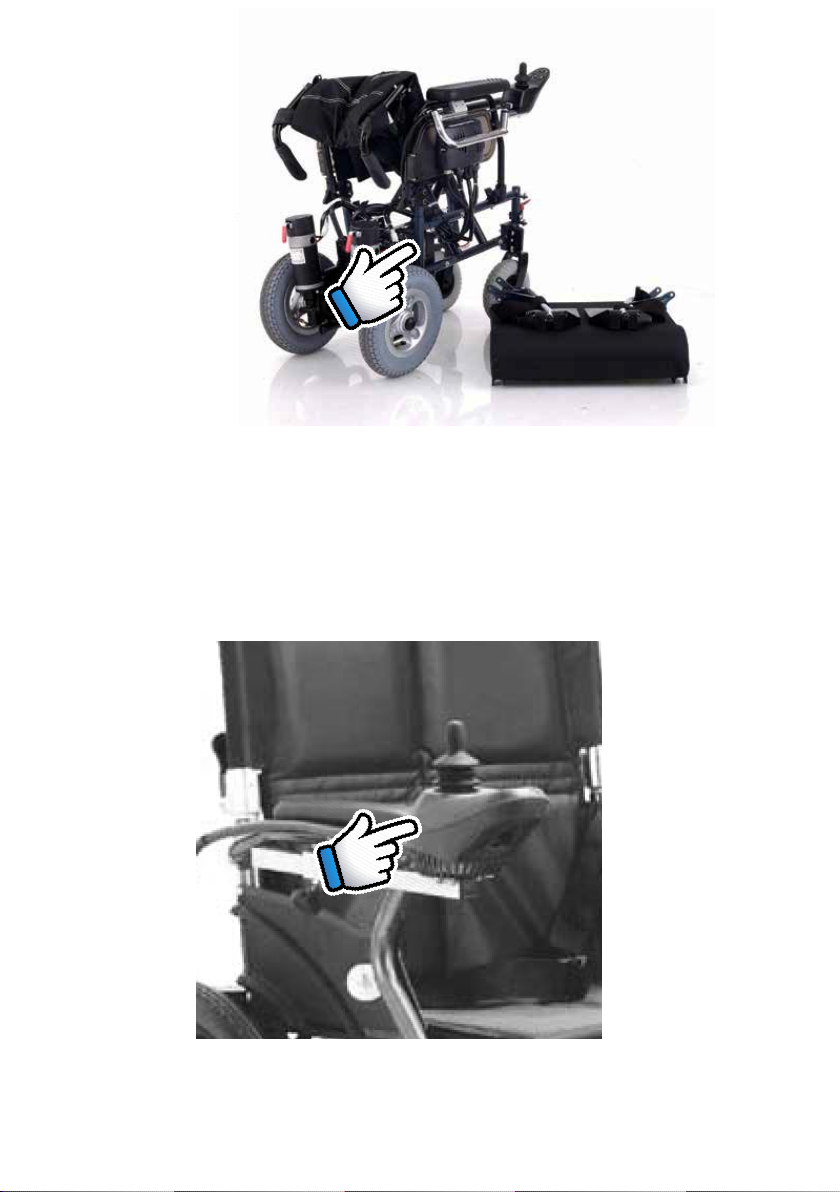

Χειροκίνητη κίνηση
Τοποθέτηση Μπαταριών
Η τοποθέτηση της μπαταρίας γίνεται στο πίσω μέρος του αμαξιδίου
και ενώνεται ηλεκτρολογικά με την αντίστοιχη υποδοχή.
Οι μπαταρίες πρέπει να φορτίζονται καθημερινά εφόσον η χρήση είναι
τέτοια, αλλιώς τουλάχιστον μία φορά την εβδομάδα εφόσον παραμένει
σε ακινησία.
Σε περίπτωση που επιθυμούμε να μετακινούμε το αναπηρικό
αμαξίδιο χειροκίνητα λόγω χαμηλής φόρτισης της μπαταρίας μας ή
από επιλογή μας, απλά γυρίζουμε τις λαβές που βρίσκονται στο
μπροστινό μέρος κατά 90 μοίρες εσωτερικά.
Οι ρόδες ελευθερώνονται από την απευθείας μετάδοση
ηλεκτροκίνησης και η κίνηση των τροχών είναι ελεύθερη για κίνηση
από τις χειρολαβές πλάτης.
IFU 0811305 rev.1.0_07/2017

Βεβαιωθείτε ότι το χειριστήριο είναι σωστά τοποθετημένο στην
δεξιά μεριά του αμαξιδίου και ότι όλες οι βίδες σύσφιξης είναι
βιδωμένες. Στο εμπρόσθιο μέρος του χειριστηρίου, βρίσκεται η
υποδοχή φόρτισης.
Τοποθέτηση χειριστηρίου
IFU 0811305 rev.1.0_07/2017

•Ρυθμίστε τους τροχούς προστασίας ανατροπής στη σωστή θέση.
ΠΡΟΣΟΧΗ
Οι τροχοί προστασίας ανατροπής μπορεί να παγιδευτούν όταν
οδηγείτε σε κεκλιμένα επίπεδα ή περνάτε εμπόδια.
•Για να αναδιπλώσουμε το τμήμα της πλάτης προς τα πίσω
κινούμε τον μοχλό που βρίσκεται στο πίσω μέρος της πλάτης. Η
θέση κλειδώνει αυτόματα, μόλις ελευθερωθεί ο μοχλός.
IFU 0811305 rev.1.0_07/2017

Τα υποπόδια αφαιρούνται από το κυρίως μέρος ‐πλαίσιο του
αμαξιδίου πιέζοντας τον λεβιέ ασφάλισης τους και σηκώνοντάς τα
προς τα επάνω. Με τον αντίθετο τρόπο τα ξαναπερνάμε πάνω στις
υποδοχές. Τα πατάκια μπορούν να προσαρμοστούν στο επιθυμητό
ύψος του χρήστη.
Για να ανυψώσετε τα υποπόδια απλά τραβήξτε τα προς τα πάνω.
Για να τα κατεβάσετε, τραβήξτε τον μοχλό και πιέστε προς τα κάτω.
Συντήρηση και Φύλαξη
ΣΗΜΑΝΤΙΚΟ (!)
Η μη εκτέλεση των παρακάτω οδηγιών ενδέχεται να οδηγήσει σε
δυσλειτουργίες που μπορούν να ακυρώσουν την εγγύησή.
1. Η πίεση των ελαστικών και του πέλματος να ελέγχεται κάθε
εβδομάδα. Αντικαταστήστε τα ελαστικά όταν το βάθος πέλματος είναι
μικρότερο από 0,5 mm.
2. Ελέγξτε την χωρητικότητα της μπαταρίας πριν από κάθε χρήση.
Μετά τη χρήση και εφόσον η στάθμη της μπαταρίας φτάσει το 75%
της χωρητικότητας φορτίστε άμεσα την μπαταρία σας.
3. Εάν χρησιμοποιείται σπάνια, ένας κύκλος φόρτισης (φόρτιση ‐
αποφόρτιση) θα πρέπει να πραγματοποιείται μία φορά την
εβδομάδα.
4. Φροντίστε να επαναφορτίζετε την μπαταρία κάθε μήνα έτσι ώστε
να μην μείνει αχρησιμοποίητη για πάνω από 6 μήνες.
5. Το αμαξίδιο πρέπει να φυλάσσεται σε ξηρό και δροσερό μέρος, και
προπάντων μακριά από τον ήλιο για την αποφυγή αλλοίωσης του
χρώματος.
6. Το αμαξίδιο δεν ενδείκνυται για χρήση σε βροχή.
IFU 0811305 rev.1.0_07/2017

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ
Εάν κάποια μέρα διαπιστώσετε ὀτι η συσκευή σας χρειάζεται
αντικατάσταση ἡ δεν σας χρησιμεύει πλέον, σκεφτείτε την προστασία
του περιβάλλοντος:
1) Μην πετάξετε την συσκευή σας μαζἱ με τα υπόλοιπα αστικά
απόβλητα (αυτή είναι και η σημασία του αναγραφόμενου συμβόλου
ανακύκλωσης).
2) Απευθυνθείτε στην Δημοτική Αρχή σας για να σας υποδείξει τα
σημεἱα διάθεσης της συσκευής σας για ανακύκλωση.
3) Διαθέτοντας την άχρηστη πλέον συσκευή σας στα σωστό σημείο
ανακύκλωσης βοηθάτε στην προστασία του περιβάλλοντος καθώς
και στην εκμετάλλευση εκ νἐου των υλικών της συσκευής σας.
Εγγύηση:
Το ηλεκτροκίνητο αμαξίδιο σας φέρει εγγύηση (2) έτη για το μεταλλικό
του πλαίσιο , (12) μηνών για τον ελεγκτή χειρισμού του και (6) έξι
μηνών για τις μπαταρίες. Καμία εργασία ή αντ/κό δεν καλύπτεται αν
δεν έχει ελεγχτεί από εξουσιοδοτημένο σέρβις ή τον εισαγωγέα /
κατασκευαστή του προϊόντος. Η εγγύηση καλύπτει εργοστασιακές
βλάβες & ΟΧΙ βλάβες από κακή χρήση ‐συντήρηση του αμαξιδίου.
IFU 0811305 rev.1.0_07/2017

Φόρμα Εγγύησης
Στοιχεία Αγοραστή
Ονοματεπώνυμο :
…………………………………………………………………………………………………………………
Ημ/νία Αγοράς: ……………………………
Τηλέφωνο: ……………………………….
Στοιχεία Καταστήματος
Επωνυμία :
…………………………………………………………………………………………………………………………..
Διεύθυνση:……………………………………………………………………………………………………………………
…….
Τηλέφωνο: ………………………………. Σφραγίδα καταστήματος
ΜΟΒΙΑΚ Α.Ε
Μ.Μπότσαρη 96-98, Χανιά-Κρήτης
ΜΟΒΙΑΚ S.A
Μ.MPOTSARI 96-98 Chania-Crete, Greece
[phone]
www.mobiakcare.gr
IFU 0811305 rev.1.0_07/2017

User Manual Powered Wheelchair
Phidias
0811305
IFU 0811305 rev.1.0_07/2017

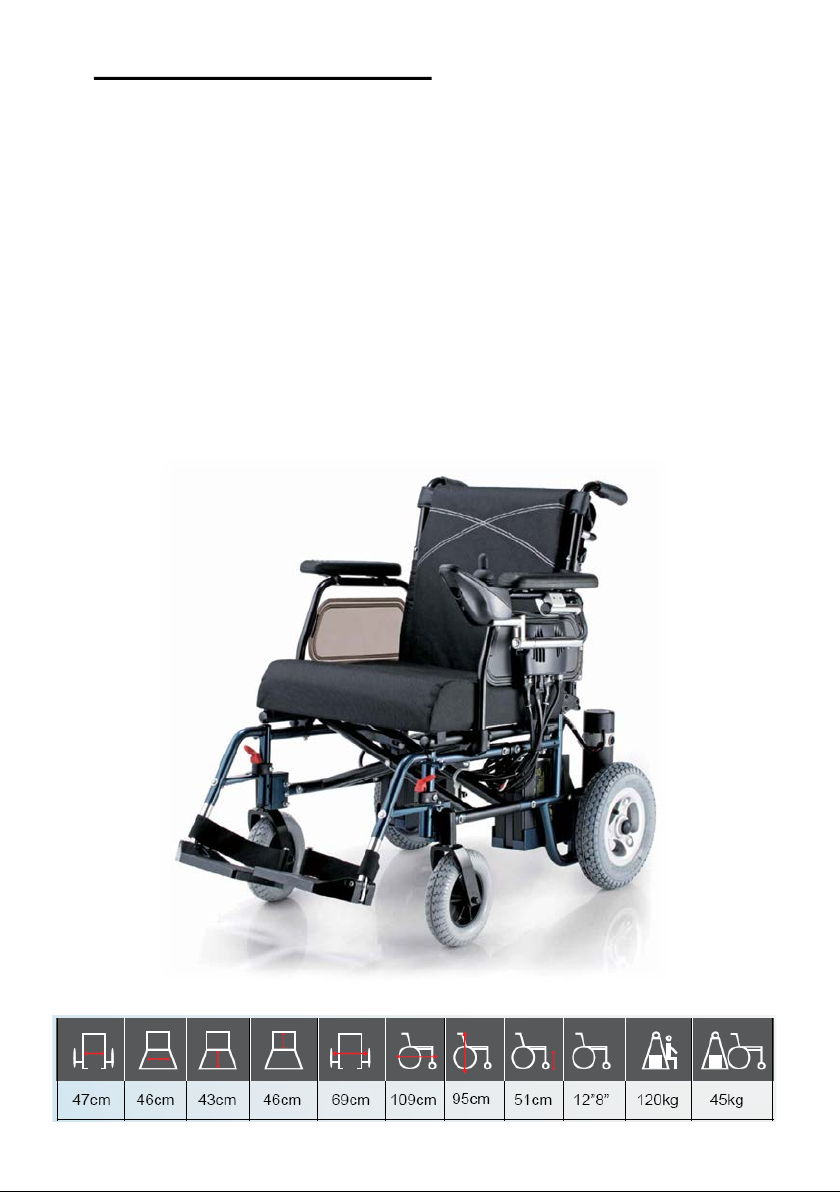

The 0811305 are foldable wheelchairs that offer flexibility in the daily life
of people who are unable to walk or have difficulty movement in general.
Designed for use indoors or outdoors. Flexible electric wheelchairs and can
be used to smooth outdoors, such as sidewalks, or smooth flat roads.We
reserve the right to make changes as they become necessary. Any changes
to our products may cause slight variations between the illustrations and
explanations in this manual and the product you have purchased.
PRODUCT DESCRIPTION
IFU 0811305 rev.1.0_07/2017

Handle
Operation UsageΧρήσης
Rear Wheel
Front Wheel
Footrest
Side Armrest
Joystick +
control
Battery
Battery Charger
•LEFT LED (RED INDICATION)
CHARGER ON STAND BY MODE
•RIGHT LED (ORANGE INDICATION)
CHARGER ON CHARGING MODE
•RIGHT LED (GREEN INDICATION)
BATTERY FULLY CHARGED.
IFU 0811305 rev.1.0_07/2017

On / Off Button
Battery charge level indicator
Speed Indication Horn
Speed increase
decrease button
Display and control functions
1. On / Off Button
2. Battery charge level indicator
3. Speed Indication
4. Horn
5. speed reduction button
6. Speed increase button
WARNING
When the charger is not in use, turn the switch to "0" and remove the
plug.
*DO NOT USE ANY OTHER CHARGER THAN PROVIDED.*
IFU 0811305 rev.1.0_07/2017

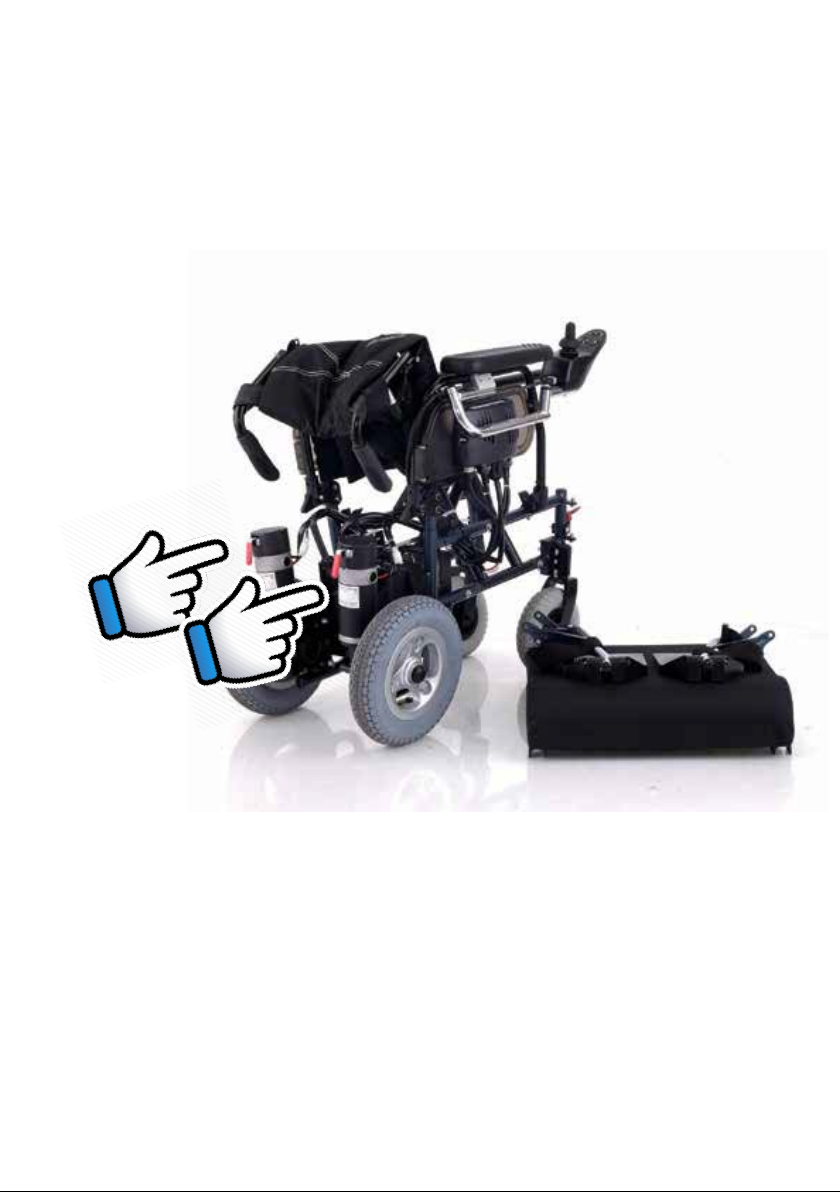

Manual Movement
Battery Installation
The placement of the battery is on the back of the carriage and
coupled electrically to the corresponding slot.
The batteries should be charged daily if the use is such, otherwise at
least once a week if it remains still.
If we want to move the wheelchair manually due to low charging
our battery or by our choice, simply turn the knobs located on the
front at 90 degrees inside.
The wheels are freed from direct electric transmission and wheel
movement is free to move from the back handles.
IFU 0811305 rev.1.0_07/2017

Joystick Installation
Make sure the control is properly positioned in right side of the chair
and that all screws are screwed. In front of controller, is the charging
socket.
IFU 0811305 rev.1.0_07/2017

•Set the rollover wheels in the correct position.
ATTENTION
Rollover protection wheels can be trapped when driving on sloping
levels or obstacles.
•To fold back the back part, move the lever on the back of the
back. The position locks automatically as soon as the lever is
released.
IFU 0811305 rev.1.0_07/2017

The footrests are removed from the main part - under the wheelchair
by pressing their locking lever and lifting them up. In the opposite way
we go again on the slots. The mats can be adapted to the desired
height of the user.
To raise the footrests simply pull upward.
To download them, pull the lever and press down.
Maintenance and Storage
IMPORTANT (!)
Failure to carry out the following instructions may result in
malfunctions may void warranty.
1. The tire pressure and tread checked every week. Replace tires
when the tread depth is less than 0,5 mm.
2. Check the battery capacity before each use. After use and when
the battery level reaches 75% capacity directly charge your battery.
3. If used infrequently, a charging cycle (charge - discharge) should
be carried out once a week.
4. Be sure to recharge the battery every month so as not left unused
for more than six months.
5. The Chair should be stored in dry and cool place, and especially
away from the sun to avoid color distortion.
6. The wheelchair is not suitable for use in the rain.
IFU 0811305 rev.1.0_07/2017

Protecting the environment
Should you find one day that your appliance needs to be replaced or
If it Is of no further use to you, think of the protection of the
environment:
1) Do not dispose your appliance along with the rest of the public
waste (this is also the meaning of the shown recycling sign).
2) Contact your Public Authorities and they will instruct you of the
Recycling centers to which your appliances must be disposed.
3) Correct disposal of your appliance helps the protection of the
environment as well as the recycling of the appliance components.
4) The electrical appliances due to their construction materials, if not
correctly disposed, may lead to environmental and furthermore
health hazards.
WARRANTY:
The electric wheelchair bring you guarantee (2) two years for the
metal frame (12) months for the control of the controller and six
(6) months for the batteries. No work or spare part is covered
unless it has been checked by an authorized service or importer /
manufacturer of the product. The warranty covers factory defects and
NO damage from misuse - maintenance of the wheelchair.
IFU 0811305 rev.1.0_07/2017

Warranty Claim form
ΜΟΒΙΑΚ Α.Ε
Μ.Μπότσαρη 96-98, Χανιά-Κρήτης
ΜΟΒΙΑΚ S.A
Μ.MPOTSARI 96-98 Chania-Crete, Greece
[phone]
www.mobiakcare.gr
Buyers Data
Name : …………………………………………………………………………………………………………………
Date of purchase:……………………………
Phone: ……………………………….
Resellers Data
Name :…………………………………………………………………………………………………………………………..
Address :………………………………………………………………………………………………………………………….
Phone:………………………………. Reseller Stamp
IFU 0811305 rev.1.0_07/2017
